1 Bestimmungsgemäßer Gebrauch
Mit Hilfe der netzwerkfähigen PinCode-Tastatur können Schlösser über
die Eingabe einer berechtigten User-PIN betätigt werden (siehe Kapitel
Bedienung [}14] ). Dafür muss die Master-PIN geändert und
mindestens eine User-PIN zugewiesen werden.
Die PinCode-Tastatur kann mit Hilfe der MobileKey Web-App
(SmartIntego: SmartIntego-Manager und Integratorsystem)
eingerichtet werden. Die PinCode-Tastatur wird als "Schlüssel" mit
PINs angelegt und einem Schloss zugewiesen.
Die PinCode-Tastatur enthält einen LockNode mit „Chip-ID“ und wird
bei der Netzwerkkonfiguration der sich in Reichweite befindlichen
SmartBridge (SmartIntego: GatewayNode) zugeordnet. Wurde eine
korrekte User-PIN-Länge eingegeben, wird die PIN über das Netzwerk
zum Server (SmartIntego: Zum Integratorsystem) übermittelt und
bewertet.
2 Allgemeine Sicherheitshinweise
Signalwörter
(ANSI
Z535.6)
Gefahr: Tod oder schwere Verletzung (wahrscheinlich), Warnung: Tod
oder schwere Verletzung (möglich, aber unwahrscheinlich), Vorsicht:
Leichte Verletzung, Achtung: Sachschäden oder Fehlfunktionen,
Hinweis: Geringe oder keine Schäden
PinCode-Tastatur (online)
1. Bestimmungsgemäßer Ge-
brauch
4 / 156 DE

WARNUNG
Versperrter Zugang
Durch fehlerhaft montierte und/oder programmierte Komponenten
kann der Zutritt durch eine Tür versperrt bleiben. Für Folgen eines ver-
sperrten Zutritts wie Zugang zu verletzten oder gefährdeten Personen,
Sachschäden oder anderen Schäden haftet die SimonsVoss Technolo-
gies GmbH nicht!
Versperrter Zugang durch Manipulation des Produkts
Wenn Sie das Produkt eigenmächtig verändern, dann können Fehlfunktionen auftreten
und der Zugang durch eine Tür versperrt werden.
Verändern Sie das Produkt nur bei Bedarf und nur in der Dokumentation beschriebe-
nen Art und Weise.
Batterie nicht einnehmen. Verbrennungsgefahr durch gefährliche Stoffe
Dieses Produkt enthält Lithium-Knopfzellen. Wenn die Knopfzelle verschluckt wird, kön-
nen schwere innere Verbrennungen innerhalb von gerade einmal zwei Stunden auftreten
und zum Tode führen.
1. Halten Sie neue und gebrauchte Batterien von Kindern fern.
2. Wenn das Batteriefach nicht sicher schließt, dann benutzen Sie das Produkt nicht
mehr und halten Sie es von Kindern fern.
3. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Kör-
perteil befinden, suchen Sie unverzüglich medizinische Hilfe auf.
PinCode-Tastatur (online) 2. Allgemeine Sicherheitshinweise
5 / 156DE

Explosionsgefahr durch falschen Batterietyp
Das Einsetzen falscher Batterietypen kann zu einer Explosion führen.
Verwenden Sie ausschließlich die in den technischen Daten spezifizierten Batterien.
VORSICHT
Feuergefahr durch Batterien
Die eingesetzten Batterien können bei Fehlbehandlung eine Feuer- oder
Verbrennungsgefahr darstellen.
1. Versuchen Sie nicht, die Batterien aufzuladen, zu öffnen, zu erhitzen
oder zu verbrennen.
2. Schließen Sie die Batterien nicht kurz.
ACHTUNG
Beschädigung durch elektrostatische Entladung (ESD)
Dieses Produkt enthält elektronische Bauteile, die durch elektrostatische Entladungen
beschädigt werden können.
1. Verwenden Sie ESD-gerechte Arbeitsmaterialien (z.B. Erdungsarmband).
2. Erden Sie sich vor Arbeiten, bei denen Sie mit der Elektronik in Kontakt kommen
könnten. Fassen Sie dazu geerdete metallische Oberflächen an (z.B, Türzargen, Was-
serrohre oder Heizungsventile).
PinCode-Tastatur (online)2. Allgemeine Sicherheitshinweise
6 / 156 DE

Beschädigung durch Öle, Fette, Farben und Säuren
Dieses Produkt enthält elektronische Bauteile, die durch Flüssigkeiten aller Art beschä-
digt werden können.
Halten Sie Öle, Fette, Farben und Säuren vom Produkt fern.
Beschädigung durch aggressive Reinigungsmittel
Die Oberfläche dieses Produkts kann durch ungeeignete Reinigungsmittel beschädigt
werden.
Verwenden Sie ausschließlich Reinigungsmittel, die für Kunststoff- bzw. Metallober-
flächen geeignet sind.
Beschädigung durch mechanische Einwirkung
Dieses Produkt enthält elektronische Bauteile, die durch mechanische Einwirkung aller
Art beschädigt werden können.
1. Vermeiden Sie das Anfassen der Elektronik.
2. Vermeiden Sie sonstige mechanische Einwirkungen auf die Elektronik.
Beschädigung durch Verpolung
Dieses Produkt enthält elektronische Bauteile, die durch die Verpolung der Spannungs-
quelle beschädigt werden können.
Verpolen Sie die Spannungsquelle nicht (Batterien bzw. Netzteile).
Störung des Betriebs durch Funkstörung
Dieses Produkt kann unter Umständen durch elektromagnetische oder magnetische
Störungen beeinflusst werden.
Montieren bzw. platzieren Sie das Produkt nicht unmittelbar neben Geräten, die elek-
tromagnetische oder magnetische Störungen verursachen können (Schaltnetzteile!).
PinCode-Tastatur (online) 2. Allgemeine Sicherheitshinweise
7 / 156DE

Störung der Kommunikation durch metallische Oberflächen
Dieses Produkt kommuniziert drahtlos. Metallische Oberflächen können die Reichweite
des Produkts erheblich reduzieren.
Montieren bzw. platzieren Sie das Produkt nicht auf oder in der Nähe von metalli-
schen Oberflächen.
HINWEIS
Bestimmungsgemäßer Gebrauch
SimonsVoss-Produkte sind ausschließlich für das Öffnen und Schließen
von Türen und vergleichbaren Gegenständen bestimmt.
Verwenden Sie SimonsVoss-Produkte nicht für andere Zwecke.
Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung
Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien kön-
nen zu Funktionsstörungen führen.
1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
3. Verwenden Sie saubere und fettfreie Handschuhe.
4. Tauschen Sie immer alle Batterien gleichzeitig aus.
Qualifikationen erforderlich
Die Installation und Inbetriebnahme setzt Fachkenntnisse voraus.
Nur geschultes Fachpersonal darf das Produkt installieren und in Betrieb nehmen.
Änderungen bzw. technische Weiterentwicklungen können nicht ausgeschlossen und
ohne Ankündigung umgesetzt werden.
PinCode-Tastatur (online)2. Allgemeine Sicherheitshinweise
8 / 156 DE

Die deutsche Sprachfassung ist die Originalbetriebsanleitung. Andere Sprachen (Abfas-
sung in der Vertragssprache) sind Übersetzungen der Originalbetriebsanleitung.
Lesen Sie alle Anweisungen zur Installation, zum Einbau und zur Inbetriebnahme und be-
folgen Sie diese. Geben Sie diese Anweisungen und jegliche Anweisungen zur Wartung
an den Benutzer weiter.
3 Produktspezifische Sicherheitshinweise
ACHTUNG
Master-PIN-Verlust
Die Master-PIN ist zentraler Bestandteil des Sicherheitskonzepts. Nach
einem Verlust der Master-PIN können am Gerät keine administrativen
Änderungen mehr vorgenommen werden!
1. Bewahren Sie die Master-PIN sicher auf.
2. Machen Sie die Master-PIN jederzeit für Berechtigte einsehbar.
4 Konfiguration
HINWEIS
Abbruch von Aktionen
Alle Aktionen können abgebrochen werden, indem keine weiteren Ein-
gaben getätigt werden. Nach einer Wartezeit bricht die PinCode-Tasta-
tur die Aktion ab.
PinCode-Tastatur (online) 3. Produktspezifische Sicherheits-
hinweise
9 / 156DE

4.1 Master-PIN ändern
Dieser Schritt muss nur ausgeführt werden, wenn noch keine neue
Master-PIN einprogrammiert wurde. Erst nach Änderung der Master-
PIN kann mit der Konfiguration begonnen werden! Es ist jederzeit
möglich, die Master-PIN wieder zu ändern. Dies zieht keinen
Programmierbedarf mit sich. Mit der Master-PIN kann kein Schloss
geöffnet werden.
HINWEIS
Tippen Sie die Ziffern fortlaufend ein. Die PinCode-Tastatur quittiert nur
das Drücken der Tasten, aber nicht den Abschluss der einzelnen Hand-
lungsschritte.
1. Geben Sie 000 0 ein (SI ab Firmware 31.14.16.12: Erste 0 für ca. 2s →
blinkt 2x orange).
2. Geben Sie die standardmäßige bzw. die alte Master-PIN ein
(default: 123 456 78).
9PinCode-Tastatur piept und blinkt zweimal kurz grün.
3. Geben Sie die neue Master-PIN ein.
9Die neue Master-PIN muss aus 8 Zeichen bestehen und darf
nicht mit 0 beginnen.
4. Geben Sie die neue Master-PIN zur Wiederholung ein.
9PinCode-Tastatur piept und blinkt zweimal kurz grün.
9Die Master-PIN wurde erfolgreich geändert.
PinCode-Tastatur (online)4. Konfiguration
10 / 156 DE

ACHTUNG
Master-PIN-Verlust
Die Master-PIN ist zentraler Bestandteil des Sicherheitskonzepts. Nach
einem Verlust der Master-PIN können am Gerät keine administrativen
Änderungen mehr vorgenommen werden!
1. Bewahren Sie die Master-PIN sicher auf.
2. Machen Sie die Master-PIN jederzeit für Berechtigte einsehbar.
4.2 User-PIN-Länge festlegen
Die Länge der User-PIN kann zwischen 1 und 9 Stellen betragen; 8
Stellen ist die Standardeinstellung.
HINWEIS
Die gewählte User-PIN-Länge und die gewählte PIN-Länge in der Konfi-
gurationsoberfläche müssen gleich lang sein!
1. Stellen Sie an der PinCode-Tastatur und in der Konfigurationsober-
fläche dieselbe Länge für die User-PIN ein.
2. Wählen Sie aus Sicherheitsgründen eine Länge von mindestens vier
Ziffern.
1. Geben Sie 0 ein (SI ab Firmware 31.14.16.12: Drücken Sie 0 für ca. 2s
→ blinkt 2x orange).
2. Geben Sie die Master-PIN ein.
9PinCode-Tastatur piept und blinkt zweimal kurz grün.
PinCode-Tastatur (online) 4. Konfiguration
11 / 156DE

3. Geben Sie die Länge der User-PIN ein - z.B. 4 für eine 4-stellige
User-PIN.
9PinCode-Tastatur piept und blinkt zweimal kurz grün.
9Die User-PIN-Länge wurde erfolgreich geändert.
4.3 Auslieferungszustand setzen
HINWEIS
Wenn die PinCode-Tastatur in einem anderen System verwendet wer-
den soll, dann muss die PinCode-Tastatur nicht nur in der Konfigurati-
onsoberfläche gelöscht werden, sondern auch in den Auslieferungszu-
stand gesetzt werden.
Die PinCode-Tastatur kann in den Auslieferungszustand zurückgesetzt
werden. Durch diesen Vorgang werden auch sämtliche
Netzwerkeinstellungen gelöscht.
HINWEIS
Tippen Sie die Ziffern fortlaufend ein. Die PinCode-Tastatur quittiert nur
das Drücken der Tasten, aber nicht den Abschluss der einzelnen Hand-
lungsschritte.
1. Geben Sie 000 00 ein (SI ab Firmware 31.14.16.12: Erste 0 für ca. 2s
→blinkt 2x orange).
2. Geben Sie die Master-PIN ein.
PinCode-Tastatur (online)4. Konfiguration
12 / 156 DE

9PinCode-Tastatur piept und blinkt zweimal kurz grün.
9Auslieferungszustand gesetzt.
HINWEIS
Wenn sich die PinCode-Tastatur bereits im Auslieferungszustand befin-
det, kann sie nicht erneut in den Auslieferungszustand gesetzt werden.
In diesem Fall wird der Vorgang mit einem langen roten Blinken und Pie-
pen abgebrochen.
5 Einrichtung
Die Einrichtung der PinCode-Tastatur erfolgt in der MobileKey Web-App
(
https://app.my-mobilekey.com ) bzw. bei SmartIntego-Produkten im
SmartIntego-Manager und im Integratorsystem.
6 Montage
Die PinCode-Tastatur kann über das beiliegende Montagematerial
befestigt werden.
Für eine einfache und schnelle Montage kann die PinCode-Tastatur
direkt über das beiliegende Spezialklebepad angebracht werden.
Für eine sichere Montage wird die Verwendung der beiliegenden
Schrauben empfohlen. Hierfür wird ein Torx-Schraubendreher vom
Typ "TX6"
(nicht im Lieferumfang enthalten) benötigt, um das
Gehäuse zu öffnen!
PinCode-Tastatur (online) 5. Einrichtung
13 / 156DE

Montieren Sie die PinCode-Tastatur in Reichweite einer SmartBridge
(SmartIntego: GatewayNode) (bis zu 30 m Funkreichweite). Details
dazu entnehmen Sie der Kurzanleitung zur SmartBridge oder dem
MobileKey-Handbuch (SmartIntego: TechGuide). Eine Installation in
Reichweite der zugehörigen Tür ist nicht zwingend erforderlich. Da die
PinCode-Tastatur keine optische oder akustische Rückmeldung über
den Öffnungszustand der Tür gibt, sollten Sie sie dennoch in der Nähe
des Schlosses montieren.
7 Bedienung
HINWEIS
Damit die PinCode-Tastatur Signale über das Netzwerk an ein vernetz-
tes Schloss senden kann, müssen sowohl PinCode-Tastatur als auch
das Schloss über eine stabile Netzwerkverbindung verfügen.
Abbruch von Aktionen
Alle Aktionen können abgebrochen werden, indem keine weiteren Eingaben getätigt wer-
den. Nach einer Wartezeit bricht die PinCode-Tastatur die Aktion ab.
üPinCode-Tastatur wurde erfolgreich konfiguriert. (Master-PIN)
üUser-PIN-Länge wurde ordnungsgemäß programmiert.
üMindestens eine User-PIN wurde angelegt.
üStabile Netzwerkverbindung besteht.
PinCode-Tastatur (online)7. Bedienung
14 / 156 DE

Geben Sie eine User-PIN ein. Zwischen den Eingaben der einzelnen
Ziffern dürfen maximal 3 Sekunden verstreichen.
9PinCode-Tastatur piept und blinkt nach Eingabe einer User-PIN mit
einer gültigen Länge einmal grün.
Die PinCode-Tastatur sendet die eingegebene User-PIN zur Beurteilung
an die SmartBridge (SmartIntego: Integratorsystem) und löst folgenden
Prozess aus:
1. Bei korrekter User-PIN-Länge quittiert die PinCode-Tastatur die rich-
tige User-PIN-Länge. Details dazu siehe
Signalisierungen [}18] .
2. Die PinCode-Tastatur sendet die eingegebene User-PIN über das
Netzwerk an die SmartBridge (SmartIntego: Integratorsystem).
3. Die PinCode-Tastatur gibt bei erfolgreichem Empfang durch die
SmartBridge eine positive Quittierung aus. Details dazu siehe
Signa-
lisierungen [}18] (SmartIntego möglicherweise abweichend).
4. Bei Übereinstimmung mit den in der Web-App definierten User-PINs
wird das vernetzte Schloss über die SmartBridge aktiviert (SmartIn-
tego möglicherweise abweichend).
8 Batteriewechsel
Um die Batterien zu wechseln, müssen Sie das Gehäuse öffnen. Hierfür
benötigen Sie einen Torx-Schraubendreher der Größe 6
(nicht im
Lieferumfang enthalten) !
PinCode-Tastatur (online) 8. Batteriewechsel
15 / 156DE

ACHTUNG
Beschädigung der Elektronik durch Flüssigkeiten oder statische Ent-
ladung
Elektronik/Bauteile nicht berühren oder mit Öl, Farbe, Feuchtigkeit, Lau-
gen und Säuren in Verbindung bringen!
HINWEIS
Bei einem Batteriewechsel die Kontakte der neuen Batterien nicht mit
den Händen berühren. Saubere und fettfreie Baumwollhandschuhe ver-
wenden.
1. Schrauben Sie die beiden Schrauben im Gehäuseboden vollständig
heraus.
2. Nehmen Sie die Vorderseite des Gehäuses ab.

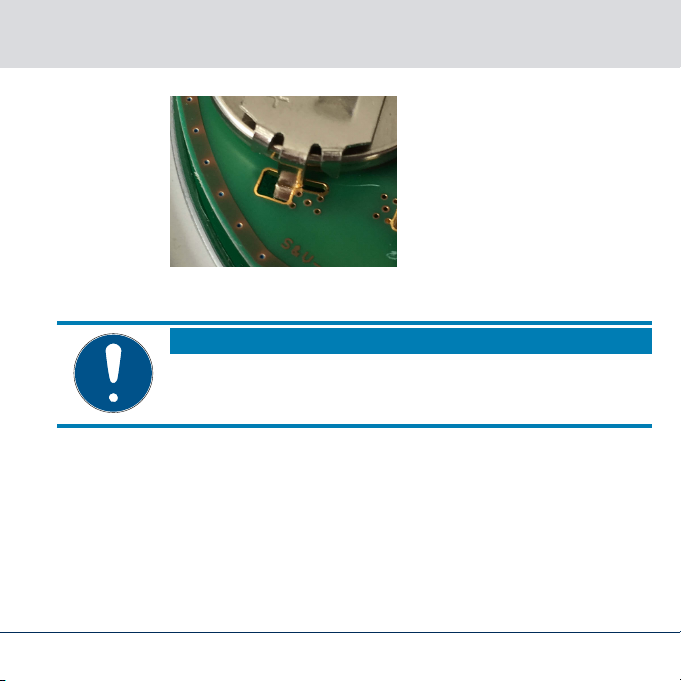

3. Schieben Sie mit einem Schraubenzieher eine Seite der Batteriebü-
gel in die dafür vorgesehene Öffnung.
ACHTUNG
Herausspringen durch Federspannung der Klammern
Die Klammern stehen unter Spannung. Sie können beim Lösen heraus-
springen und verlorengehen.
PinCode-Tastatur (online)8. Batteriewechsel
16 / 156 DE

4. Entfernen Sie die Batterie.
5. Entfernen Sie auf diese Weise auch alle anderen Batterien.
HINWEIS
Alle Batterien werden etwa gleich entladen. Tauschen Sie deshalb alle
Batterien gleichzeitig.
6. Setzen Sie die neuen Batterien mit dem Pluspol nach oben ein (Mu-
rata-, Panasonic- oder Varta-Batterien vom Typ CR2032 (3V)).
7. Haken Sie die Batteriebügel wieder vorsichtig in die Platine ein.
8. Setzen Sie die Vorderseite des Gehäuses wieder auf.
9. Schrauben Sie die beiden Schrauben im Gehäuseboden wieder voll-
ständig hinein.
9Batterien sind gewechselt.
PinCode-Tastatur (online) 8. Batteriewechsel
17 / 156DE

8.1 Batterietest
Führen Sie nach jedem Batteriewechsel einen Batterietest durch. Damit
stellen Sie sicher, dass die eingesetzten Batterien voll funktionsfähig
sind.
Geben Sie 000 000 1 ein (SI ab Firmware 31.14.16.12: Erste 0 für ca.
2s → blinkt 2x orange).
9PinCode-Tastatur signalisiert den Batteriezustand (siehe
Signalisierungen [}18] ).
9 Signalisierungen
Informationen zur Signalisierung der SmartIntego-Variante finden Sie
auch im SmartIntego TechGuide.
PinCode-Tastatur (online)9. Signalisierungen
18 / 156 DE

LED-Farbe LED-Blin-
ken Summer Ereignis Erklärung
Rot
8x 4x Power „On“ Reset
Reset nach Batterie-
wechsel, Batterien
nicht in Ordnung
1x 1x
Fehler Fehler aufgetreten
User-PIN-Länge falsch
Länge der eingegebe-
nen User-PIN nicht kor-
rekt
User-PIN nicht emp-
fangen
Eingegebene User-PIN
nicht von SmartBridge
empfangen
Orange
3x 3x Abbruch Aktuelle Aktion wurde
abgebrochen
4x 4x Power „On“ Reset
Reset nach Batterie-
wechsel im Betriebs-
modus, Batterien in
Ordnung
PinCode-Tastatur (online) 9. Signalisierungen
19 / 156DE

LED-Farbe LED-Blin-
ken Summer Ereignis Erklärung
Grün
2x 2x
Master-PIN geändert Master-PIN erfolgreich
geändert
Pinlänge geändert Länge der User-PIN er-
folgreich geändert
User-PIN empfangen
Eingegebene User-PIN
von SmartBridge emp-
fangen
1x 1x User-PIN-Länge kor-
rekt
Länge der eingegebe-
nen User-PIN korrekt
Tab.1: Allgemeine Signale
LED-Farbe LED-Blin-
ken Summer Ereignis Erklärung
Rot 4x 4x Batteriewarnung 2 Batterien sehr
schwach
Orange 4x 4x Batteriewarnung 1 Batterien schwach
Grün 3x 3x Volle Kapazität Batterien voll
1x 1x Batterie „ok“ Batterien in Ordnung
Tab.2: Batterietest
PinCode-Tastatur (online)9. Signalisierungen
20 / 156 DE
