Smartwares SH4-99558 User manual

EN Wirelessbuilt-inup/down switch
+remote
NL Draadloze omhoog/omlaag inbouwschakelaar
+ afstandsbediening
DE Eingebauter Funk-Aufwärts/Abwärtsschalter
+ Fernbedienung
FR Commutateur haut/bas sans fil intégré
+ telecommande
ES Interruptor ascenso/descenso integrado inálmbrico
+ mando a distancia
IT Interrittore salita/discesa integrato senza fili + telecomando
SV Trådlös inbyggd växelströmbrytare
+ arrkontroll
PL Bezprzewodowy przełącznik w górę/w dół
+ pilot zdalnego sterowania
Comutator wireless încorporat în sus / în jos + îndepărtatRO
SH4-99558
EN Instruction manual
PREPARATION BEFORE USE
In your electrical circuit panel, locate the circuit breaker control for the
wall switch you will be working on.
Switch the circuit off.
MOUNTING THE RECEIVER
Mount the receiver in place of the existing up/down switch and switch
on the power with the power switch in your electric circuit panel.
CONNECTING THE RECEIVER TO THE POWER SUPPLY (1)
Connect the phase wire (brown) to L and connect the neutral wire
(blue) to N.
Connecting the receiver to the roll-down shutter motor (standard
connection) (2)
First consult the instruction manual of the motor before connecting it.
A. Connect the “UP/OPEN” pin of the motor to B and connect the
“DOWN/CLOSE” pin of the motor to A.
ðNOTE: For the correct connections of a potential free contact, please
consult the instruction manual of the gate or garage door motor.
B. Connect the phase wire of the motor (black) with C.
PAIRING
Pairing the receiver with a sender
A. Press and hold the button on the receiver for 3 seconds, then
release it (5). The LED starts to blink. Your receiver is now
switched to pairing mode.
Attention: the LED should only blink after releasing the button. If
the LED starts to blink while holding the button, there will be no
pairing.
B. Press the “PAIR” button on the sender for 2 seconds to pair it with
a receiver. The LED on the receiver will light up and the LED on
the sender will start blinking rapidly.
ðYour receiver and sender are now paired.
Attention: it is possible to pair a receiver with multiple senders, eight
memory positions are available.
SETTING A TIMER ON THE RECEIVER
üThe receiver is paired to a sender.
A. Short press the button on the receiver one time, then press and
hold the button on the receiver for 3 seconds and release it.
B. There are 4 modes: A, B, C, D. The factory setting is mode A.
C. Press the “I/ON” button on the sender to go to the next mode:
B>C>D. Press the “O/OFF” button on the sender to go to the
previous mode: D>C>B>A.
D. To fix the mode you need, press the learning button for 3 seconds.
The LED will turn on continuously to confirm the set mode.
Mode The receiver turns off LED blinks Use
A Manual up/down 1x Shutters
B Close/down after 1 sec 2x Electric garage
door / gate
C Close/down after 5 sec 3x Door opener
D Close/down after 120
sec
4x Lighting
NOTE: the program mode lasts for 10 seconds; if the receiver does not
receive a signal of a sender within these 10 seconds, the program
mode will stop.
OPERATING RECEIVERS
• Press the “I/ON” button on the sender to activate the receiver.
• Press the “O/OFF” button on the sender to turn off the receiver.
Disconnecting all links
A. Press and hold the button on the built-in switch for 10 seconds.
B. During this operation the LED starts to blink.
C. When the LED on the built-in switch turns off, all links will be
disconnected.
NL Gebruiksaanwijzing
VOORBEREIDING VOOR GEBRUIK
Zoek in uw stoppenkast de stroomonderbreker voor de
wandschakelaar waaraan u gaat werken.
Schakel de stroom uit.
DE ONTVANGER MONTEREN
Monteer de ontvanger in plaats van de bestaande omhoog/omlaag-
schakelaar en schakel de stroom in met de aan/uit-schakelaar in de
stoppenkast.
DE ONTVANGER AANSLUITEN OP DE VOEDING
Sluit de fasedraad (bruin) aan op L en sluit de neutrale draad (blauw)
aan op N.
De ontvanger aansluiten op de rolluikmotor
(standaardaansluiting)
Raadpleeg de gebruiksaanwijzing van de motor voordat u deze
aansluit.
A. Sluit de UP/OPEN-pin (OMHOOG/OPENEN) van de motor aan
op B en sluit de DOWN/CLOSE-pin (OMLAAG/SLUITEN) van de
motor aan op A.
ðOPMERKING: Voor de juiste aansluiting van een potentiaalvrij
contact raadpleegt u de gebruiksaanwijzing van de motor voor de
poort of garagedeur.
B. Sluit de fasedraad van de motor (zwart) aan op C.
VOORBEREIDING VOOR GEBRUIK
De ontvanger koppelen aan een zender
A. Houd de knop op de ontvanger 3seconden ingedrukt en laat
deze los (5). Het ledlampje gaat knipperen. De koppelingsmodus
van de ontvanger is nu actief.
Let op: Het ledlampje mag pas gaan knipperen nadat u de knop
hebt losgelaten. Als het ledlampje al gaat knipperen terwijl u de
knop ingedrukt houdt, wordt de koppelingsmodus niet
geactiveerd.
B. Houd de PAIR-knop op de zender 2seconden ingedrukt om deze
met een ontvanger te koppelen. Het ledlampje op de ontvanger
gaat branden en het ledlampje op de zender gaat snel knipperen.
ðDe ontvanger en zender zijn nu gekoppeld.
Let op: Het is mogelijk een ontvanger te koppelen aan meerdere
zenders. Er zijn acht geheugenposities beschikbaar.
EEN TIMER INSTELLEN OP DE ONTVANGER
ü
A.
B.
C.
De ontvanger is gekoppeld aan een zender.
Druk één keer kort op de knop van de ontvanger, houd de knop
van de ontvanger vervolgens 3seconden ingedrukt en laat deze
los.
Er zijn 4 modi beschikbaar: A, B, C en D. De fabrieksinstelling is
modus A.
Druk op de knop I/ON (I/AAN) van de zender om naar de
volgende modus te gaan: B > C >D. Druk op de knop O/OFF (O/
UIT) van de zender om naar de vorige modus te gaan: D > C > B
> A.
D. Als u de gewenste modus wilt vastzetten, houdt u de leerknop
3seconden ingedrukt. De led blijft continu branden om de
ingestelde modus te bevestigen.
Modus De ontvanger wordt
uitgeschakeld
De led knippert Gebruik
A Handmatig omhoog/
omlaag
1x Rolluik
220-240 VAC
50/60Hz
Motor
3 sec /
10 sec
1
2
3
4
5
Speci cations:
SH5-90150:
Battery: 3VDC, type CR 2032 (incl.)
Maximum RF output: 0dBm
Frequency: 433.92 Mhz
SH4-90259:
Maximum range: 50m
Maximum power: 300W
Maximum RF output: 0dBm
Frequency: 433.92Mhz
B Sluiten/omlaag na
1seconde
2x Elektrische
garagedeur/
poort
C Sluiten/omlaag na
5seconden
3x Deuropener
D Sluiten/omlaag na
120seconden
4x Verlichting
OPMERKING: De programmeermodus blijft 10seconden
actief. Als de ontvanger binnen deze 10seconden geen
signaal ontvangt, wordt de programmeermodus gestopt.
DE ONTVANGERS BEDIENEN
• Druk op de knop I/ON (I/AAN) van de zender om de
ontvanger te activeren.
• Druk op de knop O/OFF (I/UIT) van de zender om
de ontvanger uit te schakelen.
Disconnecting all links
A. Houd de knop op de ingebouwde schakelaar
10seconden ingedrukt.
B. Tijdens deze bewerking gaat het ledlampje
knipperen.
C. Als het ledlampje op de ingebouwde schakelaar
wordt uitgeschakeld, zijn alle koppelingen verbroken.
DE Bedienungsanleitung
VORBEREITUNG
Suchen Sie in Ihrem Sicherungskasten den
Trennschalter für den Stromkreis des Wandschalters,
den Sie auswechseln wollen.
Schalten Sie den Stromkreis ab.
EMPFÄNGER MONTIEREN
Installieren Sie den Empfänger abstelle des
vorhandenen Auf/Ab-Schalters und schalten Sie den
Strom in Ihrem Sicherungskasten ein.
EMPFÄNGER AN DER STROMVERSORGUNG
ANSCHLIESSEN
Verbinden Sie den Phasenleiter (braun) mit L und den
Neutralleiter (blau) mit N.
Empfänger am Rollladenmotor anschließen
(Standardanschluss)
Lesen Sie vor dem Anschließen zunächst die
Bedienungsanleitung für den Motor.
A. Verbinden Sie den Stift „UP/OPEN“ (Auf/Öffnen) des
Motors mit B und den Stift „DOWN/CLOSE“ (Ab/
Schließen) des Motors mit A.
ðHINWEIS: Wegen der korrekten Anschlüsse eines
potentialfreien Kontakts halten Sie sich bitte an die
Bedienungsanleitung des Tor- oder
Garagentürmotors.
B. Verbinden Sie den Phasenleiter des Motors
(schwarz) mit C.
BENUTZUNG VORBEREITEN
Empfänger mit einem Sender verbinden
A. Halten Sie die Taste am Empfänger 3Sekunden
lang gedrückt und lassen Sie sie dann wieder los (5).
Die LED beginnt zu blinken. Ihr Empfänger befindet
sich jetzt im Synchronisierungsmodus.
Achtung: die LED sollte nur blinken, nachdem die
Taste losgelassen wurde. Falls die LED zu blinken
anfängt, während Sie die Taste gedrückt gehalten,
findet keine Synchronisierung statt.
B. Halten Sie die Verbindungstaste am Sender
2Sekunden lang gedrückt, um ihn mit einem
Empfänger zu synchronisieren. Die LED am
Empfänger leuchtet auf, und die LED am Sender
fängt an schnell zu blinken.
ðEmpfänger und Sender sind nun miteinander
verbunden.
Achtung: Ein Empfänger kann mit mehreren Sendern
gekoppelt werden. Es stehen acht Speicherpositionen
zur Verfügung.
ZEITSCHALTUNG AM EMPFÄNGER
KONFIGURIEREN
üEmpfänger mit einem Sender synchronisieren
A. Drücken Sie einmal kurz die Taste am Empfänger.
Halten Sie dann die Taste am Empfänger
3Sekunden lang gedrückt und lassen Sie sie dann
wieder los.
B. Es gibt 4 Betriebsarten: A, B, C und D.
Standardvorgabe ist Betriebsart A.
C. Drücken Sie die Taste „I/ON“ am Sender, um zur
nächsten Betriebsart zu wechseln. B>C>D. Drücken
Sie die Taste „O/OFF“ am Sender, um zur
vorhergehenden Betriebsart zu wechseln: D>C>B>A.
D. Um den gewünschten Modus einzustellen, halten Sie
die Lerntaste 3Sekunden lang gedrückt. Die LED
leuchtet durchgehend als Hinweis darauf, dass der
Modus eingestellt ist.
Betrieb
sart
Der Empfänger
schaltet sich aus
LED blinkt Bedienung
A Manuell auf/ab 1x Rollläden
B Schließen/Ab
nach 1Sek.
2x Elektrische(s
)
Garagentor/-
tür
C Schließen/Ab
nach 5Sek.
3x Türöffner
D Schließen/Ab
nach 120Sek.
4x Beleuchtung
HINWEIS: Der Programmiermodus dauert 10Sekunden;
falls der Empfänger innerhalb dieser 10Sekunden kein
Signal vom Sender erhält, wird der Programmiermodus
gestoppt.
EMPFÄNGERBETRIEB
• Drücken Sie die Taste „I/ON“ (I/Ein) am Sender, um
den Empfänger zu aktivieren.
• Drücken Sie die Taste „O/OFF“ (0/Aus) am Sender,
um den Empfänger auszuschalten.
Pairing löschen (alle)
A. Drücken und halten Sie die Taste am Einbauschalter
für 10Sekunden.
B. Während dieses Vorgangs beginnt die LED zu
blinken.
C. Wenn die LED am Einbauschalter ausgeht, sind alle
Verbindungen getrennt.
FR Manuel d'instructions
PRÉPARATION AVANT UTILISATION.
Dans votre panneau de circuit électrique, localisez la
commande du disjoncteur pour l'interrupteur mural sur
lequel vous allez travailler.
Coupez le circuit.
MONTAGE DU RÉCEPTEUR
Installez le récepteur à la place de l'interrupteur haut/bas
existant et mettez l'appareil sous tension à l'aide de
l'interrupteur d'alimentation de votre panneau de circuit
électrique.
RACCORDEMENT DU RÉCEPTEUR À
L'ALIMENTATION ÉLECTRIQUE
Branchez le fil de phase (marron) sur L et le fil neutre
(bleu) sur N.
Raccordement du récepteur au moteur du volet
roulant (raccordement standard)
Consultez d'abord le mode d'emploi du moteur avant de
le connecter.
A. Connectez la broche «UP/OPEN» du moteur à B et
connectez la broche «DOWN/CLOSE» du moteur à
A.
ðREMARQUE: Pour le raccordement correct d'un
contact libre de potentiel, veuillez consulter le mode
d'emploi du moteur de portail ou de porte de garage.
B. Raccordez le fil de phase du moteur (noir) à C.
PRÉPARATION AVANT UTILISATION
Couplage du récepteur à un émetteur
A. Appuyez sur le bouton du récepteur et maintenez-le
enfoncé pendant 3 secondes, puis relâchez-le (5).
La LED commence à clignoter. Votre récepteur est
maintenant commuté en mode d'appairage.
Attention: la LED ne doit clignoter qu'une fois le
bouton relâché. Si la LED commence à clignoter
lorsque vous maintenez le bouton enfoncé, le mode
appariement n'est pas activé.
B. Appuyez sur le bouton «PAIR» de l'émetteur
pendant 2 secondes pour le coupler avec un
récepteur. La LED sur le récepteur s'allume et la
LED sur l'émetteur commence à clignoter
rapidement.
ðVotre récepteur et votre émetteur sont maintenant
appariés.
Attention: il est possible de coupler un récepteur avec
plusieurs émetteurs, huit positions de mémoire sont
disponibles.
RÉGLAGE D'UNE MINUTERIE SUR LE
RÉCEPTEUR
üLe récepteur est appairé à un émetteur.
A. Appuyez brièvement une fois sur le bouton du
récepteur, maintenez-le enfoncé pendant 3
secondes, puis relâchez-le.
B. Il y a 4modes: A, B, C et D. La configuration d'usine
est le mode A.
C. Appuyez sur le bouton «I/ON» de l'émetteur pour
passer au mode suivant: B>C>D. Appuyez sur le
bouton «O/OFF» de l'émetteur pour revenir au
mode précédent: D>C>B>A.
D. Pour fixer le mode dont vous avez besoin, appuyez
sur la touche d'apprentissage pendant 3 secondes.
La LED s'allume en permanence pour confirmer le
mode réglé.
Mode Le récepteur
s'éteint
La LED
clignote
Utilisation
A Montée/descente
manuelle
1x Volets
B Fermeture/
descente après 1
s
2x Porte de
garage /
portail
électrique
C Fermeture/
descente après 5
s
3x Ouvre-porte
D Fermeture/
descente après
120 s
4x Éclairage
Attention: le mode programme dure 10 secondes; si le
récepteur ne reçoit pas de signal d'un émetteur dans ces
10 secondes, le mode programme s'arrête.
RÉCEPTEURS DE COMMANDE
• Appuyez sur le bouton «I/ON» de l'émetteur pour
activer le récepteur.
• Appuyez sur le bouton «O/OFF» de l'émetteur pour
désactiver le récepteur.
Déconnecter tous les liens
A. Appuyez sur le bouton de l'interrupteur intégré et
maintenez-le enfoncé pendant 10 secondes.
B. Pendant cette opération, la LED commence à
clignoter.
C. Lorsque la LED sur l'interrupteur intégré s'éteint,
toutes les liaisons sont déconnectées.
ES Manual de instrucciones
PREPARACIÓN ANTES DEL USO
En el panel del circuito eléctrico, busque el control del
disyuntor del interruptor de pared en el que realizará la
operación.
Apague el circuito.
EN Wirelessbuilt-inup/down switch
+remote
NL Draadloze omhoog/omlaag inbouwschakelaar
+ afstandsbediening
DE Eingebauter Funk-Aufwärts/Abwärtsschalter
+ Fernbedienung
FR Commutateur haut/bas sans fil intégré
+ telecommande
ES Interruptor ascenso/descenso integrado inálmbrico
+ mando a distancia
IT Interrittore salita/discesa integrato senza fili + telecomando
SV Trådlös inbyggd växelströmbrytare
+ arrkontroll
PL Bezprzewodowy przełącznik w górę/w dół
+ pilot zdalnego sterowania
Comutator wireless încorporat în sus / în jos + îndepărtatRO
SH4-99558
MONTAJE DEL RECEPTOR
Monte el receptor en lugar del interruptor de subida/bajada existente y
encienda el interruptor de encendido del panel del circuito eléctrico.
CONEXIÓN DEL RECEPTOR A LA FUENTE DE
ALIMENTACIÓN
Conecte el cable de fase (marrón) a L y conecte el cable neutro (azul)
a N.
Conexión del receptor con el motor de la persiana enrollable
(conexión estándar)
En primer lugar, consulte el manual de instrucciones del motor antes
de conectarlo.
A. Conecte la clavija de “ARRIBA/ABRIR” del motor con B y la clavija
de “BAJADA/CERRAR” con A.
ðNOTA: Para saber cuáles son las conexiones correctas de un
contacto sin potencial, consulte el manual de instrucciones de la verja
o el motor de la puerta del garaje.
B. Conecte el cable de fase del motor (negro) a C.
PREPARACIÓN PARA EL USO
Emparejamiento del receptor con un emisor
A. Mantenga pulsado el botón del receptor durante 3 segundos y, a
continuación, suéltelo (5). El LED empieza a parpadear. Ahora el
receptor está en el modo de emparejamiento.
Atención: El LED solo debe parpadear después de soltar el
botón. Si el LED empieza a parpadear mientras se mantiene
pulsado el botón, no se realizará el emparejamiento.
B. Pulse el botón “PAIR” del emisor durante 2 segundos y, a
continuación, emparéjelo con un receptor. El LED del receptor se
iluminará y el del emisor comenzará a parpadear deprisa.
ðEl receptor y el emisor estarán ahora emparejados.
Atención: Es posible vincular un receptor con múltiples emisores; hay
ocho posiciones de memoria disponibles.
CONFIGURACIÓN DE UN TEMPORIZADOR EN EL
RECEPTOR
üEl receptor está emparejado con un emisor.
A. Pulse brevemente el botón del receptor una vez y, a continuación,
manténgalo pulsado durante 3 segundos y suéltelo.
B. Hay 4 modos: A, B, C y D. El ajuste de fábrica es el modo A.
C. Pulse el botón “I/ON” del emisor para pasar al siguiente modo:
B>C>D. Pulse el botón “O/OFF” del emisor para ir al modo
anterior: D>C>B>A.
D. Para fijar el modo que necesita, pulse el botón de aprendizaje
durante 3 segundos. El LED permanecerá encendido para
confirmar el modo establecido.
Modo El receptor se apaga El LED
parpadea
Uso
A Subir/bajar
manualmente
1 vez Persianas
B Cerrar/bajar tras 1
segundo
2 veces Verja/puerta de
garaje eléctrica
C Cerrar/bajar tras 5
segundos
3 veces Abrepuertas
D Cerrar/bajar tras 120
segundos
4 veces Iluminación
NOTA: El modo de programa dura 10 segundos; si el receptor no
recibe señal de un emisor durante estos 10 segundos, el modo del
programa se detendrá.
FUNCIONAMIENTO DE LOS RECEPTORES
• Pulse el botón “I/ON” del emisor para activar el receptor.
• Pulse el botón “O/OFF” del emisor para apagar el receptor.
Desconectar todas las conexiones.
A. Mantenga pulsado el botón del receptor incorporado durante 10
segundos.
B. Durante esta operación, el LED empieza a parpadear.
C. Cuando el LED del receptor incorporado se apague, todas las
conexiones se interrumpirán.
IT Istruzioni per l'uso
PREPARAZIONE PER L’USO
Nel quadro elettrico, individuare l'interruttore automatico relativo
l'interruttore a muro su cui si sta lavorando.
Interrompere il circuito elettrico.
MONTAGGIO DEL RICEVITORE
Montare il ricevitore al posto del frutto esistente e fornire
l'alimentazione tramite l’interruttore principale del quadro elettrico.
COLLEGAMENTO DEL RICEVITORE ALL'ALIMENTAZIONE
Collegare il filo di fase (marrone) a L e collegare il filo neutro (blu) a
N. Collegamento del ricevitore al motore dell'oscurante
avvolgibile (collegamento standard)
Prima di collegare, consultare il manuale di istruzioni.
A. Collegare il pin "SU/APRI" del motore a B e collegare il pin "GIÙ/
CHIUDI" del motore ad A.
ðNOTA: Per il corretto collegamento di un contatto a potenziale zero,
consultare il manuale di istruzioni del motore cancello o della porta
del garage.
B. Collegare il filo di fase del motore (nero) con C.
PREPARAZIONE PER L'USO
Associare il ricevitore ad un trasmettitore
A. Tenere premuto il pulsante sul ricevitore per 3 secondi e
rilasciarlo (5). Il LED inizia a lampeggiare. Il ricevitore si trova ora
in modalità di associazione.
Attenzione: il LED deve lampeggiare solo dopo aver rilasciato il
pulsante. Se il LED inizia a lampeggiare mentre il pulsante è
premuto, l’associazione non verrà eseguita.
B. Tenere premuto il pulsante "PAIR" sul trasmettitore per 2 secondi
per associarlo al ricevitore. Il LED sul ricevitore si accende e il
LED sul trasmettitore inizia a lampeggiare rapidamente.
ðL'associazione tra ricevitore e trasmettitore è avvenuta
correttamente.
Attenzione: è possibile associare un ricevitore a più trasmettitori,
utilizzando le otto sei posizioni di memoria disponibili.
IMPOSTAZIONE DI UN TIMER SUL RICEVITORE
üIl ricevitore è accoppiato a un trasmettitore.
A.
B.
C.
Premere brevemente una volta il pulsante sul ricevitore, poi
tenere premuto il pulsante sul ricevitore per 3 secondi e
rilasciarlo. Sono disponibili 4 modalità: A, B, C, D. L'impostazione
di fabbrica è la modalità A.
Premere il pulsante “I/ON” sul trasmettitore per selezionare le
modalità in successione: B>C>D. Premere il pulsante “O/OFF”
sul trasmettitore per passare alla modalità precedente:
D>C>B>A.
D. Per impostare la modalità desiderata, premere il pulsante di
apprendimento per 3 secondi. Il LED si accende fisso per
confermare la modalità impostata.
Modalità Il ricevitore si spegne Il LED
lampeggia
Uso
A Su/Giù manuale 1x Oscuranti
220-240 VAC
50/60Hz
Motor
3 sec /
10 sec
1
2
3
4
5
Speci cations:
SH5-90150:
Battery: 3VDC, type CR 2032 (incl.)
Maximum RF output: 0dBm
Frequency: 433.92 Mhz
SH4-90259:
Maximum range: 50m
Maximum power: 300W
Maximum RF output: 0dBm
Frequency: 433.92Mhz
B Chiusura/
abbassamento
dopo 1 sec
2x Porta
elettrica del
garage /
cancello
C Chiusura/
abbassamento
dopo 5 sec
3x Apriporta
D Chiusura/
abbassamento
dopo 120 sec
4x Illuminazione
NOTA: la modalità programma rimane attiva per 10
secondi; se il ricevitore non riceve un segnale
proveniente da un trasmettitore entro 10 secondi, la
modalità programma si disattiva.
UTILIZZO DEI RICEVITORI
• Premere il tasto “I/ON” sul trasmettitore per attivare
il ricevitore.
• Premere il tasto “O/OFF” sul trasmettitore per
spegnere il ricevitore.
Disconnessione di tutti i collegamenti
A. Tenere premuto il pulsante sul ricevitore da incasso
per 10 secondi.
B. Durante questa operazione il LED inizia a
lampeggiare.
C. Quando il LED sul ricevitore da incasso si spegne,
tutte le associazioni saranno scollegate.
SV Instruktionshandbok
FÖRBEREDELSER FÖRE ANVÄNDNING
Leta upp säkringen för den brytare du ska jobba med på
säkringspanelen.
Slå av kretsen.
MONTERA MOTTAGAREN
Installera mottagaren istället för den befintliga brytaren
och slå på strömmen med strömbrytaren på
säkringspanelen.
ANSLUT MOTTAGAREN TILL STRÖMKÄLLAN
Anslut fastråden (brun) till L och anslut den neutrala
tråden (blå) till N.
Anslut mottagaren till motorn (standardanslutning).
Läs bruksanvisningen till motorn före anslutning.
A. Anslut “UP/OPEN” på motorn till B och anslut
“DOWN/CLOSE” på motorn till A.
ðOBS! Information om korrekt anslutning av en
potentialfri kontakt finns i användarhandboken till
grind- eller garagedörrsmotorn.
B. Anslut motorns fastråd (svart) till C.
FÖRBEREDELSE FÖR ANVÄNDNING
Parkoppla mottagaren med en sändare
A. Håll knappen på mottagaren nedtryckt i 3 sekunder,
släpp sedan (5). LED-lampan börjar att blinka.
Mottagaren är nu i parkopplingsläge.
Observera!LED-lampan ska börja blinka först efter
att du har släppt knappen. Om LED-lampan börjar
blinka medan du håller knappen nedtryckt har
parkopplingsläget inte aktiverats.
B. Håll ”PAIR”-knappen på sändaren nedtryckt i 2
sekunder för att parkoppla den med en mottagare.
LED-lampan på mottagaren tänds och LED-lampan
på sändaren börjar blinka snabbt.
ðMottagaren och sändaren är nu parkopplade.
Observera: Det går att parkoppla en mottagare med
flera sändare (8 minnesplatser).
STÄLLA IN MOTTAGAREN MED TIMER
üMottagaren är parkopplad med en sändare.
A. Tryck kort på knappen på mottagaren och håll den
sedan nedtryckt i 3 sekunder och släpp.
B. Det finns fyra lägen: A, B, C och D.
Fabriksinställningen är läge A.
C. Tryck på knappen “I/ON” på sändaren för att gå till
nästa läge: B>C>D. Tryck på knappen “O/OFF” på
sändaren för att gå till föregående läge: D>C>B>A.
D. Håll inlärningsknappen nedtryckt i tre sekunder för
att korrigera önskat läge. LED-lampan tänds med
fast sken för att bekräfta inställt läge.
Läge Mottagarens
stängs av
LED-lampan
blinkar
Användning
A Manuellt upp/ned 1x Persienner
B Stäng/ner efter 1
sek
2x Electrisk
garagedörr/
grind
C Stäng/ner efter 5
sek
3x Dörröppnare
D Stäng/ner efter
120 sek
4x Belysning
Obs: Programläget är aktivt i 10 sekunder. Om
mottagaren inte får en signal från en sändare inom dessa
10 sekunder avslutas läget.
ANVÄNDA MOTTAGARE
• Tryck på knappen “I/ON” på sändaren för att
aktivera mottagaren.
• Tryck på knappen “O/OFF” på sändaren för att
stänga av mottagaren.
Koppla bort alla länkar
A. Håll knappen på den inbyggda brytaren nedtryckt i
10 sekunder.
B. LED-lampan börjar att blinka.
C. När LED-lampan på den inbyggda brytaren släcks är
alla länkar bortkopplade.
PL Instrukcje użytkowania
PRZYGOTOWANIE PRZED UŻYCIEM
Na panelu elektrycznym znajdź bezpiecznik chroniący
obwód danego przełącznika ściennego.
Wyłącz obwód.
MOCOWANIE ODBIORNIKA
Zamontuj odbiornik zamiast istniejącego przełącznika
góra/dół i włącz zasilanie za pomocą przełącznika
zasilania na panelu elektrycznym.
PODŁĄCZANIE ODBIORNIKA DO ŹRÓDŁA
ZASILANIA.
Podłącz przewód fazy (brązowy) do L, a neutralny
(niebieski) do N.
Podłączanie odbiornika do silnika elektrycznej rolety
(standardowe podłączenie)
Przed podłączeniem silnika zapoznaj się z jego
instrukcją obsługi.
A. Podłącz pin „UP/OPEN” (góra/otwórz) silnika do B, a
pin „DOWN/CLOSE” (dół/zamknij) silnika do A.
ðUWAGA: Opis prawidłowych podłączeń styku
bezpotencjałowego znajduje się w instrukcji obsługi
silnika bramy lub drzwi garażu.
B. Podłącz przewód fazy silnika (czarny) do C.
PRZYGOTOWANIE DO UZYTKOWANIA
Parowanie odbiornika z nadajnikiem
A. Naciśnij przycisk na odbiorniku iprzytrzymaj go
przez 3sekundy, następnie go puść (5). Kontrolka
LED zaczyna migać. Odbiornik jest teraz w trybie
parowania.
Uwaga: kontrolka LED powinna migać dopiero po
puszczeniu przycisku. Jeśli kontrolka LED zacznie
migać, gdy przycisk jest wciśnięty, parowanie nie
zadziała.
B. Naciśnij przycisk „PAIR” (parowanie) na nadajniku
iprzytrzymaj go przez 2sekundy, aby sparować
nadajnik z odbiornikiem. Włączy się kontrolka LED
na odbiorniku, a kontrolka LED na nadajniku zacznie
szybko migać.
ðOdbiornik i nadajnik są teraz sparowane.
Uwaga: odbiornik można sparować z wieloma
nadajnikami, dostępnych jest osiem pozycji pamięci.
USTAWIANIE REGULATORA CZASOWEGO W
ODBIORNIKU
üOdbiornik jest sparowany z nadajnikiem.
A. Naciśnij krótko jeden raz przycisk na odbiorniku,
następnie naciśnij przycisk na odbiorniku
iprzytrzymaj go przez 3sekundy, po czym go puść.
B. Dostępne są 4 tryby: A, B, C, D. Fabrycznie jest
ustawiony tryb A.
C. Naciśnij przycisk „I/ON” (wł.) na nadajniku, aby
przejść do kolejnego trybu: B>C>D. Naciśnij przycisk
„O/OFF” (wył.) na nadajniku, aby przejść do
poprzedniego trybu: D>C>B>A.
D. Aby ustawić wybrany tryb, naciśnij przycisk uczenia i
przytrzymaj go przez 3 sekundy. Kontrolka LED
zapali się światłem stałym, aby potwierdzić
ustawiony tryb.
Tryb Odbiornik jest
wyłączony
LED miga Użytkowani
e
A Ręczne
podnoszenie/
opuszczanie
1x Rolety
B Zamykanie/
opuszczanie po 1
s
2x Elektryczne
drzwi
garażowe /
brama
C Zamykanie/
opuszczanie po 5
s
3x Napęd drzwi
D Zamykanie/
opuszczanie po
120 s
4x Oświetlenie
UWAGA: tryb programowania działa przez 10 sekund.
Jeśli w tym czasie odbiornik nie odbierze sygnału z
nadajnika, tryb programowania się wyłączy.
OBSŁUGA ODBIORNIKÓW
• Naciśnij przycisk „I/ON” (wł.) na nadajniku, aby
aktywować odbiornik.
• Naciśnij przycisk „O/OFF” (wył.) na nadajniku, aby
wyłączyć odbiornik.
Rozłączanie wszystkich połączeń
A. Naciśnij iprzytrzymaj przycisk na wbudowanym
przełączniku przez 10sekund.
B. W trakcie tej czynności kontrolka LED zaczyna
migać.
C. Gdy kontrolka LED na wbudowanym przełączniku
się wyłączy, wszystkie powiązania zostaną
rozłączone.

Other Smartwares Switch manuals

Smartwares SH4-99566FR User manual

Smartwares

Smartwares SH4-99566FR User manual

Smartwares SH4-99552FR User manual

Smartwares

Smartwares SH4-99552FR User manual

Smartwares 10.037.12 User manual

Smartwares

Smartwares 10.037.12 User manual

Smartwares SH5-TSW-C User manual

Smartwares

Smartwares SH5-TSW-C User manual

Smartwares SH4-90262 User manual

Smartwares

Smartwares SH4-90262 User manual

Smartwares SH5-RBS-04A User manual

Smartwares

Smartwares SH5-RBS-04A User manual

Smartwares SH4-99562 User manual

Smartwares

Smartwares SH4-99562 User manual

Smartwares 10.900.36 User manual

Smartwares

Smartwares 10.900.36 User manual

Smartwares 10.037.07 User manual

Smartwares

Smartwares 10.037.07 User manual

Smartwares SH4-90162 User manual

Smartwares

Smartwares SH4-90162 User manual

Smartwares SH5-RBS-10A User manual

Smartwares

Smartwares SH5-RBS-10A User manual

Smartwares SH5-SET-RD User manual

Smartwares

Smartwares SH5-SET-RD User manual

Smartwares SH5-RPS-36A/FR User manual

Smartwares

Smartwares SH5-RPS-36A/FR User manual

Smartwares 10.037.08 User manual

Smartwares

Smartwares 10.037.08 User manual

Smartwares SH4-99572 User manual

Smartwares

Smartwares SH4-99572 User manual

Smartwares SH4-99565AT User manual

Smartwares

Smartwares SH4-99565AT User manual

Smartwares SH5-RPD-02A User manual

Smartwares

Smartwares SH5-RPD-02A User manual

Smartwares SH4-99574FR User manual

Smartwares

Smartwares SH4-99574FR User manual

Smartwares SH5-RPS-23A/CH User manual

Smartwares

Smartwares SH5-RPS-23A/CH User manual

Smartwares SH4-90261 User manual

Smartwares

Smartwares SH4-90261 User manual

Smartwares SH4-90159 User manual

Smartwares

Smartwares SH4-90159 User manual

Smartwares SH4-90268 User manual

Smartwares

Smartwares SH4-90268 User manual

Smartwares SH5-TSW-A User manual

Smartwares

Smartwares SH5-TSW-A User manual

Smartwares SH4-99650 User manual

Smartwares

Smartwares SH4-99650 User manual

Popular Switch manuals by other brands

ATEN Slideaway CL5708 user manual

ATEN

ATEN Slideaway CL5708 user manual

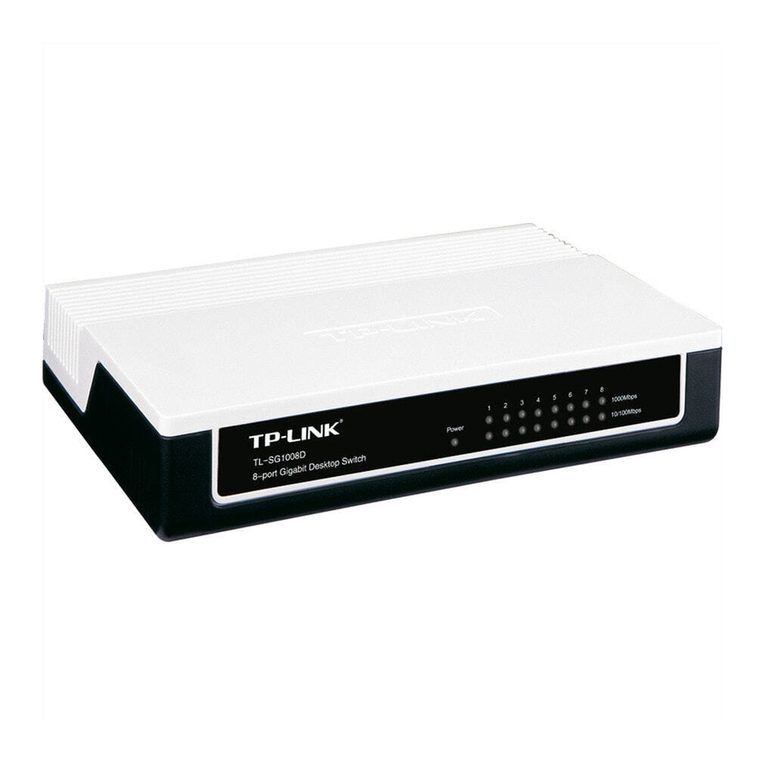

TP-Link TL-SG1008D user guide

TP-Link

TP-Link TL-SG1008D user guide

PureTools PT-PSW-61 user manual

PureTools

PureTools PT-PSW-61 user manual

Cisco Catalyst Express 500 Appendix

Cisco

Cisco Catalyst Express 500 Appendix

Rose electronics MultiVideo Installation and operations

Rose electronics

Rose electronics MultiVideo Installation and operations

Cisco Catalyst 9500 Series Troubleshooting

Cisco

Cisco Catalyst 9500 Series Troubleshooting

NSD VARILIMIT VS-12PB Technical Specifications & Operation Manual

NSD

NSD VARILIMIT VS-12PB Technical Specifications & Operation Manual

Omron D4DH quick start guide

Omron

Omron D4DH quick start guide

FS S3700-24T4F Cli reference guide

FS

FS S3700-24T4F Cli reference guide

Exsys EX-11214HMVS manual

Exsys

Exsys EX-11214HMVS manual

Secureye S-16GE-M-2UG-LD-AI-VLAN user manual

Secureye

Secureye S-16GE-M-2UG-LD-AI-VLAN user manual

ZyXEL Communications GS1900 Series user guide

ZyXEL Communications

ZyXEL Communications GS1900 Series user guide

Eaton Moeller IZM Series quick start guide

Eaton

Eaton Moeller IZM Series quick start guide

hager EE100 User instructions

hager

hager EE100 User instructions

Airlink101 AGSW801 Quick installation guide

Airlink101

Airlink101 AGSW801 Quick installation guide

Datacom Systems DS-1404 Fast start guide

Datacom Systems

Datacom Systems DS-1404 Fast start guide

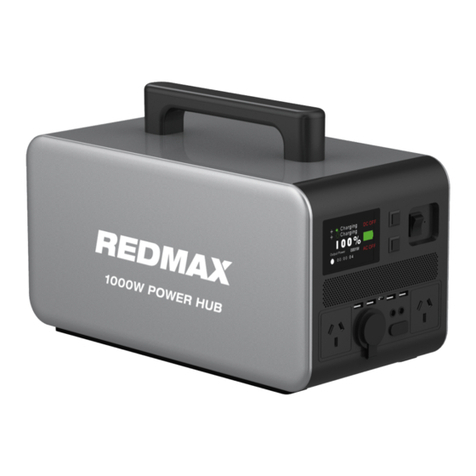

RedMax RM1000PH manual

RedMax

RedMax RM1000PH manual

Rockwell Automation Allen-Bradley 836P Series user manual

Rockwell Automation

Rockwell Automation Allen-Bradley 836P Series user manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
