SOMFY ILMO2 50 io User manual

ILMO2 50 io
Notice
Anleitung
Instructions
Handleiding
PL Instrukcja
Útmutató
Návod
Manual de instrucţiuni
FR
DE
EN
NL
PLHU
FICS
RO

1
FR
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. Informations préalables 2
1.1. Domaine d’application 2
1.2. Responsabilité 2
2. Installation 2
2.1. Montage 2
2.2. Câblage 3
2.3. Mise en service 4
2.4. Astuces et conseils d’installation 6
3. Utilisation et maintenance 8
3.1. Touches Montée et Descente 8
3.2. Fonction STOP 8
3.3. Position favorite (my) 8
3.4. Réglages supplémentaires 8
3.5. Astuces et conseils d’utilisation 9
4. Données techniques 10
NOTICE TRADUITE
Cette notice s’applique à toutes les motorisations ILMO250io dont les déclinaisons sont disponibles au catalogue
en vigueur.
SOMMAIRE
GÉNÉRALITÉS
Consignes de sécurité
Danger
Signale un danger entraînant immédiatement la mort ou des blessures graves.
Avertissement
Signale un danger susceptible d’entraîner la mort ou des blessures graves.
Précaution
Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.
Attention
Signale un danger susceptible d’endommager ou de détruire le produit.

2
FR ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. INFORMATIONS PRÉALABLES
1.1. DOMAINE D’APPLICATION
Les motorisations ilmo50 sont conçues pour motoriser tous types de volets roulants équipés de butées et de
liens rigides.
L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que l’installation
du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service comme
notamment la norme sur les volets roulant EN13659.
1.2. RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans
cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de
l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de mise
en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle exclurait, comme
tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes de sécurité, toute
responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisation et doit leur
transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint Consignes de sécurité, après
l’installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l’intervention
d’un professionnel de la motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
2. INSTALLATION
Avertissement
• Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de
l'habitat réalisant l'installation de la motorisation.
• Se conformer aux normes et à la législation en vigueur dans le pays d'installation.
Attention
• Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
• Installer un point de commande individuel pour chaque motorisation.

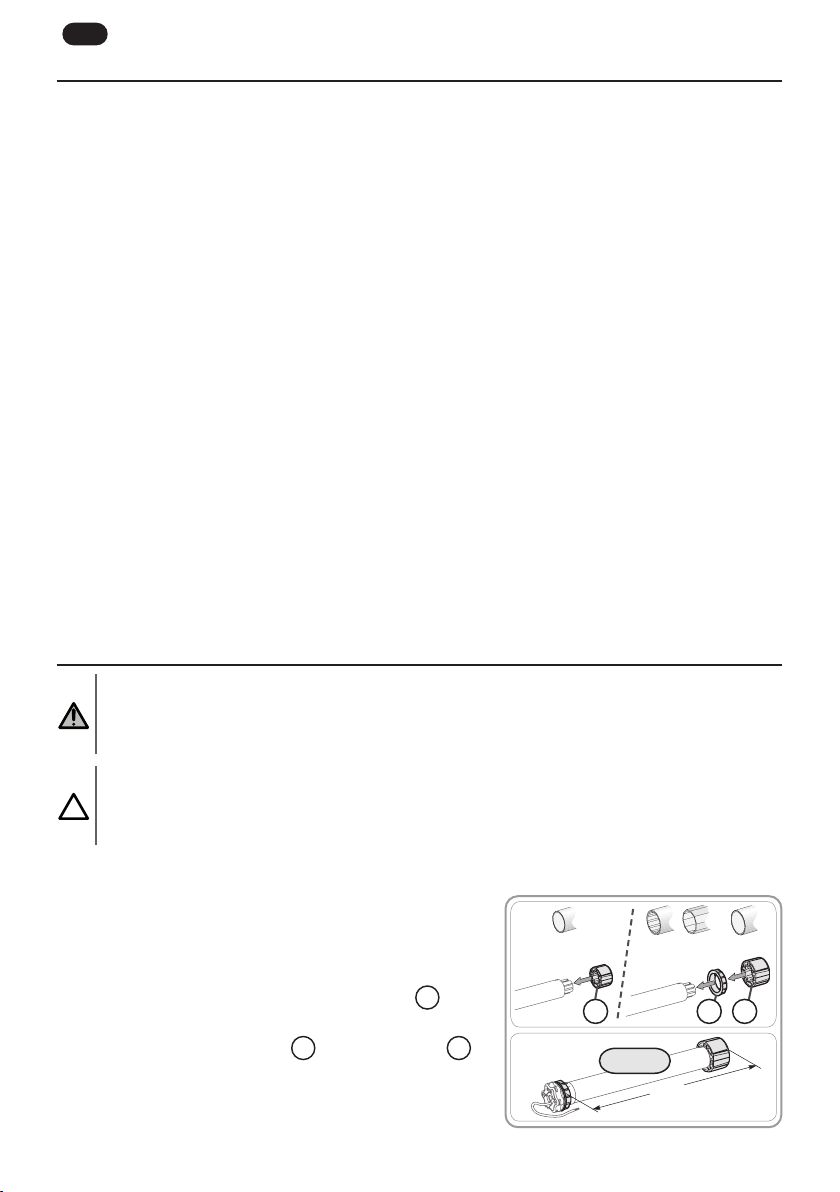

2.1. MONTAGE
2.1.1. Préparation de la motorisation
1) Monter les accessoires nécessaires à l’intégration de la
motorisation dans le tube d’enroulement:
• Soit uniquement la roue asur la motorisation.
• Soit la couronne bet la roue csur la motorisation.
2) Mesurer la longueur (L) entre le bord intérieur de la tête de la
motorisation et l’extrémité de la roue.
1)
L
L = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a

3
FR
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.2. Préparation du tube
1) Couper le tube d’enroulement à la longueur désirée en fonction du
produit motorisé.
2) Ébavurer le tube d’enroulement et éliminer les copeaux.
3) Pour les tubes d’enroulement lisses à l’intérieur, découper une
encoche selon les cotes suivantes : d=4mm, e=28mm.
2.1.3. Assemblage motorisation-tube
1) Glisser la motorisation dans le tube d’enroulement.
Pour les tubes d’enroulement lisses à l’intérieur, positionner
l’encoche découpée sur l’ergot de la couronne.
2) La roue doit être bloquée en translation pour éviter tout mouvement
dans le tube d’enroulement:
• Soit en fixant le tube d’enroulement sur la roue à l’aide de
4vis Parker Ø5mm ou 4 rivets pop acier Ø4,8mm placés
entre 5mm et 15mm de l’extrémité extérieure de la roue,
quel que soit le tube d’enroulement.
Attention
Les vis ou les rivets pop ne doivent pas être fixés sur la
motorisation mais uniquement sur la roue.
• Soit par l'utilisation d'un stop roue, pour les tubes non lisses.
2.1.4. Montage de l’ensemble tube-motorisation
1) Monter et fixer l’ensemble tube-motorisation sur le support
embout fet sur le support motorisation g:
Attention
S’assurer que l’ensemble tube-motorisation est verrouillé sur
le support embout. Cette opération permet d’éviter à l’ensemble
tube-motorisation de sortir de la fixation du support embout.
2) Suivant le type de support, mettre l’anneau d’arrêt hen place.
2.2. CÂBLAGE
Précaution
Respecter la Norme NF C 15-100 pour les installations électriques.
Attention
• Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
• Attacher les câbles pour éviter tout contact avec une partie en mouvement.
• Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF, alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
• Le câble de l’ILMO250io est démontable. S’il est endommagé, le remplacer à l’identique.
• Laisser le câble d’alimentation de la motorisation accessible : elle doit pouvoir être remplacée
facilement.
• Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans la
motorisation !
3)
1) 2)
de
15 mm
5 mm
L
1)
2)
1)
2)
h
f
g

4
FR ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau
ci-dessous:
230V 50 Hz
1Phase Marron
2Neutre Bleu
3Terre Vert/Jaune
2.3. MISE EN SERVICE
Cette notice décrit la mise en service à l’aide d’un point de commande local io-homecontrol® Somfy. Un point de
commande local io-homecontrol® Somfy est un émetteur radio mono directionnel .
Pour certains points de commande0spécifiques, la procédure peut être différente. Se référer à la notice du point
de commande correspondant.
Suivre les étapes suivantes pour réaliser la mise en service :
Étape 1 : Identification des étapes déjà effectuées (§2.3.1)
Étape 2 : Pré-enregistrement du point de commande (§2.3.2)
Pas de réglage à effectuer : les fins de course et le sens de rotation se règlent automatiquement.
Étape 3 : Enregistrement du premier point de commande (§2.3.3)
Étape 4 : Vérification du sens de rotation (§2.3.4).
Étape 5 (Facultative) : Modification du sens de rotation (§2.3.5).
2.3.1. Identification des étapes de mise en service déjà effectuées
Une seule motorisation doit être alimentée à la fois.
Deux réactions différentes permettent d’identifier l’état de la motorisation. Réaliser une coupure d’alimentation de
deux secondes sur un seul produit motorisé pour identifier l’état de la motorisation :
Réaction 1 :
Le produit motorisé n’effectue pas de va-et-vient à la mise sous tension et ne réagit pas aux appuis sur les touches
du point de commande.
Aucun point de commande n’est enregistré.
- Aller au chapitre Pré-enregistrement du point de commande (§2.3.2).
Réaction 2 :
Le produit motorisé n’effectue pas de va-et-vient à la mise sous tension mais réagit aux appuis sur les touches du
point de commande.
La mise en service est réalisée.
- Aller au chapitre 3.Utilisation et maintenance.
230 V 50 Hz
1
OFF
2 3

5
FR
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3.2. Pré-enregistrement du point de commande
Dans le cas d’un Malinéo, voir 2.3. Mise en service.
1) Mettre sous tension.
2) Faire un appui bref et simultané sur les touches Montée et
Descente du point de commande:
Le produit motorisé effectue un va-et-vient, ce point de
commande est pré-enregistré dans la motorisation.
La motorisation est en mode programmation pendant ≈10 min.
Ce pré-enregistrement est perdu si la motorisation est mise hors tension avant l’enregistrement définitif d’un point
de commande.
Il n ‘y a pas de réglage à effectuer : les fins de course se règlent automatiquement.
2.3.3. Enregistrement du premier point de commande
Si la motorisation n’est plus en mode programmation, effectuer de nouveau l’étape2 (§2.3.2), avant de réaliser
cette étape.
Dans le cas d’un Malinéo, voir 2.3. Mise en service.
Certains points de commande sont équipés d'un bouton ON/OFF. Pour les activer, appuyer sur le bouton ON/OFF
à l'arrière du point de commande.
La motorisation est en mode programmation:
• Faire un appui bref sur le bouton PROG du point de commande
local io-homecontrol® Somfy à enregistrer.
Le produit motorisé effectue un va-et-vient : ce point de
commande est enregistré.
2.3.4. Vérification du sens de rotation
Le sens de rotation de la motorisation se règle automatiquement au cours des premiers cycles.
Lors des premiers mouvements, il peut arriver que les ordres Montée et Descente soient inversés. Ceux-ci
s’ajustent automatiquement sans avoir à faire de réglages:
• Effectuer de 1 à 3 cycles complets, de butée en butée, sans arrêt entre chaque butée.
- Une fois que le sens de rotation est correct, la mise en service est terminée: aller au chapitre 3.Utilisation
et maintenance.
- Si après 3 cycles complets, le sens de rotation n'est pas correct, voir 2.3.5.
Pour un volet roulant inférieur à 0,5m² (0,6m x 0,7m), voir 2.4.1. Questions sur l'ILMO250io?
2.3.5. Facultatif : Modification du sens de rotation
Si après 3 cycles complets, le sens de rotation n'est pas correct, effectuer cette étape :
1) Positionner le produit motorisé à mi-hauteur.
2) Appuyer en même temps sur les touches Montée et Descente du
point de commande jusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche my du point de commande jusqu’au va-et-
vient du produit motorisé.
Le sens de rotation est modifié.
4) Appuyer sur la touche Montée du point de commande pour
contrôler le sens de rotation.
Une fois que le sens de rotation est correct, la mise en
service est terminée : aller au chapitre 3.Utilisation et
maintenance.
1) 2)
ON
. 
12
43
PROG. . 
PROG.
3) 4)
1) 2)

6
FR ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur l’ILMO250io?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas.
Le câblage est incorrect. Contrôler le câblage et le modifier si besoin.
La motorisation est en protection thermique. Attendre que la motorisation refroidisse.
La pile du point de commande est faible. Contrôler si la pile est faible et la remplacer
si besoin.
Le point de commande n’est pas compatible. Contrôler la compatibilité et remplacer le
point de commande si besoin.
Le point de commande utilisé n’est pas
enregistré dans la motorisation. Utiliser un point de commande enregistré ou enregistrer ce point de commande.
Le sens de rotation de la
motorisation ne se règle
pas automatiquement.
C'est un petit volet roulant d'environ 0,6m x
0,7m (environ 0,5m²).
Après 3 cycles complets, si le sens de
rotation n'est pas correct, modifier le sens
de rotation (voir §2.3.5.).
2.4.2. Remplacement d’un point de commande Somfy perdu ou cassé
Attention
Ne réaliser la double coupure de courant qu’au niveau du produit motorisé à remettre à zéro.
Cette remise à zéro supprime tous les points de commande locaux cependant les capteurs, les réglages de fins de
course et la position favorite (my) sont conservés.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé se met en
mouvement quelques secondes. (Si le produit motorisé est en fin de
course haute ou basse, il effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du nouveau point de commande
jusqu’au va-et-vient du produit motorisé.
Le nouveau point de commande est enregistré et tous les autres
points de commande sont effacés.
2.4.3. Retour en configuration d’origine
Attention
Ne réaliser la double coupure de courant qu’au niveau du produit motorisé à remettre à zéro.
Cette remise à zéro supprime tous les points de commande, tous les capteurs, tous les réglages de fins de course
et réinitialise la position favorite (my) de la motorisation.
6)
my
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
12
43
6)
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
my
X2
PROG.  
12
43

7
FR
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé se met en
mouvement quelques secondes. (Si le produit motorisé est en fin de
course haute ou basse, il effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du point de commande local Somfy
pendant ≈7s,jusqu’aux deux va-et-vient du produit motorisé :
La motorisation est réinitialisée en configuration d’origine.
Reprendre la mise en service (voir 2.3. Mise en service).
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur l’ILMO250io?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas.
Le câblage est incorrect. Contrôler le câblage et le modifier si besoin.
La motorisation est en protection thermique. Attendre que la motorisation refroidisse.
La pile du point de commande est faible. Contrôler si la pile est faible et la remplacer
si besoin.
Le point de commande n’est pas compatible. Contrôler la compatibilité et remplacer le
point de commande si besoin.
Le point de commande utilisé n’est pas
enregistré dans la motorisation. Utiliser un point de commande enregistré ou enregistrer ce point de commande.
Le sens de rotation de la
motorisation ne se règle
pas automatiquement.
C'est un petit volet roulant d'environ 0,6m x
0,7m (environ 0,5m²).
Après 3 cycles complets, si le sens de
rotation n'est pas correct, modifier le sens
de rotation (voir §2.3.5.).
2.4.2. Remplacement d’un point de commande Somfy perdu ou cassé
Attention
Ne réaliser la double coupure de courant qu’au niveau du produit motorisé à remettre à zéro.
Cette remise à zéro supprime tous les points de commande locaux cependant les capteurs, les réglages de fins de
course et la position favorite (my) sont conservés.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé se met en
mouvement quelques secondes. (Si le produit motorisé est en fin de
course haute ou basse, il effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du nouveau point de commande
jusqu’au va-et-vient du produit motorisé.
Le nouveau point de commande est enregistré et tous les autres
points de commande sont effacés.
2.4.3. Retour en configuration d’origine
Attention
Ne réaliser la double coupure de courant qu’au niveau du produit motorisé à remettre à zéro.
Cette remise à zéro supprime tous les points de commande, tous les capteurs, tous les réglages de fins de course
et réinitialise la position favorite (my) de la motorisation.
6)
my
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
12
43
6)
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
my
X2
PROG.  
12
43

8
FR ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance.
3.1. TOUCHES MONTÉE ET DESCENTE
Un appui bref sur la touche Montée ou Descente provoque une montée
ou descente complète du produit motorisé.
3.2. FONCTION STOP
Le produit motorisé est en cours de mouvement.
• Faire un appui bref sur my : le produit motorisé s’arrête
automatiquement
3.3. POSITION FAVORITE MY
Une position intermédiaire appelée « position favorite (my) » autre que la position haute et la position basse, est
enregistrée par défaut dans l’ILMO250io.
La position favorite n'est accessible qu’une fois que le moteur a trouvé ses fins de course.
Pour utiliser la position favorite (my) :
• Faire un appui bref sur my : le produit motorisé se met en
mouvement et s’arrête en position favorite (my).
Pour modifier ou supprimer la position favorite (my), voir 3.4.
Réglages supplémentaires.
3.4. RÉGLAGES SUPPLÉMENTAIRES
3.4.1. Modification de la position favorite (my)
1) Placer le produit motorisé dans la position favorite (my) souhaitée.
2) Appuyer sur la touche my, pendant ≈ 5 s, jusqu’au va-et-vient du
produit motorisé :
La position favorite (my) souhaitée est enregistrée.
3.4.2. Suppression de la position favorite (my)
1) Appuyer sur my : le produit motorisé se met en mouvement et
s’arrête en position favorite (my).
2) Appuyer de nouveau sur my jusqu’au mouvement du produit
motorisé:
La position favorite (my) est supprimée.
3.4.3. Ajout/Suppression de points de commande et capteurs Somfy
Se référer à la notice correspondante.
my
my
1) 2)
my
1) 2)
my my

9
FR
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.5. ASTUCES ET CONSEILS D’UTILISATION
3.5.1. Questions sur l’ILMO250io?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas.
La pile du point de commande est faible. Contrôler si la pile est faible et la remplacer
si besoin.
La motorisation est en protection
thermique. Attendre que la motorisation refroidisse.
La motorisation est en protection contre
le gel. Attendre que la température permettre à nouveau le mouvement du produit motorisé.
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation et de l’automatisation
de l’habitat.
3.5.2. Détection des obstacles
La détection automatique des obstacles permet de protéger le tablier
du volet roulant et de dégager les obstacles :
• Si le tablier du volet roulant rencontre un obstacle à la
descente, le volet roulant s’arrête automatiquement.
- Appuyer sur le bouton Montée pour débloquer le volet
roulant.
• Si le tablier du volet roulant rencontre un obstacle à la montée,
le volet roulant s’arrête automatiquement.
- Appuyer sur le bouton Descente pour débloquer le volet
roulant.
3.5.3. Protection contre le gel
Si l’ILMO250io détecte une résistance, il ne fait aucun mouvement pour protéger le tablier du volet roulant : Le volet
roulant reste en position initiale
La protection automatique contre le gel évite un endommagement du tablier lorsque le givre bloque la dernière
lamelle contre le rebord de fenêtre. Si le tablier est (complètement) gelé dans les coulisses ou si des lamelles sont
bloquées entre elles par du givre, le fonctionnement de la protection contre le gel peut, en revanche, être limité.
Dans ce cas, un endommagement du tablier n’est pas complètement exclu. Ce type de gel du tablier est très rare.
Si cela se produit, attendre le dégel avant d’utiliser le volet roulant
3.5.4. Remplacement d’un point de commande Somfy perdu ou cassé
Pour le remplacement d’un point de commande perdu ou cassé, contacter un professionnel de la motorisation et de
l’automatisation de l’habitat.

10
FR ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
4. DONNÉES TECHNIQUES
Alimentation 230V 50Hz
Fréquence radio 868-870 MHz io-homecontrol® bidirectionnel Tri-bandes
Bandes de fréquence et puissance maximale utilisées 868,000 MHz - 868,600 MHz p.a.r. <25 mW 868,700 MHz - 869,200 MHz p.a.r. <25 mW
869,700 MHz - 870,000 MHz p.a.r. <25 mW
Temperature d’utilisation -20°C à + 60°C
Indice de protection IP 44
Niveau de sécurité Classe I
Nombre maximal de points de commande 9
Pour plus d’informations sur les données techniques de cette motorisation, contacter un représentant Somfy.
Nous nous soucions de notre environnement. Ne jetez pas l'appareil avec les ordures ménagères. Donnez-le
à un point de collecte approuvé pour le recyclage.
Par la présente, SOMFY ACTIVITES SA, F-74300 CLUSES déclare en tant que fabricant que la motorisation couverte
par ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme indiqué dans ces instructions,
est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la Directive
Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
Le texte complet de la déclaration de conformité à l'UE est disponible sur www.somfy.com/ce.
Antoine Crézé, responsable des homologations, agissant au nom du Directeur de l'Activité, Cluses, 11/2018.

11
DE
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. Vorbemerkungen 12
1.1. Bestimmungsgemäße Verwendung 12
1.2. Haftung 12
2. Installation 12
2.1. Montage 12
2.2. Verdrahtung 13
2.3. Inbetriebnahme 14
2.4. Tipps und Empfehlungen für die
Installation 16
3. Bedienung und Wartung 18
3.1. AUF- und AB-Tasten 18
3.2. Funktion STOP 18
3.3. Lieblingsposition (my-Position) 18
3.4. Weitere Einstellungen 18
3.5. Tipps und Empfehlungen für den
Betrieb 19
4. Technische Daten 20
ÜBERSETZUNG DER ORIGINALANLEITUNG
Diese Anleitung gilt für alle Antriebe vom Typ ILMO250io, deren Ausführungen im aktuellen Katalog zu finden sind.
INHALTSVERZEICHNIS
ALLGEMEINES
Sicherheitshinweise
Gefahr
Weist auf eine Gefahr hin, die sofort zu schweren bis tödlichen Verletzungen führt.
Warnung
Weist auf eine Gefahr hin, die zu schweren bis tödlichen Verletzungen führen kann.
Vorsicht
Weist auf eine Gefahr hin, die zu leichten bis mittelschweren Verletzungen führen kann.
Achtung
Weist auf eine Gefahr hin, die das Produkt beschädigen oder zerstören kann.

12
DE ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1. VORBEMERKUNGEN
1.1. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Antriebe des Typs ilmo50 wurden für den Antrieb von Rollläden aller Art, die über feste Wellenverbinder
und Anschläge verfügen, entwickelt.
Der Installateur muss Fachmann für Antriebe und Automatisierungstechnik im Wohnungsbau sein und sicherstellen,
dass das motorisierte Produkt nach der Installation den Normen entspricht, die im Installationsland gelten,
namentlich der Rollladennorm EN 13659.
1.2. HAFTUNG
Lesen Sie bitte diese Installationsanleitung sorgfältig durch, bevor Sie den Antrieb montieren und in Betrieb
nehmen. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden
Dokument Sicherheitshinweise.
Der Antrieb muss von einer fachlich qualifizierten Person (Elektrofachkra nach DIN VDE 1000-10) für
Antriebe und Automatisierungen im Haustechnikbereich entsprechend den Somfy-Anweisungen und den
geltenden Vorschrien im Land der Inbetriebnahme installiert werden.
Jede Nutzung des Antriebs zu Zwecken, die über die im vorliegenden Dokument beschriebene bestimmungsgemäße
Verwendung hinausgehen, ist untersagt. Jede Missachtung dieser sowie aller anderen in dieser Anleitung und im
beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher Haung und
Gewährleistungsansprüche durch Somfy.
DerInstallateurhatseineKundenaufdieNutzungs-undWartungsbedingungendesAntriebshinzuweisenundihnendiese
sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss der Installation des Antriebs auszuhändigen.
Gegebenenfalls erforderliche Kundendiensteingriffe auf dem Antrieb sind von einer fachlich qualifizierten Person
(Elektrofachkra nach DIN VDE 1000-10) für Antriebe und Automatisierungen im Haustechnikbereich durchzuführen.
Bei Fragen zur Installation des Antriebs und für weiterführende Informationen wenden Sie sich bitte an Ihren Somfy-
Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.
2. INSTALLATION
Warnung
• Diese Anweisungen sind von der fachlich qualifizierten Person für Antriebe und Automatisierungen im
Haustechnikbereich, die den Antrieb installiert, unbedingt einzuhalten.
• Gültige Normen und Vorschrien bei der Montage berücksichtigen.
Achtung
• Lassen Sie den Antrieb niemals fallen, bewahren Sie ihn vor Erschütterungen, bohren Sie ihn nicht an
und tauchen Sie ihn nicht in Flüssigkeiten.
• Installieren Sie für jeden Antrieb eine eigene Bedieneinheit.
2.1. MONTAGE
2.1.1. Vorbereitung des Antriebs
1) Bringen Sie die erforderlichen Zubehörteile zur Integration des
Antriebs an der Welle an:
• Montieren Sie dazu entweder nur den Mitnehmer aauf dem
Antrieb
• oder bringen Sie den Adapter bund den Mitnehmer cauf
dem Antrieb an.
2) Messen Sie die Länge (L) zwischen dem Innenrand des
Antriebskopfes und dem äußersten Ende des Mitnehmers.
1)
L
L = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a

13
DE
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.1.2. Vorbereitung der Welle
1) Schneiden Sie die Welle je nach Behang auf die gewünschte Länge zu.
2) Entgraten Sie die Welle und entfernen Sie die Späne.
3) Versehen Sie Wellen, die auf der Innenseite glatt sind, mit einer
Ausklinkung mit folgenden Maßen: d=4mm, e=28mm.
2.1.3. Zusammenbau von Antrieb und Welle
1) Führen Sie den Antrieb in die Welle ein.
Positionieren Siebei auf derInnenseite glatten Wellen dieAusklinkung
am Führungszapfen des Adapters.
2) Der Mitnehmer muss im Inneren der Welle gegen Verschieben gut
gesichert werden:
• Fixieren Sie die Welle mit 4 selbstschneidenden Schrauben
(Ø5mm) oder 4 Stahl-Blindnieten (Ø4,8mm) am Mitnehmer,
wobei für die Schrauben/Blindnieten folgende Abstände
einzuhalten sind: zwischen 5 und 15mm bis zur Außenkante
des Mitnehmers unabhängig von der verwendeten Welle.
Achtung
Schrauben bzw. Blindnieten dürfen nur am Mitnehmer
angebracht werden, niemals am Antrieb.
• Oder durch Verwendung einer Aufschraubkappe für Wellen mit Innengewinde.
2.1.4. Anbringen der Wellen-Antriebs-Einheit
1) Montieren und befestigen Sie die Wellen-Antriebs-Einheit auf dem
Gegenlager fund dem Antriebslager g:
Achtung
Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit am
Gegenlager verriegelt ist. Damit wird verhindert, dass sich die
Befestigung der Welle mit dem Antrieb vom Gegenlager löst,
wenn der Rollladen seine untere Endlage erreicht.
2) Verwenden Sie je nach Art des Antriebslagers einen Federring h.
2.2. VERDRAHTUNG
Vorsicht
Errichten, Prufen, Inbetriebsetzen and Fehlerbehebung der Anlage darf nur von einer Elektrofachkra
durchgefuhrt werden (DIN VDE 1000-100).
Achtung
• Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
• Befestigen Sie die Kabel so, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.
• Wenn der Antrieb im Freien eingesetzt wird und wenn ein Versorgungskabel des Typs H05-VVF verwendet
wird, muss dieses in einem UV-beständigen Kabelrohr, zum Beispiel in einem Kabelkanal verlegt werden.
• Das Kabel des ILMO250io lässt sich abnehmen. Wenn es beschädigt wurde, muss es durch ein gleichartiges
Kabel ersetzt werden.
• Achten Sie darauf, dass das Netzkabel des Antriebs zugänglich bleibt, damit es problemlos ausgewechselt
werden kann.
• Sehen Sie eine Schleife im Netzkabel vor, um das Eindringen von Wasser in den Antrieb zu vermeiden!
3)
1) 2)
de
15 mm
5 mm
L
1)
2)
1)
2)
h
f
g

14
DE ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
- Unterbrechen Sie die Spannungsversorgung.
- Schließen Sie den Antrieb entsprechend den Angaben in
der nachstehenden Tabelle an:
230V 50 Hz
1Phase Braun
2Neutralleiter Blau
3Schutzleiter Grün/gelb
2.3. INBETRIEBNAHME
Diese Anleitung beschreibt die Inbetriebnahme mit Hilfe einer lokalen io-homecontrol® Somfy-Bedieneinheit.
Eine lokale io-homecontrol® Somfy-Bedieneinheit ist ein unidirektionaler Funksender .
Für bestimmte io-homecontrol® Funksender sind die Abläufe anders. Bitte folgen Sie in diesem Fall der Anleitung
des jeweiligen Senders.
Befolgen Sie die folgenden Schritte für die schnelle Inbetriebnahme:
Schritt 1: Identifizieren der bereits erfolgten Einstellungen (Kapitel 2.3.1)
Schritt 2: Voreinlernen der Bedieneinheit (Kapitel 2.3.2)
Es sind keine Einstellungen vorzunehmen: Die Endlagen und die Drehrichtung werden automatisch eingestellt.
Schritt 3: Einlernen der ersten Bedieneinheit (Kapitel 2.3.3)
Schritt 4: Überprüfung der Drehrichtung (Kapitel 2.3.4)
Schritt 5 (optional): Änderung der Drehrichtung (Kapitel 2.3.5)
2.3.1. Identifizieren der bereits erfolgten Einstellungen
Zu jeder Zeit darf nur ein Antrieb mit Spannung versorgt werden.
DerStatusdesAntriebslässtsichüberzweiverschiedeneReaktionenermitteln.UnterbrechenSiedieStromversorgung
eines einzelnen Antriebs für 2 Sekunden, um den Status des Antriebs zu ermitteln:
Reaktion 1:
Beim Einschalten führt der Behang keine kurze Auf- und Abbewegung aus und reagiert nicht auf die Betätigung der
Tasten der Bedieneinheit.
Es ist noch keine Bedieneinheit eingelernt.
- Gehen Sie zum Kapitel Voreinlernen der Bedieneinheit (Kapitel 2.3.2).
Reaktion 2:
Beim Einschalten führt der Behang keine kurze Auf- und Abbewegung aus, reagiert aber auf die Betätigung der
Tasten der Bedieneinheit.
Die Inbetriebnahme wurde bereits durchgeführt.
- Gehen Sie zum Kapitel 3. Bedienung und Wartung.
230 V 50 Hz
1
OFF
2 3

15
DE
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3.2. Voreinlernen der Bedieneinheit
Beachten Sie bei einem Malineo Kapitel 2.3. Inbetriebnahme.
1) Schalten Sie die Spannungsversorgung ein.
2) Drücken Sie gleichzeitig kurz die Tasten AUF und AB der
Bedieneinheit:
Der Behang bestätigt mit einer kurzen Auf- und Abbewegung:
Diese Bedieneinheit ist im Antrieb voreingelernt.
Der Antrieb befindet sich für ≈10 Minuten im Programmiermo-
dus.
Diese Vorprogrammierung wird gelöscht, wenn die Stromversorgung des Antriebs unterbrochen wird, bevor eine
Bedieneinheit definitiv eingelernt ist.
Es sind keine Einstellungen vorzunehmen: Die Endlagen werden automatisch eingestellt.
2.3.3. Einlernen der ersten Bedieneinheit
Wenn der Antrieb nicht mehr im Programmiermodus ist, wiederholen Sie bitte den Schritt 2 (Kapitel 2.3.2) vor der
Ausführung dieses Schrittes.
Beachten Sie bei einem Malineo Kapitel 2.3. Inbetriebnahme.
Einige Bedieneinheiten haben ON/OFF-Tasten (Ein/Aus). Drücken Sie, um sie zu aktivieren, die ON/OFF-Taste auf
der Rückseite der Bedieneinheit.
Der Antrieb ist im Programmiermodus:
• Drücken Sie kurz die PROG-Taste der einzulernenden lokalen
io-homecontrol® Somfy-Bedieneinheit.
Der Behang führt eine kurze Auf- und Abbewegung aus: Die-
se Bedieneinheit ist eingelernt.
2.3.4. Überprüfung der Drehrichtung
Die Drehrichtung des Antriebs wird während der ersten Zyklen automatisch eingestellt.
Bei den ersten Bewegungen können die Fahrtrichtungsbefehle AUF und AB vertauscht sein. Sie passen sich jedoch
ohne weitere Einstellungen automatisch an:
• Führen Sie 1 bis 3 komplette Zyklen von Anschlag zu Anschlag durch, ohne zwischen den Anschläge
anzuhalten.
- Sobald die Drehrichtung korrekt ist, ist die Inbetriebnahme beendet: Gehen Sie zum Kapitel 3. Bedienung
und Wartung.
- Wenn nach 3 vollständigen Zyklen die Drehrichtung nicht korrekt ist, siehe 2.3.5.
Für einen Rollladen von weniger als 0,5 m² (0,6 m x 0,7 m) siehe 2.4.1. Fragen zum ILMO2 50 io?
2.3.5. Optional: Änderung der Drehrichtung
Wenn nach 3 vollständigen Zyklen die Drehrichtung nicht korrekt ist, führen Sie folgende Schritte aus:
1) Fahren Sie den Behang auf halbe Höhe.
2) Drücken Sie gleichzeitig die Tasten AUF und AB der Bedieneinheit,
bis der Antrieb mit einer kurzen Auf- und Abbewegung bestätigt.
3) Halten Sie die my-Taste der Bedieneinheit gedrückt, bis der Antrieb
mit einer kurzen Auf- und Abbewegung bestätigt.
Die Drehrichtung wurde geändert.
4) Drücken Sie die AUF-Taste der Bedieneinheit, um die Drehrichtung
zu überprüfen.
Sobald die Drehrichtung korrekt ist, ist die Inbetriebnahme
beendet: Gehen Sie zum Kapitel 3. Bedienung und Wartung.
1) 2)
ON
, 
12
43
PROG , 
PROG.
3) 4)
1) 2)

16
DE ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION
2.4.1. Fragen zum ILMO250io?
Problem Mögliche Ursachen Lösungen
Der Behang
funktioniert nicht.
Die Verkabelung ist fehlerha. Die Verkabelung überprüfen und ggf. ändern.
Der Überhitzungsschutz des Antriebs wurde
ausgelöst. Warten Sie ab, bis der Antrieb abgekühlt ist.
Die Batterie der Bedieneinheit ist schwach. Überprüfen Sie die Batteriespannung und
wechseln Sie ggf. die Batterie aus.
Die Bedieneinheit ist nicht kompatibel. Die Kompatibilität überprüfen und die Bedienein-
heit ggf. austauschen.
Die verwendete Bedieneinheit ist im Antrieb
nicht eingelernt. Verwenden Sie eine eingelernte Bedieneinheit oder lernen Sie diese Bedieneinheit ein.
Die Drehrichtung des
Antriebs wird nicht
automatisch eingestellt.
Es handelt sich um einen kleinen Rollladen
von weniger als 0,6 m x 0,7 m (ca. 0,5 m²).
Wenn nach 3 vollständigen Zyklen
die Drehrichtung nicht korrekt ist, ändern
Sie die Drehrichtung (siehe Kapitel 2.3.5.).
2.4.2. Austausch einer verlorenen oder beschädigten Somfy-Bedieneinheit
Achtung
Führen Sie die doppelte Spannungsunterbrechung nur an dem Behang durch, der zurückgesetzt werden
soll!
Durch diese Rücksetzung werden alle lokalen Bedieneinheiten gelöscht. Die Sensoren sowie die Einstellung
der Endlagen und der Lieblingsposition (my-Position) bleiben dagegen gespeichert.
1) Fahren Sie den Behang auf halbe Höhe.
2) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
3) Schalten Sie die Spannungsversorgung für 5 bis 15 Sekunden
wieder ein.
4) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
5) Schalten Sie die Spannungsversorgung wieder ein: Der Behang
bewegt sich einige Sekunden lang. (Befindet sich der Behang in
der oberen oder unteren Endlage, führt er eine kurze Auf- und
Abbewegung aus.)
6) Drücken Sie die PROG-Taste der neuen Bedieneinheit, bis der
Behang mit einer kurzen Auf- und Abbewegung bestätigt.
Die neue Bedieneinheit ist jetzt eingelernt und alle anderen Be-
dieneinheiten wurden gelöscht.
2.4.3. Rücksetzung auf Werkseinstellung
Achtung
Führen Sie die doppelte Spannungsunterbrechung nur an dem Behang durch, der zurückgesetzt werden soll!
Beim Zurücksetzen werden alle Bedieneinheiten, Sensoren und Einstellungen der Endlagen gelöscht.
Die Lieblingsposition (my-Position) wird ebenfalls zurückgesetzt.
6)
my
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
12
43
6)
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
my
X2
PROG  
12
43

17
DE
ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1) Fahren Sie den Behang auf halbe Höhe.
2) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
3) Schalten Sie die Spannungsversorgung für 5 bis 15 Sekunden
wieder ein.
4) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
5) Schalten Sie die Spannungsversorgung wieder ein: Der Behang bewegt
sich einige Sekunden lang. (Befindet sich der Behang in der oberen oder
unteren Endlage, führt er eine kurze Auf- und Abbewegung aus.)
6) Halten Sie die PROG-Taste der lokalen Somfy-Bedieneinheit für
ca. 7 Sekunden gedrückt, bis der Behang mit einer Auf- und
Abbewegung bestätigt:
Der Antrieb wurde jetzt in seine Werkseinstellung zurückgesetzt.
Nehmen Sie die Inbetriebnahme wieder auf (siehe 2.3.
Inbetriebnahme).
2.4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION
2.4.1. Fragen zum ILMO250io?
Problem Mögliche Ursachen Lösungen
Der Behang
funktioniert nicht.
Die Verkabelung ist fehlerha. Die Verkabelung überprüfen und ggf. ändern.
Der Überhitzungsschutz des Antriebs wurde
ausgelöst. Warten Sie ab, bis der Antrieb abgekühlt ist.
Die Batterie der Bedieneinheit ist schwach. Überprüfen Sie die Batteriespannung und
wechseln Sie ggf. die Batterie aus.
Die Bedieneinheit ist nicht kompatibel. Die Kompatibilität überprüfen und die Bedienein-
heit ggf. austauschen.
Die verwendete Bedieneinheit ist im Antrieb
nicht eingelernt. Verwenden Sie eine eingelernte Bedieneinheit oder lernen Sie diese Bedieneinheit ein.
Die Drehrichtung des
Antriebs wird nicht
automatisch eingestellt.
Es handelt sich um einen kleinen Rollladen
von weniger als 0,6 m x 0,7 m (ca. 0,5 m²).
Wenn nach 3 vollständigen Zyklen
die Drehrichtung nicht korrekt ist, ändern
Sie die Drehrichtung (siehe Kapitel 2.3.5.).
2.4.2. Austausch einer verlorenen oder beschädigten Somfy-Bedieneinheit
Achtung
Führen Sie die doppelte Spannungsunterbrechung nur an dem Behang durch, der zurückgesetzt werden
soll!
Durch diese Rücksetzung werden alle lokalen Bedieneinheiten gelöscht. Die Sensoren sowie die Einstellung
der Endlagen und der Lieblingsposition (my-Position) bleiben dagegen gespeichert.
1) Fahren Sie den Behang auf halbe Höhe.
2) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
3) Schalten Sie die Spannungsversorgung für 5 bis 15 Sekunden
wieder ein.
4) Schalten Sie die Spannungsversorgung für 2 Sekunden aus.
5) Schalten Sie die Spannungsversorgung wieder ein: Der Behang
bewegt sich einige Sekunden lang. (Befindet sich der Behang in
der oberen oder unteren Endlage, führt er eine kurze Auf- und
Abbewegung aus.)
6) Drücken Sie die PROG-Taste der neuen Bedieneinheit, bis der
Behang mit einer kurzen Auf- und Abbewegung bestätigt.
Die neue Bedieneinheit ist jetzt eingelernt und alle anderen Be-
dieneinheiten wurden gelöscht.
2.4.3. Rücksetzung auf Werkseinstellung
Achtung
Führen Sie die doppelte Spannungsunterbrechung nur an dem Behang durch, der zurückgesetzt werden soll!
Beim Zurücksetzen werden alle Bedieneinheiten, Sensoren und Einstellungen der Endlagen gelöscht.
Die Lieblingsposition (my-Position) wird ebenfalls zurückgesetzt.
6)
my
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
12
43
6)
2 s
15 s
5 s
1)
5)
3)
2)
4)
OFF
OFF
ON
ON
2 s
my
X2
PROG  
12
43

18
DE ILMO2 50 io
Copyright©2018-2020 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. BEDIENUNG UND WARTUNG
Dieser Antrieb ist wartungsfrei.
3.1. AUF UND ABTASTEN
Um den Rollladen komplett ein- oder auszufahren, drücken Sie kurz auf
die Taste AUF oder AB.
3.2. FUNKTION STOP
Der Behang ist gerade in Bewegung.
• Drücken Sie kurz auf die Taste my: Der Behang wird
automatisch angehalten.
3.3. LIEBLINGSPOSITION MYPOSITION
Neben der oberen und unteren Endlage ist im ILMO250io standardmäßig eine Zwischenposition, die sogenannte
Lieblings- oder my-Position, gespeichert.
Die Lieblingsposition ist erst zugänglich, wenn der Antrieb seine Endlagen gefunden hat.
Verwendung der Lieblingsposition (my-Position):
• Drücken Sie kurz auf die Taste my: Der Behang bewegt
sich und hält an der voreingestellten Lieblingsposition
(my-Position) an.
Zur Änderung oder zum Löschen der Lieblingsposition
(my-Position) siehe 3.4. Weitere Einstellungen.
3.4. WEITERE EINSTELLUNGEN
3.4.1. Ändern der Lieblingsposition (my-Position)
1) Fahren Sie den Behang in die gewünschte Lieblingsposition
(my-Position).
2) Halten Sie die my-Taste für etwa 5 Sekunden gedrückt, bis der
Behang eine kurze Auf- und Abbewegung ausführt:
Die gewünschte neue Lieblingsposition (my-Position) ist jetzt
gespeichert.
3.4.2. Löschen der Lieblingsposition (my-Position)
1) Drücken Sie auf die Taste my: Der Behang bewegt sich und hält an
der voreingestellten Lieblingsposition (my-Position) an.
2) Drücken Sie die my-Taste erneut und halten Sie sie gedrückt, bis
sich der Behang in Bewegung setzt:
Die Lieblingsposition (my-Position) ist gelöscht.
3.4.3. Hinzufügen/Löschen von Somfy-Bedieneinheiten und Somfy-Sensoren
Wir verweisen auf die Gebrauchsanleitung der betreffenden Geräte.
my
my
1) 2)
my
1) 2)
my my
