1. DOMAINE D’APPLICATION ET RESPONSABILITÉ
1.1 DOMAINE D’APPLICATION
La motorisation Sonesse 50 est conçue pour motoriser tous les types de stores d’intérieur
(stores rouleaux, stores bateaux, stores romains, stores vénitiens et écrans de projection), à l’ex-
ception des pantographes.
La motorisation Sonesse 50 est conçue pour motoriser des stores rouleaux multi-banding.
La motorisation Sonesse 50 est conçue pour motoriser plusieurs stores rouleaux en même temps,
si ceux-ci sont reliés entre eux par une équerre d’entraînement.
La motorisation Sonesse 50 n’est pas conçue pour être utilisée avec un ressort de compensation.
Toute utilisation hors du domaine d’application est interdite, en particulier:
La motorisation Sonesse 50 n’est pas conçue pour les stores d’extérieur (ex: stores verticaux d’exté-
rieur, volets roulants, ...)
La motorisation Sonesse 50 a été développée pour répondre au besoin de motorisation des
stores d’intérieur.
Elle apporte confort et bien être à l’utilisateur grâce à son faible niveau acoustique.
Pour en savoir plus et optimiser la performance acoustique de votre store d’intérieur, n’hésitez
pas à contacter un interlocuteur Somfy.
Cette notice d’installation et d’utilisation s’applique à tous les Sonesse 50 quelles que soient
les déclinaisons de couple/vitesse, de technologies de pilotage et de tête moteur (tête étoile
ou tête ronde).

3
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
1.2 RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation Sonesse 50, lire attentivement cette notice d’ins-
tallation et d’utilisation. Outre les instructions décrites dans cette notice, respecter égale-
ment les consignes détaillées dans le document joint Consignes de sécurité.
La motorisation Sonesse 50 doit être installée par un professionnel de la motorisation et
de l’automatisation de l’habitat, conformément aux instructions de Somfy et à la régle-
mentation applicable dans le pays de mise en service.
Toute utilisation de la motorisation Sonesse 50 hors du domaine d’application décrit ci-dessus
HVWLQWHUGLWH(OOHH[FOXUDLWFRPPHWRXWLUUHVSHFWGHVLQVWUXFWLRQV¿JXUDQWGDQVFHWWHQRWLFHHW
dans le document joint Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la moto-
risation Sonesse 50 et doit leur transmettre les instructions d’utilisation et de maintenance,
ainsi que le document joint Consignes de sécurité, après l’installation de la motorisation
Sonesse 50. Toute opération de Service Après-Vente sur la motorisation Sonesse 50 nécessite
l’intervention d’un professionnel de la motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation Sonesse 50 ou pour obtenir des
informations complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.
com.
2. INSTALLATION
Consignes à suivre impérativement par le professionnel de la motorisation et de l’auto-
matisation de l’habitat réalisant l’installation de la motorisation Sonesse 50.
Ne jamais laisser tomber, choquer, percer, immerger la motorisation.
Installer un point de commande individuel pour chaque motorisation.
2.1. MONTAGE
2.1.1. Préparation de la motorisation
1) Monter les accessoires nécessaires à l’intégration de la
motorisation dans le tube d’enroulement :
6RLWXQLTXHPHQWODURXHasur la motorisation.
6RLWODFRXURQQHbet la roue csur la motorisation.
2) Mesurer la longueur (L1) entre le bord intérieur de la
tête de la motorisation et l’extrémité de la roue.
2.1.2. Préparation du tube
1) Couper le tube d’enroulement à la longueur désirée en
fonction du produit motorisé.
2) Ébavurer le tube d’enroulement et éliminer les
copeaux.
3) Pour les tubes d’enroulement lisses à l’intérieur,
découper une encoche selon les cotes suivantes :
d= 4 mm / 0.16 In ; e= 28 mm / 1.1 In.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
de
1
1
1
Avertissement Sécurité! Attention! Information ȁMontée VDescente
1

4
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
2.1.3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube d’enroulement.
Pour les tubes d’enroulement lisses à l’intérieur,
positionner l’encoche découpée sur l’ergot de la
couronne.
2) La roue doit être bloquée en translation dans le tube
d’enroulement:
 6RLW HQ ¿[DQW OH WXEH G¶HQURXOHPHQW VXU OD URXH
à l’aide de 4 vis parker Ø 5 mm ou 4 rivets pop
acier Ø 4,8 mm placés entre 5 mm et 15 mm de
l’extrémité extérieure de la roue, quel que soit le tube
d’enroulement.
/HVYLVRXOHVULYHWVSRSQHGRLYHQWSDVrWUH¿[pVVXU
la motorisation mais uniquement sur la roue.
 Soit par l’utilisation d’un stop roue, pour les tubes non lisses.
2.1.4. Montage de l’ensemble tube - motorisation
 0RQWHU HW ¿[HU O¶HQVHPEOH WXEHPRWRULVDWLRQ VXU OH
support embout f et sur le support motorisation g:
S’assurer que l’ensemble tube-motorisation est
verrouillé sur le support embout. Cette opération
permet d’éviter à l’ensemble tube-motorisation de
VRUWLUGHOD¿[DWLRQGXVXSSRUWHPERXWORUVTXHOHYROHW
URXODQWDUULYHHQ¿QGHFRXUVHEDVVH
2) Suivant le type de support, mettre l’anneau d’arrêt hen
place.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
1
2.2. CÂBLAGE
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Le câble du Sonesse 50 est démontable. S’il est endommagé, le remplacer à l’identique.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans
la motorisation !
- Couper l’alimentation secteur.
- Connecter la motorisation selon les informations du tableau ci-dessous :
1
1
1
Neutre Phase Terre
230V-50Hz Bleu Marron Jaune/
Vert
220V-60Hz
120V-60Hz Blanc Noir Vert
3 x 0.75 mm2
3 x 1,5 mm2
1
2
3

5
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
2.3. MISE EN SERVICE
2.3.1. Pré-enregistrement du point de commande RTS
1) Mettre sous tension.
2) Appuyer en même temps sur les touches ȁ/ V
du point de commande RTS: Le produit motorisé fait
un va-et-vient (rapide montée et descente), le point
de commande RTS est préenregistré dans le moteur.
La motorisation est en mode programmation pendant
§PLQ
2.3.2. Contrôle du sens de rotation
1) Appuyer sur la touche ȁdu point de commande
RTS :
a) Si le produit motorisé monte (a), le sens de
rotation est correct : Passer au paragraphe
©5pJODJHGHV¿QVGHFRXUVHª
b) Si le produit motorisé descend (b), le sens de
rotation est incorrect : Passer à l’étape suivante.
2) Appuyer sur la touche my du point de commande
RTS jusqu’au va-et-vient du produit motorisé :
/HVHQVGHURWDWLRQHVWPRGL¿p
3) Appuyer sur la touche ȁdu point de commande
RTS pour contrôler le sens de rotation.
2.3.3. 5pJODJHGHV¿QVGHFRXUVH
/HV¿QVGHFRXUVHSHXYHQWrWUHUpJOpHVGDQVQ¶LPSRUWHTXHORUGUH
1) Monter le produit motorisé en position haute
souhaitée en appuyant sur la touche ȁ.
2) Appuyer simultanément sur les touches my et V
jusqu’au mouvement du produit motorisé.
/D¿QGHFRXUVHKDXWHHVWPpPRULVp
3)Appuyer sur la touche my quand le produit motorisé
atteint la position basse souhaitée. Si besoin, ajuster
la position du produit motorisé avec les touches ȁ
et V.
4) Appuyer simultanément sur les touches my et ȁ
jusqu’au mouvement du produit motorisé.
/D ¿Q GH FRXUVH EDVVH HVW PpPRULVp /H SURGXLW
motorisé monte et s’arrête en position haute.
3RXUFRQ¿UPHUOHV¿QVGHFRXUVHV$SSX\HUVXUOD
touche my jusqu’au va et- vient du produit motorisé.
/HV¿QVGHFRXUVHVVRQWHQUHJLVWUpHV
21
a
b
=
=
1)
2) 3)
1) 2)
3) 4)
5)

6
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
2.3.4. Enregistrement du point de commande RTS
La motorisation est en mode programmation :
-- Faire un appui bref sur le bouton PROG du point de
commande RTS à enregistrer :
ĺ/HSURGXLWPRWRULVpHIIHFWXHXQYDHWYLHQWFHSRLQW
de commande RTS est enregistré dans la motorisation.
Si la motorisation n’est plus en mode programmation, effectuer de nouveau l’Étape
2.3.1, avant de réaliser l’Étape 2.3.4.
2.3.5. Re-UpJODJHGHV¿QVGHFRXUVH
5pDMXVWHPHQWGHOD¿QGHFRXUVHKDXWH
1) Appuyer sur le bouton ȁpour amener le
produit motoriséMXVTX¶DOD¿QGHFRXUVHj
réajuster.
2) Appuyer en même temps sur les touches ȁet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche ȁou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
3RXUFRQ¿UPHUODQRXYHOOH¿QGHFRXUVH
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
5pDMXVWHPHQWGHOD¿QGHFRXUVHEDVVH
1) Appuyer sur le bouton Vpour amener le
produit motoriséMXVTX¶DOD¿QGHFRXUVHj
réajuster.
2) Appuyer en même temps sur les touches ȁet
Vjusqu’au va-et-vient du produit motorisé.
3) Appuyer sur la touche ȁou Vpour déplacer
le produit motorisé vers la nouvelle position
souhaitée.
3RXUFRQ¿UPHUODQRXYHOOH¿QGHFRXUVH
appuyer sur la touche my jusqu’au va-et-vient du
produit motorisé.
PROG.
1) 2)
3) 4)
1) 2)
3) 4)

7
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur le Sonesse 50 ?
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas.
Le câblage est incorrect. &RQWU{OHUOHFkEODJHHWOHPRGL¿HUVL
besoin.
La motorisation est en protection
thermique. Attendre que le moteur refroidisse.
La pile du point de commande
est faible.
Contrôler si la pile est faible et la
remplacer si besoin.
Le point de commande n’est pas
compatible. Contrôler la compatibilité et remplacer le
point de commande si besoin.
Le point de commande utilisé
n’est pas enregistré dans la
motorisation.
Utiliser un point de commande enregistré
ou enregistrer ce point de commande.
Le produit motorisé
est bruyant: La roue et la couronne ne sont
pas bien adaptées au tube utilisé. Remplacer La roue et la couronne
Le produit motorisé est comprimé
entre les supports Ajouter du jeu au niveau des supports
Des copeaux, des vis sont dans
le tube. Nettoyer le tube d’enroulement.

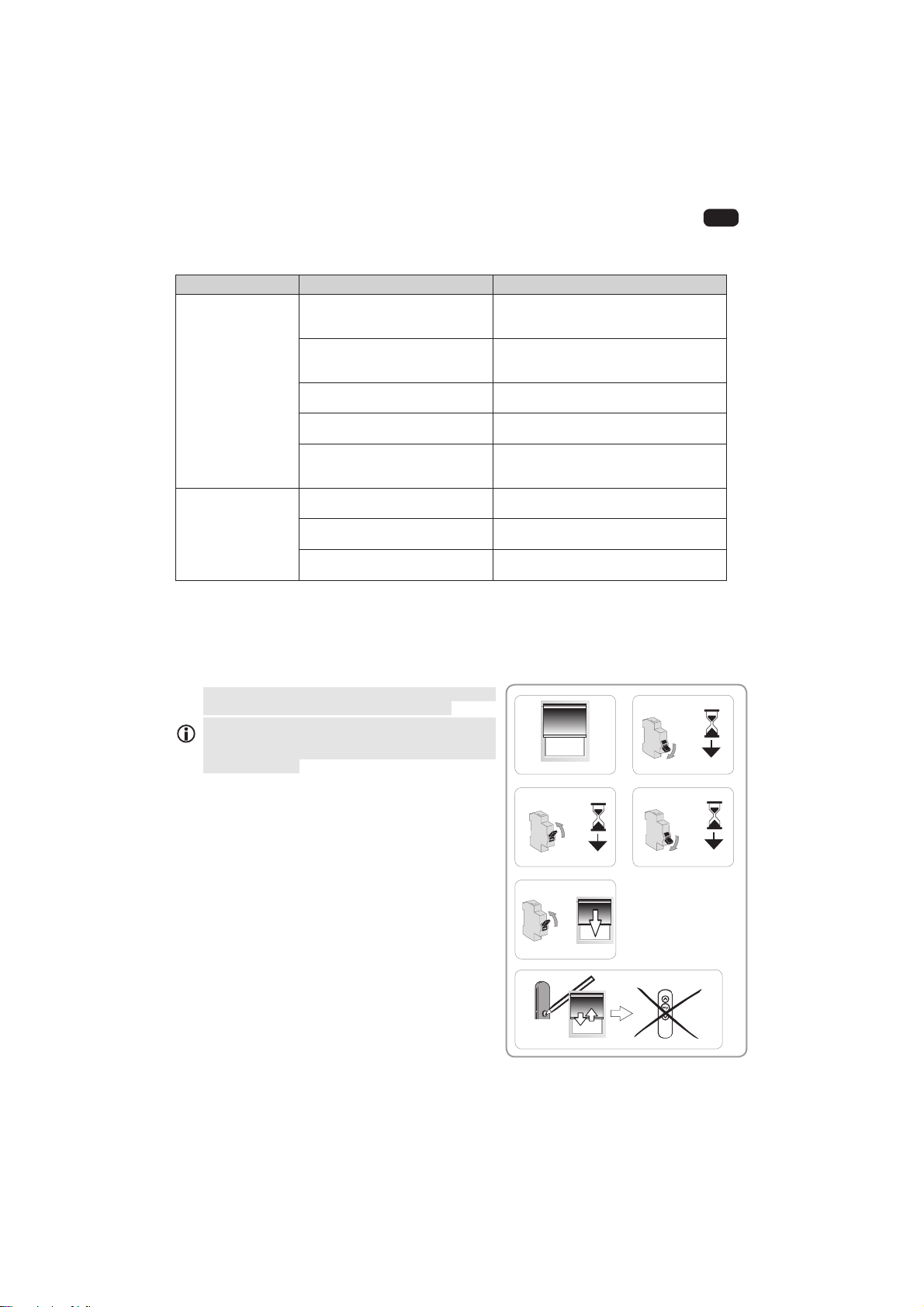

2.4.2. Remplacement d’un point de commande Somfy perdu ou cassé
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande locaux cependant les capteurs, les
UpJODJHVGH¿QGHFRXUVH HW OD SRVLWLRQ IDYRULWH
sont conservés.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit moto-
risé se met en mouvement quelques secondes.
6L O¶DSSOLFDWLRQ HVW HQ ¿Q GH FRXUVH KDXWH RX
basse elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du nouveau point
de commande jusqu’au va-et-vient du produit
motorisé : le nouveau point de commande est
enregistré et tous les autres points de commande
sont effacés.
11) 2)
3) 4)
5)
6)
A
PROG.
B

8
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
5HWRXUHQFRQ¿JXUDWLRQG¶RULJLQH
Ne réaliser la double coupure de courant qu’au
niveau de l’application à remettre à zéro.
Cette remise à zéro supprime tous les points de
commande, tous les capteurs, tous les réglages de
¿QGHFRXUVHHWUpLQLWLDOLVHODSRVLWLRQIDYRULWHP\
de la motorisation.
1) Positionner le produit motorisé à mi-hauteur.
2) Couper l’alimentation secteur pendant 2 s.
3) Remettre l’alimentation secteur entre 5 s et 15 s.
4) Couper l’alimentation secteur pendant 2 s.
5) Remettre l’alimentation secteur : le produit motorisé
se met en mouvement quelques secondes.(Si
O¶DSSOLFDWLRQHVWHQ¿QGHFRXUVH KDXWHRXEDVVH
elle effectuera un bref va-et-vient).
6) Appuyer sur le bouton PROG du point de
commande local Somfy SHQGDQW§VMXVTX¶DX[
deux va-et-vient du produit motorisé :
ĺLa motorisation est réinitialisée en
FRQ¿JXUDWLRQG¶RULJLQH
- Reprendre la mise en service (voir chapitre Mise
en service).
3. UTILISATION ET MAINTENANCE
Cette motorisation ne nécessite pas d’opération de maintenance

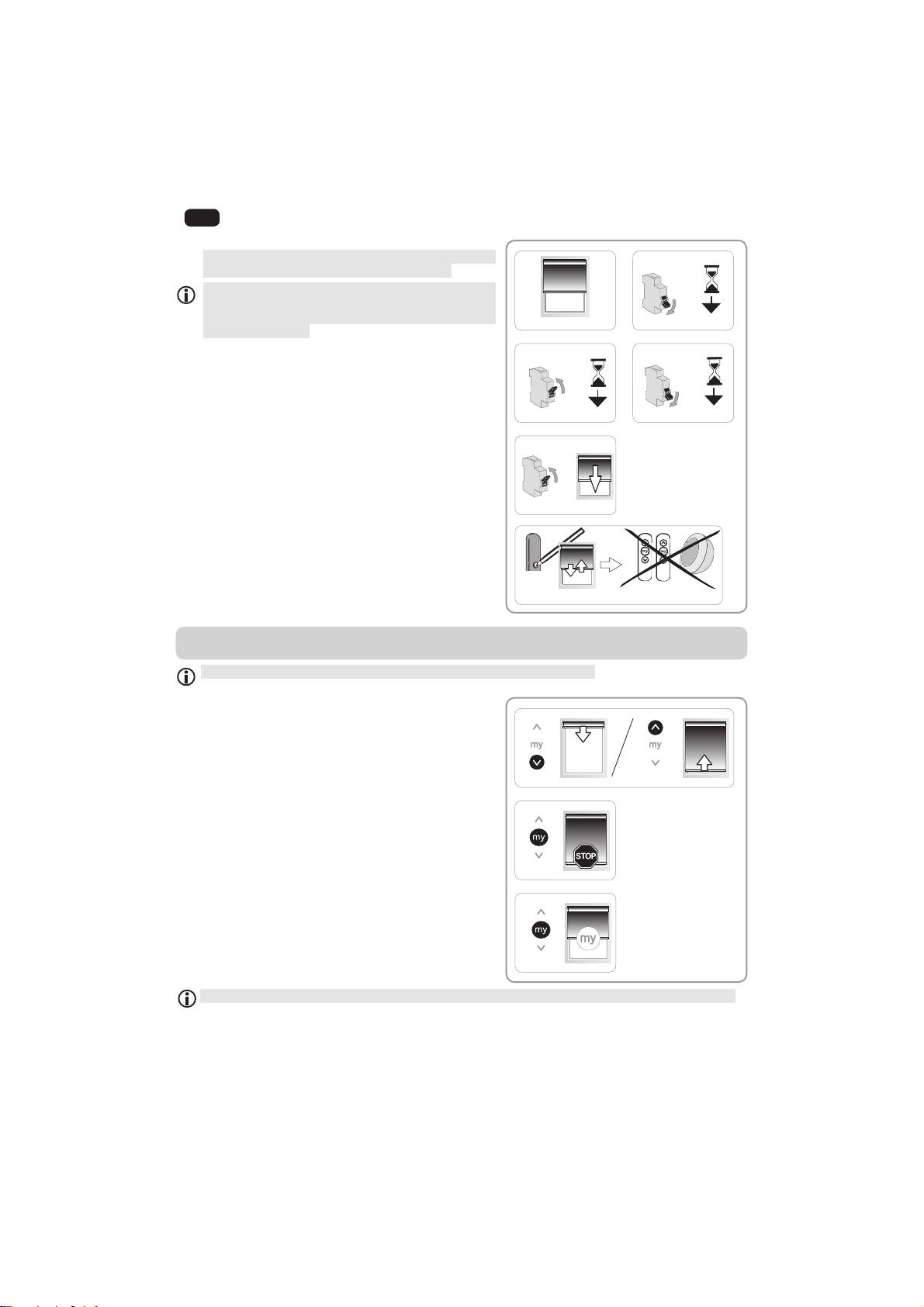

3.1. TOUCHES MONTÉE ET DESCENTE
Un appui bref sur la touche ȁou Vprovoque une
montée ou descente complète du produit motorisé.
3.2. FONCTION STOP
Le produit motorisé est en cours de mouvement.
- Faire un appui bref sur my : le produit motorisé
s’arrête automatiquement.
3.3. POSITION FAVORITE (my)
Une position intermédiaire appelée « position favo-
ULWHP\ªDXWUHTXHODSRVLWLRQKDXWHHWODSRVLWLRQ
basse, est enregistrée par défaut dans le Sonesse
50.
Pour utiliser la position favorite (my) :
- Faire un appui bref sur my : le produit motorisé se
met en mouvement et s’arrête en position favorite
(my).
3RXUPRGL¿HURXVXSSULPHUODSRVLWLRQIDYRULWHP\YRLUFKDSLWUH5pJODJHVVXSSOpPHQWDLUHV
11) 2)
3) 4)
5)
6)
PROG.
A
AB
MY
X 2
C
1)
2)
3)

9
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles
3.4. FONCTIONNEMENT AVEC UN CAPTEUR SOLEIL SOMFY
Se référer à la notice correspondante.
3.5. RÉGLAGES SUPPLÉMENTAIRES

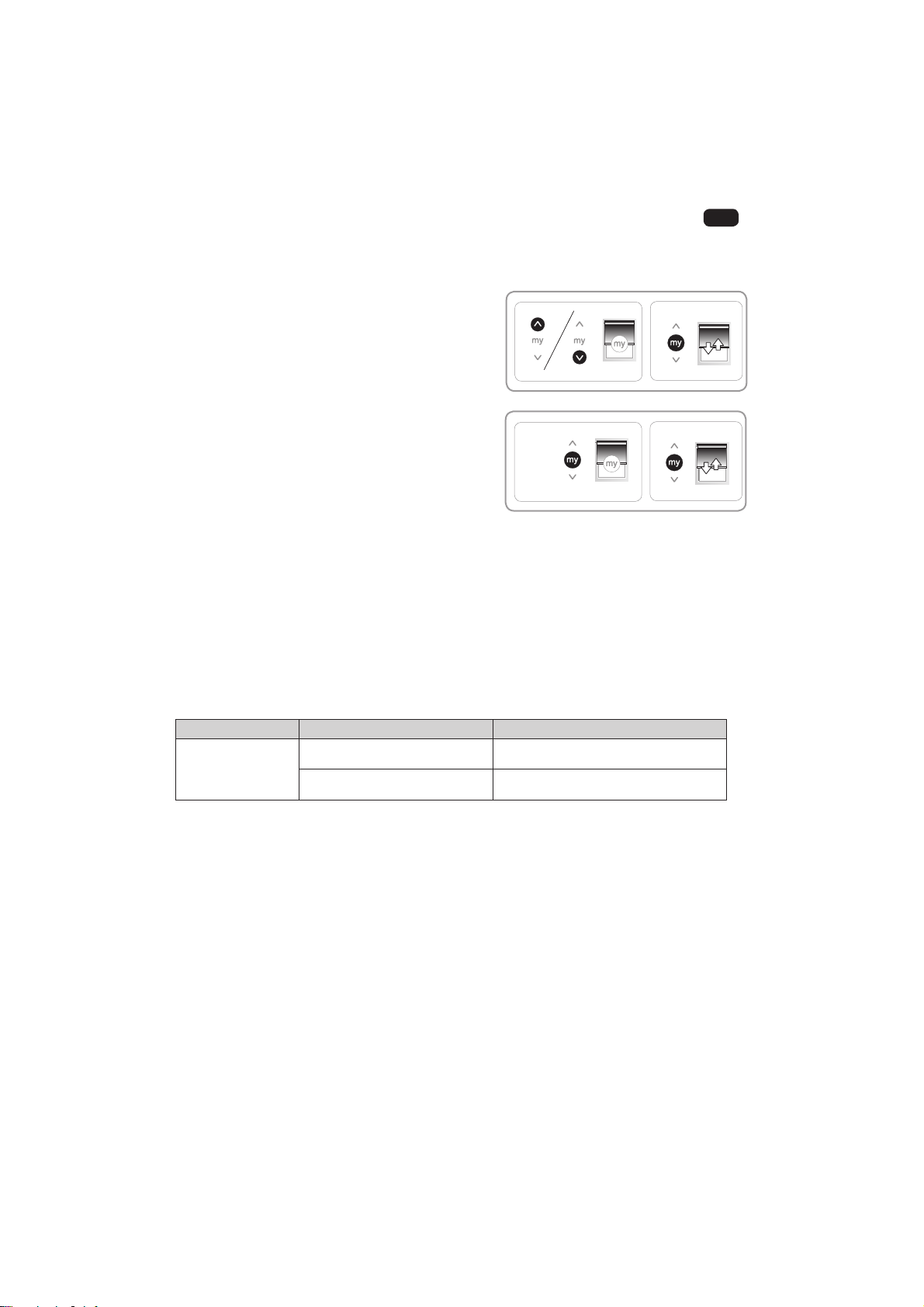

0RGL¿FDWLRQGHODSRVLWLRQIDYRULWHP\
1) Placer le produit motorisé dans la position favorite
(my) souhaitée.
2) Appuyer sur my, SHQGDQW §  V MXVTX¶DX YDHW
vient du produit motorisé : la position favorite (my)
souhaitée est enregistrée.
3.5.2. Suppression de la position favorite (my)
1) Appuyer sur my : le produit motorisé se met en
mouvement et s’arrête en position favorite (my).
2) Appuyer de nouveau sur my jusqu’au mouvement
du produit motorisé : la position favorite (my) est
supprimée.
3.5.3. Ajout/Suppression de points de commande
et capteurs Somfy
Se référer à la notice correspondante.
3.6. ASTUCES ET CONSEILS D’UTILISATION
3.6.1. Questions sur le Sonesse 50 ?
Si le produit motorisé ne fonctionne toujours pas, contacter un professionnel de la motorisation
et de l’automatisation de l’habitat.
3.6.2. Remplacement d’un point de commande Somfy perdu ou cassé
Pour le remplacement d’un point de commande perdu ou cassé, contacter un professionnel de
la motorisation et de l’automatisation de l’habitat.
Constats Causes possibles Solutions
Le produit motorisé
ne fonctionne pas.
La pile du point de commande
est faible.
Contrôler si la pile est faible et la
remplacer si besoin.
La motorisation est en protection
thermique. Attendre que la motorisation refroidisse.
1) 2)
1) 2)

10
FR
Copyright © 2014 Somfy SAS. All rights reserved.Images non contractuelles
4. DONNÉES TECHNIQUES
Alimentation 230V~50Hz 120V~60Hz 220V~ 60Hz
Fréquence radio 433,42 MHz 433,42 MHz 433,42 MHz
Température d’utilisation - 20°C to + 60°C
Indice de protection IP 44
Niveau de sécurité Classe I
Nombre maximal de points
de commandes 12
Nombre maximal de
capteurs 3
Par la présente, Somfy déclare que la motorisation couverte par ces instructions, marquée pour être alimenté en 230V50Hz et
utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles de la Directive Machine 2006/42/EC et de
la Directive R&TTE 1999/5/EC.
8QHGpFODUDWLRQGHFRQIRUPLWp&(GpWDLOODQWOHVQRUPHVHWOHVVSpFL¿FDWLRQVXWLOLVpHVHWSUpFLVDQWWRXVOHVGpWDLOVSRXUO¶LGHQWL¿FDWLRQ
de la motorisation, le nom et l’adresse de la (des) personne(s) autorisée(s) à constituer le dossier technique et habilitée à établir la déclaration
comprenant le lieu et la date d’émission, est disponible à l’adresse Internet www.somfy.com/ce.

11
FR
Copyright © 2014 Somfy SAS. All rights reserved. Images non contractuelles

12 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
CONTENTS
1. Fields of application and liability 12
1.1 Fields of application 12
1.2 liability 13
2. Installation 13
2.1. Installation 13
2.2. Wiring 14
2.3. Commissioning 15
2.4. Tips and recommendations for
installation 17
3. Use and maintenance 18
3.1. Up and Down buttons 18
3.2. STOP function 18
3.3. Favourite position (my) 18
3.4. Operating with a Somfy sun sensor 19
3.5. Additional settings 19
3.6. Tips and recommendations for use 19
4. Technical data 20
ORIGINAL GUIDE
1. FIELDS OF APPLICATION AND LIABILITY
1.1 FIELDS OF APPLICATION
The Sonesse 50 drive is designed to drive all types of indoor awning
(roller blinds, boat blinds, Roman blinds, Venetian blinds and projection screens), excluding
pantographs.
The Sonesse 50 drive is designed to drive multi-banding roller blinds.
The Sonesse 50 drive is designed to drive several roller blinds simultaneously, where these are
interconnected by a drive bracket.
The Sonesse 50 drive is not designed to be used with a compensating spring.
$Q\XVHRXWVLGHWKH¿HOGVRIDSSOLFDWLRQLVSURKLELWHGLQSDUWLFXODU
The Sonesse 50 drive is not designed for outdoor awnings (e.g. outdoor vertical blinds, roller
shutters, etc.)
The Sonesse 50 drive has been developed to meet indoor awning drive requirements.
Its quiet operation ensures user comfort and well-being.
For more information, and to optimise the acoustic performance of your indoor awning, please
contact a Somfy adviser.r.
This operating and installation guide applies to all Sonesse 50 drive torque/speed, control
technology and motor head (star head or round head) versions.

13
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
1.2 LIABILITY
Before installing and using the Sonesse 50 drive, please read operating and installation
guide carefully. In addition to following the instructions given in this guide, the instructions
detailed in the attached Safety instructions document must also be observed.
The Sonesse 50 drive must be installed by a drive and home automation professional,
according to instructions from Somfy and the regulations applicable in the country in
which it is commissioned.
,WLVSURKLELWHGWRXVHWKH6RQHVVHGULYHRXWVLGHWKH¿HOGVRIDSSOLFDWLRQGHVFULEHGDERYH
Such use, and any failure to comply with the instructions given in this guide and in the attached
Safety instructions document, absolves Somfy of any liability and invalidates the warranty.
The installer must inform its customers of the operating and maintenance conditions for the
Sonesse 50 drive and must provide them with the instructions for use and maintenance, and
the attached Safety instructions document, after installing the Sonesse 50 drive. Any After-
Sales Service operation on the Sonesse 50 drive must be performed by a drive and home
automation professional.
If in doubt when installing the Sonesse 50 drive, or to obtain additional information, contact a
Somfy adviser or go to the website www.somfy.com.
2. INSTALLATION
Instructions which must be followed by the drive and home automation professional
installing the Sonesse 50 drive.
Never drop, knock, drill or submerge the drive.
Install a separate control point for each drive.
Never connect two control points to a single motor.
Never connect two motors to a single control point.
2.1. INSTALLATION
2.1.1. Preparing the drive
1) Fit the accessories required to integrate the drive in the
roller tube:
(LWKHU¿WWKHGULYHZKHHOaon the drive.
2U¿WWKHFURZQband the drive wheel con the drive.
2) Measure the length (L1) between the inner edge of the
drive head and the rim of the drive wheel.
2.1.2. Tube preparation
1) Cut the roller tube to the required length, depending on
the motorised product.
2) Deburr the roller tube and remove the swarf.
3) For roller tubes which are smooth inside, cut a notch
with the following measurements:
d= 4 mm /0.16 In ; e= 28 mm /1.1 In.
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
de
1
1
1
Safety warning! Information ȁUp VDown
1Caution!
1

14 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.2. WIRING
Cables which pass through a metal wall must be protected and isolated using a sheath
or sleeve.
Attach cables to prevent any contact with moving parts.
The cable on the Sonesse 50 can be removed. If it is damaged, replace it with an identical
cable.
Leave the drive power supply cable accessible: it must be possible to replace it easily.
Always make a loop in the power supply cable to prevent water entering the drive!
- Switch off the power supply.
- Connect the drive according to the information in the table below:
1
1
2.1.3. Drive/tube assembly
1) Slide the drive into the roller tube.
For roller tubes which are smooth inside, position the
notch previously cut on the boss on the crown.
2) The drive wheel must be locked in place to prevent it
moving along the roller tube:
 7KLVFDQEHGRQHHLWKHUE\¿[LQJWKHUROOHUWXEHWRWKH
drive wheel using 4 x Ø 5 mm self-tapping screws,
or by using 4 x Ø 4.8 mm steel pop rivets placed 5
mm to 15 mm from the outer rim of the drive wheel,
regardless of the roller tube.
The screws or pop rivets must only be attached to
the drive wheel and not to the drive.
 Alternatively, a drive wheel stop can be used for tubes which are not smooth.
2.1.4. Installing the drive/tube assembly
,QVWDOODQG¿[WKHGULYHWXEHDVVHPEO\RQWRWKHHQGEUDFNHWf
and onto the drive bracket g:
Ensure that the drive/tube assembly is secured onto
the end bracket. This operation prevents the drive/
tube assembly from coming out of the end bracket
mounting when the roller blind reaches the lower end
limit position.
'HSHQGLQJRQWKHW\SHRIEUDFNHW¿WWKHVWRSULQJhin
place.
15 mm
5 mm
20 mm
L1
1)
2)
1)
2)
h
g
f
1
1
Neutral Live Earth
230V-50Hz Blue Brown Yellow/
green
220V-60Hz
120V-60Hz White Black Green
3 x 0.75 mm2
3 x 1,5 mm2
1
2
3

15
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.3. COMMISSIONING
2.3.1. Pre-programming the RTS control point
1) Switch on the power supply.
2) Press the ȁ/Vbuttons on the RTS control point at
the same time: The motorised product moves up and
down (fast raising and lowering), and the RTS control
point is pre-programmed in the motor.
7KHPRWRULVDWLRQLVLQSURJUDPPLQJPRGHIRU§PLQ
2.3.2. Checking the direction of rotation
1) Press the ȁbutton on the RTS control point:
a) If the motorised product rises (a), the direction
of rotation is correct: Move onto the section
entitled “Setting the end limits”.
b) If the motorised product lowers (b), the direction
of rotation is incorrect: Move onto the next step.
2) Press the my button on the RTS control point
until the motorised product moves up and down: The
GLUHFWLRQRIURWDWLRQKDVEHHQPRGL¿HG
3) Press the ȁbutton on the RTS control point to
check the direction of rotation.
2.3.3. Setting the end limits
The end limits can be set in any order.
1) Raise the motorised product to the desired position by pressing the ȁbutton.
2) Press the my and Vbuttons at the same time until
the motorised product moves.
The upper end limit is memorised.
3) Press the my button when the motorised product
reaches the desired lowered position. If necessary,
adjust the position of the motorised product using the
ȁand Vbuttons.
4) Press the my and ȁbuttons at the same time until
the motorised product moves.
The lower end limit is memorised. The motorised
product rises and stops in the raised position.
7RFRQ¿UPWKHHQGOLPLWVSUHVVWKHmy button until
the motorised product moves up and down.
The end limits are programmed.
21
a
b
=
=
1)
2) 3)
1) 2)
3) 4)
5)

16 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.3.4. Recording the RTS control point
The motorisation is in programming mode:
-- Quickly press the PROG button on the RTS control
point to be programmed:
ĺ7KH PRWRULVHG SURGXFW PRYHV XS DQG GRZQ WKLV
RTS control point is programmed in the motorisation.
If the motorisation is no longer in programming mode, repeat Step 2.3.1 then perform
Step 2.3.4.
2.3.5. Re-setting the end limits
Readjusting the upper end limit
1) Press the ȁbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the ȁand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the ȁor Vbutton to move the motorised
product to the new desired position.
7RFRQ¿UPWKHQHZHQGOLPLWSUHVVWKHmy
button until the motorised product moves up and
down.
Readjusting the lower end limit
1) Press the Vbutton to bring the motorised
product to the end limit to be readjusted.
2) Press the ȁand Vbuttons at the same time
until the motorised product moves up and down.
3) Press the ȁor Vbutton to move the motorised
product to the new desired position.
7RFRQ¿UPWKHQHZHQGOLPLWSUHVVWKHmy
button until the motorised product moves up and
down.
PROG.
1) 2)
3) 4)
1) 2)
3) 4)

17
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
2.4. TIPS AND RECOMMENDATIONS FOR INSTALLATION
2.4.1. Questions about the Sonesse 50?
Observations Possible causes Solutions
The motorised product
does not operate.
The wiring is incorrect. Check the wiring and modify it if necessary.
The motorisation is in thermal
protection. Wait until the motor cools down.
The control point battery is weak. Check whether the battery is weak and replace
it if necessary.
The control point is not
compatible. Check for compatibility and replace the control point if necessary.
The control point used has not been
programmed into the motor.
Use a programmed control point or program this
control point.
The motorised
product is noisy: The drive wheel and the crown are not
suitable for the tube. Replace the drive wheel and the crown
The motorised product is compressed
between the brackets Increase the play between the brackets
The tube contains swarf and screws. Clean the roller tube.
2.4.2. Replacing a lost or broken Somfy control point
Only switch off the power to the application to
be reset.
This reset deletes all the local control points,
however the sensors, end limit settings and
favourite position are retained.
1) Position the motorised product at the mid-height
position.
2) Cut the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Cut the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the applica-
tion is in the upper or lower limit position, it will
make a brief up and down movement).
6) Press the PROG button on the new control point
until the motorised product moves up and down:
the new control point is programmed and all the
other control points are deleted.
11) 2)
3) 4)
5)
6)
A
PROG.
B

18 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
5HVWRULQJWKHRULJLQDOFRQ¿JXUDWLRQ
Only switch off the power to the application to
be reset.
This reset deletes all control points, all the sensors
and all the end limit settings, and resets the motor’s
favourite position (my).
1) Position the motorised product at the mid-height
position.
2) Cut the power supply for 2 seconds.
3) Switch the power supply back on for 5 to 15
seconds.
4) Cut the power supply for 2 seconds.
5) Switch the power supply back on: the motorised
product moves for a few seconds. (If the application
is at the upper or lower end limit, it will make a brief
up and down movement).
6) Press the PROG button on the Somfy local
control point IRU§VHFRQGVXQWLOWKHmotorised
product moves up and down twice:
ĺThe motorisation is reset to the original
FRQ¿JXUDWLRQ
- Repeat the commissioning procedure (see
Commissioning) section.
3. USE AND MAINTENANCE
This drive is maintenance-free
3.1. UP AND DOWN BUTTONS
Pressing the ȁor Vbutton fully raises or lowers the
motorised product.
3.2. STOP FUNCTION
The motorised product is moving.
-%ULHÀ\ press my: the motorised product stops
automatically.
3.3. FAVOURITE POSITION (my)
Besides the upper and lower positions, an
intermediate position known as the "favourite position
(my)" is programmed as standard in the Sonesse 50.
To use the favourite position (my):
-%ULHÀ\ press my: the motorised product starts to
move, and stops in the favourite position (my).
To modify or delete the favourite (my) position, see
the section entitled "Additional settings".
11) 2)
3) 4)
5)
6)
PROG.
A
AB
MY
X 2
C
1)
2)
3)

19
Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
3.4. OPERATING WITH A SOMFY SUN SENSOR
Refer to the corresponding guide.
3.5. ADDITIONAL SETTINGS
3.5.1. Modifying the favourite position (my)
1) Place the motorised product in the desired favourite
position (my).
2) Press my IRU §  VHFRQGV XQWLO WKH motorised
product moves up and down: the desired favourite
position (my) has been programmed.
3.5.2. Deleting the favourite position (my)
1) Press my: the motorised product starts to move,
and stops in the favourite position (my).
2) Press my again until the motorised product moves:
the favourite position (my) is deleted.
3.5.3. Adding/Deleting Somfy control points and
sensors
Refer to the corresponding guide.
3.6. TIPS AND RECOMMENDATIONS FOR USE
3.6.1. Questions about the Sonesse 50?
If the motorised product still does not work, contact a motorisation and home automation
professional.
3.6.2. Replacing a lost or broken Somfy control point
To replace a lost or broken control point, contact a motorisation and home automation
professional.
Observations Possible causes Solutions
The motorised product
does not operate. The control point battery is weak. Check whether the battery is weak and replace
it if necessary.
The motorisation is in thermal protection
mode. Wait for the motor to cool down.
1) 2)
1) 2)

20 Copyright © 2014 Somfy SAS. All rights reserved.
EN
Images not contractually binding
4. TECHNICAL DATA
Power supply 230V~50 Hz 120V~60 Hz 220V~ 60 Hz
Radio frequency 433.42 MHz 433.42 MHz 433.42 MHz
Operating temperature - 20°C to + 60°C
Index protection rating IP 44
Safety level Class I
Maximum number of control points 12
Maximum number of
sensors 3
Somfy hereby declares that the drive covered by these instructions when marked for input voltage 230V 50Hz when used as
intended according to these instructions, is in compliance with the essential requirements of the Machinery Directive 2006/42/EC
and the R&TTE Directive 1999/5/EC.
$Q(&GHFODUDWLRQRIFRQIRUPLW\GHWDLOLQJVWDQGDUGVDQGVSHFL¿FDWLRQVXVHGDQGVWDWLQJDOOSDUWLFXODUVIRULGHQWL¿FDWLRQRIWKHGULYH
QDPHDQGDGGUHVVRIWKHSHUVRQVDXWKRULVHGWRFRPSLOHWKHWHFKQLFDO¿OHDQGHPSRZHUHGWRGUDZXSWKHGHFODUDWLRQLQFOXGLQJSODFHDQGGDWHRI
issue can be found at the Internet address www.somfy.com/ce.
