SOMFY Roll Up 24 WF RTS Li-ion User manual

Roll Up 24 WF RTS Li-ion
EN Instructions
FR Notice
ES Instrucciones
IT Manuale
PT Instruções
EL Εγχειριδιο
DE Anleitung
RU Инструкции
CS Pokyny
HU Útmutató
PL Instrukcje
RO Instrucțiuni

AR
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 1 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
2
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINAL INSTRUCTIONS
These instructions apply to all Roll Up 24 WF RTS Li-ion drives, the different versions of which are
available in the current catalogue
CONTENTS
GENERAL INFORMATION
Safety intructions
Danger
Indicates a danger which may result in immediate death or serious injury.
Warning
Indicates a danger which may result in death or serious injury.
Precaution
Indicates a danger which may result in minor or moderate injury.
Attention
Indicates a danger which may result in damage to or destruction of the product.
1. PRIOR INFORMATION
1.1. SPHERE OF APPLICATION
Roll Up 24 drive is designed to drive all types of interior blinds except pantographs.
The installer, a home motorisation or home automation professional, must ensure that once the driven
product is installed, it respects the current standards in the country of installation, notably standard EN 13120
relative to interior blinds.
1.2. LIABILITY
Before installing and using the drive, please read these instructions carefully. In addition to the
instructions provided in this guide, please also comply with the instructions set out in the enclosed
Safety instructions document.
The drive must be installed by a home motorisation and automation professional, in accordance with
Somfy’s instructions and the applicable regulations in the country of installation.
Any operation of the drive outside the sphere of application described above is prohibited. Such
operation shall exclude Somfy from all liability and invalidate the Somfy warranty, as will any failure
to comply with the instructions given herein and in the enclosed Safety instructions document.
Aer installing the drive, the installer must inform his customers of the operating and maintenance
conditions for the drive and must pass the operating and maintenance instructions on to them, as
well as the enclosed Safety instructions document. Any Aer-Sales Service operation on the drive
requires intervention by a home motorisation and automation professional.
Should any doubt arise during installation of the drive or for additional information, consult a Somfy
contact or visit www.somfy.com.
1. Prior information 2
1.1. Sphere of application 2
1.2. Liability 2
2. installation 3
2.1. Assembly 3
2.2. Wiring 3
2.3. Commissioning 4
2.4. Tips and advice on installation 5
3. Use and maintenance 8
3.1. Mode selection: roller or tilting mode 8
3.2. Controlling up, down, my: in roller mode 8
3.3. Controlling up, down, my: in tilting mode 8
3.4. Adjusting the tilting speed 8
3.5. Favorite (my) position 9
3.6. Adjusting the speed 9
3.7. Tips and advice on operation 10
3.8. Battery replacement 11
4. Technical data 12
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 2 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
EN
3
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

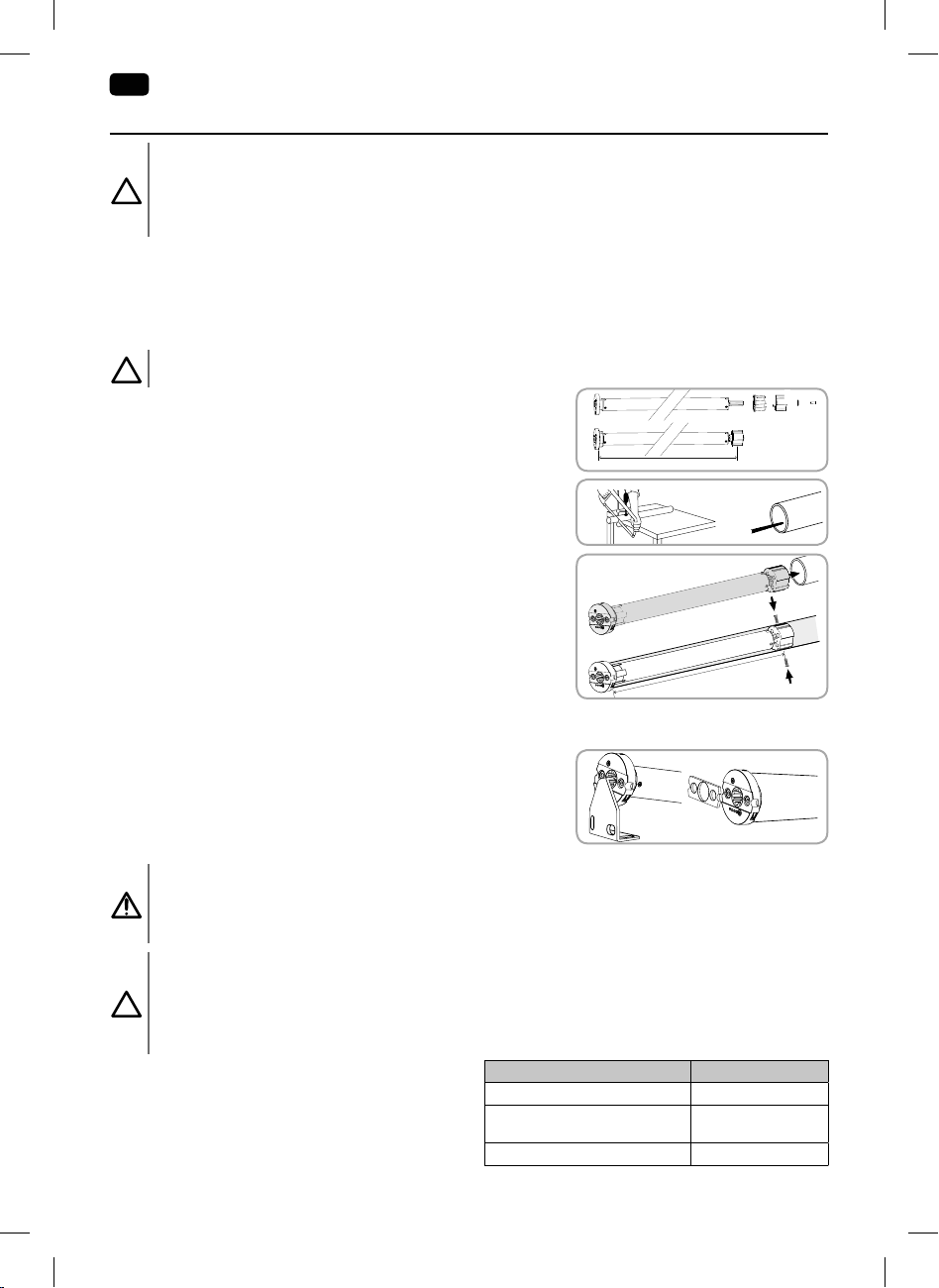

2. INSTALLATION
Attention
• These instructions are mandatory for the home motorisation and automation professional
installing the drive.
• Never drop, knock or puncture the drive or immerse it in liquid.
• Install an individual control point for each drive.
Make sure that LED, programming button and input connection remain visible and easily accessible
after installation.
2.1. ASSEMBLY
2.1.1. Drive preparation
Attention
• Roll Up 24 WF RTS Li-ion: interior diameter of the tube has to be Ø22 mm or greater.
1) Fit the crown (a) and drive wheel (b) to the motor.
2) Measure the length (L) between the end of the drive wheel
and the head end.
2.1.2. Tube preparation
1) Cut the tube to the required length.
2) Deburr the tube and remove the debris.
2.1.3. Drive/tube assembly
1) Slide the drive into the tube. Insert the wheel by aligning
the wheel to the tube profile. Insert the drive half way and
then slide the crown down the drive and insert it in the tube.
Finally, push the motor inside the tube.
2) Not required, but if needed, fix the tube to the drive with
self-tapping screws or steel pop rivets depending on the
dimension (L).
2.1.4. Mounting the tube-drive assembly on the brackets
a) Standard bracket.
b) Drive plate for specific bracket.
For optimal radio reception, the motor antenna should be kept
straight and should be positioned outside of headrail (if used).
2.2. WIRING
Precaution
• To ensure electrical safety, this Class III motor must be powered by a «SELV» voltage source
(Safety Extra Low Voltage).
• The battery level must be below 30% before shipping by air.
Attention
• Use power charger (recommended by Somfy) to charge the drive battery.
• Ensure battery is fully charged prior to installation on site.
• Before setting, it is necessary to charge the battery only if the LED blinks red 5 times when
you press any button on the paired control point.
1) Connect the charger to the drive.
2) When charging is complete, disconnect and
store charger for later use.
The drive will go back to sleep if le untouched
for 15 minutes.
L
1
2
a b
12
1
2
L
a b
LED illuminates Behaviour
Solid Red LED. Charging.
Green LED blinks twice
every 10 seconds. Charging is near completion.
Solid Green. Charging is complete.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 3 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
4
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

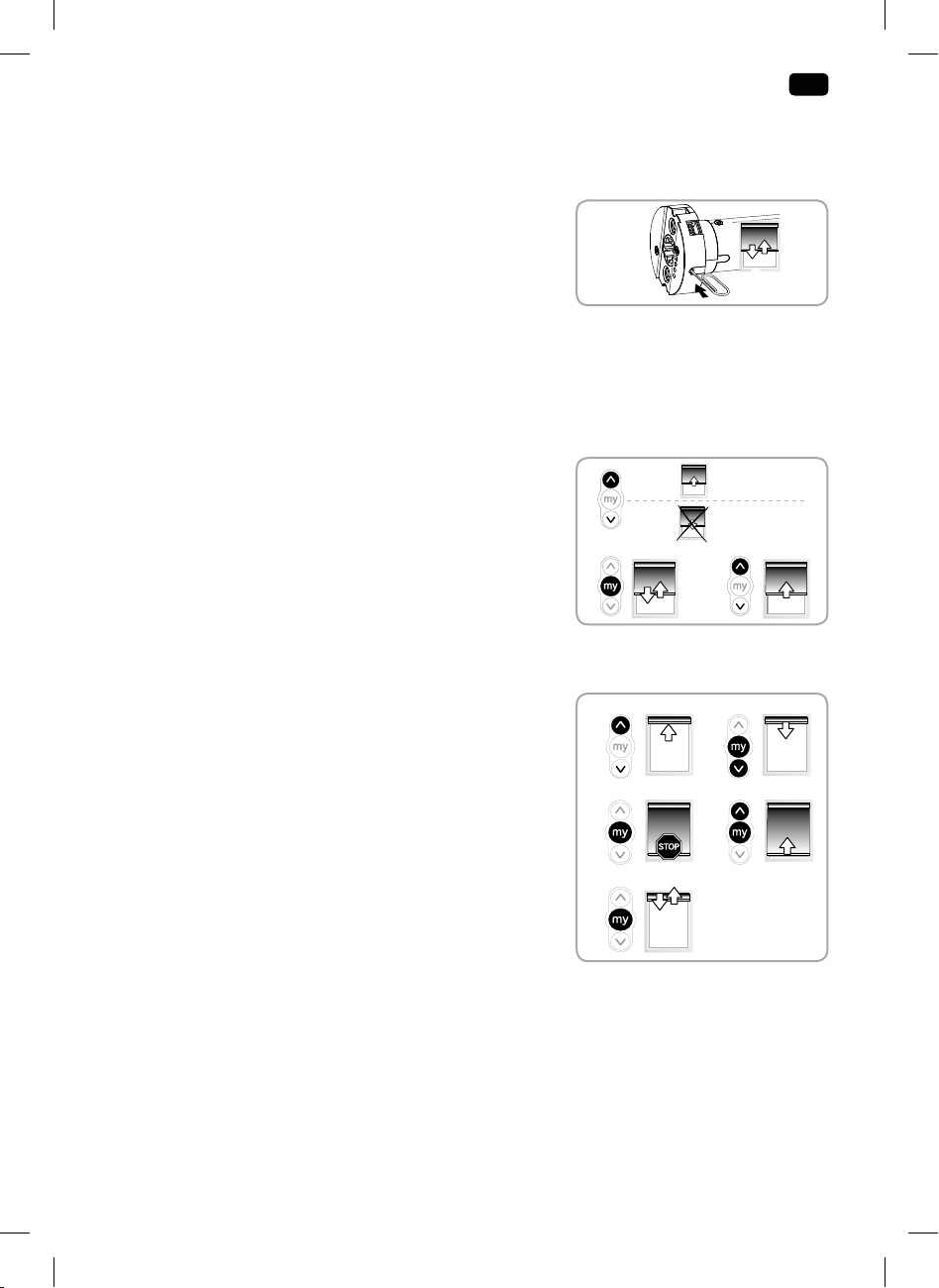

2.3. COMMISSIONING
Orange LED blinks continusly in setting mode.
Green LED blinks once when any order from paired remote is received.
2.3.1. Wake up the drive
For initial unpackaging of drive, wake up the drive by briefly
pressing the motor head programming button or plugging on
the charger.
The driven product briefly moves Up and Down 3 times and LED
lights orange.
2.3.2. Preprogramming the control point
Press the UP and DOWN buttons simultaneously on the control point:
the driven product moves Up and Down and the control point is temporarily programmed to driven
product.
2.3.3. Checking the rotation direction
Press the control point UP button:
a) If the driven product raises (a), the rotation direction is
correct: proceed to section «Setting the end limits».
b) If the driven product is lowers (b), the rotation direction is
incorrect: move to the next step.
• b1) Press the control point MY button until the driven
product moves Up and Down: the rotation direction
has been modified and green LED blinks 5 times.
• b2) Press the control point UP button to confirm the
rotation direction.
2.3.4. Setting the end limits
The end limits can be set in any order.
1) Press and hold the UP button to move the driven product to
the desired Up position. If necessary, adjust the Up position
using the UP or DOWN buttons.
2) To memorize the UP limit: Press the MY and DOWN
buttons simultaneously and release once the driven product
begins to move. The Up limit is now memorized. and green
LED blinks 5 times.
3) Press the MY button when the driven product reaches
the desired Down position. If necessary, adjust the down
position using the UP or DOWN buttons.
4) To memorize the Down limit: Press the MY and UP buttons
simultaneously and release when the driven product begins
to move. The Down limit is now memorized. The driven
product moves up and will stop at its upper limit and green
LED blinks 5 times.
5) To confirm and complete limit programming: Press and hold the MY button until the driven
product briefly moves Up and Down. The end limits are now recorded.
3x
a
b
=
=
b2b1
1 2
3 4
5
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 4 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
EN
5
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

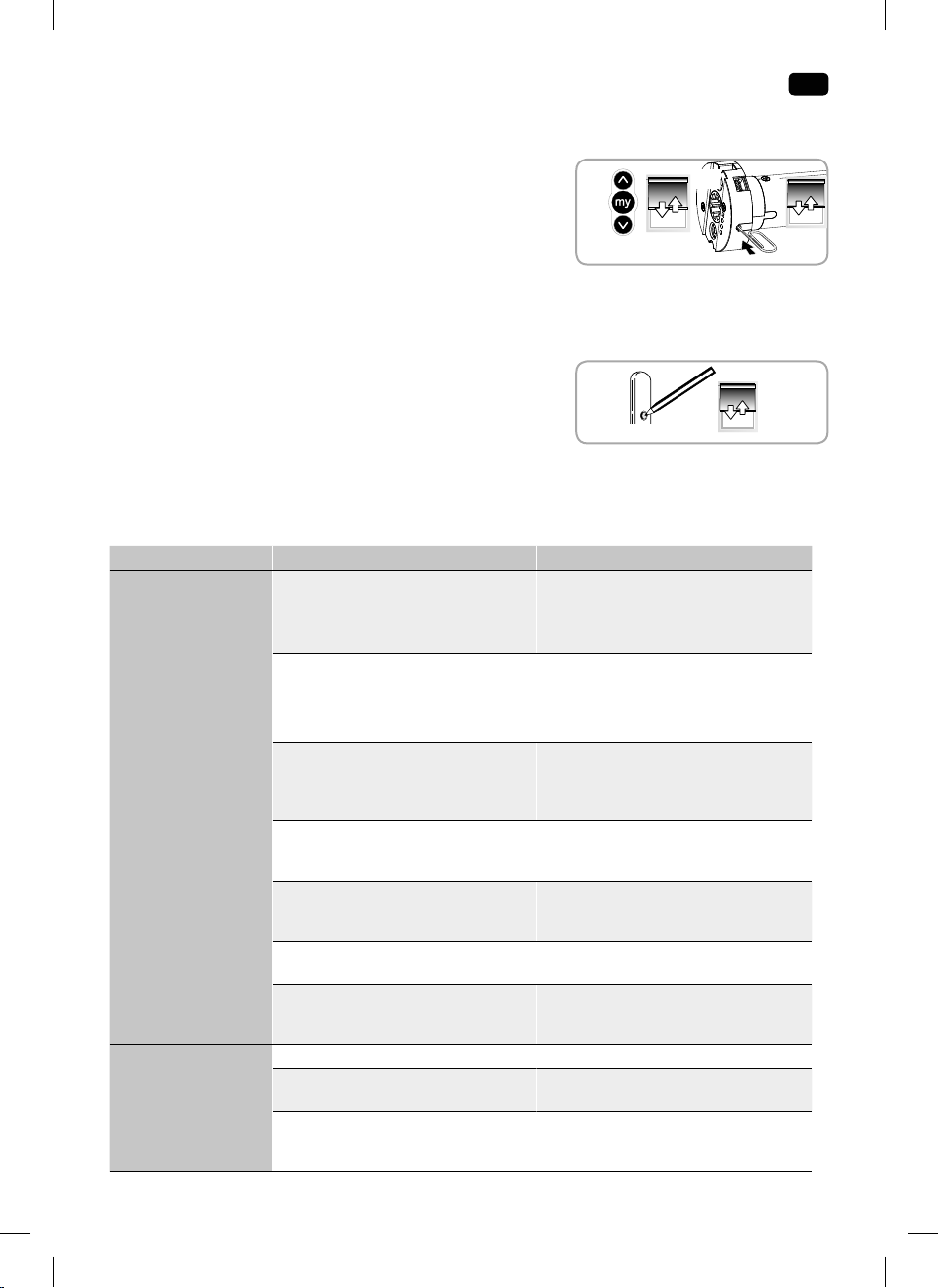

2.3.5. Activate/Deactivate “RTS” radio technology when control point is temporarily
preprogrammed (not paired) to the driven product.
This function is used to deactivate the radio transmission to
save the battery life during shipment, or when the product will
not be used for an extended amount of time (eg: storage).
1) To deactivate the “RTS” Radio Technology Somfy, press the
UP, MY and DOWN buttons simultaneously, until the driven
product briefly moves Up and Down once and green LED
blinks 5 times.
2) To activate the “RTS” Radio Technology Somfy, briefly press the motor head programming button,
the driven product briefly moves Up and Down twice.
2.3.6. Recording “Pairing” the control point
Aer recording the end limits:
Briefly press the control point programming button. The driven
product will briefly move Up and Down to confirm pairing.
The control point is recorded “paired” to driven product and
green LED blinks 5 times.
2.4. TIPS AND ADVICE ON INSTALLATION
2.4.1. Questions about the drive?
Observations Possible causes Solutions
The driven product
does not operate.
Drive battery is low and requires
charge. Red LED blinks 5 times
when any button of a paired
control point is pressed.
Plug in the charger.
The control point battery is low.
LED doesn't light when any
button of a paired control point is
pressed.
Check the battery and replace it as
required.
The control point is not compatible
or not programmed. LED doesn't
light when any button of control
point is pressed.
Check the compatibility or pair the
control point as required referring
to 3.7.1. Adding/Deleting Control
point chapter.
An obstacle hinders the movement
of the driven product. The Red LED
lights fixed on.
Remove the obstacle.
Drive position is out of the end
limits. Red LED blinks 2 times
intermittently and continually.
Proceed to section «Setting the end
limits»
Motor is neither set nor paired.
Orange LED lights fixed on. Proceed to section «Commissioning»
The thermal protection has
activated. LED blinks red
continuously
Wait for the drive to cool down
(LED will switch off)
The driven product
stops too soon.
The end limits are incorrectly set Reset the end limits.
The driven product has exceeded
recommended weight limit. Replace driven product.
Battery is low. Red LED blinks
5 times when any button of a
paired control point is pressed.
Charge the battery.
1 2
2x
PROG.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 5 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
6
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Observations Possible causes Solutions
Setting is not
allowed. The drive
moves briefly
3 times in one
direction and 3 times
in the other direction
Red LED blinks
3 times and 3 times
intermittently.
Maximum number of control points
reached. Erase control points from memory referring to add a new control point
2.4.5. Erasing control points from
memory
Maximum/minimum value of the
setting is reached. Perform correct setting.
End limits are too close Readjust the end limits referring
to chapter 2.4.2. End limit
readjustment
Red LED blinks
slowly for 3 seconds
before and after
motor running.
Battery is low. Battery capacity is
less than or equal to 5%. Charge the battery.
2.4.2. End limit readjustment
Attention
Control point must be paired to the driven product.
Orange LED blinks slowly until the new end limit is recorded.
2.4.2.1. Readjusting the upper end limit
1) Briefly press the UP button, to move the driven product to
the upper end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the driven
product to the new desired position.
4) To confirm the new position press and hold the MY button
until the driven product briefly moves Up and Down and
green LED blinks 5 times.
2.4.2.2. Readjusting the lower end limit
1) Briefly press the DOWN button to move the driven product
to the lower end limit.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down.
3) Press and hold the UP or DOWN button to move the driven
product to the new desired position.
4) To confirm the new position press and hold the MY button
until the driven product moves Up and Down and green LED
blinks 5 times.
2.4.3. Modifying the motor rotation direction
1) Using the UP or DOWN button on the control point, move
the driven product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the MY button until the driven product briefly moves
Up and Down to reverse the rotation direction and green
LED blinks 5 times.
4) Press the UP button to check the new rotation direction. The motor rotation direction is reversed.
1 2
34
1 2
34
1 2
34
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 6 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
EN
7
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

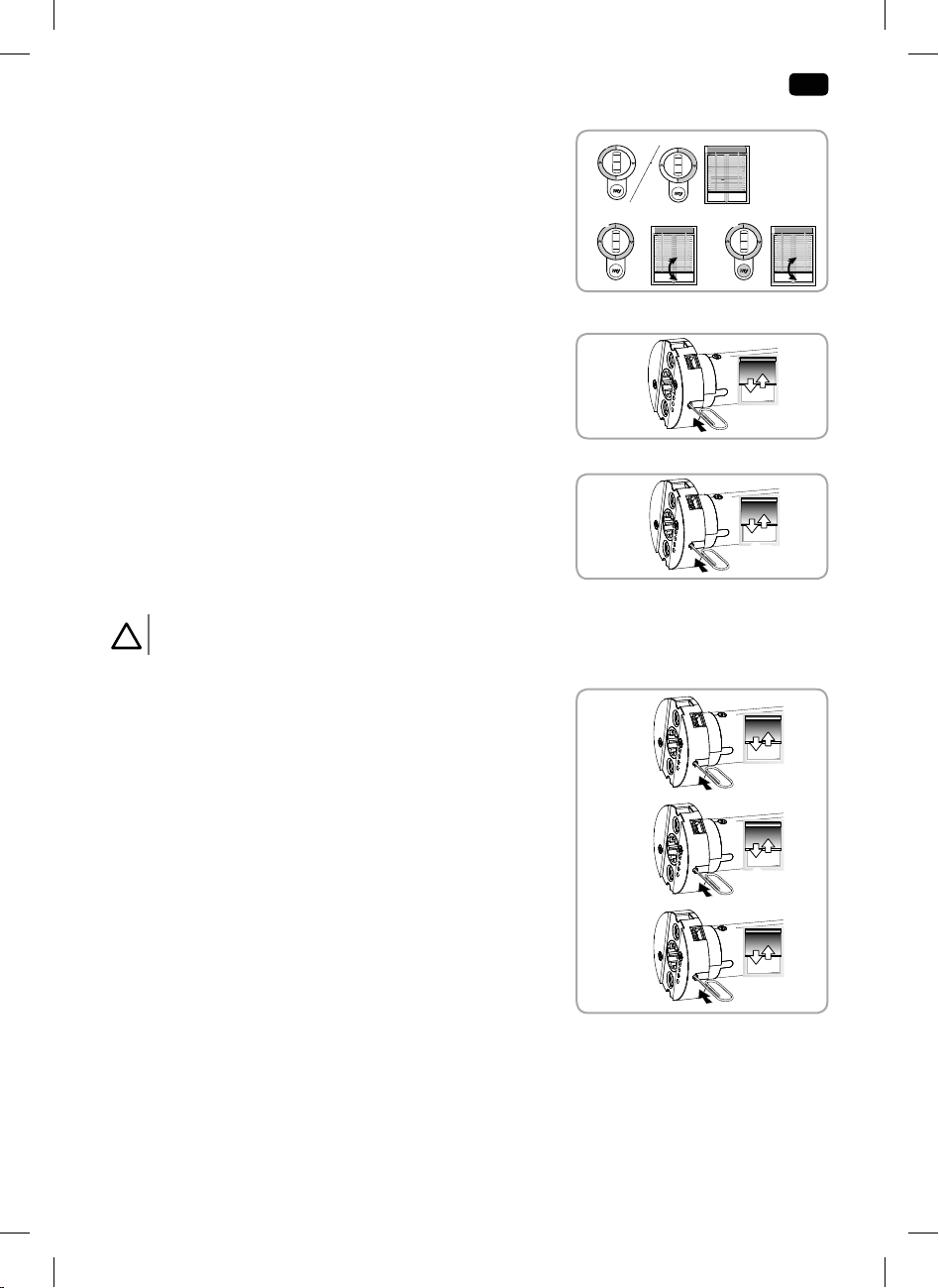

2.4.4. Modifying the wheel rotation direction
1) Using the UP or DOWN button on the control point, move
the driven product away from the end limits.
2) Press and hold the UP and DOWN buttons simultaneously
until the driven product briefly moves Up and Down and
orange LED starts to blink slowly.
3) Press the UP, MY and DOWN buttons simultaneously, until
the driven product briefly moves Up and Down, wheel
rotation is reversed and green LED blinks 5 times.
2.4.5. Erasing control points from memory
To delete all the programmed control points, press and hold the
motor head programming button until the driven product briefly
moves Up and Down twice. All programmed control points are
deleted and green LED blinks 5 times.
2.4.6. Erasing the memory of the motor (factory default)
To reset the motor, press and hold the motor head programming
button until the driven product briefly moves Up and Down
3times.
All the settings are erased. Green LED blinks 5 times then
orange LED is fixed on.
2.4.7. Temporary sleeping mode
Attention
The driven product must be programmed.
The drive will not respond to any control points commands for 15 minutes.
1) Press and hold the motor head programming button until
the driven product briefly moves Up and Down.
2) Briefly press the motor head programming button, the
driven product briefly moves Up and Down twice. “Sleeping
mode” is activated, green LED blinks 5 times to confirm,
then orange LED blinks every second as long as the motor
is in the temporary sleeping mode.
3) To deactivate the “Sleeping mode”, briefly press the motor
head programming button. The driven product briefly moves
Up and Down, the control point commands are enabled.
Green LED blinks 5 times.
1
2 3
2x
3x
2
3
1
2x
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 7 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
8
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

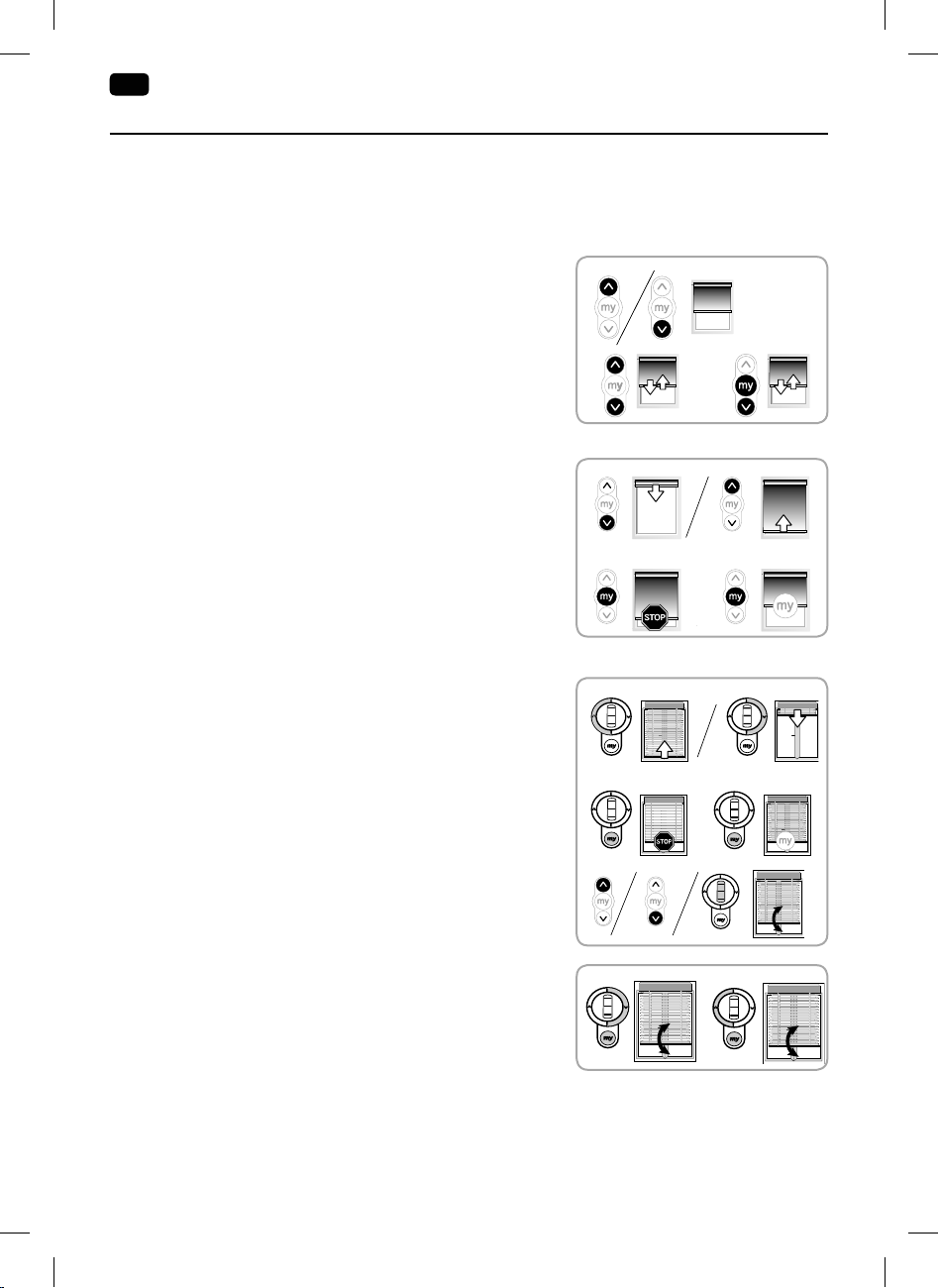

3. USE AND MAINTENANCE
3.1. MODE SELECTION: ROLLER OR TILTING MODE
The drives are designed to work in 2 modes: Tilting mode or Roller mode.
This feature allows the drive to be set according to the type of application.
The drive is set (by default) to work in Roller mode.
1) Move the driven product away from the end limits.
2) Simultaneously press and hold the UP and DOWN buttons
until the driven product briefly moves Up and Down.
3) Press and hold the MY and DOWN buttons simultaneously
until the driven product briefly moves Up and Down to change
from Roller mode to Tilting mode. Green LED blinks twice to
indicate that the motor is in Roller mode or three times to
indicate that the motor is in Tilting mode.
3.2. CONTROLLING UP, DOWN, MY: IN ROLLER MODE
1) To move the driven product from a limit to the other limit,
briefly press the UP or DOWN button.
2) To stop the driven product, briefly press the MY button.
3) (If a my position is recorded) To move the driven product to
the my position, briefly press the MY button.
3.3. CONTROLLING UP, DOWN, MY: IN TILTING MODE
1) To move the driven product from a limit to the other limit,
briefly press (less than 0,5s) the UP or DOWN button.
2) To stop the driven product, press the MY button.
3) (If a my position is recorded) To move the driven product
to the my position, briefly press the MY button. The driven
product will automatically travel to the down end limit (first)
then to the my position.
4) To tilt the slats, press and hold the UP or DOWN button or
use the scroll of the remote control, until the slats reach the
desired position.
3.4. ADJUSTING THE TILTING SPEED
1) To decrease the tilting speed, press and hold the MY and
DOWN buttons simultaneously until the driven product
brieflymovesUpandDown.Repeatasneeded.Theminimum
speed has been reached when the driven product no longer
moves Up and Down and green LED blinks 5 times.
2) To increase the tilting speed, press and hold the STOP
and UP buttons simultaneously until the driven product briefly moves Up and Down. Repeat as
needed. The minimum speed has been reached when the driven product no longer moves Up and
Down and green LED blinks 5 times.
1
23
1
2 3
1
2 3
4
1 2
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 8 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
EN
9
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.5. FAVORITE MY POSITION
A intermediate stop or “favorite (my) position,” which is commonly used between the fully Up and
Down positions.
1) To set this function, move the driven product to the desired
position using the UP or DOWN button. Briefly press MY
button to stop the driven product.
2) Press and hold the MY button until the driven product moves
Up and Down. Favorite (my) position is set and green LED blinks 5 times.
3.5.1. To modify the favorite (my) position
1) Use the UP or Down button to move the driven product to
the NEW desired favorite (my) position.
2) Press the My button to stop the driven product.
3) Press and hold the MY button until the driven product briefly moves Up and Down. The new
favorite (my) position is programmed and green LED blinks 5 times.
Only one favorite (my) position is permitted.
3.5.2. To use the favorite (my) position
Attention
The driven product must be stopped.
Briefly press the MY button: the driven product moves to the
favorite (my) position.
3.6. ADJUSTING THE SPEED
Orange LED blinks slowly in this mode.
1) Move the driven product away from the end limits. Press
and hold the UP, MY and DOWN buttons simultaneously,
until the driven product briefly moves Up and Down once.
The driven product will move UP and Down automatically in
10 second cycles and green LED blinks 5 times to validate
entering in speed adjustment mode.
2) To increase the speed, press and hold the UP button until the
driven product briefly moves Up and Down. and green LED
blinks 5 times. Repeat as needed.
Maximum speed is reached when the driven product moves
briefly 3 times in one direction and 3 times in the other
direction. Red LED blinks 3 times and 3 times intermittently.
3) To decrease the speed, press and hold the DOWN button until the driven product briefly moves Up
and Down. Repeat as needed.
Minimum speed is reached when the driven product moves briefly 3 times in one direction and
3 times in the other direction.
4) To confirm the new speed, press and hold the MY button until the driven product briefly moves Up
and Down and green LED blinks 5 times.
1 2
1 2
1
2
3 4
10
s10 s
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 9 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
10
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.7. TIPS AND ADVICE ON OPERATION
Observations Possible causes Solutions
The driven product does
not operate.
The control point battery is
low. LED doesn't light when
any button of a paired control
point is pressed.
Change control point battery as required.
Drive battery is low and
requires charge. Red LED
blinks 5 times when any
button of a paired control point
is pressed.
Plug in the charger.
RTS is deactivated. LED
doesn't light when any button
of a paired control point is
pressed.
Press motor PROG. button.
Thermal protection of the drive
is on (Red LED blinks slowly). Wait for the motor to cool down (Red LED will stop blinking when drive is
ready to use.
The driven products
stops before its end limit The drive has detected an obstacle (solid Red LED). Move the driven product in the other direction.
3.7.1. Adding/Deleting Control point
Orange LED blinks slowly when adding or deleting remote control.
Using a control point (A) that has been previously programmed to the driven product:
1) Press and hold the control point programming button (A)
until driven product briefly moves Up and Down. Green LED
blinks once then orange LED blinks slowly.
2) Quickly press the programming button on the back of the
new control point (B) to add or delete control point and green LED blinks 5 times.
Using the Programming button on motor head:
1) Press and hold the motor head programming button until
driven product briefly moves Up and Down. Orange LED
blinks slowly.
2) Quickly press the control point programming button (B) to add or delete control point and green
LED blinks 5 times.
3.7.2. Disabling/Activating “RTS” radio technology when control point is
definitively is programmed
Disabling the radio transmission saves battery life during shipment or for a long period of non-use
(eg storage). The following steps can only be performed in “User” mode.
Press and hold the programmed control point programming button or the motor head programming
button until the driven product briefly moves Up and Down and
green LED blinks 5 times. (Motor is in programming mode)
TO DEACTIVATE RTS RADIO TECHNOLOGY:
a) Press the UP, MY and DOWN simultaneously until the driven
product briefly moves UP and Down once and green LED
blinks 5 times.
TO ACTIVATE RTS RADIO TECHNOLOGY:
b) Briefly press the motor head programming button or plug in
the charger, the driven product briefly moves UP and Down
once and green LED blinks 5 times.
A
B
A
A
A
B
B
PROG.
A
PROG.
B
1 2
A
B
A
A
A
B
B
PROG.
A
PROG.
B
A
B
A
A
A
B
B
PROG.
A
PROG.
B
1 2
A
B
A
A
A
B
B
PROG.
A
PROG.
B
A
B
A
A
A
B
B
PROG.
A
PROG.
B
ba
PROG.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 10 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
EN
11
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1.1. REMPLACEMENT DE LA BATTERIE
Consulter Somfy pour la préconisation du modèle de
batterie.
Precaution
Le remplacement de la batterie par un modèle identique uniquement, doit être effectué par un
professionnel de la motorisation et de l'automatisation de l'habitat.
Attention
• Ne pas utiliser d'outil susceptible d'endommager la motorisation lors du remplacement de
la batterie.
• Ne pas couper ou endommager le câble de l'antenne.
1) Si la motorisation est fixée au tube, démonter
le produit motorisé pour accéder aux vis auto-
taraudeuses ou aux rivets pop en acier (côté roue
d’entraînement moteur) et retirer les.
2) Saisir la tête moteur et tracter la motorisation en la
glissant hors du tube du produit motorisé.
3) Décaler si nécessaire la couronne sur le tube de la
motorisation pour accéder aux deux vis torx T6 et
dévisser la tête moteur.
4) Retirer doucement la tête moteur du tube de la
motorisation en prenant soin de ne pas détériorer
le câble de l'antenne Aet le câble de la batterie B
(connecteur fin) et câble alimentation C(bande large)
puis déconnecter la batterie.
5) Tirer et sortir la batterie usagée en la glissant hors
du tube de la motorisation et en prenant soin de ne
pas arracher la connexion de l'antenne.
6) Insérer et glisser la batterie neuve dans le tube de la
motorisation en laissant le connecteur de la batterie
accessible depuis l’extérieur du tube.
7) Connecter la batterie neuve au connecteur de la tête
moteur.
8) Enchâsser la tête moteur à l'aide des encoches de
détrompage au tube de la motorisation en prenant
soin de ne pas détériorer les câbles.
9) Visser la tête moteur à l'aide des deux vis torx T6 au
tube de la motorisation et recaler la couronne sur la
les vis torx.
10) Reprendre l'installation au chapitre 2.1.3. Drive/
tube assembly.
3.8. BATTERY REPLACEMENT
Contact Somfy for battery model's recommendation.
Precaution
Replacement of the battery by an identical model only, must be carried out by a professional of
the motorization and the automation of the habitat.
Attention
• Do not use tools that could damage the drive when replacing the battery.
• Do not cut or damage the antenna cable.
1) If the drive is fixed to the tube, disassemble the driven
product to access the self-tapping screws or steel pop rivets
(motor drive wheel side) and remove them.
2) Grab the motor head and pull out the drive by sliding it out of
the driven product tube.
3) If necessary, offset the ring gear on the actuator tube to
access the two T6 torx screws or cruciform screws and
unscrew the motor head.
4) Remove carefully the motor head from the drive tube taking
care not to damage the wires and disconnect the battery.
5) Grab and remove the used battery by sliding it out of the
drive tube taking care not to damage the wires.
6) Insert and slide the new battery into the drive tube, leaving
the battery connector accessible from the outside of the
tube.
7) Connect the new battery.
8) Insert the motor head using the keying notches on the drive
tube taking care not to cut off the wires.
9) Screw the motor head using the two T6 torx screws or
cruciform screws to the drive tube.
10) Restart the installation in chapter 2.1.3. Drive/tube
assembly.
if necessary, readjust the end limits referring to chapter 2.4.2.
End limit readjustment.
B 2.1.3. Drive/tube assembly.
1
3
9
10
4
5
6
7
8
2
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 11 20/05/2019 09:42

EN
Roll Up 24 WF RTS Li-ion
12
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
4. TECHNICAL DATA
Power supply 12 Vdc SELV
Frequency bands and maximum power used 433,42MHz
Roll Up 24 WF RTS Li-ion torque 0.5 Nm
Speed 20-38 rpm
Electrical insulation III
Minimum distance between limits 1 turn
Operating temperature 0°C à + 60°C
Protection rating IP 20 (For indoor use only)
Charging temperature 0 / +45°C
Battery type Li-ion
Battery charging time 6 hours max.
Running time 4 minutes
Maximum number of associated control 12
For additional information on the technical data for this drive contact your Somfy representative.
Please separate storage cells and batteries from other types of waste and recycle them via the
local collection facility.
We care about our environment. Do not dispose of the appliance with usual household waste.
Give it to an approved collection point for recycling.
SOMFY ACTIVITES SA, F-74300 CLUSES as manufacturer hereby declares that the drive
covered by these instructions and used as intended according to these instructions is in
compliance with the essential requirements of the applicable European Directives and in
particular of the Machinery Directive 2006/42/EC, and the Radio Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at www.somfy.com/ce.
Antoine Crézé, Approval manager, acting on behalf of Activity director, Cluses, 03/2019.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 12 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
FR
13
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
NOTICE TRADUITE
Cette notice s’applique à toutes les motorisations Roll Up 24 WF RTS Li-ion et dont les déclinaisons
sont disponibles au catalogue en vigueur.
SOMMAIRE
GÉNÉRALITÉS
Consignes de sécurité
Danger
Signale un danger entraînant immédiatement la mort ou des blessures graves.
Avertissement
Signale un danger susceptible d’entraîner la mort ou des blessures graves.
Précaution
Signale un danger susceptible d’entraîner des blessures légères ou moyennement graves.
Attention
Signale un danger susceptible d’endommager ou de détruire le produit.
1. INFORMATIONS PRÉALABLES
1.1. DOMAINE D’APPLICATION
Les motorisations Roll Up 24 WF sont conçues pour motoriser tous types de stores d’intérieur à l’exception des pantographes.
L’installateur, professionnel de la motorisation ou de l’automatisation de l’habitat, doit s’assurer que le produit motorisé,
une fois installé, respecte les normes en vigueur dans le pays d’utilisation, notamment la norme EN13120 relative aux
stores d’intérieur.
1.2. RESPONSABILITÉ
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans
cette notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de l’habitat,
conformément aux instructions de Somfy et à la réglementation applicable dans le pays de mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle exclurait,
comme tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes de
sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisation et doit
leur transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint Consignes de
sécurité, après l’installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation
nécessite l’intervention d’un professionnel de la motorisation et de l’automatisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations complémentaires,
consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
1. Informations préalables 13
1.1. Domaine d’application 13
1.2. Responsabilité 13
2. installation 14
2.1. Montage 14
2.2. Câblage 14
2.3. Mise en service 15
2.4. Astuces et conseils d’installation 16
3. Utilisation et maintenance 19
3.1. Sélection du mode: mode enroulement ou
orientation 19
3.2. Montée, Descente, My: en mode enroulement 19
3.3. Montée, Descente, My: en mode orientation 19
3.4. Ajustement de la vitesse d'orientation 19
3.5. Position (my) favorite 20
3.6. Ajustement de la vitesse 20
3.7. Astuces et conseils d’utilisation 21
3.8. Remplacement de la batterie 11
4. Données techniques 23
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 13 20/05/2019 09:42

FR
Roll Up 24 WF RTS Li-ion
14
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2. INSTALLATION
Attention
• Consignes à suivre impérativement par le professionnel de la motorisation et de l’automatisation de
l’habitat réalisant l’installation de la motorisation.
• Ne jamais laisser tomber, choquer, percer ou immerger la motorisation.
• Installer un point de commande individuel pour chaque motorisation.
S'assurer que la DEL, le bouton de programmation et l'entrée du câble du chargeur restent visibles et facilement
accessibles après l'installation.
2.1. MONTAGE
2.1.1. Préparation de la motorisation
Attention
• Roll Up 24 WF RTS Li-ion: le diamètre intérieur du tube doit être de Ø22mm ou plus.
1) Monter la couronne (a) et la roue (b) sur la motorisation.
2) Mesurer la longueur (L) entre l'extrémité de la roue et l'extrémité
de la tête.
2.1.2. Préparation du tube
1) Couper le tube à la longueur désirée.
2) Ébavurer le tube et éliminer les copeaux.
2.1.3. Assemblage motorisation - tube
1) Glisser la motorisation dans le tube. Insérer la roue en l’alignant
sur le profilé du tube. Insérer à moitié la motorisation, puis faire
glisser vers le bas la couronne, jusqu’à la motorisation, puis
l’insérer dans le tube. Enfin, pousser la motorisation à l’intérieur
du tube.
2) Ce n’est pas indispensable, mais si nécessaire, fixer le tube à la
motorisation avec des vis parker ou des rivets pop en acier, selon
la cote (L).
2.1.4. Montage de l’ensemble tube - motorisation sur les supports
a) Support standard.
b) Platine motorisée pour support spécifique.
Pour que la réception radio soit optimale, l'antenne de la motorisation doit
être tenue rectiligne et doit être placée à l'extérieur du caisson (si utilisée).
2.2. CÂBLAGE
Précaution
• Pour garantir la sécurité électrique, cette motorisation de classe III doit obligatoirement être alimentée
par une source de tension «TBTS» (Très Basse Tension de Sécurité).
• Le niveau de la batterie doit être inférieur à 30% avant l'expédition par voie aérienne.
Attention
• Utiliser le chargeur secteur (recommandé par Somfy) pour recharger la batterie de la motorisation.
• S’assurer que la batterie est entièrement rechargée avant l’installation sur site.
• Avant le réglage, il n'est nécessaire de recharger la batterie que si la DEL rouge clignote 5 fois sur
pression de toute touche du point de commande appairé.
1) Brancher le chargeur à la motorisation.
2) Une fois la recharge terminée, débrancher et ranger
le chargeur.
La motorisation repasse en mode veille si aucune
action n’est effectuée pendant 15minutes.
L
1
2
a b
12
1
2
L
a b
État de la DEL Comportement
DEL rouge allumée. Charge.
DEL verte clignotant deux
fois toutes les 10secondes. Charge proche de la fin.
DEL verte allumée. Charge terminée.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 14 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
FR
15
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3. MISE EN SERVICE
La DEL orange clignote continuellement en mode réglage.
La DEL verte clignote une fois sur réception d'une commande d'un point de commande appairé.
2.3.1. Réveiller la motorisation
Lors du déballage de la motorisation, la réveiller en appuyant
brièvement sur le bouton de programmation de la tête moteur ou en
branchant le chargeur.
Le produit motorisé effectue trois brefs va-et-vient et la DEL orange
clignote.
2.3.2. Pré-programmation du point de commande
Appuyer simultanément sur les touches MONTÉE et DESCENTE du point de commande:
le produit motorisé effectue un va-et-vient et le point de commande est temporairement programmé.
2.3.3. Contrôle du sens de rotation
Appuyer sur la touche MONTÉE du point de commande:
a) Si le produit motorisé monte (a), le sens de rotation est correct:
passer au chapitre «Réglage des fins de course».
b) Si le produit motorisé descend (b), le sens de rotation est incorrect:
passer à l'étape suivante.
• b1) Appuyer sur la touche MY du point de commande jusqu’au
va-et-vient du produit motorisé: le sens de rotation a été
modifié et la DEL verte clignote 5fois.
• b2) Appuyer sur la touche MONTÉE du point de commande pour
vérifier le sens de rotation.
2.3.4. Réglage des fins de course
Les fins de course peuvent être réglées dans n’importe quel ordre.
1) Faire un appui long sur la touche MONTÉE pour manœuvrer le
produit motorisé à la position haute souhaitée. Au besoin, régler la
position haute à l’aide des touches MONTÉE et DESCENTE.
2) Pour mémoriser la fin de course haute: Appuyersimultanément
sur les touches MY et DESCENTE, puis les relâcher dès que le
produit motorisé commence à bouger. La fin de course haute est
maintenant mémorisée et la DEL verte clignote 5fois.
3) Appuyer sur la touche MY quand le produit motorisé atteint la
position basse souhaitée. Au besoin, régler la position basse à
l’aide des touches MONTÉE et DESCENTE.
4) Pour mémoriser la fin de course basse: Appuyersimultanément
sur les touches MY et MONTÉE, puis les relâcher dès que le produit
motorisé commence à bouger. La fin de course basse est à présent
mémorisée. Le produit motorisé remonte et s’arrête à sa fin de
course haute et la DEL verte clignote 5fois.
5) Pour confirmer et conclure la programmation des fins de course: Faire un appui long sur la touche MY
jusqu’au bref va-et-vient du produit motorisé. Les fins de courses sont à présent enregistrées.
3x
a
b
=
=
b2b1
1 2
3 4
5
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 15 20/05/2019 09:42

FR
Roll Up 24 WF RTS Li-ion
16
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3.5. Activation / désactivation de la transmission radio « RTS » lorsque le point de
commande est temporairement préprogrammé (non appairé) au produit motorisé
Cette fonction sert à désactiver la transmission radio pour prolonger
la durée de vie de la batterie pendant le transport avant livraison, ou
lorsqu’il est prévu de ne pas utiliser le produit pendant une durée
prolongée (par ex.: stockage).
1) Pour désactiver la transmission « RTS » Radio Technology
Somfy, appuyer simultanément sur les touches MONTÉE,
MY et DESCENTE jusqu’au va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte.
2) Pour activer la transmission « RTS » Radio Technology Somfy, faire un appui bref sur le bouton de
programmation de la tête moteur, le produit motorisé effectue deux va-et-vient.
2.3.6. Enregistrement de l'«appairage» du point de commande
Après l’enregistrement des fins de course:
Faire un appui bref sur le bouton de programmation du point de
commande. Le produit motorisé effectue un bref va-et-vient pour
confirmer l’appairage.
Le point de commande est enregistré comme «appairé» au produit
motorisé et la DEL verte clignote 5fois.
2.4. ASTUCES ET CONSEILS D’INSTALLATION
2.4.1. Questions sur la motorisation?
Constats Causes possibles Solutions
Le produit motorisé ne
fonctionne pas.
La batterie de motorisation est faible et
nécessite une recharge. La DEL rouge
clignote 5fois sur pression de toute
touche d'un point de commande appairé.
Brancher le chargeur.
La pile du point de commande est faible.
La DEL ne s'allume pas sur pression de
toute touche d'un point de commande
appairé.
Contrôler si la pile est faible et la
remplacer si nécessaire.
Le point de commande n’est pas
compatible ou n'est pas programmé.
La DEL ne s'allume pas sur pression de
toute touche d'un point de commande.
Vérifier la compatibilité ou appairer le
point de commande selon le besoin,
en consultant le chapitre 3.7.1. Ajout /
suppression d’un point de commande .
Un obstacle empêche le mouvement
du produit motorisé. La DEL rouge est
allumée.
Éliminer l’obstacle.
La motorisation est en dehors des
fins de course. La DEL rouge clignote
continuellement 2fois par intermittence.
Passer au chapitre «Réglage des fins de
course».
La motorisation n'est ni réglée, ni
appairée. La DEL orange est allumée. Passer au chapitre «Mise en service».
La protection thermique s'est déclenchée.
La DEL rouge clignote en continu. Attendre que la motorisation refroidisse (la DEL s'éteindra alors).
Le produit motorisé
s’arrête trop tôt.
Les fins de courses sont mal réglées. Réajuster les fins de course.
Le produit motorisé a dépassé la limite
de poids recommandée. Remplacer le produit motorisé.
La batterie est faible. La DEL rouge
clignote 5fois sur pression de toute
touche d'un point de commande appairé.
Recharger la batterie.
1 2
2x
PROG.
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 16 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
FR
17
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Constats Causes possibles Solutions
Le réglage n'est pas
autorisé. La motorisation
effectue 3 déplacements
brefs dans un sens et
3 dans l'autre sens
La DEL rouge clignote
3fois et 3 fois par
intermittence.
Nombre maximal de points de
commandes atteint. Effacer des points de commande de la mémoire pour ajouter un nouveau point
de commande en consultant 2.4.5.
Effacement des points de commande de
la mémoire
La valeur maximale/minimale du
réglage est atteinte. Régler la valeur correctement.
Les fins de courses sont trop proches Régler à nouveau les fins de course en
consultant le chapitre 2.4.2. Reréglage
des fins de course
La DEL rouge clignote
lentement pendant
3secondes avant et
après le fonctionnement
de la motorisation.
La batterie est faible. Son niveau de
charge est inférieur ou égal à 5%. Recharger la batterie.
2.4.2. Reréglage des fins de course
Attention
Le point de commande doit être enregistré comme «appairé» au produit motorisé.
La DEL orange clignote lentement jusqu'à ce que la nouvelle fin de course soit enregistrée.
2.4.2.1. Reréglage de la fin de course haute
1) Faire un appui bref sur la touche MONTÉE pour manœuvrer le
produit motorisé jusqu'en fin de course haute.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long sur la touche MONTÉE ou DESCENTE pour
manœuvrer le produit motorisé à la nouvelle position souhaitée.
4) Pour valider la nouvelle position, faire un appui long sur la
touche MY jusqu’au bref va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte.
2.4.2.2. Reréglage de la fin de course basse
1) Faire un appui bref sur la touche DESCENTE pour manœuvrer le
produit motorisé jusqu'en fin de course basse.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long sur la touche MONTÉE ou DESCENTE pour
manœuvrer le produit motorisé à la nouvelle position souhaitée.
4) Pour valider la nouvelle position, faire un appui long sur la touche
MY jusqu’au va-et-vient du produit motorisé et aux 5 clignotements
de la DEL verte.
2.4.3. Modification du sens de rotation de la motorisation
1) Appuyer sur la touche MONTÉE ou DESCENTE du point de
commande pour éloigner le produit motorisé de ses fins de course.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu’au bref va-et-vient du produit motorisé et au
clignotement lent de la DEL orange.
3) Pour inverser le sens de rotation, appuyer sur la touche MY
jusqu’au va et-vient du produit motorisé et aux 5clignotements
de la DEL verte.
4) Appuyer sur la touche MONTÉE pour contrôler le nouveau sens de rotation. Le sens de rotation de la
motorisation est inversé.
1 2
34
1 2
34
1 2
34
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 17 20/05/2019 09:42

FR
Roll Up 24 WF RTS Li-ion
18
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.4.4. Modification du sens de rotation de la roue
1) Appuyer sur la touche MONTÉE ou DESCENTE du point de
commande pour éloigner le produit motorisé de ses fins de course.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu’au bref va-et-vient du produit motorisé et au
clignotement lent de la DEL orange.
3) Faire un appui long et simultané sur les touches MONTÉE, MY et
DESCENTE jusqu’au bref va-et-vient du produit motorisé, le sens
de rotation de la roue est inversé et la DEL verte clignote 5fois.
2.4.5. Effacement des points de commande de la mémoire
Pour supprimer tous les points de commande programmés, faire un
appui long sur le bouton de programmation de la tête moteur jusqu’à
ce que le produit motorisé effectue deux brefs va-et-vient. Tous les
points de commande programmés sont effacés et la DEL verte clignote
5fois.
2.4.6. Effacement de la mémoire de la motorisation (valeurs par défaut d'usine)
Pour réinitialiser le moteur, faire un appui long sur le bouton de
programmation en tête du moteur jusqu’au bref va-et-vient du produit
motorisé, 3 fois.
Tous les réglages sont effacés. La DEL verte clignote 5fois, puis la DEL
orange s'allume.
2.4.7. Mode veille
Attention
Le produit motorisé doit être programmé.
La motorisation ne répondra à aucun ordre du point de commande pendant 15minutes.
1) Faire un appui long sur le bouton de programmation de la tête
moteur jusqu’au bref va-et-vient du produit motorisé.
2) Faire un appui bref sur le bouton de programmation de la tête
moteur jusqu’à ce que le produit motorisé effectue deux brefs
va-et-vient. Le «mode veille» est activé, la DEL verte clignote
5fois pour en témoigner, puis la DEL orange clignote une fois par
seconde tant que la motorisation est en mode veille temporaire.
3) Pour désactiver le «mode veille», faire un appui bref sur le bouton
de programmation de la tête moteur. Le produit motorisé effectue
un bref va-et-vient, et les commandes du point de commande sont
activées. La DEL verte clignote 5fois.
1
2 3
2x
3x
2
3
1
2x
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 18 20/05/2019 09:42

Roll Up 24 WF RTS Li-ion
FR
19
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. UTILISATION ET MAINTENANCE
3.1. SÉLECTION DU MODE: MODE ENROULEMENT OU ORIENTATION
Les motorisations sont conçues pour fonctionner selon 2modes: un mode orientation et un mode enroulement.
Cette fonctionnalité permet le réglage de la motorisation en fonction du type d'application.
La motorisation est réglée (par défaut) pour fonctionner en mode enroulement.
1) Éloigner le produit motorisé de ses fins de course.
2) Faire un appui long et simultané sur les touches MONTÉE et
DESCENTE jusqu'au bref va-et-vient du produit motorisé.
3) Faire un appui long et simultané sur les touches MY et DESCENTE
jusqu’au bref va-et-vient du produit motorisé, pour passer du mode
enroulement au mode orientation. La DEL verte clignote deux fois
pour indiquer que la motorisation est en mode enroulement ou
trois fois pour indiquer que la motorisation est en mode
orientation.
3.2. MONTÉE, DESCENTE, MY: EN MODE ENROULEMENT
1) Pour manœuvrer le produit motorisé depuis l'une de ses fins de
course jusqu'à l'autre, faire un appui bref sur la touche MONTÉE
ou DESCENTE.
2) Pour arrêter le produit motorisé, faire un appui bref sur la touche MY.
3) (Si une position MY est enregistrée) Pour manœuvrer le produit
motorisé jusqu’à la position MY, faire un appui bref sur la touche MY.
3.3. MONTÉE, DESCENTE, MY: EN MODE ORIENTATION
1) Pour manœuvrer le produit motorisé depuis l'une de ses fins de
course jusqu'à l'autre, faire un appui bref (moins de 0,5s) sur la
touche MONTÉE ou DESCENTE.
2) Pour arrêter le produit motorisé, appuyer sur la touche MY.
3) (Si une position MY est enregistrée) Pour manœuvrer le produit
motorisé jusqu’à la position MY, faire un appui bref sur la touche MY.
Le produit motorisé se déplace automatiquement jusqu’à la fin de
course basse (dans un premier temps), puis jusqu’à la position MY.
4) Pour orienter les lames, faire un appui long sur la touche MONTÉE
ou DESCENTE ou utiliser la molette de la télécommande, jusqu'à ce
que les lames aient atteint la position souhaitée.
3.4. AJUSTEMENT DE LA VITESSE D'ORIENTATION
1) Pour réduire la vitesse d'orientation, faire un appui long
et simultané sur les touches MY et DESCENTE jusqu'au bref
va-et-vient du produit motorisé. Répéter autant de fois que
nécessaire. La vitesse minimum est atteinte lorsque le produit
motorisé n’effectue plus de va-et-vient et que la DEL verte clignote
5fois.
2) Pour augmenter la vitesse d'orientation, faire un appui long et simultané sur les touches STOP et MONTÉE
jusqu'au bref va-et-vient du produit motorisé. Répéter autant de fois que nécessaire. La vitesse minimum
est atteinte lorsque le produit motorisé n’effectue plus de va-et-vient et que la DEL verte clignote 5fois.
1
23
1
2 3
1
2 3
4
1 2
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 19 20/05/2019 09:42

FR
Roll Up 24 WF RTS Li-ion
20
Copyright©2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3.5. POSITION MY FAVORITE
Position d’arrêt intermédiaire ou « position (my) favorite » utilisée habituellement entre les deux positions
extrêmes de Montée et de Descente.
1) Pour configurer cette fonction, utiliser la touche MONTÉE ou
DESCENTE pour manœuvrer le produit motorisé jusqu’à la
position souhaitée. Faire un appui bref sur la touche MY pour
arrêter le produit motorisé.
2) Faire un appui long sur la touche MY jusqu’au va-et-vient du produit motorisé. La position (my) favorite est
enregistrée et la DEL verte clignote 5fois.
3.5.1. Pour modifier la position (my) favorite
1) Utiliser la touche MONTÉE ou DESCENTE pour manœuvrer
le produit motorisé jusqu'à la nouvelle position (my) favorite
souhaitée.
2) Appuyer sur la touche MY pour arrêter le produit motorisé.
3) Faire un appui long sur la touche MY jusqu’au bref va-et-vient du produit motorisé. La nouvelle position (my)
favorite est enregistrée et la DEL verte clignote 5fois.
Une seule position (my) favorite est admise.
3.5.2. Pour utiliser la position (my) favorite
Attention
Le produit motorisé doit être à l'arrêt.
Faire un appui bref sur la touche MY: le produit motorisé se déplace
jusqu'à la position (my) favorite.
3.6. AJUSTEMENT DE LA VITESSE
Dans ce mode, la DEL orange clignote lentement.
1) Éloigner le produit motorisé de ses fins de course. Faire un appui
long et simultané sur les touches MONTÉE, MY et DESCENTE
jusqu'au bref va-et-vient du produit motorisé. Le produit
motorisé effectue un va-et-vient automatique selon des cycles de
10secondes et la DEL verte clignote 5fois pour valider le passage
en mode de réglage de la vitesse.
2) Pour augmenter la vitesse, faire un appui long sur la touche
MONTÉE jusqu’au bref va-et-vient du produit motorisé et aux
5 clignotements de la DEL verte. Répéter autant de fois que
nécessaire.
La vitesse maximum est atteinte lorsque le produit motorisé effectue
3 déplacements brefs dans un sens et 3 dans l'autre sens. La DEL
rouge clignote 3fois et 3 fois par intermittence.
3) Pour réduire la vitesse, faire un appui long sur la touche DESCENTE jusqu’au bref va-et-vient du produit
motorisé. Répéter autant de fois que nécessaire.
La vitesse minimum est atteinte lorsque le produit motorisé effectue 3 déplacements brefs dans un sens et 3
dans l'autre sens.
4) Pour valider la nouvelle vitesse, faire un appui long sur la touche MY jusqu’au bref va-et-vient du produit
motorisé et aux 5 clignotements de la DEL verte.
1 2
1 2
1
2
3 4
10
s10 s
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 20 20/05/2019 09:42
