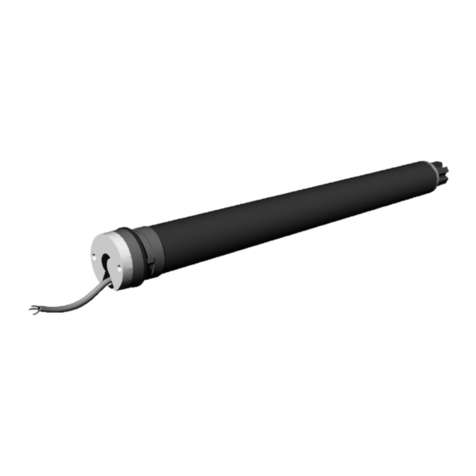

SOMFY J4 io Assembly instructions

J4 io
Ref. 5068780D
Notice installateur
Installationsanleitung
Guida all’installazione
Installer Guide
EN DE FR
IT
www.somfy.com

Par la présente, Somfy SAS, F-74300 CLUSES déclare en tant que fabricant que la motorisation couverte par
ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme indiqué dans ces instructions,
est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la
Directive Machine 2006/42/EC et de la Directive Radio 2014/53/EU.
Le texte complet de la déclaration de conformité à l’UE est disponible sur www.somfy.com/ce.
Christian Rey, responsable des homologations, agissant au nom du Directeur de l’Activité, Cluses, 04/2016.
Cette notice s'applique à toutes les motorisations J4 io dont les déclinaisons sont disponibles au
catalogue en vigueur.
Domaine d’application
Les motorisations J4 sont conçues pour motoriser tous types de brises soleil orientables.
L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que
l’installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise
en service comme notamment la norme sur les stores d’extérieur EN 13561.
Responsabilité
Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions
décrites dans cette notice, respecter également les consignes détaillées dans le document joint
Consignes de sécurité.
La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de
l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de
mise en service.
Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle
exclurait, comme tout irrespect des instructions gurant dans cette notice et dans le document joint
Consignes de sécurité, toute responsabilité et garantie de Somfy.
L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisation
et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint
Consignes de sécurité, après l’installation de la motorisation. Toute opération de Service Après-
Vente sur la motorisation nécessite l’intervention d’un professionnel de la motorisation et de l’automa-
tisation de l’habitat.
Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations complé-
mentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.
Consignes particulières de sécurité
Respecter la Norme NF C 15-100 pour les installations électriques.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un
fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF, alors
installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
Il est interdit de faire une boucle complète sur le câble d’alimentation!
NOTICE ORIGINALE
2
© 2014-2016 Somfy SAS. All rights reserved.

GLOSSAIRE / BEZEICHNUNGEN / GLOSSARIO / GLOSSARY
1 2
4
5
3
6
7
8
9
10
12345
FR Adaptateur d’axe Adaptateur de
caisson
Champignon Connecteur
d‘alimentation
Axe
DE Wellenadapter Kopfschienena-
dapter
Schaltfühler Stecker für
Spannungsver-
sor gung
Welle
IT Adattatore
dell‘albero
Adattatore del
cassonetto
Pulsante di sicu-
rezza a fungo
Connettore
di alimentazione
Albero
EN Shaft adaptor Head rail adaptor Mushroom Power supply
connector
Shaft
6 7 8 9 10
FR Cage fins de
courses
Bande acous-
tique
Réducteur Frein Rotor/Stator
DE Endschalterge-
häuse
Großes Reso-
nanzband
Getriebe Bremse Rotor/Stator
IT Gabbia fine corsa Fettuccia acu-
stica
Riduttore Freno Rotore/statore
EN Limit switch
casing
Acoustic tape Gearbox Brake Rotor/Stator

4
© 2014-2016 Somfy SAS. All rights reserved.
SOMMAIRE
1. Introduction 4
2. Sécurité 5
2.1. Sécurité et responsabilité 5
2.2. Consignes spéciques de sécurité 5
3. Compatibilité 6
4. Montage 7
4.1. Caisson 57 x 51 mm ou 58 x 56 mm
ouvert en bas 7
4.2. Caisson 58 x 56 mm ouvert en haut 7
4.3. Caisson 57 x 51 mm ouvert en haut 8
4.4. Caisson 78 X 67 mm ouvert en bas 9
4.5. Caisson 67 X 66 mm ouvert en bas 11
4.6. Platine J4 io 11
5. Câblage 13
6. Mise en service 13
6.1. Identication des étapes de réglage
déjà effectuées 13
6.2. Pré-enregistrement du point de
commande local io Somfy 14
6.3. Vérication du sens de rotation
du moteur 14
6.4. Choix du type de cinématique (Normale
ou avec position de travail) 14
6.5. Réglage de base (ns de course et
course angulaire) 15
6.6. Enregistrement du premier point de
commande local io Somfy 16
6.7. Contrôle des réglages 16
7. Utilisation 16
7.1. Fonctionnement standard 16
7.2. Fonctionnement avec un capteur ou
automatisme Somfy 16
7.3. Fonctionnement pour un B.S.O. avec
une cinématique à position de travail et
l’utilisation d’une télécommande Impresario
Chronis io 17
8. Modication des Réglages 17
8.1. Position favorite (my) 17
8.2. Ajout/Suppression de points de
commande io et capteurs io Somfy 18
8.3. Modication des ns de course 18
8.4. Modication de la course angulaire 19
8.5. Réglages de la position lames horizon-
tales 19
9. Astuces et conseils 20
9.1. Questions sur le J4 io ? 20
9.2. Remplacement d’un point de
commande io Somfy perdu ou cassé 21
9.3. Remplacement d’un composant de
l’actionneur 21
9.4. Retour en conguration d’origine 21
10. Données techniques 22
1. INTRODUCTION
Qu’est ce que io-homecontrol® ?
Le J4 io utilise io-homecontrol®, le nouveau protocole de communication sans l universel et sécurisé,
partagé avec de grands fabricants de l’univers de la maison. io-homecontrol® permet à tous les équi-
pements de confort et de sécurité de communiquer entre eux et d’être pilotés par un seul et même
point de commande.
La exibilité et la parfaite compatibilité du système io-homecontrol®, permet d’accompagner l’évolution
de vos besoins. Automatiser d’abord les volets roulants, les brise soleil orientables et la porte d’entrée,
puis équiper les stores extérieurs, le portail et la porte du garage ou l’éclairage du jardin avec le
système io-homecontrol®.
Echelonnés dans le temps, ces équipements demeurent compatibles avec l’installation existante
grâce la technologie io-homecontrol® qui garantit leur interopérabilité.
Pour plus d’information veuillez consulter le site internet www.io-homecontrol.com.
io-homecontrol®repose sur une technologie avancée, sécurisée et sans-fil, facile à
installer. Les produits io-homecontrol®communiquent entre eux pour offrir plus de
confort, de sécurité et d’économies d’énergie.
www.io-homecontrol.com
Guide d’installation original

5
© 2014-2016 Somfy SAS. All rights reserved.
2. SÉCURITÉ
2.1. Sécurité et responsabilité
- Le moteur, le couple et le temps de fonctionnement doivent être ajustés en fonction de l‘installation complète.
- Seuls les accessoires d‘origine SOMFY doivent être utilisés (adaptateurs, supports, connecteurs, câble
d’alimentation, ...).
- La mise en place, le contrôle, la mise en service et le dépannage de l‘installation ne doivent être effectués
que par le personnel qualié.
- Le fonctionnement correct de l‘installation n‘est garanti que si l‘installation et le montage ont été réalisés
dans les règles de l‘art, si l‘alimentation électrique est sufsante et l‘entretien effectué.
- Les pièces mobiles des moteurs, fonctionnant sous une hauteur de 2,50 m du sol ou d‘un autre niveau,
doivent être protégées.
- L‘installation ne doit pas être utilisée si elle présente des signes d‘endommagement (par exemple usure,
câbles et ressorts endommagés ou ns de course déréglées).
- L‘installation doit être protégée pour empêcher toute utilisation non autorisée. Prenez les mesures de
prévention pour éviter toute mise en marche intempestive.
- Les enfants doivent être surveillés an qu’ils ne jouent pas avec les appareils. Ne pas garder les télécom-
mandes à porté de main des enfants.
- Cet appareil n’est pas destiné aux personnes (incluant les enfants) avec capacité physique ou mentale
déciente, ou manque d’expérience et de connaissance, sauf si elles sont supervisées, sur l’usage de cet
appareil, par une personne responsable de leur sécurité.
- Débranchez tous les câbles de raccordement de l‘alimentation électrique avant d‘intervenir sur l‘installation.
- Ne pas utilisez l‘installation si des opérations (lavage des vitres par exemple) sont exécutées à proximité.
- Respectez les notices de montage et d‘utilisation, en particulier les consignes de sécurité du fabricant du
dispositif à utiliser. Une mauvaise installation peut conduire à de graves blessures.
- Les points de contrôle installés à demeure doivent être visibles.
- Le câble d’alimentation moteur, ne doit être remplacer que par un câble du même type, fournit par le
constructeur du moteur.
- Si le champignon est utilisé pour arrêter le B.S.O. en position n de course haute, l’installateur doit s’assurer
que le champignon est bien présent lors de la 1ère utilisation de l’installation complète.
- Pour démonter le câble d’alimentation moteur : Veuillez utiliser le «J4 cable dismantling tool» prévu à cet
effet ref: 9017811
Sous réserve de modications techniques.
2.2 Consignes spéciques de sécurité
1) Couper l’alimentation secteur qui correspond au B.S.O avant
toute opération d’entretien autour de celui-ci.
Pour ne pas endommager le produit :
2) Ne jamais l’immerger!
3) Éviter les chocs !
4) Éviter les chutes !
5) Ne jamais le percer!
6) Éviter les manoeuvres lors de la formation de gel sur le B.S.O.
1
3
5 6
2
4
OFF

6
© 2014-2016 Somfy SAS. All rights reserved.
Découpe du caisson
Pour des informations techniques détaillées, se référer aux ches caractéristiques et plans d’interface
dédiés.
WT
20 min
26 min
Inclinaison moteur
Le moteur J4 io a été conçu pour fonctionner à l’horizontale :
NOK OK OK 10°
maxi
36 min
30 min
Champignon
standard
Champignon
pour extension
S’assurer que lors du fonctionnement aucune lame du produit porteur n’exerce un effort radial sur
le champignon.
Si le produit porteur est équipé de lame en forme de Z il est nécessaire de procéder au réglage de
la n de course haute du moteur. Dans ce cas le champignon est utilisé pour assurer la sécurité
du produit porteur.
Montage avec champignon pour extension kit ref : 9017754
3. COMPATIBILITE
Par défaut, l’actionneur J4 io est réglé pour fonctionner dans un B.S.O. avec cinématique normale. Il est cependant
possible de choisir entre un mode de fonctionnement pour B.S.O. avec cinématique normale ou pour B.S.O. avec
cinématique à position de travail.
Cinématique normale : Lors de la descente du B.S.O., les lames sont fermées.
Cinématique à position de travail : Lors de la descente du B.S.O., les lames sont inclinées à un angle spé-
cique jusqu’à la position de travail. Cet angle est obtenu soit par un mécanisme spécique du produit
porteur, soit par les basculateurs.

7
© 2014-2016 Somfy SAS. All rights reserved.
4. MONTAGE
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Si nécessaire, presser le bord du caisson (4) dans la
zone du moteur.
• Insérer le moteur dans le caisson (4).
• À l’aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L‘axe peut être fixé dans l’adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
4.1 Caisson 57 X 51 mm ou 58 x 56 mm ouvert en bas
4.2 Caisson 58 x 56 mm ouvert en haut
5
4
7
7
4
2
7
1
1
7
2
6a
5
2
7
1
1
7
2
7
54
7
6a
5
Montage avec clips extérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Insérer le moteur dans le caisson (4).
• À l’aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L’axe peut être fixé dans l’adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum

8
© 2014-2016 Somfy SAS. All rights reserved.
Montage avec clips extérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Insérer le moteur dans le caisson (4).
• À l’aide des clips (5), fixer le moteur dans le caisson (4)
par-dessus les bandes acoustiques (6a).
• L’axe peut être fixé dans l’adaptateur avec une vis sans
tête (7)
Couple de serrage = 2 N.m maximum
4.3 Caisson 57 x 51 mm ouvert en haut
2
7
1
1
7
2
7
54
7
6a
5
Montage avec clips intérieurs
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2)
sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Insérer le moteur dans le caisson (4).
• À l’aide des clips (5), fixer le moteur dans le caisson (4).
• L’axe peut être fixé dans l’adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
Les clips intérieurs ne sont pas utilisables avec les
moteurs J418 (moteurs J4 à couple de 18 N.m).
1
2
12
4
5
7
7
7
7
5

9
© 2014-2016 Somfy SAS. All rights reserved.
Montage avec moteurs J406 / J410 (couple de 6 ou 10
N.m)
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Monter les deux adaptateurs de caisson (8) sur le
moteur.
• Insérer le moteur dans le caisson (4).
• À l’aide du clip (5), fixer le moteur dans le caisson (4).
• L’axe peut être fixé dans l’adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
4.4 Caisson 78 x 67 mm ouvert en bas
1
21
2
8
5
8
5
5
7
7
7
7
4

10
© 2014-2016 Somfy SAS. All rights reserved.
Montage avec moteur J418 (couple = 18 N.m)
• Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Monter les deux adaptateurs de caisson (8) sur le
moteur.
• Insérer le moteur dans le caisson (4).
• À l’aide du clip (5), fixer le moteur dans le caisson (4).
• L’axe peut être fixé dans l’adaptateur avec une vis sans
tête (7).
Couple de serrage = 2 N.m maximum
• Monter l’étrier additionnel (9) sur l’ensemble caisson (4)
+ moteur.
• Visser l’étrier (9) sur le moteur avec une vis M5 x 10 mm.
Couple de vissage = 4 N.m maximum. La
vis doit être comprimée sur l’étrier (9).
1
21
2
8
5
8
5
5
7
7
7
7
4
9

11
© 2014-2016 Somfy SAS. All rights reserved.
• Vissez les 2 adaptateurs (1) au moyen de 2 vis M3 x 8
(2) sur l’axe du moteur.
Couple de serrage = 1,35 N.m +/- 20%
S‘assurer que le câble de la platine J4 io ne passe
pas sur une partie tournante du moteur ou du
mécanisme.
• Monter les deux adapteurs de caisson (8) sur le moteur.
• Insérer le moteur dans le caisson (4).
• À l’aide des clips (5), fixer le moteur dans le caisson (4).
4.5 Caisson 67 x 66 mm ouvert en bas
1
2
1
2
8
5
5
8
77
77
4
4.6 Platine J4 io
191 mm
25 mm
MAX
19 mm
MAX

12
© 2014-2016 Somfy SAS. All rights reserved.
La platine J4 io est livrée branchée au moteur, elle doit être xée à l’extérieur du caisson et peut être
xée à l’aide de la bande adhésive fournie. La platine J4 io doit être xé de façon horizontale (montage
A).
La xation de la platine à l‘aide de la bande adhésive double face est garantie à des températures de
-30°C à 70°C. Cependant pour l‘assurance d‘une tenue correcte dans le temps, il est indispensable
de coller cette bande sur une surface propre.
• Toujours faire un coude sur le câble d’alimentation de la motorisation entre la platine et le moteur pour
éviter la pénétration d’eau dans la motorisation !
• Ne pas entrelacer le câble d’alimentation de la platine J4 io avec un autre
câble.
L ≥ 30 cm
A B
Pour voir une bonne transmission du signal radio, il est nécessaire que le câble d‘alimentation de la
platine J4 io longe le caisson sur au moins 30 cm.
L ≥ 30 cm

13
© 2014-2016 Somfy SAS. All rights reserved.
6. MISE EN SERVICE
Enregistrement du
premier point
de commande local
Somfy
Un seul moteur doit être alimenté à la fois.
Mettre sous tension et suivre la procédure «a» ou «b» en
fonction de la réaction du B.S.O.:
a) Le B.S.O. effectue un bref mouvement
Les ns de course sont réglées et aucun point de
commande Somfy n’est enregistré.
Passer au chapitre 6.5 « Enregistrement du premier point
de commande local io Somfy ».
ou
b) Le B.S.O. ne bouge pas
Appuyer sur la touche Montée ou Descente et suivre
la procédure «c» ou «d» en fonction de la réaction du
store :
La notice ne décrit que la mise en service à l’aide d’un point de commande local io Somfy de type Situo
mobile io VB qui apporte une meilleure précision lors de l’inclinaison des lames.
Pour une mise en service à l’aide de tout autre point de commande io, se référer à la notice correspon-
dante.
6.1. Identication des étapes de réglage déjà effectuées
c ou d
5. CÂBLAGE
• Connecter l‘ensemble moteur et platine
selon les informations du tableau ci-
dessous :
1 2 3
Commun
(Noir)
Neutre
(Bleu)
Terre (Vert-Jaune) MMM
Commun
Neutre
Terre
Moteur
M
Commun
Neutre
Terre
Moteur
Noir (2)
Bleu (1)
Vert-Jaune
• Couper l‘alimentation secteur.
Ce moteur ne doit pas être connecté à un transformateur d‘isolement. Seule la platine J4 io ref :
1811130 peut être connectée au moteur J4 io.

14
© 2014-2016 Somfy SAS. All rights reserved.
6.2. Pré-enregistrement du point de commande local io Somfy
• Appuyer en même temps sur les touches Montée et Descente.
Le B.S.O. effectue un bref mouvement, le point de commande
local io Somfy est pré-enregistré dans le moteur.
Utilisation
• Appuyer sur la touche Montée :
a) Si le B.S.O. monte, le sens de rotation est correct :
passer au chapitre 6.4 « Réglage de base ».
b) Si le B.S.O. descend, le sens de rotation est incorrect :
appuyer sur la touche «my», jusqu’au mouvement du
B.S.O., le sens de rotation est modié.
• Appuyer sur la touche Montée pour contrôler le sens de
rotation.
6.3. Vérication du sens de rotation du moteur
a
b
=
=
Réglage des ns de
course
c) Le B.S.O. ne bouge toujours pas
Les ns de course ne sont pas réglées et aucun
point de commande Somfy n’est enregistré.
Passer au chapitre 6.2 « Pré-enregistrement du point
de commande local io Somfy ».
ou
d) Le B.S.O. monte ou descend complètement
Les ns de course sont réglées et le point de
commande Somfy est enregistré.
Passer au chapitre « Utilisation ».
Pré-enregistrement
du point
de commande local io
Somfy
• Appuyer sur les touches Montée et «my» pour passer d’un mode fonction-
nement à l’autre.
Si le moteur passe d’un fonctionnement cinématique normale à cinéma-
tique position de travail, le B.S.O. effectue un bref mouvement au ralenti.
Si le moteur passe d’un fonctionnement cinématique position de travail à
cinématique normale, le B.S.O. effectue un bref mouvement standard.
Dans le cas de l’utilisation du J4 io avec une application TaHoma, ce
paramétrage DOIT être réalisé pour avoir le module visuel TaHoma
approprié.
6.4. Choix du type de cinématique (Normale ou avec position de travail)
Par défaut, l’actionneur J4 io est réglé pour fonctionner dans un B.S.O. avec cinématique normale. Il est cependant
possible de choisir entre un mode de fonctionnement pour B.S.O. avec cinématique normale ou pour B.S.O. avec
cinématique à position de travail.

15
© 2014-2016 Somfy SAS. All rights reserved.
6.5.2. Réglage de la course angulaire
Pour un fonctionnement optimal de l’actionneur J4
io, il est indispensable de régler la course angulaire.
La course angulaire est l’angle total nécessaire au B.S.O.
pour passer d’une position lames fermées à une position
lames ouvertes au maximum.
La positon lames ouverte au maximum est atteinte quand
l’inclinaison des lames ne bouge plus et que le B.S.O. fait
un 1er mouvement de montée.
• Appuyer sur la touche Descente jusqu’a atteindre la position
basse.
• Lorsque le store est en position basse, appuyer pendant 5
secondes sur les touches Montée et Descente : le B.S.O.
effectue un bref mouvement.
• Appuyer sur la touche «my» du point de commande : le B.S.O.
effectue un bref mouvement.
• Déplacer les lames de la position lames fermées à la position
lames ouvertes au maximum en réalisant des appuis bref avec
la touche Montée du point de commande.
• Appuyer en même temps sur les touches Montée et «my» du
point de commande jusqu’au mouvement du B.S.O.
ou
ou
6.5. Réglages de base
6.5.1. Réglage positions n de courses haute et basse
S’assurer que votre actionneur J4 io a bien été assemblé
dans le B.S.O. en position basse, les lames fermées.
• Appuyer sur la touche Montée pendant 3s. Le B.S.O. tourne
dans le sens montée.
• Arrêter le B.S.O. en utilisant l’arrêt sur le «champignon». Les
ns de courses sont réglées. La n de course haute est
enregistrée sur le champignon.

16
© 2014-2016 Somfy SAS. All rights reserved.
6.6. Enregistrement du premier point de commande local io Somfy
6.6.1. À l’aide d’un point de commande local io Somfy pré-enre-
gistré (6.2)
Faire un appui bref sur le bouton PROG de ce point de
commande : le B.S.O. effectue un bref mouvement,
le point de commande est enregistré.
6.6.2. Après une simple coupure d’alimentation
• Appuyer en même temps sur les touches Montée et
Descente du nouveau point de commande jusqu’au
mouvement du B.S.O..
• Faire un appui bref sur le bouton PROG de ce point
de commande : le B.S.O. effectue un bref mouvement, le
point de commande est enregistré.
6.7. Contrôle des réglages
Contrôler le réglage des ns de course haute et basse à l’aide du point de commande local io Somfy.
7. UTILISATION
7.1. Fonctionnement standard (le fonctionnement ci-dessous n’est possible qu’avec les
point de contrôle suivant : Situo mobile io VB, Easy Sun io, Composio io et Smoove io)
Pour utiliser la position favorite (my) : Faire un appui bref sur
la touche «my» : le B.S.O. se met en mouvement et s’arrête
puis incline les lames suivant l’inclinaison enregistrée en posi-
tion favorite (my).
7.1.2. Fonction STOP
Le B.S.O. est en cours de mouvement.
Faire un appui bref sur la touche (my) : le B.S.O. s’arrête
automatiquement.
7.1.3. Touches Montée et Descente
Un appui bref sur la touche Montée ou Descente provoque
l’orientation des lames du B.S.O..
Un appui long sur la touche Montée ou Descente provoque
une montée ou descente complète du B.S.O..
7.1.1. Position favorite (my)
Une position intermédiaire appelée « position favorite (my) » autre que la position haute et la position
basse, est pré-enregistrée dans le moteur. Cette position favorite «my» est pré-réglée en usine, elle
correspond à la position «lames descendues, position ajourée».
Pour modier ou supprimer la position favorite «my», voir chapitre « Modication des Réglages ».
7.2. Fonctionnement avec un capteur ou automatisme Somfy
Se référer à la notice du capteur io Somfy correspondante.

17
© 2014-2016 Somfy SAS. All rights reserved.
8. MODIFICATION DES RÉGLAGES
8.1. Position favorite (my)
8.1.1. Modication de la position favorite (my)
• Placer le B.S.O. dans la nouvelle position favorite (my)
souhaitée.
• Appuyer sur la touche (my) jusqu’au mouvement du B.S.O. :
la nouvelle position favorite (my) est enregistrée.
8.1.2. Enregistrement de la position favorite (my) pour les
produits avec positions de travail
Dans le cas ou le B.S.O. présente une cinématique à position
de travail, la position favorite (my) ne doit être enregistrée QUE
en position n de course basse, lames orientées dans un angle
compris dans la course angulaire
• Placer le B.S.O. en position n de course basse lames fermées
• Incliner les lames jusqu’à obtenir l’angle désiré, ou l’angle
correspondant à l’angle de la position de travail.
• Appuyer sur la touche (my) jusqu’au mouvement du B.S.O. :
la nouvelle position favorite (my) est enregistrée.
8.1.3. Suppression de la position favorite (my)
• Appuyer sur la touche «my» : le B.S.O. se met en
mouvement et s’arrête en position favorite (my).
• Appuyer de nouveau sur la touche «my» jusqu’au
mouvement du B.S.O. : la position favorite (my) est
supprimée.
Si vous utilisez une télécommande Impresario Chronis io avec un
B.S.O. possèdant une cinématique à position de travail, seuls les
scénarios suivants fonctionnent :
- Position n de course haute (A)
- Position n de course basse (B)
- Tout angle de lames du moment que le B.S.O. se trouve bien
position n de course basse (C)
Les scénarios appelant une position comprise entre la posi-
tion n de course haute et la position n de course basse
n’est pas possible avec l’actionneur J4 io.
A
B
C
7.3. Fonctionnement pour un B.S.O. avec une cinématique à position de travail et
l’utilisation d’une télécommande Impresario Chronis io

18
© 2014-2016 Somfy SAS. All rights reserved.
8.3. Modication des ns de course
8.3.1. Modication de la n de course haute
• Placer le B.S.O. en position médiane.
• Appuyer pendant 5 secondes sur les touches Montée et
Descente : le B.S.O. effectue un bref mouvement.
• Appuyer sur la touche Montée (Le B.S.O. tourne, s‘arrête, puis
continue à tourner dans le sens montée) jusqu‘à atteindre la
n de course haute souhaitée (Le B.S.O. continue de monter
après 3s d’appui sur le point de commande).
• Arrêter le B.S.O. à l’endroit désiré (Si la n de course a été
réglée sur le champignon, la n de course effective sera enre-
gistrée légèrement sous le champignon).
• Appuyer sur la touche Descente.
Le B.S.O. effectue un bref mouvement pour conrmer
l’enregistrement.
Nota: Si l’on veut régler la nouvelle n de course au delà de
la n de course existante, le B.S.O. s’arrêtera de lui même
au niveau de la n de course existante. Un nouvel appui
sur le point de commande sera nécessaire pour dépasser
la n de course existante.
8.3.2. Modication de la n de course basse
• Placer le B.S.O. en position médiane.
• Appuyer pendant 5 secondes sur les touches Montée et
Descente : le B.S.O. effectue un bref mouvement.
• Appuyer sur la touche Descente.(Le B.S.O. tourne,
s‘arrête, puis continue à tourner dans le sens descente)
jusqu‘à atteindre la n de course basse souhaitée
(Le B.S.O. continu de descendre après 3s d’appui sur le point
de commande).
• Arrêter le B.S.O. à l’endroit désiré.
• Appuyer sur la touche Montée.
Le B.S.O. effectue un bref mouvement pour conrmer
l’enregistrement.
Nota: Si l’on veut régler la nouvelle n de course au delà de
la n de course existante, le B.S.O. s’arrêtera de lui même
au niveau de la n de course existante. Un nouvel appui
sur le point de commande sera nécessaire pour dépasser
la n de course existante.
8.2. Ajout/Suppression de points de commande io et capteurs io Somfy
Se référer à la notice correspondante.

19
© 2014-2016 Somfy SAS. All rights reserved.
8.5. Réglages de la position lames horizontales
• Appuyer sur les touches Montée et Descente du point de
commande pendant 5s. Le B.S.O. effectue un bref mouvement.
• Appuyer sur les touches «my» et Descente du point de
commande : le B.S.O. effectue un bref mouvement.
• Déplacer les lames vers la position lames à l’horizontale en
réalisant des appuis bref avec la touche Montée ou Descente
du point de commande.
• Pour valider la position lames horizontales, appuyer en
même temps sur les touches «my» et Descente du point de
commande jusqu’au mouvement du B.S.O.
Si nécessaire, il est possible d’effectuer ce réglage avant
l’appairage nal, en sortie d’usine
Avant de réaliser ce réglage, il est indispensable que le
réglage de la course angulaire ait bien été effectué
Ce réglage est uniquement nécessaire dans les cas de l’uti-
lisation d’un capteur d’ensoleillement et de l’utilisation d’un
B.S.O. à cinématique -90°/+90° (Course d’orientation depuis
n de course basse de 180° => lames non horizontales lors
de la montée du B.S.O.)
8.4. Modication de la course angulaire
ou
ou
Pour un fonctionnement optimal de l’actionneur J4 io, il
est indispensable de régler la course angulaire.
La course angulaire est l’angle total nécessaire au B.S.O.
pour passer d’une position lames fermées à une position
lames ouvertes au maximum.
La positon lames ouverte au maximum est atteinte quand
l’inclinaison des lames ne bouge plus et que le B.S.O. fait
un 1er mouvement de montée.
• Appuyer sur la touche Descente jusqu’a atteindre la position
basse.
• Lorsque le store est en position basse, appuyer pendant
5 secondes sur les touches Montée et Descente :
le B.S.O. effectue un bref mouvement.
• Appuyer sur la touche «my» du point de commande :
le B.S.O. effectue un bref mouvement.
• Déplacer les lames de la position lames fermées à la
position lames ouvertes au maximum en réalisant des appuis
bref avec la touche Montée du point de commande.
• Appuyer en même temps sur les touches Montée et «my» du
point de commande jusqu’au mouvement du B.S.O..

20
© 2014-2016 Somfy SAS. All rights reserved.
9. ASTUCES ET CONSEILS
9.1. Questions sur le J4 io ?
Constats Causes possibles Solutions
Le B.S.O. ne fonctionne
pas.
Le câblage est incorrect. Contrôler le câblage et le modier si besoin.
Le moteur est au thermique. Attendre que le moteur refroidisse.
La pile du point de commande io Somfy
est faible. Contrôler si la pile est faible et la remplacer si besoin.
Le point de commande n’est pas
compatible.
Contrôler la compatibilité et remplacer le
point de commande si besoin.
Le point de commande io Somfy utilisé
n’est pas enregistré dans l’actionneur. Utiliser un point de commande enregistré ou enregistrer ce point de commande.
Le B.S.O. s’arrête trop
tôt ou trop tard. Les ns de course sont mal réglées. Re-régler les ns de course.
Malgré la présence
d’un capteur
d’ensolleillement, quand
il n’y plus beaucoup
de soleil le B.S.O.
n’oriente pas les lames
à l’horizontal.
Le capteur n’est pas appairé / réglé. Lire la notice du capteur pour réaliser l’appairage
et les réglages appropriés
Le capteur est appairé / réglé. Re-régler la course angulaire.
La position «my» est effacée. Régler la position «my».
Je ne peux pas incliner
facilement les lames. La télécommande n’est pas appropriée. Appairer puis utiliser une télécommande Situo
mobile io VB / Easy sun io / Composio io /
Smoove io.
Je ne peux pas orienter
correctement les
lames . La course angulaire est mal réglée. Re-régler la course angulaire.
La position «my» ne
fonctionne pas. La position «my» est effacée. Régler la position «my».
Ma positon «my» n’est
pas répetable. La course angulaire est mal réglée. Re-régler la course angulaire puis Re-régler la
position favorite «my».
Les échelles ou la mécanique du B.S.O.
présentent trop de jeu.
Pas de solution au travers du réglage du J4 io.
Appeler la position «my» depuis la position n
de course basse.
Lors d’un réglage ou
d’un appairage, un ou
plusieurs B.S.O. ne
réagissent pas comme
ce qui est décrit dans le
guide d’installation.
L’appairage ou le réglage n’a pas été
exécuté correctement.
Réaliser une simple coupure secteur et
reprendre si besoin la procédure d’appairage /
réglage depuis le début.
J’ai un capteur vent,
et le B.S.O. monte en
position n de course
haute régulièrement,
voir toutes les heures.
Le capteur est appairé / réglé. Il y a des interférences radio, ou le capteur est hors de portée. Veuillez respecter les conditions
d’installation décrites dans le chapitre 4.6
La pile du capteur d’ensoleillement io
Somfy est faible. Contrôler si la pile est faible et la remplacer si besoin.
Malgré la présence
d’un capteur vent,
quand il y beaucoup
de vent le B.S.O. ne
va pas en position
haute.
Le capteur n’est pas appairé / réglé. Se référer à la notice correspondante pour
appairer / régler le capteur.
J‘ai le sentiment que le
positionnement entre
les ns de course n’est
pas précis.
Les échelles ou la mécanique du B.S.O.
présentent trop de jeu.
Pas de solution au travers du réglage du J4 io.
Appeler la position «my» depuis la position n
de course basse.
