SOMFY Sonesse Ultra 50 User manual

Sonesse Ultra 50
Sonesse Ultra 50 RH
DE Anleitung
NL Handleiding
DA Brugsanvisning
FI Käyttöopas
SV Bruksanvisning
NO Veiledning
RU Инструкции
TR Talimatlar
EN Instructions
FR Notice
IT Manuale
ES Manual
PT Guia
ZH ĸdž
KO ໕ᆳხᆹ
ΏϳϛέΗϟ΍ϝϳϟΩ AR
Sonesse Ultra 50_5120788C004.pdf 1Sonesse Ultra 50_5120788C004.pdf 1 7/25/2019 8:38:39 AM7/25/2019 8:38:39 AM

DE Sonesse Ultra 50 - Sonesse Ultra 50 RH
2 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINALANLEITUNG
1. VORBEMERKUNGEN
1.1 BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Sonesse 50 Antrieb ist für Anwendungen in Innenräumen bestimmt (Rollläden und
Projektionswände).
Der Sonesse 50 Antrieb ist für den Betrieb von Rollläden mit mehreren Bahnen bestimmt.
Der Sonesse 50 Antrieb ist darauf ausgelegt, mehrere Rollläden gleichzeitig zu betreiben, wenn
diese über ein Verbindungselement miteinander verbunden sind.
Der Sonesse 50 Antrieb ist nicht für den Einsatz mit einer Ausgleichsfeder geeignet.
Jede nicht bestimmungsgemäße Verwendung ist untersagt. Hierzu zählen insbesondere:
Der Sonesse 50 Antrieb ist nicht für den Betrieb von Produkten im Freien bestimmt
(z. B. Außen-Vertikalstores, -Rollläden usw.).
Der Installateur muss ein Fachmann für Gebäudeautomation sein und sicherstellen, dass der
Behang gemäß den im Installationsland geltenden Normen, zum Beispiel EN 13120 zu Innenjalousien,
installiert wird.
Der Sonesse Ultra 50 Antrieb wurde für die Verwendung in Innenräumen entwickelt.
Dank seines niedrigen Geräuschpegels bietet er dem Anwender ein Höchstmaß an Komfort.
Um mehr zu erfahren und die akustische Leistung Ihres Geräts für den Innenraum zu
optimieren, wenden Sie sich bitte an Ihren Somfy-Ansprechpartner.
Diese Anleitung gilt für alle Sonesse Ultra 50 und Sonesse Ultra 50 RH Antriebe, deren Ausführungen im
aktuellen Katalog zu ¿nden sind.
INHALTSVERZEICHNIS
1. Vorbemerkungen 2
1.1 Bestimmungsgemäße Verwendung 2
1.2 Haftung 3
2. Montage 3
2.1. Montage 3
2.2. Verkabelung 4
2.3. Inbetriebnahme 5
2.4. Tipps und Empfehlungen für die
Installation 6
3. Verwendung und Wartung 7
3.1. AUF- und AB-Tasten 7
3.2. Funktion STOP 7
3.3. Tipps und Empfehlungen für die
Anwendung 7
4. Technische Daten 7
Sonesse Ultra 50_5120788C004.pdf 2Sonesse Ultra 50_5120788C004.pdf 2 7/25/2019 8:39:32 AM7/25/2019 8:39:32 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DE
3Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1.2 HAFTUNG
Lesen Sie diese Installations- und Gebrauchsanleitung sorgfältig durch, bevor Sie den
Antrieb installieren und verwenden. Beachten Sie außer den Anweisungen in dieser Anleitung
auch die detaillierten Hinweise im beiliegenden Dokument Sicherheitshinweise.
Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter
Einhaltung der Anweisungen von Somfy und der am Ort der Inbetriebnahme geltenden
Vorschriften ausgeführt werden.
Jede Nutzung des Antriebs zu Zwecken, die über die im vorliegenden Dokument
beschriebene bestimmungsgemäße Verwendung hinausgehen, ist untersagt. Jede
Missachtung dieser sowie aller anderen in dieser Anleitung und im beiliegenden Dokument
Sicherheitshinweise enthaltenen Anweisungen führt zum Ausschluss jeglicher Haftung und
Gewährleistungsansprüche durch Somfy.
Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des Antriebs
hinzuweisen und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach
Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für
den Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden.
Für Fragen zur Installation des Antriebs und weiterführende Informationen wenden Sie sich
bitte an Ihren Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.
2. MONTAGE
Die folgenden Anweisungen sind vom Fachmann, der die Installation des Antriebs ausführt, unbedingt zu beachten.
Lassen Sie den Antrieb niemals fallen, bewahren Sie ihn vor Erschütterungen, bohren Sie ihn nicht an und
tauchen Sie ihn nicht in Flüssigkeiten.
Installieren Sie für jeden Antrieb eine eigene Bedieneinheit.
Zur Optimierung des Àüsterleisen Betriebs muss das Spiel zwischen Antrieb, Zubehör, Welle und
Wellenende möglichst reduziert werden.

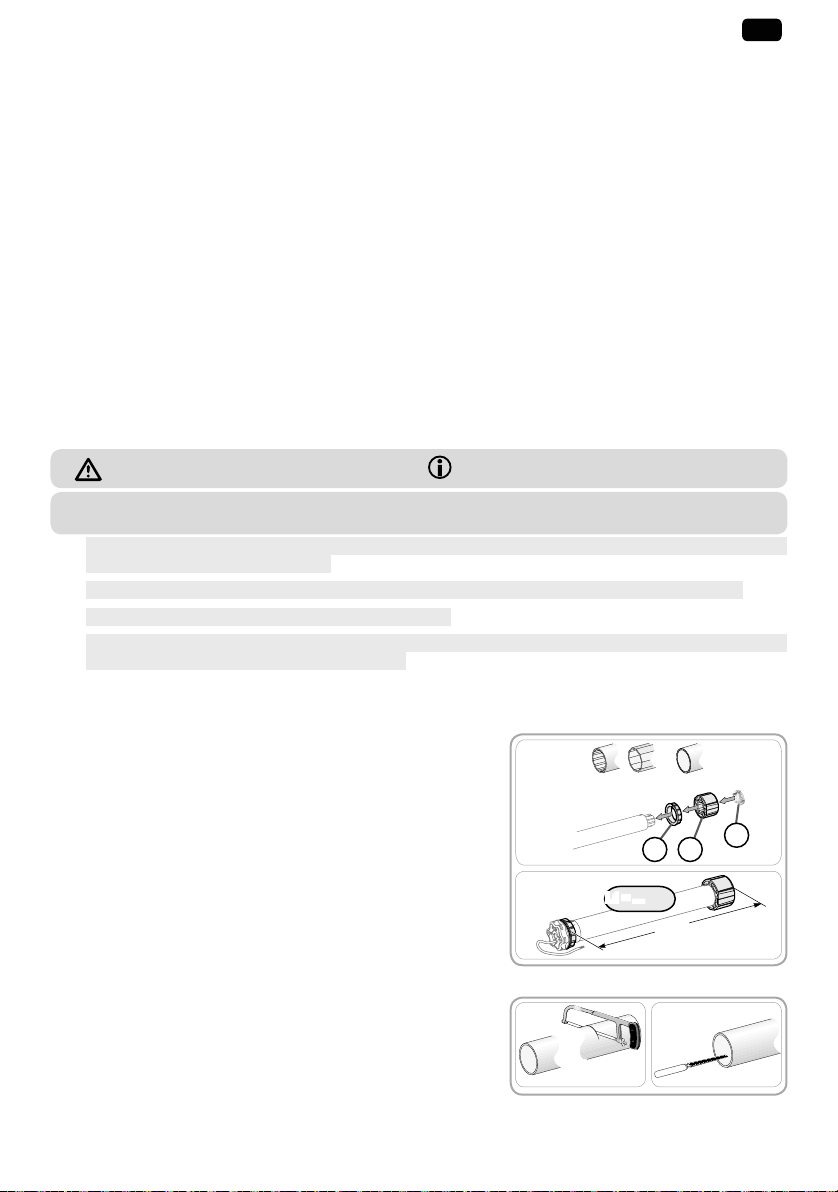

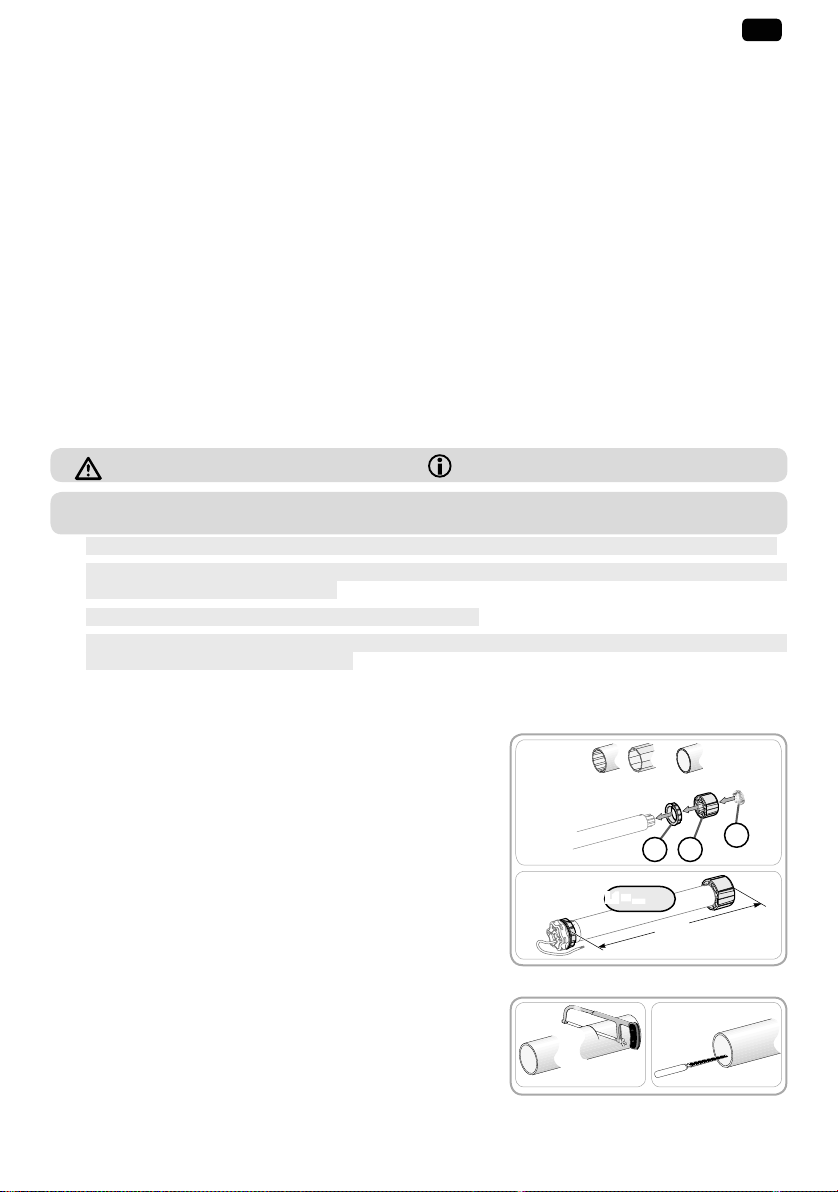

2.1. MONTAGE
2.1.1. Vorbereitung des Antriebs
Achten Sie darauf, dass der Innendurchmesser der Welle mehr
als 47 mm beträgt.
1) Bringen Sie die erforderlichen Zubehörteile zur Integration des
Antriebs an der Rollladenwelle an:
• Bringen Sie den Adapter a, den Mitnehmer bund die
Fixierscheibe c am Antrieb an.
Die Fixierscheibe muss mit einem Drehmoment von 1,5 bis
1,8 Nm angezogen werden.
2) Messen Sie die Länge (L1) zwischen dem Innenrand des
Antriebskopfes und dem äußersten Ende des Mitnehmers.
2.1.2. Vorbereitung der Welle
1) Schneiden Sie die Welle auf die gewünschte Länge zu.
2) Entgraten Sie die Welle und entfernen Sie die Späne.
1) 2)
1
1
1
Sicherheitshinweis! Information ȁAuf VAb
1Achtung!
1
1)
L1
L1 = …
2)
Ø > 47 mm
ba c
Sonesse Ultra 50_5120788C004.pdf 3Sonesse Ultra 50_5120788C004.pdf 3 7/25/2019 8:39:32 AM7/25/2019 8:39:32 AM

DE Sonesse Ultra 50 - Sonesse Ultra 50 RH
4 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

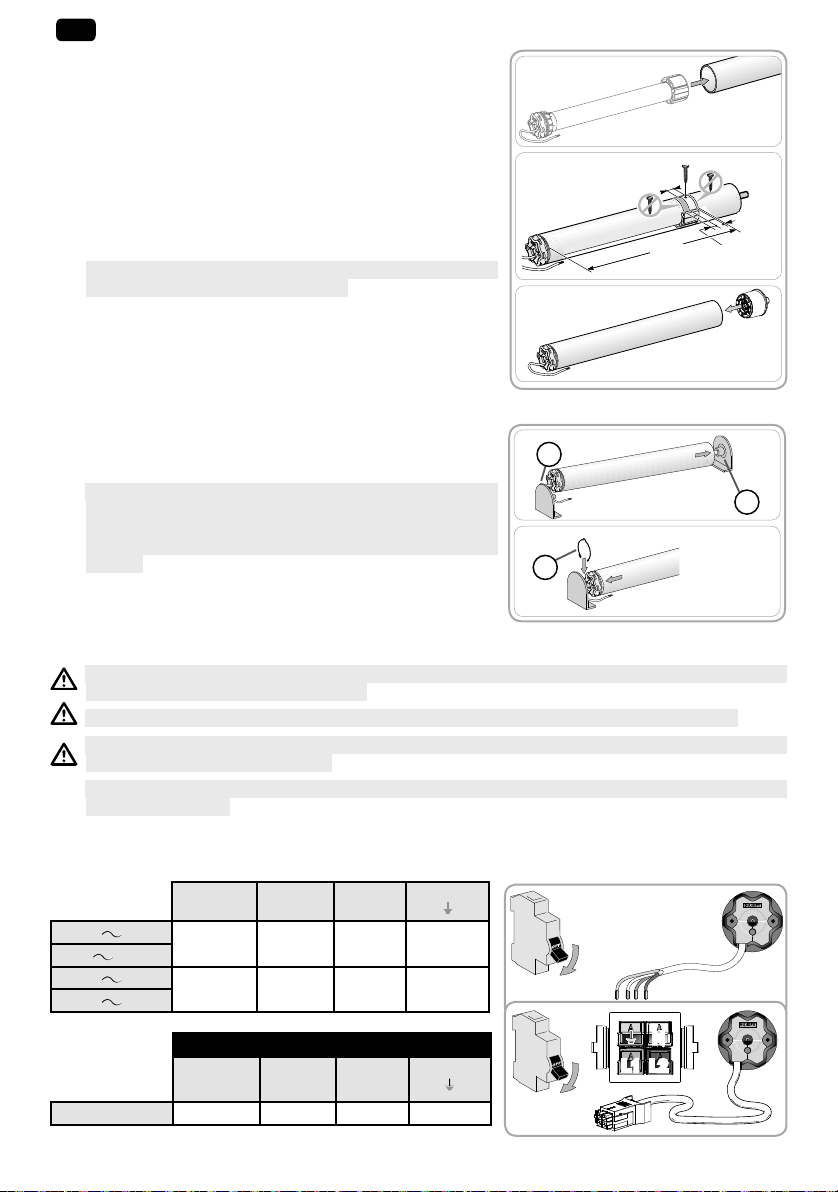

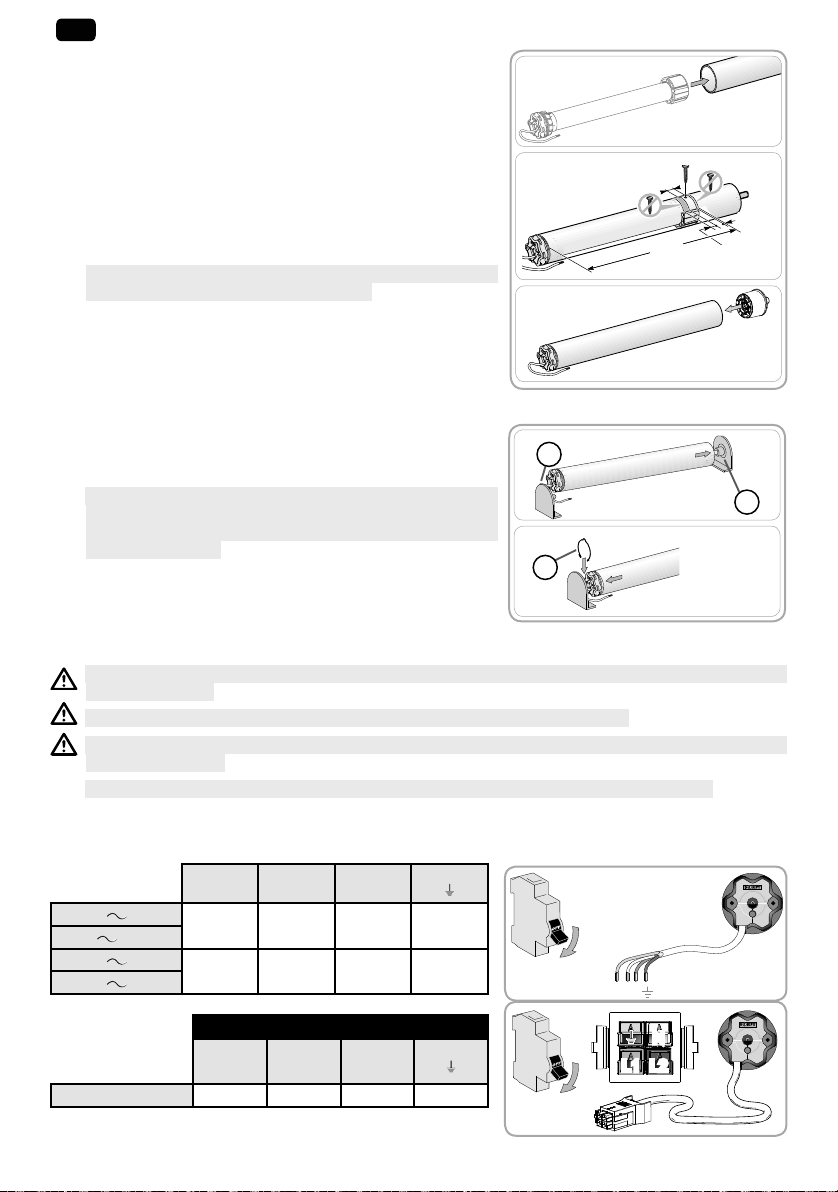

2.2. VERKABELUNG
Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
Bringen Sie die Kabel so an, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.
Das Kabel des Sonesse Ultra 50 ist abnehmbar. Wenn es beschädigt wurde, muss es durch ein
gleichartiges Kabel ersetzt werden.
1Achten Sie darauf, dass das Netzkabel des Antriebs zugänglich bleibt: Es muss sich einfach
austauschen lassen.
- Schalten Sie die Spannungsversorgung aus.
- Schließen Sie den Antrieb gemäß der Angaben in untenstehender Tabelle an:
Neutralleiter
(N) Phase (L1) Phase (L2) Schutzleiter
( )
120 V 60 Hz Weiß Schwarz Rot Grün
100 V 50/60 Hz
230 V 50 Hz Blau Schwarz Braun Gelb/Grün
220 V 60 Hz
US-PIGTAIL-STECKVERBINDER
Neutralleiter
(N)
Phase
(L1)
Phase
(L2)
Schutzleiter
( )
120 V-60 Hz Weiß Schwarz Rot Grün
L1L2N
N
L1 L2
2.1.3. Montieren des Antriebs mit der Welle
1) Führen Sie den Antrieb in die Welle ein.
2) Der Mitnehmer muss im Inneren der Welle gegen
Verschieben gesichert werden:
• Entweder durch Befestigung der Rollladenwelle am
Mitnehmer durch 4 selbstschneidende Schrauben mit einem
Durchmesser von Ø 5 mm oder durch 4 Edelstahl-Blindnieten
mit einem Durchmesser von Ø 4,8 mm, die zwischen 5 mm
und 15 mm vom äußeren Ende des Mitnehmers entfernt an
der Rollladenwelle angebracht werden.
Die Schrauben bzw. Blindnieten dürfen nur am Mitnehmer
angebracht werden, nicht am Antrieb.
3) Führen Sie die Walzenkapsel in die Welle ein. Stellen
Sie sicher, dass die Einheit sicher montiert ist.
2.1.4. Installieren der Wellen-Antriebs-Einheit
1Der Behang darf zwischen den Lagern nicht eingezwängt sein.
1) Bringen Sie die Wellen-Antriebs-Einheit am Gegenlager
fund am Antriebslager gan:
1Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit
am Gegenlager verriegelt ist. Damit wird verhindert, dass
sich die Befestigung der Welle mit dem Antrieb vom
Gegenlager löst, wenn der Rollladen seine untere Endlage
erreicht.
2) Bringen Sie bei Antrieben mit Sternkopf den Federring han.
15 mm
5 mm
20 mm
L1
1)
2)
3)
1)
2)
h
g
f
1
Sonesse Ultra 50_5120788C004.pdf 4Sonesse Ultra 50_5120788C004.pdf 4 7/25/2019 8:39:32 AM7/25/2019 8:39:32 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DE
5Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

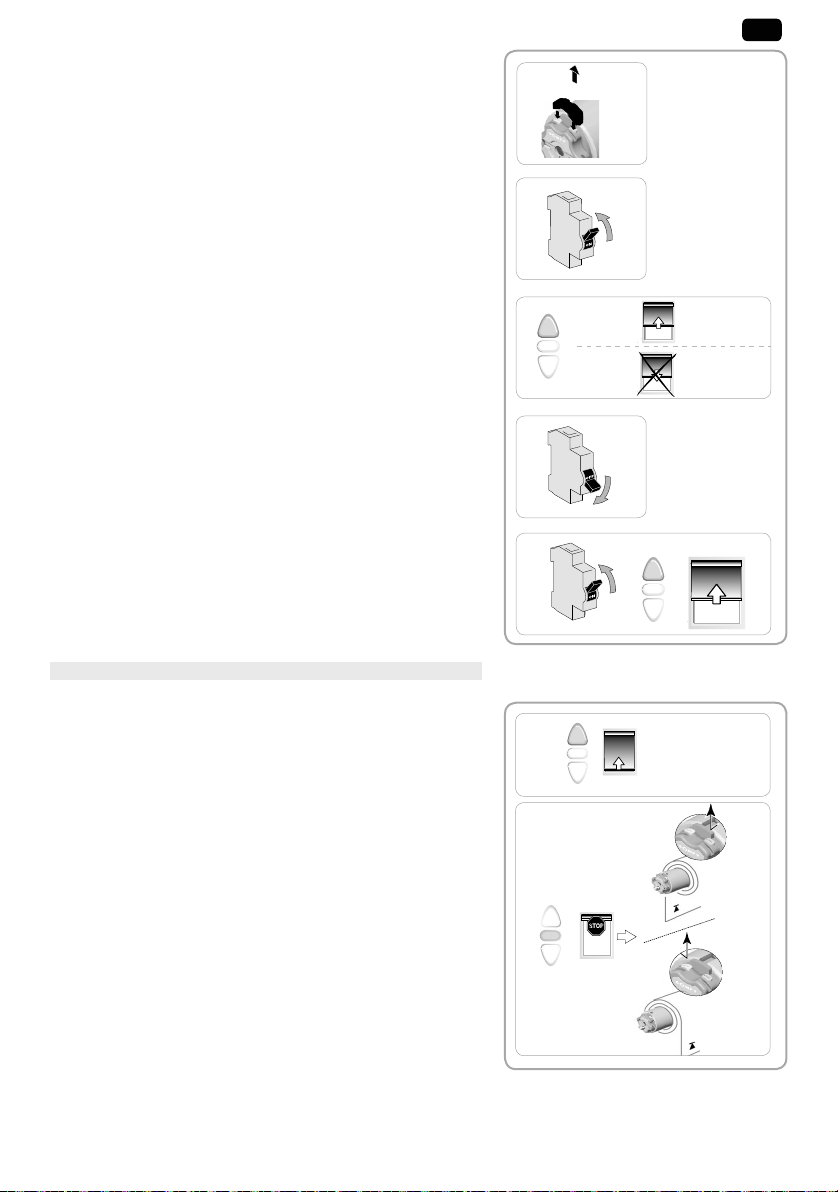

2.3. INBETRIEBNAHME
2.3.1. Prüfen der Drehrichtung
1) Entfernen Sie die Schutzabdeckung.
Drücken Sie gleichzeitig auf den weißen und den
gelben Drucktaster.
2) Schalten Sie die Spannungsversorgung wieder ein.
3) Drücken Sie an der Bedieneinheit die Taste ȁ:
a) Wenn der Behang nach oben fährt (a), ist die
Drehrichtung korrekt: Fahren Sie mit dem Kapitel
„Einstellung der Endlagen“ fort.
b) Wenn der Behang nach unten fährt (b), ist die
Drehrichtung vertauscht: Nehmen Sie folgende
Schritte vor.
4) Unterbrechen Sie die Spannungsversorgung.
Vertauschen Sie die beiden Phasen in der
Bedieneinheit.
5) Schalten Sie die Spannungsversorgung wieder ein.
Drücken Sie an der Bedieneinheit die Taste ȁ, um die
Drehrichtung zu überprüfen.
2.3.2. Einstellung der Endlagen
Die Endlagen können in beliebiger Reihenfolge bestimmt werden.
Einstellung der oberen Endlage
1) Drücken Sie an der Bedieneinheit auf die Taste ȁ,
um den Behang bis zur oberen Endlage fahren zu lassen.
2) Wenn die gewünschte obere Endlage erreicht ist,
drücken Sie an der Bedieneinheit auf die Taste Stop.
Achten Sie auf die Blickrichtung zum Antriebskopf:
• Wenn der Behang auf der linken Seite des
Antriebskopfs hochfährt, drücken Sie die gelbe Taste,
um diesen zu entriegeln: Die obere Endlage ist damit
eingestellt.
• Wenn der Behang auf der rechten Seite des
Antriebskopfs hochfährt, drücken Sie die weiße
Taste, um diesen zu entriegeln: Die obere Endlage
ist damit eingestellt.
2)
3)
5)
4)
a
b
=
=
1)
1)
2)
Sonesse Ultra 50_5120788C004.pdf 5Sonesse Ultra 50_5120788C004.pdf 5 7/25/2019 8:39:34 AM7/25/2019 8:39:34 AM

DE Sonesse Ultra 50 - Sonesse Ultra 50 RH
6 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

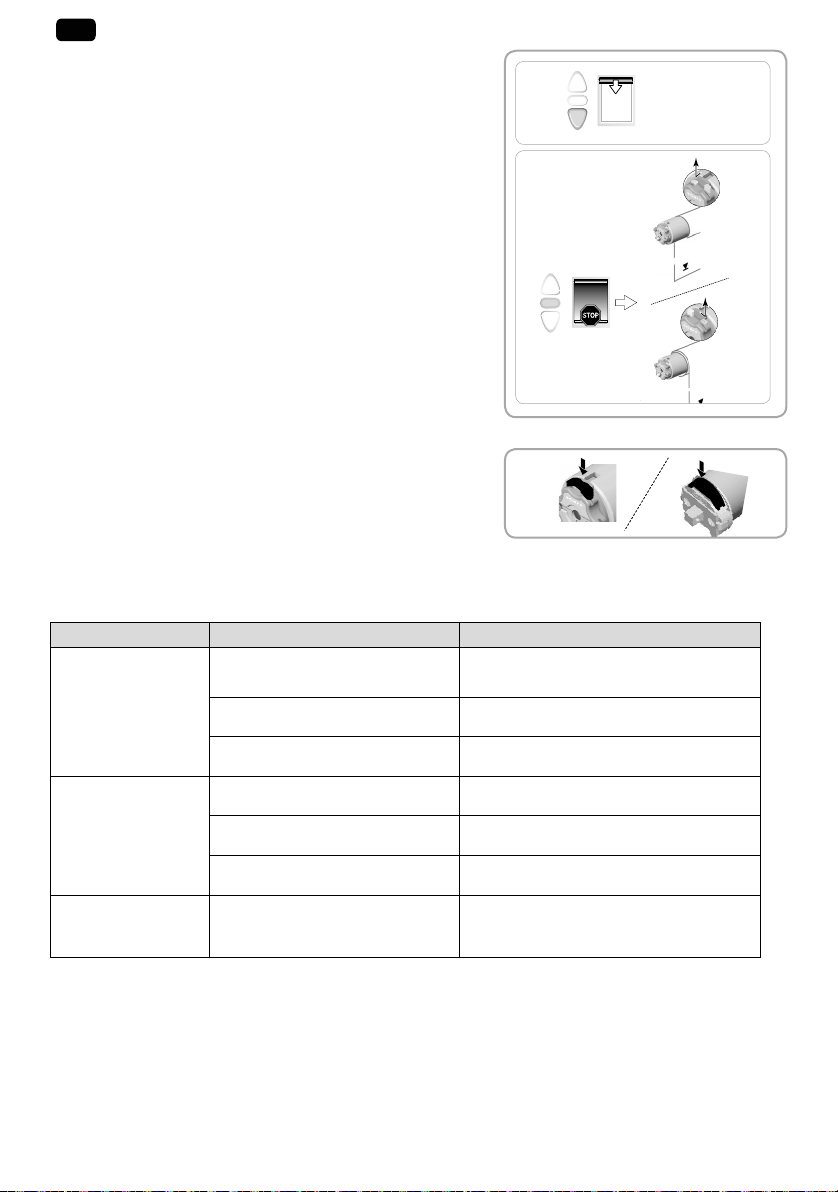

Einstellung der unteren Endlage
1) Drücken Sie an der Bedieneinheit auf die Taste V,
um den Behang bis zur unteren Endlage fahren zu lassen.
2) Wenn die gewünschte untere Endlage erreicht ist,
drücken Sie an der Bedieneinheit auf die Taste Stop.
Achten Sie auf die Blickrichtung zum Antriebskopf:
• Wenn der Behang auf der linken Seite des
Antriebskopfs hinunterfährt, drücken Sie die weiße
Taste, um diesen zu entriegeln: Die untere Endlage
ist damit eingestellt.
• Wenn der Behang auf der rechten Seite des
Antriebskopfs hinunterfährt, drücken Sie die gelbe
Taste, um diesen zu entriegeln: Die untere Endlage
ist damit eingestellt.
Bringen Sie die Schutzabdeckungen wieder an.
Jetzt sind alle Endlagen eingestellt.
2.4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION
2.4.1. Fragen zum Sonesse Ultra 50?
Problem Mögliche Ursachen Lösungen
Der Behang
funktioniert nicht.
Die Verkabelung ist fehlerhaft. Die Verkabelung überprüfen und ggf.
ändern.
Der Überhitzungsschutz des
Antriebs wurde ausgelöst. Warten, bis der Antrieb abgekühlt ist.
Die Bedieneinheit ist nicht
kompatibel. Überprüfen Sie die Kompatibilität und tauschen Sie ggf. die Bedieneinheit aus.
Der Behang
verursacht zu viel
Lärm:
Mitnehmer und Adapter sind
ungenügend auf die verwendete
Welle abgestimmt.
Mitnehmer und Adapter ersetzen
Der Behang wird zwischen den
Lagern eingezwängt. Passen Sie das Spiel an den Lagern an.
In der Welle be¿nden sich Späne
oder lose Schrauben. Reinigen Sie die Welle.
Der Behang hält zu
früh oder zu spät an. Die Endlagen des Behangs sind
falsch eingestellt. Endlagen nachjustieren
1)
2)
Sonesse Ultra 50_5120788C004.pdf 6Sonesse Ultra 50_5120788C004.pdf 6 7/25/2019 8:39:34 AM7/25/2019 8:39:34 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DE
7Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.

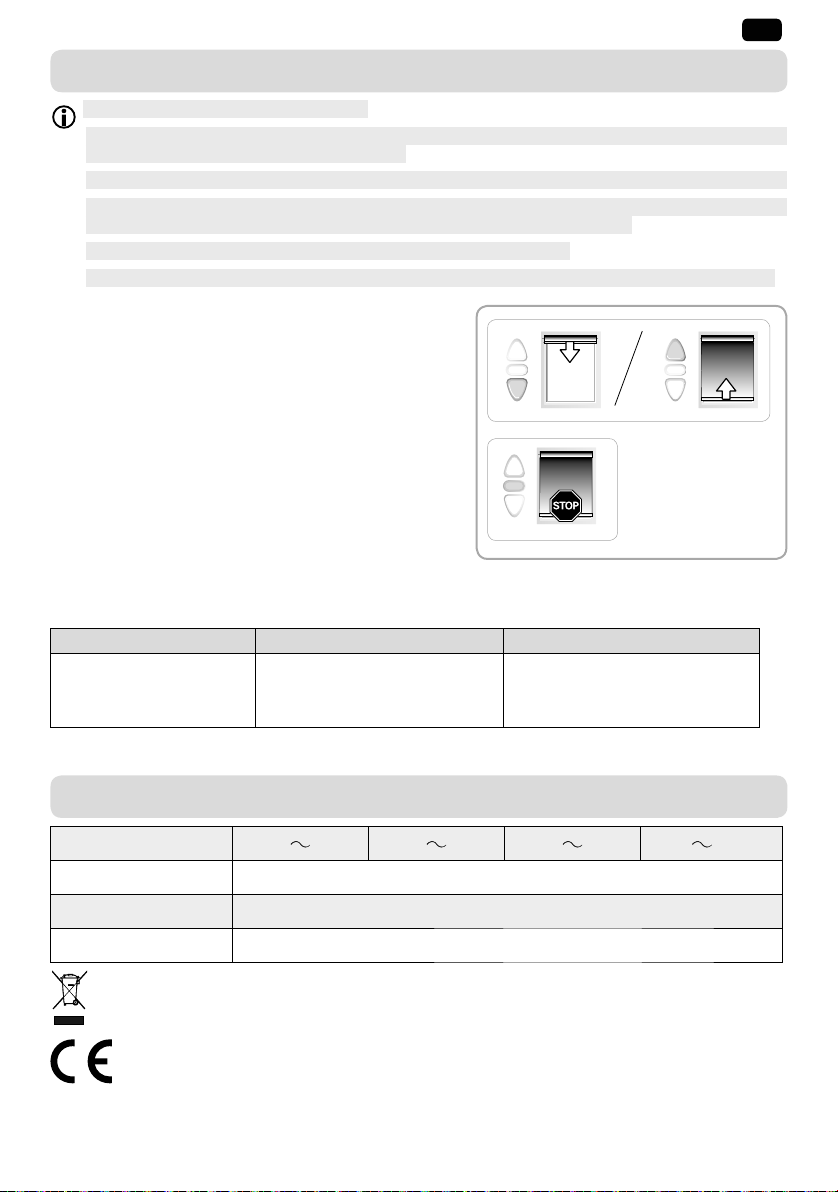

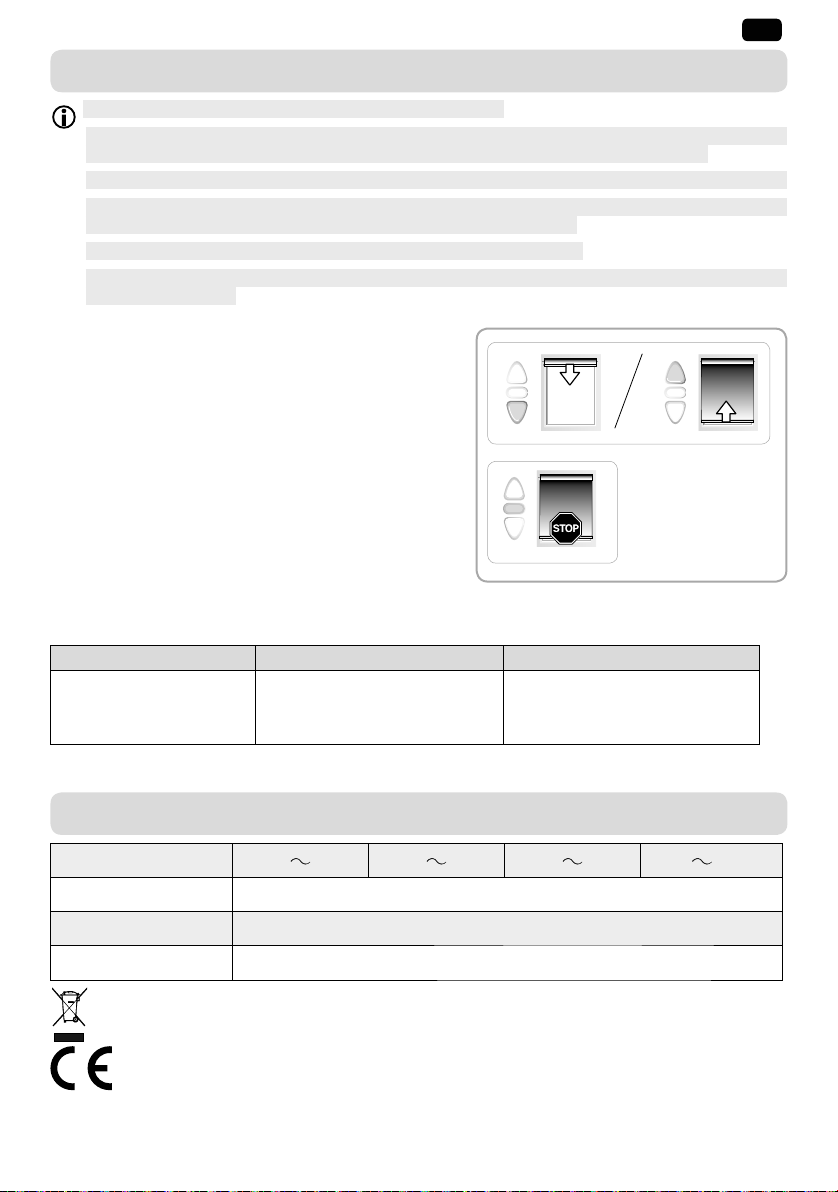

3. VERWENDUNG UND WARTUNG
3.1. AUF- UND AB-TASTEN
Ein einfacher Druck auf eine der Tasten ȁoder V
löst eine vollständige Öffnung oder Schließung des
Behangs aus.
3.2. FUNKTION STOP
Der Behang ist gerade in Bewegung.
Ein einfacher Druck auf die Taste Stop löst den
sofortigen Stillstand des Behangs aus.
3.3. TIPPS UND EMPFEHLUNGEN FÜR DIE ANWENDUNG
3.3.1. Fragen zum Sonesse Ultra 50?
Wenn das Produkt weiterhin nicht funktioniert, wenden Sie sich bitte an einen Fachmann für
Gebäudeautomation.
Problem Mögliche Ursachen Lösungen
Der Behang funktioniert nicht.
Der Überhitzungsschutz des
Antriebs wurde ausgelöst.
Warten, bis der Antrieb abgekühlt ist.
4. TECHNISCHE DATEN
Spannungsversorgung 230 V 50 Hz 120 V 60 Hz 220 V 60 Hz
100 V 50/60 Hz
Betriebstemperatur 0 °C bis + 60 °C
Schutzart IP 31
Schutzklasse Klasse I
Wir wollen die Umwelt schützen. Entsorgen Sie das Produkt nicht mit dem Hausmüll. Geben Sie dieses bei einer zugelassenen
Recycling-Sammelstelle ab.
SOMFY ACTIVITES SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung
beschriebene Antrieb bei bestimmungsgemäßem Einsatz und angeschlossen gemäß Kennzeichnung an eine
230 V / 50 Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen Richtlinien und
insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie 2014/30/EU erfüllt.
Der vollständige Text der EU-Konformitätserklärung ist unter der Internetadresse www.somfy.com/ce verfügbar.
Philippe Geoffroy, Bevollmächtiger für Zulassungen, in Vertretung des Directeur de l‘Activité, Cluses, Frankreich, 07/2019.
1)
2)
Für diesen Antrieb sind keine Wartungsarbeiten erforderlich.
Zur Gewährleistung der Sicherheit von Menschen und Eigentum sind die Antriebe von Somfy mit
einem Überhitzungsschutz ausgerüstet: Bei einer Überhitzung stoppt dieser den Antrieb.
Die wiederholte Aktivierung dieser Schutzvorrichtung kann die Leistung des Antriebs beeinträchtigen.
Wenn der Überhitzungsschutz des Antriebs aktiviert wird, überprüfen Sie bitte Ihre Anlage und stellen
Sie sicher, dass der Antrieb für den beabsichtigten Zweck geeignet ist.
Bei einer normalen Anlage sollte dieser Schutz nicht ausgelöst werden.
Um ein Verstellen der Endlagen zu vermeiden, sollte die Stromversorgung nicht länger als 1 Woche
abgeschaltet werden.
1
Sonesse Ultra 50_5120788C004.pdf 7Sonesse Ultra 50_5120788C004.pdf 7 7/25/2019 8:39:34 AM7/25/2019 8:39:34 AM

NL Sonesse Ultra 50 - Sonesse Ultra 50 RH
8 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINELE HANDLEIDING
1. INLEIDENDE INFORMATIE
1.1 TOEPASSINGSGEBIED
De Sonesse 50-motor is bestemd voor gebruik binnenshuis (rolgordijnen en projectieschermen).
De Sonesse 50-motor is bestemd voor het aandrijven van multi-banding rolgordijnen.
De Sonesse 50-motor is bestemd voor het aandrijven van meerdere rolgordijnen tegelijk, als deze
met elkaar zijn verbonden door middel van een tussenlager.
De Sonesse 50-motor is niet geschikt om gebruikt te worden met een compensatieveer.
Elk gebruik buiten het door Somfy bepaalde toepassingsgebied is verboden, met name:
De Sonesse 50-motor is niet bestemd voor gebruik buitenshuis (bijv. buitenscreens, rolluiken, enz.)
De motorisatie moet geïnstalleerd worden door een erkende installateur van automatiseringssystemen
in woningen, in overeenstemming met de in het land van gebruik geldende normen, zoals EN 13120 met
betrekking tot rolgordijnen.
De Sonesse Ultra 50-motor is ontwikkeld voor gebruik binnenshuis.
De gebruiker zal de comfortabele en stille werking waarderen.
Vraag uw Somfy leverancier advies als uw product te veel geluid maakt.
Deze handleiding is geldig voor alle Sonesse Ultra 50- en Sonesse Ultra 50 RH-motoren, waarvan de
verschillende versies in de huidige catalogus staan.
INHOUD
1. Inleidende informatie 8
1.1 Toepassingsgebied 8
1.2 Aansprakelijkheid 9
2. Installatie 9
2.1. Montage 9
2.2. Aansluiting 10
2.3. In bedrijf stellen 11
2.4. Tips en adviezen voor de installatie 12
3. Gebruik en onderhoud 13
3.1. Op- en Neer-toetsen 13
3.2. STOP-functie 13
3.3. Tips en adviezen voor het gebruik 13
4. Technische gegevens 13
Sonesse Ultra 50_5120788C004.pdf 8Sonesse Ultra 50_5120788C004.pdf 8 7/25/2019 8:39:34 AM7/25/2019 8:39:34 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH NL
9Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1.2 AANSPRAKELIJKHEID
Lees voorafgaand aan het installeren en het gebruik van de motor aandachtig deze handleiding voor de
installatie en het gebruik. Houd u altijd aan de aanwijzingen die in deze handleiding staan. Houd u ook
altijd aan de gedetailleerde voorschriften die in het bijgevoegde document Veiligheidsvoorschriften staan.
De motor moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de instructies van
Somfy en met de in het land van gebruik geldende wet- en regelgeving.
Gebruik van de motor buiten het hierboven beschreven toepassingsgebied is verboden. Hierdoor
en door het niet opvolgen van de instructies die in deze handleiding en in het bijgevoegde document
Veiligheidsvoorschriften staan, vervallen de aansprakelijkheid en de garantie van Somfy.
De installateur moet de klant informeren over de voorwaarden voor het gebruik en het onderhoud
van de motor en moet hem/haar, na de installatie van de motor, de aanwijzingen voor het
gebruik en het onderhoud, evenals het bijgevoegde document Veiligheidsvoorschriften,
overhandigen. Servicewerkzaamheden aan de motor mogen alleen worden uitgevoerd door
een erkende installateur van automatiseringssystemen in woningen.
Raadpleeg bij twijfel tijdens de installatie van de motor of voor aanvullende informatie uw
Somfy-leverancier of ga naar de website www.somfy.com.
2. INSTALLATIE
Verplichte voorschriften voor de erkende installateur van automatiseringssystemen in woningen die
de installatie van de motor uitvoert.
Laat de motor niet vallen, sla er niet tegen, boor er niet in en dompel hem niet in een vloeistof.
Installeer voor elke motor een apart bedieningspunt.
Voor een zo stil mogelijke werking moet de mechanische speling tussen motor, accessoires, as en
einde van de asuiteinde zo klein mogelijk zijn.
2.1. MONTAGE
2.1.1. Voorbereiden van de motor
Zorg ervoor dat de binnendiameter van de buis groter is dan of
gelijk is aan 47 mm.
1) Monteer de noodzakelijke accessoires voor het inbouwen van
de motor in de oprolbuis:
• Monteer de adapter a, de meenemer ben de stop-meenemer
cop de motor.
De stop-meenemer moet vastgeschroefd worden met een koppel
tussen 1,5 en 1,8 Nm.
2) Meet de lengte (L1) tussen de binnenrand van de kop van de
motor en de rand van de meenemer.
2.1.2. Voorbereiden van de buis
1) Zaag de oprolbuis op de gewenste lengte af, afhankelijk van
het te motoriseren systeem.
2) Verwijder de bramen en de splinters van de oprolbuis.
1) 2)
1
1
1
Veiligheidswaarschuwing!
Informatie ȁOp VNeer
1Let op!
1
1)
L1
L1 = …
2)
Ø > 47 mm
ba c
Sonesse Ultra 50_5120788C004.pdf 9Sonesse Ultra 50_5120788C004.pdf 9 7/25/2019 8:39:34 AM7/25/2019 8:39:34 AM

NL Sonesse Ultra 50 - Sonesse Ultra 50 RH
10 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.2. AANSLUITING
Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een
doorvoerrubber of -huls.
Maak kabels vast zodat zij niet in contact kunnen komen met bewegende delen.
De kabel van de Sonesse Ultra 50 kan verwijderd worden. Vervang hem door een identiek exemplaar
als hij beschadigd is.
1Zorg dat de voedingskabel van de motor toegankelijk blijft: hij moet gemakkelijk vervangen kunnen
worden.
- Schakel de netvoeding uit.
- Sluit de motor aan volgens de informatie van onderstaande tabel:
Nul (N) Fase
(L1) Fase (L2) Aarding
( )
120 V 60 Hz Wit Zwart Rood Groen
100 V 50/60 Hz
230 V 50 Hz Blauw Zwart Bruin Geel/
Groen
220 V 60 Hz
AMERIK. PIGTAIL-CONNECTORKABEL
Nul (N) Fase
(L1)
Fase
(L2)
Aarding
( )
120 V - 60 Hz Wit Zwart Rood Groen
L1L2N
N
L1 L2
2.1.3. Assemblage motor-as
1) Schuif de motor in de oprolbuis.
2) De meenemer moet geblokkeerd worden om beweging
in de oprolbuis te voorkomen:
• Ofwel door de meenemer aan de oprolbuis te
bevestigen met behulp van 4 parkerschroeven
Ø 5 mm of 4 stalen klinknagels Ø 4,8 mm geplaatst
tussen 5 mm en 15 mm van het buitenrand van de
meenemer, en dit ongeacht het type oprolbuis.
De schroeven of klinknagels mogen niet aan de motor,
maar uitsluitend aan de meenemer worden vastgezet.
3) Schuif de eindas in het einde van de oprolbuis en
controleer of de montage stevig is.
2.1.4. Montage van het geheel motor-buis
1Het gemotoriseerde systeem mag niet te strak
tussen de steunen worden gemonteerd.
1) Monteer en bevestig het geheel motor-buis op de
eindsteun fen op de motorsteun g:
1Controleer of het geheel motor-buis is vergrendeld op de
eindsteun. Dit voorkomt dat het geheel motor-buis uit de
bevestiging van de eindsteun schuift als het scherm in het
onderste eindpunt komt.
2) Voor sterkop-motoren moet de stopring hgeplaatst worden.
15 mm
5 mm
20 mm
L1
1)
2)
3)
1)
2)
h
g
f
1
Sonesse Ultra 50_5120788C004.pdf 10Sonesse Ultra 50_5120788C004.pdf 10 7/25/2019 8:39:35 AM7/25/2019 8:39:35 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH NL
11Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3. IN BEDRIJF STELLEN
2.3.1. Controle van de draairichting
1)Verwijder de beschermkap.
Druk tegelijk op de witte en gele toetsen.
2) Sluit de voeding weer aan.
3) Druk op de ȁtoets van het bedieningspunt:
a) Als het gemotoriseerde systeem omhoog gaat
(a), is de draairichting correct: Ga naar de paragraaf
“Afstellen van de eindpunten".
b) Als het gemotoriseerde systeem omlaag gaat
(b), is de draairichting niet correct: Ga verder met
de volgende stap.
4) Schakel de voeding uit.
Verwissel de 2 richtingsdraden op het bedieningspunt.
5) Sluit de voeding weer aan.
Druk op de ȁtoets van het bedieningspunt om de
draairichting te controleren.
2.3.2. Afstellen van de eindpunten
De eindpunten kunnen in willekeurige volgorde afgesteld
worden.
Afstellen van het bovenste eindpunt
1) Druk op de ȁtoets van het bedieningspunt om het
gemotoriseerde systeem in het bovenste eindpunt te
plaatsen.
2) Druk op de Stop toets van het bedieningspunt als
het gemotoriseerde systeem het bovenste eindpunt
heeft bereikt.
Bekijk vanaf de motorkop:
• Als het gemotoriseerde systeem omhoog gaat aan
de linkerkant van de motorkop, druk dan op de
gele toets om deze te ontgrendelen: het bovenste
eindpunt is ingesteld.
• Als het gemotoriseerde systeem omhoog gaat aan
de rechterkant van de motorkop, druk dan op de
witte toets om deze te ontgrendelen: het bovenste
eindpunt is ingesteld.
2)
3)
5)
4)
a
b
=
=
1)
1)
2)
Sonesse Ultra 50_5120788C004.pdf 11Sonesse Ultra 50_5120788C004.pdf 11 7/25/2019 8:39:36 AM7/25/2019 8:39:36 AM

NL Sonesse Ultra 50 - Sonesse Ultra 50 RH
12 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Afstellen van het onderste eindpunt
1)
Druk op de Vtoets van het bedieningspunt om het
gemotoriseerde systeem in het onderste eindpunt te plaatsen.
2) Druk op de Stop toets van het bedieningspunt als het
gemotoriseerde systeem het onderste eindpunt heeft bereikt.
Bekijk vanaf de motorkop:
• Als het gemotoriseerde systeem omlaag gaat aan
de linkerkant van de motorkop, druk dan op de
witte toets om deze te ontgrendelen: het onderste
eindpunt is ingesteld.
• Als het gemotoriseerde systeem omlaag gaat aan
de rechterkant van de motorkop, druk dan op de
gele toets om deze te ontgrendelen: het onderste
eindpunt is ingesteld.
Plaats de beschermkap terug.
De eindpunten zijn ingesteld.
2.4. TIPS EN ADVIEZEN VOOR DE INSTALLATIE
2.4.1. Vragen over de Sonesse Ultra 50?
Problemen Mogelijke oorzaken Oplossingen
Het gemotoriseerde
systeem werkt niet.
De aansluiting is niet correct. Controleer de aansluiting en wijzig deze
indien nodig.
De thermische beveiliging van de
motor is in werking. Wacht totdat de motor is afgekoeld.
Het bedieningspunt is niet
compatibel. Controleer de compatibiliteit en vervang het bedieningspunt indien nodig.
Het gemotoriseerde
systeem maakt
lawaai:
De meenemer en de adapter zijn
niet geschikt voor de gebruikte buis. Vervang de meenemer en de adapter
Het gemotoriseerde systeem is te
strak tussen de steunen gemonteerd Breng wat speling aan bij de steunen
Slijpsel of schroefjes in de buis. Maak de oprolbuis schoon.
Het gemotoriseerde
systeem stopt te
vroeg of te laat.
De eindpunten van het gemotori-
seerde systeem verschuiven. Stel de eindpunten bij.
1)
2)
Sonesse Ultra 50_5120788C004.pdf 12Sonesse Ultra 50_5120788C004.pdf 12 7/25/2019 8:39:36 AM7/25/2019 8:39:36 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH NL
13Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. GEBRUIK EN ONDERHOUD
3.1. OP- EN NEER-TOETSEN
Door een druk op de toets ȁof Vgaat het
gemotoriseerde systeem respectievelijk omhoog of
omlaag.
3.2. STOP-FUNCTIE
Het gemotoriseerde systeem is in beweging.
Door een druk op de Stop-toets stopt het
gemotoriseerde systeem.
3.3. TIPS EN ADVIEZEN VOOR HET GEBRUIK
3.3.1. Vragen over de Sonesse Ultra 50?
Als het gemotoriseerde systeem nog steeds niet werkt, neem dan contact op met een erkende
installateur van automatiseringssystemen in woningen.
Problemen Mogelijke oorzaken Oplossingen
Het gemotoriseerde
systeem werkt niet.
De thermische beveiliging van de
motor is in werking. Wacht totdat de motor is afgekoeld.
4. TECHNISCHE GEGEVENS
Netvoeding 230 V 50 Hz 120 V 60 Hz 220 V 60 Hz
100 V 50/60 Hz
Werkingstemperatuur 0 °C tot +60 °C
Beschermingsindex IP 31
Veiligheidsniveau Klasse I
Wij geven om ons milieu Werp het apparaat niet weg met het huishoudelijk afval. Breng het naar een erkend inzamelpunt voor
recycling.
Hierbij verklaart SOMFY ACTIVITES SA, F-74300 CLUSES dat de motorisatie die bestemd is om te worden gebruikt met
230Vh50Hz volgens de aanwijzingen in dit document, in overeenstemming is met de essentiële eisen en de andere
relevante bepalingen van de Europese richtlijnen voor toepassing binnen de Europese Unie en in het bijzonder met de
Machinerichtlijn 2006/42/EG en de EMC-Richtlijn 2014/30/EU.
De volledige EU-conformiteitsverklaring staat ter beschikking op de website www.somfy.com/ce.
Philippe Geoffroy, verantwoordelijk voor de typegoedkeuringen, handelend uit naam van de Directeur van de onderneming, Cluses,
07/2019.
1)
2)
Deze motor heeft geen onderhoud nodig
Voor de veiligheid van goederen en personen, hebben Somfy-motoren een thermische beveiliging
waardoor de motor stopt als deze te warm is.
Door het te vaak in werking komen van deze beveiliging kunnen de prestaties van de motor afnemen.
Als de thermische beveiliging van de motor te vaak in werking treedt, controleer dan uw installatie en
controleer of de motor wel genoeg vermogen heeft voor het bedoelde gebruik.
Bij een normale installatie zal deze beveiliging niet in werking komen.
Om verschuiving van de eindpunten te voorkomen mag u de netvoeding niet langer dan 1 week uitschakelen.
1
Sonesse Ultra 50_5120788C004.pdf 13Sonesse Ultra 50_5120788C004.pdf 13 7/25/2019 8:39:36 AM7/25/2019 8:39:36 AM

DA Sonesse Ultra 50 - Sonesse Ultra 50 RH
14 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ORIGINAL BRUGSANVISNING
1. FORHÅNDSOPLYSNINGER
1.1 ANVENDELSE
Sonesse 50-motoren er beregnet til styring af indendørsløsninger (rullegardiner og projektorlærreder).
Sonesse 50-motoren er beregnet til styring af rullegardiner med Àere bnnd.
Sonesse 50-motoren er beregnet til styring af Àere rullegardiner pnsamme tid, nnr disse er forbundet
med hinanden ved hjælp af et koblingsbeslag.
Sonesse 50-motoren er ikke beregnet til brug med kompensationsfjeder.
Enhver anvendelse, der ligger uden for anvendelsesomrndet, er ikke tilladt, det gælder
i særdeleshed:
Sonesse 50-motoren er ikke beregnet til udendørsløsninger (f.eks. udendørs lamelgardiner,
udendørs rullegardiner mm.)
Motoren skal installeres af en autoriseret el-installatør i henhold til gældende standarder i det land,
hvor installationen udføres, eksempelvis EN 13120 vedrørende indvendige rullegardiner.
Sonesse Ultra 50-motoren er beregnet til indendørsløsninger.
Den giver brugeren komfort og velvære takket være dens lydsvaghed.
Kontakt en Somfy-repræsentant, hvis du har brug for Àere oplysninger, eller hvis du vil gøre din
indendørsløsning mere lydsvag.
Disse vejledninger gælder for alle Sonesse Ultra 50- og Sonesse Ultra 50 RH-motorer, og de forskellige
versioner af disse ¿ndes i det aktuelle katalog.
INDHOLD
1. Forhåndsoplysninger 14
1.1 Anvendelse 14
1.2 Ansvar 15
2. Installation 15
2.1. Installation 15
2.2. Ledningsføring 16
2.3. Idriftsættelse 17
2.4. Tips og rnd angnende montering 18
3. Brug og vedligeholdelse 19
3.1. Knapperne Op og Ned 19
3.2. STOP-funktion 19
3.3. Tips og rnd angnende brug 19
4. Tekniske data 19
Sonesse Ultra 50_5120788C004.pdf 14Sonesse Ultra 50_5120788C004.pdf 14 7/25/2019 8:39:37 AM7/25/2019 8:39:37 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DA
15Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
1.2 ANSVAR
Læs installations- og brugsvejledningen grundigt igennem, før du installerer og bruger
motoren. Ud over de skrevne anvisninger i denne brugsvejledning, skal du ligeledes overholde
de detaljerede forskrifter i det vedlagte dokument Sikkerhedsanvisninger.
Motoren skal monteres af en godkendt elinstallatør inden for motorstyringer
og automatisering af boligen i overensstemmelse med Somfys instruktioner og
lovgivningen, der er gældende i det land, hvor produktet idriftsættes.
Motoren mnikke anvendes til andre formnl end dem, der er beskrevet herunder. En sndan
brug vil, ligesom al overtrædelse af anvisningerne i denne brugsanvisning og de vedlagte
Sikkerhedsanvisninger, medføre, at Somfys ansvar samt garantien bortfalder.
Installatøren skal efter monteringen af motoren oplyse kunderne om brugsbetingelserne og
vedligeholdelsen af motoren og skal overdrage dem brugs- og vedligeholdelsesvejledningen
samt det medfølgende dokument Sikkerhedsanvisninger. Alt efterfølgende servicearbejde
pnmotoren skal udføres af en autoriseret elinstallatør med speciale i motorstyring og
automatisering af boliger.
Hvis du kommer i tvivl i forbindelse med installationen af motoren, eller hvis du ønsker yderligere
information, skal du kontakte en Somfy-rndgiver eller gnind pnwebstedet www.somfy.com.
2. INSTALLATION
Pnbud, der absolut skal følges af den godkendte elinstallatør inden for motorstyringer og
automatisering af boligen, der har udført installationen af motoren.
Motoren mnikke falde ned, pnføres slag, bores i eller neddyppes i væske.
Installér en individuel betjeningsboks til hver motor.
For at sikre, at driften bliver snlydsvag som muligt, skal det mekaniske spil mellem motor, tilbehør, rør
og enden af røret skal reduceres maksimalt.
2.1. INSTALLATION
2.1.1. Klargøring af motoren
Kontrollér, at rørets indvendige diameter er større end 47 mm.
1) Montér det nødvendige udstyr til integration af motoren i
oprulningsrøret:
• Montér medbringeren a, drivhjulet bog stophjulet cpnmotoren.
Stophjulet skal skrues pnmed et moment pn1,5 ±1,8 Nm.
2) Mnl længden (L1) mellem den inderste kant pnmotorens
hoved og drivhjulets yderste kant.
2.1.2. Forberedelse af røret
1) Skær oprulningsrøret over i en længde, der passer til det
produkt, der skal styres med motoren.
2) Fil oprulningsrøret, og fjern spnnerne.
1) 2)
1
1
1
Sikkerhedsadvarsel! Information ȁOp VNed
1Pas pn!
1
1)
L1
L1 = …
2)
Ø > 47 mm
ba c
Sonesse Ultra 50_5120788C004.pdf 15Sonesse Ultra 50_5120788C004.pdf 15 7/25/2019 8:39:37 AM7/25/2019 8:39:37 AM

DA Sonesse Ultra 50 - Sonesse Ultra 50 RH
16 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.2. LEDNINGSFØRING
Ledninger, der føres gennem en metalvæg, skal være beskyttet og isoleret med en manchet eller
et beskyttelsesrør.
Fastgør ledningerne, snde ikke kommer i kontakt med dele, der bevæger sig.
Ledningen pnSonesse Ultra 50 kan afmonteres. Hvis den er beskadiget, skal den erstattes med
en anden magen til.
1Sørg for, at der er adgang til motorens strømforsyningskabel: Det skal let kunne udskiftes.
- Afbryd strømforsyningen fra elnettet.
- Tilslut motoren i overensstemmelse med informationerne i tabellen herunder:
Neutral
(N) Fase (L1) Fase (L2) Jord
( )
120 V 60 Hz Hvid Sort Rød Grøn
100 V 50/60 Hz
230 V 50 Hz BlnSort Brun Gul/grøn
220 V 60 Hz
KABEL MED PIGTAIL-STIK (USA)
Neutral
(N)
Fase
(L1)
Fase
(L2)
Jord
( )
120V-60Hz Hvid Sort Rød Grøn
L1L2N
N
L1 L2
2.1.3. Motor/rør-samling
1) Før motoren ind i oprulningsrøret.
2) Drivhjulet skal være fastlnst for at sikre, at det ikke
Àytter sig inde i oprulningsrøret:
• Det kan gøres enten ved at fastgøre oprulningsrøret
pndrivhjulet med 4 parkerskruer pnØ 5 mm, eller
4 popstnlnitter pnØ 4,8 placeret mellem 5 mm og
15 mm fra udvendig ende af hjulet, uanset hvilket
oprulningsrør, der er tale om.
Skruerne eller stnlpopnitterne bør ikke fastgøres pn
motoren, men udelukkende pndrivhjulet.
3) Sæt endedækslet i oprulningsrøret, og kontrollér, at
samlingen holder.
2.1.4. Montering af motor- og rørsamlingen
1Det motorstyrede produkt mnikke klemmes mellem holderne.
1) Montér og fastgør motor- og rørsamlingen pn
endeholderen fog motorholderen g:
1Kontrollér, at motor/rør-enheden er fastgjort pn
endeholderen. Derved undgnr man, at motor/rør-enheden
løsnes fra endeholderen, nnr rullegardinet kommer til
nederste endestop.
2) Pnmotorer med stjerneformet hoved skal det
kontrolleres, at stopringen her monteret.
15 mm
5 mm
20 mm
L1
1)
2)
3)
1)
2)
h
g
f
1
Sonesse Ultra 50_5120788C004.pdf 16Sonesse Ultra 50_5120788C004.pdf 16 7/25/2019 8:39:37 AM7/25/2019 8:39:37 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DA
17Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
2.3. IDRIFTSÆTTELSE
2.3.1. Kontrol af rotationsretningen
1) Fjern beskyttelseshætten.
Tryk samtidigt pnde hvide og gule knapper.
2) Slnstrømmen til igen.
3) Tryk pntasten ȁpnbetjeningsboksen:
a) Hvis det motorstyrede produkt kører op (a),
er rotationsretningen korrekt: Fortsæt til afsnittet
"Justering af endestop".
b) Hvis det motorstyrede produkt kører ned (b),
er rotationsretningen forkert: Gntil næste punkt.
4) Afbryd strømforsyningen fra elnettet.
Ombyt de to faseledninger pnbetjeningsboksen.
5) Tilslut strømforsyningen fra elnettet igen.
Tryk pntasten ȁpnbetjeningsboksen for at kontrollere
rotationsretningen.
2.3.2. Justering af endestop
Endestoppene kan justeres i hvilken som helst rækkefølge.
Justering af øverste endestop
1) Tryk pntasten ȁpnbetjeningsboksen for at fndet
motorstyrede produkt til at gnop til øverste endestop.
2) Tryk pntasten Stop pnbetjeningsboksen, nnr
det motorstyrede produkt nnr det ønskede øverste
endestop.
Se pnniveau af motorhovedet:
• Hvis det motorstyrede produkt gnr op til venstre for
motorhovedet, skal du trykke pnden gule knap for
at oplnse det: det øverste endestop er indstillet.
• Hvis det motorstyrede produkt gnr op til højre for
motorhovedet, skal du trykke pnden hvide knap for
at oplnse det: det øverste endestop er indstillet.
2)
3)
5)
4)
a
b
=
=
1)
1)
2)
Sonesse Ultra 50_5120788C004.pdf 17Sonesse Ultra 50_5120788C004.pdf 17 7/25/2019 8:39:38 AM7/25/2019 8:39:38 AM

DA Sonesse Ultra 50 - Sonesse Ultra 50 RH
18 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Justering af nederste endestop
1) Tryk pntasten ȁpnbetjeningsboksen for at fndet
motorstyrede produkt til at gnned til nederste endestop.
2) Tryk pntasten Stop pnbetjeningsboksen, nnr det
motorstyrede produkt nnr det ønskede nederste endestop.
Se pnniveau af motorhovedet:
• Hvis det motorstyrede produkt gnr ned til venstre
for motorhovedet, skal du trykke pnden hvide
knap for at oplnse det: nederste endestop er
indstillet.
• Hvis det motorstyrede produkt gnr ned til højre for
motorhovedet, skal du trykke pnden gule knap for
at oplnse det: nederste endestop er indstillet.
Sæt beskyttelseshætten på igen.
Endestoppene er nu indstillede
2.4. TIPS OG RÅD ANGÅENDE MONTERING
2.4.1. Spørgsmål om Sonesse Ultra 50?
Problem Mulige nrsager Løsninger
Det motorstyrede
produkt fungerer
ikke.
Kablingen er forkert. Kontrollér kablingen og ret om nødvendigt.
Motoren er i varmesikringstilstand. Vent til motoren køler ned.
Betjeningsboksen er ikke
kompatibel. Kontrollér kompatibiliteten og udskift om nødvendigt betjeningsboksen.
Det motorstyrede
produkt støjer: Medbringeren er ikke korrekt
tilpasset i det anvendte rør. Udskift medbringeren
Det motorstyrede produkt
klemmes mellem holderne Lav spillerum ved holderne
Der er spnner, skruer i røret. Rengør oprulningsrøret.
Det motordrevne
produkt stopper for
tidligt eller for sent.
Endestop for det motordrevne
produkt. Justér endestoppene igen
1)
2)
Sonesse Ultra 50_5120788C004.pdf 18Sonesse Ultra 50_5120788C004.pdf 18 7/25/2019 8:39:38 AM7/25/2019 8:39:38 AM

Sonesse Ultra 50 - Sonesse Ultra 50 RH DA
19Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
3. BRUG OG VEDLIGEHOLDELSE
3.1. KNAPPERNE OP OG NED
Et kort tryk pntasten ȁeller Vfremkalder en hel
oprulning eller nedrulning af det motorstyrede produkt.
3.2. STOP-FUNKTION
Det motorstyrede produkt er i bevægelse.
Et tryk pntasten Stop fremkalder et stop af det
motorstyrede produkt.
3.3. TIPS OG RÅD ANGÅENDE BRUG
3.3.1. Spørgsmål om Sonesse Ultra 50?
Hvis det motorstyrede produkt stadig ikke fungerer, skal man kontakte en godkendt installatør
inden for motorstyring og automatisering i boliger.
Problem Mulige nrsager Løsninger
Det motorstyrede produkt
fungerer ikke. Motoren er i varmesikringstilstand. Vent til motoren køler ned.
4. TEKNISKE DATA
Strømforsyning 230 V 50 Hz 120 V 60 Hz 220 V 60 Hz
100 V 50/60 Hz
Driftstemperatur 0° C til + 60° C
Vejledning om beskyttelse IP 31
Sikkerhedsniveau Klasse I
Vi værner om miljøet. Bortkast ikke apparatet sammen med husholdningsaffaldet. Indlever det til et godkendt indsamlingssted
for genbrug.
Hermed erklærer SOMFY ACTIVITES SA, F-74300 CLUSES, i egenskab af fabrikant, at motoren, for hvilken denne
vejledning gælder, og som er mærket til at blive forsynet med 230 V 50 Hz og anvendt, som angivet i denne vejledning, er i
overensstemmelse med de væsentlige krav i gældende EU Direktiver, og i særdeleshed med maskindirektivet 2006/42/EF
og CEM-direktivet 2014/30/EU.
Den komplette EU-overensstemmelseserklæring ¿ndes pninternetadressen www.somfy.com/ce.
Philippe Geoffroy, ansvarlig for godkendelser, handler i navn af Aktivitetsdirektøren, Cluses, 07/2019.
1)
2)
Denne motor er vedligeholdelsesfri
Af hensyn til sikkerheden for ejendom og personer er Somfys motorer udstyret med varmesikring,
som udløser motorstop ved overophedning.
Ved gentagen aktivering af sikringen kan motorens ydeevne reduceres.
Hvis motorens varmesikring udløses, skal du efterse din installation og kontrollere, at motoren har
den rigtige klasse til formnlet.
Det forventes ikke, at sikringen vil blive udløst i en normal installation.
For at undgnat endestoppene Àytter sig, mnstrømmen ikke være slnet fra i mere end 1 uge.
1
Sonesse Ultra 50_5120788C004.pdf 19Sonesse Ultra 50_5120788C004.pdf 19 7/25/2019 8:39:38 AM7/25/2019 8:39:38 AM

FI Sonesse Ultra 50 - Sonesse Ultra 50 RH
20 Copyright©2014 - 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
ALKUPERÄINEN OPAS
1. EDELLYTYKSET
1.1 KÄYTTÖTARKOITUS
Sonesse 50 -moottori on suunniteltu sisätiloissa käytettäviin laitteisiin (rullakaihtimet ja valkokankaat).
Sonesse 50 -moottori on suunniteltu moniosaisten rullakaihtimien moottoriksi.
Sonesse 50 -moottori on suunniteltu moottoroimaan useita rullakaihtimia samanaikaisesti, jos ne on
yhdistetty toisiinsa välikannakkeella.
Sonesse 50 -moottoria ei ole suunniteltu käytettäväksi palautusjousen kanssa.
Muunlainen kuin Somfyn määrittelemä käyttötarkoitus on kielletty, etenkin:
Sonesse 50 -moottoria ei ole suunniteltu käytettäväksi ulkona olevien laitteiden kanssa
(esimerkiksi screenit ulkona, sälerullaimet jne.).
Asentajan, jonka on oltava motorisoinnin ja automatisoinnin ammattilainen, on varmistettava, että
moottoroitu laite on asennettu asennusmaassa voimassaolevien säännösten ja standardien, kuten
esimerkiksi sisäkaihtimiin liittyvä standardi EN 13120, mukaan.
Sonesse Ultra 50 -moottori on suunniteltu käytettäväksi sisätiloissa.
Se on käytössä erittäin miellyttävä alhaisen äänitasonsa ansiosta.
Kun haluat lisätietoja ja optimoida sisätiloissa käytettävän laitteesi äänitason, ota yhteys
Somfyn edustajaan.
Näitä ohjeita voidaan soveltaa kaikkiin Sonesse Ultra 50 ja Sonesse Ultra 50 RH -moottoreihin, joiden eri
versiot löytyvät voimassa olevasta tuoteluettelosta.
SISÄLLYS
1. Edellytykset 20
1.1 Käyttötarkoitus 20
1.2 vastuu 21
2. Asennus 21
2.1. Asennus 21
2.2. Kaapelointi 22
2.3. Käyttöönotto 23
2.4. Vinkkejä ja asennusohjeita 24
3. Käyttö ja huolto 25
3.1. Painikkeet "Ylös" ja "Alas" 25
3.2. STOP-toiminto 25
3.3. Vinkkejä ja käyttöohjeita 25
4. Tekniset tiedot 25
Sonesse Ultra 50_5120788C004.pdf 20Sonesse Ultra 50_5120788C004.pdf 20 7/25/2019 8:39:39 AM7/25/2019 8:39:39 AM
