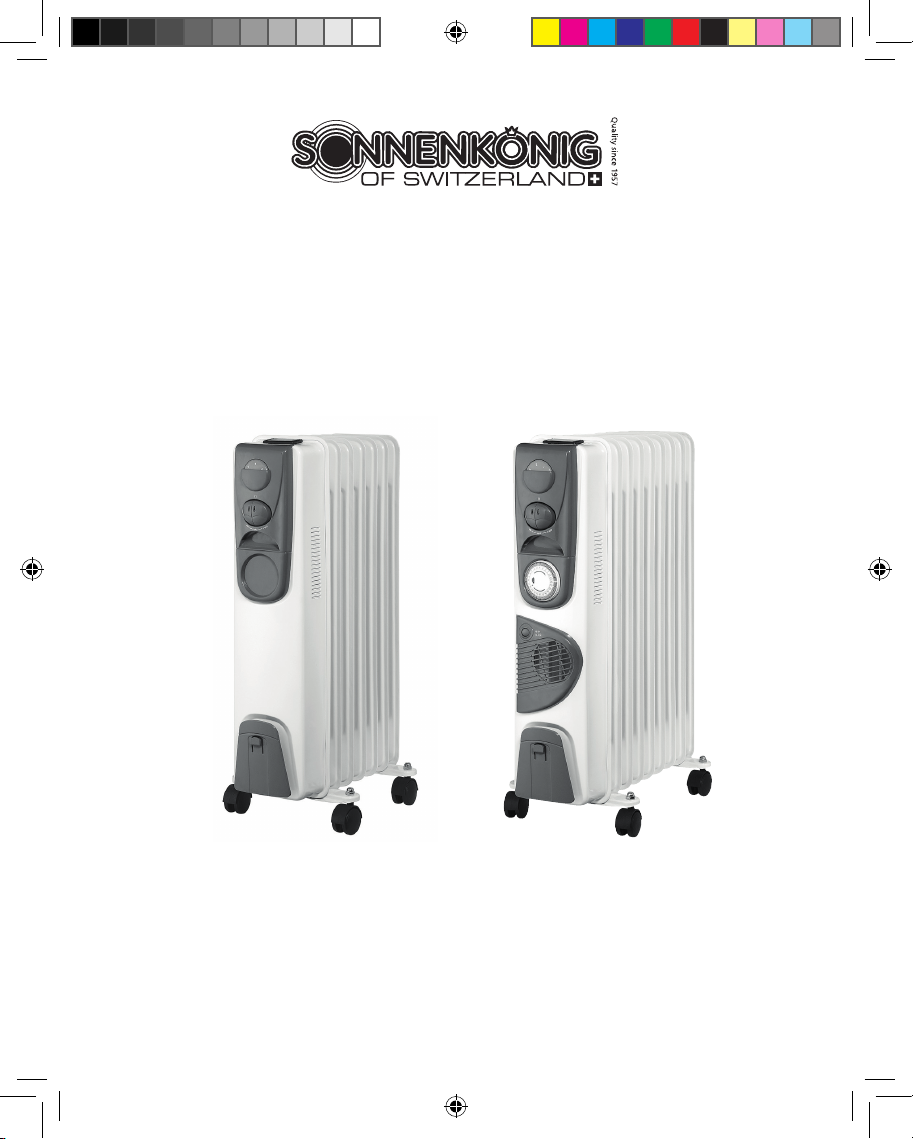

Sonnenkonig OFR Series User manual

OFR SERIE A & D
OELRADIATOR
Bedienungsanleitung
Artikel-Nr. OFR 5 A 20800062
Artikel-Nr. OFR 7 A 20800162
Artikel-Nr. OFR 9 A 20800562
Artikel-Nr. OFR 11 A 20800262
Artikel-Nr. OFR 7 D 20800362
Artikel-Nr. OFR 9 D 20800462
Dieses Produkt ist nur für gut isolierte Räume oder den gelegentlichen Gebrauch geeignet.
20800062_OFR 5A_Bedienungsanleitung.indd 1 28.06.2018 15:44:17

2
INDEX
1Sicherheitshinweise....................................................................................3
2 Platzierung.................................................................................................4
3Elektrischer Anschluss..................................................................................4
4Bezeichnung der Teile.................................................................................4
5Bedienung...................................................................................................5
6 Wartung und Pflege...................................................................................6
7 Technische Angabe.....................................................................................6
8 Garantie / Entsorgung /Technische Änderungen.........................................8
DE
20800062_OFR 5A_Bedienungsanleitung.indd 2 28.06.2018 15:44:17

3
1 Sicherheitshinweise DE
Bitte lesen Sie vor erster Inbetriebnahme die Gebrauchsanweisung genau durch und beachten
Sie die Sicherheitshinweise um Schäden durch falsche oder unsachgemäße Bedienung sowie
unzulässige Umgebungsbedingungen zu vermeiden. Bewahren Sie diese zum späteren Nach-
schlagen gut auf.
Kontrollieren Sie das Gerät nach dem Entfernen der Verpackung auf Beschädigungen. Setzen
Sie das Gerät bei Verdacht auf eine Beschädigung nicht in Betrieb und wenden Sie sich an einen
Fachmann. Das recyclingfähige Verpackungsmaterial darf nicht für Kleinkinder zugänglich auf-
bewahrt oder entsorgt werden, sondern muss fachgerecht entsorgt werden.
Dieses Gerät darf nur für den Zweck, für den es ausdrücklich entwickelt wurde, verwendet wer-
den. Jeder andere Gebrauch ist als unsachgemäß und folglich als gefährlich anzusehen. Der
Lieferant haftet nicht für eventuelle Personen- und/oder Sachschäden, die auf einen unsachge-
mäßen oder falschen Gebrauch zurückzuführen sind.
Dieses Gerät darf von Kindern, die 8 Jahre oder älter sind, sowie von Personen mit reduzierten
körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wis-
sen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen bezüglich der sicheren
Nutzung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Kinder dürfen die Reinigung und benutzerseitige Wartung
nicht ohne Beaufsichtigung durchführen. Bitte achten Sie darauf, dass Sie das Geräte auf eine
geeignete und unempfindliche Flächen stellen, sodass auslaufende Flüssigkeiten keinen Schaden
verursachen können.
Reparaturen an elektrischen Geräten dürfen nur von Fachkräften durchgeführt werden.
Unsachgemäß durchgeführte Reparaturen und Abänderungen an den Geräten können gefährli-
che Folgen für den Benutzer nach sich ziehen, worauf die Garantieansprüche abgelehnt werden.
Das Gerät darf nicht eingesetzt werden unter folgenden Bedingungen:
- In Räumen mit explosionsgefährdeten Atmosphären.
- In Räumen mit aggressiven Atmosphären.
- In Räumen mit hoher Lösemittelkonzentration.
- In Räumen mit extrem hoher Staubbelastung.
- Bei fragwürdigen Einsatzbedingungen empfiehlt es sich, die technische Abteilung von Sonnen-
könig oder einen Fachhändler zu kontaktieren. Der Einsatz einer Elektroheizung unter unzuläs-
sigen Bedingungen führt zum Erlöschen der Garantieansprüche!
20800062_OFR 5A_Bedienungsanleitung.indd 3 28.06.2018 15:44:17

4
2 Platzierung
Dieses Gerät stellt keine besondere Installationsanforderungen, doch ist es ratsam,
einige einfache Vorsichtsmassnahmen zu beachten, um einen optimalen Betrieb bei ma-
ximaler Sicherheit zu gewährleisten. Beachten Sie dazu die allgemeinen Sicherheitsbe-
dingungen. Das Gerät muss in einem Abstand von mindestens 50 cm von Wänden
oder Möbelstücken aufgestellt werden.
Vor dem elektrischen Anschluss der Heizung sollten folgende Punkte überprüft werden:
- Stimmt die Netzspannung mit der Spannung des Gerätes überein?
- Sind die Steckdose und das Versorgungsnetz ausreichend abgesichert?
- Falls eine Kabelrolle verwendet wird, ist diese vollständig abgewickelt?
- Ist der Gerätestecker für die Gebäudesteckdose geeignet?
- Ist die verwendete Steckdose mit einwandfreier Erdung ausgerüstet?
3 Elektrischer Anschluss

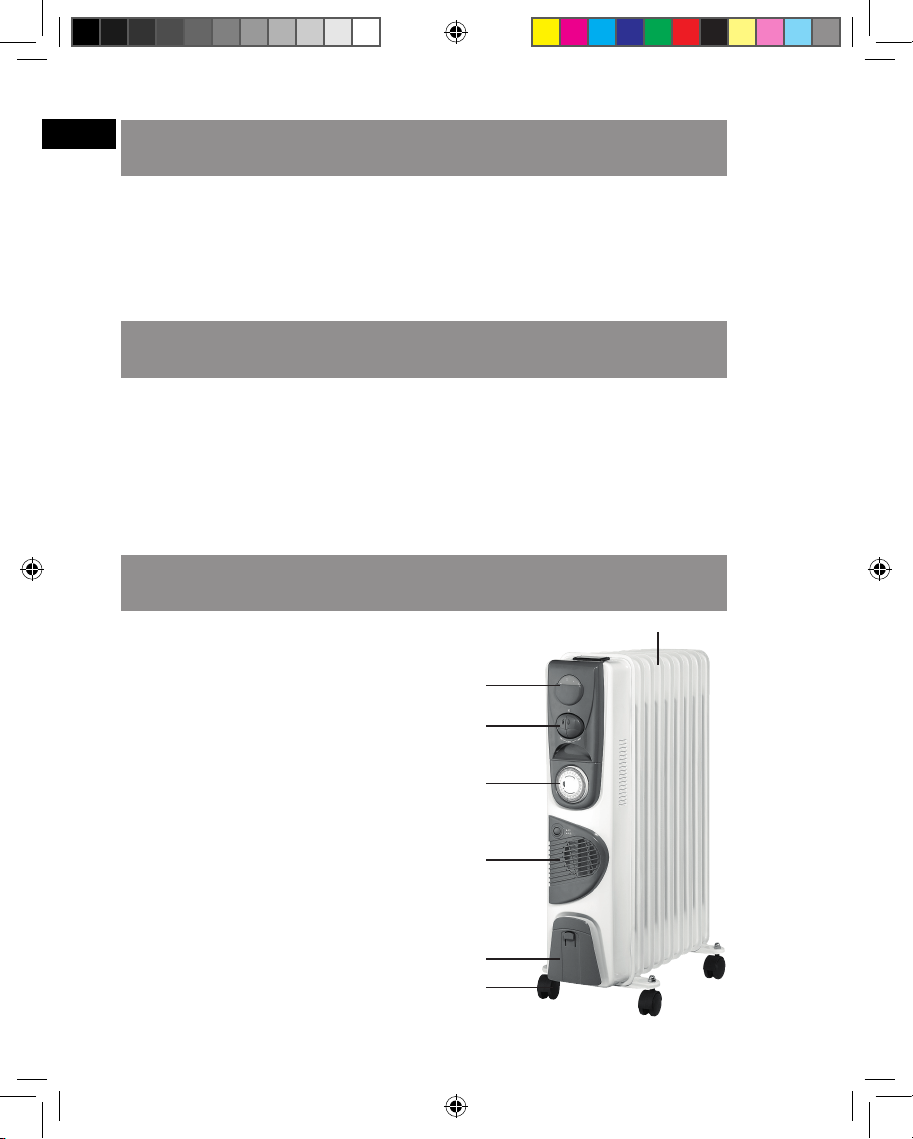

4 Bezeichnung der Teile
DE
1 Thermostat
2 Stufenschalter
3 24 Stunden Timer (nur Serie D)
4 Zuschaltbarer Heissluftventilator (nur Serie D)
5 Kabelhalterung
6 Lenkrollen
7 Rippen
1
2
3
4
5
6
7
20800062_OFR 5A_Bedienungsanleitung.indd 4 28.06.2018 15:44:17

5
5.1 Inbetriebnahme
Um die Heizung einzusetzen, ist wie folgt vorzugehen:
- Stellen Sie die Heizung auf den Kopf und befestigen Sie die Halterungen gemäss Abbil-
dung zwischen den Rippen. Achten Sie darauf, dass die Räder richtig montiert sind.
- Stecken Sie das Netzkabel am Stromkreislauf an.
- Bedienen Sie das Gerät anschliessend gemäss folgender Beschreibung.
5.2 Stufenschalter
Um die Heizung einzusetzen, ist wie folgt vorzugehen:
Die Heizung verfügt über einen 3-Stufenschalter. Schalten Sie das Gerät mittels Stufen-
schalter ein und stellen Sie den Knopf auf den gewünschten Wert.
Um die Heizung abzuschalten, stellen Sie den Stufenschalter auf Position 0.
5.3 Thermostat
Der Thermostat funktioniert auf allen Stufen. Sie können die gewünschte Temperatur mit-
tels Thermostat einstellen. Drehen Sie dazu den Thermostat auf den gewünschten Wert.
Maximaler Wert: Position (6)
Minimaler Wert: Position (1)
Der Thermostat bewirkt, dass sich das Heizgerät einschaltet, wenn sich die Umge-
bungstemperatur unterhalb des voreingestellten Wertes befindet. Steigt die Temperatur
über diesen Wert, schaltet der Thermostat das Gerät ab.
5.4 24-Stunden-Timer (nur Serie D)
Stellen Sie die gegenwärtige Zeit ein. Stellen Sie die Zeit ein, wann die Heizung
eingestellt werden soll. Jede Einheit beträgt 15 Minuten. Wenn die Temperaturspanne
eingestellt und der Radiator eingesteckt ist, wird diese Funktion jeden Tag wiederholt.
Wenn Sie den Radiator ohne Timer betreiben möchten, müssen Sie alle Anzeigen auf
Null stellen.
5 Bedienung DE
20800062_OFR 5A_Bedienungsanleitung.indd 5 28.06.2018 15:44:17

6
6 Wartung und Pflege
DE 5.4 Zuschaltbarer Heissluft-Ventilator (nur Serie D)
Stellen Sie den Knopf auf die Position .
Achtung! Bei Wartung und Pflege sind die allgemeinen Sicherheitsbedingungen zu
beachten. Um einen störungsfreien Betrieb des Heizgerätes sicherzustellen, sollte das
Gerät regelmässig gesäubert werden. Folgende Vorgehensweise wird dafür empfohlen:
1.Schalten Sie das Heizgerät aus.
2.Ziehen Sie anschliessend das Netzkabel aus der Steckdose.
3.Entfernen Sie am Luftansaug den angesammelten Staub mittels Tuch oder Staubsauger.
4.Reiben Sie das Gehäuse mit einem Feuchten Tuch ab. Verwenden Sie zur Reinigung
der Kunststoffteile keinesfalls Benzin, Lösungsmittel oder scheuernde Mittel, die die
Kunststoffoberfläche beschädigen können.
5.Stecken Sie das Netzkabel in der Steckdose ein.
6.Schalten Sie das Gerät ein.
OFR 5A OFR 7A OFR 9A OFR 11A
Heizleistung 500 / 500 /
1000 Watt
600 / 900 /
1500 Watt
800 / 1200 /
2000 Watt
1000 / 1500
/ 2000 Watt
Spannung/
Frequenz
220-240
Volt 50 Hz
220-240
Volt 50 Hz
220-240
Volt 50 Hz
220-240
Volt 50 Hz
Thermostat Ja Ja Ja Ja
24-Stun-
den-Timer Nein Nein Nein Nein
Zuschaltbarer
Warmluftven-
tilator
Nein Nein Nein Nein
7 Technische Angabe
20800062_OFR 5A_Bedienungsanleitung.indd 6 28.06.2018 15:44:17

7
DE
OFR 7D OFR 9D
Heizleistung 600 / 900 / 1500 Watt 800 / 1200 / 2000 Watt
Spannung/
Frequenz 220-240 Volt 50 Hz 220-240 Volt 50 Hz
Thermostat Ja Ja
24-Stun-
den-Timer Ja Ja
Zuschaltbarer
Warmluftven-
tilator
Ja Ja
20800062_OFR 5A_Bedienungsanleitung.indd 7 28.06.2018 15:44:17

8
8 Garantie / Entsorgung / Technische Änderungen
Garantie:
Die Geräte werden vor der Auslieferung genau kontrolliert. Sollte trotzdem einmal ein
Mangel an Ihrem Gerät auftreten, wenden Sie sich vertrauensvoll an Ihren Verkäufer.
Bitte bringen Sie den Kaufbeleg mit, denn dieser ist für jede Garantieleistung vorzulegen.
Die Garantie beträgt 24 Monaten ab dem Kaufdatum.
Entsorgung
Das Gerät muss fachgerecht entsorgt werden. Das Gerät kann bei jedem Fachhänd-
ler kostenlos zur Entsorgung abgegeben werden.
Technische Änderungen
Änderungen in Technik und Design vorbehalten. Wir haften nicht für technische oder
redaktionelle Änderungen oder Auslassungen in diesem Dokument.
Bitte behalten Sie das Verpackungsmaterial für das Gerät auf.
CE-Konformitätserklärung
Das Gerät entspricht folgenden Standards
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 60335-1:2012/AC:2014
EN 60335-2-30:2009+A11:2012
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008
DE
20800062_OFR 5A_Bedienungsanleitung.indd 8 28.06.2018 15:44:17

9
Firma
Armin Schmid
Olensbachstrasse 9-15
CH-9631 Ulisbach
Tel. Int. [phone]
Tel. Nat. 0848870850
www.sonnenkoenig.ch
Firma
Armin Schmid
Peter-Henlein-Strasse 5
D-89331 Burgau
Tel: [phone]
info@ sonnenkoenig.ch
www.sonnenkoenig.ch
0.14 Cent/Minute
DE
20800062_OFR 5A_Bedienungsanleitung.indd 9 28.06.2018 15:44:17

FR
OFR SERIE A & D
RADIATEURS À BAIN D‘HUILE
Mode d‘emploi
Article-nr. OFR 5 A 20800062
Article-nr. OFR 7 A 20800162
Article-nr. OFR 9 A 20800562
Article-nr. OFR 11 A 20800262
Article-nr. OFR 7 D 20800362
Article-nr. OFR 9 D 20800462
Ce produit convient uniquement pour les espaces bien isolés ou pour une utilisation occasionnelle.
20800062_OFR 5A_Bedienungsanleitung.indd 10 28.06.2018 15:44:18

11
INDEX
1Consignes de sécurité................................................................................12
2 Emplacement.............................................................................................13
3Branchement électrique..............................................................................13
4Désignation des pièces..............................................................................14
5Désignation des pièces Commande...........................................................14
6Maintenance et entretien..........................................................................15
7Indications tecniques.................................................................................16
8Garantie / Elimination / Modifications techniques.....................................17
FR
OFR SERIE A & D
RADIATEURS À BAIN D‘HUILE
Mode d‘emploi
20800062_OFR 5A_Bedienungsanleitung.indd 11 28.06.2018 15:44:18

12
Avant la première mise en service, veuillez lire scrupuleusement le mode d‘emploi dans son
Intégralité et tenir compte des consignes de sécurité afin d‘éviter les dommages liés à une
commande mauvaise ou non conforme ainsi qu‘à des conditions d‘environnement non auto-
risées. Conservez ce mode d‘emploi afin de pouvoir le consulter de nouveau ultérieurement.
Après avoir retiré l‘emballage, contrôler que l‘appareil ne présente aucun dommage. Si
vous Soupçonnez des dommages, ne mettez pas l‘appareil en marche et adressez-vous à
un spécialiste. L‘emballage recyclable doit être tenu hors de portée des petits enfants ou
être jeté aux ordures, mais doit être jeté de manière appropriée.
Cet appareil ne doit être utilisé que pour l‘usage pour lequel il a été expressément mis au point.
Toute autre utilisation doit être considérée comme inappropriée et par conséquent comme
dangereuse. Le fournisseur décline toute responsabilité concernant d‘éventuels dommages
corporels et/ou matériels, pouvant être imputés à une utilisation inappropriée ou incorrecte.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes
à capacités physiques, sensorielles et mentales réduites ou sans expérience et sans les
connaissances nécessaires, à condition qu‘ils soient assistés ou qu‘ils aient reçu des
instructions concernant l‘utilisation en toute sécurité de l‘appareil et qu‘ils comprennent
quels sont les dangers encourus. Les enfants ne doivent pas jouer avec l‘appareil. Les
opérations de nettoyage et d‘entretien de l‘appareil ne doivent pas être effectuées par
des enfants sans surveillance. Assurez-vous de placer l‘appareil sur une surface appro-
priée et étanche, de sorte que le liquide déversé ne peut pas causer de dommages.
Les réparations des appareils électriques ne doivent être effectuées que par des spécia-
listes. Des Réparations et de modifications des appareils effectuées de manière inappro-
priée peuvent avoir des conséquences dangereuses pour l‘utilisateur, pour lesquelles les
prétentions en garantie seront rejetées.
Les réparations des appareils électriques ne doivent être effectuées que par des spécia-
listes. Des Réparations et de modifications des appareils effectuées de manière inappro-
priée peuvent avoir des conséquences dangereuses pour l‘utilisateur, pour lesquelles les
prétentions en garantie seront rejetées.
1 Consignes de sécurité
FR
20800062_OFR 5A_Bedienungsanleitung.indd 12 28.06.2018 15:44:18

13
Le dispositif ne peut pas être utilisé dans les conditions suivantes:
- Dans les chambres avec des atmosphères explosives.
- Dans les chambres avec des atmosphères agressives.
- Dans les pièces à forte concentration de solvants.
- Dans les régions où les niveaux de poussière extrêmement élevés.
- Dans des conditions douteuses, il est recommandé que le service technique du Roi Soleil ou
distributeur Si vous. L‘utilisation d‘un appareil de chauffage électrique dans les mauvaises condi-
tions annulera la garantie!
FR
2 Emplacement
Ce dispositif fournit aucune exigence d‘installation spéciale, mais il est conseillé de
suivre quelques précautions simples pour assurer une performance et une sécurité maxi-
male optimale. Respecter les conditions générales de sécurité. Le dispositif doit être
placé à une distance d‘au moins 50 cm des murs ou des meubles.
Les points suivants doivent être vérifiés avant le raccordement électrique du chauffage:
- Est-ce que la tension secteur correspond à la tension de l‘appareil?
- Si la prise et le réseau d‘alimentation suffisamment protégés?
- Si une bobine de câble est utilisé, cela est complètement déroulé?
- La fiche de l‘appareil pour la prise de construction?
- Si la prise munie d‘une mise à la terre parfaite?
3 Branchement électrique
20800062_OFR 5A_Bedienungsanleitung.indd 13 28.06.2018 15:44:18

14
FR 4 Désignation des pièces
1 Thermostat
2 Power ON-OFF
3 Timer (seulement série D)
4 Ventilation (seulement série D)
5 Câble d‘appareil
6 Roulettes
7 Canneleures
1
2
3
4
5
6
7
5.1 Mise en service
Pour utiliser le chauffe-eau, procédez comme suit:
- Régler l‘appareil de chauffage à l‘envers et fixer les supports en fonction de mappage
entre les nervures. Assurez-vous que les roues sont montées correctement.
- Brancher le cordon d‘alimentation sur le circuit de puissance.
- Faire fonctionner l‘appareil puis en fonction de la description suivante.
5 Désignation des pièces Commande
20800062_OFR 5A_Bedienungsanleitung.indd 14 28.06.2018 15:44:18

15
FR
5.2 Commutateur à gradins
Pour utiliser le chauffe-eau, procédez comme suit:
Le dispositif de chauffage comporte un interrupteur à 3 positions. Mettre en marche
l‘appareil en utilisant le commutateur de marche et tourner le bouton jusqu‘à la valeur
souhaitée.
Pour éteindre l‘appareil de chauffage, régler l‘interrupteur d‘étape sur 0.
5.3 Thermostat
Le thermostat fonctionne à tous les niveaux. Vous pouvez régler la température désirée
par un thermostat. en faisant tourner le thermostat à la valeur désirée.
Valeur maximale: position (6)
Valeur minimale: position (1)
Le thermostat provoque l‘appareil de chauffage pour allumer lorsque la température
ambiante est inférieure à la valeur prédéfinie. Si la température dépasse cette valeur, le
thermostat coupe l‘appareil.
5.4 Minuterie à 24 (seulement série D)
Régler l‘heure actuelle. Réglez l‘heure lorsque le chauffage doit être réglé. Chaque
unité est de 15 minutes. Si la plage de température est réglée et le radiateur est inséré,
cette fonction se répète tous les jours. Si vous voulez utiliser le radiateur sans minuterie,
réglez toutes les annonces à zéro
6 Maintenance et entretien
5.4 Commutables Hot Air Fan (seulement série D)
Réglez le bouton sur la position .
Attention! Pour l’entretien et les soins les conditions générales de sécurité doivent être
respectées. Pour assurer un fonctionnement sans problème de l’appareil, l’appareil doit
être nettoyé régulièrement. La procédure suivante est recommandée pour:
1.Éteignez le chauffe-eau.
2.Tirez ensuite le cordon d’alimentation de la prise.
3.Retirer la prise d’air par la poussière accumulée tissu ou d’un aspirateur.
4.Essuyez le boîtier avec un chiffon humide. Pour nettoyer les pièces en plastique Ne
jamais utiliser de l’essence, des solvants ou des agents abrasifs qui peuvent endom-
mager la surface en plastique.
5.Brancher le cordon d’alimentation dans la prise.
6.Allumez l’appareil.
20800062_OFR 5A_Bedienungsanleitung.indd 15 28.06.2018 15:44:18

16
FR
OFR 5A OFR 7A OFR 9A OFR 11A
puissance de
chauffage
500 / 500 /
1000 Watts
600 / 900 /
1500 Watts
800 / 1200 /
2000 Watts
1000 / 1500
/ 2000 Watts
Tension /
fréquence
220-240
Volt 50 Hz
220-240
Volt 50 Hz
220-240
Volt 50 Hz
220-240
Volt 50 Hz
Thermostat Oui Oui Oui Oui
Minuterie de
24 heures No No No No
Ventilateur
d‘air chaud
commutables
No No No No
7 Indications tecniques
OFR 7D OFR 9D
puissance de
chauffage 600 / 900 / 1500 Watts 800 / 1200 / 2000 Watts
Tension /
fréquence 220-240 Volt 50 Hz 220-240 Volt 50 Hz
Thermostat Oui Oui
Minuterie de
24 heures Oui Oui
Ventilateur
d‘air chaud
commutables
Oui Oui
20800062_OFR 5A_Bedienungsanleitung.indd 16 28.06.2018 15:44:18

17
7 Garantie / élimination / modifications techniques
Garantie
L‘appareil sont contrôlés de manière précise avant la livraison. Si malgré tout un vice de-
vait être constaté sur votre appareil, adressez-vous en toute confiance à notre revendeur.
Veuillez joindre la preuve d‘achat, car celle-ci doit être présentée pour la prestation de
garantie. La période de garantie est de 24 mois à compter de la date d‘achat.
Elimination
L‘appareil doit être jeté de manière appropriée. L‘appareil peut dans tous les cas être
remis gratuitement à tout revendeur spécialisé.
Modifications techniques
Sous réserve de modifications techniques ou de forme. Nous déclinons toute responsabi-
lité en cas de modifications, d’erreurs ou d’omissions techniques ou rédactionnelles dans
ce document.
S‘il vous plaît conserver les matériaux d‘emballage de l‘appareil.
CE-Déclaration de conformité
L‘appareil est conforme aux normes suivantes
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:2015
EN 60335-1:2012/AC:2014
EN 60335-2-30:2009+A11:2012
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 62233:2008
FR
20800062_OFR 5A_Bedienungsanleitung.indd 17 28.06.2018 15:44:19

18
Maison
Armin Schmid
Olensbachstrasse 9-15
CH-9631 Ulisbach
Tel. Int. [phone]
Tel. Nat. 0848870850
www.sonnenkoenig.ch
Maison
Armin Schmid
Peter-Henlein-Strasse 5
D-89331 Burgau
Tel: [phone]
info@ sonnenkoenig.ch
www.sonnenkoenig.ch
0.14 Cent/Minute
FR
OFR SERIE A & D
STUFA AD OLIO
Manuale d‘uso
20800062_OFR 5A_Bedienungsanleitung.indd 18 28.06.2018 15:44:19

IT
OFR SERIE A & D
STUFA AD OLIO
Manuale d‘uso
Nr. articolo OFR 5 A 20800062
Nr. articolo OFR 7 A 20800162
Nr. articolo OFR 9 A 20800562
Nr. articolo OFR 11 A 20800262
Nr. articolo OFR 7 D 20800362
Nr. articolo OFR 9 D 20800462
Questo prodotto è adatto solo per spazi ben isolati o uso occasionale.
20800062_OFR 5A_Bedienungsanleitung.indd 19 28.06.2018 15:44:19

20
IT
INDEX
1Avvertenze di sicurezza.............................................................................21
2 Posizionamento........................................................................................22
3Collegamento elettrico.............................................................................. 22
4Descrizione componenti............................................................................22
5Comandi....................................................................................................23
6Manutenzione e pulizia.............................................................................24
7Specifiche tecniche....................................................................................24
8Garanzia / Smaltimento / Modifiche tecniche............................................26
20800062_OFR 5A_Bedienungsanleitung.indd 20 28.06.2018 15:44:19
