Sonoff MS01 User manual

MS01
Soil Moisture Sensor
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
English
3 –8
Čeština
9 –14
Slovenčina
15 –20
Magyar
21 –26
Deutsch
27 –32

3
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention to
the safety instructions. If you have any questions or comments about the device, please
contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

4
Product Introduction
MS01 is a soil moisture sensor that can be connected with SONOFF TH10/TH16 smart
switch to work. You can check the soil relative humidity value remotely and preset the
humidity threshold value in eWeLink App. It can also assist to automatically water through
the feature of “automatic control”and “smart scene”in the App, as well as works with
Google Assistant to make you check humidity through your voice.
Instruction
1. Connect the sensor with TH10/TH16
2. Add TH10/TH16 to eWeLink APP.

5

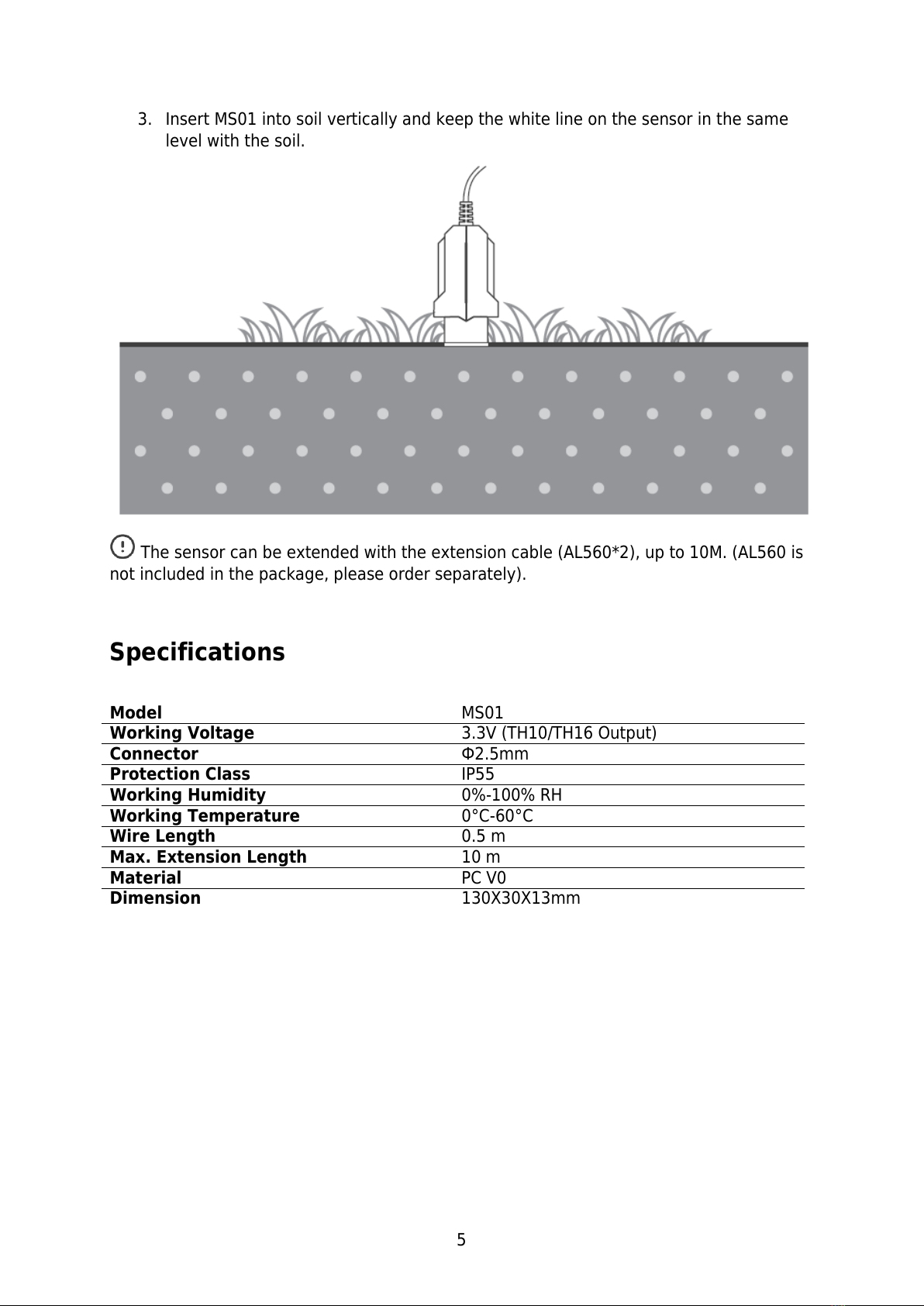

3. Insert MS01 into soil vertically and keep the white line on the sensor in the same
level with the soil.
The sensor can be extended with the extension cable (AL560*2), up to 10M. (AL560 is
not included in the package, please order separately).
Specifications
Model
MS01
Working Voltage
3.3V (TH10/TH16 Output)
Connector
Ф2.5mm
Protection Class
IP55
Working Humidity
0%-100% RH
Working Temperature
0°C-60°C
Wire Length
0.5 m
Max. Extension Length
10 m
Material
PC V0
Dimension
130X30X13mm

6
Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
Using the product for any purpose other than that for which the product is intended or
failing to follow the instructions for maintenance, operation, and service of the product.
Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g., during transport, cleaning
by inappropriate means, etc.).
Natural wear and aging of consumables or components during use (such as batteries,
etc.).
Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage, electrostatic
discharge voltage (including lightning), faulty supply or input voltage and inappropriate
polarity of this voltage, chemical processes such as used power supplies, etc.
If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

7
EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
CIN: 27082440
Subject of the declaration:
Title: Soil Moisture Sensor
Model / Type: MS01
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. 2014/53/EU
Directive No. 2011/65/EU as amended 2015/863/EU
Prague, 22.12. 2022

8

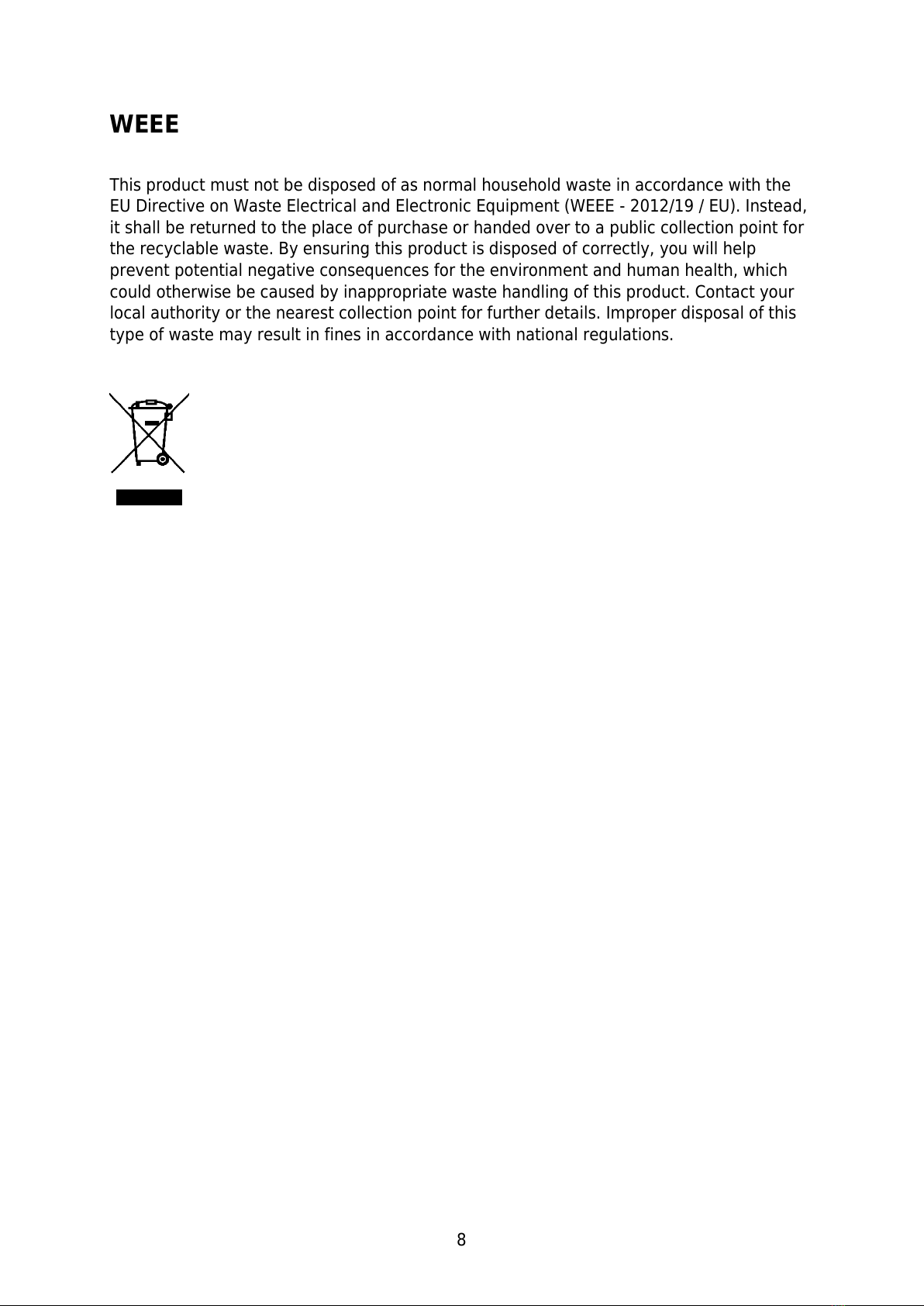

WEEE
This product must not be disposed of as normal household waste in accordance with the
EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU). Instead,
it shall be returned to the place of purchase or handed over to a public collection point for
the recyclable waste. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. Contact your
local authority or the nearest collection point for further details. Improper disposal of this
type of waste may result in fines in accordance with national regulations.

9
Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití.
Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli dotazy
nebo připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s. , Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

10
Představení produktu
MS01 je čidlo půdní vlhkosti, které lze propojit s inteligentním spínačem SONOFF
TH10/TH16. Hodnotu relativní vlhkosti půdy můžete zkontrolovat na dálku a přednastavit
prahovou hodnotu vlhkosti v aplikaci eWeLink. Zařízení může také pomáhat s
automatickým zavlažováním prostřednictvím funkce "automatická kontrola" a "chytrá
scéna" v aplikaci a také spolupracuje se službou Google Assistant, abyste mohli
kontrolovat vlhkost hlasem.
Pokyny
1. Připojte snímač pomocí TH10/TH16
2. Přidání TH10/TH16 do aplikace eWeLink APP.
3. Vložte MS01 do půdy ve svislé poloze a udržujte bílou čáru na senzoru ve stejné
úrovni s půdou.

11
Senzor lze prodloužit pomocí prodlužovacího kabelu (AL560*2) až na 10 m. (AL560
není součástí balení, objednejte jej prosím samostatně).
Specifikace
Model
MS01
Pracovní napětí
3,3 V (výstup TH10/TH16)
Konektor
Ф2,5 mm
Třída ochrany
IP55
Pracovní vlhkost
0-100 % RELATIVNÍ VLHKOSTI
Pracovní teplota
0°C-60°C
Délka drátu
0.5 m
Max. délka prodloužení
10 m
Materiál
PC V0
Rozměry
130X30X13 mm

12

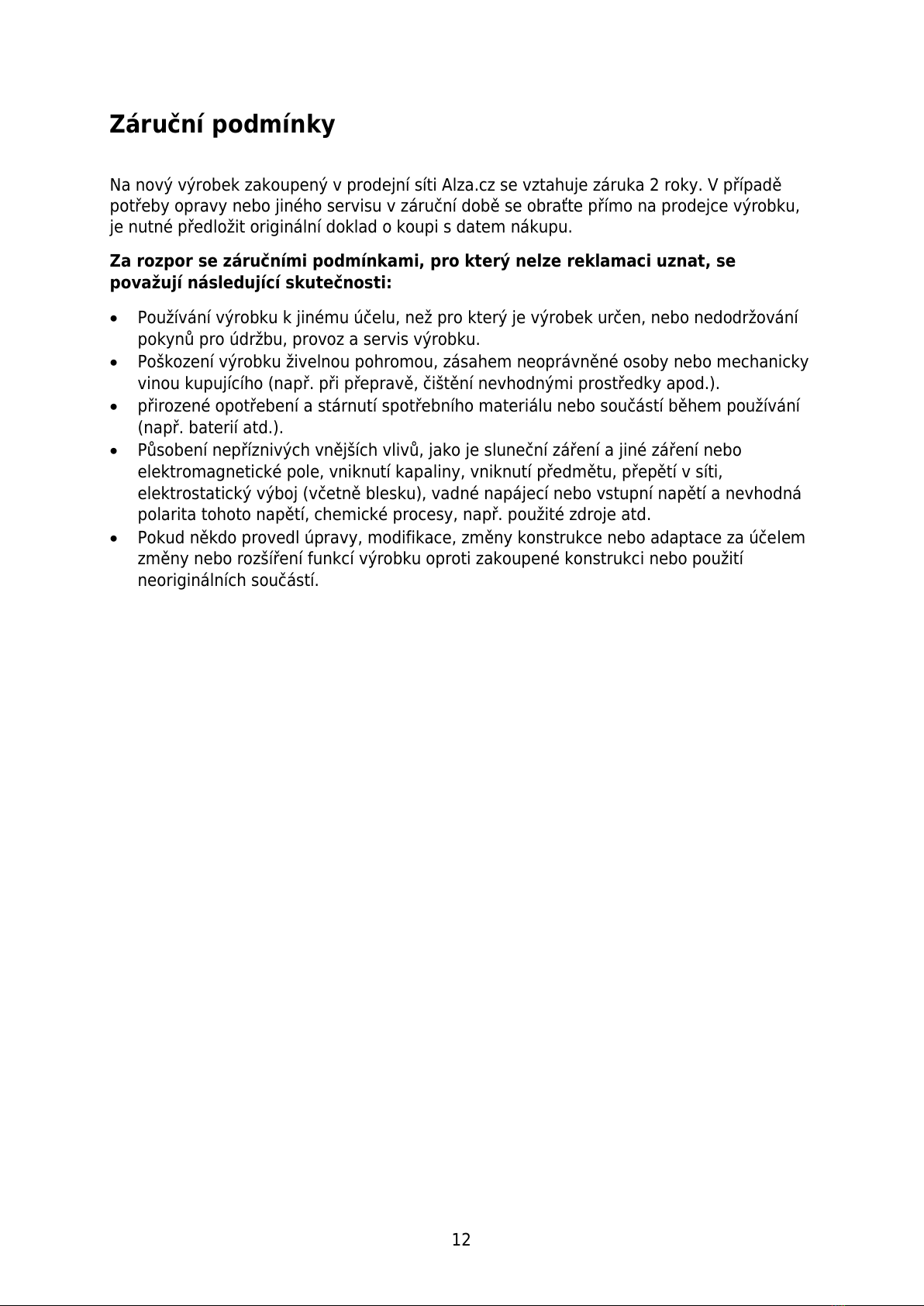

Záruční podmínky
Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě
potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku,
je nutné předložit originální doklad o koupi s datem nákupu.
Za rozpor se záručními podmínkami, pro který nelze reklamaci uznat, se
považují následující skutečnosti:
Používání výrobku k jinému účelu, než pro který je výrobek určen, nebo nedodržování
pokynů pro údržbu, provoz a servis výrobku.
Poškození výrobku živelnou pohromou, zásahem neoprávněné osoby nebo mechanicky
vinou kupujícího (např. při přepravě, čištění nevhodnými prostředky apod.).
přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během používání
(např. baterií atd.).
Působení nepříznivých vnějších vlivů, jako je sluneční záření a jiné záření nebo
elektromagnetické pole, vniknutí kapaliny, vniknutí předmětu, přepětí v síti,
elektrostatický výboj (včetně blesku), vadné napájecí nebo vstupní napětí a nevhodná
polarita tohoto napětí, chemické procesy, např. použité zdroje atd.
Pokud někdo provedl úpravy, modifikace, změny konstrukce nebo adaptace za účelem
změny nebo rozšíření funkcí výrobku oproti zakoupené konstrukci nebo použití
neoriginálních součástí.

13
EU prohlášení o shodě
Identifikační údaje zplnomocněného zástupce výrobce/dovozce:
Dovozce: Alza.cz a.s.
Sídlo společnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7.
IČO: 27082440
Předmět prohlášení:
Název: Senzor půdní vlhkosti
Model / typ: MS01
Výše uvedený výrobek byl testován v souladu s normou (normami) použitou
(použitými) k prokázání shody se základními požadavky stanovenými ve
směrnici (směrnicích):
Směrnice č. 2014/53/EU
Směrnice č. 2011/65/EU ve znění 2015/863/EU
Praha, 22.12. 2022

14

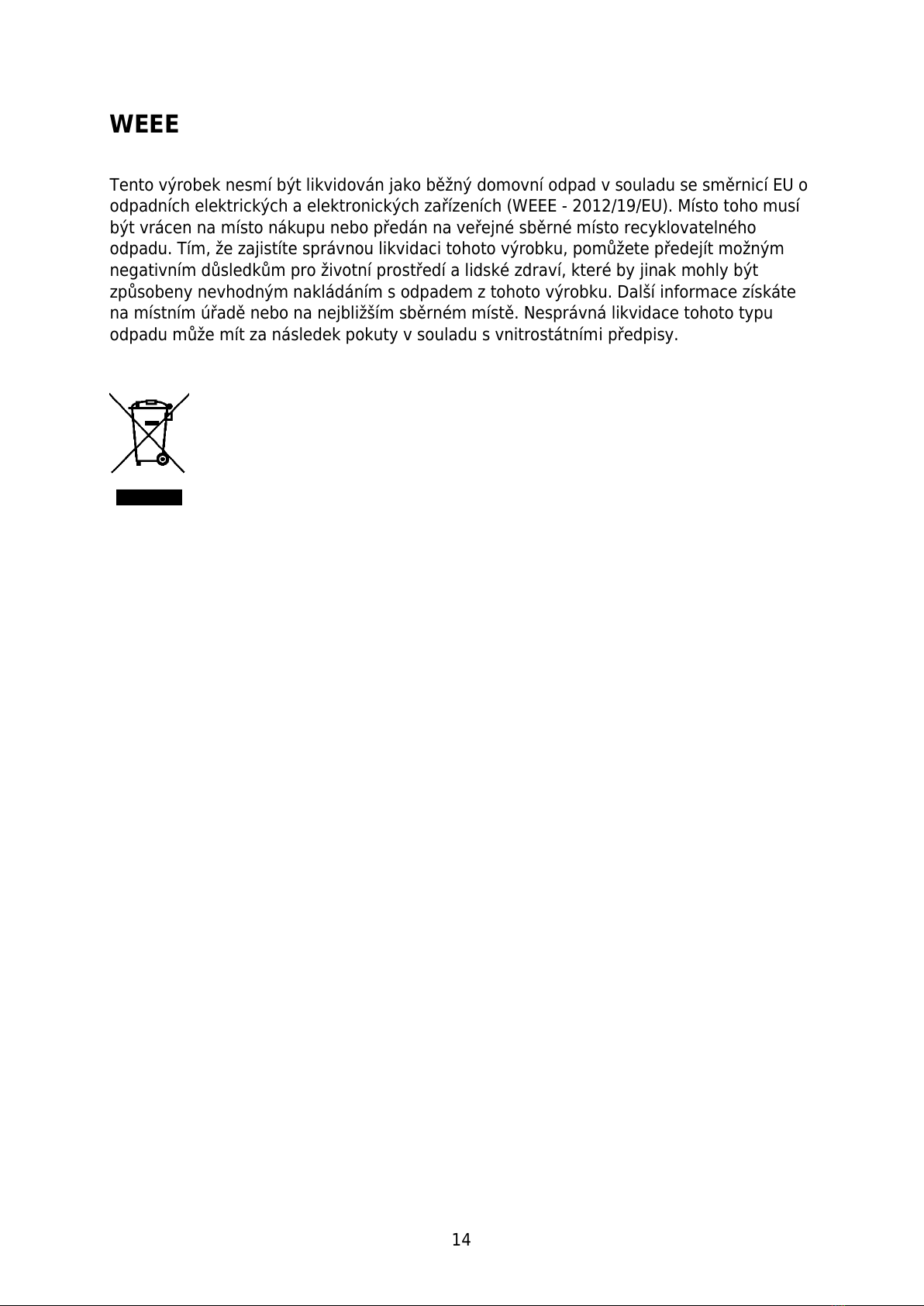

WEEE
Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU o
odpadních elektrických a elektronických zařízeních (WEEE - 2012/19/EU). Místo toho musí
být vrácen na místo nákupu nebo předán na veřejné sběrné místo recyklovatelného
odpadu. Tím, že zajistíte správnou likvidaci tohoto výrobku, pomůžete předejít možným
negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak mohly být
způsobeny nevhodným nakládáním s odpadem z tohoto výrobku. Další informace získáte
na místním úřadě nebo na nejbližším sběrném místě. Nesprávná likvidace tohoto typu
odpadu může mít za následek pokuty v souladu s vnitrostátními předpisy.

15

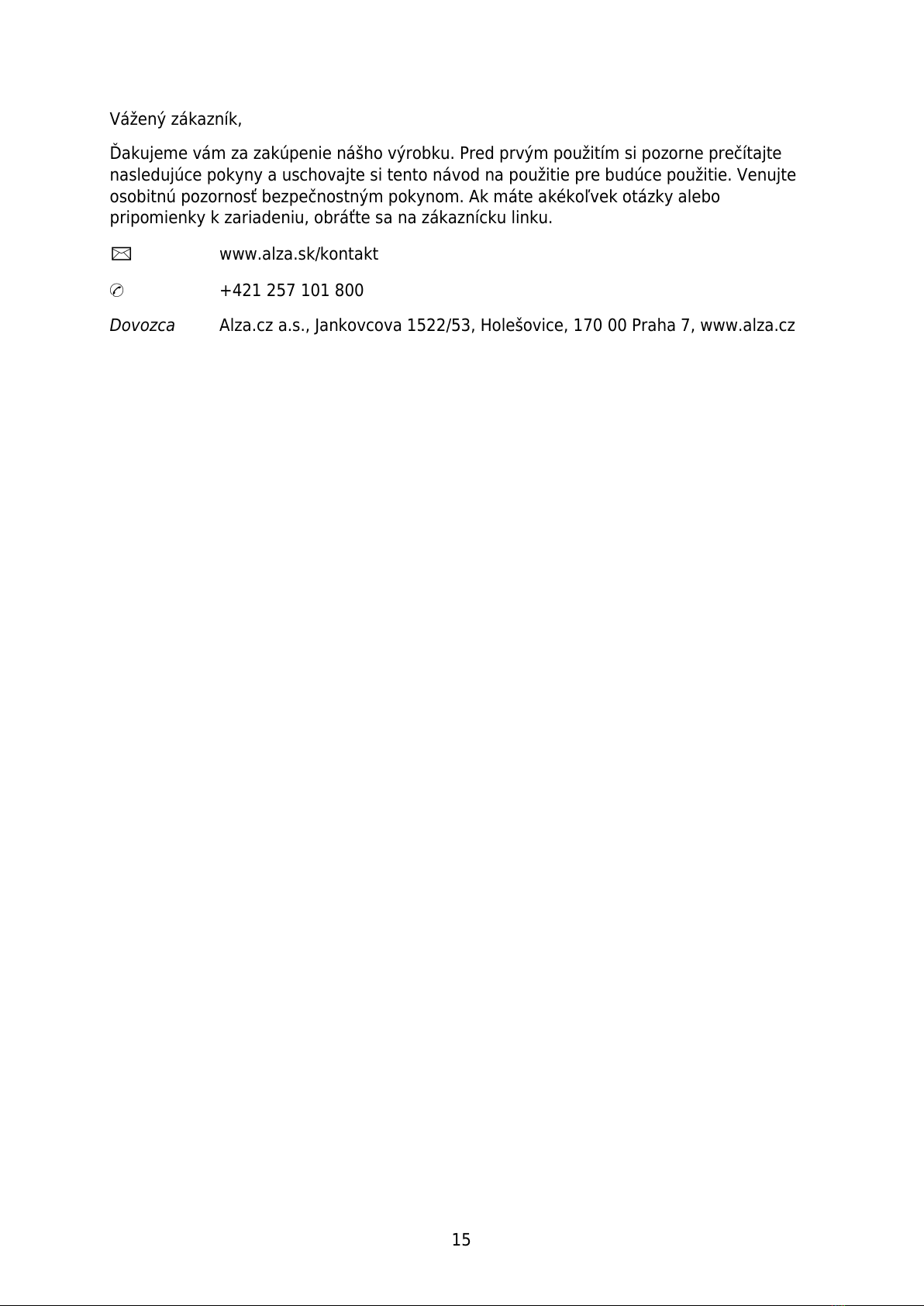

Vážený zákazník,
Ďakujeme vám za zakúpenie nášho výrobku. Pred prvým použitím si pozorne prečítajte
nasledujúce pokyny a uschovajte si tento návod na použitie pre budúce použitie. Venujte
osobitnú pozornosť bezpečnostným pokynom. Ak máte akékoľvek otázky alebo
pripomienky k zariadeniu, obráťte sa na zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

16
Predstavenie produktu
MS01 je snímač pôdnej vlhkosti, ktorý je možné pripojiť k inteligentnému spínaču SONOFF
TH10/TH16. Hodnotu relatívnej vlhkosti pôdy môžete kontrolovať na diaľku a prednastaviť
prahovú hodnotu vlhkosti v aplikácii eWeLink. Môže tiež pomáhať pri automatickom
zavlažovaní prostredníctvom funkcie „automatická kontrola" a „inteligentná scéna" v
aplikácii, ako aj spolupracuje so službou Google Assistant, aby ste mohli kontrolovať
vlhkosť prostredníctvom hlasu.
Pokyny
1. Pripojenie snímača pomocou TH10/TH16
2. Pridanie TH10/TH16 do aplikácie eWeLink APP.
3. MS01 vložte do pôdy vertikálne a udržujte bielu čiaru na senzore v rovnakej úrovni
s pôdou.

17
Snímač je možné predĺžiť pomocou predlžovacieho kábla (AL560 ×2) až na 10 m.
(AL560 nie je súčasťou balenia, objednajte si ho samostatne).
Špecifikácia
Model
MS01
Pracovné napätie
3,3 V (výstup TH10/TH16)
Konektor
Ф2,5 mm
Trieda ochrany
IP55
Pracovná vlhkosť
0 % –100 % RELATÍVNEJ VLHKOSTI
Pracovná teplota
0 °C –60 °C
Dĺžka drôtu
0,5 m
Max. dĺžka predĺženia
10 m
Materiál
PC V0
Rozmer
130 × 30 × 13 mm

18

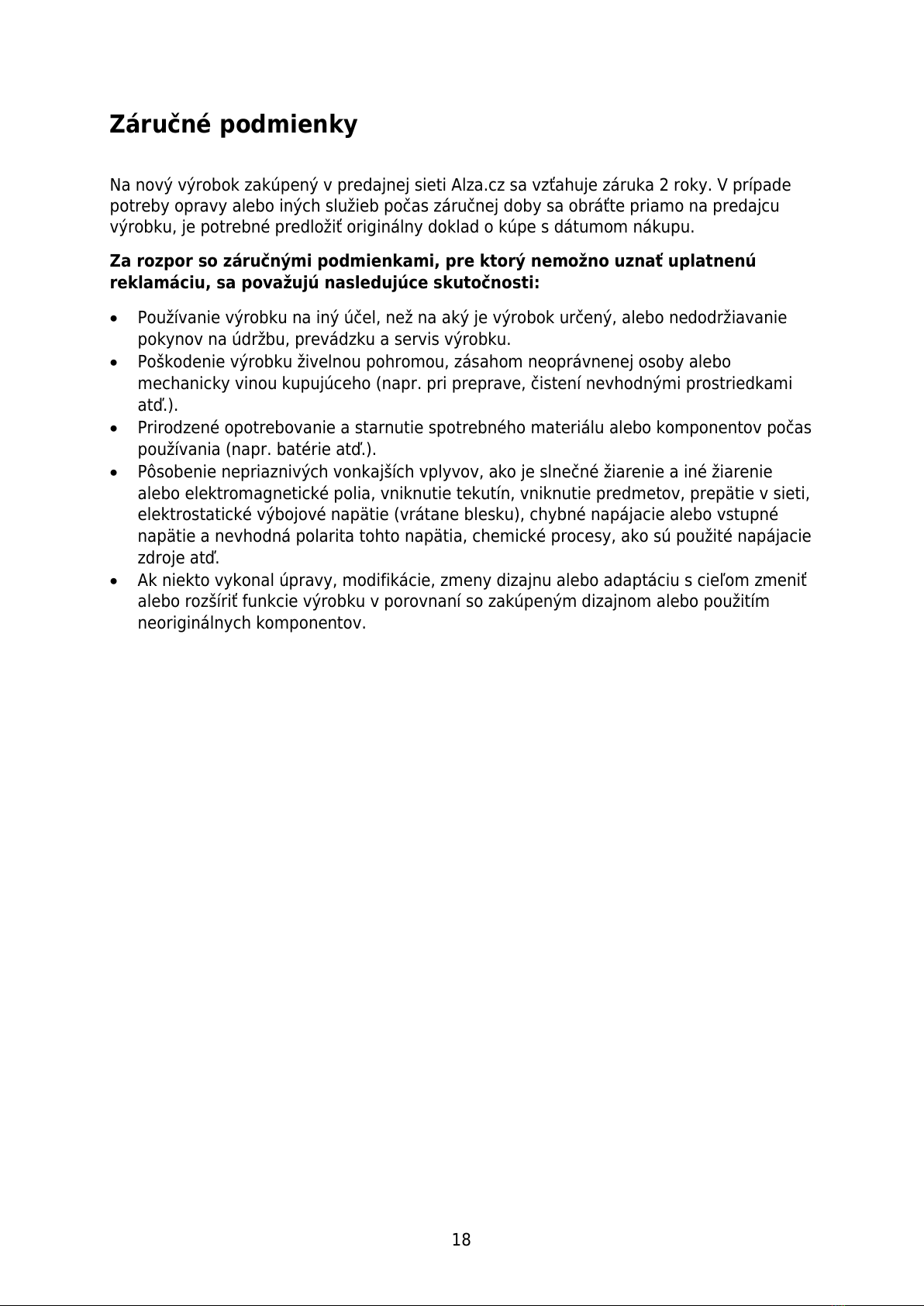

Záručné podmienky
Na nový výrobok zakúpený v predajnej sieti Alza.cz sa vzťahuje záruka 2 roky. V prípade
potreby opravy alebo iných služieb počas záručnej doby sa obráťte priamo na predajcu
výrobku, je potrebné predložiť originálny doklad o kúpe s dátumom nákupu.
Za rozpor so záručnými podmienkami, pre ktorý nemožno uznať uplatnenú
reklamáciu, sa považujú nasledujúce skutočnosti:
Používanie výrobku na iný účel, než na aký je výrobok určený, alebo nedodržiavanie
pokynov na údržbu, prevádzku a servis výrobku.
Poškodenie výrobku živelnou pohromou, zásahom neoprávnenej osoby alebo
mechanicky vinou kupujúceho (napr. pri preprave, čistení nevhodnými prostriedkami
atď.).
Prirodzené opotrebovanie a starnutie spotrebného materiálu alebo komponentov počas
používania (napr. batérie atď.).
Pôsobenie nepriaznivých vonkajších vplyvov, ako je slnečné žiarenie a iné žiarenie
alebo elektromagnetické polia, vniknutie tekutín, vniknutie predmetov, prepätie v sieti,
elektrostatické výbojové napätie (vrátane blesku), chybné napájacie alebo vstupné
napätie a nevhodná polarita tohto napätia, chemické procesy, ako sú použité napájacie
zdroje atď.
Ak niekto vykonal úpravy, modifikácie, zmeny dizajnu alebo adaptáciu s cieľom zmeniť
alebo rozšíriť funkcie výrobku v porovnaní so zakúpeným dizajnom alebo použitím
neoriginálnych komponentov.

19

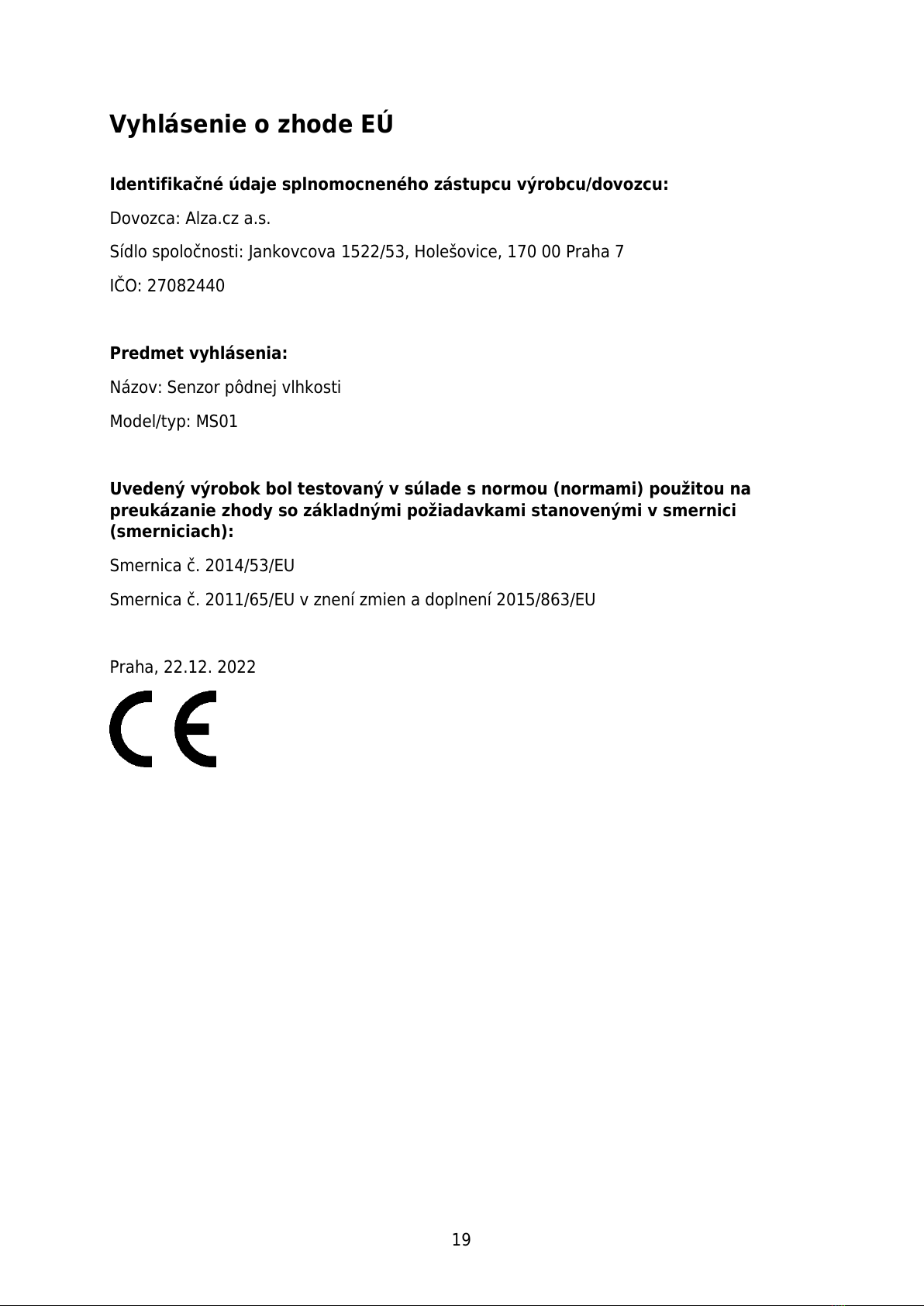

Vyhlásenie o zhode EÚ
Identifikačné údaje splnomocneného zástupcu výrobcu/dovozcu:
Dovozca: Alza.cz a.s.
Sídlo spoločnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7
IČO: 27082440
Predmet vyhlásenia:
Názov: Senzor pôdnej vlhkosti
Model/typ: MS01
Uvedený výrobok bol testovaný v súlade s normou (normami) použitou na
preukázanie zhody so základnými požiadavkami stanovenými v smernici
(smerniciach):
Smernica č. 2014/53/EU
Smernica č. 2011/65/EU v znení zmien a doplnení 2015/863/EU
Praha, 22.12. 2022

20

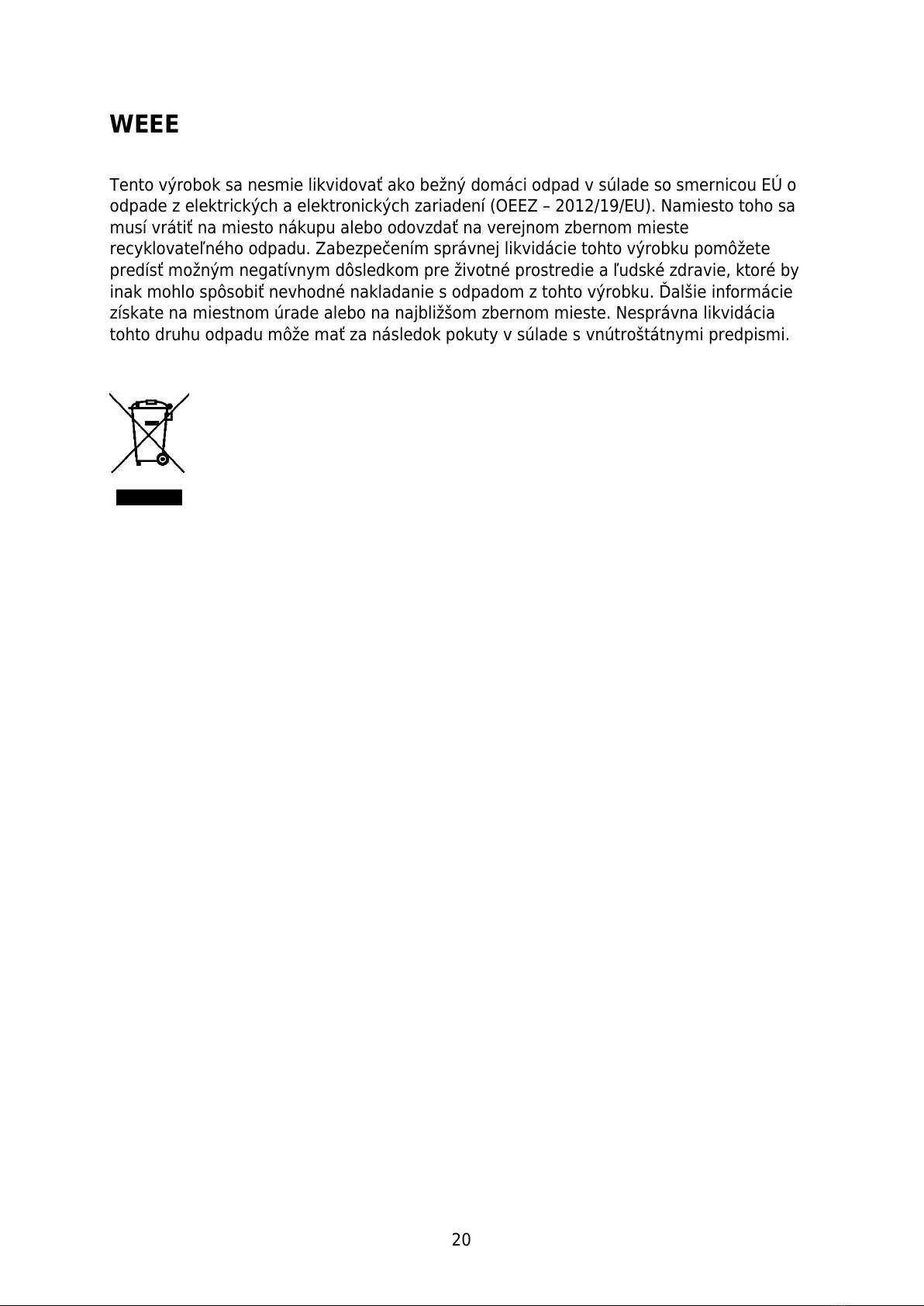

WEEE
Tento výrobok sa nesmie likvidovať ako bežný domáci odpad v súlade so smernicou EÚ o
odpade z elektrických a elektronických zariadení (OEEZ –2012/19/EU). Namiesto toho sa
musí vrátiť na miesto nákupu alebo odovzdať na verejnom zbernom mieste
recyklovateľného odpadu. Zabezpečením správnej likvidácie tohto výrobku pomôžete
predísť možným negatívnym dôsledkom pre životné prostredie a ľudské zdravie, ktoré by
inak mohlo spôsobiť nevhodné nakladanie s odpadom z tohto výrobku. Ďalšie informácie
získate na miestnom úrade alebo na najbližšom zbernom mieste. Nesprávna likvidácia
tohto druhu odpadu môže mať za následok pokuty v súlade s vnútroštátnymi predpismi.
