Sony VPLL-3003 User manual

Projection Lens
L:\081\XP JP\new\4583683021_VPLL-3003_ML\00COV-VPLL3003WW\010COV.fm masterpage:Right
VPLL-3003
4-583-683-02 (1)
4-583-683-02 (1)
© 2015 Sony Corporation
取扱説明書  JP
Operating Instructions _____ GB
Mode d’emploi____________ FR
Manual de instrucciones ___ ES
Bedienungsanleitung ______ DE
Istruzioni per l’uso_________ IT
_______________ CS
Инструкция по эксплуатации ___ RU
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。
この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
VPLL-3003
L:\081\XP JP\new\4583683021_VPLL-3003_ML\00COV-VPLL3003WW\050BCO.fm masterpage: Left
VPLL-3003
4-583-683-02 (1)
Sony Corporation Printed in Japan

2
このレンズはソニープロジェクター用のレンズです。
対応機種については、お買い上げ店またはソニーの相談
窓口にご相談ください。 安全のために
ソニー製品は安全に充分配慮して設計されています。し
かし、まちがった使いかたをすると、火災や人身事故に
つながることがあり、危険です。事故を防ぐために次の
ことを必ずお守りください。
安全のための注意事項を守る
4 ページの注意事項をよくお読みください。製品全般の安
全上の注意事項が記されています。
破損したら使わない
お買い上げ店またはソニーの相談窓口にご相談ください。
お客様へ
お客様によるレンズの取り付けは、火災や人身事故につ
ながることがあります。レンズの取り付けについては、
お買い上げ店またはソニーの相談窓口にご依頼くださ
い。
サービスの方へ
安全上の注意をよくお読みのうえ、設置や保守、点検、
修理などを安全に行ってください。
警告表示の意味
この取扱説明書および製品では、次のような表示
をしています。表示の内容をよく理解してから本
文をお読みください。
この表示の注意事項を守らないと、火災や感電な
どにより死亡や大けがなど人身事故につながるこ
とがあります。
この表示の注意事項を守らないと、感電やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語

目次 3
目次
警告 ...............................................................................4
注意 ...............................................................................4
使用上のご注意....................................................................5
付属品を確かめる ................................................................6
投写レンズを取り付ける ....................................................6
脚を取り付ける...................................................................................6
プロジェクターに取り付けられていた投写レンズを
取り外す...................................................................................................7
オプティカルフィルターを取り付ける ............................7
像面基準ピンを取り外す.............................................................8
投写レンズ VPLL-3003 を取り付ける................................ 8
調整する ...............................................................................9
調整フロー ............................................................................................. 9
事前準備................................................................................................ 10
プロジェクターの設置調整..................................................... 10
シフト調整 .......................................................................................... 12
フォーカス調整................................................................................ 12
コーナーフォーカス調整.......................................................... 12
像面調整................................................................................................ 13
出荷状態の像面位置確認方法............................................... 14
投写レンズ VPLL-3003 の取り外しかた....................15
その他 ................................................................................16
主な仕様................................................................................................ 16
投写距離とレンズシフト量..................................................... 16

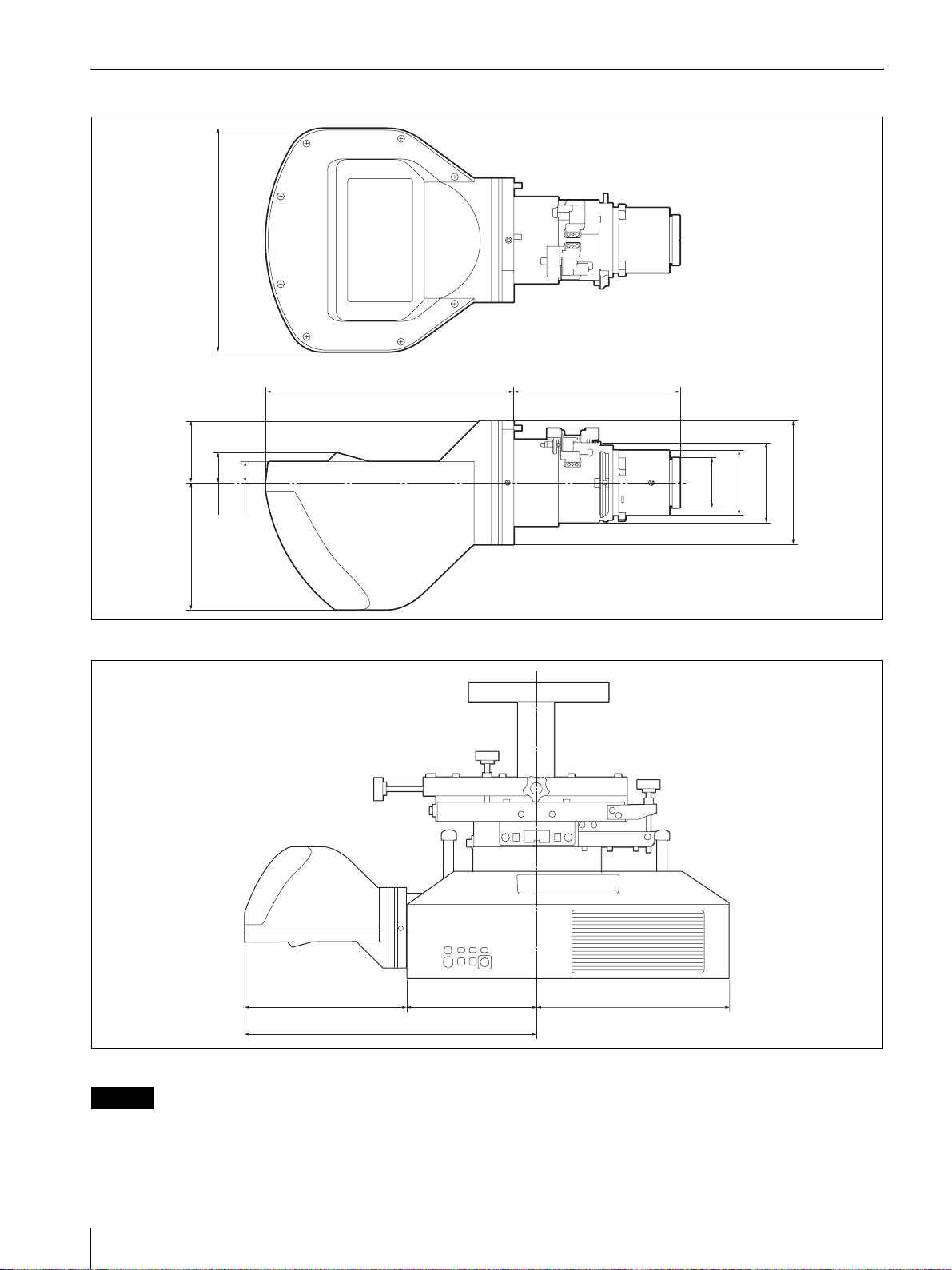

寸法図 ..................................................................................................... 18 JP

4警告/注意
感電にご注意を
•部品交換の場合は感電の危険があるので
電源プラグを抜いてください。
•内部には高電圧の部分があり、通電時に
おいては感電の危険がありますので充分
にご注意ください。
部品の取り付けや配線の引き回しは
元どおりに
レンズの取り付けのために、動かしたハー
ネスや開放したクランパーなどは、そのま
までは、発熱部品や高電圧部品および可動
部分などに触れる危険がありますので、必
ず元どおりにハーネスを引き回し、クラン
パーで元どおりに固定してください。
サービス後は安全点検を
サービスのために取りはずしたネジ、部品、
配線が元どおりになっていること、また異
物が入っていないことを確認してください。
またサービスした箇所の周辺の部品および
線材の損傷してしまったところがないかな
どを点検してください。
•感電・漏電を防ぐために金属部と電源プ
ラグの絶縁チェックを行ってください。
絶縁チェックの方法
電源コンセントから電源プラグを抜き、電
源スイッチを入れます。500V 絶縁抵抗計を
用いて電源プラグのそれぞれの端子と外部
露出金属部との間で、絶縁抵抗値が 1MΩ
以上であること。この値以下のときはセッ
トの点検修理が必要です。
脚を運搬目的に使用しない
脚をもって運搬すると脚が本体から外れて、
本体が落下してけがをする恐れがあります。
レンズをのぞかない
投影中にプロジェクターのレンズをのぞく
と強い光が目に入り、目に悪影響を与える
ことがあります。
レンズの取り付け時には安全性を確
保する
レンズの取り付け作業は、作業台に置いて
行い、天つり状態では行わないでください。
けがの原因となります。
製品本体へ確実にレンズを取り付け
る
確実に取り付けないとレンズが外れてけが
や事故の原因となります。
レンズにぶら下がらない
レンズにぶら下がると、レンズが本体から
外れて落下し、けがの原因となります。
注
意

使用上のご注意 5
使用上のご注意
•取り外したレンズまたは取り付けるレンズを置くとき
は、しっかりした水平な台の上に静かに横にして置いて
ください。レンズ面は傷つきやすいので取り扱いには充
分注意してください。
•投写窓やレンズ面には手を触れないようにしてくださ
い。
•投写中に投写窓のすぐ前で光を遮らないでください。
光を遮ると、熱により、遮光した物およびレンズに変形
などの影響を与えることがあります。投写を一時的に中
断するときには、ピクチャーミューティング機能をお使
いください。
•投写レンズを落とさないように気を付けてください。
レンズ部分のお手入れについて
投写窓やレンズ面についた汚れは、クリーニングクロス
やメガネ拭きなどの柔らかい布で軽く拭き取ってくださ
い。アルコールやベンジン、シンナー、酸性洗浄剤、ア
ルカリ性洗浄剤、研磨剤入り洗浄剤、化学ぞうきんなど
はレンズ表面を傷めますので、絶対に使用しないでくだ
さい。
ご注意
投写窓は、ガラスでできています。強い力で押したりた
たいたりすると、割れてけがをすることがあります。
外装のお手入れについて
•外装の汚れを拭きとるときは、乾いた柔らかい布で拭き
とってください。外装の汚れがひどいときは、薄い中性
洗剤溶液を少し含ませた布で拭きとり、乾いた布でカラ
拭きしてください。
•アルコールやベンジン、シンナーなどは使わないでくだ
さい。表面の仕上げを傷めたり、表示が消えてしまうこ
とがあります。
•布にゴミが付着したまま強く拭いた場合、傷が付くこと
があります。
•殺虫剤のような揮発性のものをかけたり、ゴムやビニー
ル製品に長時間接触させると、変質したり、塗装がはげ
たりすることがあります。
結露について
プロジェクターを設置している室内の急激な温度変化お
よび、寒いところから急に暖かい場所へ持ち込んだとき
などは結露を引き起こすことがあります。
結露は故障の原因となりますので、冷暖房の温度調節に
はご注意ください。
結露が起きたときは、プロジェクターの電源を入れたま
ま約 2 時間放置した後でお使いください。
•お使いになる前に、必ず動作確認を行ってください。
故障その他に伴う営業上の機会損失等は保証期間中お
よび保証期間経過後にかかわらず、補償はいたしかね
ますのでご了承ください。
•本製品を使用したことによるお客様、または第三者か
らのいかなる請求についても、当社は一切の責任を負
いかねます。
•諸事情による本製品に関連するサービスの停止、中断
について、一切の責任を負いかねます。

付属品を確かめる/投写レンズを取り付ける
6

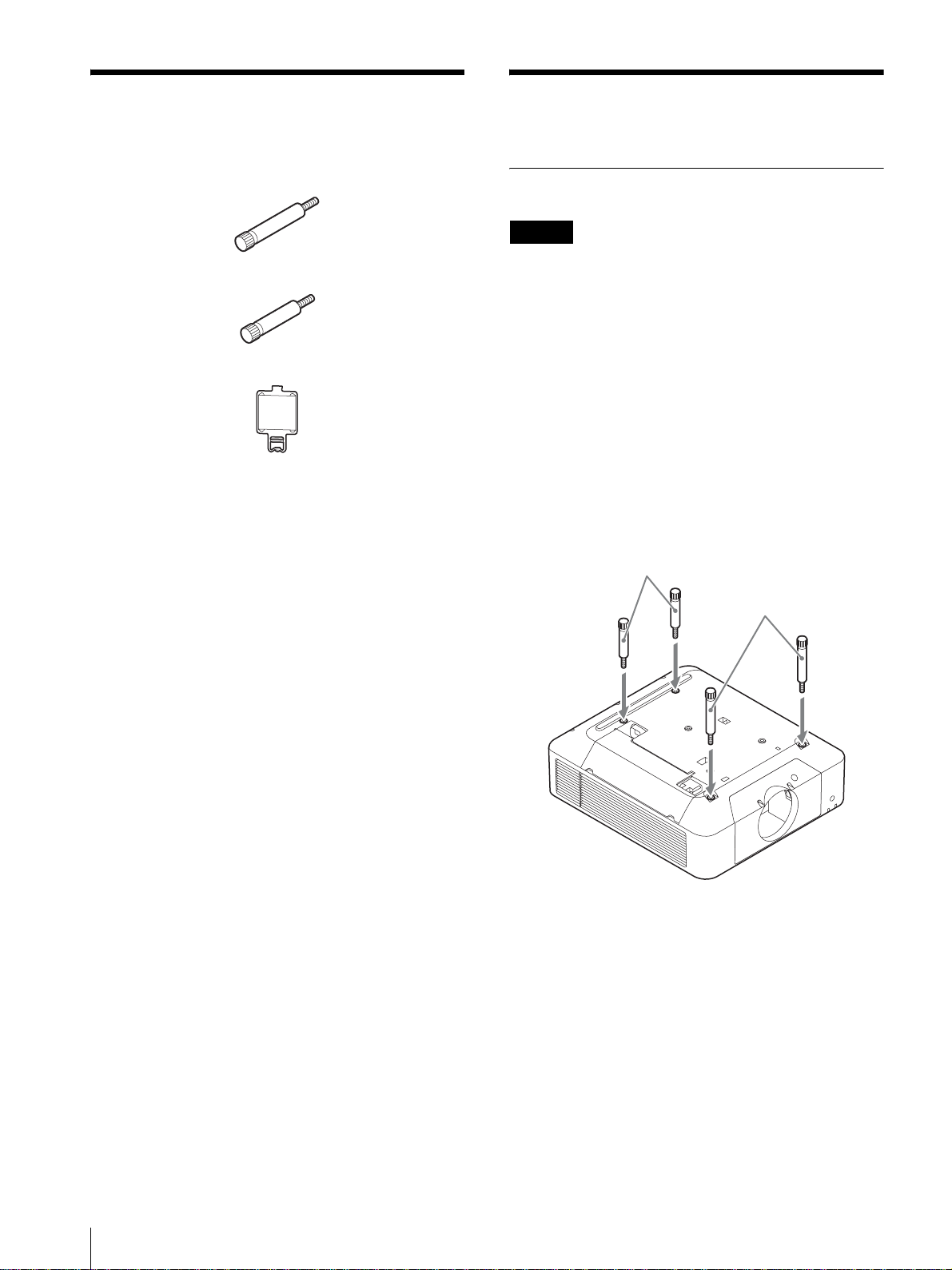

付属品を確かめる
前脚（2）
後脚（2）
オプティカルフィルター（1）
取扱説明書（1）
投写レンズを取り付ける
脚を取り付ける
ご注意
•投写レンズ VPLL-3003 を取り付ける際は、設置条件に関
わらず、プロジェクターに脚を取り付けた状態で行って
ください。脚が付いた状態でも天吊り金具を取り付ける
ことができます。
•脚を取り付ける際は、平らな机などの上で行ってくださ
い。
1 プロジェクターを裏返す。
2 付属の前脚 2 本と後脚 2 本をプロジェクターに取り付
ける。
長い脚を前側に、短い脚を後側に取り付けてくださ
い。
天吊り金具を使用する場合は、天吊り金具のベース
を取り付けてください。取り付け方は、天吊り金具
の取扱説明書ご覧ください。
3 プロジェクターを床置き状態にする。
後脚（短い）
前脚（長い）

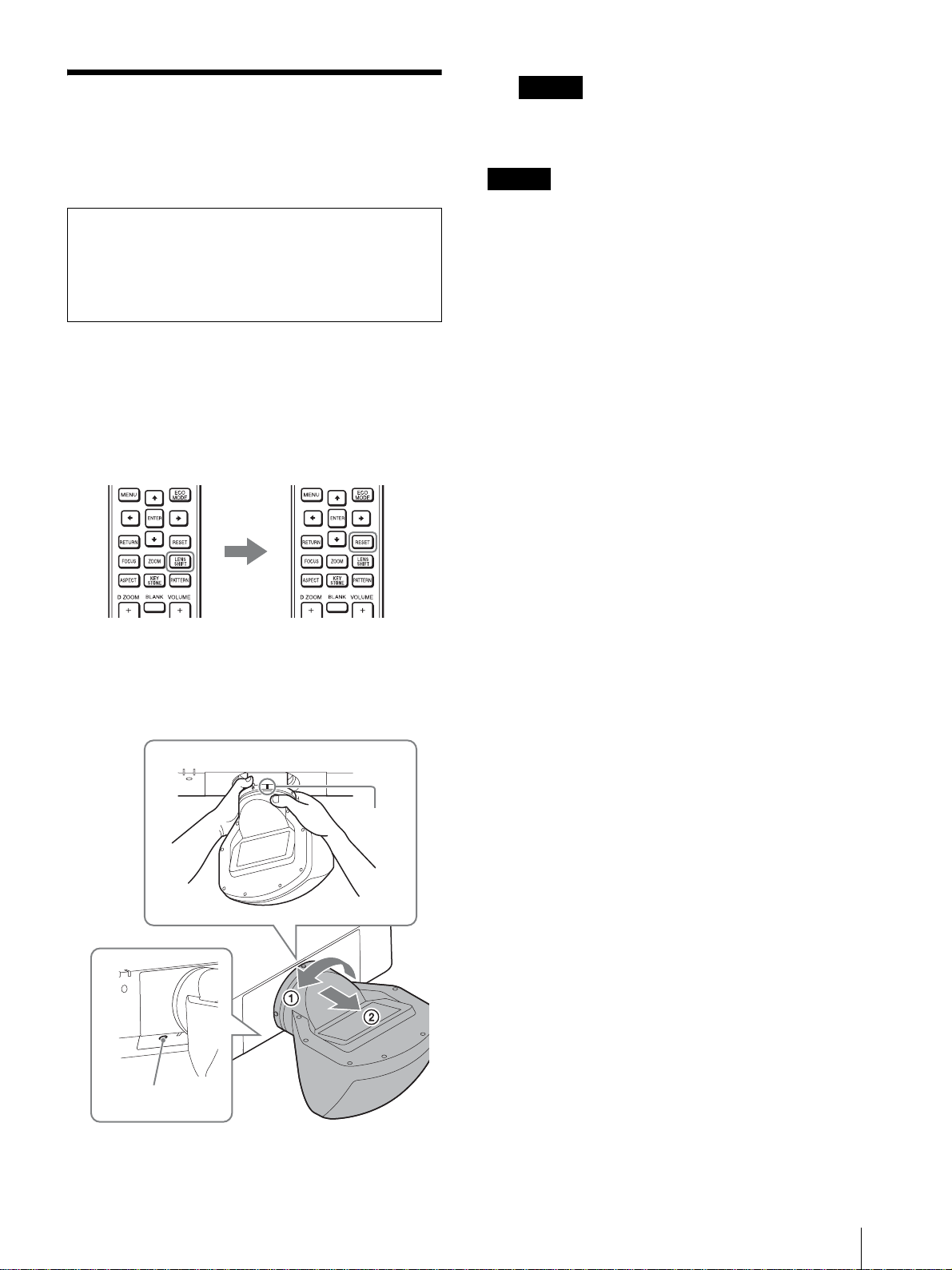

投写レンズを取り付ける 7
プロジェクターに取り付けられてい
た投写レンズを取り外す
1 投写レンズをセンター位置に戻す。
プロジェクターの電源を入れている状態で、リモコ
ンの LENSSHIFT ボタンを押し、その後、リモコン
の RESET ボタンを押してください。投写レンズが
センター位置に戻ります。
ご注意
投写レンズをセンター位置に戻さないと、レンズの
取り外しができません。
2 プロジェクターの電源を切り、電源コードをコンセ
ントから抜く。
レンズ交換時にあやまって強い光が目に入ると目を
傷める恐れがあります。レンズ交換は、電源を切り、
電源プラグを抜いてから行ってください。
3 LENSRELEASE ボタンを押しながら、投写レンズを
反時計方向に回し、レンズをまっすぐに引き出す。
オプティカルフィルターを取り付け
る
ご注意
投写レンズ VPLL-3003 をご使用の際は、オプティカル
フィルターを取り付けてください。オプティカルフィル
ターを使用しないと、画像が正しく表示されない場合が
あります。
1 ピンセットでホルダーの下部を持ち、下手前側に引
いて、プロジェクターに取り付けられていたガラス
を取り外す。
2 ピンセットで付属のオプティカルフィルターを取り
付ける。
オプティカルフィルタ―上部の突起をプロジェク
ターのプリズムベースに差し込み（1）、下部がカ
チッとロックするまで挿入してください（2）。
ご注意
着脱時に正しく作業を行わないとオプティカルフィル
ターが破損する恐れがあります。
ちょっと一言
オプティカルフィルターのお手入れについて
•お手入れをする前に：
必ずプロジェクターの電源を落として光源が消灯してい
ることを確認してください。
•お手入れのしかた：
オプティカルフィルターについたチリやほこりは、飲用
水を付けたティッシュペーパーで軽く拭き取ってくださ
い。アルコールやベンジン、シンナー、酸性洗浄剤、ア
ルカリ性洗浄剤、研磨剤入り洗浄剤、化学ぞうきんなど
はフィルター表面を傷めますので、絶対に使用しないで
ください。
LENSRELEASE ボタン
投写レンズ
ホルダーの下部
オプティカルフィルター 突起
下部
プリズムベース
ピンセットでつまむ場所

投写レンズを取り付ける
8

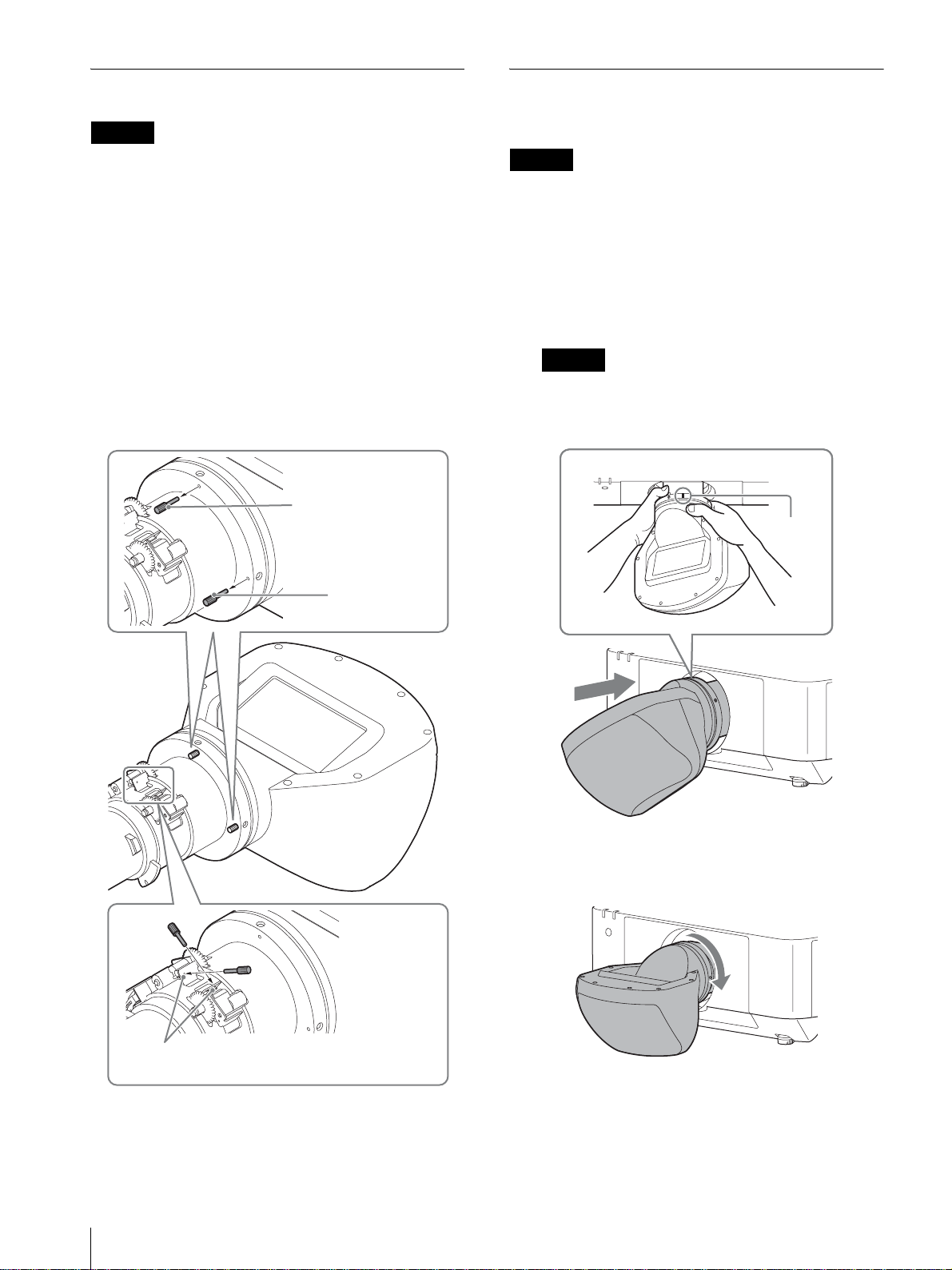

像面基準ピンを取り外す
ご注意
ご使用の前に必ず 2 本の像面基準ピンを取り外してくだ
さい。取り外さないと投写レンズが破損する恐れがあり
ます。
1 投写レンズの天面側と側面側にある、2 本の像面基準
ピンをまっすぐ引き抜く。
固くて指で引き抜けない場合は、ペンチ等の工具を
使用してください。
取り外したピンは、外した位置の近くにあるネジ穴
に差し込むことで保存が可能です。
像面基準ピンを用いると、出荷状態の像面位置を確
認可能です。確認方法は、「出荷状態の像面位置確認
方法」（14 ページ）をご覧ください。
投写レンズ VPLL-3003 を取り付け
る
ご注意
•投写レンズの取り付けは、プロジェクターを床置きにし
て行ってください。
•投写レンズを取り付ける際は、LENSRELEASE ボタン
を押さないでください。
1 投写レンズの目印線をプロジェクター上面に向けて
奥まで差し込む。
ご注意
投写レンズを取り付ける際は、図の位置を両手で
持って行ってください。
2 時計方向に「カチッ」と音がするまで回す。
像面基準ピン A
像面基準ピン B
像面基準ピン保存用のネジ穴
プロジェクター上面
目印線

調整する 9
調整する
調整フロー
◆ワープ補正については、プロジェクターの取扱説明書をご覧ください。
事前準備（10 ページ）
プロジェクターの設置
プロジェクターの設置調整（10 ページ）
シフト調整（12 ページ）
フォーカス調整（12 ページ）
コーナーフォーカス調整（12 ページ）
像面調整（13 ページ）
シフト調整（12 ページ）
フォーカス調整（12 ページ）
コーナーフォーカス調整（12 ページ）
ワープ補正
調整完了
プロジェクターの設置調整（10 ページ）
画位置調整
画面上下または左右方向の
フォーカス微調整
不要
必要
標準調整
追い込み調整
不要
必要

調整する
10

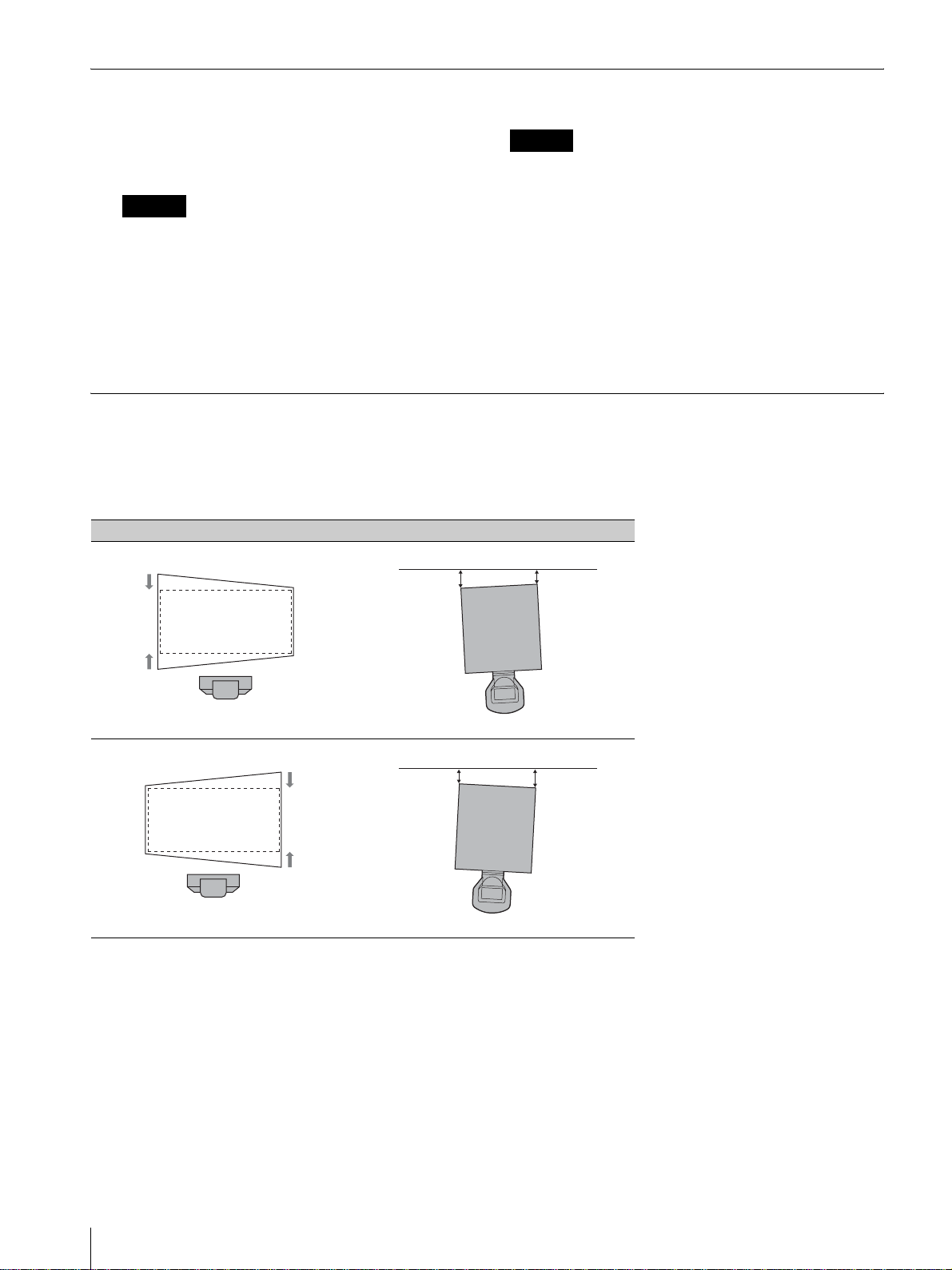

事前準備
1 プロジェクターの電源を入れる。
投写レンズが初期位置まで自動で移動します。
ご注意
投写レンズを初期位置に移動させる際は、投写レン
ズに物がぶつからないようにしてください。
2 シフトの上下方向をほぼセンターの位置に移動する。
プロジェクターのリモコンまたは操作部の SHIFT ボ
タンを押して、V/vで調整します。
ご注意
•投写環境に合わせて画の上下左右が正しく投写されるよ
うに、プロジェクターの画像反転を設定してください。
•投写レンズのシフト初期位置は、天吊り状態のシフト上
端、床置き状態のシフト下端です。上下方向を微調整す
るために、プロジェクターの設置前にシフトをほぼ中央
に移動してください。
プロジェクターの設置調整
1 画面の上辺と下辺が平行になっているかを確認する。
平行になっていない場合は、投写面に対してプロジェクターを平行（a=b）に設置してください。
画歪状態 投写面に対しての設置状態（上から見た図）
ab
a>b
ab
a<b

調整する 11

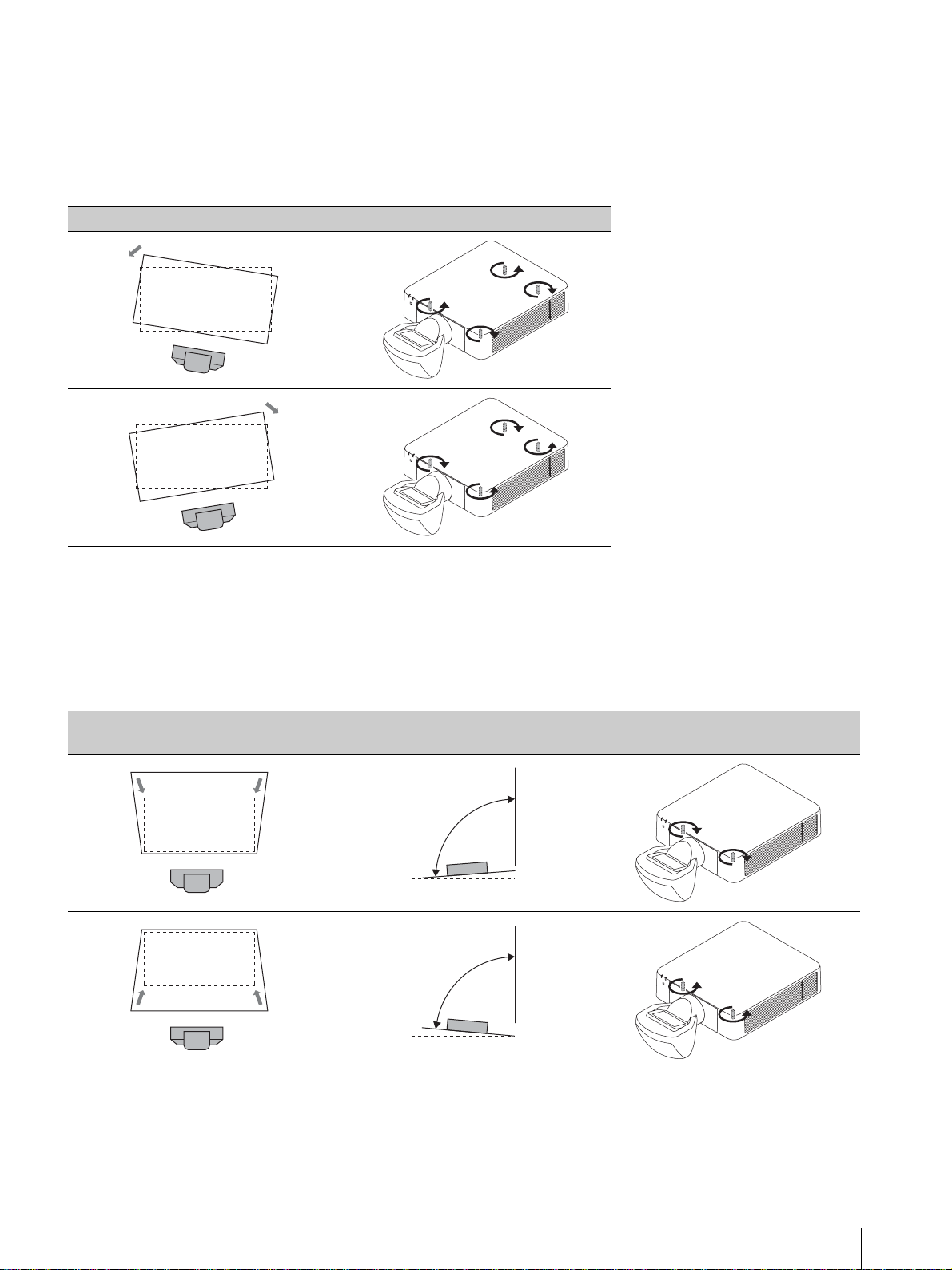

2 画面の下辺が水平になっているか確認する。
水平になっていない場合は、プロジェクターが水平になるように天吊り金具、または脚部（調整可）を調整してくだ
さい。
天吊り金具の調整方法は、天吊り金具の取扱説明書をご覧ください。
脚部の調整方法について詳しくは「脚部調整のしかた」（12 ページ）をご覧ください。
3 画面の左右の辺が垂直になっていることを確認する。
垂直になっていない場合は、プロジェクターが投写面に対して垂直になるように天吊り金具、または脚部（調整可）
を調整してください。
天吊り金具の調整方法は、天吊り金具の取扱説明書をご覧ください。
脚部の調整方法について詳しくは「脚部調整のしかた」（12 ページ）をご覧ください。
画歪状態 脚部調整箇所
画歪状態 投写面に対しての設置状態
（横から見た図）
脚部調整箇所
c
c>90°
c
c<90°

調整する
12
脚部調整のしかた
底面にある 4 箇所の脚部で高さを調整できます。
1 脚の下部をプロジェクターの上面から見て右に回し、
ゆるめる。
シフト調整
1 リモコンの PATTERN ボタンを押す。
2 リモコンまたは操作部の SHIFT ボタンを押して、
V/v/B/bで調整する。
フォーカス調整
1 画面中心部を見ながらフォーカスを調整する。
リモコンまたは操作部の FOCUS ボタンを 1 回押し
て、V/v/B/bで調整します。
コーナーフォーカス調整
投写レンズ VPLL-3003 を取り付けたときは、通常の
フォーカス調整の他に、コーナーフォーカス調整が必要
です。
1 画面のコーナーを見ながら、フォーカスを調整する。
リモコンまたは操作部の FOCUS ボタンを 2 回押し
て、V/v/B/bで調整します。
脚高さ
脚

調整する 13

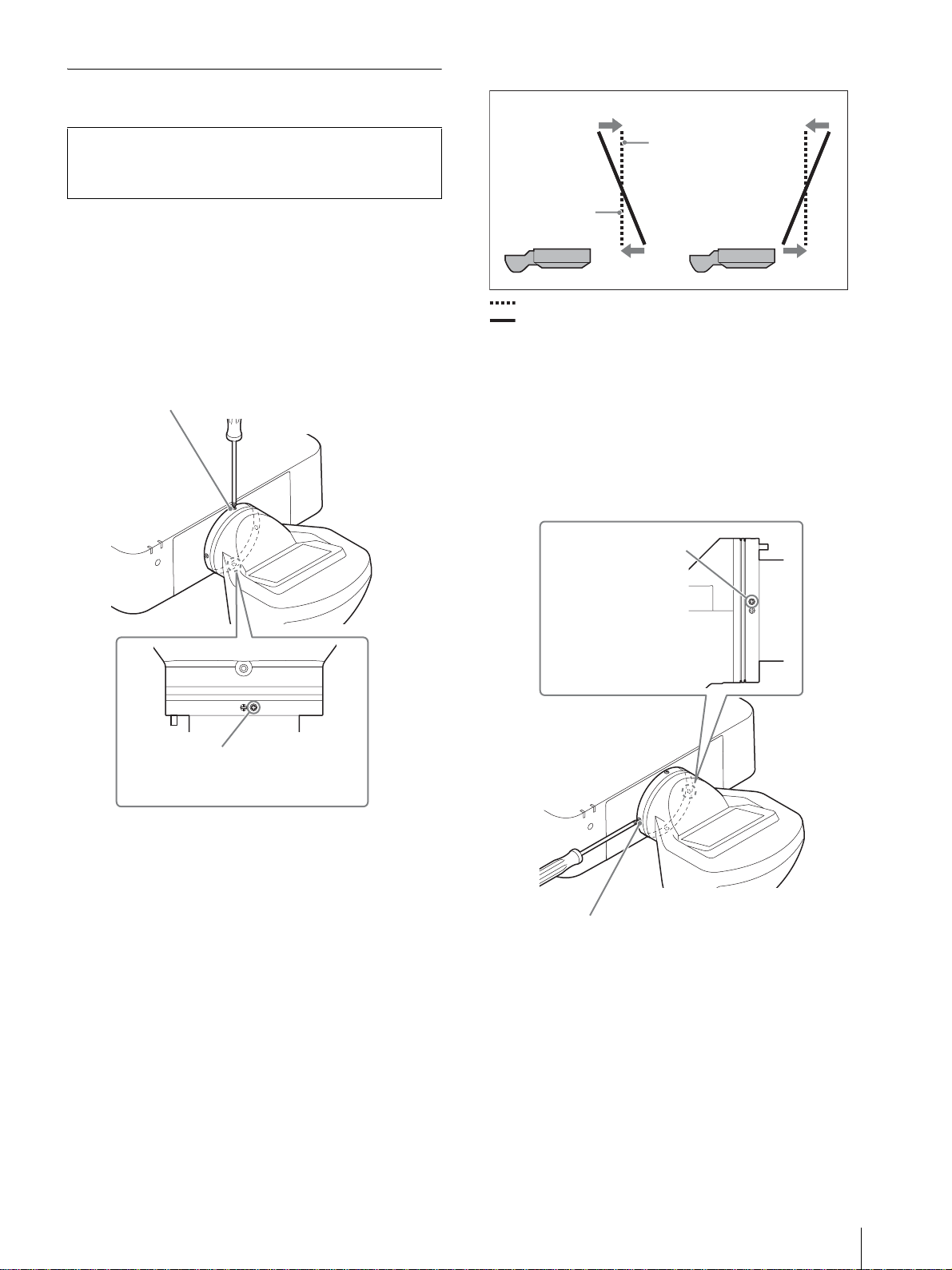

像面調整
像面調整ネジを回すと、像面の上下および左右の傾きを
調整することで投写面内におけるフォーカスのずれが調
整可能です。
像面調整は、繰り返し行うことにより、調整精度が高く
なります。
上下方向の像面調整
1 像面調整固定ネジ B を左に数回回して緩める。
2 プロジェクター本体に近い投写面の部分で、リモコ
ンまたは本体のボタンでレンズのフォーカスを調整
する。
3 プロジェクター本体から遠い投写面の部分で、
フォーカス位置が投写面の手前にあるか奥にあるか
を確認する。
4 手順 3 で確認した像面が投写面手前にある場合は像面
調整ネジ A を左方向に回転、像面が投写面奥にある
場合は像面調整ネジ A を右方向に回転させて、プロ
ジェクター本体から遠い投写面の部分でフォーカス
が合うように像面を調整する。
5 全体でフォーカスが合うように手順 2 〜 4 を繰り返し
像面を調整する。
6 調整が終わったら、像面調整固定ネジ B を右に回して
固定する。
左右方向の像面調整
1 像面調整固定ネジ D を左に数回回して緩める。
2 左側の（像面調整ネジ C に近い）投写面の部分で、リ
モコンまたは本体のボタンでレンズのフォーカスを
調整する。
3 右側の（像面調整ネジ C から遠い）投写面の部分で、
フォーカス位置が手前にあるか奥にあるか確認する。
通常は標準調整（10 〜 12 ページ）を行ってください。
さらにフォーカスの追い込み調整が必要な場合、以下の
像面調整を行ってください。
像面調整固定ネジ B（下面側プラスネジ）
像面調整ネジ A（天面側プラスネジ）
像面調整ネジ A（天面側プラスネジ）調整イメージ
左回し 右回し
投写面（スクリーン面）
像面
本体から遠い
投写面
本体に近い
投写面
像面調整固定ネジ D
（側面側プラスネジ）
像面調整ネジ C（側面側プラスネジ）

調整する
14
4 手順 3 で確認した像面が手前にある場合は像面調整ネ
ジ C を右方向に回転、像面が投写面奥にある場合は
像面調整ネジ C を左方向に回転させて、右側の投写
面の部分でフォーカスが合うように像面を調整する。
5 全体でフォーカスが合うように手順 2 〜 4 を繰り返し
像面を調整する。
6 調整が終わったら、像面調整固定ネジ D を右に回して
固定する。
出荷状態の像面位置確認方法
像面基準ピン A、B の位置は 8 ページ、像面調整ネジ A、
C および像面調整固定ネジ B、D の位置は 13 ページの図
をご覧ください。
上下方向の出荷状態の像面位置確認方法
1 像面調整固定ネジ B を左に数回回して緩める。
2 像面調整ネジ A を、天面側の像面基準ピン A が入る位
置まで右に回す。
3 天面側の像面基準ピン A を奥までまっすぐ差し込む。
ピンが奥まで入らない場合は、手順 1 〜 2 を繰り返
してください。
4 像面調整ネジAを像面基準ピンAが簡単に抜けない位
置まで左に回す。
この位置が、出荷状態の像面位置となります。
左右方向の出荷状態の像面位置確認方法
1 像面調整固定ネジ D を左に数回回して緩める。
2 像面調整ネジ C を、側面側の像面基準ピン B が入る位
置まで右に回す。
3 側面側の像面基準ピン B を奥までまっすぐ差し込む。
ピンが奥まで入らない場合は、手順 1 〜 2 を繰り返
してください。
4 像面調整ネジCを像面基準ピンBが簡単に抜けない位
置まで左に回す。
この位置が、出荷状態の像面位置となります。
ご注意
•像面調整固定ネジを緩め過ぎると、ネジが脱落し紛失す
る恐れがあります。
•ご使用の際は、像面基準ピンを取り外してください。方
法は「像面基準ピンを取り外す」（8 ページ）をご覧く
ださい。
像面調整ネジ C（側面側プラスネジ）調整イメージ
左回し 右回し
投写面（スクリーン面）
像面

投写レンズ VPLL-3003 の取り外しかた 15
投写レンズ VPLL-
3003 の取り外しかた
1 投写レンズをセンター位置に戻す。
プロジェクターの電源が入っている状態で、リモコ
ンの LENSSHIFT ボタンを押し、その後、リモコン
の RESET ボタンを押してください。投写レンズが
センター位置に戻ります。
2 LENSRELEASE ボタンを押しながら、投写レンズを
反時計方向に回し（1）、レンズをまっすぐに引き出
す（2）。
ご注意
投写レンズを取り外す際は、図の位置を両手で持っ
て行ってください。
ご注意
投写レンズの取り外しは、プロジェクターを床置きにし
て行ってください。
•投写レンズをセンター位置に戻さないと、レンズの取
り外しができません。
•電源がオフになる直前にレンズがセンター位置に移動
するため、電源オフの途中で電源ケーブルを抜かない
でください。
プロジェクター上面
目印線
LENSRELEASE
ボタン

その他
16
その他
主な仕様
最大外形寸法（幅×高さ×奥行き） 約 229mm × 193.7mm × 424.7mm
質量 約 2.9kg
ご注意
外形寸法、質量は概寸です。
本機の仕様および外観は、改良のため予告なく変更することがありますので、ご了承ください。
投写距離とレンズシフト量
投写距離表
単位：m
投写距離計算式
D：投写画面サイズ（対角）
単位：m
画面サイズ L1 L2 L3 L4 L5 H1 H2 H3 H4
対角 D 横×縦
80 型(2.03) 1.72 × 1.08 0.55 0.66 0.41 -0.11 0.20 0.30 0.36 0.48 0.54
100 型 (2.54) 2.15 × 1.35 0.69 0.81 0.55 0.03 0.34 0.40 0.45 0.57 0.63
120 型 (3.05) 2.58 × 1.62 0.83 0.95 0.69 0.18 0.48 0.49 0.54 0.66 0.73
150 型 (3.81) 3.23 × 2.02 1.04 1.16 0.90 0.39 0.69 0.63 0.69 0.81 0.87
200 型 (5.08) 4.31 × 2.69 1.39 1.51 1.25 0.74 1.05 0.87 0.92 1.04 1.10
300 型 (7.62) 6.46 × 4.04 2.10 2.22 1.96 1.44 1.75 1.34 1.39 1.51 1.58
L1 L1=0.007053 × D − 0.016810
L2 L2=0.007048 × D ＋ 0.101010
L3 L3=0.007048 × D − 0.154990
L4 L4=0.007048 × D − 0.669990
L5 L5=0.007048 × D − 0.363290
H1 H1=0.004712 × D − 0.072000
H2 H2=0.004712 × D − 0.021670
H3 H3=0.004712 × D ＋ 0.099000
H4 H4=0.004712 × D ＋ 0.161500

その他 17
*1天吊り金具の取扱説明書ご覧ください。
*2カバーガラス中央
レンズシフト量
L5
L4
L4
L3
L3
L1
L1
L2
L2
H1
H1
H3H4
H3
H2
H2
スクリーン
5%
V
5%
5% H 5%
投写画面 レンズ中心

その他
18
寸法図
単位：mm
単位：mm
ご注意
ランプを使用したプロジェクターでは、プロジェクター
本体の後ろに空間を取らないと、設置状態のままでラン
プの交換ができません。
229
254.4 170.3
21.7 30.7
63.5130.2
Ø51.4
Ø66.5
Ø82
Ø127
256 208307
464

19
Before operating the unit, please read this manual
thoroughly and retain it for future reference.
This lens is designed for use with the Sony Projector.
For details concerning compatible models, consult with
qualified Sony personnel.
For the customers in Europe, Australia
and New Zealand
WARNING
This equipment is compliant with Class A of CISPR 32.
In a residential environment this equipment may cause
radio interference.
For the customers in Europe
This apparatus shall not be used in the residential area.
Інформація для споживачів в Україні.
Обладнання відповідає вимогам:
- Технічного регламенту обмеження використання
деяких небезпечних речовин в електричному та
електронному обладнанні (постанова КМУ від
03/12/2008 № 1057).
Attaching the lens may cause fire or injury to the
person.
Users should request qualified Sony representative to
attach the lens.
For the customers in the U.S.A.
SONY LIMITED WARRANTY - Please visit http://
www.sony.com/psa/warranty for important
information and complete terms and conditions of
Sony’s limited warranty applicable to this product.
For the customers in Canada
SONY LIMITED WARRANTY - Please visit http://
www.sonybiz.ca/pro/lang/en/ca/article/resources-
warranty-product-registration for important
information and complete terms and conditions of
Sony’s limited warranty applicable to this product.
For the customers in Europe
Sony Professional Solutions Europe - Standard
Warranty and Exceptions on Standard Warranty.
Please visit http://www.pro.sony.eu/warranty for
important information and complete terms and
conditions.
For the customers in Korea
SONY LIMITED WARRANTY - Please visit http://
bpeng.sony.co.kr/handler/BPAS-Start for important
information and complete terms and conditions of
Sony’s limited warranty applicable to this product.
English
GB

Table of Contents
20
Table of Contents
Precaution ............................................................ 21
Checking the Supplied Accessories .................... 22
Attaching the Projection Lens ............................ 22
Attaching the feet ............................................. 22
Removing the Projection Lens attached to the
Projector ......................................................... 23
Attaching the Optical Filter .............................. 23
Removing the default image surface pins ........ 24
Attaching the Projection Lens VPLL-3003 ..... 24
Adjusting .............................................................. 25
Adjustment flow ............................................... 25
Preparation ....................................................... 26
Setting and adjustment of the projector ........... 26
Shift adjustment ............................................... 28
Focus adjustment .............................................. 28
Corner focus adjustment .................................. 28
Image surface adjustment ................................. 29
Confirmation method of the default position of
the image surface ........................................... 30
Removing the Projection Lens VPLL-3003 ...... 31
Others ................................................................... 32
Specifications ................................................... 32
Projection Distance and Lens Shift Range ....... 32
Dimensions ....................................................... 34
