Sony DPP--SV77 User manual

DIGITAL PHOTO PRINTER
DPP-SV77
SERVICE MANUAL
Volume 2 1st Edition

DPP-SV77 V2
!WARNING
This manual is intended for qualified service personnel only.
To reduce the risk of electric shock, fire or injury, do not perform any servicing other than that
contained in the operating instructions unless you are qualified to do so. Refer all servicing to
qualified service personnel.
!WARNUNG
Die Anleitung ist nur für qualifiziertes Fachpersonal bestimmt.
Alle Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Um die
Gefahr eines elektrischen Schlages, Feuergefahr und Verletzungen zu vermeiden, sind bei
Wartungsarbeiten strikt die Angaben in der Anleitung zu befolgen.Andere als die angegeben
Wartungsarbeiten dürfen nur von Personen ausgeführt werden, die eine spezielle Befähigung
dazu besitzen.
!AVERTISSEMENT
Ce manual est destiné uniquement aux personnes compétentes en charge de l’entretien.Afin
de réduire les risques de décharge électrique, d’incendie ou de blessure n’effectuer que les
réparations indiquées dans le mode d’emploi à moins d’être qualifié pour en effectuer d’autres.
Pour toute réparation faire appel à une personne compétente uniquement.

1
DPP-SV77 V2
/Table of Contents
..........................................................................................................3 (J)
...................................................................................................3 (J)
Manual Structure
Purpose of this manual ........................................................................................ 3 (E)
Related manuals................................................................................................... 3 (E)
6. Semiconductor Pin Assignments
7. Spare Parts

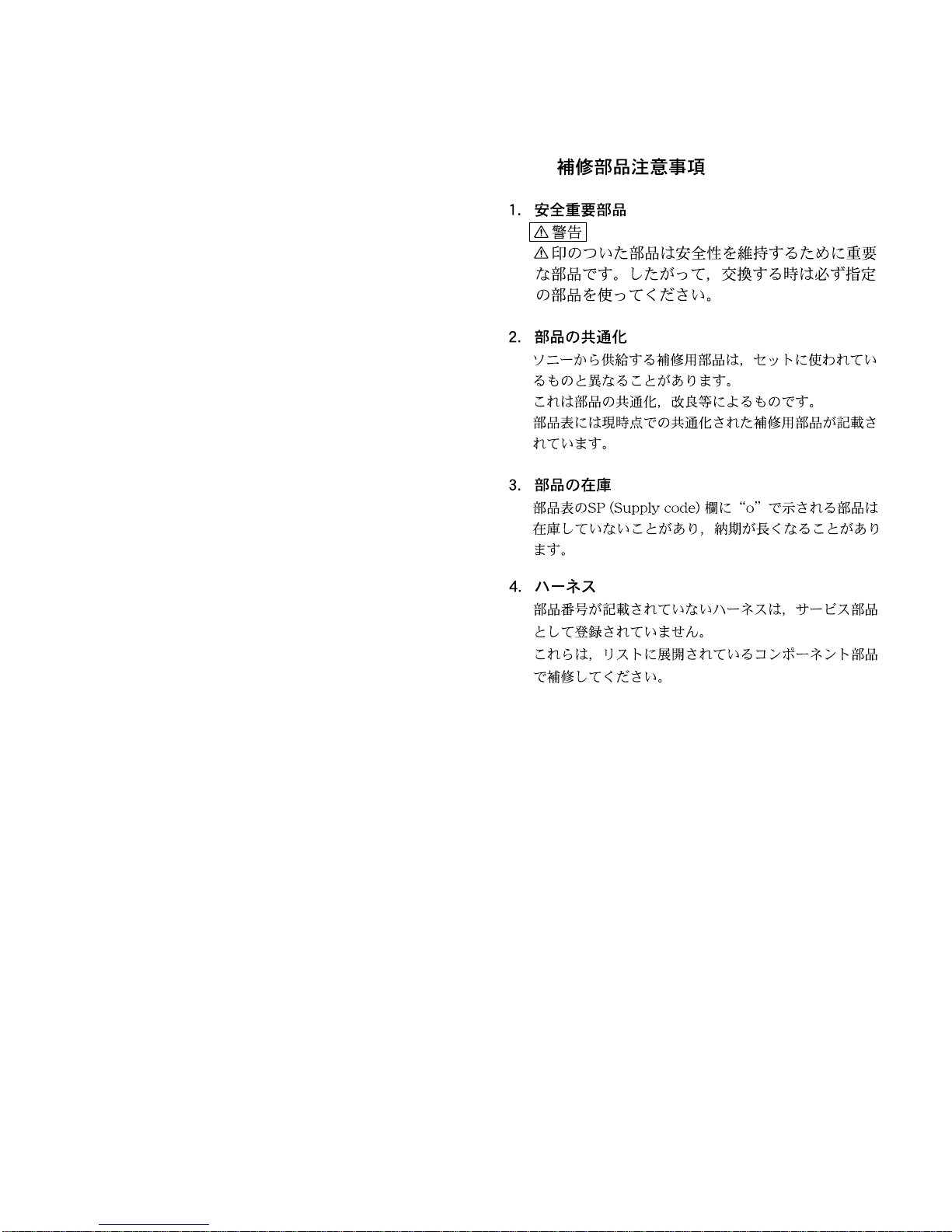

7-1. Notes on Repair Parts..................................................................................7-1
7-1. .......................................................................................7-1
7-2. Exploded Views ..........................................................................................7-2
7-3. Electrical Parts List .....................................................................................7-5
7-4. Frame.........................................................................................................7-12
7-5. Packing Materials & Supplied Accessories ..............................................7-13
8. Block Diagram
Overall.........................................................................................................8-1

2DPP-SV77 V2
9. Schematic Diagrams and Board Layouts
9-1. Schematic Diagrams....................................................................................9-1
DK-43..........................................................................................................9-1
MD-43 .........................................................................................................9-5
JD-43 ...........................................................................................................9-6
PE-43...........................................................................................................9-6
PR-43...........................................................................................................9-6
PW-43 .........................................................................................................9-6
RM-43 .........................................................................................................9-6
TP-43...........................................................................................................9-7
Frame...........................................................................................................9-8
9-2. Board Layouts .............................................................................................9-9
DK-43..........................................................................................................9-9
MD-43 .......................................................................................................9-12
JD-43 .........................................................................................................9-13
PE-43.........................................................................................................9-13
PR-43.........................................................................................................9-13
PW-43 .......................................................................................................9-13
RM-43 .......................................................................................................9-13
TP-43.........................................................................................................9-13

3 (J)
DPP-SV77 V2


3 (E)
DPP-SV77 V2
Manual Structure

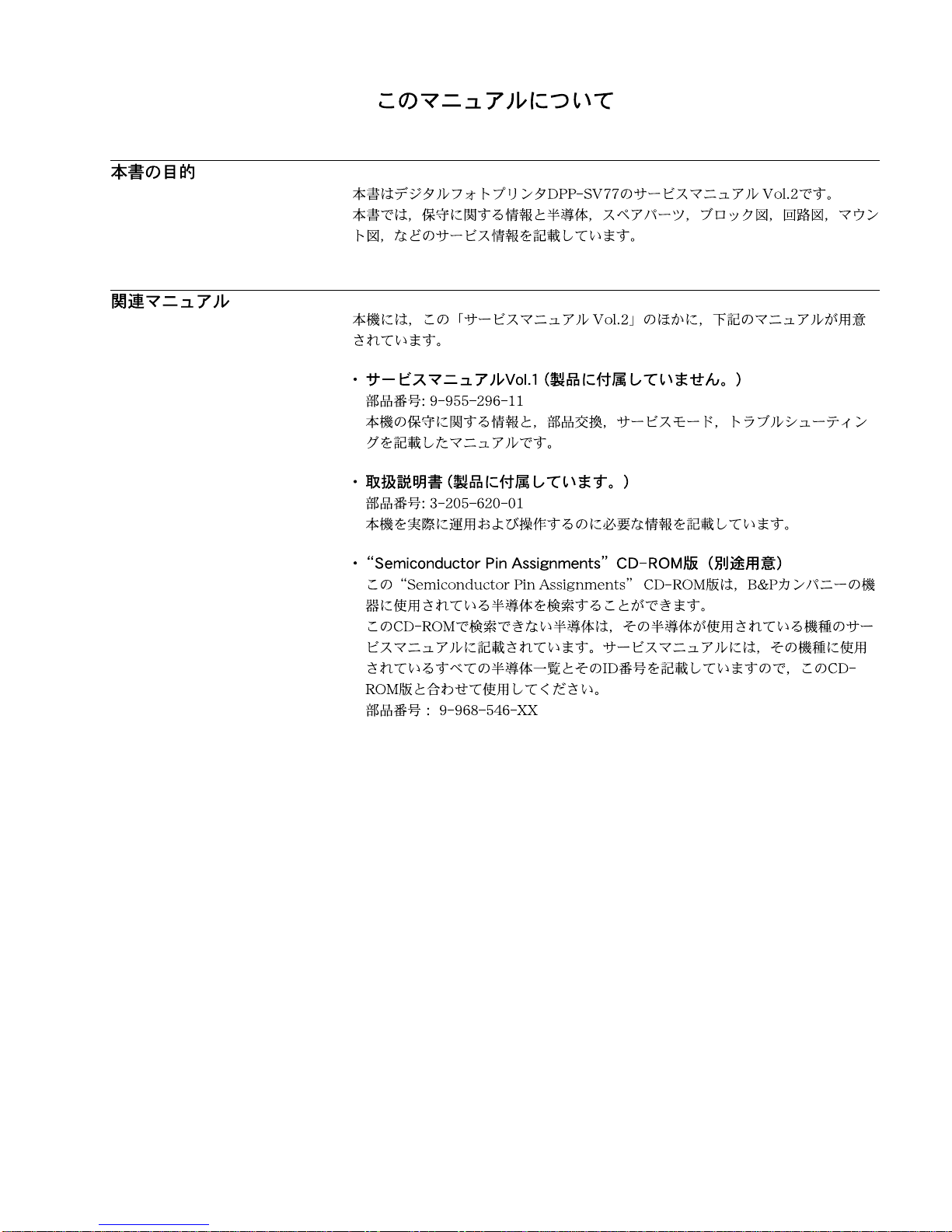

Purpose of this manual This manual is the service manual Vol. 2 of Digital Photo Printer DPP-SV77.
This manual describes the information on maintenance and the service information
such as semiconductors, spare parts, block diagrams, schematic diagrams, and board
layouts.
Related manuals In addition to this “Service Manual Vol. 2”, this unit is provided with the manual
below.
..
..
.Service Manual Vol. 1 (Not supplied for products.)
Part No.: 9-955-297-11
This manual describes the information on the maintenance of this unit, and the
parts replacement, service mode, and troubleshooting.
..
..
.Operating Instruction (Supplied for products.)
Part No.: 3-205-620-11
These manuals describe the information required for the actual management and
operation of this unit.
..
..
.“Semiconductor Pin Assignments” CD-ROM (Available on request)
This “Semiconductor Pin Assignments” CD-ROM allows you to search for
semiconductors used in B&P Company equipment.
Semiconductors that cannot be searched for on this CD-ROM are listed in the
service manual for the corresponding unit. The service manual contains a com-
plete list of all semiconductors and their ID Nos., and thus should be used together
with the CD-ROM.
Part number: 9-968-546-XX


6-1
DPP-SV77 V2
DIODE Page or ID No.
Section 6
Semiconductor Pin Assignments
1SS355TE-17 ..................................................................DC008-02
DA204U ...........................................................................DC001-01
DA204UT106 ...................................................................DC001-01
MA729.............................................................................. DC008-01
MA729-TX ........................................................................ DC008-01
MA8160-H-TX ..................................................................DC008-04
RB705D ...........................................................................DC001-03
RB705D-T146 ..................................................................DC001-03
STZ6.8N-T146 .................................................................DC001-18
UDZ-TE-17-2.7B ..............................................................DC008-04
UDZSTE-173.9B ..............................................................DC008-04
TRANSISTOR Page or ID No.
2SA1162G ....................................................................... TC001-01
2SB1424-T100-R ............................................................. TC002-01
2SB709A-R-TX ................................................................ TC001-01
2SC1623-L5L6 ................................................................. TC001-02
2SC1623-T1-L5L6 ........................................................... TC001-02
2SD2537-T100VW ........................................................... TC002-02
2SK1826(TE85L) ............................................................. TC001-07
DTA114EUA .................................................................... TC001-04
DTA114EUA-T106 ........................................................... TC001-04
DTC114EUA-T106 ........................................................... TC001-03
DTC114TK ....................................................................... TC001-03
DTC144EUA-T106 ........................................................... TC001-03
UN2124 ............................................................................ TC001-04
UN2124-TX ...................................................................... TC001-04
UN2211 ............................................................................ TC001-03
UN2211-TX ...................................................................... TC001-03
UN2212 ............................................................................ TC001-03
UN2212-TX ...................................................................... TC001-03
UN2213 ............................................................................ TC001-03
UN2213-TX ...................................................................... TC001-03
UN2215-QRS(TX)............................................................ TC001-03
XP4215-TXE .................................................................... TC005-14

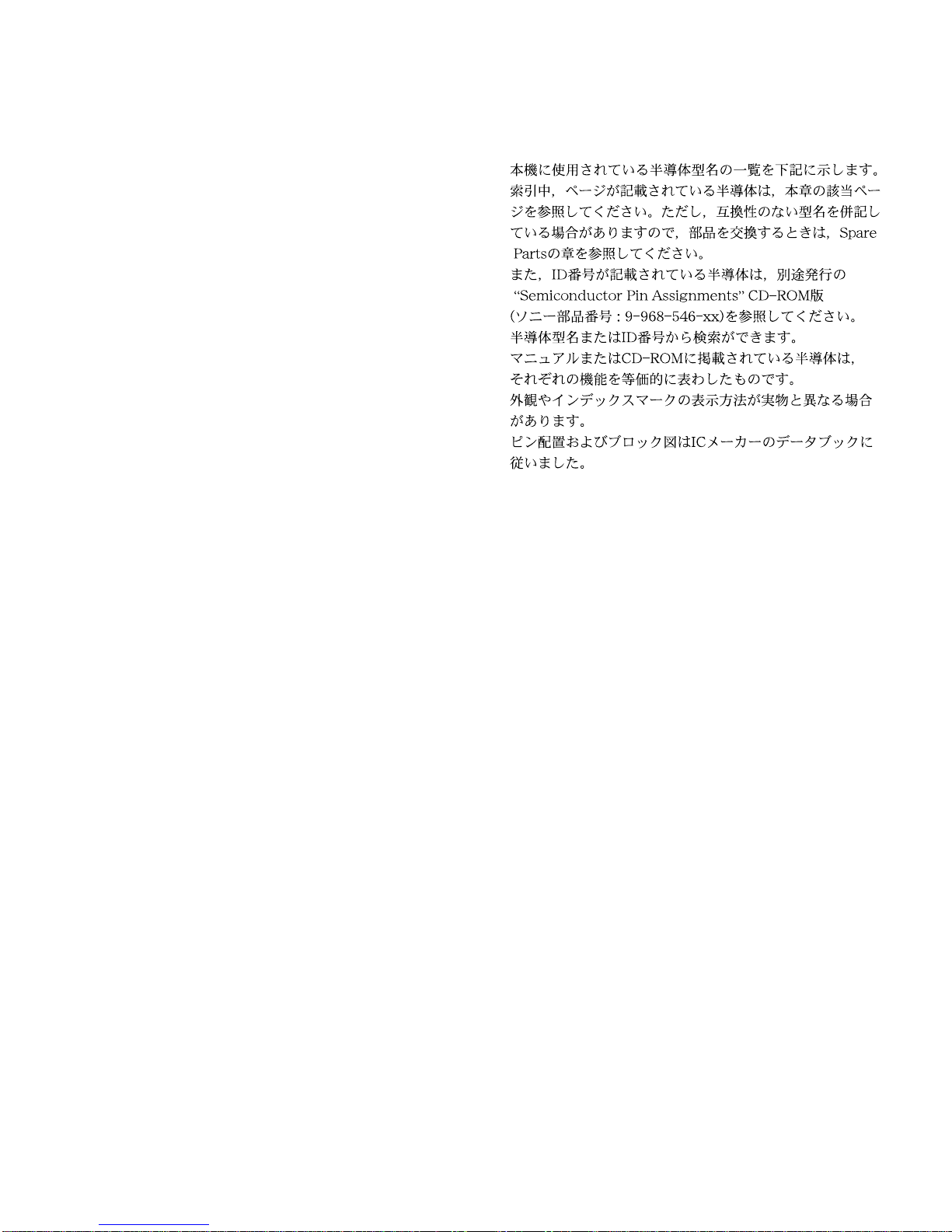

The following describes the semiconductor types used in
this unit.
For semiconductors marked with page numbers in the
index, refer to the corresponding pages in this section.
However, in some cases incompatible types are also listed,
therefore, when a part is to be replaced, also refer to the
Spare Parts section.
In addition, for semiconductors with ID Nos., refer to the
separate CD-ROM titled “Semiconductor Pin Assignments”
(Sony Part No. 9-968-546-xx) that allows searching for
parts by semiconductor type or ID No.
The semiconductors in the manual or on the CD-ROM are
listed by equivalent types. Thus the external view or the
index mark indication may differ from the actual type.
Pin assignments and block diagrams are based on the IC
manufacturer’s data book.
Index
LED Page or ID No.
AA1102W ......................................................................... LC003-01
AA1102W-TR ................................................................... LC003-01
PG1102W ........................................................................ LC003-01
PG1102W-TR .................................................................. LC003-01
SIR-34ST3FK................................................................... LR001-02
SML-020MVT-T87 ........................................................... LC009-02

6-2 DPP-SV77 V2
IC Page or ID No.
A3955SLB ....................................................................... A3955SLB
A3955SLB-TR ................................................................. A3955SLB
AHL-71 ........................................................................................ 6-3
AK6420AF-E2 .................................................................AK6420HF
BA033SFP-E2...........................................................BA033SFP-E2
GM71VS18163CLT-6TR.................................. KM416V1204CT-L6
HD6417197FL77...................................................HD6417197FL77
HG73C083FL ............................................................. HG73C083FL
HY57V641620HGT-P-TR ............................... TC59S6416BFTL-10
KM416V1204CT-L6 ......................................... KM416V1204CT-L6
M62334FP-T1 ............................................................................. 6-3
MBM29DL324BE-90PFTN.....................MBM29DL324BD-90PFTN
MD2250 ..............................................................................MD2250
PDIUSBP11APW,118 ................................................................. 6-3
RN5RL30AA-TL ............................................................ S-81230SG
S-3511A ..................................................................... S-3511AE-FS
S-3511AE-FS ............................................................. S-3511AE-FS
S-80840ANUP-ED4-T2 ............................................. S-8054HN-CB
SED1356F0A .............................................................................. 6-4
SI-3018LS-TL............................................................. SI-3018LS-TL
TA8428F(EL) ..............................................................TA8428F(EL)
TC7SHU04FU-TE85R ......................................................TC7S04F
TC7SZ08FU(TE85R) ........................................................TC7S08F
TC7SZ125FU(TE85R) ............................................... NC7SZ125P5
V54C365164VCT8PC-TP ....................... V54C365164VCT8PC-TP
XC6382F501MR ......................................................................... 6-3
OTHER Page or ID No.
DG-105F3 ........................................................................MA014-03
LTB-305R4...................................................................... MR008-01
Index

6-3
DPP-SV77 V2
IC
[|IC|]
AHL-71 (GUNZE)
TOUCHPANEL CONTROLLER
—TOP VIEW—
INPUTS
ADDATA
ANIN1 - ANIN4
RESET
R
X
D
SBCAN
SET1
SET2
SET3
X1
OUTPUTS
ADCLK
ADCS
ADSEL0, ADSEL1
SEL1 - SEL5
T
X
D
OTHERS
IC
NC
X2
: EXTERNAL ADC DATA
: TOUCH PANEL INPUT
: RESET
: SERIAL RECEIVE
: STOP MODE CANCEL
: TRANSMISSION SPEED SETTING
: RESOLUTION SETTING
: STOP MODE CONTROL
: CRYSTAL CONNECTION FOR
SYSTEM CLOCK OSCILLATOR
: EXTERNAL ADC CLOCK
: EXTERNAL ADC CONTROL
: EXTERNAL ADC CONTROL
: TOUCH PANEL CONTROL
: SERIAL TRANSMISSION
: INTERNAL CONNECTION
: NO CONNECTION
: CRYSTAL CONNECTION FOR
SYSTEM CLOCK OSCILLATOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
SBCAN
ADCLK
ADDATA
A.V
CC
ANIN1
ANIN2
ANIN3
ANIN4
A.GND
NC
SEL1
SEL2
SEL3
SEL4
SEL5
R
X
D
T
X
D
ADCS
ADSEL1
ADSEL0
V
CC
GND
X1
X2
NC
IC
RESET
SET3
SET2
SET1
M62334FP-T1 (MITSUBISHI)
1
2
3
4
8
7
6
5
AO1
AO2
AO3
AO4
VCC
SCL
SDA
GND
8-BIT 4-CHANNEL D/A CONVERTER (WITH BUFFER)
—TOP VIEW—
INPUTS
SCL
SDA
OUTPUTS
AO1 - AO4
: SERIAL CLOCK
: SERIAL DATA
: 8-BIT D/A CONVERTER
SERIAL BUS TRANSCEIVER CHANNEL
DECODER
SCL
7SDA
6
8-BIT UPPER
SEGMENT R-2R
8-BIT UPPER
SEGMENT R-2R
8-BIT UPPER
SEGMENT R-2R
8-BIT UPPER
SEGMENT R-2R
8
+–
AO2
2
AO1
1
AO3
3
AO4
4
+–+–+–
8-BIT
LATCH 8-BIT
LATCH 8-BIT
LATCH 8-BIT
LATCH
PDIUSBP11APW,118 (PHILIPS)
MODE
OE
RCV
VP
VM
SUSPND
GND
1
2
3
4
5
6
7
14
13
12
11
10
9
8
V
CC
VMO/FSEO
VPO
D+
D_
SPEED
NC
USB TRANSCEIVER
—TOP VIEW—
INPUTS
MODE
OE
SPEED
SUSPND
VMO/FSEO
VPO
OUTPUTS
RCV
VM
VP
INPUTS/OUTPUTS
D+
D_
OTHER
NC
: MODE
: OUTPUT ENABLE
: EDGE RATE CONTROL
: SUSPEND
: DIFFERENTIAL DRIVER
: DIFFERENTIAL DRIVER
: RECEIVE DATA
: GATED VERSION OF D+
: GATED VERSION OF D_
: DATA+
: DATA_
: NO CONNECTION
RCV 3
+
_
D_
10
D+
11
OE
2
SPEED 9
VMO/FSEO 13
VPO 12
VP 4
VM 5
XC6382F501MR (TOREX SEMICONDUCTOR)
EXT
V
OUT
PFM CONTROLLED DC-DC CONVERTER
—TOP VIEW—
5
123
4
GND
V
CC
NC
INPUT
V
OUT
OUTPUT
EXT
OTHER
NC
: OUTPUT VOLTAGE MONITOR
: EXTERNAL SWITCH TRANSISTOR DRIVE
: NO CONNECTION
PFM CONTROL
OSC 100kHz
+
_
BUFFER V
REF
EXT 5
V
OUT
1

6-4 DPP-SV77 V2
IC
SED1356F0A (SEIKO EPSON)
97
100
105
110
115
120
125
128
LCD GRAPHIC CONTROLLER
—TOP VIEW—
64
60
55
50
45
40
35
33
96
95
90
85
80
75
70
65
1
5
10
15
20
25
30
32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
I
I
I
I
I
I
I
I
I/O
I
I
—
I
—
O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
—
AB2
AB1
AB0
CS
M/R
BS
RD
WE0
WE1
RD/WR
RESET
V
CC
BUSCLK
GND
WAIT
DB15
DB14
DB13
DB12
DB11
DB10
DB9
DB8
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
GND
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
—
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
—
O
O
O
O
—
I/O
I/O
O
I/O
O
O
O
O
O
V
CC
MD15
MD0
MD14
MD1
MD13
MD2
MD12
MD3
MD11
MD4
MD10
MD5
MD9
MD6
MD8
MD7
GND
LCAS
UCAS
WE
RAS
V
CC
MA9
MA11
MA8
MA10
MA7
MA0
MA6
MA1
MA5
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
O
O
O
—
I
I
I
—
O
O
—
O
O
—
O
O
O
O
O
O
O
O
—
O
O
I/O
I/O
I/O
I/O
O
O
—
MA2
MA4
MA3
GND
CLK1
TESTEN
CLK12
V
CC
FPFRAME
FPLINE
NC
DRDY
FPSHIFT
GND
FPDAT0
FPDAT1
FPDAT2
FPDAT3
FPDAT4
FPDAT5
FPDAT6
FPDAT7
GND
FPDAT8
FPDAT9
FPDAT10
FPDAT11
FPDAT12
FPDAT13
FPDAT14
FPDAT15
GND
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
—
—
—
O
I
—
O
—
O
—
O
O
—
—
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
V
CC
DAC.GND
DAC.V
CC
RED
IREF
DAC.V
CC
GREEN
DAC.V
CC
BLUE
DAC.GND
HRTC
VRTC
V
CC
GND
AB20
AB19
AB18
AB17
AB16
AB15
AB14
AB13
AB12
AB11
AB10
AB9
AB8
AB7
AB6
AB5
AB4
AB3
PIN
NO. I/O SIGNAL PIN
NO. I/O SIGNAL PIN
NO. I/O SIGNAL PIN
NO. I/O SIGNAL
INPUTS
AB0 - AB20
BS
BUSCLK
CLK1, CLK12
CS
IREF
M/
R
RD
RD/
WR
RESET
TESTEN
WE0
OUTPUTS
BLUE
DRDY
FPDAT0 - FPDAT9,
FPDAT14, FPDAT15
FPFRAME
FPLINE
FPSHIFT
GREEN
HRTC
LCAS
MA0 - MA8
RAS
RED
UCAS
VRTC
WAIT
WE
INPUTS/OUTPUTS
DB0 - DB15
FPDAT10 - FPDAT13
MA9 - MA10
MD0 - MD15
WE1
OTHER
NC
: SYSTEM ADDRESS BUS
: BUS START
: SYSTEM BUS CLOCK
: CLOCK
: CHIP SELECT
: D/A CONVERTER CURRENT REFERENCE
: DISPLAY BUFFER/REGISTER ADDRESS SELECT
: READ
: READ/WRITE
: RESET
: TEST ENABLE
: WRITE ENABLE
: ANALOG BLUE SIGNAL FOR CRT
: DISPLAY ENABLE
: PANEL DATA BUS
: FRAME PULSE
: LINE PULSE
: SHIFT CLOCK
: ANALOG GREEN SIGNAL FOR CRT
: HOLYZONTAL RETRACE SIGNAL FOR CRT
: LOWER BYTE COLUMN ADDRESS STROBE
: MULTIPLEX MEMORY ADDRESS BUS
: ROW ADDRESS STROBE
: ANALOG RED SIGNAL FOR CRT
: UPPER BYTE COLUMN ADDRESS STROBE
: VERTICAL RETRACE SIGNAL FOR CRT
: WAIT REQUEST
: WRITE ENABLE
: SYSTEM DATA BUS
: PANEL DATA BUS
: MEMORY ADDRESS
: BIDIRECTION MEMORY DATA BUS
: WRITE ENABLE
: NO CONNECTION
MEDIA PLUG
I/F
HOST
I/F
REGISTER
MEMORY
CONTROLLER
2D
LCD
PIPELINE LCD
LUT LCD
I/F
CRT/TV
PIPELINE CRT/TV
LUT
TV
ENCODER
DAC
POWER SAVE
LCD
CRT/TV
DRAM
CAMERA
CPU

7-1
DPP-SV77 V2
7-1. Notes on Repair Parts
1. Safety Related Components Warning
w
Components marked !are critical to safe operation.
Therefore, specified parts should be used in the case of
replacement.
2. Standardization of Parts
Some repair parts supplied by Sony differ from those
used for the unit. These are because of parts common-
ality and improvement.
Parts list has the present standardized repair parts.
3. Stock of Parts
Parts marked with “o”at SP (Supply Code) column of
the spare parts list may not be stocked. Therefore, the
delivery date will be delayed.
4. Harness
Harnesses with no part number are not registered as
spare parts.
In need of repair, get components shown in the list and
repair using them.
Section 7
Spare Parts
7-1.

7-2 DPP-SV77V2

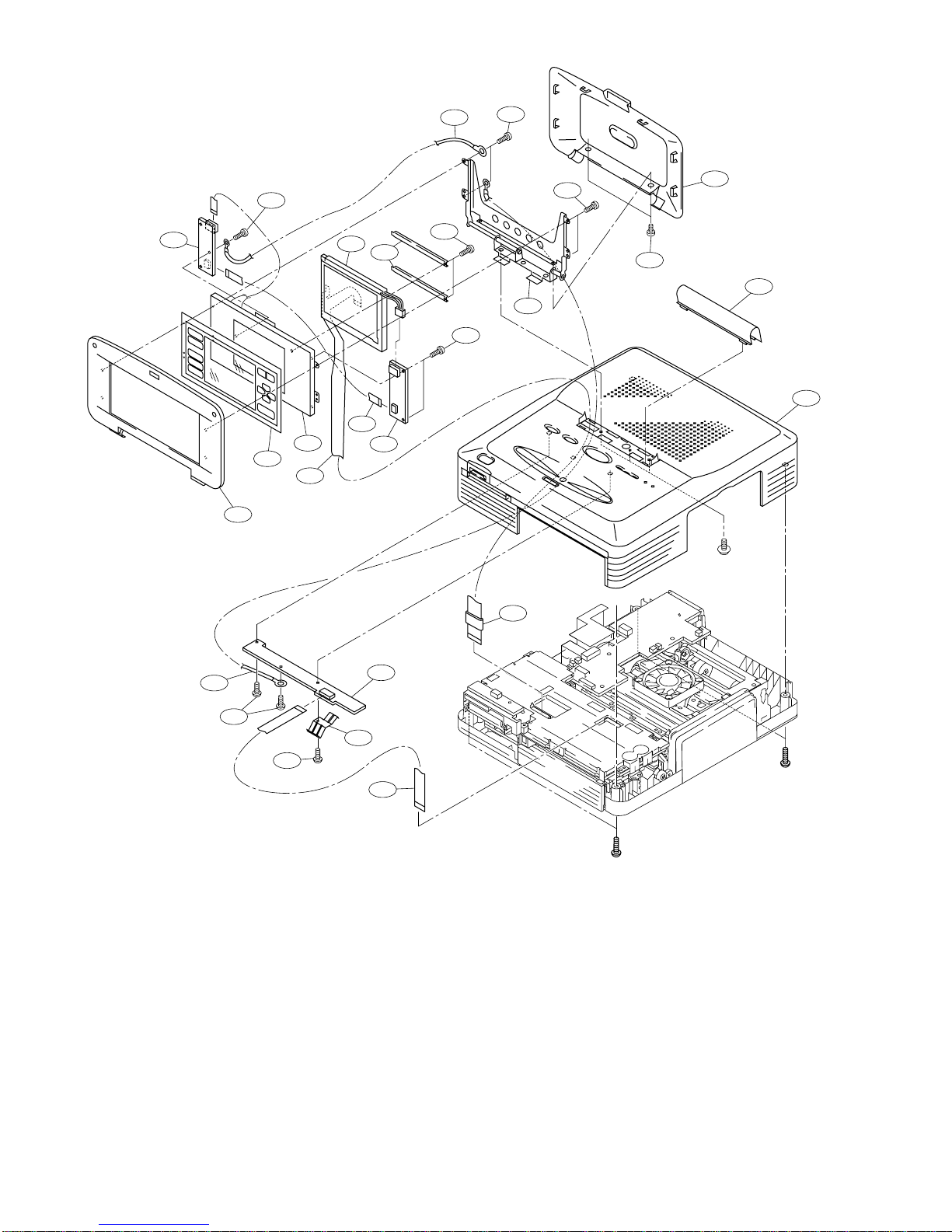

Cabinet, LCD Block
13
19
21
21
15 1
4
85
12
14
10
20
917
20
18
20
20
16
20
2
22
3
7
6
11
BVTP 3x20
BVTP 3x20
PSW 2.6x8
No. Part No. SP Description
1 A-8264-086-A s MOUNTED CIRCUIT BOARD, PR-43
2 A-8264-087-A s MOUNTED CIRCUIT BOARD, TP-43
3 X-3168-365-1 s CABINET ASSY, LCD REAR
4 X-3168-366-1 s CABINET ASSY, LCD FRONT
5 X-3168-367-1 s CHASSIS ASSY, LCD
6 X-3168-370-1 s CABINET ASSY, UPPER [for J1]
X-3168-374-1 s CABINET ASSY, UPPER [for UC2, CED, CEK]
7 X-3168-375-1 s COVER ASSY, HINGE
8 1-476-823-11 s PANEL, TOUCH [for J1]
1-476-823-21 s PANEL, TOUCH [for UC2, CED, CEK]
9 1-476-824-11 o LCD UNIT (3.2 TYPE STN)
10 1-476-825-11 o INVERTER UNIT
11 1-500-622-11 s BEAD, FERRITE
12 1-761-439-11 s PWB, FLEXIBLE PRINT (FOR LCD)
13 1-823-203-11 o CABLE, FLEXIBLE FLAT (DKPR) [for J1, UC2]
No. Part No. SP Description
14 1-823-205-11 o CABLE, FLEXIBLE FLAT (TPIN)
15 1-961-369-11 o HARNESS (LCD LUG 1)
16 1-961-378-11 o HARNESS (LCD LUG 2)
17 3-205-613-01 o RETAINER, LCD
18 3-205-847-01 s HINGE UNIT
19 3-206-088-01 s SPRING (PR)
20 3-945-884-11 s SCREW (2X6), TAPPING
21 3-946-346-01 s SCREW (+BV)(2.6X8),TAPPING
22 3-968-729-81 s SCREW +P M2X3
7-621-759-60 s SCREW +PSW 2.6X8
7-685-651-79 s SCREW +BVTP3X20
7-2. Exploded Views

7-3
DPP-SV77 V2

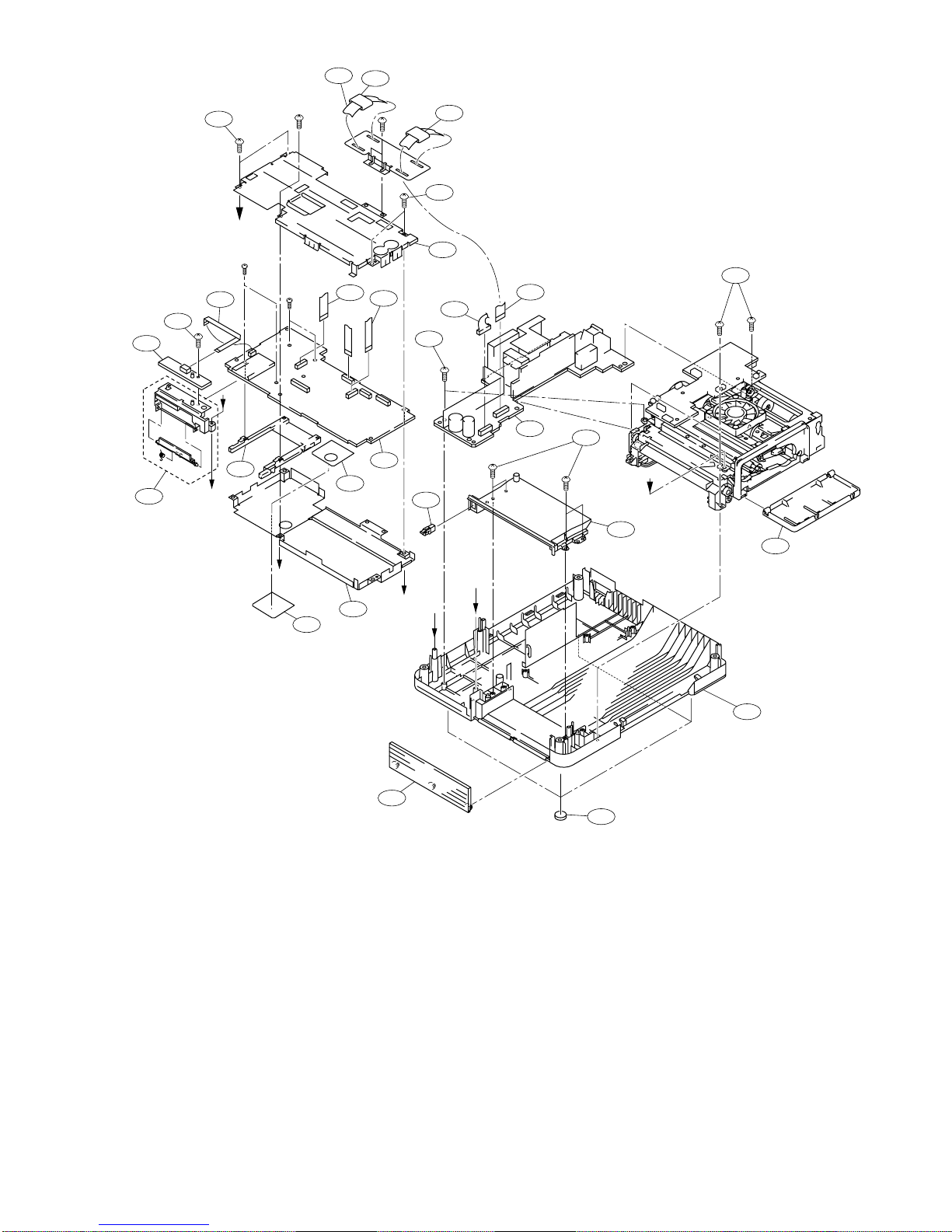

Chassis Block 1
B
A
D
B
C
D
C
A
120
108
120
120
118
111
120
102
104
122 113
101
114 119
123
112
109 110 107 120
120
116
117
103
121
115
105
106
106
BVTT
2.6x5
BTP 2.6x10
B 2x10
B 2x10
No. Part No. SP Description
101 A-8264-081-A s MOUNTED CIRCUIT BOARD, DK-43 [for J1]
A-8264-088-A s MOUNTED CIRCUIT BOARD, DK-43
[for CED, CEK]
A-8264-106-A s MOUNTED CIRCUIT BOARD, DK-43 [for UC2]
102 A-8264-085-A s MOUNTED CIRCUIT BOARD, PW-43
103 X-3168-369-1 s CABINET ASSY, LOWER
104 X-3168-376-1 o GUIDE ASSY, PC/MS
105
!
1-468-560-12 s REGULATOR, SWITCHING (100V-120V)
[for J1, UC2]
!
1-468-561-12 s REGULATOR, SWITCHING (230V)
[for CED, CEK]
106 1-500-622-11 s BEAD, FERRITE
107 1-757-374-11 s FFC (POHE14)
108 1-757-375-11 s FFC (DKHE13)
109 1-823-194-11 o CABLE, FLEXIBLE FLAT (DKMD12)
[for J1, UC2]
110 1-823-202-11 o CABLE, FLEXIBLE FLAT (DKMD2)
[for J1, UC2]
No. Part No. SP Description
111 1-823-204-11 o CABLE, FLEXIBLE FLAT (DKPW)
112 1-961-275-11 o HARNESS (PS-43)
113 3-205-355-01 o MS SHEET (DK)
114 3-205-356-01 o MS SHEET (SLD)
115 3-205-593-01 s DOOR, FRONT
116 3-205-594-01 s DOOR, RIBBON
117 3-205-598-01 o GUIDE, EJECT
118 3-205-612-02 o CASE (UPPER), SHIELD
119 3-205-614-01 o CASE (LOWER), SHIELD
120 3-946-346-01 s SCREW (+BV)(2.6X8),TAPPING
121 4-047-474-01 s FOOT, RUBBER (URETHAN)
122 4-650-216-01 s EJECTOR, PCMCIA
123 4-995-081-01 s LATCH, DC
7-621-772-50 s SCREW +B 2X10
7-685-535-14 s SCREW +BTP2.6X10
7-685-861-01 s SCREW +BVTT 2.6X5

7-4 DPP-SV77V2
214
AA
201
207
211
204
205
208
202
213
209
206
203
212
PS 3x10
BVTT 2.6x5
PSW
2.6x6
B 2.6x3
BVTT 2.6x5 BVTP 3x12
215
216
210
No. Part No. SP Description
201 A-8264-076-A s MOUNTED CIRCUIT BOARD, PE-43
202 A-8264-077-A s MOUNTED CIRCUIT BOARD, RM-43
203 A-8264-078-A s MOUNTED CIRCUIT BOARD, MD-43
204 A-8264-079-A s MOUNTED CIRCUIT BOARD, JD-43
205 X-3168-395-1 o CHASSIS ASSY
206 X-4622-929-2 s FRAME ASSY, K
207 X-4622-930-4 s GUIDE ASSY, PAPER
208 1-476-408-11 s HEAD, THERMAL
209 1-763-640-11 s FAN, DC
210 1-960-960-11 o HARNESS (RM41)
No. Part No. SP Description
211 1-960-962-11 o HARNESS (JD41)
212 3-205-599-01 o TERMINAL BOARD
213 3-713-786-51 s SCREW (M2X3)
214 3-946-346-01 s SCREW (+BV)(2.6X8),TAPPING
215 4-650-140-01 o HOLDER, K FRAME
216 4-650-141-02 s GUIDE, RIBBON
7-621-775-08 s SCREW +B2.6X3
7-682-649-09 s SCREW +PS 3X10
7-685-648-14 s SCREW +BV 3X12
7-685-651-79 s SCREW +PSW 2.6X8
7-685-861-01 s SCREW +BVTT 2.6X5
Chassis Block 2

7-5
DPP-SV77 V2
7-3. Electrical Parts List
-----------
DK-43 BOARD
-----------
*J: DPP-SV77 (J1)
*UC: DPP-SV77 (UC2)
*CE: DPP-SV77 (CED, CEK)
Ref. No.
or Q'ty Part No. SP Description
1pc *J A-8264-081-A s MOUNTED CIRCUIT BOARD, DK-43
*CE A-8264-088-A s MOUNTED CIRCUIT BOARD, DK-43
*UC A-8264-106-A s MOUNTED CIRCUIT BOARD, DK-43
BZ251 1-529-080-11 s BUZZER,PIEZOELECTRIC
C101 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C102 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C103 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C104 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C105 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C106 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C107 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C108 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C109 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C110 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C111 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C112 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C113 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C116 1-164-315-11 s CAPACITOR,CERAMIC 470PF/50V CH
C117 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C118 1-115-156-11 s CAPACITOR,CERAMIC 1MF/10V(1608
C119 1-164-315-11 s CAPACITOR,CERAMIC 470PF/50V CH
C120 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C121 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C123 1-162-908-11 s CAPACITOR,CERAMIC 3PF/50V 1608
C124 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C125 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C126 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C127 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C128 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C129 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C130 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C132 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C133 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C139 1-126-601-11 s CAPACITOR,ELECT 2.2MF/50V
C140 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C141 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C142 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C143 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C144 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C145 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C146 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C147 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C148 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C149 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C150 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C151 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C152 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C153 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C154 1-115-156-11 s CAPACITOR,CERAMIC 1MF/10V(1608
C155 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C157 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C158 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C160 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C161 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
C162 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C181 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C182 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C183 1-135-259-11 s CAPACITOR,TANTALUM 10MF/6.3V
C191 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C192 1-162-918-11 s CAPACITOR,CERAMIC 18PF/50V CH
C193 1-162-918-11 s CAPACITOR,CERAMIC 18PF/50V CH
C195 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C196 1-127-737-11 s CAP, DOUBLE LAYERS 0.33F
C201 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C203 1-126-206-11 s CAPACITOR, ELECT 100MF/6.3V
C204 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C205 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C206 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C207 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C208 1-135-259-11 s CAPACITOR,TANTALUM 10MF/6.3V
C209 1-135-259-11 s CAPACITOR,TANTALUM 10MF/6.3V
C210 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C211 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C212 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C213 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C215 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C216 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C217 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C218 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C219 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C220 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C221 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C222 1-115-416-11 s CAPACITOR,CERAMIC 1000PF/25V
C223 1-162-970-11 s CAPACITOR CERAMIC 0.01MF/25V B
C224 1-162-915-11 s CAPACITOR,CERAMIC 10PF/50V CH
C225 1-162-915-11 s CAPACITOR,CERAMIC 10PF/50V CH
C226 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C227 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C228 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C229 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C230 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C231 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C232 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C233 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C234 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C235 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C236 1-126-205-11 s CAPACITOR,ELECT 47M/6.3
C237 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C238 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C239 1-162-970-11 s CAPACITOR CERAMIC 0.01MF/25V B
C240 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C243 1-164-227-11 s CAPACITOR,CERAMIC 0.022MF/25V
C251 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C252 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C253 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C254 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C255 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C256 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C257 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C258 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C259 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C260 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C261 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F

7-6 DPP-SV77V2
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
C262 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C263 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C264 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C265 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C266 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C267 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C268 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C269 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C270 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C271 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C272 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C273 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C274 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C275 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C276 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C277 1-104-851-11 s CAPACITOR,TANTALUM 10MF/10V
C278 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C279 1-126-205-11 s CAPACITOR,ELECT 47M/6.3
C280 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C281 1-162-919-11 s CAPACITOR,CERAMIC 22PF/50V CH
C282 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C283 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C284 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C285 1-162-964-11 s CAPACITOR,CERAMIC 1000PF/50V B
C317 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C318 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C320 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C322 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C323 *J 1-164-217-11 s CAPACITOR,CERAMIC 150PF/50V CH
*UC 1-164-217-11 s CAPACITOR,CERAMIC 150PF/50V CH
*CE 1-162-927-11 s CAPACITOR,CERAMIC 100PF/50V CH
C326 *CE 1-162-913-11 s CAPACITOR,CHIP CERAMIC 8PF/50V
C327 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C328 1-164-739-11 s CAPACITOR CERAMIC 560PF (1608)
C401 1-165-112-11 s CAPACITOR,CERAMIC 0.33MF/16V F
C402 1-126-205-11 s CAPACITOR,ELECT 47M/6.3
C403 1-165-112-11 s CAPACITOR,CERAMIC 0.33MF/16V F
C404 1-126-607-11 s CAPACITOR,ELECT 47MF/4V
C405 1-128-993-11 s CAPACITOR,ELECT 22MF
C510 1-104-851-11 s CAPACITOR,TANTALUM 10MF/10V
C511 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C519 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C520 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C521 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C522 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C523 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C526 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C527 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C528 1-126-206-11 s CAPACITOR, ELECT 100MF/6.3V
C534 1-127-574-11 s CAPACITOR,TANTALUM 22MF/6.3V
C535 1-115-339-11 s CAPACITOR,CERAMIC 0.1MF/50V
C536 1-115-339-11 s CAPACITOR,CERAMIC 0.1MF/50V
C537 1-162-967-11 s CAPACITOR,CERAMIC 3300PF/50V B
C538 1-162-970-11 s CAPACITOR CERAMIC 0.01MF/25V B
C539 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C540 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C541 1-162-995-11 s CAPACITOR,CERAMIC 0.022MF/50V
C542 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C543 1-162-970-11 s CAPACITOR CERAMIC 0.01MF/25V B
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
C544 1-124-778-00 s CAPACITOR,ELECT 22MF/6.3V
C545 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C546 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C548 1-164-156-11 s CAPACITOR,CERAMIC 0.1MF/25V F
C556 1-164-227-11 s CAPACITOR,CERAMIC 0.022MF/25V
CN151 1-779-268-21 o PIN, CONNECTOR (11P)(SMD)(1.5M
CN152 1-770-305-11 s CONNECTOR, FFC/FPC 10P
CN181 1-794-917-11 s CONNECTOR, MEMORY STICK
CN251 1-778-276-11 s CONNECTOR, FFC/FPC (NON ZIF)
CN252 1-779-338-11 s CONNECTOR, FFC/FPC 28P
CN253 1-778-274-11 s CONNECTOR, FFC/FPC (NON ZIF)
CN254 1-815-111-11 s CARD CONNECTOR (PC CARD)
CN255 1-778-283-11 o CONNECTOR,FFC/FPC (NON-ZIF)4P
CN503 1-794-620-11 s CONNECTOR, FFC/FPC (ZIF) 32P
D101 8-719-988-61 s DIODE 1SS355TE-17
D181 8-719-988-61 s DIODE 1SS355TE-17
D191 8-719-992-02 s DIODE RB705D
D192 8-719-083-58 s DIODE UDZSTE-173.9B
D201 8-719-941-23 s DIODE DA204U
D251 8-719-988-61 s DIODE 1SS355TE-17
D401 8-719-056-73 s DIODE UDZ-TE-17-2.7B
D402 8-719-988-61 s DIODE 1SS355TE-17
D403 8-719-988-61 s DIODE 1SS355TE-17
D501 6-500-000-01 s DIODE MA8160-H-TX
D503 8-719-420-51 s DIODE MA729
D614 8-719-988-61 s DIODE 1SS355TE-17
D615 8-719-988-61 s DIODE 1SS355TE-17
FB101 1-414-445-11 s FERRITE, EMI (SMD)
FB102 1-414-445-11 s FERRITE, EMI (SMD)
FB103 1-414-445-11 s FERRITE, EMI (SMD)
FB104 1-414-445-11 s FERRITE, EMI (SMD)
FB105 1-414-445-11 s FERRITE, EMI (SMD)
FB106 1-414-445-11 s FERRITE, EMI (SMD)
FB108 1-414-445-11 s FERRITE, EMI (SMD)
FB112 1-469-110-21 s FERRITE, EMI (SMD)
FB116 1-414-445-11 s FERRITE, EMI (SMD)
FB151 1-414-445-11 s FERRITE, EMI (SMD)
FB152 1-414-445-11 s FERRITE, EMI (SMD)
FB181 1-469-094-11 s FERRITE, EMI (SMD)
FB201 1-414-445-11 s FERRITE, EMI (SMD)
FB202 1-414-445-11 s FERRITE, EMI (SMD)
FB203 1-414-445-11 s FERRITE, EMI (SMD)
FB251 1-414-445-11 s FERRITE, EMI (SMD)
FB252 1-414-445-11 s FERRITE, EMI (SMD)
FB253 1-414-445-11 s FERRITE, EMI (SMD)
FB254 1-469-094-11 s FERRITE, EMI (SMD)
FB256 1-469-112-11 s FERRITE, EMI (SMD)
FB258 1-414-445-11 s FERRITE, EMI (SMD)
FB260 1-414-445-11 s FERRITE, EMI (SMD)
FB261 1-414-445-11 s FERRITE, EMI (SMD)
FB501 1-414-445-11 s FERRITE, EMI (SMD)
FB502 1-414-445-11 s FERRITE, EMI (SMD)
FB503 1-414-445-11 s FERRITE, EMI (SMD)
FB504 1-414-445-11 s FERRITE, EMI (SMD)
FB508 1-414-445-11 s FERRITE, EMI (SMD)
FB509 1-550-907-21 s BEAD, FERRITE (CHIP)
FB510 1-414-445-11 s FERRITE, EMI (SMD)
FB511 1-550-907-21 s BEAD, FERRITE (CHIP)
FB512 1-414-445-11 s FERRITE, EMI (SMD)

7-7
DPP-SV77 V2
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
IC101 8-759-668-50 s IC HD6417197FL77
IC102
*J 6-800-564-01 s IC MBM29DL324BE90TN-PJ11
*CE 6-800-565-01 s IC MBM29DL324BE90TN-PE11
*UC 6-800-566-01 s IC MBM29DL324BE90TN-PU11
IC103
*J 8-759-836-52 s IC HY57V641620HGT-P-TR
*UC 8-759-836-52 s IC HY57V641620HGT-P-TR
*CE 8-759-667-74 l IC V54C365164VCT8PC-TP
IC104
*J 8-759-836-52 s IC HY57V641620HGT-P-TR
*UC 8-759-836-52 s IC HY57V641620HGT-P-TR
*CE 8-759-667-74 l IC V54C365164VCT8PC-TP
IC105 8-759-542-91 s IC S-80840ANUP-ED4-T2
IC106 8-759-464-95 s IC AK6420AF-E2
IC109 8-759-271-88 s IC TC7SHU04FU
IC111 8-759-592-47 s IC TC7SZ08FU(TE85R)
IC112 8-759-592-49 s IC TC7SZ125FU(TE85R)
IC191 8-759-639-44 s IC S-3511AE-FS
IC202 6-700-824-01 s IC MD2250A
IC203
*J 8-759-836-52 s IC HY57V641620HGT-P-TR
*UC 8-759-836-52 s IC HY57V641620HGT-P-TR
*CE 8-759-667-74 l IC V54C365164VCT8PC-TP
IC251 8-759-713-07 o IC HG73C083FL
IC401 8-759-476-20 s IC BA033SFP-E2
IC402 8-749-017-33 s IC SI-3018LS-TL
IC501 6-700-800-01 s IC SED1356F0A
IC502 6-700-762-01 s IC M62334FP-T1
IC503 8-759-492-58 s IC RN5RL30AA-TL
IC504 8-759-543-83 s IC KM416V1204CT-L6
IC506 8-759-592-47 s IC TC7SZ08FU(TE85R)
IC512 8-759-582-85 s IC XC6382F501MR
L201 1-412-006-31 s CHIP INDUCTOR 10UH (2012)
L305 1-412-983-31 s INDUCTOR, SMALL TYPE 2.2UH
L306 1-412-983-31 s INDUCTOR, SMALL TYPE 2.2UH
L307 1-412-983-31 s INDUCTOR, SMALL TYPE 2.2UH
L501 1-469-405-11 s INDUCTOR 1.0MH
Q151 8-729-120-28 s TRANSISTOR 2SC1623-L5L6
Q181 8-729-425-02 s TRANSISTOR UN2124 (0.2W)
Q182 8-729-421-19 s TRANSISTOR UN2213
Q191 8-729-421-19 s TRANSISTOR UN2213
Q192 8-729-421-19 s TRANSISTOR UN2213
Q251 8-729-425-02 s TRANSISTOR UN2124 (0.2W)
Q252 8-729-049-50 s TRANSISTOR 2SB1424-T100-R
Q253 8-729-421-22 s TRANSISTOR UN2211
Q254 8-729-216-22 s TRANSISTOR 2SA1162-G
Q501 8-729-037-55 s TRANSISTOR 2SK1826(TE85L)
Q502 8-729-425-02 s TRANSISTOR UN2124 (0.2W)
Q503 8-729-421-22 s TRANSISTOR UN2211
Q608 8-729-907-00 s TRANSISTOR DTC114EU
Q609 8-729-029-14 s TRANSISTOR DTC144EUA-T106
R103 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R104 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R107 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R110 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R111 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R112 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R113 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R114 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
R116 1-216-864-11 s CONDUCTOR, CHIP (1608)
R118 1-216-837-11 s RESISTOR,CHIP 22K 1/16W 1608
R119 1-216-864-11 s CONDUCTOR, CHIP (1608)
R121 1-216-837-11 s RESISTOR,CHIP 22K 1/16W 1608
R122 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R123 1-216-801-11 s RESISTOR,CHIP 22 1/16W (1608)
R124 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R126 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R127 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R128 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R135 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R136 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R137 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R138 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R139 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R140 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R141 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R142 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R143 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R144 1-216-827-11 s RESISTOR, CHIP 3.3K 1/16W 1608
R147 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R148 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R151 1-216-801-11 s RESISTOR,CHIP 22 1/16W (1608)
R152 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R153 1-216-801-11 s RESISTOR,CHIP 22 1/16W (1608)
R154 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R155 1-216-829-11 s RESISTOR,CHIP 4.7K 1/16W(1608)
R156 1-216-864-11 s CONDUCTOR, CHIP (1608)
R166 1-216-864-11 s CONDUCTOR, CHIP (1608)
R167 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R168 1-216-813-11 s RESISTOR, CHIP 220 1/16W 1608
R169 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R170 1-216-813-11 s RESISTOR, CHIP 220 1/16W 1608
R171 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R172 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R173 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R174 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R175 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R176 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R178 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R180 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R181 1-216-829-11 s RESISTOR,CHIP 4.7K 1/16W(1608)
R182 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R183 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R184 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R185 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R186 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R187 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R188 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R189 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R191 1-216-864-11 s CONDUCTOR, CHIP (1608)
R192 1-216-823-11 s RESISTOR, CHIP 1.5K 1/16W
R193 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R194 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R195 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R196 1-216-837-11 s RESISTOR,CHIP 22K 1/16W 1608
R197 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R198 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R205 1-216-296-00 s CONDUCTOR, CHIP (3216)

7-8 DPP-SV77V2
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
R206 1-216-296-00 s CONDUCTOR, CHIP (3216)
R212 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R214 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R215 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R216 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R217 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R218 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R219 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R220 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R221 1-216-864-11 s CONDUCTOR, CHIP (1608)
R222 1-216-831-11 s RESISTOR,CHIP 6.8K 1/16W(1608)
R223 1-216-864-11 s CONDUCTOR, CHIP (1608)
R224 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R225 1-216-864-11 s CONDUCTOR, CHIP (1608)
R226 1-216-864-11 s CONDUCTOR, CHIP (1608)
R227 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R228 1-216-864-11 s CONDUCTOR, CHIP (1608)
R229 1-216-864-11 s CONDUCTOR, CHIP (1608)
R230 1-216-864-11 s CONDUCTOR, CHIP (1608)
R231 1-216-805-11 s RESISTOR,CHIP 47 1/16W 1608
R232 1-216-805-11 s RESISTOR,CHIP 47 1/16W 1608
R233 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R234 1-216-864-11 s CONDUCTOR, CHIP (1608)
R235 1-216-864-11 s CONDUCTOR, CHIP (1608)
R236 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R237 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R238 1-216-864-11 s CONDUCTOR, CHIP (1608)
R239 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R241 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R244 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R245 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R247 1-216-801-11 s RESISTOR,CHIP 22 1/16W (1608)
R248 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R250 1-216-864-11 s CONDUCTOR, CHIP (1608)
R251 1-216-864-11 s CONDUCTOR, CHIP (1608)
R254 1-216-829-11 s RESISTOR,CHIP 4.7K 1/16W(1608)
R255 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R256 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R257 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R258 1-216-864-11 s CONDUCTOR, CHIP (1608)
R259 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R260 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R261 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R262 1-216-813-11 s RESISTOR, CHIP 220 1/16W 1608
R263 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R265 1-216-864-11 s CONDUCTOR, CHIP (1608)
R271 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R272 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R273 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R274 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R275 1-216-826-11 s RESISTOR,CHIP 2.7K 1/16W(1608)
R276 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R278 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R279 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R280 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R281 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R282 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R283 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R284 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
(DK-43 BOARD)
Ref. No.
or Q'ty Part No. SP Description
R285 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R286 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R287 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R289 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R290 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R291 1-216-817-11 s RESISTOR,CHIP 470 1/16W 1608
R292 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R293 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R294 1-216-845-11 s RESISTOR,CHIP 100K 1/16W(1608)
R295 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R297 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
R298 1-216-864-11 s CONDUCTOR, CHIP (1608)
R299 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R311 1-211-990-11 s RESISTOR,CHIP 75 1/16W (1608)
R312 1-218-839-11 s RESISTOR,CHIP 470 1/16W (1608)
R313 1-218-839-11 s RESISTOR,CHIP 470 1/16W (1608)
R315 1-216-820-11 s RESISTOR, CHIP 820 1/16W 1608
R401 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R402 1-216-829-11 s RESISTOR,CHIP 4.7K 1/16W(1608)
R516 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R522 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R523 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R524 1-216-830-11 s RESISTOR,CHIP 5.6K 1/16W 1608
R525 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R529 1-216-827-11 s RESISTOR, CHIP 3.3K 1/16W 1608
R532 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R533 1-216-839-11 s RESISTOR,CHIP 33K 1/16W 1608
R534 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R535 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R536 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R537 1-218-863-11 s RESISTOR,CHIP 4.7K 1/16W(1608)
R538 1-216-836-11 s RESISTOR, CHIP 18K 1/16W 1608
R539 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R541 1-216-832-11 s RESISTOR,CHIP 8.2K 1/16W 1608
R544 1-218-847-11 s RESISTOR, CHIP 1K 1/16W (1608)
R546 1-216-864-11 s CONDUCTOR, CHIP (1608)
R547 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R548 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R549 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R550 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R551 1-216-821-11 s RESISTOR,CHIP 1.0K 1/16W(1608)
R552 1-216-864-11 s CONDUCTOR, CHIP (1608)
R553 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R555 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R557 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R559 1-216-809-11 s RESISTOR,CHIP 100 1/16W 1608
R561 1-216-864-11 s CONDUCTOR, CHIP (1608)
R565 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R578 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R582 1-216-842-11 s RESISTOR,CHIP 56K 1/16W(1608)
R584 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R585 1-216-864-11 s CONDUCTOR, CHIP (1608)
R586 1-216-833-11 s RESISTOR,CHIP 10K 1/16W (1608)
R587 1-216-801-11 s RESISTOR,CHIP 22 1/16W (1608)
R613 1-216-841-11 s RESISTOR, CHIP 47K 1/16W 1608
RB101 1-233-955-11 s RESISTOR,NETWORK(CHIP TYPE)100
RB102 1-233-955-11 s RESISTOR,NETWORK(CHIP TYPE)100
RB103 1-233-955-11 s RESISTOR,NETWORK(CHIP TYPE)100
RB104 1-233-955-11 s RESISTOR,NETWORK(CHIP TYPE)100
Other manuals for DPP--SV77
3
Table of contents
Other Sony Printer manuals

Sony
Sony DDP-FP70 User manual

Sony
Sony UP-X898MD User manual

Sony
Sony DPP-FP95 User manual

Sony
Sony UPX-C200 User manual

Sony
Sony UP-D75 User manual

Sony
Sony UP-GR700 User manual

Sony
Sony DPP-FPHD1 Instruction Manual (Photo Printer) User manual

Sony
Sony UP-D23MD User manual

Sony
Sony UP-D75MD User manual

Sony
Sony DPP-MS300 Marketing User manual

Sony
Sony PIX1L User manual

Sony
Sony UP-D897 User manual

Sony
Sony UP-D70XR User manual

Sony
Sony SNAPLAB UP-CR20L Instruction manual

Sony
Sony DPP-EX5 User manual

Sony
Sony DPPFP67 - Picture Station Photo Printer User manual

Sony
Sony UP-895 User manual

Sony
Sony UP-DR200 User manual

Sony
Sony SNAPLAB UP-CR20L User manual

Sony
Sony UP-D898DC User manual
