Speck pumpen BADU 90/40 Eco MV-E User manual

Hauptstraße 1-3
91233 Neunkirchen a. Sand
Tel. [phone]
Fax [phone]
[email protected]
www.speck-pumps.com
10/2012 VG 766.2100.060 ?‘ KR/BA
DE Pumpendatenblatt
EN Data sheet
FR Fiche technique pompe
NL Pompgegevens
IT Documentazione pompa
ES Ficha técnica de la bomba

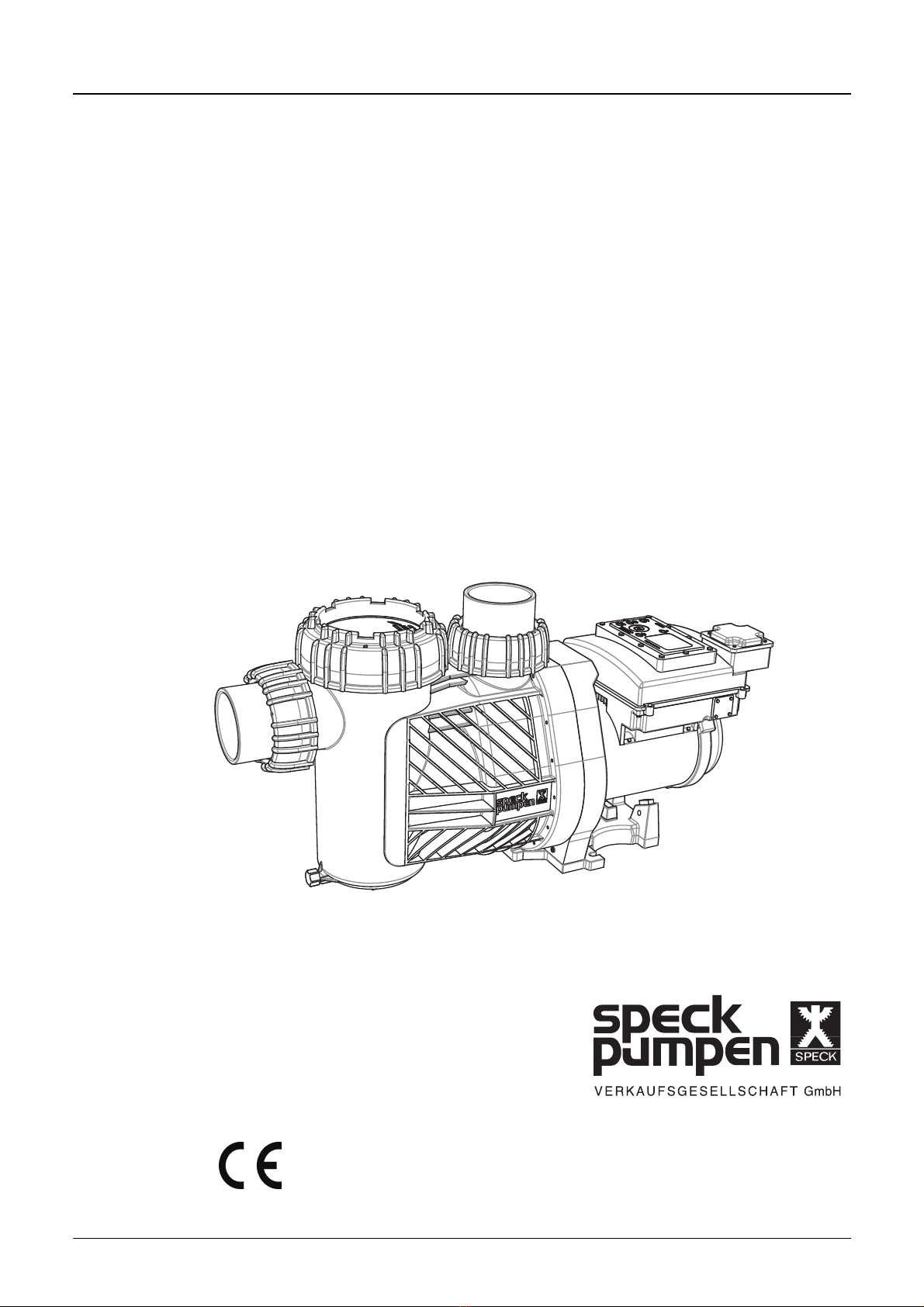

BADU®90/40 Eco MV-E


2VG 766.2100.060 10/2012
D90.80.006
KL90.80.003

10/2012 VG 766.2100.060 3
TD 50/60 Hz min. max.
Sa
Da
d-Saug
d-Druck
L/mm
90
90
90
90
846
90
90
90
90
846
1~ 230 V
P1/kW
P2/kW
I/A
Lpa (1 m)/dB(A)
Lwa/dB(A)
m/kg
WSK
PTC
0,11
0,09
0,60
44,0
52
36
●
○
2,50
2,20
12,0
69,7
78
36
●
○
Hmax./m
Sp
Hs/m
Hz/m
1,9
○
-
3
20,5
●
3
3
IP
W-Kl
n/min-1
T/°C
P-GHI/bar max.
44
B
1035
40(60)
2,5
44
B
3425
40(60)
2,5
Glossar | Glossary | Glossaire | Woordenlijst | Glossario | Glosario
TD Technische Daten | Technical data | Données techniques |
Technische gegevens | Dati tecnici | Datos técnicos
Sa Sauganschluss | Inlet connection | Raccordement aspiration |
Zuigaansluiting | Raccordo aspirazione | Conexión por
aspración
Da Druckanschluss | Outlet connection | Raccordement
refoulement | Persaansluiting | Raccordo mandata | Conexión
por presión

4VG 766.2100.060 10/2012
Glossar | Glossary | Glossaire | Woordenlijst | Glossario | Glosario
d-Saug Empfohlener Durchmesser der Saugleitung | Recommended
diameter - inlet connection | Diamètre recommandé conduite
d’aspiration | Aanbevolen diameter van de zuigleiding |
Diametro aspirazione consigliato | Diámetro recomendado de
la conexión por aspiración
d-Druck Empfohlener Durchmesser der Druckleitung | Recommended
diameter - outlet connection | Diamètre recommandé conduite
de refoulement | Aanbevolen diameter van de persleiding |
Diametro mandata consigliato | Diámetro recomendado de la
conexión por presión
L Länge der Pumpe | Length of the pump | Longueur de la
pompe | Lengte van de pomp | Lunghezza pompa | Largo de
la bomba
P1Aufgenommene Leistung | Power input | Puissance électrique
| Opgenomen vermogen | Potenza assorbita | Potencia
absorbida
P2Abgegebene Leistung | Power output | Puissance restituée |
Afgegeven vermogen | Potenza resa | Potencia disipada
I Nennstrom | Rated current | Intensité nominale | Nominale
stroom | Corrente nominale | Corriente nominal
Lpa (1 m) Schalldruckpegel in 1 m Entfernung gemessen nach DIN
45635 | Sound pressure level at 1 m measured in accordance
with DIN 45635 | Niveau de pression acoustique à un mètre
de distance. Mesures effectuées conformément à DIN 45635.
| Geluidsniveau gemeten bij 1 m. afstand volgens DIN 45635.
| Livello di pressione acustica in 1 m di distanza. Misurato a
norma DIN 45635. | Nivel de presión acústica a un metro de
distancia. Mido según norma DIN 45635.
Lwa Schallleistung | Acoustic capacity | Intensité sonore |
Geluidsniveau | Potenza acustica | Potencia acústica
m Gewicht | Weight | Poids | Gewicht | Peso | Peso
WSK Wicklungsschutzkontakt oder Motorschutzschalter | Built-in or
external overlaod switch | Disjoncteur thermique intégré dans
le bobinage ou disjoncteur protecteur du moteur |
Wikkelingsbeschermingscontact of
motorbeveiligingsschakelaar | Contatto di terra
dell’avvolgimento oppure salvamotore | Protector térmico
integrado en la bobina del motor

10/2012 VG 766.2100.060 5
Glossar | Glossary | Glossaire | Woordenlijst | Glossario | Glosario
PTC Kaltleiter | PTC Resistor | Thermistor PTC | PTC-voeler |
Conduttore a freddo | Termistor PTC
Hmax. Maximale Förderhöhe | Total dynamic head | Hauteur
manométrique maximale | Maximale opvoerhoogte |
Prevalenza massima | Altura máxima de presión
Sp Selbstansaugend | Self-priming | Auto-amorçante |
Zelfaanzuigend | Autoadescante | Auto-aspirante
Hs; Hz Geodätische Höhe zwischen Wasserspiegel und Pumpe |
Geodetic head between water level and pump | Hauteur
géodésique entre le niveau d’eau et la pompe | Geodetische
hoogte tussen het waterniveau en de pomp | Altezza
geodetica tra livello dell’acqua e pompa | Altura geodésica
sobre el nivel del agua y la bomba
Hs Maximale Saughöhe | Total suction head | Hauteur
d’aspiration maximale | Maximale zuighoogte | Altezza
massima aspirazione | Aspiración total
Hz Maximale Höhe bei Zulaufbetrieb | Total dynamic head with
flooded suction | Hauteur maximale en alimentation |
Maximale hoogte bij toeloopbedrijf | Altezza massima a
funzionamento sottobattente | Elevación total en la aspiración
IP Schutzart des Motors | Type of motor enclosure | Type de
protection | Beschermingsklasse | Tipo di protezione motore |
Protección del motor
W-Kl Wärmeklasse | Class of insulation | Classe d’isolement |
Temperatuurklasse | Classe isolamento | Aislamiento tipo
n Drehzahl | Motor speed | Vitesse de rotation | Toerental |
Numero di giri | Velocidad de giro
P-GHI 2,5 bar maximaler Gehäuseinnendruck/maximaler
Systemdruck | 2,5 bar max. casing pressure/system pressure
| 2,5 bar de pression maximale à l‘intérieur du carter/pression
maximale de l’équipement | 2,5 bar maximale
huisdruk/maximale systeemdruk | 2,5 bar massima pressione
interna corpo/massima pressione sistema | 2,5 bar presión
interna máxima de carcasa/presión máxima del sistema
T Wassertemperatur | Water temperature | Température de
l‘eau | Watertemperatuur | Temperatura acqua | Temperatura
del agua
●Ja | Yes | Oui | Ja | Sì | Si

6VG 766.2100.060 10/2012
Glossar | Glossary | Glossaire | Woordenlijst | Glossario | Glosario
○Nein | No | Non | Nee | No | No
T/°C Erläuterung Wassertemperatur 40 °C (60 °C): 40 °C = gilt für
maximale Wassertemperatur im Sinne des GS-Zeichens.
(60 °C) = Pumpe ist ohne Weiteres für eine max.
Wassertemperatur von 60 °C einsetzbar/ausgelegt. |
Clarification of the max. water temperatures 40 °C and
(60 °C): 40 °C = the max. water temperature allowed
according to the GS approval. (60 °C) = the pump is designed
to withstand a max. water temperature of 60 °C. | Informations
sur la température de l’eau 40 °C (60 °C):
40 °C = valable pour une température maximale en
conformité avec le sigle GS. (60 °C) = Cependant, la pompe
est facilement utilisable/étalonnée pour une température
maximale de l’eau de 60 °C. | Verklaring watertemperatuur
40 °C (60 °C): 40°C = max. watertemperatuur in combinatie
met het GS-keurmerk. 60 °C = de pomp is geschikt voor een
max. watertemperatuur van 60 °C. | Spiegazione temperatura
acqua 40 °C (60 °C): 40 °C = temperatura massima
dell’acqua ai sensi del marchio GS. (60 °C) = la pompa può
senz’altro funzionare anche con una temperatura acqua
massima di 60 °C. | Explicación de la temperatura del aqua
40 °C (60 °C): 40 °C = vale para temperaturas máximas
conforme a las normas GS. (60 °C) = La bomba puede
funcionar para una temperatura del agua de 60 °C.
1~/3~ Geeignet für Dauerbetrieb bei | Suitable for continuous
operation at | Adaptée à un fonctionnement ininterrompu à |
Geschikt voor continu gebruik bij | Adatta per funzionamento
continuo a | Apropiado para un servicio continuo a
1~ 220 - 240 V ± 5%
3~ Y/∆380 - 420 V/220 - 240 V ± 5%
3~ Y/∆660 - 725 V/380 - 420 V ± 5%
Für Normspannung geeignet nach | For standard voltage in
accordance with | Appropriée à une tension conforme aux
normes | Voor normspanning volgens | Adatta per tensione
standard secondo normative | Apropiado para una tensión
según la normas
DIN IEC 60038; DIN EN 60034.

10/2012 VG 766.2100.060 7
Mitgeltende Dokumente
Zu diesem Pumpendatenblatt gehört die Originalbetriebsanleitung "Normal und
selbstansaugende Pumpen mit/ohne Kunststofflaternen-Ausführung (AK)". Sie muss
für das Bedien- und Wartungspersonal frei zugänglich sein.
Related Documentation
The additional information compiled in this data sheet must be kept together with the
original Operating Manual for "Non self-priming and self-priming pumps with/without
plastic lanterns (AK version)" and must be accessible to the relevant personnel at all
times.
Documents applicables
Le présent document fait partie intégrante de la notice d’utilisation originale pour
pompes non auto-amorçantes ou auto-amorçantes avec/sans lanterne plastique
(exécution AK). Il est recommandé de le tenir accessible aux personnes chargées de
l’utilisation et de la maintenance.
Relevante documenten
Bij deze pompgegevens hoort de originele gebruiksaanwijzing "Normaal en
zelfaanzuigende pompen met/zonder kunststof lantaarn (AK)". Deze moet voor het
bedienings- en onderhoudspersoneel vrij toegankelijk zijn.
Altri documenti applicabili
Le istruzioni di funzionamento originali "Pompe aspirazione normale e autoadescanti,
con e senza campana – esecuzione (AK)" fanno parte a questa documentazione
pompa. Queste devono essere ben accessibili per il personale di servizio e per il
personale di assistenza.
Documentos incluidos
En esta hoja de datos de la bomba se incluyen las instrucciones originales para
bombas de "Aspiración normal y bombas auto-aspirantes con/sin la versión (AK)".
Usted debe facilitar el libre acceso para el personal de operación y mantenimiento.

DE
8VG 766.2100.060 10/2012

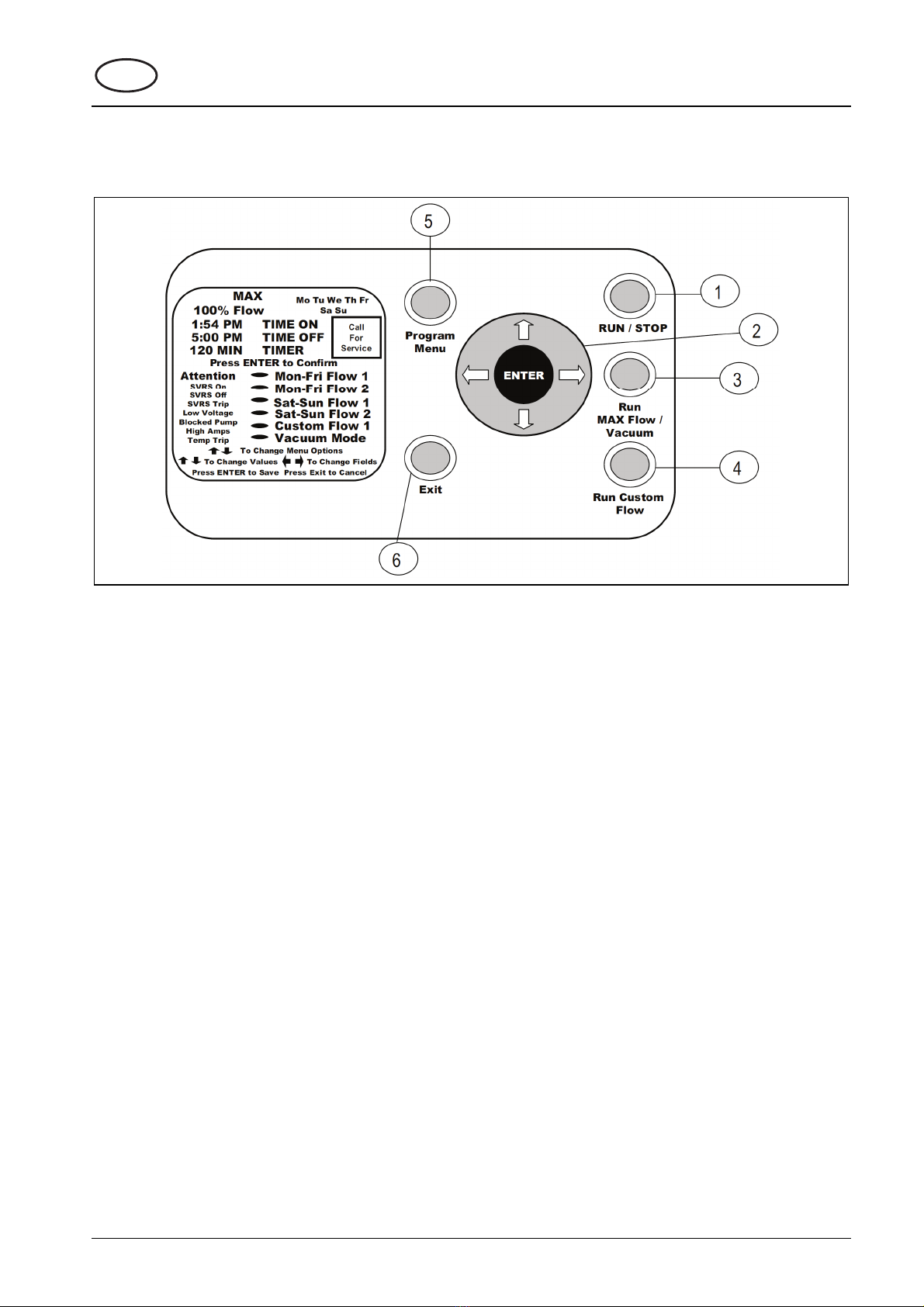

Bedienoberfläche BADU®90/40 Eco MV-E
(1) Run / Stop-Taste. Sie dient zum Starten oder stoppen der Tages-Zeit-
Programme. Die Taste leuchtet grün auf, wenn der Programmablauf aktiviert ist.
Sie erlischt, wenn der Motor sich in den Standby-Betrieb schaltet. Diese Taste
trennt das Gerät nicht vom Netz!
(2) Durch drücken der Enter-Taste wird die Auswahl bestätigen und gespeichert. Die
Pfeiltasten dienen zum Ändern der Werte. Befindet sich der Motor im
Programmablauf, wird durch Drücken der Pfeiltasten der Volumenstrom in
5%-Schritten erhöht oder verringert.
(3) Die Run Max-Flow/Vakuum-Taste ist für die Reinigung, Bodenabsaugung und für
zusätzliche Skimming Zwecke. Das Programm wird mit der Enter-Taste gestartet.
(4) Zum Auswählen der voreingestellten Timer-Programme die Run Custom Flow-
Taste drücken. Die Programme starten mit der Enter-Taste.
(5) Mit der Program Menu-Taste können die Einstellung des Wochentages, der
Ein-/Ausschaltzeiten und Fördermenge vorgenommen werden.
(6) Die Exit-Taste dient zum Verlassen des Programmmenüs sowie ein Programm
abzubrechen ohne die Änderung zu speichern.

10/2012 VG 766.2100.060 9

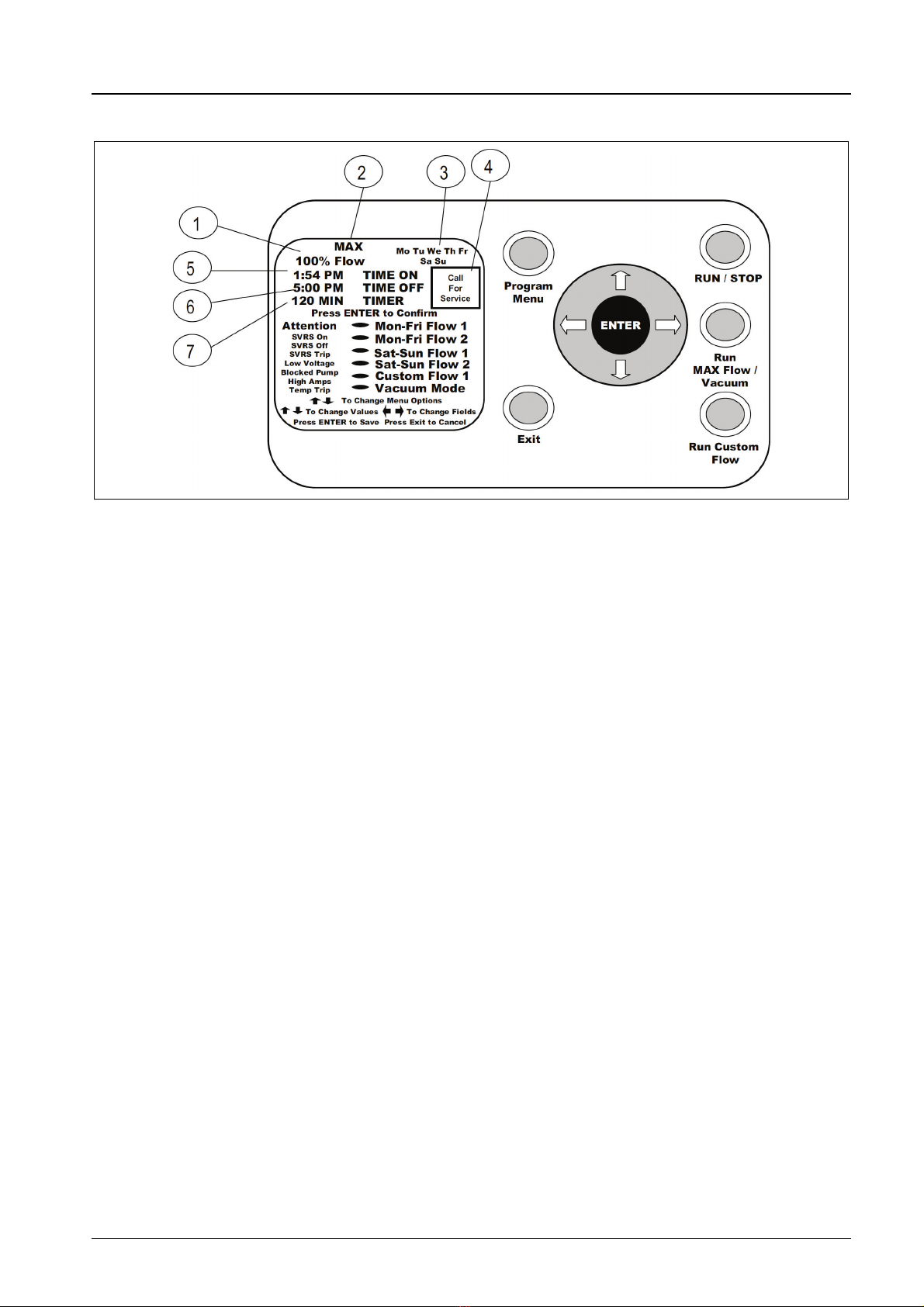

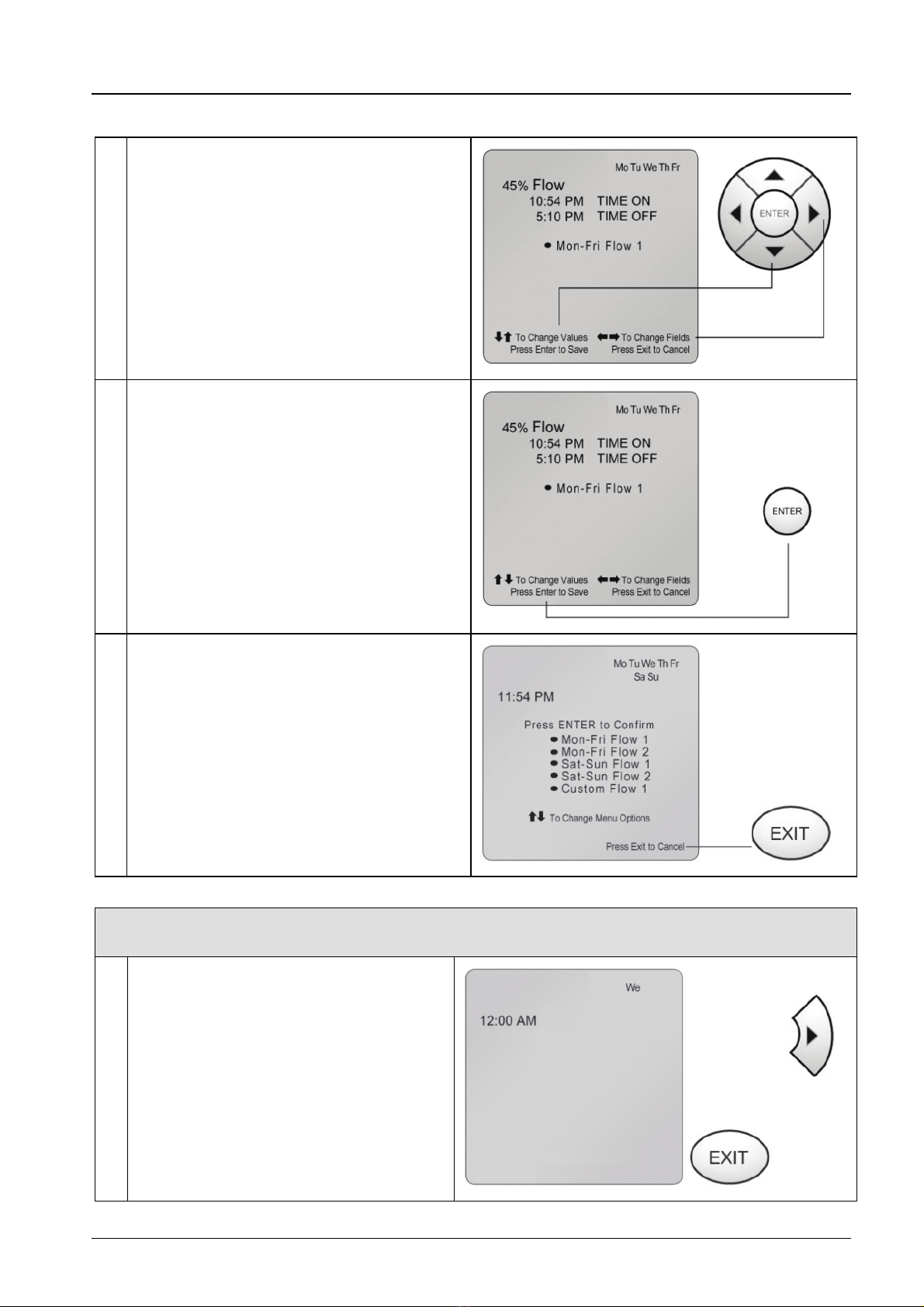

(1) Aktueller Volumenstrom der Pumpe in Prozent. Der Auswahlbereich liegt
zwischen 30% und 100%, einstellbar in 5%-Schritten. Nach jedem Starten der
Pumpe läuft diese mit einem voreingestellten Volumenstrom für eine bestimmte
Zeit (Ansaugzeit). Die Ansaugzeit kann von 0 bis 10 Minuten eingestellt werden.
Während dieser Zeit blinkt die "Flow" Anzeige im Display.
(2) "MAX" erscheint nur, wenn der Volumenstrom bei 100% liegt.
(3) Anzeige der Wochentage.
(4) Leuchtet das Symbol "Call for Service" dauerhaft, so ist die Anlage von der
Spannungsversorgung zu trennen. Siehe Kapitel 2.2 der Originalbetriebsanleitung
"Normal- und selbstansaugende Pumpen mit/ohne Kunststofflaternen-Ausführung
(AK)".
(5) Anzeige der aktuellen Uhrzeit bzw. der Einschaltzeit im Programmiermodus.
(6) Anzeige der Ausschaltzeit im Programmiermodus.
(7) Zeigt die verbleibende Zeit der Timer-Programme oder die einzustellende Zeit im
Programmiermodus an.

10 VG 766.2100.060 10/2012

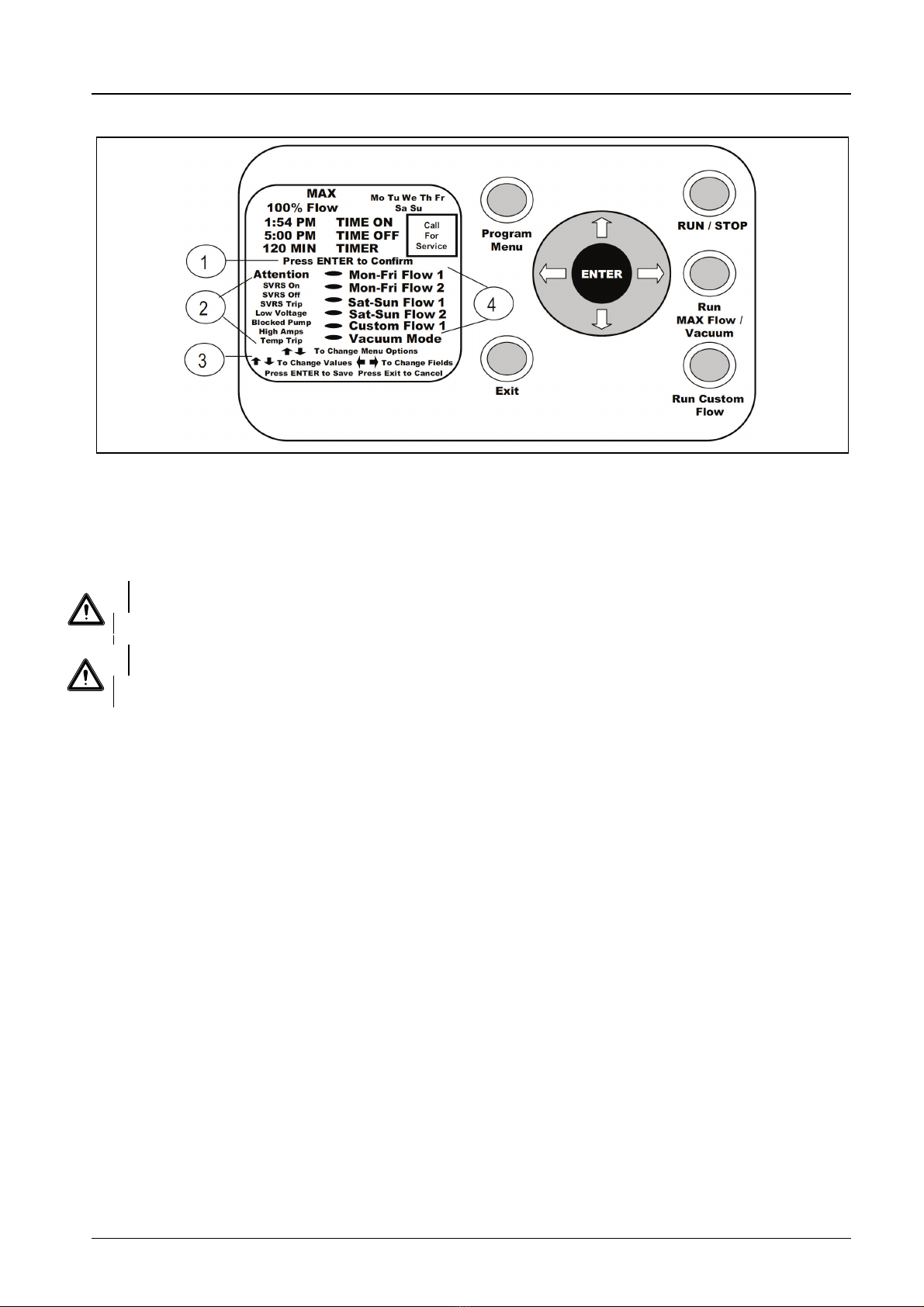

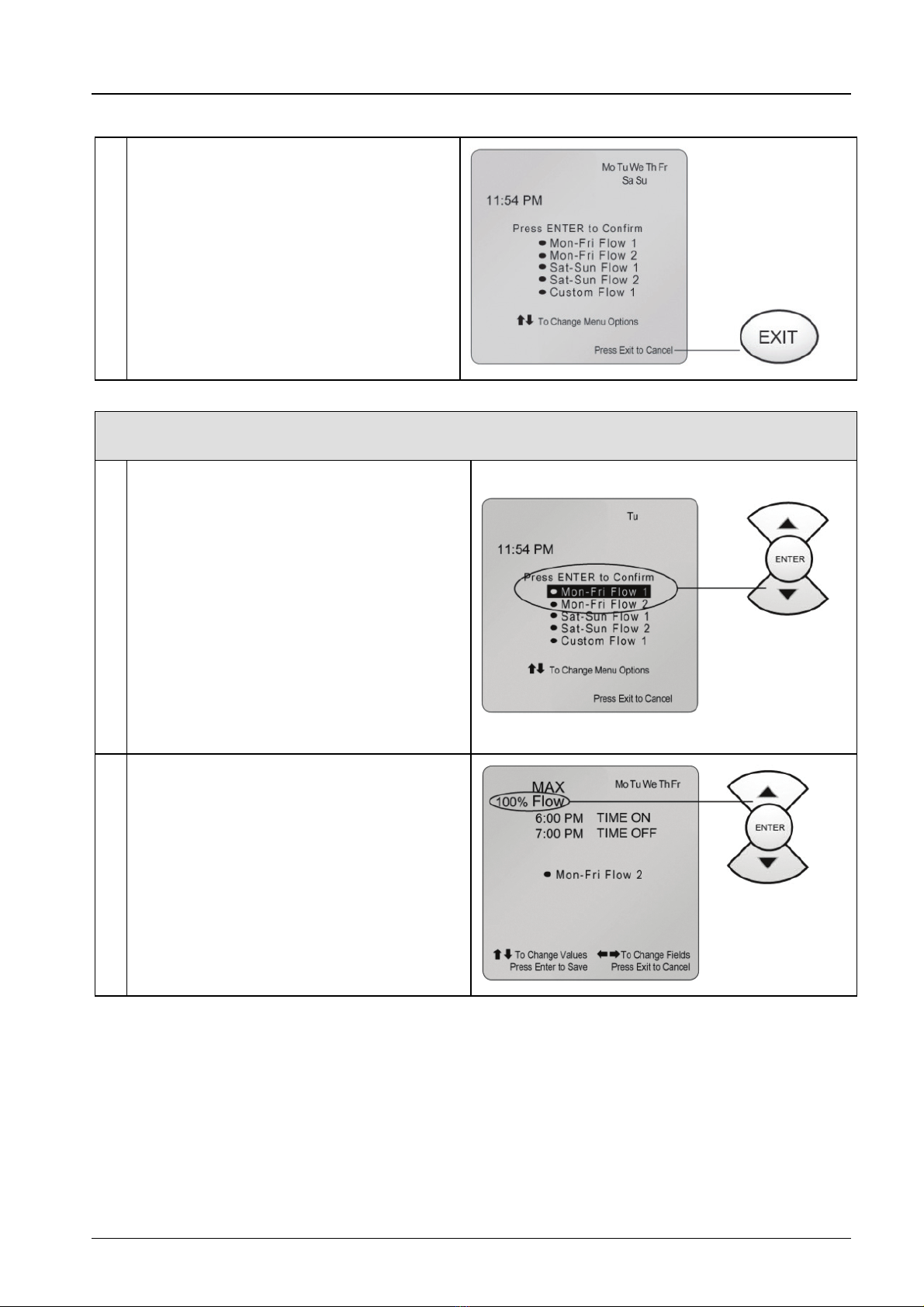

(1) Blinkt "Press ENTER to Confirm", fordert das Gerät, die Auswahl zu bestätigen.
(2) "Attention" zeigt Warnhinweise an.
ÎSVRS ON: Ansaugschutz ist aktiv
ÎSVRS Off: Ansaugschutz ist deaktiviert
(Lassen Sie keine Schwimmer ins Wasser)
ÎSVRS Trip: Ansaugschutz wurde ausgelöst
(Lassen Sie keine Schwimmer ins Wasser)
ÎLow Voltage: zu geringe Spannung
ÎBlocked Pump: Pumpenwelle ist blockiert
ÎHigh Amps: Motor überlastet
ÎTemp Trip: Motor überhitzt
(3) Beschreibung der Tasten.
(4) Menü-Optionen zur Programmauswahl.
ÎMon-Fri Flow 1: erstes Programm mit täglicher Ein-/Ausschaltzeit und
Volumenstrom von Montag bis Freitag
ÎMon-Fri Flow 2: zweites Programm mit täglicher Ein-/Ausschaltzeit und
Volumenstrom von Montag bis Freitag
ÎSat-Sun Flow 1: erstes Programm mit täglicher Ein-/Ausschaltzeit und
Volumenstrom von Samstag bis Sonntag
ÎSat-Sun Flow 2: zweites Programm mit täglicher Ein-/Ausschaltzeit und
Volumenstrom von Samstag bis Sonntag

10/2012 VG 766.2100.060 11
ÎCustom Flow: vier einstellbare Timer-Programme z. B. für besondere
Wasserspiele, oder Party-Betrieb
ÎVakuum-Mode: nicht programmierbar
Programmierung BADU®Eco MV-E

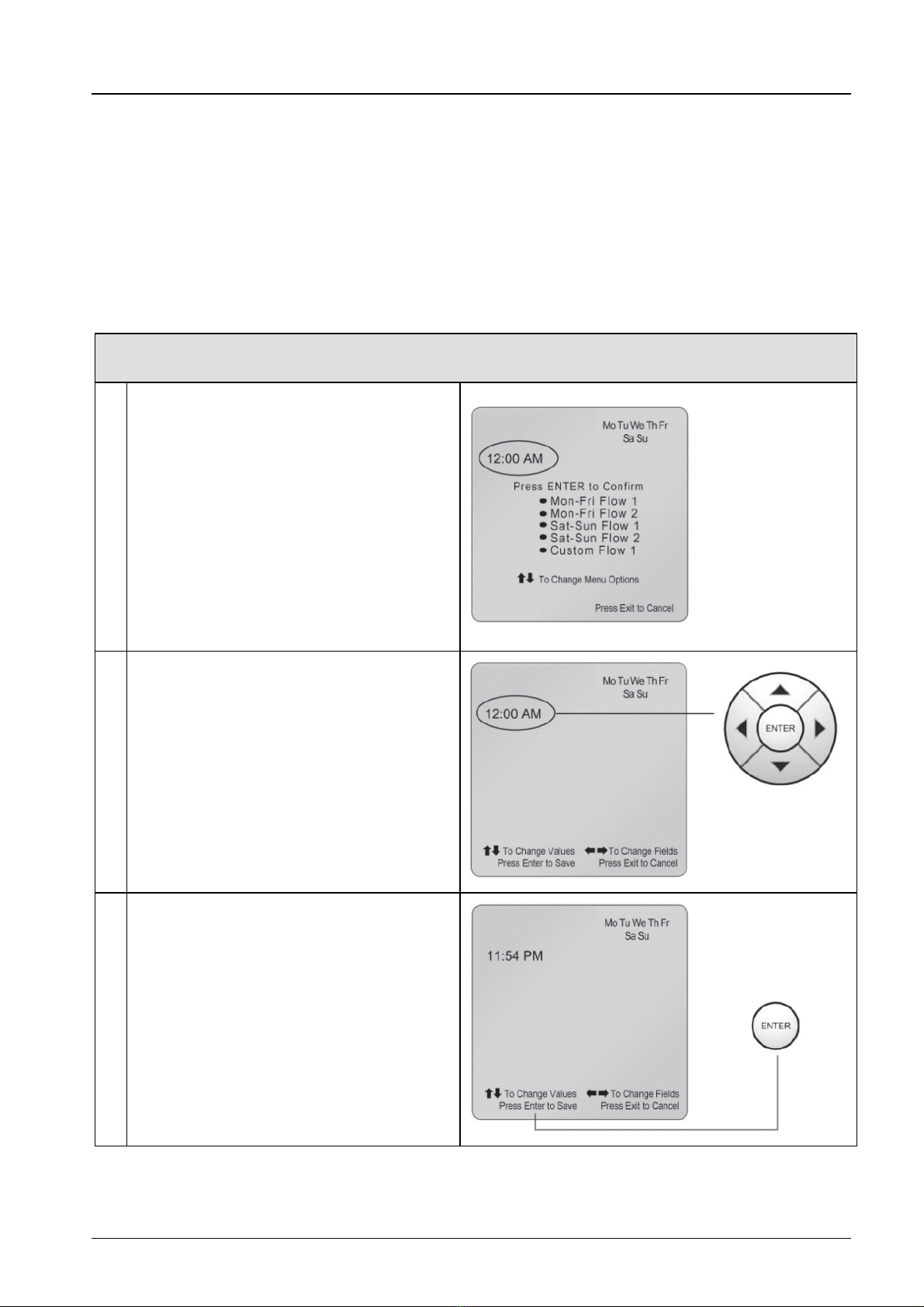

Einstellen der Uhrzeit
1 Durch drücken der "Programm-
Menü"-Taste gelangt man in die
Programmieroberfläche. Die
Uhrzeit blinkt und kann durch,
drücken der "Enter"-Taste
eingestellt werden.
Einstellungen können nur im
Standby-Modus der Pumpe
vorgenommen werden. 
2 Die Pfeil-Tasten werden verwendet,
um die Uhrzeit und AM/PM
(vor-/nachmittags) einzustellen.
Mit den Tasten "auf/ab" ändert man
die Werte. Mit den Tasten
"links/rechts" wechselt man
zwischen den Werten hin und her.
3 Wenn die korrekte Uhrzeit
eingestellt ist, die "Enter"-Taste
betätigen um zu speichern. Nun
blinken die Wochentage. Um den
Wochentag zu ändern, muss die
"Enter"-Taste gedrückt werden, um
den Tag auszuwählen. Mit der
"Enter"-Taste bestätigen.

12 VG 766.2100.060 10/2012
4 Durch drücken der "Exit"-Taste
gelangt man in den Standby-Modus
zurück.
Einstellen der Tages-Zeit-Programme (Mon-Fri und Sat-Sun)
1 Durch drücken der "Programm-
Menü"-Taste gelangt man in die
Programmieroberfläche. Das
gewünschte Programm kann mittels
der Pfeil-Tasten ausgewählt werden.
Zum Bearbeiten die "Enter"-Taste
drücken.
Einstellungen können nur im
Standby-Modus der Pumpe
vorgenommen werden.

2 Mit den Pfeil-Tasten (auf/ab) den
gewünschten Volumenstrom in
Prozent einstellen.

10/2012 VG 766.2100.060 13
3 Mit der Pfeil-Taste kann die Ein-
bzw. Ausschaltzeit bearbeitet
werden.
Mit den Tasten "auf/ab" ändert man
die Werte. Mit den Tasten
"links/rechts" wechselt man
zwischen den Werten hin und her.
4 Sobald alle Einstellungen
vorgenommen sind, diese mit der
"Enter"-Taste bestätigen.
Mit Punkt 2 beginnen, um ein
weiteres Programm einzustellen.
5 Durch drücken der "Exit"-Taste
gelangt man in den Standby-Modus
zurück. Durch betätigen der
"Run/Stopp"-Taste wird der
Programmablauf eingeschaltet. Die
Taste sollte grün leuchten.

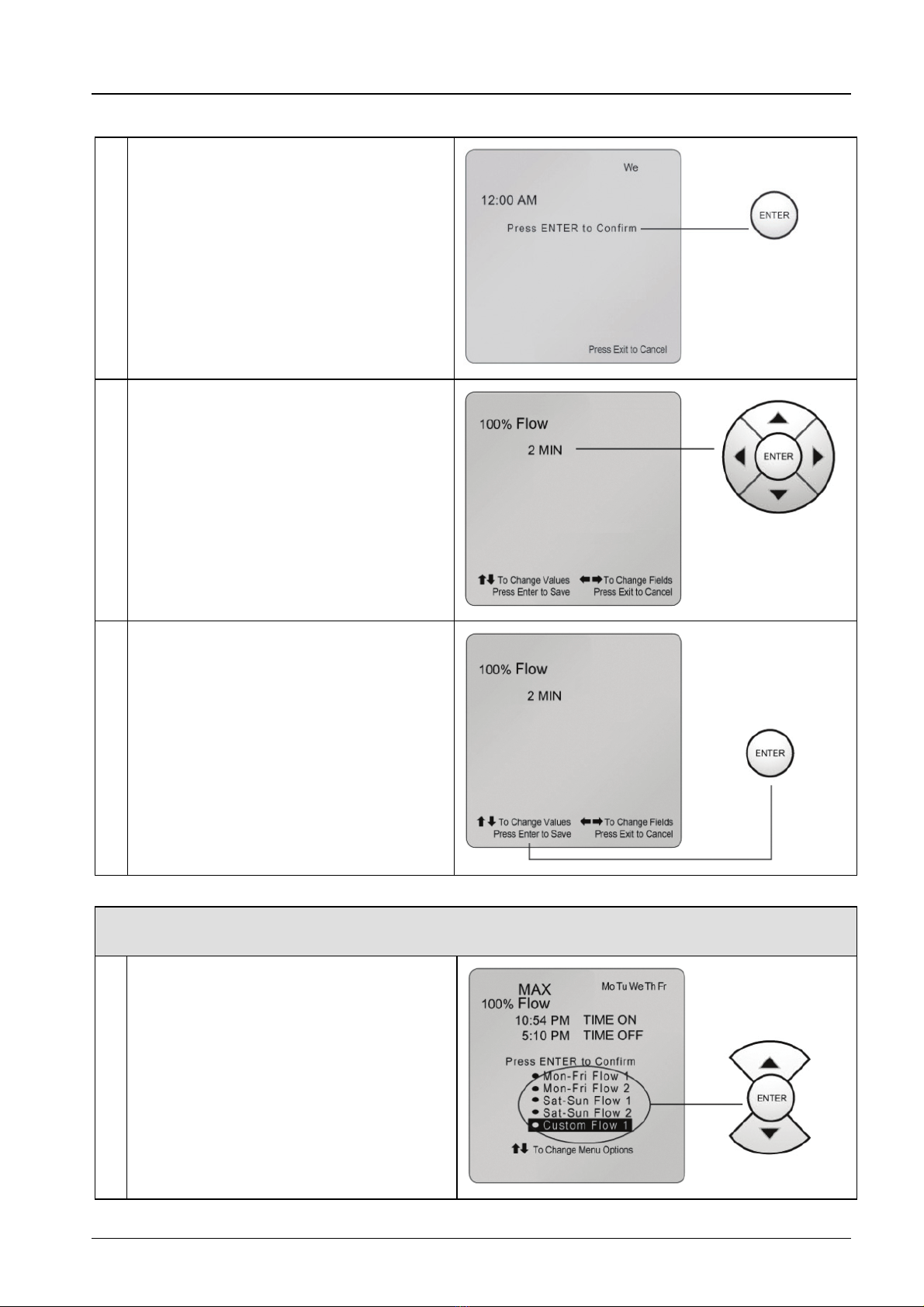

Einstellen der Ansaugzeit
1 Um in das Menü für die Ansaugzeit
zu gelangen, muss die rechte
Pfeil- sowie die "Exit"-Taste für
ca. 2 Sekunden gleichzeitig
gedrückt und gehalten werden.
Einstellungen können nur im
Standby-Modus der Pumpe
vorgenommen werden.

14 VG 766.2100.060 10/2012
2 Durch drücken der "Enter"-Taste
ist die Ansaugzeit einzustellen.
Volumenstrom: 30-100 %
Zeit: 0-10 Minuten
3 Mit den Pfeil-Tasten den
Volumenstrom und die Länge der
Ansaugzeit ändern.
Mit den Tasten "auf/ab" ändert
man die Werte. Mit den Tasten
"links/rechts" wechselt man
zwischen den Werten hin und her.
4 Wenn alle Einstellungen
vorgenommen sind, mit der
"Enter"-Taste bestätigen.
Einstellen der Timer-Programme (Custom Flow 1...4)
1 Durch drücken der "Programm-
Menü"-Taste gelangt man in die
Programmieroberfläche. Mit der
Pfeil-Taste die Timer-Programme –
Custom Flow 1 – anwählen. Um sie
zu bearbeiten, die "Enter"-Taste
drücken.
Einstellungen können nur im

10/2012 VG 766.2100.060 15
Standby-Modus der Pumpe
vorgenommen werden.

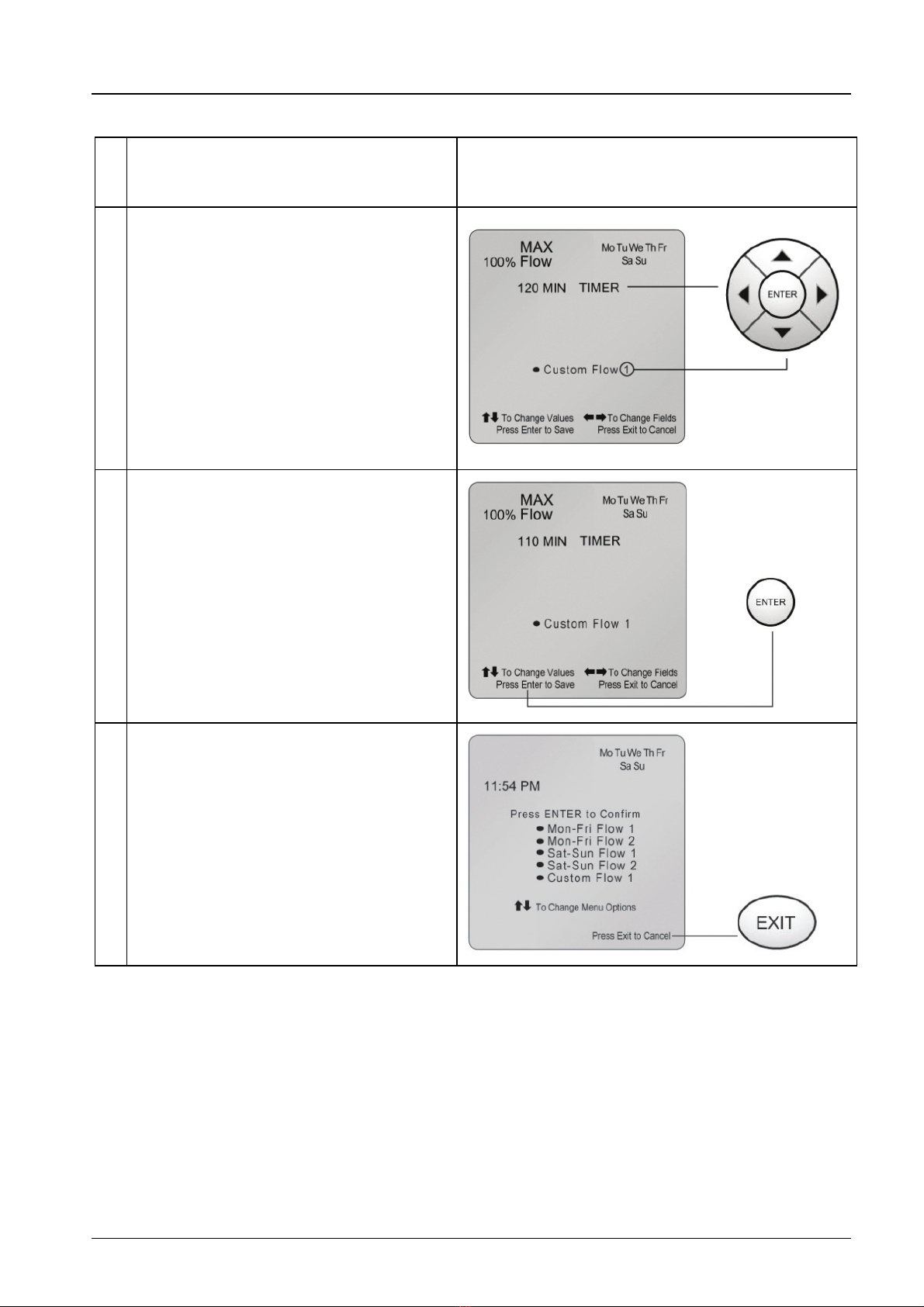

2 Blinkt "Custom Flow", mit den Pfeil-
Tasten (auf/ab) zwischen den vier
Programmen hin und her springen
und mit den Pfeil-Tasten
(links/rechts) die Ablaufzeit und
den Volumenstrom einstellen.
Volumenstrom: (0), 30-100 %
Timer-Zeit: 10-249 Minuten 
3 Nachdem die Timer-Programme
1 bis 4 eingestellt sind, die "Enter"-
Taste drücken, um zu speichern.
4 Durch drücken der "Exit"-Taste
gelangt man in den Standby-
Modus zurück. Durch betätigen der
"Run/Stopp"-Taste kann das
entsprechende Programm
ausgewählt werden. Gestartet wird
mit der "Enter"-Taste.

16 VG 766.2100.060 10/2012

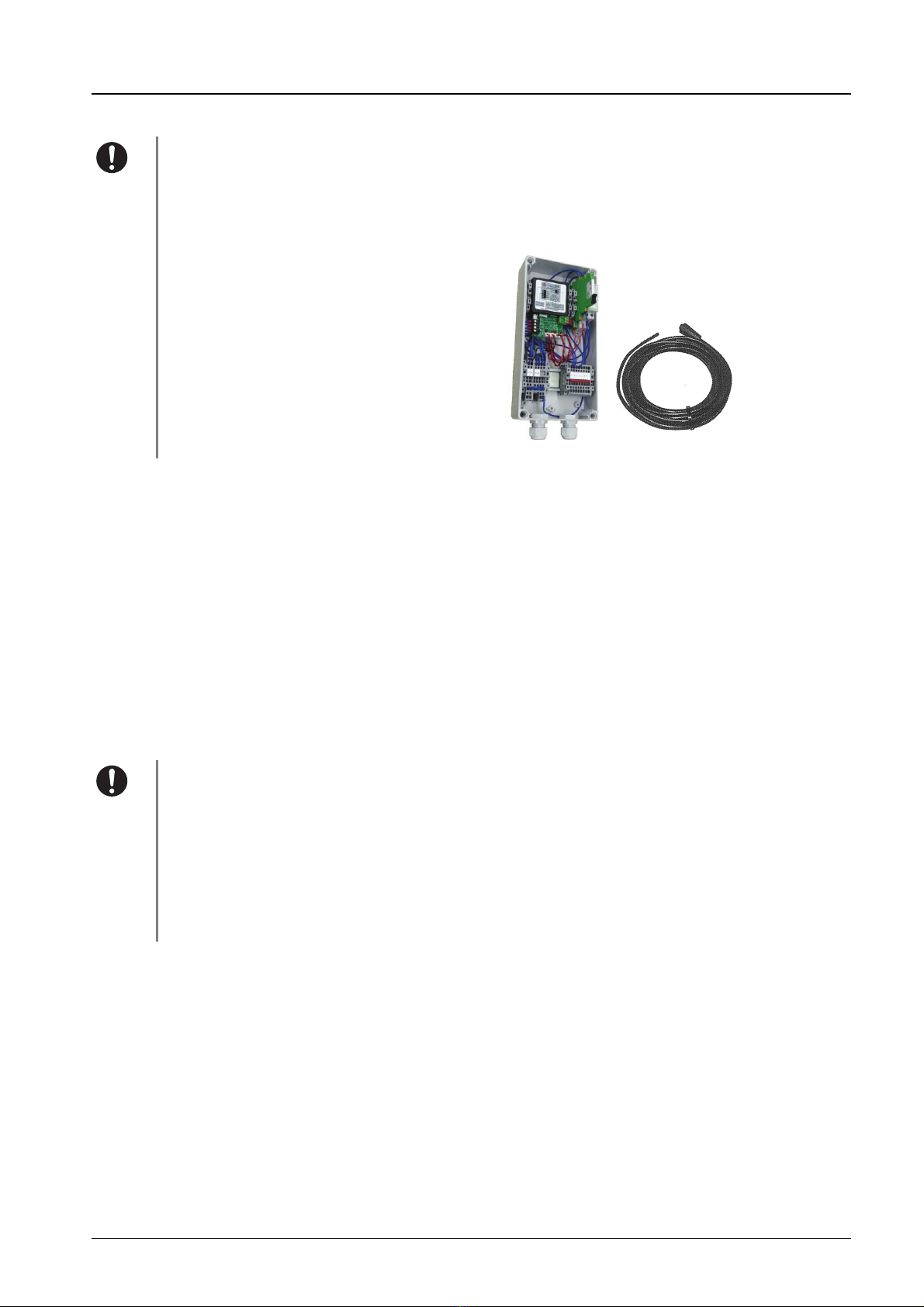

Optional besteht die Möglichkeit, mit einem zusätzlich erwerbbaren Digital-
Schaltkasten die vier "Custom Flow"-Programme extern über die RS-485
Schnittstelle anzusteuern. Mit diesem zusätzlichen Schaltkasten können die
"Custom Flow"-Programme, unabhängig von der eingestellten Zeit,
angesteuert werden.
optional

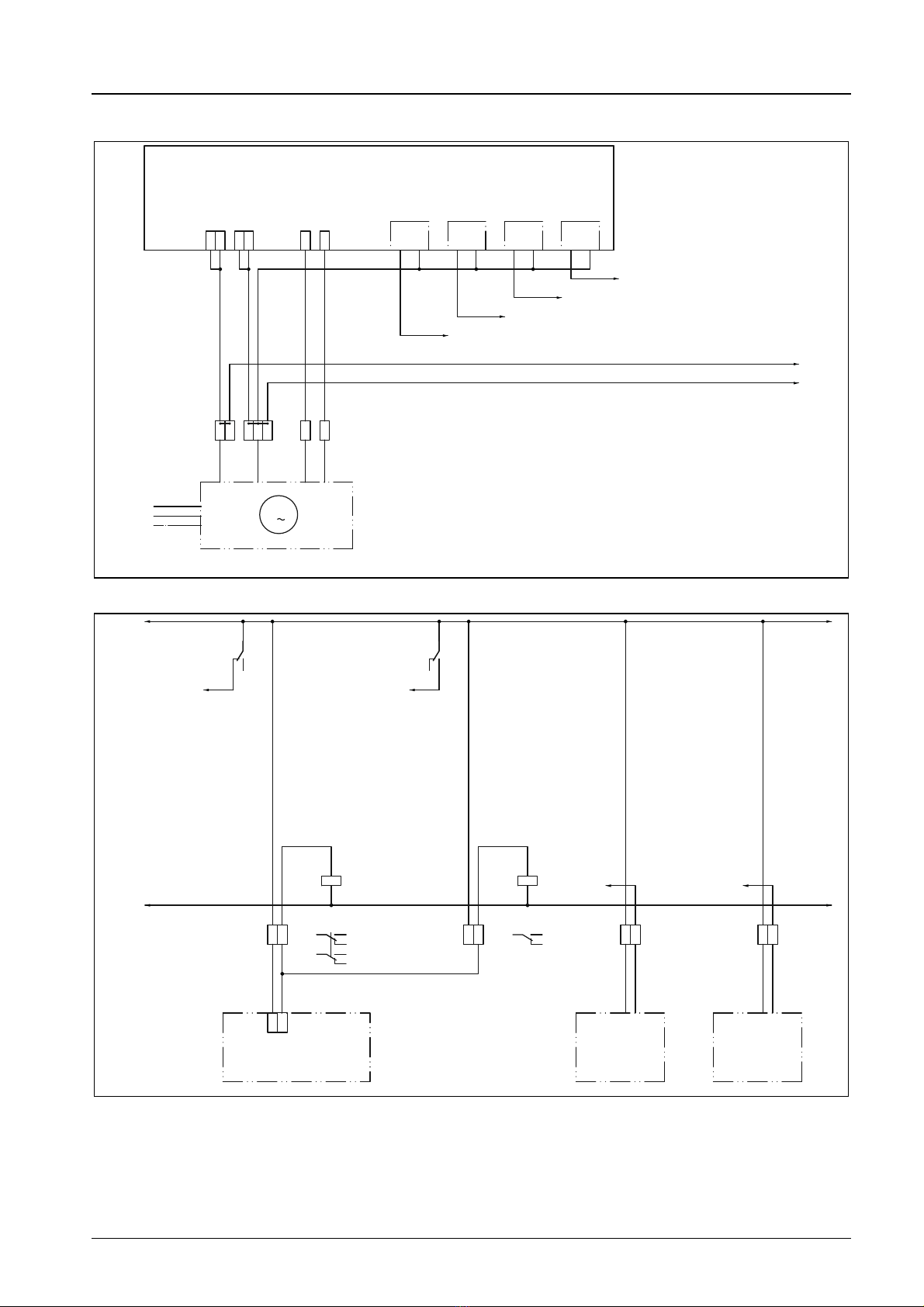

Digital-Schaltkasten BADU®Eco MV-E – Einbindung mit
BADU®EasyTronic
Der Schaltkasten ist für die Einbindung einer Rückspüleinheit (BADU®EasyTronic) zur
Filterpumpe vorgesehen.
Weitere Digitaleingänge können für die externe Ansteuerung der Drehzahlen genutzt
werden.
Die Spannungsversorgung erfolgt mittels des RS485-Datenkabels der Pumpe.
Die Digitaleingänge "1-1", "2-2", "3-3" und "4-4" dürfen nur mit
potentialfreien Kontakten verdrahtet werden.
ÎDen RS485-Datenkabelstecker mit der Pumpe verbinden.
ÎFreie Litzen auf die Klemmen "rd" (rot), "bk" (schwarz), "ye" (gelb) und
"gr" (grün) verdrahten.
ÎAnschlusschema für BADU®EasyTronic wie folgt:

10/2012 VG 766.2100.060 17
02/1/-K1:11
Steuerung:
A1
2,2 kW
M-1
gnge
black
red
yellow
green
+--
Netz Signal M 1
+--
M 2
+--
M 3
+--
M 4
+--
black black black black
+
02/1/
02/7/-X2:1
02/6/-X2:2
02/4/-K2:18
02/2/-K1:12
red red red red
--
1~ / N/PE AC -- 230V / 50Hz
br
bl
Netz
Pompa
Absicherung bauseits
nach EN 60204-1
Überstromschutz-
organ erforderlich!
-X1
gn
ye
bk
rd
gn
ye
bk
rd
bk
rd
bk
1
M
01/8/-X1:rd
+ +
01/8/
--
01/5/-A1:M2
red
+
01/6/-A1:M1
+
red
01/5/-A1:M3
+
red
Zeitrelais
Fkt: DI
Time:Rückspülzeit + 10sec.
01/4/-A1:M4
+
red
--
BADU-Tronic
M-2
Option Option
+++
21
-X2
123344
-X2-X2-X2
K2
K2
K1
K1
Z2Z1
-/4
-/5
-/2
-/3
A2
A1
15 16 18
18
15
16
A2
A1
11 12 14
14
11
12
11 12 14
21 22 24

18 VG 766.2100.060 10/2012
Im Punkt "Custom Flow 1, 2, 3, 4" können die Geschwindigkeiten (n1/n2/n3/n4)
eingestellt werden. Beim
"Custom Flow 1, 2" – Geschwindigkeit 30 % - 100 %
"Custom Flow 3" – Geschwindigkeit 30 % - 100 % = Rückspülgeschwindigkeit
"Custom Flow 4" – Geschwindigkeit 0 % = Stopp
Niedrig Hoch
----------------------------------------- Priorität ------------------------------------------------Æ
"Custom Flow 1" "Custom Flow 4"
ÎDie "Custom Flow 4"-Geschwindigkeit muss auf 0 % gestellt werden.
ÎDie Pumpe auf "Run" stellen, um sie extern ansteuern zu können.
Î
Am Zeitrelais die Zeit für die Rückspülung einstellen, z. B. 3 Minuten
(= BADU®EasyTronic).
ÎDie Drehzahl während der Ansaugzeit sollte gegebenenfalls der
eingestellten Drehzahl während des Rückspülens entsprechen.

10/2012 VG 766.2100.060 19

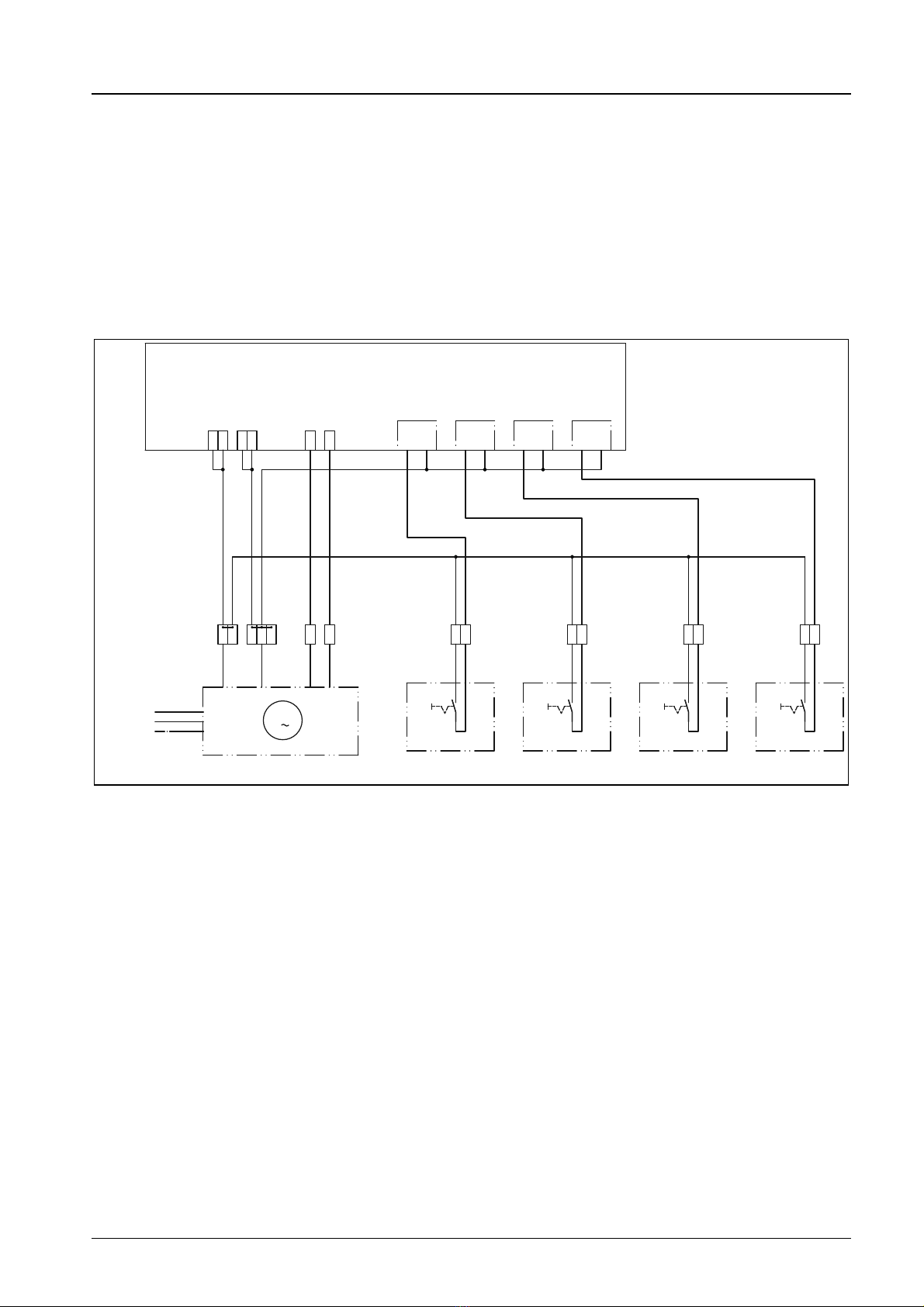

Digital-Schaltkasten BADU®Eco MV-E – Einbindung von
potentialfreien Kontakten
Der Schaltkasten ist für die Einbindung von potentialfreien Kontakten geeignet.
Die vier "Custom-Flow"-Programme können mittels potentialfreier Kontakte
angesteuert werden.
Steuerung:
A1
Pumpe 2,2 kW
M-1
gnge
black
red
yellow
green
+--
Netz Signal M 1
+--
M 2
+--
M 3
+--
M 4
+--
black black black black red red red red
1~ / N/PE AC -- 230V / 50Hz
Absicherung bauseits
nach EN 60204-1
Überstromschutz-
organ erforderlich!
br
bl
Netz
red
Drehzahl 1
+
red
Drehzahl 2
+
red
Drehzahl 3
+
red
Drehzahl 4
+
-X1
gn
ye
bk
rd
gn
ye
bk
rd
bk
rd
bk
11
-X2
22
-X2
33
-X2
44
-X2
S4 S3 S2 S1
1
M

20 VG 766.2100.060 10/2012

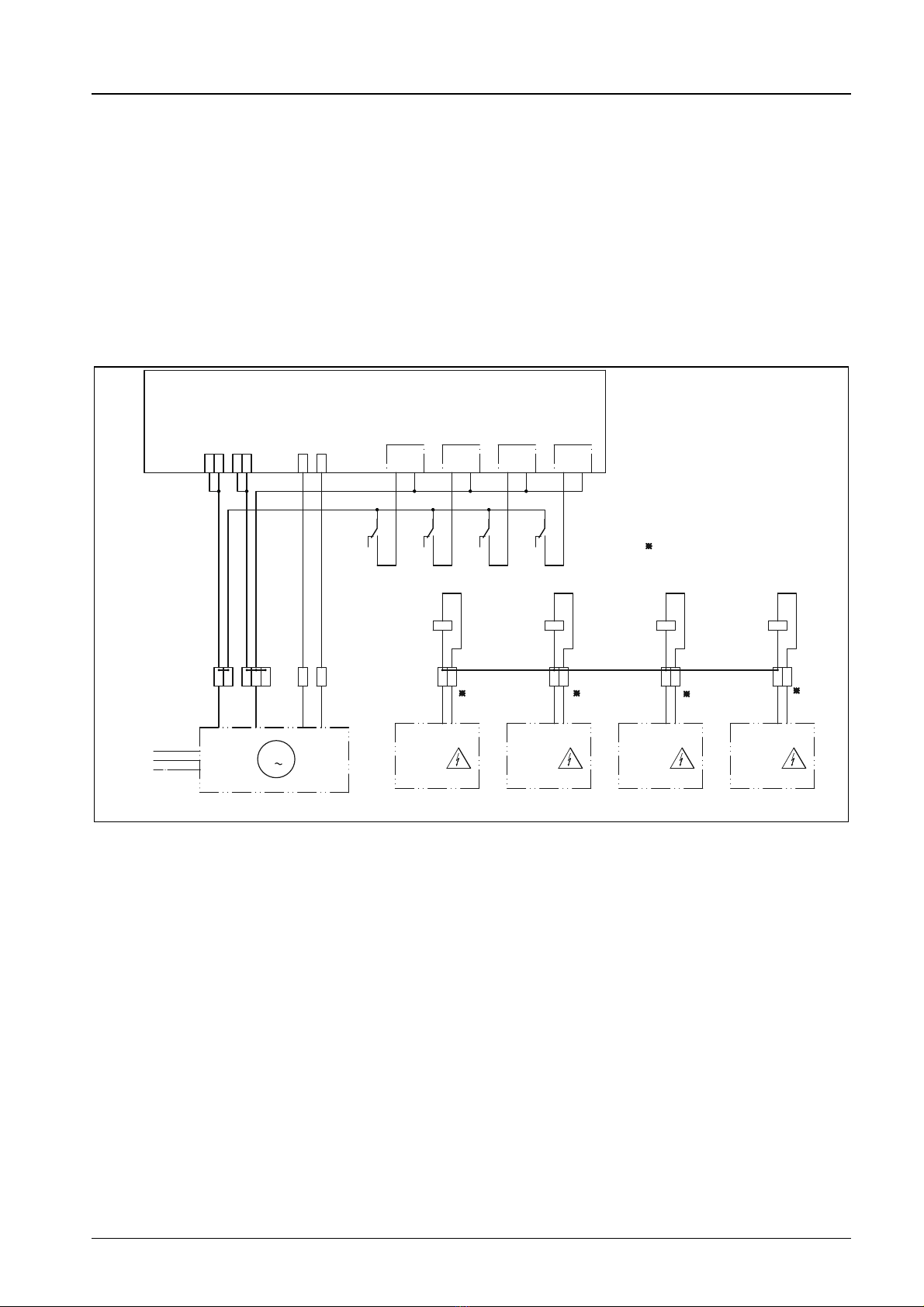

Digital-Schaltkasten BADU®Eco MV-E – Einbindung von
230 V potentialgebundenen Ausgängen
Der Schaltkasten ist für die Einbindung von 230 V potentialgebundenen Ausgängen
geeignet.
Die vier "Custom-Flow"-Programme können mittels potentialbehafteter
230 V-Ausgänge angesteuert werden.
Steuerung:
A1
Pumpe 2,2 kW
M-1
gnge
black
red
yellow
green
+--
Netz Signal M 1
+--
M 2
+--
M 3
+--
M 4
+--
black black black black red red red red
1~ / N/PE AC -- 230V / 50Hz
Absicherung bauseits
nach EN 60204-1
Überstromschutz-
organ erforderlich!
br
bl
Netz
Drehzahl 1Drehzahl 2Drehzahl 3
Drehzahl 4
230V
N
230V
N
230V
N
230V
N
blue red blue red blue red blue red
Achtung
Fremdspannung
Achtung
Fremdspannung
Achtung
Fremdspannung
Achtung
Fremdspannung
Achtung, keine unterschiedlichen Phasen
innerhalb der Eingänge zulässig
-X1
gn
ye
bk
rd
gn
ye
bk
rd
bk
rd
bk
1N
-X2
2N
-X2
3N
-X2
4N
-X2
K1K2K3K4
K4 K3 K2 K1
-/8-/7-/5-/4
1
M
14
11
12
A2
A1
A2
A1
A2
A1
A2
A1
14
11
12 14
11
1214
11
12
