Speck pumpen BADU Jet Primavera User manual

Hauptstraße 1-3
91233 Neunkirchen a. Sand
Tel. [phone]
Fax [phone]
[email protected]
www.speck-pumps.com
01-2013 VG 766.2320.050
DE Originalbetriebsanleitung für
Einbau-Gegenstrom-Schwimmanlage

Inhaltsverzeichnis
2 DE VG 766.2320.050 2010-101
Inhaltsverzeichnis
1 Zu diesem Dokument .....................................................................4
1.1 Umgang mit dieser Anleitung...................................................4
1.2 Mitgeltende Dokumente...........................................................4
1.2.1 Symbole und Darstellungsmittel ...................................4
2 Sicherheit ........................................................................................6
2.1 Bestimmungsgemäße Verwendung.........................................6
2.1.1 Mögliche Fehlanwendungen.........................................6
2.2 Personalqualifikation................................................................6
2.3 Sicherheitsvorschriften ............................................................7
2.4 Schutzeinrichtungen ................................................................7
2.5 Bauliche Veränderungen und Ersatzteile.................................7
2.6 Schilder....................................................................................7
2.7 Restrisiken...............................................................................8
2.7.1 Herabfallende Teile ......................................................8
2.7.2 Rotierende Teile ...........................................................8
2.7.3 Elektrische Energie ......................................................8
2.7.4 Heiße Oberflächen .......................................................9
2.7.5 Ansauggefahr ...............................................................9
2.7.6 Verletzungsgefahr an den Einströmdüsen....................9
2.8 Störungen ................................................................................9
2.9 Vermeidung von Sachschäden..............................................10
2.9.1 Undichtigkeit und Rohrleitungsbruch..........................10
2.9.2 Trockenlauf.................................................................10
2.9.3 Kavitation....................................................................10
2.9.4 Überhitzen..................................................................11
2.9.5 Druckstöße.................................................................11
2.9.6 Blockieren der Pumpe ................................................11
2.9.7 Leckageabfluss ..........................................................11
2.9.8 Frostgefahr.................................................................11
3 Beschreibung................................................................................12

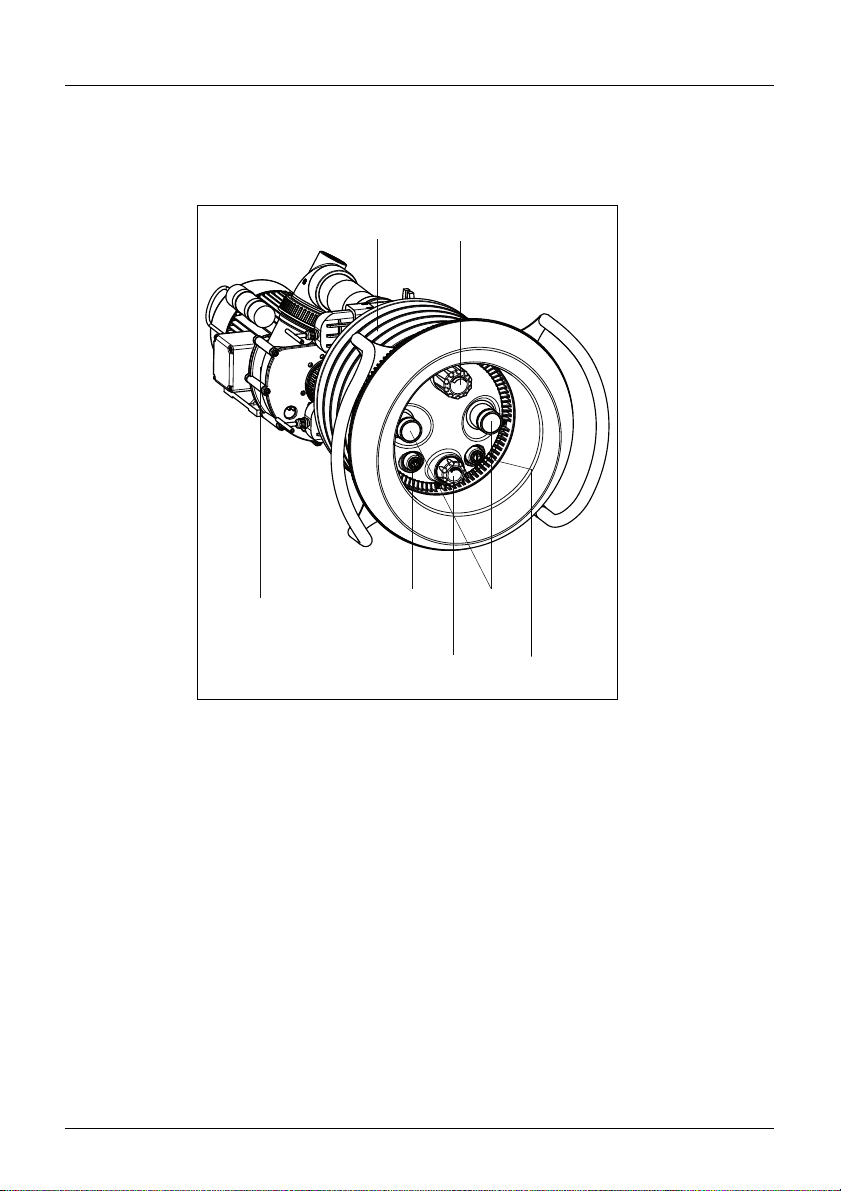

3.1 Komponenten ........................................................................12
3.2 Funktion.................................................................................12
4 Transport und Zwischenlagerung...............................................13
4.1 Pumpe anheben ....................................................................13
5 Installation.....................................................................................14
5.1 Einbauort ...............................................................................14
5.1.1 Aufstellung im Freien..................................................14
5.1.2 Bodenablauf (muss vorhanden sein)..........................14

Inhaltsverzeichnis
2010-101 VG 766.2320.050 DE 3
5.1.3 Be- und Entlüftung......................................................14
5.1.4 Körper- und Luftschallübertragung .............................14
5.1.5 Platzreserve ...............................................................14
5.1.6 Befestigungselemente................................................14
5.2 Aufstellung.............................................................................15
5.2.1 Montage des Einbaugehäuses in ein Betonbecken....16

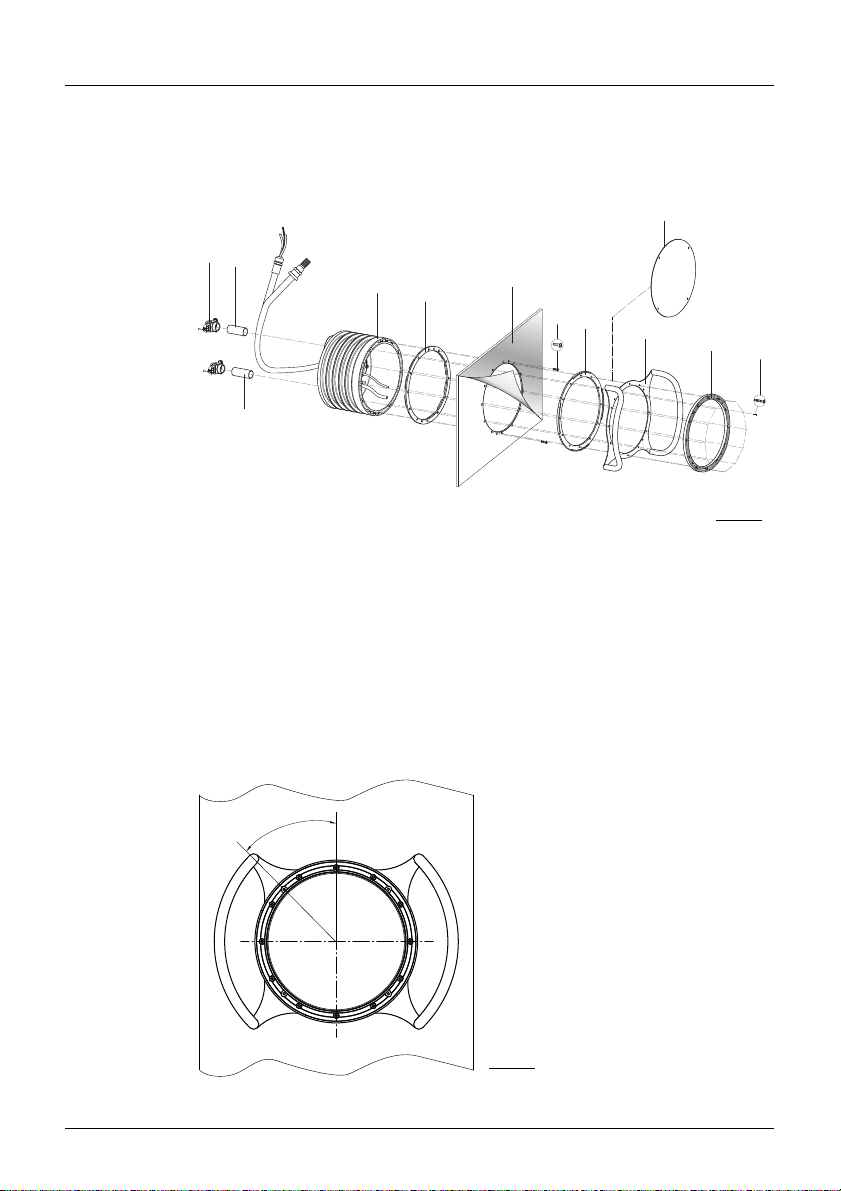

5.2.2 Montage des Einbaugehäuses in Polyester-, Stahl-
oder Alubecken ..........................................................18
5.2.3 Ausrichtung des Spannrings.......................................20
5.2.4 Schutzschlauch und Schlauch für Luftregulierung......20
5.2.5 Rohrleitung dimensionieren........................................21
5.2.6 Rohrleitung verlegen ..................................................21
5.2.7 Absperrschieber .........................................................21
5.2.8 Pumpenschacht..........................................................21
5.2.9 Elektrische Steuerung ................................................21
5.3 Fertigmontage .......................................................................22
5.3.1 Pumpe aufstellen und an Rohrleitung anschließen ....29
5.4 Elektrischer Anschluss...........................................................30
5.4.1 Elektrischer Anschluss für BADU Jet primavera.........30
5.4.2 Schaltplan 3~ 400/230V 50Hz....................................31
5.4.3 Schaltplan 1~ 230V 50Hz...........................................31
6 Inbetriebnahme.............................................................................32
6.1 Pumpe auf Leichtgängigkeit prüfen .......................................32
6.2 Pumpe einschalten ................................................................32
7 Betrieb ...........................................................................................33
7.1 Verwendung des Massageschlauches ..................................33
8 Störungen......................................................................................34
8.1 Übersicht ...............................................................................34
8.1.1 Pumpe nach Ansprechen eines Schutzkontakts/-
schalters prüfen..........................................................35
9 Instandhaltung..............................................................................36
9.1 Überwinterungsvorschlag: .....................................................36
9.2 Austausch des LED-Scheinwerfers .......................................37
10 Technische Daten.........................................................................39

1 Zu diesem Dokument
4 DE VG 766.2320.050 2010-101
1 Zu diesem Dokument
1.1 Umgang mit dieser Anleitung
Diese Anleitung ist Teil der Gegenstrom-Schwimmanlage. Die Anlage
wurde nach den anerkannten Regeln der Technik hergestellt und ge-
prüft. Dennoch können bei unsachgemäßer Verwendung, bei unzu-
reichender Wartung oder unzulässigen Eingriffen Gefahren für Leib und
Leben bzw. materielle Schäden entstehen.
Anleitung vor Gebrauch aufmerksam lesen.
Anleitung während der Lebensdauer des Produkts aufbewahren.
Anleitung dem Bedien- und Wartungspersonal jederzeit zugänglich
machen.
Anleitung an jeden nachfolgenden Besitzer oder Benutzer weiterge-
ben.
1.2 Mitgeltende Dokumente
Ersatzteilliste
Packliste
1.2.1 Symbole und Darstellungsmittel
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Per-
sonenschäden zu warnen.
Warnhinweise immer lesen und beachten.
Warnsymbol Warnwort Bedeutung
GEFAHR Gefahren für Personen.
Nichtbeachtung führt zu Tod oder
schweren Verletzungen.
WARNUNG Gefahren für Personen.
Nichtbeachtung kann zu Tod oder
schweren Verletzungen führen.
VORSICHT Gefahren für Personen.
Nichtbeachtung kann zu leichten
Verletzungen führen.
– Hinweise zur Vermeidung von Sach-
schäden, zum Verständnis oder zum
Optimieren der Arbeitsabläufe

1 Zu diesem Dokument
2010-101 VG 766.2320.050 DE 5
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informatio-
nen und technische Hinweise besonders herausgestellt.
Symbol Bedeutung
Einschrittige Handlungsaufforderung
1.
2.
Mehrschrittige Handlungsanleitung
Reihenfolge der Schritte beachten.

2 Sicherheit
6 DE VG 766.2320.050 2010-101
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Zum Einbau in alle Schwimmbecken-Ausführungen als Attraktion, zur
Fitness, als Wellen- oder Luftperlbad, zur Unterwassermassage nach
ärztlichen Rat, zum Schwimmen ohne Wende.
Zur bestimmungsgemäßen Verwendung gehört die Beachtung folgen-
der Informationen:
Diese Anleitung
Die Einbau-Gegenstrom-Schwimmanlage darf nur innerhalb der Ein-
satzgrenzen betrieben werden.
Eine andere oder darüber hinausgehende Verwendung ist nicht be-
stimmungsgemäß.
2.1.1 Mögliche Fehlanwendungen
Einbau der Pumpe bei verspanntem Zustand des Rohrsystems.
Öffnen und Instandhalten der Pumpe durch nicht qualifiziertes Per-
sonal.
2.2 Personalqualifikation
Die Anlage ist nicht dafür bestimmt, von Personen, einschließlich Kin-
der, mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen verwen-
det zu werden. Es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihnen Anweisungen,
wie das Gerät zu verwenden ist. Kinder müssen beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Sicherstellen, dass alle Arbeiten nur von geschultem Fachpersonal
mit folgenden Personalqualifikationen durchgeführt werden:
– Arbeiten an der Mechanik, z.B. Pumpe: qualifizierter Mechaniker
– Für Arbeiten an der elektrischen Anlage: Elektrofachkraft

2 Sicherheit
2010-101 VG 766.2320.050 DE 7
Sicherstellen, dass folgende Voraussetzungen erfüllt sind:
– Das Personal, das die entsprechende Qualifikation noch nicht
aufweisen kann, erhält die erforderliche Schulung, bevor es mit
anlagentypischen Aufgaben betraut wird.
– Die Zuständigkeiten des Personals, z. B. für Arbeiten am Pro-
dukt, an der elektrischen Ausrüstung oder den hydraulischen
Einrichtungen, sind entsprechend seiner Qualifikation und Ar-
beitsplatzbeschreibung festgelegt.
– Das Personal hat diese Anleitung gelesen und die erforderlichen
Arbeitsschritte verstanden.
2.3 Sicherheitsvorschriften
Für die Einhaltung aller relevanten gesetzlichen Vorschriften und Richt-
linien ist der Betreiber der BADU Jet primavera verantwortlich.
Bei Verwendung der Anlage folgende Vorschriften beachten:
– Warn- und Hinweisschilder am Produkt
– Mitgeltende Dokumente
– Die bestehenden nationalen Vorschriften zur Unfallverhütung
– Interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Be-
treibers
2.4 Schutzeinrichtungen
Hineingreifen in bewegliche Teile (z. B. Lüfterrad) kann schwere Verlet-
zungen verursachen.
Pumpe nur mit Berührungsschutz betreiben.
2.5 Bauliche Veränderungen und Ersatzteile
Umbau oder Veränderungen können die Betriebssicherheit beeinträch-
tigen.
Einbau-Gegenstrom-Schwimmanlage nur in Absprache mit dem
Hersteller umbauen oder verändern.
Nur Original-Ersatzteile oder Zubehör verwenden, das vom Herstel-
ler autorisiert ist.
2.6 Schilder
Alle Schilder auf der Anlage und dem Pumpenaggregat in lesbarem
Zustand halten.

2 Sicherheit
8 DE VG 766.2320.050 2010-101
2.7 Restrisiken
2.7.1 Herabfallende Teile
Nur geeignete und technisch einwandfreie Hebezeuge und Lastauf-
nahmemittel verwenden.
Nicht unter schwebenden Lasten aufhalten.
2.7.2 Rotierende Teile
Scher- und Quetschgefahr besteht aufgrund von offenliegenden rotie-
renden Teilen.
Alle Arbeiten nur bei Stillstand der Pumpe durchführen.
Vor Arbeiten die Pumpe gegen Wiedereinschalten sichern.
Unmittelbar nach Abschluss der Arbeiten alle Schutzeinrichtungen
wieder anbringen bzw. in Funktion setzen.
2.7.3 Elektrische Energie
Bei Arbeiten an der elektrischen Anlage besteht durch die feuchte Um-
gebung erhöhte Stromschlaggefahr.
Ebenso kann eine nicht ordnungsgemäß durchgeführte Installation der
elektrischen Schutzleiter zum Stromschlag führen, z. B. Oxidation oder
Kabelbruch.
VDE- und EVU-Vorschriften des Energieversorgungsunternehmens
beachten.
Schwimmbecken und deren Schutzbereiche gemäß DIN VDE 0100-
702 errichten.
Vor Arbeiten an der elektrischen Anlage folgende Maßnahmen
ergreifen:
– Anlage von der Spannungsversorgung trennen.
– Warnschild anbringen: „Nicht einschalten! An der Anlage wird
gearbeitet."
– Spannungsfreiheit prüfen.
Elektrische Anlage regelmäßig auf ordnungsgemäßen Zustand
prüfen.

2 Sicherheit
2010-101 VG 766.2320.050 DE 9
2.7.4 Heiße Oberflächen
Der Elektromotor kann eine Temperatur von bis zu 70 °C erreichen.
Dadurch besteht Verbrennungsgefahr.
Motor im Betrieb nicht berühren.
Vor Arbeiten an der Pumpe Motor erst abkühlen lassen.
2.7.5 Ansauggefahr
WARNUNG! Folgende Gefährdungen können sich ergeben:
– Ansaugen, Einsaugen oder Verklemmen des Körpers oder Kör-
perteilen, Bekleidung, Schmuck oder Verknoten von Haaren -
Gefahr des Ertrinkens!
Anlage nie ohne Blende und Lichtabdeckung betreiben.
Eng anliegende Badekleidung tragen.
Bei längeren Haaren Bademütze verwenden.
Ansaugöffnungen regelmäßig kontrollieren und reinigen.
2.7.6 Verletzungsgefahr an den Einströmdüsen
Einströmdüsen und Massagezubehör arbeiten mit hohen Druck und
hohen Fließgeschwindigkeiten. Diese können zu Verletzungen an den
Augen oder anderen empfindlichen Körperteilen führen.
Direkten Kontakt dieser Körperteile mit dem Wasserstrahl aus den
Einströmdüsen oder dem Massagezubehör vermeiden.
2.8 Störungen
Bei Störungen Anlage sofort stilllegen und ausschalten.
Alle Störungen umgehend beseitigen lassen.
Festsitzende Pumpe
Wird eine festsitzende Pumpe mehrmals hintereinander eingeschaltet,
kann der Motor beschädigt werden. Folgende Punkte beachten:
Pumpe nicht mehrmals hintereinander einschalten.
Motorwelle durchdrehen.
Pumpe reinigen.

2 Sicherheit
10 DE VG 766.2320.050 2010-101
2.9 Vermeidung von Sachschäden
2.9.1 Undichtigkeit und Rohrleitungsbruch
Nichteinhaltung der Aushärtezeit der ABS-Verklebungen kann zu Un-
dichtigkeit und Überschwemmungen führen.
Aushärtezeit der ABS-Verklebungen von mindestens 12h einhalten.
Ausreichenden Bodenablauf vorsehen.
Schwingungen und Wärmeausdehnung können Rohrleitungsbrüche
verursachen.
Anlage so installieren, dass Körper- und Luftschallübertragung
reduziert werden. Dabei die einschlägigen Vorschriften beachten.
Durch Überschreitung der Rohrleitungskräfte können undichte Stellen
an den Verschraubungen oder an der Pumpe selbst entstehen.
Pumpe nicht als Festpunkt für die Rohrleitung verwenden.
Rohrleitungen spannungsfrei anschließen und elastisch lagern. Ggf.
Kompensatoren einbauen.
2.9.2 Trockenlauf
Durch Trockenlauf können Gleitringdichtungen und Kunststoffteile in-
nerhalb weniger Sekunden zerstört werden.
Pumpe nicht trocken laufen lassen. Das gilt auch für die Drehrich-
tungskontrolle.
Pumpe und Saugleitung vor dem Anfahren entlüften.
2.9.3 Kavitation
Falsche Auslegung der Rohrleitungsdimensionen und die Nichteinhal-
tung der vorgeschriebenen Einbautiefe können Kavitation verursachen.
Bei größerer Entfernung zwischen Pumpe und Einbaugehäuse auf
nahezu verlustfreie Strömung bei der Auslegung der Rohrleitungen
achten.
Vorgeschriebene Einbautiefe von 300mm einhalten.
Sicherstellen, dass die Saugleitung dicht ist.
Absperrarmaturen vollständig öffnen.

2 Sicherheit
2010-101 VG 766.2320.050 DE 11
2.9.4 Überhitzen
Folgende Faktoren können zu einer Überhitzung der Pumpe führen:
Zu hoher Druck auf der Druckseite
Falsch eingestellter Motorschutzschalter
Zu hohe Umgebungstemperatur
Pumpe nicht bei geschlossenen Armaturen betreiben.
Motorschutzschalter installieren und korrekt einstellen.
Zulässige Umgebungstemperatur von 40°C nicht überschreiten.
2.9.5 Druckstöße
Schlagartig schließende Armaturen können Druckstöße verursachen,
die den maximal zulässigen Gehäusedruck der Pumpe mehrfach über-
steigen.
Schlagartig schließende Armaturen vermeiden.
2.9.6 Blockieren der Pumpe
Schmutzteilchen in der Saugleitung können die Pumpe verstopfen und
blockieren.
Ansaugöffnung wenn nötig von Fremdkörpern befreien (Äste, Laub,
Bekleidung usw.).
Pumpe vor Inbetriebnahme und längerer Stillstands- oder Lagerzeit
auf Leichtgängigkeit prüfen.
2.9.7 Leckageabfluss
Unzureichender Leckageabfluss kann den Motor beschädigen.
Leckageabfluss zwischen Pumpengehäuse und Motor nicht ver-
stopfen oder abdichten.
2.9.8 Frostgefahr
Pumpe und frostgefährdete Leitungen rechtzeitig entleeren.

3 Beschreibung
12 DE VG 766.2320.050 2010-101
3 Beschreibung
3.1 Komponenten
(92)
(1)
(54)
(21/1)
(38/2)
(111) (38/1)
(1) Einbaugehäuse (21/1) Mengenregulierung
(92) Pumpe (38/1) Pneumatiktaster Pumpe
(54) Düsen
(111) Luftregulierung
(38/2) Pneumatiktaster Licht
3.2 Funktion
Die Pumpe (92) ist über die Saug- und Druckleitung mit dem Kunststoff
Einbaugehäuse (1) verbunden. Mit dem Pneumatiktaster (38/1) wird die
Pumpe EIN/AUS geschaltet. Über den umlaufenden Ringkanal in der
Lichtabdeckung und Ansaugblende wird das Badewasser mit geringer
Strömung von der Pumpe (92) angesaugt und mit hohem Druck über
die Düsen (54) in das Becken zurückgefördert. Mit dem Drehgriff der
Mengenregulierung (21/1) kann der Förderstrom der beiden Düsen (3)
geregelt werden. Mit der Luftregulierung (111) kann dem Düsenstrom
wahlweise Luft beigemischt werden. Als Effektbeleuchtung ist die Anla-
ge mit einer integrierten LED-Unterwasserbeleuchtung ausgerüstet, die
mit dem Pneumatiktaster (38/2) EIN/AUS geschaltet werden kann.

4 Transport und Zwischenlagerung
2010-101 VG 766.2320.050 DE 13
4 Transport und Zwischenlagerung
Korrosion durch Lagerung in feuchter Luft bei wechselnden Temperatu-
ren!
Kondenswasser kann Wicklungen und Metallteile angreifen.
Pumpe in trockener Umgebung bei möglichst konstanter Tempera-
tur zwischenlagern.
Beschädigung oder Verlust von Einzelteilen!
Originalverpackung erst vor dem Einbau öffnen bzw. Einzelteile bis
zum Einbau in Originalverpackung aufbewahren
4.1 Pumpe anheben
WARNUNG! Tod oder Quetschen von Gliedmaßen durch herabfallen-
des Transportgut!
Nur geeignete und technisch einwandfreie Hebezeuge und Lastauf-
nahmemittel mit ausreichender Tragkraft verwenden.
Nicht unter schwebenden Lasten aufhalten.

5 Installation
14 DE VG 766.2320.050 2010-101
5 Installation
5.1 Einbauort
5.1.1 Aufstellung im Freien
Um die Lebensdauer der Pumpe zu erhöhen, einen einfachen Re-
genschutz vorsehen.
5.1.2 Bodenablauf (muss vorhanden sein)
Größe des Bodenablaufs nach folgenden Kriterien bemessen:
– Größe des Schwimmbeckens
– Umwälzvolumenstrom
5.1.3 Be- und Entlüftung
Für ausreichende Be- und Entlüftung sorgen. Be- und Entlüftung
müssen folgende Bedingungen sicherstellen:
– Vermeidung von Kondenswasser
– Mindestabstand Lüfterhaube zu Wand: 110 mm
– Kühlung des Pumpenmotors und anderer Anlagenteile (z. B.
Schaltschränke und Steuergeräte)
– Begrenzung der Umgebungstemperatur auf max. 40 °C
5.1.4 Körper- und Luftschallübertragung
Vorschriften für baulichen Schallschutz beachten (z. B. DIN 4109).
Pumpe so aufstellen, dass die Körper- und Luftschallübertragung
reduziert wird. Als Unterlage eignen sich schwingungsabsorbieren-
de Materialen. Beispiele:
– Schwingmetallpuffer
– Korkeinlagen
– Schaumstoffe mit ausreichender Härte
5.1.5 Platzreserve
Platzreserve so bemessen, dass die Pumpe in Richtung Motorlüfter
ausgebaut werden kann.
5.1.6 Befestigungselemente
Pumpe mit Schrauben befestigen.

5 Installation
2010-101 VG 766.2320.050 DE 15
5.2 Aufstellung
Einbauhinweis BADU Jet primavera:
Einbaugehäuse
Dichtungen
Ansaugblende
Edelstahlblende
Spannring
Beton
Haltegriff Folie
Einbaugehäuse
Dichtung
Beton
Ansaugblende
Edelstahlblende
Spannringe Fliesen
Haltegriff
Einbaugehäuse
Dichtungen
Ansaugblende
Edelstahlblende
Spannring
Beckenwand
Haltegriff
Folie
Einbaugehäuse
Dichtungen
Ansaugblende
Edelstahlblende
Spannring
Beckenwand
Haltegriff
Betonbecken mit
Folie
Betonbecken gefliest
Folienbecken
Polyesterbecken

5 Installation
16 DE VG 766.2320.050 2010-101
Einbauvorschlag für Betonbecken
5.2.1 Montage des Einbaugehäuses in ein Betonbecken
Beachten Sie, dass der Druckanschluss oben über dem Sauganschluss
angeordnet wird. Festlegung der Einbautiefe: Die Mitte des Einbauge-
häuses / der Düsen soll sich 30cm unter dem Wasserspiegel befinden.
Die Noppendichtung (26) im Gehäuse (1) einlegen, das Einbaugehäuse
ausrichten und mit 4 Schneidschrauben an der Schalung befestigen.
Die Dicht-Rundschnur in die Gehäusenut eindrücken. Bitte beachten
Sie die Einbauskizzen. Die Blindplatte (30) dient zum Schutz des Ge-
häuses beim verputzen und als Abdeckung bei eventueller Inbetrieb-
nahme des Schwimmbeckens ohne Installation des Fertigmontagesat-
zes. ACHTUNG: Beim Anziehen der Schrauben keine Gewalt anwen-
den.
1) Befestigung an der Schalung (4x)
1)
~300
Ø338
TK Ø355
Ø7
30°
30°
1
2
x
3
0
°
(
=
3
6
0
°
)
1)1)
1)
Abb.1

5 Installation
2010-101 VG 766.2320.050 DE 17
~300
Noppendichtung
Dicht-Rundschnur
Schneidschraube
Schalung
Schalung
Sauganschluss
! Druckanschluss OBEN !
~240
1
34 106
105
1
1
26
52
27
28
70
Folie
103
30
Abb.2
Einbau an Schalung für Betonbecken
Abb.3
Montage des Einbaugehäuses in ein Betonbecken mit
Folienauskleidung
Bitte 5.2.3 beachten: Ausrichtung des Spannrings

5 Installation
18 DE VG 766.2320.050 2010-101
1
1
52
28
70
34 106
105
28
26
103
30
In einem gefliesten Becken wird die Fliesenstärke mit einem zusätzli-
chen Spannring (28) und längeren Schneidschrauben (52) ausgegli-
chen. Diese Teile sind im Zusatz-Kit optional erhältlich.
5.2.2 Montage des Einbaugehäuses in Polyester-, Stahl- oder Alubecken
Beachten Sie, dass der Druckanschluss oben über dem Sauganschluss
angeordnet wird. Festlegung der Einbautiefe: Die Mitte des Einbauge-
häuses / der Düsen soll sich 30cm unter dem Wasserspiegel befinden.
Durchgangsbohrungen mit Hilfe der beiliegenden Bohrschablone boh-
ren. Die Gehäuseöffnung in der Beckenwand ausschneiden. Noppen-
dichtung (26) im Gehäuse (1) einlegen, das Gehäuse (1) ausrichten
und von der Rückseite an die Beckenwand anlegen. Von der Beckenin-
nenseite wird die Spannringdichtung (27) unter dem Haltegriff (70)
aufgelegt. Mit den Schneidschrauben (52) wird die Beckenwand zwi-
schen Spannring (28) und Einbaugehäuse (1) zusammengespannt. Die
Blindplatte (30) dient zur eventuellen Inbetriebnahme des Schwimmbe-
ckens ohne Installation des Fertigmontagesatzes. ACHTUNG: Schrau-
ben nicht mit Gewalt anziehen!
Montage des Einbaugehäuses in ein
gefliestes Betonbecken
Bitte 5.3.3 beachten: Ausrichtung des Spannrings
Abb.4

5 Installation
2010-101 VG 766.2320.050 DE 19
Beckenausschnitt für Polyesterbecken/
Folienbecken
~300
1)
12x30°(360°)
TK Ø355
Ø338
Ø7
1) Befestigung Spannring (12x)
52
26
27
28
70
1Polyesterbecken
103
34 106
105
30
Montage des Einbaugehäuses in ein Polyesterbecken
Abb.6
Bitte 5.2.3 beachten: Ausrichtung des Spannrings
Abb.5

5 Installation
20 DE VG 766.2320.050 2010-101
52
26
27
28
70
1Folienbecken
103
34 106
105
30
5.2.3 Ausrichtung des Spannrings
Die vier mit (1) markierten Bohrungen müssen immer im 45° Winkel zur
Mittelachse stehen.
5.2.4 Schutzschlauch und Schlauch für Luftregulierung
Schutzschlauch und Schlauch für Luftregulierung über den Wasser-
spiegel führen und befestigen.
Montage des Einbaugehäuses in ein Folienbecken
A
bb.
7
Bitte 5.2.3 beachten: Ausrichtung des Spannrings
(1)
45°
(1)
(1)
(1)
A
bb. 8
