SQlab VORBAU 8OX User manual

BEDIENUNGS-
ANLEITUNG
VORBAU
SQlab 8OX
SQlab 8OX ltd.
SQlab 8OX Fabio Wibmer
SQlab 8OX Trial Fabio Wibmer

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 2
Hinweise zur Bedienungsanleitung
Achten Sie bitte im Folgenden besonders auf die Hinweise, die farbig hervorgehoben wer-
den. Die beschriebenen möglichen Konsequenzen werden nicht bei jedem Hinweis extra
geschildert!
Hinweis
Hinweis
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden
wird, kann der Vorbau oder andere Teile beschädigt werden.
Vorsicht
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird,
können leichte oder geringfügige Verletzungen die Folge sein.
Warnung
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird,
können Tod oder schwerste Verletzungen die Folge sein.
Gefahr
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird,
sind Tod oder schwerste Verletzungen die Folge.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 3
Inhaltsverzeichnis
Produktbezeichnung .......................................................... 4
Vorwort.............................................................................. 4
Abbildung.......................................................................... 4
Bestimmungsgemäßer Gebrauch........................................ 5
Montage des Vorbaus......................................................... 8
eBike Ready ...................................................................... 11
Inspektion, Wartung.......................................................... 11
Pflege ...............................................................................12
Technische Daten..............................................................12
Sachmängelhaung und Garantie......................................13
Verschleiß und Lagerung ...................................................14
Hersteller und Vertrieb.......................................................14
Ausländische Vertriebspartner
Fachhändler und Adressen ................................................14

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 4
Benutzerinformation
SQlab Vorbau 8OX und 8OX ltd.
Wir gratulieren Ihnen zu Ihrem neuen SQlab Vorbau. Wir haben diesen Mountainbike Vorbau mit höchsten Anforderungen hinsichtlich
Ergonomie, Gewicht, Optik und nicht zuletzt Haltbarkeit entwickelt.
Die in dieser Benutzerinformation enthaltenen Hinweise zur Sicherheit, produktspezische Informationen, Montagekompatibilität und
zum Gebrauch sind sowohl für weniger Sachkundige, aber auch für langjährige Fahrradexperten gedacht. Besonders die Kapitel „Be-
stimmungsgemäßer Gebrauch“ und „Montage“ enthalten produktspezische Hinweise, die sich möglicherweise von denen ähnlicher
Produkte unterscheiden. Die gesamte Benutzerinformation muss vor der Montage und Gebrauch aufmerksam durchgelesen und beach-
tet werden.
Im weiteren Verlauf der Bedienungsanleitung werden alle unter „Produktbezeichnung“ aufgelisteten Vorbauten als „8OX Vorbau“ zu-
sammengefasst. Bewahren Sie diese Bedienungsanleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorg-
fältig auf und geben Sie diese bei der Benutzung durch einen Dritten oder einem Verkauf weiter.
Produktbezeichnung
Vorwort

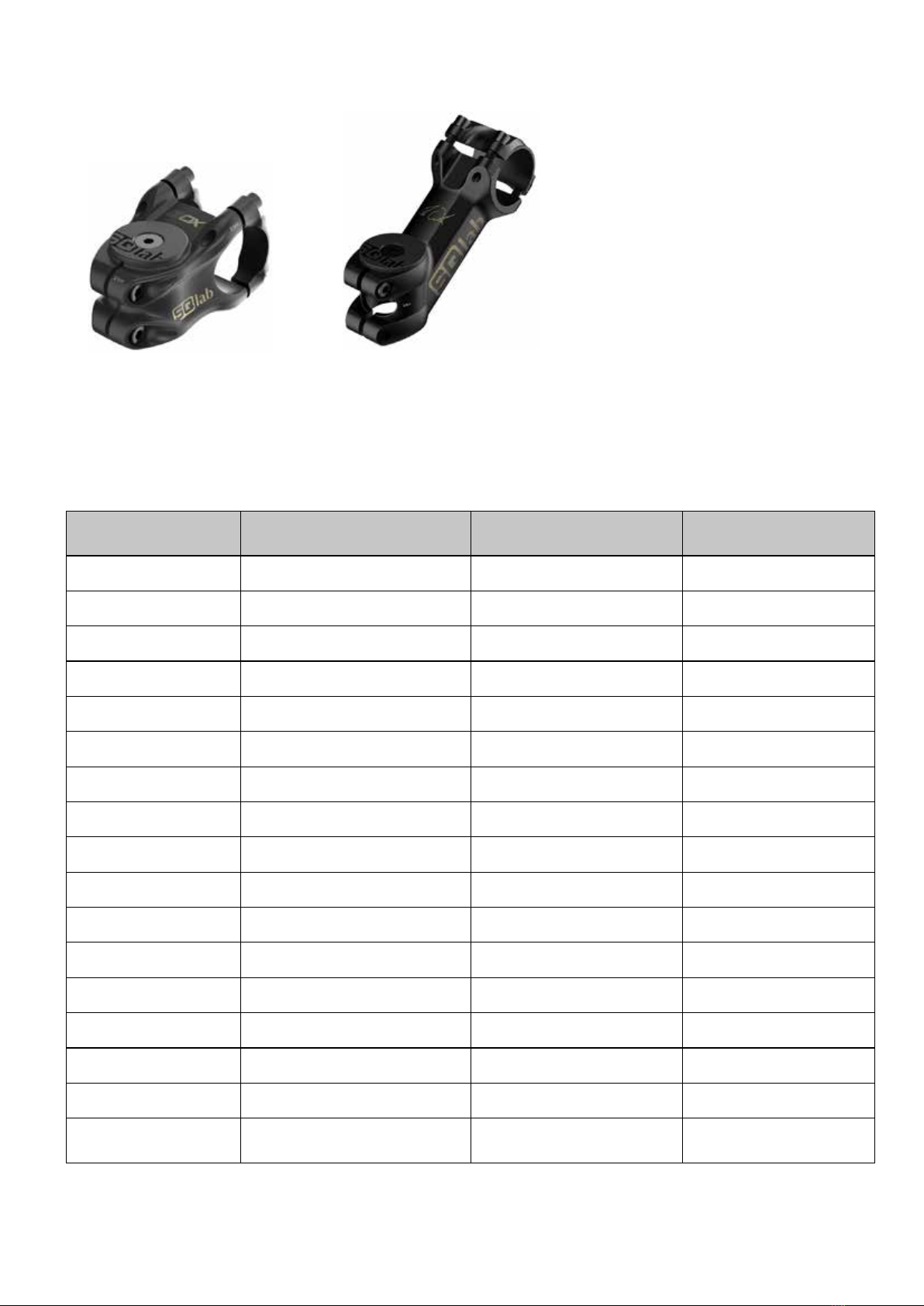

Abbildung 1: SQlab 8OX Vorbau Abbildung 2: SQlab 8OX ltd. Vorbau
Abbildung
Vorsicht
Diese Benutzerinformation ersetzt nicht den ausgebildeten Zweiradmechaniker und
dessen Erfahrung und Ausbildung.
• Sollten Sie irgendwo im Zweifel sein oder Ihnen das Werkzeug oder zum Beispiel
die handwerklichen Fähigkeiten fehlen, fragen Sie bitte Ihren SQlab Fachhändler
um Hilfe.
SQlab 8OX  mm, 6° SQlab OX  mm, ° SQlab OX  mm, ° SQlab OX ltd.  mm, °
SQlab 8OX  mm, 6° SQlab 8OX  mm, 6° SQlab 8OX ltd.  mm, 6° SQlab OX ltd.  mm, °
SQlab OX  mm, ° SQlab OX  mm, ° SQlab 8OX ltd.  mm, 6° SQlab 8OX ltd.  mm, 6°
SQlab OX  mm, ° SQlab OX  mm, ° SQlab OX ltd.  mm, ° SQlab 8OX Fabio Wibmer
SQlab 8OX Trial Fabio Wibmer

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 5
Abbildung 3: SQlab 8OX Fabio Wibmer Abbildung 4: SQlab 8OX Trial Fabio Wibmer
Bestimmungsgemäßer Gebrauch
Modellbezeichnung Maximal zulässiges Gesamtgewicht Einsatzkategorie
nach ASTM F eBike Ready Auszeichnung
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX ltd.  mm, 6°  kg Kategorie 5 Ja
SQlab 8OX Fabio Wibmer  kg Kategorie 5 Ja
SQlab 8OX Trial
Fabio Wibmer  kg Kategorie 3 Nein

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 6
Der SQlab OX Vorbau ist ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 5 nach ASTM F2043-13 oder einer niedrige-
ren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von  kg zu gebrauchen.
ASTM F2043 Kategorie 5 — Der Einsatzbereich von Fahrrädern und Teilen dieser Kategorie kann zusätzlich zu den
in den Kategorien 1, 2, 3 und 4 genannten Einsatzbedingungen auch für extreme Sprünge und Abfahrten in rauem
Gelände bei Geschwindigkeiten auch über 40 km/h eingesetzt werden.
Umgangssprachlich werden die Einsatzbereiche auch Gravity, Freeride, North-Shore, Slopestyle und Downhill ge-
nannt. Bei diesen Einsatzbereichen ist unbedingt darauf zu achten, dass die Anbauteile nach jeder Fahrt auf mög-
liche Schäden kontrolliert werden. Nicht abgedeckt ist der Einsatzbereich Dirt Jump!
Auf unserer Website www.sq-lab.com nden Sie im Servicebereich unter Downloads eine Auflistung aller Einsatzbereiche nach
ASTM F2043.
Bedenken Sie, dass es sich dabei um einen gefährlichen Extremsport handelt, bei dem es auch bei sehr gutem Fahrkönnen und Stre-
ckenkenntnis zu unerwartet hohen und unvorhergesehen Belastungen kommen kann. Im Extremfall führt das zu einer Überlastung und
Bauteilversagen des Fahrrades und dessen Komponenten, insbesondere des Vorbaus. Der genannte Einsatzbereich ist sehr riskant.
Rechnen Sie mit unvermeidbaren Stürzen, Verletzungen und Lähmungen bis hin zum Tod.
Der SQlab Vorbau 8OX Trial Fabio Wibmer ist ausschließlich zum Trial fahren an Fahrrädern unter den Bedingungen der Kategorie 3 nach
ASTM F2043-13 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen.
Fahrräder/Anbauteile dieser Kategorie können zusätzlich zu den in Kategorien 1 und 2 genannten Einsatzbedin-
gungen auch auf rauen Trails, in rauem Gelände und auf schwierigen Strecken die eine gute Fahrtechnik erfordern
eingesetzt werden. Sprünge und Drops können hier bis zu einer Höhe von max. 61 cm vorkommen.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 7
Warnung
Abbildungen des SQlab 8OX Vorbaus in Werbeanzeigen,
sozialen Medien, Zeitschrien und Katalogen zeigen häug
Fahrer in Extremsituationen, die sehr gefährlich sind und zu
schweren Verletzungen bis zum Tod führen können. Bei den
abgebildeten Fahrern handelt es sich meist um Pros, mit
sehr großer Erfahrung und jahrelanger Übung. Versuchen Sie
nicht ohne die notwendige Erfahrung und Übung diese Fahr-
manöver nachzustellen.
• Tragen Sie immer eine geeignete Schutzausrüstung (Vollvi-
sierhelm, Knie- und Ellenbogenschützer, Rückenprotektor,
Handschuhe usw.).
• Nehmen Sie an Fahrtechnikkursen teil, die Sie entspre-
chend der Einsatzbedingung vorbereitet.
• Fragen Sie den Rennveranstalter, Streckenwart und/oder
andere Fahrer nach den aktuellen Streckenbedingungen.
• Erhöhen sie je nach Gebrauch die außerplanmäßigen Ins-
pektionsintervalle.
• Tauschen sie häuger und prophylaktisch den Vorbau aus,
besonders bei dem geringsten Zweifel einer Überlastung
und bei kleinsten Anzeichen eines Defektes.
• Rechnen Sie bei schnellen Abfahrten, Sprüngen, Drops
und anderen extremen Fahrmanövern immer mit Ihren ei-
genen Grenzen und denen Ihrer Ausrüstung.
• Rechnen Sie trotz Schutzausrüstung, viel Übung und lan-
ger Erfahrung immer mit schwersten Verletzungen.
Warnung
Jede Komponente hat ihre Belastungsgrenze, die bei extre-
men Fahrmanövern überschritten werden kann. Bei Überlas-
tung des Vorbaus kann es zu einem Versagen mit Anriss oder
Bruch kommen. Beachten sie folgendes:
• Überschreiten Sie niemals das zulässige System- und Fah-
rergewicht.
• Häuge Inspektionsintervalle, besonders nach einer Situ-
ation mit besonders oder unerwartet großer Kraeinwir-
kung, zum Beispiel Fahrfehler mit Sturzfolge.
• Im Zweifel sollte prophylaktisch das möglicherweise be-
schädigte Bauteil ausgetauscht werden, besonders nach
einer Situation mit besonders großer oder unerwartet gro-
ßer Kraeinwirkung, zum Beispiel Fahrfehler mit Sturzfol-
ge.
• Im geringsten Zweifel sollten Sie Ihren SQlab Fachhändler
um Rat fragen.
• Nach dem Austausch eines nicht sofort als defekt erkenn-
baren Bauteiles, muss das (möglicherweise) geschädigte
Teil zum Schutze Dritter zweifelslos und nicht wiederver-
wendbar gemacht werden.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 8

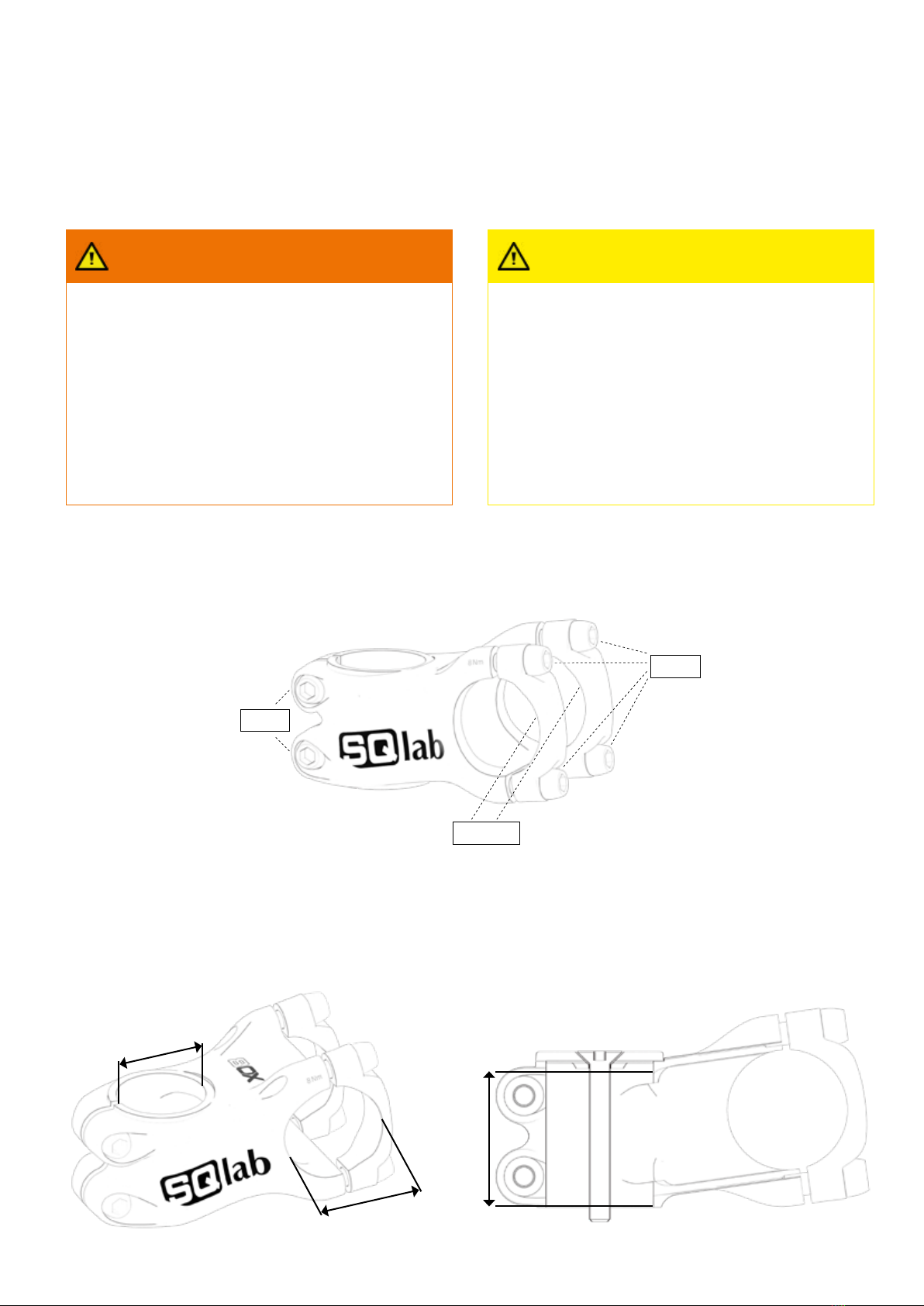

Montage
Montage des Vorbaus
Der Lieferumfang des 8OX Vorbaus besteht aus einem Vorbau, 6 Schrauben (4 x M6x18; 2 x M6x16) und zwei Klemmen zur Befestigung
des Lenkers im Vorbau (Abb.1). Eine Ahead Kappe ist im Lieferumfang nicht enthalten. Der Lieferumfang des 8OX Trial Fabio Wibmer
besteht aus einem Vorbau, 6 Schrauben (6x M4x18) und einer Klemme zur Befestigung des Lenkers im Vorbau. Eine Ahead Kappe ist im
Lieferumfang nicht enthalten.
Warnung
Falsch montierte Komponenten stellen eine erhebliche Ge-
fahr dar.
• Sie müssen die Anweisungen und Hinweise der Bedie-
nungsanleitung gelesen und Verstanden haben, bevor Sie
mit der Montage beginnen.
• Wenn Sie Fragen zum Einbau dieser Komponenten haben,
wenden Sie sich an Ihren SQlab Fachhändler oder lassen
Sie den Vorbau durch einen erfahrenen Mechaniker bei Ih-
rem SQlab Fachhändler montieren.
Vorsicht
Für die Ausstattung eines eMTB, eBikes und Pedelecs müs-
sen teilweise landesspezische Normen, Regeln und Vor-
schrien beachtet werden.
• Beachten Sie in Deutschland den „Leitfaden für Umbauten
an Pedelecs“ des Zweirad-Industrie-Verband e.V. (http://
www.ziv-zweirad.de/) in Zusammenarbeit mit dem Ver-
bund Service und Fahrrad g.e.V. (www.vsf.de) und Zedler
– Institut für Fahrradtechnik und Sicherheit GmbH (www.
zedler.de).
• SQlab 8OX Vorbauten sind NICHT pauschal für schnelle Pe-
delecs (S-Pedelecs, bis 45 km/h) freigegeben.
Lesen Sie vor der Montage aufmerksam die Benutzerinformationen des Lenkers und der Gabel. Sollte es Fragen, Zweifel oder wider-
sprüchliche Vorgaben geben, fragen Sie vor der Montage Ihren SQlab Fachhändler nach Rat.
Der SQlab 8OX Vorbau ist für die Montage an 1 1/8 Zoll Gabelschäen mit einer klemmbaren Länge von mindestens 32 mm und Lenkern
mit einem Durchmesser von 31,8 mm im Klemmbereich vorgesehen (Abb.2; Abb. 3). Achten Sie bei der Verwendung von Headset Spa-
cern darauf, dass der Gabelscha einen Überstand von 32mm (8OX Trial Fabio Wibmer 38mm) hat, damit der Vorbau ordnungsgemäß
geklemmt werden kann (Abb.3). Der Klemmbereich des Lenkers muss mindestens 55 mm breit sein.
M6x16
M6x18
Klemmen
(Abb.1)
(Abb.2)
 /"
Ø , mm
Ø , mm
(Abb.3)
min.  mm

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 9
Hinweis
Hinweis
Bei dem SQlab 8OX Vorbau kann es sein, dass der Lenker durch spezielle Konstruk-
tionsmerkmale durch leichten Druck in den Vorbau einrastet und dort gehalten wird.
Für die Montage des Vorbaus wird neben Montage- und Mechanik Grundkenntnissen, ein 4/5 mm Innensechskant Schlüssel und ein
entsprechender 4/5 mm Drehmomentschlüssel benötigt. Für die Montage der Ahead-Kappe wird gegebenenfalls ein weiterer Innen-
sechskant Schlüssel benötigt.
Zur Montage des SQlab 8OX Vorbaus lösen sie die Schrauben des Vorbaus leicht an und stecken Sie den Vorbau auf den Gabelscha,
achten Sie hierbei drauf, dass der Vorbau mindestens 2 mm Überstand haben muss um die Ahead-Kappe montieren zu können. (Abb. 4)
Montieren Sie nun eine für Ihren Gabelscha und Vorbau passende Ahead-Kappe und stellen Sie mit dieser das Lagerspiel ein.
Beachten Sie hierbei unbedingt, dass die Aheadschraube lediglich der Einstellung des Lagerspiels dient. Ziehen Sie diese also bei
gelösten Vorbauklemmschrauben nur so fest an, dass beim hin und her wackeln des Vorderrades bei gezogener Bremse kein Lagerspiel
mehr wahrzunehmen ist. Beachten Sie zur korrekten Einstellung des Lagerspiels unbedingt die Montageanleitung Ihrer Gabel und Ihres
Steuersatzes.
Nachdem Sie das Lagerspiel ihres Steuersatzes eingestellt haben, ziehen Sie die Schaklemmschrauben nun wechselseitig in kleinen
Schritten bis zu dem, falls nicht anderweitig zum Beispiel vom Gabelscha limitierten, angegebenen Drehmoment von 8 Nm (6 Nm 8OX
Trial Fabio Wibmer) an und prüfen Sie den Vorbau anschließend auf seine Verdreh Sicherheit.
Zur Montage des Lenkers schrauben Sie die Klemmung des Vorbaus ganz ab, achten Sie bei Ihrem Lenker auf den korrekten Klemm-
durchmesser von 31,8 mm sowie einen Klemmbereich von mindestens 55mm!
Stecken Sie den Lenker nun mittig ausgerichtet in den Vorbau.
(Abb.4)

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 10
Stellen Sie den gewünschten Winkel des Lenkers um seine Querachse ein. Anschließend ziehen Sie alle vier Klemmschrauben wech-
selseitig in kleinen Schritten bis zum, falls nicht anderweitig zum Beispiel vom Lenker limitierten, angegebenen Drehmoment von 8 Nm
(6 Nm SQlab 8OX Trial Fabio Wibmer) an.
Warnung
Achten Sie beim Klemmen ihres Lenkers, auf den korrekten Durchmesser von 31,8
mm und auf das vom Hersteller vorgegebene maximale Anzugsmoment, sollte dieses
8 Nm (6 Nm 8OX Trial Fabio Wibmer) überschreiten so ist der Vorbau nicht mit diesem
Lenker kompatibel. Beim Überschreiten des Anzugmoments kann es zu Faserrissen
oder Einschnürungen kommen, die ein Lenkerversagen mit Sturzfolge verursachen
können.
Warnung
Bereits eine kurze Fahrt mit einer oder mehrerer lockerer Schrauben im Vorbau kann
den Lenker beziehungsweise den Gabelscha und den Steuersatz so stark beschädi-
gen, dass diese nicht mehr gefahrlos benutzt werden können.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 11
eBike Ready
E-Bikes und Pedelecs mit CE-Zeichen und einer Tretunterstützung bis 25 km/h fallen unter die Maschinenrichtlinie, daher dürfen Bauteile
dieser Fahrräder nicht ohne weiteres ausgetauscht oder verändert werden. Um Klarheit zu schaen, wurde von den Verbänden Zwei-
rad-Industrie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungs-
verband Fahrrad (BIV) ein gemeinsamer Leitfaden zum Bauteiletausch an E-Bikes / Pedelecs 25 veröentlicht.
Was Fahrradhändler und -werkstätten an diesen Fahrzeugen verändern dürfen, und bei welchen Bauteilen sie die Freigabe der Fahrzeug-
hersteller bzw. der Systemanbieter einholen müssen, ist durch den Leitfaden klar geregelt und kann somit als Handlungsempfehlung
eingestu werden.
Ein Tausch der SQlab 8OX Vorbauten mit der Auszeichnung eBike Ready an Pedelec25 ist auf Grundlage der Handlungsempfehlung
„Leitfaden für den Bauteile- tausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ der Verbände
Zweirad-Industrie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesin-
nungsverband Fahrrad (BIV) möglich, soweit die Zug- und/oder Leitungslängen nicht verändert werden müssen. Innerhalb der originalen
Zuglängen sollte eine Veränderung der Sitzposition im Sinne des Verbrauchers möglich sein. Darüber hinaus verändert sich die Lastver-
teilung am Rad erheblich und führt potentiell zu kritischen Lenkeigenschaen.
Auf unserer Website www.sq-lab.com/service/downloads/ nden Sie im Servicebereich unter Downloads ein Dokument mit der Be-
zeichnung eBike Ready. Dort nden Sie detaillierte Informationen zum Bauteiltausch an Pedelec25, sowie den Leitfaden für den Bau-
teiletausch der Verbände Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), dem Zedler-Institut und dem Bundesin-
nungsverband Fahrrad (BIV).
Achtung: Der SQlab Vorbau 8OX Trial Fabio Wibmer ist ein speziell für Trial Räder konstruierter Vorbau. Er hat daher keine eBike Ready
Auszeichnung und ist NICHT für die Verwendung an Pedlec und Pedelec geeignet.
Achtung: Der SQlab 8OX Vorbau ist derzeit nicht für schnelle Pedelecs, sogenannte S-Pedelec, freigegeben. An einer Freigabe wird
gearbeitet.
Tausch des SQlab 8OX Vorbau an Pedelec25
Tausch des SQlab 8OX Vorbau an Pedelec45
Inspektion, Wartung
Überprüfen Sie regelmäßig und aufmerksam, speziell nach Stürzen oder sonstigen Situationen mit ungewöhnlich hoher Kraeinwirkung,
die Oberfläche des Vorbaus. Beschädigungen sind schwierig zu erkennen, Verfärbungen, Risse und Wellen in der Oberfläche, sowie kna-
ckende und knarzende Geräusche deuten möglicherweise auf eine Schädigung durch Überlastung hin.
Warnung
• Im Zweifelsfall sollten Sie keinesfalls weiterfahren und unverzüglich Ihren SQlab
Fachhändler fragen.
SQlab Produkte mit der Auszeichnung eBike Ready sind aus Sicht der Funktion, Ergonomie und Betriebsfestigkeit (entsprechend der
Normen DIN EN ISO 4210 und DIN EN ISO 15194) zur Verwendung an Pedelecs in Ihrer jeweiligen ASTM F2043-13 Kategorie geeignet.
Die SQlab Auszeichnung eBike Ready bezieht sich ausschließlich auf die Verwendung an Pedelecs mit einer Tretunterstützung bis
25 km/h. Die eBike Ready Auszeichnung nden Sie sowohl auf der Verpackung, der Bedienungsanleitung sowie der Produktseite ihres
SQlab Produktes.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 12
Technische Daten
Bezeichnung Art.-#
max.
Dreh-
moment
Länge Winkel Gewicht Rise Reach Klemm-
breite
min.
Über-
lappung
Steuerrohr
Lenker
Ø
Steuer-
rohr Ø
SQlab 8OX 35 mm 2313 8 Nm 35 mm 6° 138 g 3,7 mm 34,8 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 5o mm 2063 8 Nm 50 mm 6° 149 g 5,2 mm 49,7 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 6o mm 2064 8 Nm 60 mm 6° 163 g 6,3 mm 59,7 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 7o mm 2065 8 Nm 70 mm 6° 169 g 7,3 mm 69,6 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 8o mm 2066 8 Nm 80 mm 6° 173 g 8,4 mm 79,6 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 9o mm 2067 8 Nm 90 mm 6° 180 g 9,4 mm 89,5 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 100 mm 2068 8 Nm 100 mm 6° 190 g 10,5 mm 99,5 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 110 mm 2069 8 Nm 110 mm 6° 199 g 11,5 mm 109,4 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX 120 mm 2070 8 Nm 120 mm 6° 206 g 12,5 mm 119,3 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 35 mm 2314 8 Nm 35 mm 6° 128 g 3,7 mm 34,8 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 5o mm 2091 8 Nm 50 mm 6° 139 g 5,2 mm 49,7 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 6o mm 2092 8 Nm 60 mm 6° 153 g 6,3 mm 59,7 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 7o mm 2093 8 Nm 70 mm 6° 159 g 7,3 mm 69,6 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 8o mm 2194 8 Nm 80 mm 6° 163 g 8,4 mm 79,6 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX ltd. 9o mm 2195 8 Nm 90 mm 6° 170 g 9,4 mm 89,5 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX
Fabio Wibmer 2357 8 Nm 35 mm 6° 128 g 3,7 mm 34,8 mm 55 mm 32 mm 31,8 mm 28,6 mm
SQlab 8OX Trial
Fabio Wibmer 2355 6 Nm 90 mm 35° 145 g - - 55 mm 38 mm 31,8 mm 28,6 mm
Titan Schrauben Kit 2081
Pflege
Verwenden Sie nur warmes Wasser mit Spülmittel und einen weichen Schwamm oder Tuch.
Warnung
Verwenden Sie keine aggressiven Reinigungsmittel wie z.B. Aceton, Trichloräthylen
oder Ähnliches; dadurch könnte der Lack und das Material angegrien werden.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 13
Sachmängelhaung und Garantie
Die folgende Fachhandel-Garantie tritt neben die gesetzliche Sachmängelhaung Ihres Vertragspartners und berührt diese nicht.
1. Zusätzlich zu der gesetzlichen Sachmängelhaung verlängert die SQlab GmbH auf in Deutschland im Fachhandel gekaue Produkte
die Herstellergarantie von 24 auf 36 Monate.
Im Falle eines auretenden Mangels oder einer Garantieanfrage ist Ihr SQlab Fachhändler Ansprechpartner.
Die folgende Endkunden-Garantie tritt neben die gesetzliche Sachmängelhaung Ihres Vertragspartners und berührt diese nicht.
1. Für irreparable Schäden an ihrem SQlab Produkt, welche durch einen Sturz verursacht wurden, bietet die SQlab GmbH Ihnen
bis 10 Jahre nach Kaufdatum beim Kauf eines neuen SQlab Ersatzproduktes einen Rabatt in Höhe von 50 %. Wenn sie das Crash
Replacement in Anspruch nehmen möchten, senden Sie uns Ihr defektes Produkt an folgende Adresse:
SQlab GmbH
Crash Replacement
Postweg 4
D-82024 Tauirchen
Das ursprünglich gekaue Produkt geht dabei automatisch in das Eigentum der SQlab GmbH über.
SQlab kontaktiert Sie nach eingehender Prüfung bezüglich eines passenden Ersatzproduktes.
Ansprüche aus der Endkunden-Garantie bestehen nur, falls:
• Das SQlab Produkt im SQlab Crash Replacement Programm registriert wurde.
(zu nden auf unserer Website www.sq-lab.com im Servicebereich unter Crash Replacement)
• Der Kauf durch Beleg nachgewiesen werden kann.
• Keine Änderungen am Produkt vorgenommen wurde.
• Der bestimmungsgemäße Gebrauch eingehalten wurde.
• Der Defekt des Vorbaus nicht auf eine unsachgemäße Montage oder mangelnde Wartung zurückzuführen ist.
• Ausgeschlossen sind Schäden durch Verschleiß.
• Die Garantie gilt nur in Deutschland.
Weitergehende Ansprüche des Endkunden gegenüber SQlab GmbH aus dieser Garantie bestehen nicht.
Im Falle eines auretenden Mangels oder einer Garantieanfrage ist die SQlab GmbH Ansprechpartner.
Hinweis
Innerhalb der EU gilt bei allen Kaufverträgen zwischen Privatpersonen und gewerblichen Verkäufern die gesetzliche Sachmängelhaung.
Ab Kaufdatum haben Käufer 2 Jahre lang Gewährleistungsrechte. Im Falle eines auretenden Mangels oder einer Garantieanfrage ist der
SQlab Partner, bei dem Sie das Produkt gekau haben, Ihr Ansprechpartner.
Hinweis
Hinweis
Diese Regelung gilt nur in europäischen Staaten. Erkundigen Sie sich bei Ihrem SQlab
Fachhändler nach eventuell abweichenden Regelungen in Ihrem Land.

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 14
Verschleiß und Lagerung
Fahrräder und deren Komponenten unterliegen einem funktionsbedingten, meist nutzungsabhängigen Verschleiß, wie zum Beispiel der
Abrieb an Reifen, Grien, Bremsbelägen. Umweltbedingter Verschleiß entsteht bei einer Lagerung unter aggressiven Umweltbedingun-
gen, wie zum Beispiel Sonneneinstrahlung, Regen, Wind und Sand.
Verschleiß wird nicht durch die Garantie abgedeckt.
SQlab GmbH, Postweg 4, 82024 Tauirchen, Deutschland
Hersteller und Vertrieb
Hinweis
Hinweis
Lagern Sie Ihren SQlab Vorbau (montiert oder nicht montiert) unter folgenden Bedin-
gungen:
• Keine direkte Sonneneinstrahlung.
• Lagerung bei Temperaturen zwischen -10°C und 40°C.
• Lufeuchtigkeit unter 60%.
Eine Liste unserer nationalen und internationalen Vertriebspartner und Fachhändler nden Sie auf unserer Webseite:
http://www.sq-lab.com
Ausländische Vertriebspartner, Fachhändler und Adressen

SQlab |SPORTS ERGONOMICS |8OX UND 8OX LTD. |EDITION DE 2020-01 |Seite 15
SQlab GmbH
Sports Ergonomics
www.sq-lab.com
Postweg 4
82024 Tauirchen
Germany
Phone [phone]
Fax [phone]
E-Mail [e-mail]

USER
MANUAL
STEM
SQlab 8OX
SQlab 8OX ltd.
SQlab 8OX Fabio Wibmer
SQlab 8OX Trial Fabio Wibmer

SQlab |SPORTS ERGONOMICS |8OX AND 8OX LTD. |EDITION US 2020-01 |Page 2
Notes on the user manual
In the following notes, please pay particular attention to any that are highlighted in colour.
The possible consequences described are not repeated separately for every note!
Note
Note
Indicates a possibly harmful situation. If it is not avoided, the stem or other parts may
be damaged.
Caution
Indicates a potential imminent danger. If it is not avoided, it may cause slight or mi-
nor injuries.
Warning
Indicates a potential imminent danger. If not avoided, it may result in death or severe
injuries.
Danger
Indicates an imminent danger. If not avoided, it will result in death or severe injuries.

SQlab |SPORTS ERGONOMICS |8OX AND 8OX LTD. |EDITION US 2020-01 |Page 3
Table of contents
Product designation ........................................................... 4
Foreword............................................................................ 4
Figure ................................................................................ 4
Intended use...................................................................... 5
Assembly of the stem ......................................................... 8
eBike Ready ...................................................................... 11
Inspection, Maintenance................................................... 11
Care..................................................................................12
Technical information........................................................12
Material defect liability and warranty .................................13
Wear and storage ..............................................................14
Manufacturers and Distributors .........................................14
Foreign distribution partners
Dealers and addresses......................................................14

SQlab |SPORTS ERGONOMICS |8OX AND 8OX LTD. |EDITION US 2020-01 |Page 4
User information
SQlab Stem 8OX and 8OX ltd.
Congratulations on your new SQlab stem. We have developed this mountain bike stem for the highest requirements in terms of ergonom-
ics, weight, appearance and last but not least durability.
The notes on safety information, product-specic information, assembly compatibility and usages contained in this user information are
intended for less expert cyclists but also for bike experts with many years of experience. The chapters "Intended use" and "Installation"
in particular contain product-specic information that may dier from that of similar products. All user information must be read carefully
and observed before assembly and use.
In the further course of the user manual, all stems listed under "Product designation" are summarised as "8OX Stem". Keep this user
manual safe for information purposes, to carry out maintenance or to order spare parts and pass it on when used by a third party or if
the product is sold.
Product designation
Foreword
Image 1: SQlab 8OX stem Image 2: SQlab 8OX ltd. Stem
Figure
Caution
This user information does not replace a qualied bicycle mechanic, nor the experi-
ence and training of one.
• If you are in any doubt, or if you lack the necessary tools or skills, ask your SQlab
dealer for help.
SQlab 8OX  mm, 6° SQlab OX  mm, ° SQlab OX  mm, ° SQlab OX ltd.  mm, °
SQlab 8OX  mm, 6° SQlab 8OX  mm, 6° SQlab 8OX ltd.  mm, 6° SQlab OX ltd.  mm, °
SQlab OX  mm, ° SQlab OX  mm, ° SQlab 8OX ltd.  mm, 6° SQlab 8OX ltd.  mm, 6°
SQlab OX  mm, ° SQlab OX  mm, ° SQlab OX ltd.  mm, ° SQlab 8OX Fabio Wibmer
SQlab 8OX Trial Fabio Wibmer

SQlab |SPORTS ERGONOMICS |8OX AND 8OX LTD. |EDITION US 2020-01 |Page 5
Intended use
Model designation Maximum permissible total weight Use category according
to ASTM F eBike Ready Label
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX ltd.  mm, 6°  kg Category 5 Yes
SQlab 8OX Fabio Wibmer  kg Category 5 Yes
SQlab 8OX Trial
Fabio Wibmer  kg Category 3 No
Image 3: SQlab 8OX Fabio Wibmer Image 4: SQlab 8OX Trial Fabio Wibmer
