SQlab 3OX User manual

BEDIENUNGS-
ANLEITUNG
LENKER
SQlab 3OX
SQlab 3OX Carbon
SQlab 3OX ltd. Camo
SQlab 311 FL-X Carbon

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 2
Hinweise zur Bedienungsanleitung
Achten Sie bitte im Folgenden besonders auf die Hinweise, die farbig hervorgehoben wer-
den. Die beschriebenen möglichen Konsequenzen werden nicht bei jedem Hinweis extra
geschildert!
Hinweis
Hinweis
Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden
wird, kann der Lenker oder andere Teile beschädigt werden.
Vorsicht
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird,
können leichte oder geringfügige Verletzungen die Folge sein.
Warnung
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird,
können Tod oder schwerste Verletzungen die Folge sein.
Gefahr
Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird,
sind Tod oder schwerste Verletzungen die Folge.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 3
Inhaltsverzeichnis
Produktbezeichnung .......................................................... 4
Vorwort.............................................................................. 4
Abbildung.......................................................................... 4
Bestimmungsgemäßer Gebrauch........................................ 5
Montage des Lenkers ......................................................... 7
Steinernut.......................................................................... 8
Montage der Anbaukomponenten....................................... 9
Kürzen der Lenkerbreite.....................................................10
eBike Ready ...................................................................... 11
Inspektion, Wartung..........................................................12
Pflege ...............................................................................12
Technische Daten..............................................................12
Sachmängelhaung und Garantie......................................13
Verschleiß und Lagerung ...................................................14
Hersteller und Vertrieb.......................................................14
Ausländische Vertriebspartner
Fachhändler und Adressen ................................................14

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 4
Benutzerinformation
SQlab Lenker 3OX, 3OX Carbon, 3OX ltd. Camo und 311 FL-X Carbon
Wir gratulieren Ihnen zu Ihrem neuen SQlab Lenker. Wir haben diesen Mountainbike Lenker mit höchsten Anforderungen hinsichtlich
Ergonomie, Gewicht, Bauteilflexibilität, Optik und nicht zuletzt Haltbarkeit entwickelt.
Die in dieser Benutzerinformation enthaltenen Hinweise zur Sicherheit, produktspezische Informationen, Montagekompatibilität und
zum Gebrauch sind sowohl für weniger Sachkundige, aber auch für langjährige Fahrradexperten gedacht. Besonders die Kapitel „Be-
stimmungsgemäßer Gebrauch“ und „Montage“ enthalten produktspezische Hinweise, die sich möglicherweise von denen ähnlicher
Produkte unterscheiden. Die gesamte Benutzerinformation muss vor der Montage und Gebrauch aufmerksam durchgelesen und beach-
tet werden.
Die unter Produktbezeichnung als Aluminium Lenker aufgeführten Lenker werden im Folgenden als SQlab Alu Lenker bezeichnet. Die
unter Produktbezeichnung als Carbon Lenker aufgeführten Lenker werden im Folgenden als SQlab Carbon Lenker bezeichnet.
Bewahren Sie diese zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf und geben Sie diese bei der
Benutzung durch einen Dritten oder einem Verkauf weiter.
Produktbezeichnung
Vorwort
Abbildung
Vorsicht
Diese Benutzerinformation ersetzt nicht den ausgebildeten Zweiradmechaniker und
dessen Erfahrung und Ausbildung.
• Sollten Sie irgendwo im Zweifel sein oder Ihnen das Werkzeug oder zum Beispiel
die handwerklichen Fähigkeiten fehlen, fragen Sie bitte Ihren SQlab Fachhändler
um Hilfe.
Aluminium Lenker
SQlab Lenker OX Low 12°
SQlab Lenker OX Med 12°
SQlab Lenker OX High 12°
SQlab Lenker OX Low 16°
SQlab Lenker OX Med 16°
SQlab Lenker OX High 16°
SQlab OX
SQlab OX ltd. Camo
SQlab OX Carbon
SQlab  FLX Carbon
Carbon Lenker
SQlab Lenker OX Carbon Low 12°
SQlab Lenker OX Carbon Med 12°
SQlab Lenker OX Carbon High 12°
SQlab Lenker OX Carbon Low 16°
SQlab Lenker OX Carbon Med 16°
SQlab Lenker OX Carbon High 16°
SQlab Lenker OX ltd. Camo 9° SQlab Lenker OX FL-X Carbon Low 16°
SQlab Lenker OX FL-X Carbon Med 16°

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 5
Bestimmungsgemäßer Gebrauch
Die SQlab 3OX und SQlab 3OX Carbon Lenker sind ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 5 nach ASTM
F2043-13 oder einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen.
ASTM F2043 Kategorie 5 — Der Einsatzbereich von Fahrrädern und Teilen dieser Kategorie kann zusätzlich zu den
in den Kategorien 1, 2, 3 und 4 genannten Einsatzbedingungen auch für extreme Sprünge und Abfahrten in rauem
Gelände bei Geschwindigkeiten auch über 40 km/h eingesetzt werden.
Umgangssprachlich werden die Einsatzbereiche auch Gravity, Freeride, North-Shore, Slopestyle und Downhill ge-
nannt. Bei diesen Einsatzbereichen ist unbedingt darauf zu achten, dass die Anbauteile nach jeder Fahrt auf mög-
liche Schäden kontrolliert werden. Nicht abgedeckt ist der Einsatzbereich Dirt Jump!
Auf unserer Website www.sq-lab.com nden Sie im Servicebereich unter Downloads eine Auflistung aller Einsatzbereiche nach
ASTM F2043.
Bedenken Sie, dass es sich dabei um einen gefährlichen Extremsport handelt, bei dem es auch bei sehr gutem Fahrkönnen und Stre-
ckenkenntnis zu unerwartet hohen und unvorhergesehen Belastungen kommen kann. Im Extremfall führt das zu einer Überlastung und
Bauteilversagen des Fahrrades und dessen Komponenten, insbesondere des Lenkers. Der genannte Einsatzbereich ist sehr riskant.
Rechnen Sie mit unvermeidbaren Stürzen, Verletzungen und Lähmungen bis hin zum Tod.
Der SQlab 311 FL-X Carbon Lenker ist ausschließlich an Fahrrädern unter den Bedingungen der Kategorie 4 nach ASTM F2043-13 oder
einer niedrigeren Kategorie bei einem maximalen Systemgewicht (Fahrer + Fahrrad + Gepäck) von 120 kg zu gebrauchen.
Fahrräder/Anbauteile dieser Kategorie können zusätzlich zu den in Kategorien 1, 2 und 3 genannten Einsatzbedin-
gungen auch für Abfahrten in rauem Gelände bis zu einer Geschwindigkeit von max. 40 km/h eingesetzt werden.
Sprünge und Drops können hier bis zu einer Höhevon max. 122 cm vorkommen.
Modellbezeichnung Maximales Systemgewicht Einsatzkategorie nach ASTM F eBike Ready Auszeichnung
SQlab 3OX Low 12° 120 kg Kategorie 5 Ja
SQlab 3OX Med 12° 120 kg Kategorie 5 Ja
SQlab 3OX High 12° 120 kg Kategorie 5 Ja
SQlab 3OX Low 16° 120 kg Kategorie 5 Ja
SQlab 3OX Med 16° 120 kg Kategorie 5 Ja
SQlab 3OX High 16° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon Low 12° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon Med 12° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon High 12° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon Low 16° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon Med 16° 120 kg Kategorie 5 Ja
SQlab 3OX Carbon High 16° 120 kg Kategorie 5 Ja
SQlab 3OX ltd. Camo 9° 120 kg Kategorie 5 Ja
SQlab 311 FL-X Carbon Low 16° 120 kg Kategorie 4 Ja
SQlab 311 FL-X Carbon Med 16° 120 kg Kategorie 4 Ja

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 6
Warnung
Abbildung der SQlab Alu Lenker und SQlab Carbon Lenker
in Werbeanzeigen, sozialen Medien, Zeitschrien und Ka-
talogen zeigen häug Fahrer in Extremsituationen, die sehr
gefährlich sind und zu schweren Verletzungen bis zum Tode
führen können. Bei den abgebildeten Fahrern handelt es
sich meist um Pros, mit sehr großer Erfahrung und jahre-
langer Übung. Versuchen Sie nicht ohne die notwendige Er-
fahrung und Übung diese Fahrmanöver nachzustellen.
• Tragen Sie immer eine geeignete Schutzausrüstung (Vollvi-
sierhelm, Knie- und Ellenbogenschützer, Rückenprotektor,
Handschuhe usw.).
• Nehmen Sie an Fahrtechnikkursen teil, die Sie entspre-
chend der Einsatzbedingung vorbereitet.
• Fragen Sie den Rennveranstalter, Streckenwart und/oder
andere Fahrer nach den aktuellen Streckenbedingungen.
• Erhöhen Sie je nach Gebrauch die außerplanmäßigen Ins-
pektionsintervalle.
• Tauschen Sie häuger und prophylaktisch den Lenker aus,
besonders bei dem geringsten Zweifel einer Überlastung
und bei kleinsten Anzeichen eines Defektes.
• Rechnen Sie bei schnellen Abfahrten, Sprüngen, Drops
und anderen extremen Fahrmanövern immer mit Ihren ei-
genen Grenzen und denen Ihrer Ausrüstung.
• Rechnen Sie trotz Schutzausrüstung, viel Übung und lan-
ger Erfahrung immer mit schwersten Verletzungen.
Warnung
Jede Komponente hat ihre Belastungsgrenze, die bei extre-
men Fahrmanövern überschritten werden kann. Bei Überlas-
tung des Lenkers kann es zu einem Versagen mit Anriss oder
Bruch kommen. Beachten sie folgendes:
• Überschreiten Sie niemals das zulässige System- und Fah-
rergewicht.
• Häuge Inspektionsintervalle, besonders nach einer Situ-
ation mit besonders oder unerwartet großer Kraeinwir-
kung, zum Beispiel Fahrfehler mit Sturzfolge.
• Im Zweifel sollte prophylaktisch das möglicherweise be-
schädigte Bauteil ausgetauscht werden, besonders nach
einer Situation mit besonders großer oder unerwartet gro-
ßer Kraeinwirkung, zum Beispiel Fahrfehler mit Sturzfol-
ge.
• Im geringsten Zweifel sollten Sie Ihren SQlab Fachhändler
um Rat fragen.
• Nach dem Austausch eines nicht sofort als defekt erkenn-
baren Bauteiles, muss das (möglicherweise) geschädigte
Teil zum Schutze Dritter zweifelslos und nicht wiederver-
wendbar gemacht werden.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 7
Montage
Montage des Lenkers
Die SQlab Alu Lenker und SQlab Carbon Lenker sind für die Montage in allen konventionellen Aluminium-Vorbauten mit einem Len-
kerklemmdurchmesser von 31.8 mm in Kombination mit 2- und 4-Schraubenklemmungen vorgesehen. Die Klemmbreite des Vorbaus darf
46 mm nicht unter- und 58 mm nicht überschreiten.
Lesen Sie vor der Montage aufmerksam die Benutzerinformationen des Vorbaus und der am Lenker anzubringenden Anbaukomponen-
ten (Schalt- und Bremshebel, Grie, Remotehebel usw.). Sollte es Fragen, Zweifel oder widersprüchliche Vorgaben geben, fragen Sie vor
der Montage Ihren SQlab Fachhändler nach Rat.
Für die Montage des Lenkers wird neben Montage- und Mechanikgrundkenntnissen, das durch den Vorbau vorgegebene Werkzeug
(meist 4 mm oder 5 mm Innensechskant Schlüssel) und ein entsprechender Drehmomentschlüssel benötigt.
Benetzen Sie die gesäuberten und fettfreien Klemmflächen des Lenkers und des Vorbaus mit der mitgelie-
ferten SQlab Montagepaste und platzieren Sie den Lenker mittig im Vorbau. Die Montagepaste erhöht die
gewünschte Reibkra zwischen den zu montierenden Komponenten, so dass das Schraubenanziehmoment
nicht höher als erforderlich angezogen werden muss.
Stecken Sie die Schalt- und Bremshebel und falls vorhanden den Remote- bzw. Lockouthebel in der richtigen
Reihenfolge auf den Lenker, jedoch ohne die Befestigungsschrauben festzuziehen.
Montieren Sie jetzt den Lenker am Vorbau und xieren Sie den Lenker mit dem Vorbaudeckel, ziehen Sie dabei die Schrauben zu diesem
Zeitpunkt erst mit einem niedrigen Anzugsmoment an.

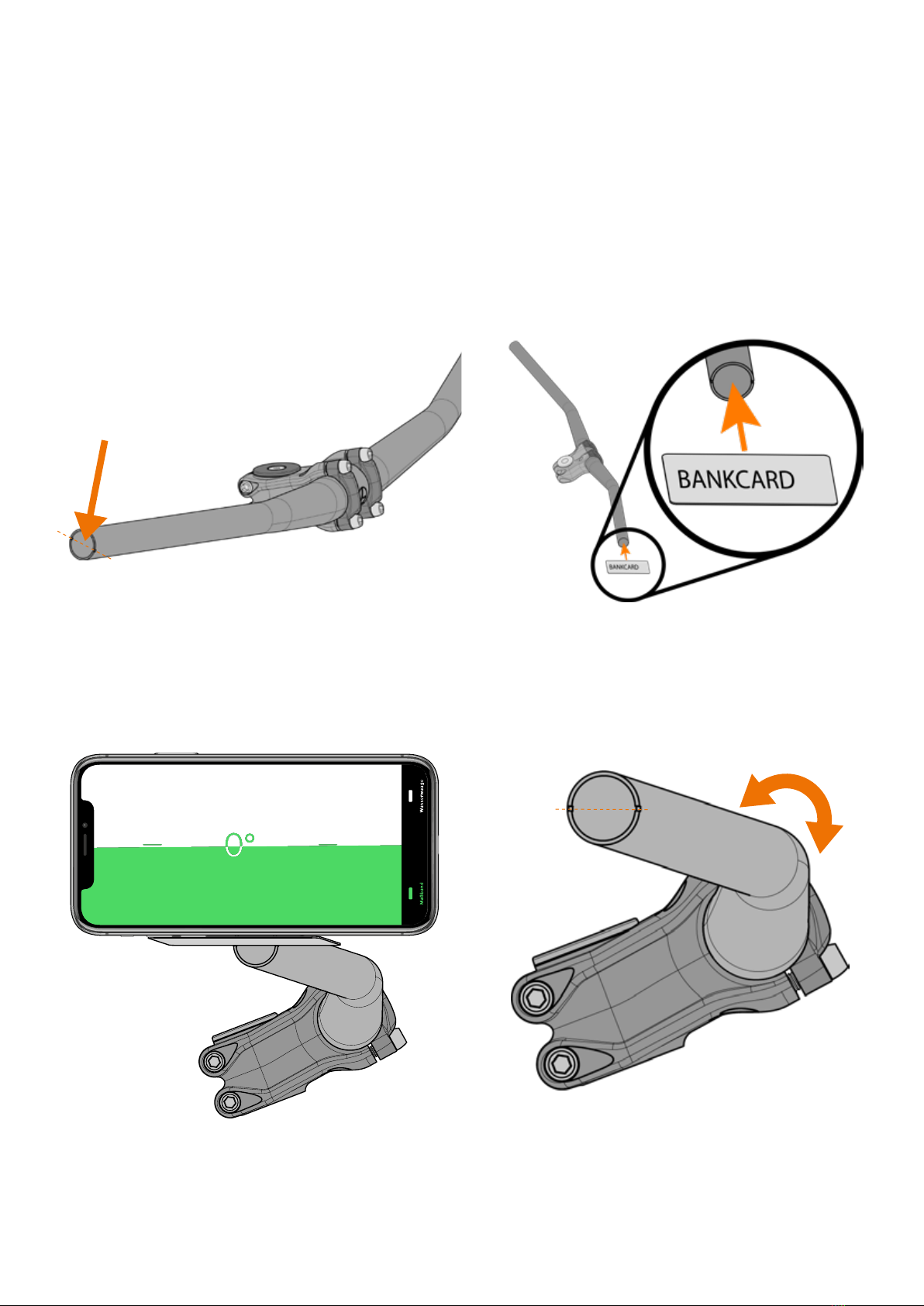

Stellen Sie den gewünschten Winkel des Lenkers um seine Querachse ein. Anschließend ziehen Sie die Klemmschrauben entsprechend
der Drehmomentvorgaben des jeweiligen Vorbaumodells und der Reihenfolge zum Anziehen der Schrauben des Klemmdeckels an. Falls
Ihrem Vorbau keine Angaben bezüglich des Drehmoments und der Reihenfolge zum Anziehen beiliegen, wenden Sie sich an Ihren SQlab
Fachhändler.
Bei SQlab 3OX-Vorbauten und einigen anderen Vorbauten schnappt der Lenker durch
spezielle Konstruktionsmerkmale durch leichten Druck in den Vorbau ein und wird dort
gehalten.
Information
Abbildung 2:
SQlab Montagepaste
Warnung
Achten Sie bei 30X, 30X Carbon und
3OX ltd. Camo auf die Lenkerbreit von
780 mm.
Der 311 FL-X Carbon ist insgesamt 740
mm breit. Falls der an Ihrem Fahrrad
verbaute Lenker schmaler ist, ist fol-
gendes zu beachten:
• Breitere Lenker verändern die Len-
keigenschaen ihres Fahrrades.
• Durch die veränderte Breite des Len-
kers können höhere Kräe am Vor-
bau wirken.
• Lenker mit veränderten Breiten kön-
nen am Rahmen anschlagen und
diesen gegebenenfalls beschädi-
gen.
Warnung
Falsch montierte Komponenten stel-
len eine erhebliche Gefahr dar.
• Sie müssen die Anweisungen und
Hinweise gelesen und Verstanden
haben, bevor Sie mit der Montage
beginnen.
• Wenn Sie Fragen zum Einbau dieser
Komponenten haben, wenden Sie
sich an Ihren SQlab Fachhändler
oder lassen Sie den Lenker durch
einen erfahrenen Mechaniker bei Ih-
rem SQlab Fachhändler montieren.
Vorsicht
Für die Ausstattung eines eMTB, eBi-
kes und Pedelecs müssen teilweise
landesspezische Normen, Regeln
und Vorschrien beachtet werden.
• Beachten Sie in Deutschland den
„Leitfaden für Umbauten an Pe-
delecs“ des Zweirad-Industrie-Ver-
band e.V. (http://www.ziv-zweirad.
de/) in Zusammenarbeit mit dem
Verbund Service und Fahrrad g.e.V.
(www.vsf.de) und Zedler – Institut
für Fahrradtechnik und Sicherheit
GmbH (www.zedler.de).
• SQlab Alu Lenker und SQlab Car-
bon Lenker sind NICHT pauschal für
schnelle Pedelecs (S-Pedelecs, bis
45km/h) freigegeben.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 8
Steinernut
Die SQlab Alu Lenker und SQlab Carbon Lenker zeichnen sich durch ihren Backsweep, Upsweep, den Rise und ihre Lenkerbreite, sprich
den geometrischen Winkeln und Abmessungen aus.
Dementsprechend wichtig für die richtige Ergonomie ist die Einstellung des Lenkers im Vorbau.
Um die Grundeinstellung vorzunehmen, ist auf der Vorderseite der Lenkermitte eine Skala aufgebracht, die waagrecht nach vorne zeigen
sollte.
Da die Skala, bzw. das Fadenkreuz nicht immer einfach und eindeutig zu erkennen ist, haben wir auf die Idee von Sascha Steiner hin,
dem Chefredakteur des Schweizer Ride Magazin, eine waagrechte Nut in das rechte Lenkerende gefräst. In diese Nut kann man zum
Einstellen des Lenkers eine Kreditkarte oder ähnliches stecken.
Während das Fahrrad auf ebenem Grund steht, verdreht man den Lenker zur Grundeinstellung dann so weit, dass die Karte waagrecht
steht. Das ist mit dem Auge recht gut zu erkennen, man könnte das aber auch mit einer entsprechenden Wasserwaagen-App auf dem
Smartphone überprüfen.
Von dort aus kann man den Lenker nach Belieben zum variieren des Upsweeps, Backsweeps und dem Reach etwas nach vorne oder
hinten verdrehen.
Steinernut

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 9
Montage der Anbaukomponenten
Montieren Sie jetzt die noch fehlenden Komponenten am Lenker (z.B. Tacho, Grie und Innerbarends).
Um das Schraubenanziehmoment niedrig zu halten und dennoch ein Verdrehen der Komponenten zu vermeiden, benutzen Sie bei der
Montage der Brems- und Schalthebel, Innerbarends (falls vorhanden) und der Grie ebenfalls die mitgelieferte Montagepaste.
Warnung
Das Anziehmoment der Klemmschrauben am Vorbau ist abhängig vom Vorbaumo-
dell. Verwenden Sie jedoch keinen Vorbau bei dem das Anziehmoment der Schrau-
ben an der Lenkerklemmung laut Hersteller mit mehr als 8 Nm angegeben ist. Beim
Überschreiten des Anziehmomentes kann es zu Faserrissen oder Einschnürungen
kommen, die ein Lenkerversagen mit Sturzfolge verursachen können.
Hinweis
Hinweis
Ausdrücklich erlaubt sind Innerbarends aus Kunststo, die zwischen Bremshebel
und Gri montiert werden. Zum Beispiel die SQlab Innerbarends 411. Nicht erlaubt
sind Innerbarends mit einer Klemmung aus Aluminium.
Kontrollieren Sie nach 20-50 km und danach mindestens 1/4-jährlich dasSchrauben-
anzugsmoment der Klemmschrauben am Vorbau auf das oben genannte Drehmo-
ment und ziehen Sie diese bei Bedarf nach. Achten Sie beim Kontrollieren auch dar-
auf, das maximale Anziehmoment nicht zu überschreiten.
Warnung
Scharantige, ungünstig gestaltete
und platzierte Komponenten, sowie
solche, die mit einer höher als 6Nm
angegebenen Schraubenanziehkra
am Lenker montiert werden sollen,
können Faserrisse, Kerben und Ein-
schnürungen erzeugen.
• Montieren Sie niemals Komponen-
ten, die in den Biegungen des Len-
kers geklemmt werden.
• Montieren Sie keine Lenkerhörn-
chen bzw. Barends, die außerhalb
der Lenkergrie oder innerhalb der
Bremshebel montiert werden.
• Vermeiden Sie die Montage solcher
Komponenten.
Warnung
Ungünstig gestaltete Klemmmechanismen einiger Anbaukomponenten sind nicht
kompatibel zu unseren Carbonlenkern. Es könnte trotz Einhaltung der Schrauben-
anziehkräe zu Faserrissen und Delaminationen kommen. Verwenden Sie niemals
Komponenten mit den folgenden Merkmalen:
• Asymmetrischer Klemmschlitz
• Innenliegender Klemmschlitz
• Segmentklemmung
Abb: Asymmetrische Klemmung, geschlossene Klemmringe mit innenliegendem Klemmschlitz
und Segmentklemmung.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 10

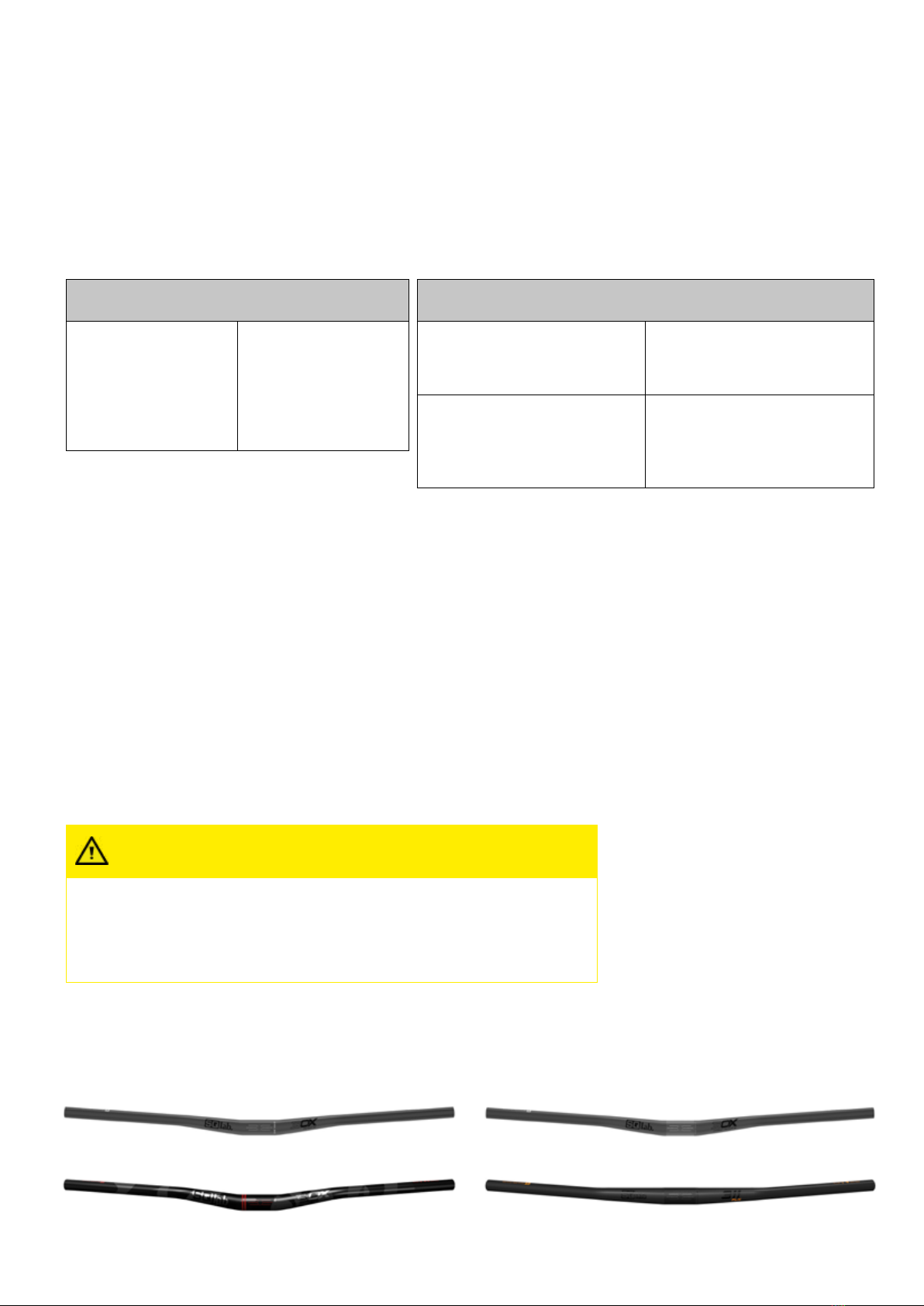

Kürzen der Lenkerbreite
Das Kürzen der Gesamtbreite Ihrer SQlab Alu Lenker und SQlab Carbon Lenker ist möglich, muss jedoch je nach Material des jeweiligen
Modells unterschiedlich durchgeführt werden:
SQlab Alu Lenker SQlab Carbon Lenker
Die SQlab Alu Lenker können mit einer feinzahnigen Metallsäge oder ei-
nem Rohrschneider (auf max. 720 mm) gekürzt werden. Nach dem kürzen
entgraten Sie das Lenkerende.
Die SQlab Carbon Lenker können mit einer feinzahnigen Metallsäge
(auf max. 720 mm) gekürzt werden.
Warnung
Bereits eine kurze Fahrt mit einer oder mehrerer lockerer Schrauben im Vorbau oder
an den Anbaukomponenten können den Lenker so stark beschädigen, dass er nicht
mehr gefahrlos benutzt werden kann.
• Fahren Sie nie mit einem lockeren Lenker.
Vorsicht
• Beachten Sie, dass Sie durch das Kürzen der Lenkerbreite möglicherweise die Fahr-
und Lenkeigenschaen des Fahrrads beeinflussen.
• Achten Sie vor dem ersten Gebrauch auf landesspezische Normen, Regeln und
Vorschrien, die gegebenenfalls ein Mindest- und Höchstmaß für die Lenkerbreite
vorschreiben.
Warnung
Verwenden Sie zum Kürzen von SQlab Carbon Lenkern keinesfalls einen Rohrschnei-
der, wie er zum Beispiel zum Kürzen von Aluminiumlenkern verwendet wird. Das ver-
stärkte Carbon-Geflecht würde dabei Schaden nehmen.
• Benutzen Sie eine feinzahnige Säge.
Warnung
Nehmen Sie außer dem Kürzen der Lenkerenden keine Änderungen am Lenker vor.
Insbesondere dürfen keine Bohrungen, Lackierungen oder sonstige Veränderung ir-
gendwelcher Form vorgenommen werden.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 11
E-Bikes und Pedelecs mit CE-Zeichen und einer Tretunterstützung bis 25 km/h fallen unter die Maschinenrichtlinie, daher dürfen Bauteile
dieser Fahrräder nicht ohne weiteres ausgetauscht oder verändert werden. Um Klarheit zu schaen, wurde von den Verbänden Zwei-
rad-Industrie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungs-
verband Fahrrad (BIV) ein gemeinsamer Leitfaden zum Bauteiletausch an E-Bikes / Pedelecs 25 veröentlicht.
Was Fahrradhändler und -werkstätten an diesen Fahrzeugen verändern dürfen und bei welchen Bauteilen sie die Freigabe der Fahrzeug-
hersteller bzw. der Systemanbieter einholen müssen, ist durch den Leitfaden klar geregelt und kann somit als Handlungsempfehlung
eingestu werden.
Ein Tausch der SQlab Alu Lenker und SQlab Carbon Lenker an Pedelec25 ist auf Grundlage der Handlungsempfehlung „Leitfaden für
den Bauteiletausch bei CE-gekennzeichneten E-Bikes/Pedelecs mit einer Tretunterstützung bis 25 km/h“ der Verbände Zweirad-Indus-
trie-Verband (ZIV) und Verbund Service und Fahrrad (VSF) in Zusammenarbeit mit dem Zedler-Institut und dem Bundesinnungsverband
Fahrrad (BIV) möglich, soweit die Zug- und/oder Leitungslängen nicht verändert werden müssen. Innerhalb der originalen Zuglängen
sollte eine Veränderung der Sitzposition im Sinne des Verbrauchers möglich sein. Darüber hinaus verändert sich die Lastverteilung am
Rad erheblich und führt potentiell zu kritischen Lenkeigenschaen.
Auf unserer Website www.sq-lab.com/service/downloads/ nden Sie im Servicebereich unter Downloads ein Dokument mit der Be-
zeichnung eBike Ready. Dort nden Sie detaillierte Informationen zum Bauteiltausch an Pedelec25, sowie den Leitfaden für den Bau-
teiletausch der Verbände Zweirad-Industrie-Verband (ZIV), Verbund Service und Fahrrad (VSF), dem Zedler-Institut und dem Bundesin-
nungsverband Fahrrad (BIV).
Achtung: SQlab Lenker und Vorbauten sind derzeit nicht für schnelle Pedelecs, sogenannte S-Pedelec, freigegeben. An einer Freigabe
wird gearbeitet.
Tausch der SQlab Alu Lenker und SQlab Carbon Lenker an Pedelec25
Tausch der SQlab Alu Lenker und SQlab Carbon Lenker an Pedelec45
eBike Ready
SQlab Produkte mit der Auszeichnung eBike Ready sind aus Sicht der Funktion, Ergonomie und Betriebsfestigkeit (entsprechend der
Normen DIN EN ISO 4210 und DIN EN ISO 15194) zur Verwendung an Pedelecs in Ihrer jeweiligen ASTM F2043-13 Kategorie geeignet.
Die SQlab Auszeichnung eBike Ready bezieht sich ausschließlich auf die Verwendung an Pedelecs mit einer Tretunterstützung bis
25 km/h. Die eBike Ready Auszeichnung nden Sie sowohl auf der Verpackung, der Bedienungsanleitung sowie der Produktseite ihres
SQlab Produktes.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 12
Technische Daten
Bezeichnung Art.-# Gewicht (g) Rise (mm) Backsweep (°) Upsweep (°)
SQlab 3OX Low 12° 2051 ab 325 g 15 12 4
SQlab 3OX Med 12° 2052 30 12 4
SQlab 3OX High 12° 2053 45 12 4
SQlab 3OX Low 16° 2054 ab 325 g 15 16 4
SQlab 3OX Med 16° 2055 30 16 4
SQlab 3OX High 16° 2056 45 16 4
SQlab 3OX Carbon Low 12° 2057 ab 235 g 15 12 4
SQlab 3OX Carbon Med 12° 2058 30 12 4
SQlab 3OX Carbon High 12° 2059 45 12 4
SQlab 3OX Carbon Low 16° 2060 ab 235 g 15 16 4
SQlab 3OX Carbon Med 16° 2061 30 16 4
SQlab 3OX Carbon High 16° 2062 45 16 4
SQlab 3OX ltd. Camo 9° 2312 235 g 30 9 4
SQlab 311 FL-X Carbon Low 16° 2164 ab 199 g 15 16 4
SQlab 311 FL-X Carbon Med 16° 2165 30 16 4
Inspektion, Wartung
Pflege
Überprüfen Sie regelmäßig und aufmerksam, speziell nach Stürzen oder sonstigen Situationen mit ungewöhnlich hoher Kraeinwirkung,
die Oberfläche des Lenkers. Beschädigungen sind schwierig zu erkennen. Verfärbungen, Risse und Wellen in der Oberfläche, sowie kna-
ckende und knarzende Geräusche deuten möglicherweise auf eine Schädigung durch Überlastung hin.
Verwenden Sie nur warmes Wasser mit Spülmittel und einen weichen Schwamm oder Tuch.
Warnung
• Von der Bremse ausgetretene Bremsflüssigkeit ist sofort mit genügend Wasser zu
entfernen.
• Im Zweifelsfall sollten Sie keinesfalls weiterfahren und unverzüglich Ihren SQlab
Fachhändler fragen.
Warnung
Verwenden Sie keine aggressiven Reinigungsmittel wie z.B. Aceton, Trichloräthylen
oder Ähnliches; dadurch könnte der Lack und das Material angegrien werden.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 13
Sachmängelhaung und Garantie
Die folgende Fachhandel-Garantie tritt neben die gesetzliche Sachmängelhaung Ihres Vertragspartners und berührt diese nicht.
1. Zusätzlich zu der gesetzlichen Sachmängelhaung verlängert die SQlab GmbH auf in Deutschland im Fachhandel gekaue Produkte
die Herstellergarantie von 24 auf 36 Monate.
Im Falle eines auretenden Mangels oder einer Garantieanfrage ist Ihr SQlab Fachhändler Ansprechpartner.
Die folgende Endkunden-Garantie tritt neben die gesetzliche Sachmängelhaung Ihres Vertragspartners und berührt diese nicht.
1. Für irreparable Schäden an ihrem SQlab Produkt, welche durch einen Sturz verursacht wurden, bietet die SQlab GmbH Ihnen
bis 10 Jahre nach Kaufdatum beim Kauf eines neuen SQlab Ersatzproduktes einen Rabatt in Höhe von 50%. Wenn Sie das Crash
Replacement in Anspruch nehmen möchten, senden Sie uns Ihr defektes Produkt an folgende Adresse:
SQlab GmbH
Crash Replacement
Postweg 4
D-82024 Tauirchen
Das ursprünglich gekaue Produkt geht dabei automatisch in das Eigentum der SQlab GmbH über.
SQlab kontaktiert Sie nach eingehender Prüfung bezüglich eines passenden Ersatzproduktes.
Ansprüche aus der Endkunden-Garantie bestehen nur, falls:
• Das SQlab Produkt im SQlab Crash Replacement Programm registriert wurde.
(zu nden auf unserer Website www.sq-lab.com im Servicebereich unter Crash Replacement)
• Der Kauf durch Beleg nachgewiesen werden kann.
• Keine Änderungen am Produkt vorgenommen wurde.
• Der bestimmungsgemäße Gebrauch eingehalten wurde.
• Der Defekt des Lenkers nicht auf eine unsachgemäße Montage oder mangelnde Wartung zurückzuführen ist.
• Ausgeschlossen sind Schäden durch Verschleiß.
• Die Garantie gilt nur in Deutschland.
Weitergehende Ansprüche des Endkunden gegenüber SQlab GmbH aus dieser Garantie bestehen nicht.
Im Falle eines auretenden Mangels oder einer Garantieanfrage ist die SQlab GmbH Ansprechpartner.
Hinweis
Innerhalb der EU gilt bei allen Kaufverträgen zwischen Privatpersonen und gewerblichen Verkäufern die gesetzliche Sachmängelhaung.
Ab Kaufdatum haben Käufer 2 Jahre lang Gewährleistungsrechte. Im Falle eines auretenden Mangels oder einer Garantieanfrage ist der
SQlab Partner, bei dem Sie das Produkt gekau haben, Ihr Ansprechpartner.
Hinweis
Hinweis
Diese Regelung gilt nur in europäischenStaaten. Erkundigen Sie sich bei Ihrem SQlab
Fachhändler nach eventuell abweichenden Regelungen in Ihrem Land.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 14
Verschleiß und Lagerung
Fahrräder und deren Komponenten unterliegen einem funktionsbedingten, meist nutzungsabhängigen Verschleiß, wie zum Beispiel der
Abrieb an Reifen, Grien, Bremsbelägen. Umweltbedingter Verschleiß entsteht bei einer Lagerung unter aggressiven Umweltbedingun-
gen, wie zum Beispiel Sonneneinstrahlung, Regen, Wind und Sand.
Verschleiß wird nicht durch die Garantie abgedeckt.
SQlab GmbH, Postweg 4, 82024 Tauirchen, Deutschland
Hersteller und Vertrieb
Hinweis
Hinweis
Lagern Sie Ihren SQlab Lenker (montiert oder nicht montiert) unter folgenden Bedingun-
gen:
• Keine direkte Sonneneinstrahlung.
• Lagerung bei Temperaturen zwischen -10°C und 40°C.
• Lufeuchtigkeit unter 60%.
Eine Liste unserer nationalen und internationalen Vertriebspartner und Fachhändler nden Sie auf unserer Webseite:
http://www.sq-lab.com
Ausländische Vertriebspartner, Fachhändler und Adressen

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO UND 311 FL-X CARBON |EDITION DE 2019-02 |Seite 15
SQlab GmbH
Sports Ergonomics
www.sq-lab.com
Postweg 4
82024 Tauirchen
Germany
Phone +49(0)89 - 666 10 46-0
Fax [phone]
E-Mail [e-mail]

SQlab 3OX
SQlab 3OX Carbon
SQlab 3OX ltd. Camo
SQlab 311 FL-X Carbon
USER
MANUAL
HANDLE-
BARS

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO AND 311 FL-X CARBON |EDITION US 2019-02 |Page 2
Notes on the user manual
Please pay special attention to the notes below, that are highlighted in colour.
The possible consequences described are not explained separately for each note!
Note
Note
Indicates a possibly harmful situation. If it is not avoided, the handlebars or other
parts may be damaged.
Caution
Indicates a potential danger. If it is not avoided, it may cause slight or minor inju-
ries.
Warning
Indicates a potential danger. If not avoided, this may result in death or severe inju-
ries.
Danger
Indicates an immediate danger. If not avoided, this will result in death or severe inju-
ries.

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO AND 311 FL-X CARBON |EDITION US 2019-02 |Page 3
Table of contents
Product designation........................................................... 4
Foreword............................................................................ 4
Figure ................................................................................ 4
Intended use...................................................................... 5
Assembly of the handlebars ............................................... 7
Steiner nut......................................................................... 8
Assembly of the add-on components .................................. 9
shortening the handlebar width.........................................10
eBike Ready ...................................................................... 11
Inspection, Maintenance...................................................12
Care..................................................................................12
Technical information........................................................12
Material defect liability and warranty .................................13
Wear and storage ..............................................................14
Manufacturers and distributors..........................................14
Foreign distribution partners
Dealers and addresses......................................................14

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO AND 311 FL-X CARBON |EDITION US 2019-02 |Page 4
User Information
SQlab Handlebar 3OX, 3OX Carbon, 3OX ltd. Camo und 311 FL-X Carbon
Congratulations on your new SQlab handlebars. We have developed these mountain bike handlebars with the highest requirements
regarding ergonomics, weight, component flexibility, appearance and last but not least durability.
The notes on safety information, product-specic information, assembly compatibility and usages contained in this user information are
intended for less expert cyclists but also for bike experts with many years of experience. The chapters „Intended use“ and „Installation“
in particular contain product-specic information that may dier from that of similar products. All user information must be carefully read
and observed before installation and use.
The handlebars listed under the product name as aluminum handlebars are referred to as SQlab aluminum handlebars in the following.
The handlebars listed under product name as carbon handlebars are hereinaer referred to as SQlab carbon handlebars.
Please keep this Manual in a safe place for maintenance work or spare parts orders and pass it on to a third party using them or a buyer.
Product designation
Foreword
Figure
Caution
This user information does not replace a qualied bicycle mechanic, nor the experi-
ence and training of one.
• If you are in any doubt, or if you lack the tools or skills you need, ask your SQlab
dealer for help.
Aluminium handlebars
SQlab handlebar OX Low
12°
SQlab handlebar OX Med
12°
SQlab handlebar OX High
12°
SQlab handlebar OX Low
16°
SQlab handlebar OX Med
16°
SQlab handlebar OX High
16°
SQlab OX
SQlab OX ltd. Camo
SQlab OX Carbon
SQlab  FLX Carbon
Carbon handlebars
SQlab handlebar OX Carbon Low 12°
SQlab handlebar OX Carbon Med 12°
SQlab handlebar OX Carbon High 12°
SQlab handlebar OX Carbon Low 16°
SQlab handlebar OX Carbon Med 16°
SQlab handlebar OX Carbon High 16°
SQlab handlebar OX ltd. Camo 9° SQlab handlebar OX FL-X Carbon Low
16°
SQlab handlebar OX FL-X Carbon Med
16°

SQlab |SPORTS ERGONOMICS |3OX, 3OX CARBON, 3OX LTD. CAMO AND 311 FL-X CARBON |EDITION US 2019-02 |Page 5
Intended use
The SQlab 3OX and SQlab 3OX Carbon Handlebars must only be used on bicycles in category 5 ASTM F2043-13 or a lower category with
a maximum system weight (rider + bike + luggage) of 120 kg.
ASTM F2043 Category 5 – The functional range of bicycles and parts of this category, in addition to those specied
in categories 1, 2, 3 and 4, can also be used for extreme jumps and downhills in rough terrain at speeds above 40
km/h.
The functional ranges are also colloquially called gravity, freeride, North shore, slopestyle and downhill. In these
functional ranges, it is essential to ensure that the attachments are checked for possible damage aer each trip.
Dirt jump is not covered!
On our website www.sq-lab.com in the service area under Downloads, you will nd a list of all functional ranges according to ASTM
F2043.
Bear in mind that this is a dangerous extreme sport, which can lead to unexpectedly high and unforeseen material stress, even with very
good cycling skills and track knowledge. In extreme cases, this leads to overloading and component failure of the bicycle and its parts,
in particular the handlebars. The mentioned functional range is very risky. You must expect unavoidable falls, injuries and paralysis or
even death.
The SQlab 311 FL-X Carbon Handlebars can only be used on bicycles of category 4 ASTM F2043-13 or lower category with a maximum
system weight (rider + bike + luggage) of 120 kg.
Bicycles/add-on parts in this category, in addition to the conditions of use specied in categories 1, 2 and 3, may
also be used for downhill runs in rough terrain up to a speed of max. 40 km/h. Jumps and drops can take place up
to a max. height of 122 cm.
Model name Maximum system weight Category according to ASTM F eBike Ready Label
SQlab 3OX Low 12° 120 kg Category 5 Yes
SQlab 3OX Med 12° 120 kg Category 5 Yes
SQlab 3OX High 12° 120 kg Category 5 Yes
SQlab 3OX Low 16° 120 kg Category 5 Yes
SQlab 3OX Med 16° 120 kg Category 5 Yes
SQlab 3OX High 16° 120 kg Category 5 Yes
SQlab 3OX Carbon Low 12° 120 kg Category 5 Yes
SQlab 3OX Carbon Med 12° 120 kg Category 5 Yes
SQlab 3OX Carbon High 12° 120 kg Category 5 Yes
SQlab 3OX Carbon Low 16° 120 kg Category 5 Yes
SQlab 3OX Carbon Med 16° 120 kg Category 5 Yes
SQlab 3OX Carbon High 16° 120 kg Category 5 Yes
SQlab 3OX ltd. Camo 9° 120 kg Category 5 Yes
SQlab 311 FL-X Carbon Low 16° 120 kg Category 4 Yes
SQlab 311 FL-X Carbon Med 16° 120 kg Category 4 Yes
