Stahl ispac 9196 User manual

Typ/Type 9196
HART-Anschlussboard
HART connection board
Betriebsanleitung
Operating Instructions

2
Inhaltsverzeichnis
1Sicherheitshinweise .................................................................................................... 3
2Normenkonformität......................................................................................................3
3Funktion...................................................................................................................... 4
4Kennzeichnung und technische Daten ........................................................................ 4
5Anordnung und Montage............................................................................................. 5
5.1 Maßzeichnung ..................................................................................................... 5
5.2 Montage und Demontage..................................................................................... 5
6Inbetriebnahme........................................................................................................... 6
6.1 Anschlüsse von Feldgeräten und Automatisierungssystem.................................. 6
6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer............................ 6
6.1.2 Typ 9196/16H-XX0-03c für allgemeine Anwendungen ..................................7
6.1.3 Typ 9196/16H-XX0-04c für allgemeine Anwendungen ................................ 10
6.2 Anschlüsse an den HART-Multiplexer Typ 9192 ................................................ 12
6.2.1 Interne Anschlüsse ..................................................................................... 12
6.2.2 HART-Anschlußboards mit 16 Kanäle......................................................... 12
6.2.3 HART-Anschlußboards mit 32 Kanälen (2 x 16 Kanäle).............................. 13
6.3 Einstellungen am HART-Multiplexer 9192.......................................................... 14
7Betrieb- und Betriebszustände.................................................................................. 15
8Reparatur und Instandhaltung................................................................................... 15
9Zubehör und Ersatzteile............................................................................................ 15
Content
1Safety instructions..................................................................................................... 16
2Conformity to standards............................................................................................ 16
3Function.................................................................................................................... 17
4Marking and technical data ....................................................................................... 17
5Arrangement and fitting............................................................................................. 18
5.1 Dimension drawing ............................................................................................ 18
5.2 Mounting and dismounting................................................................................. 18
6Commissioning ......................................................................................................... 19
6.1 Connection of field devices and automation system........................................... 19
6.1.1 Type 9196/16H-XX0-01c for 2-wire HART transmitters............................... 19
6.1.2 Type 9196/16H-XX0-03c for general applications ....................................... 20
6.1.3 Type 9196/16H-XX0-04c for general purposes............................................ 23
6.2 Connection to HART-Multiplexer type 9192........................................................ 25
6.2.1 Internal connections.................................................................................... 25
6.2.2 HART connection boards with 16 channels................................................. 25
6.2.3 HART connection boards with 32 channels (2 x 16 channels)..................... 27
6.3 Settings HART-Multiplexer 9192........................................................................ 28
7Operation and operational states .............................................................................. 29
8Maintenance and repair ............................................................................................ 29
9Accessories and spare parts..................................................................................... 29
EG-Konformitätserklärung / EC-Declaration of Conformity............................................... 30
Certification drawing –FM................................................................................................ 31

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 3
1 Sicherheitshinweise
In diesem Kapitel sind die wichtigsten Sicherheitsmaßnahmen zusammengefasst. Es
ergänzt die entsprechenden Vorschriften, zu deren Studium das verantwortliche Personal
verpflichtet ist.
Bei Arbeiten in explosionsgefährdeten Bereichen hängt die Sicherheit von Personen und
Anlagen von der Einhaltung aller relevanten Sicherheitsvorschriften ab. Das Montage- und
Wartungspersonal trägt deshalb eine besondere Verantwortung. Die Voraussetzung dafür
ist die genaue Kenntnis der geltenden Vorschriften und Bestimmungen.
Bei Errichtung und Betrieb ist Folgendes zu beachten:
Sicherheitshinweise in dieser Betriebsanleitung/diesem Handbuch lesen und
beachten!
Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz sowie durch
Nichtbeachtung dieser Betriebsanleitung/dieses Handbuchs entstehen, besteht keine
Haftung.
Vor Installation und Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
Arbeiten am Gerät (Installation, Instandhaltung, Wartung, Störungsbeseitigung) nur
von dazu befugtem und entsprechend geschultem Personal durchführen lassen.
Bei Installation und im Betrieb die Angaben (Kennwerte und
Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern sowie die
Hinweisschilder am Gerät beachten.
Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei
der R. STAHL Schaltgeräte GmbH rückfragen.
Für die Projektierung das Dokument "Installationsanleitung Schaltschrank/Cabinet
installation guide" beachten (Download über www.stahl-ex.com,
Produktdokumentation, Unterpunkt "Projektierung").
Das Gerät in Zone 2, 22 oder außerhalb explosionsgefährdeter Bereiche installieren.
Bei Einsatz in Zone 2 bzw. Zone 22 das Gerät in ein Gehäuse einbauen, das den
Anforderungen der IEC/EN 60079-15 bzw. IEC/EN 60079-31 genügt.
Bei Einsatz in Zone 2, 22 können an die eigensicheren Signalstromkreise
eigensichere Geräte der Zonen 1, 0, 21 und 20 angeschlossen werden.
Für Zone 2 Anwendungen: Die Anschlüsse der Signalstromkreise sind zum
Anschluss an Stromkreise und Betriebsmittel niedriger Energie vorgesehen.
Anderenfalls sind externe Maßnahmen zu treffen, die ein Überschreiten der
Bemessungsspannung um mehr als 40 % verhindern.
Bei Anschluss an Geräte der Reihe IS pac ist diese Anforderung in der Regel erfüllt
Die auswechselbaren Sicherungen der HART-Anschlussboards dürfen nur
außerhalb der Zone 2 oder im spannungslosen Zustand gewechselt werden.
2 Normenkonformität
Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com.

Betriebsanleitung deutsch
4HART-Anschlussboard Typ 9196
3 Funktion
Das HART-Anschlußboard 9196 dient zum Betrieb des HART-Multiplexers 9192 mit nicht-
eigensicheren HART-Stromkreisen.
4 Kennzeichnung und technische Daten
Hersteller
Typbezeichnung
CE-Kennzeichnung
Ex-Kennzeichnung
Kennzeichnung Explosionsschutz
Prüfstelle und Bescheinigungsnummer
Umgebungstemperaturbereich
R. STAHL
9196/**H-***-***
c0158
e
II 3G Ex nA nC IIC T4 Gc
BVS 03 E 213 X
-20 °C … +70 °C
Technische Daten (Auszug aus dem Datenblatt):
Hilfsenergie
24 VDC (18...31,2 V)
Anschluss Feldgeräte
bis zu 32 Kanäle an Klemmen
Anschluss Systemseite
Bis zu 32 Kanäle über Stecker oder
Klemmen
Umgebungsbedingungen
Betriebstemperatur
-20...+70 °C
Lagertemperatur
-40...+80 °C
relative Feuchte (keine Betauung)
< 95 %
Weitere technische Daten sind dem aktuellen Datenblatt zu entnehmen.

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 5
5 Anordnung und Montage

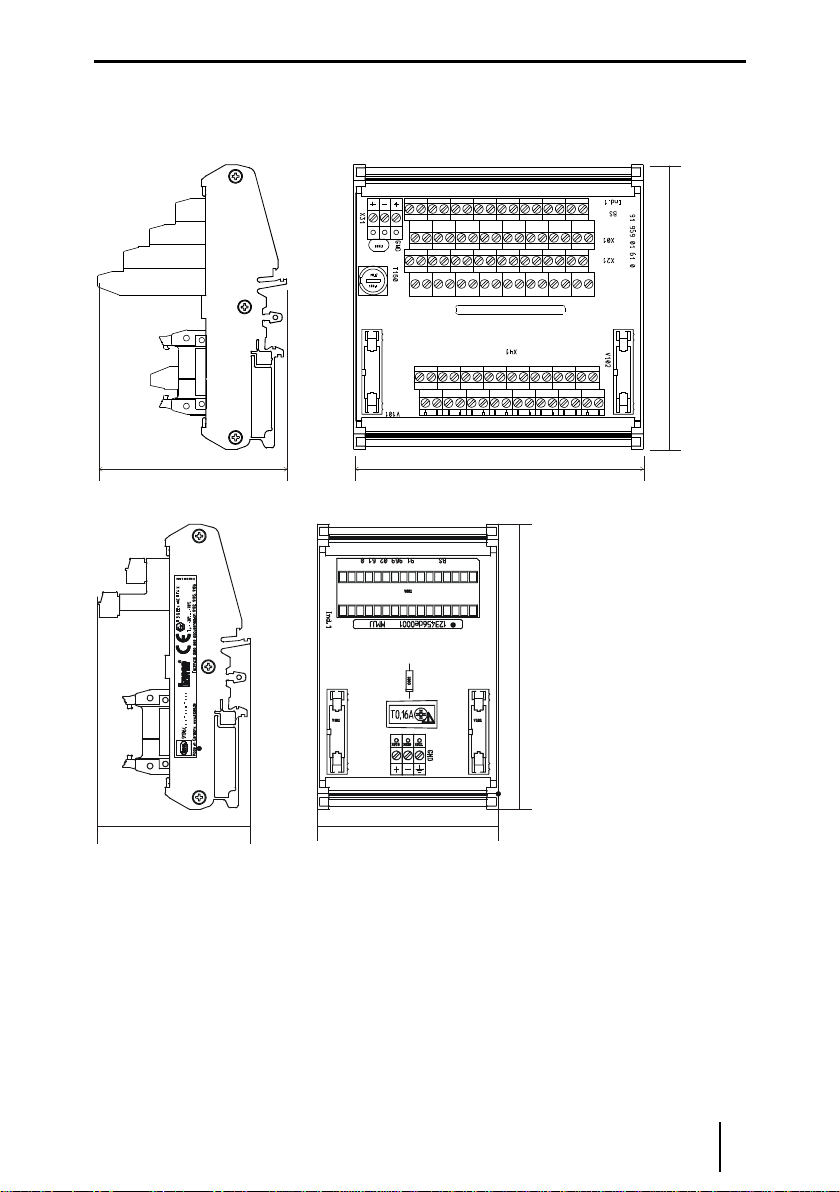

5.1 Maßzeichnung
HART-Anschlussboard 9196/16H-XX0-01c; 9196/16H-XXO-04c
HART-Anschlussboard 9196/16H-XX0-03c
5.2 Montage und Demontage
Einbaulage: beliebig
Die HART-Anschlussboards werden auf DIN-Schienen, Ausführung NS35/15 oder
NS35/7.5 aufgerastet
84 mm 130 mm
125 mm
app. 70 mm app. 80 mm
app. 125 mm

Betriebsanleitung deutsch
6HART-Anschlussboard Typ 9196
X21 17-1+
X41 X01
V101
HART
MUX 9192
250 R
9196/16H-XX0-01c
1+17- 1+17-
4,7 V
Auxillary
power
Transmitter
supply
unit
DCS
input
1-5 V
Recorder or
similar device with
galvanically isolated
channels
(Optional)
Common
ground
allowed
4 - 20 mA 1 - 5 V
4 - 20 mA
2 - wire
Schreiber o.ä. mit
galvanisch getrennten
Eingängen (optional)
PLS Eingang
1...5 V
gemeinsame
Masse
zulässig
Hilfsenergie
Messumformer-
speisegerät
2-Leiter

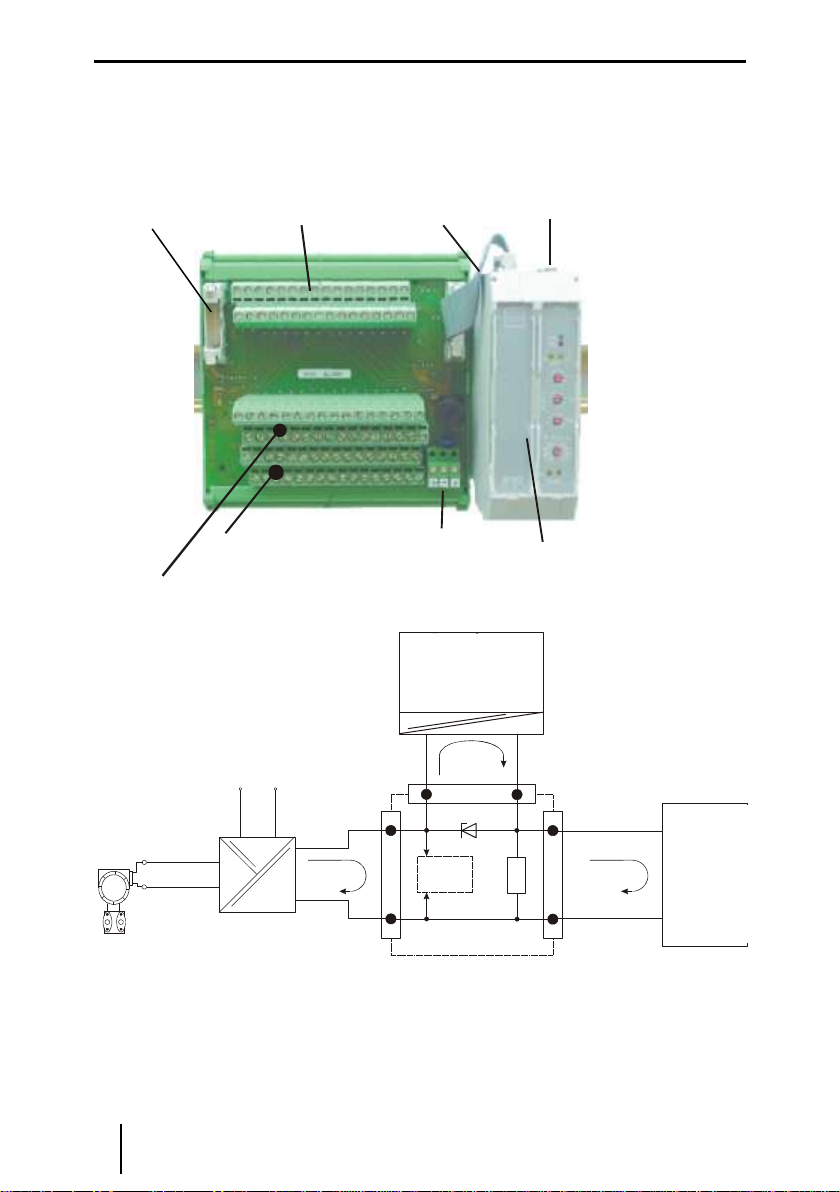

6 Inbetriebnahme
6.1 Anschlüsse von Feldgeräten und Automatisierungssystem
6.1.1 Typ 9196/16H-XX0-01c für 2-Leiter HART Messumformer
Das HART-Anschlussboard kann mit Messumformerspeisegeräten für 2-Leiter-
Messumformer eingesetzt werden. Der PLS-Eingang muss passiv für 1...5 V sein. Das
HART-Anschlussboard wandelt ein 4...20 mA Signal über einen 250 Ohm Widerstand in
ein 1...5 V Signal um.
Ein optional anschließbarer Schreiber o.ä. kann an Klemme X21 angeschlossen werden.
Die 4...20 mA Eingänge dieses Gerätes müssen galvanisch getrennte Kanäle aufweisen.

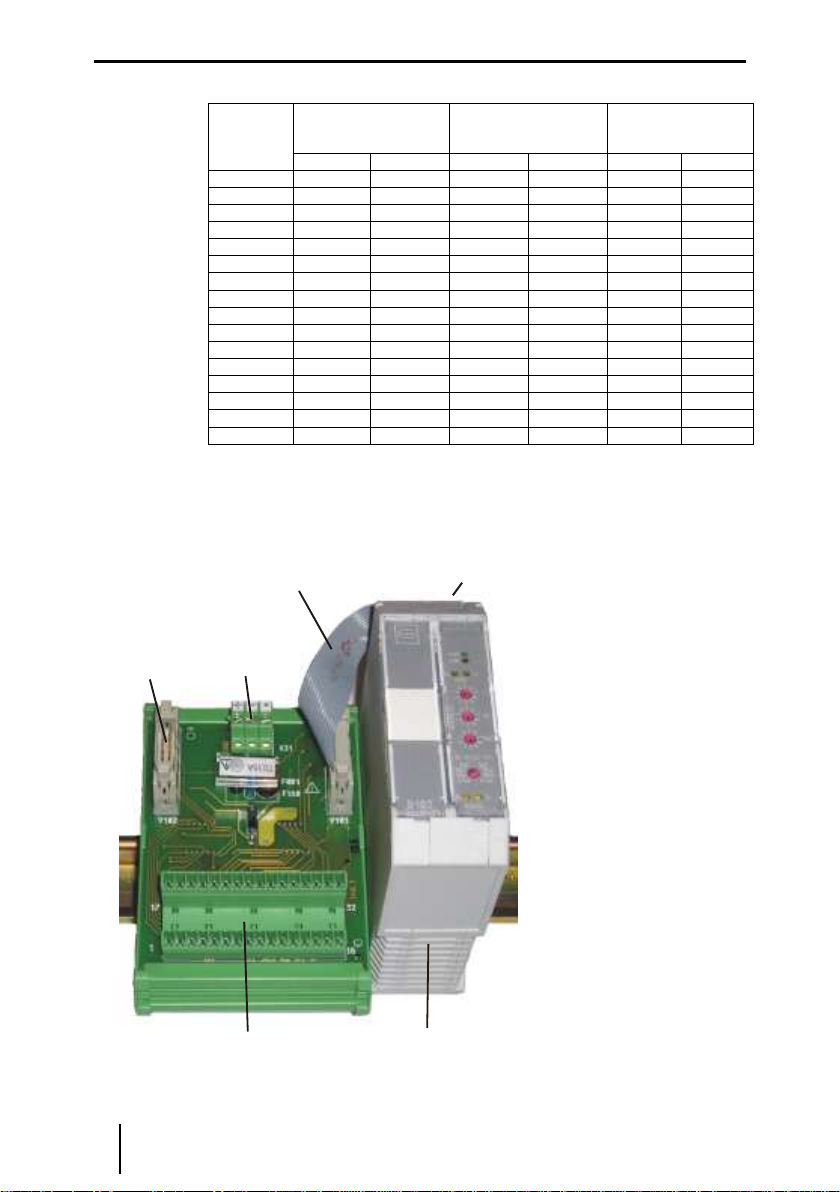

V102
X41
X21
X01
V101
V102:
Erweiterungsstecker für
weitere 16 Kanäle
X41: Anschluss für HART-
Messumformer
RS 485 Schnittstelle zum
PC mit der HART-
Management Software
Flachbandkabel zur
Verbindung HART-
Multiplexer und HART-
Anschlussboard
HART-Multiplexer Typ
9192 (Hilfsenergie über
HART-Anschlussboard)
Hilfsenergie
24 V DC
X01: zum Eingang des
Automatisierungssystems;
Spannungssignal 1...5 V
X21: optionaler Anschluss von z.B.
Schreibern. Nur für galvanisch
getrennte Eingänge!
Anschlussschema für Kanal 1:

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 7
Anschlussplan:
Kanal
X41
(I/0 Signal von
Messumformer)
X01
(1 .. 5 V zum PLS)
X21
(4…20 mA zum
Schreiber)
(+)
(-)
(+)
(-)
(+)
(-)
1
1
17
1
17
1
17
2
2
18
2
18
2
18
3
3
19
3
19
3
19
4
4
20
4
20
4
20
5
5
21
5
21
5
21
6
6
22
6
22
6
22
7
7
23
7
23
7
23
8
8
24
8
24
8
24
9
9
25
9
25
9
25
10
10
26
10
26
10
26
11
11
27
11
27
11
27
12
12
28
12
28
12
28
13
13
29
13
29
13
29
14
14
30
14
30
14
30
15
15
31
15
31
15
31
16
16
32
16
32
16
32
Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3

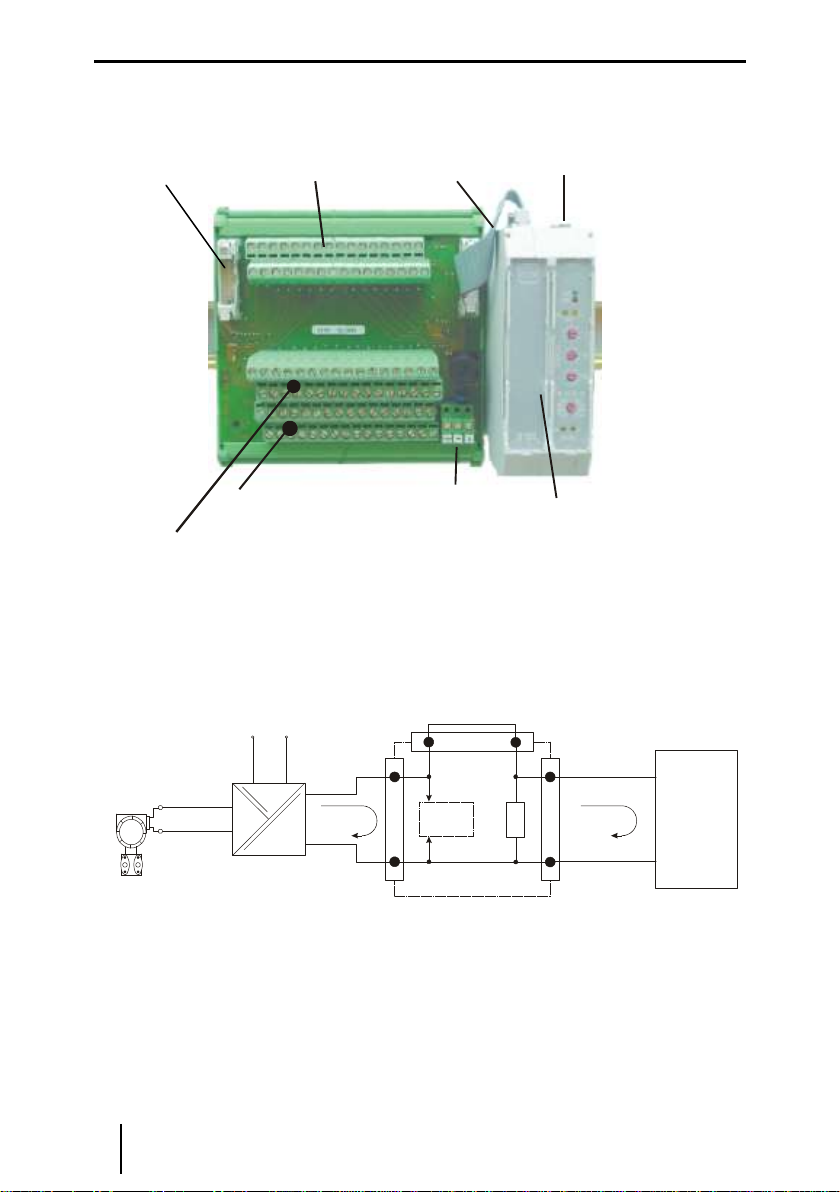

6.1.2 Typ 9196/16H-XX0-03c für allgemeine Anwendungen
Hilfsenergie
24 V DC
V101: Flachbandkabel-
Anschluss HART-
Multiplexer –HART-
Anschlußboard
RS 485 Schnittstelle
zum PC mit HART-
Management Software
V102:
Erweiterungsstecker für
weitere 16 Kanäle
X41: Anschluss von
HART-Feldgeräten
(Messumformer oder
Stellungsregler)
HART-Multiplexer Typ
9192 (Hilfsenergie über
das HART-
Anschlußboard)

Betriebsanleitung deutsch
8HART-Anschlussboard Typ 9196
Anschlussschema für 2-Leiter Messumformer
Variante A
Im (+) Versorgungszweig des PLS muss
ein Widerstand > 250 Ω vorhanden sein.
Variante B
Im (-) Versorgungszweig des PLS muss ein
Widerstand > 250 Ω vorhanden sein.
Hinweis: Der (aktive) Eingang muss für HART-Kommunikation einen Eingangswiderstand
zwischen 230 bis 600 Ohm im Frequenzbereich von 500 Hz bis 10 KHz aufweisen. Der
HART-Multiplexer wird parallel zum Messumformer angeschlossen.
Anschlussplan für 2-Leiter Messumformer:
Kanal
Variante A
X41
(I/0 Signal vom Messumformer)
Variante B
X41
(I/0 Signal vom Messumformer)
(+)
(-)
(+)
(-)
1
1
2
2
1
2
3
4
4
3
3
5
6
6
5
4
7
8
8
7
5
9
10
10
9
6
11
12
12
11
7
13
14
14
13
8
15
16
16
15
9
17
18
18
17
10
19
20
20
19
11
21
22
22
21
12
23
24
24
23
13
25
26
26
25
14
27
28
28
27
15
29
30
30
29
16
31
32
32
31
Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3
Vcc
> 250 R
+
-
9196/16H-XX0-03C
V101
HART
MUX 9192
+1
X41
PLS
Eingang,
speisend
4...20 mA
HART
-2
PLS
Eingang,
speisend
4...20 mA
HART
Vcc
> 250 R
+
-
9196/16H-XX0-03C
V101
HART
MUX 9192
+2
-1
X41
PLS
Eingang,
speisend
4...20 mA
HART

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 9

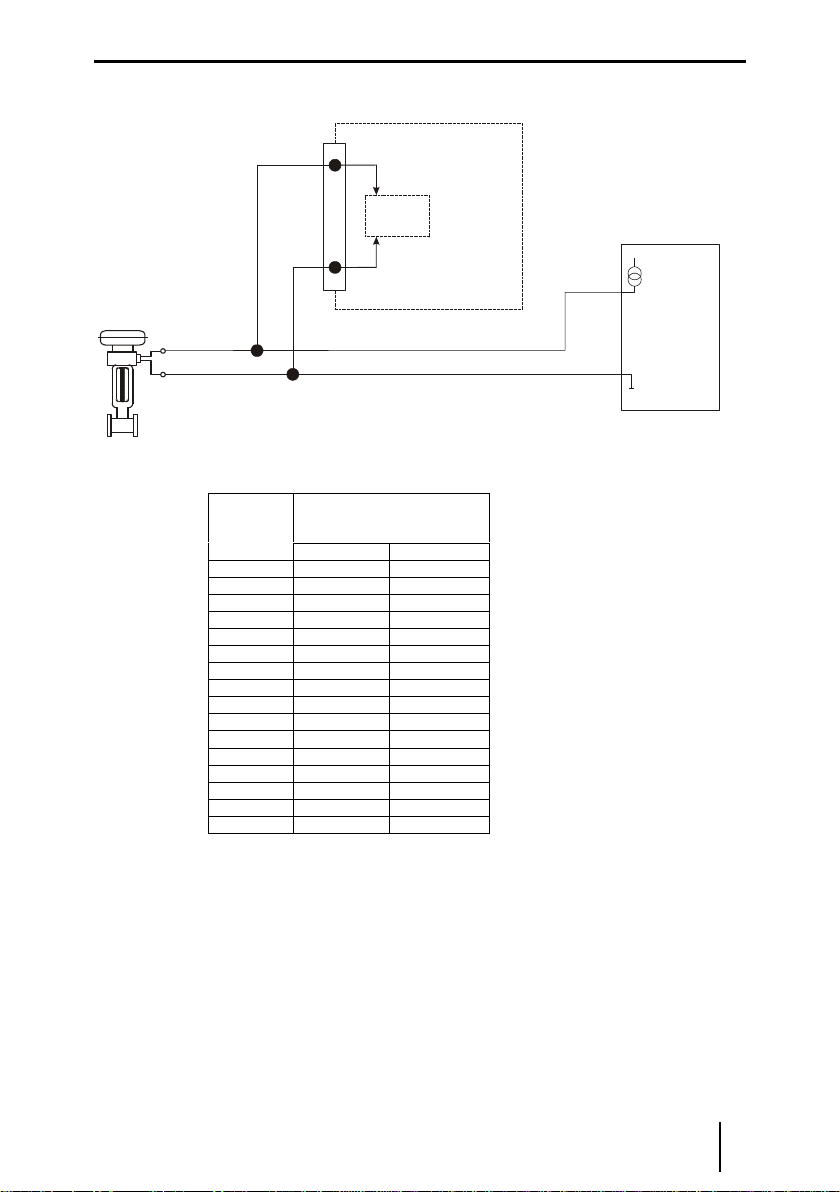

Anschlussschema für Stellungsregler
X41
V101
HART
MUX 9192
9196/16H-XX0-03c
1+17-
DCS
output
4 - 20 mA
Common
ground
allowed
+
-
Vcc
Anschlussplan für Stellungsregler
Kanal
X41
(I/0 Signal vom
Stellungsregler)
(+)
(-)
1
1
2
2
3
4
3
5
6
4
7
8
5
9
10
6
11
12
7
13
14
8
15
16
9
17
18
10
19
20
11
21
22
12
23
24
13
25
26
14
27
28
15
29
30
16
31
32
Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3
PLS
Ausgang
4…20 mA
gemeinsame
Masse
zulässig
-2

Betriebsanleitung deutsch
10 HART-Anschlussboard Typ 9196
6.1.3 Typ 9196/16H-XX0-04c für allgemeine Anwendungen
Anschlussschema für 2-Leiter Messumformer
V102
X41
X21
X01
V101
V102:
Erweiterungsstecker für
weitere 16 Kanäle
X41: Anschluss für HART-
Messumformer oder
HART-Stellungsregler
RS 485 Schnittstelle zum
PC mit der HART-
Management Software
Flachbandkabel zur
Verbindung HART-
Multiplexer und HART-
Anschlussboard
HART-Multiplexer Typ
9192 (Hilfsenergie über
HART-Anschlussboard)
Hilfsenergie
24 V DC
X01: zum Eingang des
Automatisierungssystems;
Spannungssignal 1,72...8,6V
X21: externer Jumper zur
Funktionseinstellung „Analog
Eingang“ oder „Analog Ausgang“
X21 17-1+
X41 X01
V101
HART
MUX 9192
430 R
9196/16H-XX0-02c
External
Connection
wire
Auxillary
power
Transmitter
supply
unit
DCS
input
1.72 - 8,6 V
Common
ground
allowed
+
-
4 - 20 mA
2 - wire 1,72 - 8,6 V
Externer
Jumper
PLS
Eingang
1...5 V
Gemein-
same
Masse
zulässig
Hilfsenergie
Messumformer-
speisegerät
2-Leiter
9196/16H-XX0-04c
1...5 V
250 R

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 11
Anschlussplan für 2-Leiter Messumformer
Kanal
X41
(I/0 Signal von
Messumformer)
X01
(1,72 .. 8,6 V zum PLS)
X21
(Jumper zwischen
“+” und “-“)
(+)
(-)
(+)
(-)
(+)
(-)
1
1
17
1
17
1
17
2
2
18
2
18
2
18
3
3
19
3
19
3
19
4
4
20
4
20
4
20
5
5
21
5
21
5
21
6
6
22
6
22
6
22
7
7
23
7
23
7
23
8
8
24
8
24
8
24
9
9
25
9
25
9
25
10
10
26
10
26
10
26
11
11
27
11
27
11
27
12
12
28
12
28
12
28
13
13
29
13
29
13
29
14
14
30
14
30
14
30
15
15
31
15
31
15
31
16
16
32
16
32
16
32
Einstellungen des HART Multiplexers 9192 siehe Kapitel 6.3

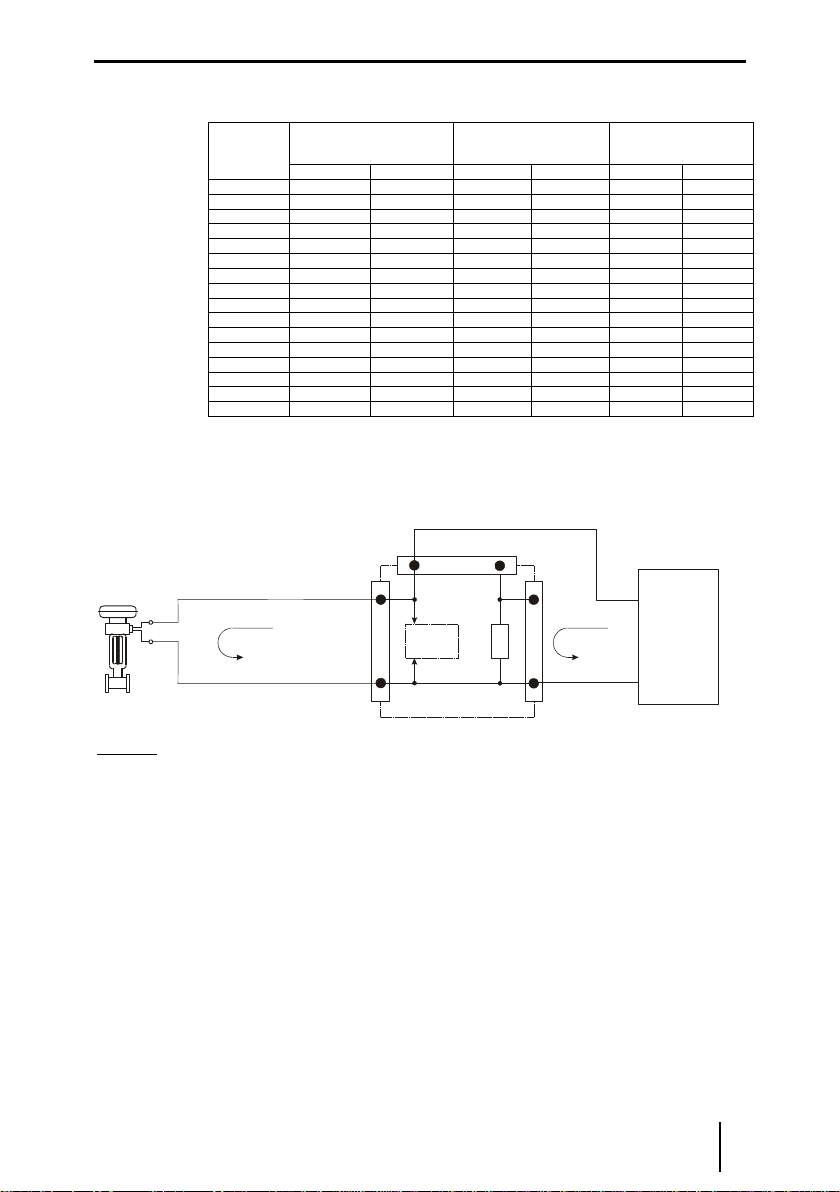

Anschlussschema für Stellungsregler
DCS
output
4 - 20 mA
Common
ground
allowed
+
-
4 - 20 mA
X41 X01
V101
HART
MUX 9192
430 R
9196/16H-XX0-02c
X21 17-
1+
4 - 20 mA
Hinweis: Der Analog Ausgang muss für die HART-Kommunikation einen
Ausgangswiderstand zwischen 230 und 600 Ohm im Frequenzbereich 500 Hz bis 10 kHz
aufweisen.
PLS
Ausgang
4...20 mA
gemein-
same
Masse
zulässig
250 R
9196/16H-XX0-04c

Betriebsanleitung deutsch
12 HART-Anschlussboard Typ 9196
V102
V101
X41
X
3
1
T
1
6
0
9185/..
Wandler
RS 485 /
RS 232
PC
RS232
9192/32-10-10
HART
Multiplexer
X1
X
2
RS 485
14-polige Flachbandleitung
Kanäle 1…16
24 V DC
Hilfsenergie

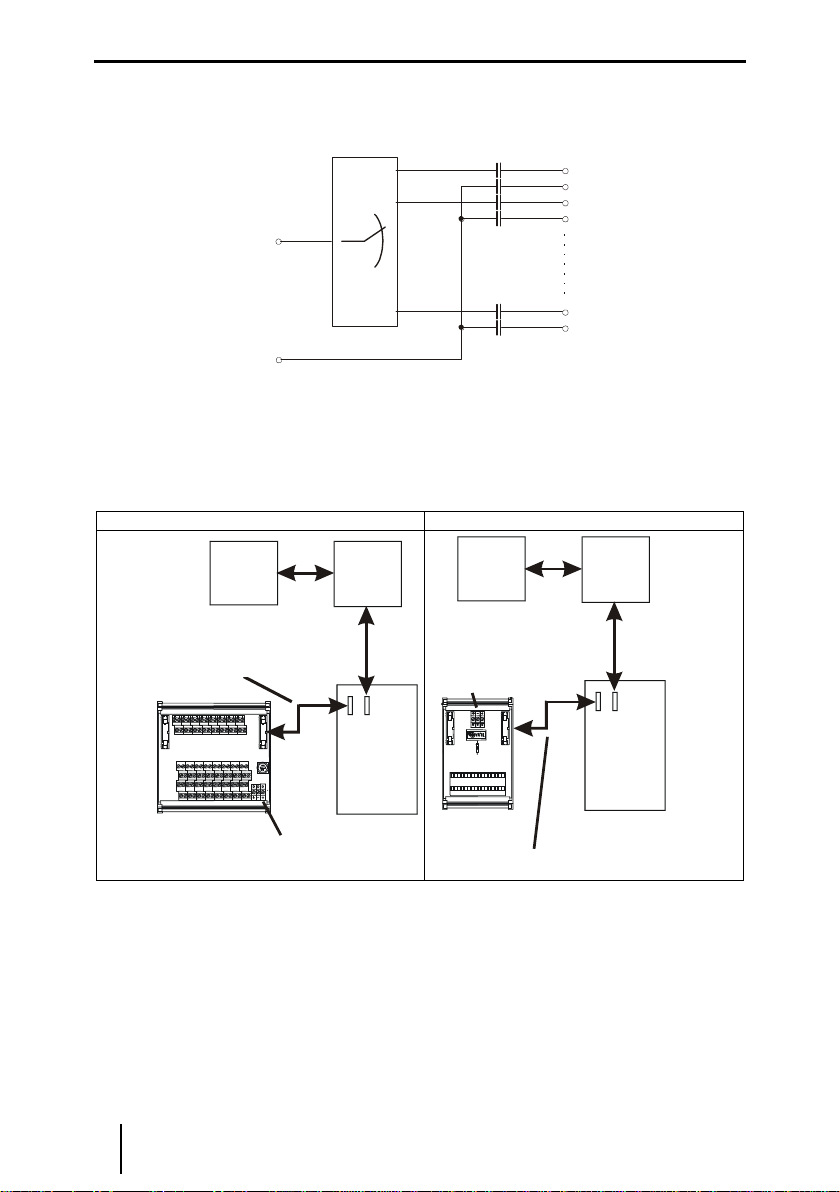

6.2 Anschlüsse an den HART-Multiplexer Typ 9192
6.2.1 Interne Anschlüsse
Alle Eingangsleitungen Ch1…16 sind für DC-Signale entkoppelt über Kondensatoren. Bei
einer gemeinsamen Verbindung von Eingangsleitungen muss beachtet werden, dass nur
die “-“ Pole miteinander verbunden sein dürfen (z.B. gemeinsame Masse in der PLS-
Analog-Eingangskarte).
6.2.2 HART-Anschlußboards mit 16 Kanäle
9196/16H-XX0-01c; -04c
9196/16H-XX0-03c
+ Ch 1
- Ch 1
to FSK
Modem
+ Ch 2
- Ch 2
+ Ch 16
- Ch 16
See connection diagrams
V 101
Zum FSK-
Modem
siehe Anschlusspläne
9185/..
Wandler
RS 485 /
RS 232
PC
RS232
9192/32-10-10
HART
Multiplexer
X1
X
2
X21
X01
X41
V102
V101
X31
T
1
6
0
RS 485
Kanäle 1…16
24 V DC
Hilfsenergie
14-polige Flachbandleitung

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 13

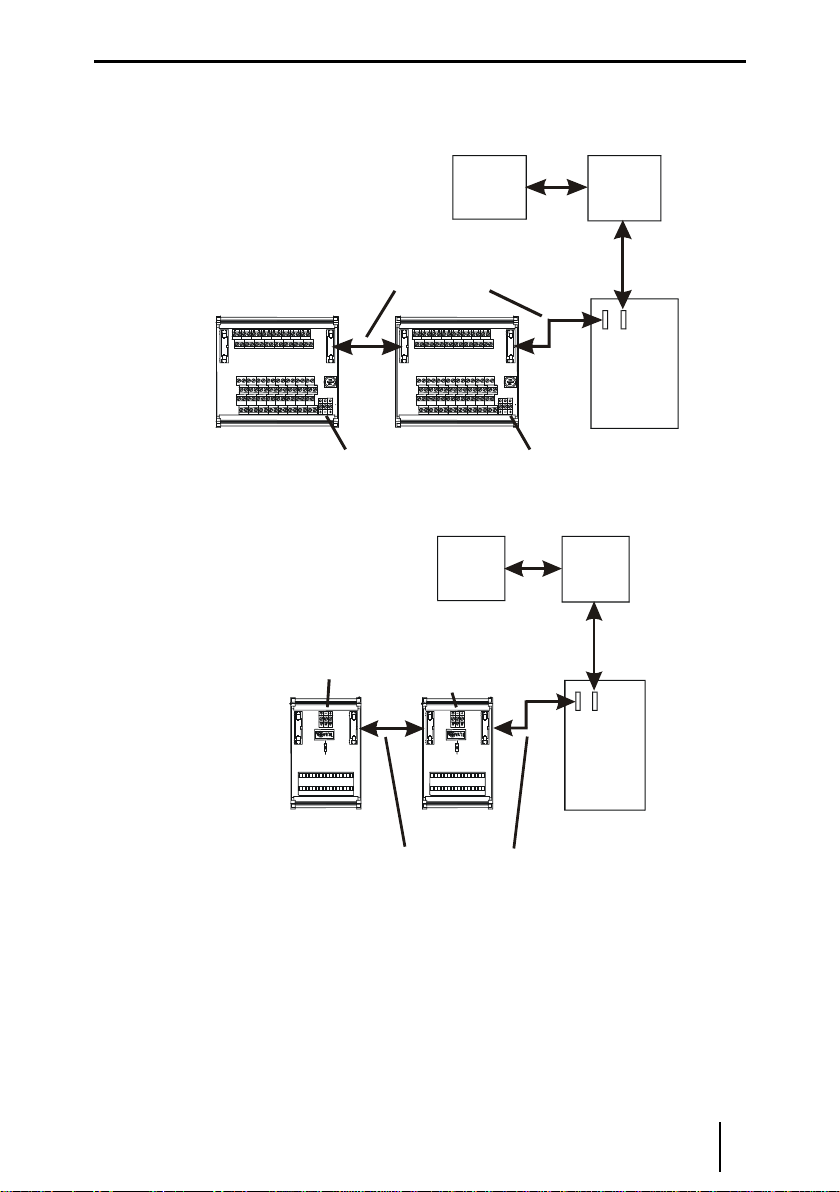

6.2.3 HART-Anschlußboards mit 32 Kanälen (2 x 16 Kanäle)
2 x 9196/16H-XX0-01c, 2 x 9196/16H-XX0-04c
2 x 9196/16H-XX0-03c
9185/..
Wandler
RS 485 /
RS 232
PC
RS232
9192/32-10-10
HART
Multiplexer
X1
X
2
X21
X01
X41
V102
V101
X31
T
1
6
0
X21
X01
X41
V102
V101
X31
T
1
6
0
RS 485
14-polige Flachbandleitung
Keine Hilfsenergie
notwendig
Kanäle 1…16
Kanäle 17…32
24 V DC
Hilfsenergie
V102
V101
X41
X
3
1
T
1
6
0
9185/..
Wandler
RS 485 /
RS 232
PC
RS232
9192/32-10-10
HART
Multiplexer
X1
X
2
RS 485
14-polige Flachbandleitung
Keine Hilfsenergie
notwendig
Kanäle 17…32
Kanäle 1…16
24 V DC
Hilfsenergie
V102
V101
X41
X
3
1
T
1
6
0

Betriebsanleitung deutsch
14 HART-Anschlussboard Typ 9196
6.3 Einstellungen am HART-Multiplexer 9192
Typ
Anschlußboard
Anzahl der
Anschlußboards
Anzahl
Kanäle
Einstellung HART-
Multiplexer
RS 485
Übertragsungrate
9196/16H-XX0-01c
1
1..16
16 Ch / 9k6
9600 bit/s
16 Ch / 19k2
19200 bit/s
16 Ch / 32k4
32400 bit/s
16 Ch / 57k4
57400 bit/s
9196/16H-XX0-01c
2
1..32
32 Ch / 9k6
9600 bit/s
32 Ch / 19k2
19200 bit/s
32 Ch / 32k4
32400 bit/s
32 Ch / 57k4
57400 bit/s
9196/16H-XX0-03c
1
1..16
16 Ch / 9k6
9600 bit/s
16 Ch / 19k2
19200 bit/s
16 Ch / 32k4
32400 bit/s
16 Ch / 57k4
57400 bit/s
9196/16H-XX0-03c
2
1..32
32 Ch / 9k6
9600 bit/s
32 Ch / 19k2
19200 bit/s
32 Ch / 32k4
32400 bit/s
32 Ch / 57k4
57400 bit/s
Hinweis: weitere Informationen zum HART-Multiplexer 9192 sind dem Datenblatt bzw. der
zugehörigen Betriebsanleitung zu entnehmen.

deutsch Betriebsanleitung
HART-Anschlussboard Typ 9196 15
7 Betrieb- und Betriebszustände
Bevor Sie das Gerät in Betrieb nehmen, stellen Sie sicher, dass
das Gerät vorschriftsmäßig im korrekten Steckplatz installiert wurde
das Gerät nicht beschädigt ist
die Kabel ordnungsgemäß angeschlossen sind
8 Reparatur und Instandhaltung
Es wird empfohlen, Reparaturen an unseren Geräten ausschließlich durch uns durchführen
zu lassen. In Ausnahmefällen kann die Reparatur auch durch eine andere, zugelassene
Stelle erfolgen.
Die Geräte sind wartungsfrei.
Fehlersuchplan:
Fehlererkennung
Fehlerursache
Fehlerbehebung
LED „PWR“ erloschen
Hilfsenergie ausgefallen oder
Gerätesicherung defekt
Hilfsenergieversorgung kontrollieren.
Bei defekter Sicherung das Gerät zur Reparatur
geben.
Führen die beschriebenen Vorgehensweisen nicht zum gewünschten Erfolg, wenden Sie
sich bitte an unsere nächste Vertriebsniederlassung. Zur schnellen Bearbeitung benötigt
diese von Ihnen folgende Angaben:
Typ und Seriennummer,
Kaufdaten,
Fehlerbeschreibung,
Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung)
9 Zubehör und Ersatzteile
Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der Fa. R.STAHL
Schaltgeräte GmbH
Zubehör
Typ
HART-Multiplexer, 32 Kanäle
9192/32-10-10
Sicherung T160 für 9196/16H-XX0-03c
TR5 160 mA (IEC 35A), träge
Sicherung T160 für 9196/16H-XX0-01c
G, 5x10 mm 160 mA, träge

Operating Instructions english
16 HART connection board Type 9196
1 Safety instructions
The most important safety instructions are summarised in this chapter. It is intended to
supplement the relevant regulations which must be studied by the personnel responsible.
When working in hazardous areas, the safety of personnel and plant depends on
complying with all relevant safety regulations. Assembly and maintenance staff working on
installations therefore have a particular responsibility. The precondition for this is an
accurate knowledge of the applicable regulations and provisions.
When installing and operating the device, the following are to be observed:
Read and observe the safety notes in these operating instructions!
Use the device in accordance with its intended and approved purpose only.
We cannot be held liable for damage caused by incorrect or unauthorized use or by
non-compliance with these operating instructions.
Before installation and commissioning, make sure that the device is not damaged.
Work on the device (installation, maintenance, overhaul, repair) may only be carried
out by appropriately authorized and trained personnel.
During installation and operation observe the information (characteristic values and
rated operating
conditions) on the rating, data and information plates located on the device.
Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions
which deviate from the technical data.
Observe the document "Installationsanleitung Schaltschrank/Cabinet installation
guide" for engineering (download from www.stahl-ex.com, Product documentation,
subitem "Engineering").
For SIL applications, observe the FMEDA STAHL SIL Report and the safety manual.
Install the device in Zones 2, 22 or outside of hazardous areas.
When used in Zone 2 or 22, the device must be built into an enclosure which meets
the requirements of IEC/EN 60079-15 or IEC/EN 60079-31.
When used in Zones 2, 22, the intrinsically safe devices of Zones 1, 0, 21 and 20 can
be connected to the intrinsically safe signal circuits.
Connect the device only to equipment which does not carry voltage higher than 253 V
AC (50 Hz).
For Zone 2 applications: the connectors of the signal circuits are designed for
connection to circuits and apparatus with low energy. Otherwise external measures
have to be taken to avoid that the nominal voltage is exceeded more than 40 %.
If connecting IS pac modules this requirement is fulfilled in most cases
The exchangeable fuses of the HART connection boards may only be replaced
outside Zone 2 or in powerless conditions.
2 Conformity to standards
See certificates and EC Declaration of Conformity: www.stahl-ex.com.

english Operating Instructions
HART connection board Type 9196 17
3 Function
The HART connection boards 9196 are used for operation of the HART-Multiplexer 9192
with none intrinsically safe HART circuits.
4 Marking and technical data
Manufacturer
Type marking
CE-marking
Ex-marking
Marking explosion protection
Certification authority and certificate
Ambient temperature range
R. STAHL
9196/**H-***-***
c0158
e
II 3G Ex nA nC IIC T4 Gc
BVS 03 E 213 X
-20 °C … +70 °C
Technical data (abstract from data sheet):
Power supply
24 VDC (18...31.2 V)
Connection of field devices
Up to 32 channels on terminals
Connection automation system
Up to 32 channels via plug or terminals
Ambient conditions
Operating temperature
-20...+70 °C
Storage temperature
-40...+80 °C
relative humidity (not condensing)
< 95 %
See data sheet for more technical data

Operating Instructions english
18 HART connection board Type 9196
5 Arrangement and fitting
5.1 Dimension drawing
HART connection board 9196/16H-XX0-01c; 9196/16H-XXO-04c
HART connection board 9196/16H-XX0-03c
5.2 Mounting and dismounting
Mounting position: any
The HART connection boards are installed on DIN-rails, versions NS35/15 or NS35/7.5
84 mm 130 mm
125 mm
app. 70 mm app. 80 mm
app. 125 mm

english Operating Instructions
HART connection board Type 9196 19
6 Commissioning
6.1 Connection of field devices and automation system
6.1.1 Type 9196/16H-XX0-01c for 2-wire HART transmitters
This board is intended to be used with transmitter supply units for 2-wire transmitters only.
The DCS input shall be a passive 1…5 V input. The HART connection board converts a
4…20 mA signal across a 250 Ohm resistor into a 1…5 V signal.
An optional recorder (or similar devices) may be connected to X21. The inputs of this units
must be channel wise galvanically isolated 4…20 mA inputs
X01: to Automation System input
voltage signal 1 … 5 V
X21: optional connection of
recoder, must have
galvanically isolated inputs
Power supply
24 V DC
HART.Multiplexer
type 9192
(power supply by
connection board)
RS 485 interface
to PC running a
HART-Management
Software
Ribbon connection
cable HART-
Multiplexer to
connection board
X41: connection to
HART Transmitter
V102: extension
connector for
another 16 channels
V102
X41
X21
X01
V101
X21 17-1+
X41 X01
V101
HART
MUX 9192
250 R
9196/16H-XX0-01c
1+17- 1+17-
4,7 V
Auxillary
power
Transmitter
supply
unit
DCS
input
1-5 V
Recorder or
similar device with
galvanically isolated
channels
(Optional)
Common
ground
allowed
4 - 20 mA 1 - 5 V
4 - 20 mA
2 - wire
Connection principle channel 1

Operating Instructions english
20 HART connection board Type 9196
Connection table:
Channel
X41
(I/0 signal from
transmitter)
X01
(1...5 V to DCS)
X21
(4…20 mA to
recorder )
(+)
(-)
(+)
(-)
(+)
(-)
1
1
17
1
17
1
17
2
2
18
2
18
2
18
3
3
19
3
19
3
19
4
4
20
4
20
4
20
5
5
21
5
21
5
21
6
6
22
6
22
6
22
7
7
23
7
23
7
23
8
8
24
8
24
8
24
9
9
25
9
25
9
25
10
10
26
10
26
10
26
11
11
27
11
27
11
27
12
12
28
12
28
12
28
13
13
29
13
29
13
29
14
14
30
14
30
14
30
15
15
31
15
31
15
31
16
16
32
16
32
16
32
Setting of the HART Multiplexer see chap. 6.3
6.1.2 Type 9196/16H-XX0-03c for general applications
X41: connection to
HART Field devices
Transmitter or
Positioner
Power supply
24 V DC
HART.Multiplexer
type 9192
(power supply by
connection board)
RS 485 interface
to PC running a
HART-Management
Software
V101: Ribbon connection
cable HART-
Multiplexer to
connection board
V102: extension
connector for
another 16 channels
