stayer BHL112K User manual

Area Empresarial Andalucía - Sector I
Calle Sierra de Cazorla nº7
C.P: 28320 Pinto (Madrid) SPAIN
Email: [e-mail]
Manual de instrucciones
Istruzioni d’uso
Operating instructions
Bedienungsanleitung
Instructions d’emploi
Manual de instruções
www.grupostayer.com
ES
IT
GB
DE
FR
PKullanma Kılavuzu
TR Oδηγία χειρισµού
GR
BHL112K / PBL120K
PBL211K / PBL141K
PBL142K / PBL143K
PBL181PK / PBL182PK
PBL183PK

BHL112K
PBL120K
PBL211K
PBL141K
PBL142K
Li-Ion
2 x Li-Ion
2 x Li-Ion
2 x Li-Ion
2 x Li-Ion
Vdc
12
12
10.8
14.4
14.4
Ah
1.3
1.5
1.5
1.5
2.8
h
1.5
1
0.5
1
1
-1
n min
0
0-350 / 0-1300
0-350 / 0-1300
0-300 / 0-1050
0-340 / 0-1300
0-340 / 0-1300
Nm
30
8-18
8 - 18
9 - 30
9 - 30
-1
min
-
-
-
-
-
Ø mm
20
20
20
25
25
Ø mm
9
10
10
10
10
Ø mm
9
-
10
10
10
kg
1
0.95
0.95
1.6
1.8
L dB(A)
pA
69
69
69
70
70
L dB(A)
WA
80
78
78
77
77
2
m/s
< 2,32
< 2,5
< 2,5
< 2,5
< 2,5
rpm
ipm
max
max
max
EN60745, K = 3dB (LpA 2
, L ) K = 1,5 m/s (a )
WA h
PBL143K
PBL181PK
PBL182PK
2 x Li-Ion
2 x Li-Ion
2 x Li-Ion
Vdc
14.4
18
18
Ah
3
1.5
2.8
h
1
1
1
-1
n min
0
0-350 / 0-1400
0-350 / 0-1300
0-350 / 0-1300
Nm
8 -- 24
11 - 40
11 - 40
-1
min
-
0-4500 / 0-16000
0-4500 / 0-16000
Ø mm
25
30
30
Ø mm
10
13
13
Ø mm
10
13
13
kg
1.3
1.6
1.9
L dB(A)
pA
71
73
73
L dB(A)
WA
78
81
81
2
m/s
< 2,5
< 2,5
< 2,5
rpm
ipm
max
max
max
PBL183PK
2 x Li-Ion
18
3
1
0-350 / 0-1400
8 -38
0-5200 / 0-21000
28
10
10
1.7
72
80
< 2,5

ESPAÑOL
1
1
2
3
4
5
6
7
8
9
1
PBL120K · PBL211K
234
6
8
7
9
5
1
· BHL112K
10
11 PBL141K - PBL142K
PBL181PK - PBL182PK
PBL143K - PBL141K - PBL142K
PBL181PK - PBL182PK
PBL183PK -

Instrucciones de seguridad para tala-
dradoras y atornilladoras
fColóquese unos protectores auditivos al ta-
ladrar con percusión. El ruido intenso puede
provocar sordera.
fEmplee las empuñaduras adicionales sumi-
nistradas con la herramienta eléctrica. La
pérdida de control sobre la herramienta eléc-
trica puede provocar un accidente.
fSujete el aparato por las superficies de aga-
rre aisladas al realizar trabajos en los que el
útil o el tornillo pueda llegar a tocar conduc-
tores eléctricos ocultos. El contacto con
conductores bajo tensión puede hacer que
las partes metálicas de la herramienta eléc-
trica le provoquen una descarga eléctrica.
fUtilice unos aparatos de exploración ade-
cuados para detectar conductores o tube-
rías ocultas, o consulte a sus compañías
abastecedoras. Elcontactoconconductores
eléctricos puede provocar un incendio o una
electrocución. Al dañar una tubería de gas
puede producirse una explosión. La perfora-
ción de una tubería de agua puede causar da-
ños materiales.
fDesconecteinmediatamentelaherramienta
eléctrica si el útil se bloquea. Esté prepara-
do para soportar la elevada fuerza de reac-
ción que ocasiona un rechazo. El útil se blo-
quea:
— si la herramienta eléctrica se sobrecarga, o
— si éste se ladea en la pieza de trabajo.
fSujetefirmemente laherramientaeléctrica.
Al apretar o aflojar tornillos pueden presen-
tarse bruscamente unos elevados pares de
reacción.
fAsegure la pieza de trabajo. Una pieza de
trabajo fijada con unos dispositivos de suje-
ción, o en un tornillo de banco, se mantiene
sujeta de forma mucho más segura que con
la mano.
fMantenga limpio su puesto de trabajo. La
mezcla de diversos materiales es especial-
mente peligrosa. Las aleaciones ligeras en
polvo pueden arder o explotar.
fAntes de depositarla, esperar a que se haya
detenido la herramienta eléctrica. El útil
puede engancharse y hacerle perder el con-
trol sobre la herramienta eléctrica.
fNo intente abrir el acumulador. Podría pro-
vocar un cortocircuito.
Protejaelacumuladordelcalorcomo,
p.ej.,deunaexposiciónprolongadaal
sol y del fuego. Existe el riesgo de ex-
plosión.
fSi el acumulador se daña o usa de forma in-
apropiada puede que éste emane vapores.
Ventile con aire fresco el recinto y acuda a
un médico si nota alguna molestia. Los va-
pores pueden llegar a irritar las vías respira-
torias.
fUn acumulador defectuoso puede perder lí-
quido y humedecer la piezas adyacentes.
Examine las piezas afectadas. Límpielas, o
sustitúyalas si fuese necesario.
fÚnicamente utilice el acumulador en combi-
nación con su herramienta eléctrica Stayer.
Solamente así queda protegido el acumula-
dor contra una sobrecarga peligrosa.
Descripción del
funcionamiento
Lea íntegramente estas adverten-
cias de peligro e instrucciones. En
caso de no atenerse a las adverten-
cias de peligro e instrucciones si-
guientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para
apretar y aflojar tornillos, para taladrar madera,
metal, cerámica y plástico y para taladrar con
percusión en ladrillo, hormigón y piedra.
ESPAÑOL
2
2

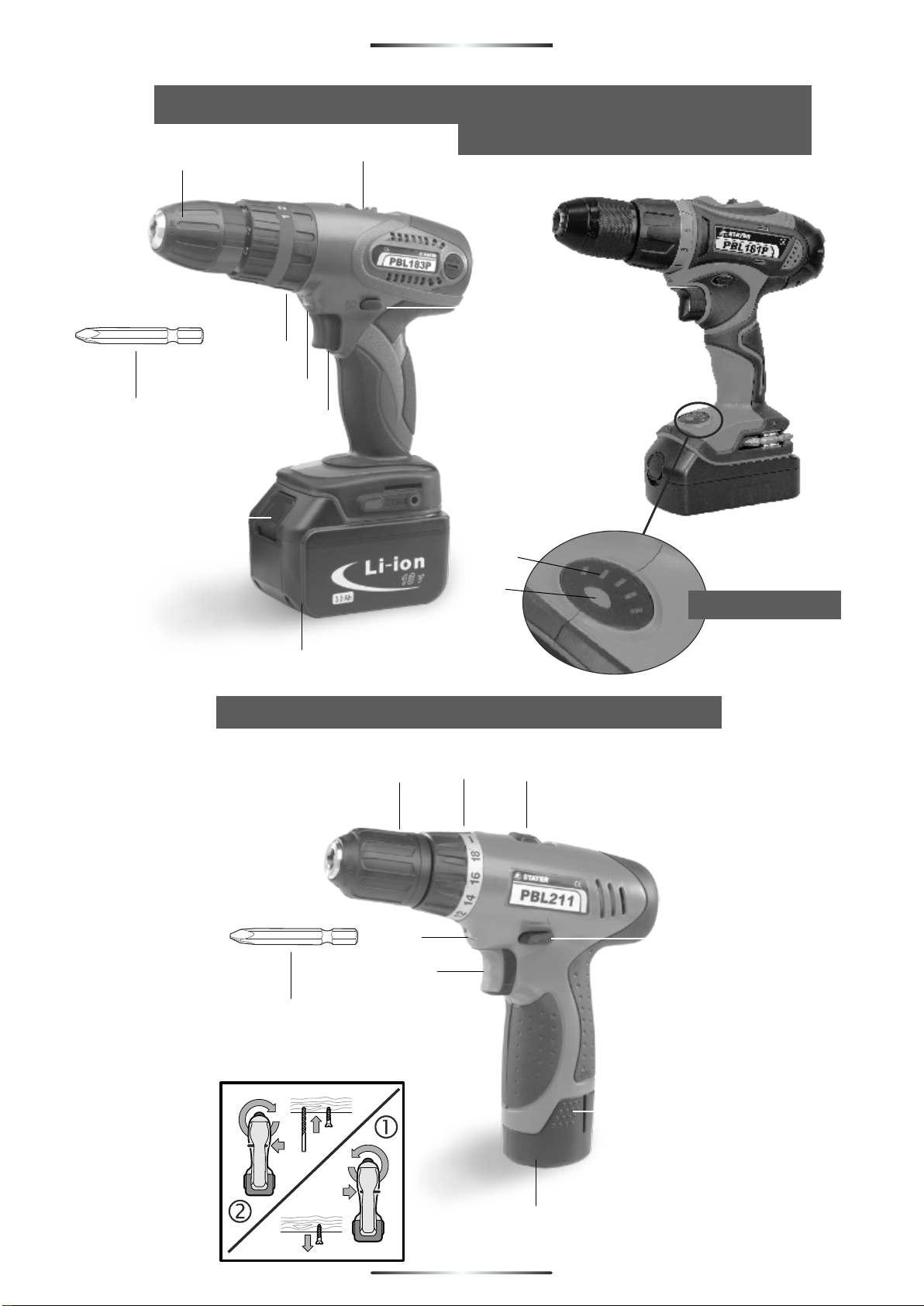

Componentes principales
La numeración de los componentes está referi-
da a la imagen de la herramienta eléctrica en la
página ilustrada.
1 Punta de atornillar
2 Portabrocas de sujeción rápida
3 Anillo de ajuste para preselección del par
4 Selector de velocidad
5Acumulador
6 Bombilla “Power Light”
10 Indicador del estado de carga del
acumulador
7 Selector de sentido de giro
8 Interruptor de conexión/desconexión
9 Botón de extracción del acumulador
Información sobre ruidos y vibraciones
ESPAÑOL
3
3
Fijeunasmedidasdese guridadadicionalespara
proteger al usuario de los efectos por vibraciones
como por ejemplo: Mantenimiento de la herra-
mien lien-ta eléctrica y de los útiles, conservar ca
tes las manos, organización de las secuencias de
trabajo.
Declaración de conformidad
Ramiro de la Fuente
Director Manager
Montaje
Carga del acumulador
fÚnicamente use los cargadores que se deta-
llan en la página con los accesorios. Sola-
mente estos cargadores han sido especial-
mente adaptados a los acumuladores de
iones de litio empleados en su herramienta
eléctrica.
Observación: El acumulador se suministra par-
cialmente cargado. Con el fin de obtener la ple-
na potencia del acumulador, antes de su primer
uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargar-
se siempre que se quiera, sin que ello merme su
vida útil. Una interrupción del proceso de carga
no afecta al acumulador.
En caso de una desconexión
automática de la herramienta
eléctricanomantengaaccionadoelinterruptor
de conexión/desconexión. El acumulador po-
dría dañarse.
Para desmontar el acumulador 5presione el bo-
tón de extracción 9y saque el acumulador ha-
cia atrás de la herramienta eléctrica. No proce-
da con brusquedad.
Durante la carga del acumulador no es posible
conectar la herramienta eléctrica.
El acumulador viene equipado con un sensor de
temperatura NTC que solamente admite su re-
carga dentro del margen de temperatura entre
0ºC y 45ºC. De esta manera se alcanza un lar-
ga vida útil del acumulador.
Observe las indicaciones referentes a la elimina-
ción.
ATENCIÓN
11 Botón de indicación de carga del
acumulador
Elquesuscribe: STAYERIBÉRICA,S.A.
Con dirección: Calle Sierra de Cazorla, 7
Área Empresarial Andalucía - Sector1
28320 PINTO (MADRID)
Tel.: [phone]
Fax: [phone]
CERTIFICA
Quelasmáquinas:
Tipo: Atornilladoresabatería
Modelo: BHL112K / PBL120K PBL211K /
PBL141K / PBL142K / PBL143K /
PBL181PK / PBL182PK / PBL183PK
Declaramos bajo nuestra responsabilidad, que el
producto descrito bajo “Datos técnicos” está en
conformidad con las normas o documentos
normalizados siguientes: UNE EN 60745 de acuerdo
conlasregulaciones2006/42/CE,2004/108/CE.

ESPAÑOL
4
4
Cambio de útil
fAntes de cualquier manipulación en la he-
rramienta eléctrica (p.ej. en su manteni-
miento, cambio de útil, etc.), así como al
transportarla o guardarla, colocar en posi-
ción central el selector de sentido de giro.
Vd. podría accidentarse en caso de un accio-
namiento fortuito del interruptor de conexión
/desconexión.
Gire el portabrocas de sujeción rápida 2en el
sentido ,losuficiente,parapoderalojarelútil.
Inserte el útil.
Gire firmemente a mano, en el sentido , el cas-
quillo del portabrocas de sujeción rápida 2. El
portabrocas queda enclavado así de forma auto-
mática.
Paradesmontarelútil,esprecisodesenclavarel
portabrocas girando el casquillo en sentido con-
trario.
1
2
Aspiración de polvo y virutas
fElpolvo deciertos materiales como, pinturas
que contengan plomo, ciertos tipos de made-
ra y algunos minerales y metales, puede ser
nocivo para la salud. El contacto y la inspira-
ción de estos polvos pueden provocar en el
usuario o en las personas circundantes reac-
ciones alérgicas y/o enfermedades respirato-
rias.
Ciertos polvos como los de roble, encina y
haya son considerados como cancerígenos,
especialmente en combinación con los aditi-
vos para el tratamiento de la madera (croma-
tos, conservantes de la madera). Los mate-
riales que contengan amianto solamente
deberán ser procesados por especialistas.
– Observequeestébienventiladoelpuesto
de trabajo.
– Se recomienda una mascarilla protectora
con un filtro de la clase P2.
Observe las prescripciones vigentes en su
país sobre los materiales a trabajar.
Operación
Puesta en marcha
Montaje del acumulador
fSolamente utilice acumuladores de iones
de litio originales Stayer de la tensión indi-
cada en la placa de características de su he-
rramienta eléctrica. El uso de otro tipo de
acumuladores puede provocar daños e inclu-
so un incendio.
Colocar el selector del sentido de giro 7en la
posición central para evitar una conexión invo-
luntaria. Insertar el acumulador 5cargado en la
empuñadura hasta que enclave de manera per-
ceptible y quede enrasado con la empuñadura.
Ajuste del sentido de giro
Conelselector 7puedeinvertirseelsentidode
giro actual de la herramienta eléctrica. Esto no
es posible, sin embargo, con el interruptor de
conexión/desconexión 8accionado.
Giro a derechas:Para taladrar y enroscar torni-
llos presionar hasta el tope hacia la izquierda el
selector de sentido de giro 7.
Preselección del par de giro / Ajuste del modo
de operación
Con el anillo de ajuste para la preselección del
par 3puede ajustar el par de giro precisado en
15 niveles diferentes. Si el ajuste es correcto, el
útil se detiene en el momento en que la cabeza
del tornillo quede enrasada con el material, o
bien, al alcanzarse el par de giro ajustado.
Al desenroscar tornillos, puede que sea necesa-
rio ajustar un nivel de par más alto, o bien, se-
leccione el símbolo “Taladrar”.
Taladrar
Gire el selector 3hacia la posición con el símbo-
lo “Taladrarsin percutir”.
En la posición “Taladrar” se desactiva el embra-
gue limitador.
Taladrado con percusión (PBL183PK -
PBL181PK - PBL182PK)
Gireelselector 3hacialaposiciónconel
símbolo “Taladrar con percusión”.

ESPAÑOL
5
5
Selector de velocidad mecánico
fSolamente accione el selector de velocidad
4 con la herramienta eléctrica detenida.
Elselector de velocidad 4permite ajustar 2 cam-
pos de revoluciones.
Velocidad :I
Campo de bajas revoluciones; para atornillar o
realizar perforaciones grandes.
Velocidad II:
Campo de altas revoluciones, para perforacio-
nes pequeñas.
Si el selector de velocidad 4no pudiese girarse
hasta el tope, gire ligeramente a mano el husillo.
Conexión/desconexión
Para la puesta en marcha de la herramienta
eléctrica accionar y mantener en esa posición el
interruptor de conexión/desconexión 8.
La bombilla 6se enciende al presionar levemen-
te, o del todo, el interruptor de conexión/desco-
nexión 8, lo cual permite iluminar el área de
trabajo en lugares con poca luz.
Ajuste de las revoluciones
Variando la presiónejercida sobre elinterruptor
de conexión/desconexión 8puede Ud. regular
de forma continua las revoluciones de la herra-
mienta eléctrica.
Apretando levemente el interruptor de cone-
xión/desconexión 8se obtienen unas revolu-
ciones bajas. Incrementando paulatinamente la
presión van aumentando las revoluciones en
igual medida.
(PBL211K-PBL143K-PBL141K-PBL142K
PBL183PK-PBL181PK-PBL182PK)
Para desconectar laherramientaeléctricasoltar
el interruptor de conexión/desconexión 8.
Freno de marcha por inercia
Al soltar el interruptor de conexión/desco-
nexión 8se frena el portabrocas y con ello el
útil que lleva montado.
Antes de soltar el interruptor de conexión/des-
conexión 8, espere a que el tornillo haya sido
enroscado al ras con la superficie de la pieza de
trabajo. De esta manera se evita que la cabeza
del tornillo penetre en el material.
LED Capacidad
Luz verde = 75%
Luz amarillo
Luz rojo
51-75%
26-50%
En la posición “Percutir” se encuentra desacti-
vado el embrague limitador disponiéndose en
todo momento de la plena potencia.
Instrucciones para la operación
fSolamente aplique la herramienta eléctrica
desconectada contra el tornillo. Los útiles
en rotación pueden resbalar.
Consejos prácticos
En caso de trabajar prolongadamente a bajas re-
voluciones deberá refrigerarse la herramienta
eléctricadejándolafuncionaraprox.3 minutosa
las revoluciones en vacío máximas.
Para taladrar en metal solamente usar brocas
HSS (HSS=acero de corte rápido de alto rendi-
miento) bien afiladas y en perfecto estado. Bro-
cas con la calidad correspondiente las encontra-
rá en el programa de accesorios Stayer.
Antes de enroscar tornillos grandes y largos en
materiales duros deberá taladrarse un agujero
con el diámetro del núcleo de la rosca a una pro-
fundidad aprox. correspondiente a 2/3de la lon-
gitud del tornillo.
(PBL141K - PBL142K - PBL181PK - PBL182PK)
Pulsar 11 para ver estado de carga de la batería.

ESPAÑOL
6
6
Mantenimiento y servicio
Mantenimiento y limpieza
fAntes de cualquier manipulación en la he-
rramienta eléctrica (p.ej. en su manteni-
miento, cambio de útil, etc.), así como al
transportarla o guardarl a, colocar en posi-
ción central el selector de sentido de giro.
Vd. podría accidentarse en caso de un accio-
namiento fortuito del interruptor de co-
nexión/desconexión.
fMantenga limpia la herramienta eléctrica y
las rejillas de refrigeración para trabajar
con eficacia y seguridad.
Si el acumulador fuese inservible diríjase a un
servicio técnico autorizado para herramientas
eléctricas Stayer.
Si a pesar de los esmerados procesos de fabri-
caciónycontrol,laherramientaeléctricallegase
a averiarse, la reparación deberá encargarse a
un servicio técnico autorizado para herramien-
tas eléctricas Stayer.
Transporte
El acumulador ha sido ensayado conforme al
manual UN ST/SG/AC.10/11/Rev.4 Parte III, Su-
binciso 38.3. Dispone de una eficaz protección
contra una sobrepresión o cortocircuito inte-
rior, así como de unos dispositivos contra la ro-
tura forzada o corrientes inversas peligrosas.
La cantidad equivalente de litio que contiene el
acumulador es inferior a los valores límite perti-
nentes. Es por ello, por lo que el acumulador,
tanto si va suelto como si va montado en el apa-
rato, no está sujeto a la s directivas nacionales e
internacionales sobre el transporte de mercan-
cías peligrosas. Sin embargo, esto si puede ser
de relevancia, si son varios los acumuladores
transportados. En este caso puede que sea im-
perativo cumplir ciertas exigencias (p.ej. en el
embalaje).
Eliminación
Recomendamos que las herramientas eléctri-
cas, accesorios y embalajes sean sometidos a
un proceso de recuperación que respete el me-
dio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléc-
tricas a la basura!
Conforme a la Directriz Europea
2002/96/CE sobre aparatos eléc-
tricos y electrónicos inservibles,
tras su transposición en ley nacio-
nal, deberán acumularse por separado las herra-
mientas eléctricas para ser sometidas a un reci-
claje ecológico.
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones com-
prendidas en el apartado
“Transporte”
No arroje los acumuladores/pilas a la basura, ni
al fuego, ni al agua. Los acumuladores/pilas de-
berán guardarse y reciclarse o eliminarse de ma-
nera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán re-
ciclarse los acumuladores/pilas defectuosos o
agotados.

7
7
Indicazioni di sicurezza per trapani ed
avvitatori
fUsare la protezione acustica impiegando
trapani battenti. L’effetto del rumore può
causare la perdita dell’udito.
fUtilizzare le impugnature supplementari
fornite insieme all’elettroutensile. La perdi-
ta di controllo sull’elettroutensile può com-
portare il pericolo di incidenti.
fTenerel’apparecchioperlesuperficiisolate
dell’impugnatura qualora venissero effet-
tuati lavori durante i quali l’accessorio op-
pure la vite potrebbevenire a contatto con
cavi elettrici nascosti.Il contatto con un ca-
vosottotensionepuòmetteresottotensione
anche parti metalliche dell’apparecchio, cau-
sando una scossa elettrica.
fAl fine di rilevare linee di alimentazione na-
scoste, utilizzare adatte apparecchiature di
ricerca oppure rivolgersi alla locale società
erogatrice.Un contatto con linee elettriche
può provocare lo sviluppo di incendi e di
scosse elettriche. Danneggiando linee del
gas si può creare il pericolo di esplosioni. Pe-
netrando una tubazione dell’acqua si provo-
cano seri danni materiali.
fSpegnereimmediatamentel’elettroutensile
quando l’utensile accessorio si blocca.
Aspettarsi sempre alti momenti di reazione
che possono provocare un contraccolpo.
L’utensile accessorio si blocca quando:
– l’elettroutensile è sottoposto a sovraccari-
co oppure
– prende angolature improprie nel pezzo in
lavorazione.
fTenere sempre ben saldo l’elettroutensile.
Serrando a fondo ed allentando le viti è pos-
sibile che si verifichino temporaneamente al-
ti momenti di reazione.
ITALIANO
fAssicurare il pezzo in lavorazione.Un pezzo
in lavorazione può essere bloccato con sicu-
rezza in posizione solo utilizzando un apposi-
to dispositivo di serraggio oppure una morsa
a vite e non tenendolo con la semplice mano.
fMantenere pulita la propria zona di lavoro.
Miscele di materiali di diverso tipo possono
risultare particolarmente pericolose. La pol-
vere di metalli leggeri può essere infiammabi-
le ed esplosiva.
fPrima di posare l’elet troutensile, attendere
sempre fino a quando si sarà fermato com-
pletamente.L’accessorio può incepparsi e
comportare la perdita di controllo dell’elet-
troutensile.
fNon aprire la batteria.Vi è il pericolo di un
corto circuito.
Proteggere la batteria ricaricabile da
calore troppo forte, p. es. anche da
continueradiazioni solarie dal fuoco.
Viècon
creto pericolo di esplosione!
fIn caso di difetto e di uso improprio della
batteria ricaricabile vi è il pericolo di una
fuoriuscita di vapori. Farentrare aria fresca
e farsi visitare da un medico in caso di di-
sturbi.I vapori possono irritare le vie respira-
torie.
fIn caso di batterie difettose vi può essere
una fuoriuscita di liquidi che possono umet-
tare oggetti vicini. Controllare le relative
parti. Pulire queste parti e, se il caso, sosti-
tuirle.
fUtilizzare la batteria ricaricabile esclusiva-
mente insieme all’elettroutensile Stayer.
Solo in questo modo la batteria ricaricabile
viene protetta da sovraccarico pericoloso.
Descrizione del funzionamento
Leggere tutte le avvertenze di peri-
colo e le istruzioni operative.In ca-
so di mancato rispetto delle avver-
tenze di pericolo e delle istruzioni
operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gravi.

Componenti illustrati
La numerazione dei componenti illustrati si riferisce
all’illustrazione dell’elettroutensile che si trova sulla
pagina con la rappresentazione grafica
1Bit cacciavite
2Mandrino autoserrante
3Anello di regolazione preselezione della coppia
4Commutatore di marcia
5Batteria ricaricabile
6Illuminazione del punto di avvitatura «PowerLight»
7Commutatore del senso di rotazione
8Interruttore di avvio/arresto
9Tasto di sbloccaggio della batteria ricaricabile
10 Indicatore dello stato di carica della batteria
Informazioni sulla rumorosità e sulla
vibrazione
Adottare misure di sicurezza supplementari per la
protezione dell’operatore dall’effetto delle vibrazioni
come p. es:. manutenzione dell’elettroutensile e
degli accessori, mani calde, organizzazione dello
svolgimento del lavoro.
8
8
ITALIANO
Dichiarazione di conformità
Montaggio
Caricare la batteria
fUtilizzare esclusivamente stazioni di ricari-
ca per batterie riportate sulla pagina con gli
accessori. Soltanto queste stazioni di ricari-
ca per batterie sono adattate alle batterie in
ioni di litio utilizzate nell’elettroutensile in
dotazione.
Nota bene: La batteria ricaricabile viene fornita
parzialmente carica. Per garantire l’intera po-
tenza dellabatteria ricaricabile, primadel primo
impiego ricaricare completamente la batteria ri-
caricabile nella stazione di ricarica.
La batteria ricaricabile a ioni di litio può essere
ricaricata in qualsiasi momento senza ridurne la
durata. Un’interruzione dell’operazione di ricari-
ca non danneggia la batteria ricaricabile.
Dopo la disattivazione auto-
matica dell’elettroutensile
non continuare a premere l’interruttore di av-
vio/arresto. La batteria ricaricabile potrebbe
subire dei danni.
Per estrarre la batteria ricaricabile 5premere il
tasto di sbloccaggio 9ed estrarre la batteria ri-
caricabile dall’elettroutensile verso la parte po-
steriore. Così facendo, non esercitare forza ec-
cessiva.
La batteria ricaricabile è dotata di un sensore
NTC per il controllo della temperatura che per-
metteoperazionidiricaricasoloentrouncampo
di temperatura tra 0ºC e 45ºC. In questo mo-
do si permette di raggiungere una lunga durata
della batteria.
Si prega di attenersi alle indicazioni relative allo
smaltimento.
ATTENZIONE
Ilsottoscritto: STAYERIBERICA,S.A.
Conindirizzoa:
CalleSierradeCazorla,7
ÁreaEmpresarialAndalucía -Sector1
28320PINTO(MADRID)
Tel.:[phone]
Fax:[phone]
CERTIFICA
Chelamacchina:
Tipo:
Modellos:
Noi dichiariamo sotto la nostra unica e sola
responsabilità che questo prodotto si trova in
conformità con le norme o i documenti normalizzati
seguenti: in conformità con i
regolamenti .
Trapanoavvitatoreabatteria
BHL112K / PBL120K PBL211K /
PBL141K / PBL142K / PBL143K /
PBL181PK / PBL182PK / PBL183PK
UNE EN 60745
2006/42/CE,2004/108/CE
Ramiro de la Fuente
Direttore generale

9
9
ITALIANO
Cambio degli utensili
fPrima di effettuare lavori all’elettroutensile
(ad es. lavori di manutenzione, cambio
d’utensile, ecc.), nonché in caso di traspor-
to e di conservazione dello stesso, avere
sempre cura di portare in posizione media il
commutatore per la reversibilità. In difetto,
sussisterà il pericolo di lesioni in caso di azio-
namento accidentale dell’interruttore di av-
vio/di arresto.
Aprire il mandrino autoserrante 2ruotando nel
senso di rotazione fino a quando l’utensile
può essere inserito. Inserire l’utensile.
Ruotare manualmente con forza la boccola del
mandrino autoserrante 2nel senso di rotazione
. In questo modo il mandrino viene bloccato
automaticamente.
Per sbloccarlo di nuovo quando si intende to-
gliere l’utensile accessorio, si gira la boccola an-
teriore in senso contrario.
1
2
Aspirazione polvere/aspirazione
trucioli
fPolveri e materiali come vernici contenenti
piombo, alcuni tipi di legname, minerali eme-
talli possono essere dannosi per la salute. Il
contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o ma-
lattie delle vie respiratorie dell’operatore op-
pure delle persone che si trovano nelle vici-
nanze.
Determinate polveri come polvere da legna-
me di faggio o di quercia sono considerate
cancerogene,inmodo particolareinsiemead
additivi per il trattamento del legname (cro-
mato, protezione per legno). Materiale con-
tenente amianto deve essere lavorato esclu-
sivamente da personale specializzato.
– Provvedere per una buona aerazione del
posto di lavoro.
– Si consiglia di portare una mascherina
protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro pae-
se per i materiali da lavorare.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
fUtilizzare esclusivamente batterie agli ioni
di litio originali Stayer dotate della tensione
riportata sulla targhetta di costruzione
dell’elettroutensile in dotazione. L’impiego
dibatteriediversedaquelleconsigliatepotrà
comportare il pericolo di lesione o d’incen-
dio.
Mettere il commutatore del senso di rotazione
7in posizione centrale in modo da impedire
che la macchina possa accendersi accidental-
mente. Applicare la batteria ricaricata 5nell’im-
pugnatura fino a percepirne lo scatto d’innesto
ed a farla trovare a filo con l’impugnatura.
Impostazione del senso di rotazione
Con il commutatore del senso di rotazione 7è
possibile modificare il senso di rotazione
dell’elettroutensile. Comunque, ciò non è possi-
bile quando l’interruttore di avvio/arresto 8è
premuto.
Rotazione destrorsa: Per forare ed avvitare viti
premere il commutatore del senso di rotazione
7verso sinistra fino all’arresto.
Preselezione della coppia / Regolazione del
modo operativo
Con l’anello di regolazione per la preselezione
della coppia 3è possibile regolare la coppia ri-
chiesta su 10 livelli . Se la coppia è ben regolata,
l’elettroutensile si ferma non appena la testa
della vite arriva ad essere a filo con la superficie
del materiale oppure si raggiunge la coppia im-
postata.
Per svitare viti, regolare eventualmente su un li-
vello maggiore oppure regolare sul simbolo «Fo-
ratura».
Foratura
Ruotare l’anello di regolazione 3sul simbolo «fo-
ratura non battente».
Alla posizione «Foratura» il disinserimento auto-
matico è disattivato.

Foratura battente ( PBL183PK)
Mettere l’anello di regolazione 3sul
simbolo «foratura battente».
Alla posizione «foratura battente» il disinseri-
mento automatico è disattivato e la macchina
raggiunge sempre il massimo della prestazione.
Commutazione meccanica di marcia
fAzionare il commutatore di marcia 4 solo
quando l’elettroutensile è fermo.
Con il commutatore di marcia 4è possibile
preselezionare 2 campi di velocità.
Marcia I:
Bassa velocità; per avvitare oppure per lavori
con grandi diametri di foratura.
Marcia II:
Alta velocità; per lavori con piccolo diametro di
foratura.
In caso non fosse possibile spostare il commu-
tatore di marcia 4fino alla battuta, girare legger-
mente il mandrino di trasmissione tramite la
punta.
Accendere/spegnere
Per accendere l’elettroutensile premere l’inter-
ruttore di avvio/arresto 8e tenerlo premuto.
La lampadina 6è illuminata in caso di interrutto-
re di avvio/arresto 8premuto leggermente op-
pure premuto completamente e consente l’illu-
minazione del settore di lavoro in caso di
condizioni di luce sfavorevoli.
Per spegnere l’elettroutensile rilasciare di
nuovo l’interruttore di avvio/arresto 8
Regolazione del numero di giri
(PBL211K-PBL143K-PBL183PK)
È possibile regolare la velocità dell’elettrouten-
silein funzioneoperando conlapressionechesi
esercita sull’interruttore avvio/arresto 8
Esercitando una leggera pressione sull’interrut-
tore di avvio/arresto 8si ha una velocità bassa.
Aumentando la pressione si aumenta la velocità.
10
10
ITALIANO
Freno di arresto graduale
Rilasciando l’interruttore avvio/arresto 8il
mandrino autoserrante viene frenato impeden-
do in questo modo una fase di arresto dell’uten-
sile accessorio.
Avvitando viti, rilasciare l’interruttore avvio/ar-
resto 8solo dopo che la vite sia stata avvitata
a filo nel pezzo in lavorazione. In questo caso la
testa della vite non penetra nel pezzo in lavora-
zione.
Indicazioni operative
fApplicare l’elettroutensile sulla vite soltan-
to quando è spento. Utensili accessori in ro-
tazione possono scivolare.
Suggerimenti
In seguito a lunghe operazioni di lavoro a bassa
velocità, per farlo raffreddare, lasciar ruotare
l’elettroutensile in funzionamento a vuoto per
ca. 3 minuti alla massima velocità.
Per forature nel metallo impiegare solo punte
HSS perfettamente affilate (HSS = acciaio su-
perrapido). Una rispettiva qualità viene garanti-
ta dal programma accessori Stayer.
Volendo avvitare viti di dimensioni maggiori in
materiale duro, eseguire prima un foro pari al
diametro interno del filetto e per circa 2/3della
lunghezza completa della vite.
LED Autonomia
Luce verde = 75%
Luce giallo
Luce rosso 51-75%
26-50%

11
11
ITALIANO
Manutenzione ed assistenza
Manutenzione e pulizia
fPrima di effettuare lavori all’elettroutensile
(ad es. lavori di manutenzione, cambio
d’utensile, ecc.), nonché in caso di traspor-
to e di conservazione dello stesso, avere
sempre cura di portarein posizione media il
commutatore per la reversibilità.In difetto,
sussisterà il pericolo di lesioni in caso di azio-
namento accidentale dell’interruttore di av-
vio/di arresto.
fPer poter garantire buone e sicure opera-
zioni di lavoro, tenere sempre puliti l’elet-
troutensile e le prese di ventilazione.
Se la batteria ricaricabile non dovesse più fun-
zionare, rivolgersi ad un Centro per il Servizio
Clienti elettroutensili Stayer autorizzato.
Se nonostante gli accurati procedimenti di pro-
duzione e di controllo l’elettroutensile dovesse
guastarsi,lariparazione va fattaeffettuare daun
punto di assistenza autorizzato per gli elettrou-
tensili Stayer.
In caso di richieste o di ordinazione di pezzi di
ricambio,comunicaresempreilcodiceprodotto
a 10 cifre riportato sulla targhetta di fabbrica-
zione dell’elettroutensile!
Trasporto
La batteria ricaricabile è stata collaudata secon-
do il manuale UN [Recommendations on the
Transport of Dangerous Goods, Manual of Tests
and Criteria] ST/SG/AC.10/11/Rev.4 Parte III,
sottoparagrafo 38.3. Essa è dotata sia di un’effi-
cace protezione contro la sovrappressione inter-
na e pericolo di corto circuito che di dispositivi
adatti ad impedirne una rottura dovuta a sovrac-
carico ed il pericolo di corrente inversa.
La quantità di equivalente di litio contenuta nel-
la batteria ricaricabile si trova al di sotto dei va-
lori di soglia vigenti. Per questo motivo la batte-
ria ricaricabile quale singolo elemento o come
elemento applicato in una macchina non rientra
tra i prodotti considerati particolarmente peri-
colosi nelle norme nazionali o internazionali. In
caso di trasporto di diverse batterie ricaricabili,
può comunque darsi il caso che le norme relati-
ve ai prodotti pericolosi acquistino rilevanza. In
questo caso può essere necessario attenersi al-
le speciali condizioni (p. es. l’imballaggio) in es-
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambien-
tegliimballaggi,glielettroutensiliegliaccessori
dismessi.
Solo per i Paesi della CE:
Non gettare elettroutensili di-
smessi tra i rifiuti domestici!
Conformemente alla norma della
direttiva 2002/96/CE sui rifiuti di
apparecchiature elettriche ed
elettroniche (RAEE) ed all’attua-
zione del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono esse-
re raccolti separatamente ed essere inviati ad
una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
Li-Ion:
Si prega di tener presente le
indicazioni riportare nel para-
grafo «Trasporto»,
Qualunque sia il tipo di batteria esaurita, essa
non deve essere gettata tra i rifiuti domestici,
nel fuoco o nell’acqua. Ogni tipo di batteria
esaurita deve essere, riciclata oppure smaltita
rispettando rigorosamente la protezione
dell’ambiente.
Solo per i Paesi della CE:
Ogni tipo di batteria difettosa oppure esaurita
deve essere riciclata secondo la direttiva
91/157/CEE.

12
12
ENGLISH
Safety Warnings for Drills and Screw-
driver
fWear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
fUse auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal in-
jury.
fHold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory or fastener may con-
tact hidden wiring. Cutting accessory and
fasteners contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric
shock.
fUse appropriate detectors to determine if
utility lines are hidden in the work area or
callthelocalutilitycompanyfor assistance.
Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.
fSwitch off the power tool immediately
when the tool insert jams. Be prepared for
high reaction torque that can cause kick-
back. The tool insert jams when:
— The power tool is subject to overload or
— It becomes wedged in the workpiece.
fHold the machine with a firm grip. High re-
action torque can briefly occur while driving
in and loosening screws.
fSecurethe workpiece. Aworkpiececlamped
with clamping devices or in a vice is held
more secure than by hand.
fKeep your workplace clean. Blends of mate-
rials are particularly dangerous. Dust from
light alloys can burn or explode.
fAlways wait until the machine has come to
a complete stop before placing it down. The
tool insert canjam and leadto loss of control
over the power tool.
fDo not open the battery. Danger of short-
circuiting.
Protectthebatteryagainstheat,e. g.,
also against continuous sun irradia-
tion and fire. There is danger of explo-
sion.
fIn case of damage and improper use of the
battery, vapours may be emitted. Provide
for fresh air and seek medical help in case
of complaints. The vapours can irritate the
respiratory system.
fWhen the battery is defective, liquid can es-
cape and come into contact with adjacent
components. Check any parts concerned.
Clean such parts or replace them, if required.
fUse the battery only in conjunction with
your Stayer power tool. This measure alone
protects the battery against dangerous over-
load.
Functional Description
Read all safety warnings and all in-
structions. Failure to follow the
warnings and instructions may re-
sult in electric shock, fire and/or se-
rious injury.
Product Features
The numbering of the product features refers to
the illustration of the machine on the graphics
page.
1Screwdriver bit
2Keyless chuck
3Torque preselection ring
4Gear selector
5Battery
6“Power Light”
7Rotational direction switch
8On/Off switch
9Battery unlocking button
10 Battery charge-control indicator
Noise/Vibration Information
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.

Declaration of Conformity
13
13
ENGLISH
Assembly
Battery Charging
fUse only the battery chargers listed on the
accessories page.Only these battery charg-
ers are matched to the lithium ion battery of
your power tool.
Note: The battery is supplied partially charged.
To ensure full capacity of the battery, complete-
ly charge the battery in the battery charger be-
fore using your power tool for the first time.
The lithium ion battery can be charged at any
time without reducing its service life. Interrupt-
ingthechargingproceduredoesnotdamagethe
battery.
Do not continue to press the
On/Off switch after the ma-
chinehas beenautomatically switched off.The
battery can be damaged.
To remove the battery 5, press the battery un-
lockingbutton 9and pull the battery out of the
power tool toward the rear. Do not exert any
force.
WARNING
Thebatteryisequipped withaNTC temperature
control which allows charging only within a tem-
perature range of between 0º C and 45º C. A
long battery service life is achieved in this man-
ner.
Observe the notes for disposal.
Changing the Tool
fBefore any work on the machine (e. g.,
maintenance, tool change, etc.) as well as
during transport and storage, set the rota-
tional direction switch to the centre posi-
tion. Unintentional actuation of the On/Off
switch can lead to injuries.
Open the keyless chuck 2by turning in rotation
direction ,untilthetoolcan beinserted.Insert
the tool.
Firmly tighten the collar of the keyless chuck 2
by hand in rotation direction . This automati-
cally locks the drill chuck.
The locking is released again to remove the tool
when the collar is turned in the opposite direc-
tion.
1
2
Dust/Chip Extraction
fDusts frommaterials such aslead-containing
coatings, some wood types, minerals and
metal can be harmful to one’s health. Touch-
ing or breathing-in the dusts can cause aller-
gic reactions and/or lead to respiratory infec-
tions of the user or bystanders.
Certain dusts, such as oakor beech dust, are
considered as carcino genic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.
– Provide for good ventilation of the work-
ing place.
– It is recommended to wear a P2 filter-
class respirator.
Observe the relevant regulations in your
country for the materials to be worked.
The undersigned: STAYER IBERICA, S.A.
Withaddressat:
Calle Sierra de Cazorla, 7
Área Empresarial Andalucía - Sector 1
28320 PINTO (MADRID)
Tel.: [phone] / Fax: [phone]
CERTIFIES
Thatthemachine:
Type:
Models: Cordless drill/screwdriver BHL112K / PBL120K PBL211K /
PBL141K / PBL142K / PBL143K /
PBL181PK /PBL182PK / PBL183PK
We declare under our sole responsibility that this
product is in conformity with the following standards or
standardized documents: UNE EN 60745, according to
EURegulations2006/42/CE,2004/108/CE.
Ramiro de la Fuente
Director General

14
14
ENGLISH
Operation
Starting Operation
Inserting the Battery
fUse only original Stayer lithium ion batter-
ies with the voltage listed on the nameplate
ofyourpowertool.Usingotherbatteriescan
lead to injuries and pose a fire hazard.
Setthe rotationaldirectionswitch 7to the cen-
tre position in order to avoid unintentional start-
ing. Insert the charged battery 5into the handle
so that it can be felt to engage and faces flush
against the handle.
Reversing the Rotational Direction
The rotational direction switch 7is used to re-
verse the rotational direction of the machine.
However, this is not possible with the On/Off
switch 8actuated.
Right Rotation: For drilling and driving in
screws, push the rotati onal direction switch 7
left to the stop.
Setting the Torque / Setting the Operating
Mode
The required torque can be preselected in 10
steps with the torque preselection ring 3. With
the correct setting, the insert tool is stopped as
soon as the screw is screwed flush into the ma-
terial or when the set torque is reached.
Select a higher setting when driving out screws,
or set to the symbol “Drilling”.
Drilling
Set the preselection ring 3to the “Drilling with-
out impact” symbol.
The safety clutch is deactivated in the “Drilling”
position.
Impact drilling (PBL183PK)
Set the preselection ring 3to the “Im-
pact drilling” symbol.
In the “Impact drilling” position, the safety
clutchisdeactivatedand the maximum power is
always effective.
Gear Selection, Mechanical
fActuate the gear selector 4 only when the
machine is at a standstill.
Two speed ranges can be preselected with the
gear selector 4.
Gear I:
Low speed range; for sc rewdriving or working
with large drilling diameter.
Gear II:
Highspeed range;forworkingwithsmalldrilling
diameter.
If the gear selector 4cannot be fully engaged,
lightly rotate the drive spindle with the drill bit
by twisting the drill chuck.
Switching On and Off
To start the machine, press the On/Off switch
8and keep it pressed.
The light 6is lit when the On/Off switch 8is
slightly or completely pressed in and permits to
light the work area when the lighting conditions
are bad.
To switch off the machine, release the On/Off
switch8
Adjusting the Speed
(PBL211K-PBL143K-PBL183PK)
The speed of the switched on power tool can be
variably adjusted, depending on how far the
On/Off switch 8is pressed.
Light pressure on the On/Off switch 8results
in a low rotational speed. Further pressure on
the switch results in an increase in speed.
Run-on Brake
When the On/Off switch 8is released, the
chuck brakes to a stop, thus preventing the run-
on of the tool.
When driving in screws, wait until the screw is
screwed in flush with the material and then re-
lease the On/Off switch 8. By doing so, the
head of the screw does not penetrate into the
material.

15
15
ENGLISH
LED Capacity
Lighting green = 75%
Lighting yellow
Lighting red 51-75%
26-50%
Working Advice
fApply the power tool to the screw only
when it is switched off. Rotatingtool inserts
can slip off.
Tips
After longer periods of working at low speed, al-
low the machine to cool down by running it for
approx. 3 minutes at maximum speed with no
load.
For drilling in metal, use only perfectly sharp-
enedHSSdrillbits(HSS=high-speedsteel).The
appropriate quality is guaranteed by the Stayer
accessories program.
Before screwing larger, longer screws into hard
materials, it is advisable to predrill a pilot hole
with the core diameter of the thread to approx.
2/3of the screw length.
Maintenance and Service
Maintenance and Cleaning
fBefore any work on the machine (e. g.,
maintenance, tool change, etc.) as well as
during transport and storage, set the rota-
tional direction switch to the centre posi-
tion. Unintentional actuation of the On/Off
switch can lead to injuries.
fFor safe and proper working, always keep
the machine and ventilation slots clean.
When the battery is no longer operative, please
refer to an authorised after-sales service agent
for Stayer power tools.
If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Stayer power tools.
Transport
The battery is tested according to UN document
ST/SG/AC.10/11/Rev.4PartIII,subsection38.3.
It has effective protection against internal over-
pressure and short circuiting as well as devices
for the prevention of violent rupture and danger-
ous reverse current flow.
The lithium-equivalent content in the battery is
below applicable limit values. Therefore, the
batteryisnotsubjectto nationalorinternational
regulations pertaining to dangerous mediums,
neither as an individual component nor when in-
serted into a machine. However, the regulations
governing dangerous goods may be relevant
when transporting several batteries. In this
case, it can be necessary to comply with special
conditions(e.g.,concerningthepackaging).

16
16
ENGLISH
Disposal
The machine, accessories and packaging should
be sorted for environmental-friendly recycling.
Only for EC countries:
Do not dispose of power tools in-
to household waste!
AccordingtheEuropeanGuideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its
implementation into national
right, power tools that are no longer usable
must be collected separately and disposed of in
an environmentally correct manner.
Battery packs/batteries:
Li-ion:
Please observe the instruc-
tions in section “Transport”,
Do not dispose of battery packs/batteries into
household waste, fire or water. Battery
packs/batteriesshouldbecollected,recycledor
disposed of in an environmental-friendly man-
ner.
Only for EC countries:
Defective or dead out battery packs/batteries
must be recycled according the guideline
91/157/EEC.

SicherheitshinweisefürBohrmaschinen
und Schrauber
fTragen Sie Gehörschutz beim Schlagboh-
ren. Die Einwirkung vonLärm kann Gehörver-
lust bewirken.
fBenutzen Sie mit dem Gerät gelieferte Zu-
satzhandgriffe. Der Verlust der Kontrolle
kann zu Verletzungen führen.
fHalten Sie das Gerät an den isolierten Griff-
flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug oder die
Schraube verborgene Stromleitungen tref-
fen kann. Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene Ge-
räteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
fVerwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzu-
spüren, oder ziehen Sie die örtliche Versor-
gungsgesellschaft hinzu. Kontakt mit Elek-
troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei-
tungkannzurExplosionführen.Eindringenin
eine Wasserleitung verursacht Sachbeschä-
digung.
fSchalten Sie das Elektrowerkzeug sofort
aus, wenn das Einsatzwerkzeug blockiert.
Seien Sie auf hohe Reaktionsmomente ge-
fasst, die einen Rückschlag verursachen.
Das Einsatzwerkzeug blockiert wenn:
— das Elektrowerkzeug überlastet wird oder
— es im zu bearbeitenden Werkstück verkan-
tet.
fHalten Sie das Elektrowerkzeug gut fest.
Beim Festziehen und Lösen von Schrauben
können kurzfristig hohe Reaktionsmomente
auftreten.
fSichern Sie das Werkstück. Ein mit Spann-
vorrichtungen oder Schraubstock festgehal-
tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
fHalten Sie Ihren Arbeitsplatz sauber.Mate-
rialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explo-
dieren.
DEUTSCH
17
17
fWarten Sie, bis das Elektrowerkzeug zum
Stillstand gekommen ist, bevor Sie es able-
gen. Das Einsatzwerkzeug kann sich verha-
ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
fÖffnen Sie den Akku nicht.Es besteht die
Gefahr eines Kurzschlusses.
SchützenSiedenAkkuvorHitze,z. B.
auch vor dauernder Sonneneinstrah-
lung, und Feuer. Es besteht Explosi-
onsgefahr.
fBei Beschädigung und unsachgemäßem Ge-
brauch des Akkus können Dämpfe austre-
ten. FührenSie Frischluft zuund suchenSie
bei Beschwerden einen Arzt auf. Die Dämp-
fe können die Atemwege reizen.
fBei defektem Akku kann Flüssigkeit austre-
ten und angrenzende Gegenstände benet-
zen. Überprüfen Sie betroffene Teile. Reini-
gen Sie diese oder tauschen Sie sie
gegebenenfalls aus.
fVerwenden Sie den Akku nur in Verbindung
mit Ihrem Stayer Elektrowerkzeug. Nur so
wird der Akku vor gefährlicher Überlastung
geschützt.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheits-
hinweise undAnweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Kompo-
nenten bezieht sich auf die Darstellung des Elek-
trowerkzeuges auf der Grafikseite.
1Schrauberbit
2Schnellspannbohrfutter
3Einstellring Drehmomentvorwahl
4Gangwahlschalter
5Akku
6Lampe „Power Light“
7Drehrichtungsumschalter
8Ein-/Ausschalter

9Akku-Entriegelungstaste
10 Akku-Ladezustandsanzeige
Geräusch-/Vibrationsinformation
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Ar-
beitsabläufe.
DEUTSCH
18
18
Konformitätserklärung
Montage
Akku laden
fBenutzen Sie nur die auf der Zubehörseite
aufgeführten Ladegeräte. Nur diese Ladege-
räte sind auf den bei Ihrem Elektrowerkzeug
verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: DerAkku wird teilgeladenausgeliefert.
Um die volle Leistung des Akkus zu gewährleis-
ten, laden Sie vor dem ersten Einsatz den Akku
vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Ei-
ne Unterbrechung des Ladevorganges schädigt
den Akku nicht.
Drücken Sie nach dem automa-
tischen Abschalten des Elek-
trowerkzeuges nicht weiter auf den Ein-/Aus-
schalter. Der Akku kann beschädigt werden.
Zur Entnahme des Akkus 5drücken Sie die Ent-
riegelungstaste 9und ziehen den Akku nach
hinten aus dem Elektrowerkzeug. Wenden Sie
dabei keine Gewalt an.
Der Akku ist mit einer NTC-Temperaturüberwa-
chung ausgestattet, welche ein Aufladen nur im
Temperaturbereich zwischen 0 °C und 45 °C
zulässt. Dadurch wird eine hohe Akku-Lebens-
dauer erreicht.
ACHTUNG
Beachten Sie die Hinweise zur Entsorgung.
Werkzeugwechsel
fBringen Sie vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel
etc.) sowie bei dessen Transport und Auf-
bewahrung den Drehrichtungsumschalter
in Mittelstellung. Bei unbeabsichtigtem Be-
tätigen des Ein-/Ausschalters besteht Verlet-
zungsgefahr.
Öffnen Sie das Schnellspannbohrfutter 2durch
Drehen in Drehrichtung , bis das Werkzeug
eingesetzt werden kann. Setzen Sie das Werk-
zeug ein.
Drehen Sie die Hülse des Schnellspannbohrfut-
ters 2in Drehrichtung von Hand kräftig zu.
Das Bohrfutter wird dadurch automatisch ver-
riegelt.
Die Verriegelung löst sich wieder, wenn Sie zum
Entfernen des Werkzeuges die Hülse in Gegen-
richtung drehen.
1
2
DerUnterzeichnende: STAYERIBÉRICA,S.A.
Directed:
Calle Sierra de Cazorla, 7
Área Empresarial Andalucía - Sector 1
28320 PINTO (MADRID)
Tel.: [phone]
Fax: [phone]
BESCHEINIGT
DasMaschinen:
Typ:
Modelle:
Akku-Bohrschrauber
BHL112K / PBL120K PBL211K /
PBL141K / PBL142K / PBL143K /
PBL181PK / PBL182PK /
PBL183PK
ErklärenunterunsererVerantwortung,dassdasProduktunter
"Technische Daten" beschrieben im Einklang mit den Normen
oder normativen Dokumenten wie folgt lautet: UNE EN
60745 in Übereinstimmung mit den Vorschriften
2006/42/CE,2004/108/CE.
Ramiro de la Fuente
Director Manager
