Steelcase Ology Height Adjustable Rectangular & Tapered... User manual

®
2
3
4
TORQUE WRENCH
CLÉ À COUPLE
LLAVE DE TORSIÓN
10mm
3, 5 & 6mm
#2
3, 5 & 6mm
25267701
888.STEELCASE (888.783.3522)
www.steelcase.com
©2016 Steelcase Inc.
Grand Rapids, MI 49501
U.S.A.
Ology™Height Adjustable Rectangular & Tapered Desks
For Commercial & Home Use
Bureaux rectangulaires et coniques réglables en hauteur Ology™
Pour usage commercial et domestique
Escritorios Ology™rectangulares y cónicos de altura ajustable
Para uso comercial y doméstico
Page 1 of 27
P/N 25267701
Doc # 67488 Rev T

®
WARNING
RISK OF SERIOUS INJURY DUE TO PINCH POINTS, TIPOVER, OR POTENTIAL COLLAPSE.
This powered, adjustable height desk appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack
of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
Max.
Min.
>1"
(25mm)
>1"
(25mm)
>1"
(25mm)
X
X
X
NOTE: Desk image
is for reference only.
Table shape and leg
quantity may change
based on the style
and configuration.
1/888.783.3522
www.steelcase.com
?
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a class B digital device pursuant to Part 15 for FCC rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will
not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver. Connect the equipment into an outlet or a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Important: Changes or modifications to this product not authorized by Steelcase could void your authority to operate the product.
CRUSH HAZARD - DO NOT PLACE FEET, LEGS OR OTHER BODY
PARTS ON OBJECTS PLACED UNDER TABLE TOP OR BELOW
MODESTY PANEL.
REMOVE AND SECURE POWER CORD WHEN NOT IN USE TO
PREVENT CHILDREN FROM OPERATING THE DESK UNSUPERVISED.
Raising or lowering desk can
trap, pinch or crush body parts or property.
DO NOT ALLOW USE BY CHILDREN or people unable to understand
the risks and to safely adjust the desk height.
MAINTAIN >1” (25mm) GAP ABOVE OBJECTS ON DESK AT MAX
HEIGHT AND BETWEEN THE DESK & ADJACENT OBJECTS.
Locate desk, accessories, and nearby objects to allow movement of
desktop through full range without pulling cords, trapping body parts,
or colliding with anything (shelves, electrical plugs and cords, door
knobs, window sills, storage cabinets, etc.)
DO NOT OPERATE THIS EQUIPMENT Unless Properly Trained.
INSPECT REGULARLY. Stop using if product is damaged or has
loose parts. Only repair with Steelcase authorized parts and methods.
RISK OF DEATH OR SERIOUS INJURY.
Page 2 of 27
P/N 25267701
Doc # 67488 Rev T

®
IMPORTANT SAFETY INSTRUCTIONS
GROUNDED
OUTLET
GROUNDED
OUTLET BOX
1. Always unplug this furnishing from the electrical outlet before cleaning.
2. Use this table only for its intended use as described in these instructions. Do not use attachments not recommended by the manufacturer.
3. Never operate this table if it has a damaged cord or plug, if it is not working properly, or if it has been dropped or damaged.
4. Keep the cord away from heated surfaces.
5. Never drop or insert any object into any opening.
6. Do not use outdoors.
7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.
8. For loading always put heavier items at the bottom and not near the top in order to help prevent the possibility of the furnishing tipping over.
The desk or table shall be installed near power socket & the plug shall be easily accessible.

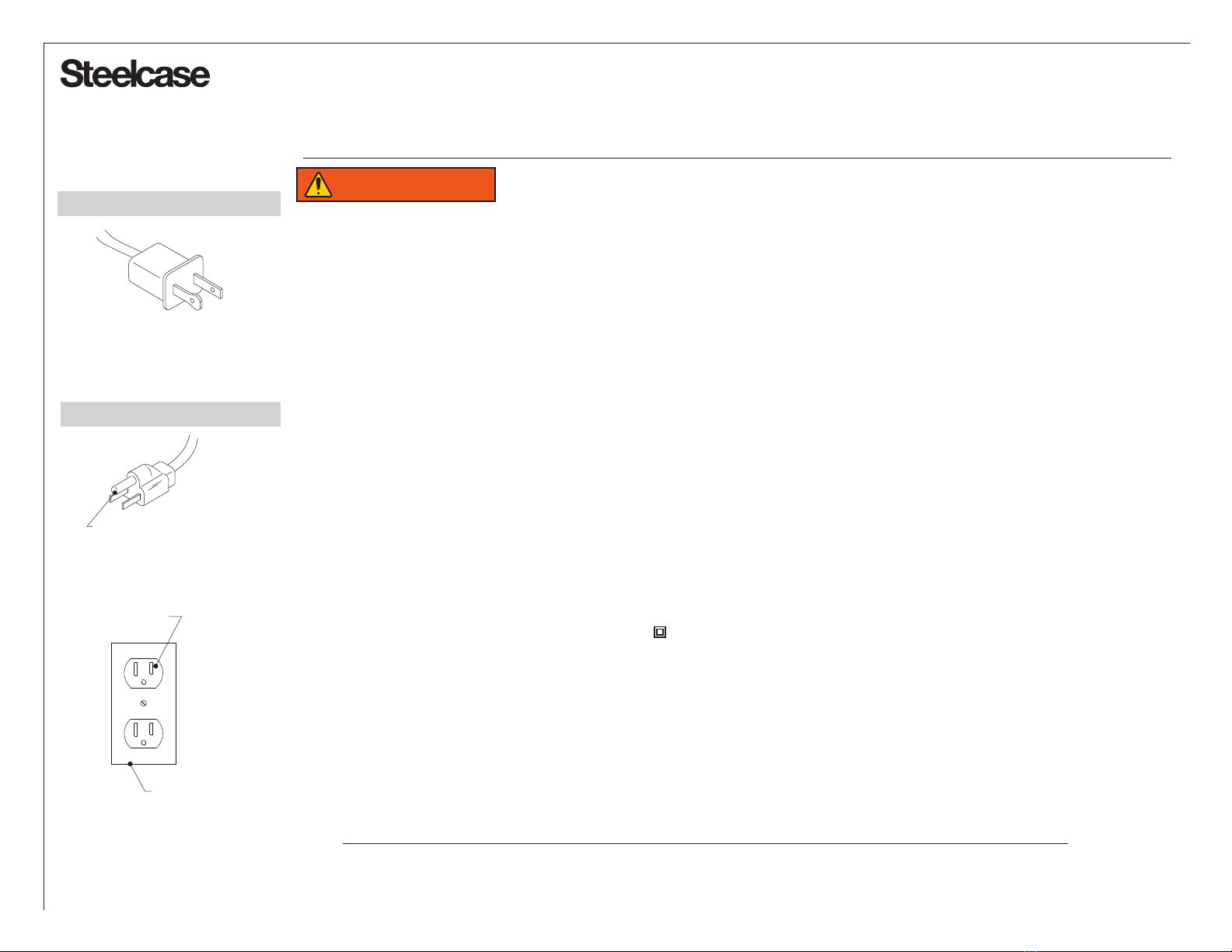

POLARIZED PLUG INSTRUCTIONS (Only for Products with Polarized Plug) - To reduce the risk of electrical shock, some
furnishings have a polarized plug (one blade is wider than the other) like the plug illustrated in Figure 1. This plug will fit in a polarized
outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to
install the proper outlet. Do not change the plug in any way.
GROUNDING INSTRUCTIONS (For Grounded Products only) - Some products must be grounded. Connect these types of appliances to a
properly grounded outlet in accordance with all local codes and ordinances.
GROUNDING PIN
Figure 1
Polarized Plug
Figure 2
Grounding methods
PLUG ILLUSTRATION DISCLAIMER - Illustrations shown here may not match your product. Depending on your region, the plug pin size
and shape may change.
Please refer to the provided User Guide, which is also available at www.steelcase.com
OPERATING INSTRUCTIONS
Products with Grounded Plugs
Products with Polarized Plugs
9. Do not sit/stand on product.
10. Inspect regularly, stop using if damaged or loose parts found.
WARNING - Risk of electrical shock.
WARNING
To reduce the risk of burns, fire, electric shock or injury to persons:
PLEASE SAVE THESE INSTRUCTIONS, AND THE USER GUIDE, IN AN OBVIOUS PLACE FOR THE END USER AFTER ASSEMBLY.
When using an electrical furnishing, basic precautions should always be followed, including the following:
Read all instructions before using this furnishing.
INSTRUCTIONS FOR DOUBLE INSULATED PRODUCTS: No grounding means is provided on a double-insulated product. Nor
is a means for grounding to be added to the product. The plug looks like the plug illustrated in Figure 1. A double insulated
product is marked with the words “double insulation”, “double insulated” or .
For products sold in North America and other 120V regions: the product is for use on a nominal 120-V circuit. These products use a
grounding plug that looks like the plug illustrated in sketch A in Figure 2. Make sure that the product is connected to an outlet having
the same configuration as the plug. No adapter should be used with this product.
WARNING - Risk of fire and shock. Use only type SJT 18 AWG cord.
(sketch A)
www.steelcase.com/migrationse/userguide/en
Page 3 of 27
P/N 25267701
Doc # 67488 Rev T

®
ATTENTION
LES POINTS DE PINCEMENT, LA CHUTE OU L'EFFONDREMENT POTENTIEL PEUVENT
ENGENDRER DES BLESSURES GRAVES.
Ce bureau motorisé réglable en hauteur n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou
mentales réduites ou un manque d’expérience et de connaissances, à moins qu’elles ne soient supervisées ou instruites quant à son utilisation par une personne
responsable de leur sécurité. Les enfants doivent être surveillés pour veiller à ce qu'ils ne jouent pas avec l'appareil.
Lever ou baisser le
bureau pourrait coincer, pincer ou écraser des parties du corps ou des biens.
NE PERMETTEZ PAS AUX ENFANTS ou à des personnes incapables de
comprendre les risques et d'ajuster en toute sécurité la hauteur du bureau
d'utiliser le bureau.
MAINTENEZ UN ESPACE DE > 25 mm (1 po) AU-DESSUS DES
OBJETS SUR LE BUREAU A HAUTEUR MAXIMALE ET ENTRE LES
OBJETS ADJACENTS ET SUR LE BUREAU. Mettez le bureau, les
accessoires et les objets adjacents dans un endroit permettant le
déplacement du bureau sans avoir à tirer sur des cordons, sans risque de
coincement pour les parties du corps et sans risque de heurt contre tout
objet (étagères, fiches et cordons électriques, poignées de porte, rebords
de fenêtre, armoires de rangement, etc.)
RISQUE D’ÉCRASEMENT – VEUILLEZ NE PAS PLACER DE PIEDS, DE
JAMBES OU D’AUTRES PARTIES DU CORPS SUR DES OBJETS POSÉS
SOUS LE DESSUS DE TABLE OU SOUS LE PANNEAU DE FOND.
NE FAITES PAS FONCTIONNER CET ÉQUIPEMENT à moins d’être
Max.
Min.
>1 po
(25mm)
X
X
X
REMARQUE : l'image du
bureau n’est qu’à titre de
référence. La forme de la
table et le nombre de
pieds peuvent changer
en fonction du style et de
la configuration.
1/888.783.3522
www.steelcase.com
?
INSPECTEZ RÉGULIÈREMENT. Arrêtez d'utiliser le produit si ce dernier
est endommagé ou si des pièces sont desserrées. Ne réparez qu'avec des
pièces et des méthodes autorisées par Steelcase.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit causer aucune
interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement non souhaité.
Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC.
Ces limites sont établies pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique.
S'il n'est pas installé et utilisé conformément aux instructions, il pourrait causer des interférences nuisibles aux communications radio.
Il n'est en revanche pas garanti qu'aucune interférence ne surviendra dans une installation donnée. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision,
ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est invité à tenter de corriger l'interférence en prenant une ou plusieurs des mesures suivantes : Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipement et le récepteur. Connecter l'équipement sur une prise ou un circuit différent de celui utilisé par le récepteur.
Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.
Important : Les changements ou modifications non autorisés par Steelcase apportés à ce produit pourraient annuler votre droit d'utiliser le produit.
RISQUE DE MORT OU DE BLESSURES GRAVES.
correctement formé quant à son utilisation.
>1 po
(25mm)
>1 po
(25mm)
DÉBRANCHEZ ET ATTACHEZ LE CORDON D’ALIMENTATION
LORSQUE LE BUREAU N’EST PAS UTILISÉ AFIN D’ÉVITER QUE LES
ENFANTS NE LE FASSENT FONCTIONNER SANS SURVEILLANCE.
Page 4 of 27
P/N 25267701
Doc # 67488 Rev T

®
CONSIGNES DE SÉCURITÉ IMPORTANTES
PRISE DE TERRE
BOÎTE À PRISES
MISE À LA TERRE
1. Toujours débrancher cet appareil de la prise de courant avant de le nettoyer.
2. N'utiliser cette table que pour l'usage auquelle elle est destinée, tel que décrit dans ces instructions.
Ne pas utiliser de fixations non recommandées par le fabricant.
3. Ne jamais utiliser cette table si la fiche ou le cordon est endommagé, si elle ne fonctionne pas correctement,
si elle est tombée ou si elle a été endommagée.
4. Garder le cordon électrique loin des surfaces chauffées.
5. Ne jamais laisser tomber ou insérer un objet dans une ouverture.
6. Ne pas utiliser à l'extérieur.
7. Ne pas utiliser là où des produits aérosols sont utilisés ou là où de l'oxygène est administré.
8. Pour mettre des articles sur le bureau, toujours placer les articles plus lourds en bas et non près du haut afin d'éviter toute possibilité
de chute du meuble.
Le bureau ou la table doit être installé€près de la prise de courant et la fiche doit être facilement accessible.
INSTRUCTIONS POUR FICHE POLARISÉE (Uniquement pour les produits avec fiche polarisée) - Pour réduire le risque d'électrocution,
certains meubles ont une fiche polarisée (une lame est plus large que l’autre), comme la fiche illustrée à la Figure 1. Cette fiche ne peut être
insérée dans une prise polarisée que d'une seule façon. Si la fiche ne s'insère pas complètement dans la prise, inversez-la. Si le problème
persiste, contactez un électricien qualifié pour installer la prise appropriée. Ne modifiez pas la fiche de quelque manière que ce soit.
INSTRUCTIONS DE MISE À LA TERRE (Pour les produits mis à la terre uniquement) - Certains produits doivent être mis à la terre.
Branchez ces types d’appareils sur une prise correctement mise à la terre, conformément à tous les codes et règlements locaux.
BROCHE DE MISE À LA TERRE
Figure 1
Fiche polarisée
Figure 2
Méthodes de mise à la terre
DENI DE RESPONSABILITE SUR LES ILLUSTRATIONS DE LA FICHE - Les illustrations présentées ici peuvent ne pas correspondre à
votre produit. En fonction de votre région, la taille et la forme des broches de la fiche peuvent changer.
Veuillez vous reporter au Guide de l'utilisateur fourni, lequel est également disponible sur www.steelcase.com
MODE D’EMPLOI
Produits avec prises à la terre
Produits avec fiches polarisées
9. Ne pas s'asseoir/se mettre debout sur le produit.
10. Inspecter régulièrement, arrêter l'utilisation en cas de pièces endommagées ou desserrées.
AVERTISSEMENT - Risque d'électrocution.
ATTENTION
Pour réduire les risques de brûlures, d’incendie, de chocs électriques ou de blessures corporelles:
VEUILLEZ CONSERVER CES INSTRUCTIONS ET LE GUIDE DE L’UTILISATEUR DANS UN
ENDROIT FACILEMENT ACCESSIBLE POUR L’UTILISATEUR FINAL APRÈS L’ASSEMBLAGE.
Lors de l’utilisation d’un meuble électrique, des précautions de base doivent toujours être prises, notamment les suivantes:
Veuillez lire toutes les instructions avant d’utiliser ce meuble.
INSTRUCTIONS POUR LES PRODUITS À DOUBLE ISOLATION: Aucun dispositif de mise à la terre n'est fourni pour un produit à double
isolation. Un dispositif de mise à la terre ne doit pas non plus être ajouté au produit. La fiche ressemble à la fiche illustrée à la Figure 1.
Les mots « double isolement », « à double isolation » ou apparaîssent sur un produit à double isolation.
Pour les produits vendus en Amérique du Nord et dans d'autres régions à 120 V : le produit doit être utilisé sur un circuit nominal de 120 V.
Ces produits utilisent une fiche de terre qui ressemble à la fiche illustrée dans le schéma A de la Figure 2. Veillez à ce que le produit soit
connecté à une prise ayant la même configuration que la fiche. Aucun adaptateur ne doit être utilisé avec ce produit.
AVERTISSEMENT - Risque d'incendie et d'électrocution. Utiliser uniquement un cordon de type SJT 18 AWG.
(schéma A)
www.steelcase.com/migrationse/userguide/fr
Page 5 of 27
P/N 25267701
Doc # 67488 Rev T

®
ADVERTENCIA
RIESGO DE LESIONES GRAVES POR PUNTOS DE APRETAMIENTO, VUELCOS O
COLAPSO POTENCIAL.
Este dispositivo de escritorio de altura regulable y con alimentación eléctrica no está diseñado para ser utilizado por personas (incluidos niños) con capacidades
físicas, sensoriales o mentales reducidas, o que tengan falta de experiencia y conocimiento, a menos que hayan sido supervisadas o instruidas sobre el uso del
aparato por parte de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.
Al levantar o bajar el escritorio
este puede atrapar, apretar o aplastar partes del cuerpo o al material.
NO PERMITA QUE USEN LOS NIÑOS o personas incapaces de
entender los riesgos y de regular de manera segura la altura del escritorio.
MANTENGA UN ESPACIO > 1 pulg. (25 mm) POR ENCIMA DE LOS
OBJETOS DE MAYOR ALTURA EN EL ESCRITORIO Y ENTRE EL
ESCRITORIO Y LOS OBJETOS DE ADYACENTES.
Ubique el escritorio, los accesorios y los objetos cercanos para permitir
el movimiento del tablero del escritorio en todo su recorrido sin tirar de
los cables, atrapar partes del cuerpo o chocar con cualquier cosa
(estantes, enchufes y cables eléctricos, perillas de puertas, alféizares
de ventanas, gabinetes de almacenamiento, etc.)
PELIGRO DE APLASTAMIENTO: NO COLOCAR LOS PIES, LAS
PIERNAS U OTRAS PARTES DEL CUERPO SOBRE LOS OBJETOS
COLOCADOS BAJO EL TABLERO DE LA MESA O DEBAJO DEL
PANEL DE FONDO.
NO OPERE ESTE EQUIPO a menos que esté debidamente capacitado.
Máx.
Mín.
>1 pulgada
(25mm)
X
X
X
NOTA: La imagen del
escritorio es solo como
referencia. La forma de
la mesa y la cantidad
de patas pueden
cambiar según el estilo
y la configuración.
1/888.783.3522
www.steelcase.com
?
INSPECCIONE REGULARMENTE. Deje de usar si el producto está
dañado o tiene piezas sueltas. Repare solamente usando piezas y
métodos autorizados por Steelcase.
Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias perjudiciales y (2) este dispositivo
debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
Este equipo ha sido probado y cumple con los límites para un dispositivo digital de clase B de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección
razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones,
puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular.
Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se le anima al usuario que intente corregir la interferencia
tomando una o más de las siguientes medidas: Reoriente o reubique la antena receptora. Aumente la separación entre el equipo y el receptor.
Conecte el equipo a un tomacorriente o a un circuito diferente al que está conectado el receptor.
Consulte con el distribuidor o con un técnico de radio / TV experimentado para obtener ayuda.
Importante: Los cambios o modificaciones a este producto no autorizados por Steelcase pueden anular la autorización que tiene para operar el producto.
RIESGO DE MUERTE O LESIONES GRAVES.
>1 pulgada
(25mm)
>1 pulgada
(25mm)
RETIRE Y ASEGURE EL CABLE DE ALIMENTACIÓN CUANDO NO
ESTÉ EN USO PARA EVITAR QUE LOS NIÑOS OPEREN EL
ESCRITORIO SIN SUPERVISIÓN.
Page 6 of 27
P/N 25267701
Doc # 67488 Rev T

®
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
TOMACORRIENTE
CONECTADO A
TIERRA
CAJA DEL TOMACORRIENTE
CONECTADO A TIERRA
1. Antes de limpiar este mobiliario desenchúfelo siempre del tomacorriente.
2. Use esta mesa solo para el uso previsto, como se describe en estas instrucciones. No use accesorios no recomendados por el fabricante.
3. Nunca use esta mesa si tiene un cable o enchufe dañado, si este no funciona correctamente o si se ha caído o dañado.
4. Mantenga el cable alejado de las superficies calientes.
5. Nunca lo deje caer ni inserte ningún objeto en ninguna abertura.
6. No lo use al aire libre.
7. No lo use donde se estén utilizando productos en aerosol (espray) o donde se esté administrando oxígeno.
8. Para cargarlo, siempre coloque los artículos más pesados en la parte inferior y no cerca de la parte superior para evitar la posibilidad de
que el mobiliario se vuelque.
El escritorio o la mesa debe instalarse cerca del tomacorriente y el enchufe debe ser fácilmente accesible.
INSTRUCCIONES PARA EL ENCHUFE POLARIZADO (solo para productos con enchufe polarizado) - Para reducir el riesgo de una
descarga eléctrica, algunos muebles tienen un enchufe polarizado (una cuchilla es más ancha que la otra) como el enchufe ilustrado en la
Figura 1. Este enchufe encajará en un tomacorriente polarizado sólo de una manera. Si el enchufe no encaja completamente en la el
tomacorriente, invierta el enchufe. Si aun así no encaja, comuníquese con un electricista calificado para que instale el tomacorriente adecuado.
No haga ninguna modificación en el enchufe.
INSTRUCCIONES DE CONEXIÓN A TIERRA (sólo para productos conectados a tierra) - Algunos productos deben ser conectados a
tierra. Conecte estos aparatos a un tomacorriente debidamente conectado a tierra de acuerdo con todos los códigos y decretos locales.
CLAVIJA DE CONEXIÓN
A TIERRA
Figura 1
Enchufe polarizado
Figura 2
Métodos de conexión a tierra
DESCARGO DE RESPONSABILIDAD A LA ILUSTRACIÓN DEL ENCHUFE - Las ilustraciones que se muestran aquí pueden no coincidir
con su producto. Dependiendo de su región, el tamaño y la forma de la clavija del enchufe puede cambiar.
Por favor remítase la guía del usuario provista, que también está disponible en www.steelcase.com
INSTRUCCIONES DE OPERACIÓN
Productos con enchufes
con conexión a tierra
Productos con enchufes polarizados
9. No se siente ni se pare sobre el producto.
10. Inspeccione regularmente, deje de usar si encuentra piezas flojas o dañadas.
ADVERTENCIA - Riesgo de descarga eléctrica.
ADVERTENCIA
Para reducir el riesgo de quemaduras, incendios, descargas eléctricas o lesiones a personas:
POR FAVOR, DESPUÉS DEL ENSAMBLE, GUARDE ESTAS INSTRUCCIONES, Y LA GUÍA DEL USUARIO,
EN UN LUGAR NOTORIO PARA EL USUARIO FINAL.
Al usar un mobiliario eléctrico, se deben seguir siempre las precauciones básicas, incluidas las siguientes:
Lea todas las instrucciones antes de usar este mobiliario.
INSTRUCCIONES PARA PRODUCTOS CON DOBLE AISLAMIENTO: No se proporciona ningún medio de conexión a tierra en un producto
con doble aislamiento. Tampoco sirve para implementar conexión a tierra al producto. El enchufe se parece al ilustrado en la Figura 1.
Un producto con doble aislamiento está marcado con las palabras "doble aislamiento", "aislado doble" ó .
Para productos vendidos en América del Norte y otras regiones de 120 V: este producto está diseñado para usarse en un circuito de 120 V
nominales. Estos productos utilizan un enchufe de conexión a tierra que se parece al enchufe ilustrado en el dibujo A de la figura 2.
Asegúrese de que el producto esté conectado a un tomacorriente con la misma configuración que el enchufe. No se debe usar ningún
adaptador con este producto.
ADVERTENCIA - Riesgo de incendio y descarga. Utilice únicamente el cable tipo SJT 18 AWG.
(dibujo A)
www.steelcase.com/migrationse/userguide/es
Page 7 of 27
P/N 25267701
Doc # 67488 Rev T

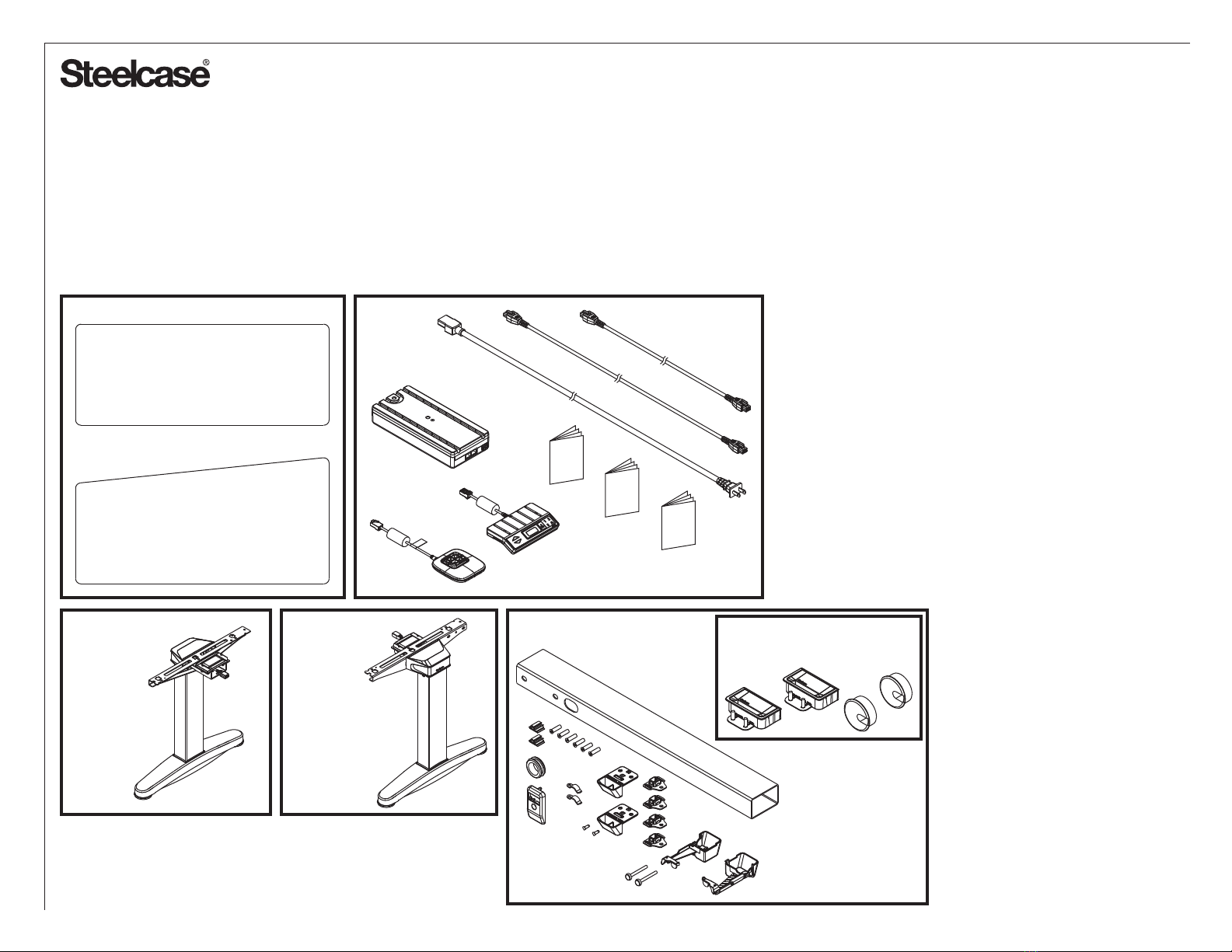

COMPONENTS:
COMPOSANTS:
COMPONENTES:
These drawings identify the parts included with your Height Adjustable Table.
Some of these parts are considered by regulatory bodies to be critical components.
If any parts shown here do not match your order, please contact Steelcase at www.steelcase.com/contact-us
238466X
238477X
24315601
1106415001
246073X
24012501
24012503
24012504
24315602
1106415002 OPTIONAL
OPTIONNEL
OPCIONAL
Page 8 of 27
P/N 25267701
Doc # 67488 Rev T
Estos dibujos identifican las piezas incluidas en su mesa de altura regulable. Algunas de estas piezas son
consideradas por los organismos reguladores como componentes críticos. Si alguna de las piezas que se muestran
aquí no coincide con su pedido, póngase en contacto con www.steelcase.com/contact-us
Ces dessins identifient les pièces incluses avec votre bureau réglable en hauteur. Les organismes de réglementation
considèrent que certaines de ces pièces sont des composants critiques. Si des pièces illustrées ici ne correspondent
pas à votre commande, veuillez contacter Steelcase à l'adresse www.steelcase.com/contact-us

24561001
24561002
Page 9 of 27
P/N 25267701
Doc # 67488 Rev T

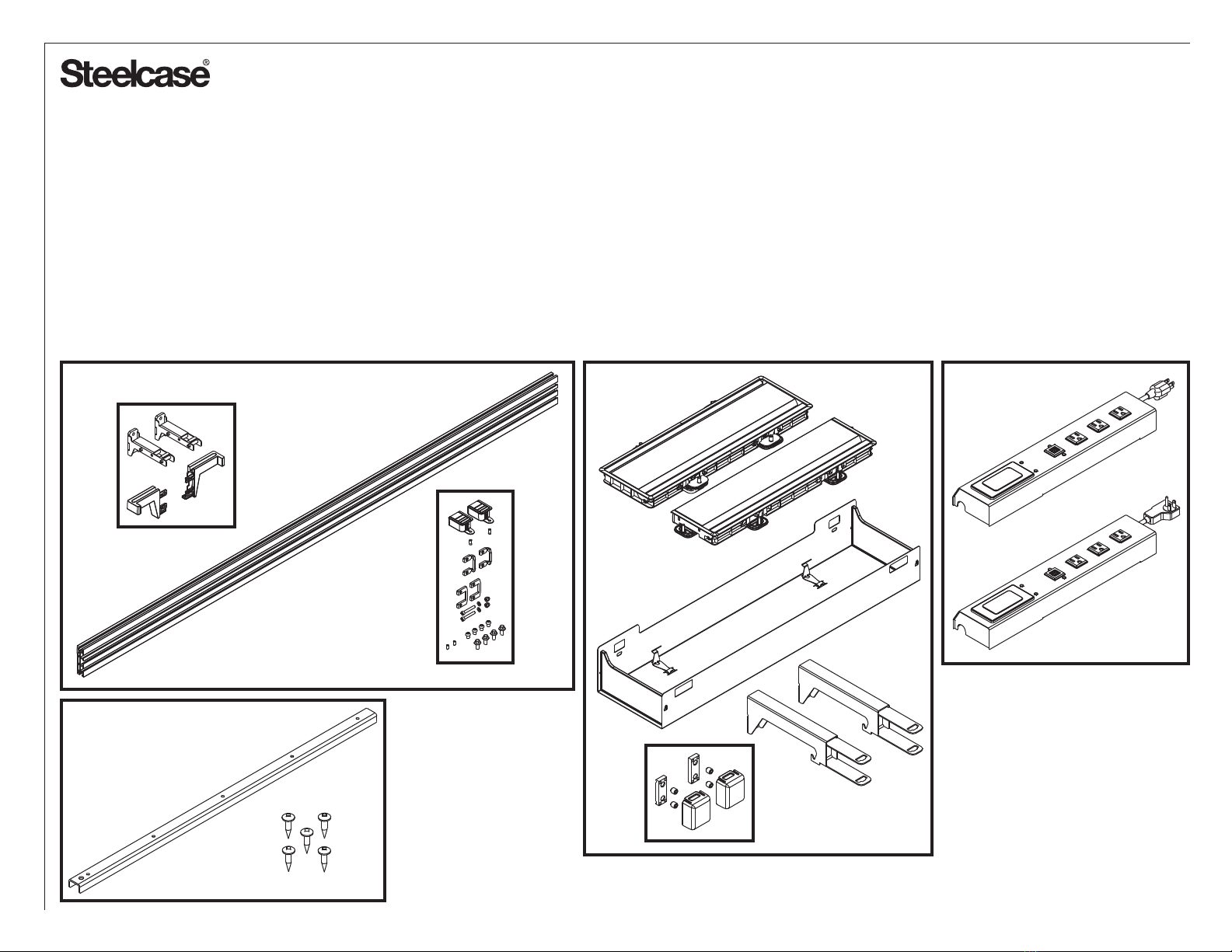

OPTIONAL COMPONENTS:
COMPOSANTS OPTIONNELS:
COMPONENTES OPCIONALES:
247231X 24011901
24012701
These drawings identify the parts included with your Height Adjustable Table.
Some of these parts are considered by regulatory bodies to be critical components.
If any parts shown here do not match your order, please contact Steelcase at www.steelcase.com/contact-us
Estos dibujos identifican las piezas incluidas en su mesa de altura regulable. Algunas de estas piezas son
consideradas por los organismos reguladores como componentes críticos. Si alguna de las piezas que se muestran
aquí no coincide con su pedido, póngase en contacto con www.steelcase.com/contact-us
Ces dessins identifient les pièces incluses avec votre bureau réglable en hauteur. Les organismes de réglementation
considèrent que certaines de ces pièces sont des composants critiques. Si des pièces illustrées ici ne correspondent
pas à votre commande, veuillez contacter Steelcase à l'adresse www.steelcase.com/contact-us

®
23"
(584.2mm) 11
29"
(736.6mm)
35"
(889mm)
Page 10 of 27
P/N 25267701
Doc # 67488 Rev T
NOTE: This part is handed.
(RH shown in isometric view)
REMARQUE: Cette partie a deux côtés.
(Côté droit illustré en vue isométrique)
NOTA: Esta parte tiene dos lados.
(El lado derecho se muestra en vista
isométrica)
LH RH

®
23" (584.2mm)
or 29" (736.6mm)

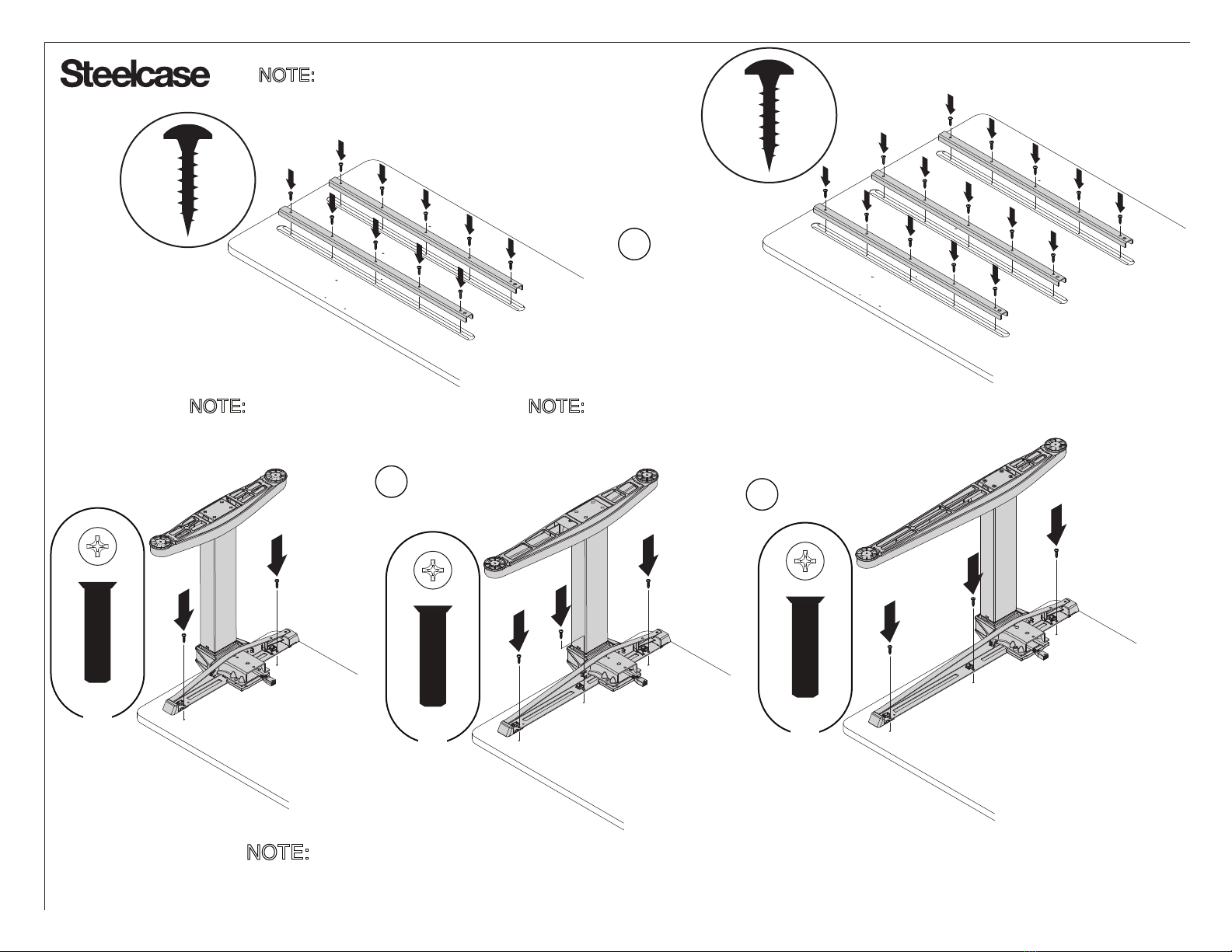

NOTE: For Overhang Option Only
REMARQUE: Pour le surplomb option seulement
NOTA: Solo para la opción de voladizo
NOTE: Thicker edgeband is front of worksurface.
REMARQUE: La bande de chant plus épaisse est à l'avant de la surface de travail.
NOTA: La banda de borde más gruesa está al frente de la superficie de trabajo.
NOTE: Attach one leg only
REMARQUE: Fixez un pied seulement
NOTA: Sujete solo una pata
2a
2b 2b
23"
(584.2mm) 29"
(736.6mm)
35"
(889mm)
FRONT
AVANT
FRENTE
FRONT
AVANT
FRENTE
FRONT
AVANT
FRENTE
35"
(889mm)
2x
3x 3x
NOTE: Loosen glides.
REMARQUE: Desserrez les patins.
NOTA: Afloje los deslizadores.
Page 11 of 27
P/N 25267701
Doc # 67488 Rev T

®
3b
3a
3a
5
4a
FRONT
AVANT
FRENTE
4b
Longer cable
78"(2 M)
Câble plus long
78 po (2 M)
Cable más largo
78 Pulg (2 M)
Shorter cable
39"(1 M)
Câble plus court
39 po (1 M)
Cable más corto
39 Pulg (1 M)
Loosen bolts almost
all the way.
Desserrez les boulons
presque complètement.
Afloje los tornillos
casi por completo.
Page 12 of 27
P/N 25267701
Doc # 67488 Rev T

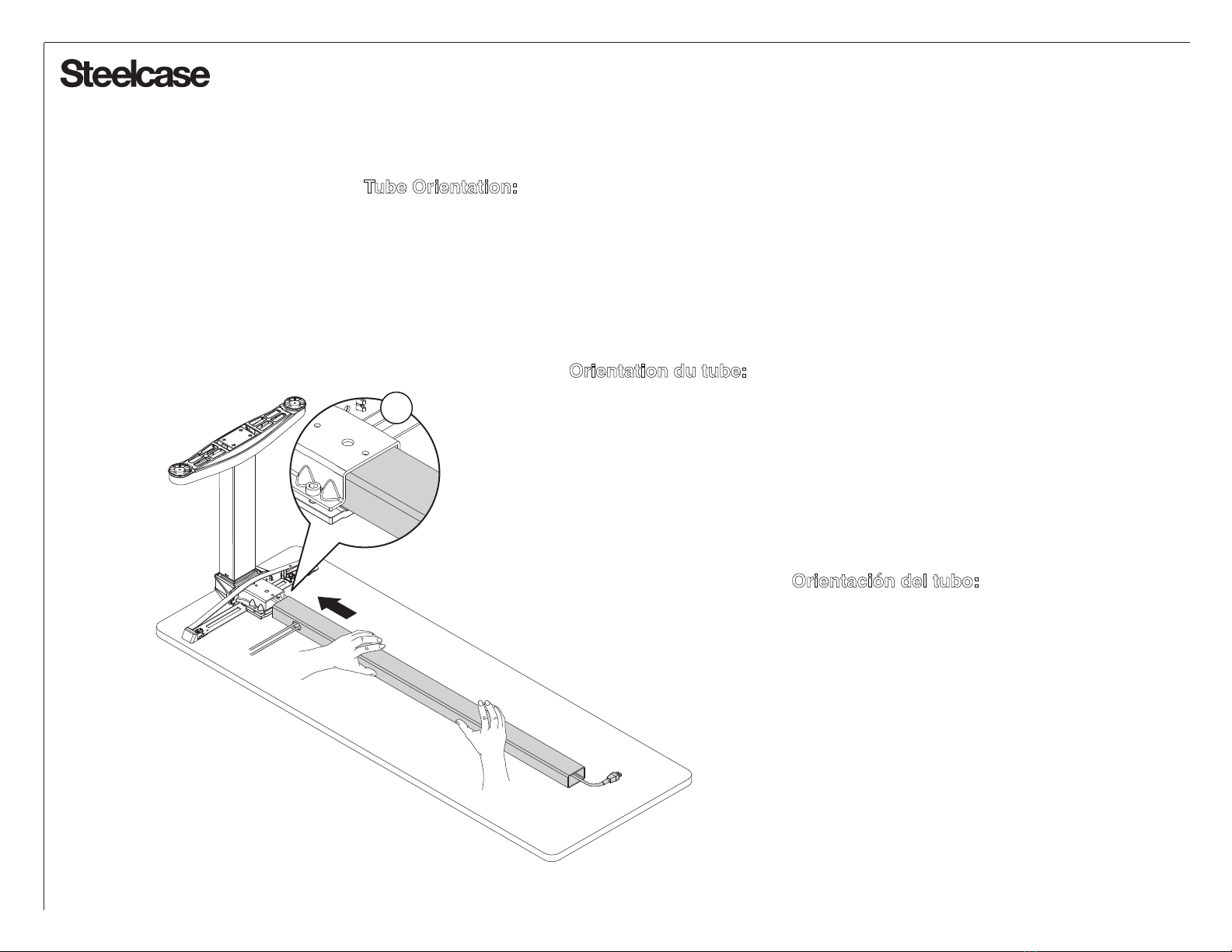

Tube Orientation:
Hole on tube can be placed on the
Left or Right Hand side depending
on User Preference.
Hole on tube can face front or back.
Place towards back if there is no
Cable Tray or Basket.
Orientación del tubo:
El Agujero en el tubo se puede colocar
al lado izquierdo o derecho dependiendo
de lo que prefiera el usuario.
El orificio en el tubo puede mirar hacia
adelante o hacia atrás. Póngalo mirando
hacia atrás si no hay una bandeja para
cables o canasta.
®
6
Orientation du tube:
Le trou sur le tube peut être placé
sur le côté gauche ou droit selon
la préférence de l'utilisateur.
Le trou sur le tube peut faire face à
l'avant ou à l'arrière.
Placez vers l'arrière s'il n'y a pas
chemin de câbles ou panier.
Page 13 of 27
P/N 25267701
Doc # 67488 Rev T

®
7
89
10
11 4X
9
8
6mm
Hex
221 in-lbs
(25 Nm)
FRONT
AVANT
FRENTE
NOTE: Loosen glides.
REMARQUE: Desserrez les patins.
NOTA: Afloje los deslizadores.
Page 14 of 27
P/N 25267701
Doc # 67488 Rev T

®
BACK / ARRIÈRE / PARTE POSTERIOR
FRONT / AVANT / FRENTE
Placement of Control Box
If you have a Cable Basket or Power Access Door in the Back, place Control Box in the Front of the Frame Tube.
Otherwise, place the Control Box behind the Frame Tube for best knee clearance.
Place Control Box on the same side as the desired User Switch location (Left or Right).
______________________
Emplacement du boîtier de commande
Si vous avez un panier de câbles ou une porte d'accès électrique à l'arrière, placez le boîtier de commande à l'avant du tube du cadre.
Sinon, placez le boîtier de commande derrière le tube du cadre pour un meilleur dégagement aux genoux.
Placez le boîtier de commande du même côté que l'emplacement du commutateur utilisateur souhaité (gauche ou droite).
_________________________________
Colocación de la caja de control
Si tiene una canasta para cables o una puerta de acceso a la alimentación en la parte posterior, coloque la caja de control en la parte
delantera del tubo del marco. De lo contrario, coloque la caja de control detrás del tubo del marco para obtener el mejor espacio libre
para las rodillas. Coloque la caja de control en el mismo lado de la ubicación deseada para el interruptor del usuario
(izquierda o derecha).
____________________________
Page 15 of 27
P/N 25267701
Doc # 67488 Rev T

®

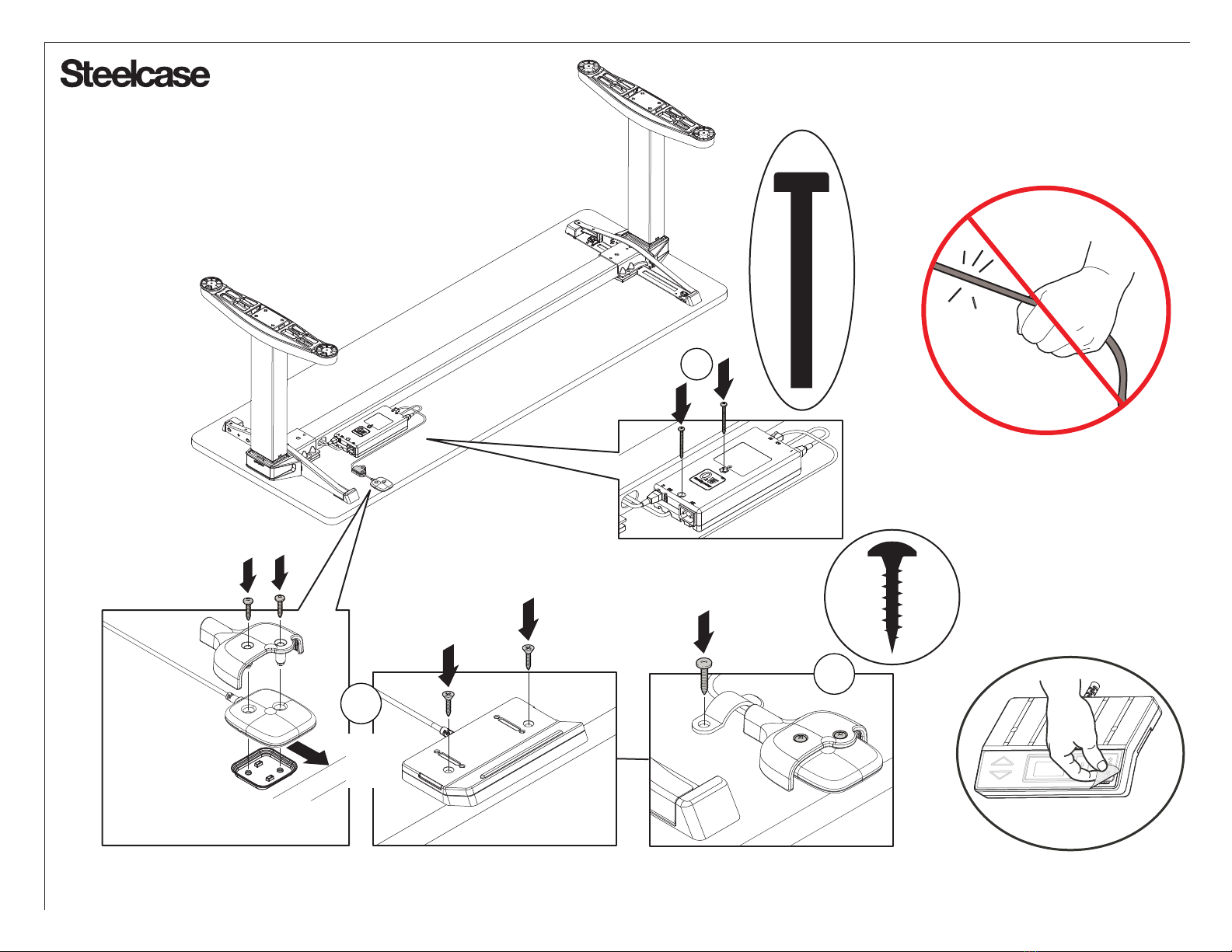

12
Route and make cable connections
Acheminez et connectez les câbles
Enrute y conecte los cables
WARNING
REMOVE AND SECURE POWER CORD WHEN
NOT IN USE TO PREVENT CHILDREN FROM
OPERATING THE DESK UNSUPERVISED.
STRAIN RELIEF IS FOR COMMERCIAL USE ONLY.
RISK OF SERIOUS INJURY. FOR HOME USE ONLY:
OR
AVERTISSEMENT
ENLEVEZ ET FIXEZ LE CORDON D'ALIMENTATION
QUAND IL N'EST PAS UTILISÉ POUR ÉVITER AUX
ENFANTS D'UTILISER LE BUREAU SANS SURVEILLANCE.
SOULAGEMENT DE TENSION EST POUR UN USAGE COMMERCIAL SEULEMENT.
RISQUE DE BLESSURES GRAVES. POUR USAGE DOMESTIQUE UNIQUEMENT:
OU
ADVERTENCIA
RETIRE Y ASEGURE EL CABLE DE ALIMENTACIÓN
CUANDO NO SE LO UTILIZA PARA PREVENIR QUE
LOS NIÑOS USEN EL ESCRITORIO SIN SUPERVISIÓN.
EL ALIVIO DE TENSIÓN ES SOLO PARA USO COMERCIAL.
RIESGO DE LESIONES GRAVES. SOLO PARA USO EN EL HOGAR:
O
Page 16 of 27
P/N 25267701
Doc # 67488 Rev T

Page 17 of 27
P/N 25267701
Doc # 67488 Rev T
®
13
NOTE: Gasket for Simple Touch Only. See Arrow for correct orientation.
15
For 4 Preset Only
Pour 4 préréglages uniquement
Solo para 4 preestablecidos
14
Active & Simple Touch
Commutateur tactile active et simple
Interruptor táctil activo y simple
4 Preset
4 préréglages
4 preestablecidos
OR
OU
O
REMARQUE: Joint pour le commutateur tactile simple uniquement. Voir la flèche pour l’orientation correcte.
NOTA: Junta solo para el interruptor táctil simple. Ver flecha para la orientación correcta.

®
17
16a
16b
18 22.6"
(574mm)
or
27.3"
(693.4mm)
For Active Touch Only:
Tap the Switch. Each time it is
pressed, it will toggle between
22.6" and 27.3", the 2 different
starting heights.
22.6" = Extended Legs
27.3" = Basic Legs
Once the desired height is
achieved, let go of the switch for
more than 3 seconds and the
setting will stay permanently.
Plug the desk
into power.
Branchez le bureau
en puissance.
Conecte el escritorio
a la corriente.
Pour commutateur tactile active uniquement:
Appuyez sur le commutateur. Chaque fois que
c'est pressé, il basculera entre 574mm et
693mm, les 2 différents hauteurs de départ.
Pied allongé: 574mm
Pied de base: 693.4mm
Une fois la hauteur souhaitée atteinte,
relâchez le commutateur pendant plus de 3
secondes et le réglage restera en
permanence.
Solo para el interruptor táctil simple:
Toque el interruptor. Cada vez que lo
presiona, alternará entre 574mm y
693mm, las 2 alturas de inicio
diferentes.
Pata extendida: 574mm
Pata básica: 693.4mm
Una vez que logre la altura deseada,
suelte el interruptor por más de 3
segundos y la configuración se
mantendrá permanentemente.
Page 18 of 27
P/N 25267701
Doc # 67488 Rev T

®

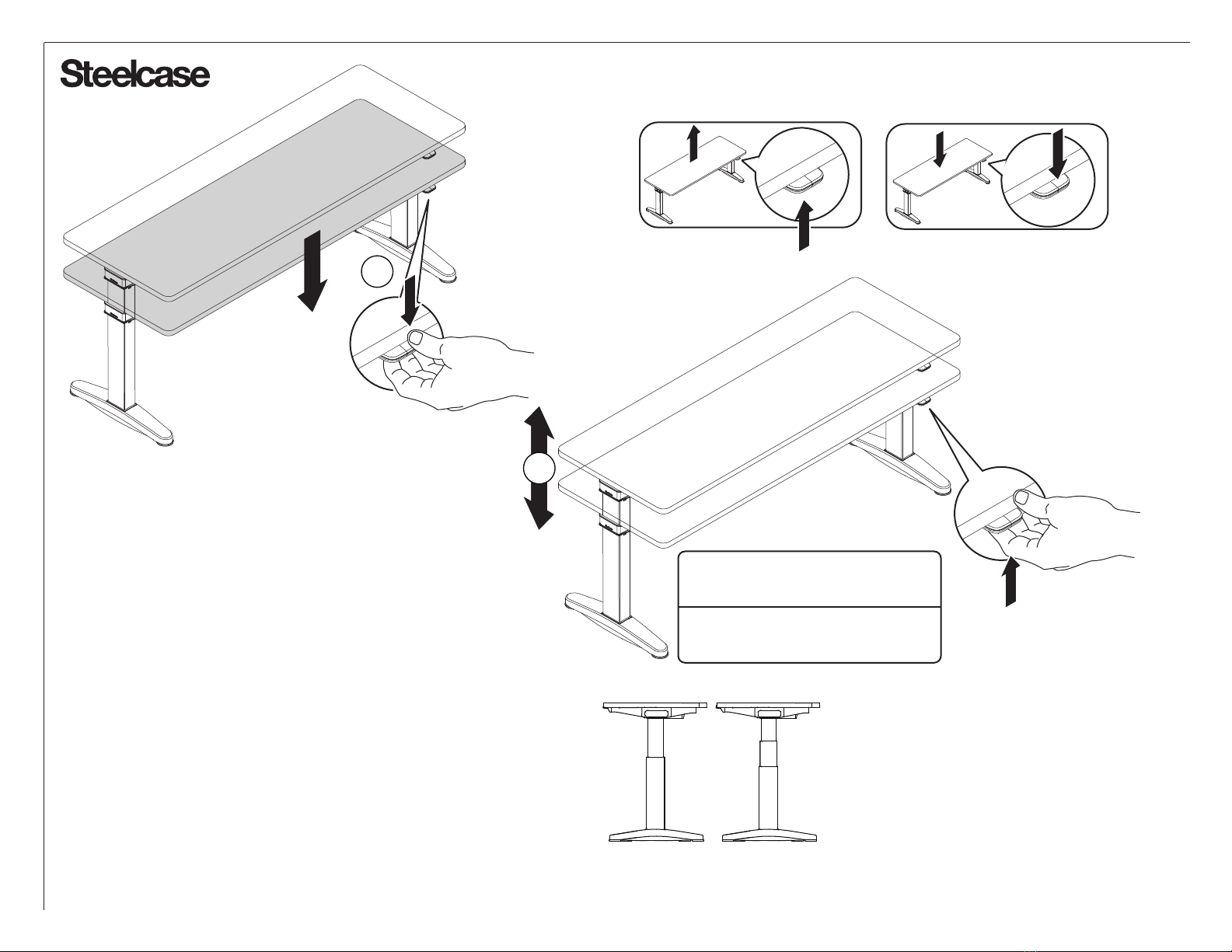

19
20
Extended Leg:
Pied allongé:
Pata extendida:
Basic Leg:
Pied de base:
Pata básica:
Appuyez vers le bas pour initialiser le
bureau, en le tenant pendant 3 secondes.
Après l'initialisation, les pieds s'ajusteront
verticalement.
Presione hacia abajo para inicializar el escritorio,
manteniéndolo así durante 3 segundos.
Después de la inicialización, las patas se
ajustarán verticalmente.
22.6" to 48.7"
574mm to 1237mm
27.3" to 46.4"
693.4mm to 1178.6mm
Page 19 of 27
P/N 25267701
Doc # 67488 Rev T
Press down to initialize the desk,
holding for 3 seconds.
After initialization, the legs will
now adjust vertically.
Extended Leg
Pied allongé
Pata extendida
Basic Leg
Pied de base
Pata básica
NOTE: Extend to full height to
check cable clearances.
REMARQUE: Étendre à pleine
hauteur pour vérifier les jeux
de câbles.
NOTA: Extienda a altura
completa para comprobar las
distancias de los cables.

®
1a 2X 1b 4X
2 2X
6 2X
3
4 2X
5 2X Page 20 of 27
P/N 25267701
Doc # 67488 Rev T
Rail Option:
(If Applicable)
Option du rail:
(Si applicable)
Opción de riel:
(Si es aplicable)
