Suncast BMS4700X User manual

BMS4700X Horizontal Shed
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS D'ASSEMBLAGE
INSTRUCCIONES DE ARMADO
Tools Required
Outil requis
Herramientas necesarias
Scan QR Code for product assembly video.
Balayez le code QR pour la vidéo d'assemblage du produit.
Escanee el código QR para ver el video de montaje del producto.
-v-
Brilliant
by Design' un
0 2023 Suncast Corporation, Batavia, IL 0361658C

Register your product for Limited Warranty!
Must register product within 90 days of purchase for limited warranty
Enregistrez votre produit au programme de garantie limitée
Vous devez enregistrer votre produit au programme de garantie limitée dans les 90 jours suivant votre achat.
iRegistre su producto para obtener una garantía limitada!
Debe registrar el producto dentro de los 90 días posteriores a la compra para obtener una garantie limitada
Scan for updated Limited Warranty
Scanner pour obtenir la grantie limitée à jour
Escanear para obtener garantía limitada actualizada
www.suncast.com/warranty or call US 1 ( 800) 846-2345
www.suncast.com/warranty ou appelez-nous 1 ( 800) 846-2345
www.suncast.com/warranty o Ilamenos 1 ( 800) 846-2345
Have Questions?
We are here to help. Check out our resource library along with helpful tips, videos and FAQ's.
You may call the Contact Center directly at: 1 ( 800) 846-2345 or write
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( USA)
Des questions?
Nous pouvons vous aider. Consultez notre bibliothèque de ressources où vous trouverez des conseils utiles, des vidéos et une FAQ.
Vous pouvez communiquer directement avec le centre d'appels au: 1-800-846-2345 ou écrire à
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( États-Unis)
¿Alguna pregunta?
Estamos aquí para ayudarle. Consulte nuestra biblioteca de recurses junto con sugerencias útiles, videos y preguntas frecuentes.
Puede llamar al Centro de atención directamente al: 1 ( 800) 846-2345 o escribir a
Suncast Corporation, Contact Center, 701 N. Kirk Road, Batavia, IL 60510 ( EE.UU.)
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
Pour acheter des pièces de rechange Suncast et pour plus d'informations sur d'autres articles Suncast, rendez-vous sur
notre site Internet ou appelez-nous.
Para comprar piezas de repuesto Suncast y obtener más información acerca de otros productos Suncast, visítenos en
línea o llámenos por teléfono.
www.suncast.com
1-800-846-2345 or 1-630-381-6309.
1-800-846-2345 ou le 1-630-381-6309.
1-800-846-2345 o al 1-630-381-6309.

A Before You Begin...

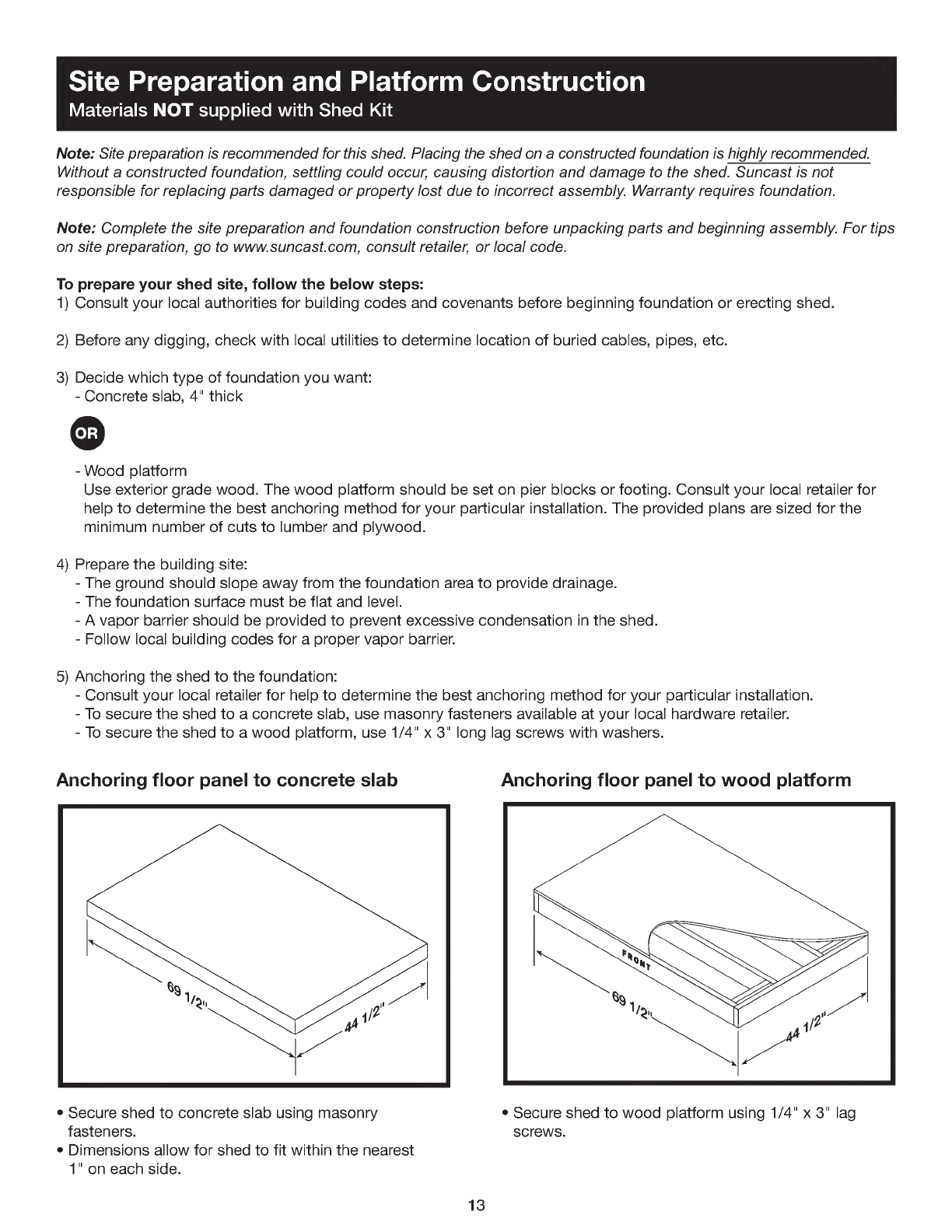

• Consult your local authorities for any permits required to construct shed.
Prior to the construction of your shed, check with the local building code official to review any required
permits or building limitations.
• A level and sturdy foundation is recommended before shed construction can begin.
• Read instructions thoroughly prior to assembly.
This kit contains parts that can be damaged if assembled incorrectly or in the wrong sequence.
• Please follow instructions.
Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
• Check for all parts before you begin assembly.
Using the provided parts check list, verify that you have all the parts required to construct your shed model.
COMPLETE SITE PREPARATION AND FOUNDATION CONSTRUCTION BEFORE UNPACKING ALL PARTS.
• •
• Assistance is required during entire assembly. pitx
A Caution
• Proper site preparation required.
• Shed not intended for use in extreme weather conditions.
• Shed not intended for storage of flammable or caustic chemicals.
• Store heavy items near the bottom of shed.
• Shed not intended for use by children.
• DO NOT stand, sit, or store items on storage shed roof.
• Repair or replace broken parts immediately.
• Suncast is not responsible for damage caused by weather or misuse.
• At regular intervals inspect your shed to make sure that assembly integrity has been maintained.
• Periodically check that the location you have chosen to set your shed is still level.
• This kit contains parts with metal edges. Please be careful when handling.
• If shed is empty and outdoors, place weight inside on floor to prevent tipping in high winds.
3

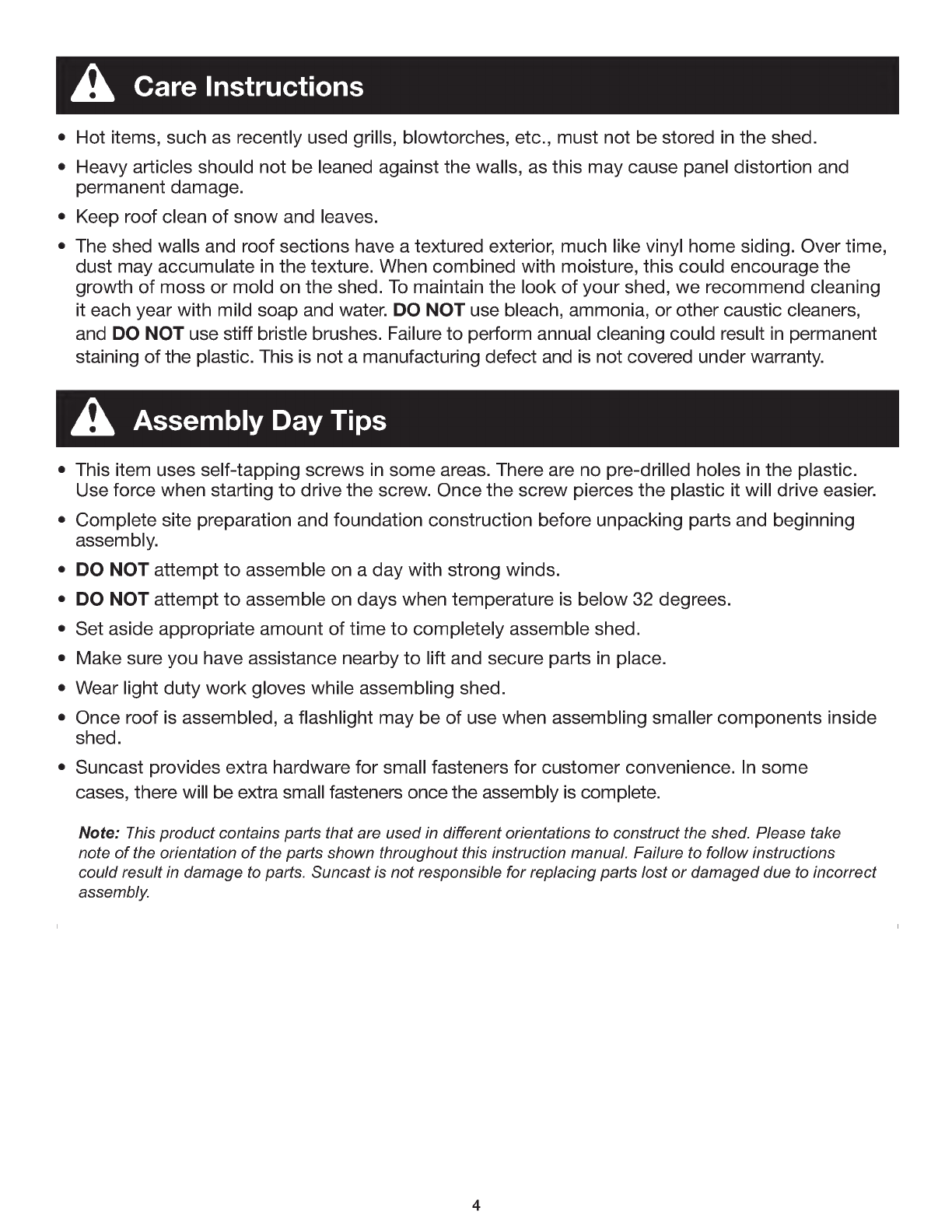

A Care Instructions
• Hot items, such as recently used grills, blowtorches, etc., must not be stored in the shed.
• Heavy articles should not be leaned against the walls, as this may cause panel distortion and
permanent damage.
• Keep roof clean of snow and leaves.
• The shed walls and roof sections have a textured exterior, much like vinyl home siding. Over time,
dust may accumulate in the texture. When combined with moisture, this could encourage the
growth of moss or mold on the shed. To maintain the look of your shed, we recommend cleaning
it each year with mild soap and water. DO NOT use bleach, ammonia, or other caustic cleaners,
and DO NOT use stiff bristle brushes. Failure to perform annual cleaning could result in permanent
staining of the plastic. This is not a manufacturing defect and is not covered under warranty.
A Assembly Day Tips

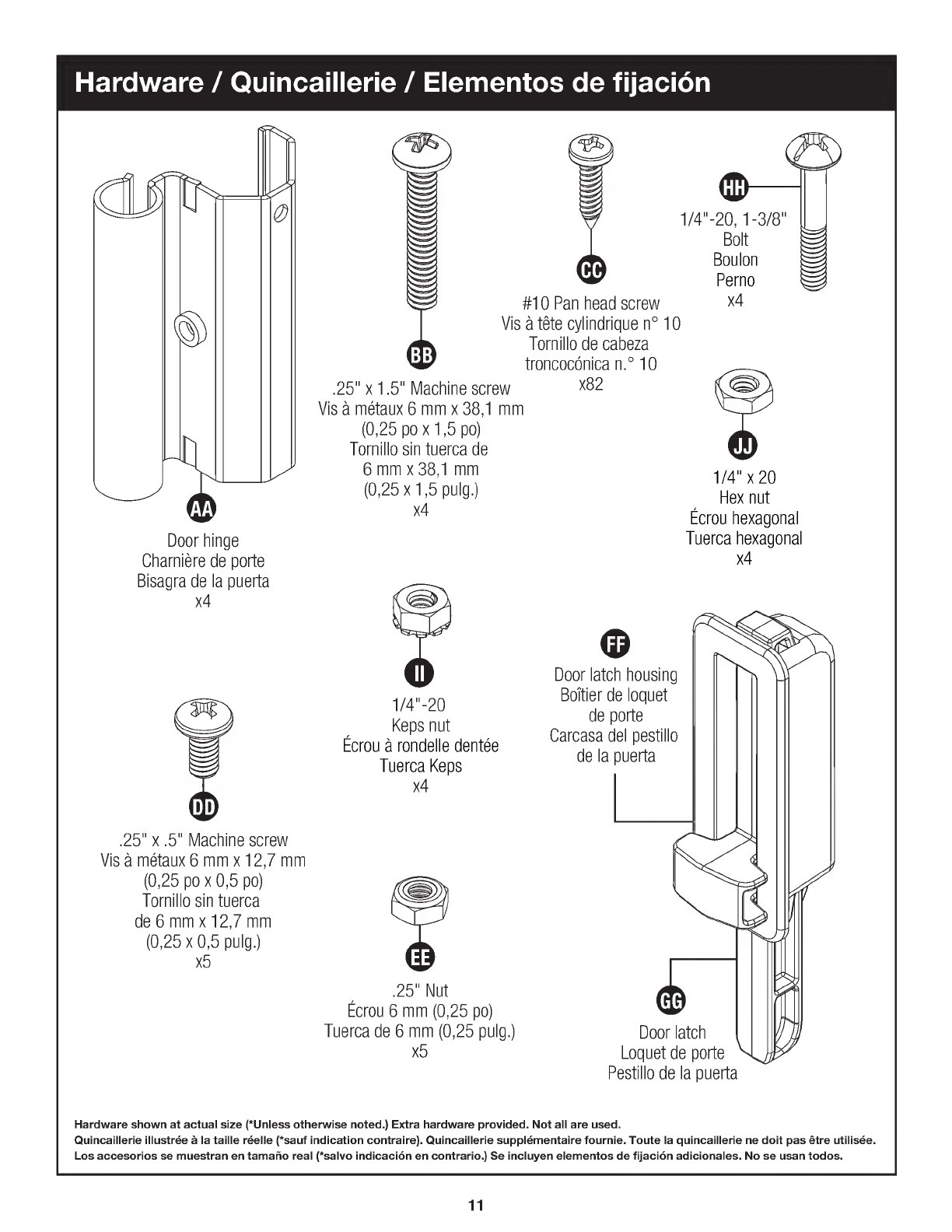

• This item uses self- tapping screws in some areas. There are no pre- drilled holes in the plastic.
Use force when starting to drive the screw. Once the screw pierces the plastic it will drive easier.
• Complete site preparation and foundation construction before unpacking parts and beginning
assembly.
• DO NOT attempt to assemble on a day with strong winds.
• DO NOT attempt to assemble on days when temperature is below 32 degrees.
• Set aside appropriate amount of time to completely assemble shed.
• Make sure you have assistance nearby to lift and secure parts in place.
• Wear light duty work gloves while assembling shed.
• Once roof is assembled, a flashlight may be of use when assembling smaller components inside
shed.
• Suncast provides extra hardware for small fasteners for customer convenience. In some
cases, there will be extra small fasteners once the assembly is complete.
Note: This product contains parts that are used in different orientations to construct the shed. Please take
note of the orientation of the parts shown throughout this instruction manual. Failure to follow instructions
could result in damage to parts. Suncast is not responsible for replacing parts lost or damaged due to incorrect
assembly.
4

A Avant de commencer
• Consultez les autorités locales pour tout permis nécessaire à la construction de la
remise.
Avant de construire votre remise, vérifiez avec l'autorité locale en charge du respect du code du bâtiment s'il est
nécessaire d'obtenir un permis ou s'il existe des restrictions de construction.
• Des fondations à niveau et solides sont nécessaires avant que la construction de la
remise ne puisse commencer.
• Lisez entièrement les instructions avant l'assemblage.
Cette trousse contient des pièces qui peuvent être endommagées si elles sont assemblées de manière incorrecte
ou dans le mauvais ordre.
• Veuillez suivre les instructions.
Suncast ne peut être tenu responsable du remplacement des pièces endommagées ou perdues en
raison d'un assemblage incorrect.
• Vérifiez toutes les pièces avant de commencer l'assemblage.
À l'aide de la liste des pièces fournie, vérifiez que vous avez toutes les pièces nécessaires à la construction de votre
modèle de remise. TERMINEZ LA PRÉPARATION DU TERRAIN ET LA CONSTRUCTION DES FONDATIONS
AVANT DE DÉBALLER LES PIÈCES.
•_____•
• Vous aurez besoin d'aide pendant toute la durée de l'assemblage. plICX
A Attention
• Il est nécessaire que le terrain soit correctement préparé.
• La remise n'est pas prévue pour une utilisation dans des conditions climatiques extrêmes.
• La remise n'est pas prévue pour l'entreposage de produits chimiques inflammables ou corrosifs.
• Les produits lourds doivent être entreposés dans le fond de la remise.
• La remise n'est pas prévue pour être utilisée par des enfants.
• NE PAS se mettre debout, s'assoir ou entreposer des produits sur le toit de la remise.
• Prendre les précautions nécessaires dans des températures extrêmes.
• Réparer ou remplacer les pièces cassées immédiatement.
• Suncast ne peut être tenu responsable des dommages causés par les conditions climatiques ou
une mauvaise utilisation.
• Inspecter la remise à intervalles réguliers pour vérifier que l'intégrité de l'assemblage a été
maintenue.
• Vérifier périodiquement que l'emplacement choisi pour installer la remise est toujours à niveau.
• Cette trousse contient des pièces avec des bords métalliques. Faites attention lorsque vous les
manipulez.
• Si la remise est vide et qu'elle est placée à l'extérieur, mettez des poids à l'intérieur, sur le
plancher, afin d'empêcher l'inclinaison lors des vents violents.
5

A Sécurité et entretien de la remise
• Les éléments chauds récemment utilisés, tels que les grils, les chalumeaux, etc., ne doivent pas
êtreentreposés dans la remise.
• Les produits lourds ne doivent pas être posés contre les parois, car ils peuvent déformer et
endommager définitivement les panneaux.
• Enlevez la neige et les feuilles du toit.
• La partie extérieure des parois et des panneaux du toit de la remise est texturée, tel un bardage en
vinyle. Au fil du temps, la poussière peut s'accumuler dans la texture. Associée à l'humidité, elle
peut favoriser la prolifération de mousse ou de moisissure dans la remise. Pour préserver l'aspect
de votre remise, nous vous recommandons de la nettoyer chaque année avec du savon doux et
de l'eau. N'UTILISEZ PAS de javel, d'ammoniaque ou d'autres produits nettoyants corrosifs
et N'UTILISE PAS de brosses à poils durs. Le non- respect du nettoyage annuel peut entraîner
des taches permanentes dans le plastique. Il ne s'agit pas d'un défaut de fabrication, cela n'est
donc pas couvertpar la garantie.
A Conseils pour le jour de l'assemblage
• L'emploi de vis autotaraudeuses est nécessaire à certains endroits. Cet article ne possède aucun
trou prépercé dans le plastique. Commencer à visser avec force pour introduire les vis. Une fois
que la vis a perforé le plastique, elle s'introduira plus facilement.
• Terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et
de commencer l'assemblage.
• NE TENTEZ PAS l'assemblage par un jour de grand vent.
• NE TENTEZ PAS l'assemblage les jours où la température est en dessous de 32 degrés.
• Prévoyez suffisamment de temps pour assembler entièrement la remise.
• Assurez-vous d'avoir de l'aide à portée de main pour soulever et fixer les pièces.
• Portez des gants de travail légers pendant l'assemblage de la remise.
• Une fois le toit assemblé, une lampe torche peut être utile pour assembler les composants plus
petits à l'intérieur de la remise.
• Suncast fournit des petites attaches supplémentaires pour le confort du client. Dans certains cas,
il en restera une fois l'assemblage terminé.
Remarque : ce produit contient des pièces qui sont utilisées dans différents sens lors de la construction de la
remise. Veuillez faire attention à l'orientation des pièces indiquées dans ce manuel d'instructions. Vous pou-
vezendommager les pièces si vous ne suivez pas ces instructions. Suncast ne peut être tenu responsable du
remplacement des pièces endommagées ou perdues en raison d'un assemblage incorrect.
6

A Antes de comenzar...
• Consulte con sus autoridades locales para determinar qué permisos son necesarios
para construir el cobertizo.
Antes de iniciar la construcción del cobertizo, consulte al funcionario local encargado de los códigos de con-
strucción para conocer los permisos necesarios o las limitaciones en la construcción.
• Antes de iniciar la construcción del cobertizo, es necesario contar con una
cimentación fuerte y nivelada.
• Lea completamente las instrucciones antes de iniciar el armado.
Este kit contiene piezas que pueden dañarse si se arman incorr ectamente o en la secuencia equivo cada.
• Siga las instrucciones.
Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al armado incor recto.
• Verifique que tenga todas las piezas antes de comenzar el armado.
Utilizando las piezas proporcionadas comprobar la lista, compruebe que tiene todas las piezas necesarias para
construir su modelo de cobertizo. COMPLETE LA PREPARACIÓN DEL SITIO Y LA CONSTRUCCIÓN DE LA
CIMENTACIÓN ANTES DE DESEMPACAR LAS PIEZAS.
•_____•
• Se requiere ayuda durante todo el armado. XIIICX
A Precaución
• Se requiere preparar apropiadamente el lugar de la instalación.
• El cobertizo no ha sido diseñado para ser usado en condiciones climáticas extremas.
• El cobertizo no ha sido diseñado para almacenar productos químicos cáusticos o inflamables.
• Guarde los artículos pesados cerca de la parte inferior del cobertizo.
• El cobertizo no ha sido diseñado para ser usado por los niños.
• NO se ponga de pie, no se siente, ni almacene artículos sobre el techo del cobertizo.
• Tenga cuidado cuando lo use en condiciones extremas de temperaturas.
• Repare o reemplace inmediatamente toda pieza rota.
• Suncast no se hace responsable por daños causados por condiciones meteorológicas o mal uso.
• Inspeccione el cobertizo a intervalos regulares para asegurarse de que no haya piezas que se
estén desarmando.
• Verifique periódicamente que la ubicación seleccionada para colocar el cobertizo continúe
estando nivelada.
• Este kit contiene piezas con bordes metálicos. Tenga cuidado al manipularlas.
• Si el cobertizo está vacío y en el exterior, coloque el peso adentro sobre el piso para evitar que se
incline por los vientos fuertes.
7

A Instrucciones para el cuidado
• No deben guardarse artículos calientes como parrillas recientemente usadas, sopletes, etc. en el
cobertizo.
• No deben apoyarse artículos pesados contra las paredes ya que los paneles pueden deformarse
y causar daño permanente.
• Mantenga el techo sin nieve y hojas de árboles.
• Las secciones de las paredes y el techo del cobertizo tienen un exterior texturizado muy parecido
a los paneles de vinilo de las casas. Con el tiempo, puede acumularse polvo en la superficie
textuhzada. Al combinarse con la humedad, esto puede favorecer el crecimiento de moho o musgo
en el cobertizo. Para mantener la buena apariencia del cobertizo, recomendamos limpiarlo una
vez al año con jabón suave y agua. NO use cloro, amoníaco ni otros limpiadores cáusticos y NO
use cepillos con cerdas duras. Si no se realiza la limpieza anual, el plástico puede mancharse
permanentemente. Éste no es un defecto de fabricación y no está cubierto por la garantía.
A Sugerencias para el armado
• Este artículo utiliza tornillos autorroscantes en algunos lugares. No hay agujeros previamente
taladrados en el plástico. Use fuerza al comenzar a insertar el tornillo. Una vez que el tornillo
perfore el plástico se introducirá con más facilidad.
• Complete la preparación del sitio y la construcción de la cimentación antes de desempacar las
piezas y comenzar el armado.
• NO intente trabajar en el armado en un día con fuertes vientos.
• NO trate de trabajar en el armado en días con temperaturas por debajo de 0 ° C ( 32 ° F).
• Prevea la cantidad de tiempo apropiado para armar el cobertizo en su totalidad.
• Compruebe que haya ayuda cercana para levantar y asegurar los componentes en su lugar.
• Use guantes para trabajo liviano cuando esté armando el cobertizo.
• Una vez que haya armado el techo, puede usar una linterna para ensamblar los componentes más
pequeños dentro del cobertizo.
• Para más comodidad, Suncast proporciona tornillería adicional para sujetadores pequeños. En
algunos casos, quedarán sujetadores pequeños adicionales después de terminado el armado.
Nota: Este producto contiene piezas que se usan en diferentes orientaciones para armar el cobertizo. Verifique
la orientación de las piezas ilustradas en todo el manual de instrucciones. Si no sigue correctamente las
instrucciones, puede dañar las piezas. Suncast no es responsable del reemplazo de las piezas dañadas o
perdidas debido al armado incorrecto.
8

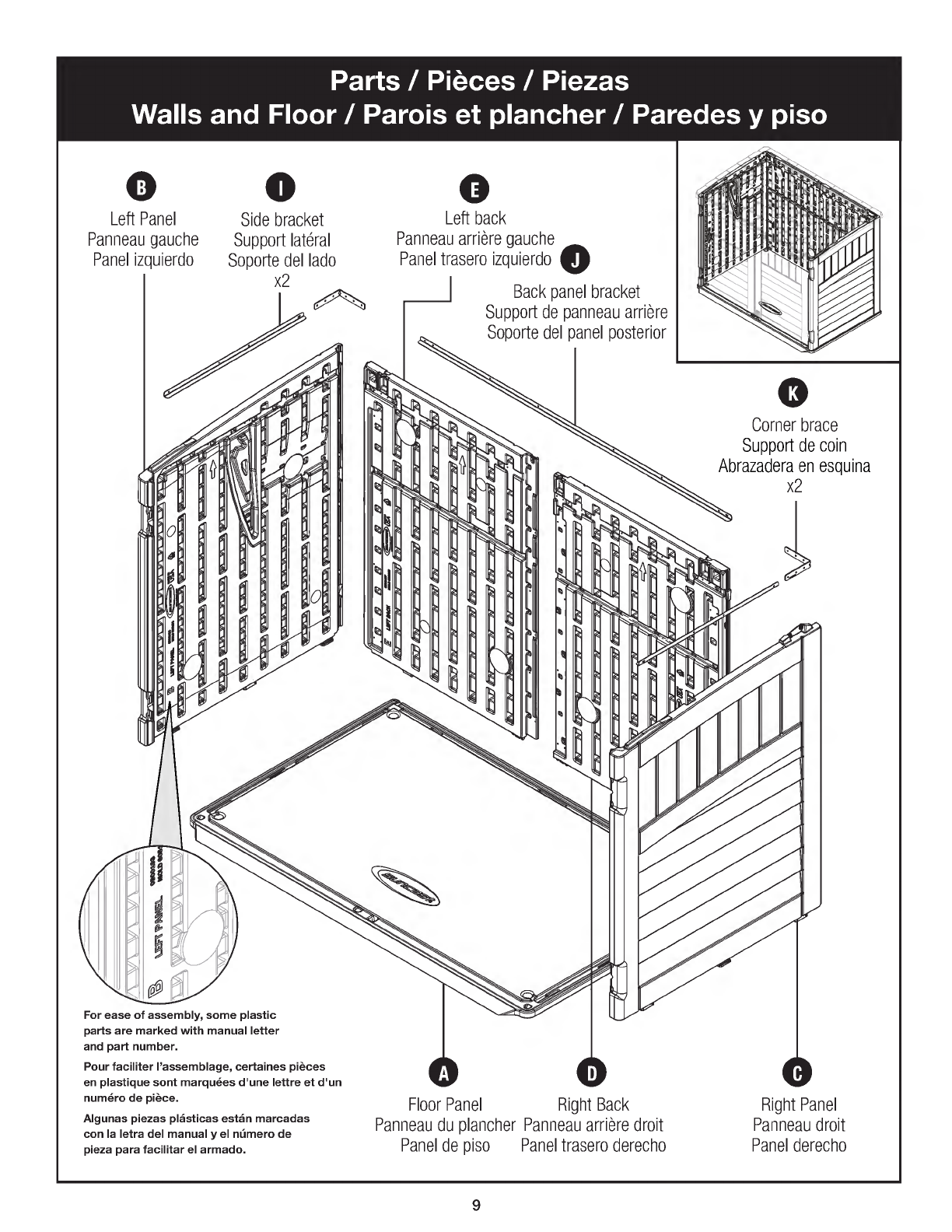

Parts / Pièces / Piezas
Walls and Floor / Parois et plancher / Paredes y piso
o
Left Panel
Panneau gauche
Panel izquierdo
o
Side bracket
Support latéral
Soporte del lado
x2
For ease of assembly, some plastic
parts are marked with manual letter
and part number.
Pour faciliter l'assemblage, certaines pièces
en plastique sont marquées d'une lettre et d'un
numéro de pièce.
Algunas piezas plásticas están marcadas
con la letra del manual y el número de
pieza para facilitar el armado.
o
Left back
Panneau arrière gauche
Panel trasero izquierdo e
Back panel bracket
Support de panneau arrière
Soporte del panel posterior
Floor Panel Right Back
Panneau du plancher Panneau arrière droit
Panel de piso Panel trasero derecho
o
Corner brace
Support de coin
Abrazadera en esquina
x2
Right Panel
Panneau droit
Panel derecho
9

Pads / Pièces / Piezas
Lid and Doors / Couvercle et podes / Tapa y puertas
Truss leg
Patte de structure
Pata de armadura
o
Lid Panel
Panneau de couvercle
Panel de la tapa
Left Door
Porte gauche
Puerta izquierda
Right Door
Porte droite
Puerta derecha
Front lid bracket
Support de couvercle avant
Soporte frontal de la tapa
10

Hardware / Quincaillerie / Elementos de fijación
Door hinge
Charnière de porte
Bisagra de la puerta
x4
.25" x . 5" Machine screw
Vis à métaux 6 mm x 12,7 mm
(0,25 po x 0,5 po)
Tornillo sin tuerca
de 6 mm x 12,7 mm
(0,25 x 0,5 pulg.)
x5
#10 Pan head screw
Vis à tête cylindrique n° 10
Tornillo de cabeza
troncocónica n.° 10
.25" x 1.5" Machine screw
Vis à métaux 6 mm x 38,1 mm
(0,25 po x 1,5 po)
Tornillo sin tuerca de
6 mm x 38,1 mm
(0,25 x 1,5 pulg.)
x4
1/4-20
Keps nut
Écrou à rondelle dentée
Tuerca Keps
x4
.25" Nut
Écrou 6 mm ( 0,25 po)
Tuerca de 6 mm ( 0,25 pulg.)
x5
x82
Door latch housing
Boîtier de loquet
de porte
Carcasa del pestillo
de la puerta
1/4-20, 1-3/8"
Bolt
Boulon
Perno
x4
1/4" x 20
Hex nut
Écrou hexagonal
Tuerca hexagonal
x4
Door latch
Loquet de porte
Pestillo de la puerta
Hardware shown at actual size (* Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (* sauf indication contraire). Quincaillerie supplémentaire fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real (* salvo indicación en contrario.) Se incluyen elementos de fijación adicionales. No se usan todos.
11

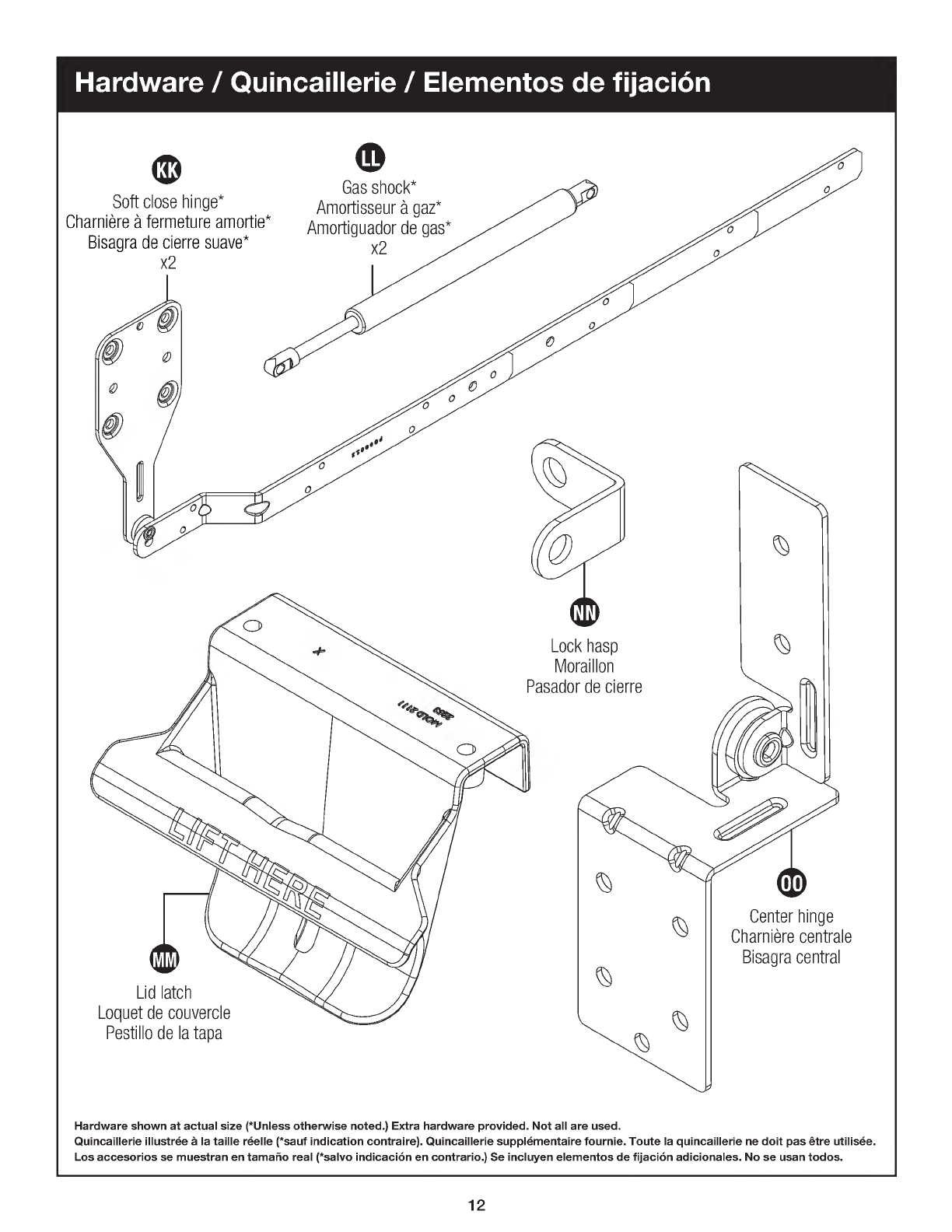

Hardware / Quincaillerie / Elementos de fijación
Soft close hinge*
Charnière à fermeture amortie*
Bisagra de cierre suave*
x2
Lid latch
Loquet de couvercle
Pestillo de la tapa
Gas shock*
Amortisseur à gaz*
Amortiguador de gas*
x2
Lock hasp
Moraillon
Pasador de cierre
Center hinge
Charnière centrale
Bisagra central
Hardware shown at actual size (* Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (* sauf indication contraire). Quincaillerie supplémentaire fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real (* salvo indicación en contrario.) Se incluyen elementos de fijación adicionales. No se usan todos.
12

Site Preparation and Platform Construction
Materials NOT supplied with Shed Kit
Note: Site preparation is recommended for this shed. Placing the shed on a constructed foundation is highly recommended.
Without a constructed foundation, settling could occur, causing distortion and damage to the shed. Suncast is not
responsible for replacing parts damaged or property lost due to incorrect assembly. Warranty requires foundation.
Note: Complete the site preparation and foundation construction before unpacking parts and beginning assembly. For tips
on site preparation, go to www.suncast.com, consult retailer, or local code.
To prepare your shed site, follow the below steps:
1) Consult your local authorities for building codes and covenants before beginning foundation or erecting shed.
2) Before any digging, check with local utilities to determine location of buried cables, pipes, etc.
3) Decide which type of foundation you want:
- Concrete slab, 4" thick
o
- Wood platform
Use exterior grade wood. The wood platform should be set on pier blocks or footing. Consult your local retailer for
help to determine the best anchoring method for your particular installation. The provided plans are sized for the
minimum number of cuts to lumber and plywood.
4) Prepare the building site:
- The ground should slope away from the foundation area to provide drainage.
- The foundation surface must be flat and level.
- A vapor barrier should be provided to prevent excessive condensation in the shed.
- Follow local building codes for a proper vapor barrier.
5) Anchoring the shed to the foundation:
- Consult your local retailer for help to determine the best anchoring method for your particular installation.
- To secure the shed to a concrete slab, use masonry fasteners available at your local hardware retailer.
- To secure the shed to a wood platform, use 1/4" x 3" long lag screws with washers.
Anchoring floor panel to concrete slab
• Secure shed to concrete slab using masonry
fasteners.
• Dimensions allow for shed to fit within the nearest
1" on each side.
Anchoring floor panel to wood platform
• Secure shed to wood platform using 1/4" x 3" lag
screws.
13

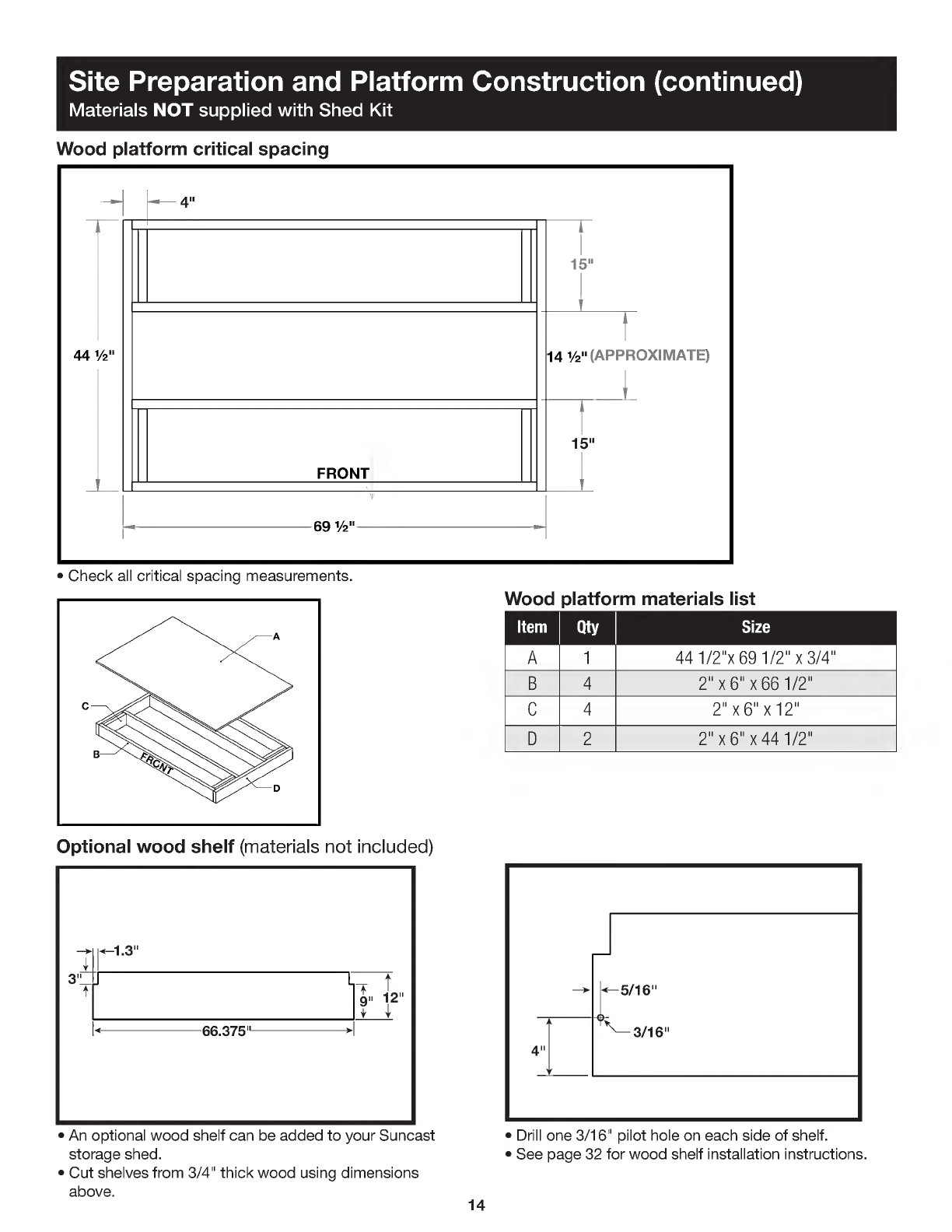

Site Preparation and Platform Construction ( continued)
Materials NOT supplied with Shed Kit
Wood platform critical spacing
4
-H 4"
l
15"
I / 2"
t
14 1/2 " ( APPR'
FRONT
15"
F ...- 69 1/2"
XI MATE)
• Check all critical spacing measurements.
Optional wood shelf ( materials not included)
3"_ t J
+ › 1,
66.375" >
• An optional wood shelf can be added to your Suncast
storage shed.
• Cut shelves from 3/4" thick wood using dimensions
above.
Wood
Item
A
platform
Qty
1
materials list
Size
44 1/2"x 69 1/2" x 3/4"
B 4 2"x 6"x 661/2"
C 4
2"x 6"x 12"
D 2 2"x 6"x 441/2"
->
<-5/16"
—3I16"
II
• Drill one 3/16" pilot hole on each side of shelf.
• See page 32 for wood shelf installation instructions.
14

Préparation du terrain et construction de la plate-forme
Matériaux NON fournis avec la trousse de remise
Remarque : il est recommandé de préparer le terrain pour cette remise. Il est fortement recommandé d'installer la
remise sur des fondations construites. Sans quoi, un tassement peut se produire, ce qui déformerait et endommagerait
la remise. Suncast ne peut être tenu responsable du remplacement de pièces endommagées ou perdues en raison d'un
assemblage incorrect. La garantie exige une fondation.
Remarque : terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et de
commencer l'assemblage. Pour les conseils de préparation du site, allez sur www.suncastcom, consultez le revendeur le plus
proche ou le code du bâtiment local.
Pour préparer le terrain destiné à votre remise, procédez comme suit :
1) Consultez les autorités locales au sujet du code du bâtiment et des conventions avant de commencer à bâtir les
fondations ou la remise.
2) Avant de creuser, consultez les autorités locales pour déterminer l'emplacement des câbles, tuyaux et autres éléments
enfouis.
3) Choisissez le type de fondations que vous souhaitez :
- Dalle en béton, 10 cm ( 4 po) d'épaisseur.
o
- Plate-forme en bois
Utilisez du bois traité pour l'extérieur. La plate-forme en bois doit être installée sur des blocs à double coin ou une
semelle. Consultez votre revendeur local pour qu'il vous aide à déterminer la méthode d'ancrage la plus adaptée à
votre installation. Les plans fournis sont dimensionnés de sorte que la quantité de bois et de contre-plaqué à couper
est réduite au minimum.
4) Préparez le terrain de construction :
- Le sol entourant la zone des fondations doit être en pente vers l'extérieur de sorte qu'il serve de drainage.
- La surface des fondations doit être plane et de niveau.
- Un pare- vapeur doit être fourni pour empêcher une condensation excessive dans la remise.
- Suivez le code du bâtiment local pour installer un pare- vapeur approprié.
5) Ancrage de la remise aux fondations :
- Consultez votre revendeur local pour qu'il vous aide à déterminer la méthode d'ancrage la plus adaptée à votre
installation.
- Pour fixer la remise à une dalle en béton, utilisez les attaches de maçonnerie disponibles chez votre quincailler local.
- Pour fixer la remise à une plate-forme en bois, utilisez les grands tire- fonds de 0,6 cm x 7,6 cm ( 1/4 po x 3 po) avec
des rondelles.
Ancrage du panneau de plancher à la dalle Ancrage du panneau de plancher à la
en béton
• Fixez la remise à une dalle en béton à l'aide des
attaches de maçonnerie.
• Les dimensions permettent à la remise de s'encastrer
dans les 2,5 cm ( 1 po) de chaque côté.
plate-forme en bois
• Fixez la remise à la plate-forme en bois à l'aide des
tire- fonds de 0,6 cm x 7,6 cm ( 1/4 po x 3 po).
15

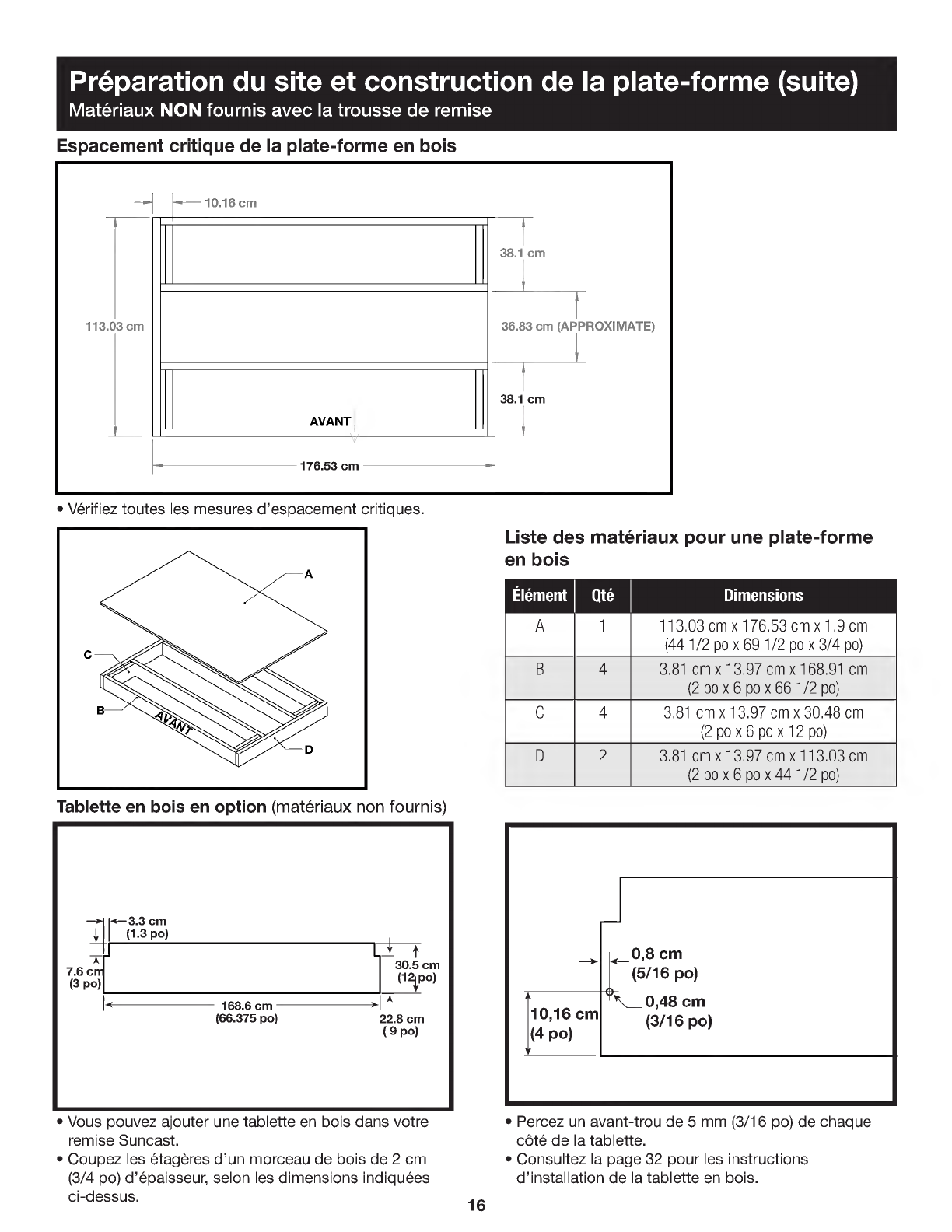

Préparation du site et construction de la plate-forme ( suite)
Matériaux NON fournis avec la trousse de remise
Espacement critique de la plate-forme en bois
-- ".1 10.16 cm
t
38.1 cm
t
113.03 cm
I
36.83 cm ( APPROXIMATE)
AVANT
1
176.53 cm
t
38.1 cm
• Vérifiez toutes les mesures d'espacement critiques.
Tablette en bois en option ( matériaux non fournis)
—> 14-3.3 cm
4, I ( 1.3 po)
_I
7.6 ctii
(3 Po)
<
168.6 cm
(66.375 po)
L— t‘
30.5 cm
(121 , po)
> t
22.8 cm
(9 Po)
• Vous pouvez ajouter
remise Suncast.
• Coupez les étagères
(3/4 po) d'épaisseur,
ci-dessus.
une tablette en bois dans votre
d'un morceau de bois de 2 cm
selon les dimensions indiquées
16
Liste des matériaux pour une plate-forme
en bois
Élément
A
Olé
1
Dimensions
113.03 cm x 176.53 cm x 1.9 cm
(44 1/2 po x 69 1/2 po x 3/4 po)
B 4
3.81 cm x 13.97 cm x 168.91 cm
(2 pox 6 pox 66 1/2 po)
C 4
3.81 cm x 13.97 cm x 30.48 cm
(2 po x6 po x 12 po)
D 2
3.81 cm x 13.97 cm x 113.03 cm
(2 po x6 po x 44 1/2 po)
-
0,8 cm
(5/16 po)
À
°\_ 0,48 cm
10,16 cm ( 3/16 po)
(4 po)
y
• Percez un avant-trou de 5 mm ( 3/16 po) de chaque
côté de la tablette.
• Consultez la page 32 pour les instructions
d'installation de la tablette en bois.

Preparación del sitio y construcción de la plataforma
Materiales NO proporcionados con el equipo del cobertizo
Nota: Se recomienda preparar el sitio para este cobertizo. Es sumamente recomendable colocar el cobertizo sobre una
cimentación construida. Si no lo coloca sobre una cimentación construida, podría ocurrir un hundimiento y el cobertizo se
deformará y dañará. Suncast no es responsable del reemplazo de las piezas dañadas o de la propiedad pérdida debido
al armado incorrecto. La garantía requiere cimiento.
Nota: Complete la preparación del sitio y la construcción de la cimentación antes de desempacarlas piezas y comenzar el
armado. Visite www.suncastcom para ver sugerencias sobre la preparación del sitio, consulte al minorista local o el código local.
Siga los pasos a continuación para preparar el sitio del cobertizo:
1) Antes de comenzar la cimentación o a levantar el cobertizo, consulte con sus autoridades locales sobre los códigos y
reglamentos de construcción.
2) Antes de comenzar a excavar, consulte a las compañías locales de servicios públicos para determinar la ubicación de
los cables y las tuberías enterradas.
3) Decida qué tipo de cimentación desea:
- Losa de cemento, de 10,1 cm ( 4 pulg.) de espesor
o
- Plataforma de madera
Use madera apta para exteriores. La plataforma de madera se debe colocar sobre bloques de cemento o bases de
apoyo. Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de
anclaje para su instalación determinada. Los planos proporcionados han sido creados para que sea necesario hacer
el número mínimo de cortes en la madera y la madera contrachapada.
4) Prepare el sitio de construcción:
- El terreno debe tener una pendiente del area de cimentación para permitir el desagüe.
- La superficie de cimentación debe estar plana y nivelada.
- Se deberá proporcionar una barrera de vapor para evitar la condensación excesiva en el cobertizo.
- Siga los códigos de construcción locales para que la barrera de vapor sea adecuada.
5) Anclaje del cobertizo a la cimentación:
- Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de anclaje
para su instalación determinada.
- Para fijar el cobertizo a una losa de cemento, use sujetadores para mampostería que podrá conseguir en la ferretería
más cercana.
- Para fijar el cobertizo a una plataforma de madera, use tornillos tirafondo largos de 0,6 cm x 7,6 cm ( 1/4 x 3 pulg.)
con arandelas.
Anclaje del panel de piso a la losa de cemento
• Para asegurar el cobertizo a la plataforma de cemento,
use sujetadores para mampostería.
• Las dimensiones permiten que el cobertizo tenga un
espacio adicional de 2,5 cm ( 1 pulg.) de cada lado.
Anclaje del panel de piso a la plataforma de madera
• Para asegurar el cobertizo a la plataforma de madera,
use tornillos tirafondo de 0,6 cm x 7,6 cm ( 1/4 x 3 pulg.).
17

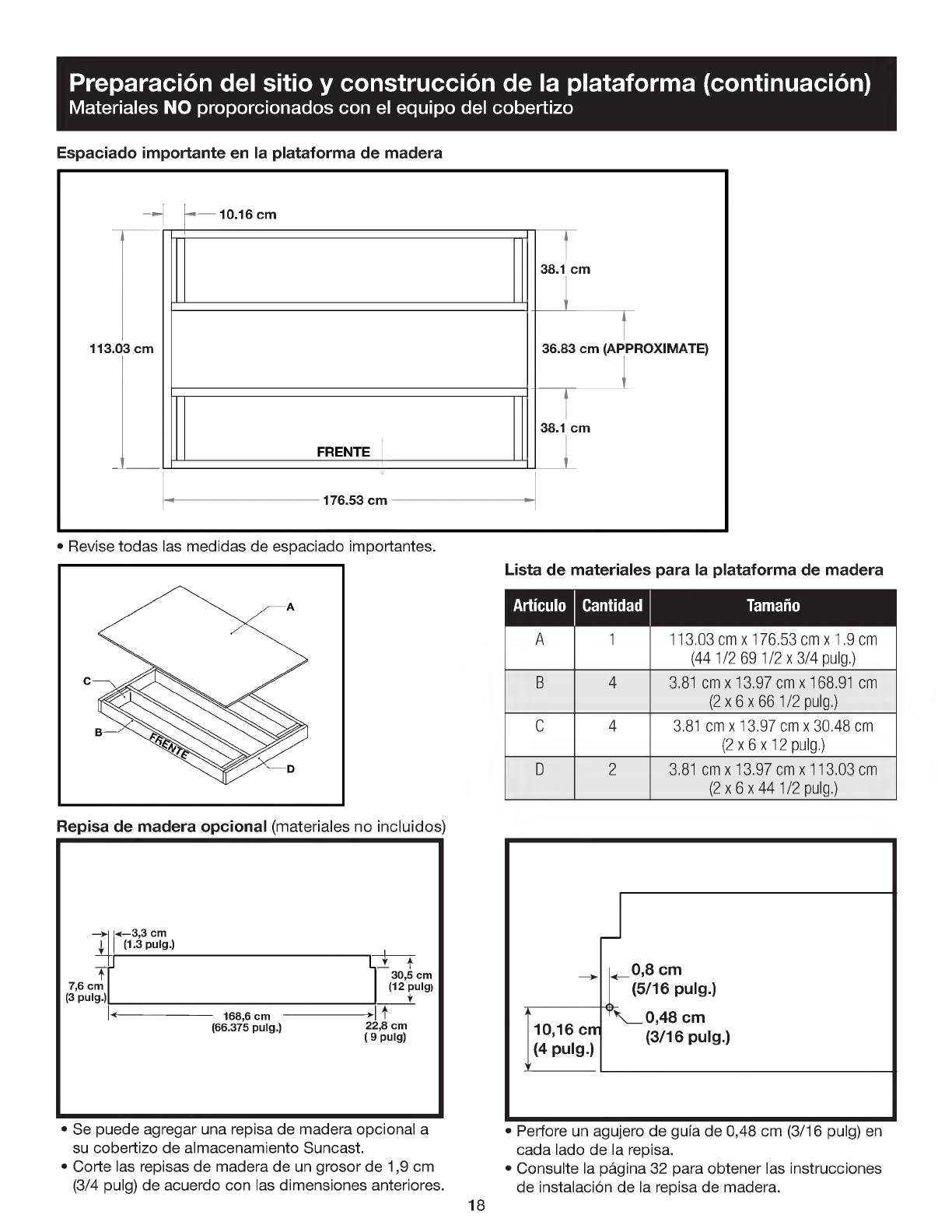

Preparación del sitio y construcción de la plataforma ( continuación)
Materiales NO proporcionados con el equipo del cobertizo
Espaciado importante en la plataforma de madera
H
113.03 cm
[
10.16 cm
38.1 cm
f
36.83 cm ( APPROXIMATE)
FRENTE
f
38.1 cm
176.53 cm
• Revise todas las medidas de espaciado importantes.
Repisa de madera opcional ( materiales no incluidos)
—›- r-3,3 cm
4 ( 1.3 pulg.)
—, - I
T
7,6 cm
(3 pulg.)
I...— t
30,5 cm
(12 pulg)
*
-.( 168,6 cm
(66.375 pulg.)
> t
22,8 cm
( 9 pulg)
• Se puede agregar una repisa de madera opcional a
su cobertizo de almacenamiento Suncast.
• Corte las repisas de madera de un grosor de 1,9 cm
(3/4 pulg) de acuerdo con las dimensiones anteriores.
Lista de materiales para la plataforma de madera
Artículo
A
Cantidad
1
Tamaño
113.03 cm x 176.53 cm x 1.9 cm
(44 1/2 69 1/2 x 3/4 pulg.)
B 4 3.81 cm x 13.97 cm x 168.91 cm
(2 x 6 x 66 1/2 pulg.)
C 4 3.81 cm x 13.97 cm x 30.48 cm
(2 x 6 x 12 pulg.)
D 2 3.81 cm x 13.97 cm x 113.03 cm
(2 x 6 x 44 1/2 pulg.)
-
0,8 cm
—»> 4— (5/16 pulg.)
A
\_ 0,48 cm
10,16 cm ( 3/16 pulg.)
(4 pulg.)
y
• Perfore un agujero de guía de 0,48 cm ( 3/16 pulg) en
cada lado de la repisa.
• Consulte la página 32 para obtener las instrucciones
de instalación de la repisa de madera.
18

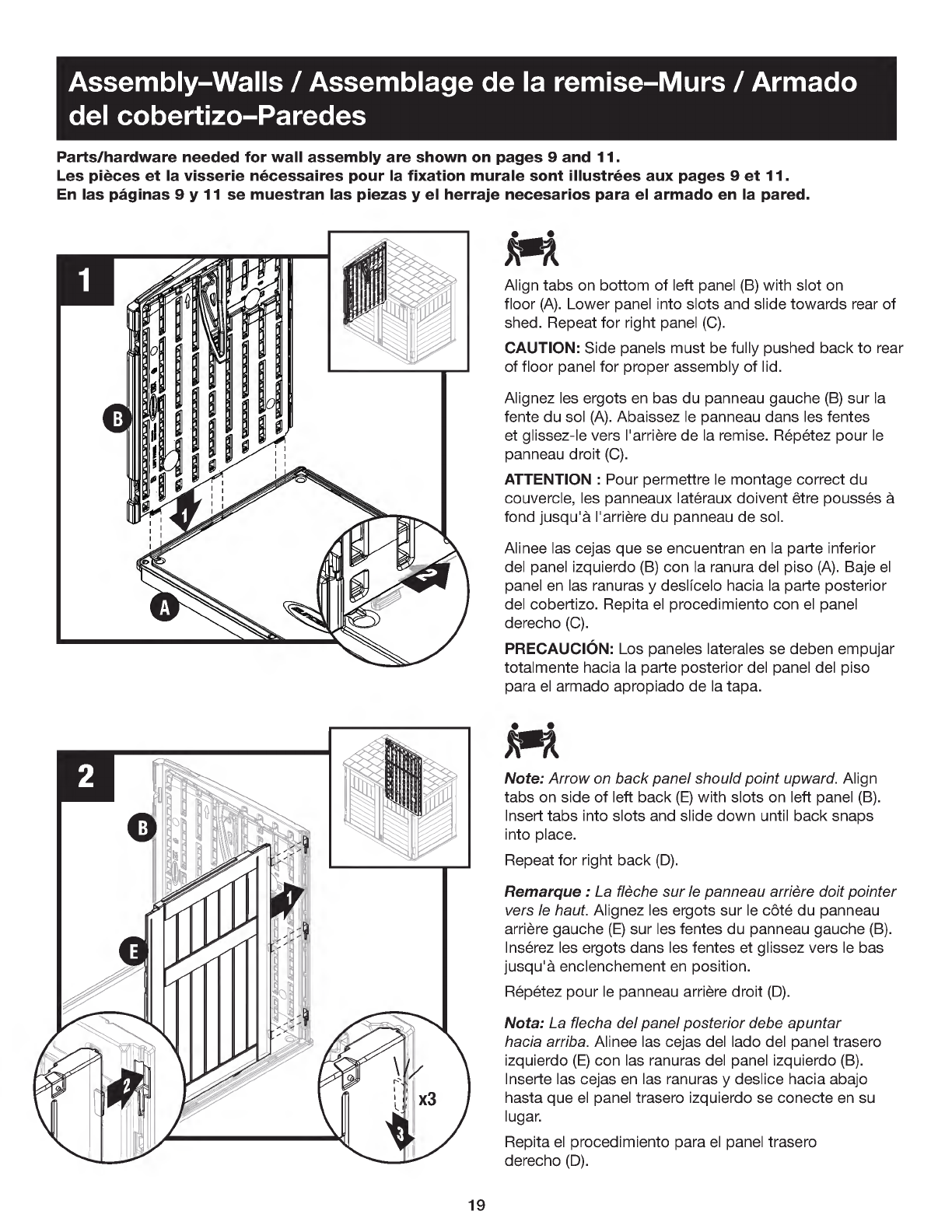

Assembly- Walls / Assemblage de la remise - Murs / Armado
del cobertizo - Paredes
Parts/hardware needed for wall assembly are shown on pages 9 and 11.
Les pièces et la visserie nécessaires pour la fixation murale sont illustrées aux pages 9 et 11.
En las páginas 9 y 11 se muestran las piezas y el herraje necesarios para el armado en la pared.
hmi
Align tabs on bottom of left panel ( B) with slot on
floor (A). Lower panel into slots and slide towards rear of
shed. Repeat for right panel ( C).
CAUTION: Side panels must be fully pushed back to rear
of floor panel for proper assembly of lid.
Alignez les ergots en bas du panneau gauche ( B) sur la
fente du sol ( A). Abaissez le panneau dans les fentes
et glissez-le vers l'arrière de la remise. Répétez pour le
panneau droit ( C).
ATTENTION : Pour permettre le montage correct du
couvercle, les panneaux latéraux doivent être poussés à
fond jusqu'à l'arrière du panneau de sol.
Alinee las cejas que se encuentran en la parte inferior
del panel izquierdo ( B) con la ranura del piso ( A). Baje el
panel en las ranuras y deslícelo hacia la parte posterior
del cobertizo. Repita el procedimiento con el panel
derecho ( C).
PRECAUCIÓN: Los paneles laterales se deben empujar
totalmente hacia la parte posterior del panel del piso
para el armado apropiado de la tapa.
hmi
Note: Arrow on back panel should point upward. Align
tabs on side of left back ( E) with slots on left panel ( B).
Insert tabs into slots and slide down until back snaps
into place.
Repeat for right back ( D).
Remarque: La flèche sur le panneau arrière doit pointer
vers le haut. Alignez les ergots sur le côté du panneau
arrière gauche ( E) sur les fentes du panneau gauche ( B).
Insérez les ergots dans les fentes et glissez vers le bas
jusqu'à enclenchement en position.
Répétez pour le panneau arrière droit ( D).
Nota: La flecha del panel posterior debe apuntar
hacia arriba. Alinee las cejas del lado del panel trasero
izquierdo ( E) con las ranuras del panel izquierdo ( B).
Inserte las cejas en las ranuras y deslice hacia abajo
hasta que el panel trasero izquierdo se conecte en su
lugar.
Repita el procedimiento para el panel trasero
derecho ( D).
19

Assembly- Walls ( continued) / Assemblage de la remise - Murs ( suite) / Armado del
cobertizo - Paredes ( continuación)
hit*
Hold back panels ( E/D) firmly together and verify top
thru holes are aligned and back of panels are flush.
Secure with five screws ( CC).
Tenez les panneaux arrière ( E/D) fermement ensemble et
vérifiez que les trous du haut sont alignés et que l'arrière
des panneaux est au même niveau.
Fixez avec cinq vis ( CC).
Sujete los paneles traseros ( E/D) firmemente juntos y
verifique que los orificios pasantes de la parte superior
estén alineados y la parte trasera de los paneles esté
al ras.
Fije con cinco tornillos ( CC).
Attach a corner brace ( K) to right panel ( C) inner hole
with screw ( CC). Attach rear of corner brace ( K) to right
back ( D) inner hole with screw ( CC). Repeat for remaining
corner brace ( K), left panel ( B) and left
back ( E).
Note: Holes in corner brace will line up with screw
bosses on panel.
Fixez un support de coin ( K) au trou intérieur du panneau
de droite ( C) avec une vis ( CC). Fixez l'arrière du support
de coin ( K) au trou intérieur arrière droite ( D) avec une
vis ( CC). Répétez pourle support de coin restant ( K), le
panneau de gauche ( B) et l'arrière gauche ( E).
Remarque: Les trous du support de coin seront alignés
avec les blocs de fixation sur le panneau.
Fije una abrazadera en esquina ( K) al orificio interior
del panel derecho ( C) con un tornillo ( CC). Fije la parte
trasera de la abrazadera en esquina ( K) al orificio interior
de la parte trasera derecha ( D) con el tornillo ( CC). Repita
lo mismo para la abrazadera en esquina restante ( K), el
panel izquierdo ( B) y la parte trasera izquierda ( E).
Nota: Los orificios en la abrazadera en esquina se
alinearán con los tornillos en el panel.
20
