Suncast BMS4700 User manual

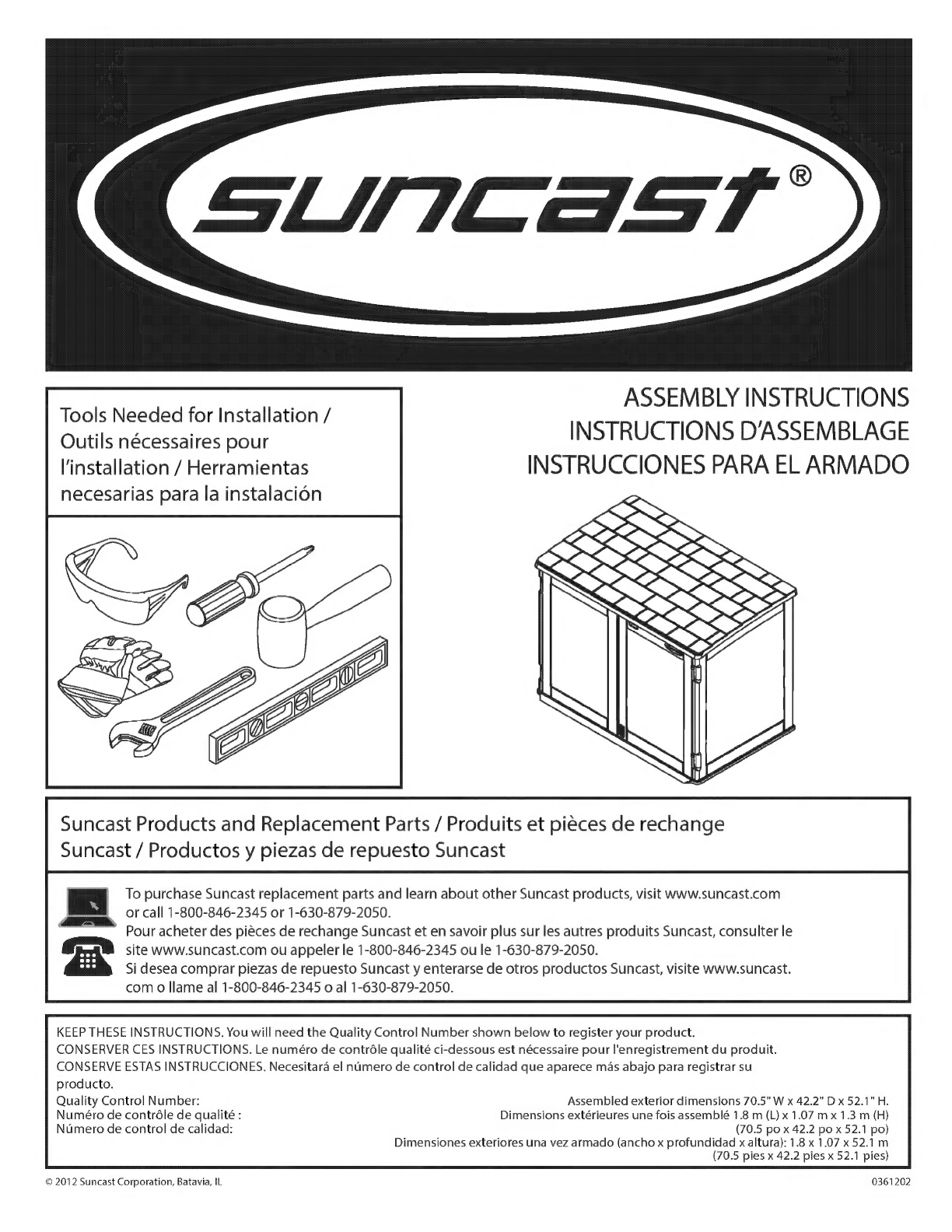

Tools Needed for Installation / ASSEMBLY INSTRUCTIONS
Outils nécessaires pour INSTRUCTIONS D'ASSEMBLAGE
l'installation / Herramientas INSTRUCCIONES PARA EL ARMADO
necesarias para la instalación
Suncast Products and Replacement Parts / Produits et pieces de rechange
Suncast / Productos y piezas de repuesto Suncast
To purchase Suncast replacement parts and learn about other Suncast products, visit www.suncast.com
or call 1-800-846-2345 or 1-630-879-2050.
Pour acheter des piéces de rechange Suncast et en savoir plus sur les autres produits Suncast, consulter le
site www.suncast.com ou appeler le 1-800-846-2345 ou le 1-630-879-2050.
Si desea comprar piezas de repuesto Suncast y enterarse de otros productos Suncast, visite www.suncast.
com o llame al 1-800-846-2345 o al 1-630-879-2050.
KEEP THESE INSTRUCTIONS. You will need the Quality Control Number shown below to register your product.
CONSERVER CES INSTRUCTIONS. Le numéro de contrôle qualité ci-dessous est nécessaire pour l'enregistrement du produit.
CONSERVE ESTAS INSTRUCCIONES. Necesitará el numero de control de calidad que aparece más abajo para registrar su
producto.
Quality Control Number: Assembled exterior dimensions 70.5” W x 42.2" D x 52.1" H.
Numéro de contróle de qualité : Dimensions extérieures une fois assemblé 1.8 m (L) x 1.07 m x 1.3 m (H)
Numero de control de calidad: (70.5 po x 42.2 po x 52.1 po)
Dimensiones exteriores una vez armado (ancho x profundidad x altura): 1.8 x 1.07 x 52.1 m
(70.5 pies x 42.2 pies x 52.1 pies)
© 2012 Suncast Corporation, Batavia, IL 0361202

Before You Begin...
+ Consult your local authorities for any permits required to construct shed.
Prior to the construction of your shed, check with the local building code official to review any required
permits or building limitations.
+ A level and sturdy foundation is recommended before shed construction can begin.
Site preparation information is available on pages 12-17.
+ Read instructions thoroughly prior to assembly.
This kit contains parts that can be damaged if assembled incorrectly or in the wrong sequence.
+ Please follow instructions.
Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
+ Check for all parts before you begin assembly.
Using the provided parts check list, verify that you have all the parts required to construct your shed
model. COMPLETE SITE PREPARATION AND FOUNDATION CONSTRUCTION BEFORE
UNPACKING ALL PARTS.
- Assistance is required during entire assembly.
+ Proper site preparation required.
+ Shed not intended for use in extreme weather conditions.
+ Shed not intended for storage of flammable or caustic chemicals.
+ Store heavy items near the bottom of shed.
+ Shed not intended for use by children.
+ DO NOT stand, sit, or store items on storage shed roof.
e Repair or replace broken parts immediately.
+ Suncast is not responsible for damage caused by weather or misuse.
+ At regular intervals inspect your shed to make sure that assembly integrity has been maintained.
+ Periodically check that the location you have chosen to set your shed is still level.
«This kit contains parts with metal edges. Please be careful when handling.
+ If shed is empty and outdoors, place weight inside on floor to prevent tipping in high winds.

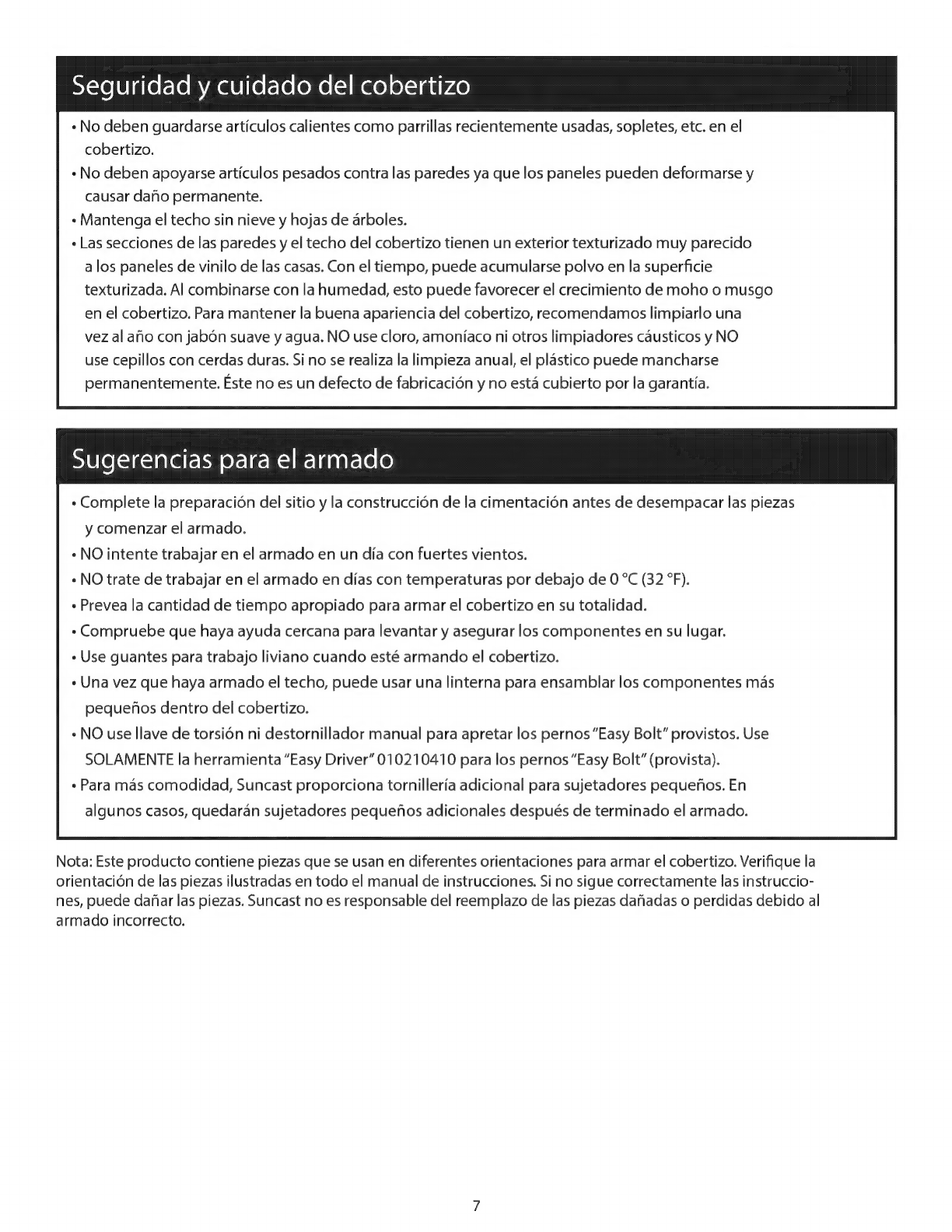

Shed Safety and Care
+ Hot items, such as recently used grills, blowtorches, etc., must not be stored in the shed.
+ Heavy articles should not be leaned against the walls, as this may cause panel distortion and
permanent damage.
+ Keep roof clean of snow and leaves.
«The shed walls and roof sections have a textured exterior, much like vinyl home siding. Over time,
dust may accumulate in the texture. When combined with moisture, this could encourage the growth of
moss or mold on the shed. To maintain the look of your shed, we recommend cleaning it each year with
mild soap and water. DO NOT use bleach, ammonia, or other caustic cleaners, and DO NOT use stiff
bristle brushes. Failure to perform annual cleaning could result in permanent staining of the plastic.
This is not a manufacturing defect and is not covered under warranty.
Assembly Day Tips
+ Complete site preparation and foundation construction before unpacking parts and
beginning assembly.
+ DO NOT attempt to assemble on a day with strong winds.
+ DO NOT attempt to assemble on days when temperature is below 32 degrees.
+ Set aside appropriate amount of time to completely assemble shed.
e Make sure you have assistance nearby to lift and secure parts in place.
« Wear light duty work gloves while assembling shed.
+ Once roof is assembled, a flashlight may be of use when assembling smaller components
inside shed.
e Suncast provides extra hardware for small fasteners for customer convenience. In some
cases, there will be extra small fasteners once the assembly is complete.
Note: This product contains parts that are used in different orientations to construct the shed. Please take note of
the orientation of the parts shown throughout this instruction manual. Failure to follow instructions could result in
damage to parts. Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.

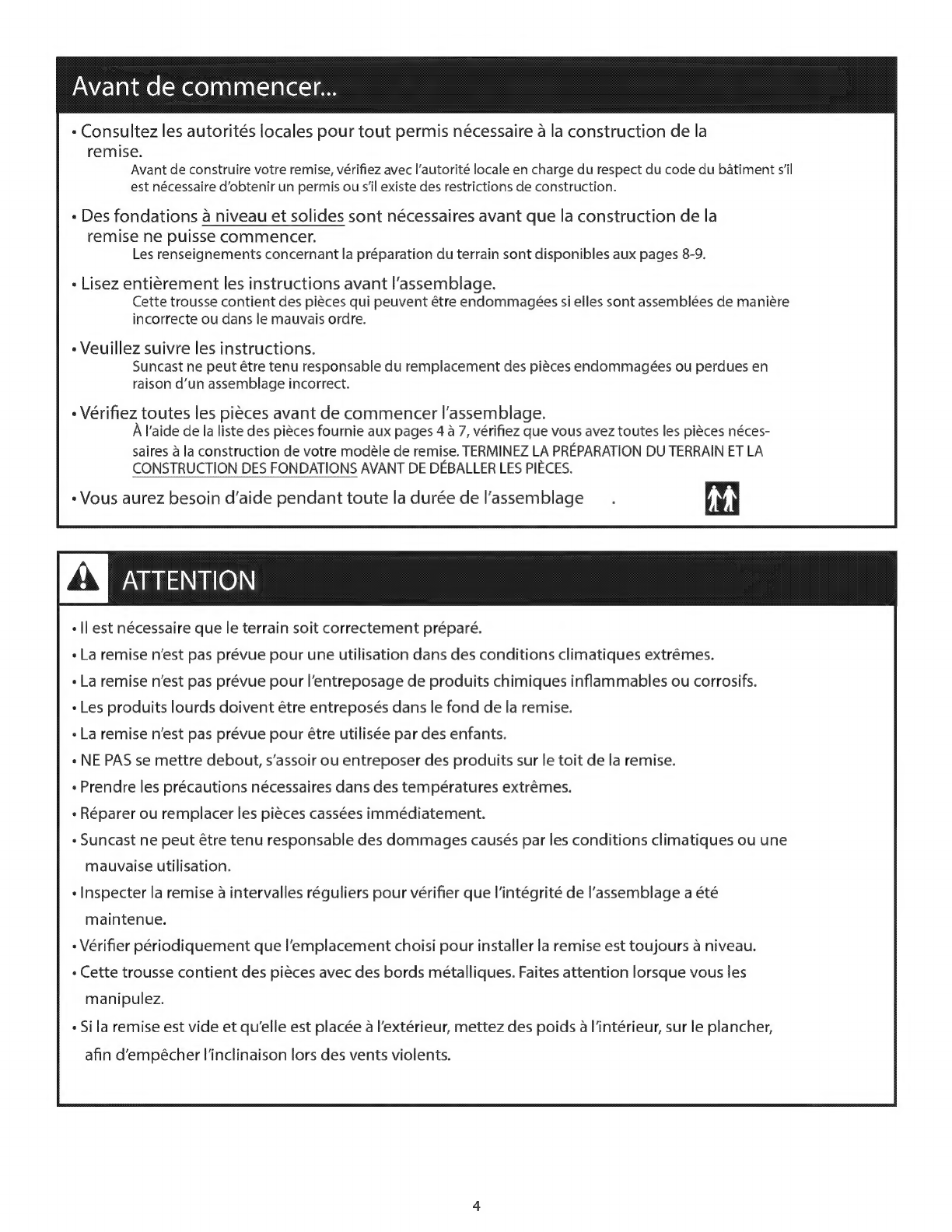

Avant de commencer...
+ Consultez les autorités locales pour tout permis nécessaire à la construction de la
remise.
Avant de construire votre remise, vérifiez avec l'autorité locale en charge du respect du code du bâtiment s'il
est nécessaire d'obtenir un permis ou s'il existe des restrictions de construction.
« Des fondations à niveau et solides sont nécessaires avant que la construction de la
remise ne puisse commencer.
Les renseignements concernant la préparation du terrain sont disponibles aux pages 8-9.
. Lisez entièrement les instructions avant l'assemblage.
Cette trousse contient des pièces qui peuvent être endommagées si elles sont assemblées de manière
incorrecte ou dans le mauvais ordre.
e Veuillez suivre les instructions.
Suncast ne peut être tenu responsable du remplacement des pièces endommagées ou perdues en
raison d’un assemblage incorrect.
e Vérifiez toutes les pièces avant de commencer l'assemblage.
À l’aide de la liste des pièces fournie aux pages 4 à 7, vérifiez que vous avez toutes les pièces néces-
saires à la construction de votre modèle de remise. TERMINEZ LA PRÉPARATION DU TERRAIN ET LA
CONSTRUCTION DES FONDATIONS AVANT DE DÉBALLER LES PIÈCES.
e Vous aurez besoin d'aide pendant toute la durée de l'assemblage .
«ll est nécessaire que le terrain soit correctement préparé.
«La remise n'est pas prévue pour une utilisation dans des conditions climatiques extrêmes.
+ La remise n'est pas prévue pour l'entreposage de produits chimiques inflammables ou corrosifs.
«Les produits lourds doivent être entreposés dans le fond de la remise.
«La remise n'est pas prévue pour être utilisée par des enfants.
+ NE PAS se mettre debout, s'assoir ou entreposer des produits sur le toit de la remise.
+ Prendre les précautions nécessaires dans des températures extrêmes.
« Réparer ou remplacer les pieces cassées immédiatement.
e Suncast ne peut être tenu responsable des dommages causés par les conditions climatiques ou une
mauvaise utilisation.
+ Inspecter la remise à intervalles réguliers pour vérifier que l'intégrité de l'assemblage a été
maintenue.
: Vérifier périodiquement que l'emplacement choisi pour installer la remise est toujours à niveau.
« Cette trousse contient des pièces avec des bords métalliques. Faites attention lorsque vous les
manipulez.
+ Si la remise est vide et qu'elle est placée à l'extérieur, mettez des poids à l'intérieur, sur le plancher,
afin d'empêcher l'inclinaison lors des vents violents.

Sécurité et entretien de la remise
«Les éléments chauds récemment utilisés, tels que les grils, les chalumeaux, etc., ne doivent pas être
entreposés dans la remise.
«Les produits lourds ne doivent pas être posés contre les parois, car ils peuvent déformer et endom-
mager définitivement les panneaux.
« Enlevez la neige et les feuilles du toit.
«La partie extérieure des parois et des panneaux du toit de la remise est texturée, tel un bardage en
vinyle. Au fil du temps, la poussière peut s'accumuler dans la texture. Associée à l'humidité, elle
peut favoriser la prolifération de mousse ou de moisissure dans la remise. Pour préserver l'aspect de
votre remise, nous vous recommandons de la nettoyer chaque année avec du savon doux et de l'eau.
N’UTILISEZ PAS de javel, d’ammoniaque ou d'autres produits nettoyants corrosifs et N'UTILISE
PAS de brosses á poils durs. Le non-respect du nettoyage annuel peut entraíner des taches
permanentes dans le plastique. Il ne s'agit pas d'un défaut de fabrication, cela n'est donc pas
couvertpar la garantie.
Conseils pour le jour de l'assemblage
+ Terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et
de commencer l'assemblage.
+ NE TENTEZ PAS l'assemblage par un jour de grand vent.
+ NE TENTEZ PAS l'assemblage les jours où la température est en dessous de 32 degrés.
+ Prévoyez suffisamment de temps pour assembler entièrement la remise.
. Assurez-vous d'avoir de l'aide à portée de main pour soulever et fixer les pièces.
+ Portez des gants de travail légers pendant l'assemblage de la remise.
+ Une fois le toit assemblé, une lampe torche peut être utile pour assembler les composants plus
petits à l'intérieur de la remise.
+ N'UTILISEZ PAS de clé dynamométrique ou de perceuse à main pour serrer les boulons Easy.
Utilisez l'outil 010210410 Easy Bolt Easy Driver (fourni) UNIQUEMENT.
e Suncast fournit des petites attaches supplémentaires pour le confort du client. Dans certains cas, il
en restera une fois l'assemblage terminé.
Remarque : ce produit contient des pièces qui sont utilisées dans différents sens lors de la construction de la
remise. Veuillez faire attention à l'orientation des pièces indiquées dans ce manuel d'instructions. Vous pouvez
endommager les pièces si vous ne suivez pas ces instructions. Suncast ne peut être tenu responsable du rem-
placement des pièces endommagées ou perdues en raison d'un assemblage incorrect.

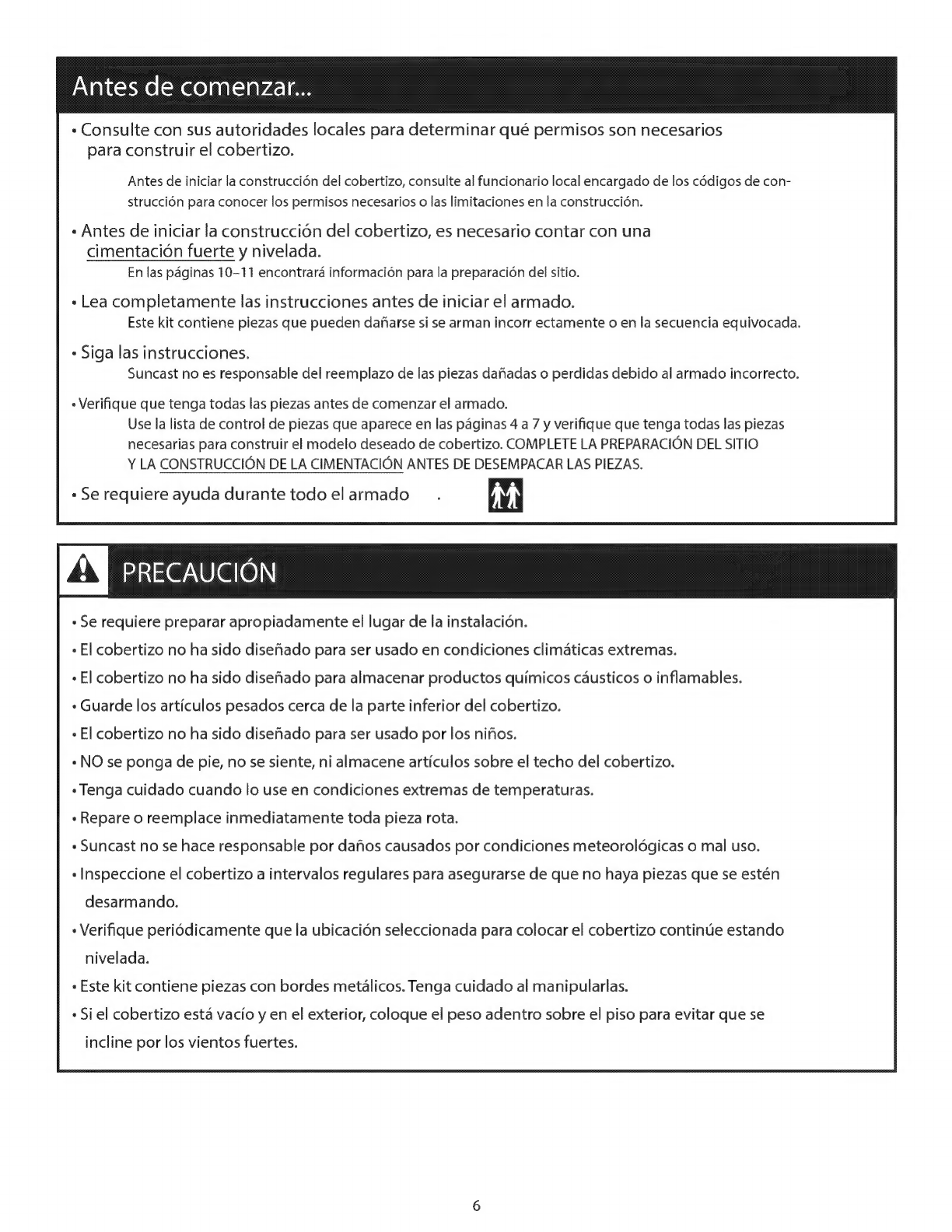

Antes de comenzar...
+ Consulte con sus autoridades locales para determinar qué permisos son necesarios
para construir el cobertizo.
Antes de iniciar la construcción del cobertizo, consulte al funcionario local encargado de los códigos de con-
strucción para conocer los permisos necesarios o las limitaciones en la construcción.
- Antes de iniciar la construcción del cobertizo, es necesario contar con una
cimentación fuerte y nivelada.
En las páginas 10-11 encontrará información para la preparación del sitio.
- Lea completamente las instrucciones antes de iniciar el armado.
Este kit contiene piezas que pueden dañarse si se arman incorr ectamente o en la secuencia equivocada.
+ Siga las instrucciones.
Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al armado incorrecto.
«Verifique que tenga todas las piezas antes de comenzar el armado.
Use la lista de control de piezas que aparece en las páginas 4 a 7 y verifique que tenga todas las piezas
necesarias para construir el modelo deseado de cobertizo. COMPLETE LA PREPARACIÓN DEL SITIO
Y LA CONSTRUCCIÓN DE LA CIMENTACIÓN ANTES DE DESEMPACAR LAS PIEZAS.
+ Se requiere ayuda durante todo el armado .
A PRECAUCIÓN
« Se requiere preparar apropiadamente el lugar de la instalación.
+ El cobertizo no ha sido diseñado para ser usado en condiciones climáticas extremas.
+ El cobertizo no ha sido diseñado para almacenar productos químicos cáusticos o inflamables.
+ Guarde los artículos pesados cerca de la parte inferior del cobertizo.
+ El cobertizo no ha sido diseñado para ser usado por los niños.
+ NO se ponga de pie, no se siente, ni almacene artículos sobre el techo del cobertizo.
« Tenga cuidado cuando lo use en condiciones extremas de temperaturas.
« Repare o reemplace inmediatamente toda pieza rota.
+ Suncast no se hace responsable por daños causados por condiciones meteorológicas o mal uso.
+ Inspeccione el cobertizo a intervalos regulares para asegurarse de que no haya piezas que se estén
desarmando.
+ Verifique periódicamente que la ubicación seleccionada para colocar el cobertizo continúe estando
nivelada.
+ Este kit contiene piezas con bordes metálicos. Tenga cuidado al manipularlas.
+ Si el cobertizo está vacío y en el exterior, coloque el peso adentro sobre el piso para evitar que se
incline por los vientos fuertes.

Seguridad y cuidado del cobertizo
+ No deben guardarse artículos calientes como parrillas recientemente usadas, sopletes, etc. en el
cobertizo.
+ No deben apoyarse artículos pesados contra las paredes ya que los paneles pueden deformarse y
causar daño permanente.
+ Mantenga el techo sin nieve y hojas de árboles.
+ Las secciones de las paredes y el techo del cobertizo tienen un exterior texturizado muy parecido
a los paneles de vinilo de las casas. Con el tiempo, puede acumularse polvo en la superficie
texturizada. Al combinarse con la humedad, esto puede favorecer el crecimiento de moho o musgo
en el cobertizo. Para mantener la buena apariencia del cobertizo, recomendamos limpiarlo una
vez al año con jabón suave y agua. NO use cloro, amoníaco ni otros limpiadores cáusticos y NO
use cepillos con cerdas duras. Si no se realiza la limpieza anual, el plástico puede mancharse
permanentemente. Éste no es un defecto de fabricación y no está cubierto por la garantía.
Sugerencias para el armado
+ Complete la preparación del sitio y la construcción de la cimentación antes de desempacar las piezas
y comenzar el armado.
+ NO intente trabajar en el armado en un día con fuertes vientos.
+ NO trate de trabajar en el armado en días con temperaturas por debajo de 0 °C (32 °F).
+ Prevea la cantidad de tiempo apropiado para armar el cobertizo en su totalidad.
+ Compruebe que haya ayuda cercana para levantar y asegurar los componentes en su lugar.
e Use guantes para trabajo liviano cuando esté armando el cobertizo.
+ Una vez que haya armado el techo, puede usar una linterna para ensamblar los componentes más
pequeños dentro del cobertizo.
+ NO use llave de torsión ni destornillador manual para apretar los pernos “Easy Bolt” provistos. Use
SOLAMENTE la herramienta “Easy Driver”010210410 para los pernos “Easy Bolt” (provista).
e Para más comodidad, Suncast proporciona tornillería adicional para sujetadores pequeños. En
algunos casos, quedarán sujetadores pequeños adicionales después de terminado el armado.
Nota: Este producto contiene piezas que se usan en diferentes orientaciones para armar el cobertizo. Verifique la
orientación de las piezas ilustradas en todo el manual de instrucciones. Si no sigue correctamente las instruccio-
nes, puede dañar las piezas. Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al
armado incorrecto.

Parts / Pieces / Piezas
Walls and Floor / Parois et plancher / Paredes y piso
0 © 6
Left Panel Left side bracket Left back
Panneau gauche Support latéral gauche Arrière gauche
Panel izquierdo Soporte del lado izquierdo Trasero izquierdo ©
Back panel bracket
Support de panneau arrière
Soporte del panel posterior
Right side bracket
Support latéral droit
Soporte del lado derecho
For ease of assembly, some plastic
parts are marked with manual letter
and part number.
Pour faciliter l'assemblage, certaines pièces e
n plastique sont marquées d'une lettre et d'un
A de pisces, : Floor Panel Right Back Right Panel
Algunas piezas pasiicas estan marcadas Panneau plancher Arrière droit Panneau droit
con la letra del manual y el número de
pieza para facilitar el armado. Panel piso Trasero derecho Panel derecho

Parts / Pieces / Piezas
Lid and Doors / Couvercle et portes / Tapa y puertas
©
Lid Panel
Panneau de couvercle
Panel de la tapa
Lid bracket
Support de couvercle
Soporte de la tapa
x3
Front lid bracket
Support de couvercle avant
Soporte frontal de la tapa
Left Door Right Door
Porte gauche Porte droite
Puerta izquierda Puerta derecha

Hardware / Quincaillerie / Elementos de fijación
.25" x 1.5" Machine screw
Vis a métaux 6 mm x 38,1 mm
(0,25 po x 1,5 po)
Tornillo sin tuerca de 6 mm x 38,1 mm
(0,25 x 1,5 pulg.)
x4 25" x 1" Machine screw
Vis a métaux 6 mm x 25,4 mm
| í , (0,25 po x 1 po)
Ppor hings 29" X 1.79" Machine screw Tornillo sin tuerca de 6 mm x 25,4 mm
Charnière de porte Vis à métaux 6 mm x 44,4 mm
Bisagra
de
la
puerta
(0,25
po
x
1,75
po)
(0,25
f
1
pulg.)
x4 Tornillo sin tuerca de 6 mm x 44,4 mm
(0,25 x 1,75 pulg.)
Ko
Door latch housing
Boîtier de loquet de porte
#10 Pan head screw Carcasa del pestillo de la puerta
Vis a téte cylindrique n° 10 1
Tornillo de cabeza troncocónica n.° 10
x75
25" X .5" Machine screw
Vis à métaux 6 mm x 12,7 mm
e 25" Nut (0,25 po x 0,5 po) Door latch
Ecrou 6 mm (0,25 po) Tornillo sin tuerca de 6 mm x 12,7 mm Loquet de porte
Tuerca de 6 mm (0,25 pulg.) (0,25 x 0,5 pulg.) Pestillo de la puerta
x18 xi x
Hardware shown at actual size (*Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (“sauf indication contraire). Quincaillerie supplémentaire fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real ("salvo indicación en contrario.) Se incluyen elementos de fijación adicionales. No se usan todos.

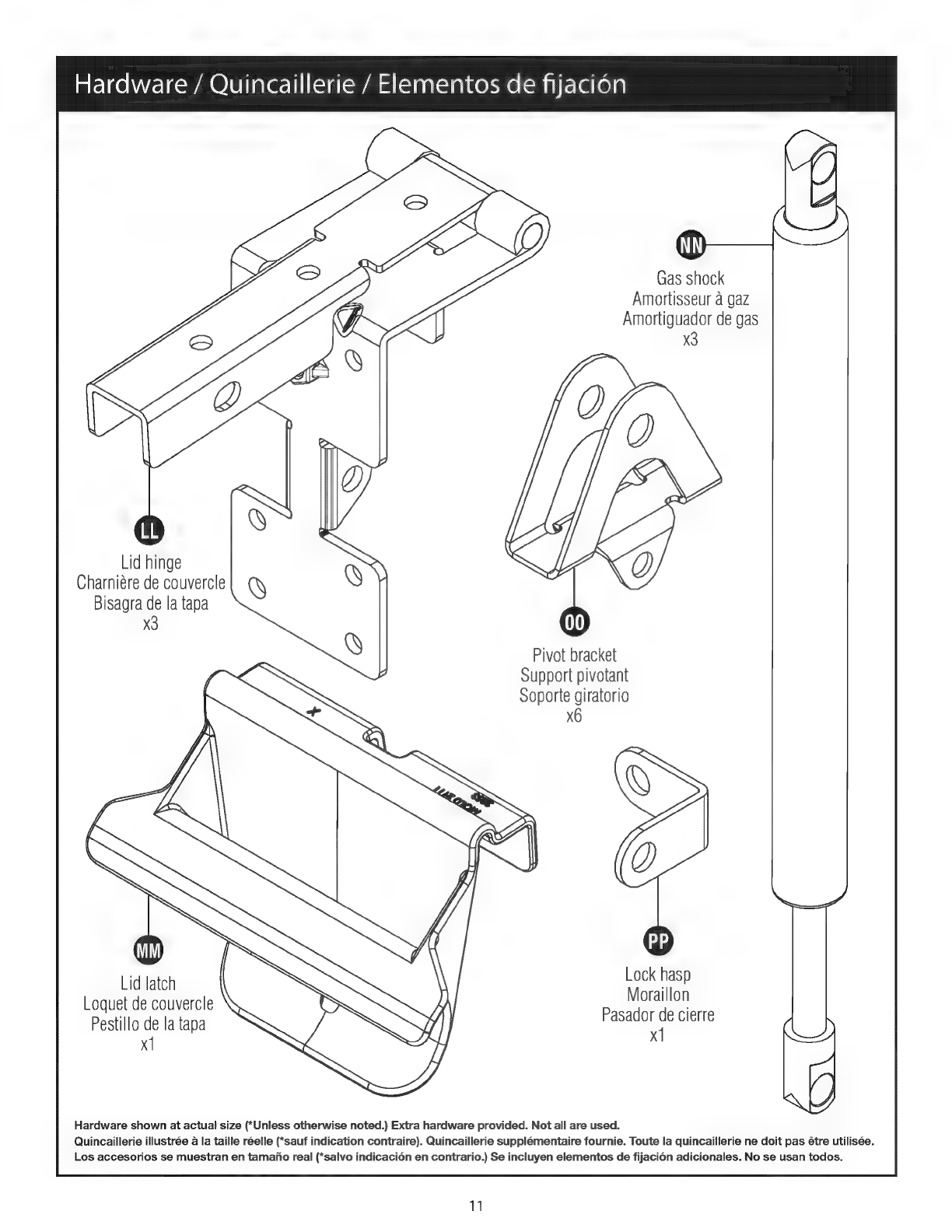

Hardware / Quincaillerie / Elementos de fijación
Gas shock
Amortisseur á gaz
Amortiguador de gas
Lid hinge
Charniére de couvercle
Bisagra de la tapa
3
Pivot bracket
Support pivotant
Soporte giratorio
Lid
latch
D
a
Loquet
de
couvercle
a
ea
on
Pestillo
de
la
tapa
asa
4
e
cierre
Hardware shown at actual size (“Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (“sauf indication contraire). Quincaillerie supplémentaire fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real ("salvo indicación en contrario.) Se incluyen elementos de fijación adicionales. No se usan todos.

Site Preparation and Platform Construction
Materials NOT supplied with Shed Kit
Note: Site preparation is recommended for this shed. Placing the shed on a constructed foundation is highly recommended,
Without a constructed foundation, settling could occur, causing distortion and damage to the shed. Suncast is not
responsible for replacing parts damaged or property lost due to incorrect assembly. Warranty requires foundation.
Note: Complete the site preparation and foundation construction before unpacking parts and beginning assembly. For
tips on site preparation, go to www.suncast.com, consult retailer, or local code.
To prepare your shed site, follow the below steps:
1) Consult your local authorities for building codes and covenants before beginning foundation or erecting shed.
2) Before any digging, check with local utilities to determine location of buried cables, pipes, etc.
3) Decide which type of foundation you want:
- Concrete slab, 4” thick
- Wood platform
Use exterior grade wood. The wood platform should be set on pier blocks or footing. Consult your local retailer for
help to determine the best anchoring method for your particular installation. The provided plans are sized for the
minimum number of cuts to lumber and plywood.
4) Prepare the building site:
- The ground should slope away from the foundation area to provide drainage.
-The foundation surface must be flat and level.
- A vapor barrier should be provided to prevent excessive condensation in the shed.
- Follow local building codes for a proper vapor barrier.
5) Anchoring the shed to the foundation:
- Consult your local retailer for help to determine the best anchoring method for your particular installation.
-To secure the shed to a concrete slab, use masonry fasteners available at your local hardware retailer.
- To secure the shed to a wood platform, use 1/4" x 3" long lag screws with washers.
Anchoring floor panel to concrete slab Anchoring floor panel to wood platform
e Secure shed to concrete slab using masonry e Secure shed to wood platform using 1/4" x 3" lag
fasteners. screws.
+ Dimensions allow for shed to fit within the nearest
1" on each side.

Site Preparation and Platform Construction (continued)
Materials NOT supplied with Shed Kit
Wood platform critical spacing
+ Check all critical spacing measurements.
| 2" x 6" x 66 1/4" b | 4
c | 4 | 2" x 6"x 12"
d 21 2" x 6" x 44 1/4"
Optional wood shelf (materials not included)
«An optional wood shelf can be added to your Suncast + Drill one 3/16" pilot hole on each side of shelf.
storage shed. « See page 29 for wood shelf installation instructions.
« Cut shelves from 3/4" thick wood using dimensions
above.

Préparation du terrain et construction de la plate-forme
Matériaux NON fournis avec la trousse de remise
Remarque : il est recommandé de préparer le terrain pour cette remise. ll est fortement recommandé d'installer la
remise sur des fondations construites. Sans quoi, un tassement peut se produire, ce qui déformerait et endommagerait
la remise. Suncast ne peut étre tenu responsable du remplacement de piéces endommagées ou perdues en raison d'un
assemblage incorrect. La garantie exige une fondation.
Remarque : terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et de
commencer l'assemblage. Pour les conseils de préparation du site, allez sur www.suncast.com, consultez le revendeur le plus
proche ou le code du batiment local.
Pour préparer le terrain destiné a votre remise, procédez comme suit :
1) Consultez les autorités locales au sujet du code du batiment et des conventions avant de commencer a batir les
fondations ou la remise.
2) Avant de creuser, consultez les autorités locales pour déterminer l'emplacement des câbles, tuyaux et autres éléments
enfouis.
3) Choisissez le type de fondations que vous souhaitez:
- Dalle en béton, 10 cm (4 po) d'épaisseur.
- Plate-forme en bois
Utilisez du bois traité pour l'extérieur. La plate-forme en bois doit être installée sur des blocs à double coin ou une
semelle. Consultez votre revendeur local pour qu'il vous aide à déterminer la méthode d'ancrage la plus adaptée à
votre installation. Les plans fournis sont dimensionnés de sorte que la quantité de bois et de contre-plaqué à couper
est réduite au minimum.
4) Préparez le terrain de construction :
- Le sol entourant la zone des fondations doit être en pente vers l'extérieur de sorte qu'il serve de drainage.
- La surface des fondations doit être plane et de niveau.
- Un pare-vapeur doit être fourni pour empêcher une condensation excessive dans la remise.
- Suivez le code du bâtiment local pour installer un pare-vapeur approprié.
5) Ancrage de la remise aux fondations :
- Consultez votre revendeur local pour qu'il vous aide à déterminer la méthode d'ancrage la plus adaptée à votre
installation.
- Pour fixer la remise à une dalle en béton, utilisez les attaches de maçonnerie disponibles chez votre quincailler local.
- Pour fixer la remise à une plate-forme en bois, utilisez les grands tire-fonds de 0,6 cm x 7,6 cm (1/4 po x 3 po) avec
des rondelles.
Ancrage du panneau de plancher à la dalle Ancrage du panneau de plancher à la
en béton plate-forme en bois
+ Fixez la remise à une dalle en béton à l'aide des + Fixez la remise à la plate-forme en bois à l'aide des
attaches de maçonnerie. tire-fonds de 0,6 cm x 7,6 cm (1/4 po x 3 po).
« Les dimensions permettent à la remise de sencastrer
dans les 2,5 cm (1 po} de chaque côté. 14

Préparation du site et construction de la plate-forme (suite)
Matériaux NON fournis avec la trousse de remise
Espacement critique de la plate-forme en
bois
A
30,48 cm
(12 po)
Y
<< 381 cm »| |< 2,54 cm
(1 1/2 po) (1 po)
« Vérifiez toutes les mesures d'espacement critiques. Liste des matériaux pour une plate-forme
en bois
Élément | Qté | Dimensions
a 1 176,5 cm x 112,4 cm x 2 cm
(69 1/2 po x 44 1/4 po x 3/4 po)
b 4 5 cm x 15,2 cm x 168,3 cm
(2 po x 6 po x 66 1/4 po)
c 4 5 cm x 15,2 cm x 30,5 cm
(2 po x 6 po x 12 po)
d 2 5cmx 15,2cmx112,4cm
(2 po x 6 po x 44 1/4 po)
Tablette en bois en option (matériaux non
fournis)
— | [e —3,3 cm
il (1.3 po)
0,8 cm
ao
Í
(5/16
po)
e~~~ 168.6cm— >| À 0,48 cm
(66.375 po) (spo) (3/16 po)
«Vous pouvez ajouter une tablette en bois dans votre + Percez un avant-trou de 5 mm (3/16 po) de chaque
remise Suncast. cóté de la tablette.
. Coupez les étagères d'un morceau de bois de 2 cm + Consultez la page 26 pour les instructions
(3/4 po) d'épaisseur, selon les dimensions indiquées dinstallation de la tablette en bois.
ci-dessus.

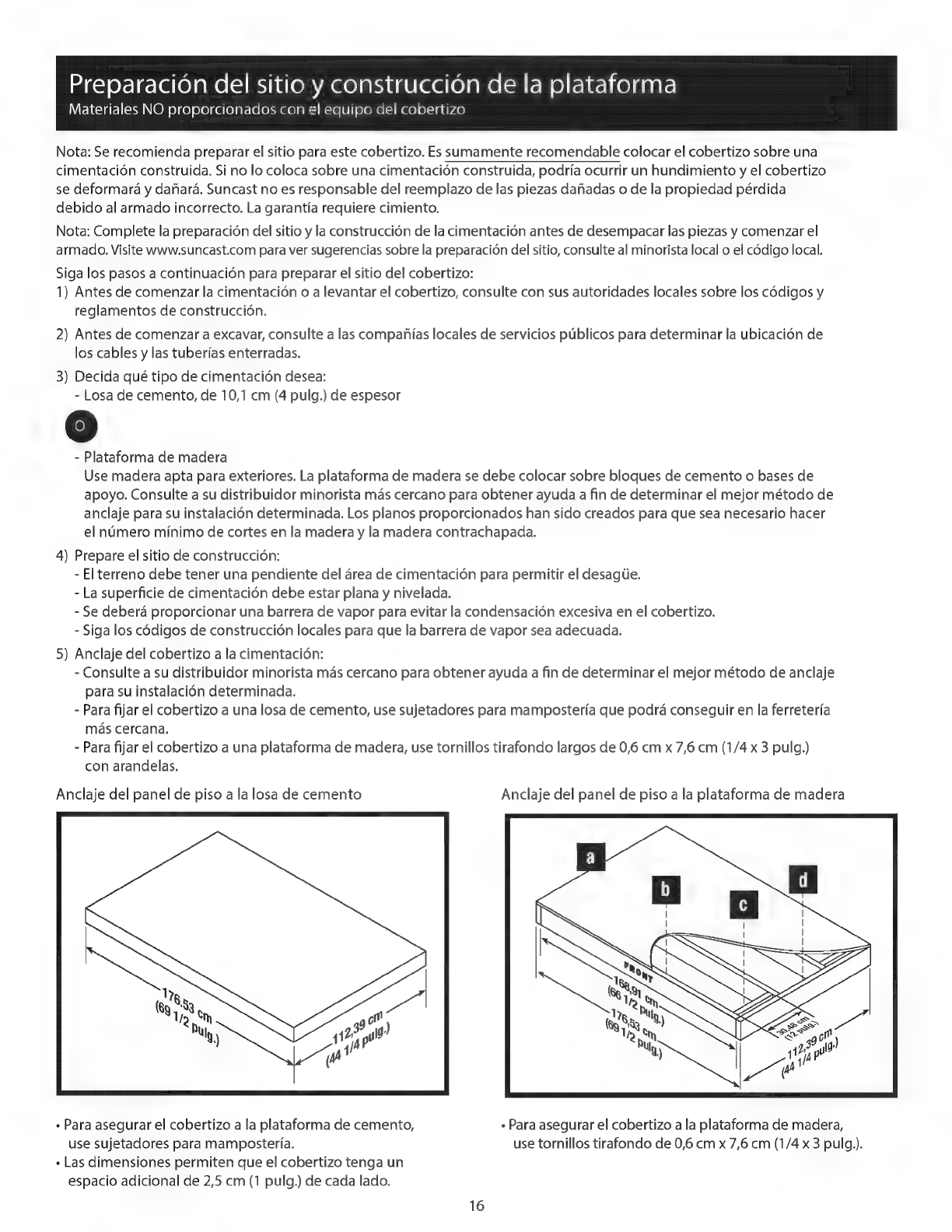

Preparación del sitio y construcción de la plataforma
Materiales NO proporcionados con el equipo del cobertizo
Nota: Se recomienda preparar el sitio para este cobertizo. Es sumamente recomendable colocar el cobertizo sobre una
cimentacién construida. Si no lo coloca sobre una cimentación construida, podría ocurrir un hundimiento y el cobertizo
se deformará y dañará. Suncast no es responsable del reemplazo de las piezas dañadas o de la propiedad pérdida
debido al armado incorrecto. La garantía requiere cimiento.
Nota: Complete la preparación del sitio y la construcción de la cimentación antes de desempacar las piezas y comenzar el
armado. Visite www.suncast.com para ver sugerencias sobre la preparación del sitio, consulte al minorista local o el código local.
Siga los pasos a continuación para preparar el sitio del cobertizo:
1) Antes de comenzar la cimentación o a levantar el cobertizo, consulte con sus autoridades locales sobre los códigos y
reglamentos de construcción.
2) Antes de comenzar a excavar, consulte a las compañías locales de servicios públicos para determinar la ubicación de
los cables y las tuberías enterradas.
3) Decida qué tipo de cimentación desea:
- Losa de cemento, de 10,1 cm (4 pulg.) de espesor
- Plataforma de madera
Use madera apta para exteriores. La plataforma de madera se debe colocar sobre bloques de cemento o bases de
apoyo. Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de
anclaje para su instalación determinada. Los planos proporcionados han sido creados para que sea necesario hacer
el número mínimo de cortes en la madera y la madera contrachapada.
4) Prepare el sitio de construcción:
- El terreno debe tener una pendiente del área de cimentación para permitir el desague.
- La superficie de cimentación debe estar plana y nivelada.
- Se deberá proporcionar una barrera de vapor para evitar la condensación excesiva en el cobertizo.
- Siga los códigos de construcción locales para que la barrera de vapor sea adecuada.
5) Anclaje del cobertizo a la cimentación:
- Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de anclaje
para su instalación determinada.
- Para fijar el cobertizo a una losa de cemento, use sujetadores para mampostería que podrá conseguir en la ferretería
más cercana.
- Para fijar el cobertizo a una plataforma de madera, use tornillos tirafondo largos de 0,6 cm x 7,6 cm (1/4 x 3 pulg.)
con arandelas.
Anclaje del panel de piso a la losa de cemento Anclaje del panel de piso a la plataforma de madera
+ Para asegurar el cobertizo a la plataforma de cemento, + Para asegurar el cobertizo a la plataforma de madera,
use sujetadores para mampostería. use tornillos tirafondo de 0,6 cm x 7,6 cm (1/4 x 3 pulg.).
« Las dimensiones permiten que el cobertizo tenga un
espacio adicional de 2,5 cm (1 pulg.) de cada lado.
16

Preparación del sitio y construcción de la plataforma (continuación)
Materiales NO proporcionados con el equipo del cobertizo
Espaciado importante en la plataforma de madera
A
30,48 cm
(12 pulg)
Y
A
30,48 cm
(12 pulg.)
Y
< 3,81 cm
(11/2 pulg)
< 2,54 cm
(1 pulg)
+ Revise todas las medidas de espaciado importantes.
Repisa de madera opcional (materiales no incluidos)
=) [et —3,3 cm
il (13 pulg.)
7,6 cm
(3 pulg.)
«168,6 cm >
(66.375 pulg.)
30,5 cm
(12 de
« Se puede agregar una repisa de madera opcional a
su cobertizo de almacenamiento Suncast.
- Corte las repisas de madera de un grosor de 1,9 cm
(3/4 pulg) de acuerdo con las dimensiones anteriores.
Lista de materiales para la plataforma de madera
Artículo | Cantidad | Tamaño
a 1 176,5 cm x 112,4 cm x 2 cm
(69 1/2 x 44 1/4 x 3/4 pulg.)
b 4 5 cm x 15,2 cm x 168,3 cm
(2x6x66 1/4 pulg.)
c 4 5 cm x 15,2 cm x 30,5 cm
(2x6 x 12 pulg.)
d 2 5cmx15,2cmx1124cm
(2x 6x 44 1/4 pulg.)
0,8 cm
(5/16 pulg.)
0,48 cm
(3/16 pulg.)
+ Perfore un agujero de guía de 0,48 cm (3/16 pulg) en
cada lado de la repisa.
+ Consulte la página 26 para obtener las instrucciones
de instalación de la repisa de madera.

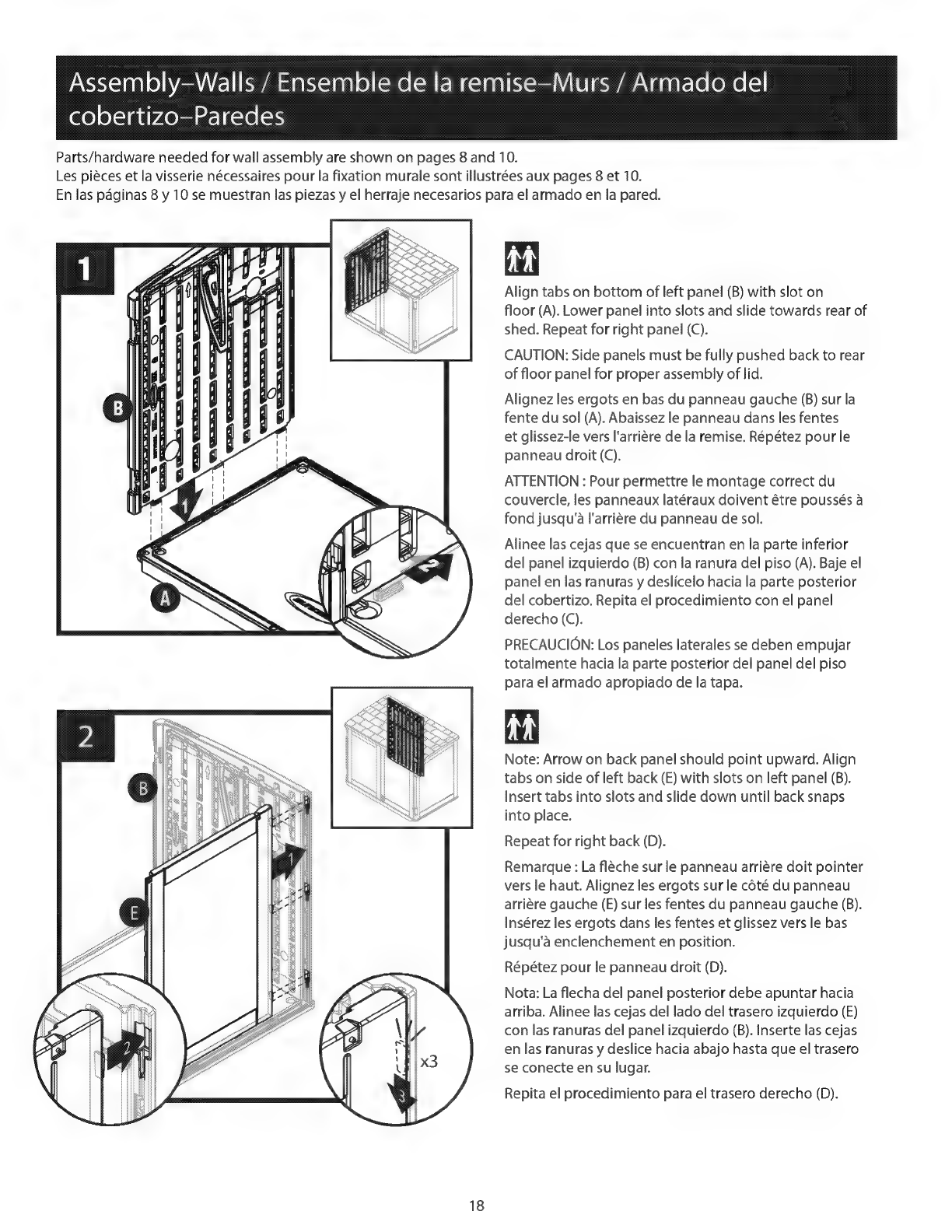

Assembly-Walls / Ensemble de la remise—Murs / Armado del
cobertizo-Paredes
Parts/hardware needed for wall assembly are shown on pages 8 and 10.
Les pièces et la visserie nécessaires pour la fixation murale sont illustrées aux pages 8 et 10.
En las páginas 8 y 10 se muestran las piezas y el herraje necesarios para el armado en la pared.
EE
Align tabs on bottom of left panel (B) with slot on
floor (A). Lower panel into slots and slide towards rear of
shed. Repeat for right panel (C).
CAUTION: Side panels must be fully pushed back to rear
of floor panel for proper assembly of lid.
Alignez les ergots en bas du panneau gauche (B) sur la
fente du sol (A). Abaissez le panneau dans les fentes
et glissez-le vers l'arrière de la remise. Répétez pour le
panneau droit (C).
ATTENTION : Pour permettre le montage correct du
couvercle, les panneaux latéraux doivent étre poussés a
fond jusqu'à l'arrière du panneau de sol.
Alinee las cejas que se encuentran en la parte inferior
del panel izquierdo (B) con la ranura del piso (A). Baje el
panel en las ranuras y deslicelo hacia la parte posterior
del cobertizo. Repita el procedimiento con el panel
derecho (C).
PRECAUCIÓN: Los paneles laterales se deben empujar
totalmente hacia la parte posterior del panel del piso
para el armado apropiado de la tapa.
Note: Arrow on back panel should point upward. Align
tabs on side of left back (E) with slots on left panel (B).
Insert tabs into slots and slide down until back snaps
into place.
Repeat for right back (D).
Remarque : La flèche sur le panneau arrière doit pointer
vers le haut. Alignez les ergots sur le cóté du panneau
arrière gauche (E) sur les fentes du panneau gauche (B).
Insérez les ergots dans les fentes et glissez vers le bas
jusqu'à enclenchement en position.
Répétez pour le panneau droit (D).
Nota: La flecha del panel posterior debe apuntar hacia
arriba. Alinee las cejas del lado del trasero izquierdo (E)
con las ranuras del panel izquierdo (B). Inserte las cejas
en las ranuras y deslice hacia abajo hasta que el trasero
se conecte en su lugar.
Repita el procedimiento para el trasero derecho (D).

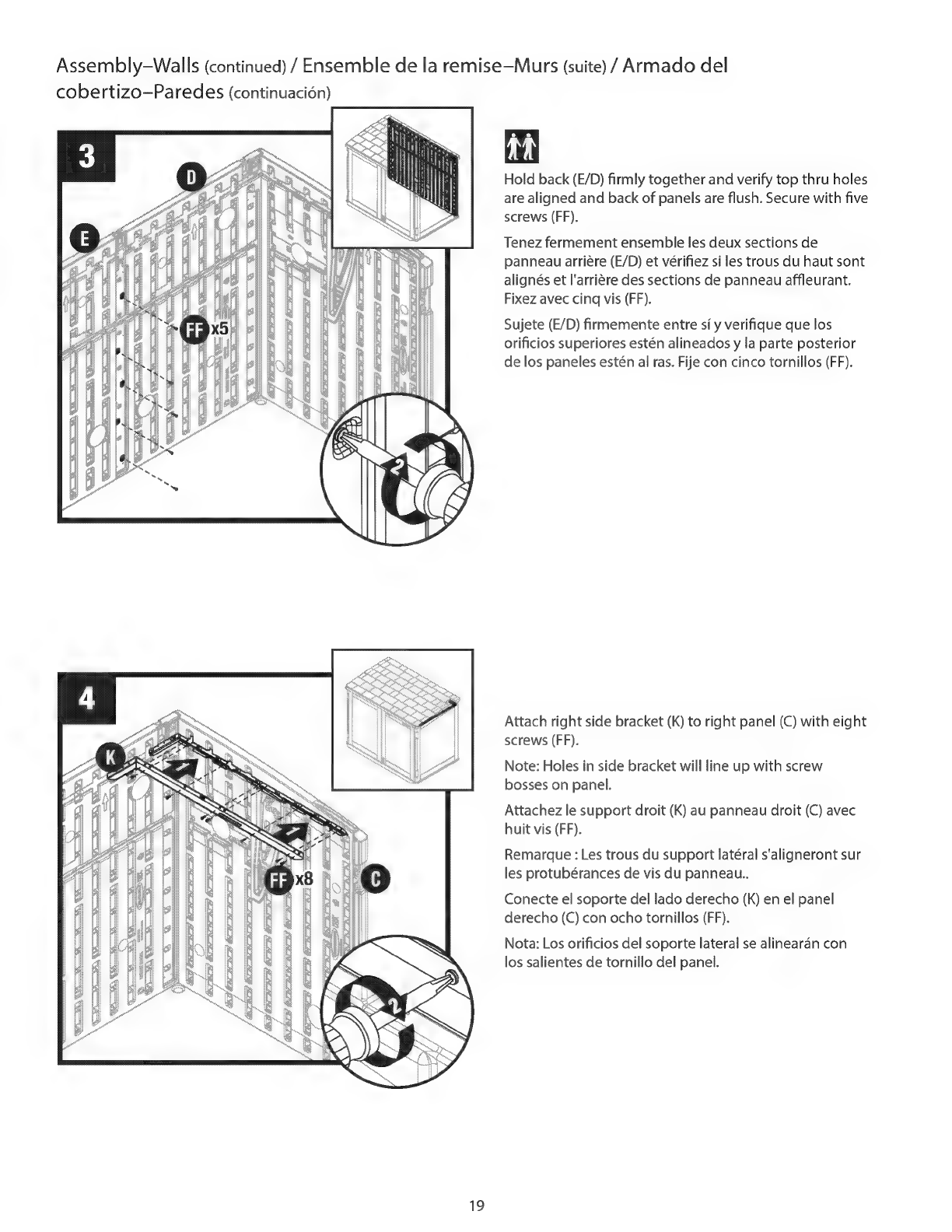

Assembly-Walls (continued) / Ensemble de la remise-Murs (suite) / Armado del
cobertizo—Paredes (continuación)
19
Hold back (E/D) firmly together and verify top thru holes
are aligned and back of panels are flush. Secure with five
screws (FF).
Tenez fermement ensemble les deux sections de
panneau arriére (E/D) et vérifiez si les trous du haut sont
alignés et l'arrière des sections de panneau affleurant.
Fixez avec cinq vis (FF).
Sujete (E/D) firmemente entre si y verifique que los
orificios superiores estén alineados y la parte posterior
de los paneles estén al ras. Fije con cinco tornillos (FF).
Attach right side bracket (K) to right panel (C) with eight
screws (FF).
Note: Holes in side bracket will line up with screw
bosses on panel.
Attachez le support droit (K) au panneau droit (C) avec
huit vis (FF).
Remarque : Les trous du support latéral s'aligneront sur
les protubérances de vis du panneau..
Conecte el soporte del lado derecho (K) en el panel
derecho (C) con ocho tornillos (FF).
Nota: Los orificios del soporte lateral se alinearán con
los salientes de tornillo del panel.

Assembly-Walls (continued) / Ensemble de la remise—Murs (suite) / Armado del
cobertizo—Paredes (continuación)
20
Attach rear of right side bracket (K) to right back (D)
with one screw (FF). Repeat Steps 4-5 for left side
bracket (I).
Note: DO NOT attach screws to the two inner holes at
this step.
Attachez l'arrière du support latéral droit (K) au panneau
arrière droit (D) avec une vis (FF). Répétez les étapes
4-5 pour le support latéral gauche (l).
Remarque : Pour l'instant, N'ATTACHEZ PAS les vis aux
deux trous intérieurs.
Instale la parte posterior del soporte del lado derecho (K)
en el trasero derecho (D) con un tornillo (FF). Repita los
pasos 4 y 5 con el soporte del lado izquierdo (I).
Nota: NO instale los tornillos en los dos orificios internos
en este paso.
Attach back panel bracket (J) to back (E/D) with six
screws (FF).
Note: The last two holes on either end and the two holes
in the center should not have screws inserted at this time.
(These locations are where the hinges are mounted.)
Attachez le support de panneau arriére (J) au panneau
arriére (E/D) avec six vis (FF).
Remarque : Pour l'instant, aucune vis ne doit étre
insérée dans les deux derniers trous à chaque extrémité
et les deux trous du centre. (C'est là que sont montées
les charnières.)
Instale el soporte del panel posterior (J) en la parte
posterior (E/D) con seis tornillos (FF).
Nota: Los últimos dos orificios de cualquier extremo
y los dos orificios del centro no deben tener tornillos
insertados en este momento. (Estos lugares son donde
se montan las bisagras.)
