Suncast BMS5700 User manual

BMS5700 Shed
ASSEMBLY INSTRUCTIONS
RemiseBMS5700
INSTRUCTIONS D’ASSEMBLAGE
Cobertizo BMS5700
INSTRUCCIONES PARA EL
ARMADO
© 2020 Suncast Corporation, Batavia, IL 0361213H
Quality Control Number:
Numéro de contrôle de qualité:
Número de control de calidad:

2
Before You Begin...
• Consult your local authorities for any permits required to construct shed.
Prior to the construction of your shed, check with the local building code official to review any required
permits or building limitations.
• A level and sturdy foundation is recommended before shed construction can begin.
Review the site preparation information within the manual before beginning assembly.
• Read instructions thoroughly prior to assembly.
This kit contains parts that can be damaged if assembled incorrectly or in the wrong sequence.
• Please follow instructions.
Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
• Check for all parts before you begin assembly.
Using the parts page(s) provided within this manual, verify all parts are present. COMPLETE SITE
PREPARATION AND FOUNDATION CONSTRUCTION BEFORE UNPACKING ALL PARTS.
• Assistance is required during entire assembly.
Caution
• Proper site preparation required.
• Shed not intended for use in extreme weather conditions.
• Shed not intended for storage of flammable or caustic chemicals.
• Store heavy items near the bottom of shed.
• Shed not intended for use by children.
• DO NOT stand, sit, or store items on storage shed roof.
• Treat carefully in extreme temperatures.
• Repair or replace broken parts immediately.
• Suncast is not responsible for damage caused by weather or misuse.
• At regular intervals inspect your shed to make sure that assembly integrity has been maintained.
• Periodically check that the location you have chosen to set your shed is still level.
• This kit contains parts with metal edges. Please be careful when handling.
• If shed is empty and outdoors, place weight inside on floor to prevent tipping in high winds.

3
Care Instructions
• Hot items, such as recently used grills, blowtorches, etc., must not be stored in the shed.
• Heavy articles should not be leaned against the walls, as this may cause panel distortion and
permanent damage.
• Keep roof clean of snow and leaves.
• Your product is made of materials that will withstand outdoor use. Exposure to the elements (such as
dust, plant and animal life, moisture and sunlight) encourages moss, algae, and mold to grow on outdoor
items. To maintain the look of your product, we recommend cleaning it each year with mild soap and
water. DO NOT use bleach, ammonia, or other caustic cleaners, and DO NOT use stiff bristle brushes.
Failure to perform annual cleaning could result in permanent staining of the plastic. This is not a
manufacturing defect and is not covered under warranty.
Assembly Day Tips
• This item uses self-tapping screws in some areas. There are no pre-drilled holes in the plastic. Use force when
starting to drive the screw. Once the screw pierces the plastic it will drive easier.
• Complete site preparation and foundation construction before unpacking parts and
beginning assembly.
• DO NOT attempt to assemble on a day with strong winds.
• DO NOT attempt to assemble on days when temperature is below 32 degrees.
• Set aside appropriate amount of time to completely assemble shed.
• Make sure you have assistance nearby to lift and secure parts in place.
• Wear light duty work gloves while assembling shed.
• Once roof is assembled, a flashlight may be of use when assembling smaller components inside shed.
• DO NOT use a torque wrench or hand drill to tighten provided Easy bolts. Use 010210410
Easy Bolt Easy Driver tool (provided) ONLY.
• Suncast provides extra hardware for small fasteners for customer convenience. In some
cases, there will be extra small fasteners once the assembly is complete.
Note: This product contains parts that are used in different orientations to construct the shed. Please take note of
the orientation of the parts shown throughout this instruction manual. Failure to follow instructions could result in
damage to parts. Suncast is not responsible for replacing parts lost or damaged due to incorrect assembly.
Suncast Products and Replacement Parts
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
www.suncast.com
24 hours a day, 7 days a week, 365 days a year. 1-800-846-2345 or 1-630-879-2050

4
Avant de commencer...
• Consultez les autorités locales pour tout permis nécessaire à la construction de la
remise.
Avant de construire votre remise, vérifiez avec l’autorité locale en charge du respect du code du bâtiment s’il
est nécessaire d’obtenir un permis ou s’il existe des restrictions de construction.
• Des fondations à niveau et solides sont nécessaires avant que la construction de la
remise ne puisse commencer.
Lisez les informations de préparation du site dans le manuel avant de commencer l'assemblage.
• Lisez entièrement les instructions avant l’assemblage.
Cette trousse contient des pièces qui peuvent être endommagées si elles sont assemblées de manière
incorrecte ou dans le mauvais ordre.
• Veuillez suivre les instructions.
Suncast ne peut être tenu responsable du remplacement des pièces endommagées ou perdues en
raison d’un assemblage incorrect.
• Vérifiez toutes les pièces avant de commencer l’assemblage.
Reportez-vous aux page(s) de pièces dans ce manuel pour vous assurer qu'aucune pièce ne manque.
TERMINEZ LA PRÉPARATION DU TERRAIN ET LA CONSTRUCTION DES FONDATIONS AVANT
DE DÉBALLER LES PIÈCES.
• Vous aurez besoin d’aide pendant toute la durée de l’assemblage.
Attention
• Il est nécessaire que le terrain soit correctement préparé.
• La remise n’est pas prévue pour une utilisation dans des conditions climatiques extrêmes.
• La remise n’est pas prévue pour l’entreposage de produits chimiques inflammables ou corrosifs.
• Les produits lourds doivent être entreposés dans le fond de la remise.
• La remise n’est pas prévue pour être utilisée par des enfants.
• NE PAS se mettre debout, s’assoir ou entreposer des produits sur le toit de la remise.
• Prendre les précautions nécessaires dans des températures extrêmes.
• Réparer ou remplacer les pièces cassées immédiatement.
• Suncast ne peut être tenu responsable des dommages causés par les conditions climatiques ou unemau-
vaise utilisation.
• Inspecter la remise à intervalles réguliers pour vérifier que l’intégrité de l’assemblage a été maintenue.
• Vérifier périodiquement que l’emplacement choisi pour installer la remise est toujours à niveau.
• Cette trousse contient des pièces avec des bords métalliques. Faites attention lorsque vous les manipulez.
• Si la remise est vide et qu’elle est placée à l’extérieur, mettez des poids à l’intérieur, sur le plancher, afin
d’empêcher l’inclinaison lors des vents violents.

5
Instructions d’entretien
• Les éléments chauds récemment utilisés, tels que les grils, les chalumeaux, etc., ne doivent pas
êtreentreposés dans la remise.
• Les produits lourds ne doivent pas être posés contre les parois, car ils peuvent déformer et endommager
définitivement les panneaux.
• Enlevez la neige et les feuilles du toit.
• Cet article a été fabriqué avec des matériaux qui lui permettront d’être utilisé à l’extérieur. Les intempéries (la pous-
sière, les plantes, les animaux, l’humidité et le soleil) favorisent la prolifération de lichen, d’algues et de moisissures
sur les articles extérieurs. Afin de que cet article conserve sa belle apparence, il est recommandé de le nettoyer une
fois par an avec un savon doux et de l’eau. NE PAS utiliser de javellisant, d’ammoniaque ni de produit de nettoyage
caustique et NE PAS utiliser de brosse à soies dures. Le plastique risque de devenir irrémédiablement taché si cet
article n’est pas nettoyé au moins une fois par an. Ce problème n’est pas un défaut de fabrication et ne sera pas
couvert par la garantie.
Conseils pour le jour de l’assemblage
•L’emploi de vis autotaraudeuses est nécessaire à certains endroits. Cet article ne possède aucun trou
prépercé dans le plastique. Commencer à visser avec force pour introduire les vis. Une fois que la vis a
perforé le plastique, elle s’introduira plus facilement.
• Terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et
de commencer l’assemblage.
• NE TENTEZ PAS l’assemblage par un jour de grand vent.
• NE TENTEZ PAS l’assemblage les jours où la température est en dessous de 32 degrés.
• Prévoyez suffisamment de temps pour assembler entièrement la remise.
• Assurez-vous d’avoir de l’aide à portée de main pour soulever et fixer les pièces.
• Portez des gants de travail légers pendant l’assemblage de la remise.
• Une fois le toit assemblé, une lampe torche peut être utile pour assembler les composants plus
petits à l’intérieur de la remise.
• N’UTILISEZ PAS de clé dynamométrique ou de perceuse à main pour serrer les boulons Easy.
Utilisez l’outil 010210410 Easy Bolt Easy Driver (fourni) UNIQUEMENT.
• Suncast fournit des petites attaches supplémentaires pour le confort du client. Dans certains cas, il
en restera une fois l’assemblage terminé.
Remarque : ce produit contient des pièces qui sont utilisées dans différents sens lors de la construction de la
remise. Veuillez faire attention à l’orientation des pièces indiquées dans ce manuel d’instructions. Vous pou-
vezendommager les pièces si vous ne suivez pas ces instructions. Suncast ne peut être tenu responsable du
remplacement des pièces endommagées ou perdues en raison d’un assemblage incorrect.
Produits et pièces de rechange Suncast
Pour acheter des pièces de rechange Suncast et obtenir de plus amples renseignements sur les
autres produits Suncast, consultez notre site ou appelez-nous.
www.suncast.com
24h/24, 7j/7, 365 jours par an. 1-800-846-2345 ou 1-630-879-2050

6
Antes de comenzar
• Consulte con sus autoridades locales para determinar qué permisos son necesarios para
construir el cobertizo.
Antes de iniciar la construcción del cobertizo, consulte al funcionario local encargado de los códigos de
construcción para conocer los permisos necesarios o las limitaciones en la construcción.
• Antes de iniciar la construcción del cobertizo, es necesario contar con una
cimentación fuerte y nivelada.
Antes de comenzar el montaje revise la información sobre la preparación del sitio que contiene el manual.
• Lea completamente las instrucciones antes de iniciar el armado.
Este kit contiene piezas que pueden dañarse si se arman incorr ectamente o en la secuencia
equivocada.
• Siga las instrucciones.
Suncast no es responsable del reemplazo de las piezas dañadas o perdidas debido al armado
incorrecto.
• Verifique que tenga todas las piezas antes de comenzar el armado.
Verifique que tiene todas las piezas tomando como referencia la página o páginas de piezas de este
manual. COMPLETE LA PREPARACIÓN DEL SITIO Y LA CONSTRUCCIÓN DE LA CIMENTACIÓN
ANTES DE DESEMPACAR LAS PIEZAS.
• Se requiere ayuda durante todo el armado.
Precaución
• Se requiere preparar apropiadamente el lugar de la instalación.
• El cobertizo no ha sido diseñado para ser usado en condiciones climáticas extremas.
• El cobertizo no ha sido diseñado para almacenar productos químicos cáusticos o inflamables.
• Guarde los artículos pesados cerca de la parte inferior del cobertizo.
• El cobertizo no ha sido diseñado para ser usado por los niños.
• NO se ponga de pie, no se siente, ni almacene artículos sobre el techo del cobertizo.
• Tenga cuidado cuando lo use en condiciones extremas de temperaturas.
• Repare o reemplace inmediatamente toda pieza rota.
• Suncast no se hace responsable por daños causados por condiciones meteorológicas o mal uso.
• Inspeccione el cobertizo a intervalos regulares para asegurarse de que no haya piezas que se estén desar-
mando.
• Verifique periódicamente que la ubicación seleccionada para colocar el cobertizo continúe estando nivelada.
• Este kit contiene piezas con bordes metálicos. Tenga cuidado al manipularlas.
• Si el cobertizo está vacío y en el exterior, coloque el peso adentro sobre el piso para evitar que se incline por
los vientos fuertes.

7
Instrucciones para el cuidado
• No deben guardarse artículos calientes como parrillas recientemente usadas, sopletes, etc. en el
cobertizo.
• No deben apoyarse artículos pesados contra las paredes ya que los paneles pueden deformarse y
causar daño permanente.
• Mantenga el techo sin nieve y hojas de árboles.
• Este producto está hecho con materiales que soportan las condiciones de uso en exteriores. La exposición a los
elementos (polvo, plantas, animales, humedad y rayos solares) produce la formación de musgo, algas y moho en
los artículos que se dejan en exteriores. Para mantener la buena apariencia del producto, recomendamos limpiarlo
anualmente con agua y jabón suave. NO use lejía, amoníaco ni otros limpiadores cáusticos, y NO use cepillos de
cerdas duras. El no llevar a cabo una limpieza anual puede causar manchas permanentes en el plástico. Ello no es
un defecto de fabricación y no está cubierto por la garantía.
Sugerencias para el armado
• Este artículo utiliza tornillos autorroscantes en algunos lugares. No hay agujeros previamente taladra
dos en plástico. Use fuerza al comenzar a insertar el tornillo. Una vez que el tornillo perfore el plástico se
introducirá con más facilidad.
• Complete la preparación del sitio y la construcción de la cimentación antes de desempacar las piezas y
comenzar el armado.
• NO intente trabajar en el armado en un día con fuertes vientos.
• NO trate de trabajar en el armado en días con temperaturas por debajo de 0 °C (32 °F).
• Prevea la cantidad de tiempo apropiado para armar el cobertizo en su totalidad.
• Compruebe que haya ayuda cercana para levantar y asegurar los componentes en su lugar.
• Use guantes para trabajo liviano cuando esté armando el cobertizo.
• Una vez que haya armado el techo, puede usar una linterna para ensamblar los componentes más pequeños
dentro del cobertizo.
• NO use llave de torsión ni destornillador manual para apretar los pernos “Easy Bolt” provistos. Use
SOLAMENTE la herramienta “Easy Driver” 010210410 para los pernos “Easy Bolt” (provista).
• Para más comodidad, Suncast proporciona tornillería adicional para sujetadores pequeños. En algunos
casos, quedarán sujetadores pequeños adicionales después de terminado el armado.
Nota: Este producto contiene piezas que se usan en diferentes orientaciones para armar el cobertizo. Veri-
fique la orientación de las piezas ilustradas en todo el manual de instrucciones. Si no sigue correctamente
las instrucciones, puede dañar las piezas. Suncast no es responsable del reemplazo de las piezas dañadas o
perdidas debido al armado incorrecto.
Productos y piezas de repuesto Suncast
Para comprar piezas de repuesto Suncast y obtener información acerca de otros productos Suncast, visite nuestro
sitio web o llame por teléfono.
www.suncast.com
24 horas al día, 7 días a la semana,
365 días al año. 1-800-846-2345 ó 1-630-879-2050

8
0B00559
0B00137B 0B00562
0B00561
0B00560
Easy Bolt Easy Driver
010210410
Tools Needed for Installation / Outils nécessaires pour
l’installation / Herramientas necesarias para la instalación
Parts / Pièces / Piezas - BMS5700
Walls and Floor / Parois et plancher / Paredes y piso
BC
E
AD

9
0B00138B
H
0B00231
G
0B00230
F
J
0MR007008
Parts / Pièces / Piezas - BMS5700
Roof and Doors / Portes et toit / Puertas y techo

10
x6
BB
*0101221
FF
*0101222
EE
*0102110
x4
DD
0280431A
x2
GG
x6
CC
x24
I I
*0510577A
JJ
0480496 – Hardware bag
Sac de quincaillerie
Bolsa de tornillería
0440705 – Hardware bag
Sac de quincaillerie
Bolsa de tornillería
Hardware shown at actual size (*Unless otherwise noted.) Extra hardware provided. Not all are used.
Quincaillerie illustrée à la taille réelle (*sauf indication contraire). Quincaillerie supplémentaire fournie. Toute la quincaillerie ne doit pas être utilisée.
Los accesorios se muestran en tamaño real (*salvo indicación en contrario.) Se incluyen elementos de fijación adicionales. No se usan todos.
0463563A – Hardware Kit
Kit de hardware
Kit matériel
KK
0631459
MM
0210171
LL
0230037
x2
0631017
0630821
0102102
x2
I
Hardware / Quincaillerie / Elementos de fijación – BMS5700

11

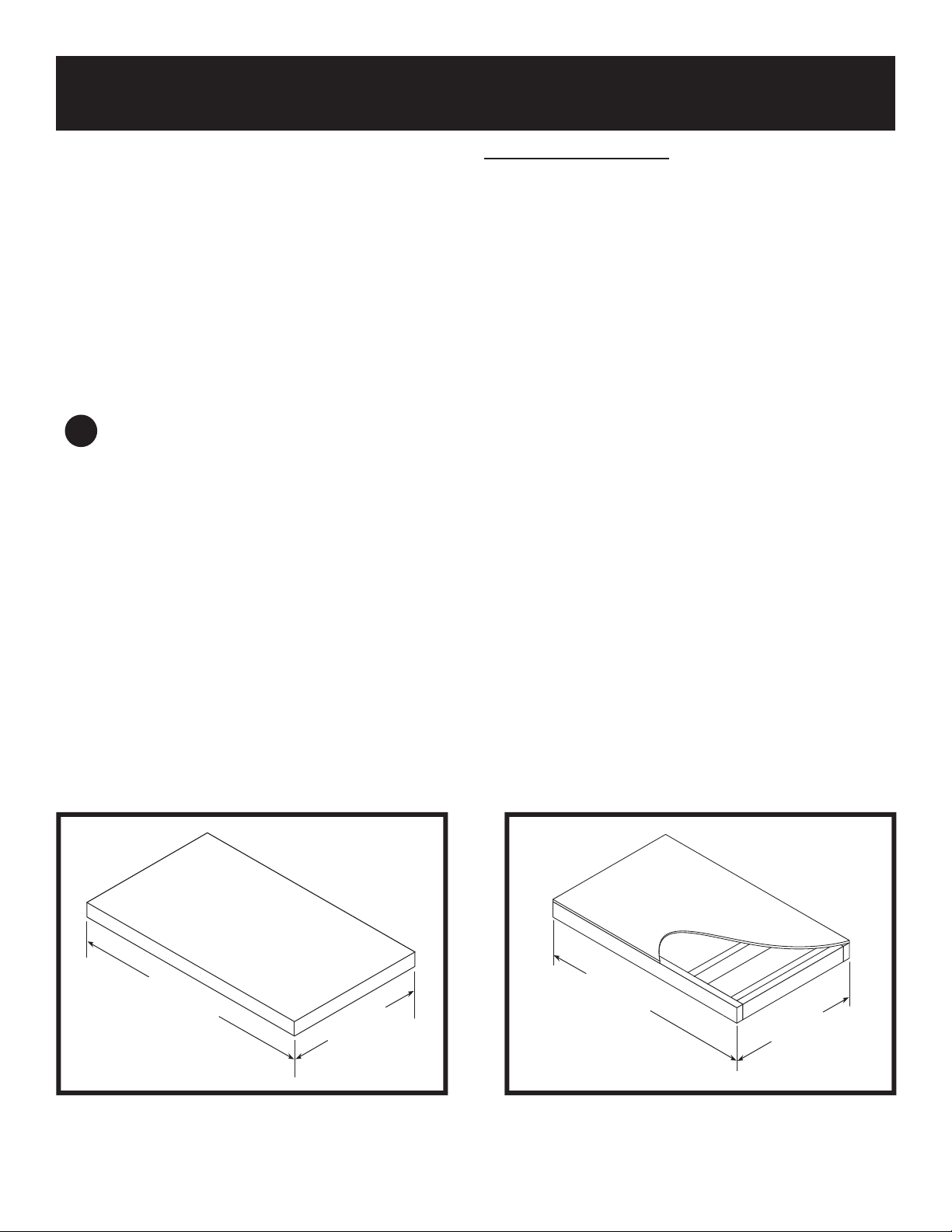

Site Preparation and Platform Construction
Materials NOT supplied with BMS5700 Shed Kit
Note: Site preparation is recommended for this shed. Placing the shed on a constructed foundation is highly recommended.
Without a constructed foundation, settling could occur, causing distortion and damage to the shed. Suncast is not
responsible for replacing parts damaged or property lost due to incorrect assembly. Warranty requires foundation.
Note: Complete the site preparation and foundation construction before unpacking parts and beginning assembly.
For tips on site preparation, go to www.suncast.com, consult retailer, or local code.
To prepare your shed site, follow the below steps:
1) Consult your local authorities for building codes and covenants before beginning foundation or erecting shed.
2) Before any digging, check with local utilities to determine location of buried cables, pipes, etc.
3) Decide which type of foundation you want:
- Concrete slab, 4" thick
OR
- Wood platform
Use exterior grade wood. The wood platform should be set on pier blocks or footing. Consult your local retailer for
help to determine the best anchoring method for your particular installation. The provided plans are sized for the
minimum number of cuts to lumber and plywood.
4) Prepare the building site:
- The ground should slope away from the foundation area to provide drainage.
- The foundation surface must be flat and level.
- A vapor barrier should be provided to prevent excessive condensation in the shed.
- Follow local building codes for a proper vapor barrier.
5) Anchoring the shed to the foundation:
- Consult your local retailer for help to determine the best anchoring method for your particular installation.
- To secure the shed to a concrete slab, use masonry fasteners available at your local hardware retailer.
- To secure the shed to a wood platform, use 1/4" x 3" long lag screws with washers.
51 1/2"
31 1/2"
Anchoring floor panel to concrete slab
• Secure shed to concrete slab using masonry
fasteners.
• Dimensions allow for shed to fit within the nearest
1" on each side.
51 1/2"
31 1/2"
Anchoring floor panel to wood platform
• Secure shed to wood platform using 1/4" x 3" lag
screws.
FRONT
FRONT

12
Item Qty Size
A 1 31 1/2" x 51 1/2" x 3/4"
B 2 2" x 6" x 51 1/2"
C 6 2" x 6" x 28 1/2"
50"
40" 5"
7"
12"

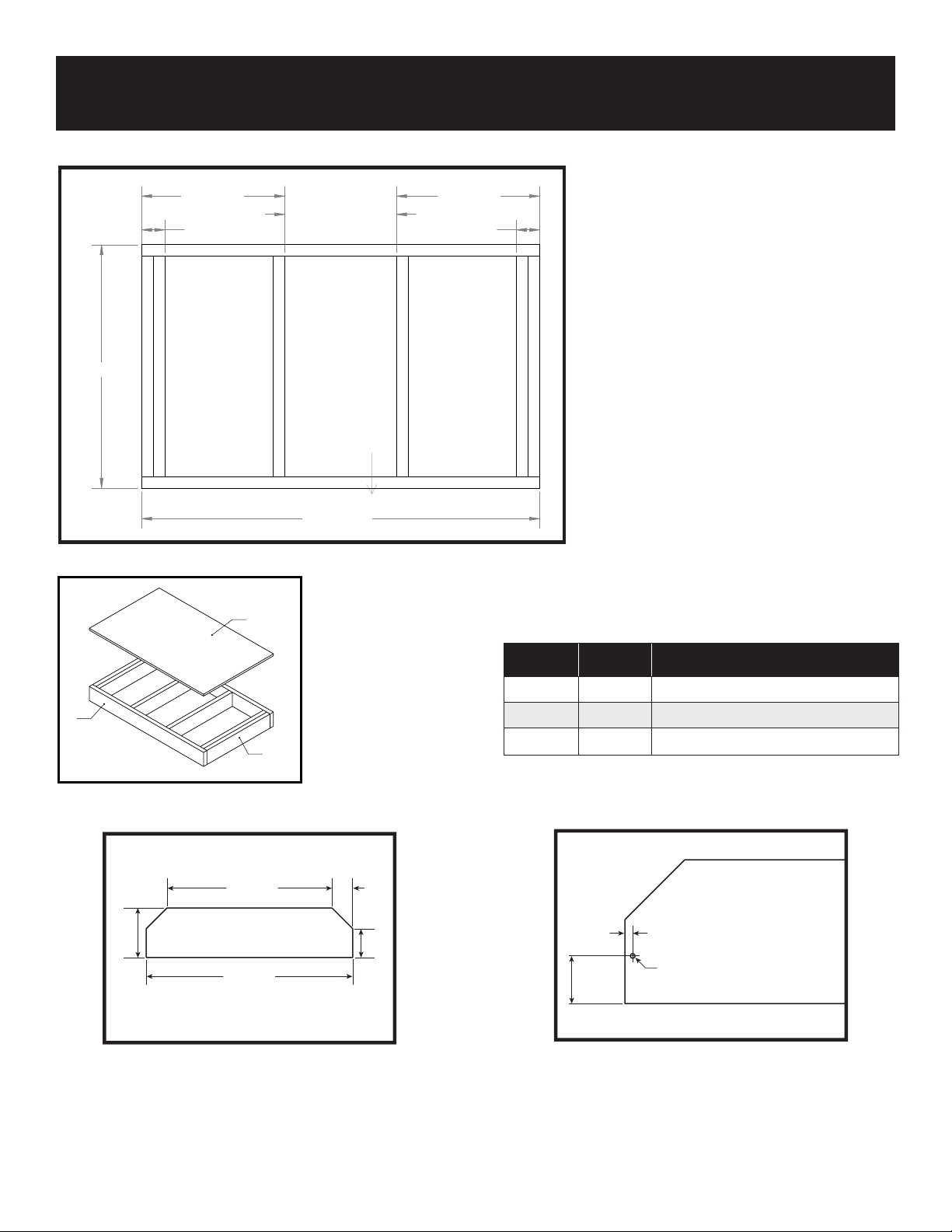

Site Preparation and Platform Construction (continued)
Materials NOT supplied with BMS5700 Shed Kit
Wood platform critical spacing
Optional wood shelf (materials not included)
• Check all critical spacing measurements.
• Three optional wood shelves can be added to your
Suncast storage shed.
• Cut shelves from 3/4" thick wood using dimensions
above.
• Drill one 3/16" pilot hole on each side of shelf.
• See page 35 for wood shelf installation instructions.
Wood platform materials list
4"
5/16"
3/16"
A
B
C
FRONT
31 1
2
"
51 1
2
"
3"
18 1
2
"
3"
18 1
2
"
14 1
2
"
(APPROXIMATE)
B
FRONT

13
130,81 cm
(51 1/2 po)
80,01 cm
(31 1/2 po)
• Fixez la remise à une dalle en béton à l’aide des
attaches de maçonnerie.
• Les dimensions permettent à la remise de s’encastrer
dans les 2,5cm (1po) de chaque côté.
80,01 cm
(31 1/2 po)
130,81 cm
(51 1/2 po)
• Fixez la remise à la plate-forme en bois à l’aide des
tire-fonds de 0,6cmx7,6cm (1/4pox3po).

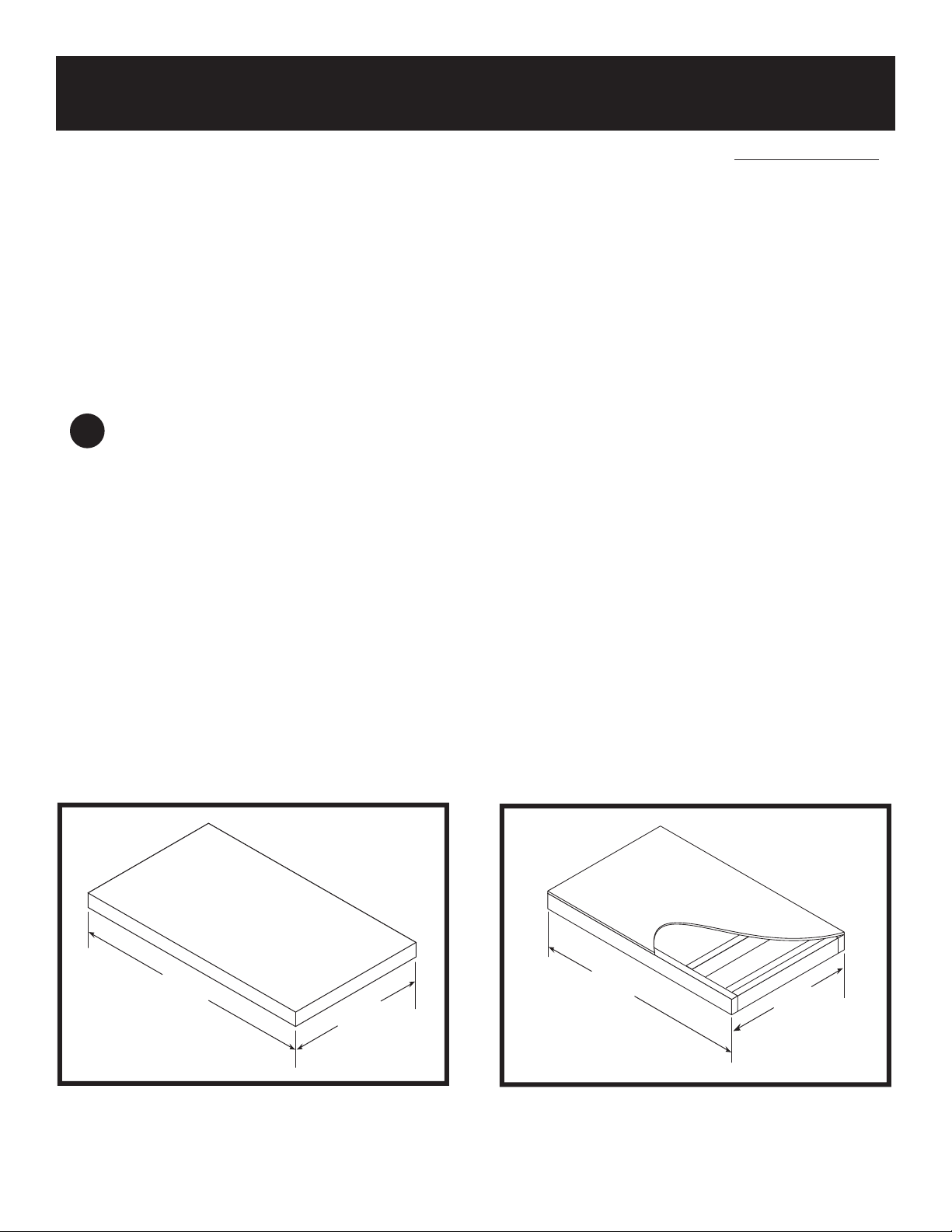

Préparation du terrain et construction de la plate-forme
Matériaux NON fournis avec la trousse de remise BMS5700
Remarque: il est recommandé de préparer le terrain pour cette remise. Il est fortement recommandé d’installer la
remise sur des fondations construites. Sans quoi, un tassement peut se produire, ce qui déformerait et endommagerait
la remise. Suncast ne peut être tenu responsable du remplacement de pièces endommagées ou perdues en raison d’un
assemblage incorrect. La garantie exige une fondation.
Remarque: terminez la préparation du terrain et la construction des fondations avant de déballer les pièces et de
commencer l’assemblage. Pour les conseils de préparation du site, allez sur www.suncast.com, consultez le revendeur le
plus proche ou le code du bâtiment local.
Pour préparer le terrain destiné à votre remise, procédez comme suit:
1) Consultez les autorités locales au sujet du code du bâtiment et des conventions avant de commencer à bâtir les
fondations ou la remise.
2) Avant de creuser, consultez les autorités locales pour déterminer l’emplacement des câbles, tuyaux et autres
éléments enfouis.
3) Choisissez le type de fondations que vous souhaitez:
- Dalle en béton, 10cm (4po) d’épaisseur.
OU
- Plate-forme en bois
Utilisez du bois traité pour l’extérieur. La plate-forme en bois doit être installée sur des blocs à double coin ou une
semelle. Consultez votre revendeur local pour qu’il vous aide à déterminer la méthode d’ancrage la plus adaptée à
votre installation. Les plans fournis sont dimensionnés de sorte que la quantité de bois et de contre-plaqué à couper
est réduite au minimum.
4) Préparez le terrain de construction:
- Le sol entourant la zone des fondations doit être en pente vers l’extérieur de sorte qu’il serve de drainage.
- La surface des fondations doit être plane et de niveau.
- Un pare-vapeur doit être fourni pour empêcher une condensation excessive dans la remise.
- Suivez le code du bâtiment local pour installer un pare-vapeur approprié.
5) Ancrage de la remise aux fondations:
- Consultez votre revendeur local pour qu’il vous aide à déterminer la méthode d’ancrage la plus adaptée à votre
installation.
- Pour fixer la remise à une dalle en béton, utilisez les attaches de maçonnerie disponibles chez votre quincailler local.
- Pour fixer la remise à une plate-forme en bois, utilisez les grands tire-fonds de 0,6cmx7,6cm (1/4pox3po) avec
des rondelles.
Ancrage du panneau de plancher à la dalle
en béton
Ancrage du panneau de plancher à la
plate-forme en bois
AVANT
AVANT

14
127 cm
(50 po)
101,6 cm
(40 po)
12,7 cm
(5 po)
17,8 cm
(7 po)
30,5 cm
12 po

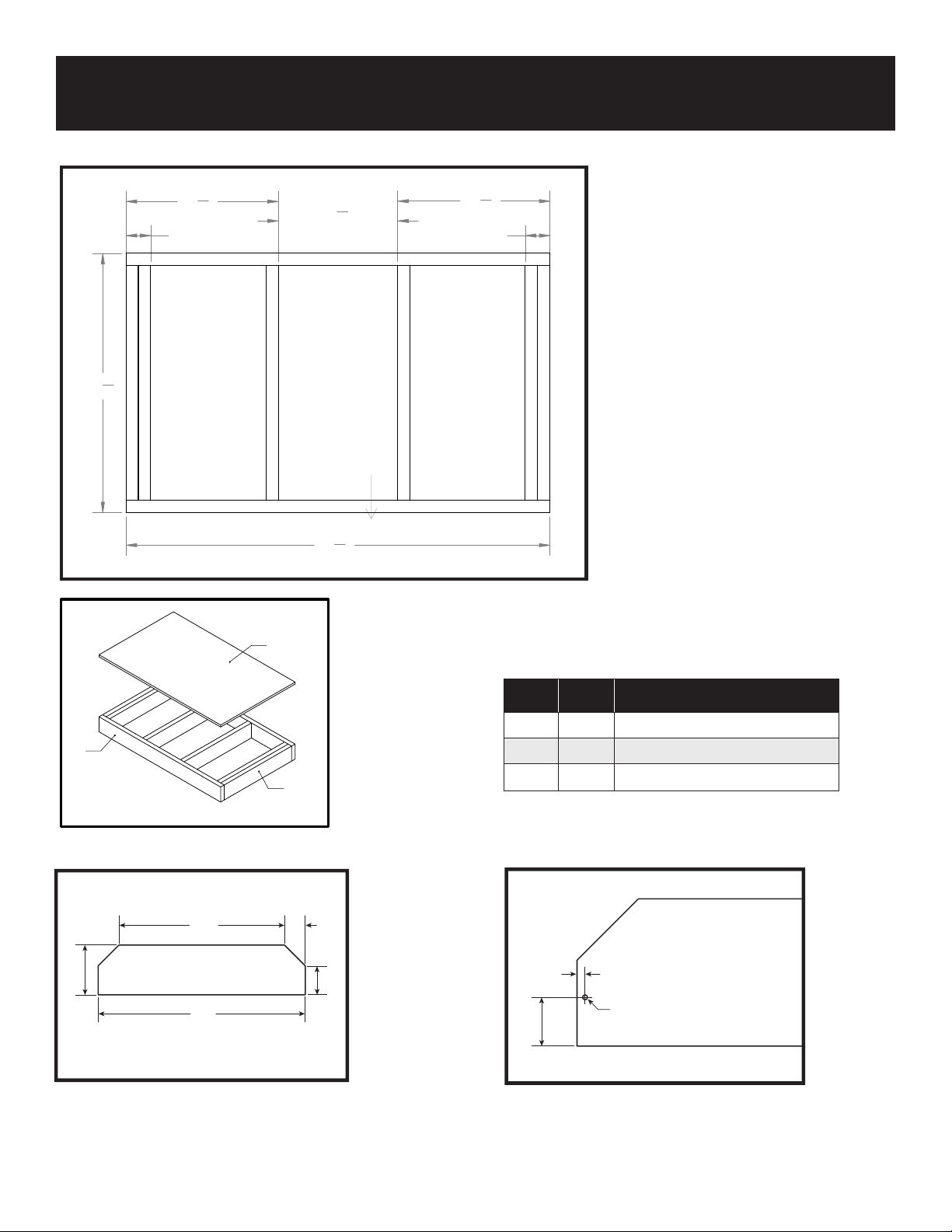

Préparation du site et construction de la plate-forme (suite)
Matériaux NON fournis avec la trousse de remise BMS5700
Espacement critique de la plate-forme en bois
Tablette en bois en option (matériaux non fournis)
• Vérifiez toutes les mesures d’espacement critiques.
• Trois tablettes en bois en option peuvent être ajoutées
dans votre remise Suncast.
• Coupez les étagères d’un morceau de bois de 2 cm
(3/4 po) d’épaisseur, selon les dimensions indiquées
ci-dessus.
• Percez un avant-trou de 5 mm (3/16 po) de chaque
côté de la tablette.
• Consultez la page 35 pour les instructions
d’installation de la tablette en bois.
10,16 cm
(4 po)
0,8 cm
(5/16 po)
0,48 cm
(3/16 po)
Élément Qté Dimensions
A 1 80.01 cm x 130.81 cm x 2 cm
B 2 3.81cmx13.97cmx130.81cm
C 6 3.81cmx13.97cmx72.39cm
Liste des matériaux pour une plate-forme
en bois
80.01 cm
130.81 cm
7.62 cm
46.99 cm
7.62 cm
46.99 cm
36.83 cm
(Approximatif)
Avant
A
B
C
AVANT

15
130,81 cm
(51 1/2 pulg.)
80,01 cm
(31 1/2 pulg.)
Anclaje del panel de piso a la losa de cemento
130,81 cm
(51 1/2 pulg.)
80,01 cm
(31 1/2 pulg.)
Anclaje del panel de piso a la plataforma de made-
ra
Preparación del sitio y construcción de la plataforma
Materiales NO proporcionados con el equipo del cobertizo BMS5700
Nota: Se recomienda preparar el sitio para este cobertizo. Es sumamente recomendable colocar el cobertizo sobre una
cimentación construida. Si no lo coloca sobre una cimentación construida, podría ocurrir un hundimiento y el cobertizo
se deformará y dañará. Suncast no es responsable del reemplazo de las piezas dañadas o de la propiedad pérdida
debido al armado incorrecto. La garantía requiere cimiento.
Nota: Complete la preparación del sitio y la construcción de la cimentación antes de desempacar las piezas y comenzar
el armado. Visite www.suncast.com para ver sugerencias sobre la preparación del sitio, consulte al minorista local o el
código local.
Siga los pasos a continuación para preparar el sitio del cobertizo:
1) Antes de comenzar la cimentación o a levantar el cobertizo, consulte con sus autoridades locales sobre los códigos y
reglamentos de construcción.
2) Antes de comenzar a excavar, consulte a las compañías locales de servicios públicos para determinar la ubicación de
los cables y las tuberías enterradas.
3) Decida qué tipo de cimentación desea:
- Losa de cemento, de 10,1 cm (4 pulg.) de espesor
O
- Plataforma de madera
Use madera apta para exteriores. La plataforma de madera se debe colocar sobre bloques de cemento o bases de
apoyo. Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de
anclaje para su instalación determinada. Los planos proporcionados han sido creados para que sea necesario hacer
el número mínimo de cortes en la madera y la madera contrachapada.
4) Prepare el sitio de construcción:
- El terreno debe tener una pendiente del área de cimentación para permitir el desagüe.
- La superficie de cimentación debe estar plana y nivelada.
- Se deberá proporcionar una barrera de vapor para evitar la condensación excesiva en el cobertizo.
- Siga los códigos de construcción locales para que la barrera de vapor sea adecuada.
5) Anclaje del cobertizo a la cimentación:
- Consulte a su distribuidor minorista más cercano para obtener ayuda a fin de determinar el mejor método de anclaje
para su instalación determinada.
- Para fijar el cobertizo a una losa de cemento, use sujetadores para mampostería que podrá conseguir en la ferretería
más cercana.
- Para fijar el cobertizo a una plataforma de madera, use tornillos tirafondo largos de 0,6 cm x 7,6 cm (1/4 x 3 pulg.)
con arandelas.
• Para asegurar el cobertizo a la plataforma de cemento,
use sujetadores para mampostería.
• Las dimensiones permiten que el cobertizo tenga un
espacio adicional de 2,5 cm (1 pulg.) de cada lado.
• Para asegurar el cobertizo a la plataforma de madera,
use tornillos tirafondo de 0,6 cm x 7,6 cm (1/4 x 3 pulg.).
FRENTE FRENTE

16
127 cm
(50 pulg.)
101,6 cm
(40 pulg.)
12,7 cm
(5 pulg.)
17,8 cm
(7 pulg.)
30,5 cm
12 pulg.
10,16 cm
(4 pulg.)
0,8 cm
(5/16 pulg.)
0,48 cm
(3/16 pulg.)

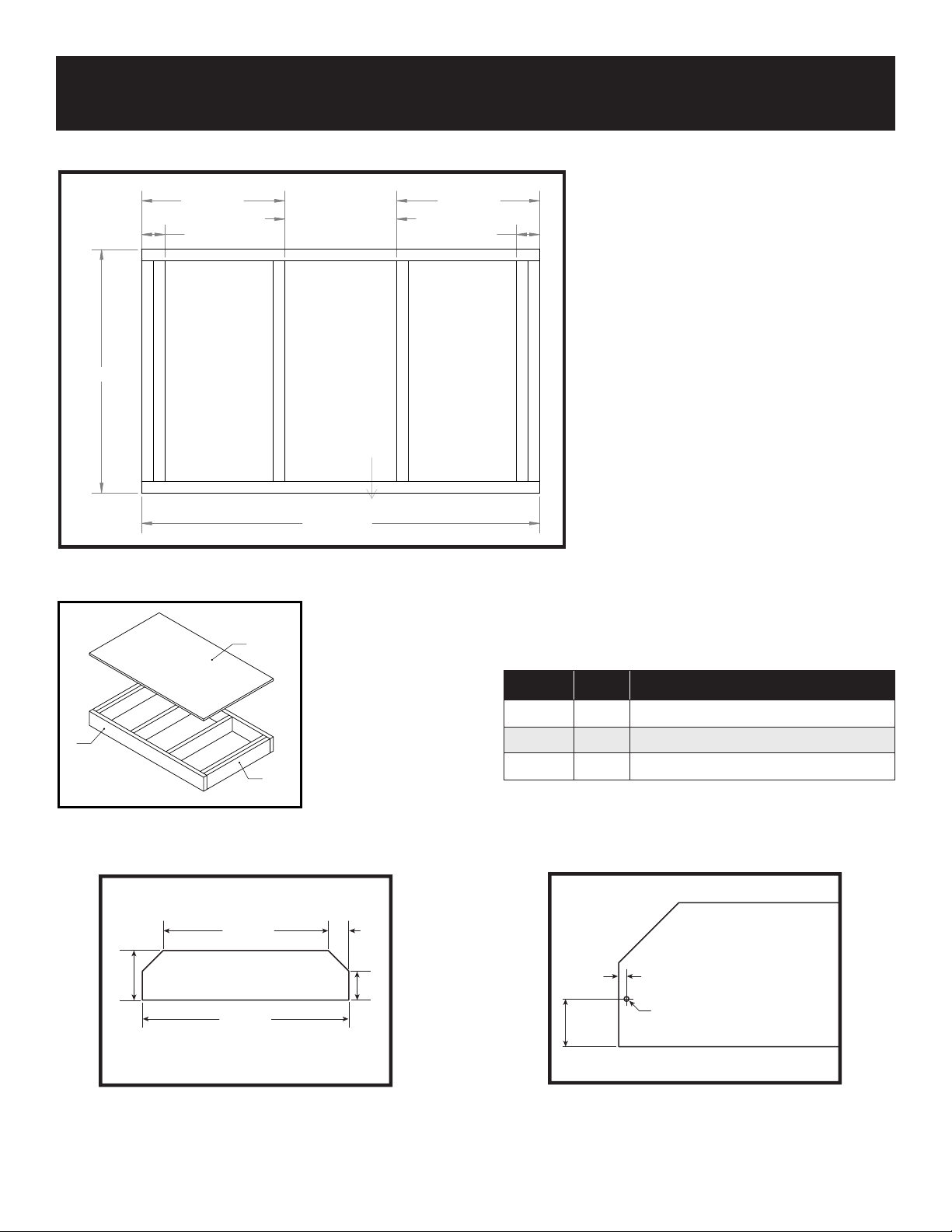

Preparación del sitio y construcción de la plataforma (continuación)
Materiales NO proporcionados con el equipo del cobertizo BMS5700
Espaciado importante en la plataforma de madera
• Revise todas las medidas de espaciado importantes.
Artículo Cantidad Tamaño
A 1 80.01 cm x 130.81 cm x 2 cm
B 2 3.81cmx13.97cmx130.81cm
C 6 3.81cmx13.97cmx72.39cm
Lista de materiales para la plataforma de madera
Repisa de madera opcional (materiales no incluidos)
• Se pueden añadir tres repisas de madera opcionales a
su cobertizo Suncast.
• Corte las repisas de madera de un grosor de 1,9 cm
(3/4 pulg) de acuerdo con las dimensiones anteriores.
• Perfore un agujero de guía de 0,48 cm (3/16 pulg) en
cada lado de la repisa.
• Consulte la página 35 para obtener las instrucciones
de instalación de la repisa de madera.
80.01 cm
130.81 cm
7.62 cm
46.99 cm
7.62 cm
46.99 cm
36.83 cm
(Aproximado)
Frente
A
B
C
FRENTE

17
1
1
Align tab on bottom of left side panel (B) with slot on
floor (A). Lower panel into slot.
Note: Suncast logo faces up on floor.
Alignez la languette du panneau latéral gauche (B) avec
la fente du plancher (A). Abaissez le panneau pour
l’insérer dans la fente.
Remarque Suncast logo orienté vers le haut sur le
plancher.
Alinee la pestaña en la parte inferior del panel lateral
izquierdo (B) con la ranura en el piso (A). Baje en panel
hacia la ranura.
Nota: Logo Suncast enfrenta hasta en el piso
Assembly–Walls (continued) / Assemblage de la remise–Murs (suite) / Armado del
cobertizo–Paredes (continuación)
Lock left side panel (B) in place by sliding panel toward
rear.
Note: Use a rubber mallet to “push” left side
panel (B) into locked position.
Verrouillez le panneau latéral gauche (B) en le faisant
glisser vers l’arrière.
Remarque: utilisez un maillet en caoutchouc pour
«pousser» le panneau latéral gauche (B) en position
verrouillée.
Fije el panel lateral izquierdo (B) en su lugar al deslizar el
panel hacia atrás.
Nota: Use un martillo de caucho para “empujar”
el panel lateral izquierdo (B) en la posición en que
quede fijo.
1
2
3
2
B
A
At least two people are needed during assembly.
Au moins deux personnes sont nécessaires lors du montage.
Se necesitan al menos dos personas durante el montaje.
B
A

18
3
Assembly–Walls (continued) / Assemblage de la remise–Murs (suite) /Armado del
cobertizo–Paredes (continuación)
4
2
2
1
Align tabs on side of left back panel (C) with slots on the
left side panel (B). Slide back left panel toward the left
side panel.
Alignez les languettes sur le côté du panneau arrière
gauche (C) avec les fentes sur le panneau latéral gauche
(B). Faites glisser le panneau gauche vers le panneau
latéral gauche.
Alinee las pestañas en el lado del panel posterior
izquierdo (C) con las ranuras en el panel lateral izquierdo
(B). Deslice hacia atrás el panel izquierdo hacia el panel
lateral izquierdo.
B
C
C
A
Lower the back left panel (C) tabs into the slots of floor
(A). The back left panel tabs will 'snap' into place when
in correct position.
Abaissez les languettes du panneau arrière gauche (C)
dans les fentes du plancher (A). Les onglets du panneau
arrière gauche s'enclenchent en place lorsqu'ils sont
dans la bonne position.
Baje las pestañas del panel posterior izquierdo (C)
en las ranuras del piso (A). Las pestañas del panel
posterior izquierdo se 'encajarán' en su lugar cuando
estén en la posición correcta.

19
1
5
Assembly–Walls (continued) / Assemblage de la remise–Murs (suite) /Armado del
cobertizo–Paredes (continuación)
A
E
Align tabs on bottom right side panel (E) with slots
on floor (A). Lower panel into slots.
Alignez les languettes du panneau latéral inférieur
droit (E) avec les fentes du sol (A). Abaissez le
panneau dans les fentes.
Alinee las pestañas en el panel lateral inferior
derecho (E) con las ranuras en el piso (A). Baje el
panel en las ranuras.
1
6
3
2
A
E
Lock side panel (E) by sliding panel toward rear of
floor panel (front corner tab will slide over floor and
into position).
Note: Use a rubber mallet to 'push' right side panel
(E) into locked position.
Verrouillez le panneau latéral (E) en faisant glisser
le panneau vers l'arrière du panneau de plancher
(la languette avant du coin glissera sur le sol et en
position).
Remarque: Utilisez un maillet en caoutchouc pour
«pousser» le panneau latéral droit (E) en position
verrouillée.
Bloquee el panel lateral (E) deslizando el panel
hacia la parte posterior del panel del piso (la
pestaña de la esquina frontal se deslizará sobre el
piso y se colocará en su posición).
Nota: Use un mazo de goma para 'empujar' el
panel lateral derecho (E) en la posición bloqueada.

20
7
8
Assembly–Walls (continued) / Assemblage de la remise–Murs (suite) /Armado del
cobertizo–Paredes (continuación)
E
Tilt right panel (E) outward.
Inclinez le panneau droit (E) vers l'extérieur.
Incline el panel derecho (E) hacia afuera.
E
D
At an angle, align tabs on side of right back panel
(D) with slots on right side panel (E). Slide back
right panel in and down into right side panel to
secure.
En biais, alignez les languettes sur le côté du
panneau arrière droit (D) avec les fentes sur le
panneau latéral droit (E). Faites glisser le panneau
droit vers l'intérieur et vers le bas dans le panneau
latéral droit pour le fixer.
En ángulo, alinee las pestañas del lado del panel
posterior derecho (D) con las ranuras del panel
lateral derecho (E). Deslice hacia atrás el panel
derecho hacia adentro y hacia abajo en el panel
lateral derecho para asegurarlo.
