Sunjoy L-GZ492PST User manual

OWNER'S MANUAL

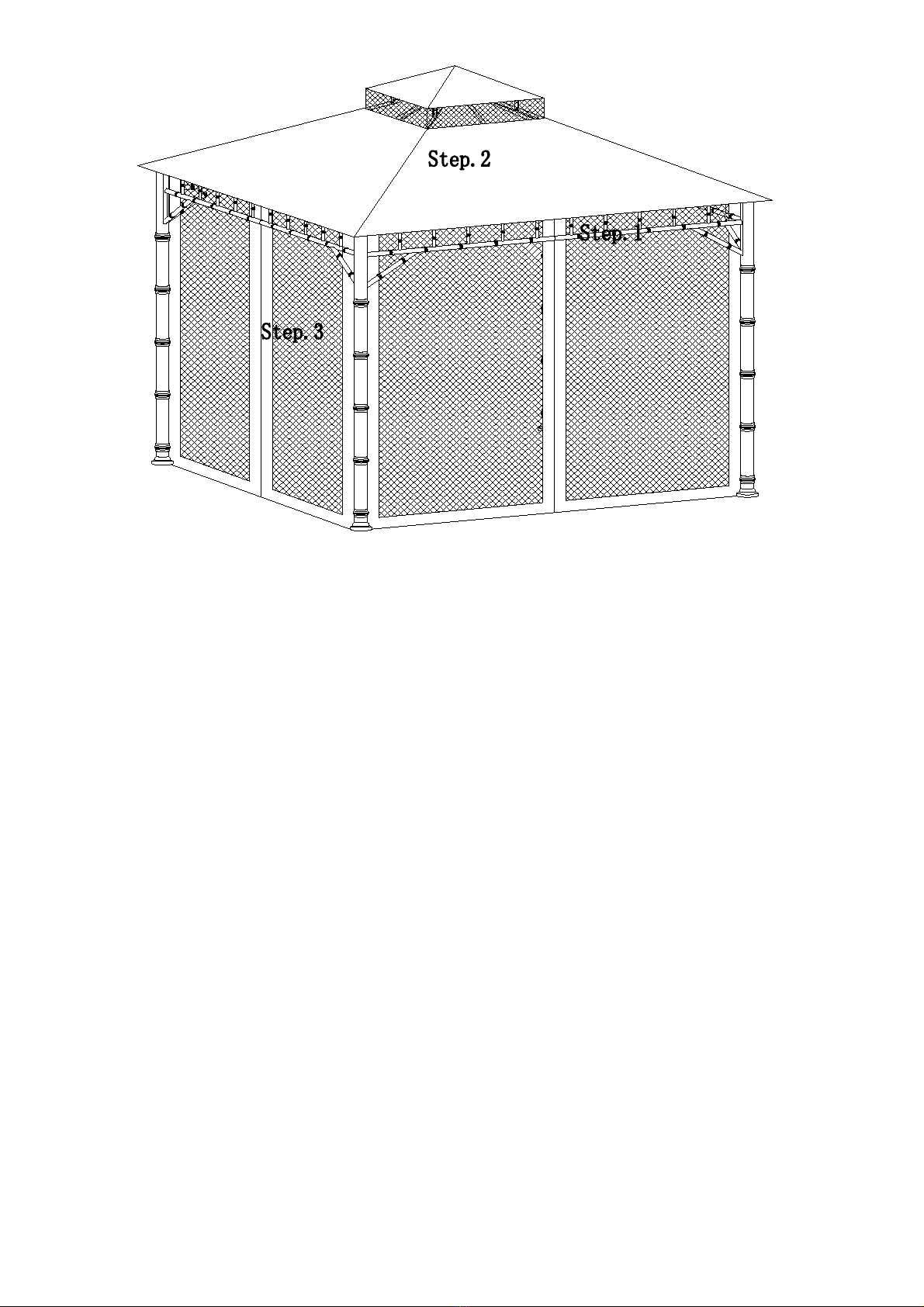

Tiki Gazebo
Style # L-GZ492PST
Our clear, easy to follow; step by step instructions will guide you
through the project from start to finish. Feel confident that this will
be a fun and rewarding project. The final product will be a quality
piece that will go together smoothly and give years of enjoyment.
All you will need is a screwdriver, a hammer, and a ladder not lower
than 2m (about 6.6 feet).

IMPORTANT:
1. When installing and assembling your gazebo, it’s recommended that 2 or more
persons are involved.
2. Do not use the unit during an electrical storm, as there is a remote chance of getting
struck by lightening.
3. Do not climb on top of the gazebo. Falling off the gazebo can result in serious injury,
possibly even death.
4. Do not leave the gazebo assembled when there is a risk of harsh weather, including
high winds, rain, and snow, as damage will occur to the structure.
5. Never barbecue under this gazebo or use lanterns that contain naked flames.
6. This package contains small items and plastic bags that should be kept away from
children.
7. Ensure that any connectors & poles are firmly secured in position fully. It is
important to do so before use so as to avoid collapsing or damage to the item,
which could result in injury.
WARNING:
KEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS GAZEBO FABRIC.
This Gazebo is made of Fabric that meets CPAI-84 specifications for flame resistance. It
is not fire proof. The fabric will burn if left in continuous contact with any flame source.
The application of any foreign substance to the gazebo fabric may render the
flame-resistant properties ineffective.

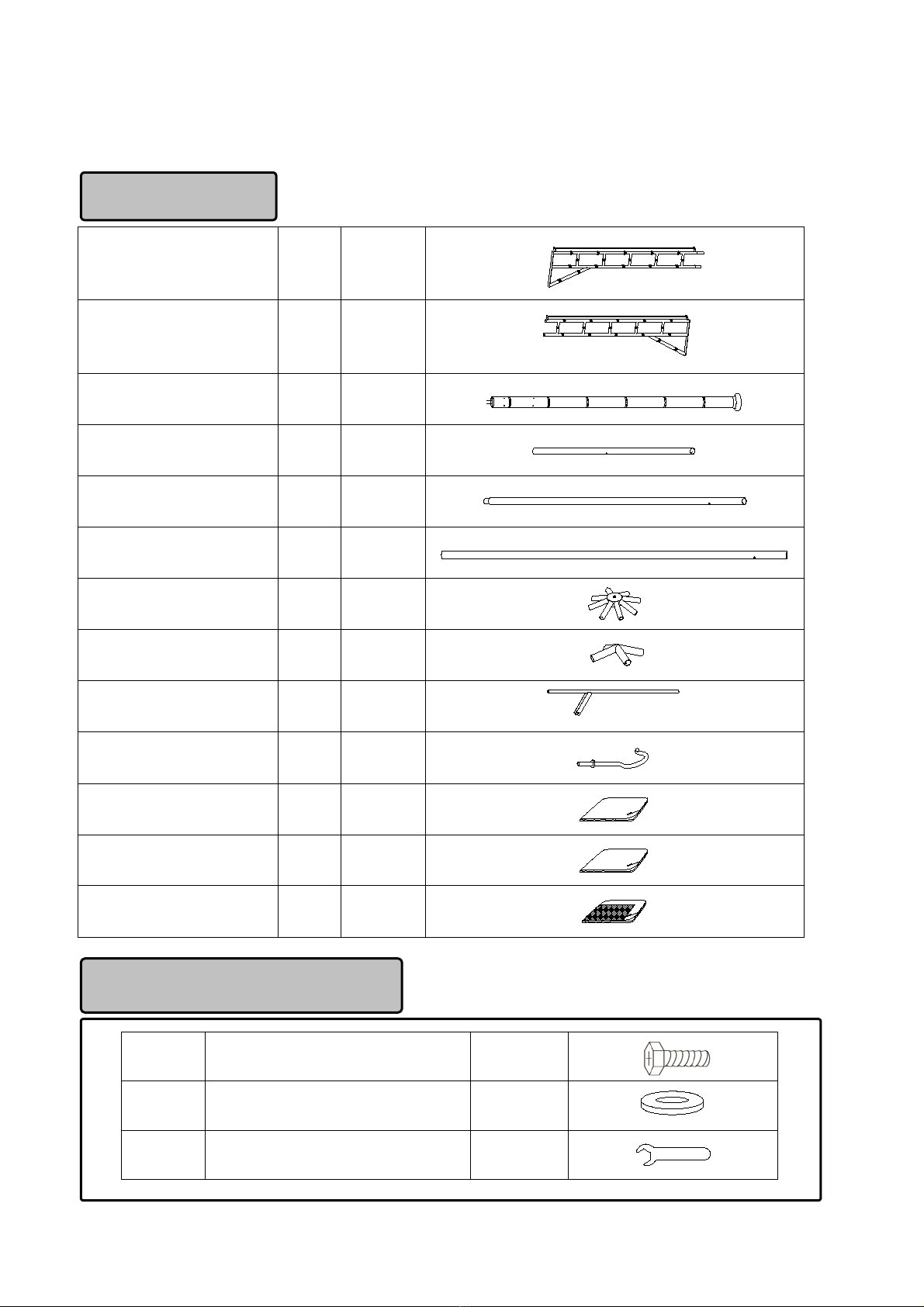

Left screen A 4
Right screen B 4
Post C 4
Short bar D 4
Long bar E 4
Straight tube for big roof F 4
Big roof connector G 1
Small roof connector H 1
Small roof bar I 4
Hook J 1
Small Canopy K 1
Big Canopy L 1
Mosquito Netting M 1
Parts List
Hardware Pack 1
AA M6 *15 Bolt 28 PCS
BB M6 Flat washer 28 PCS
W M6 Wrench 1 PCS

Fig.1: Insert each Left Frame (A) into Right Frame (B) and tighten them by using Bolt (AA),
Flat washer (BB)
DŽ
Fig.2: Attach each assembly part (A) and (B) to post (C) by using Bolt (AA), Flat washer
(BB)
DŽ
And then, form four side screens around.
Hardware Pack 2
BB M6 Flat washer 12 PCS
CC M6*40 Hex bolt 12 PCS
DD M6 Nut 12 PCS

Fig.3: Insert Long bar (E) into Short bar (D)
DŽ
Fig.4: Insert assembly part E & D into the connect hole of Big roof connector (G), simultaneously,
insert Straight tube for big roof (F) into the connect hole of Big roof connector (G). Then, screw
Hook (J) into Big roof connector (G).
Fig.5: Attach lower side of Long bar (E) onto the U-shaped of Post (C) by using Hex bolt (CC),
Flat washer (BB), Nut (DD)
Fig.6 Tighten the lower end of Straight tube for big roof (F) onto connecting of assembly screen
A & B by using Hex bolt (CC), Flaw washer (BB), Nut (DD). Cover big roof with Big canopy(L).
Do not fully extend it.
Fig.7: Insert Small roof bar (I) into the hole of Small roof connector (H)
Fig.8: Attach the lower end of Small roof bar (I) onto Shot bar (D) by using Hex bolt (CC), Flat
washer (BB), Nut (DD). Cover top with Small canopy (K) and fully extend it, then, finish stretching
Big canopy( L).

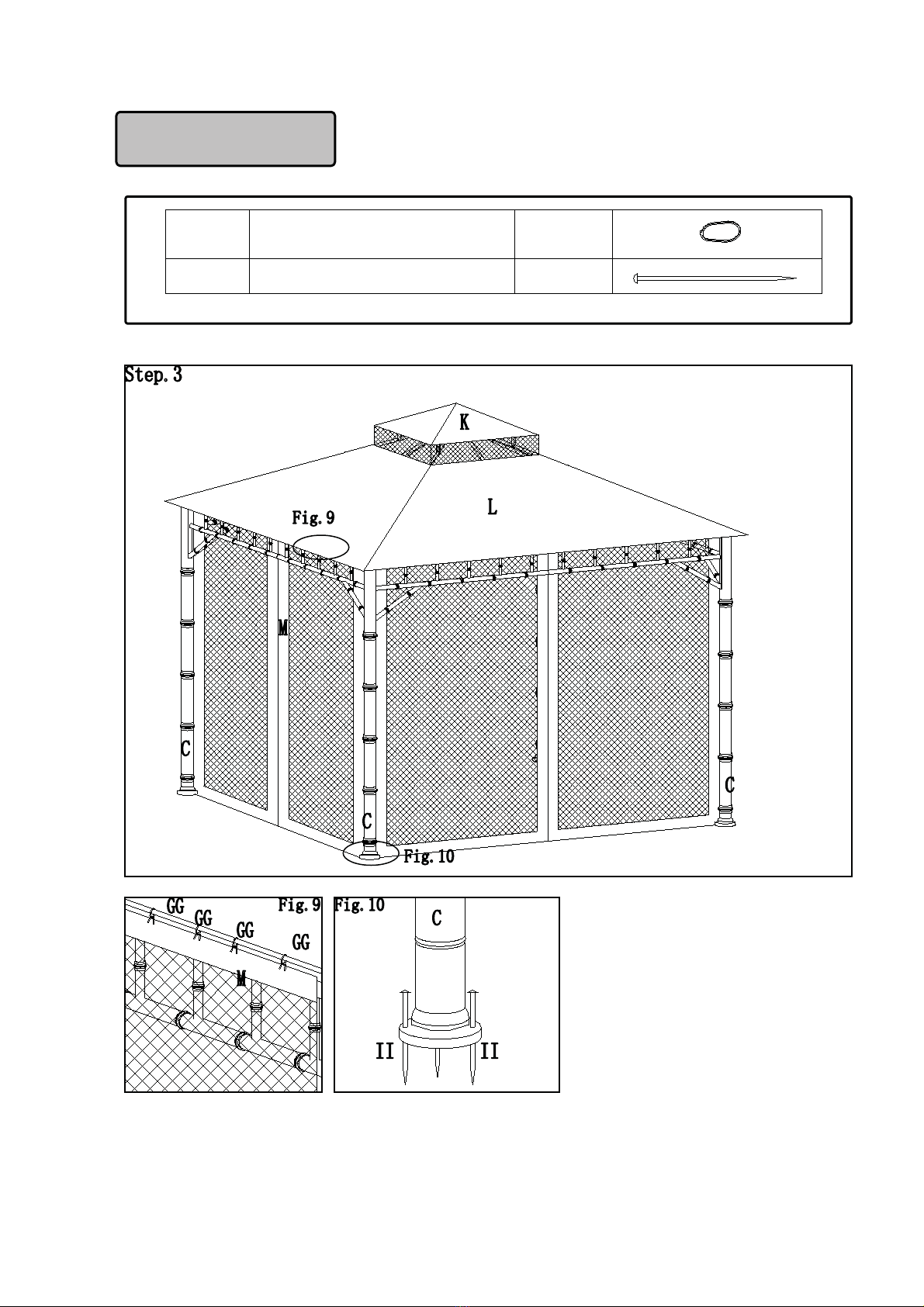

Hardware Pack 3
GG Plastic Ring 56PCS
II Ɏ Stake 12 PCS
Fig.9: Hang the mosquito netting (M) onto the outside tracking pipe by using Plastic Ring (GG).
Fig.10: Using Stake (HH) to fix gazebo with ground.
Finish all the assembly steps

Limited Warranty:
This limited warranty is extended to the original purchaser and applies to defects in
materials and workmanship of your item provided the item is maintained with care and
used only for personal, residential purposes.
The item is warranted to be free from defects in material or workmanship for a period of 6
months. We don't reimburse for transportation or delivery costs, or compensate the
individual or any outside party for assembling or disassembling the product.
Exclusions:
Items used for commercial, contract, or other non-residential purposes, or items damaged
due to acts of nature, vandalism, misuse, or improper assembly are not covered.
Corrosion or rusting of hardware is not covered. Proof of purchase (dated register receipt)
is required for warranty claims. Warranty is to the original purchaser and is
non-transferable. Any replacement of warranted items will be in the original style and color,
or a similar style and color if the original is unavailable or has been discontinued. As some
states do not allow exclusions or limitations on an implied warranty, the above exclusions
and limitations may not apply. This warranty gives you specific rights, and you may also
have other rights, which vary from state to state.
Maintenance:
Our iron/steel components for garden accessories and furniture are coated with rust
inhibiting paint that protects it from rusting. However, due to the nature of iron, surface
oxidation (rusting) will occur once these protective coatings are scratched. This is a
natural process and is not a defect! To minimize this condition, we recommend care when
assembling & handling the product to prevent scratching the paint. Should any scratching
or damage occur, we recommend immediate touch-up with rust inhibiting paint. Surface
rust can also be easily removed with a very light application of common cooking oil. If
surface oxidation (rusting) occurs and if no measure is taken to prevent this, the oxidation
may start dripping on to deck or patio and cause damaging stains, which may be difficult
to remove. This can be prevented if measure is taken to keep the product from oxidizing.
Important: Please do not return this product to the store. For technical assistance on
assembly or replacement parts Please do not return this product to the store, call Sunjoy
Industries at 1(866) 578-6569 from 8:30 AM to 5:30 PM EST Monday to Friday or fax the
replacement part form which put into the package to (740)-283-3549 or Email
[e-mail] for assistance.
Made in China

MANUEL DU PROPRIÉTAIRE
Gazebo Tiki
Style No. L-GZ492PST
Nos instructions claires et faciles à suivre, pas à pas, vous conduirons
à travers le projet du commencement jusqu’à la fin. Soyez surs que
ce sera un projet plaisant et gratifiant. Le produit fini sera une pièce
de qualité qui se construira facilement et vous donnera des années de
satisfaction.
Tout ce qu’il vous faudra sera un tournevis, un marteau, et une échelle
de pas moins de 2 m (à peu près 6.6 pieds).

IMPORTANT:
1. Pendant le montage et l’installation de votre Gazebo, nous recommandons la
participation de 2 personnes ou plus.
2. N’utilisez pas l’unité pendant un orage électrique, car il y a la possibilité isolée de se
faire frappé par la foudre.
3. Ne montez pas sur le Gazebo. Une chute du Gazebo peut provoquer des blessures
graves, et même la mort.
4. Ne laissez pas votre belvédère érigé quand il existe un risque de mauvais temps, y
inclus vents forts, pluie, et neige, car ceci peut occasionner des dommages à la
structure.
5. N’allumez jamais un barbecue sous cette tente et n’utilisez pas de lanternes à flammes.
6. Cet emballage contient des objets petits et des sacs en plastique qui doivent se
maintenir hors de la portée des enfants.
7. Assurez vous que les connexions et les poteaux soient complètement et fermement
dans leur position. C’est important de vous en assurer avant d’utiliser pour éviter
l’effondrement ou les dommages à l’article, ce qui pourrait occasionner des blessures.
AVERTISSEMENT:
ÉCARTEZ TOUTES FLAMMES ET SOURCES DE CHALEUR DU TISSU DE CE GAZEBO.
Cette tente est faite de tissu qui satisfait les spécifications CPAI-84 pour résistance aux
flammes. Elle n’est pas ignifuge. Le tissu brûlera si on le laisse en contacte continu avec
une flamme. L’application de n’importe quelle substance externe au tissu de ce gazebo
peut affecter sa résistance aux flammes.

Panneau Gauche A 4
Panneau Droit B 4
Poteau C 4
Poutre courte D 4
Poutre longue E 4
Tuyau perpendiculaire du
grand toit F4
Connexion du grand toit G 1
Connexion du petit toit H 1
Barre du petit toit I 4
Crochet J 1
Toiture petite K 1
Toiture grande L 1
Filet moustiquaire M 1
Liste de Pièces
Sachet de Quincaillerie 1
AA Boulon M6 *20 32 Pièces
BB Rondelle Plate M6 32 Pièces
W Clé M6 1 Pièce

Fig.1: Introduisez chaque panneau gauche (A) dans un panneau droit (B) et fixez-les avec
boulon (AA), et rondelle plate (BB).
Fig.2: Fixez chaque pièce assemblée (A) et (B) au poteau (C) avec boulon (AA), rondelle
plate (BB). Ensuite, formez un cadre avec les panneaux.
Sachet de Quincaillerie 2
BB Rondelle plate M6 12 Pièces
CC Boulon Hexagonal M6*45 12 Pièces
DD Écrou M6 12 Pièces

Fig.3: Introduisez la poutre longue (E) dans la poutre courte (D).
Fig.4: Introduisez le montage des pièces E et D dans le trou de la connexion du grand toit (G),
simultanément, introduisez le tuyau perpendiculaire du grand toit (F) dans le trou de
connexion du grand toit (G). Ensuite, vissez le Crochet (J) sur la connexion du grand toit (G).
Fig.5: Fixez l’extrémitéinférieure de la poutre longe (E) sur la partie en forme de U du poteau (C)
avec un boulon hexagonal (CC), rondelle plate (BB), et écrou (DD)
Fig.6 Fixez l’extrémité inférieure du tuyau perpendiculaire du grand toit (F) à la connexion des
panneaux A et B avec boulon hexagonal (CC), rondelle plate (BB), et écrou (DD). Couvrez le
grand toit avec la toiture grande (L).
Ne l’étalez pas complètement.
Fig.7: Introduisez la poutre du petit toit (I) dans l’orifice de la connexion du petit toit (H)
Fig.8: Fixez l’extrémité inférieure de la poutre du petit toit (I) à la poutre courte (D) avec un
boulon hexagonal (CC), rondelle plate (BB), et écrou (DD). Couvrez le petit toit avec la petite
toiture (K) et étalez-la, ensuite finissez par étendre la toiture grande (L).

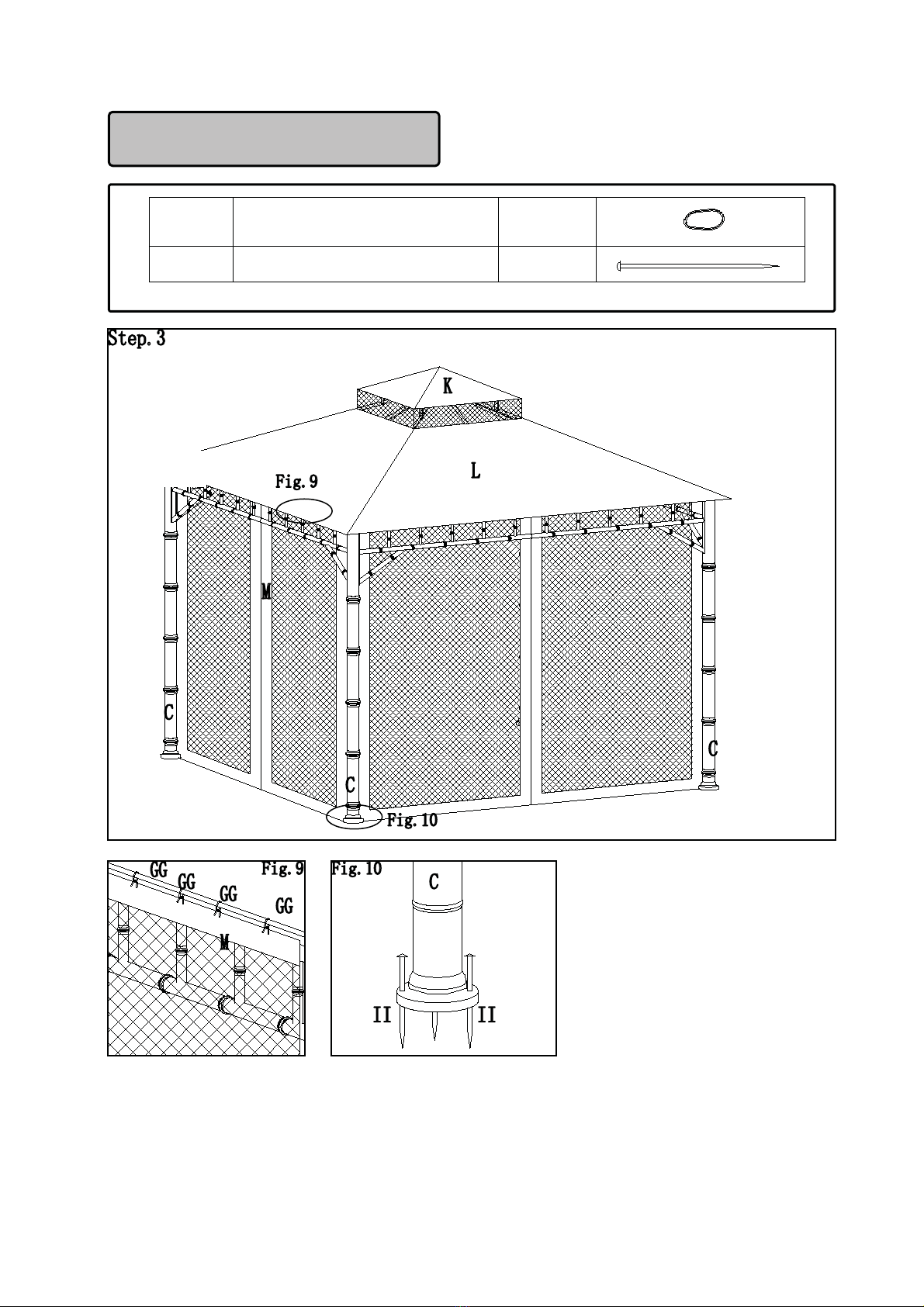

Sachet de Quincaillerie 3
GG Anneaux en Plastique 40 Pièces
II Piquet Ɏ 12 Pièces
Fig.9: Accrochez le filet moustiquaire (M) sur le tuyau extérieur avec les anneaux en plastique (GG).
Fig.10: Avec les Piquets (HH), ancrez la tente à la terre.
Vérifiez toutes les étapes de montage.
Étape 3

Garantie Limitée:
Cette Garantie limitée s’étend à l’acheteur originel et s’applique aux défauts matériels et de
main d’œuvre de l’article pourvu que l’article soit maintenu soigneusement et utilisé pour
emploi personnel et résidentiel uniquement.
L’article est garanti de n’avoir aucun défaut matériel ou de main d’œuvre pour une période
de 6mois.Nous ne remboursons pas pour frais de transport ni de livraison, ni ne compensons
pas l’individu ou aucune autre personne pour le montage et démontage du produit.
Exclusions:
Les articles utilisés pour emploi commercial, sous contrat ou d’autres fins qui ne soient pas
résidentiels ou les articles endommagés part intempéries, vandalisme, emploi ou montage
incorrect ne sons pas couverts. La corrosion ou la rouille de la quincaillerie n’est pas
couverte. Une preuve d’achat (reçu daté) sera requise pour les réclamations sous
garantie. La garantie n’est que pour l’acheteur originel et n’es pas transférable. Les
remplacements d’articles garantis seront du style et couleur d’origine ou d’un style ou
couleur similaire si celui d’origine n’est pas disponible ou s’il a été suspendu. Comme
certains états ne permettent pas d’exclusions ou de limitations dans une garantie implicite,
les exclusions et limitations ci-dessus peuvent ne pas s’appliquer. Cette garantie vous
attribue des droits spécifiques, et vous pourriez aussi avoir d’autres droits qui varient d’un
état à un autre.
Entretien:
Nos composants en acier pour accessoires et meubles de jardin sont finis d’une couche de
peinture inoxydable qui les protège contre la rouille. Cependant, dû à la nature de l’acier,
l’oxydation (rouille) de la surface se produira si cette couche protectrice est égratignée.
C’est un procédé naturel et n’est pas un défaut! Pour réduire cette condition, nous
recommandons faire attention pendant le montage et la manipulation du produit pour éviter
d’égratigner la peinture. Si la peinture s’abîme, nous recommandons de retoucher tout de
suite la zone avec de la peinture anti-rouille, qui est comprise dans cet emballage. La
rouille sur la surface peut s’enlever facilement avec une application légère d’huile à cuisiner.
Si l’oxydation (rouille) se produit sur la surface et on ne prend pas les mesures pour
corriger cet état, la rouille peut commencer à couler sur la plate-forme ou le patio, ce qui
peut provoquer des tâches nuisibles qui seront difficiles à enlever. Ceci peut s’éviter en
prenant les mesures nécessaires pour empêcher l’oxydation du produit.
Important: Veuillez, s’il vous plait ne pas rendre ce produit au magasin. Pour de
l’assistance technique sur le montage ou pour pièces de rechange, veuillez ne pas rendre ce
produit au magasin, appelez Sunjoy Industries au numéro 1(866) 578-6569 de 8h30 à 17h30,
heure de l’Est, du lundi au vendredi ou envoyez le formulaire pour pièces de rechange que
nous avons inclus dans l’emballage, au (740)-283-3549 ou par Courrier électronique à
[e-mail] pour de l’aide.
Fait en Chine
