Sunjoy L-GZ702PST User manual

1
Congratulations on your purchase of our SUNJOY 10’x 13’ Pomeroy Domed Top Gazebo. Our clear,
easy to follow, step-by-step instructions will guide you through the assembly process from start to
finish.
WARNING:
This unit is heavy. Do not assemble this item alone. 6-8 people are recommended for safe assembly.
Keep all children and pets away from assembly area. Children and pets should be supervised when
they are in the area of the Gazebo construction.
Keep assembly area at least 6ft/1.8m from any obstruction such as a fence, garage, house,
overhanging branches, laundry line or electrical wires.
Some parts may contain sharp edges. When assembling and using this product, basic safety
precautions should always be followed to reduce the risk of personal injury and damage to the product.
Please read all instructions before assembly and use.
Check all bolts for tightness before use, and periodically check and tighten bolts as necessary.
Assemble on level ground.
For outdoor use only
10' x 13' Pomeroy Domed Top Gazebo
Item# L-GZ702PST
IMPORTANT
Please take time to read these instructions thoroughly and follow each step carefully for safe and easy
operation. Keep this manual for future reference.
For technical assistance on assembly or replacement parts, call Sunjoy Industries at 1-866-578-6569
from 8:30AM to 5:30PM EST, or email us at [e-mail], or visit www.sunjoydirect.com
for assistance.

2

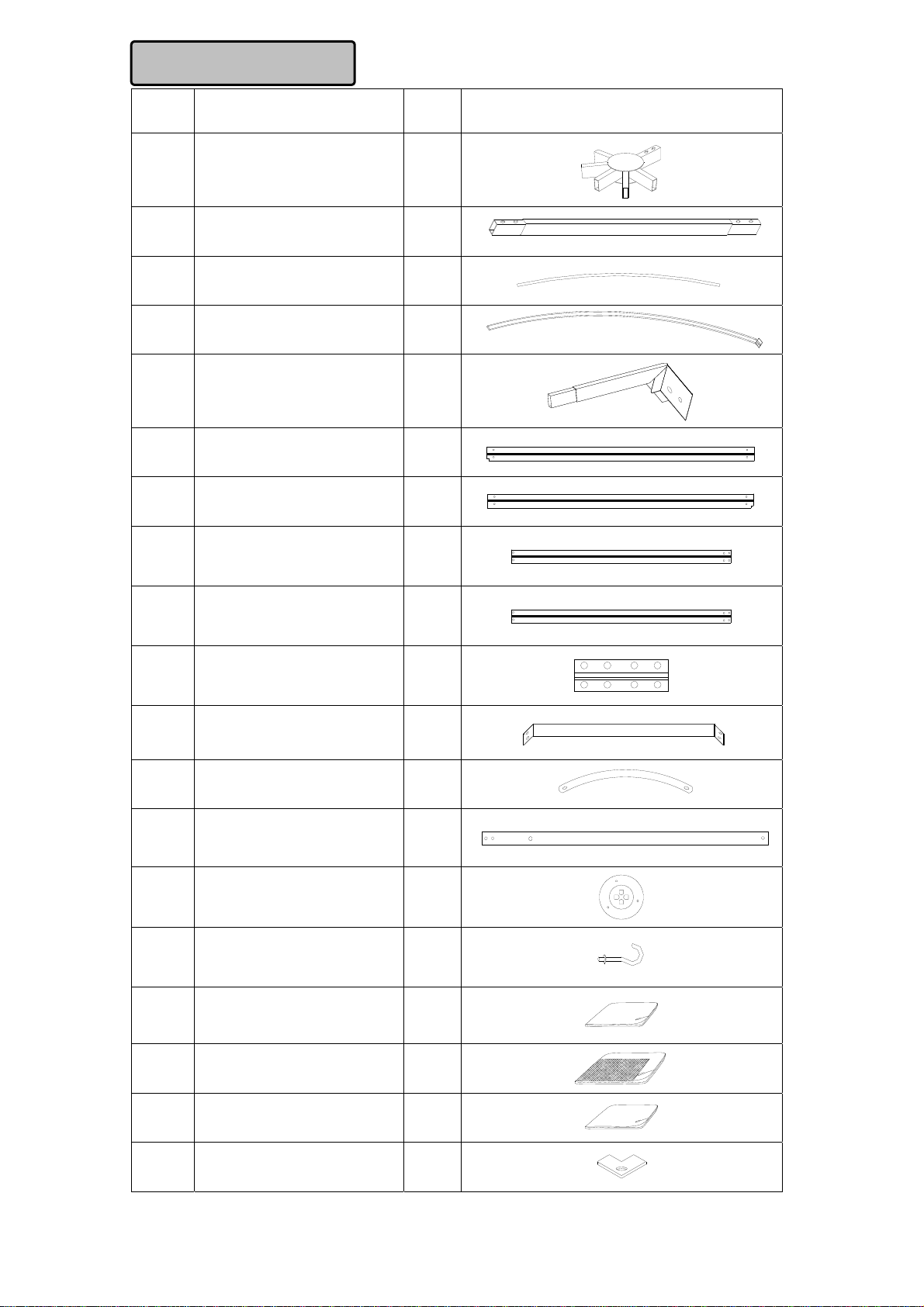

No. Description Qty Picture
A1 Top Connector 2
A2 Top Connecting Middle
Beam 1
B Oblique Beam 4
C Middle Beam 6
D Bottom Connecting Oblique
Beam 4
E1 Long Mosquito Netting
Runner 1 2
E2 Long Mosquito Netting
Runner 2 2
F1 Short Mosquito Netting
Runner 1 2
F2 Short Mosquito Netting
Runner 2 2
G Beam Connector 4
H Corner Support 4
I Pole Support Slice 8
J Pole 4
K Base 4
L Hook 1
M Canopy 1
N Mosquito Netting 1
O Curtain 1
P Baffle 4
Parts List

3
SPECIAL WARNINGS
Assemble the gazebo on a soft, non-abrasive surface, such as carpet or cardboard to avoid damage. After
final alignment, make sure all bolts and nuts are securely tightened.
Note: Identify all parts packed in carton against the parts list. Remove all the protective material carefully
and do not use a knife to prevent scratching the gazebo.
Before the assembly, please put all parts on 3 sections and arrange them in their position as diagrams
shown below.
Hardware Pack 1
AA Bolt M6x20 80pcs
BB Flat Washer M6 96pcs
CC Bolt M6X50 16pcs
DD Wrench M6 1pc

4

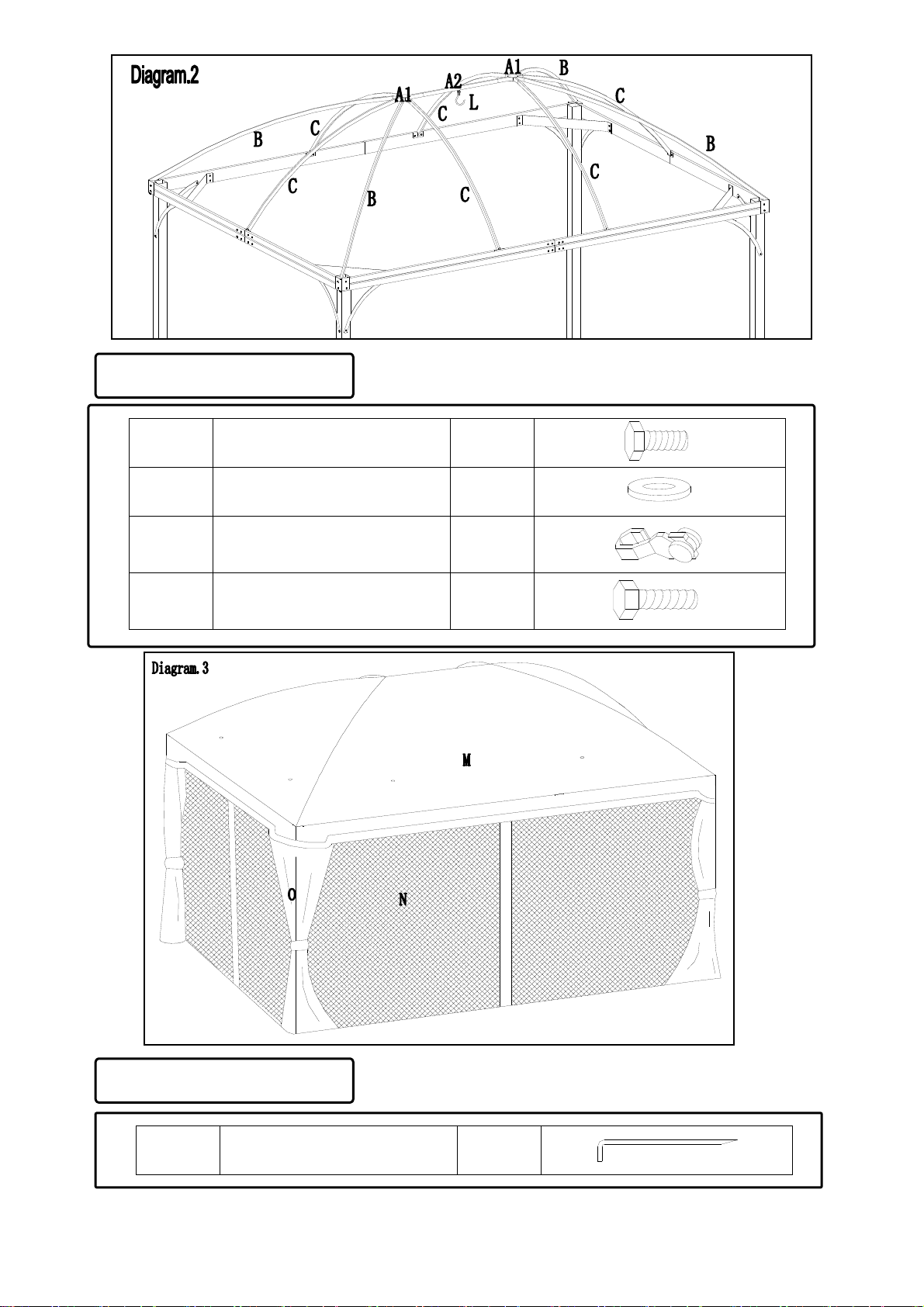

Hardware Pack 2
AA Bolt M6X20 16 pcs
BB Flat Washer M6 20 pcs
JJ Mosquito Netting Hook 112pcs
EE Bolt M6X25 4 pcs
Hardware Pack 3
GG Stake￠6 x 180 12pcs

5
·
Fig.1:
Assemble Long Mosquito Netting Runner 1&2 (E1&E2) together by Beam Connector (G), Bolt (AA), Flat
Washer (BB). (Note:Assemble Short Mosquito Netting Runner 1&2 (F1&F2) as above same way.)
Fig.2:
Put Base (K) under Post (J), then use Bolt (AA) and Flat Washer (BB) to fasten.
Assembly Steps

6
Fig.3:
Put assembled Long Mosquito Netting Runner 1&2 (E1&E2) on Pole (J), then use Bolt (CC) and Flat
Washer (BB) to insert Bottom Connecting Oblique Beam (D) and lock on Pole (J). Don’t tighten the bolts
at this step.
Fig.4:
Insert Short Mosquito Netting Runner 1&2 (F1&F2) into the gap between Pole (J) and Bottom
Connecting Oblique Beam (D), then use Bolt (CC) and Flat Washer (BB) to lock them tightly. Tighten the
other side’s bolts also at this step.
Fig.5:
Connect Pole Support Slice (I) to Post (J), Long Mosquito Netting Runner 1&2 (E1&E2), Short Mosquito
Netting Runner 1&2 (F1&F2) by Bolt (AA) and Flat Washer (BB).
Fig.6:
Connect Corner Support (H) to Long Mosquito Netting Runner 1&2 (E1&E2) and Short Mosquito Netting
Runner 1&2 (F1&F2) by Bolt (AA) and Flat Washer (BB).

7

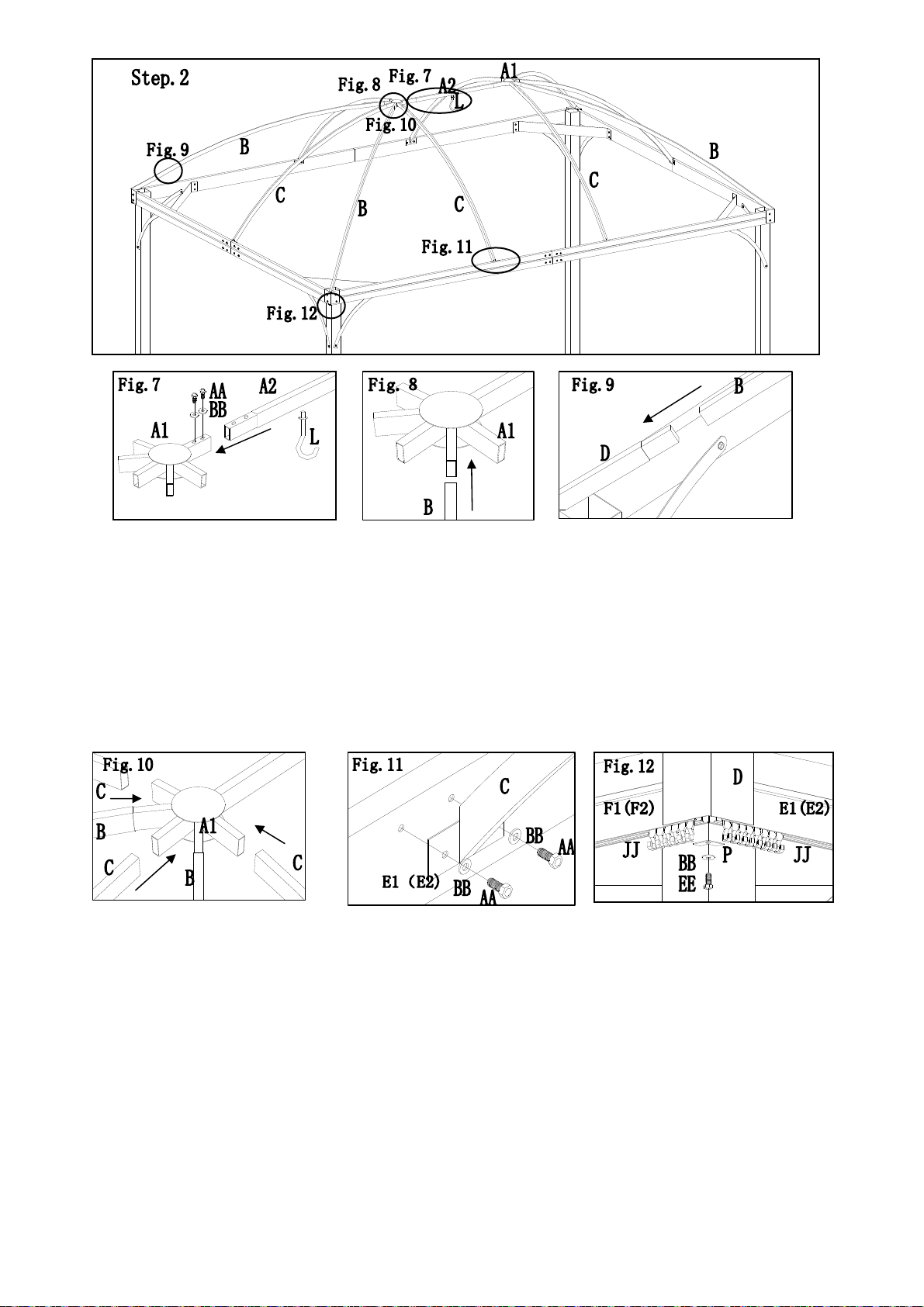

Fig.10:
Insert Middle Beam (C) into Top Connector (A1).
Fig.11:
Connect Middle Beam (C) to Long Mosquito Netting Runner 1&2 (E1&E2) by Bolt (AA) and Flat
Washer (BB).
Fig.12:
Assembly Mosquito Netting Hook (JJ) to the gutter of the Mosquito Netting Runner.
(Note: Long Mosquito Netting Runner 1&2 (E1&E2), each runner needs 8pcs of hooks. Short
Mosquito Netting Runner 1&2 (F1&F2), each runner needs 6pcs of hooks. After assemble the hooks,
use Bolt (EE) and Flat Washer (BB) to lock Baffle (P) to Long Mosquito Netting Runner 1&2 (E1&E2).
Fig.7:
Insert Top Connecting Middle Beam (A2) to Top Connector (A1) by Bolt (AA) and Flat Washer (BB).
Then screw Hook (L) onto Connecting Middle Beam (A2).
Fig.8:
Insert Oblique Beam (B) into Top Connector (A1).
Fig.9:
Insert bottom of Oblique Beam (B) into Bottom Connecting Oblique Beam (D).

8

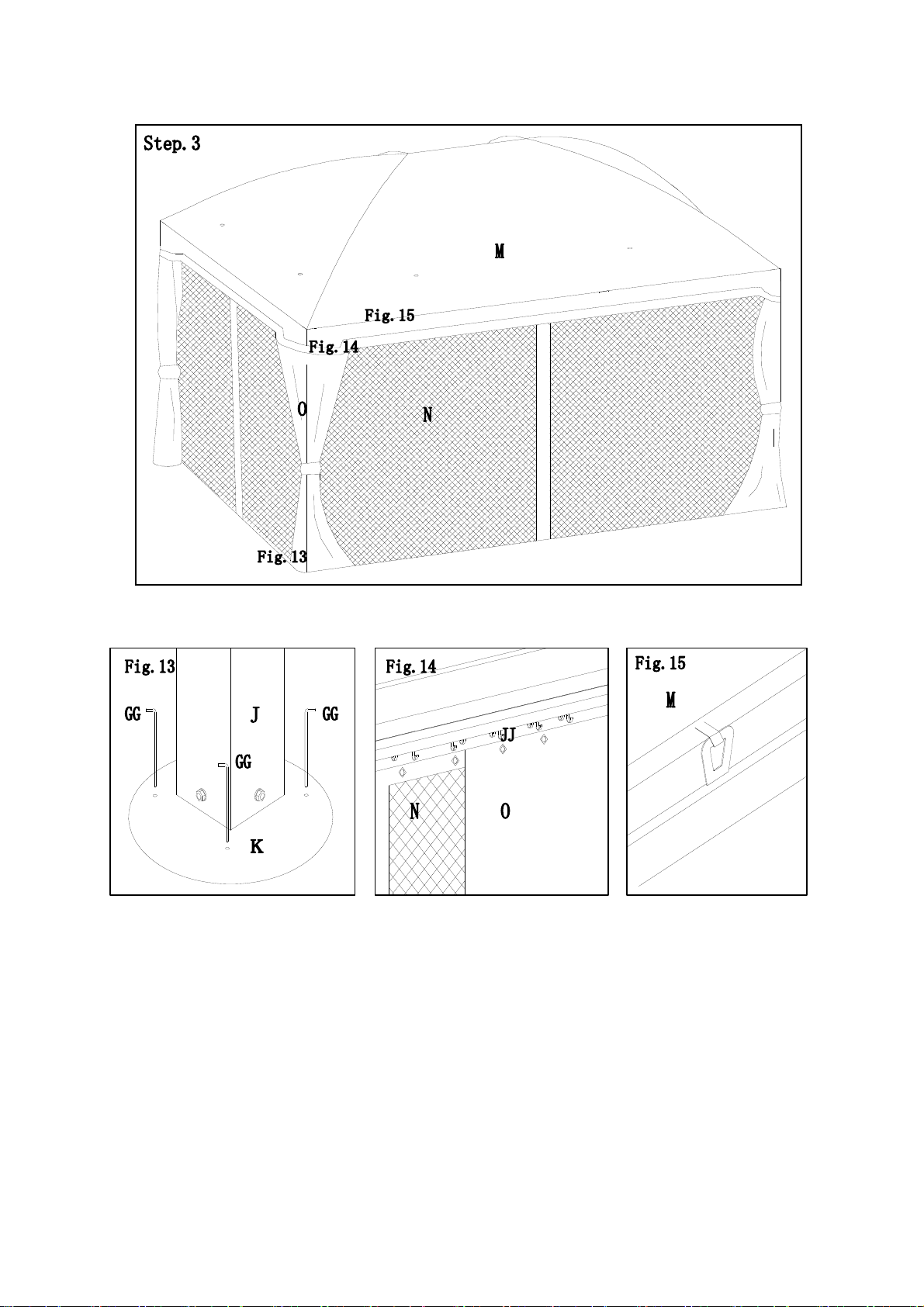

Fig.13:
Connect Stake (GG) and Base (K) to ground.
Fig.14:
Connect Mosquito Netting (N) and Curtain (O) to Mosquito Netting Hook (JJ).
(Note: Mosquito Netting should be inside, Curtain should be outside.)
Fig.15:
Set the Canopy (M), insert the hooks into the grooves on the outside of the beam.

9
Care & Maintenance
Steel components of garden accessories and furniture are treated with rust inhibiting paint. However, due
to the nature of steel, surface oxidation (rusting) will occur if this protective coating is scratched.
To minimize this condition, it is recommended that care be taken when assembling and handling the
product, in order to prevent the paint from being scratched.
Limited Warranty
Sunjoy Industries warrants to the original purchaser that this item is free from defects in workmanship and
materials for a period of 1 year from the date of purchase, provided the item was factory-sealed at the
time of purchase and is maintained with care and used only for personal, residential purposes. Should
any manufacturing defect arise within this warranty period, Sunjoy Industries will repair or replace (at our
option) any defective merchandise upon proof of purchase; however, transportation and delivery costs, as
well as payments to a third party for assembly or disassembly of the item, remain the responsibility of the
purchaser.
A purchaser of an "open box," previously-returned, or "clearance" item, as well as original purchasers
outside of the warranty period, may obtain replacement parts from Sunjoy Industries for products in
current production, at nominal cost.
Exclusions
Items used for commercial, contract, or other non-residential purposes, or items damaged due to acts of
nature, vandalism, misuse, or improper assembly are not covered. Corrosion or rusting of hardware is not
covered. Proof of purchase (dated register receipt) is required for warranty claims. Warranty is to the
original purchaser and is non-transferable. Any replacement of warranted items will be in the original style
and color, or a similar style and color if the original is unavailable or has been discontinued. As some
states do not allow exclusions or limitations on an implied warranty, the above exclusions and limitations
may not apply. This warranty gives you specific rights, and you may also have other rights, which vary
from state to state.

1
Felicitaciones por su compra de nuestro Gazebo Pomeroy Techado en Bóveda de 10’ X 13’ de
SUNJOY. Nuestras instrucciones, claras, fáciles de seguir, etapa por etapa le guaran por el
procedimiento de montaje de principio a final.
AVISO:
Esta unidad es muy pesada. No la monte a solas. Se recomienda la ayuda de 6 a 8 personas para
un montaje sano y salvo.
Mantenga a niños y animales fuera de la zona de montaje. Los niños y animales deben estar bajo
vigilancia constante cuando se encuentran a los alrededores de la zona de montaje del gazebo.
Mantenga la zona de montaje a por lo menos 6 pies o 1.8m de cualquier obstrucción como verjas, garaje,
casa, ramas colgantes, cuerdas para tender o cables eléctricos.
Algunas piezas pueden tener bordes afilados. Mientras monte y utilice este producto, tendrá que tomar
las precauciones básicas de seguridad, para reducir el riesgo de lesiones personales o de daños al
producto.
Por favor, léase todas las instrucciones antes de montar y emplear.
Verifique todos los tornillos para asegurarse que están apretados antes de utilizar, y periódicamente
para apretarlos si es necesario.
Monte sobre una superficie a nivel.
Para empleo al exterior únicamente.
Gazebo Pomeroy Techado en Bóveda de 10' x 13'
Articulo No.L-GZ702PST
IMPORTANTE
Por favor léase estas instrucciones atentamente y completamente y siga cada etapa cuidadosamente
para una operación fácil y segura. Guarde este manual para consultarlo en el porvenir.
Para asistencia técnica sobre el montaje o piezas de recambio, llame a Industrias Sunjoy al
1-866-578-6569 de 8h30 a 17h30, hora del Este, o por correo electrónico a
customer
@
sun
j
o
yg
rou
p
.com, o
p
uede visitar www.sun
j
o
y
direct.com
p
ara asistencia.

2

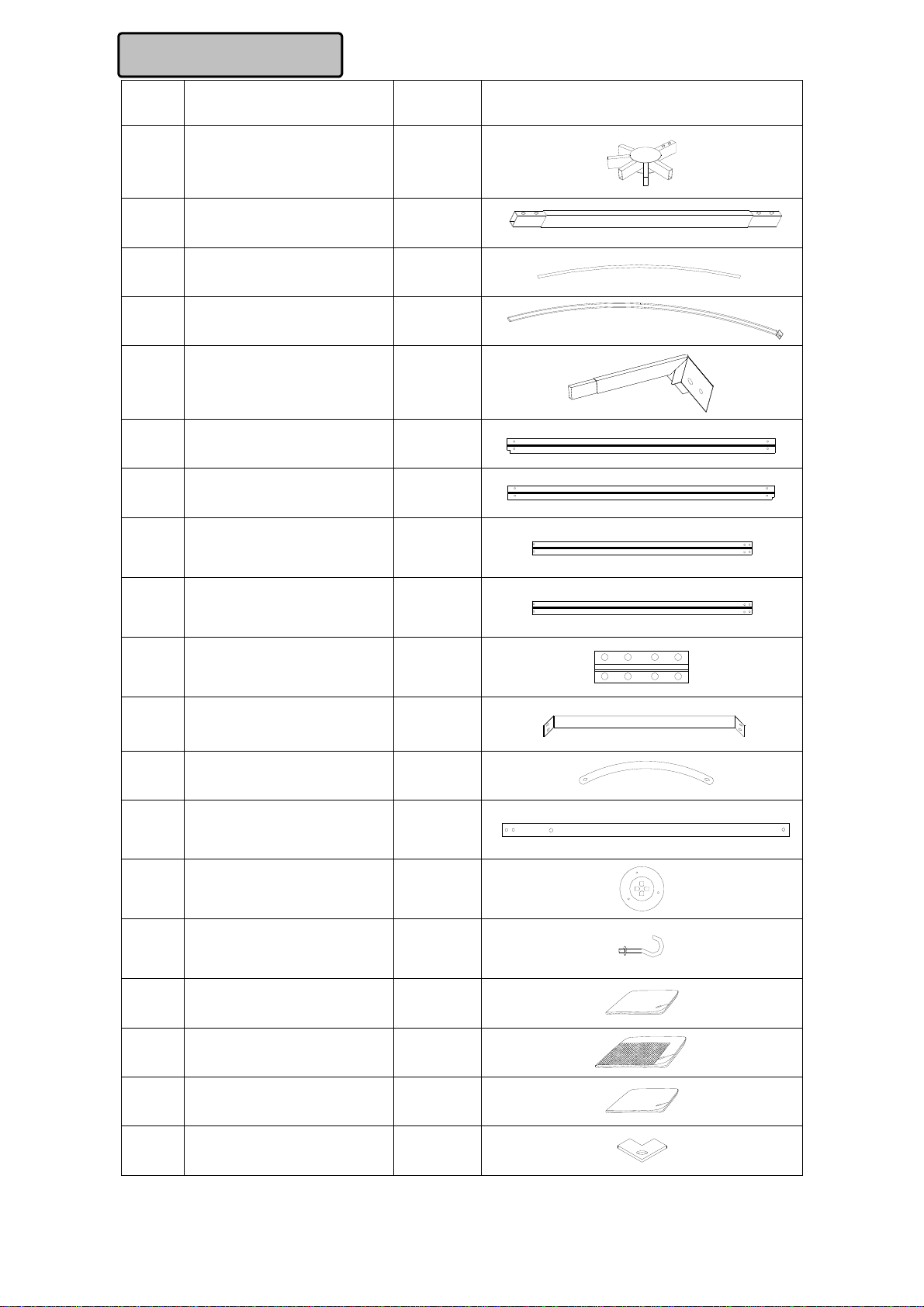

No. Descripción Cantidad Diagrama
A1 Conexión del Techo 2
A2 Viga Central de Conexión
del Techo 1
B Viga Arqueada 4
C Viga Central 6
D Conexión Inferior de la Viga
Arqueada 4
E1 Barra Larga del Mosquitero
1 2
E2 Barra Larga del Mosquitero
2 2
F1 Barra Corta del Mosquitero
1 2
F2 Barra Larga del Mosquitero
2 2
G Conexión de Vigas 4
H Soporte de Esquina 4
I Pieza de Soporte de la Viga 8
J Poste 4
K Base 4
L Gancho 1
M Toldo 1
N Mosquitero 1
O Cortina 1
P Remache 4
Lista de Piezas

3
AVISOS ESPECIALES
Monte el gazebo sobre una superficie suave y no abrasiva, como sobre una alfombra o un cartón, para
evitar daños. Después del aliñamiento final, asegúrese que todos los tornillos y tuercas están apretados
fuertemente.
Consejo: Identifique todas las piezas del embalaje contra la lista de piezas. Quite el material protector con
cuidado y no utilice cuchillos para evitar arañar el gazebo.
Antes de montar, por favor, disponga todas las piezas en 3 secciones y colóquelas en su posición
adecuada como en los diagramas de abajo.
Bolsa de Ferretería 1
AA Tornillo M6x20 80 piezas
BB Arandela Plana M6 96 piezas
CC Tornillo M6x50 16 piezas
DD Llave M6 1 pieza

4
Bolsa de Ferretería 2
AA Tornillo M6x20 16 piezas
BB Arandela Plana M6 20 piezas
JJ Gancho para el Mosquitero 112
piezas
EE Tornillo M6x25 4 piezas
Bolsa de Ferretería 3
GG Estaca￠6x180 12 piezas

5
·
Fig.1:
Conecte las Barras Largas del Mosquitero 1 y 2 (E1 y E2) juntas con la Conexión de Vigas (G), Tornillo (AA),
Arandela Plana (BB). (Aviso: Conecte las Barras Cortas del Mosquitero 1 y 2 (F1 y F2) de la misma forma.)
Fig.2:
Coloque la Base (K) debajo del Poste (J), y fíjela con Tornillo (AA) y Arandela Plana (BB).
Etapas de Montaje

6
Fig.3:
Coloque las Barras Largas del Mosquitero 1 y 2 (E1 y E2) sobre el Poste (J), introduzca la extremidad
inferior de la Conexión de la Viga Arqueada (D) y fíjelas al Poste (J) con Tornillo (CC) y Arandela Plana
(BB). No apriete los tornillos todavía.
Fig.4:
Introduzca las Barras Cortas del Mosquitero 1 y 2 (F1 y F2) en la apertura entre el Poste (J) y la parte
inferior de la Conexión de la Viga Arqueada (D), y fíjelas fuertemente con Tornillo (CC) y Arandela Plana
(BB). En esta etapa apriete los tornillos del otro lado también.
Fig.5:
Conecte la Pieza de Soporte de la Viga (I) al poste (J), a las Barras Largas del Mosquitero 1 y 2 (E1 y
E2), a las Barras Cortas del Mosquitero 1 y 2 (F1 y F2) con Tornillo (AA) y Arandela Plana (BB).
Fig.6:
Conecte el Soporte de Esquina (H) a las Barras Largas del Mosquitero 1 y 2 (E1 y E2) y las Barras Cortas
del Mosquitero 1 y 2 (F1 y F2) con tornillo (AA) y Arandela Plana (BB).

7
Fig.10:
Introduzca las Vigas Centrales (C) en la Conexión del Techo (A1).
Fig.11:
Conecte las Vigas Centrales (C) a la Barra Larga del Mosquitero 1 y 2 (E1 y E2) con Tornillo (AA) y Arandela
Plana (BB).
Fig.12:
Coloque los Ganchos del Mosquitero (JJ) en la ranura de la Barra del Mosquitero.
(Consejo: Las Barras Largas del Mosquitero 1 y 2 (E1 y E2), necesitan 8 ganchos cada una. Las Barras Cortas
del Mosquitero1 y 2 (F1 y F2), necesitan 6 ganchos. Después de colocar los ganchos, fije el Inmovilizador (P) en
la Barra Larga del Mosquitero 1 y 2 (F1 y F2) con Tornillo (EE) y Arandela Plana (BB)..
Fig.7:
Introduzca la Viga de Central de Conexión Central del Techo (A2) en la Conexión del Techo (A1) con Tornillo
(AA) y Arandela Plana (BB). Luego atornille el Gancho (L) en la Viga Central de Conexión (A2).
Fig.8:
Introduzca la Viga Arqueada (B) en la Conexión del Techo (A1).
Fig.9:
Introduzca la parte inferior de la VigaArqueada (B) en la Conexión Inferior de la Viga Arqueada (D).

8
Fig.13:
Clave las Estacas (GG) a la Base (K) y a la tierra.
Fig.14:
Cuelgue el Mosquitero (N) y la Cortina (O) en los Ganchos del Mosquitero (JJ).
(Consejo: El Mosquitero se debe colgar en la parte interior, la Cortina al exterior.)
Fig.15:
Coloque el Toldo (M), introduzca los ganchos en las ranuras de la parte externa de la Viga.

9
Cuidado y Mantenimiento
Los componentes de acero de los accesorios y muebles de jardín están tratados con una pintura que evita el
oxido. Sin embargo, debido a la naturaleza del acero, el oxido en la superficie se producirá si esta capa
protectora se araña o daña.
Para reducir esta condición del acero, recomendamos mucho cuidado cuando este montando y manipulando
el producto, para evitar que la pintura se arañe.
. Garantía Limitada:
Las Industrias Sunjoy garantizan, al comprador original, que este articulo está libre de defectos en mano de
obra y materiales por un periodo de un 1 año a partir de la fecha de compra, siempre y cuando el articulo esté
sellado por la fabrica al momento de su compra y que se haya mantenido con cuidado y empleado solo para
uso personal, residencial. Si surgiese algún defecto de fabrica dentro del periodo de garantía, las Industrias
Sunjoy le repararan o sustituirán (a nuestra opción) cualquier mercancía defectuosa, mostrando una prueba
de compra; sin embargo, los gastos de transporte y entrega, así como los pagos a un tercero por el montaje o
el desmontaje del artículo, seguirán siendo la responsabilidad del comprador.
Un comprador de una “caja abierta”, devuelta anteriormente, o de un artículo en “liquidación”, así como un
comprador original fuera del periodo de garantía, podrá conseguir piezas de recambio de Industrias Sunjoy
para los productos que sigan en producción, a un precio mínimo.
Exclusiones:
Los artículos que hayan sido utilizados para uso comercial, bajo contrato, o para cualquier propósito que no
sea residencial, o los artículos dañados por actos de intemperies, vandalismo, uso incorrecto, o montaje
inadecuado, no están cubiertos. La corrosión o el oxido de la ferretería no están cubiertos. Se requiere una
prueba de compra (recibo fechado) para cualquier reclamación bajo garantía. La garantía es para el
comprador original y no se puede traspasar. Cualquier sustitución de artículos garantizados será del estilo y
color original, o de un estilo y color parecido si el original no está disponible o si ha sido descontinuado.
Como algunos estados no permiten exclusiones o limitaciones sobre una garantía implícita, las exclusiones y
limitaciones mencionadas pueden no aplicase. Esta garantía le da derechos específicos, y podría usted tener
también otros derechos, que varían de estado en estado.
