Sunshower Pure User manual

S U N S H O W E R
SUNSHOWER PURE
INSTALLATION MANUAL
INSTALLATION MANUAL
INSTALLATIE INSTRUCTIE
INSTALLATIONSHANDBUCH
MANUEL D’INSTALLATION
PU R E
P892 Rev. G 07-2013

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R

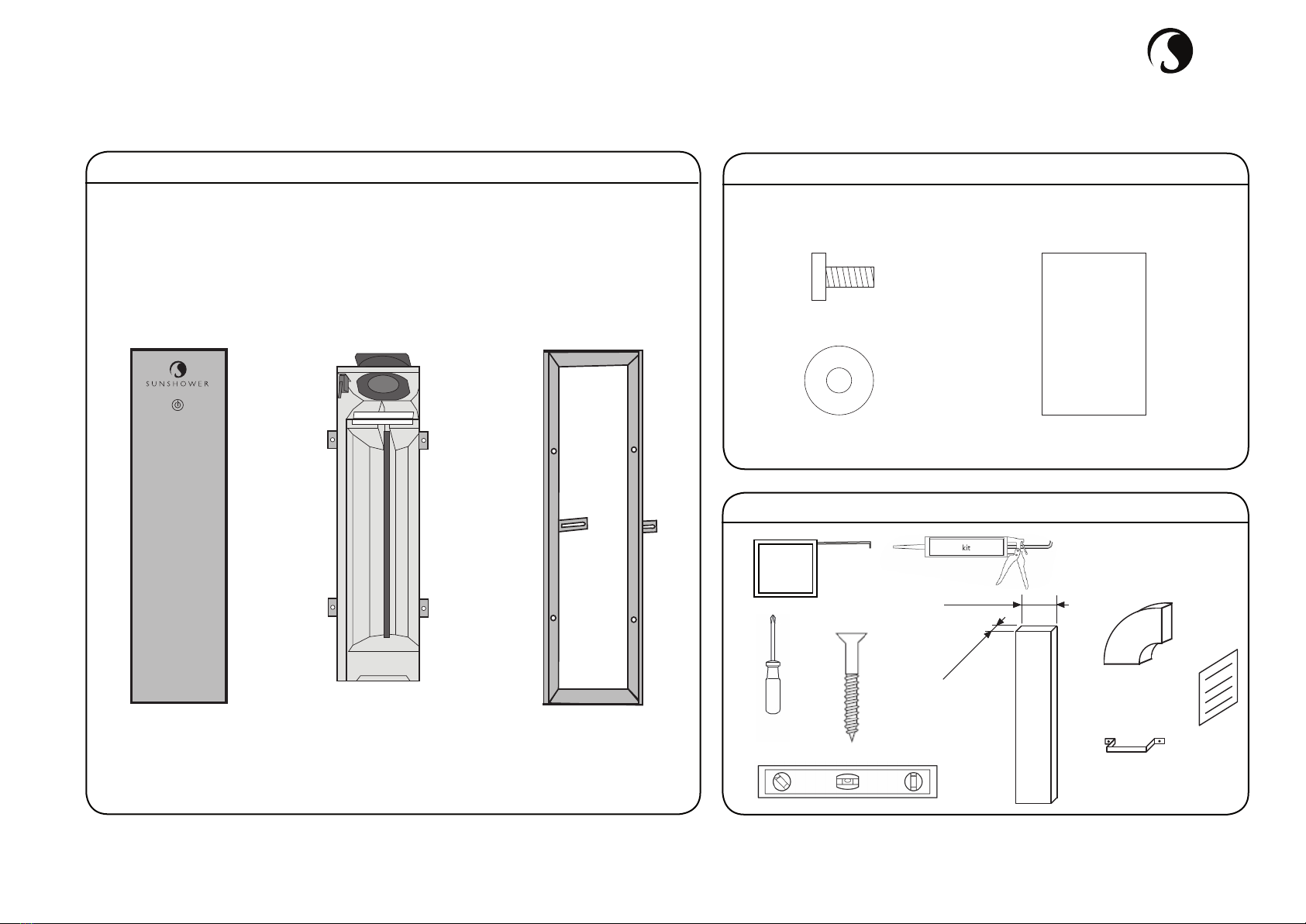

NOT Supplied / NIET Meegeleverd / NICHT Mitgeliefert/ Non fourni
Supplied / Meegeleverd / Mitgeliefert/ Fourni
Manual
4x
4x
P U R E
In box: / In doos: / In Box/ Matériel nécessaire
Glass pane Reector Wallframe
4m
2x
Requirements / Benodigdheden / Materialbedarf
max 3m
2x
8x
2x
120mm
60mm

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
Measurements / Bemating / Maße/ Dimensions
Instructions/Instructies/Anleitung/ les instructions
EN: All dimensions in mm
* hip height (920mm = average)
NL: Alle bematingen in mm
* heuphoogte (920mm = gemiddeld)
DE: Alle Maße in mm
* Hüfthöhe (920mm = Mittelwert)
FR: Toutes les dimensions en mm
* Hauteur des hanches (920mm= en moyenne)
1
152 +2
- 2
572 +2
- 2
920*
Min. 100
Min. 300
RCD
400
Min. 40
Min. 100
Min. 200
Afmetingen in mm
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
4m
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R

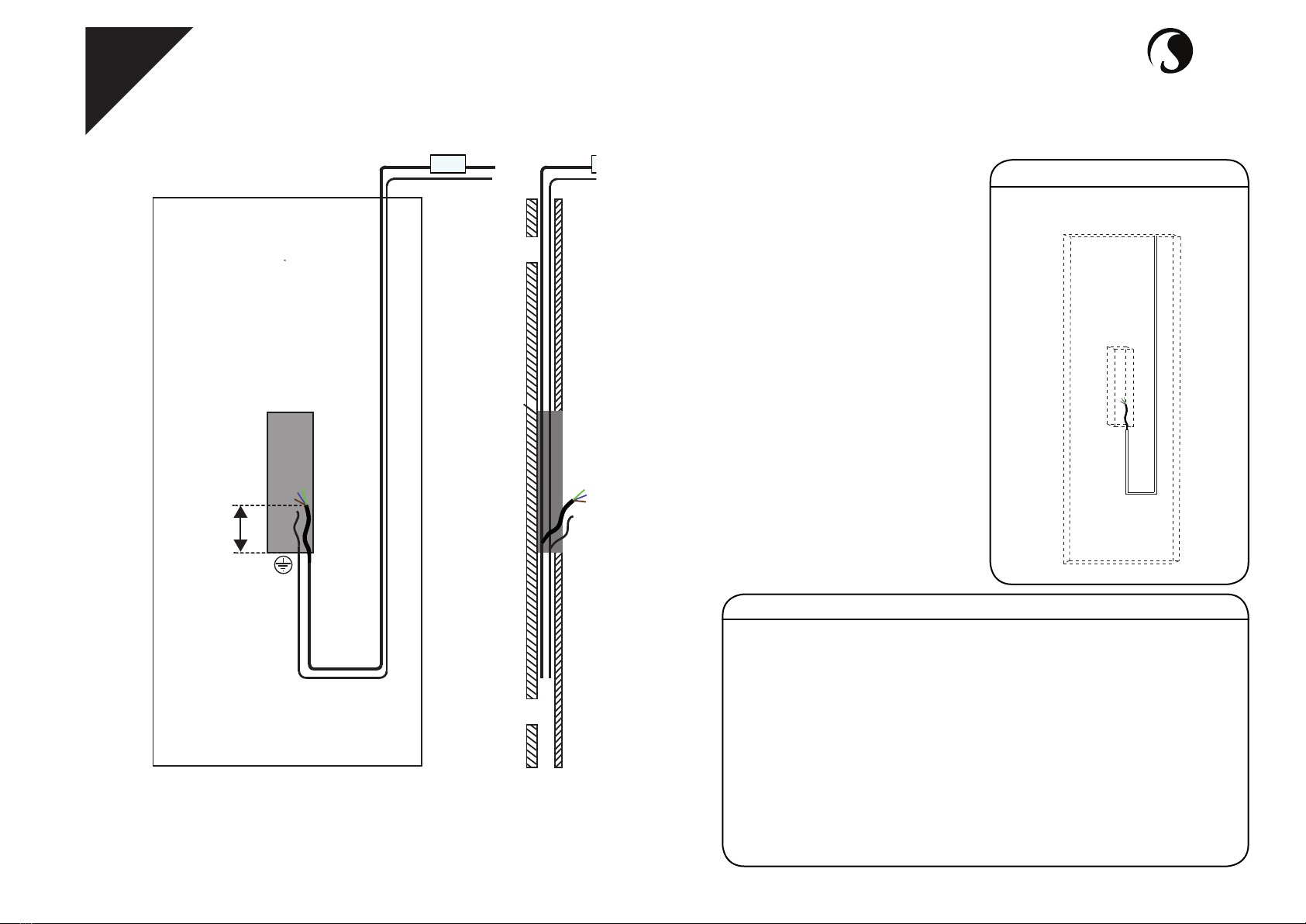

Electricity / Electriciteit / Elektrizität / Electricité
Instructions/Instructies/Anleitung/ les instructions
3D example/ 3D voorbeeld/ 3D Beispiel
EN: Residual current device 30 mA (RCD)
NL:Aparte eindgroep voorzien van een aardlekschakelaar 30mA
DE: Separater Fl LS,Type Möller, PKNM16/IN 16B-0,03-G oder
gleichwertig
FR: Groupe d’alimentation séparé équipé d’un disjoncteur avec
prise de terre 30mA
2
RCD
Min. 300
Main
earthing
potentiaal-
vereffening
Haupterdung
Prise de
terre principale
RCD
YmVk min, 2.5mm² 230V~ 50Hz 16A

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
YmVk min, 2.5mm² 230V~ 50Hz 16A
Ventilation / Ventilatie / Lüftung/ Ventilation
3
Choose your type of wall and ventilation
Kies uw type muur en ventilatie
Wählen Sie Ihre Art von Wand- und Entlüftung
Choisissez le type de votre mur et ventilation
Unisolated wall, Niet geisoleerde muur, Unisolierte Wand, Mur non isolé
No airduct, Geen luchtkanaal, Kein Entlüftungskanal, Pas de conduite d’air: Chapter, Hoofdstuk, Kapitel, Chapitre 3A
Airducht, Luchtkanaal, Kanal, Conduite d’air:
Square tube, Rechthoekige buis,Vierkantrohr,Tuyau rectangulaire Chapter, Hoofdstuk, Kapitel, Chapitre 3B
Round tube, Ronde buis, Rundrohr,Tuyau rond Chapter, Hoofdstuk, Kapitel, Chapitre 3C
Isolated wall, Geisoleerde muur, Isolierte Wand, Mur isolé
Airducht, Luchtkanaal, Entlüftungskanal, Conduite d’air:
Square tube, Rechthoekige buis,Vierkantrohr,Tuyau rectangulaire Chapter, Hoofdstuk, Kapitel, Chapitre 3B
Round tube, Ronde buis, Rundrohr,Tuyau rond Chapter, Hoofdstuk, Kapitel, Chapitre 3C
•
•
•
! !

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R

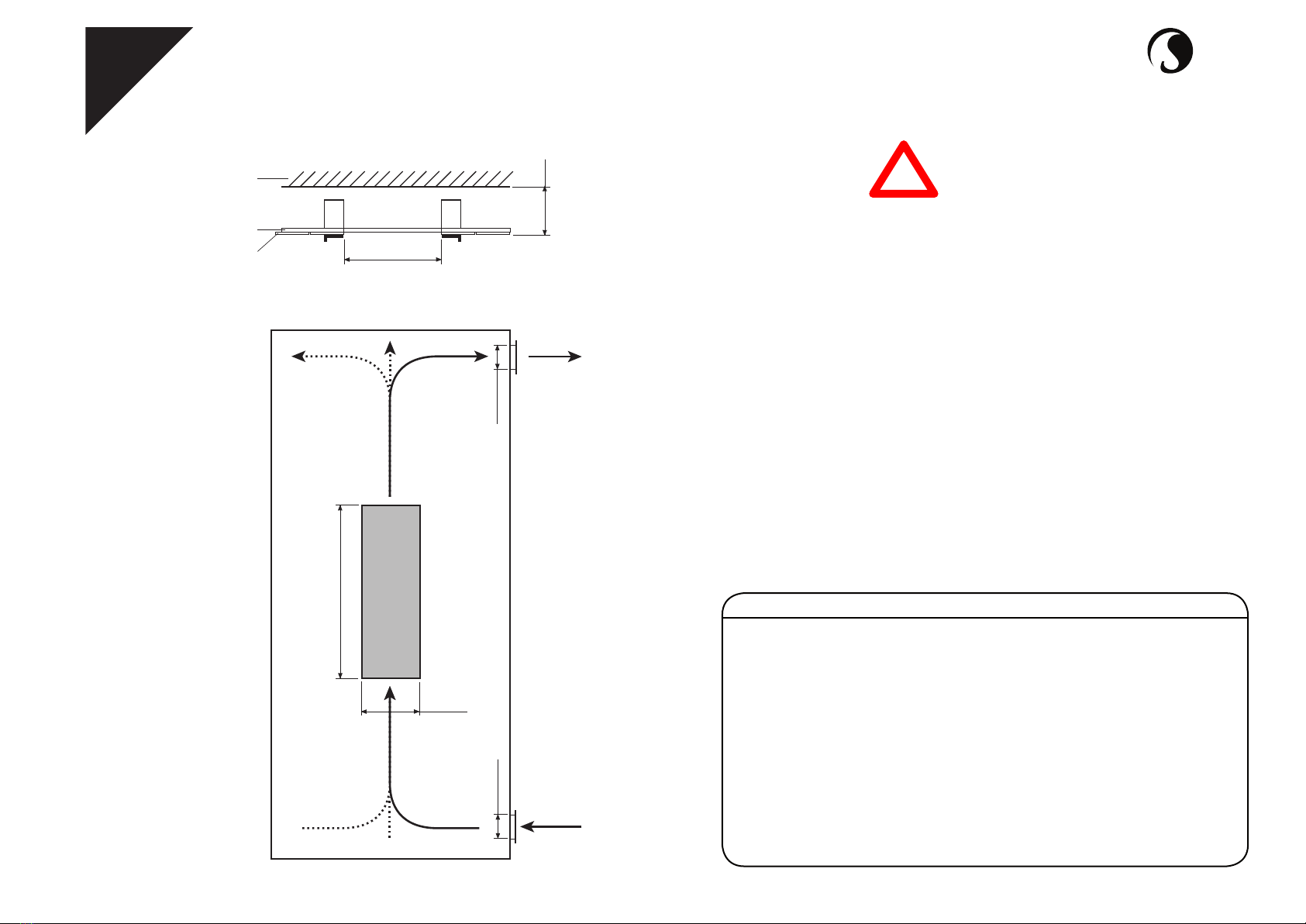

Unisolated wall,Niet geisoleerde muur,UnisolierteWand,Mur non isolé
No airduct,Geen luchtkanaal,Freier Luftstrom,pas de conduite d’air
3A
Instructions/Instructies/Anleitung/ les instructions
EN: Ensure a free airow min 72cm² (eg. ø100 of 120x60mm).
Ventilation to area of 12M² or outside.
NL: Zorg voor een vrije luchtdoorlaat van min. 72cm² (bijv.
ø100 of 120x60mm). Ventilatieruimte van minimaal 12M² / buiten
DE: Stellen Sie eine freie Luftpassage min. 72cm² (zb. ø100 of 120x60).
Entlüfting in einen mindestens 12M² großen raum oder ins Freie.
FR:Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex.
ø100 ou 120x60). Espace de ventilation d’au moins 12M²/ extérieur
570 +/-2
152 +/-2
Aanvoer
Afvoer
152 +/-2
Muur
Gipsplaat
Tegel
100
Min Ø100
Min Ø100
Example/ Voorbeeld/ Beispiel
No obstruction in the airow
The max distance between the air supply and
air exchaust may not be langer then 3m.
Geen versperring in de luchtstroom
De maximale afstand tussen de lucht toevoer
en afvoer mag niet meer bedragen dan 3m.
Kein Hindernis im Luftstrom
Der maximale Abstand zwischen Luftein-und
Auslass darf nicht mehr als 3m.
Aucune obstruction à la circulation d’air
La distance maximale entre l’entrée et la sortie
d’air ne doit pas dépasser 3m
!

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
max 3m
2x
8x
2x
120mm
60mm
(Un)isolated wall,(Niet) geisoleerde muur,(Un)isolierteWand,Mur (non) isolé
Square tube,Rechthoekige buis,Vierkantrohr,Tuyau rectangulaire
3B
Instructions/Instructies/Anleitung/ les instructions
Requirements/Benodigdheden/Bedarfsartikel/
exemple 3D
NOT Supplied / NIET Meegeleverd /
NICHT Mitgeliefert/ NON fourni
EN: Ensure a minimum cross section of the tube of 72cm² (eg.120x60)
and a maximum length of 3m. Ventilation to area 12M² or outside.
NL: Zorg voor een minimale luchtdoorlaat van 72cm² (bijv. 120x60)
en een maximale lengte van de pijp van 3m. Ventilatieruimte van
minimaal 12M² / buiten
DE: Stellen Sie einen Luftstrom von min.72cm² sicher (zb.120x60) und
eine maximale Rohrlänge von 3m.Entlüfting von mindestens 12M²
großen Raum oder ins Freie.\
FR:Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex.
120x60mm) et une longueur maximale du tuyau de 3m. Espace de
ventilation d’au moins 12M² / extérieur
30 +/- 10
570 +/-2
30 +/- 10
152 +/-2
Ø100
152 +/-2
Min 120
Min 70
Muur + tegel
Muur
Eventuele
isolatie
Gipsplaat
Tegel
100
Aanvoer
Afvoer
Min 60
Ventilatiepijp
Example/ Voorbeeld/ Beispiel

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
max 3m
2x
8x
2x
Ø100mm
(Un)isolated wall,(Niet) geisoleerde muur,(Un)isolierteWand,Mur (non) isolé
Round tube,Ronde buis,Rundrohr,Tuyau rond
3C
EN: Ensure a minimum cross section of the tube of 72cm² (eg Ø100)
and a maximum length of 3m. Ventilation to area 12M² or outside.
NL: Zorg voor een luchtdoorlaat van min72cm² (bijv. Ø100mm)
en een maximale lengte van de pijp van 3m.
Ventilatieruimte van minimaal 12M² / buiten
DE: Stellen Sie einen Luftstrom von min.72cm² sicher (zb.
120x60mm) und eine maximale Rohrlänge von 3m. Entlüfting
von mindestens 12M² großen Raum oder ins Freie.
FR: Assurez-vous d’un passage d’air libre d’au moins 72cm² (par ex.
Ø100mm) et une longueur maximale du tuyau de 3m. Espace de
ventilation d’au moins 12M² / extérieur
30 +/- 10
570 +/-2
30 +/- 10
152 +/-2
Ø100
152 +/-2
100
Min 105 holle wand
Muur + tegel
Muur
Eventuele
isolatie
Gipsplaat
Tegel
Min 130
Aanvoer
Afvoer
Ventilatiepijp
Example/ Voorbeeld/ Beispiel
Minimum mounting depth 130mm
Minimum inbouwdiepte 130mm
Minimale Einbautiefe 130mm
Profondeur minimale de montage 130mm
!
Requirements/Benodigdheden/Bedarfsartikel/
exemple 3D
NOT Supplied / NIET Meegeleverd /
NICHT Mitgeliefert/ NON fourni
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
False wall / Voorzetmuur /Vorwandinstallation / Faux mur
Min 100
Free space
Wood structure
Plasterboard
Section A /
Doorsnede A /
Ausschnitt A
A
100
152+2
- 2
400
+2
- 2
572
920*
4
EN: recess height 920mm (average). body length <1,7m or
>1,9m hip height - 4cm.
NL: sparinghoogte 920mm (gemiddeld). lichaamslengte <1,7m of
>1,9m dan heup hoogte - 4cm.
DE: Unterkante Aussparung 920mm (im Durchschnitt). Körper
länge <1,7 m bzw.>1,9 m Höhe als hip - 4cm.
FR: Hauteur d’encastrement 920mm (en moyenne) longueur du
corps, 1,7m ou 1,9m alors hauteur des hanches - 4cm
Instructions/Instructies/Anleitung/ les instructions
Requirements/Benodigdheden/Bedarfsartikel/
exemple 3D

SUNSHOWER PURE INSTALLATION MANUAL Rev. G
S U N S H O W E R
Flush mounting or surface mounting
Inbouw of opbouw montage
Unterputz oder Aufputz
Montage encastré ou apparent
5
!!
Chapter
Hoofdstuk
Kapitel
Chapitre AChapter
Hoofdstuk
Kapitel
Chapitre B
Wood structure
Plasterboard
Tiles
Wood structure
Plasterboard
Tiles
Surface mounted/ Opbouw montage/
Aufputz/ Montage apparent
Flush mounting/ Inbouw montage/
Unterputz/ Montage encastré
easy installation/ eenvoudige montage/
einfache Installation/ Installation facile
complicated assembly / complexe montage/
schwierige Installation/ Installation complexe
prefered installation/ voorkeur installatie/
gewünschte Installation/ Installation préférée

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R
A
complicated assembly / complexe montage/
schwierige Installation/ Installation complexe

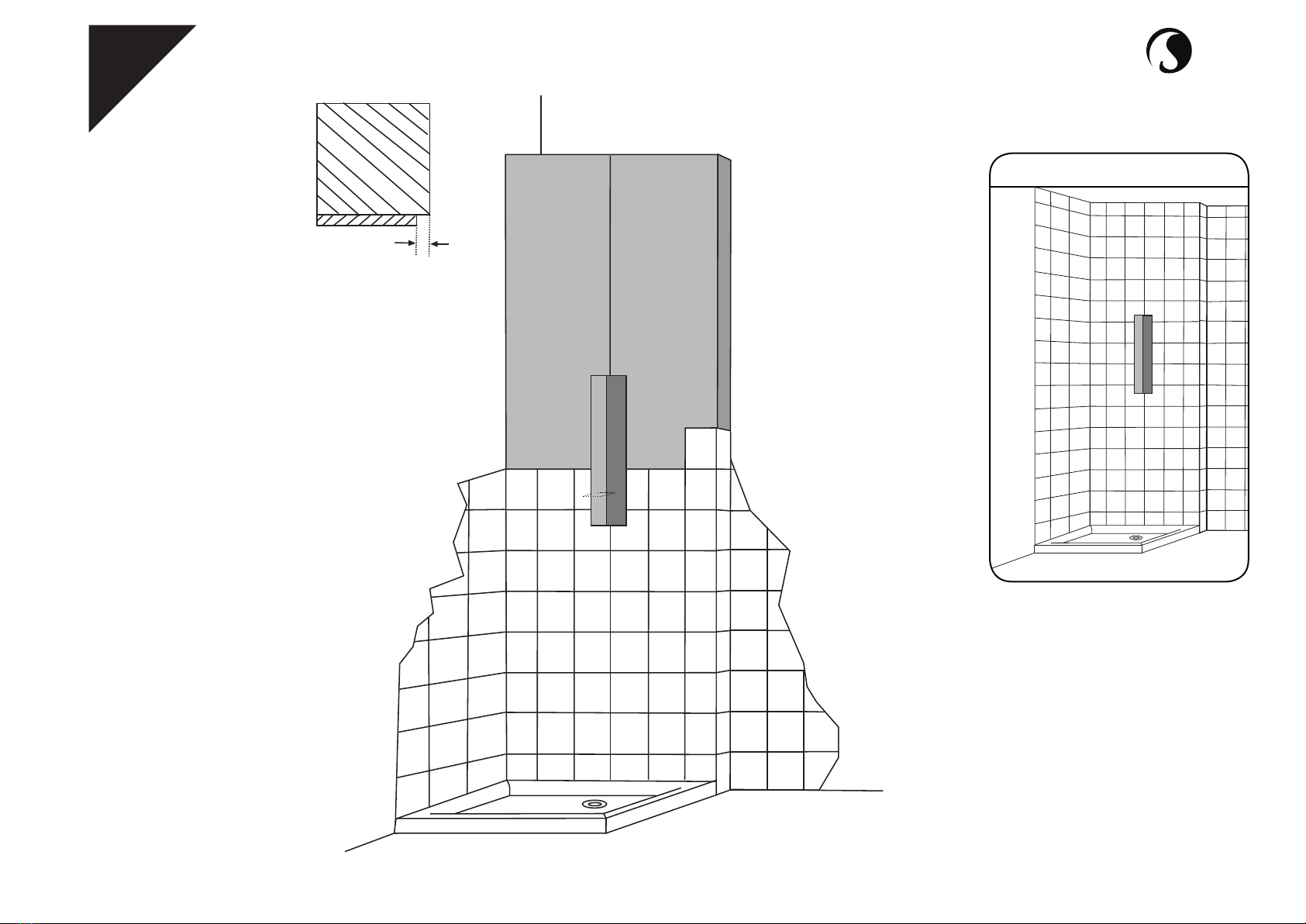

Tile the wall / Betegel de muur / Veriesen die Vorwand/ Carreler le mur
1
Wall
Tile
Tile tollerance 0 +4
- 0
Section A
Doorsnede A
Abschnitt A
Diamètre A
A
3D example/ 3D voorbeeld/ 3D
Beispiel/ exemple 3D

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R
AMounting wall frame / Monteren wandframe /
Montieren wall frame/ Montage du châssis mural
EN:Apply kit on the back side of the frame, position it in the
recess and screw the frame to te structure.
NL: Breng een rul kit aan op de achterzijde van het wandframe,
plaats het in de sparing en schroef het frame vast.
DE: Silikon auf der Rückseite des Einbaurahmens auftragen,
in die Aussparung einfügen und mit der Unterkonstrucktion
verschrauben.
FR:Appliquez du silicone sur l’envers du châssis mural, placez-le
dans l’emplacement prévu pour l’encastrement et xez le châs
sis à l’aide de vis.
2
Wall
Plasterboard
Tile
Wall frame
UP
KIT
6x
KIT
1
2
6x
!
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R

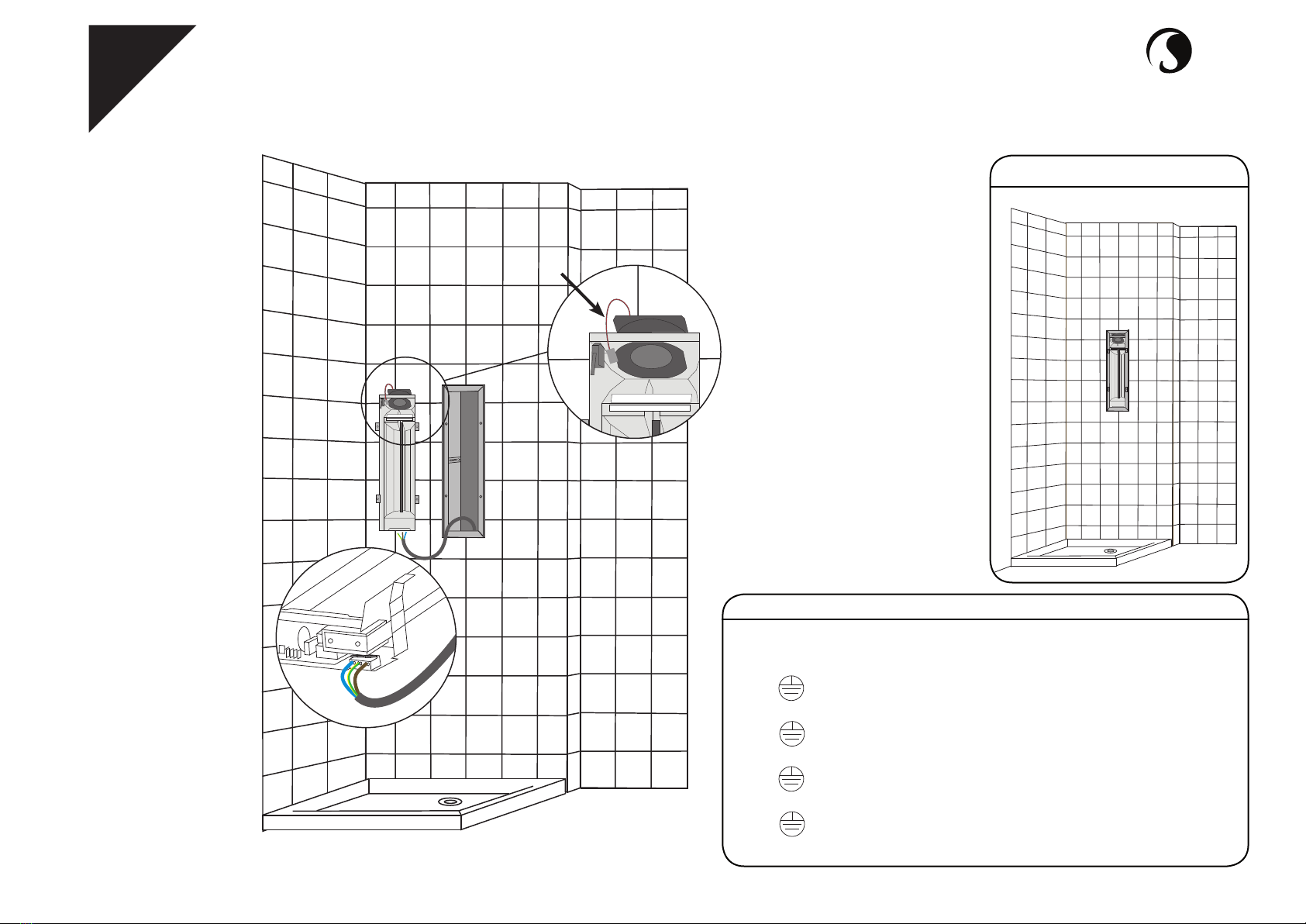

AElectrical connection / Electrische aansluiting /
Stromanschluss/ Branchement électrique
EN: Connect the pushwire terminal N= blue L= brown
= yellow/ green
NL: Sluit de kroonsteen aan. N= blauw L= bruin
= geel/ groen
DE: Stromkabel anschließen. N= blau L= braun
= gelb/ grün
FR: Branchez le domino électrique. N=bleu L=marron
= jaune/vert
3
Make sure the at cable is
at the front side!
Zorg ervoor dat de at-
cable aan de voor-zijde zit!
Stellen Sie sicher, dass das
Flachbandkabel an der
Vorderseite ist!
Assurez-vous que le câble
plat (limande) soit situé sur
le devant.
•
•
•
•
3D example/ 3D voorbeeld/ 3D
Beispiel/ exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R

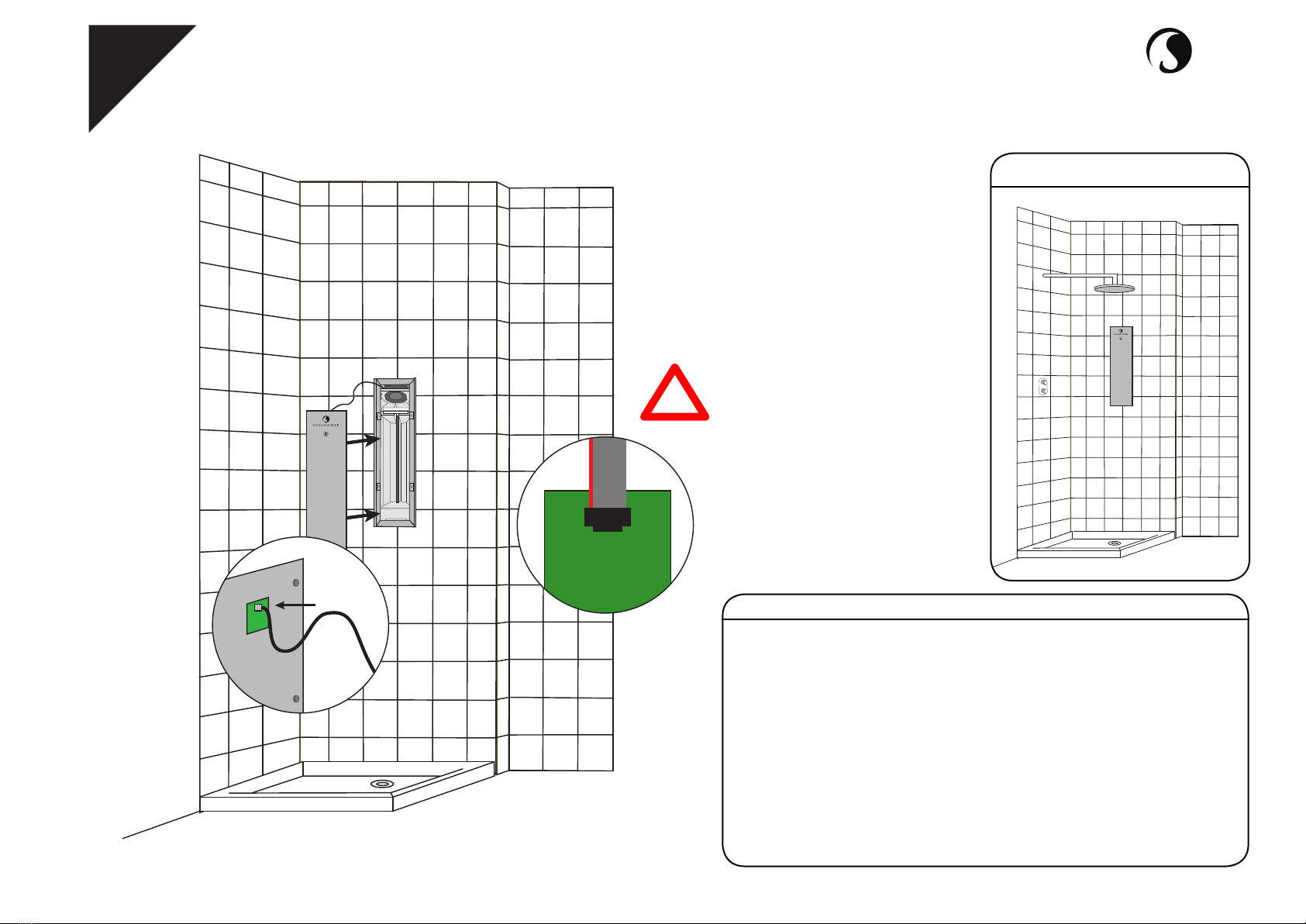

AMounting housing / Monteren behuizing /
Gehäuse montieren/ Montage du caisson
EN: Mount the reector with the 4 supplied washers and screws
NL: Monteer de reector met de 4 bijgeleverde ringen en
schroeven
DE: Befestigen Sie den Reektor mit den 4 mitgelieferten
Unterlegscheiben und Schrauben
FR: Montez le réecteur avec les 4 bagues et vis fournies
4
4x
4X 4X
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R
AMounting glass / Monteren glas /
Glasmontage/ Montage du verre
EN: Connect the connector to the backside of the glasspane and
place the glass pane in the reector. (see detail A)
NL: Sluit de connector aan op de printplaat en plaats de glasplaat
in de reector (zie detail A)
DE: Verbinden Sie den Stecker an der Rückseite der Glasscheibe
und legen Sie die Glasscheibe in den Reektor.
(Siehe Detail A)
FR: Branchez le connecteur au tableau d’afchage et placez la
plaque de verre dans le réecteur (voir détail A)
PU R E
5
P U R E
!
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL SURFACE MOUNTED Rev. G
S U N S H O W E R
A
EN: Switch on the circuit breaker or RCD in the fuse box.The
power button on the Sunshower Pure should blink green 5 times.
(do not touch the power button, the Sunshower Pure is calibrat-
ing) If the power button not blinks, check if the connector, in step
5, is mounted in the right way. If the power button blinks, the
Sunshower is ready to use.
NL: Schakel de groep of aardlekschakelaar in, in de groepenkast.
De aan/ uit toets op de Sunshower Pure moet 5x groen knipper-
en. (raak tijdens het knipperen de aan/ uit toets niets aan, de Sun-
shower Pure is aan het kalibreren). Indien de aan/ uit toets niet
knippert controleer of de connector, in stap 5, goed is gemon-
teerd. Indien de aan/ uit toets knippert dan is de Sunshower Pure
klaar voor gebruik.
DE: Schalten Sie den Schutzschalter oder RCD im Sicherungskas-
ten ein. Der Ein-/Ausschalter an der Sunshower Pure sollte blink-
en grün 5 mal. (Berühren Sie nicht den Ein/Ausschalter, Sunshow-
er Pure kalibriert) Wenn der Ein-/Ausschalter nicht blinkt, prüfen
Sie, ob der Stecker in Schritt 5, in der rechten Weise montiert ist.
Wenn die Ein/Ausschalter blinkt ist der Sunshower einsatzbereit.
FR: Branchez l’interrupteur ou le disjoncteur à la boîte à fusibles.
Le bouton marche/arrêt sur le Sunshower Pure devrait clignoter
vert 5x. (Ne touchez pas au bouton marche/arrêt, le Sun¬shower
Pure est en cours de réglage). Si le bouton marche/arrêt ne
clignote pas, vériez si le connecteur, à l’étape 5, a bien été monté.
Si le bouton marche/arrêt clignote, le Sunshower Pure est alors
prêt à l’emploi.
P U R E
P U R E
Testing installation / installatie testen /
Installationstest/ Tester l’installation
6
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL FLUSH MOUNTING Rev. G
S U N S H O W E R
BTile the wall / Betegel de muur /
Veriesen der Vorwand/ Carreler le mur
1
Wall/ wooden structure
Plaster board
Tile
Section A /
Doorsnede A /
Abschnitt A
A
205x625mm
3mm kit all around
152
+2
-2
3mm
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D

SUNSHOWER PURE INSTALLATION MANUAL FLUSH MOUNTING Rev. G
S U N S H O W E R
BWall frame / Wandframe / Einbaurahmen/ Châssis mural
EN: Kit the seam between the tiles and wall frame.
NL: Kit de naad tussen tegel en wandframe.
DE: Den Rand mit Silicon abdichten
FR: Mettre du silicone sur le joint entre le carrelage er le châssis
mural
2
6x
Wall/ wooden structure
Plaster board
Tile
KIT
1
2
6x
!
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL FLUSH MOUNTING Rev. G
S U N S H O W E R
B3 Electrical connection / Electrische aansluiting /
Stromanschluss/ Branchement électrique
EN: Connect the pushwire terminal N= blue L= brown
= yellow/ green
NL: Sluit de kroonsteen aan. N= blauw L= bruin
= geel/ groen
DE: Stromkabel anschließen. N= blau L= braun
= gelb/ grün
FR: Branchez le domino électrique. N=bleu L=marron
= jaune/vert
Make sure the at cable is
at the front side!
Zorg ervoor dat de at-
cable aan de voor-zijde zit!
Stellen Sie sicher, dass das
Flachbandkabel an der
Vorderseite ist!
Assurez-vous que le câble
plat (limande) soit situé sur
le devant.
•
•
•
•
3D example/ 3D voorbeeld/ 3D
Beispiel/ exemple 3D
Instructions/Instructies/Anleitung/ les instructions

SUNSHOWER PURE INSTALLATION MANUAL FLUSH MOUNTING Rev. G
S U N S H O W E R
B4
4x
Mounting housing / Monteren behuizing /
Gehäuse montieren/ Montage du caisson
EN: Mount the reector with the 4 supplied washers and screws
NL: Monteer de reector met de 4 bijgeleverde ringen en
schroeven
DE: Befestigen Sie den Reektor mit den 4 mitgelieferten
Unterlegscheiben und Schrauben
FR: Montez le réecteur avec les 4 bagues et vis fournies
4X 4X
Requirements/Benodigdheden/Bedarfsartikel/
Matériel nécessaire
3D example/ 3D voorbeeld/ 3D Beispiel/
exemple 3D
Instructions/Instructies/Anleitung/ les instructions
