Sven PS-220 User manual

www.sven.fi
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
Портативная акустическая
система с Bluetooth и FM-радио
PS-220

2
RUS

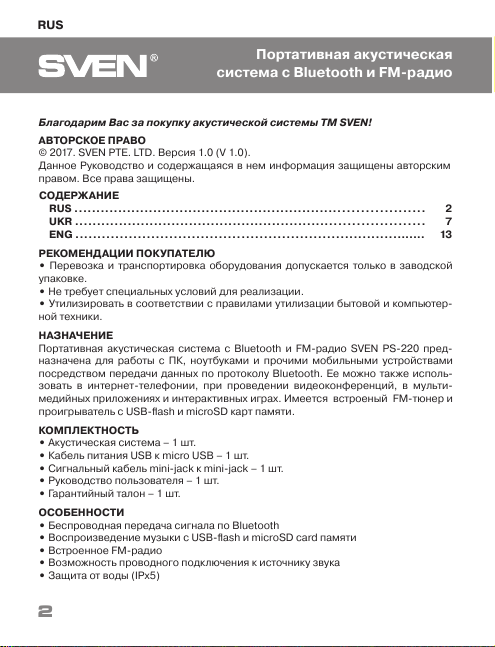

Благодарим Вас за покупку акустической системы ТМ SVEN!
АВТОРСКОЕ ПРАВО
© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).
Данное Руководство и содержащаяся в нем информация защищены авторским
правом. Все права защищены.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
• Перевозка и транспортировка оборудования допускается только в заводской
упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютер-
ной техники.
НАЗНАЧЕНИЕ
Портативная акустическая система с Bluetooth и FM-радио SVEN PS-220 пред-
назначена для работы с ПК, ноутбуками и прочими мобильными устройствами
посредством передачи данных по протоколу Bluetooth. Ее можно также исполь-
зовать в интернет-телефонии, при проведении видеоконференций, в мульти-
медийных приложениях и интерактивных играх. Имеется встроеный FM-тюнер и
проигрыватель с USB-flash и microSD карт памяти.
КОМПЛЕКТНОСТЬ
• Акустическая система – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Сигнальный кабель mini-jack к mini-jack – 1 шт.
• Руководство пользователя – 1 шт.
• Гарантийный талон – 1 шт.
ОСОБЕННОСТИ
• Беспроводная передача сигнала по Bluetooth
• Воспроизведение музыки с USB-flash и microSD card памяти
• Встроенное FM-радио
• Возможность проводного подключения к источнику звука
• Защита от воды (IPx5)
СОДЕРЖАНИЕ
RUS ...............................................................................
UKR ...............................................................................
ENG ...............................................................................
2
7
13
Портативная акустическая
система с Bluetooth и FM-радио

Устройство АС
a Переключение режимов работы: Bluetooth/Радио /Проигрыватель/AUX
(короткое нажатие);
Включения/выключения АС (длительное нажатие)
b Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
Ответ на входящий вызов. Повторное нажатие сброс входящего вызова
c Кнопка уменьшения громкости (длительное нажатие);
Переход на предыдущий трек (в режиме проигрывателя и Bluetooth);
Переход на предыдущую станцию (в режиме FM-радио)
d Кнопка увеличения громкости (длительное нажатие);
Переход на следующий трек (в режиме проигрывателя и Bluetooth);
Переход на следующую станцию (в режиме FM-радио)
e Разъем USB для подключения USB-flash
f Разъем microUSB для подключения АС к зарядному устройству, порту USB
ноутбука/ПК
g Разъем для проводного подключения к источнику сигнала
h Cлот для подключения microSD
i Индикатор режима работы

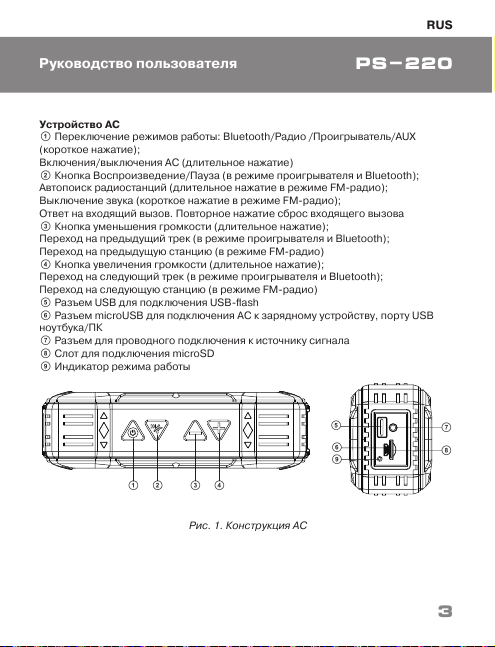

Рис. 1. Конструкция АС
RUS
3
Руководство пользователя PS-220
b
g
h
e
f
ac d
i

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
Внимание! Перед началом эксплуатации необходимо полностью зарядить
аккумулятор.
Зарядка аккумулятора АС
•Подсоедините АС кUSB-порту ПК или USB-зарядному устройству спомощью
кабеля microUSB кUSB (из комплекта). При зарядке индикатор горит красным
цветом. Индикатор горит зеленым, если аккумулятор заряжен.
•ВАС используется аккумулятор вкачестве интегральной частиоборудования,
поэтому не пытайтесь удалить его или заменить, так как это может привести кан-
нулированию гарантии или к повреждению самого устройства.
РЕЖИМЫ РАБОТЫ
Режим Bluetooth
•Беспроводная передача данных по протоколу Bluetooth позволяет подключить
АС без проводов ксовместимым устройствам. Максимальный радиус действия
передачи данных составляет 10 м. Такие препятствия, как стены, атакже другие
электронные устройства могут мешать передаче сигнала.
•Включите АС в режим Bluetooth.
•На источнике сигнала (телефон, ноутбук, смартфон ипр.) необходимо выбрать
режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN
PS-220», с которым необходимо установить соединение*.
•При удачном подключении вАС раздаётся короткий звуковой сигнал, индика-
ция режима поиска прекращается**.
Режим радио
Для улучшения качества приема радиосигнала, подключите кабель microUSB
– USB (из комплекта) квходу microUSB или cигнальный кабель mini-jack к
mini-jack (из комплекта) к входу AUX.
•Включите АС врежимe радио – нажмите кнопку aнесколько раз, пока АС не
перейдет врежим радио. Долговременное нажатие кнопки bактивирует режим
автопоиска. После завершения сканирования автоматически включится первая
найденная радиостанция. Кнопками c и d выберите нужную радиостанцию.
*Для соединения снекоторыми моделямиустройств по Bluetooth, возможно, потре-
буется ввести код «0000».
** Если изделие уже авторизовано всписке устройств источника, то повторная активация
режима поиска необязательна. Выберите имя изделия «SVEN PS-220» икоманду «под-
ключиться» на источнике сигнала.
4
RUS
Портативная акустическая
система с Bluetooth и FM-радио

RUS
Режим проигрывателя
Внимание! Файловая система носителя micro SD – FAT32. Максимальный
объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.
•При установке USB-flash или micro SD-носителя в соответствующий слот при
включенной АС, воспроизведение начнётся автоматически. С помощью кнопки
bпереключаются режимы Воспроизведение/Пауза. Кнопками c (предыдущий
трек) и d (cледующий трек) можно управлять треками.
Использование в проводном режиме (AUX)
• Подключите кабель 3.5 мм mini-jack – 3.5 мм mini-jack (из комплекта) к входу AUX,
а разъем 3.5 мм к источнику сигнала.
• Включите АС в режимe AUX – нажмите кнопку a несколько раз, пока АС не пе-
рейдет в режим AUX.
Рис. 2. Схема подключения
Разъем
USB
Розетка
Мобильное
устройство
Компьютер
Кабель питания USB к microUSB
Сигнальный кабель mini-jack к mini-jack
5
Руководство пользователя PS-220

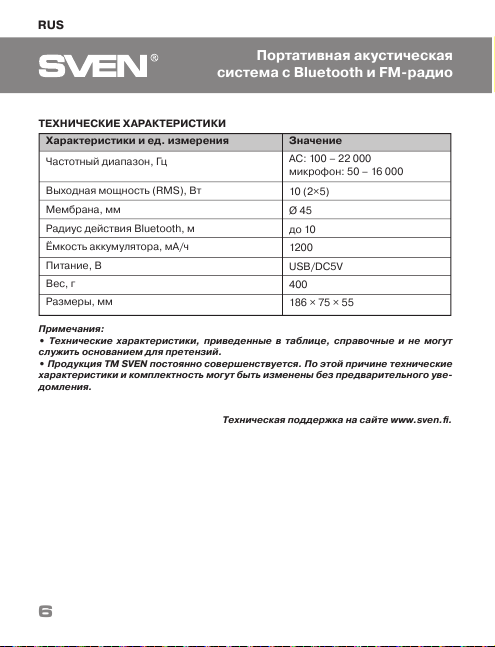

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
• Технические характеристики, приведенные в таблице, справочные и не могут
служить основанием для претензий.
• Продукция ТМ SVEN постоянно совершенствуется. По этой причине технические
характеристики и комплектность могут быть изменены без предварительного уве-
домления.
Техническая поддержка на сайтe www.sven.fi.
RUS
6
Портативная акустическая
система с Bluetooth и FM-радио
Характеристики и ед. измерения
Частотный диапазон, Гц
Выходная мощность (RMS), Вт
Мембрана, мм
Радиус действия Bluetooth, м
Ёмкость аккумулятора, мА/ч
Питание, B
Вес, г
Размеры, мм
Значение
АС: 100 – 22 000
микрофон: 50 – 16 000
10 (2×5)
Ø 45
до 10
1200
USB/DC5V
400
186 × 75 × 55

www.sven.fi
КЕРІВНИЦТВО
КОРИСТУВАЧА
Портативна акустична
система з Bluetooth та FM-радіо
PS-220

UKR
8
Портативна акустична
система з Bluetooth та FM-радіо
Дякуємо Вам за купівлю акустичної системи ТМ SVEN!
АВТОРСЬКЕ ПРАВО
© 2017. SVEN PTE. LTD. Версiя 1.0 (V 1.0).
Це Керівництво та інформація, що міститься в ньому, захищено авторським
правом. Усі права застережені.
ЗМІСТ
RUS ...............................................................................
UKR ...............................................................................
ENG ...............................................................................
2
7
13
РОЗПАКОВУВАННЯ
• Перевезення і транспортування обладнання допускається лише у заводській
упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп’ютер-
ної техніки.
ПРИЗНАЧЕННЯ
Портативна акустична система з Bluetooth та FM-радіо SVEN PS-220 призначена
для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою
передачі даних за протоколом Bluetooth. Її також можна використовувати в інтер-
нет-телефонії, під час проведення відеоконференцій, в мультимедійних додатках
та інтерактивних іграх. FM-тюнер і програвач з USB-flash и microSD-картами
пам’яті у комплекті.
КОМПЛЕКТНІСТЬ
• Акустична система – 1 шт.
• Кабель живлення USB до micro USB – 1 шт.
• Сигнальний кабель mini-jack до mini-jack – 1 шт.
• Керівництво користувача – 1 шт.
• Гарантійний талон – 1 шт.
ОСОБЛИВОСТІ
• Безпровідна передача сигналу через Bluetooth
• Відтворення музики з USB-flash та microSD card пам’яті
• Вмонтоване FM-радіо
• Можливість провідного підключення до джерела звуку
• Захист від води (IPx5)

g
h
e
f
i
Конструкція АС
a Перемикання режимів роботи: Bluetooth/FM-радіо/Програвач/AUX
(короткочасне натиснення);
Вмикання/вимикання АС (тривале натиснення)
b Кнопка Відтворення/Пауза (у режимі програвач або Bluetooth);
Автопошук радіостанцій (тривале натиснення у режимі FM-радіо);
Вимкнення звуку (короткочасне натиснення у режимі FM-радіо);
Відповідь на вхідний дзвінок. Повторне натискання скидання вхідного дзвінка
c Кнопка зменшення гучності (тривале натиснення);
Перехід на попередній трек (у режимі програвач або Bluetooth);
Перехід на попередню станцію (у режимі FM-радіо)
d Кнопка збільшення гучності (тривале натиснення);
Перехід до наступного треку (у режимі програвач, AUX або Bluetooth);
Перехід до наступної станції (у режимі FM-радіо)
e Роз’єм USB для підключення USB-flash
f Роз’єм micro USB для підключення АС до зарядного пристрою, порту USB
ноутбука/ПК
g Роз’єм для провідного підключення до джерела сигналу
h Cлот для підключення microSD
i Індикатор режиму роботи
b
ac d

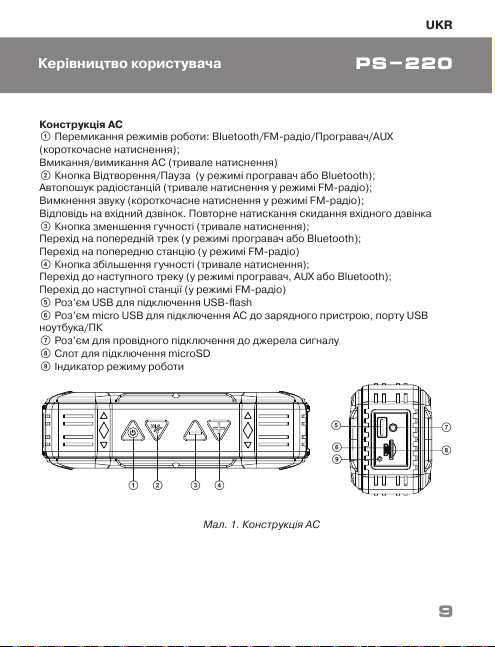

Мал. 1. Конструкція АС
UKR
Керівництво користувача
9
PS-220

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ
Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.
Заряджання акумулятора АС
•Під’єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою
кабелю microUSB до USB (з комплекту). Під час заряджання індикатор горітиме
червоним. Індикатор горить зеленим, якщо акумулятор заряджений.
•УАС використовується батарея як інтегральна частина устаткування, тому не на-
магайтесявидалити абозамінити її, оскількице може спричинити анулювання
гарантії або пошкодження пристрою.
РЕЖИМИ РОБОТИ
Режим Bluetooth
•Безпровідна передача даних за протоколом Bluetooth дає змогу підключити
АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних
становить 10 м. Такі перешкоди, як стіни, атакож інші електронні пристрої мо-
жуть завадити передачі сигналу.
•Увімкніть АС у режимі Bluetooth.
•На джерелі сигналу (телефон, ноутбук, смартфон, тощо) потрібно вибрати ре-
жимпошукупристроївBluetooth.На екранівідображатиметься найменування
«SVEN PS-220», зяким потрібно встановити з’єднання*.
•Якщо підключення вдале, вАС лунає короткий звуковий сигнал, індикація режиму
пошуку припиняється**.
Режим радіо
Для поліпшення якості прийому радіосигналу, підключіть кабель microUSB –
USB (з комплекту) до входу microUSB або сигнальний кабель mini-jack до
mini-jack (з комплекту) до входу AUX.
•Увімкніть АС врежимі радіо – натисніть кнопку aдекілька разів, поки АС не
перейде до режиму радіо. Довготривале натискання кнопки bактивує режим
автопошуку. Після завершення сканування автоматично увімкнеться перша знай-
дена радіостанція. Кнопками c і d виберіть потрібну радіостанцію.
* Для з’єднання здеякими моделями пристроїв через Bluetooth, можливо, треба буде
ввести код «0000».
** Якщо виріб вже прописано всписку пристроїв джерела звуку, то повторна активація
режиму пошуку не обов’язкова. Виберіть лишеім’явиробу «SVEN PS-220» ікоманду
«підключитися» на джерелі звуку.
10
UKR
Портативна акустична
система з Bluetooth та FM-радіо

Режим програвача
Увага! Файлова система носія micro SD — FAT32. Максимальний обсяг 32 Гб.
Не рекомендується використовувати micro SD Ultra Speed.
• При встановленні USB-flash або micro SD-носія у відповідний слот при увім-
кненній АС, відтворення почнеться автоматично. За допомогою кнопки b
перемикаються режими Відтворення / Пауза. Кнопками c (попередній трек) і d
(наступний трек) можна управляти треками.
Використання у провідному режимі (AUX)
• Підключіть кабель 3,5 мм mini-jack – 3,5 мм mini-jack (з комплекту) до входу
AUX, а роз’єм 3,5 мм до джерела сигналу.
Мал. 2. Схема підключення
Роз’єм
USB
Розетка
Мобільний
пристрій
Комп’ютер
Кабель живлення USB до microUSB
Сигнальний кабель mini-jack до mini-jack
UKR
Керівництво користувача
11
PS-220

UKR
12
Портативна акустична
система з Bluetooth та FM-радіо
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Примітки:
• Наведені в таблиці технічні характеристики є довідковими і не можуть бути під-
ставою для претензій.
• Продукція ТМ SVEN постійно удосконалюється. З цієї причини технічні характе-
ристики та комплектність можуть бути змінені без попереднього повідомлення.
Технічна підтримка на сайті www.sven.fi.
Характеристики та одиниці виміру
Частотний діапазон, Гц
Вихідна потужність (RMS), Вт
Мембрана, мм
Радіус дії Bluetooth, м
Ємність акумулятора, мА / год
Живлення, B
Вага, г
Розміри, мм
Значення
АС: 100 – 22 000
мікрофон: 50 – 16 000
10 (2×5)
Ø 45
до 10
1200
USB/DC5V
400
186 × 75 × 55

www.sven.fi
USER’S MANUAL
Портативная акустическая
система с Bluetooth и FM-радио
Portable Speaker System
with Bluetooth and FM-radio
PS-220

UNPACKING
• Shipping and transportation equipment is permitted only in the original container.
• Does not require special conditions for realization.
• Dispose of in accordance with regulations for the disposal of household and
computer equipment.
APPLICATION
SVEN PS-220 portable multimedia speaker system with Bluetooth and FM-radio is
designed for operation with PC, notebooks and other mobile devices by means of data
transfer via Bluetooth protocol. They can be also used in internet telephony, during video
conferences, in multimedia applications, in interactive games. FM-tuner and the player
with USB-flash и microSD-cards are included.
PACKAGE CONTENTS
• Speaker system – 1 pc
• Power cable USB to micro USB – 1 pc
• Mini-jack to mini-jack signal cable – 1 pc
• User’s Manual – 1 pc
• Warranty card – 1 pc
SPECIAL FEATURES
• Bluetooth wireless signal transmission
• Built-in player for audio files from USB-flash and microSD card
• Built-in FM tuner
• Wired connection
• Waterproof (IPx5)
ENG
14
Portable Speaker System
with Bluetooth and FM-radio
Congratulations on your purchase of the SVEN speaker system!
COPYRIGHT
© 2017. SVEN PTE. LTD. Version 1.0 (V 1.0).
This Manual and information contained in it are copyrighted. All rights reserved.
CONTENTS
RUS ...............................................................................
UKR ...............................................................................
ENG ...............................................................................
2
7
13

g
h
e
f
i

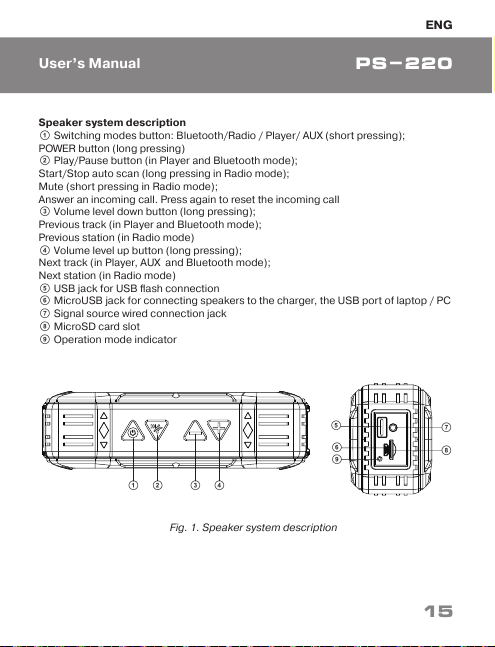

Speaker system description
a Switching modes button: Bluetooth/Radio / Player/ AUX (short pressing);
POWER button (long pressing)
b Play/Pause button (in Player and Bluetooth mode);
Start/Stop auto scan (long pressing in Radio mode);
Mute (short pressing in Radio mode);
Answer an incoming call. Press again to reset the incoming call
c Volume level down button (long pressing);
Previous track (in Player and Bluetooth mode);
Previous station (in Radio mode)
d Volume level up button (long pressing);
Next track (in Player, AUX and Bluetooth mode);
Next station (in Radio mode)
e USB jack for USB flash connection
f MicroUSB jack for connecting speakers to the charger, the USB port of laptop / PC
g Signal source wired connection jack
h MicroSD card slot
i Operation mode indicator
b
ac d
Fig. 1. Speaker system description
ENG
15
User’s Manual PS-220

CONNECTION AND OPERATION
Attention! The built-in battery must be charged completely prior to the
application.
Speaker system battery charging
•Connect speaker system to a USB port of PC or USB charger using microUSB to
USB cable (included). During battery charging the indicator is red. Indicator lights
green when the battery is charged.
•The battery is used in the speaker system as an integral part of the device, therefore
do not try to extract or replace it, because this can result in the warranty cancellation
or the device damage.
OPERATION MODES
Bluetooth mode
•Wireless data transfer via the Bluetooth protocol enables to connect speaker system
to compatible devises. Maximum radius of action of data transfer is 10 m. Such
obstacles as walls or other electronic devices can interfere with the signal transfer.
•Turn on the speakers in Bluetooth mode.
•It is necessary to select the search mode of devices with Bluetooth on a signal
source (telephone, notebook, smartphone, etc.). «SVEN PS-220» massage will be
displayed on the screen which is to be connected to*.
•When connection is successful, there will be a short beep and the indication of the
search mode on speaker system is over**.
Radio mode
To improve the reception quality of the radio signal, connect the cable microUSB –
USB (included) to the input microUSB or the mini-jack to the mini-jack signal cable
(included) into the input AUX.
•Turn on the speaker system – press button aseveral times until speaker system
does not go to radio mode. Long press of a button bactivates auto search mode.
After scanning completion, the first scanned radio station will start to operate
automatically. With buttons cand dselect a desired radio station.
* You might have to enter “0000” code to connect some models of devices via Bluetooth.
** If the item has been already registered in the device list of a source, then the second search
mode activation is not obligatory. Choose the item name «SVEN PS-220» and the “connect”
command on the source.
16
ENG
Portable Speaker System
with Bluetooth and FM-radio

ENG
User’s Manual
Player mode
Attention! The file system of a micro SD carrier is FAT32. Maximum volume is 32
GB. It is not recommended to use the micro SD Ultra Speed.
•The system will enter the Player mode automatically when a carrier USB-flash or
micro SD is connected to corresponding ports. Use button bto switch between Play
/ Pause modes. You can control tracks by using buttons c(previous track) and d
(next track).
The use in the wired mode (AUX)
•To connect the speakers to an additional signal source use a AUX connector and
3.5 mm mini-jack signal cable (not included).
•To turn on the speakers into the AUX mode –press the button aseveral times until
the speaker switches to the AUX mode.
Fig. 2. Connection diagram
USB jack
Socket
Mobile
device
PC
USB to microUSB Power cable
Mini-jack to mini-jack signal cable
17
PS-220

ENG
18
Portable Speaker System
with Bluetooth and FM-radio

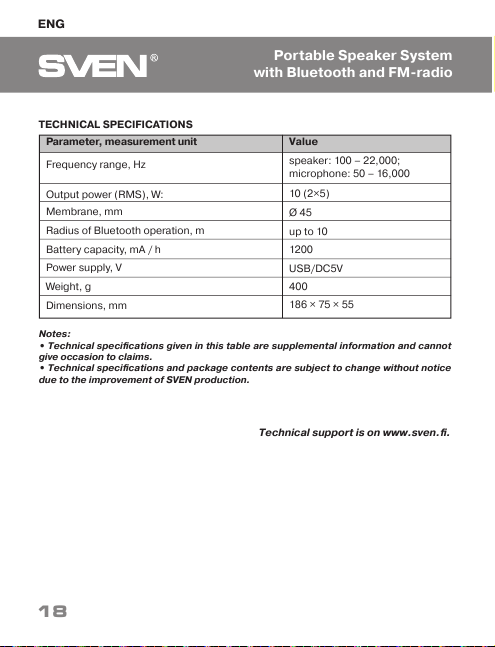

TECHNICAL SPECIFICATIONS
Notes:
• Technical specifications given in this table are supplemental information and cannot
give occasion to claims.
• Technical specifications and package contents are subject to change without notice
due to the improvement of SVEN production.
Parameter, measurement unit
Frequency range, Hz
Output power (RMS), W:
Membrane, mm
Radius of Bluetooth operation, m
Battery capacity, mA / h
Power supply, V
Weight, g
Dimensions, mm
Value
speaker: 100 – 22,000;
microphone: 50 – 16,000
10 (2×5)
Ø 45
up to 10
1200
USB/DC5V
400
186 × 75 × 55
Technical support is on www.sven.fi.

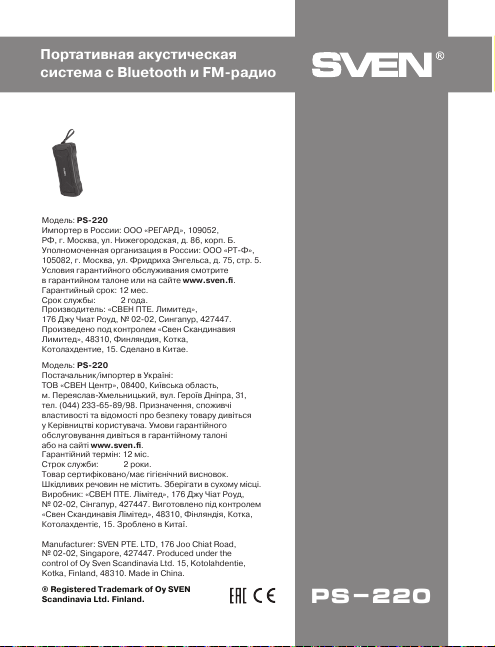

Портативная акустическая
система с Bluetooth и FM-радио
Модель: PS-220
Импортер в России: ООО «РЕГАРД», 109052,
РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.
Уполномоченная организация в России: ООО «РТ-Ф»,
105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.
Условия гарантийного обслуживания смотрите
в гарантийном талоне или на сайте www.sven.fi.
Гарантийный срок: 12 мес.
Срок службы: 2 года.
Производитель: «СВЕН ПТЕ. Лимитед»,
176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.
Произведено под контролем «Свен Скандинавия
Лимитед», 48310, Финляндия, Котка,
Котолахдентие, 15. Сделано в Китае.
Модель: PS-220
Постачальник/імпортер в Україні:
ТОВ «СВЕН Центр», 08400, Київська область,
м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31,
тел. [phone]. Призначення, споживчі
властивості та відомості про безпеку товару дивіться
у Керівництві користувача. Умови гарантійного
обслуговування дивіться в гарантійному талоні
або на сайті www.sven.fi.
Гарантійний термін: 12 міс.
Строк служби: 2 роки.
Товар сертифіковано/має гігієнічний висновок.
Шкідливих речовин не містить. Зберігати в сухому місці.
Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,
№ 02-02, Сінгапур, 427447. Виготовлено під контролем
«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,
Котолахдентіє, 15. Зроблено в Китаї.
Manufacturer: SVEN PTE. LTD, 176 Joo Chiat Road,
№ 02-02, Singapore, 427447. Produced under the
control of Oy Sven Scandinavia Ltd. 15, Kotolahdentie,
Kotka, Finland, 48310. Made in China.
® Registered Trademark of Oy SVEN
Scandinavia Ltd. Finland. PS-220
