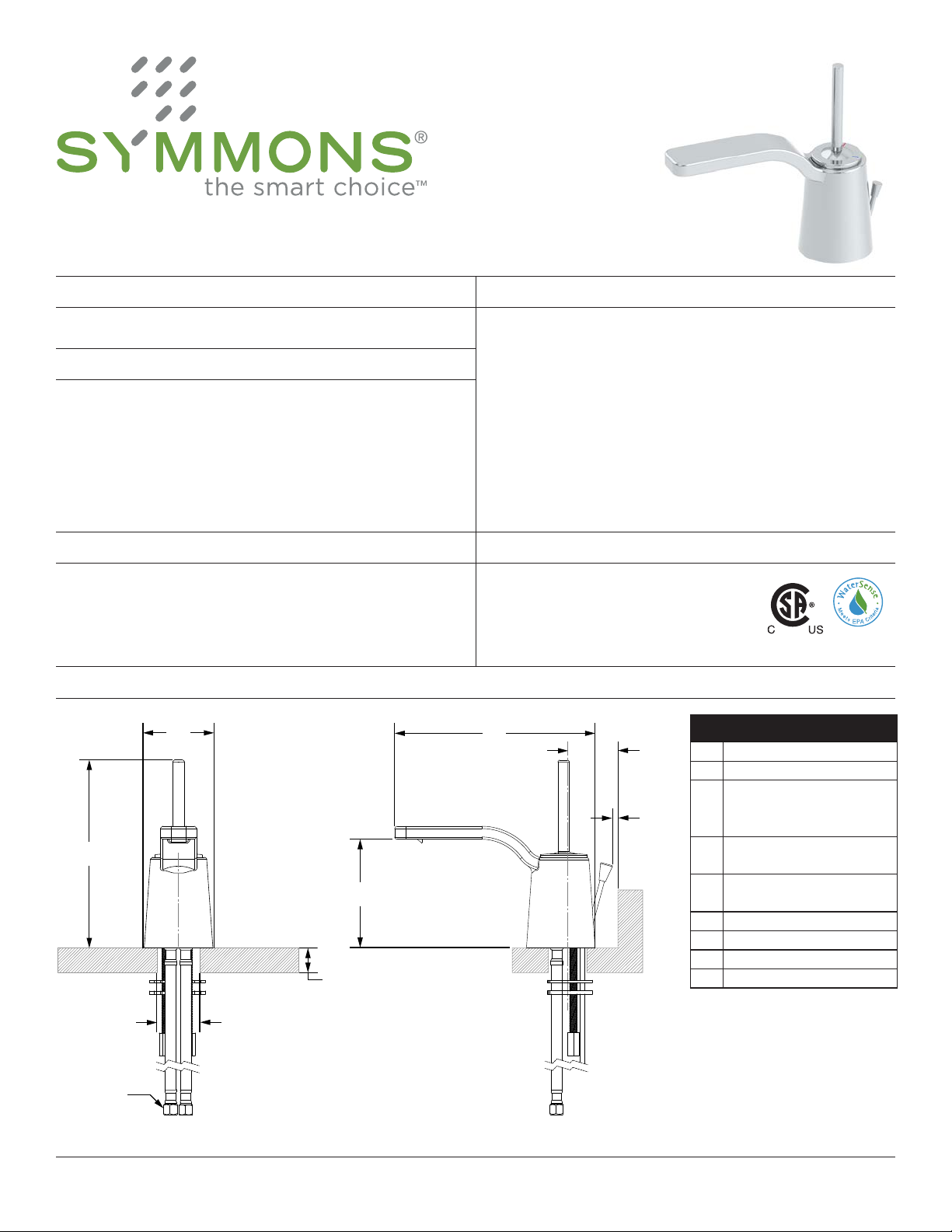

Symmons SLS-0142-1.5 Manual

Model Number Specification
Dimensions
Warranty
Limited Lifetime - to the original end purchaser in
consumer installations.
5 Years - for commercial installations.
Refer to www.symmons.com/warranty for complete
warranty information.
Single handle joystick faucet with red & blue indicators
featuring single hole mounting conguration. Includes
ceramic cartridge, 25” stainless steel braided hoses with
3/8” compression ttings, metal drain assembly and
1.5 gpm (5.7 L/min) ow regulator. Components made
from brass and nonmetallic materials plated in standard
polished chrome nish.
Single Handle Joystick Faucet
Operation & Maintenance Manual
SLS-0142-1.5
Measurements
A Ø 2 3/8”, 60 mm
B 6 1/2”, 165 mm
CDeck Thickness Ref.
Max. 1 3/8”, 35 mm
DHole Size
Max. Ø 1 1/2”, 38 mm
E3/8” compression tting
F 3 3/4”, 95 mm
G 6 7/8”, 175 mm
H 2 1/4”, 57 mm
I Min. 3/4”, 19 mm
Note: Dimensions subject to change without notice.
SLS-0142-1.5 Single Handle Joystick Faucet
Note: Append appropriate -sufx to model number.
Modifications
CC
DD
EE
AA GG
FF
BB
HH
II
-0.5 0.5 gpm (1.9 L/min) flow regulator
-1.0 1.0 gpm (3.8 L/min) flow regulator
-2.2 2.2 gpm (8.3 L/min) flow regulator
Compliance
-ASME A112.18.1/CSA B125.1
-NSF/ANSI 61.9, NSF/ANSI 372
-WaterSense 1.5 gpm (5.7 L/min) Certied by
CSA Group
WARNING: This product can expose you to chemicals
including lead, which is known to the state of California to
cause cancer, birth defects, or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.

2
Parts Breakdown
Replacement Parts
Item Description Part Number
A Joystick Handle RL-255
B Red/Blue Indicator RL316
E Lift Rod RL-256
G Cartridge RL-257
I
Flow Regulator, 1.5 gpm
Flow Regulator, 0.5 gpm
Flow Regulator, 1.0 gpm
Flow Regulator, 2.2 gpm
RO-011
RO-011-0.5
RO-011-1.0
RO-011-2.2
J
K
L
M
Mounting Hardware RL-237
N Metal Drain Assembly RL-154LR
A
B
C
E
D
F
G
I
H
J
K
M
L
N
N1
N2
N3
N4
N5
N7
N6
N9
N8
N10
N11
N12
N13
N14
N15
N16
Tools Required
Allen Wrench (5/64")
Plumber Putty
Plumber Tape
Socket Wrench (1-1/8")
PLUMBER
PUTTY

3

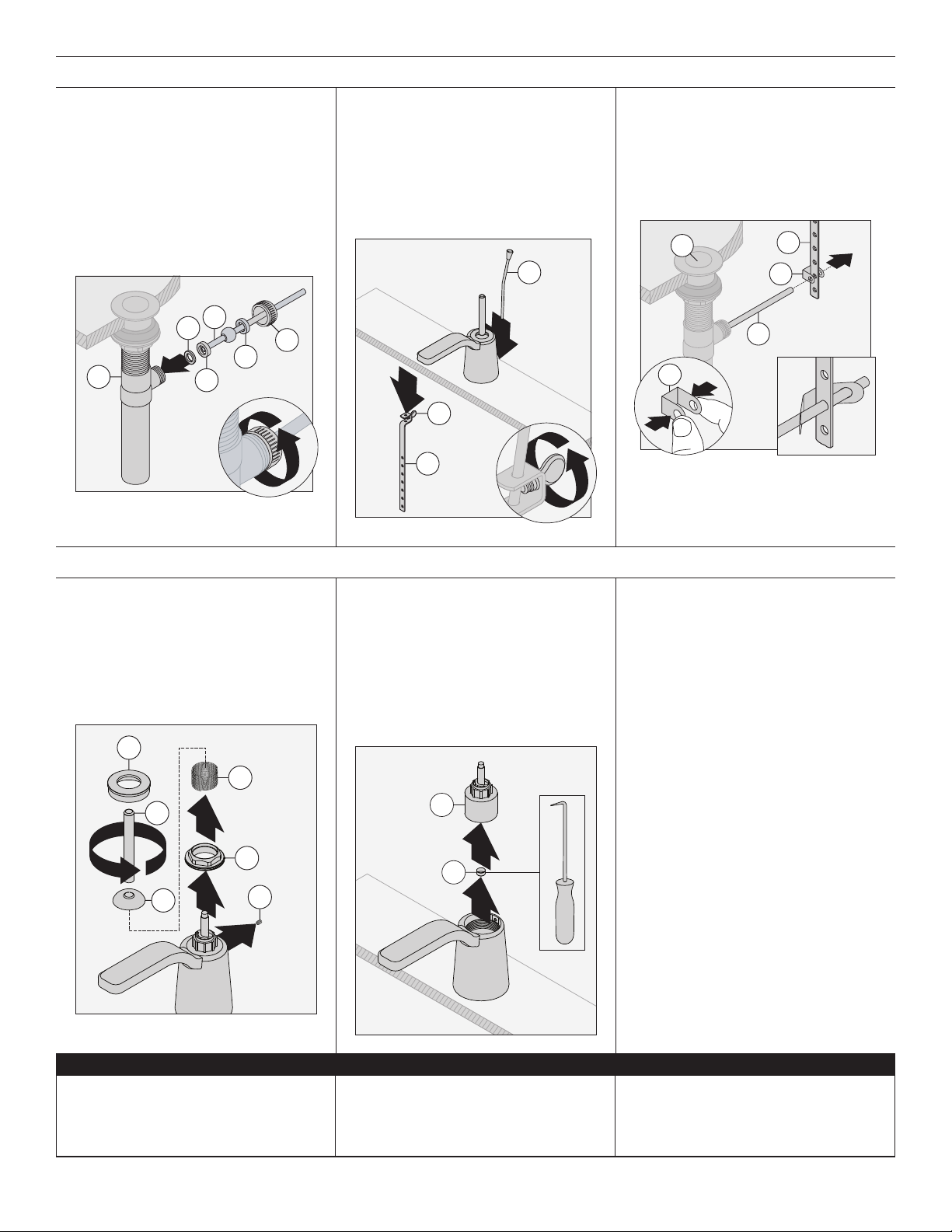

Installation
If replacing an older faucet
ensure water supply is turned
OFF before removing, then
turn faucet control valve ON to
relieve water pressure.
J
1) Insert hoses from faucet body
and threaded rods (J) through
mounting sink hole.
2) Install mounting nuts (M), rubber
washer (K) and metal washer (L) to
threaded rods (J). Turn mounting
nuts clockwise to secure body to
deck surface.
11
2
J
K
L
M
1
2
3
N2
N3
N4
N5
N6
N7
4) Insert ange (N2) into drain
opening (N3 gasket optional if
plumber putty is used). From
below, attach gasket (N4),
washer (N5), ange nut (N6) and
drain body (N7) to ange (N2) (2-3
turns until hand tight).
Note: Make sure drain cavity (on
drain body) faces rear of sink.
5) Apply plumber tape to tail piece
(N9) and attach to drain body (N7).
From below, tighten ange nut (N6)
to secure drain assembly. DO NOT
overtighten.
N1
N2
3) Attach supply lines to shut-off
valves and hand tighten. Using a
wrench, nish with one half-turn.
DO NOT overtighten.
11
2
HOT water supply line is on
right side of faucet.
1
N6
N7
N9
2
6) Insert stopper (N1) into ange (N2)
and rotate to desired position.
Non Removable
Removable
PLUMBER
PUTTY

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2019 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3184 REV C ■090619
Installation
7) Insert pivot rod (N12) into drain
body (N7) against gasket (N8)
and inner seat (N10). Install outer
seat (N11) against pivot ball and
secure assembly by tightening
retaining nut (N13).
1
2
N7
N8 N12
N10
N11
N13
Maintenance
Troubleshooting Chart
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
8) Insert lift rod (E) into back of
faucet. From below, attach clevis
strap (N15) to lift rod (E). Tighten
thumb screw (N16) to secure.
2
1
3
E
N16
N15
9) With stopper (N1) closed, insert
pivot rod (N12) into clevis strap
(N15) at desired height. Secure
with spring clip (N14).
N15
N14
N12
N1
N14
1) Remove cap screw (H), cap (B),
handle (A), dome (C) and spring (D)
from faucet. Remove compression
nut (F) using 1 1/8” deep socket.
2) Remove cartridge (G) and inspect
for debris. Replace if necessary.
Using an angled mini pick,
remove ow regulator (I) and
inspect for debris. Replace if
necessary.
3) Install ow regulator and cartridge
following steps 1 & 2 in reverse.
D
F
H
2
1
B
A
C
3
2
1
G
I

Número de modelo Especificación
Dimensiones
Garantía
Vida útil limitada - al comprador nal original en las
instalaciones del consumidor.
5 años- para instalaciones comerciales
Consulte www.symmons.com/warranty para obtener
información completa sobre la garantía.
Grifo monomando con una manija con indicadores rojo
y azul con conguración de montaje en un sólo agujero.
Incluye cartucho cerámico, mangueras trenzadas de acero
inoxidable de 25 pulg. con conectores de compresión de
3/8 pulg., conjunto de desagüe metálico y regulador de
caudal de 1.5 gpm (5.7 L/min). Componentes fabricados
con latón y materiales no metálicos con acabado chapado
de cromo pulido estándar.
Grifo monomando con una manija
Manual de funcionamiento y mantenimiento
SLS-0142-1.5
Medidas
A Ø 2 3/8”, 60 mm
B 6 1/2”, 165 mm
C
Referencia máx. del
grosor de la cubierta
1 3/8”, 35 mm
DTamaño máx. del oricio
Ø 1 1/2”, 38 mm
EConector de
compresión de 3/8"
F 3 3/4”, 95 mm
G 6 7/8”, 175 mm
H 2 1/4”, 57 mm
I Mín. 3/4”, 19 mm
Nota: Las dimensiones pueden cambiar sin previo aviso.
SLS-0142-1.5 Grifo monomando con una manija
Nota: Anexar la -terminación apropiada al número
de modelo.
Modificaciones
CC
DD
EE
AA GG
FF
BB
HH
II
-0.5 Regulador de caudal de 0.5 gpm (1.9 L/min)
-1.0 Regulador de caudal de 1.0 gpm (3.8 L/min)
-2.2 Regulador de caudal de 2.2 gpm (8.3 L/min)
Cumplimiento
-ASME A112.18.1/CSA B125.1
-NSF/ANSI 61.9, NSF/ANSI 372
-WaterSense 1.5 gpm (5.7 L/min) Certied by
CSA Group

6
Desglose de piezas
Repuestos
Artículo Descripción Número de pieza
AManija de
monomando RL-255
B Indicador rojo y azul RL316
EVarilla de
levantamiento RL-256
G Cartucho RL-257
I
Regulador de
caudal, 1.5 gpm
Regulador de
caudal, 0.5 gpm
Regulador de
caudal, 1.0 gpm
Regulador de
caudal, 2.2 gpm
RO-011
RO-011-0.5
RO-011-1.0
RO-011-2.2
J
K
L
M
Hardware de
montaje RL-237
NEnsamble del
desagüe metálico RL-154LR
A
B
C
E
D
F
G
I
H
J
K
M
L
N
N1
N2
N3
N4
N5
N7
N6
N9
N8
N10
N11
N12
N13
N14
N15
N16
Herramientas requeridas
Llave Allen (5/64")
Masilla de plomero
Cinta de teón
Llave de cubo (1-1/8")
MASILLA DE
PLOMERO

7
Instalación
Si está reemplazando otro
grifo, asegúrese de que el
suministro de agua esté
CERRADO antes de quitarlo, luego
ABRA la válvula de control del grifo
para liberar la presión de agua.
J
1) Inserte las mangueras del cuerpo
del grifo y las varillas roscadas (J)
a través del agujero de montaje.
2) Instale las tuercas de montaje
(M), la arandela de goma (K) y la
arandela metálica (L) en las varillas
roscadas (J). Gire las tuercas
de montaje en el sentido de las
manecillas del reloj para sujetar el
cuerpo a la supercie de la base.
11
2
J
K
L
M
1
2
3
N2
N3
N4
N5
N6
N7
4) Inserte la brida (N2) en el oricio
de desagüe (el empaque N3 es
opcional si se usa masilla de
plomero). Desde abajo, sujete el
empaque (N4), la arandela (N5), la
tuerca con brida (N6) y el cuerpo
del desagüe (N7) a la brida (N2)
(2 o 3 vueltas con la mano hasta
que quede apretado).
Nota:Asegúrese de que la cavidad
del drenaje (en el cuerpo del
drenaje) esté volteando hacia
la parte trasera del lavabo.
5) Aplique cinta de teón al tubo
inferior (N9) y conéctelo al cuerpo
del desagüe (N7). Desde abajo,
apriete la tuerca con brida (N6) para
sujetar el conjunto del desagüe. NO
apriete demasiado.
N1
N2
3) Conecte las líneas de suministro
con las válvulas de cierre y
apriete con la mano. Utilizando
una llave, termine con media
vuelta. NO apriete demasiado.
11
2
La línea de suministro de
agua CALIENTE está en el
lado derecho del grifo.
1
N6
N7
N9
2
6) Inserte el tapón (N1) en la brida
(N2) y gírelo hasta la posición
deseada.
OPCIONAL No removible
Removible
MASILLA DE
PLOMERO

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Teléfono: [phone] ■ Fax: [phone]
Copyright © 2019 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3184 REV C ■090619
Instalación
7) Inserte la varilla de pivote (N12)
en el cuerpo del drenaje (N7)
contra el empaque (N8) y el
soporte interior (N10). Instale
el soporte exterior (N11) contra
la bola del pivote y sujete el
conjunto apretando la tuerca de
retención (N13).
1
2
N7
N8 N12
N10
N11
N13
Mantenimiento
Gráfico de resolución de problemas
El acabado se está manchando.
Las partículas en el suministro
de agua pueden provocar que
el agua manche el acabado.
Limpie el área con acabado con un
paño suave, usando jabón suave y
agua o un limpiador no abrasivo, y
luego enjuague rápidamente con agua.
8) Inserte la varilla de elevación
(E) en la parte trasera del grifo.
Desde abajo, sujete la barra con
horquilla (N15) a la varilla de
elevación (E). Apriete el tornillo de
mano (N16) para sujetarlo.
2
1
3
E
N16
N15
9) Con el tapón (N1) cerrado, inserte
la barra de pivote (N12) en la
barra con horquilla (N15) a la
altura deseada. Sujete con el clip
de resorte (N14).
N15
N14
N12
N1
N14
1) Quite el tornillo de la cubierta (H),
la cubierta (B), la manija (A), el
domo (C) y el resorte (D) del grifo.
Quite la tuerca de compresión
(F) usando un dado de 1 1/8" de
profundidad.
2) Retire el cartucho (G) e
inspecciónelo para detectar
residuos. Cámbielo si es necesario.
Usando herramienta de picking
en ángulo, quite el regulador de
caudal (I) e inspecciónelo para
detectar residuos. Cámbielo si es
necesario.
3) Instale el regulador de caudal y el
cartucho siguiendo los pasos 1 y
2 en el orden contrario.
D
F
H
2
1
B
A
C
3
2
1
G
I

Numéro de modèle Spécifications
Dimensions
Garantie
Garantie à vie limitée–à l'acheteur initial pour les
installations du consommateur.
5 ans–pour des installations commerciales.
Se reporter au site www.symmons.com/warranty pour
des informations complètes concernant la garantie.
Robinet mitigeur Joystick livré avec pastilles rouge et bleue
pour conguration de montage à un seul trou. Comprend
une cartouche céramique, des tuyaux en acier tressés de
25po avec des raccords de compression de 3/8po, un
ensemble de bonde de vidange métallique et un régulateur
de débit de 1,5 gpm (5,7 L/min). Composants en laiton et
matériaux non métalliques au ni chrome poli standard.
Robinet mitigeur Joystick
Manuel d’utilisation et d’entretien
SLS-0142-1.5
Mesures
A Ø23/8po, 60mm
B 61/2 po, 165mm
C
Épaisseur de référence
max. du comptoir
13/8po, 35mm
DTaille max. du trou
Ø11/2po, 38mm
ERaccord de
compression de 3/8po
F 33/4po, 95mm
G 67/8po, 175mm
H 21/4po, 57mm
I Min. 3/4po, 19mm
Remarque: Les dimensions sont sujet à changer sans préavis.
SLS-0142-1.5 Robinet mitigeur Joystick
Remarque: Juxtaposer le -sufxe approprié au
numéro de modèle.
Modifications
CC
DD
EE
AA GG
FF
BB
HH
II
-0.5 Régulateur de débit de 0,5gpm (1,9L/min)
-1.0 Régulateur de débit de 1,0gpm (3,8L/min)
-2.2 Régulateur de débit de 2,2gpm (8,3L/min)
Conformité
-ASME A112.18.1/CSA B125.1
-NSF/ANSI 61.9, NSF/ANSI 372
-WaterSense 1,5gpm (5,7L/min) Certied by
CSA Group

10
Liste des pièces
Pièces de rechange
Article Description Numéro de pièce
A Manche du joystick RL-255
BIndicateur rouge
et bleu RL316
E Tige de levage RL-256
G Cartouche RL-257
I
Régulateur de
débit, 1,5gpm
Régulateur de
débit, 0,5gpm
Régulateur de
débit, 1,0gpm
Régulateur de
débit, 2,2gpm
RO-011
RO-011-0.5
RO-011-1.0
RO-011-2.2
J
K
L
M
Pièces de montage RL-237
NBonde de
vidange métallique RL-154LR
A
B
C
E
D
F
G
I
H
J
K
M
L
N
N1
N2
N3
N4
N5
N7
N6
N9
N8
N10
N11
N12
N13
N14
N15
N16
Outils requis
Clé Allen (5/64 po)
Mastic de plombier
Ruban de plombier
Clé à douille (1-1/8po)
MASTIC DE
PLOMBIER

11
Installation
En cas de remplacement
d'un ancien robinet, s'assurer
que l'alimentation en eau
est coupée avant de l'enlever, puis
ouvrir le robinet pour faire retomber
la pression de l'eau.
J
1) Faire passer les tuyaux du robinet
et les tiges letées (J) dans le trou
de montage du lavabo.
2) Enler les écrous de montage
(M), la rondelle en caoutchouc (K)
et la rondelle métallique (L) sur
les tiges letées (J). Tourner les
écrous de montage dans le sens
horaire pour xer le corps à la
surface du comptoir.
11
2
J
K
L
M
1
2
3
N2
N3
N4
N5
N6
N7
4) Introduire la bride (N2) dans
l'orice de vidange (le joint N3 est
facultatif si l'on utilise du mastic
de plombier). Par le dessous,
xer le joint (N4), la rondelle
(N5), l'écrou de la bride (N6) et
la bonde vidange (N7) à la bride
(N2) (visser 2-3 tours pour serrer
sufsamment à la main).
Remarque: S'assurer que l'orice
de vidange (sur le
corps de la bonde)
est orienté vers
l'arrière de l'évier.
5) Appliquer du ruban de plombier sur
la queue du tuyau (N9) et l'introduire
dans la bonde de vidange (N7). Par
le dessous, serrer l'écrou de la bride
(N6) pour xer la bonde de vidange.
NE PAS visser trop fort.
N1
N2
3) Enler les soupapes d'arrêt sur les
tubes d'alimentation et les serrer à
la main. A l'aide d'une clé, nir de
serrer en vissant d'un demi-tour.
NE PAS visser trop fort.
11
2
La conduite d'alimentation
en eau CHAUDE se trouve du
côté droit du robinet.
1
N6
N7
N9
2
6) Insérer le butoir (N1) dans la
bride (N2) et le faire tourner à
la bonne position.
FACULTATIF Inamovible
Amovible
MASTIC DE
PLOMBIER

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Téléphone: (800)796-6667 ■ Télécopieur: [phone]
Copyright © 2019 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3184 RÉV C ■090619
Installation
7) Insérer le pivot (N12) dans la
bonde de vidange (N7) contre
le joint (N8) et le siège intérieur
(N10). Installer le siège extérieur
(N11) contre la rotule de pivot et
xer l'ensemble en serrant l'écrou
de serrage (N13).
1
2
N7
N8 N12
N10
N11
N13
Entretien
Tableau de résolution des problèmes
Le ni est tâché. Les éléments présents dans l'eau
peuvent causer des tâches sur le ni.
Nettoyer la zone avec un chiffon doux
en employant de l'eau et du détergent
doux ou un nettoyant non abrasif et
rincer rapidement à l'eau.
2
1
3
E
N16
N15
9) Avec le butoir (N1) fermé, insérer
le pivot (N12) dans la courroie
de la tige de levage (N15) à
la hauteur désirée. Fixer avec
l'attache à ressort (N14).
N15
N14
N12
N1
N14
3) Installer le régulateur de débit
et la cartouche en exécutant les
étapes 1 et 2 en ordre inverse.
D
F
H
2
1
B
A
C
3
2
1
G
I
8) Insérer la tige de levage (E) à
l'arrière du corps du robinet. Par
le dessous, attacher la courroie de
la tige de levage (N15) à la tige de
levage (E). Serrer le vis à oreilles
(N16) an de xer le tout en place.
2) Retirer et inspecter la cartouche
(G) an de détecter la présence de
débris. Remplacer au besoin. A
l'aide crochet à 90 degrés, retirer le
régulateur de débit (I) et l'examiner
pour détecter d'éventuels débris.
Remplacer au besoin.
1) Retirer la vis du capuchon (H),
le capuchon (B), la poignée
(A), le dôme (C) et le ressort
(D) du robinet. Retirer l'écrou à
compression (F) à l'aide d'une
douille longue de 1 1/8".
