System air 392-10/B User manual

Spiskåpa 392–10/B
Emhætte 392–10/B
Cooker hood 392–10/B
Kjøkkenhette 392–10/B
SSVV BBrruukkssaannvviissnniinngg
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av luftflöden .................. 7
Användning ..................................... 8
Service och garanti ......................... 9
DDAA BBeettjjeenniinnggssvveejjlleeddnniinngg
Sikkerhedsforskrifter .................... 10
Installation .................................... 11
ustering af luftflow ...................... 14
Betjening ...................................... 15
Service og garanti ......................... 16
GGBB UUsseerr iinnssttrruuccttiioonnss
Safety Instructions ....................... 17
Installation .................................... 18
Adjusting air flow .......................... 21
Instructions for use ...................... 22
Service and warranty .................... 23
NNOO BBrruukkssaannvviissnniinngg
Sikkerhetsforskrifter ..................... 24
Installasjon ................................... 25
Inneregulering av luftmedgde ....... 28
Bruk .............................................. 29
Service og garanti ......................... 30

991.0434.495/126186/2017-02-08 (23021)

SÄKERHETS ÖRESKRI TER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0434.495/126186/2017-02-08 3

INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, skötsel, underhåll mm
framgår av denna anvisning.

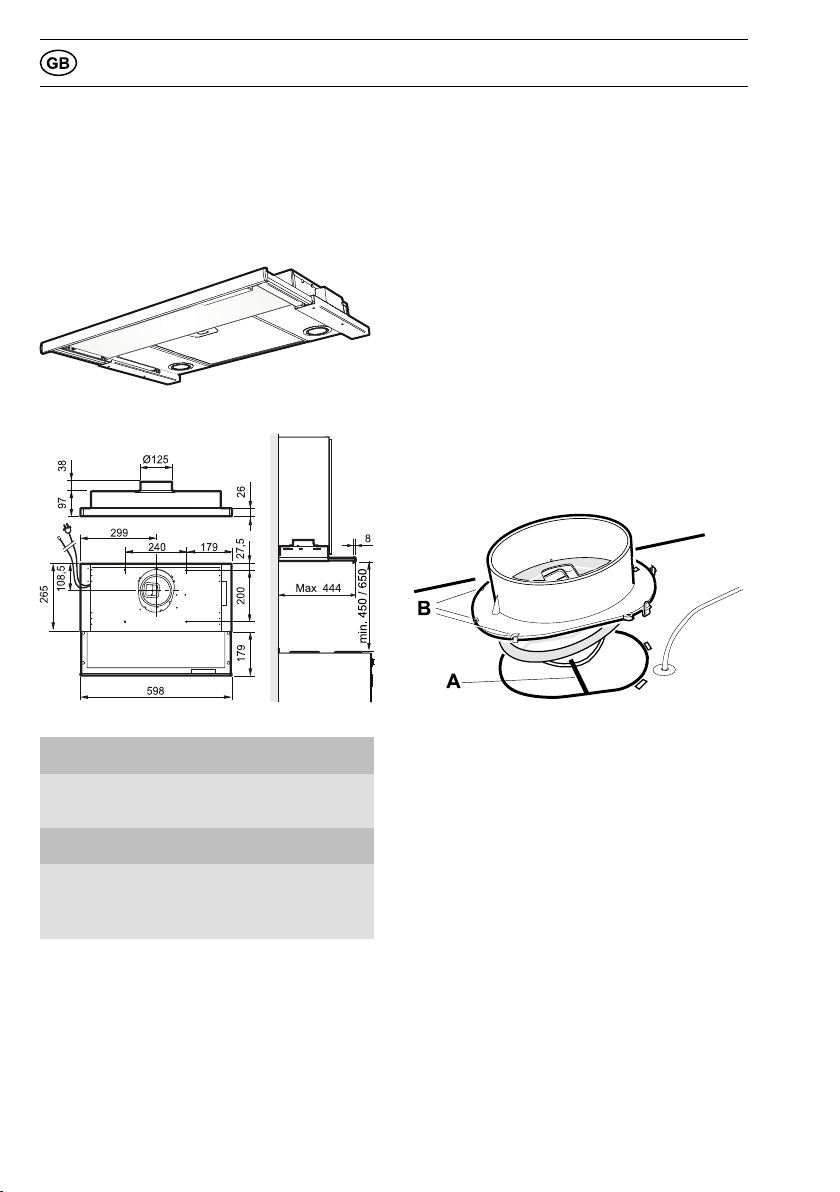

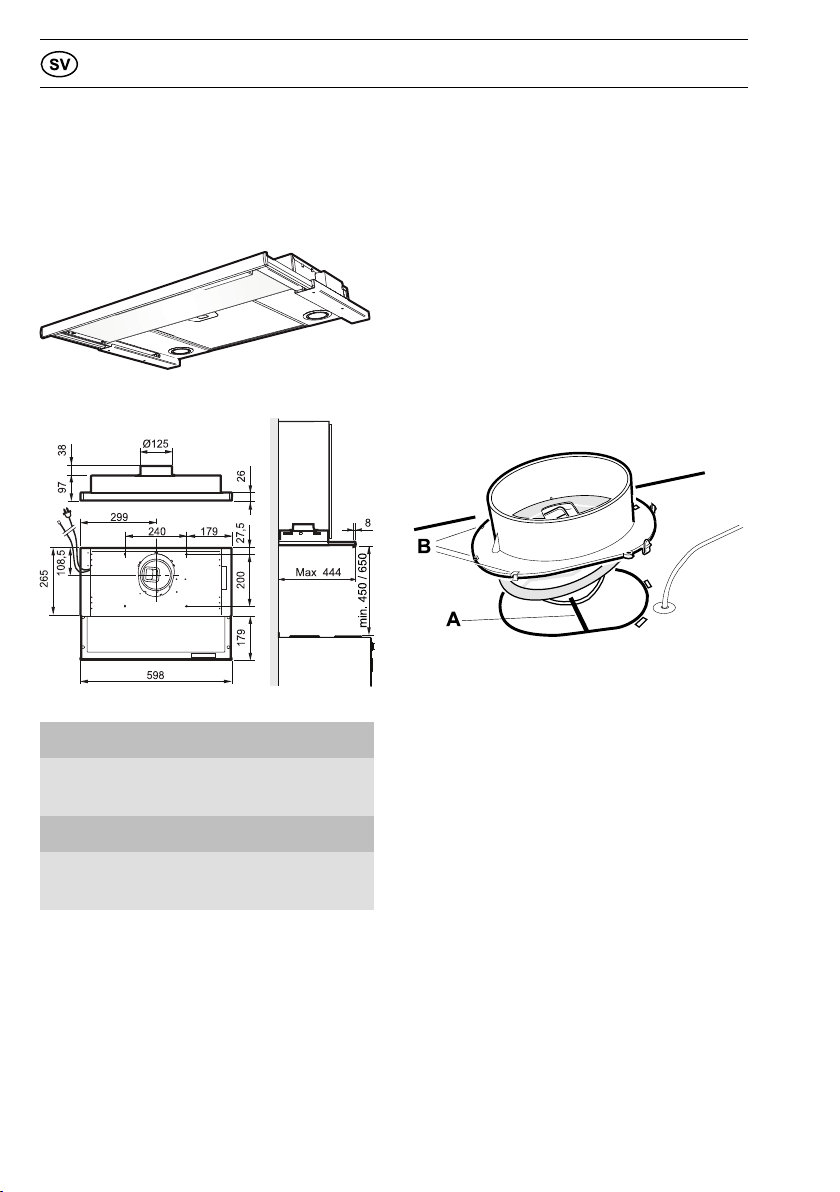

TEKN SKA UPPG FTER
ig. 1
Mått se Fig. 1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Belysning LED 2 x 2 W
Max anslutningsef-
fekt för styrledare 900 W vid 230 V~
NSTALLAT ON
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag samt styrledare för anslutning till extern
enhet alternativt aggregat. Kopplingsbox
och vägguttag ska vara åtkomligt efter
installation.
Byte av spjällucka
OBS! Gäller endast när grundventilation
sker via spiskåpan.
Spiskåpan är försedd med ett tätslutande
spjäll. Om spiskåpan ska användas i ett kök
utan separat grundflödesventilation ska den
förses med injusteringslucka för grundflö-
de. Byt spjällucka innan spiskåpan monte-
ras, se separat anvisning
Montering anslutningsstos med spjäll
ig. 2
Utluftdonet levereras inuti spiskåpan.
Spjällaxeln A placeras i öglan under spjäl-
locket, se Fig. 2. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
4991.0434.495/126186/2017-02-08

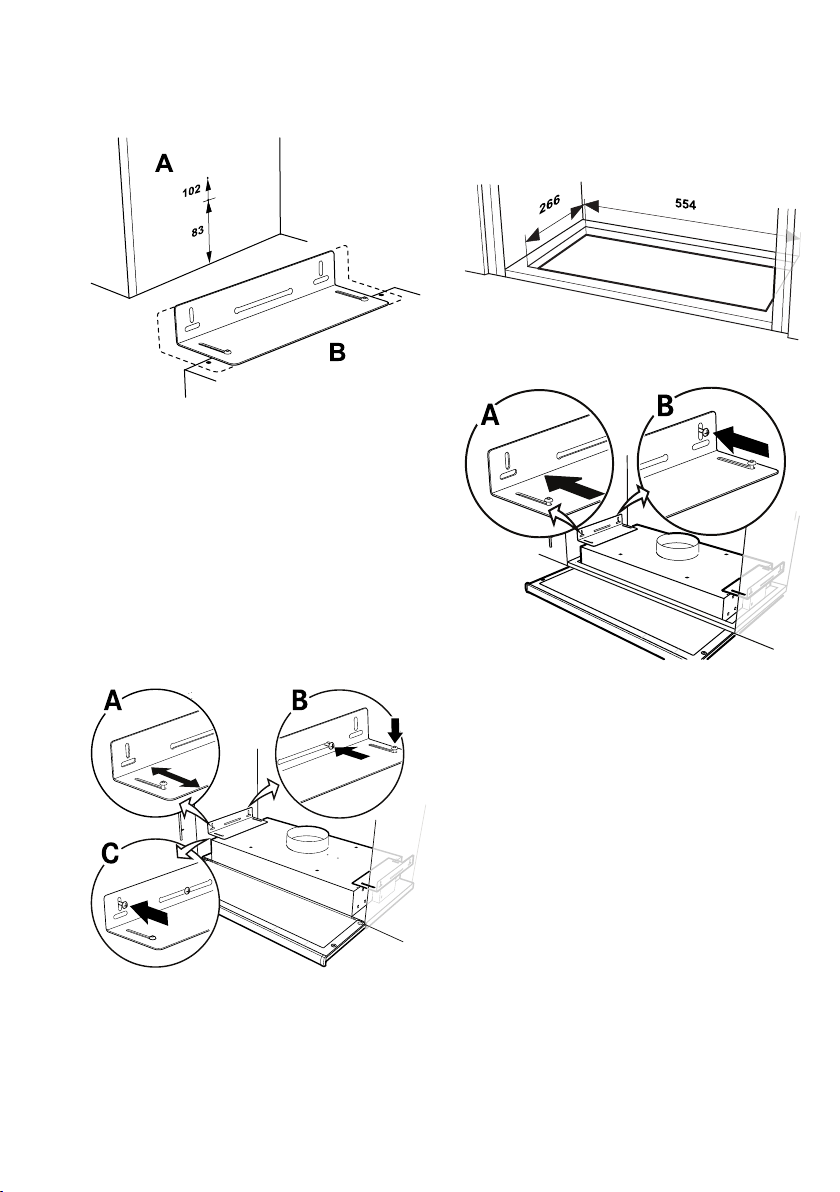

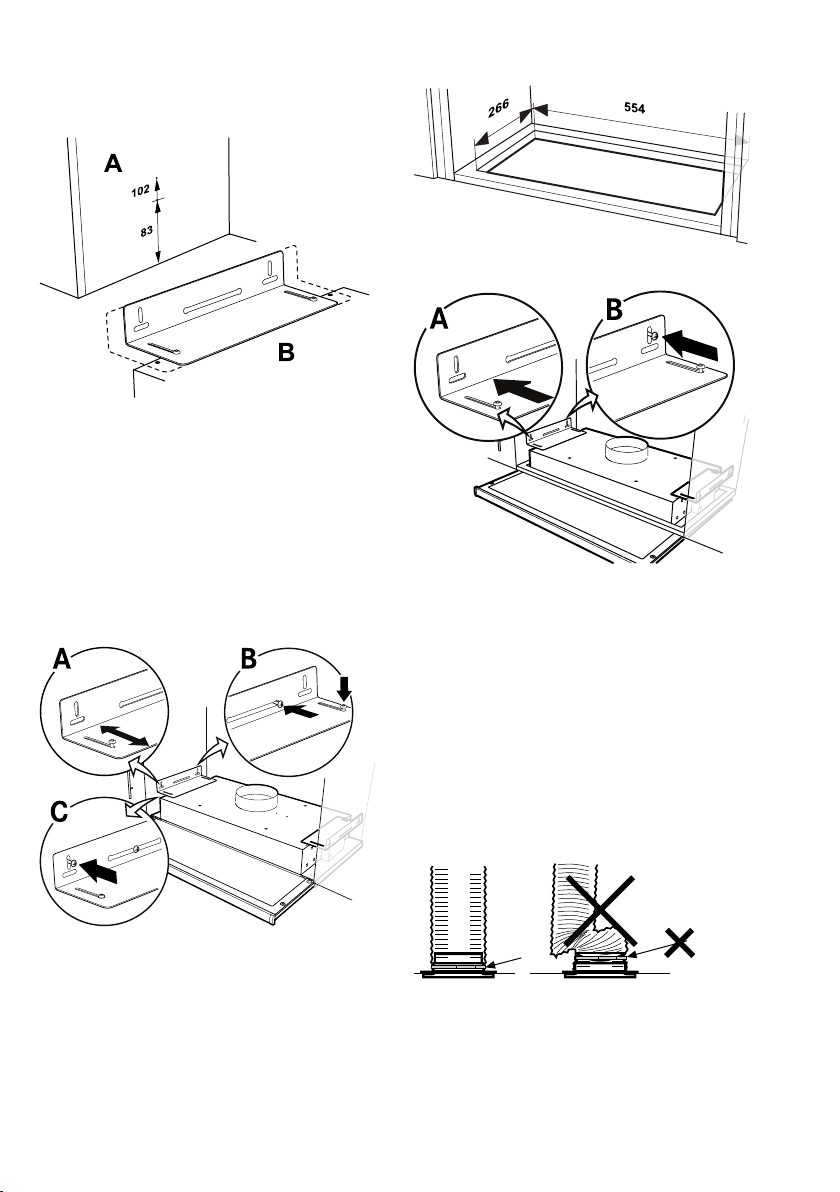

Montering av spiskåpan
Montering mellan, eller i skåp utan
botten.
ig. 3
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar, så att de sticker
ut några millimeter i båda skåpsidorna en-
ligt måttbilden, Fig. 3A. Om man vill placera
spiskåpans undersida i linje med skåpra-
dens undersida används det övre måttet,
102, se Fig. 3A. Konsolerna är justerbara
på spiskåpan för att passa olika skåpdjup,
Fig. 3B.
ig. 4
Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna, Fig.
4A. Häng upp spiskåpan i de förmonterade
skruvarna i skåpsidan. Dra åt skruvarna på
konsolen och i väggen, Fig. 4B. Lås fast
konsolerna med låsskruvar, Fig. 4C.
Montering i skåp med botten
ig. 5
ig. 6
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig. 5. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig. 6A,
och skruva fast konsolerna i sidorna på skå-
pet, Fig. 6B. Drag fast konsolerna i
spiskåpan.

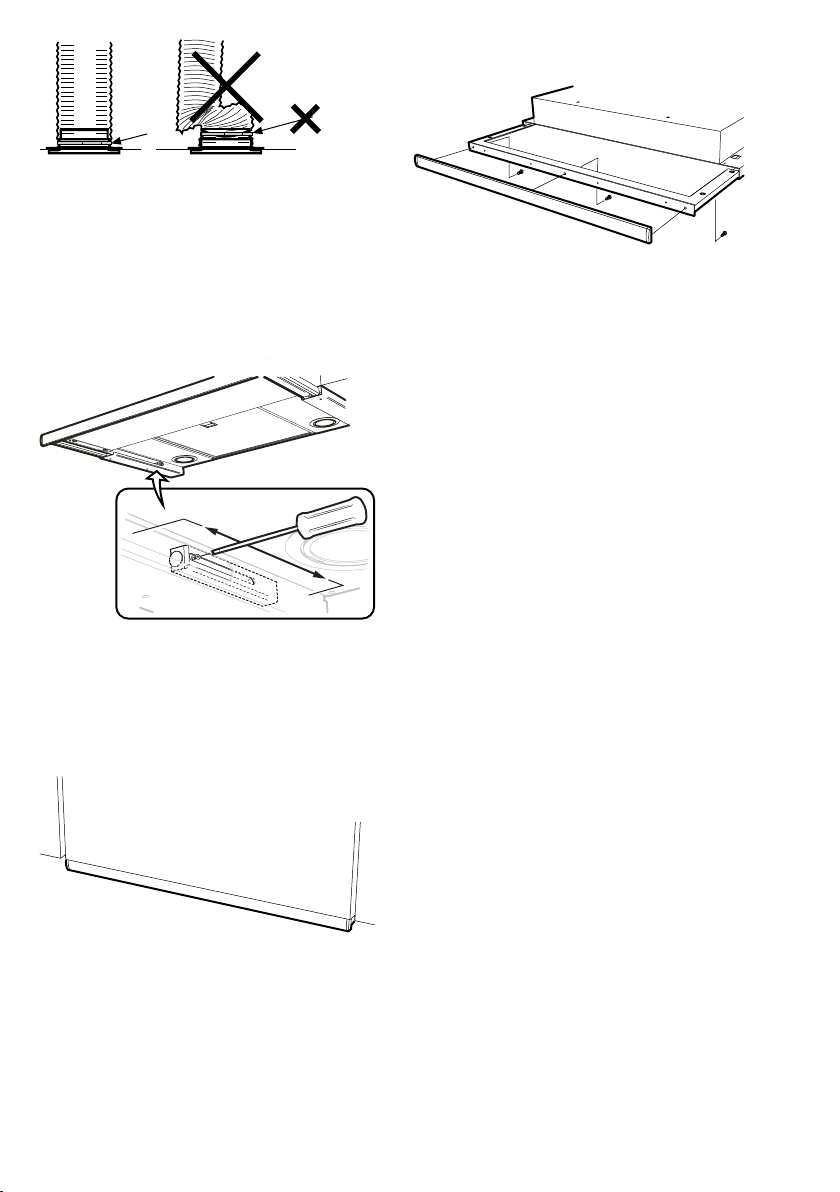

Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang Ø125
mm.
ig. 7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig. 7.
991.0434.495/126186/2017-02-08 5

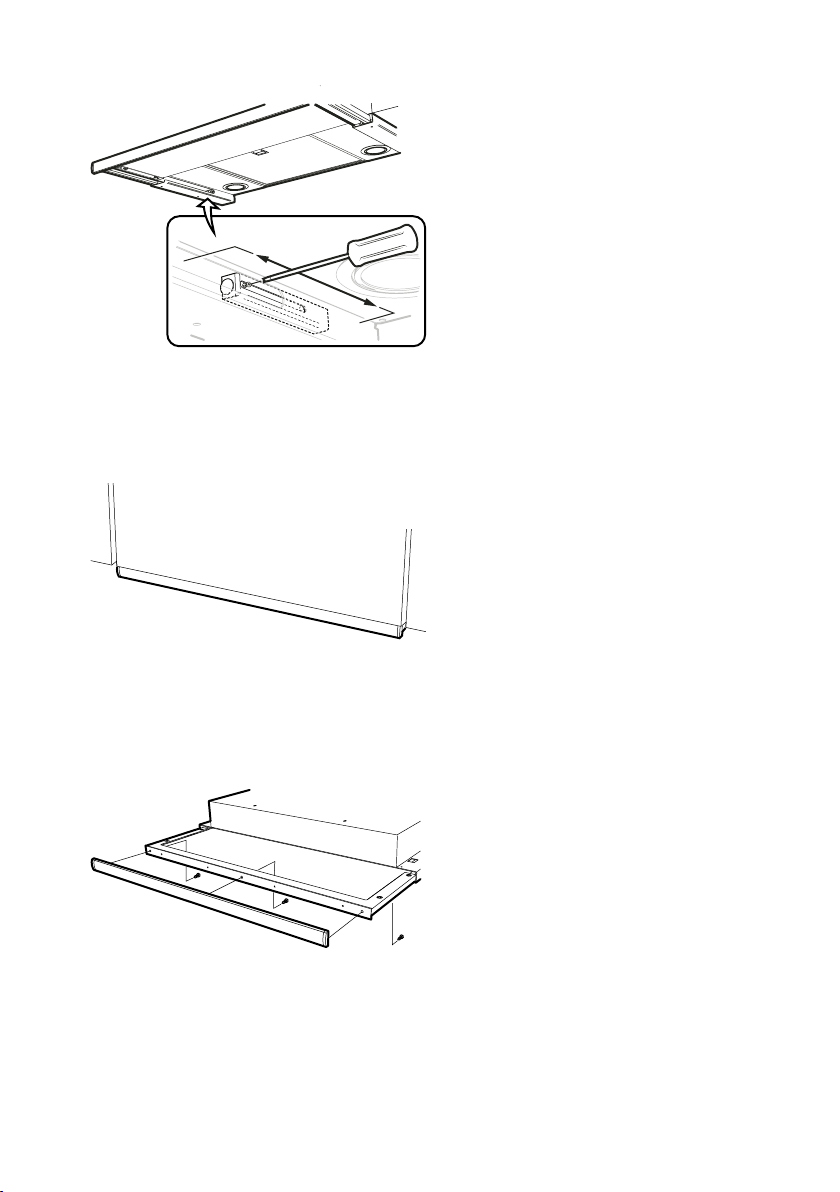

Justering av utdragbar front.
ig. 8
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig. 8.
ig. 9
Skjut in fronten tills den hamnar i rätt läge
mot skåpraden, Fig. 9. Drag ut fronten igen
och dra fast skruven för frontstoppen.
Byte av front.
ig. 10
Fronten är löstagbar för byte mot annan
frontlist. Lossa skruvarna enligt Fig. 10.
6991.0434.495/126186/2017-02-08

INJUSTERING AV LU T LÖDEN
SPJÄLL NSTÄLLN NG

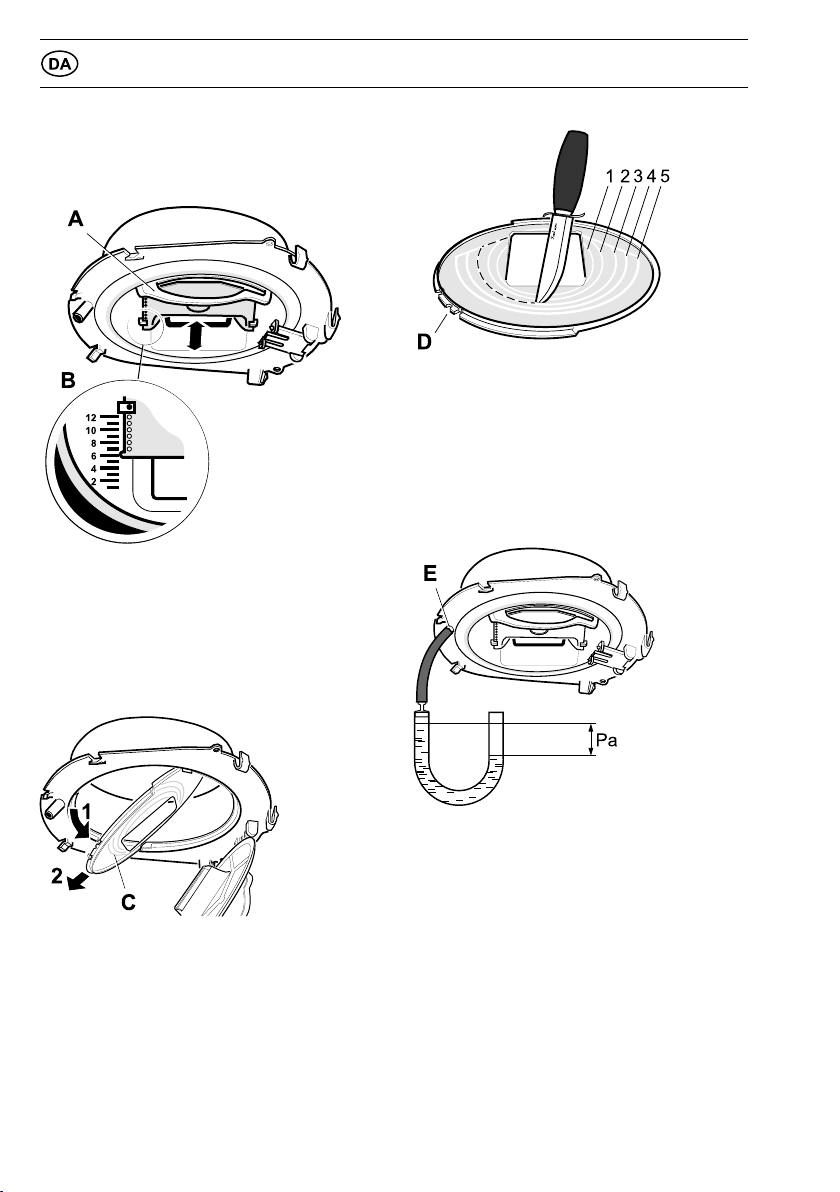

Grundflöde
ig. 11
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig. 11. (Se diagram, sidan
32.)
Forceringsflöde
ig. 12
Öppna spjället och tag ner strypbricka C,
Fig. 12.
ig. 13
Forceringsventilationen ställs in genom att
skära ut lämpligt antal ringar i strypbrickan,
Fig. 13. (Se diagram, sidan 31.) Se till att
styrspåret D ligger i läge när brickan åter
sitter på plats.
Tryckfallsmätning
ig. 14
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig. 14.
991.0434.495/126186/2017-02-08 7

ANVÄNDNING

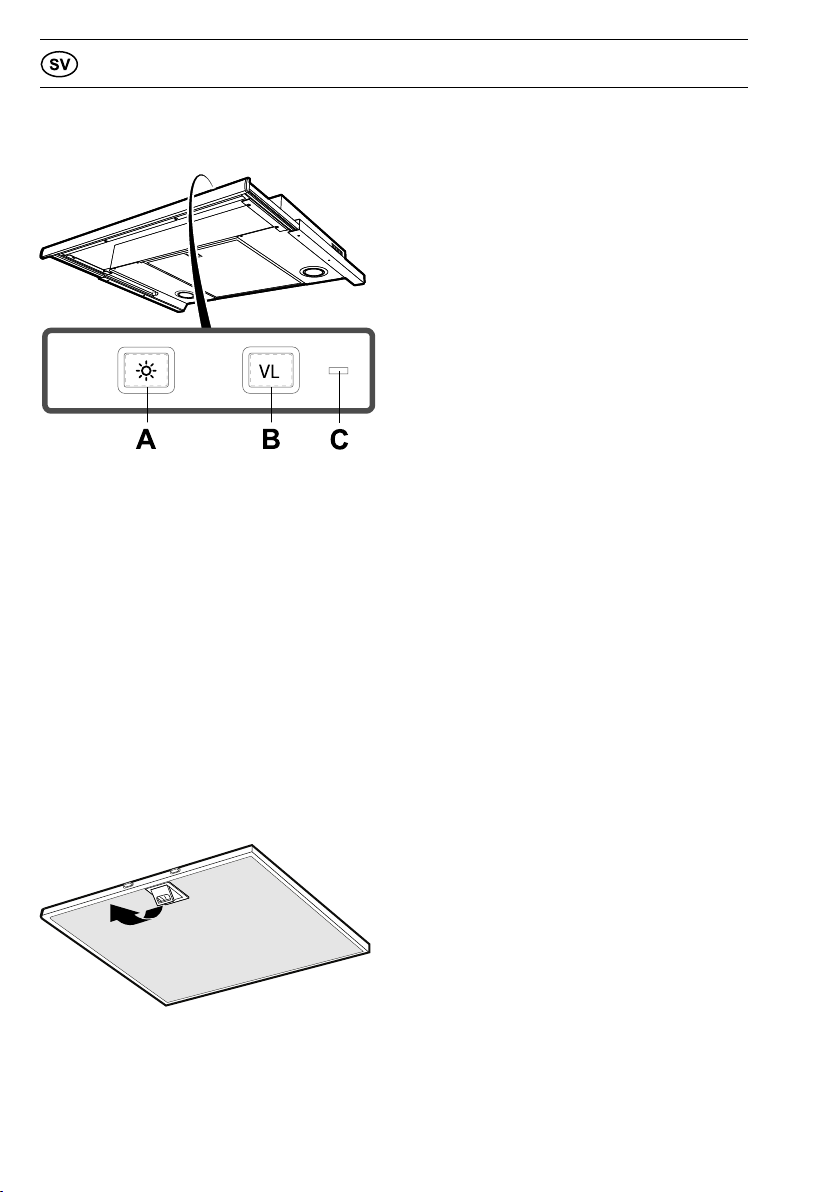

FUNKT ON REGLAGE
ig. 15
A. Belysning
B. Spjällfunktion
C. Indikeringslampa (tänd vid öppet spjäll).
Vid matlagning öppnas spjället. Spjället
stängs automatiskt efter 60 minuter eller
genom att trycka en andra gång på knap-
pen B. Låt gärna spjället vara öppet en
stund före och efter matlagning, för att
hindra att os sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras 2 gånger
per månad vid normal användning.
ig. 16
Ta bort fettfilter genom att öppna snäppet,
Fig. 16. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan ska rengöras minst
två gånger per år.
8991.0434.495/126186/2017-02-08

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Systemair kundtjänst
tel. [phone]
www.systemair.com
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- OCH
PRODUKTÅTERV NN NG
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
991.0434.495/126186/2017-02-08 9

SIKKERHEDS ORSKRI TER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til se-
nere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur og pro-
dukt skal være mindst 45 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets pro-
ducent anbefaler højere mon-
teringsafstand skal dette
respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkelig
ventilation i rummet, når pro-
duktet anvendes sammen med
produkter, som anvender an-
den energi en elektricitet, f.
eks. gaskomfur, gasovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan blive varme under
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
10 991.0434.495/126186/2017-02-08

INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, vedligeholdel-
se m.m. fremgår af denne vejledning.
TEKN SKE DATA
ig. 1
Mål se Fig. 1
Elektrisk tilslutning 230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
Maks. tilslutnings-
effekt for
styrekabel
900 W ved 230 V~
NSTALLAT ON
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforbun-
det stik for tilslutning til jordforbundet stik-
kontakt samt styrekabel for tilslutning til
ekstern enhed. Koblingsdåse og stikkontakt
skal være tilgængelige efter installationen.
Udskiftning af spjæld
OBS! Gælder kun, når grundventilation sker
via emhætten.
Emhætten er forsynet med et tætsluttende
spjæld. Hvis emhætten skal bruges i et
køkken uden separat grundflow-ventilation
skal den udstyres med justeringsdør for
grundflow. Udskift spjældet, før emhætten
monteres, se separat vejledning
Montering af tilslutningsstuds med
spjæld
ig. 2
Udluftningsudstyret er ved leveringen mon-
teret i emhætten.
Spjældakslen A placeres i bøjlen under
spjældlåget, se Fig. 2. Sørg for, at griberne
B kommer under pladens kant, og at delen
klikker fast.
991.0434.495/126186/2017-02-08 11

Montering af emhætten
Montering mellem skabe eller i et skab
uden bund.
ig. 3
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skruerne, så de stikker
nogle millimeter ud fra begge skabssider
som i målskitsen, Fig. 3A. Hvis man vil pla-
cere emhættens underside, så den flugter
med skabsrækkens underside, anvendes
det øverste mål, 102, se Fig. 3A. beslagene
kan justeres på emhætten, så de passer til
forskellige skabsdybder, Fig. 3B.
ig. 4
Monter beslagene i emhætten uden at
spænde skruerne helt, og juster beslagene,
så de passer mod skabssiderne, Fig. 4A.
Ophæng emhætten i formonterede skruer i
skabssiden. Spænd skruerne mod beslage-
ne og ind i væggen, Fig. 4B. Lås beslagene
fast med låseskruer, Fig. 4C.
Montering i skab med bund
ig. 5
ig. 6
Emhætten monteres ved hjælp af beslag.
Sav et hul i skabsbunden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i hullet mod skabets bund. Træk
ud, Fig. 6A, og skru beslagene fast på ska-
bets sider, Fig. 6B. Træk beslagene fast i
emhætten.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø125
mm.
ig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
12 991.0434.495/126186/2017-02-08

Justering af udtrækkelig front.
ig. 8
Træk fronten helt ud. Løsn skruen til front-
stoppet på undersiden af emhætten, og
træk den så langt frem mod fronten som
muligt, Fig. 8.
ig. 9
Skub fronten ind, til den flugter med skabs-
rækken, Fig. 9. Træk fronten ud igen, og
spænd skruen til frontstoppet fast.
Udskiftning af front.
ig. 10
Fronten er aftagelig ved udskiftning med en
anden frontliste. Løsn de tre skruer, se Fig.
10.
991.0434.495/126186/2017-02-08 13

JUSTERING A LU T LOW
SPJÆLD NDST LL NG
Grundflow
ig. 11
Grundventilationen indstilles ved at placere
skydespjældet A i ønsket position som an-
givet ved markering B, Fig. 11. (Se diagram,
side 32.)
Forceret flow
ig. 12
Åbn spjældet og fjern pladen C, .Fig. 12
ig. 13
Den tvungne ventilation indstilles ved at ud-
skære et passende antal ringe i pladen, Fig.
13. (Se diagram, side 31.) Sørg for, at styr-
esporet D er i position, når pladen igen sid-
der på sin plads.
Trykfaldsmåling
ig. 14
Trykfaldsmåling sker ved at slangen monte-
res på mpleudgangen E i studsens forside-
Fig. 14,
14 991.0434.495/126186/2017-02-08

BETJENING
FUNKT ON STYR NGER
ig. 15
A. Belysning
B. Spjældfunktion
C. Indikatorlampe (tændt ved åbent
spjæld).
Ved madlavning åbnes spjældet. Spjældet
lukkes automatisk efter 60 minutter eller
ved tryk igen på knappen B. Lad gerne
spjældet være åbent lidt tid før og efter
madlavningen for at forhindre spredning af
mados i rummet.
PLEJE OG VEDL GEHOLDELSE
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filteret skal rengøres 2
gange om måneden ved normal brug.
ig. 16
Fjern fedtfiltrene ved at åbne låsen, Fig. 16.
Håndter filtrene forsigtigt, og pas på ikke at
bøje dem.
Læg filteret frit i varmt vand med opvaske-
middel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring,
sørg for, at det låser korrekt.
Emhætten skal rengøres indvendigt mindst
to gange årligt.
991.0434.495/126186/2017-02-08 15

SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktioner-
ne for at se, hvad der ikke fungerer.
Kontakt Systemair kundeservice
tlf. + 45 87387500
www.systemair.dk
De kan hjælpe med fejlfinding eller henvise
til nærmeste servicefirma for hurtig og god
service.
Produktet er omfattet af gældende elektris-
ke direktiver.
EMBALLAGE- OG
PRODUKTGENBRUG
Emballagen skal afleveres på nærmeste
genbrugsstation til genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som hushol-
dningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre kor-
rekt håndtering medvirker du til at forebyg-
ge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bort-
skaffelse som almindeligt affald. For yderli-
gere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renova-
tionsselskabet eller forretningen hvor varen
er købt.
16 991.0434.495/126186/2017-02-08

SA ETY INSTRUCTIONS
Carefully read these instructions
of use and the installation guide,
in particular the safety instruc-
tions, before you install and begin
using the product.
Save these instructions for later
use or for the party who may take
over the product after you.
Make sure you unplug the product
prior to any form of cleaning or
care.
§Diversion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from, for example, gas,
wood or oil-burning stoves, fi-
replaces, etc.
§The distance between the coo-
ker and the product must be at
least 45 cm. For gas cookers,
the distance should be increa-
sed to 65 cm. If a higher
mounting height is recommen-
ded by the gas cooker manu-
facturer, this should be taken
into account.
§In order to avoid a potential
hazard, installation, replace-
ment of cables or other types
of connection should be car-
ried out by a qualified
professional.
§Flambéing underneath the pro-
duct is not allowed.
§There must be sufficient air in
the room when the hood is to
be used at the same time as
products that use energy sour-
ces other than electricity, i.e.,
gas hobs, gas, wood or oil-bur-
ning stoves or fireplaces, etc.
§ The product may be used by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, if they are informed on
how the product is to be used.
§Children should not be allowed
to play with the product. Clea-
ning and maintenance of the
product must not be perfor-
med by children without
supervision.
§Accessible parts of the product
may become hot in conjunc-
tion with cooking.
§The risk of a fire spreading in-
creases if cleaning is not car-
ried out as often as is
recommended.
991.0434.495/126186/2017-02-08 17

INSTALLATION
The cooker hood is intended for installation
built into cupboards. The cooker hood is
equipped with a motorised damper, LED
lamps and metal mesh filter. Installation,
care, maintenance etc., are described in
these instructions.
TECHN CAL NFORMAT ON
ig. 1
Measurements see Fig. 1
Electrical
installation 230 V ~ earthed.
Lighting LED 2 x 2 W
Max. connection
output for control
cable
900 W at 230 V~
NSTALLAT ON
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with an electri-
cal cable and earthed plug for connection
to an earthed wall socket as well as a
control cable for connection to an external
unit or units. The junction box and wall
socket must be accessible after installation
is complete.
Replacement of damper hatch
N.B. Only applicable where basic ventilation
takes place via the cooker hood.
The cooker hood is fitted with a sealed
damper. If the cooker hood is used in a kit-
chen that does not have separate basic
flow ventilation, it must be fitted with an ad-
justment hatch for basic flow. Replace the
damper hatch before installing the cooker
hood, see separate instructions
Assembly of connecting sleeve
coupling with damper
ig. 2
The outlet air terminal device is supplied,
fitted inside the cooker hood.
The damper shaft A should be positioned in
the eye under the damper cover; see Fig. 2.
Make sure that the tabs B end up under the
edge of the plate and that the device snaps
into place.
18 991.0434.495/126186/2017-02-08

nstalling the cooker hood
Installation between or in cupboards
without bases.
ig. 3
The cooker hood is installed using
brackets.
Mark out and fasten screws so that they
protrude a few millimetres from both cup-
board sides as illustrated, Fig. 3A. If it is in-
tended to align the underside of the cooker
hood with the underside of the row of cup-
boards, use the upper measurement 102;
see Fig. 3A. The cooker hood brackets are
adjustable to fit various cupboard depths,
Fig. 3B.
ig. 4
Move the cooker hood brackets without ful-
ly tightening the screws and adjust the
brackets so that they fit the sides of the
cupboards, Fig. 4A. Hang the cooker hood
in the pre-installed screws in the side of the
cupboard. Tighten the screws in the bracket
and on the wall, Fig. 4B. Lock the brackets
into position using the locking screws, Fig.
4C.
Installation in cupboards with bases.
ig. 5
ig. 6
The cooker hood is installed using
brackets.
Using a saw, cut out a hole in the base of
the cupboard, Fig. 5. Attach the brackets as
far into the cooker hood as possible. Insert
the cooker hood up into the hole in the
base of the cupboard. Pull out, Fig. 6A, and
use screws to fasten the brackets to the si-
des of the cupboard, Fig. 6B. Tighten the
brackets in the cooker hood.
Connection to exhaust flue
Connect the cooker hood with a pipe or
tubing Ø 125 mm.
991.0434.495/126186/2017-02-08 19

ig. 7
Attention!
When using a connecting tubing, the
tubing must be stretched and assembled
to fit directly next to the connection, Fig.
7.
Adjusting the pull-out front.
ig. 8
Pull the front out completely. Undo the
screw for the front stop, which is located
on the underside of the cooker hood, and
the pull it as far towards the front as pos-
sible, Fig. 8.
ig. 9
Slide in the front until it is correctly positio-
ned in relation to the cupboards, Fig. 9. Pull
out the front again and tighten the front
stop screw.
Changing front.
ig. 10
The front is removable to enable replace-
ment with another front moulding. Undo
the screws according to Fig. 10.
20 991.0434.495/126186/2017-02-08
