System air 792-10/B User manual

Spiskåpa 792–10/B
Emhætte 792–10/B
Cooker hood 792-10/B
Kjøkkenhette 792–10/B
SV Bruksanvisning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Injustering av spjäll ........................ 8
Användning ................................... 10
Service och garanti ....................... 11
DA Betjeningsvejledning
Sikkerhedsforskrifter .................... 12
Installation .................................... 13
ustering af spjæld. ....................... 17
Betjening ...................................... 19
Service og garanti ......................... 20
GB User instructions
Safety Instructions ....................... 21
Installation .................................... 22
Adjustment of dampers ................ 26
Instructions for use ...................... 28
Service and warranty .................... 29
NO Bruksanvisning
Sikkerhetsforskrifter ..................... 30
Installasjon ................................... 31
Tilpasning av spjeldet ................... 35
Bruk .............................................. 37
Service og garanti ......................... 38

991.0433.866/126185/2016-02-08 (20222)

SÄKERHETS ÖRESKRI TER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis/gasspis
och produkt måste vara minst
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0433.866/126185/2016-02-08 3

INSTALLATION
Spiskåpan är avsedd för frihängande mon-
tering. Spiskåpan har motordrivet spjäll,
LED-belysning och metalltrådsfilter. Instal-
lation, användning, skötsel, underhåll mm
framgår av denna anvisning.
TEK ISKA UPPGIFTER

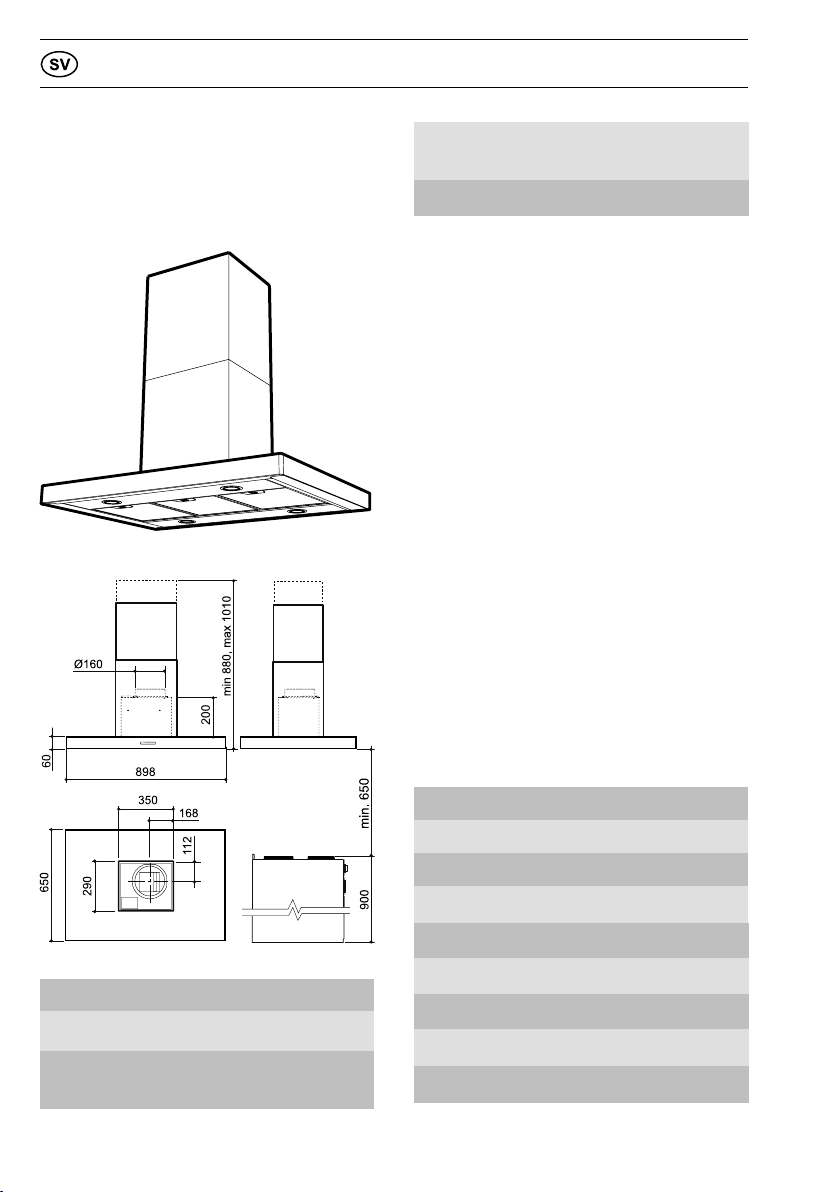

ig. 1
Bredd 60 och 90 cm
Övriga mått se Fig. 1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Max anslutningsef-
fekt för styrledare 900 W vid 230 V
Belysning LED 4 x 2 W
I STALLATIO
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag, samt styrledare för anslutning till ex-
tern enhet.
Vid montering med en förlängd övre skor-
stensdel, ta hänsyn till detta vid placering
av uttag.
Kopplingsbox och vägguttag ska vara åt-
komliga efter installation.
Byte av spjällucka
OBS! Gäller endast när grundventilation
sker via spiskåpan.
Spiskåpan är försedd med ett tätslutande
spjäll. Om spiskåpan ska användas i ett kök
utan separat grundflödesventilation ska den
förses med injusteringslucka för grundflö-
de. Byt spjällucka innan spiskåpan monte-
ras, se separat anvisning

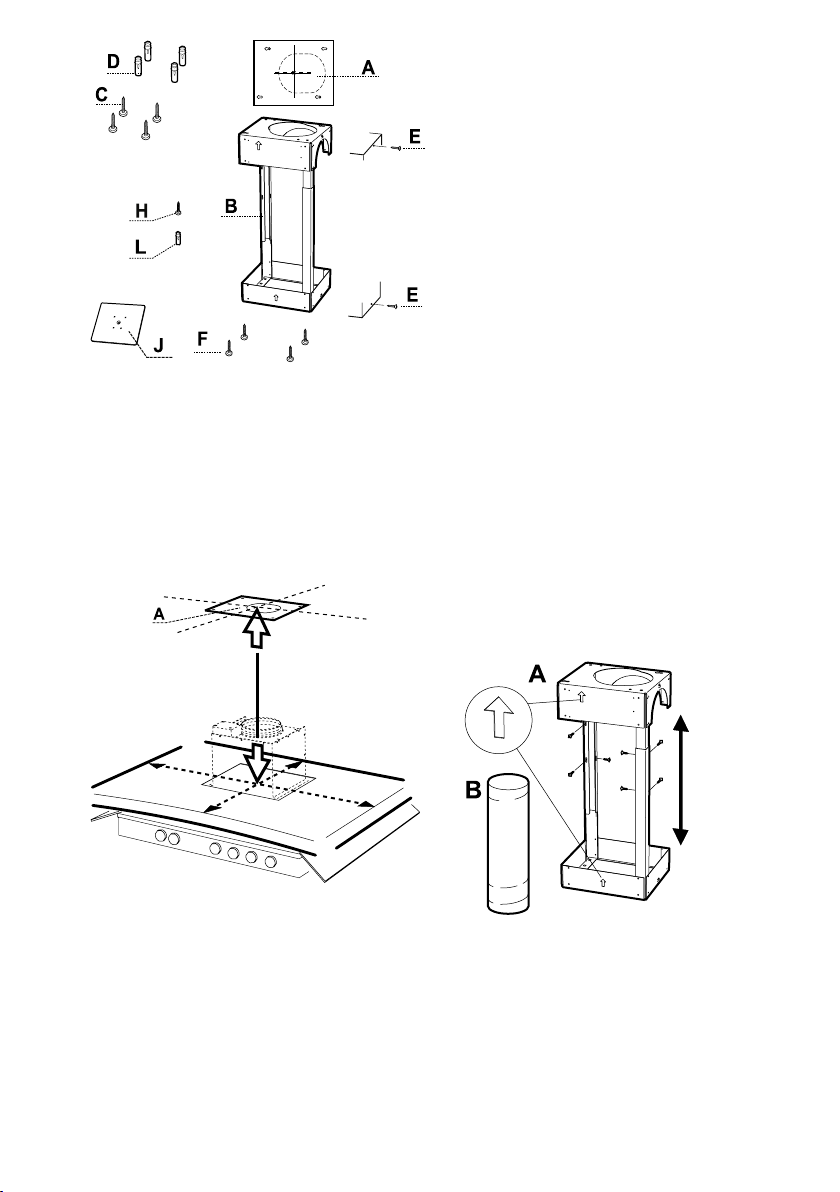

Installationskomponenter
A1 st Borrschablon
B 1 st Stomme
C4 st Skruvar 6 x 75
D 4 st Pluggar Ø 10 x 60
E 4 st Skruvar 3,5 x 4,5
F 4 st Skruvar M6 x 8,8
H 1 st Skruv 4,2 x 32
L 1 st Plugg 5,5 x 35
1 st Tätslutande spjällucka
4991.0433.866/126185/2016-02-08

ig. 2
Märkning i tak före uppmontering
Obs!
Max totalhöjd, avstånd mellan spiskå-
pans nedre kant och skorstenens övre,
se måttskiss Fig. 1. Vid montering med
en förlängd övre skorstensdel, se måt-
tuppgifter för denna.
ig. 3
Skydda spishällen med en bit kartong från
emballaget, Fig. 3. Placera spiskåpan på
spishällen. Se till att den vilar plant med filt-
ren mot underlaget.
Obs!
Undvik att någon del av produkten stick-
er ut framför spishällens framkant, an-
nars finns risk att slå i huvudet vid
användande.
Använd ett lod för att i taket markera mit-
ten av spiskåpan. Placera centrum av den
medföljande borrmallen A, Fig. 3, mot mar-
keringen i taket så att spiskåpan hamnar i
önskat läge.
Obs!
Vänd borrmallen så att pilen pekar i
samma riktning som spiskåpans front.
Märk ut mallens skruvhål, A, och anslutning
till frånluftskanal. Borra hål i centrum på
samtliga uppmärkta skruvhål. Kontrollera
det uppfästningsalternativ som är aktuellt
och anpassa hålen för skruv/plugg eller
skruv, mutter och bricka. Om medlevererad
plugg ska användas, borra 6 mm hål. Place-
ra väggpluggar D i hålen. Kontrollera att
skruv och plugg som används är avsedd för
materialet i taket. Ta hål för anslutning av
frånluft. Skruva fast skruvar C i de förborra-
de hålen till nyckelhålsfästena så att de
sticker ut några mm,Fig. 5 .
Kontrollera att kanalanslutning och elekt-
risk anslutning blir genomförbar även efter
det att stommen monterats i taket.
Montering
Justering av höjd på stomme
ig. 4
ustera höjden på stommen anpassat till
takhöjd och spiskåpans monteringshöjd.
Mät den totala takhöjden. Dra ifrån måtten
på spishöjd, monteringshöjd och chassiets
mått, se måttbild Fig. 1 .
Mått på stomme = Total takhöjd - spi-
shöjd - monteringshöjd - chassiets höjd.
991.0433.866/126185/2016-02-08 5

Vid höjdjustering av stomme, skruva ur
skruvarna, (8 st) Fig. 4A. ustera höjd på
stommen och lås genom att skruva tillbaka
skruvarna. Det kan vara nödvändigt att flyt-
ta skruvarna till annan håltagning.
Justering av längd på slang/rör för
anslutning till frånluftkanal
Fig. 4B
Mät stommens injusterade längd. Dra ifrån
måttet på anslutningslåda se måttbild, Fig.
1.
Längd på slang/rör = Mått på stomme -
235 mm.
Montering av skorstenstrummor
ig. 5
Ställ den injusterade stommen på golvet el-
ler på ett bord som skyddats med en bit
kartong från emballaget.
För ned de två trummorna på stommen.
Skruva fast den yttre trumman i stommen
med skruvar E, Fig. 5A.
Montering i tak
Lyft upp stommen och passa in nyckelhålen
till de fyra skruvarna D,Fig. 5, som monte-
rats i taket/förlängningsdelen.
Sätt stommen i läge och dra fast skruvar-
na. Lås fast med den femte skruven H, Fig.
5.
Obs!
Vrid stommen så att pilen är på samma
sida som spiskåpans front.
Montering i stomme
Ta bort fettfilter Fig. 14.
Längd på anslutningsslang/rör anpassas ef-
ter stommens höjd, anslutning i tak samt
höjd på anslutningslåda (235 mm).
Montera anslutningsslangen/röret på spis-
kåpans utluftsstos.
ig. 6
Trä upp slangen/röret, kabel för elektrisk
anslutning och spiskåpan i stommen och
skruva fast chassiet med skruvar F, Fig. 6A.
Sätt tillbaka fettfilter.
Anslut slang/rör till frånluftkanalen i taket,
Fig. 6B.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang Ø160
mm. Är anslutningen Ø125 mm måste redu-
ceringsstos användas.
ig. 7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig. 7.
6991.0433.866/126185/2016-02-08

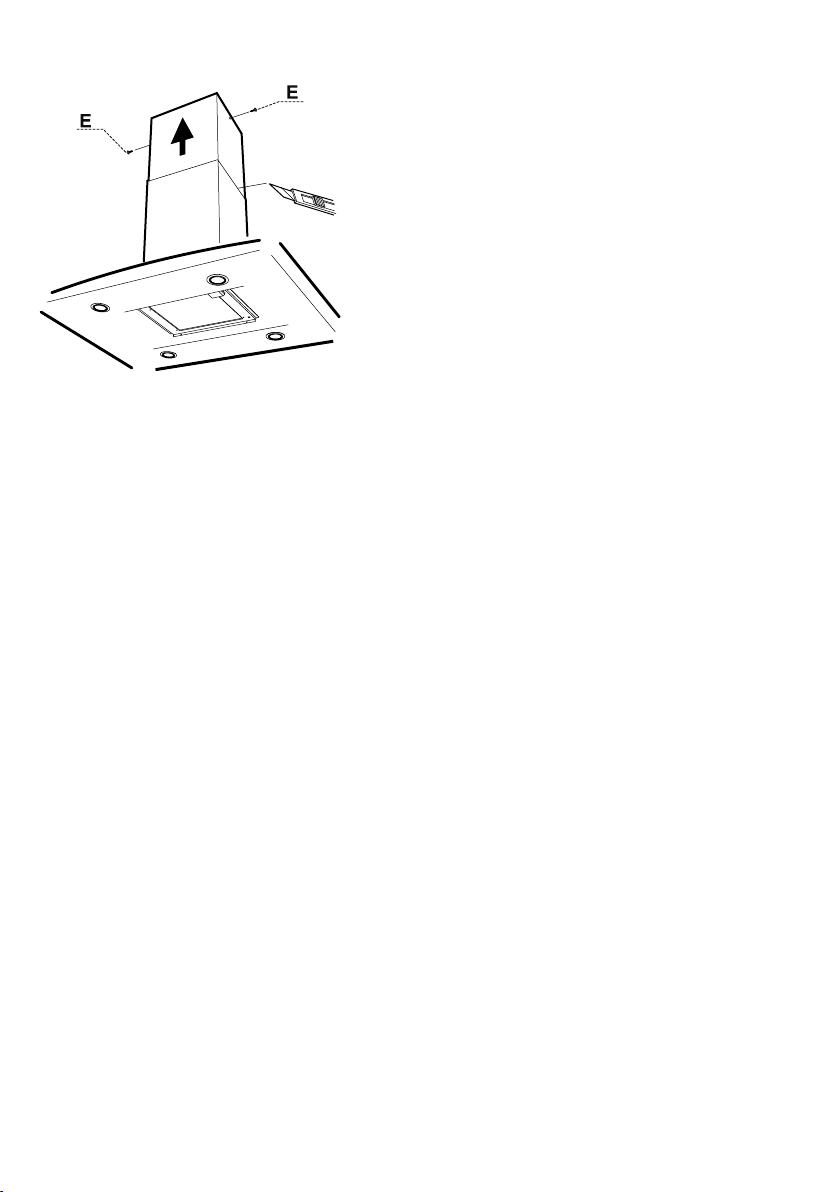

Montering av övre skorstenstrumma
ig. 8
Dra upp den övre skorstenstrumman och
skruva fast med skruvar E, Fig. 8.
Borttagning av skyddsplast
Skär av skyddsplasten i skarven mellan
övre och nedre trumman med en vass kniv
eller rakblad, Fig. 8. Ta bort plasten från
skorstenen.
991.0433.866/126185/2016-02-08 7

INJUSTERING AV SPJÄLL
SPJÄLLI STÄLL I G
ustering av luftflöden görs med hjälp av
spjället. Spjället blir åtkomligt för justering
genom att ta bort filtret.

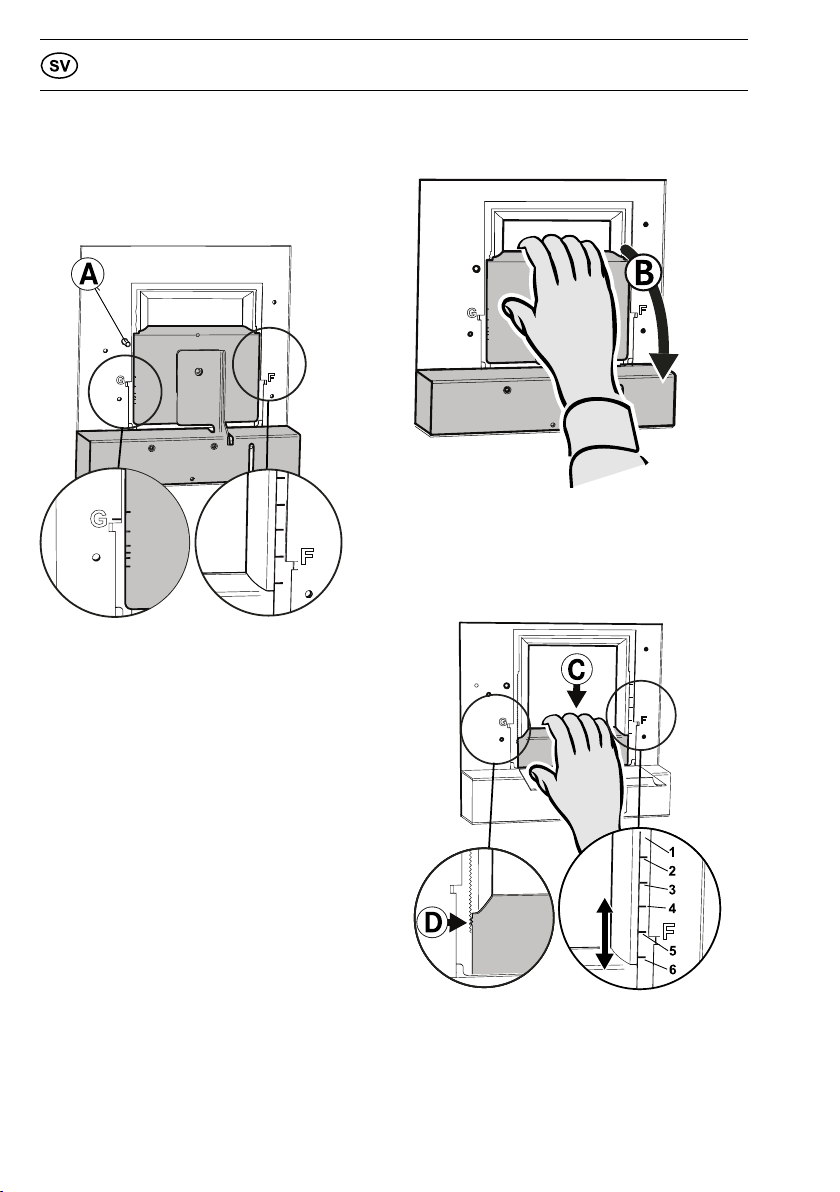

ig. 9
Mätuttag
Mättrycket Pm mäts i mätuttaget, Fig. 9A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmängden avläsas i injuster-
ingsdiagram, där F1-F6 är forcerad ventila-
tion och G1-G6 är grundventilation.
Om luftmängden måste förändras, läs av en
ny spjällinställning från diagram och justera
därefter spjällets position enligt nedanstå-
ende beskrivning.
Injustering av forcerad ventilation
ig. 10
Öppna spjälluckan, Fig. 10B.
Obs!
Hantera spjället försiktigt!
ig. 11
Lossa forceringsluckan, Fig. 11C, genom
att lyfta den från låstaggarna, Fig. 11D.
8991.0433.866/126185/2016-02-08

Obs!
Hantera forceringsluckan försiktigt, var
noga med att inte bocka den.
För luckan till önskat läge. Markeringar för
forceringsluckans läge, F1–F6, motsvarar
värdena i diagrammet Forcerad ventilation,
se Fig. 15 sidan 39.
Tryck fast forceringsluckan i låsningen, se
till att det fastnar ordentligt.
Mät trycket Pm och kontrollera att önskat
forceringsflöde erhålls. (Se diagram, Fig. 15
sidan 39.)
Injustering av grundventilation

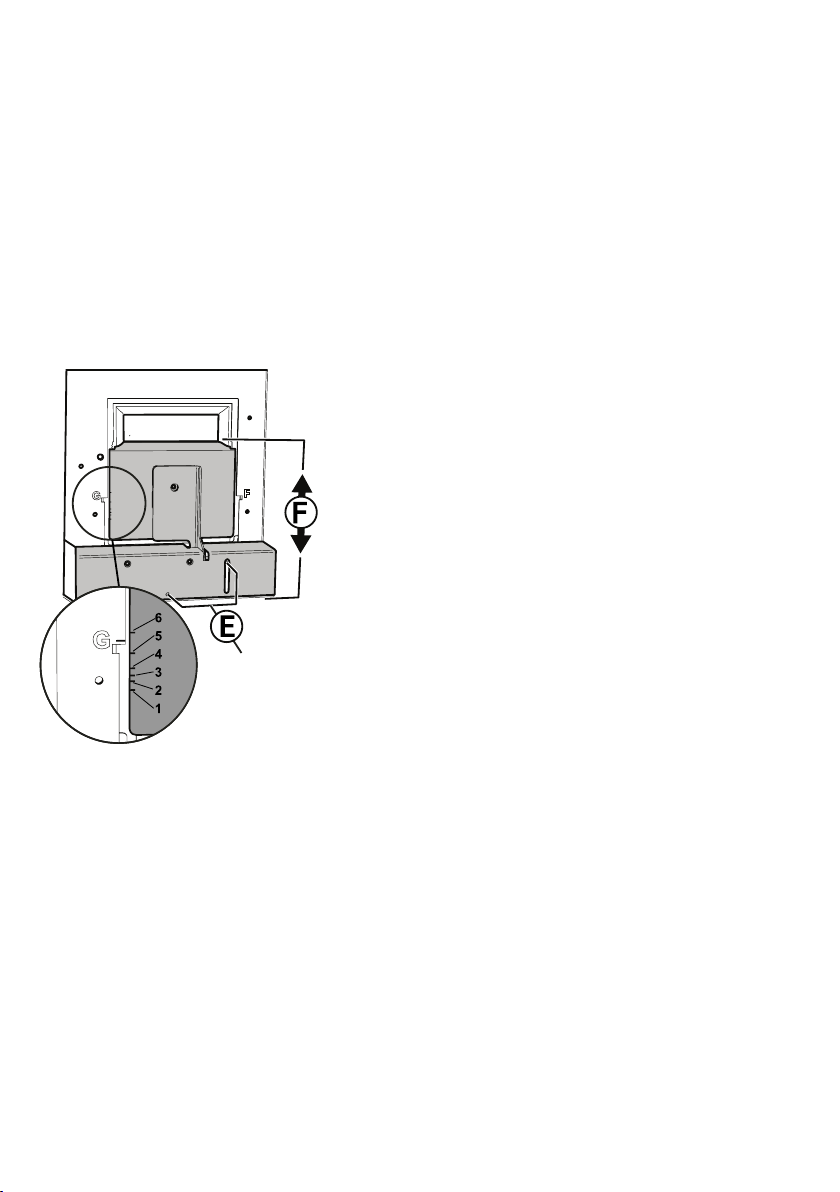

ig. 12
ustera grundventilationen med stängd
spjällucka. Lossa skruvarna, Fig. 12E.
För spjälluckan, Fig. 12F, i önskat läge.
Obs!
Hantera spjället försiktigt.
Markeringarna för spjälluckans läge, G1 -
G6, motsvarar värdena i diagrammet Grund-
ventilation, se Fig. 16 sidan 40.
Lås fast spjälluckan med skruvarna, Fig.
12E.
Mät trycket Pm och kontrollera att önskat
grundflöde erhålls. (Se diagram, Fig. 16 si-
dan 40.)
991.0433.866/126185/2016-02-08 9

ANVÄNDNING
FU KTIO STRÖMBRYTARE

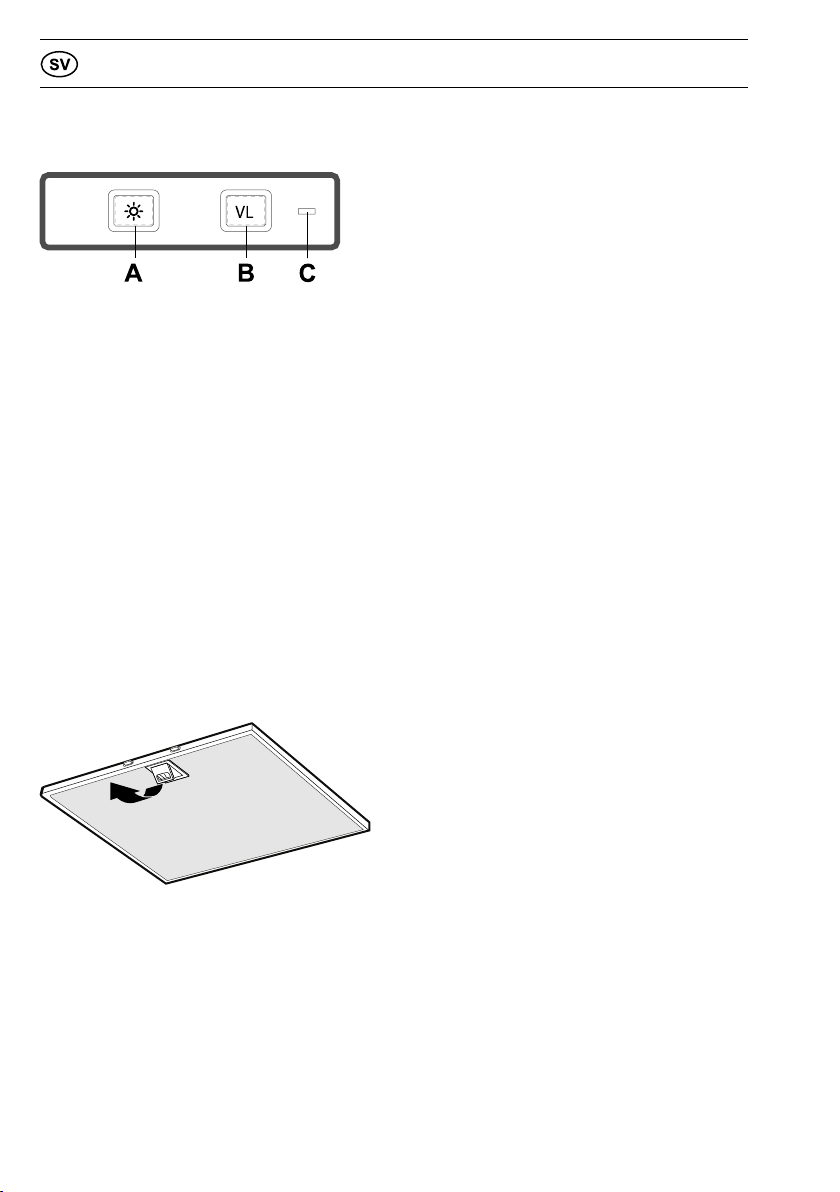

ig. 13
A. Belysning.
B. Spjällfunktion. Tryck en gång för att öpp-
na spjället. Indikeringslampan lyser när
spjället är öppet.
C. Indikeringslampa.
Spjället stängs automatiskt efter 60 minu-
ter eller genom att trycka en andra gång på
knappen B.
Låt gärna spjället vara öppet en stund före
och efter matlagning, för att hindra att os
sprids i rummet.
SKÖTSEL OCH U DERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras 2 gånger
per månad vid normal användning.
ig. 14
Ta bort fettfilter genom att öppna snäppet,
Fig. 14. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan ska rengöras minst
två gånger per år.
10 991.0433.866/126185/2016-02-08

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Du kan vända dej till din leverantör eller
närmaste Systemair kontor.
Systemair AB, 0222 440 00
Produkten omfattas av gällande
branchbestämmelser.
EMBALLAGE- OCH
PRODUKTÅTERVI I G
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
991.0433.866/126185/2016-02-08 11

SIKKERHEDS ORSKRI TER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til se-
nere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur/gas-
komfur og produkt skal være
mindst 65 cm. Hvis gaskomfu-
rets producent anbefaler
højere monteringsafstand skal
dette respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkelig
ventilation i rummet, når pro-
duktet anvendes sammen med
produkter, som anvender an-
den energi en elektricitet, f.
eks. gaskomfur, gasovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan blive varme under
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
12 991.0433.866/126185/2016-02-08

INSTALLATION
Emhætten er beregnet til frithængende
montering. Emhætten har motordrevet
spjæld, LED-belysning og metaltrådsfilter.
Installation, betjening, pleje, vedligeholdel-
se m.m. fremgår af denne vejledning.
TEK ISKE DATA
ig. 1
Bredde 60 og 90 cm
Andre mål se Fig. 1
Elektrisk tilslutning 230 V ~ med
jordforbindelse.
Maks. tilslutnings-
effekt for
styrekabel
900 W ved 230 V
Belysning LED 4 x 4 W
I STALLATIO
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med kabel og jordforbun-
det stik for tilslutning til jordforbundet stik-
kontakt samt styrekabel for tilslutning til
ekstern enhed.
Ved montering med forlænget øvre skor-
stensdel tages der hensyn til dette ved pla-
cering af udtag.
Koblingsdåse og stikkontakt skal være til-
gængelige efter installationen.
Udskiftning af spjæld
OBS! Gælder kun, når grundventilation sker
via emhætten.
Emhætten er forsynet med et tætsluttende
spjæld. Hvis emhætten skal bruges i et
køkken uden separat grundflow-ventilation
skal den udstyres med justeringsdør for
grundflow. Udskift spjældet, før emhætten
monteres, se separat vejledning
Installationskomponenter
A 1 stk. Boreskabelon
B 1 stk. Ramme
C 4 stk. Skruer 6 x 75
D 4 stk. plugs Ø 10 x 60
E 4 stk. Skruer 3,5 x 4,5
F 4 stk. Skruer M6 x 8,8
H 1 stk. Skruer 4,2 x 32
L 1 stk. Rawlplug 5,5 x 35
1 stk. Tætsluttende spjæld
991.0433.866/126185/2016-02-08 13

ig. 2
Mærkning i loft inden montering
Obs!
Maks. totalhøjde, afstand mellem em-
hættens nedre kant og skorstenens øvre
kant, se målskitse Fig. 1. Ved montering
med forlænget øvre skorstensdel, se
måloplysninger for denne.
ig. 3
Beskyt komfuret med karton fra emballa-
gen, Fig. 3. Anbring emhætten på komfuret.
Sørg for, at det hviler fladt med filtrene
mod underlaget.
Obs!
Undgå, at dele af produktet stikker ud
over komfurets forkant, da der kan være
risiko for at slå hovedet under brugen.
Benyt et lod for at markere midten af em-
hætten i loftet. Anbring midten af medføl-
gende boreskabelon A, Fig. 3, mod
markeringen i loftet så emhætten er i
ønsket position.
Obs!
Vend boreskabelonen så pilen peger i
samme retning som emhættens forside.
Mærk skabelonens skruehuller, A, og tilslut-
ning til udluftningskanal. Bor hul i centrum
af samtlige markerede skruehuller. Check
for relevant ophængning og tilpas huller til
skruer/plugs eller skrue, møtrik og skive.
Hvis de medfølgende rawlplugs skal anven-
des bores huller på 6 mm. Anbring rawlp-
lugs D i hullerne. Kontroller, at skruer og
rawlplugs er beregnet til loftets materiale.
Lav hul til tilslutning af udluftning. Skru
skruerne C i de forborede huller til
nøglehulsbeslagene så de er nogle mm ude,
Fig. 5 .
Check at kanaltilslutning og elektrisk tilslut-
ning kan gennemføres også efter montering
af rammen i loftet.
Montering
Justering af rammehøjde
ig. 4
uster højden på rammen efter lofthøjde og
emhættens monteringshøjde. Mål den tota-
le loftshøjde. Træk komfurhøjden, monter-
ingshøjden og rammen fra, se målskitse
Fig. 1 .
Mål på ramme = total loftshøjde - kom-
furhøjde - monteringshøjde - rammens
højde.
14 991.0433.866/126185/2016-02-08

Ved højdejustering af rammen skal skruer-
ne (8stk.=) Fig. 4A skrues ud. uster højden
på rammen, og lås ved at skrue skruerne til-
bage. Det kan være nødvendigt at flytte
skruerne til andet hul.
Justering af længde på slange/rør for
tilslutning til udluftningskanal
Fig. 4B
Mål rammens indjusterede længde. Træk
komfurhøjden, monteringshøjden og ram-
men fra, se målskitse, Fig. 1.
Længde på slange/rør = Mål på ramme -
235 mm.
Montering af skorstensenhed
ig. 5
Stil den justerede ramme på gulvet eller på
et bord som beskyttes med et stykke kar-
ton fra emballagen.
Før de to tilslutninger ned på rammen.
Skru den udvendige skorstensenhed fast i
rammen med skruerne E, Fig. 5A.
Montering i loft
Løft rammen op, og tilpas nøglehullerne til
de fire skruer D,Fig. 5, som er monteret i
loftet/forlængerdelen.
Anbring rammen i position og spænd
skruerne. Lås med den femte skrue H, Fig.
5.
Obs!
Drej rammen så pilen er på samme side
som emhættens forside.
Montering i ramme
Fjern fedtfiler Fig. 14.
Længde på tilslutningsslange/rør tilpasses
til rammens højde, tilslutning i loft samt
højde på tilslutning (235 mm).
Monter tilslutningsslange/rør på emhæt-
tens udgangsstuds.
ig. 6
Træk slange/rør, kabel for elektrisk tilslut-
ning og emhætten op i rammen og fasts-
pænd chassiset med skruer F, Fig. 6A.
Sæt fedtfilter i igen.
Tilslut slange/rør til udluftningskanalen i
loftet, Fig. 6 B.
Tilslutning til udluftningskanal
Tilslut emhætten med rør eller slange Ø160
mm. Er tilslutningen Ø125 mm skal der an-
vendes adapterstuds.
ig. 7
Obs!
Ved montering med slange skal slangen
monteres udstrakt nærmest tilslutning-
en, Fig. 7.
991.0433.866/126185/2016-02-08 15

Montering af øvre skorstensenhed
ig. 8
Træk den øvre skorstensenhed op og fasts-
pænd med skruer E, Fig. 8.
Aftagning af beskyttelsesplast
Skær beskyttelsesplast af i rillen mellem
øvre og nedre skorstensenhed med en
skarp kniv eller barberblad, Fig. 8. Fjern
plasten fra skorstenen.
16 991.0433.866/126185/2016-02-08

JUSTERING A SPJÆLD.
SPJÆLDI DSTILLI G
ustering af flow sker på spjældet. Spjældet
bliver tilgængeligt for justering ved at fjerne
filteret.

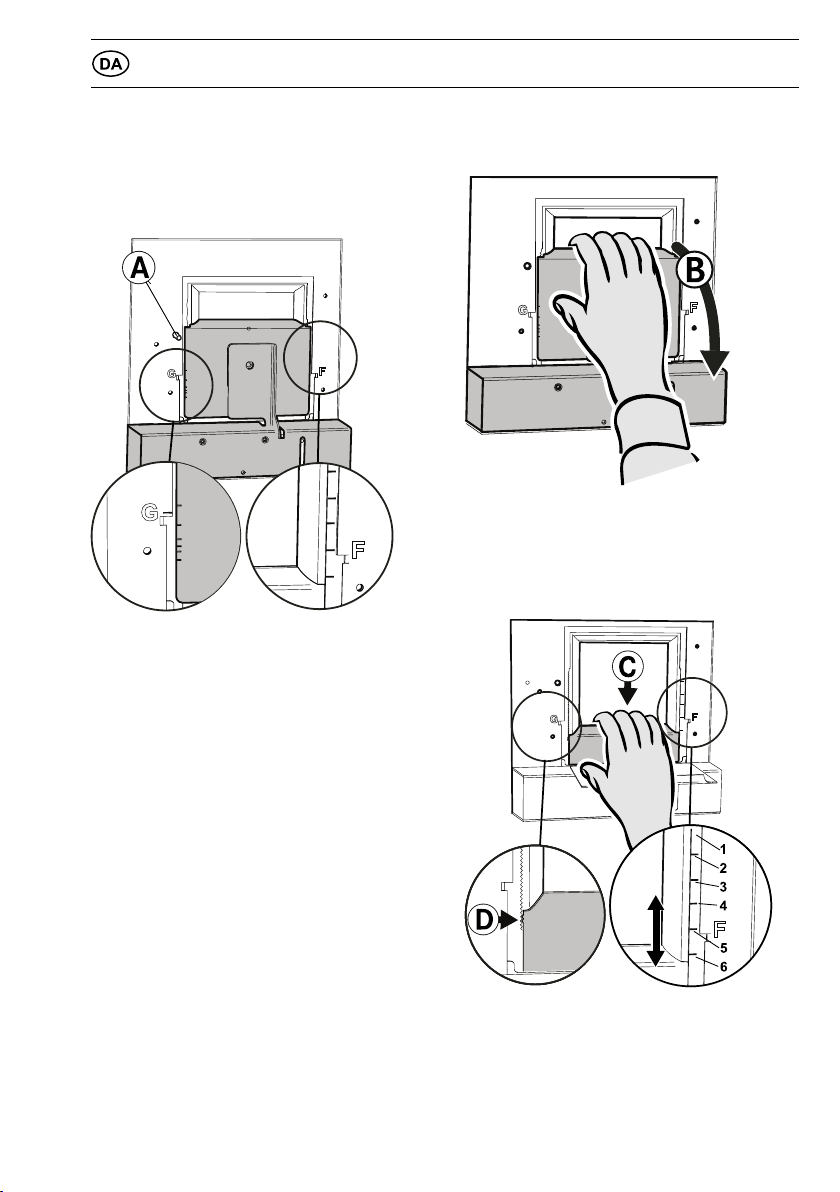

ig. 9
Måleudtag
Måletrykket Pm måles ved måleudgangen,
Fig. 9A. Ved hjælp af måletrykket Pm og
spjældets position kan luftmængden aflæ-
ses i justeringsdiagrammet, hvor F1-F6 er
forceret ventilation, og G1-G6 er
grundventilation.
Hvis luftmængden skal forandres foretages
en ny spjældindstilling ud fra diagrammer-
ne, og derefter justeres spjældets position i
henhold til nedenstående beskrivelse.
Justering af forceret ventilation
ig. 10
Åbn spjældet, Fig. 10B.
Obs!
Spjældet håndteres forsigtigt!
ig. 11
Løsn forceringsklappen, Fig. 11C, ved at
løfte den fra låsegrebene, Fig. 11D.
991.0433.866/126185/2016-02-08 17

Obs!
Håndtér forceringsklappen forsigtigt, og
undgå at bøje den.
Før klappen til ønsket position. Markering-
erne for forceringsklappen tilstand, F1-F6,
svarer til værdierne i diagrammet Forceret
ventilation, se Fig. 15 side 39.
Tryk forceringsklappen fast i låsningen, og
kontroller, at den sidder fast.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, Fig. 15 side
39.)
Justering af grundventilation
ig. 12
ustér grundventilationen med lukket
spjæld. Løsn skruerne, Fig. 12E.
Før spjældet, Fig. 12F, til ønsket position.
Obs!
Spjældet håndteres forsigtigt.
Markeringerne for spjældets position G1-
G6 modsvarer værdierne i diagrammet
Grundventilation, se Fig. 16 side 40.
Lås spjældet fast med skruerne, Fig. 12E.
Mål trykket Pm og check at det ønskede
flow er opnået. (Se diagram, Fig. 16 side
40.)
18 991.0433.866/126185/2016-02-08

BETJENING
FU KTIO STRØMAFBRYDER
ig. 13
A. Belysning.
B. Spjældfunktion. Tryk én gang for at åbne
spjældet. Indikatorlampen lyser, når
spjældet er åbent.
C. Indikatorlampe.
Spjældet lukkes automatisk efter 60 minut-
ter eller ved tryk igen på knappen B.
Lad gerne spjældet være åbent lidt tid før
og efter madlavningen for at forhindre
spredning af mados i rummet.
PLEJE OG VEDLIGEHOLDELSE
Rengøring
Emhætten tørres af med en fugtig klud og
opvaskemiddel. Filteret skal rengøres 2
gange om måneden ved normal brug.
ig. 14
Fjern fedtfiltrene ved at åbne låsen, Fig. 14.
Håndter filtrene forsigtigt, og pas på ikke at
bøje dem.
Læg filteret frit i varmt vand med opvaske-
middel. Filteret kan også vaskes i
opvaskemaskine.
Monter fedtfilteret igen efter rengøring,
sørg for, at det låser korrekt.
Emhætten skal rengøres indvendigt mindst
to gange årligt.
991.0433.866/126185/2016-02-08 19

SERVICE OG GARANTI
Kontroller sikringen. Afprøv alle funktioner-
ne for at se, hvad der ikke fungerer.
Du kan henvende dig til din leverandør eller
til det nærmeste Systemair-kontor.
Systemair A/S, 87 38 75 00
Produktet er omfattet af gældende
branchebestemmelser.
EMBALLAGE- OG
PRODUKTGE BRUG
Emballagen skal afleveres på nærmeste
genbrugsstation til genanvendelse.
Symbolet angiver, at produktet
ikke må håndteres som hushol-
dningsaffald. Det skal i stedet
indleveres til genbrugsstation
for genanvendelse af el- og
elektronikkomponenter. Ved at sikre kor-
rekt håndtering medvirker du til at forebyg-
ge eventuelle negative miljø- og
sundhedseffekter, der kan opstå ved bort-
skaffelse som almindeligt affald. For yderli-
gere oplysninger om genbrug bør du
kontakte de lokale myndigheder, renova-
tionsselskabet eller forretningen hvor varen
er købt.
20 991.0433.866/126185/2016-02-08
