Takex MS-100E User manual

①
PARTS DESCRIPTION
DESCRIPCIÓN DE LAS PIEZAS
DÉSIGNATION DES PIÈCES
1
2
Wiring knockout
Orificio pretroquelado del cableado
Pré-perçage passe-câble
Tamper switch
Interruptor anti-sabotaje
Interrupteur d'autoprotection
Sensor Case
Caja del sensor
Boîtier du capteur
Sensitivity Adjustment
Ajuste de sensibilidad
Réglage de sensiibilité
Lens Holder
Soporte de lente
Support de lentille
Terminals
Terminales
Bornes
Operation LED
LED operacional
LED de marche
Cover Screw
Tornillo de la tapa
Vis du couvercle
Filter
Filtro
Filtre
Masking sheet
Lámina de
enmascaramiento
Étiquette de masquage
Screw : 2
Tornillos : 2
Vis : 2
Lens for long range
Lente de largo alcance
Lentille longue portée
PRECAUTIONS PRECAUCIONES PRÉCAUTIONS
1. For installation / Para instalacion / Pour l'installation
* Locate the sensor so that the detection zones are preferably
crossed by people
* Ubicar el sensor para que las zonas de detección sean
cruzadas preferentemente por la gente
* Localiser le capteur pour que les zones de détection
soient de préférence traversées par des personnes
* Avoid rainfall for horizontal installation
* Ante montaje horizontal del sensor protegerlo conta la lluvia
* Éviter la pluie pour l'installation horizontale
* Keep installation height
* Respectar la altura de instalación
* Respecter la hauteur d'installation
[ Top / Arriba / Haut ]
Cover Screw
Tornillo de la tapa
Vis du couvercle
[ Bottom / Abajo / Bas ]
* Remove obstructions, including glasses
* Remueve las obstrucciones, incluyendo vidrios
* Éviter ce qui peut faire obstruction, y compris les verres * Adjust the lens holder to 2°, 4°, 6°downward from the horizontal
* Ajuste el soporte de lente a 2°, 4°, 6°hacia abajo de la horizontal
* Régler le support de lentille à 2°, 4°, 6°vers le bas à l'horizontale
* Avoid direct sunlight
* Evite la luz solar directa
* Éviter la lumière solaire directe
[Outdoor installation / Instalación exterior / installation extérieure]
[Horizontal installation]
[Instalación horizontal]
[Installation horizontale]
* Avoid exhaust vent and remove all obstructions
* Evite escapes de ventilación y retire todas las obstrucciones
* Éviter la grille d'aspiration et tout ce qui peut faire obstruction
* Avoid electrical noise
* Evite el ruido eléctrico
* Éviter le bruit électrique
* Avoid detection of unexpected objects
* Evite la detección de objetos inesperados
* Éviter la détection d'objets inattendus
OUTDOOR PASSIVE SENSOR / Instruction Manual
SENSOR EXTERIOR PIR / Manual de instrucciones
CAPTEUR EXTERIEUR IRP / Notice d'instructions
MS-100E
0.8〜1.5m
(2.6〜5')
3m Max
(10')
[Vertical installation]
[Instalación vertical]
[Installation verticale]
Body
Cuerpo
Base
Cover
Tapa
Couvercle

Ceiling mount
Montaje en techo
Montage au plafond
Ceiling mount
Montaje en techo
Montage au plafond
Wall Mouont
Montaje en pared
Montage mural
Wall Mouont
Montaje en pared
Montage mural
②
3
1.1m
(3.6')
Height
0.8〜1.5m
(2.6〜5')
1.2m
(4')
05m
(16.5') 10m
(33')
6°
0.7m (2.3') 11.5m(38')
64°
55°
55°
180°
1.2m(4')
1.1m
(3.6')
Height
0.8〜1.5m
(2.6〜5')
Zone Masking
＊
＊
＊
1.2m
(4')
05m
(16.5') 10m
(33')
6°
0.7m (2.3') 180°
1.2m(4')
2.2m
(7.2')
Height
0.8〜1.5m
(2.6〜5')
1.2m
(4') 020m
(66')
10m
(33')
6°
1.4m (4.6') 180°
1.2m(4')
2m
(6.6')
0.2m(0.66')
2.7m(9')
4m(13')
64°60°
180°
180°
30°
0.3m(1')
0.3m(1')
3m
(10')
Height
±55°
6°
（6°）
±90°
Mark
Top
W
W
W
C
C
Mark C
Top Top
Mark C
C
C
6°
±90°
±30°
30°
2. Other precautions / Otras precauciones / Autres précautions
●Avoid using the unit for primary security purpose. The unit is designed
to detect infrared energy variation emitted by a human body. Therefore,
similar variations caused by other reasons may result in false alarms.
●Insert the filter between the lens and the lens holder when using the unit in a site
which is subject to direct sunlight.
Inserte el filtro entre la lente y el soporte de lente cuando se utiliza la unidad en
un lugar que está sujeto a la luz solar directa.
Evite el uso de la unidad para fines de seguridad primaria. La unidad está
diseñada para detectar la variación de la energía infrarroja emitida por un
cuerpo humano. Por lo tanto, las variaciones similares causadas por otras
razones pueden dar lugar a falsas alarmas.
Insérer le filtre entre la lentille et le support de lentille lors de l'utilisation de l'unité
dans un endroit qui est soumis à la lumière solaire directe.
Éviter d'utiliser l'appareil pour le but de la sécurité primaire. L'appareil est
conçu pour détecter la variation de l'énergie infrarouge émise par le corps
humain. Par conséquent, des variations similaires causées par d'autres
raisons peuvent entraîner des fausses alarmes.
●The flter reduces influence of sunlight by lowering the sensitivity. Check
the sensitivity by a walk test.
El filtro reduce la influencia de la luz solar mediante la reducción de la
sensibilidad. Comprobar la sensibilidad mediante una caminata de prueba.
Le filtre réduit l'influence de la lumière solaire en abaissant la sensibilité.
Vérifier la sensibilité par un test de déplacement.
Filter
Filtrar
Filtre
DETECTION AREA ÁREAS DE DETECCIÓN ZONE DE DÉTECTION
* 4 patterns of coverage possible with 2 types of lens / 4 patrones de cobertura posibles con 2 tipos de lentes / 4 modèles de couverture possibles avec 2 types de lentilles
1. Detection Chart / Tabla de detección / Tableau de détection
Vertical Installation / Instalación vertical / Installation vertical Horizontal installation / Instalación horizontal /
Installation horizontale
Mounting/
Montaje/
Montage
Indoor / Outdoor , Interior / Exterior, Intérieur / Extérieur
Mounting Height /Altura de montaje / Hauteur de montage 0.8m - 1.5m (2.6 - 5')
Indoor, Interior, Intérieur
Height /Altura / Hauteur 3m (10')
Detection Area / Áreas de deteccióon/ Zone de détection
(Wide angle:Set at factory)(Ángulo ancho:Ajuste predeterminado)
(Grand angle: Réglage d'usine)
Wide angle / Ángulo ancho /
Grand angle [Max. 10m (33')]
Curtain / Cortina / Rideau
[Max. 10m (33')]
Long range / Largo alcance / Longue
portée [Max. 20m (66')]
Curtain / Cortina / Rideau
[Max. 3m (10')]
Coverage / Cobertura /
Couverture
Lens/Lente
/Lentille
(Attached at factory) (Adjuntado en fábrica)
(Attachée à l'usine)
For long range/Para rango
largo/Pour la plage longue
(Attached at factory) (Adjuntado en fá brica)
(Attachée à l'usine)
Lens Setting/
Ajuste de la lente/
Réglage de la
lentille
For outdoor mounting /
Para el montaje exterior
/ Pour le montage exté-
rieur
Install properly. / Instalar correctamente. /Installer correctement.
Do not install in a site which is
subject to direct rainfall.
No instale en un lugar que está
directamente expuesto a la lluvia.
Ne pas installer dans un endroit qui
est soumis directement à la pluie.
Do not fail to set coverage to a lower angle than the horizontal. (2°, 4°, 6°)
No olvidar de ajustar la cobertura en un ángulo inferior a la horizontal. (2°, 4°, 6°)
Ne pas manquer à régler la couverture à un angle inférieur à l'horizontale.(2°, 4°, 6°)
Mask two upper zones. / Má-
scara dos zonas superiores. / Masquer
deux zones supérieures.
marca
marque
marca
marque marca
marque
Arriba
Haut Arriba
Haut Arriba
Haut
Lens
Lente
Lentille
Lens Holder
Soporte de lente
Support de lentille

Marca del área ( W, C )
Marque de zone ( W, C )
③
4
5
AVOID DIRECT RAINFALL ON HORIZONTAL INSTLLATION /
VERTICAL VERTICAL
HOLIZONTAL HOLIZONTAL HOLIZONTAL HOLIZONTAL
Lens
Lente
Lentille
Lens Holder
Soporte de lente
Support de lentille

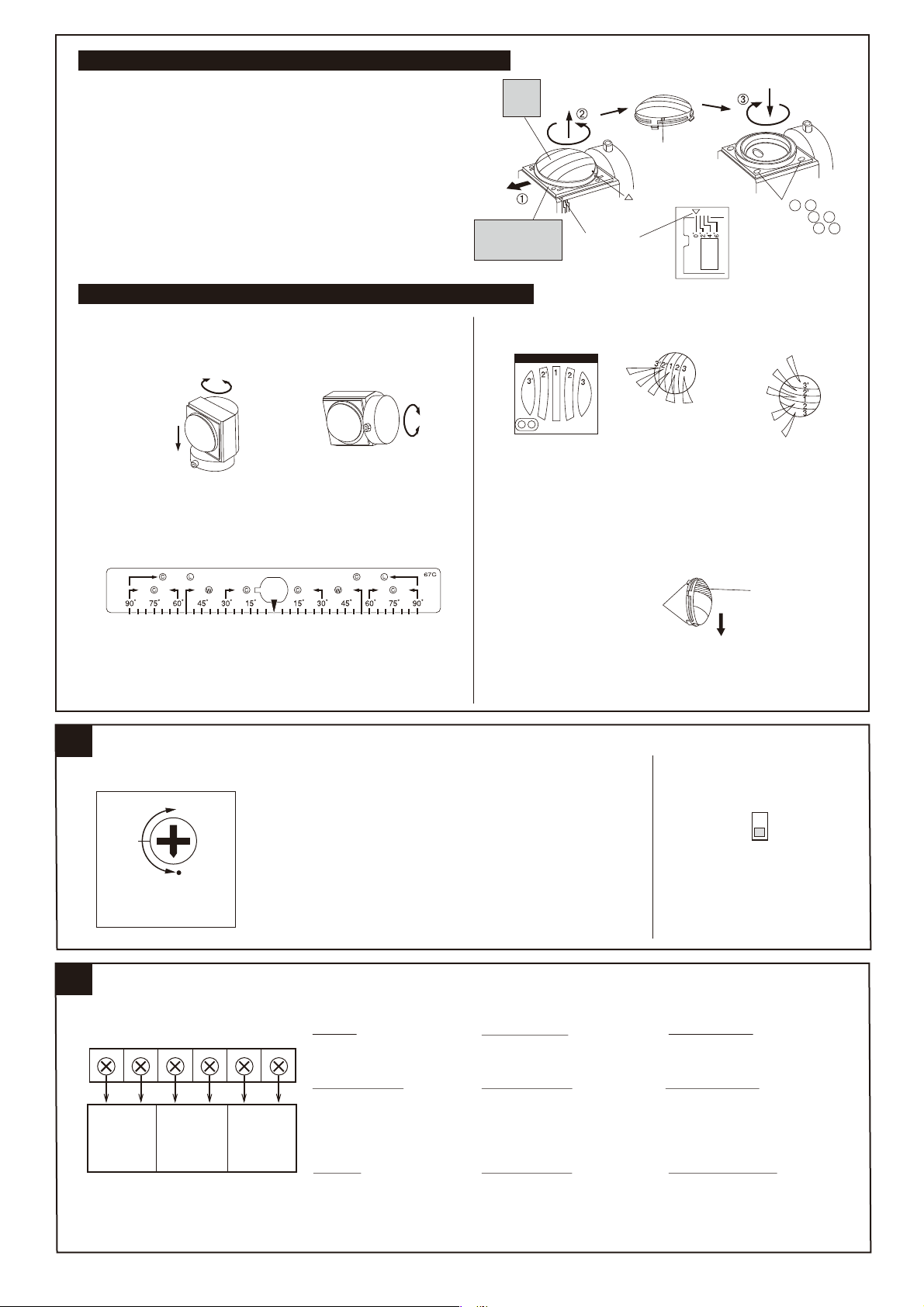

LENS REPLACEMENT
VERTICAL ADJUSTMENT
Holder Level
Nivel de soporte
Niveau de support
Mark
Setting Mark
Area Mark ( W, C )
H
FACTORY SET
PIR SENS.
L
N / O
N / C
MASKING SEAL 9039-67
FOR
OPERATION LED (ATTACH SEAL DOUBLE)
FOR
AREA
Curtain/ Cortina / Rideau
2. Lens Setting / Ajuste de la lente / Réglage de la lentille
Marca de ajuste
Marque de réglage
①Adjust lens holder to set holder level to 0°.
Ajuste el soporte de lente para ajustar el nivel de soporte a 0°.
Ajuster le support de lentille pour régler le niveau de support à 0°.
②Remove lens from lens holder.
Retire la lente del soporte de lente.
Retirer la lentille du support de lentille.
③Refer to lens setting in chart (3. 1). Attach appropriate lens on lens holder and
adjust lens to fit Setting Mark to mark W or C.
Consulte el ajuste de la lente en la tabla (3. 1). Coloque la lente
convenientemente en el soporte de lente y la lente para ajustarlo según la
marca de ajuste para marcar W o C.
Reportez-vous au réglage de la lentille dans le tableau (3. 1) . Attacher la
lentille appropriée sur le support de lentille et ajuster la lentille en fonction
de la marque de réglage pour indiquer W ou C.
3. Angle Adjustment / Ajuste del ángulo / Réglage de l'angle
(1) Angle Adjustment / Ajuste del ángulo / Réglage de l'angle (2) Zone Masking/Enmascaramiento de zona/Masquage de zone
①Sensor Case / Caja del sensor / Boîtier de capteur ①Coverage / Cobertura / Couverture
Wide Angle / Vertical Curtain
Ángulo ancho / Cortina vertical
Grand angle / Rideau vertical
[Vertical installation]
[Instalación vertical]
[Installation verticale]
[Horizontal installation]
[Instalación horizontal]
[Installation horizontale]
●Use zone masking seal to cut unnecessary zones.
Utilice la lámina de enmascaramiento de zona para cortar zonas innecesarias.
Utiliser l'étiquette de la zone de masquage pour couper les zones inutiles.
*In case of curtain coverage, mask two upper zones with seals. Cut off locking
edges of lens and adjust lens holder to set holder level to 2 , 4 , or 6 .
En el caso de la cobertura de cortina, enmascarar dos zonas superiores con las
láminas. Cortar los bordes de bloqueo y ajuste el soporte de lente para apoyar
el nivel 2°, 4°y 6°.
En cas de couverture de rideau, masquer les deux zones supérieures avec des
étiquettes. Couper les bords de verrouillage et régler le support de lentille au
niveau de support à 2°, 4°, ou 6°.
Locking edge
Borde de bloqueo
Bord de verrouillage
Masking
Enmascaramiento
Masquage
②Angle Adjustment Level / Nivel de ajuste del ángulo / Niveau de réglage de l'angle
(a) Turn sensor case to adjust the required angle. Refer to the seal on the unit.
Girar la carcasa del sensor para ajustar al ángulo requerido. Consulte la etiqueta
de la unidad.
Tourner le boîtier du capteur pour le régler à l'angle requis.
Reportez-vous à l'étiquette de l'appareil.
±90°Variable
Downward 6°
6°a la baja
6°à la baisse ±90°Variable
(b) In case of vertical installation in outdoor, adjust lens holder to set holder level
to 2°, 4°, or 6°.
Para montaje vertical en exteriores, adjuste el soporte de lente para adjustar
el nivel de soporte a 2°, 4°y 6°.
En cas d'installation verticale extérieure, ajuster le support de lentille pour régler
le niveau de support à 2°, 4°, ou 6°.
②Operation LED / LED operacional / LED de marche
Use masking seals to mask Operation LED, when It is not needed..
Utilicelas láminas para ocultar el LED operacional, cuando no es necesario
Utiliser des étiquettes pour masquer la LED de marche, quand elle n'est pas
nécessaire.
ADJUSTMENT AJUSTE RÉGLAGE
●Sensitivity Adjustment / Ajuste de sensibilidad / Réglage de sensibilité
・Output contact can be selectable.
(N/O or N/C)
・El contacto de salida es seleccionable.
(N/A o N/C)
・Le contact de sortie est sélectionable.
(NO ou NF)
●Contact Selection
Selección de contactos
Sélection de contact
●This volume is for adjusting the sensitivity of passive infrared sensor.
Este potenciómetro permite ajustar la sensibilidad del sensor de infrarrojopasivo.
Ce potentiomètre permet de régler la sensibilité du capteur infrarouge passif.
●Adjust sensitivity when necessary according to environment.
(Usually there is no need to change the sensitivity set at the factory.)
Ajuste la sensibilidad de acuerdo con el medio ambiente, si es necesario.
(Generalmente, no hay necesidad de cambiar la sensibilidad predeterminado.)
Régler la sensibilité en fonction de l'environnement, si nécessaire.
(En général, il n'y a pas de besoin de changer la sensibilité réglée en usine.)
AJUSTE PREDETERMINADO
RÉGLAGE D'USINE
WIRING CABLEADO CÂBLAGE
1. Terminal Configuration 1.Configuración del terminal 1. Affectation des bornes
POWER
●DC10.5-28V (Non Polarity)
●Current Consumption 30mA MAX.
ALIMENTACIÓN
●10.5 V-28 V CC (sin polaridad)
●Consumo actual 30mA máx.
ALIMENTATION
●10.5-28 Vcc (sans polalité)
●Consommation de courant 30mA max.
POWER
ALIMENTACIÓN
ALIMENTATION
ALARM OUTPUT
SALIDA ALARMA
SORTIE ALARME
TAMPER
ANTI-SABOTAJE
AUTOPROTECTION
ALARM OUTPUT
●Dry contact relay output form
N.O / N.C selectable
CONTACT CAPACITY : 30V (AC ・ DC)
0.5A MAX. (resistive load)
SALIDA ALARMA
●Forma de salida de relé de contacto
seco N.A./N.C. seleccionable
CAPACIDAD DE CONTACTO : 30 V (CA/CC)
0.5 A máx. (carga resistiva)
SORTIE ALARME
●Contacteur statique
sélectionnable NO/NF
CAPACITÉ DES CONTACTS : 30V (ca-cc)
0.5A max. (charge résistive)
TAMPER
●Dry contact relay output N.C.
CONTACT CAPACITY:
30V (AC・DC), 2A MAX.
(resistive load)
ANTI-SABOTAJE
●Salida del relé de contacto seco N.C.
CAPACIDAD DE CONTACTO:
30 V (CA/CC), 2 A máx.
(carga resistiva)
AUTOPROTECTION
●Contacteur statique sélectionnable NF
CAPACITÉ DES CONTACTS:
30V (ca-cc), 2 A max.
(charge résistive)
Marca
Marque

④
(R1.38")
77mm
R35mm
(2-φ0.17")
2-φ4.2mm
70mm
171mm (6.73")
147.5mm
76mm
(5.81")
(2.99")
(71.5mm)
(2.81")
(3.03") (2.76")
4
6
7
8
2. Wiring distance / Distancia de cableado / Distance de câblage 3. Wiring insertion / Inserción del cableado / Insertion du câblage
DC 12C DC 24C
●Break either the top or bottom knockouts, if necessary.
Pull wire through the insertion holes.
Romper los orificios pretroquelados en la parte superior o inferior, si es necesario.
Tire del hilo a través de los orificios de inserción.
Casser les pré-perçages en haut ou en bas, si nécessaire.
Tirer le fil à travers les trous d'insertion.
AWG 22
(Dia. 0.65mm)
350 m MAX
(1150 ft)
3400 m MAX
(11000 ft)
Size of wire used
Tamaño del cable
utilizado
Taille du câble utilisé
Power voltage
Voltaje de alimentación
Tension d'alimentation
AWG 20
(Dia. 0.8mm)
550m MAX
(1800 ft)
5200m MAX
(17000 ft)
Knockout
Orificio pretroquelado
Pré-perçage
Knockout
Orificio pretroquelado
Pré-perçage
Insertion holes
Orificios de inserción
Trous d'insertion
AWG 18
(Dia. 1mm)
900m MAX
(2950 ft)
8100m MAX
(26500 ft)
NOTE : Maximum wiring distance, when two or more sets are connected, is
the value above divided by number of sets.
NOTA : La distancia de cableado máxima al conectar dos o más juegos es el
valor de arriba dividido entre el número de juegos.
NOTE :
Quand on installe 2 appareils ou plus, la distance de câblage maximum
est égale à la valeur indiquée ci-dessus divisée par le nombre d'appareils.
INSTALLATION INSTALACIÓN INSTALLATION
①Read (2) PRECAUTIONS before installation.
Leer (2) PRECAUCIONES antes de la instalación.
Lire (2) PRÉCAUTIONS avant l'installation.
②Loosen the cover screw and remove cover from unit.
Aflojar el tornillo de la tapa y retire la tapa del cuerpo.
Desserrer la vis du couvercle et reirer le couvercle de
la base.
③Refer to (3) DETECTION AREA and adjust to the required angle.
Consulte (3) AREAS DE DETECCIÓN y ajustar al ángulo requerido.
Reportez-vous à (3) ZONE DE DÉTECTION et régler à l'angle requis.
④Refer to (5) WIRING and connect wires to the terminal.
Consulte (5) CABLEADO y conectar los cables al terminal.
Reportez-vous à (5) CÂBLAGE et connecter les câbles aux bornes.
⑤Secure the body of unit to wall with screws provided.
Fije el cuerpo de la unidad a la pared con tornillos proporcionados.
Fixer la base de l'unité au mur avec les vis fournies.
⑥Refer to (7) OPERATION CHECK and check the operation.
Consulte (7) COMPROBACIÓN DE FUNCIONAMIENTO y
compruebe el funcionamiento.
Reportez-vous à (7) CONTRÔLE DE FONCTIONNEMENT
et vérifier le fonctionnement.
⑦Refer to (4) ADJUSTMENT and set up for desired operation.
Consulte (4) AJUSTE para la operación deseada.
Reportez-vous à (4) RÉGLAGE pour l'opération souhaitée.
⑧Replace the cover.
Vuelva a colocar la tapa.
Remettre le couvercle en place.
OPERATION CHECK COMPROBACIÓN DE FUNCIONAMIENTO CONTRÔLE DE FONCTIONNEMENT
1. Setting / Ajuste / Réglage Contact …Form N.O. / N.C. * Adjust to the required angle.
Contacto … Forma N.A. / N.C. * Ajuste al ángulo requerido.
Contact … Forme NO/NF * Régler à l'angle requis.
2. Check / combrobación / Contrôle
(1) Supply power with cover detached and wait approx. 1 min for warm-up period.
Conectar la alimentación y espearar aprox. 1 min. para el periodo de
precalentamiento.
Fournir l'alimentation avec le couvercle détaché et attendre environ 1 min. pour
la période d'amorçage.
(2) After warm-up period, operate a walk test in the detection area to check if the
required area is covered. (Operation LED is activated at the time of detection.)
Después del período de precalentamiento, realice una prueba de desplazamiento
en la zona de detección para comprobar si el área requerida está cubierto.
(El LED está en marcha se activa en el momento de la detección.)
Après la période d'amorçage, effectuer un test de déplacement dans la zone
de détection pour vérifier si la zone requise est couverte.
(La LED de marche est activée au moment de la détection.)
(3) Readjust the sensor case or mask zones, if necessary.
Reajuste la caja del sensor o enmascarar zonas, si es necesario.
Rajuster le boîtier du capteur ou masquer des zones, si nécessaire.
(4) Check if whole system functions well.
Compruebe que todo el sistema funciona bien.
Vérifier si l'ensemble du système fonctionne bien.
EXTERNAL DIMENTIONS DIMENSIONES EXTERNAS DIMENSIONS EXTÉRIEURES
Knockout
Orificio pretroquelado
Pré-perçage
Knockout
Orificio pretroquelado
Pré-perçage
Cover Screw
Tornillo de la tapa
Vis du couvercle Screw hole
Orificio del tornillo
Trou de vis

⑤
Instruction Manual MS-100E
PRODUCT DESCRIPTION :
TROUBLESHOOTING : Analyze possible problems according to the following table.
Symptom Possible Cause Remedy
Inactive
1. No power supply. Inadequate voltage.
2. Warm-up period.
3. Obstructions in the coverage.
4. Incorrect adjustment of coverage.
5. Stained cover.
1. Ensure correct and adequate supply voltage.
2. Wait 1 min. after power is supplied.
3. Remove obstructions.
4. Readjust the coverage.
5. Clean with soft cloth.
Malfunction
False Signal
1. Unstable voltage.
2. Something moving or rapid temperature variation in
detection area.
3. A large electric noise source is located nearby.
4. Direct sunlight shining on the unit.
5. Detecting untargeted objects.
6. Small animals.
1. Stabilize supply voltage.
2. Remove cause or change coverage.
Turn the sensitivity adjustment down.
3. Remove the problem or replace the unit.
4. Remove the problem or replace the unit.
Readjust the coverage.
Insert the attached filter.
5. Readjust the coverage.
6. Prevent small animals from coming in or readjust the unit.
Installed unit does not
operate, while LED is on
1. Bad wiring connection or broken wire or short circuit.
2. Improper terminal connection.
3. Improper unit is connected.
1. Check wiring again.
2. Check terminal connection with a tester.
3. Check connected unit.
If normal operation cannot be restored by these means, contact either the dealer from whom you bought the unit or TAKEX directly.
SPECIFICATIONS :
Sensor Switch
Model
Detection system
Coverage
Supply voltage
Current consumption
Alarm output
Tamper output
Sensitivity adjustment
Ambient temperature
Mounting position
Operation LED
Connection
Weight
Appearance
Optional
MS-100E
Passive infrared
Vertical Installation
・Wide Angle [Max. 10m (33')]
・Curtain [Max. 10m (33')]
・Long Range [Max. 20m (66')]
Horizontal Installation
・Vertical Curtain [Max. 3m (10')]
10.5VDC to 28VDC (Non polarity)
30mA MAX.
Dry contact relay output Form N.C. / N.O. selectable
・Contact capacity : 30V (AC・DC), 0.5A MAX.
(Resistive load)
・Contact operation : Detection time + delay time
(Approx. 2 sec.)
Dry contact relay output N / C
・Contact capacity : 30V (AC・DC), 2A MAX.
(Resistive load)
・Approx. 30% ( L ) --- Approx. 170% ( H )
(100% : set at factory)
-4°F to +122°F (-20°C to +50°C)
Vertical Installation
・Indoor / outdoor (height : 0.8 - 1.5m)
Horizontal Installation
・Indoor (height : 3m MAX.)
Lighting at alarm
Terminals
7.7 oz (220g)
Cover : PE resin (white) Body : AES resin (White)
Wall mount attachment (BW-14), Pole attachment (BP-12)
Pole cover (BP-11), Magnetic sheet (BR-M5)
Limited Warranty :
TAKEX products are warranted to be free from defects in material and workmanship for 12 months from original date of shipment. Our warranty does not cover
damage or failure caused by natural disasters, abuse, misuse, abnormal usage, faulty installation, improper maintenance or any repairs other than those provided
by TAKEX. All implied warranties with respect to TAKEX, including implied warranties for merchantability and implied warranties for fitness, are limited in duration to
12 months from original date of shipment. During the Warranty Period, TAKEX will repair or replace, at its sole option, free of charge, any defective parts returned
prepaid. Please provide the model number of the products, original date of shipment and nature of diffculty being experienced. There will be charges rendered for
product repairs made after our Warranty Period has expired.
MAINTENANCE
・To clean the device, use a soft, wet cloth and then wipe off any water drops. If the device is particularly dirty, dip the soft cloth in the water that contains a weak
neutral detergent. Wipe the device gently with the cloth, then wipe off any detergent that remains.
Do not use substances such as thinner or benzene. (The plastic parts may deform, discolor or change their properties.)
・Perform operation checks on a regular basis.
Thank you for purchasing a TAKEX product. This sensor will provide long and dependable service when properly installed. Please read this Instruction
Manual carefully for correct and effective use.
Please Note : This switch is designed to detect passing objects and to initiate a signal ; it is not a burglary-preventing device.
TAKEX is not responsible for damage or losses caused by accident, theft, Acts of God (including lightning), abuse, misuse, abnormal
usage, faulty installation or improper maintenance.
This sensor unit uses a passive infrared sensors to detect infrared (≒body temprature) emitted from a human body, which can be used as automatic
switch. This unit is designed for wide applications such as a switch to control illumination or home automation.
※Specifications and design are subject to change without prior notice.

⑥
DESCRIPCIÓN DEL PRODUCTO :
RESOLUCIÓN DE PROBLEMAS : Analizar los problemas potenciales en la tabla de abajo.
Síntoma Causa posible Remedio
Inactivo
1. Sin suministro de alimentación. Voltaje inadecuado.
2. Período de precalentamiento.
3. Obstrucciones en la cobertura.
4. Ajuste de área incorrecto.
5. La tapa está cubierta por substancias.
1. Seleccione la voltaje de alimentación correcta y adecuada.
2. Deje que transcurra el período deprecalentamiento
(aproximadamente 1 min.)
3. Eliminar las obstrucciones.
4. Reajuste las área de protección.
5. Limpie la tapa con un paño suave.
Mal funcionamiento
Falsa señal
1. Voltaje de alimentación inestable.
2. Algo se está moviendo por el área protegida o existen
variaciones de temperatura demasiado rápidas.
3. Hay cerca una fuente de ruido eléctrico grande.
4. Luz solar directa en la unidad.
5. Detección de objetos no objetivo.
6. Presencia de animales pequeños.
1. Estabilice el voltaje de alimentación.
2. Elimine la causa o ajuste la zona de protección.
Ajuste la sensibilidad hacia abajo.
3. Retire el problema o reemplaze la unidad.
4. Retire el problema o reemplaze la unidad.
Reajuste la zona de protección.
Inserte el filtro suministrado.
5. Reajuste la cobertura.
6. Evite que los animales pequeños para venir o reajuste
la unidad.
El LED de alarma se
ilumina, aunque el
dispositivo conectado
está inactivo
1. Conexión del cable incorrecta o cable roto o cortocircuito.
2. Conexión de terminal incorrecta.
3. Unidad incorrecta conectado.
1. Compruebe el cableado de nuevo.
2. Compruebe la conexión de terminales con un tester.
3. Compruebe la unidad conectada.
ISi tras lo cual no puede restablecer el funcionamiento normal, póngase en contacto con el proveedor de adquisición de la unidad o con TAKEX directamente.
ESPECIFICACIONES :
Sensor / Conmutador
Modelo
Sistema de detección
Cobertura
Suministro de alimentación
Consumo de corriente
Salida de alarma
Salida anti-sabotaje
Ajuste de sensibilidad
Temperatura ambiente
Posición de montaje
LED operacional
Conexión
Peso
Apariencia
Opcional
MS-100E
Infrarrojo pasivo
Instalación vertical
・Ángulo ancho [máx. 10m (33')]
・Cortina [máx. 10m (33')]
・Largo alcance [máx. 20m (66')]
Instalación horizontal
・Cortina vertical [máx. 3m (10')]
10.5 a 28V CC (sin polaridad)
30mA máx.
Salida del relé de contacto seco N.A./N.C. seleccionable
・Capacidad de contacto: 30 V (CA/CC), 0.5 A máx.
(Carga resistiva)
・Funcionamiento del contacto:
Tiempo de detección + retardo desconexión (2 seg.aprox.)
Salida del relé de contacto seco N.C
・Capacidad de contacto: 30 V (CA/CC), 2A máx.
(Carga resistiva)
・30% ( L: baja ) --- 170% ( H: alta ) aprox.
(100% : ajuste predeterminado)
-4°F to +122°F (-20°C to +50°C)
Instalación vertical
・Interior / Exterior (altura : 0,8 - 1,5 m)
Instalación horizontal
・Interior (altura : 3 m máx.)
Iluminado al producirse una alarma
Terminales
7.7 oz (220g)
Tapa : resina PE(blanco) Cuerpo: resina AES(blanco)
Accesorio de instalación en pared (BW-14) / en barra (BP-12),
Cubierta posterior (Post) (BP-11), Hoja magnética (BR-M5)
Garantía limitada:
Los productos TAKEX poseen una garantía de 12 meses, a partir de la fecha original de compra, contra defectos en el material y la mano de obra. Nuestra
garantía no cubre los daños o fallos ocasionados por desastres naturales (incluyendo las descargas inductivas por relámpagos), abuso, mal uso, uso anormal,
instalación defectuosa, mantenimiento inadecuado o por cualquier reparación que sea diferente a aquellas proporcionadas por TAKEX. Todas las garantías
implícitas, con respecto a TAKEX, incluyendo las garantías implícitas por mercadotecnia e idoneidad se encuentran limitadas a una duración de 12 meses a
partir de la fecha original de la compra. Durante el periodo de garantía, TAKEX reparará o reemplazará, a su sola discreción y sin cargo alguno, cualquier pieza
defectuosa franqueada. Indique el número de modelo de los productos, la fecha original de compra y la naturaleza de las dificultades experimentadas. Existirán
cargos por las reparaciones del producto realizadas una vez transcurrido el periodo de garantía.
MANTENIMIENTO
・Para limpiar el dispositivo, utilice un paño suave y húmedo y luego limpie las gotas de agua. Si el dispositivo está muy sucio, humedezca el paño en agua que
contenga un detergente neutro débil. Limpie el dispositivo suavemente con el paño, seguidamente elimine todo el detergente que quede. No utilice sustancias
tales como disolvente o benceno. (Las piezas de plástico pueden deformarse, decolorarse o cambiar sus propiedades.)
・Realize periódicamente ó con frecuencia comprobaciones de funcionamiento.
Le agradecemos que haya adquirido un sensor de infrarrojos pasivo TAKEX. Instalar correctamente este sensor proporcionará una larga vida ú til de alta
Atención: Este sensor está diseñado para detectar intrusiones e iniciar una alarma; no es un dispositivo de prevención de robo.
TAKEX no se hace responsable por daños, lesiones o pérdidas ocasionados por accidentes, robos, desastres naturales (incluyendo las
cargas inductivas causadas por relámpagos), abuso, mal uso, uso anormal, instalación defectuosa o mantenimiento inadecuado.
Esta unidad de sensor utiliza sensores infrarrojos pasivos para la detección de infrarrojos (≒la temperatura del cuerpo) emitidos por un cuerpo humano, que se puede utilizar
como un interruptor automático. Esta unidad está diseñada para aplicaciones de ancho, como un interruptor para controlar la iluminación o la automatización del hogar.
※Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
Manual de instrucciones MS-100E

⑦
DESCRIPTION DU PRODUIT :
DÉPANNAGE : Analyser les problèmes possibles selon le tableau suivant.
Symptôme Cause possible Remède
Inactif
1. Pas d'alimentation. Tension incorrecte.
2. Période d'amorçage.
3. Obstructions dans la couverture.
4. Mauvais réglage de zone.
5. Présence de saleté sur le couvercle.
1. Choisir une tension d'alimentation correcte et adéquate.
2. Laisser s'effectuer l'amorçage (environ 1 min.).
3. Retirer les obstructions.
4. Rajuster la zone de protection.
5. Nettoyer le couvercle avec un chiffon doux.
Mauvais fonctionnement
Faux signal
1. Tension d'alimentation instable.
2. Mouvement dans la zone protégée ou variations de
température trop rapides.
3. Importante source de bruit électrique à proximité.
4. Lumière solaire directe sur l'unité.
5. Détection des objets non ciblés.
6. Présence de petits animaux.
1. Stabiliser la tension.
2. Éliminer la cause ou rajuster la zone.
Régler la sensibilité vers le bas.
3. Retirer le problème ou remplacer l'unité.
4. Retirer le problème ou remplacer l'unité.
Rajuster la zone de protection.
Insérer le filtre fourni.
5. Rajuster la couverture.
6. Empêcher les petits animaux de venir ou rajuster l'unité.
La LED rouge s'allume
alors que l'appareil
connecté est inactif
1. Mauvaise connexion de contact, fil coupé ou court-circuit.
2. Mauvaise connexion des bornes.
3. Mauvaise unité connecté.
1. Vérifier de nouveau le câblage.
2. Vérifier la connexion des bornes avec un testeur.
3. Vérifier l'unité connectée.
Si l’appareil ne fonctionne toujours pas normalement, contactez votre revendeur ou TAKEX directement.
SPECIFICATIONS :
Capteur / Commutateur
Modèle
Système de détection
Couverture
Alimentation
Consommation de courant
Sortie alarme
Sortie autoprotection
Réglage de sensibilité
Température ambiante
Position de montage
LED de marche
Connexion
Poids
Aspect
Accessoires optionnelsl
MS-100E
Infrarouge passif
Installation verticale
・  Grand angle [Max. 10m (33')]
・  Rideau [Max. 10m (33')]
・  Longue portée [Max. 20m (66')]
Installation horizontale
・  Redeau vertical [Max. 3m (10')]
10.5 à 28Vcc (sans polarité)
30mA Max.
Contacteur statique sélectionnable NO/NF
・  Capacité des contacts: 30V (ca-cc), 0.5A max.
(Charge résistive)
・  Fonctionnement des contacts:
Détection + temporisation (2 sec. environ)
Contacteur statique NF
・  Capacité des contacts: 30V (ca-cc), 2A max.
(Charge résistive)
・  30% ( L: bas ) --- 170% ( H: haut ) environ
(100% : réglage d'usine)
-4°F to +122°F (-20°C to +50°C)
Installation verticale
・  Intérieur / Extérieur (hauteur : 0.8 - 1.5m)
Installation horizontale
・  Intérieur (hauteur : 3m MAX.)
Allumée en cas d'alarme
Bornes
7.7 oz (220g)
Couvercle : résine PE(blanc) Boîtier: résine AES(blanc)
Support de fixation murale (BW-14) / sur poteau (BP-12), Couvercle
arrière(Poteau) (BP-11), Feuille magnétique (BR-M5)
Limitation de garantie:
Les produits TAKEX sont garantis pièces et main d’oeuvre durant 12 mois à compter de leur date d’expédition initiale. Cette garantie ne couvre pas les dégâts
ou défaillances dues à des catastrophes naturelles (y compris les surcharges dues à la foudre), un mauvais traitement, un mauvais usage, un emploi abusif, une
installation défectueuse, un mauvais entretien ou toute réparation qui ne serait pas effectuée par TAKEX. Toute garantie implicite de TAKEX, y compris les
garanties de qualité marchande ou d’aptitude à un emploi particulier, est limitée à une durée de 12 mois à compter de la date d’expédition initiale. Durant la
période de garantie, TAKEX pourra, à sa seule discrétion, réparer ou remplacer gratuitement toute pièce défectueuse qui sera retournée prépayée. Merci
d’indiquer le numéro de modèle du produit, la date d’expédition initiale et la nature du problème rencontré. Toute réparation effectuée en dohors de la période
de garantie sera facturée.
ENTRETIEN
・Pour nettoyer l'appareil, utiliser un chiffon doux et humide, puis essuyer les gouttes d'eau. Si l'appareil est très sale, tremper le chiffon doux dans l'eau qui
contient du détergent neutre et faible. Essuyer l'appareil délicatement avec le chiffon, puis enlever tout le détergent qui reste. Ne pas utiliser des substances
telles que du diluant ou du benzène.(Les pièces en plastique peuvent être déformées/décolorées ou modifier leurs propriétés.)
・Effectuer des contrôles de fonctionnement régulièrement.
Merci d’avoir acheté un capteur infrarouge passif de TAKEX. Si vous prenez le soin de le monter correctement, il vous fera un long usage, très fiable.
Merci de lire attentivement la présente notice pour utiliser au mieux votre capteur.
Remarque: Ce capteur est destiné à détecter des intrusions et à déclencher une alarme. Ce n’est pas un dispositif anti-cambriolage. TAKEX dégage
toute responsabilité pour les dommages, pertes ou préjudices corporels dus à un accident, un vol, une catastrophe naturelle (y compris
le foudroiement), un mauvais traitement, un mauvais usage, un emploi abusif, une installation défectueuse ou un mauvais entretien.
Cette unité de capteur utilise des capteurs passifs à infrarouge pour détecter l'infrarouge (≒température corporelle) émis par un corps humain, qui
peut être utilisé comme interrupteur automatique. Cet appareil est conçu pour des applications larges, comme un interrupteur pour le contrôle de
l'éclairage ou pour la domotique.
※Les spécifications et la conception sont sujettes à la modification sans préavis.
Notice d'instructions MS-100E

⑧No.05-820 1604
In Japan
Takex America Inc.
4/15 Howleys Road, Notting Hill,
VIC, 3168
Tel : [phone]
Fax : [phone]
Takenaka Engineering Co., Ltd.
83-1, Gojo-sotokan,
Higashino, Yamashina-ku,
Kyoto 607-8156, Japan
Tel : [phone]
Fax : [phone]
http : // www. takex-eng. co. jp /
Takex America Inc.
151 San Zeno Way
Sunnyvale,
CA 94086, U.S.A
Tel : [phone]
Fax : [phone]
http : // www. takex. com
Takex Europe Ltd.
Aviary Court, Wade Road,
Basingstoke, Hampshire. RG24 8PE, U.K.
Tel : [phone]
Fax : [phone]
http : // www. takex. com
In the U.S. In the U.K.
In Australia
