Team C Stoke E User manual

1:8 SCALE 4WD ELECTRIC BUGGY
TR8E CHASSIS

Notiz
This manual is written in german language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Danke das Sie sich für das Produkt Stoke E Offroad Buggy von Team C entschieden haben. Diese
Anleitung hilft Ihnen beim Zusammenbau des Stoke E. Bitte nehmen Sie sich Zeit und lesen Sie sich die
Anleitung genau durch.
Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen
abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen
oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.
Generelle Information
DAS IST KEIN SPIELZUG!
Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.
Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in
überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren
gefahren werden.
Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.
Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.
Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.
Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder
Wartungsschäden werden nicht von der Gewährleistung abgedeckt.
Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.
Nitro Modelle dürfen nur außerhalb von Gebäuden gefahren werden. Inhalieren von Auspuffabgasen
kann zu gesundheitlichen Schäden führen.
Bewahren Sie Chemikalien unzugänglich von Kindern auf.
Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein
sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

Notice
This manual is written in english language only. If you need a manual in your language please visit our
website or contact your distributor!
Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache
benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.
Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di
visitare il nostro sito web o contattate il proprio distributore.
Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio
web o contacte con su distribuidor.
Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue
s'il vous plaît visitez notre site web ou contactez votre distributeur!
Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen
taal kunt u terecht op onze website of neem contact op met uw distributeur!
Thank you for purchasing this Stoke E Offroad Buggy by Team C. This manual shows instructions and
tips to built and maintain your Stoke E. Please take some time to read through to get familiar with the
shown steps.
We continually improve our products, due to that, actual parts my be different to the illustrations.
Please check our website for the latest versions manuals and tips before you start to built this model.
Generall Information
THIS IS NOT A TOY!
Not suitable for children under 14 years of age without adult supervision.
This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,
environmentally areas or near children or animals.
This model contains rotationg parts and parts which become hot during operation. Care must been
taken to avoid damage or injuries.
This product may require some assembly and routine maintance.
This product is covered by warranty based on material defectives. Crash damage or maintenance
failures are not covered under warranty.
Batteries should be used in good condition only, and need to be fully charged.
Nitro models should be driven outside of buildings only. Inhaling exhaust gases could cause health
damage.
Keep chemicals stored out of the range of small children.
Make sure your model and equipment is in perfect condition before you use it, to ensure savety
and fun while driving.

Funkfernsteuerung Einstellung
Akku
Ein neuer NiMH oder LiPo Akku muss vor Benutzung erst geladen werden. Informationen zum Laden finden Sie in der Ladegerätanleitung.
Richten Sie die Fernsteuerung wie unten angegeben ein!
6
5
8
Servo
Empfänger
Fernsteuerung
10
4
Ein/Aus
Schalter
7
9
Elektronischer
Fahrtenregler
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
An
Aus
6
10
An
Aus
5
8
1
3
BenötigteWerkzeuge
Spitzzange PinzetteSchmiermittel Schrauben
Sicehrungslack
Sekundenkleber
oder Reifenkleber
Sechskant-
schlüssel
Kugeldifferential Fett (klar)
Molybdem Fett (schwarz)
Kreuzschlüssel
Karosserielochbohrer
Um exakte Löcher zu bohren.
(1mm bis 15mm) Löcher können gebohrt
werden.
Seitenschneider
Cuttermesser
Karosserieschere &
Schmiergelpapier
Zur Karosserie ausschneiden!
Start
Ende
Batterien einlegen.(Fernsteuerung)
Antenne ausziehen.(Fernsteuerung
Akku anschließen.
Antennenkable ausziehen.(Empfänger)
Trimmungen auf neutrale Position stellen.(Fernsteuerung)
Einschalten.(Fernsteuerung)
Einschalten.(Fahrtenregler)
Sicherstellen das die Servos Befehle von der Fernsteuerung erhalten.(Fernsteuerung)
Ausschalten.(Fahrtenregler)
Ausschalten.(Fernsteuerung)
Antenne einfahren.(Fernsteuerung)
1
8
7
2
5
3
4
6
9
10
11

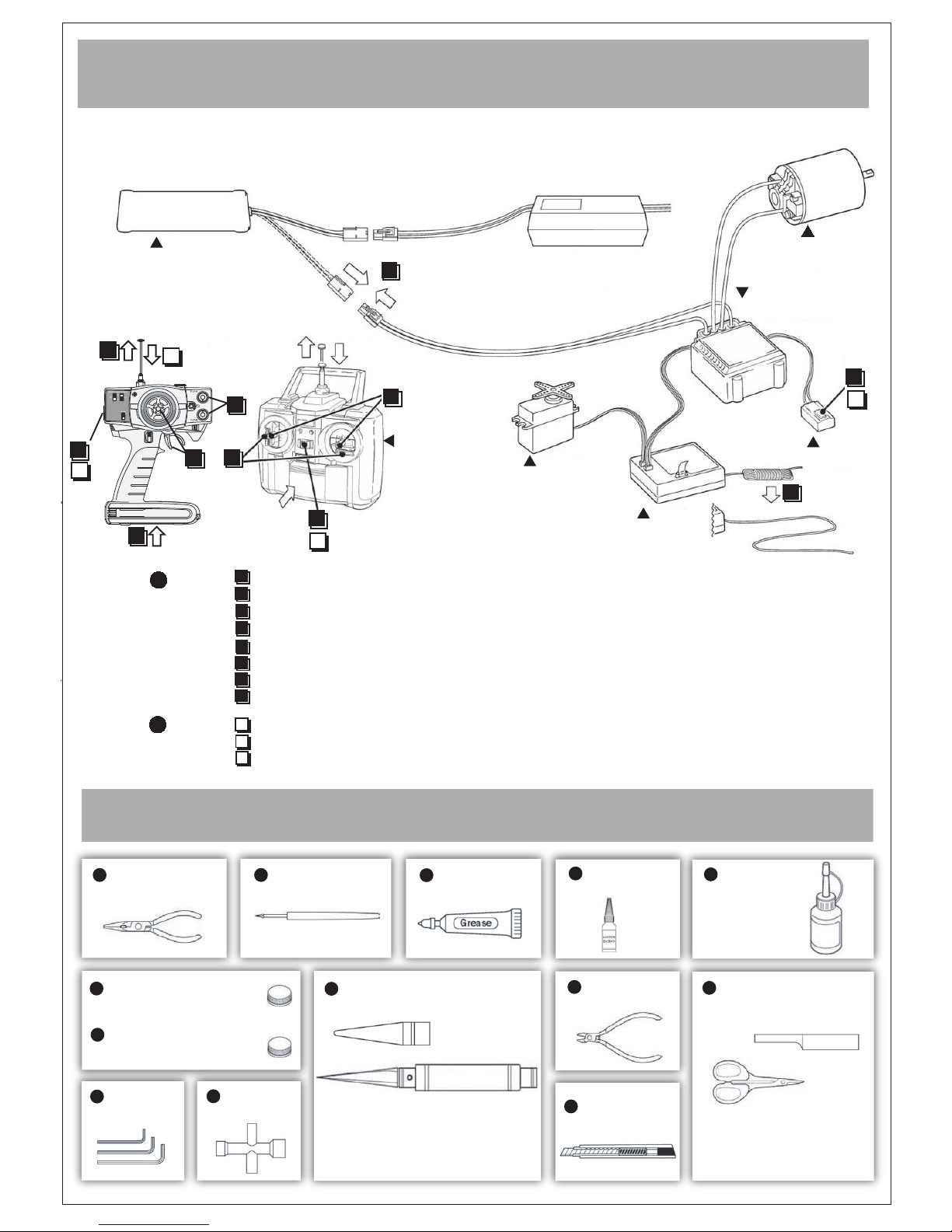

Transmitter Preparation
電池
Battery
A new Ni-MH battery must be charged before it is used.Refer to the charger instruction manual for charging.
Set up the radio control system as indicated below。
6
5
8
Servo
Receiver
Transmitter
10
4
Switch
7
9
Electronic Speed
Controller
Motor
DIGITAL
PROPORTIONAL
RADIO CONTROL
SYSTEM
11
2
ON
OFF
6
10
ON
OFF
5
8
1
3
Tools required
Needie Nose Pllers Awi Grease Screw Cement Instant Glue
Hex Wrench
Ball differential Grease(Clear)
Molybdenum Grease(Black)
Hex Wrench
SP KINFE EDGE REAMER
No need to pre-drill precise holes
(1mm to 15mm)can be drilled
Wire Cutters
Sharp Hobby knife
ROUND CUTTER&SANDER
For trimming bodies!
Start
Finish
Install batteries.(Transmitter)
Extend the antenna.(Transmitter)
Connect the battery
Extend the antenna.(Reveiver)
Center the trims.
Switch on.(Transmitter)
Switch on.(Reveiver)
Make sure the servos are in command.
Switch off.(Reveiver)
Switch off.(Transmitter)
Retract the antenna(Transmitter)
1
8
7
2
5
3
4
6
9
10
11

4
4
Allgemeine Grundlagen
Ein bisschen Theorie ist notwendig!
Sie wollen nun endlich Ihr RC Car losknallen lassen - was müssen sie dabei beachten?
Wichtig: Batterien oder Akkus der Fernsteuerung sollten immer voll geladen sein!
Batterien oder Akkus nie ganz leer fahren. Warum? Es kann Ihnen dann passieren das die Fernsteuerung ausgeht, das Sende-
signal zum Empfänger abreißt und Ihr RC Car sich selbst ständig macht - das kann teuer werden!
Fahrvorbereitung:
Achten Sie bitte immer darauf das Sie zuerst die Fernsteuerung einschalten und dann erst den Fahrtenregler.
Bocken Sie das Fahrzeug auf, damit sich die Räder frei drehen können. Schalten Sie jetzt den Sender ein danach schalten Sie den
Fahrtenregler ein. Überprüfen Sie jetzt die Fahrtauglichkeit der Lenkung links/rechts und Gas/Bremse.
Machen Sie jetzt zuerst ein paar langsame Runden, damit Sie sich mit dem Fahrzeug vertraut machen bevor Sie Vollgas geben.
Denken Sie immer daran - ein RC Car ist wirklich kein Spielzeug - Sie können sich selbst und andere damit schwer verletzten.
Wenn Sie zuerst das Fahrzeug einschalten kann es passieren das der Empfänger ein anderes Signal empfängt und das Fahrzeug von
alleine davon fährt - und das kann sehr gefährlich und auch teuer werden!
Bitte beachten Sie immer - Don´t drink and drive!
Thema Wasser:
Es wird sicherlich vorkommen, dass Sie ab und zu bei Geländefahrten durch eine Pfütze fahren. Bedenken Sie hier, dass der
Empfänger, der Motor und Akku gegen Feuchtigkeit sehr empfindlich sind. Fahren Sie nicht unnötig in große Pfützen
und lassen Sie Ihr Fahrzeug bei starkem Regen zu Hause. Ein Wasserspritzer am falschen Ort und Sie können Ihre Ausfahrt
beenden und sich schonmal überlegen bei welchem Modellbauhändler Sie Ersatzteile nachbestellen.
Thema Wiese:
Fahrten auf Wiesen mit langen Gräsern und Stopeln haben leider auch Ihre Tücken. Das Gras kann sich in den Antriebswellen
verwickeln. Dies führt zu einer unnötigen und zusätzlichen Belastung des Motors und er kann überhitzen.
Thema Sprünge:
Das gehört klar dazu und genau deshalb kauft man sich einen Hyde oder Stoke usw. Ist für diese Fahrzeuge auch überhaupt kein
Problem, wenn man nicht allzu leichtsinnig ans Werk geht.
Damit Sie nach einem Sprung wieder auf den Rädern landen müssen Sie mit der Fernsteuerung arbeiten. Wenn Sie merken das
die Nase vom Fahrzeug immer mehr in Richtung Boden schaut dann geben Sie Gas damit sich die Nase wieder anhebt. Wenn Sie
Gas weg nehmen wird sich die Nase in Richtung Boden senken.
Dies machen Sie aber bitte erst wenn Sie sich mit dem Fahrzeug vertraut gemacht haben und auf eigene
Verantwortung!

4
4
General informations
A bit of theory is necessary!
You want your RC car is finally going to pop - what they need to consider?
Important: Batteries of the radio control should always be fully charged!
Batteries never run completely discharged. Why? The radio control can asume, the transmission signal to the receiver breaks off
and the car is driving without control.
Driving preperation:
Please always make sure that you turn on the radio control first and than the esc.
Jack up the car so the wheels can rotate freely. Now switch on the radio control and than the esc. Now check the roadworthiness of the
steering left / right and throttle / brake.
Now take a few slow laps, so that you become familiar with the car before you open full throttle. Notice - the RC car isn´t a toy -
you can hurt yourself and other peoples.
When you first turn on the vehicle it may happen that the receiver is receiving another signal and the vehicle is driving off alone -
and this can be very dangerous and also expensive!
Pay attention - Don´t drink and drive!
Theme water:
It will certainly happen that you driving through a puddle. Remember here that the receiver, motor and battery are very sensitive.
Don´t drive through big puddles and when it´s heavy rain let your car at home.
Theme grass:
The grass can become tangled in the drive shafts. This leads to an unnecessary and additional load on the motor and it can overheat.
Theme jumps:
This is exactly why you buy a Hyde or a Stoke. This is not a problem for those cars when you do it right.
If you notice that the nose of the car looks more and more towards the ground you step on the throttle so that the nose lifts again.
When you take gas off, the nose will go downwards.
Please do this when you are familiar with the car and at your own risk!

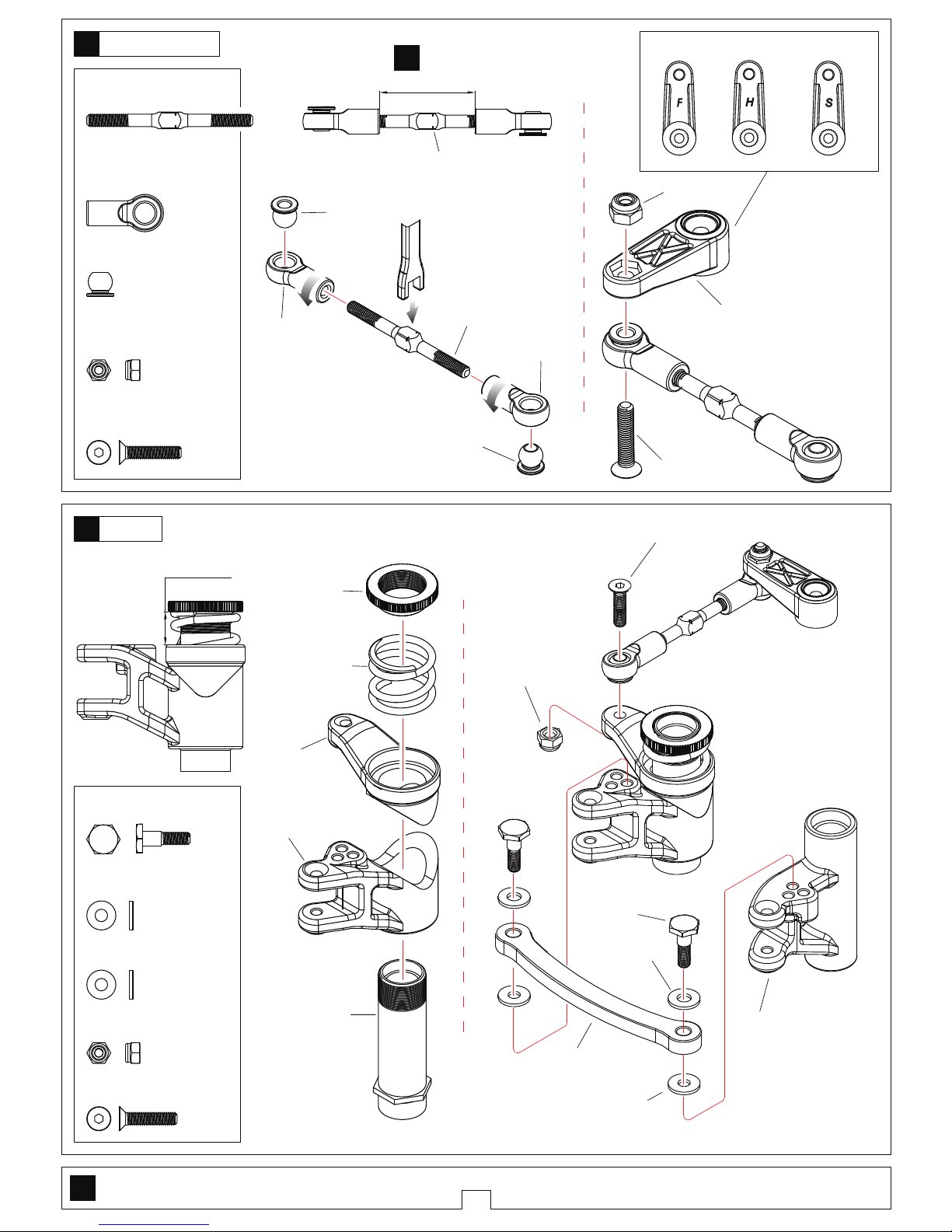

1
Servo Saver Turnbuckle
Servo Saver Gewindestange
………1
T08674 M3x15 Screw
Schraube
Approx.23mm
circa.23mm
▲Projection Note direction
Hinweis Richtung
4mm
T08643 3x40 Turnbuckle
Gewindestange
…………1
T08606 5.8 Ball End
Kugelpfanne
…………2
T08606 5.8 Ball stud
Kugelkopf
……………………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
………1
T08674 M3x14 Screw
Schraube
T08666 M3 Nylon Nut
Nylon Mutter
…………………1
T08702 3.6x7x0.8 Washer
Beilagscheibe
…………………2
T08702 Buffer Screw
Schraube für Ackermannstrebe
………2
Approx.8mm
circa.8mm
True-to -scale diagram
1:1 Größe
T08666 M3
T08674 M3x15
T08724
Servo Saver Nut
Servo Saver Mutter
T08724
Servo Saver Spring
Servo Saver Feder
T08609
Servo Saver-Top
Servo Saver-oben
T08609
Servo Saver-Bottom
Servo Saver-unten
T08724
Servo Saver Body
Servo Saver Gehäuse
T08702
T08674 M3x14
T08702
Steering Rack
Ackermannstrebe
T08666 M3
T08620
Steering Servo Horn-F
Lenk Servo Horn-F
Select the servo horn matching the servo being used.
Wählen Sie das Servo Horn für Ihr Servo.
Futaba-25T Hitec-24T Sanwa/JR/KO-23T
T08609
Servo Saver-Left
Servo Saver-links
T08643
3x40 Turnbuckle
Gewindestange
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball End
Kugelpfanne
T08606
5.8 Ball stud
Kugelkopf
T08606
5.8 Ball stud
Kugelkopf
Buffer Screw
Schraube für
Ackermannstrebe
T02081 3x7x0.8
Buffer
Servo Saver
T08702 3.6x7x0.8
T02081 3x7x0.8 Washer
Beilagscheibe
…………………2
1
1:1
1:1
2
Bag-A
Bag-A

2
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
…………8
T08674 M3x8 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
…………1
T08674 M3x10 Screw
Schraube
T08674 M4x10 Screw
Schraube
…………2
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08662 6x10x3 Ball Bearing
Kugellager
T08673 M3x10
………………4
…………1
T08674 M3x12 Screw
Schraube
T08609
Buffer Plate-Plastic
Lenkplatte
T08721
Buffer Plate-Aluminium
Alu Lenkplatte
T08612
Front Body Mount
Karosseriehalter vorne
Buffer
Servo Saver
Servo Saver Post/Side Plate
Servo Saver Pfosten/Seitenschutz
T08666 M3
T08674 M3x10
T08674 M3x12
T08674 M3x14
T08674 M4x10
T08674 M4x10
T08619
Front Chassis Stiffener
Chassisstreben Kunstsoff
T08662 6x10x3
T08662 6x10x3
T08680
Side Plate-Left
Seitenschutz-links
T08680
Side Plate-Right
Seitenschutz-rechts
T08674 M3x8
T08674 M4x10
T08726
Chassis
T08674 M3x8
T08724
Servo Saver Post
Servo Saver Pfosten
4
3
Bag-ABag-B
Bag-A
………1
T08674 M3x14 Screw
Schraube

3
Screw
Cement
Screw
Cement
Apply threadlock
Schraubensicherungslack verwenden
T08304 13.1x15.9x0.2 Washer
Beilagscheibe
…………4
T08663 6x13x5 Ball Bearing
Kugellager
………4
T08673 M3x16 Screw
Schraube
……4
T08707 M5x4 Screw
Schraube
………………2
T08707 M5x4
T08707
Center Connecting Cup
Hauptantriebsmitnehmer
T08601
Differential Case
Differential Box
T08636
10T Gear
Kegelritzel
T08673 M3x16
T08601
Differential Case
Differential Box
T08663 6x13x5
T08304
13.1x15.9x0.2
T08663 6x13x5
Front Differential Case
Differential Box vorne
Assemble as many times as specified
So oft montieren wie angegeben
6
x2
x2
Bag-CBag-DBag-E
T08633
20T Diff Gear
Diff Zahnrad
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08633
2.5x11.5 Pin
T08634
Diff Connecting Cup
Differential Mitnehmer T08634
Diff Connecting Cup
Differential Mitnehmer
T08600
Differential Housing
Differential Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft T08600
Differential Pads
Differential Scheibe
T08636
43T Diff Gear
Diff Zahnrad
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
T08636 5.8x1.9
T08664 8x16x5
Oil
Öl
Front/Rear Differential
Differential Vorne/hinten
5
x2
5000# for Front
für Vorne
2000# for Rear
für hinten
Bag-C
T08600/T08636 5.8x1.9 O-Ring
…………………4
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………8
T08664 8x16x5 Ball Bearing
Kugellager
………4 ……8
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………4
T08669 6.1x11x0.2
T08669 6.1x11x0.2

4
LR
LR
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
Assemble both Left and Right
Beide Seiten (links/rechts) auf die
gleiche Weise montieren
……4
T08673 M4x14 Screw
Schraube
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
………4
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
…………………2
…………………2
T08703 M4x4 Screw
Schraube
……………2
T08649 2.5x16.8 Pin
Assemble as many times as specified
So oft montieren wie angegeben
T08606 6.8 Ball End
Kugelpfanne
T08606
………………2
T08604
Sterring Block -L Steering Block -R
Lenkhebel -L Lenkhebel -R
T08673 M4x14
T08603
Front Hub Carriers 12 Degree-Left
Achsschenkelhalter vorne 12 Grad l
T08703 M4x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
T08603
T08665 13x19x4
T08664 8x16x5
Front Hub Carrier
Achsschenkelhalter vorne
Front Swaybar
Stabi vorne
T08703 2.5x12.8
T08703 5x8.5
T08703
T08703 2.5x12.8 Pin
………………2
T08703 5x8.5 CVD Shaft
CVD Schaft
……………………2
T08606 M3x3
T08606 M3x3
T08601 M3x3 T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Front Swaybar
Stabi vorne
T08703
95.5mm Front CVD
95.5mm CVD vorne
Oil
Öl
Apply threadlock
Schraubensicherungslack verwenden
x2
x2
8
7
Screw
Cement
Screw
Cement
Screw
Cement
Screw
Cement
T08603 King Pin Bushing
Blockhalterung
King Pin Bushing
Blockhalterung
Bag-D
Bag -D
Left
Links
Right
Rechts

5
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleich Weise montieren
……4
T08673 M4x16 Screw
Schraube
………4
T08675 M4x10 Screw
Schraube
……………2
T08673 M3x16 Screw
Schraube
……2
T08645 4x73 Arm Pin
Querlenkerwelle
……2
T08674 M3x35 Screw
Schraube
…………2
T08674 M3x15 Screw
Schraube
………2
T08673 M4x16
T08673 M4x16
T08675 M4x10 T08607
T08607
Front Lower Arm
Querlenker vorne unten
T08710
Front Arm Mount-F
Querlenkehalter vorne/vorne
T08710
Front Arm Mount-R
Querlenkerhalter vorne/hinten
T08645 4x73
T08645 4x73
T08674 M3x35
T08674 M3x15
T08673 M3x16
T08673 M3x16
Front Hub Carrier
Achsschenkelhalter vorne
Front Suspension
Vordere Aufhängung
LR
LR
9
10
Front Hub Carrier Bushing
Achsschenkelhalter vorne
T08607 Front Hub Carrier Bushing
Achsschenkelhalter vorne
Bag -D
Bag-D

6
T08673 M3x12 Screw
Schraube
T08643 5x58 Turnbuckle
Gewindestange
T08606 7.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 7.8 Ball stud
Kugelkopf

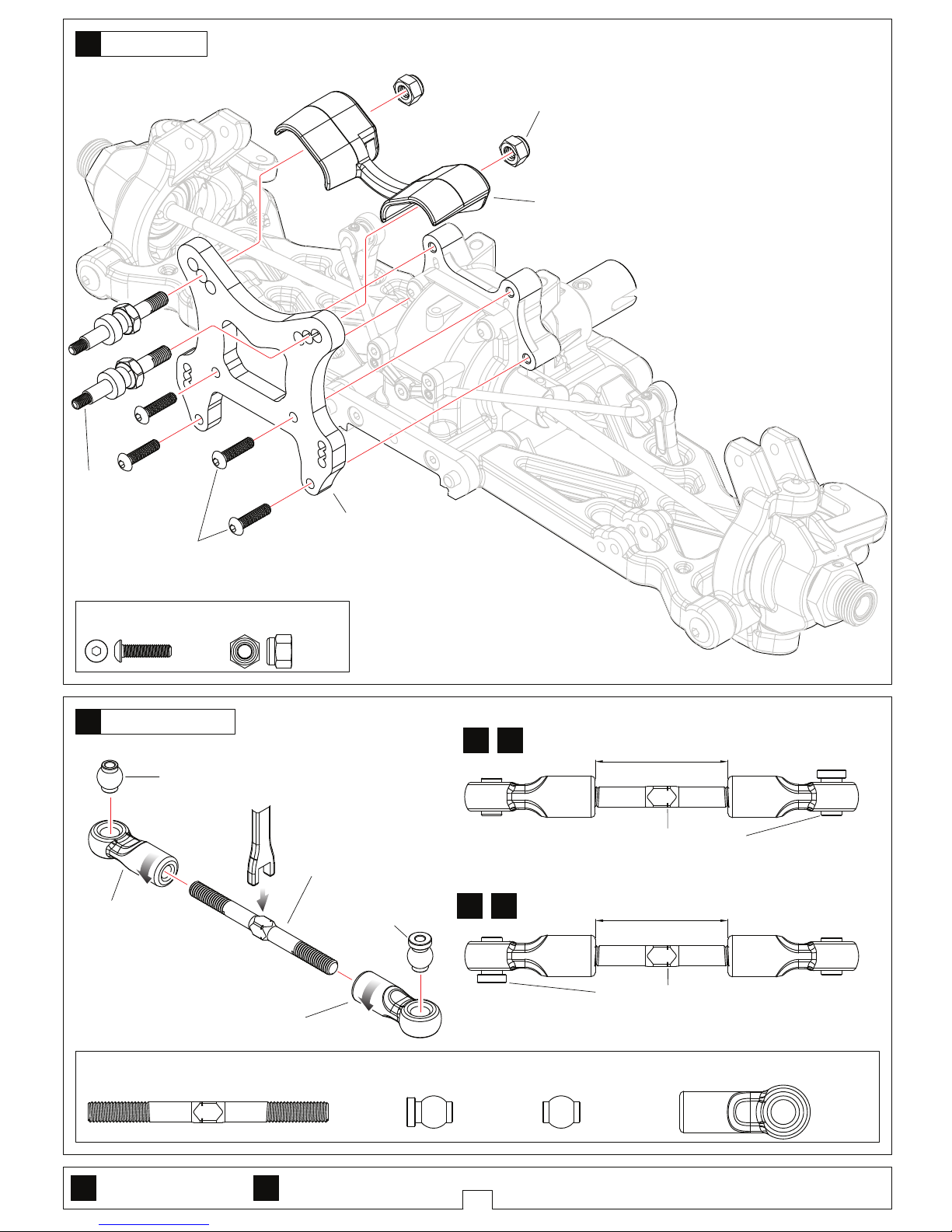

T08631
Front Shock Tower
Dämpferbrücke vorne
T08643
5x58 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
Approx.32mm
circa.32mm
▲Projection.Note direction
Hinweis Richtung
T08606 7.8 Ball End-Front Upper
Kugelpfanne vorne oben
…………4
Front Upper-Left
Vorne Oben-Links
Front Upper-Right
Vorne Oben-Rechts
T08606
7.8 Ball End-Front Upper
Kugelpfanne vorne oben
Front Shock Tower
Dämpferbrücke vorne
Front Upper Turnbuckle
Gewindestange vorne/oben
True -to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
C
……4
T08052 M4 Nylon Nut
Nylon Mutter
………2
T08052 M4
T08673 M3x12
T08052
Shock absorber Mount
Dämpferhalterung
T08718
Cover-Frong Shock
Dämpferbrückenschutz vorne
1:1 x1
1:1 x1
11
12
1:1 x1
Bag -D
Bag-D

7
T08643 4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball stud
Kugelkopf
………2 ……………2 ……………2
T08606 6.8 Ball stud
Kugelkopf
T08676 M3x25 Screw
Schraube
……2
T08674 M3x16 Screw
Schraube
……2
T08666 M3 Nylon Nut
Nylon Mutter
…………6 ……2
T08676 M3x20 Screw
Schraube
T08643
4x53 Turnbuckle
Gewindestange
T08606 6.8 Ball End-Steering
Kugelpfanne Lenkung
……………4
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball End-Steering
Kugelpfanne Lenkung
T08606
6.8 Ball stud
Kugelkopf
T08606
6.8 Ball stud
Kugelkopf
Front Upper Turnbuckle-Left
Gewindestange vorne/oben links
Front Upper Turnbuckle-Right
Gewindestange vorne/oben rechts
Steering Turnbuckle-Left
Gewindestange Lenkung links
Steering Turnbuckle-Right
Gewindestange Lenkung rechts
T08674 M3x16
T08674 M3x16
T08676 M3x25
T08676 M3x25
T08676 M3x20
T08666 M3
T08666 M3
T08666 M3
T08666 M3
Steering Turnbuckle
Gewindestange Lenkung
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
Front Upper/Steering Turnbuckle
Gewindestange Lenkung Vorne/oben
5mm
13
14
1:1 x1
1:1 x1
1:1 x1
Steering-Right
Lenkung-Rechts
Steering-Left
Lenkung-Links Approx.32.5mm
circa.32.5mm
Approx.32.5mm
circa.32.5mm
▲Projection.Note direction
Hinweis Richtugn
▲Projection.Note direction
Hinweis Richtung
Bag -D
Bag-D

8
T08674 M4x10 Screw
Schraube
…………2
T08674 M4x14 Screw
Schraube
………4
T08674 M3x18 Screw
Schraube
……2
T08674 M4x14
T08674 M4x10
T08674 M3x18
T08611
Front Bumper
Rammschutz vorne
Front Suspension
Vordere Aufhängung
15
Bag-D
T08633
10T Diff Gear
Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08600
Differential Housing
Differential Gehäuse
T08633 4.1x12x0.2
T08633
Diff Shaft
Diff Schaft
T08636 M3x12
T08600 5.8x1.9
T08664 8x16x5
5000#
T08638
44T Center Diff Gear
Haupt Diff Zahnrad
T08633
20T Diff Gear
Diff Zahnrad
T08633
2.5x11.5 Pin
T08664 8x16x5
T08635
Center Diff Connecting Cup
Differential Mitnehmer
T08637 5.8x1.9
T08600
Differential Pads
Diff Scheibe
Center Differential
Haupt Differential
T08635
Center Diff Connecting Cup
Differential Mitnehmer
16
Bag-C
T08669 6.1x11x0.2
T08669 6.1x11x0.2
T08600/T08636 5.8x1.9 O-Ring
…………………2
T08633 4.1x12x0.2 Washer
Beilagscheibe
…………4
T08664 8x16x5 Ball Bearing
Kugellager
………2 ……4
T08636 M3x12 Screw
Schraube
T08669 6.1x11x0.2 Washer
Beilagscheibe
…………2

9
Screw
Cement
Screw
Cement
Screw
Cement

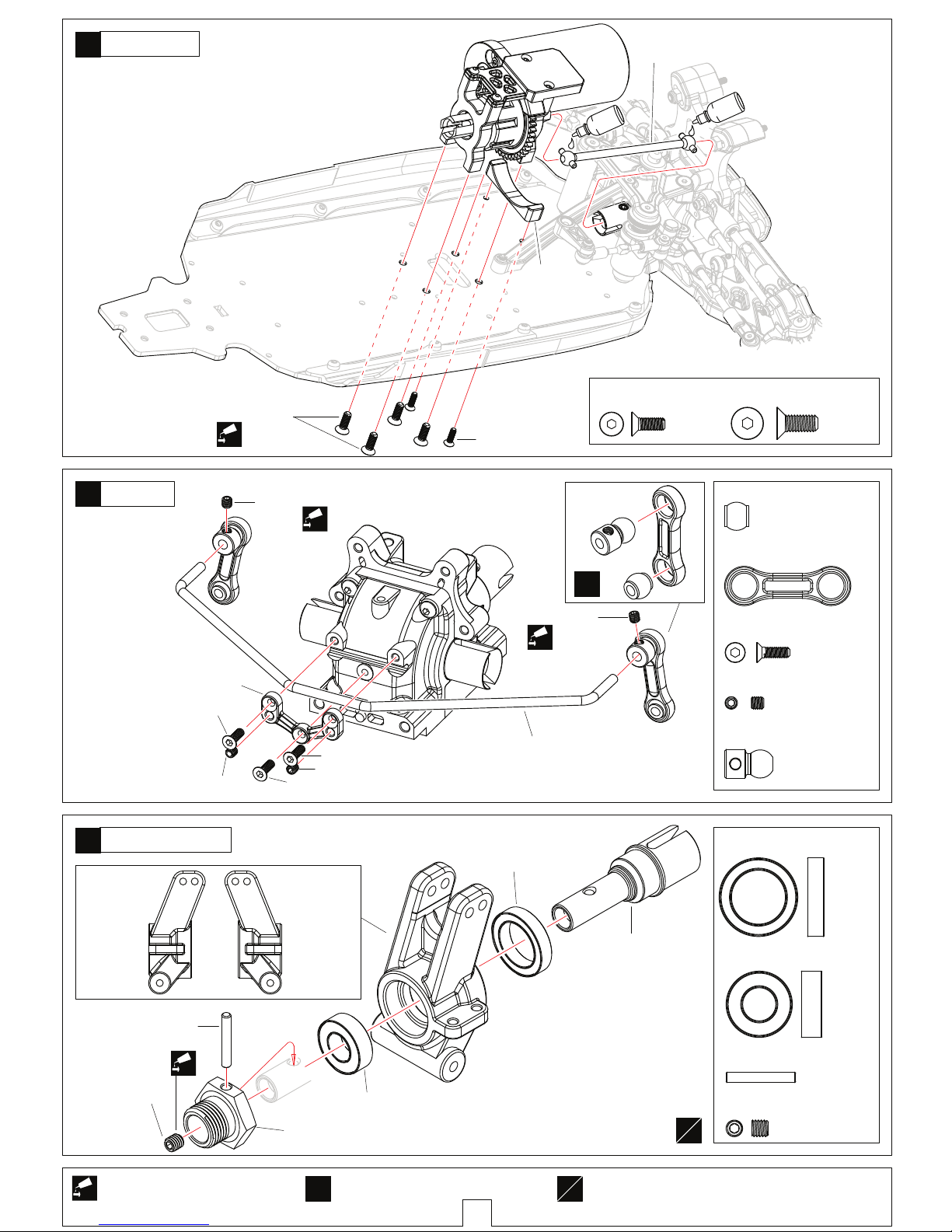

T08727
Center Differential Mount-Rear
Center Differential Halterung hinten
Center Differential Mount
Center Differential Halterung
Motor
Apply threadlock
Schraubensicherungslack verwenden
T08727 3x7x0.8 Washer
BeilagscheibeH395 M4x4 Screw
Schraube
………1
………………2
T08681 M3x10 Screw
Schraube
…………4
T08727
Motorhalterung
T08681 M3x10
T08681 M3x10
T08681 M3x10
T08681
Center Differential Plate
Center Differential Platte
T08681 M3x10
H395 M4x4
T08727 M3x12
T08727 3x7x0.8
H395
Motor
Tighten the screws with one sheet of
paper inserted between both gears.
Ziehen Sie die Schrauben mit einem Blatt
Papier zwischen den Zahnrädern an.
T08727 M3x12 Screw
Schraube
……2
18
17
Screw
Cement
Screw
Cement
Bag-C
Bag-C

Screw
Cement
Screw
Cement
Screw
Cement
T08664 8x16x5 Ball Bearing
Kugellager
T08665 13x19x4 Ball Bearing
Kugellager
………2
………2
……………………2
T08640 M4x4 Screw
Schraube
………………2
T08649 2.5x16.8 Pin
T08605
Rear Hub Carriers-L
Achsschenkel -L
T08605
Rear Hub Carriers-R
Achsschenkel -R
T08640 M4x4 T08664 8x16x5
T08665 13x19x4
T08649 2.5x16.8
T08649
Wheel Hex Hub
Radmitnehmer
Rear Hub Carrier
Achsschenkel halter hinten
Assemble as many times as specified
So oft montieren wie angegeben
………………3
T08674 M2.5x8 Screw
Schraube
……………………4
T08601/T08606 M3x3 Screw
Schraube
T08606 6.8 Ball stud
Kugelkopf
…………………2
T08606 6.8 Ball stud
Kugelkopf
………………………2
T08606 6.8 Ball End
Kugelpfanne
T08606
…2
Rear Swaybar
Stabi hinten T08606 M3x3
T08606 M3x3
T08601 M3x3
T08601 M3x3
T08601 M2.5x8
T08601 M2.5x8
T08601 M2.5x8
T08601
Swaybar Mount
Stabi Halterung
T08647
Rear Swaybar
Stabi hinten
T08704
Rear Wheel Shaft
Radachse hinten
T08674 M4x10 Screw
Schraube
………4
T08674 M4x10
Center Differential
Haupt Differential
………2
T08674 M3x8 Screw
Schraube
T08674 M3x8
T08681
Motor Mount
Motorhalterung
10
T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Oil
Apply threadlock
Schraubensicherungslack verwenden
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleichw Weise
montieren
LR
20
x2
x2
19
21
LR
Screw
Cement
Screw
Cement
Bag-C
Bag-E
Bag-E

11
Assemble both Left and Right
Beide Seiten (links/rechts) auf die gleiche Weise montieren
T08666 M3 Nylon Nut
Nylon Mutter
………………2
……………2
T08675 M4x10 Screw
Schraube
………………4
T08605 3.1x9x2.5 Plastic Washer
Beilagscheibe
……………2
T08701 3x51.5 Arm Pin
Querlenkerwelle
T08701 4x77 Arm Pin
Querlenkerwelle
……………2
T08666 M4 Nylon Nut
Nylon Mutter
……………2
T08673 M3x16 Screw
Schraube
…2
T08674 M3x12 Screw
Schraube
…………2
T08674 M3x35 Screw
Schraube
T08666 M3
T08701 3x51.5
T08675 M4x10
T08605 3.1x9x2.5
T08608

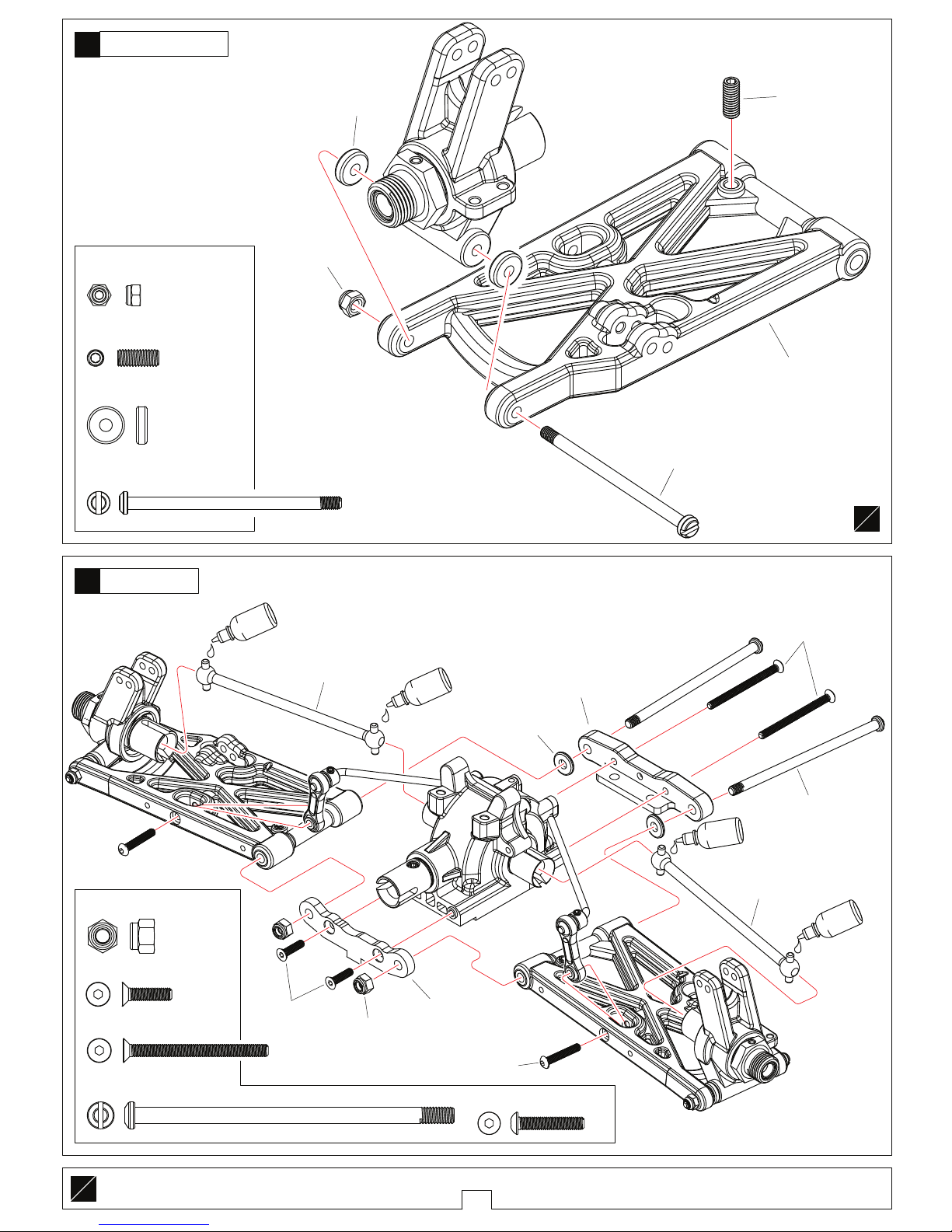

Rear Lower Arm-Left
Querlenker hinten unten
links
T08673 M3x16
T08666 M4
T08701 4x77
T08674 M3x35
T08674 M3x12
T08710
Rear Arm Mount-F
Querlenkerhalter hinten/vorne
T08710
Rear Arm Mount-R
Querlenkerhalter hinten/hinten
Rear Suspension
Hintere Aufhängung

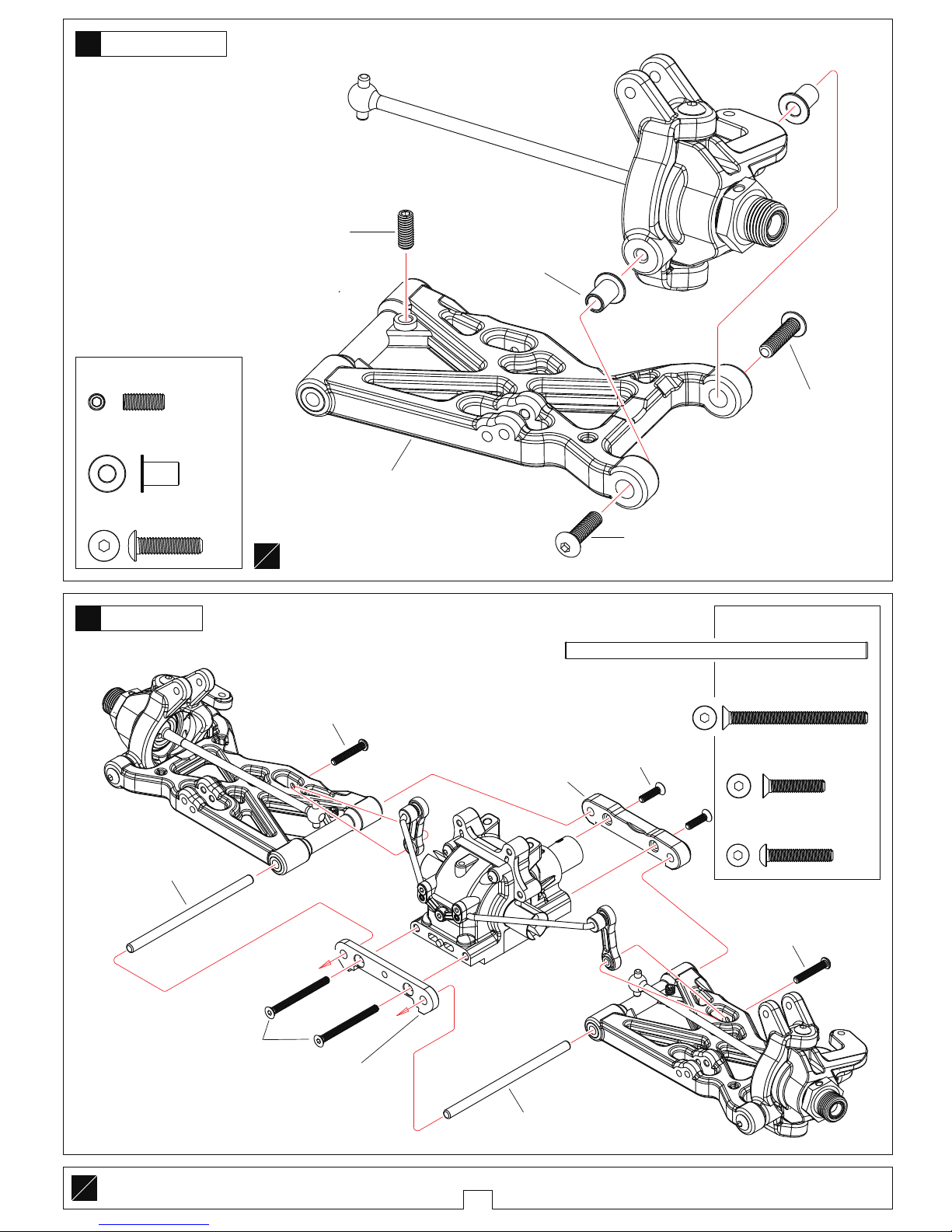

Rear Hub Carrier
Achsschenkelhalter hinten
T08705
86mm Drive Shaft
86mm Antriebswelle
Oil
Öl
Oil
Öl
Oil
Öl
Oil
Öl
T08705
86mm Drive Shaft
86mm Antriebswelle
…………2
T08608
LR
LR
23
22
Bag -E
Bag-E

12
T08673 M3x6 Screw
Schraube
……………4
T08666 M3 Nylon Nut
Nylon Mutter
…………………2
T08673 M3x18 Screw
Schraube
…2
T08673 M3x16 Screw
Schraube
……6
T08673 M3x16
T08673 M3x18
T08611

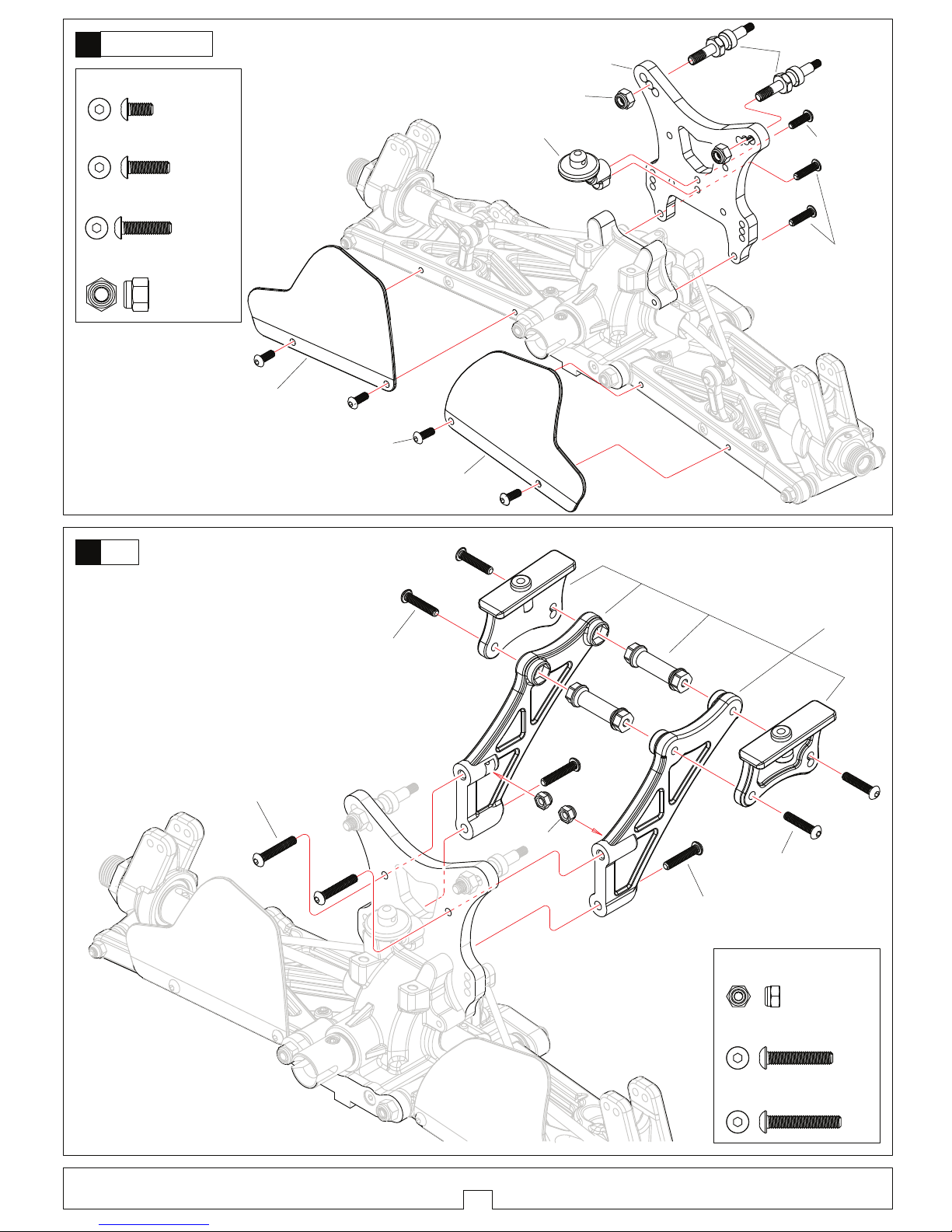

Dirtcover Rear-Left
Schmutzfänger links
T08611
Dirtcover Rear-Right
Schmutzfänger rechts
T08612
Rear Body Mount
Karosseriehalter hinten
T08712
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x6
T08612
Wing Mount
Spoilerhalterung
T08673 M3x16
T08666 M3
T08673 M3x16
Wing
Spoiler
Rear Shock Tower
Dämpferbrücke hinten
T08673 M3x10
T08673 M3x10 Screw
Schraube
…………1
T08673 M3x12
T08052
Shock absorber Mount
Dämpferhalterung
T08052 M4 Nylon Nut
Nylon Mutter
………………2
T08052 M4
T08673 M3x12 Screw
Schraube
…………2
25
24
Bag -E
Bag-E
X

13
T08643 5x40 Turnbuckle
Gewindestange
T08606 7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
………2 ………4 ………………2 ……………2
T08606 7.8 Ball stud T08606 7.8 Ball stud
Kugelkopf Kugelkopf
T08666 M3 Nylon Nut
Nylon Mutter
T08676 M3x20 Screw
Schraube
T08676 M3x25 Screw
Schraube
………1
T08673 M4x22 Screw
Schraube
T08666 M4 Nylon Nut
Nylon Mutter
▲Projection.Note direction
Hinweis Richtung
▲Projection.Note direction
Hinweis Richtung
Rear Upper-Left
Hinten oben links
Rear Upper-Right
Hinten oben rechts
T08643
5x40 Turnbuckle
Gewindestange
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball End-Rear Upper
Kugelpfanne hinten oben
T08606
7.8 Ball stud
Kugelkopf
T08606
7.8 Ball stud
Kugelkopf Approx.14mm
circa.14mm
Approx.14mm
circa.14mm
T08674 M4x12 Screw
Schraube
……2 …2 ……2
………………1……………4
Rear Upper Turnbuckle
Gewindestange hinten oben
Rear Upper Turnbuckle
Gewindestange hinten/oben
True-to -scale diagram
1:1 Größe
Assemble as many times as specified
So oft montieren wie angegeben
5mm
T08666 M3
T08666 M3
T08666 M3
T08676 M3x20
T08676 M3x25
T08619
Rear Chassis Stiffener
Chassisstrebe hinten
T08619
Rear Chassis Stiffener Mount
Chassisstreben Befestigung
hinten
T08676 M3x25
T08673 M4x22
T08674 M4x12
Rear Upper Turnbuckle-Right
Gewindestange hinten oben rechts
Rear Upper Turnbuckle-Left
Gewindestange hinten oben links
T08666 M4
T08676 M3x20
1:1 x1
1:1 x1
1:1 x1
26
27
Bag -E
Bag-E
