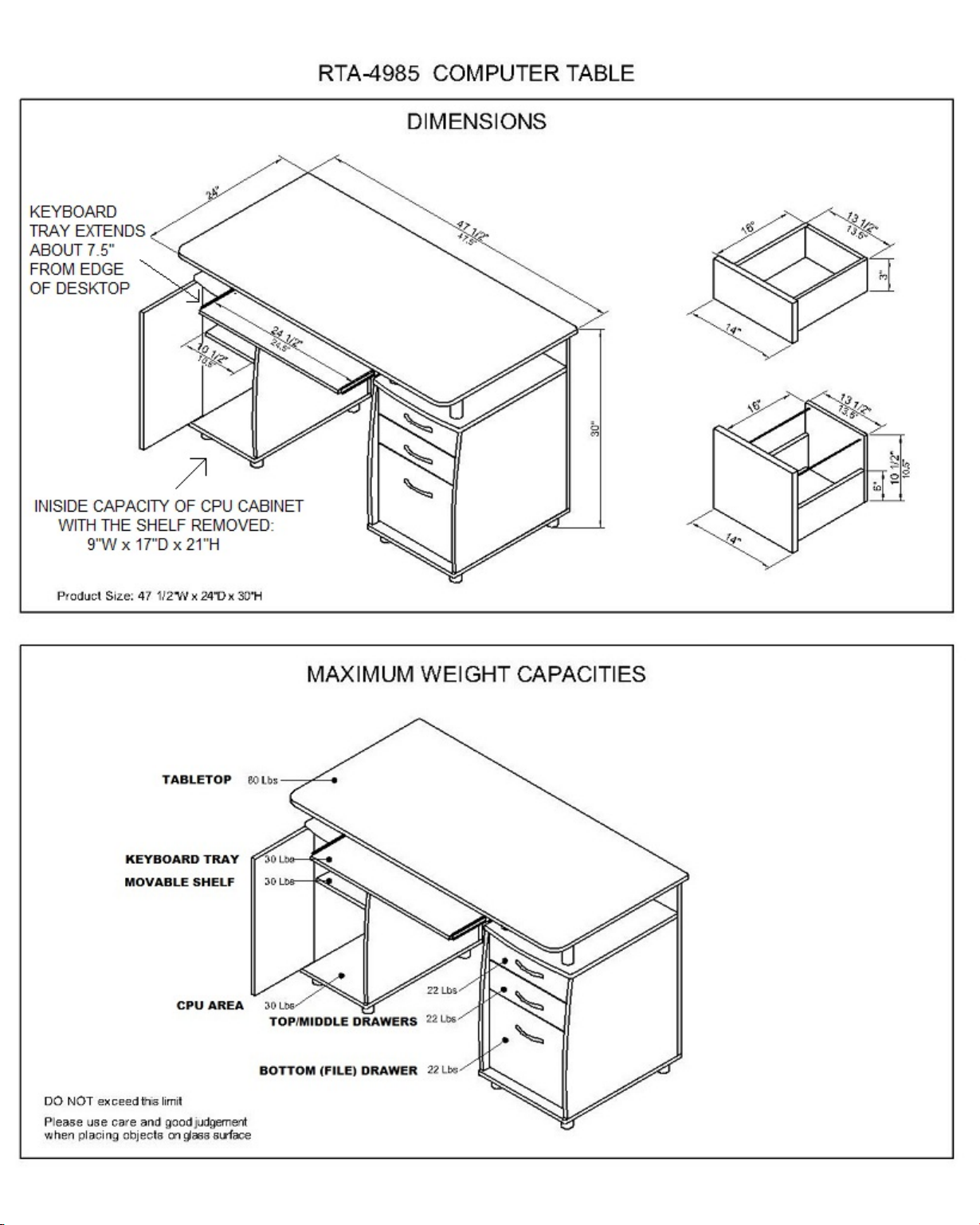

Techni Mobili RTA-4985 User manual

ASSEMBLY INSTRUCTIONASSEMBLY INSTRUCTION
MULTI-FUNCTIONAL COMPUTER TABLEMULTI-FUNCTIONAL COMPUTER TABLE
MODEL RTA-4985MODEL RTA-4985
C01 081219
MODEL RTA - 4985MODEL RTA - 4985
IMPORTANT: Surfaces must be cleaned with mild soap and water then
dried with a clean cloth. Do not use solvents over surfaces or structural
tubes.
Thanks for purchasing one of our products, please read the assembly instructions
carefully before installation (Attention: Do not tighten the screws before all screws
are in place).
Video assembly demonstration available at:
www.rtaproducts.com.Look inside for video icon on each step where
available. (Videos are found by logging onto rtaproducts.com, selecting
“TechniMobili”, selecting “view assembly videos”, and selecting your
desired model)

MODELO RTA-4985MODELO RTA-4985
MODEL RTA-4985MODEL RTA-4985
Videos de demostraci n de ensamblaje est n disponibles en:
www.rtaproducts.com. Encontrara el icono de video en los pasos que tienen videos
disponibles. (Los videos se encuentran ingresando a www.rtaproducts.com, seleccione
“TechniMobili”, seleccione “view assembly videos”, y finalmente seleccione el n mero
de modelo deseado.)
óá
ú
INSTRUCCIONES DE ENSAMBLAJE.
IMPORTANTE: Para su limpieza sobre la superficies utilice una
toalla humedecida en una soluci n de agua y jab n y luego pase
un trapo seco. No utilice solventes, sobre las superficie ni las
estructuras tubulares.
óó
Gracias por comprar uno de nuestros productos por favor lea
cuidadosamente las instrucciones de ensamblaje antes de instalar la
unidad.(Atencion: No adjuste firmemente los tornillos antes de tener la
estructura completamente armada).

341 2
58
9
67
10
13 14
11 12
15
18
16
17 19
20
Left
Right
Right
Left
Left
Right
21 22 23
3PCS
RTA-4985 P. 3

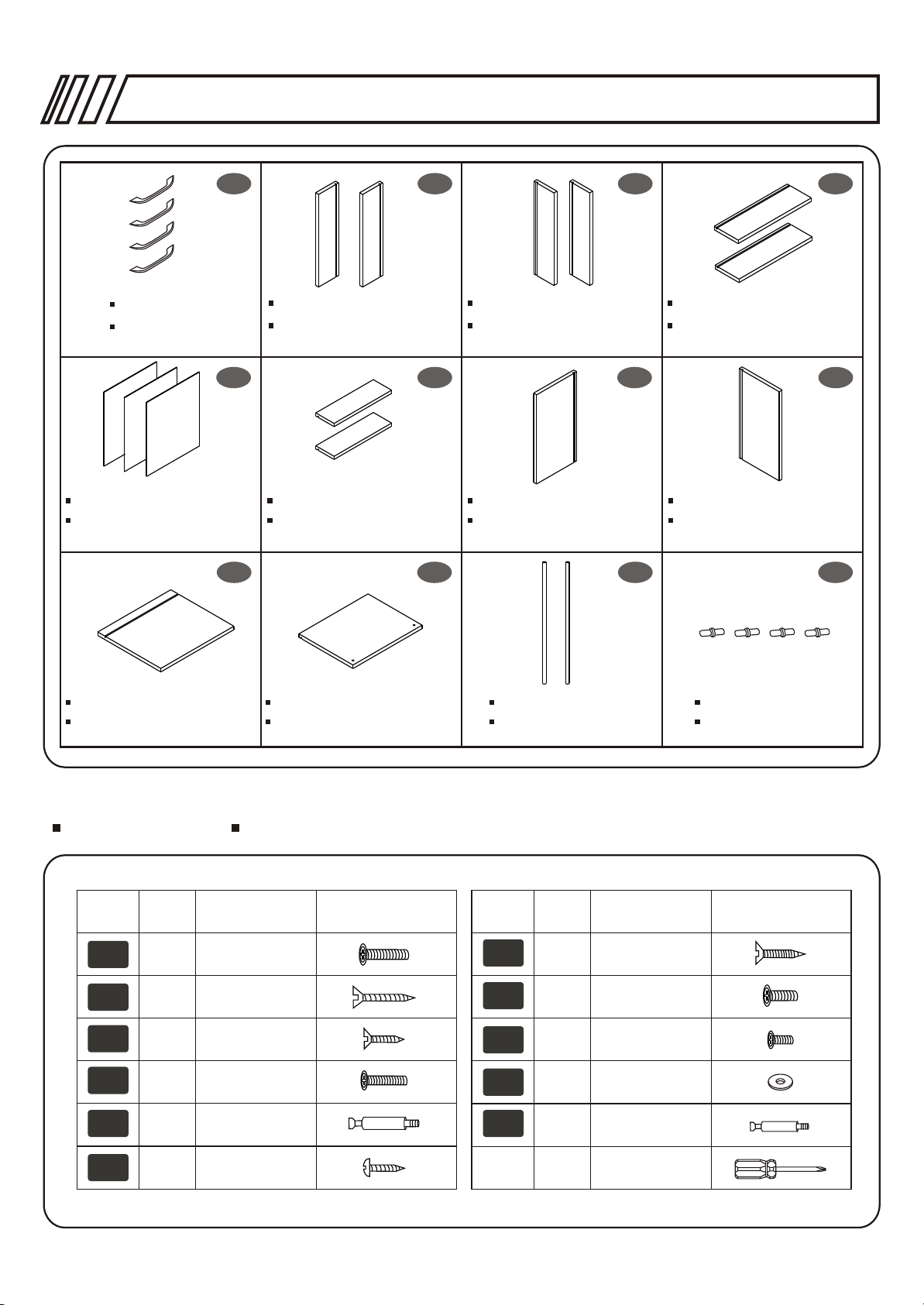

CPU Left Panel CPU Right Panel Studs CPU Bottom Panel
CPU Back Panel CPU Top Panel Vertical Tubes Hinges
Auxiliary Panel Drawer Bottom Panel Left Panel
Right Panel Sliders Right Back panel Drawer's Top Panel
Central Panel Main Panel Supporting Tubes
Keyboard Slider Slider's Base Keyboard Panel CPU Door
Metal Pin
LISTA DE PARTESPARTS LISTPARTS LIST
Panel Izquierdo del porta CPU
Panel derecho del porta CPU
Patas
Panel Inferior del Porta CPU
Panel Posterior del Porta CPU
Panel Superior del Porta CPU
Tubos Verticales Bisagras
Pin Metalico Fondo de Gaveta Panel Izquierdo
Panel derecho Deslizadores Panel Posterior Derecho Topede Gavetero
Panel Central Panel Principal Tubos de Soporte
Deslizadores de Porta Teclado Base de Deslizadores Panel de Teclado Puerta de portaCPU
DERECHO
IZQUIERDO
IZQUIERDO
DERECHO
IZQUIERDO
DERECHO
Panel Auxiliar

RTA-4985 P. 4
A
B
D
C
E
4X30 MM
3X15 MM
4X20 MM
3
12
24
8
16
PART QTY. ITEM PART QTY. ITEM
6X40 MM
F48
G84X16 MM
4X4 MM
4X14 MM
H
I
6X12 MM
4
4
1
6X35 MM
3
J
24 25 26 27
28 29 30 31
32 33 34 35
K32 6X25 MM
Handles Small Drawer Left Panel SmallDrawer Right Panel Small Drawer Front Panel
Small Drawer Bottom Panel Small Drawer Back Panel Bottom Drawer Left Panel
Bottom Drawer Right Panel
Bottom Drawer Front Panel Bottom Drawer Back Panel
Hanging Files Tubes Metal Support
Manijas Panel Izquierdo deGaveta
simple
Panel derecho deGaveta
simple
Panel frontal deGaveta
simple
Panel inferior deGaveta
simple
Panel Posterior deGaveta
simple Panel Izquierdo deGaveta
Grande
Panel Derecho deGaveta
Grande
Panel Frontal deGaveta
Grande
Panel Posterior deGaveta
Grande
Tubo porta Carpeta Soportes metalicos
SCREWSSCREWS TORNILLOS
WASHER
ARANDELA(RONDANA)
SCREWERIVER
ATORNILLADOR

Connecting piece

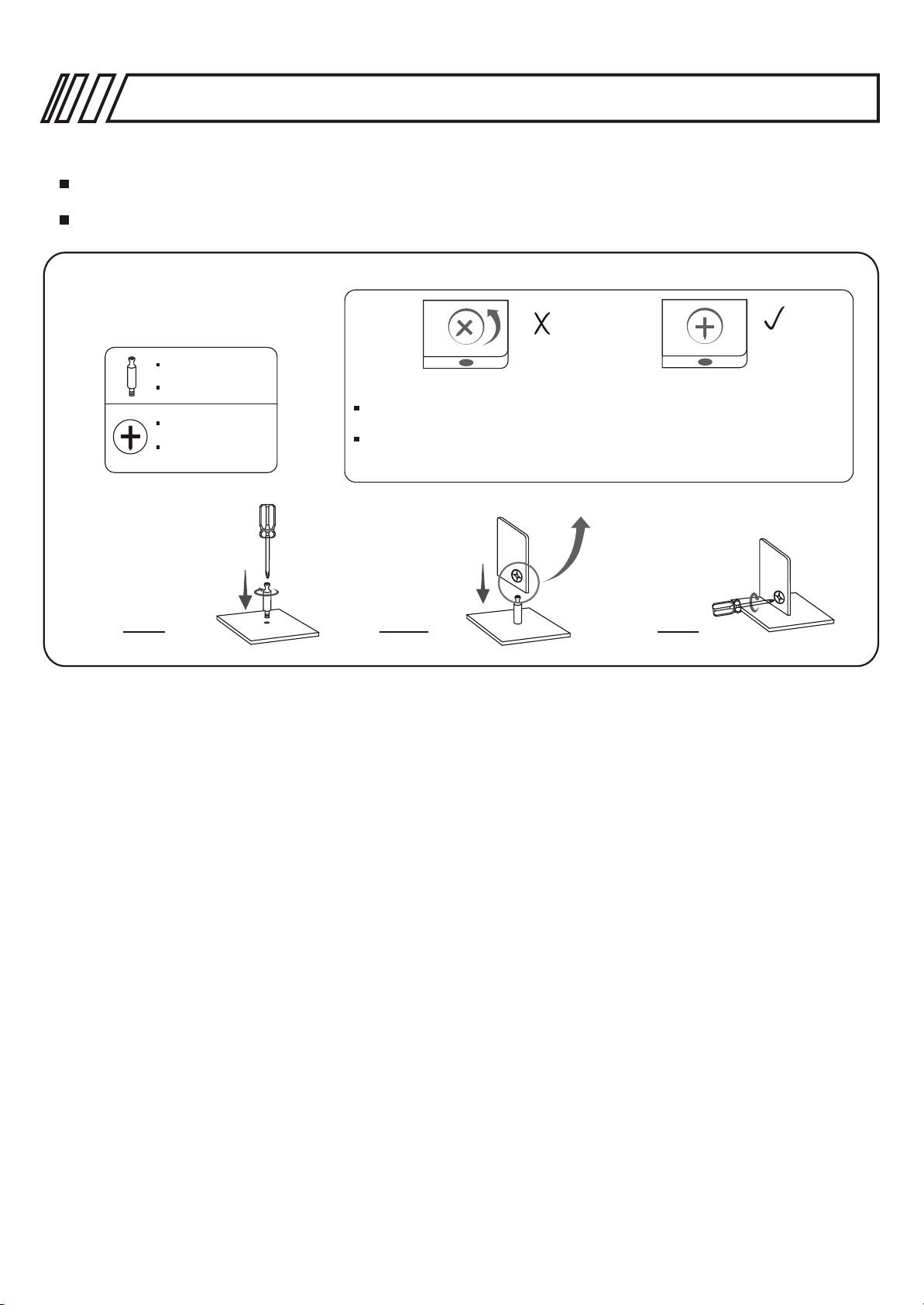

Before assembling panelsthat use thebolt and connectingpiece,
make sure thatthe connecting pieceis aligned toreceive the bolt.
Bolt
A1. A2. A3.
6X25MM / 6X40MM BOLT INSTALLATION AS BELOW:
6x25mm / 6X40MM INSTALE EL PERONO ASI:
Perno
Pieza de ajuste
Antes de juntar paneles que usan el perno y la pieza de ajuste,
assgúrese que la pieza de ajuste estéalineada paa recibir el perno.
RTA-4985 P. 5
INCORRECT
incorrecto
CORRECT
correcto

25
26
27
28
25
26
29
RTA-4985 P. 6
1
23
14
Right
Left
14
ALIGN SELECTED HOLES ON SLIDES
AS ILLUSTRATED WITH PRE-DRILLED
HOLES ON DRAWER BOX BEFORE
INSERTING SCREWS
4
PASOS
STEPSSTEPS

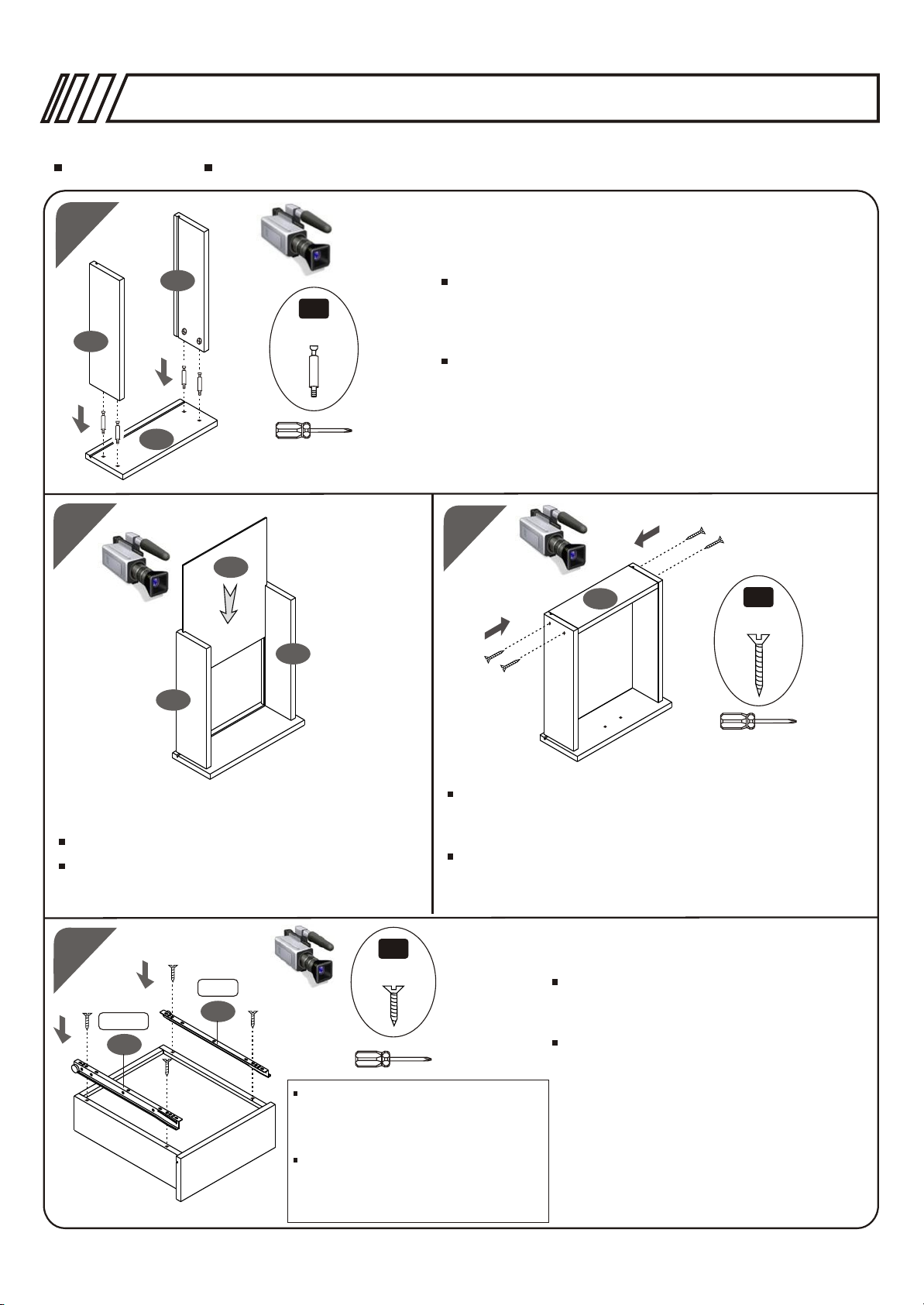

Use the bolts K to fix the Small Drawer Left & Right
Panels (25 & 26) to the small Drawer Front Panel
(27). Remember to tight the connector at the inside
face of the left and right panels (25 and 26)
Use los Pernos de Ajuste ( K) para ensamblar el Panel
Izquierdo de Gaveta simple (25) y el Panel Derecho de
Gaveta simple ( 26) con el Panel Frontal de Gaveta
Simple (27). Acuerdese de ajustar el conector en la
cara interna de los paneles derecho e Izquierdo de
gaveta simple (25 y 26).
Slide in the Small Drawer Bottom Panel (28).
Deslize hacia abajo el Fondo de Gaveta (28).
Use screws B to assemble the Small Drawer Back
Panel (29) with the Small Drawer Left & Right
Panels (25 & 26).
Use Tornillos B para ensamblar el Panel Posterior de
Gaveta simple (29) con los Paneles Izquierdo y
Derecho de Gaveta Simple (25 & 26).
Use screws C to assemble the Sliders
(14) to the Small Drawer Left & Right
Panels (25 & 26).
Use los Tornillos C para fijar los
Deslizadores (14) a los Paneles
Izquierdo y Derecho de Gaveta simple
(25&26) alineando los huecos antes de
introducir los tornillos.
4PCS
K
6X25 MM
4PCS
B
4X30 MM
4PCS
C
3X15 MM
DERECHO
IZQUIERDO
ALINEE LOS ORIFICIOS SELECCIONADOS
DE LOS RIELES CON LOS ORIFICIOS YA
TALADRADOS EN LA CAJA DEL CAJ N
ANTES DE INTRODUCIR LOS TORNILLOS
Ó

RTA-4985 P. 7
30
31
32
28
30
31
33
6
78
24
5
REPEAT FOR THE BOXDRAWER
Use screws D to fix the Handle (24) to the
Small Drawer Front Panel (27) Repeat steps
for another Small drawer.
Use Tornillos D para fijar la Manija (24) en el
Panel Frontal de Gaveta Simple (27). Repita los
mismo pasos para armar otra gaveta simple como
la que acaba de ensamblar.
Use bolts K to fix the Bottom Drawer Left &
Right Panels (30 & 31) to the Bottom Drawer
Front Panel (32). Remember to tight the
connector at the inside face of the left and
right panels (30 and 31).
Use los Pernos de Ajuste K para fijar los
Paneles Derecho y Izquierdo de Gaveta Grande
( 30 & 31 ) a el Panel Frontal de Gaveta Grande
( 32) Acuerdese de ajustar el conector en la cara
interna de los Paneles Derecho e Izquierdo de
Gaveta Grande (30 y 31).
Slide in the Bottom Drawer Bottom Panel (28).
Deslize hacia abajo el Fondo de Gaveta Grande
(28).
Use screws B to assemble the Bottom Drawer
Back Panel (33) with the Bottom Drawer Left &
Right Panels (30 & 31).
Use Tornillos B para fijar el Panel Posterior de
Gaveta Grande (33) a los Paneles Derecho y
Izquierdo de Gaveta Grande (30 & 31).
2PCS
D
4X20 MM
4PCS
K
6X25 MM
4PCS
B
4X30 MM
REPITA LA MISMA OPERACIÓN
PARA LOS TIRADORES DEL CAJÓN

RTA-4985 P. 8
24
11 12
4
7X4
34PCS
4
13
34 2PCS
Left
14
14
Right
33
32
910

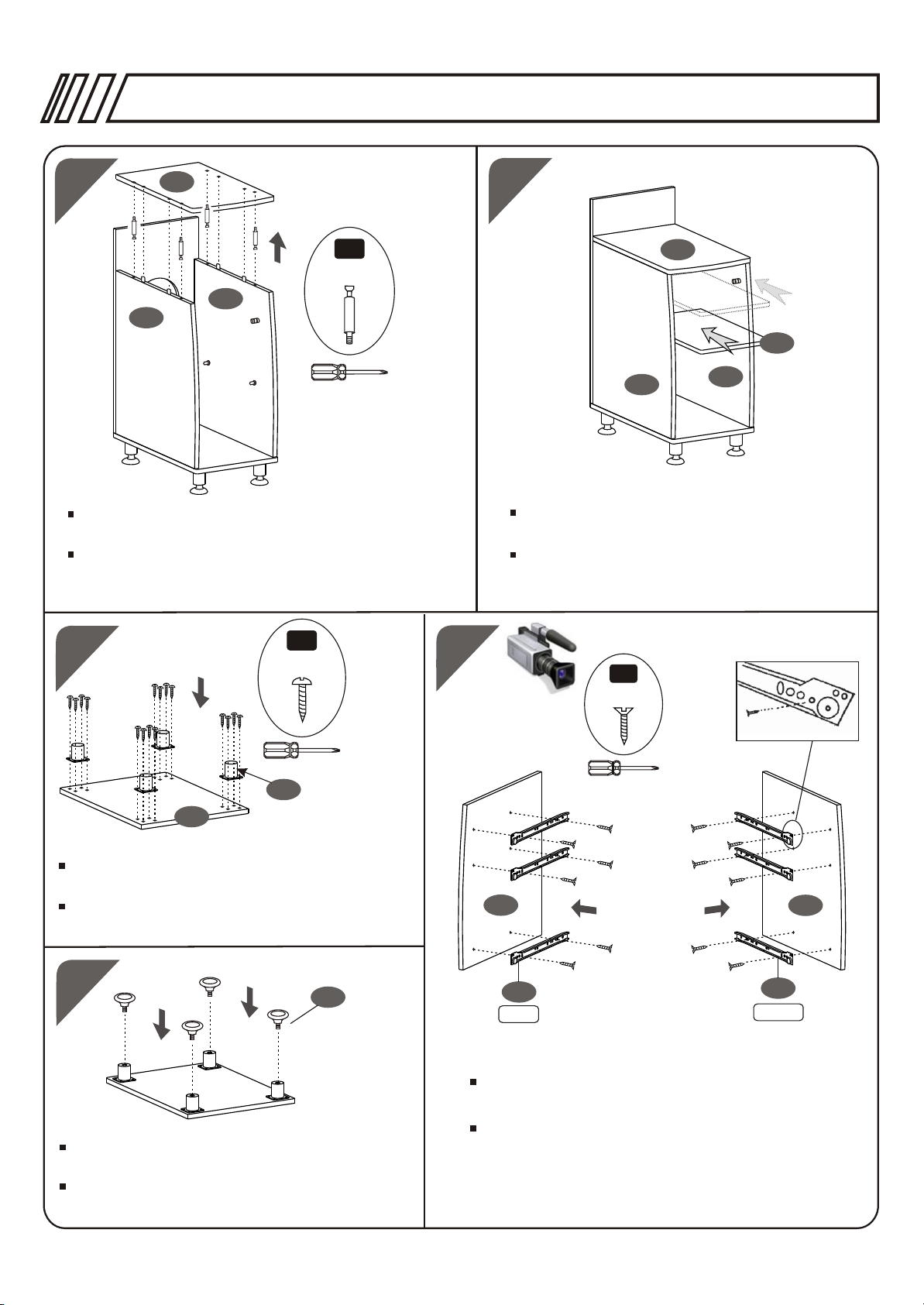

Insert the Hanging file Tubes (34).
Inserte los Tubos Porta Carpeta (34).
Use screws C to assemble the Sliders (14) to the Bottom
Drawer Left & Right Panels (30&31).
Use los Tornillos C para fijar los Deslizadores (14) a los
Paneles Izquierdo y Derecho de Gaveta Grande (30 y 31)
alineando los huecos antes de introducir los tornillos.
Use screws D to fix the Handle (24)
to the Bottom Drawer Front Panel
(32).
Use Tornillos D para fijar la Manija (24)
en el Panel Frontal de Gaveta Grande
(32).
Use screws F to assemble the Vertical Tubes (7) with
the CPU Bottom Panel (4).
Use Tornillos F para fijar los Tubos Verticales (7) a el
Panel Inferior del Porta CPU (4).
Insert the Studs (3) into the Vertical Tubes (7) and tight
them well.
Inserte las Patas (3) a los Tubos Verticales (7) y ajustelos
bien.
4PCS
C
3X15 MM
2PCS
D
4X20 MM
16PCS
F
4X14 MM
ALIGN SELECTED HOLES ON SLIDES
AS ILLUSTRATED WITH PRE-DRILLED
HOLES ON DRAWER BOX BEFORE
INSERTING SCREWS
ALINEE LOS ORIFICIOS SELECCIONADOS
DE LOS RIELES CON LOS ORIFICIOS YA
TALADRADOS EN LA CAJA DEL CAJ N
ANTES DE INTRODUCIR LOS TORNILLOS
Ó
DERECHO
IZQUIERDO
WARNING:
DO NOT TIGHTEN THE FILE
TUBES TOO MUCH BECAUSE
IT WILLDAMAGE THE FRONT
PANELOF THE DRAWER.

RTA-4985 P. 9
8B8A
8
8A X2
12
35 4PCS
95
12
12
5
4
14 15
16

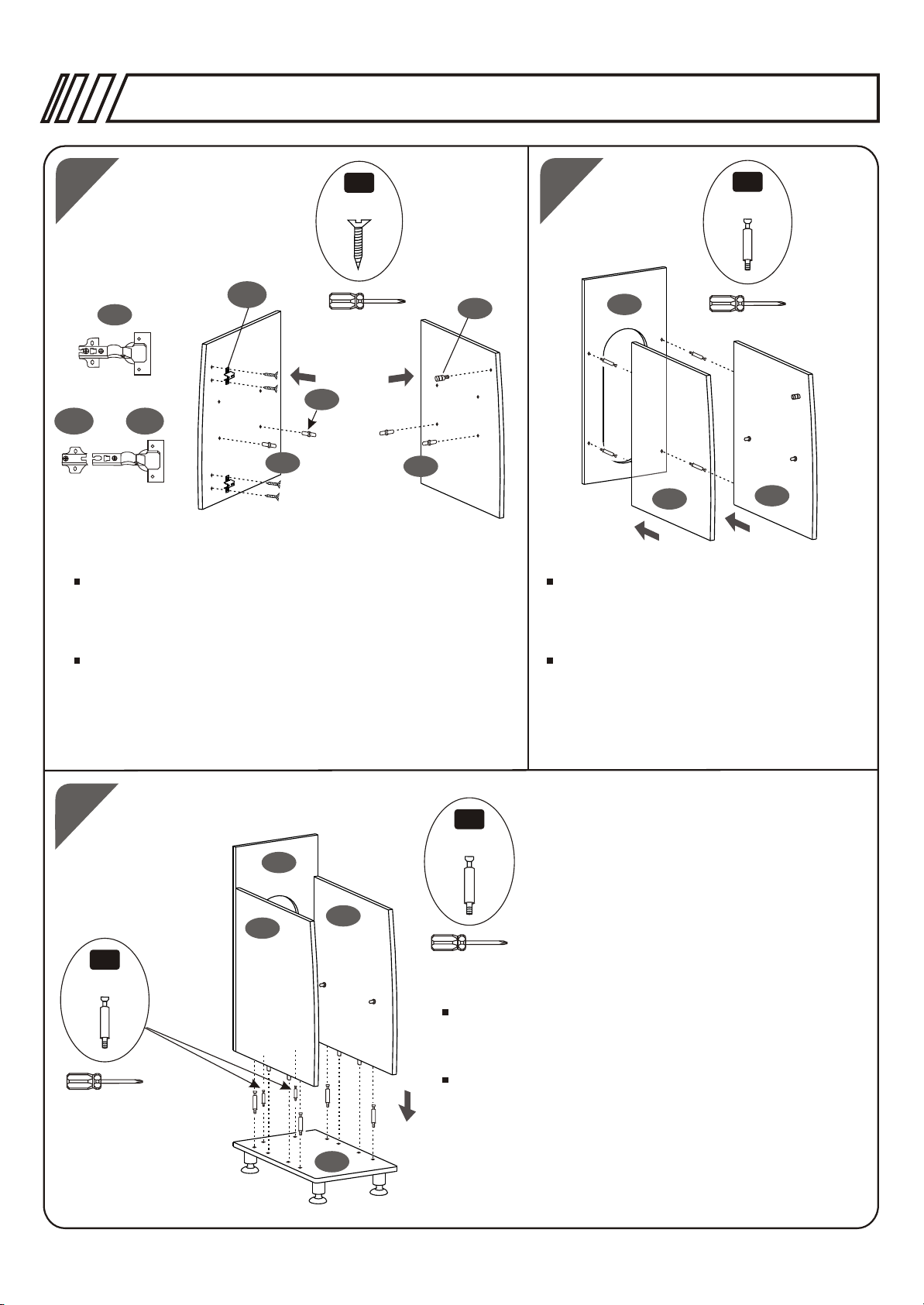

Separate the Hinges (8) into 8A and 8B. Use screws
G to fix the part 8A to the CPU Left & Right Panels (1
& 2). Insert the Metal Supports (35) and the Metal Pin
(9) to CPU Left & Right Panels (1 & 2).
Separe las Bisagras (8) en dos 8A y 8B. Use los tornillos
G para fijar las partes 8A a los Paneles Derecho y
Izquierdo del porta CPU (1& 2). Inserte los Soportes
Metalicos (35) y un Pin Metalico (9) en los Paneles
Derecho y Izquierdo del porta CPU (1& 2).
Use bolts K to fix the CPU Left &
Right Panels (1 & 2) to the CPU
Back Panel (5). Tight the conectors
on the inside faces
Use los Pernos de Ajuste K para juntar
los Paneles Derecho y Izquierdo del
porta CPU (1& 2) con el Panel Posterior
del Porta CPU (5). Ajuste los conectores
en las caras internas.
Use bolts (E & K) to fix the CPU Left & Right Panels,
and the CPU Back Panel (5) to the CPu bottom
Panel (4). Tight the conectors in the inside faces
Use los Pernos de Ajuste E&K para juntar los Paneles
Derecho y Izquierdo del porta CPU (1& 2), y el Panel
Posterior del Porta CPU (5) al Panel Inferior del Porta
Cpu (4) .Ajuste los conectores en las caras internas.
4PCS
G
4X16 MM
4PCS
E
6X40 MM
4PCS
K
6X25 MM
2PCS
K
6X25 MM

RTA-4985 P. 1 0
6
1
2
17
10
12
6
18
11
74PCS
3X4
12 13
14
Left Right
14
3PCS 3PCS
19
20
21

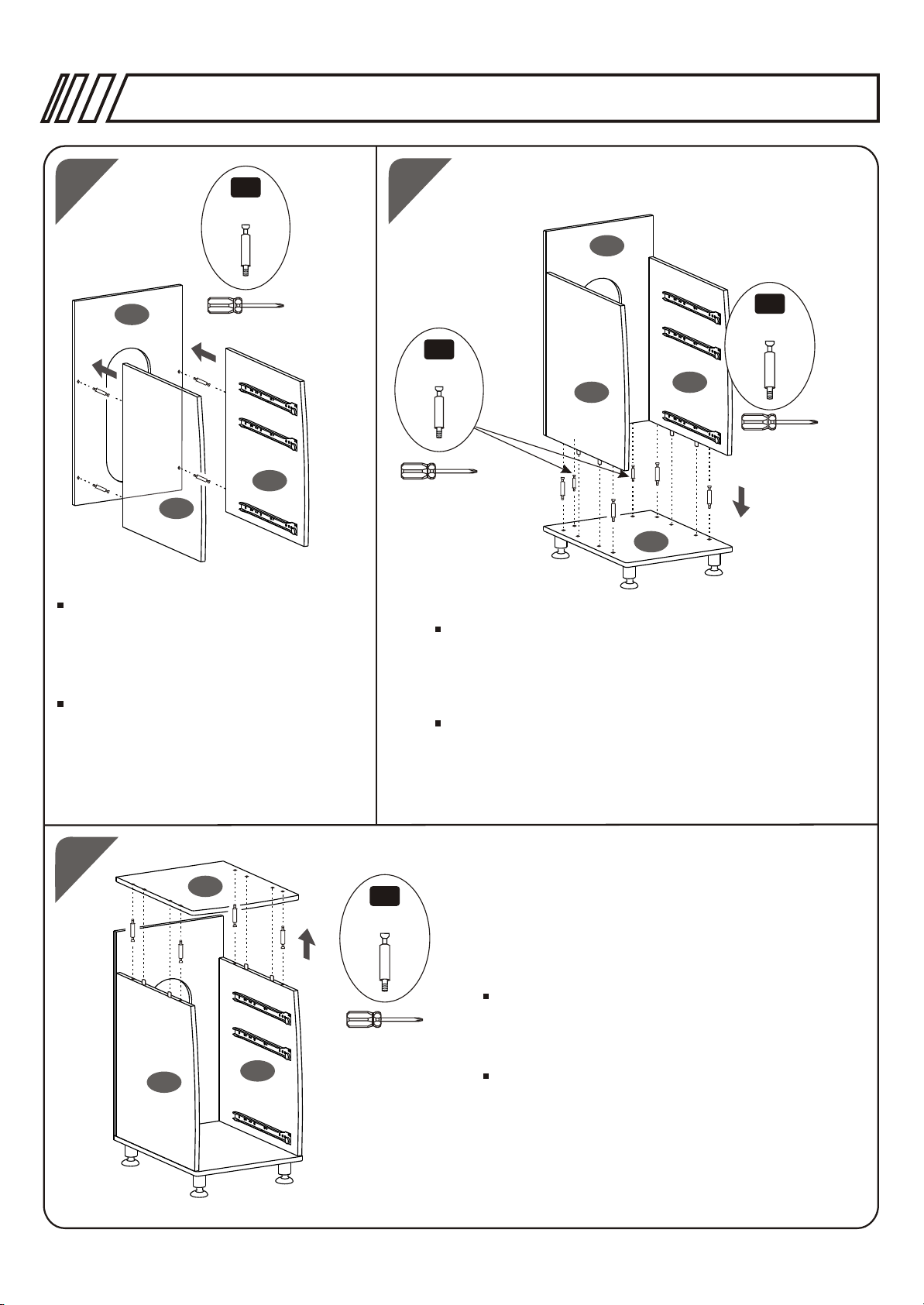

Use bolts (E) to fix the CPU Left & Right
Panels (1 & 2) to the CPU Top Panel (6).
Use los Pernos de Ajuste (E) para fijar los
Paneles Derecho y Izquierdo del porta CPU (1& 2)
a el Panel Superior del Porta CPU (6).
Slide in the Auxiliary Panel (10) over the
Metal Suports (35)
Coloque el Panel Auxiliar (10) sobre los
soportes metalicos (35).
Use screws F to assemble the vertical
Tubes (7) to the Drawer Bottom Panel (11).
Use Tornillos F para fijar los Tubos Verticales
(7) con el Fondo de Gaveta (11).
Insert the studs (3) to the Vertical Tubes
(7) and tight them well.
Inserte las Patas (3) a los Tubos Verticales
(7) y ajustelos bien.
Use screws C to assemble the sliders (14) to
Left & Right Panels(12 & 13).
Use los Tornillos C para ensamblar los
Deslizadores (14) con los Paneles Derecho y
Izquierdo (12 & 13).
4PCS
E
6X40 MM
16PCS
F
4X14 MM 12PCS
C
3X15 MM
IZQUIERDO
DERECHO

RTA-4985 P. 11
12
13
15
12 13
15
11
16
12 13
22 23
24
Use Bolts K to fix the Left & Right
Panels(12 & 13) to the Right Back
Panel (15). Make sure to tight the
screws in the inside face of the Left
and Right Panels (12 & 13).
Use los Pernos de Ajuste K para juntar
los Paneles Derecho y Izquierdo (12 &
13) al Panel Posterior derecho (15)
Asegurese de ajustar los conectores en
la cara interior de los Paneles Derecho
y Izquierdo (12 & 13).
Use Bolts E&K to fix the Left, Right & Right Back
Panels (12, 13 & 15) to the Drawer Bottom Panel
(11). Make sure to tight the conectors in the
inside face of the Left, Right & Right Back
Panels (12, 13 & 15).
Use los Pernos de ajuste (E&K) para juntar los Paneles
Izquierdo, Derecho y Posterior ( 12, 13 & 15) al
Fondo de Gaveta. Asegurese de ajustar los
conectores en la parte interior los Paneles
Izquierdo, Derecho y Posterior ( 12, 13& 15).
Use Bolts E to fix the Drawer Top Panel (16)
to the Left & Right Panels (12 & 13). Make
sure to tight the screws in the inside face of
the Left & Right Panels (12 & 13).
Use los Pernos de Ajuste (E) para juntar el Tope
de Gavetero (16) a los Paneles Izquierdo y
Derecho ( 12 & 13).Asegurese de ajustar bien
los conectores en la parte interior de los Paneles
Izquierdo y Derecho (12 & 13).
4PCS
E
6X40 MM
4PCS
E
6X40 MM
2PCS
K
6X25 MM
4PCS
K
6X25 MM

RTA-4985 P. 1 2
18
18
19 3PCS
21 4PCS
26
27
17
5
15
25
Use Bolts K to fix the Central Panel (17) to the CPU Back & Right Back Panels (5 & 15). Make
sure to tight the screws in the back face of the Central Panel (17).
Use los Pernos de Ajuste K para fijar el Panel Central (17) con el Paneles Posterior de CPU (5) y el
Panel Posterior Derecho (15). Asegurese de ajustar los conectores en la parte trasera del Panel
Central (17).
Use screws F to assemble the Supporting Tubes (19) to the back face of theMain Panel (18)
Use Tornillos F para juntar los Tubos de Soporte (19) con la cara posterior del Panel Principal (18).
Use screws H to assemble the Slider's bases (21)to the back face of the Main Panel (18).
Use los Tornillos H para ensamblar las Bases de los Deslizadores (21) en la cara posterior del
Panel Principal (18).
12PCS
F
4X14 MM
4PCS
H
6X12 MM
4PCS
K
6X25 MM

RTA-4985 P. 1 3
18
29
19
19
18
20 20
Right Left
28
Use screws I to assemble the Keyboard Sliders(20) to the Slider's bases (18). Check that the
sliders slide out to the correct direction.
Use los Tornillos I para Ensamblar los Deslizadores de Porta Teclado (20) con ls Bases de los
Deslizadores ensambladas en el paso anterior sobre el Panel Principal (18) Fijense que deslizen
hacia el frente del Mueble.
Place Bolts K into the back face of the Main Panel (18) and match them with the holes on
the Back panels of the structure which has been assembled. Tight the connectors. Then
Use screws A to assemble the Supporting Tubes (19) to the Cpu and Drawer's Top
Panels, placing the Washers J between the panels and the supporting tubes.
Coloque los Pernos de Ajuste K a los huecos de la Cara posterior del Panel Principal (18) y
luego haga coincidir estos pernos en los huecos de los paneles posteriores de la estructura ya
armada, ajuste los conectores.Luego use Tornillos Apara fijar los tubos de Soporte (19) a los
paneles superiores de Gaveta y Cpu, poniendo primero las arandelas J entre los Tubos Ylos
Paneles.
4PCS
I
4X4 MM
3PCS
J
3PCS
A
6X35 MM
1st
2nd
3rd
DERECHO
IZQUIERDO
4PCS
K
6X25 MM

RTA-4985 P. 1 4
22
30
24
23
31
8B 2PCS
23
32
Use screws F to fix the Keyboard Panel (22) to the Sliders (14) from the back face of
Keyboard Panel (22).
Use los Tornillos F para fijar el Panel de Teclado (22) a los deslizadores (14) desde la cara
Posterior del Panel de Teclado (22).
Use screws D to assemble the Handle
(24) to the CPU Door (23).
Use los Tornillos D para ensamblar la Manija
(24) a la Puerta de porta CPU (23).
Use screws G assemble the other part of
theHinges (8B) to the CPU Door (23).
Use los Tornillos G para fijar las partes
deBisagra(8B) a la Puerta de porta CPU (23).
4PCS
F
4X14 MM
2PCS
D
4X20 MM
4PCS
G
4X16 MM
20
22

RTA-4985 P. 1 5
This direction fortighten,
reverse forseparating or
adjust fitting’s distance
23
1
33
34
35
Assemble the two parts of the Hinges (8A&B) nd fix them with the screw driver.
Inserte la Puerta Porta CPU (23) ensamblando ambas partes de las Bisagras (8Ay B)
y ajustelos con un destornillador.
Slide in all Drawers.
Deslize las Gavetas en su lugar.
Tight all screws well and
enjoy your unit.
Ajuste bien todos los Tornillos y
DISFRUTE SU ESCRITORIO!
Apriete los tornillos en
esta dirección,y en
dirección contraria para
separar o ajustar la
distancia de las placas
metálicas
Top drawer might need to be inserted at an
angle (upward inclination )
La gaveta superlor necesitar meterse en
ngulo. (hacia arriba )
á
á
