Televes 5341 User manual

ES
PT
FR
EN
IT
www.televes.com
Manual de Instrucciones
Manual de Instruções
Manuel d´instructions
User´s Manual
Manuale del’Utente
Ref. 5341, 534101
Amplicador MATV 5E/1S
Amplicador MATV 5E/1S
Amplicateur MATV 5E/1S
5 In/1 Out MATV amplier
Amplicatore MATV 5I/1U
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. T NSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)

2
Amplicador MATV 5E/1S
Instrucciones de seguridad
Condiciones generales de instala-
ción:
• Antes de manipular o conectar el equipo leer este
manual.
• Para reducir el riesgo de fuego o descarga eléc-
trica, no exponer el equipo a la lluvia o a la hu-
medad.
• No quitar la tapa del equipo sin desconectarlo de
la red.
• No obstruir las ranuras de ventilación del equipo.
• Deje un espacio libre alrededor del aparato para
proporcionar una ventilación adecuada.
• El aparato no debe ser expuesto a caídas o salpi-
caduras de agua. No situar objetos o recipientes
llenos de agua sobre o cerca del aparato si no se
tiene la suciente protección.
• No situar el equipo cerca de fuentes de calor o en
ambientes de humedad elevada.
• No situar el equipo donde pueda estar sometido
a fuertes vibraciones o sacudidas.
Operación segura del equipo:
• La tensión de alimentación de éste producto es
de: 196-264V~ 50/60Hz.
• Si algún líquido u objeto se cayera dentro del
equipo, por favor recurra al servicio técnico es-
pecializado.
• Para desconectar el equipo de la red, tire de la
clavija, nunca del cable de red.
• No conectar el equipo hasta que todas las demás
conexiones del equipo hayan sido efectuadas.
• La base de enchufe al que se conecte el equipo
debe estar situada cerca de éste y será facilmen-
te accesible.
Descripción de Simbología de se-
guridad eléctrica:
• Para evitar el riesgo de descarga eléc-
trica no abrir el equipo.
• Este símbolo indica que el equipo
cumple los requerimientos de segu-
ridad para equipos de clase II.
• Este símbolo indica que el equipo
cumple los requerimientos del mar-
cado CE.

3
ES

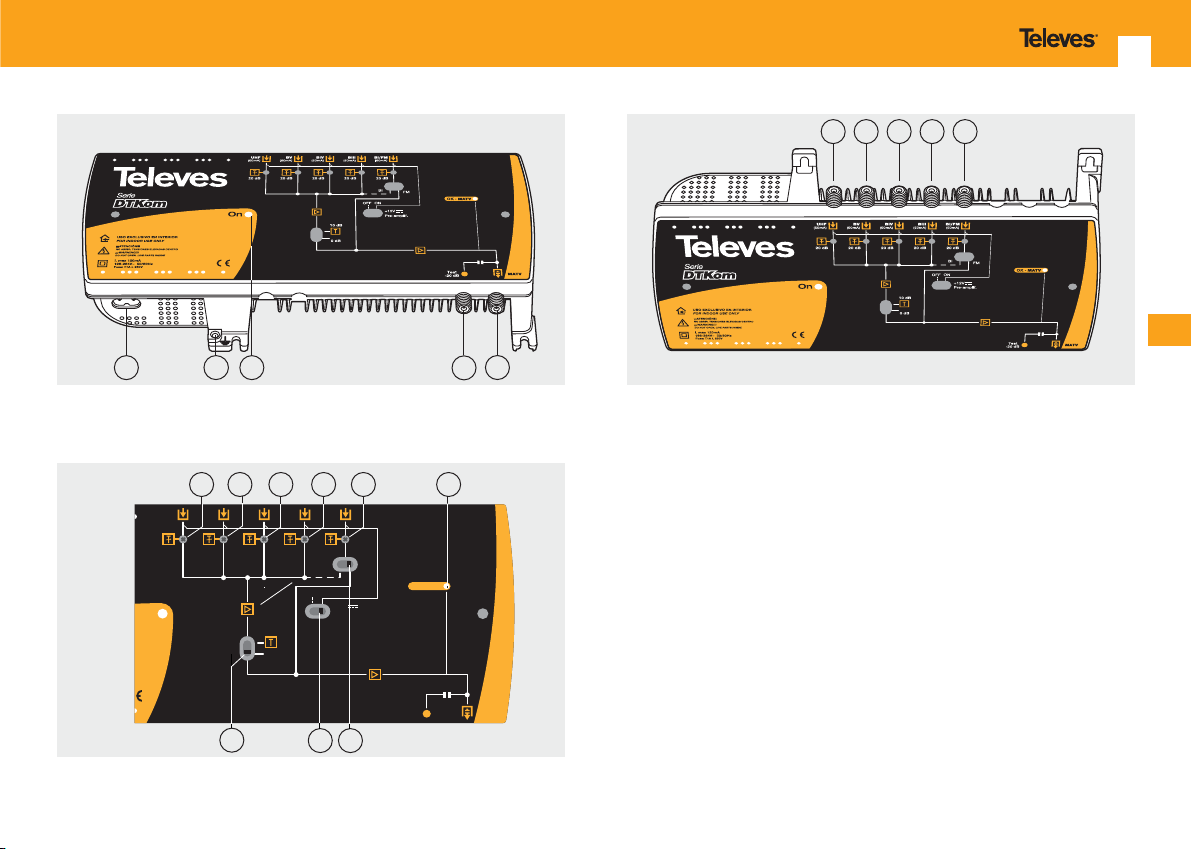

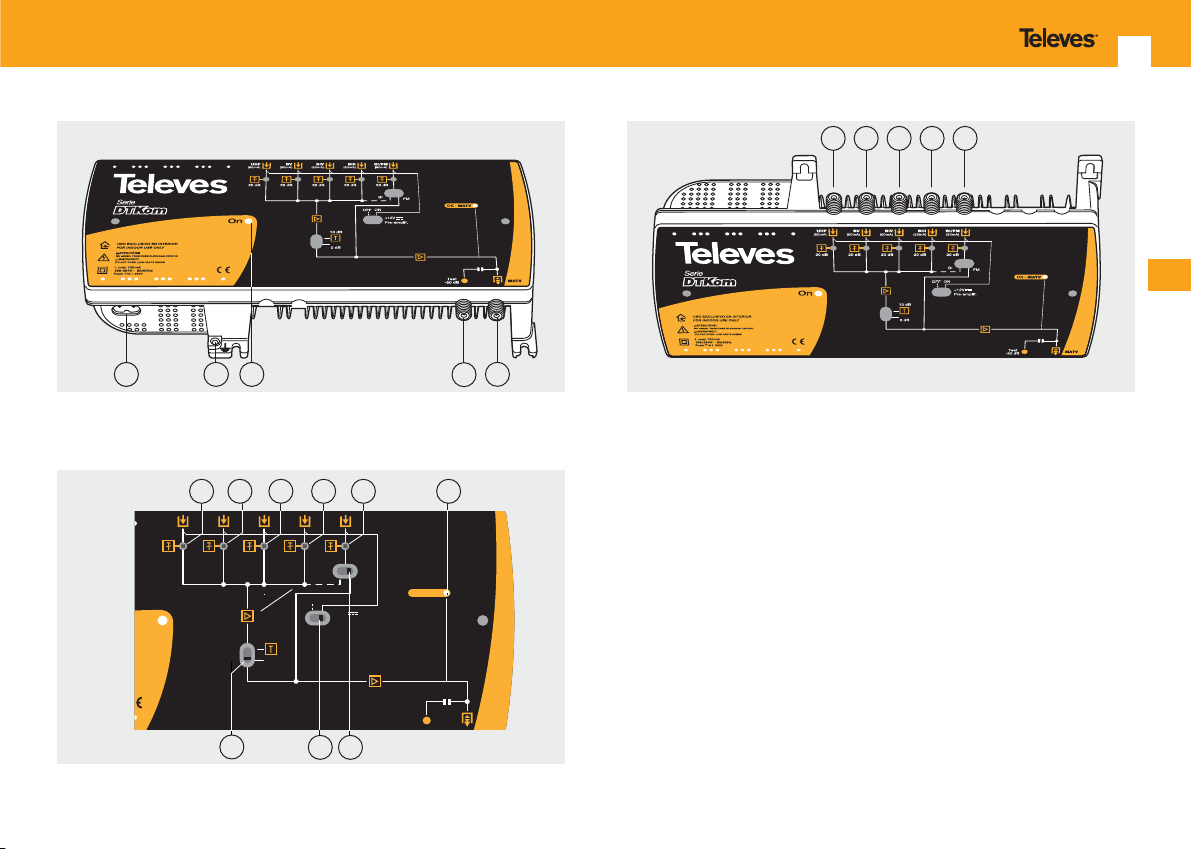

1.- Entrada alimentación red
(196-264 V~ 50/60 Hz)
2.- Conexión para toma de tierra
3.- LED de encendido
4.- Test salida MATV
5.- Salida señal MATV
6.- Entrada señal UHF
Salida corriente para previos.
7.- Entrada señal BV
Salida corriente para previos.
8.- Entrada señal BIV
Salida corriente para previos.
9.- Entrada BIII
Salida corriente para previos.
10.- Entrada BI/FM
Salida corriente para previos.
11.- Atenuador entrada UHF
12.- Atenuador entrada BV
13.- Atenuador entrada BIV
14.- Atenuador entrada BIII
15.- Atenuador entrada BI/FM
16.- LED de estado. Encendido
indica presencia de señal.
17.- Selección amplicador BI ó FM
18.- Selección tensión alimentación
a previos 12 Vdc. (ON/OFF)
19.- Selección de alta ganancia /
baja ganancia
123
8
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
13 16
12
45
910
14 1511
19 18 17
76

4
Amplicador MATV 5E/1S
Características técnicas 5341, 534101
Entradas BI / FM (1) BIII BIV BV UHF
Margen de frecuencia ref. 5341
MHz
47-68/88-108 174 - 370 470-590 614-862 470 - 862
Margen de frecuencia ref. 534101 47-68/88-108 174 - 370 470-566 590-862 470 - 862
Ganancia
Alta: posición switch 0dB
dB
39 ±3 / 25 ±3 44 ±3 48 ±3 50 ±4 50 ±4
Baja: posición switch 10dB 31 ±3 / 21 ±3 36 ±3 39 ±3 40 ±4 40 ±4
Tensión máxima de salida (DIN 45004B)
dBμV
123 tip.
Tensión máxima de salida (EN 50083) IMD3 ( 2ch @ -60dB) 120 tip.
Figura de ruido
dB
< 8 / < 10 tip. < 6,5 tip. < 9 tip. < 9 tip. < 8 tip.
Pérdidas de retorno E/S >= 9,5 tip.
Margen de atenuación entradas UHF y VHF 0 - 20
Atenuación Test Salida 20 tip.
Tensión de alimentación V~ 196 - 264
Consumo potencia max. W 10
Consumo máx. previos mA 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc
Temperatura de funcionamiento ºC -5 a +45
Indice de protección IP20
Central amplicadora de gran potencia con 5 entradas y amplicación separada (UHF, BV, BIV, BIII, BI/FM).
Ideal para cabeceras de MATV.
(1) En la entrada BI/FM se seleccionará mediante un interruptor la banda de paso BI ó FM.

ES
5
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
P.max 16W
196-264V~ 50/60Hz
Fuse: T1A L 250V
DO NOT OPEN. LIVE PARTS INSIDE

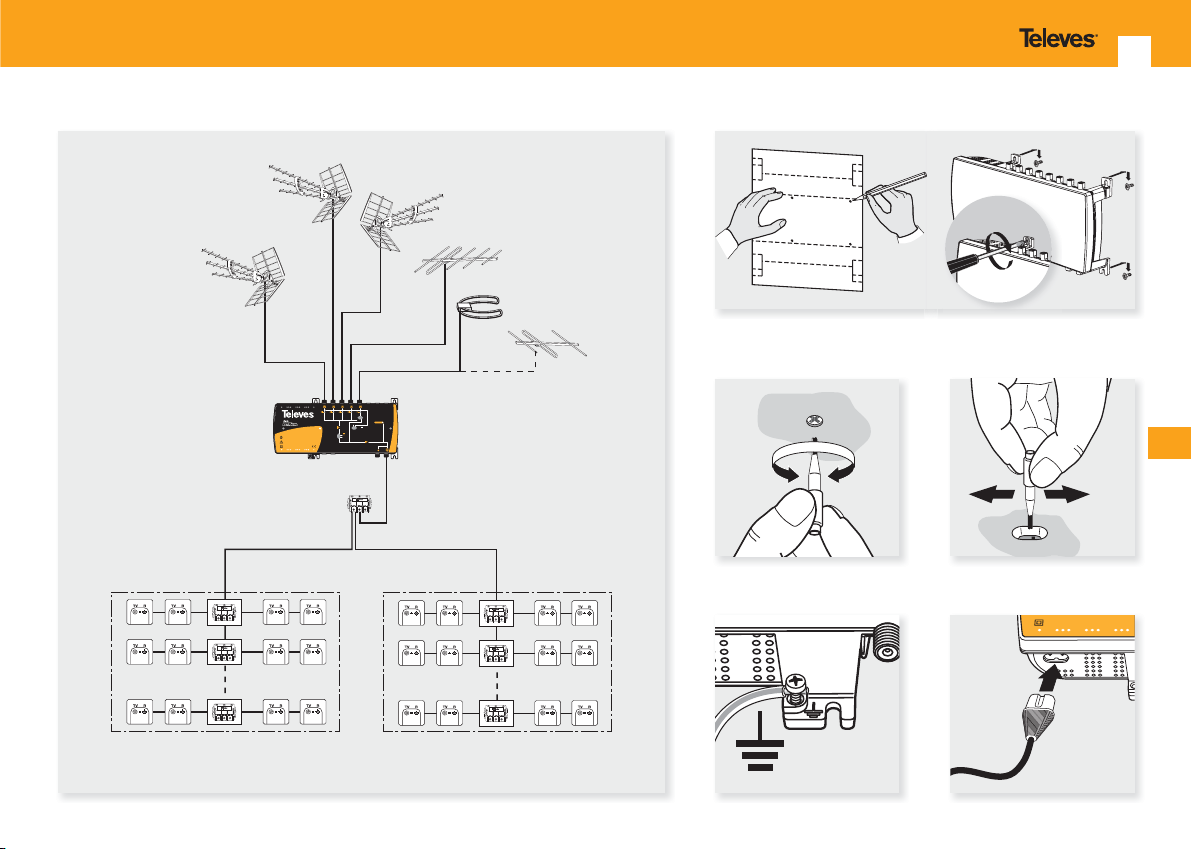

Ejemplo de aplicación Fijación a la pared
Ajuste de niveles Accionamiento
switchs
Conexión a tierra Conexión a red
Distr. 1 Distr. 2
BV
Ref. 5435
UHF
Ref. 5341
BI
BIII
BIV
FM

6
Amplicador MATV 5E/1S
Instruções importantes de
segurança
Condições gerais de instalação:
• Antes de utilizar ou ligar o equipamento leia este
manual.
• Para reduzir o risco de incêndio ou descarga
eléctrica, não expor o equipamento à chuva ou
humidade.
• Não trocar a tampa do equipamento sem o des-
ligar da rede.
• Não obstruir as ranhuras de ventilação do equi-
pamento.
• Deixe um espaço livre ao redor do aparelho para
proporcionar uma ventilação adequada.
• O aparelho não deve ser exposto a possíveis de-
rrames ou salpicos de água. Não colocar objectos
ou recipientes com água por cima ou por perto
do aparelho se estes não tiverem a suciente
protecção.
• Não colocar o equipamento perto de fontes de
calor ou em ambientes com humidade elevada.
• Não colocar o equipamento onde possa estar
submetido a fortes vibrações ou sacudidelas.
Operação segura do equipamento:
• A tensão de alimentação deste produto é de: 196-
264V~ 50/60Hz.
• Se algum líquido ou objecto caia dentro do equi-
pamento, por favor recorra a um serviço técnico
especializado.
• Para desligar o equipamento da rede, tire da cha
eléctrica, nunca do cabo de rede.
• Não ligar o equipamento até que todas as demais
ligações do equipamento tenham sido efectua-
das.
• A fonte de ligação à qual se liga o equipamento
deve estar situada perto deste e terá de ser facil-
mente acessível.
Descrição de simbologia de segu-
rança eléctrica:
• Para evitar o risco de descarga eléc-
trica não abrir o equipamento.
• Este símbolo indica que o equipa-
mento cumpre os requisitos de segu-
rança para equipamentos de classe II.
• Este símbolo indica que o equipa-
mento cumpre os requisitos da CE.

7
PT

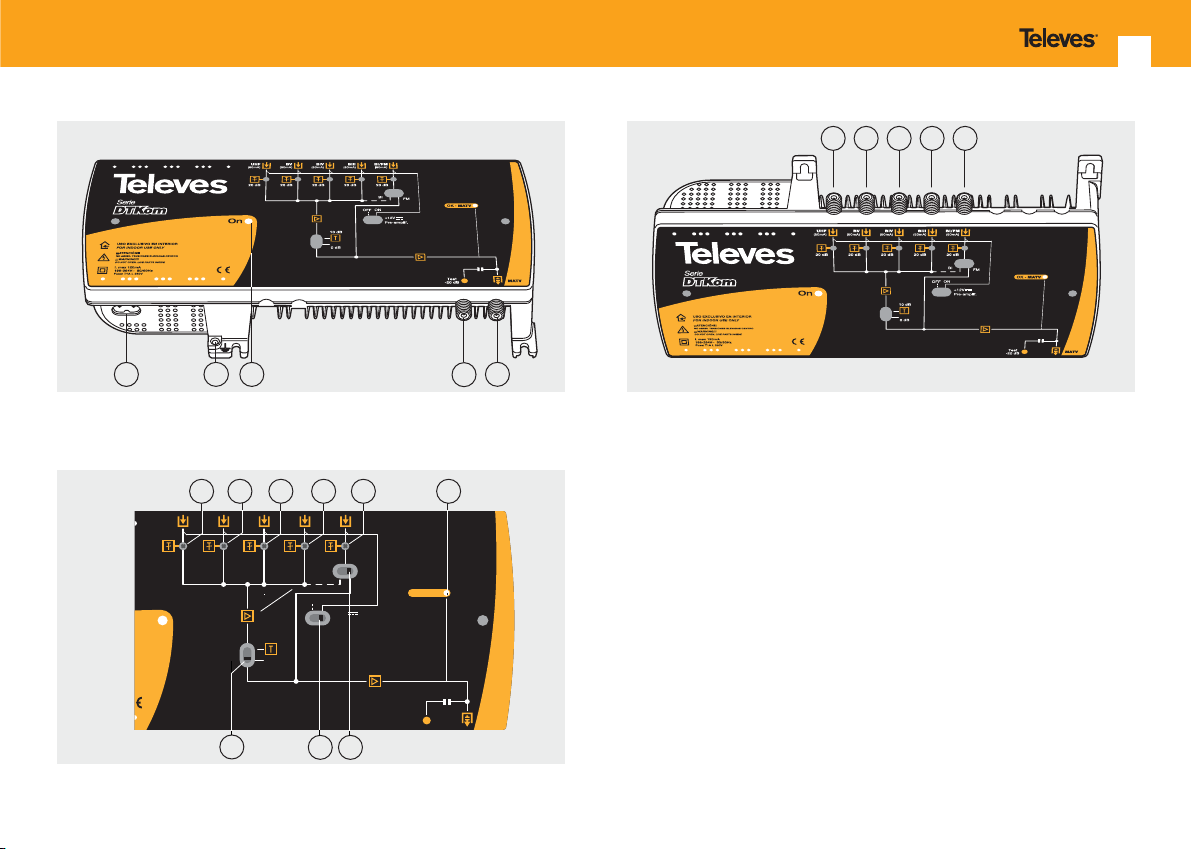

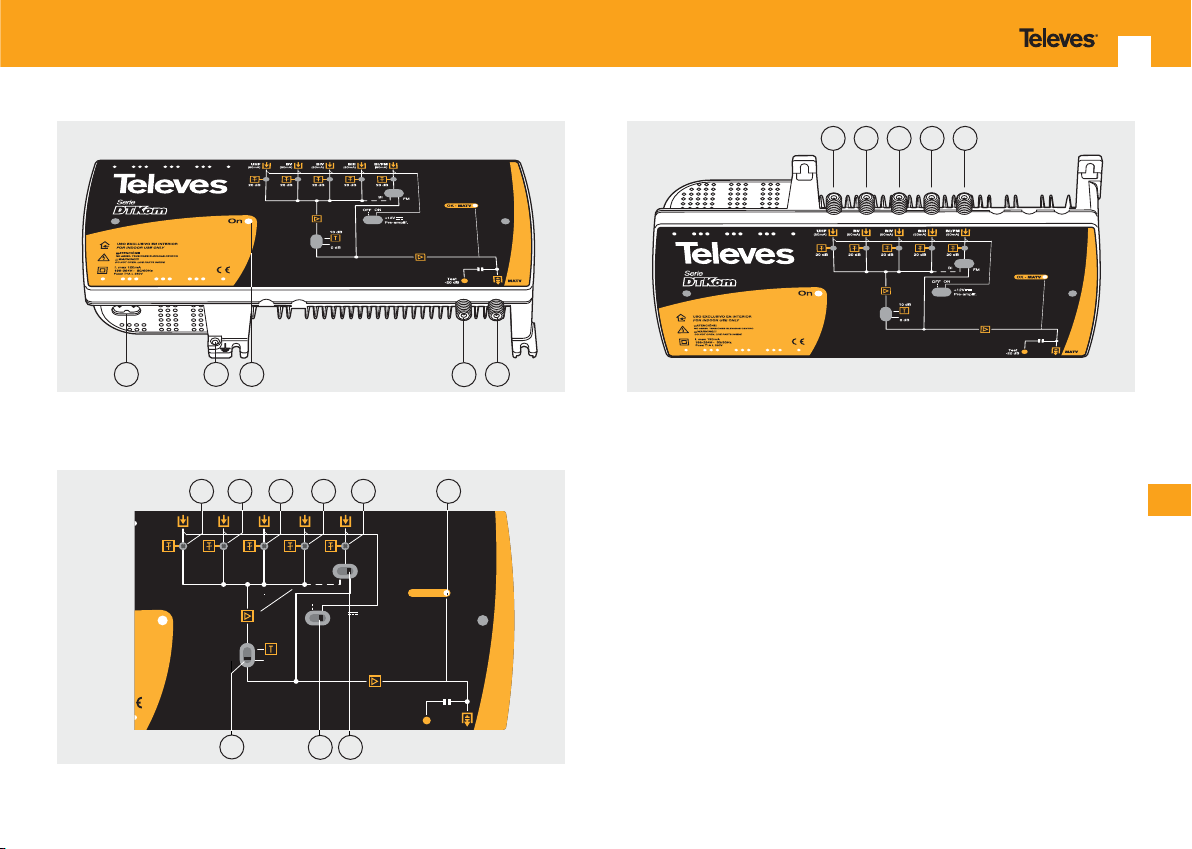

1.- Entrada alimentação rede
(196-264 V~ 50/60 Hz)
2.- Ligação à terra
3.- LED de ligado
4.- Teste de saída MATV
5.- Saída sinal MATV
6.- Entrada sinal UHF
Saída de corrente para prés.
7.- Entrada sinal BV
Saída de corrente para prés.
8.- Entrada sinal BIV
Saída de corrente para prés.
9.- Entrada sinal BIII
Saída de corrente para prés.
10.- Entrada sinal BI/FM
Saída de corrente para prés.
11.- Atenuador entrada UHF
12.- Atenuador entrada BV
13.- Atenuador entrada BIV
14.- Atenuador entrada BIII
15.- Atenuador entrada BI/FM
16.- LED de estado. Ligado indica
presença de sinal.
17.- Seleção do amplicador BI ou
FM
18.- Selecção da tensão de alimen-
tação para prés 12 Vdc. (ON/
OFF)
19.- Selecção de alto ganho / baixo
ganho
123
8
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
13 16
12
45
910
14 1511
19 18 17
76

8
Amplicador MATV 5E/1S
Características técnicas 5341, 534101
Entradas BI / FM (1) BIII BIV BV UHF
Margem de frequência ref. 5341
MHz
47-68/88-108 174 - 370 470-590 614-862 470 - 862
Margem de frequência ref. 534101 47-68/88-108 174 - 370 470-566 590-862 470 - 862
Ganho
Alto: posição do switch 0dB
dB
39 ±3 / 25 ±3 44 ±3 48 ±3 50 ±4 50 ±4
Baixo: posição do switch
10dB 31 ±3 / 21 ±3 36 ±3 39 ±3 40 ±4 40 ±4
Tensão máxima de saída (DIN 45004B)
dBμV
123 tip.
Tensão máxima de saída (EN 50083) IMD3 ( 2ch @ -60dB) 120 tip.
Figura de ruido
dB
< 8 / < 10 tip. < 6,5 tip. < 9 tip. < 9 tip. < 8 tip.
Perdas de retorno E/S >= 9,5 tip.
Margem de atenuação entradas UHF e VHF 0 - 20
Atenuação de Teste Saída 20 tip.
Tensão de alimentação V~ 196 - 264
Consumo potência max. W 10
Consumo máx. prés mA 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc
Temperatura de funcionamento ºC -5 a +45
Índice de proteção IP20
Central amplicadora de grande potência com 5 entradas e amplicação separada (UHF, BV, BIV, BIII, BI/FM).
Ideal para cabeceiras de MATV.
(1) Na entrada BI/FM seleccionar-se-á mediante um interruptor a banda de passagem BI ou FM.

9
Ligação à redeLigação à terra
Acionamento
switchs
Ajuste dos níveis
Fijación a la pared
P.max 16W
196-264V~ 50/60Hz
Fuse: T1A L 250V
DO NOT OPEN. LIVE PARTS INSIDE
PT
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)

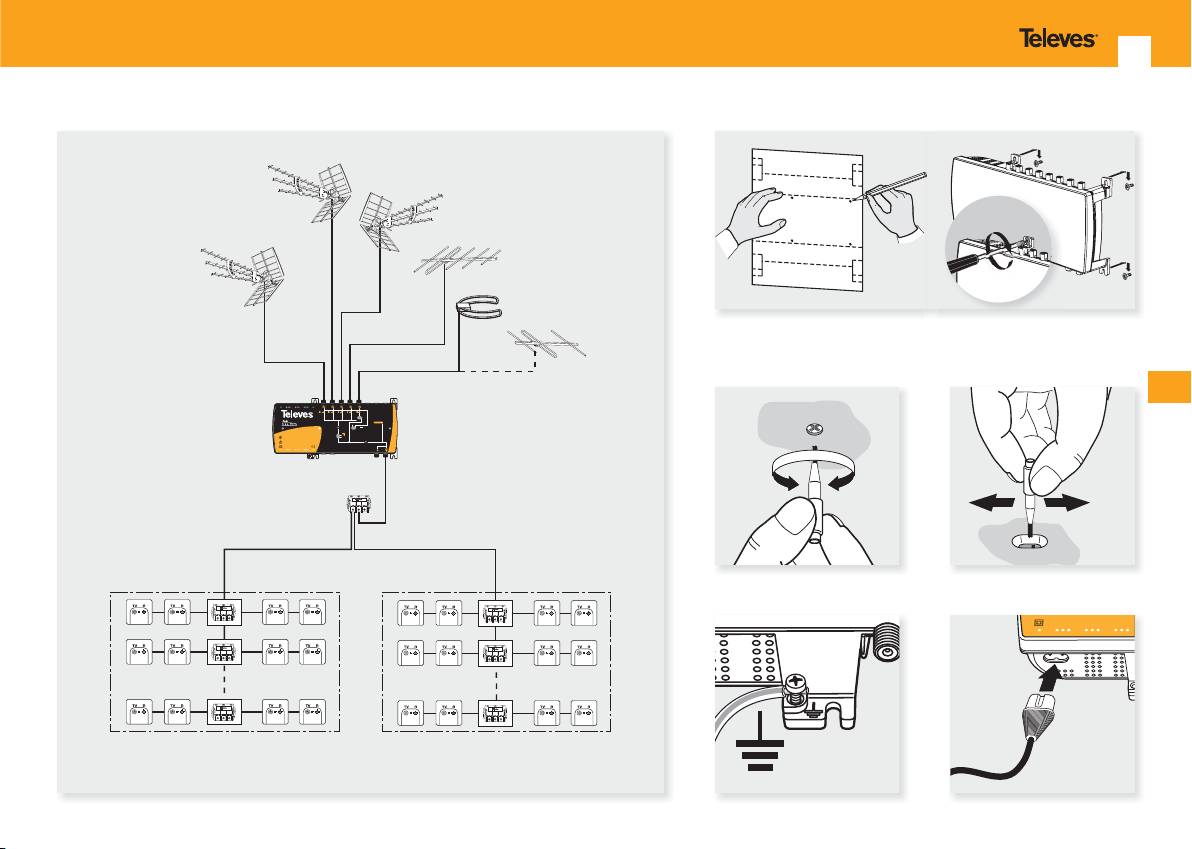

Exemplo de aplicação
Distr. 1 Distr. 2
BV
Ref. 5435
UHF
Ref. 5341
BI
BIII
BIV
FM

10
Amplicateur MATV 5E/1S
Consignes de securite impor-
tantes
Conditions générales d’installation:
• Lire la notice avant de manipuler ou brancher
l’appareil.
• Pour réduire tout risque de feu ou de décharge
électrique, ne jamais exposer les produits à la
pluie ou à l’humidité.
• Ne pas retirer le couvercle de l’appareil sans le
débrancher.
• Ne pas obstruer les entrées de ventilation.
• Merci de permettre la circulation d’áir autour de
l’áppareil.
• L’appareil ne doit pas être exposé à des chutes
ou projections d’eau. Ne pas placer d’objets ou de
récipients contenant de l’eau à proximité immé-
diate sans protection.
• Ne pas placer l’appareil près d’une source de cha-
leur ou dans un milieu fortement humide.
• Ne pas placer l’appareil dans un lieu exposé à de
fortes vibrations ou secousses.
Utilisation de l’appareil en toute
sécurité:
• La tension d’alimentation de ce produit est de:
196-264V~ 50/60Hz.
• Si un liquide / objet tombe à l’intérieur de
l’appareil, référez-en au service technique spé-
cialisé.
• Pour débrancher du secteur, tirez sur la prise et
jamais sur le câble.
• Ne pas brancher l’appareil avant que toutes les
autres connections aient été eectuées.
• La prise à laquelle l’appareil sera branché doit
être située à proximité et facilement accessible.
Description des symboles de sécu-
rité électrique:
• Pour éviter tout risque de décharge
électrique, ne pas ouvrir le produit.
• Ce symbole indique que l’appareil ré-
pond aux exigences de sécurité des
appareils de classe II.
• Ce symbole indique que cet appareil
répond aux exigences de la norme
CE.

11
FR
1.- Entrée d´alimentation du réseau
(196-264V~ 50/60Hz)
2.- Branchement pour prise de terre
3.- LED d’allumage
4.- Test de sortie MATV
5.- Sortie signal MATV
6.- Entrée signall UHF
Sortie de télé alimentation.
7.- Entrée signal BV
Sortie de télé alimentation.
8.- Entrée signal BIV
Sortie de télé alimentation.
9.- Entrée signal BIII
Sortie de télé alimentation.
10.- Entrée signal BI/FM
Sortie de télé alimentation.
11.- Atténuateur entrée UHF
12.- Atténuateur entrée BV
13.- Atténuateur entrée BIV
14.- Atténuateur entrée BIII
15.- Atténuateur entrée BI/FM
16.- LED d´état. Allumé indique la
présence d´une signal.
17.- Choix de la bande: BI ou FM
18.- Choix de télé alimentation 12
Vdc. (ON/OFF)
19.- Choix de fort gain / faible gain
123
8
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
13 16
12
45
910
14 1511
19 18 17
76

12
Amplicateur MATV 5E/1S
Caractéristiques techniques 5341, 534101
Entrées BI / FM (1) BIII BIV BV UHF
Bande passante ref. 5341
MHz
47-68/88-108 174 - 370 470-590 614-862 470 - 862
Bande passante ref. 534101 47-68/88-108 174 - 370 470-566 590-862 470 - 862
Gain
Fort: position du switch
0dB dB
39 ±3 / 25 ±3 44 ±3 48 ±3 50 ±4 50 ±4
Faible: position du switch
10dB 31 ±3 / 21 ±3 36 ±3 39 ±3 40 ±4 40 ±4
Tension maximale de sortie (DIN 45004B)
dBμV
123 typ.
Tension maximale de sortie (EN 50083) IMD3 ( 2ch @ -60dB) 120 typ.
Figure de bruit
dB
< 8 / < 10 typ. < 6,5 typ. < 9 typ. < 9 typ. < 8 typ.
Pertes de retour E/S >= 9,5 typ.
Marge d´atténuation entrées UHF et VHF 0 - 20
Atténuateur Test sortie 20 typ.
Tension d´alimentation V~ 196 - 264
Consommation puissance max. W 10
Consom. Téléalim. max. mA 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc
Temp. de funcionamiento ºC -5 à +45
Indice de protection IP20
Centrale d’amplication de forte puissance composée de 5 entrées et 3 amplications séparées (UHF, BIII, BI/FM).
Idéal pour des stations de tête MATV.
(1) L’entrée BI/FM permet le passage de la bande BI ou FM en fonction de la position de l’interrupteur.

13
Mise à la terre
Actionnement des
commutateurs
Réglage de niveau
P.max 16W
196-264V~ 50/60Hz
Fuse: T1A L 250V
DO NOT OPEN. LIVE PARTS INSIDE
Mise sous tension
Fixation au mur
FR
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
Exemple d´application
Distr. 1 Distr. 2
BV
Ref. 5435
UHF
Ref. 5341
BI
BIII
BIV
FM

14
5 In/1 Out MATV amplier
Important safety instructions:
General installation conditions:
• Before handling or connecting the equipment,
please read this manual.
• In order to reduce the risk of re or electric shock,
do not expose the equipment to rain or moisture.
• Do not take the cover o the equipment without
disconnecting it from the mains.
• Do not obstruct the equipment’s ventilation sys-
tem.
• Please allow air circulation around the equipment
• The equipment must not come into contact with
water or even be splashed by liquids. Do not pla-
ce containers with water on or near the equip-
ment if it is not adequately protected.
• Do not place the equipment near sources of heat
or in excessively moisture conditions.
• Do not place the equipment where it may be
aected by strong vibrations or knocks.
How to use the equipment safely:
• The powering supply of this product is: 196-
264V~ 50/60Hz.
• If any liquid or object falls inside the equipment,
please contact a specialized technician.
• To disconnect the equipment from the mains,
pull from the plug, and never pull from the cable.
• Do not connect the equipment until all the other
connections have been made.
• The mains socket that is going to be used to con-
nect the equipment should be located nearby
and should be easily accessible.
Description of the electrical safety
symbols:
• To avoid the risk of electric shock, do
not open the equipment.
• This symbol indicates that the equip-
ment complies with the safety requi-
rements for class II equipment.
• This symbol indicates that the equi-
pment complies with the require-
ments of CE mark.

15
EN
1.- Mains supply input
(196-264 V~ 50/60 Hz)
2.- Ground connection
3.- On LED
4.- MATV output test
5.- MATV signal output
6.- UHF signal input
Current output for preampliers.
7.- BV signal input
Current output for preampliers.
8.- BIV signal input
Current output for preampliers.
9.- BIII signal input
Current output for preampliers.
10.- BI/FM signal input
Current output for preampli-
ers.
11.- UHF input attenuator
12.- BV input attenuator
13.- BIV input attenuator
14.- BIII input attenuator
15.- BI/FM input attenuator
16.- Status LED. “On”position means
signal presence.
17.- BI or FM Amplier Selection
18.- Power Voltage Selection for
preampliers 12 Vdc. (ON/OFF)
19.- Selection of high gain / low gain
123
8
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
13 16
12
45
910
14 1511
19 18 17
76

16
5 In/1 Out MATV amplier
Technical characteristics 5341, 534101
Inputs BI / FM (1) BIII BIV BV UHF
Frequency range ref. 5341
MHz
47-68/88-108 174 - 370 470-590 614-862 470 - 862
Frequency range ref. 534101 47-68/88-108 174 - 370 470-566 590-862 470 - 862
Gain
High: switch position 0dB
dB
39 ±3 / 25 ±3 44 ±3 48 ±3 50 ±4 50 ±4
Low: switch position 10dB 31 ±3 / 21 ±3 36 ±3 39 ±3 40 ±4 40 ±4
Maximum output level (DIN 45004B)
dBμV
123 typ.
Maximum output level (EN 50083) IMD3 ( 2ch @ -60dB) 120 typ.
Noise gure
dB
< 8 / < 10 typ. < 6,5 typ. < 9 typ. < 9 typ. < 8 typ.
Return losses I/O >= 9,5 typ.
Attenuator inputs UHF and VHF 0 - 20
Attenuation Output Test 20 typ.
Powering voltage V~ 196 - 264
Power consumption max. W 10
Max. consumption preampliers mA 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc
Operation temperature ºC -5 a +45
Protection index IP20
High power amplier with 5 inputs and splitband amplication (UHF, BV, BIV, BIII, BI/FM).
Ideal for MATV headends.
(1) The passband BI or FM will be selected by means of a switch at the BI / FM input.

17
Mains connectionGround connection
Access to switchesLevels setting
P.max 16W
196-264V~ 50/60Hz
Fuse: T1A L 250V
DO NOT OPEN. LIVE PARTS INSIDE
Wall fixation
EN
I. max 120mA
196-264V~ 50/60Hz
Fuse: T1A L 250V
USO XCLUSIVO N INT RIOR
FOR INDOOR USE ONLY
¡¡¡AT NCIÓN!!!
NO ABRIR. TNSION S L VADAS D NTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
Application example
Distr. 1 Distr. 2
BV
Ref. 5435
UHF
Ref. 5341
BI
BIII
BIV
FM

18
Amplicatore MATV 5I/1U
Importanti istruzioni per la
sicurezza
Condizioni generali per
l’installazione:
• Prima di utilizzare o collegare il prodotto, prego
leggere per intero il presente manuale.
• Per ridurre il rischio di incendi o scosse elettriche
non esporre a pioggia o umidità eccessiva.
• Non togliere il coperchio dell’alimentatore senza
prima averlo staccato dalla rete.
• Non ostruire le feritoie per la ventilazione.
• Permettere la circolazione d’aria intorno al pro-
dotto.
• Il prodotto non deve entrare in contatto con
acqua o essere bagnato da liquidi. Non posizio-
nare recipienti contenenti acqua sopra o vicino
al prodotto si non adeguatamente protetto.
• Non mettere il prodotto vicino a fonti di calore o
in posti con umidità eccessiva.
• Non posizionare il prodotto in luoghi soggetti a
forti vibrazioni o sollecitazioni meccaniche.
Come utilizzare il prodotto in modo
sicuro:
• L’alimentazione di questo prodotto è: 196-264V~
50/60Hz.
• Se del liquido o qualsiasi oggetto penetra nel
prodotto scollegarlo immediatamente dalla rete
e contattare un tecnico specializza.
• Per scollegare il prodotto dalla rete, non tirare il
cavo ma solo la spina.
• Collegare l’alimentatore alla rete solo dopo aver
eettuato tutte le altre connessioni.
• La presa di rete deve essere vicina al prodotto per
garantire un ottimo funzionamento.
Descrizione dei simboli e sicurezza
elettrica:
• Per evitare il rischio di scariche elet-
triche non aprire il prodotto.
• Questo simbolo indica che il prodotto
è conforme ai requisiti di sicurezza ri-
chiesti per i dispositivi di cglisi II.
• Questo simbolo indica che il prodotto
è conforme ai requisiti del contras-
segno del CE.

19
IT
1.- Entrata alimentazione rete
(196-264 V~ 50/60 Hz)
2.- Connessione per presa a terra
3.- LED di accensione
4.- Test uscita MATV
5.- Uscita segnale MATV
6.- Entrata segnale UHF
Uscita corrente per pre.
7.- Entrata segnale BV
Uscita corrente per pre.
8.- Entrata segnale BIV
Uscita corrente per pre.
9.- Entrata segnale BIII
Uscita corrente per pre.
10.- Entrata segnale BI/FM
Uscita corrente per pre.
11.- Attenuatore entrata UHF
12.- Attenuatore entrata BV
13.- Attenuatore entrata BIV
14.- Attenuatore entrata BIII
15.- Attenuatore entrata BI/FM
16.- LED di stato. Acceso indica
presenza del segnale.
17.- Selezione amplicatore BI o FM
18.- Selezione della tensione di
alimentazione per il pre 12 Vdc.
(ON/OFF)
19.- Selezione alto guadagno /
basso guadagno.
123
8
20 dB
UHF
OK - MATV
Test
-20 dB MATV
On
20 dB20 dB20 dB20 dB
+12V
FM
BI
ON
OFF
BV BIV BIII BI/FM
10 dB
0 dB
Pre-amplif.
(50mA)(50mA)(50mA)(50mA)(50mA)
13 16
12
45
910
14 1511
19 18 17
76

20
Amplicatore MATV 5I/1U
Caratteristiche tecniche 5341, 534101
Entratas BI / FM (1) BIII BIV BV UHF
Margini di frequenza ref. 5341
MHz
47-68/88-108 174 - 370 470-590 614-862 470 - 862
Margini di frequenza ref. 534101 47-68/88-108 174 - 370 470-566 590-862 470 - 862
Guadagno
Alta: posizione switch 0dB
dB
39 ±3 / 25 ±3 44 ±3 48 ±3 50 ±4 50 ±4
Bassa: posizione switch
10dB 31 ±3 / 21 ±3 36 ±3 39 ±3 40 ±4 40 ±4
Tensione massima d’uscita (DIN 45004B)
dBμV
123 tip.
Tensione massima d’uscita (EN 50083) IMD3 ( 2ch @ -60dB) 120 tip.
Fattore di rumore
dB
< 8 / < 10 tip. < 6,5 tip. < 9 tip. < 9 tip. < 8 tip.
Perdite di ritorno I/U >= 9,5 tip.
Margini di attenuazione entratas UHF e VHF 0 - 20
Attenuazione Test uscita 20 tip.
Tensione di alimentazione V~ 196 - 264
Assorbimento massimo W 10
Consumo pre max. mA 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc 50 @ 12Vdc
Temperatura di funzionamento ºC -5 a +45
Indice di protezione IP20
Amplicatore ad elevata potenza con 5 ingressi e amplicazioni separate (UHF, BV, BIV, BIII, BI/FM).
Ideale per centrali MATV.
(1) Sull’ingresso BI/FM si selezionerà mediante un interruttore la banda di passaggio tra BI o FM.
