Toshiba B-EX700-WLAN2-QM-R User manual

EO2-38111
1
Wireless LAN Board 無線LAN ボード
B-EX700-WLAN2-QM-R
Thank you for purchasing TOSHIBA B-EX700-WLAN2-QM-R Wireless LAN Board.
B-EX700-WLAN2-QM-R is exclusively for the B-EX6T series.
このたびは、無線 LAN ボード Ｂ-EX700-WLAN2-QM-R をお買い上げ頂き、誠にありがとうございます。
本キットは B-EX6T シリーズ用インターフェースボードです。
WARNING
!
1. Follow all manual instructions. Failure to do so could create safety hazards such as fire or
electrocution.
Manual instructions must be followed when installing option kits or adding cables to avoid system
failures and to insure proper performance and operation.
Failure to follow manual instructions or any unauthorized modifications, substitution or change to
this product will void the limited product warranty.
2. Turn the power off and disconnect the power cord before installing this optional kit.
3. Be careful not to pinch your fingers or hands with the covers.
4. The print head and stepping motor becomes very hot immediately after printing. Do not touch the print
head, stepping motor and around it right after printing, or you may get burned.
5. When opening the top cover, it must be fully opened. Failure to do this may cause the top cover to
close under its own weight, resulting in an injury.
Power Switch Power Cord
1. 組み込む前にプリンタの電源スイッチを OFF にし、電源プラグをコンセントから抜くこと
電源がＯＮの状態で組み込むと、火災・感電・けがの恐れがあります。また、プリンタ内
部の電気回路保護の為、プリンタの電源 OFF 後１分以上経過してからケーブルの着脱
を行うこと。
2. カバーで指や手を挟まないよう注意すること
3. トップカバーは左側へ倒すように全開にすること
中途半端な状態にしておくと勝手に閉まり、けがの原因となることがあります。
4. 印字直後は、印字ヘッド、ステッピングモーターおよびその周辺部に手を触れないこと
やけどの原因となることがあります。
警告

EO2-38111
2
Country Code 国コード
As available frequency bands are different from country to country, a proper country code must be set before
installing the wireless LAN board on a user’s printer. Use of a wireless LAN module with a wrong country
code could violate each country’s Laws and Regulations for Radio Equipment, and violators could be subject
to penalties.
For the country code setting, please ask TOSHIBA TEC local subsidiaries.
使用可能な周波数帯は国によって異なりますので、無線ＬＡＮボードをお客様のプリンタに取り付ける前に正しい国コードを
設定する必要があります。不正な国コードで無線ＬＡＮボードを使用すると、電波法により罰せられることがあります。
国コードの設定については、最寄りのサービスステーションへお問い合わせください。
1. APPLICABLE MODEL 対象モデル
This optional device is the wireless LAN board, which is intended for the following models:
本オプションは下記のプリンタ専用です。
B-EX6T Series
B-EX6T シリーズ
2. PACKING LIST 付属品リスト
The following parts are supplied with the kit. Make sure you have all items shown below.
本キットには、下記パーツが付属しています。すべて揃っていることを確認してください。万一、不足している場合は、
お買い上げの販売店までご連絡ください。
Wireless LAN Board (1 pc.)
無線 LAN ボード（1個）
Antenna Cover (1 pc.)
アンテナカバー（1個）
M-3x6 Screw (4 pcs.)
ネジ M-3x6 （4 本）
Installation Manual (1 copy)
組込説明書（本書）
FCC ID Sticker (1 pc.)
日本向けモデルには使用しません。
FCC ID : MXF-S941212G
IC ID : 3069B-WSDB101G

EO2-38111
3
NOTES:
1. MAC address of the Wireless LAN module will be necessary
when setting the MAC address filtering function of an access
point. As it is printed on the WLAN card, write it down on
the Installation Manual before mounting the covers so that
an end user can know the MAC address.
2. Be careful not to hit or damage the antenna when installing
this kit. A damaged antenna may affect the performance.
MAC Address
MAC アドレス
3. INSTALLATION PROCEDURE 組込手順
※本書は海外モデルの写真を使用しており国内モデルとは外観など異なる場合がありますが、組込手順は共通で
す。
NOTE: This module cannot be used together with the B-EX700-RS-QM-R Serial Interface Board.
補足： 本キットを組み込む際には、シリアルインターフェースボードが組み込まれている場合は、外す必要があります。
1. Turn the printer power off and disconnect the Power Cord.
プリンタの電源スイッチを OFF にし、電源プラグをコンセントから抜きます。
2. Remove the three B-4x5 screws from the Side Panel (L).
左サイドカバーからネジ３本（Ｂ-4x5）を外します。
3. Slide the Side Panel (L) backward, and raise it to remove from the printer.
左サイドカバーを本体後方側へスライドさせ、持ち上げて外します。
B-4x5 Screw
ネジ（B-4x5
)
Side Panel (L)
左サイドカバー
B-4x5 Screw
ネジ（B-4x5）
MAC Address
(12-digit code)
ＭＡＣアドレス
（12 桁のコード）
重要：プリンタの電源をオフした後、３分以上経過するまでお待ちください。
1. 無線 LAN カードのバーコードラベルに無線 MAC アドレスが記載されています。アクセ
スポイント（AP）の MAC アドレスフィルタリング機能を使用するときに必要となりますの
で、組込説明書等に記載し、忘れないようにしてください。
2. 取付けの際、アンテナ部をぶつけたり、傷つけないようにご注意ください。アンテナを傷つ
けると、性能に悪影響が出る恐れがあります。
注意

EO2-38111
4

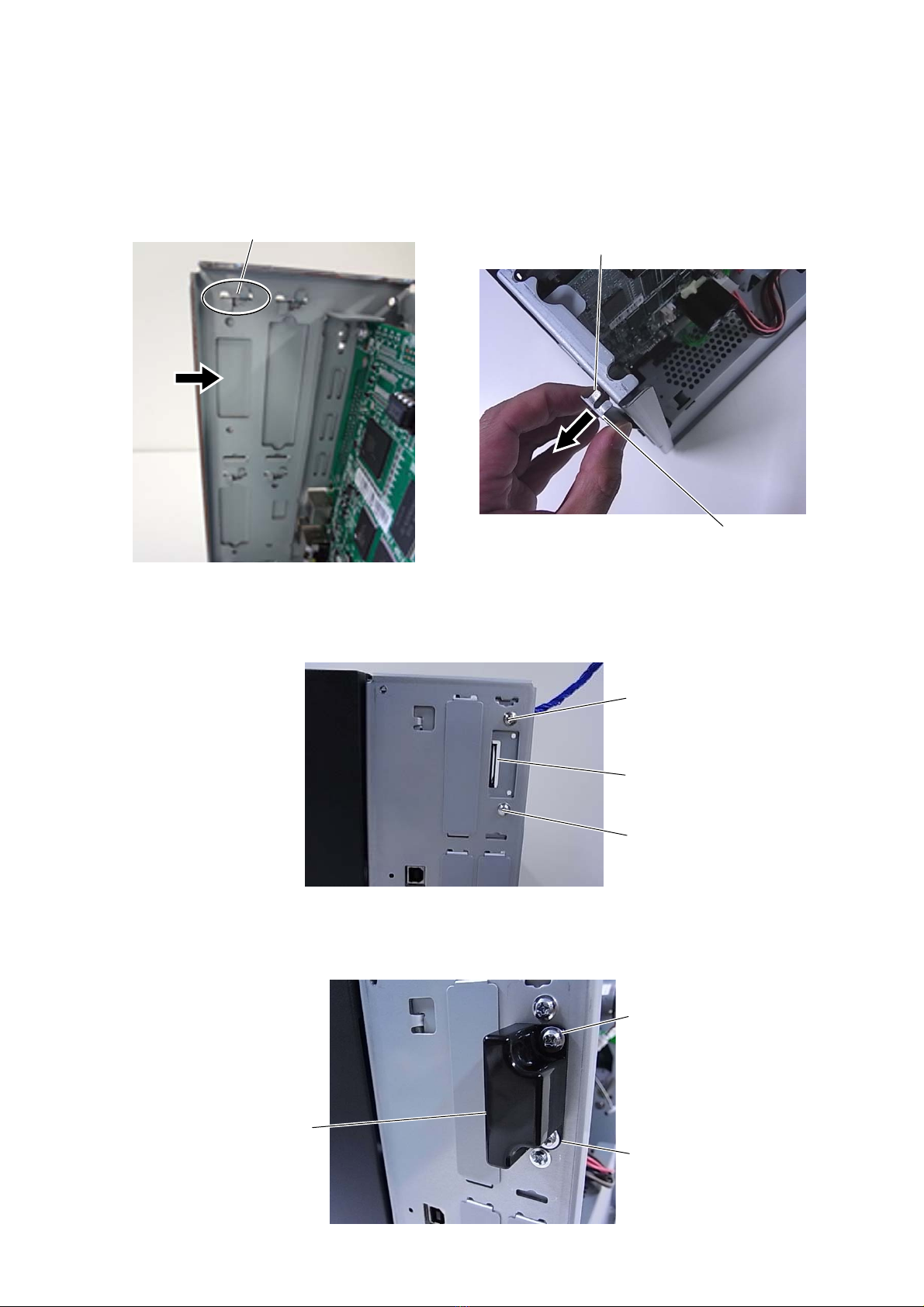

4. Unfold the upper tabs of the Blind Plate indicated by the arrow, then pull and remove the Blind Plate from
the printer back.
工具を使って矢印の位置にある目隠し板のツメを起こし、プリンタ後部から目隠し板を引き抜きます。
5. Fit the Wireless LAN card slot into the slot from the inside, and secure it with the two M-3x6 screws
from the outside, as shown below.
プリンタの内側から無線 LAN ボードをスロットに取り付け、外側から付属のネジ２本（M-3x6）で固定します。
6. Attach the Antenna Cover to the printer back with the two M-3x6 screws, as shown below.
アンテナカバーを無線 LAN カードに被せ、付属のネジ 2 本（M-3x6）で固定します。
Blind Plate
目隠し板
Tab
ツメ
Wireless LAN Card Slot
無線 LAN カードスロット
M-3x6 Screw
ネジ（M-3x6）
M-3x6 Screw
ネジ（M-3x6）
Tab
ツメ
M-3x6 Screw
ネジ（M-3x6）
M-3x6 Screw
ネジ（M-3x6）
A
ntenna Cover
アンテナカバー

EO2-38111
5

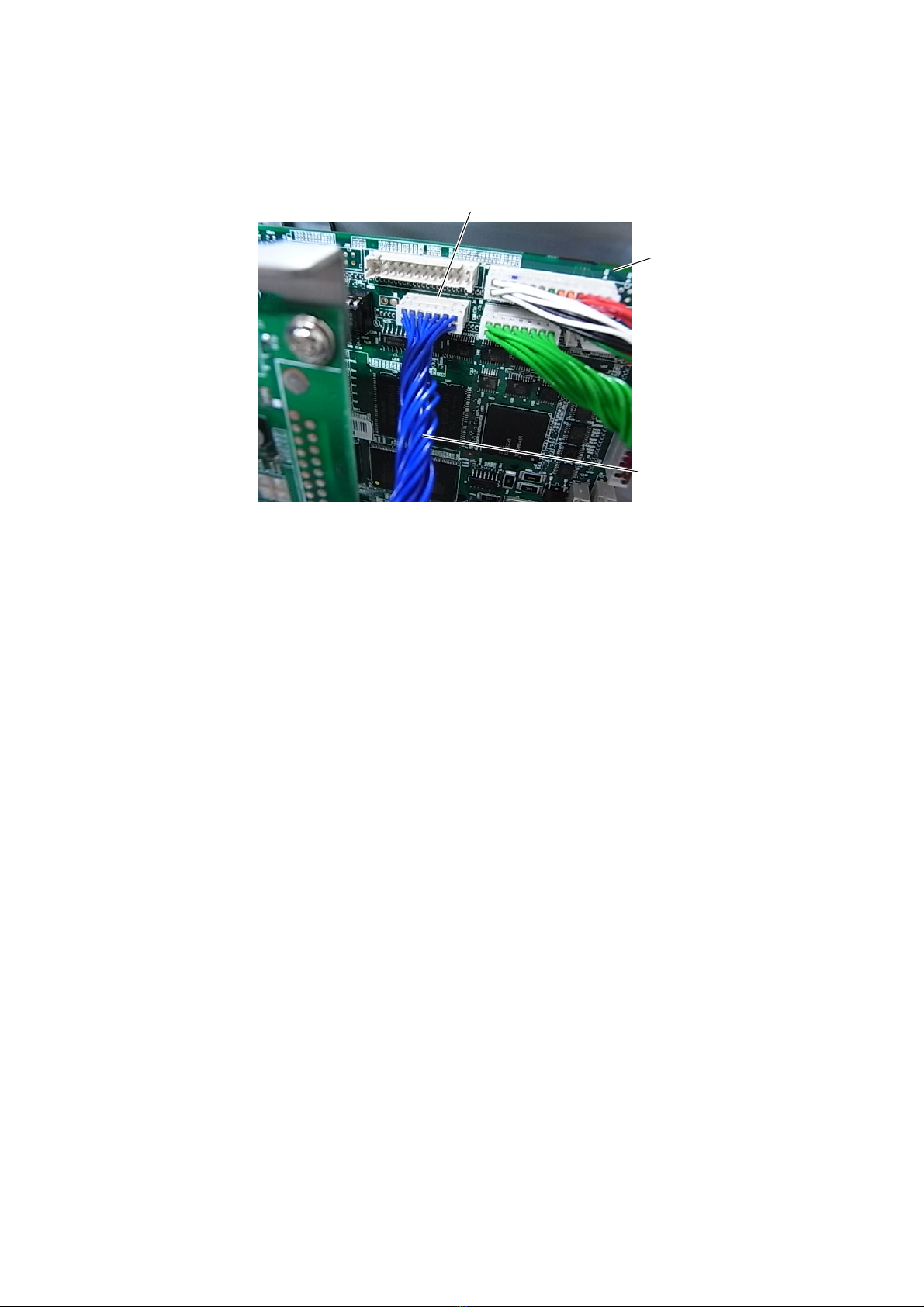

7. Connect the Interface Cable to J6 on the Main PC board.
無線 LAN ボードのインターフェースケーブルをメイン PC 板の J6 コネクタに接続します。
8. Re-install the Side Panel (L).
左サイドカバーをプリンタに取り付けます。
9. Attach the FCC ID Sticker to any available space of the printer back.（海外向けのみ）
10. Refer to the Service Manual for the interface parameter settings.
取扱説明書を参照し、システムモードの｢INTERFACE 設定｣にて無線 LAN に関する設定を行ってください。
また、無線 LAN 詳細設定を行う場合は、設定ツールにて設定を行ってください。
J6
Main PC Board
メイン PC 板
Interface Cable
インターフェースケーブル

EO2-38111
6
Precautions for Handling of Wireless Communication Devices
Wireless LAN Module: GS2100MIP
For Europe
This device was tested and certified by Notified Body.
Hereby, Toshiba TEC Corporation, declares that this device is in compliance with the essential requirements and
other relevant provisions of Directive 1999/5/EC.
This equipment uses the radio frequency band which has not been harmonized throughout all EU and EFTA
countries, and can be used in the following countries.
Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Hungary, Germany,
Greece, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Poland, Portugal, Romania, Slovakia,
Slovenia, Spain, Sweden, United Kingdom, Norway, Liechtenstein, Iceland, Switzerland
For USA
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received , including interference that may cause undesired operation.
Changes or modification not expressly approved by manufacturer for compliance could void the user’s authority to
operate the equipment.
For Canada
Operation is subject to the following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference , including interference that may cause undesired operation of the
device.
For Taiwan
Caution
根據低功率電波輻射性電機管理辦法
For safety
Do not use this product in locations where use may be forbidden, for example, in an aeroplane or a hospital. If
you do not know the forbidden areas, please refer to and follow the airline company or medical institution
guidelines.
Otherwise, flight instrument or medical equipment may be affected, causing a serious accident.
This product may affect the operation of some implanted cardiac pacemakers and other medically implanted
equipment. Pace maker patients should be aware that the use of this product very close to a pacemaker might
cause the device to malfunction.
If you have any reason to suspect that interference is taking place, immediately turn off the product and contact
your TOSHIBA TEC sales agent.
Do not disassemble, modify, or repair the product.
Doing so may cause injury. Also, modification is against the Laws and Regulations for Radio Equipment. Please
ask your TOSHIBA TEC sales agent for repair.
To prevent radio interference to the licensed service, this device is intended to be operated indoors and away
from windows to provide maximum shielding. Equipment that is installed outdoors is subject to licensing.
FCC WARNING: Changes or modifications not expressly approved by the party responsible for compliance
could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
CE Compliance (for EU only)
This product complies with the requirements of EMC, Low Voltage and R&TTE Directives including their
amendments.

EO2-38111
7
In accordance with 47 CFR Part15.407 (e) U-NII devices operating in 5.15-5.25GHz frequency bands are
restricted to indoor operations only.
This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.
This equipment complies with FCC radiation exposure limits set forth for uncontrolled equipment and meets the
FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65. This equipment should be
installed and operated with at least 20cm and more between the radiator and person’s body (excluding
extremities: hands, wrists, feet and legs).
The installer of this radio equipment must ensure that the antenna is located or pointed such that it does not
emit RF field in excess of Health Canada limits for the general population; consult Safety Code 6, obtainable
from Health Canada’s website www.hc-sc.gc.ca/rpb
This class A digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
For safety
Do not use this product in locations where use may be forbidden, for example, in an aeroplane or a hospital. If
you do not know the forbidden areas, please refer to and follow the airline company or medical institution
guidelines.
Flight instrument or medical equipment may be affected, causing a serious accident.
Since this product uses extremely low power compared with mobile phones, it cannot possibly interfere the
pacemakers and defibrillators. However, if the use of this product should be likely to have affected the
pacemaker or defibrillator, immediately stop using the product and contact your TOSHIBA TEC sales agent.
Do not disassemble, modify, or repair the product. Doing so may cause injury. Also, modification is against the
Laws and Regulations for Radio Equipment. Please ask your TOSHIBA TEC sales agent for repair.
Precaution in use
This product communicates with other devices by radio. Depending on the installation location, orientation,
environment, etc., its communication performance may deteriorate or devices installed near by may be affected.
Keep away from a microwave.
Communication performance may deteriorate or a communication error may occur due to the radio emitted from
a microwave.
Since the wireless LAN use the same radio frequency band, each radio wave may interfere with each other
when they are used at the same time, causing a deterioration of communication performance or a disconnection
of network. If there is any problem with connection, please stop using wireless LAN.
Do not use the product on a metal table or near a metal object.
Communication performance may be deteriorated.
TEC Wireless LAN Board Specification
Built-in IEEE802 Part 11b/g/n (802.11b/g/n)
Operating temperature: -40 to 85°C (No condensation)
Dimensions: 18.0 mm (W) x 25.0 mm (H) x 2.5 mm (D)

EO2-38111
8
無線機器に対する使用上のご注意
本無線LANモジュールには、無線機能(無線モジュール：GS2100MIP)が装備されています。
以下の注意事項は、GS2100MIP(以下、本製品)に対してのみ適用されます。
使用可能地域
本製品は無線装置であり、使用できる国・地域は日本国内に限定されます。日本以外の国・地域で使用するとその国・地域
の法律により罰せられることがあります。
使用時の注意事項
本製品は、電波法で定められた無線局の無線設備として、技術基準適合認証を受けています。したがって、日本国内のみ
の使用目的において、無線局の免許は必要ありません。ただし、本製品を分解・改造すること、証明表示をはがしたりする
と、法律により罰せられることがあります。
● 航空機内や病院などの使用を禁止された場所では使用しない
禁止場所が不明な場合、航空会社や医療機関に確認の上、指示に従ってください。誤って使用すると、運行装置や医療機
器などに影響を与え、事故の原因となります。
● 植込み型心臓ペースメーカーおよび植込み型除細動器への影響
本製品は携帯電話などと比べて非常に小さい電力を使用しており、心臓ペースメーカーや除細動器への干渉の可能性は
非常に低いと考えられます。
万一、本製品の使用に際して、心臓ペースメーカーおよび除細動器への影響が生じた可能性がある場合、直ちに使用を中
止し、最寄りのサービスステーションにご連絡ください。
● 分解・改造・修理をしない
けがの原因となります。分解・改造は電波法違反にもなります。修理は最寄りのサービスステーションへご依頼ください。
機能について
本製品は、電波を利用して通信を行います。したがって、設置場所、設置方向、使用環境などにより通信性能が低下したり、
近くの機器に影響を与えたりすることがあります。
● 電子レンジのそばで使用しないこと
電子レンジの電波の影響で、通信性能の低下や通信エラーが発生することがあります。
● 金属製の机や台の上、金属物のそばで使用しないこと
通信性能低下の原因となります。
● Bluetoothと無線LANを同時に使用しないこと
Bluetoothと無線LANは同じ無線周波数帯を使用するため、同時に使用すると電波が干渉しあい、通信速度の低下やネット
ワークが切断される場合があります。接続に支障がある場合は、Bluetoothまたは無線LANのいずれか一方を使用中止に
してください。

EO2-38111
9
2.4GHz 帯域使用製品について
本製品の使用周波数帯域では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている移
動体識別用の構内無線局（免許を要する無線局）および特定小電力無線局（免許を要しない無線局）が運用されていま
す。
1. 本製品を使用する前に、近くで移動体識別用の構内無線局または特定小電力無線局が運用されていないことを確認し
てください。
2. 万一、本製品から移動体識別用の構内無線局に対して、電波干渉の事例が発生した場合は、速やかに使用周波数を
変更するか、電波の発射を停止した上、最寄りのサービスステーションへご連絡いただき、混信回避のための処置等
（例えば、パーテーションの設置など）についてご相談ください。
3. その他、本製品から移動体識別用の特定小電力無線局に対して、電波干渉の事例が発生した場合など、何かお困りの
ことが起きたときは、最寄りのサービスステーションへお問い合わせください。
表示について
PRINTED IN INDONESIA
EO2-38111
Ⓒ東芝テック株式会社 2016
①「2.4」： 2.4GHz 帯を使用する無線設備です。
②「DS/OF」： 変調方式を表します。
③「4」： 予測される与干渉距離を表します。
④「■■■」： 全域帯を使用し、かつ移動体識別装置の帯域を回避可能
であることを表します。
2.4 DS/OF 4
①②③
④
