Toshiba B-EX906-H-QM-R User manual

JEO2-38109
1
Peel-off Module with Backing paper Coiling-round Structure
剥離モジュール（台紙巻取り機構付き）
B-EX906-H-QM-R
Thank you for purchasing TOSHIBA B-EX906-H-QM-R Peel-off Module.
The B-EX906-H-QM-R is exclusively for the B-EX6T series.
このたびは、剥離モジュール Ｂ-EX906-H-QM-R をお買い上げ頂き、誠にありがとうございます。
本キットは B-EX6T シリーズ用剥離モジュールです。
WARNING
!
1. Follow all manual instructions. Failure to do so could create safety hazards such as fire or
electrocution.
Manual instructions must be followed when installing option kits or adding cables to avoid system
failures and to insure proper performance and operation.
Failure to follow manual instructions or any unauthorized modifications, substitution or change to this
product will void the limited product warranty.
2. Turn the power OFF and disconnect the power cord before installing this optional kit.
For internal electric circuit protection, put on and take off the Peel-off module harness after one minute
or more after the power OFF of the printer.
3. Be careful not to pinch your fingers or hands with the covers.
4. The print head and stepping motor becomes very hot immediately after printing. Do not touch the print
head, stepping motor and around it right after printing, or you may get burned.
5. When opening the top cover, it must be fully opened. Failure to do this may cause the top cover to close
under its own weight, resulting in an injury.
*00TSCC0315201*
1. 組み込む前にプリンタの電源スイッチをOFFにし、電源プラグをコンセントから抜くこと
電源がＯＮの状態で組み込むと、火災・感電・けがの恐れがあります。また、プリンタ
内部の電気回路保護の為、プリンタの電源 OFF 後１分以上経過してから剥離モジュ
ールハーネスの着脱を行うこと。
2. カバーで指や手を挟まないよう注意すること
3. トップカバーは左側へ倒すように全開にすること
中途半端な状態にしておくと勝手に閉まり、けがの原因となることがあります。
4. 印字直後は、印字ヘッド、ステッピングモーターおよびその周辺部に手を触れないこと
やけどの原因となることがあります。
警告
Power Switch Power Cord

JEO2-38109
2
NOTE: This module cannot be used together with the B-EX206-QM-R disc cutter cutter.
When the peel-off module is used together with an RFID module, be sure to install the RFID module prior to
this module.
補足： 本モジュールは、ディスクカッターモジュール B-EX206-QM-R と併用できません。
剥離モジュールの他に RFID キットを組み込む場合は、先に RFID キットを取り付けてください。
1. APPLICABLE MODEL 対象モデル
This optional device is the strip module, which is intended for the following model:
本オプションは下記のプリンタ専用です。
B-EX6T Series
B-EX6T シリーズ
2. PACKING LIST 付属品リスト
All the following parts are supplied with the kit. Make sure you have all items shown below.
本キットには、下記パーツが付属しています。すべて揃っていることを確認してください。万一、不足してい
る場合は、お買い上げの販売店までご連絡ください。
Rewinder Ass’y (1 pc.)
リワインダーユニット（１個）
Core Shaft Support (1pc.)
コアシャフトサポート（１個）
Cord Bush (2 pcs.)
コードブッシュ（２個）
Strip Sensor (TR) (1 pc.)
剥離センサー(TR)（１個）
Strip Sensor (LED) (1 pc.)
剥離センサー(LED)（１個）
Cable Clamp (2 pcs.)
ケーブルクランプ（２個）
Installation Manual (1 copy)
組込説明書（本書）
ST-3x6 Screw (6 pcs.)
ネジ ST-3x6（６本）
PT-3x6 Screw (2 pcs.)
ネジ PT-3x6（２本）
M-4x4 Screw (2 pcs.)
ネジ M-4x4（２本）

JEO2-38109
3
3. INSTALLATION PROCEDURE 組込手順
※本書は海外モデルの写真を使用しており国内モデルとは外観や標準装備品が異なりますが、組込手順は共通です。

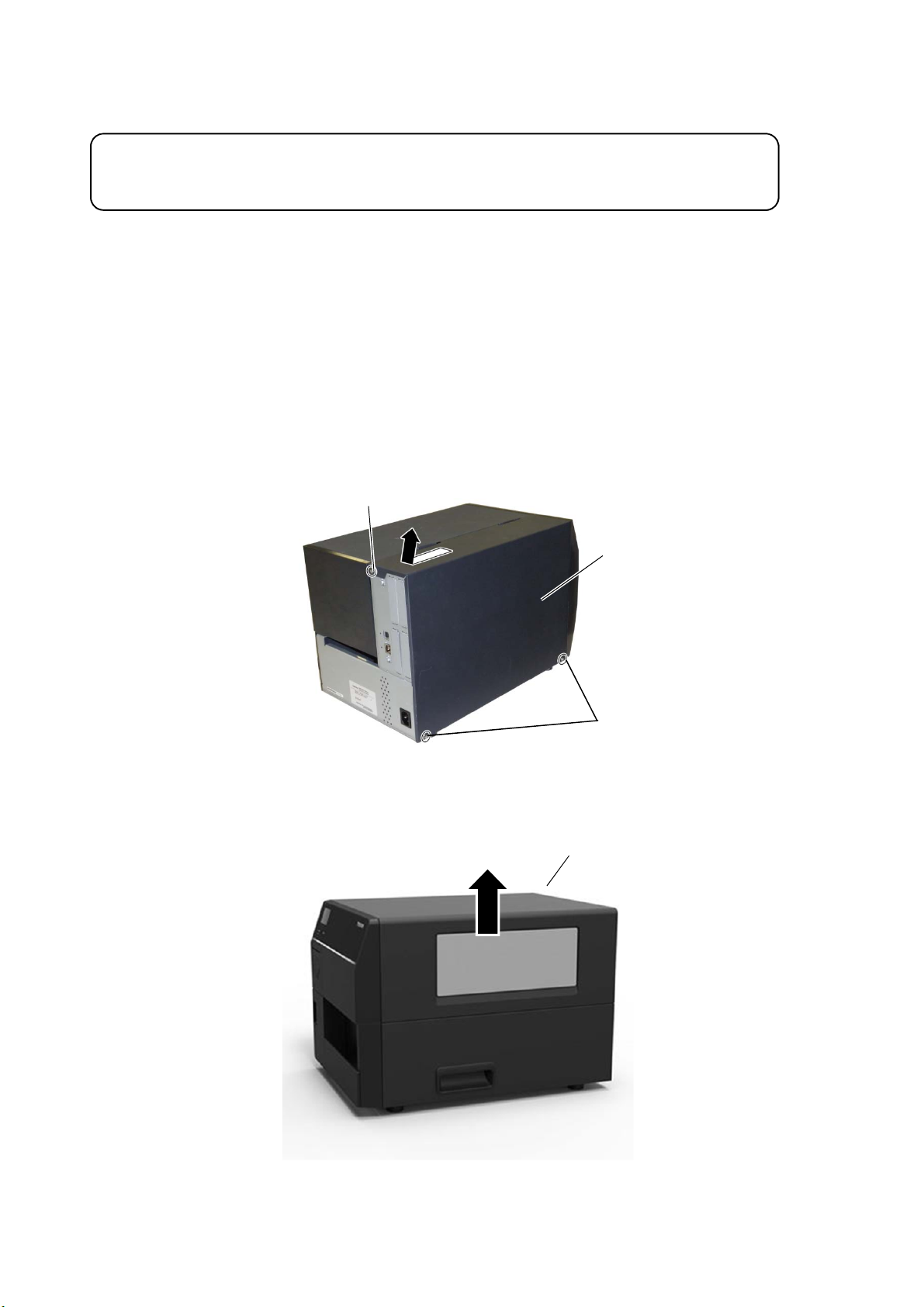

3.1 Removing the Covers カバーの取り外し
1. Turn the printer power off and disconnect the Power Cord.
プリンタの電源スイッチを OFF にし、電源プラグをコンセントから抜きます。
2. Remove the three B-4x5 screws from the Side Panel (L).
左サイドカバーからネジ（B-4x5）３本を外します。
3. Slide the Side Panel (L) backward, and raise it to remove from the printer.
左サイドカバーを本体後方側へスライドさせ、持ち上げて外します。
4. Fully open the Top Cover.
トップカバーを全開にします。
B-4x5 Screw
ネジ (B-4x5)
Side Panel (L)
左サイドカバー
Top Cover
トップカバー
B-4x5 Screw
ネジ (B-4x5)
Important : Please wait more than one minute, after the power off of the printer.
重要：プリンタの電源をオフした後、１分以上経過するまでお待ちください。

JEO2-38109
4
5. Release the tab on the right end by pushing it, then remove the Front Panel (Right).
フロントパネル（右）右端のタブを押し上げてフックを解除し、フロントパネル（右）を本体から取り外します。
3.2 Installing the Rewinder Ass’y リワインダーユニットの取り付け
1. Detach the Rewinder Motor Cover by removing the two screws.
リワインダーユニットからネジ２本を外してリワインダーモーターカバーを取り外します。
2. Disconnect the Rewinder Harness from CN1 on the Rewinder PC Board.
リワンダーPC 板の CN1 コネクタからリワインダーハーネスを抜きます。
Rewinder Motor Cover
リワインダーモーターカバー
Screw
ネジ
Rewinder Harness
リワインダーハーネス
CN1
Rewinder PC Board
リワインダーPC 板
Tab
タブ
Front Panel (Right)
フロントパネル（右）

JEO2-38109
5

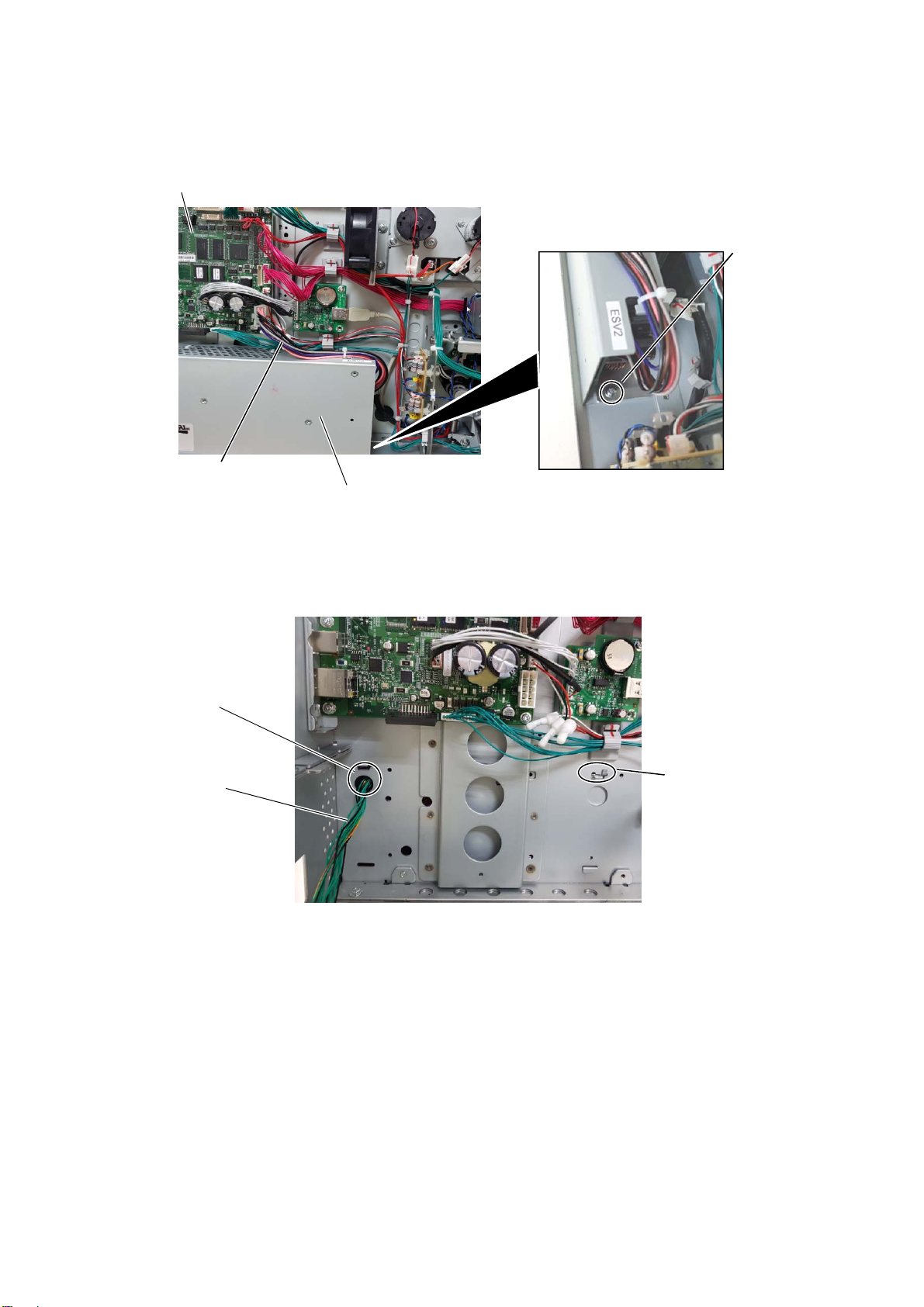

3. Disconnect the PSU Harness from the MAIN PC board and remove the screw to detach the PSU.
メイン PC 板から PSU ハーネスを抜き、電源ユニットを固定しているネジを外して電源ユニットを取り外します。
4. Insert the connector of the Rewinder Harness, disconnected from the Rewinder PC Board in Step 2, into the
hole in the main frame.
ステップ２でリワインダーPC 板から外したリワンダーハーネスを、PC 板側からメインフレームの丸穴に通します。
Screw
ネジ
PSU Harness
PSU ハーネス PSU
電源ユニット
Main PC Board
メイン PC 板
Rewinder Harness
リワインダーハーネス
Hole
丸穴
Tabs of Blind Plate
(→Step 7)
目隠し板のツメ
(→ステップ 7)

JEO2-38109
6

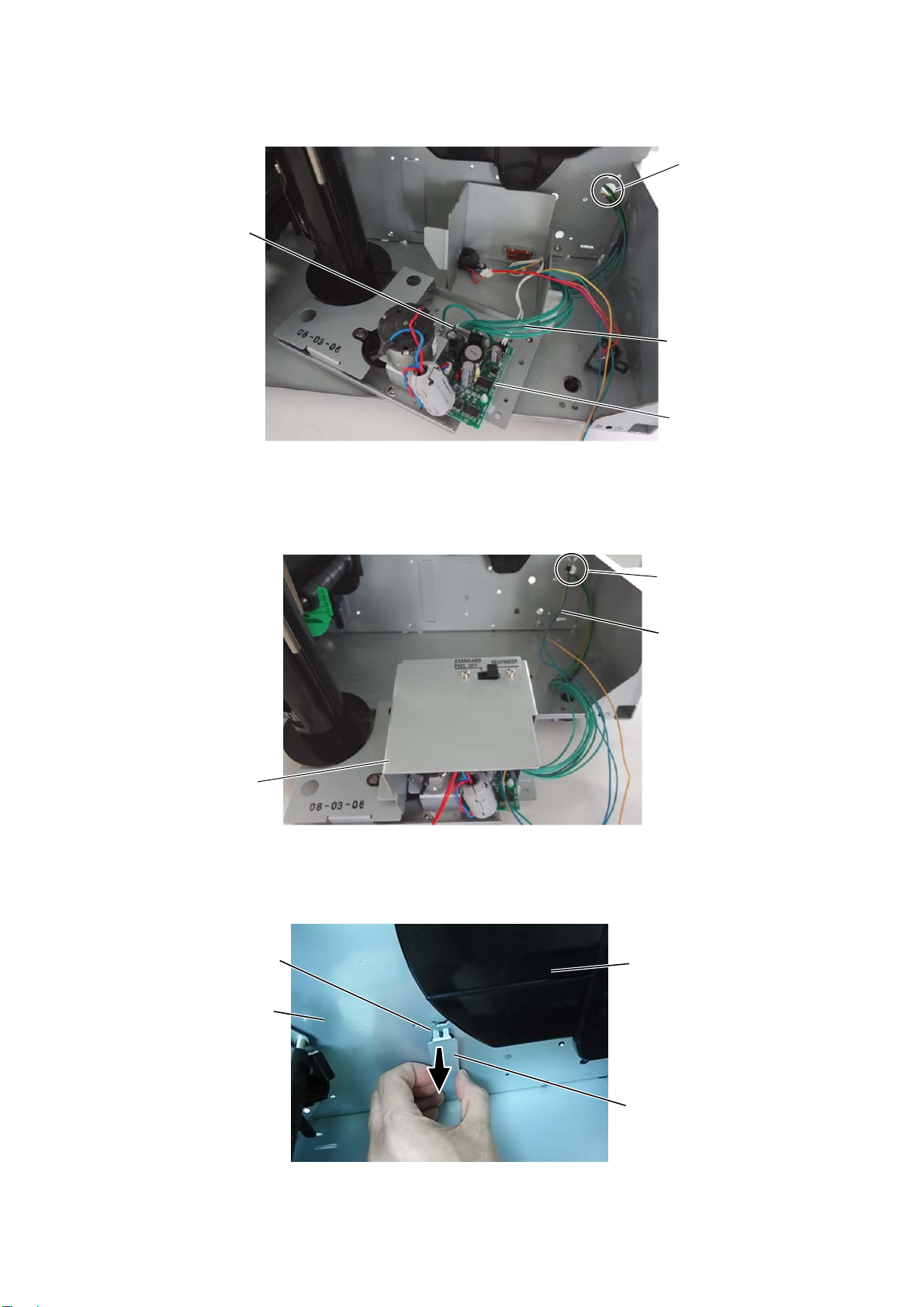

5. Pull out the Rewinder Harness from the opposite side, and re-connect it to CN1 on the Rewinder PC Board.
反対側からリワインダーハーネスを引き出し、リワインダーPC 板の CN1 コネクタに再接続します。
6. Re-attach the Rewinder Motor Cover with the two screws, and pass the Rewind Full Sensor Harness to the
other side of the Main Frame through the hole.
リワインダーモーターカバーをネジ２本で再び取付け、巻取りセンサーハーネスを丸穴から PC 板側に通します。
7. From the MAIN PC board side, unfold the tabs of the Blind Plate, then pull and remove the Blind Plate.
PC 板側から目隠し板のツメを起こし、メインフレームの反対側から目隠し板を引き抜きます。
Tab
ツメ
Blind Plate
目隠し板
Supply Holder
サプライホルダー
Main Frame
メインフレーム
Rewinder Harness
リワンダーハーネス
CN1
Rewinder PC Board
リワインダーPC 板
Hole
丸穴
Rewinder Motor Cover
リワインダーモーターカバー
Rewind Full Sensor
Harness
巻取りセンサーハーネス
Hole
丸穴

JEO2-38109
7
8. Tilt the Rewinder Ass’y forward to avoid the Supply Holder, and put it against the main frame, as shown
below.
サプライホルダーにぶつからないようにリワインダーユニットを少し傾け、メインフレームに付き当てます。
9. Align the dowel on the bottom of the Rewind Full Sensor with the dowel hole in the base.
Secure the Rewind Full Sensor to the printer base with the ST-3x6 screw.
巻取りセンサーの底にある突起をプリンタベースの穴に合わせ、付属のネジ(ST-3x6) 1 本で固定します。
10. Fit the Cord Bush to the Rewinder Harness and Rewind Full Sensor Harness together, in the orientation
shown below. Then fit the Cord Bush into the hole.
コードブッシュを写真の向きでリワインダーハーネスと巻取りセンサーハーネスの両方に取り付け、移動させて丸
穴にはめ込みます。
NOTE: Make sure the wires will not touch or obstruct any moving parts.
お願い：ハーネスが可動部に触れて動作の妨げにならないように気をつけて下さい。
Rewinder Harness and Rewind Full Sensor Harness
リワインダーハーネスと巻取りセンサーハーネス
Rewinder Ass’y
リワインダーユニット
Supply Holder
サプライホルダー
Rewind Full Sensor
巻取りセンサー
ST-3x6 Screw
ネジ（ST-3x6）
Cord Bush
コードブッシュ
Cord Bush
コードブッシュ Hole
丸穴
Main Frame
メインフレーム

JEO2-38109
8

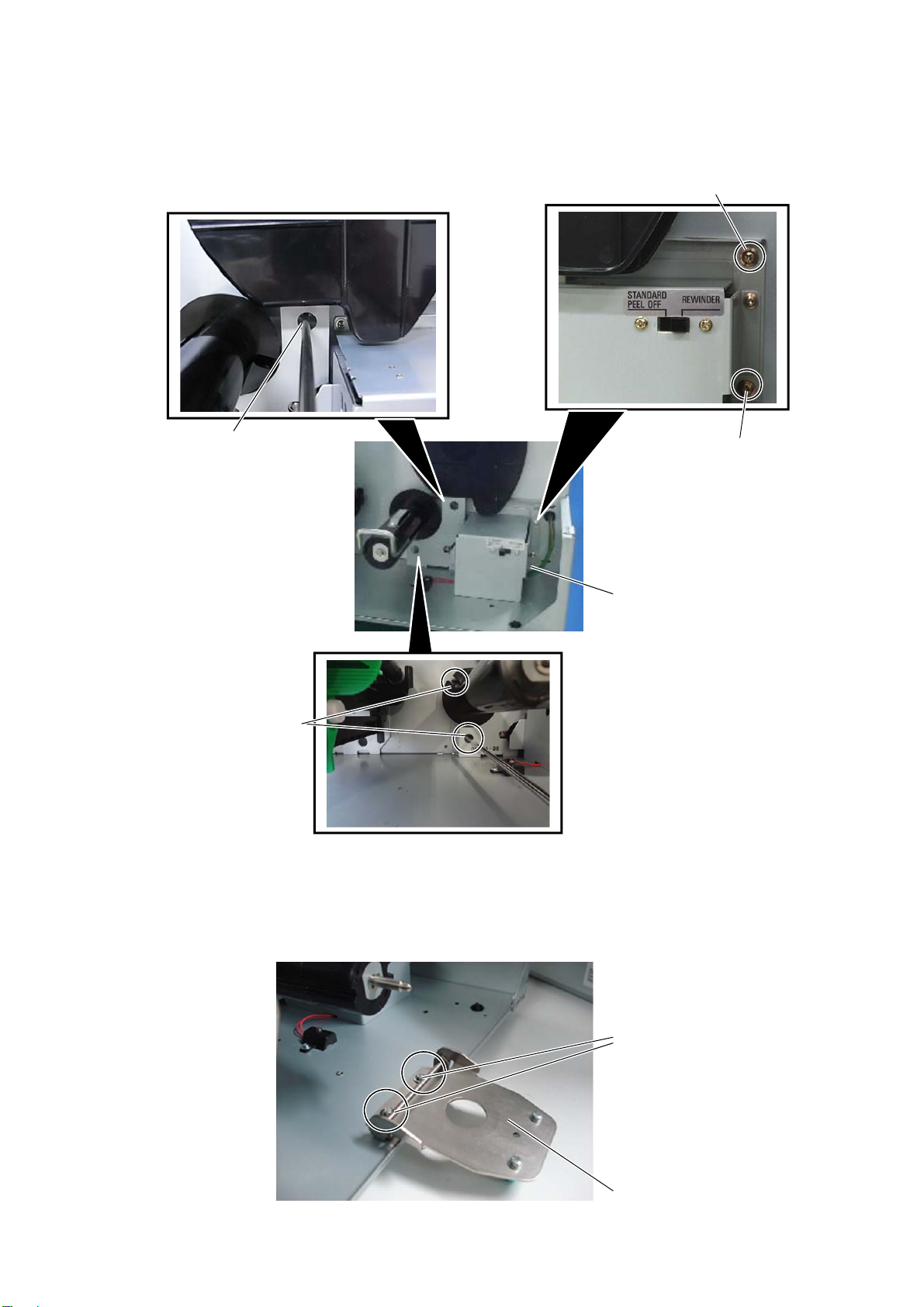

11. Align the screw holes in the Rewinder Ass’y with those in the printer main frame, and secure the Rewinder
Ass’y with the five ST-3x6 screws.
リワインダーユニットとメインフレームのネジ穴位置を合わせ、リワインダーユニットを付属のネジ(ST-3x6) ５本
で固定します。
12. Align the screw holes in the Core Shaft Support with those in the printer base frame, and secure the Core
Shaft Support with the five M-4x4 screws.
コアシャフトサポートとベースフレームのネジ穴位置を合わせ、コアシャフトサポートを付属のネジ(M-4x4) ２本で
固定します。
Rewinder Ass’y
リワインダーユニット
ST-3x6 Screw
ネジ(ST-3x6)
ST-3x6 Screw
ネジ(ST-3x6)
ST-3x6 Screw
ネジ(ST-3x6)
ST-3x6 Screw
ネジ(ST-3x6)
M-4x4 Screw
ネジ(M-4x4)
Core Shaft Support
コアシャフトサポート

JEO2-38109
9

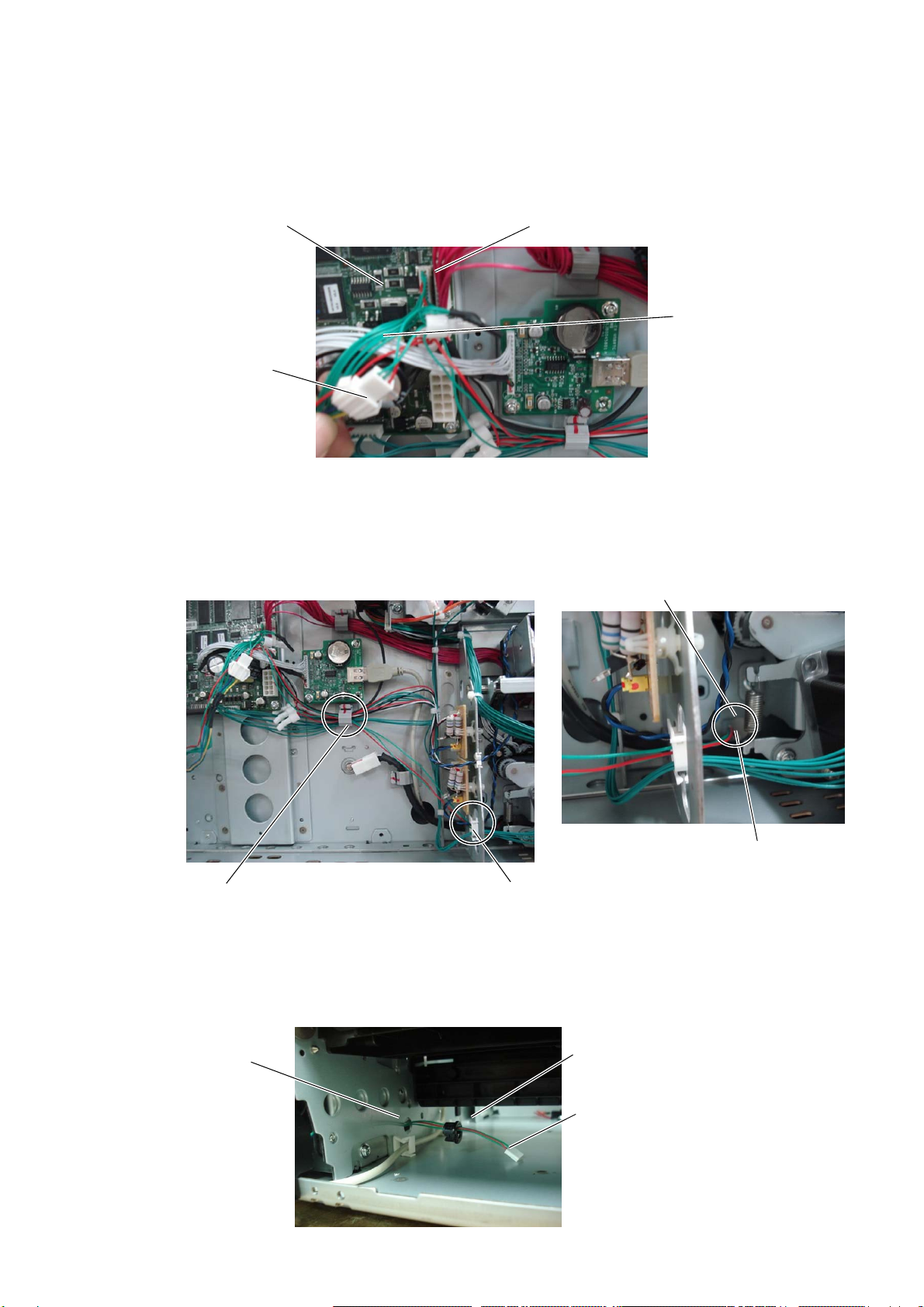

13. Connect the Rewinder Harness to J11 on the Main PC board.
リワインダーハーネスをメイン PC 板の J11 コネクタに接続します。
14. Connect the Rewind Full Sensor Harness to the 3-pin connector of the Rewinder Harness.
巻取りセンサーハーネスをリワインダーハーネスのコネクタ（３ピン）に接続します。
15. Fasten the harness of the 4-pin Connector of the Rewinder Harness with Cable Clamp and Cable
Protector. And then insert the 4-pin Connector of the Rewinder Harness into the hole of the main
frame.
リワインダーハーネスのコネクタ（４ピン）ケーブルをケーブルクランプとケーブルガードで固定し、メインフレーム
の丸穴に通します。
15. Fit the Cord Bush to the 4-pin Connector of the Rewinder Harness, in the orientation shown below.
Then fit the Cord Bush into the hole.
コードブッシュを写真の向きでリワインダーハーネスのコネクタ（４ピン）ケーブルに取り付け、移動させて丸穴に
はめ込みます。
Main PC Board
メイン PC 板
Rewinder Harness
リワインダハーネス
J11
Cable Protector
ケーブルガード
Cable Clamp
ケーブルクランプ
4-pin Connector of the
Rewinder Harness
リワインダーハーネスの
４ピンコネクタ
Hole
丸穴
Cord Bush
コードブッシュ
Hole
丸穴
4-pin Connector of the
Rewinder Harness
リワインダーハーネスの
４ピンコネクタ
3-pin Connector of the
Rewinder Harness
リワンダーハーネスの３ピン
コネクタ

JEO2-38109
10

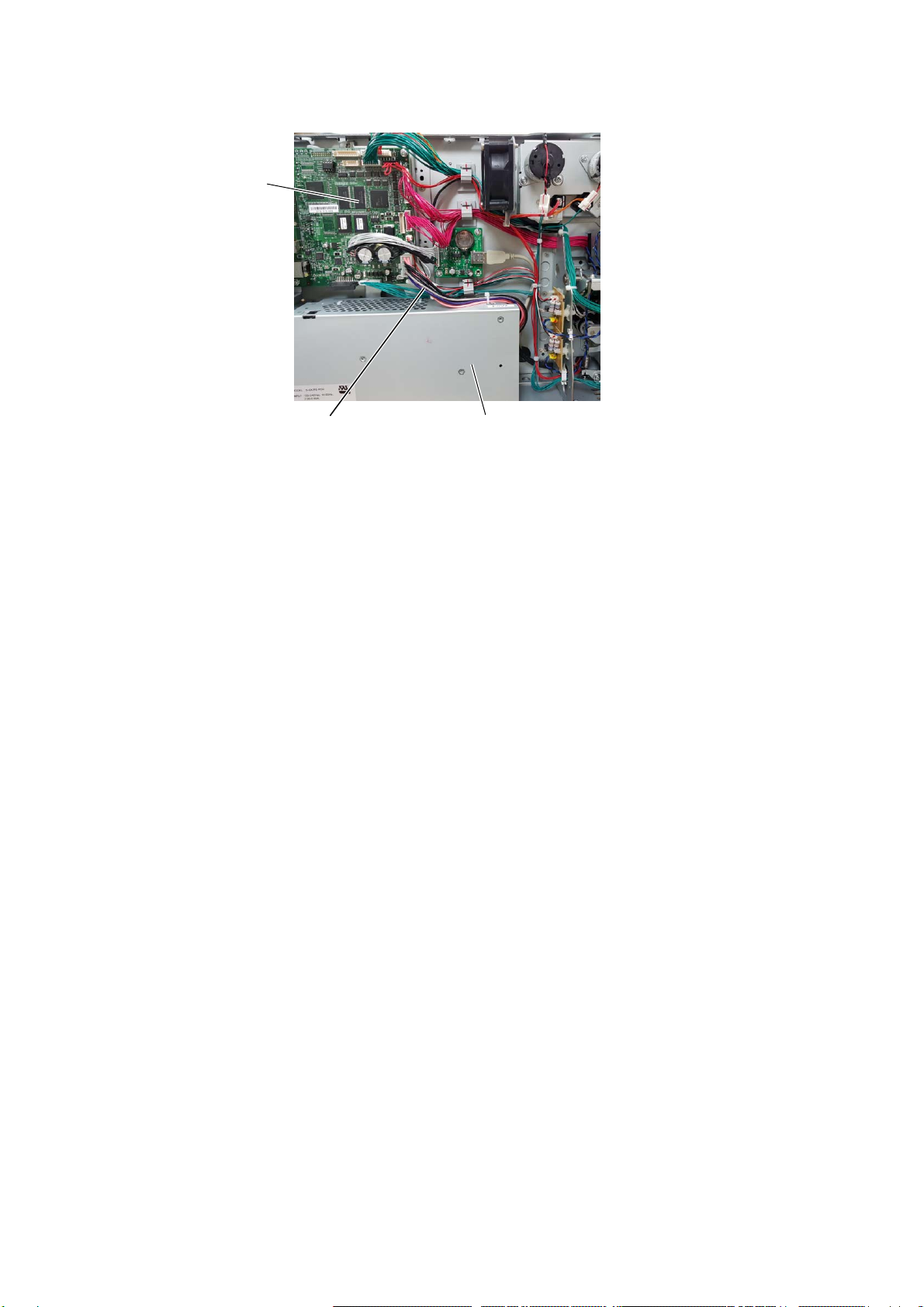

16. Re-install the PSU in the reverse order of removal.
取り外しと逆の手順で電源ユニットを取り付けます。
PSU Harness
PSU ハーネス
PSU
電源ユニット
Main PC Board
メイン PC 板

JEO2-38109
11

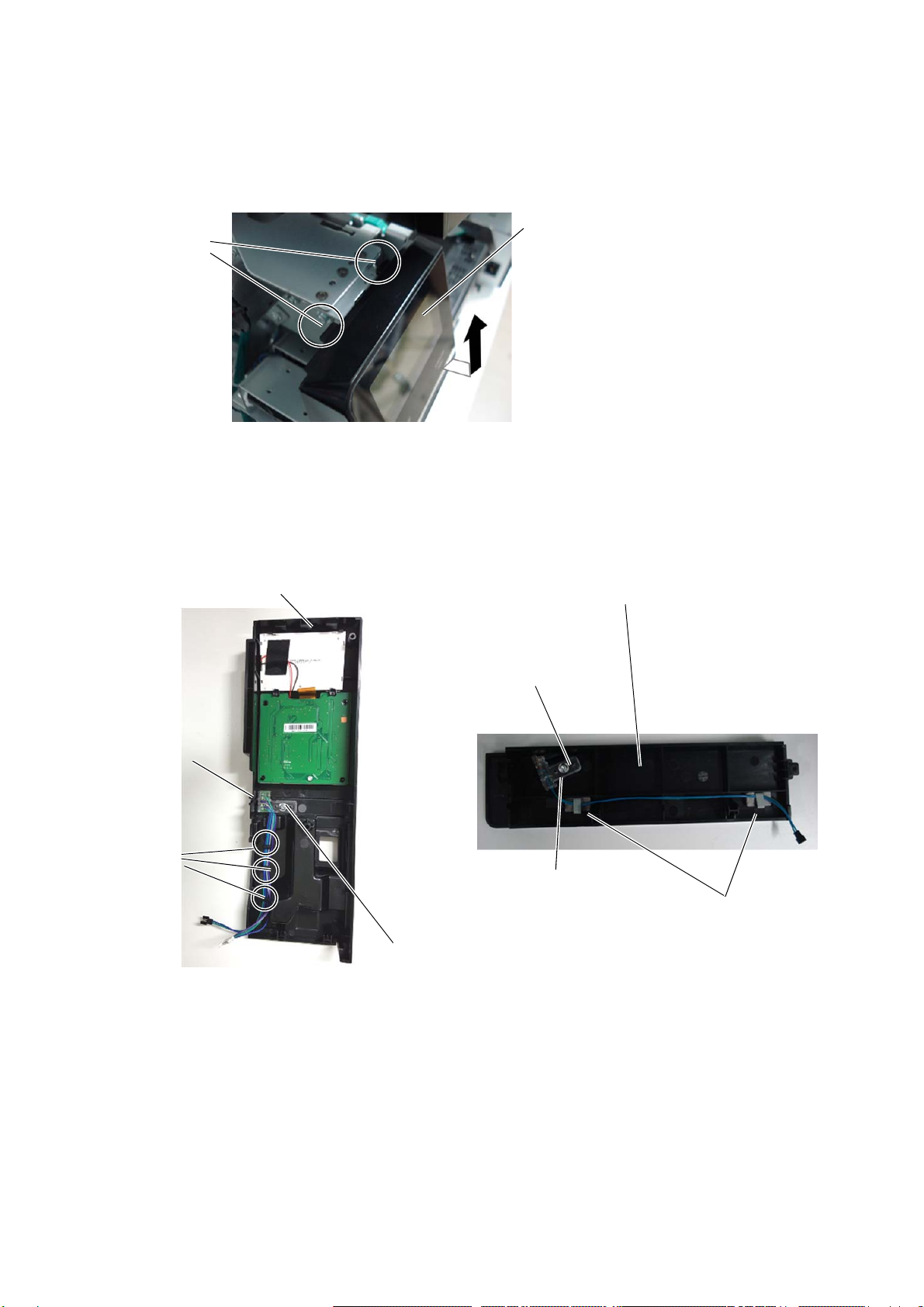

3.3 Installing the Strip Sensors 剥離センサーの取り付け
1. Release the hook on the top of Operation Panel by pushing it up, and then Detach the Operation Panel.
操作パネル上部の爪を押し上げてフックを解除紙、操作パネルを本体から取り外します。
2. Secure the strip sensor (LED) to the Front Panel and strip sensor (Tr) to the Operation Panel with the
PT-3x6 screws. Then place the connected harnesses along the hook or clamp in the back side of the Panel.
ネジ（PT-3x6）を 1本ずつ使って剥離センサー（LED）をフロントパネル（右）、剥離センサー（Tr）を
操作パネルに取り付けます。接続したハーネスを、写真のようにパネル裏側に納めます。
Front Panel (R)
フロントパネル（右）
Operation Panel
操作パネル
Strip Sensor (Tr)
剥離センサー（Tr）
PT-3x6 Screw
ネジ（PT-3x6）
Strip Sensor (LED)
剥離センサー（LED）
PT-3x6 Screw
ネジ（PT-3x6）
Hook
爪
Operation Panel
操作パネル
Cable Clamp
ケーブルクランプ
Cable Hook
ケーブルフック

JEO2-38109
12

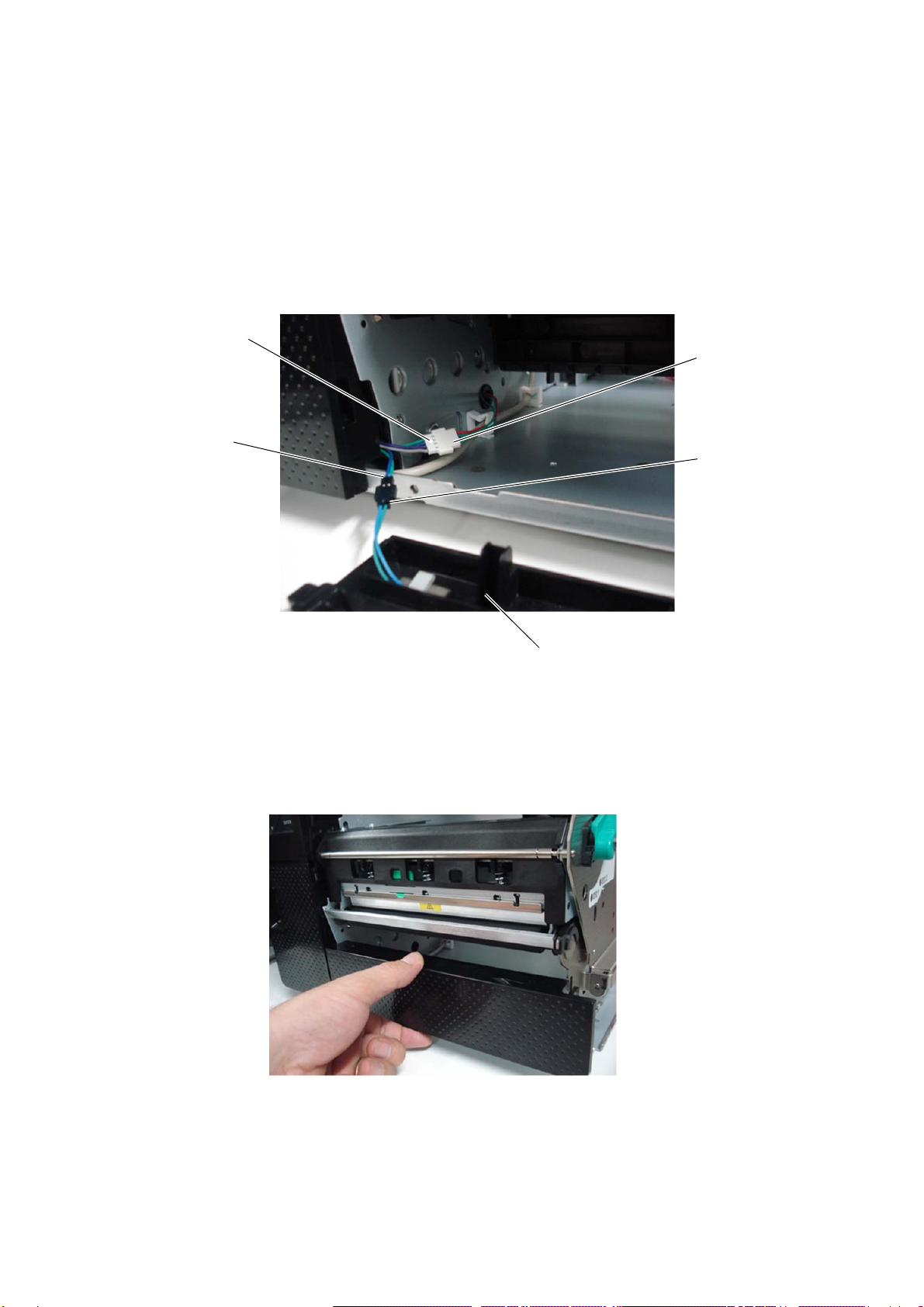

3. Fit the Operation Panel to the printer.
操作パネルをプリンタに取り付けます。
4. Connect the harnesses of the Strip Sensor (LED) and Strip Sensor (Tr) with the black connectors.
剥離センサー（LED）と（Tr）のハーネスの黒いコネクタ同士を接続します。
5. Connect the Strip Sensor (Tr) and the 4-pin connector of the Rewinder Harness.
剥離センサーハーネスをリワインダーハーネスのコネクタ（４ピン）を接続します。
NOTE: Make sure the wires will not touch or obstruct any moving parts.
お願い：ハーネスが可動部に触れて動作の妨げにならないように気をつけて下さい。
6. Fit the Front Panel (Right) to the printer.
フロントパネル（右）をプリンタに取り付けます。
7. Re-install the Side Panel (L).
左サイドカバーを取り付けます。
4-pin Connector of the
Rewinder Harness
リワインダーハーネスの
４ピンコネクタ
2-pin Connector of the
Strip Sensor (LED)
剥離センサー（LED）の
２ピンコネクタ
Front Panel (right)
フロントパネル（右）
4-pin Connector of the
Strip Sensor (Tr)
剥離センサー（Tr）の
４ピンコネクタ
2-pin Connector of the
Strip Sensor (Tr)
剥離センサー（Tr）の
２ピンコネクタ

JEO2-38109
13
NOTES: 1. You need to change the selection switch setting. Improper setting may affect the print quality.
補足： 1. 切換えスイッチの設定を変えてください。正しく設定されないと、印字品質に影響します。
STANDARD/PEEL OFF: Batch or strip mode
連続または剥離モード
REWINDER
： Cannot use it.
使用できません
2. The backing paper can be wound directly onto the
Take-up Spool or a paper core. When using the
Take-up Spool, detach the holder stopper by removing
the B-3x5 screw. Otherwise, it may be difficult to pull
out the wound backing paper roll.
Wind the backing paper onto the Take-up Spool two or
three times, then fasten the backing paper with the
Take-up Clip. Please confirm that the Take-up Clip
end is inserted securely to the very edge of the Take-up
Spool.
When using a paper core, put the core on the Take-up
Spool with the Holder Stopper on it, and attach the top
edge of the backing paper to the core with adhesive
tape. The Take-up clip is not necessary.
2. ラベルの台紙は巻取りシャフトに直接、或いは巻取りシャフトにセットした紙管に巻く事ができます。巻取りシ
ャフトに直接巻く場合はネジ（B-3x5）を外し、板バネを取り外して使用してください。板バネを取り外さないと、
巻き終えた台紙をシャフトから抜くのが大変になります。台紙を巻取りシャフトに２～３周巻きつけてからクリ
ップで固定します。クリップ端部が巻取りシャフトの奥まで確実に挿入されている事を確認してください。
紙管に巻く場合は、板バネは外さずに紙管を巻取りシャフトに取り付け、粘着テープで台紙の先端を紙管に
固定します。クリップは使用しません。
Selection Switch
切換えスイッチ
Holder Stopper
板バネ
Take-up Spool
巻取りシャフト
B-3x5
Screw
ネジ
(B-3x5）
Take-up Clip
クリップ
PRINTED IN INDONESIA
JEO2-38109
Ⓒ東芝テック株式会社 2016
Take-up Clip end
クリップ端部
