Totally Wicked GRIP VT75 User manual

1
USER MANUAL / BEDIENUNGSANLEITUNG
TW_GRIP_VT75_Manual.indd 1 09/11/2015 15:09

2 3
Congratulations on purchasing your
Totally Wicked Grip VT75 Electronic Cigarette.
The Totally Wicked Grip VT75 is a stylish, highly functional e-cigarette design incorporating
an intelligent temperature control system, allowing you to finely tune your device to suit
your vaping style. Additionally, upgradeable firmware means that you will always be up
to date. The user is provided with four modes of operation; variable power (W); bypass;
variable temperature with nickel coils (Ni); and variable temperature with titanium coils (Ti).
Each adjustable mode allows for incremental settings in terms of watts and temperature
respectively. The Grip VT75 combines all of its functionality in a sleek and ergonomic, yet
simple to use package, suitable for all electronic cigarette users from tech savvy beginners
to advanced vapers.
Totally Wicked GRIP VT75 features
• OLED display
• Sub ohm capability down to 0.1Ω
• Temperature protection feature
• 510 spring loaded connector
• Enhanced manual safety
lock switch
SWITCH
LOCK
POWER
BUTTON
OLED
DISPLAY
USB
PORT
ADJUSTMENT
BUTTONS
TW_GRIP_VT75_Manual.indd 2-3 09/11/2015 15:09

4 5
Using your GRIP VT75 Using your GRIP VT75
Fitting a Battery:
The Grip VT75 utilises an 18650 Li-battery.
To fit the battery simply remove the battery
cover on the back of the device and insert
the battery, ensuring the correct polarity.
Power on and off:
The Grip VT75 uses a 5-click on/off
function. To switch the device on quickly
press the power button 5 times and the
display will illuminate indicating that the
device is powered on. To turn the device
off, press the power button quickly 5 times.
Vaping:
Simply press the power button as
you inhale.
Shift between VW/Bypass/
VT-Ni/VT-Ti/ Modes:
When the device is on, press the
power button quickly 3 times to
enter the setup menu, the first row
will flash indicating that the right
adjustment button may be used
to cycle through the VW/Bypass/
VT-Ni/VT-Ni modes.
VW-Mode:
When in VW mode, use the left
or right adjustment buttons to
decrease or increase the level of
wattage respectively.
The available wattage range
is 1W – 75W.
TW_GRIP_VT75_Manual.indd 4-5 09/11/2015 15:09

6 7
Bypass Mode:
When in bypass mode
there is a direct voltage
output dependent on
battery voltage and
atomizer resistance.
VT Mode (Ni/Ti):
When in VT mode, use the left or right
adjustment buttons to decrease or
increase the temperature respectively. The
available temperature range is 100-315°C
or 200-600°F. To adjust the wattage level
whilst in VT mode, press the power button
3 times quickly to activate the menu,
press the left adjustment button once and
the wattage value will flash, use the right
adjustment button to adjust the wattage
level.
To lock/unlock the atomizer
resistance, press the power button
3 times quickly to activate the
menu, press the left adjustment
button twice and the atomizer value
will flash, use the right adjustment
button the lock/unlock the atomizer
resistance. Note: Only lock the
atomizer when the coil is at room
temperature.
Using your GRIP VT75 Using your GRIP VT75
TW_GRIP_VT75_Manual.indd 6-7 09/11/2015 15:09

8 9
Adjustment of Wattage/
Temperature Level:
When powered on, use the left or right
adjustment buttons to decrease or
increase the level of wattage (under VW
mode), temperature (under VT mode) or
voltage (under Bypass mode) to suit your
preference.
Current Display:
The real-time current is
displayed on the screen
on the fourth row whilst
the power button is
pressed.
Battery Charge and Puff Counter:
The battery charge or puff counter is displayed on the fifth row of the
display. The switch between the two modes press the power button 3
times to activate the menu, press the left adjustment button to scroll
through the menu until the battery icon flashes, use the right adjustment
button to alternate between the battery charge display and the puff
counter. To reset the puff counter, hold the power button whilst the puff
record is flashing.
Using your GRIP VT75 Using your GRIP VT75
TW_GRIP_VT75_Manual.indd 8-9 09/11/2015 15:09

10 11

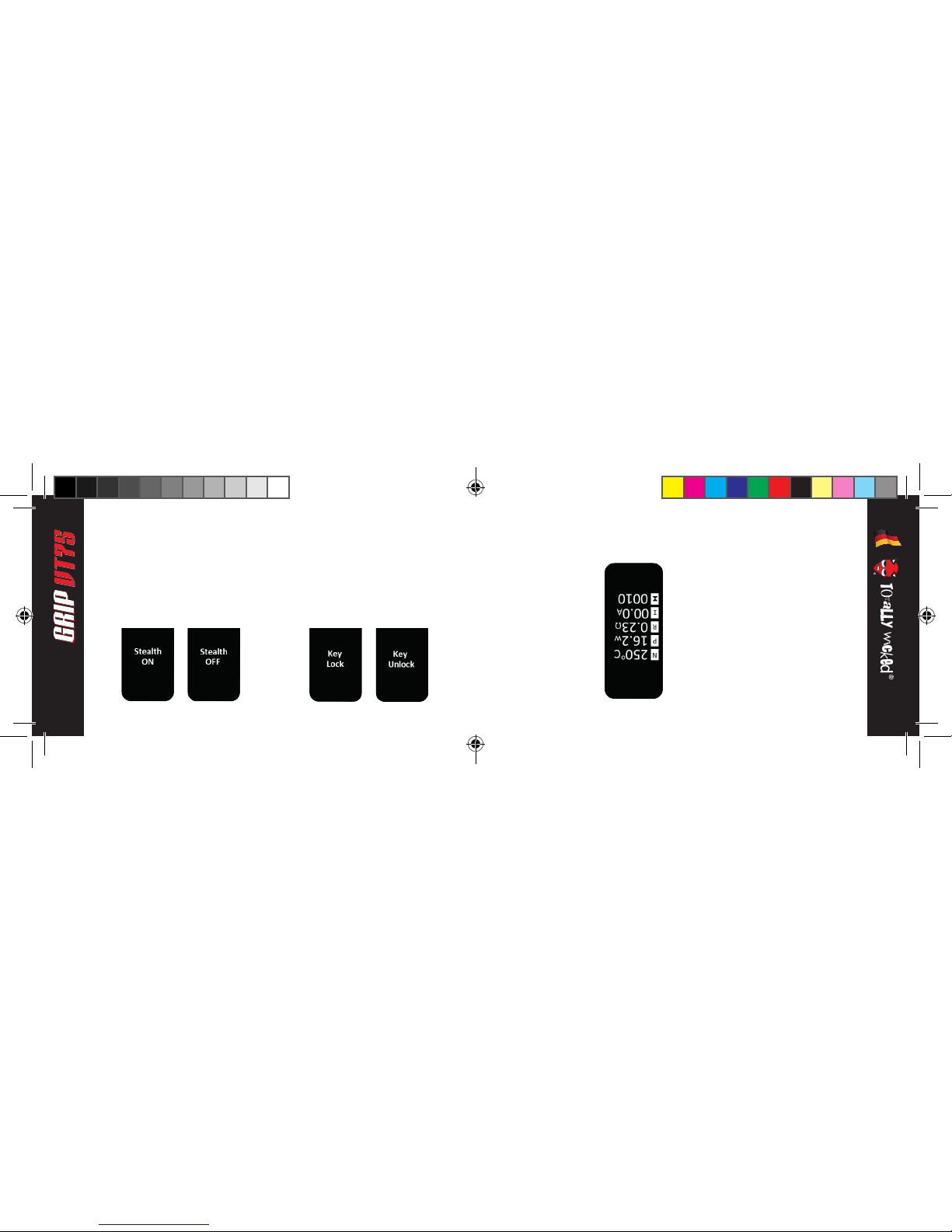

Stealth Mode:
When powered on, simultaneously hold
the power button and the left adjustment
button to activate stealth mode. Repeat the
process to deactivate stealth mode.
Key Lock Mode:
When powered on, simultaneously hold
the two adjustment buttons for 3 seconds
to activate key lock mode. Repeat the
process to deactivate the key lock mode.
Display Modes:
When powered off,
hold both adjustment
buttons to turn the
display through 180°.
Two display states are
available.
Charging the Battery:
Simply charge the Grip VT75 via the USB
cable connected to a powered USB port or
suitable wall adapter. The indicator on the
display will indicate the battery status.
Using your GRIP VT75 Using your GRIP VT75
TW_GRIP_VT75_Manual.indd 10-11 09/11/2015 15:09

12 13
Replacing the Battery:
To replace the 18650 battery, simply
remove the battery cover on the back
of the device.
New Atomizer Installation:
When a new atomizer is connected or
the existing atomizer is disconnected and
reconnected, a message prompt may
be displayed – ‘New Coil Right, Same
Coil Left’.
Press the right
adjustment button to
confirm that a new
atomizer has been
connected, or the left
adjustment button to
confirm that the existing
atomizer has been
reconnected. Selection
of a new coil should
only be made when the
atomizer and coil are at
room temperature.
Short Circuit Protection:
If a short circuit occurs when the power
button is pressed, ‘atomizer short’ will
be displayed on the screen. Replace the
atomizer to continue.
Low Voltage Protection:
When the battery voltage is below 3.3V,
‘Battery Low’ will be displayed on the
screen. If following this message the
button is continually pressed, the message
‘Battery Low Lock’ will be displayed and
the device will not fire. Replace or recharge
the battery to continue.
Low Battery Alert:
When the battery reaches lower than
10% capacity, the power symbol on the
screen will flash continuously. Replace or
recharge the battery to continue.
Temperature Protection:
If the temperature of the device exceeds
70°C, the output will automatically cease
and the message ‘Device Too Hot’ will be
displayed. Allow to cool before use.
Using your GRIP VT75 Using your GRIP VT75
TW_GRIP_VT75_Manual.indd 12-13 09/11/2015 15:09

14 15
10 Second Protection:
If the power button is pressed for
longer than 10 seconds the output will
automatically cease and the message
‘Over 10s Protection’ will be displayed.
Upgrading Firmware:
To upgrade the firmware installed on the
device simply load the relevant product
page on the Totally Wicked website, click
on the link under ‘Firmware Upgrade’ and
follow the instructions provided.
Using your GRIP VT75
Wattage Range in VW Mode
and VT Mode: 1W – 75W
Temperature Range in VT Mode:
100-315°C / 200-600°F
Resistance Range in VT Modes:
0.05Ω– 1.0Ω
Resistance Range in VW/
Bypass modes: 0.1Ω– 3.5Ω
Tank Connector: 510 Connector
Battery: 18650
Firmware Type: Upgradeable
The Grip VT75 components have a 28-day
parts warranty. The USB cable supplied
has a 12-month warranty. If any parts are
found to be faulty within this time please
contact our customer service team, whose
details are on the back page of this booklet
and we will arrange for a replacement. We
may require the goods to be returned for
further investigation.
Specifications Warranty
TW_GRIP_VT75_Manual.indd 14-15 09/11/2015 15:09

16 17
DO’s
• Store the Grip VT75 and its accessories away from children when not in use.
• Ensure the Grip VT75 is powered off when not in use.
• Avoid accidentally pressing the Grip VT75 power button when not in use.
• Remove the battery when you do not intend to use the Grip VT75 for several days.
• Please only use the charging cable provided.
• Please dispose of dead batteries in accordance with your country’s appropriate
legislation.
• Use only a maximum of 1.0ohm when in VT mode. The mode will automatically be
switched to VW mode when the coil is larger than 1.0ohm or a normal coil is used.
• When in bypass mode, only use atomizers in the range of 0.1 – 3.5ohm.
DON’Ts
• Do not charge the batteries in a damp environment.
• Do not use the device when temperatures are outside the range -10 - 60°C.
• Do not charge the battery when temperatures are outside the range 0 - 45°C.
• Do not carry batteries in a pocket bag with other metallic objects.
• Do not attempt to repair a faulty Grip VT75 as these are sealed units with no serviceable
parts. Attempted repairs will void the warranty.
• Do not use temperature control coils under VW mode, damage will be caused.
Precautions
TW_GRIP_VT75_Manual.indd 16-17 09/11/2015 15:09

1918
Wir gratulieren Ihnen zum Kauf Ihres neuen
Totally Wicked Grip VT75 E-Zigaretten Kits.
Die Totally Wicked Grip VT75 ist ein stilvolles und sehr funktionales Dampfgerät mit
intelligenter Temperatursteuerung, das perfekt auf Ihre Bedürfnisse abgestimmt und
in Zukunft auch mit neuer Firmware upgegraded werden kann. Die Nutzung ist mit
vier Betriebsmodi vorgesehen; variable Leistung (W); Bypass; variable Temperatur mit
Nickel Verdampferköpfen (Ni); und variable Temperatur mit Titan Verdampferköpfen
(Ti). Jeder einstellbare Modus ermöglicht inkrementelle Einstellungen in Bezug auf Watt
und Temperatur. Die Grip VT75 kombiniert all ihre Funktionalität in einem schlanken,
einfach zu bedienenden und ergonomischen Gerät, das sowohl für Anfänger als auch für
fortgeschrittene Dampfer geeignet ist.
Totally Wicked GRIP VT75 Merkmale
• OLED Display
• Sub-Ohm-fähig bis 0.1Ω
• Temperaturschutzfunktion
• Gefederter Pluspol am 510er
Anschluss
• Manuelle Sperrung des Power-Tasters
POWER-
TASTER-
SPERRE
POWER-
TASTER
OLED
DISPLAY
EINSTELL-
TASTER
USB-
PORT
TW_GRIP_VT75_Manual.indd 18-19 09/11/2015 15:09

2120
Bedienung Ihrer GRIP VT75
Akku einsetzen
Die Grip VT75 wird mit einem 18650
Lithium Ionen Akku betrieben.
Magnetischen Akkufachdeckel vom Gerät
lösen, einen geeigneten 18650 Akku
einlegen und dabei die Polarität beachten.
Wenn der Akku ordnungsgemäß
eingelegt wurde, kann der magnetische
Akkufadeckel wieder aufgesetzt werden.
Power Ein/Aus
Die Grip VT75 hat eine 5-Klick Ein/
Aus-Funktion. Power-Taster 5-mal
hintereinander drücken – das OLED
Display leuchtet auf und signalisiert, dass
die Grip VT75 zur Nutzung bereit ist. Zum
Ausschalten, Power-Taster ebenfalls 5-mal
drücken.
Dampfen
Power-Taster beim Inhalieren gedrückt
halten.
Wechsel zwischen den
Betriebsmodi VW/Bypass/
VT-Ni/VT-Ti
Wenn das Gerät eingeschaltet ist,
3-mal den Power-Taster drücken;
die erste Menüreihe blinkt auf und
signalisiert, dass durch Drücken
des rechten Einstelltasters
zwischen den vier Betriebsmodi
gewechselt werden kann.
VW-Modus
Wenn im VW-Modus (Variable
Watt) gedampft wird, kann die
Leistung mittels der Einstelltaster
zwischen 1W und 75W erhöht
oder verringert werden.
TW_GRIP_VT75_Manual.indd 20-21 09/11/2015 15:09

2322
Bypass-Modus
Ungeregelte und
direkte Stromabgabe
an den Verdampfer.
(Leistungswerte sind
abhängig von der
anliegenden Akku(rest)
spannung und
Verdampferwiderstand.)
VT-Modus (Ni/Ti)
Wenn im VT-Modus (Variable Temperatur)
gedampft wird, kann die Temperatur
individuell mittels der Einstelltaster
zwischen 100°C (200°F) und 315°C (600°F)
erhöht oder verringert werden. Zum
Einstellen der Wattparameter im VT-Modus
muss das Menü durch 3-maliges Drücken
des Power-Tasters aktiviert und mit dem
linken Einstelltaster zur Watteinstellung
navigiert werden. Der rechte Einstelltaster
wird im Menü zum Ändern der Werte
genutzt.
Zum sichern/entsichern des
Verdampferkopf-Widerstandes
3-mal den Power-Taster drücken
und anschließend mit dem linken
Einstelltaster zur Widerstand-
Anzeige navigieren und mit
dem rechten Einstelltaster den
Widerstand sichern/entsichern.
Hinweis: Verdampferkopf-
Widerstand nur dann sichern,
wenn das Heizelement der
Raumtemperatur entspricht.
Bedienung Ihrer GRIP VT75 Bedienung Ihrer GRIP VT75
TW_GRIP_VT75_Manual.indd 22-23 09/11/2015 15:09

2524
Leistung/Temperatur einstellen
Wenn das Gerät eingeschaltet ist, linken
oder rechten Einstelltaster zum Erhöhen
oder Verringern der Leistungsabgabe
(im VW-Modus), der Temperatur (im
VT-Modus) oder der Spannung in Volt (im
Bypass-Modus) drücken.
Stromstärke-Anzeige
Die vierte Menüreihe
zeigt die aktuelle
Stromstärke (in Ampere),
wenn der Power-Taster
gedrückt wird.
Akkuladestand und Zugzähler
Der Akkuladestand oder der Zugzähler
werden in der fünften Menüreihe
angezeigt. Zum Wechseln zwischen den
Anzeigen, Power-Taster 3-mal drücken und
mit dem linken Einstelltaster zur fünften
Menüreihe navigieren. Anschließend
mit dem rechten Einstelltaster zwischen
den Anzeigen wechseln. Für ein Reset
des Zugzählers, Power-Taster drücken,
während die Zugzähler-Anzeige aufblinkt.
Bedienung Ihrer GRIP VT75 Bedienung Ihrer GRIP VT75
TW_GRIP_VT75_Manual.indd 24-25 09/11/2015 15:09

26 27
Stealth-Modus
Wenn das Gerät eingeschaltet ist, Power-
Taster und linken Einstelltaster gleichzeitig
drücken, um den Stealth-Modus (OLED-
Display aus) zu aktivieren/deaktivieren.
Einstelltaster sperren
Wenn das Gerät eingeschaltet ist, rechten
und linken Einstelltaster gleichzeitig
drücken, um diese zu sperren/entsperren.
Display-Anzeige
drehen
Wenn das Gerät
ausgeschaltet ist,
rechten und linken
Einstelltaster gleichzeitig
drücken, um die Display-
Anzeige um 180° zu
drehen.
Akku aufladen
Der Akku kann herausgenommen und
mit einem geeigneten Ladegerät oder
auch über die Grip VT75 selbst, mittels
beigelegtem USB-Kabel an einem USB-
Port oder USB-Netzstecker aufgeladen
werden. Während des Ladevorgangs kann
das Gerät weiter genutzt werden.
Bedienung Ihrer GRIP VT75 Bedienung Ihrer GRIP VT75
TW_GRIP_VT75_Manual.indd 26-27 09/11/2015 15:09

28 29
Akku einsetzen
Magnetischen Akkufachdeckel vom Gerät
lösen. Einen geeigneten 18650 Akku
einlegen und dabei die Polarität beachten.
Wenn der Akku ordnungsgemäß
eingelegt wurde, kann der magnetische
Akkufadeckel wieder aufgesetzt werden.
Neue Heizwendel einlernen
Wenn ein neuer Verdampfer
angeschlossen oder derselbe Verdampfer
auf- und wieder angeschraubt wurde,
erscheint u. U. auf dem Display die
Meldung ‘New
Coil Right, Same Coil
Left’. Beim Erscheinen
dieser Meldung, rechten
(bei einem neuen
Verdampfer) oder linken
Einstelltaster (derselbe
Verdampfer) drücken.
Anmerkung: Neuen Verdampfer-(Kopf)
nur dann einlernen, wenn die Heizwendel
der Raumtemperatur entspricht.
Kurzschlussschutz
Wenn der Verdampfer einen Kurzschluss
aufweist, erscheint am Display die
Meldung ‘Atomizer Short’.
Tiefentladeschutz
Fällt die tatsächliche Akkuspannung auf
unter 3.3V, zeigt das Display ‘Battery Low
Lock’; der Akku muss aufgeladen werden.
Niedriger Akkuladestand
Fällt der Akkuladestand auf unter 10%,
blinkt das Batteriesymbol.
Temperatur-Alarm
Wenn die Temperatur des Gerätes 70°C
übersteigt, wird die Stromzufuhr an den
Verdampfer automatisch unterbrochen
und das Display zeigt ‘Device Too Hot’ .
Bedienung Ihrer GRIP VT75 Bedienung Ihrer GRIP VT75
TW_GRIP_VT75_Manual.indd 28-29 09/11/2015 15:09

30 31
10 Sek. Sicherheitsabschaltung
Hält man den Power-Taster länger als 10
Sek. gedrückt, wird die Stromzufuhr an
den Verdampfer unterbrochen und am
Display ‘Over 10s Protection’ angezeigt.
Firmware-Upgrade
Zur installation eines verfügbaren
Firmware-Upgrades, einfach die Datei
auf der Totally Wicked Seite unter
www.totallywicked-eliquid.de in der
entsprechenden Produktbeschreibung
downloaden und der Anleitung folgen.
Bedienung Ihrer GRIP VT75
Leistung (Watt) im VW- und VT-Modus:
1W - 75W
Temperaturregelbereich im VT-Modus:
100-315°C/ 200-600°C
Akzeptierte Verdampferwiderstände
im VT-Modus: 0.05Ω– 1.0Ω
Akzeptierte Verdampferwiderstände
im VW/Bypass-Modus: 0.1Ω– 3.5Ω
Verdampferanschluss: 510er Gewinde
Akku: 18650
Firmware: Upgradefähig
Technische Daten
Die TW Grip VT75 hat eine 28 Tage
und das USB-Ladekabel eine 12
Monate Garantie. Ausgenommen sind
Schäden durch unsachgemäße Nutzung
sowie beschädigte Kabel. Sollte eine
Komponente fehlerhaft sein, bitten wir Sie
Ihren Händler oder den Totally Wicked
Kundenservice zu kontaktieren.
Garantie
TW_GRIP_VT75_Manual.indd 30-31 09/11/2015 15:09

32 33
GEBOTE
• Die Grip VT75 und das Zubehör außerhalb der Reichweite von Kindern und Tieren
aufbewahren.
• Sicherstellen, dass die Grip VT75 bei Nichtnutzung ausgeschaltet ist.
• Versehentliches Drücken des Power-Tasters vermeiden.
• Bei Nichtnutzung der Grip VT75 über mehrere Tage, Akku aus dem Gerät entnehmen.
• Nur beigelegte/ geeignete Ladegeräte/Kabel verwenden.
• Alte oder defekte Akkus nach den gesetzlichen Bestimmungen entsorgen.
• Im VT-Modus Verdampferköpfe mit einem Widerstand von maximal 1.0 Ohm nutzen.
Bei einem Widerstand von mehr als 1.0 Ohm wechselt das Gerät automatisch in den
VW-Modus.
• Im Bypass-Modus nur Verdampferköpfe mit Widerständen zwischen 0.1 und 3.5 Ohm
verwenden.
VERBOTE
• Akkus nicht in feuchter Umgebung aufladen.
• Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen.
• Akkus nicht bei Temperaturen unter 0°C oder über 45°C aufladen.
• Akkus nicht in Taschen mit metallischen Gegenständen aufbewahren.
• Eine defekte Grip VT75 nicht reparieren. Beim Reparaturversuch erlischt die Garantie.
• Verdampferköpfe, die für das temperaturgeregelte Dampfen geeignet sind, können bei
Nutzung im VW-Modus Schäden verursachen.
Vorsichtsmaßnahmen
TW_GRIP_VT75_Manual.indd 32-33 09/11/2015 15:09

34 35
TW_GRIP_VT75_Manual.indd 34-35 09/11/2015 15:09

36
Manufactured in China
under the authority
of Pillbox38 UK Ltd,
Stancliffe Street,
Blackburn, Lancashire,
BB2 2QR.
Tel [phone]
www.totallywicked-eliquid.co.uk
Tel [phone]
www.totallywicked-eliquid.com
Tel [phone]
www.totallywicked-eliquid.de
TW_GRIP_VT75_Manual.indd 36 09/11/2015 15:09
