T+A P 3000 HV User manual

Software Version V 1.2 Bestellnummer / Order No. 9103-0487 DE/UK

BETRIEBSANLEITUNG
USER MANUAL
HV-SERIES
P 3000 HV

2

3
Seite / Page
Deutsch ........................................................................................................ 4
English ......................................................................................................... 32
Anhang / Appendix A:
Anschlussschemas ..................................................................................... 60
Wiring diagrams ............................................................................................ 60
Anhang / Appendix B:
Technische Daten ......................................................................................... 63
Technical specifications ............................................................................ 63

4
Willkommen.
Wir freuen uns, dass Sie sich für ein -Produkt entschieden haben. Mit Ihrem neuen Vorverstärker haben Sie
ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen
Musikliebhabers oberste Priorität eingeräumt wurde.
Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien
werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.
Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine
rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller
Spezifikationen.
In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie z. B. chlorhaltige
Lösungsmittel und FCKWs, vermieden. Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere
auf PVC) als Konstruktionselement. Stattdessen wird auf Metalle oder andere unbedenkliche Materialien zurückge-
griffen, die einerseits gut recyclebar sind und andererseits eine sehr gute elektrische Abschirmung ergeben.
Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Stör-
quellen ausgeschlossen. Die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) wird gut abge-
schirmt und auf ein absolutes Minimum reduziert.
Beim Gehäuse des P 3000 HV werden ausschließlich hochwertigste amagnetische Metalle höchster Reinheit verwendet.
Dadurch werden Wechselwirkungen mit den Audiosignalen ausgeschlossen und eine unverfälschte Wiedergabe garantiert.
Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem P 3000 HV.
elektroakustik GmbH & Co KG

Das Gerät und alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicher-
heitsnormen und -standards. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung
vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.

5
Inhaltsverzeichnis
Seite
Bedienung
Bedienelemente ............................................................................................................ 6
Fernbedienung ............................................................................................................. 10
Grundfunktionen des P 3000 HV ................................................................................ 11
Einschalten ............................................................................................................... 11
Quellenumschaltung ................................................................................................. 11
Lautstärkeeinstellung ............................................................................................... 11
Balanceeinstellung ................................................................................................... 11

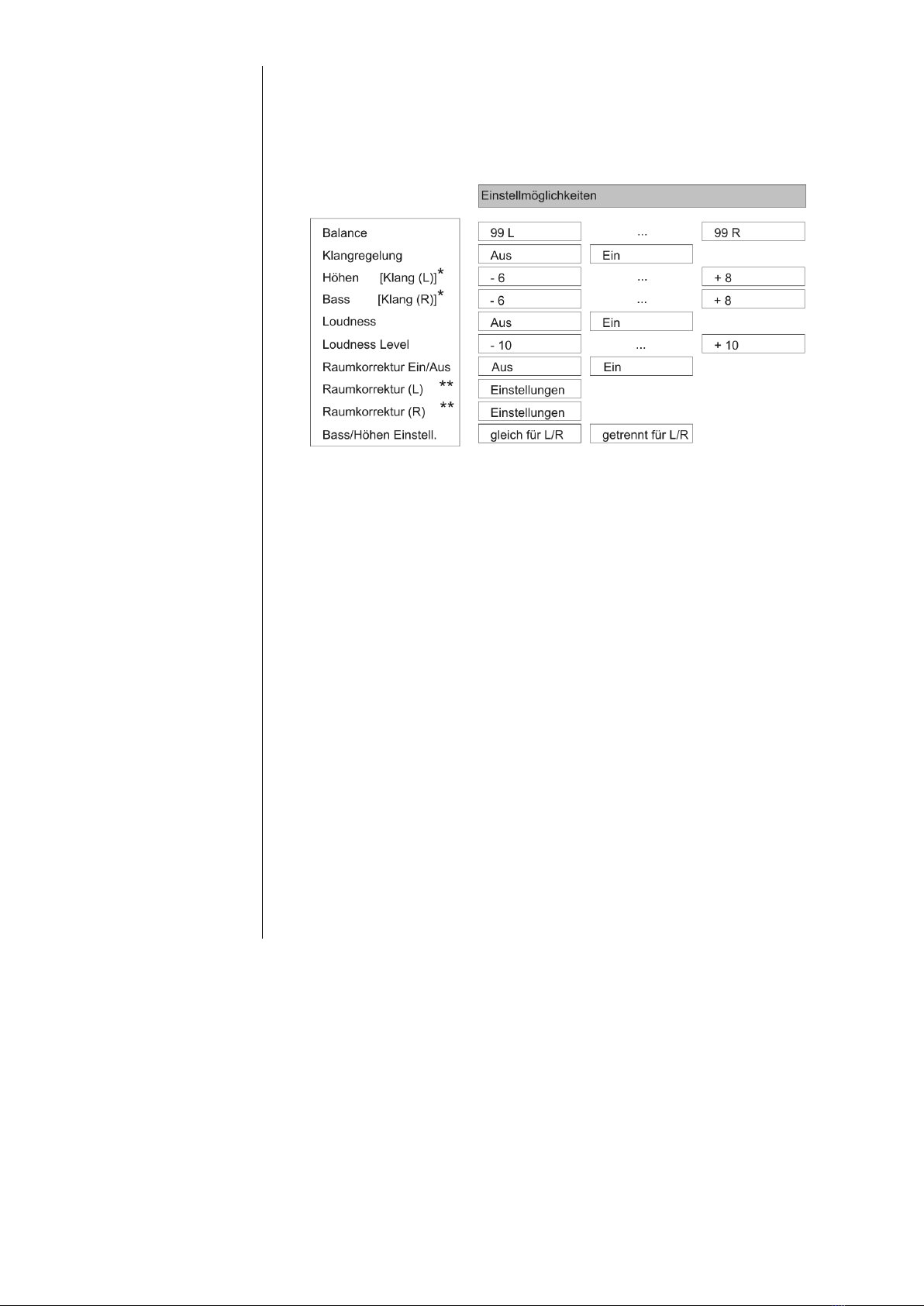

Klangeinstellungen - Raumkorrektur (Tone-Menü) .................................................. 12
Equalizereinstellung mit der Test CD ............................................................... 16
Grundeinstellungen des P 3000 HV (Konfigurationsmenü) ....................................... 18
Quellen ..................................................................................................................... 18
Quellen-Namen ........................................................................................................ 19
Anzeige Helligkeit ..................................................................................................... 19
Anzeige Modus ......................................................................................................... 20
PS 3000 HV Messart ................................................................................................ 20
Sprache .................................................................................................................... 20
Energiesparfunktion ................................................................................................. 20
Surroundbetrieb mit dem P 3000 HV ......................................................................... 21
Recorder Aufnahmen mit dem P 3000 HV ................................................................ 21
Anschluss und Inbetriebnahme
Anschlusselemente ....................................................................................................... 24
Aufstellung und Verkabelung ........................................................................................ 26
Sicherheitshinweise ....................................................................................................... 28
Sonstiges
Betriebsstörungen ......................................................................................................... 30
Hinweise zum sparsamen Umgang mit Energie ........................................................... 31
Anhang
Anschluss-Schema ........................................................................................................ 60
Technische Daten ......................................................................................................... 63
In der Anleitung verwendete Symbole

Achtung!
Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen
und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben
und das Verständnis erleichtern sollen.

6
Bedienelemente
Mit den Sensortasten und Drehknöpfen an der Gerätefront können alle wichtigen Funktionen des P 3000 HV bedient
werden. Für die Quellenwahl und Lautstärkeeinstellung stehen die großen Drehknöpfe zur Verfügung. Seltener benötigte
Funktionen werden über ein Menü bedient, welches über die -Taste aufgerufen wird.
Sämtliche Informationen zum Gerätezustand werden auf dem Display angezeigt. Im Folgenden werden die Funktionen
der Gerätetasten und die Informationen des Displays näher erläutert.
 Ein- / Ausschalter

Kurzes Antippen der -Taste schaltet das Gerät ein und aus.


Um die Bereitschaft des P 3000 HV anzuzeigen, ist die -Taste auch im
Standby-Betrieb schwach beleuchtet.

Achtung!
Die Netztaste ist kein Netztrenner. Auch wenn das Display abgeschaltet und
dunkel ist, sind Teile des Gerätes mit der Netzspannung verbunden. Soll das
Gerät längere Zeit nicht benutzt werden, ist es vorteilhaft, das Gerät vom Netz zu
trennen. Dazu muss der Netzstecker gezogen werden.
Zum Stromverbrauch siehe auch Kapitel 'Hinweise zum sparsamen Umgang
mit Energie'.
 Quellenwahl
SOURCE
Durch Drehen dieses Bedienknopfes kann die gewünschte Hörquelle eingestellt
werden. Die ausgewählte Quelle erscheint im Display. Nach einer kurzen
Verzögerung schaltet das Gerät auf die ausgewählte Quelle um.

Den Hörquellen können individuelle Namen zugeordnet werden.
(s. Kap. 'Grundeinstellungen des P 3000 HV')

7
 Lautstärke- und Balanceeinstellung
VOLUME
Durch Drehen dieses Bedienknopfes kann die gewünschte Lautstärke in
exakten 1 dB Schritten eingestellt werden. Der aktuell eingestellte Wert wird im
Display angezeigt.
Ein langer Druck auf den Bedienknopf schaltet auf die Balanceeinstellung um.
Durch Drehen des Knopfes nach links oder rechts kann die Balance in die
entsprechende Richtung verändert werden. Zum Beenden und speichern der
Einstellung, den Knopf noch einmal lange drücken.

Neben der Lautstärkeeinstellung dient dieser Bedienkopf auch zur
Menüsteuerung. (s. Kap. 'Grundeinstellungen des P 3000 HV')
 Bedientasten
Der aktuelle Schaltzustand der Sensortasten wird anhand der
Tastenbeleuchtung angezeigt. Ist eine Taste hell beleuchtet, ist die Funktion
aktiv (z.B. Loudness eingeschaltet). Wird die Taste nur schwach beleuchtet, ist
die Funktion inaktiv. Wenn eine Funktion nicht verfügbar ist, dann ist die
betreffende Taste nicht sichtbar. (z.B. die -Taste wenn kein Kopfhörer
angeschlossen ist.)

Mit der Monitor-Taste kann eine laufende Tonband- oder CD-Aufnahme ab-
gehört werden (Hinterbandkontrolle). Antippen der Monitor-Taste schaltet die
Monitor-Funktion ein und aus.

Der angeschlossene Recorder muss diese Funktion unterstützen.
Ist kein Recorder angeschlossen oder unterstützt der Recorder die Hinterband-
kontroll-Funktion nicht, verstummt das Musiksignal bei Anwahl der Monitor-
Funktion. Schalten Sie in diesen Fällen die Monitor-Funktion wieder aus.

Öffnet das Menü für Geräteeinstellungen.
(siehe Kap 'Grundeinstellungen des P 3000 HV')

Öffnet das Menü für Einstellungen zur Raum- und Klanganpassung.
(siehe Kap 'Raumanpassung des P 3000 HV')

Kurzes Antippen schaltet die gehörrichtige Lautstärkeregelung (Loudness) ein
und aus.

Kurzes Antippen schaltet die Vorverstärkerausgänge (XLR und Cinch) ein und
aus (MUTING –Funktion).

Mit dieser Taste kann der Kopfhörerausgang ein- und ausgeschaltet werden.


Solange kein Kopfhörer angeschlossen ist, bleibt die Taste unsichtbar.
 Phones
Kopfhörerbuchse
Anschlussbuchse für einen Stereo-Kopfhörer mit einer Impedanz von
mindestens 32 .


Hinweis zum Betrieb mit Kopfhörern
Sehr lautes dauerhaftes Hören von Programmmaterial über Ohr- oder
Kopfhörer kann zum dauerhaften Verlust des Hörvermögens führen. Beugen
Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher
Lautstärke über Kopf- oder Ohrhörer.

8
Fernbedienungsempfänger

Bitte richten Sie bei der Bedienung per Fernbedienung den Fernbedienungs-
geber der F3001 in Richtung des Empfängers.
Unbedingt sollte der direkte Einfall von Störlicht (z.B. von Leuchtstoff- und
Energiesparlampen) in den Empfänger vermieden werden, da ansonsten die
Reichweite der Fernbedienung erheblich reduziert werden kann.
Die Sichtlinie zwischen F3001 und dem Fernbedienungsempfänger im
P 3000 HV darf nicht durch Hindernisse unterbrochen sein. Auch bei der
Aufstellung des P 3000 HV hinter Glastüren von Schränken kann die Funktion
der Fernbedienung beeinträchtigt sein.
Die Reichweite der Fernbedienung F3001 mit dem eingebauten Infrarot-
Empfänger beträgt ca. 4..5 m. In Fällen, wo eine Bedienung aus größerer
Entfernung gewünscht wird, oder bei Aufstellung des P 3000 HV außerhalb der
direkten Sichtverbindung kann der im Lieferumfang beigelegte
E2000 Empfänger an der Rückseite (siehe S. 19 Abschnitt RC IN)
angeschlossen werden. Durch Platzierung des E2000 an geeigneter Position
wird eine problemlose Bedienung auch unter schwierigen Bedingungen
gewährleistet.
Display
Alle Informationen zum Gerätestatus und die Menünavigation werden auf dem
Grafikdisplay des P 3000 HV dargestellt. Die Helligkeit des Displays lässt sich
in mehreren Stufen einstellen (siehe Kap 'Grundeinstellungen des
P 3000 HV').


Displayaufteilung
Die Anzeigen und Symbole des Displays hängen von der gerade aktiven Quelle
und den Einstellungen ab. Das Display teilt sich in folgende Bereiche auf:
Im Anzeigefeld (a) wird der Quellenname angezeigt.
Die aktuell eingestellte Lautstärke wird im Anzeigefeld (b) angezeigt.
Im Bereich (c) werden Symbole zum aktuellen Betriebszustand angezeigt
(Siehe auf der nächsten Seite „Displaysymbole und ihre Bedeutung“)

9
Displaysymbole und ihre Bedeutung
XLR
Zeigt an, dass der aktuell gewählte Eingang auf den symmetrischen XLR
Anschluss konfiguriert ist (siehe Kap 'Grundeinstellungen des P 3000 HV').
TRG
Zeigt an, dass im Systemkonfigurationsmenü für den aktuell eingestellten
Eingang die Triggerfunktion aktiv ist. (siehe Kap 'Grundeinstellungen des
P 3000 HV')
SR
Dieses Symbol erscheint anstelle des eingestellten Lautstärkewertes, sobald für
den Eingang IN4 die Surroundfunktion eingeschaltet ist.
(s. Kap. 'Surroundbetrieb mit dem P 3000 HV')
0 / 0
Positionsanzeige in Menüs. Die erste Ziffer gibt die aktuelle Position in der
Liste, die zweite Ziffer die Gesamtzahl der Listeneinträge (Länge der Liste) an.
ABC oder
Anzeige der Zeicheneingabe-Modi
123 oder
abc

10
Fernbedienung
Allgemeines
Die Tasten der Fernbedienung haben im Allgemeinen die gleiche Funktion wie die
entsprechenden Tasten am Gerät.
Die folgende Tabelle zeigt die Fernbedienungstasten und deren Funktion bei
der Bedienung des Gerätes.

Gerät ein- und ausschalten

Schaltet den Vorverstärkerausgang des P 3000 HV ein und aus

Schaltet die Lautsprecherausgänge eines angeschlossenen 
Endverstärkers ein und aus.

Tasten zur direkten Quellenwahl

…

Mit den Tasten bis können die Hörquellen direkt
angewählt werden. Die Taste ist doppelt belegt. Um die
Hörquelle 6 anzuwählen, tippen Sie zweimal auf die Taste.


Lautstärke erhöhen / verringern
Die Lautstärke kann durch Antippen dieser Tasten schrittweise
verändert werden. Die aktuelle Lautstärke wird während der
Bedienung im Display angezeigt. Wird eine Taste für ca. 2
Sekunden gedrückt gehalten, geht die Einstellung in eine
kontinuierliche Regelung über. Sie stoppt beim Loslassen der
Taste.

Startet die Wiedergabe. Nochmaliges Antippen unterbricht die
Wiedergabe (Pause).
(Bei angeschlossenen Quellgeräten.)

Stoppt die Wiedergabe.
(Bei angeschlossenen Quellgeräten.)
Navigation

Zurück zum vorhergehenden Punkt / Veränderungstaste

Bestätigung der Eingabe / Veränderungstaste

Auswahl des vorhergehenden Punktes innerhalb einer Liste /
Auswahltaste

Auswahl des nächsten Punktes innerhalb einer Liste /
Auswahltaste

Bestätigungstaste bei Eingaben



Alphanumerische Eingabe


abc
...

wxyz

Die Tasten und sind mit Sonderzeichen belegt.
Während der Texteingabe kann mit der Taste zwischen
numerischer und alphanumerischer Eingabe sowie Groß-/ Klein-
schreibung gewechselt werden.

Öffnet das Quellenmenü des angeschlossenen Gerätes.

Kurz antippen: Öffnet das Menü für Klangeinstellungen
Lange drücken: Öffnet das 'Konfigurations Menü'
(für Details siehe Kapitel 'Grundeinstellungen des P 3000 HV')

Öffnet das Systemkonfigurationsmenü eines angeschlossenen
Gerätes.

Funktionstaste für angeschlossene Quellgeräte.

Funktionstaste für angeschlossene Quellgeräte.

Während der Zeicheneingabe:
Durch (mehrfaches) Antippen Umschaltung zwischen
numerischer und alphanumerischer Eingabe sowie Groß-
/Kleinschreibung
Funktionstaste für angeschlossene Quellgeräte.
