TRAPP MB 51E User manual

Manual de Instruções
Cortadores de Grama
Manual de Instrucciones
Cortadoras de Césped
Instructions Manual
Lawn Mowers

Português 1
Español 23
English 45
MB 51E
JT 55C
WT 65S
RM 70E
RM 80E
RM 80G
RM 90G
RM 500G RM 550G
RM 600G RM 650G

PORTUGUÊS
1
Recomendações Importantes
Leia e guarde estas instruções.
Quando usar o cortador de grama siga
sempre as precauções básicas de segurança
para reduzir os riscos de incêndio, acidentes,
incluindo os descritos a seguir:
1 - Área de trabalho.
✔Mantenha as crianças e espectadores
afastados. Quando o equipamento estiver
em utilização, todas as pessoas,
especialmente crianças, devem
permanecer a uma distância segura da
área de trabalho. O operador/usuário é
responsável por eventuais acidentes que
possam ocorrer.
✔Nunca deixe o motor funcionando em
ambientes fechados ou sem ventilação. O
gás do escapamento contém monóxido de
carbono, um gás inodoro e letal.
✔Objetos lançados pelo cortador de grama
- Podem causar graves lesões nas pessoas e
animais. Inspecione a área onde o
equipamento será utilizado e remova todas
as pedras, pedaços de madeira, fios, ossos
e outros objetos estranhos.
✔Se o cortador de grama lançar algum
objeto estranho - Siga estes passos:
a) Desligue o cortador de grama
imediatamente.
b) Realize os reparos necessários antes de
ligar e operar o cortador de grama.
✔Remova qualquer objeto antes de ligar o
equipamento. Inspecione a área onde o
equipamento será usado e remova todas as
pedras, pedaços de madeira, fios, ossos
vidros e outros objetos estranhos. Uma
ferramenta ou qualquer outro objeto preso
nas partes móveis do equipamento, pode
resultar em ferimentos.
✔Corte o gramado quando ele estiver seco.
Parabéns!
Você acaba de adquirir um produto de qualidade desenvolvido com a mais alta
tecnologia TRAPP. Este produto lhe proporcionará rapidez e eficiência nos trabalhos,
com economia e total segurança. Para isso, são necessários alguns cuidados.
As medidas de segurança, extremamente importantes, contidas neste Manual de
Instruções, não cobrem todas as situações possíveis que poderão ocorrer. O operador
deve compreender que o bom senso, atenção e cuidados, não são fatores que podem ser
incorporados ao produto, mas que devem ser fornecidos pelas pessoas que operam e
fazem a devida manutenção.
Atenção!
Leia todas as instruções contidas
neste manual antes de operar o
equipamento, sempre observando as
indicações de segurança e seguindo
as instruções para prevenir acidentes
e/ou ferimentos.

2 - Segurança pessoal.
✔Vista-se de maneira adequada - Não use
roupas soltas ou jóias, pois podem se
enganchar nas partes móveis do
equipamento.
✔Utilize equipamentos de segurança. Use
sempre os óculos de segurança. Usando
equipamentos de segurança como luvas,
sapatos, proteção para os ouvidos, você
aumenta a sua segurança e reduz o risco
de acidentes.
✔Não seja autoconfiante - Mantenha os pés
no solo para manter o equilíbrio.
✔
Mantenha-se alerta, fique atento com o
que está acontecendo e use o bom senso
quando estiver operando. Não opere o
equipamento quando estiver cansado,
distraído ou sob influência de drogas,
bebidas alcoólicas ou medicação. Um
momento de desatenção pode resultar em
sério risco de ferimento.
✔Mantenha pés e mãos afastados da área
de corte.
✔Ande, nunca corra.
✔Sempre cuide de seus passos em planos
inclinados.
✔Em terrenos inclinados utilize calçados
anti-derrapantes.
Nota:
De acordo com a NBR 5410,
tornou-se obrigatório a instalação
de um dispositivo de proteção à
corrente diferencial-residual
(dispositivo DR) nas instalações
elétricas. A função do dispositivo
“DR” é proteger o usuário contra
os graves riscos de choque elétrico
(consulte um eletricista).
3 - Utilização e cuidados.
✔Verifique se a voltagem da máquina é a
mesma da rede elétrica.
✔Conserve o cortador de grama em boas
condições, não o exponha à chuva ou
umidade - Quando não estiver utilizando o
equipamento mantenha-o em lugar seco,
protegido das intempéries. Água e
umidade podem danificar os circuitos
elétricos do motor.
✔Antes do uso, verifique se a lâmina de
corte está bem fixa. Inspecione
visualmente a lâmina de corte, verificando
se não está danificada ou sem corte.
Substitua a lâmina e os parafusos
danificados ou gastos para preservar o

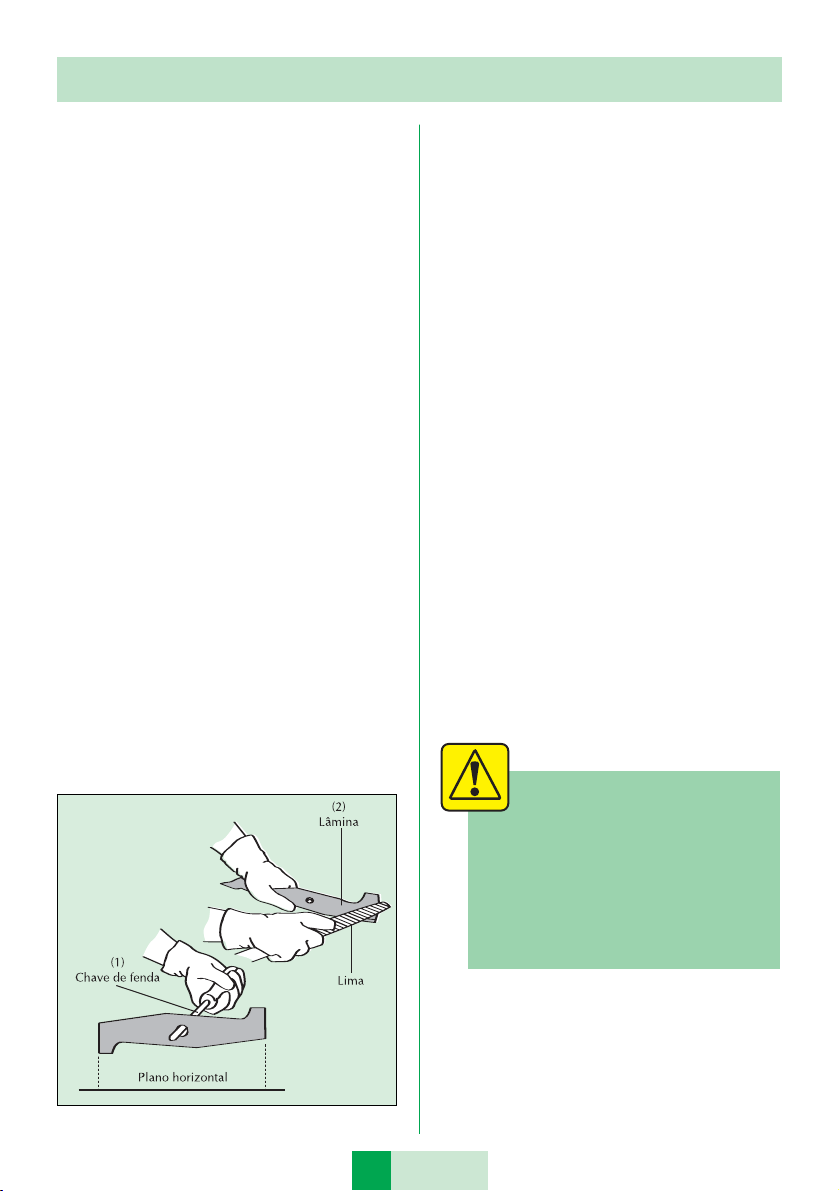

balanceamento. Caso necessite afiar a
lâmina, afie nos dois lados para evitar
desequilíbrio ou desbalanceamento.
✔Utilize o equipamento corretamente -
Não utilize o cortador de grama para
nenhum outro trabalho, a não ser o
especificado para este equipamento.
✔Cuide do seu cortador de grama -
Conserve a lâmina afiada e limpa para
obter um bom funcionamento com maior
segurança.
✔Nunca guarde o equipamento com
gasolina no tanque, e se for necessário,
mantenha o motor operando até ocorrer o
desligamento pela falta de combustível.
✔Reparos devem ser feitos por técnicos
autorizados.
✔Mantenha os dispositivos de segurança
nos locais apropriados e em condições de
operação.
✔Não ultrapasse a inclinação de 15° (quinze
graus) para operação em uso contínuo.
✔Não vire a máquina de lado ou de cabeça
para baixo, evitando a entrada de óleo no
filtro de ar e carburador.
PORTUGUÊS
2

Instruções Adicionais de Segurança e Operação
✔ Leia atentamente as instruções e procure
se familiarizar com os controles e o uso
adequado do equipamento.
✔Lembre-se que o operador ou usuário é
responsável por qualquer acidente ou
perigo envolvendo terceiros ou suas
propriedades.
✔Para cortar a grama na altura desejada e
obter pleno rendimento do cortador,
utilize uma das 9 posições de
regulagem.
✔Verifique frequentemente o aperto dos
parafusos.
✔Evite o acúmulo de grama embaixo da
base do cortador.
✔Conserve seu equipamento.
Verifique com frequência se as partes
móveis estão fixas, se algum
componente está danificado ou
qualquer outra condição que possa
afetar o seu bom funcionamento.
Se houver algum problema,
faça o reparo antes de usar o
equipamento. Muitos acidentes são
causados pela falta de manutenção
adequada.
✔Não corte o gramado quando estiver
úmido, pois isso provoca o entupimento
do duto de saída da grama.
✔Quando o gramado estiver muito alto,
proceda o corte em etapas utilizando o
sistema de regulagem, para não provocar
sobrecarga e queima do motor.
✔Sempre cuide de seus passos em planos
inclinados (encostas e pequenas
elevações).
✔Tenha muito cuidado quando mudar a
direção em terrenos inclinados (encostas e
pequenas elevações).
4 - Serviço:
✔Os reparos no equipamento só devem
ser feitos por profissionais qualificados
e com peças originais TRAPP. Use
sempre os serviços dos Assistentes
Técnicos Autorizados TRAPP.
A TRAPP não se responsabiliza por
eventuais danos ocorridos devido a
utilização de peças não originais.
✔Não force o equipamento. Utilize-o de
forma correta e para as aplicações
descritas neste manual, obtendo assim,
maior desempenho e segurança no seu
trabalho.
✔Não permita que pessoas não
familiarizadas utilizem o equipamento.
O equipamento pode se tornar perigoso
nas mãos de usuários não familiarizados
com o seu funcionamento.
✔Use o equipamento apenas com a luz do
dia ou com boa iluminação artificial.
✔Desloque-se transversalmente à inclinação
em encostas e pequenas elevações, nunca
para cima e para baixo.
✔A lâmina de corte continua em
movimento após o equipamento ser
desligado. Portanto, fique atento a isso
quando fizer qualquer tipo de
manutenção.
✔Nunca utilize jato de água para limpar o
equipamento, pois pode danificar os
circuitos elétricos do motor. Use um pano
umedecido e detergente neutro.
PORTUGUÊS
3

Atenção!
✔ Sempre que realizar qualquer
limpeza ou operação de
manutenção, assegure-se
primeiro que o motor esteja
desligado e a lâmina parada. A
lâmina de corte continua a rodar
durante alguns segundos após o
motor ser desligado.
✔ Cuidado, não coloque as mãos
ou pés próximo ou dentro da
base do cortador.
✔Em terrenos inclinados utilize calçados
antiderrapantes.
✔Fique atento quando fizer meia-volta ou
puxar o cortador para si.
✔Acione o motor com a lâmina de corte
livre.
✔Jamais ligue o cortador diretamente na
grama alta.
✔Aguarde o motor atingir a rotação ideal.
✔Desligue o motor através da liberação da
alavanca da chave de comando, retire o
plugue da tomada e espere a parada da
lâmina para:
- transportar ou deslocar a máquina;
- efetuar operações de assistência,
limpeza e inspeção da lâmina de corte;
- desobstruir a saída da grama da base do
cortador para o cesto recolhedor;
- quando bater em um objeto estranho,
verifique se houve danos, fazendo os
reparos antes de ligar o cortador
novamente;
- quando o cortador começar a vibrar
demasiadamente, provavelmente a
lâmina está desbalanceada.
✔
Desligue o cortador de grama e espere a
lâmina parar, quando atravessar superfícies
sem grama, obstáculos, quando ajustar a
altura de corte e antes de retirar o cesto
recolhedor de grama.
✔Nunca utilize jato de água para limpar o
cortador.
✔Sempre mantenha desobstruída a saída de
grama da base do cortador para o cesto
recolhedor.
✔Nunca levante ou carregue o cortador
enquanto o motor estiver funcionando.
✔O sentido de rotação da lâmina de corte é
horário. Quando o cortador de grama
equipado com motor trifásico for acionado
e não estiver cortando a grama, isto
significa que o sentido de rotação está
anti-horário. Para mudar o sentido de
rotação para horário, deve-se inverter a
posição entre dois condutores elétricos na
tomada ou plugue (consulte um eletricista).
✔Utilize o equipamento de acordo com as
instruções contidas neste manual, levando
em consideração as condições de trabalho
e o serviço a ser executado.
✔A utilização do equipamento para
atividades não contidas neste manual pode
resultar em situações de perigo.
✔O cortador de grama equipado com
motor à explosão 4 tempos não utiliza
óleo na gasolina.
✔O motor sai de fábrica sem óleo e sem
combustível.
✔No caso de reparos, utilize sempre peças
originais TRAPP. Procure os serviços
profissionais da Assistência Técnica
Autorizada TRAPP mais próxima. Assim,
você garante a qualidade, a durabilidade
do produto e principalmente a sua
segurança.
✔Nunca opere o cortador sem os
dispositivos de proteção, por exemplo,
defletor ou cesto recolhedor de grama.
✔Quando estiver cortando a grama,
mantenha o cabo de alimentação à
retaguarda do cortador.
✔Quando ligar o motor do cortador, após ler
todas as instruções deste manual,
mantenha os pés afastados da borda da
base do cortador.
PORTUGUÊS
4

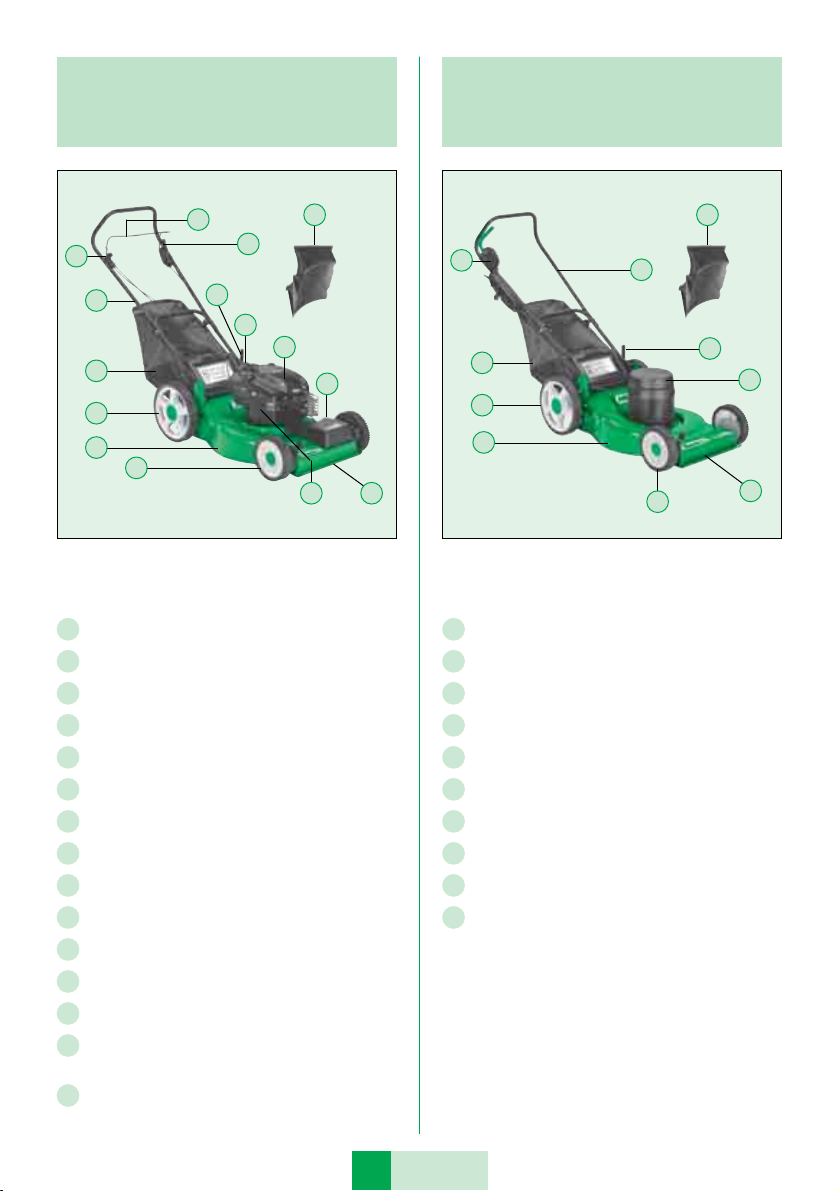

Principais Componentes
Cortador a Gasolina
1 - Base do cortador
2 - Cabo dobrável
3 - Motor
4 - Cordão de partida
5 - Alavanca de regulagem da altura
6 - Roda traseira
7 - Lâmina de corte
8 - Cesto recolhedor
9 - Acelerador
10 - Alavanca retrátil do freio
11 - Injetor de gasolina
12 - Roda dianteira
13 - Caixa de transmissão
14 - Defletor da reciclagem
(não acompanha o produto)
15 - Alavanca de acionamento
da tração
Principais Componentes
Cortador Elétrico
1 - Base do cortador
2 - Cabo dobrável
3 - Motor
4 - Chave liga/desliga
5 - Alavanca de regulagem da altura
6 - Roda traseira
7 - Roda dianteira
8 - Lâmina de corte
9 - Cesto recolhedor
10 - Defletor da reciclagem
(não acompanha o produto)
1
6
8
2
9
10
15
12
11 7
13
3
4
5
78
1
3
10
42
9
6
5
14
PORTUGUÊS
5

Dados Técnicos
Modelo
MB 51E
JT 55C
WT 65S
RM 70E
RM 80E
RM 80G
RM 90G
RM 500G
RM 550G
RM 600G
RM 650G
Motor
Faixa de corte
(cm)
Capacidade do tanque
(litros)
Mon.
Pot.
2500 W
Tensão
(Volts)
Acessórios
Tipo
de óleo
rpm
110/220 51
Recolhedor
x
Reciclador
Tração
x – 3500 –
Consumo médio
(litros/h)
–
Capacidade do cárter
(litros)
– –
–
20W-40
20W-40
20W-40
20W-40
20W-40
20W-40
–
–
–
–
20W-40
20W-40
20W-40
20W-40
20W-40
20W-40
–
0,6
0,6
0,6
0,6
0,6
0,6
–
–
–
–
0,6
0,6
0,6
0,6
0,6
0,6
–
1
1
1
1
1
1
–
–
–
–
1
1
1
1
1
1
–
0,9
1,1
1,1
0,9
1,1
1,1
–
–
–
–
0,9
0,9
1,1
1,1
1,1
1,1
3500
3200
3200
3200
3200
3200
3200
3500
3500
3500
3500
3200
3200
3200
3200
3200
3200
–
x
x
x
–
–
–
–
–
–
–
–
–
–
–
–
–
x
x
x
x
x
x
x
–
–
–
–
–
–
–
–
–
–
x
x
x
x
x
x
x
–
–
x
x
–
x
–
x
–
x
51
51
51
51
51
51
51
48
48
48
48
48
48
48
48
48
48
220/380
–
–
–
–
–
–
110/220
220/380
110/220
220/380
–
–
–
–
–
–
2 - 3 cv
3,75 hp
5 hp
6 hp
3,75 hp
5 hp
6 hp
2500 W
2 - 3 cv
2500 W
2 - 3 cv
3,75 hp
3,75 hp
5 hp
5 hp
6 hp
6 hp
Trif.
Gas.
Gas.
Gas.
Gas.
Gas.
Gas.
Mon.
Trif.
Mon.
Trif.
Gas.
Gas.
Gas.
Gas.
Gas.
Gas.
Manutenção e Armazenamento
✔ Para obter o máximo desempenho,
lubrifique as rodas e todos os pontos como
pivô, com óleo do motor, a cada 25 horas.
✔Para lubrificar o motor, consulte o “Manual
de Instrução do Motor”.
✔Mantenha todas as porcas e parafusos
apertados para certificar-se que o cortador
esteja em condições de uso.
✔Inspecione o estado do cabo de
alimentação e nunca faça reparos com fita
isolante.
✔Por questão de segurança, substitua as
partes danificadas ou desgastadas por
peças originais TRAPP.
✔Após cada corte do gramado, retire toda a
grama acumulada na base, tanto na parte
superior quanto na inferior do cortador.
✔Nunca utilize jato de água para limpar o
equipamento, pois pode danificar os
circuitos elétricos do motor. Use um pano
umedecido e detergente neutro.
Obs.: O reciclador ainda não está disponível para venda.
PORTUGUÊS
6

Para as lâminas de corte, verifique:
✔A utilizacão de lâmina original TRAPP.
✔A correta afiação da área de corte e
balanceamento perfeito.
✔Montagem correta.
✔Os reparos no equipamento só devem ser
feitos por profissionais qualificados e com
peças originais TRAPP. Use sempre os
serviços dos Assistentes Técnicos
Autorizados TRAPP.
✔Para efetuar a troca de óleo, proceda
conforme descrito nas figuras a seguir:
Incline o cortador de grama
Retire o bujão de óleo
Para Ligar e Desligar o Cortador a Gasolina
✔Certifique-se de que há óleo no cárter e
em nível correto.
✔Verifique se há gasolina no tanque de
combustível.
✔Abasteça somente com gasolina comum
(não aditivada).
✔Pressione 3 vezes o injetor de combustível
(11) (não é necessário caso o motor já
estiver aquecido).
✔Segure firme a alavanca retrátil do freio
(10) junto ao cabo.
✔Puxe levemente o cordão da partida retrátil
(4) até encontrar resistência, então puxe-o
bruscamente. Repita esta operação até que
o motor funcione.
✔Deixe o motor aquecer por alguns
minutos.
✔Acione a alavanca do acelerador (9) e
inicie o corte.
✔Para desligar o motor, basta soltar a
alavanca retrátil do freio (10).
Nota:
O consumo médio poderá variar de acordo
com as exigências de trabalho e do
operador.
PORTUGUÊS
7

Notas:
✔Para parar o cortador, solte a alavanca
retrátil do freio aproximadamente 5 cm.
✔Para parar o motor, solte a alavanca
retrátil do freio do motor totalmente.
Roda Dianteira com Sistema de Tração
Alguns modelos de cortador possuem sistema
de tração na roda dianteira. Opere o sistema
de acionamento conforme descrito a seguir:
✔Mantenha a alavanca retrátil do freio do
motor na posição de operação (fig. 1 e 2).
✔Empurre a alavanca completamente para a
frente até ouvir um clique, só então, solte
a alavanca e o sistema de tração estará
acionado.
✔Para desengatar apenas o sistema de
tração, libere a alavanca retrátil do freio
aproximadamente 5 cm (2 pol). O sistema
de tração estará desacionado mas o motor
continuará funcionando.
Figura 1
Atenção!
Para a segurança da operação, o
sistema de tração deve ser
imediatamente desengatado quando
a alavanca retrátil for liberada.
Se o sistema de tração não
desengatar corretamente, não opere
o cortador até que seja ajustado ou
reparado por um Assistente Técnico
Autorizado TRAPP.
Figura 2
Alavanca
retrátil
do freio
Acionador
da tração
Segure a
alavanca retrátil
do freio em
posição de
operação
Para acionar
a tração,
mova o
acionador
para frente
PORTUGUÊS
8

Como Remover a Correia da Tração
✔Remova a proteção da correia (fig 3).
✔Solte o parafuso de tensão da correia
(fig. 4).
✔Remova a correia da polia frontal da
unidade de transmissão.
✔Para remover a correia da polia traseira,
escorregue a correia sobre a extremidade
da lâmina (fig. 5).
✔Para montar a correia da tração, inverta as
etapas anteriores.
✔Ajuste a tensão da correia apertando o
parafuso de esticamento.
✔Coloque a proteção da correia (fig. 3).
✔Antes de você começar a cortar o
gramado, certifique-se que o sistema de
tração irá parar corretamente e que o
cortador irá parar. Se o sistema de tração
não parar, leve o cortador até uma rede de
serviço autorizado TRAPP.
Atenção!
Antes de remover a correia,
desconecte o cabo da vela de
ignição.
Figura 3
Figura 4
Figura 5
Proteção
da correia
Correia
Correia
Polia da
transmissão
Parafuso de tensão
da correia
PORTUGUÊS
9

Abastecimento
✔Evite utilizar gasolina armazenada por
mais de 7 dias, pois isto pode provocar
mau funcionamento, diminuindo a vida
útil do motor.
✔Abasteça o tanque com cuidado para não
derramar combustível.
✔Abasteça somente com gasolina comum
(não aditivada).
✔Observe a capacidade do tanque de
combustível, quantidade e tipo de óleo do
cárter (página 6).
Atenção!
Cuidado: A gasolina é altamente
inflamável.
✔Feche o tanque, apertando bem a
tampa para evitar vazamentos.
✔Nunca abasteça o tanque com o
motor funcionando.
✔Desligue o motor antes de remover
a tampa de combustível.
✔Não adicione gasolina enquanto o
motor estiver quente.
Filtro de Ar
O filtro de ar deve estar sempre limpo para o
perfeito funcionamento do motor.
A obstrução do elemento filtrante por falta de
limpeza, traz sérios problemas de
funcionamento ao motor, dentre eles a perda
de potência e danos ao cilindro, pistão e
anéis de segmento.
Filtro de ar - espuma
✔Mergulhe e aperte (não torça) em solução
de água detergente neutro, removendo
toda a sujeira.
✔Seque, enrolando e pressionando em pano
limpo (não torça).
✔
Umedeça levemente o filtro com óleo
limpo (20W-40), sempre pressionando,
para distribuir o óleo por igual, retirando
o excesso.
Filtro de ar - papel
✔Passe ar comprimido no sentido de dentro
para fora do filtro ou batendo levemente
sua base contra uma superfície plana.
Atenção!
Toda manutenção ou limpeza deverá
ser feita com o equipamento
desligado e com o cabo de vela
desconectado.
PORTUGUÊS
10

Atenção!
✔ Sempre que realizar qualquer
limpeza ou operação de
manutenção, assegure-se primeiro
que o motor esteja desligado e a
lâmina parada. A lâmina de corte
continua a rodar durante alguns
segundos após o motor ser
desligado.
✔ Desconecte o cabo de vela.
✔ Cuidado, não coloque as mãos ou
pés próximo ou dentro da base do
cortador.

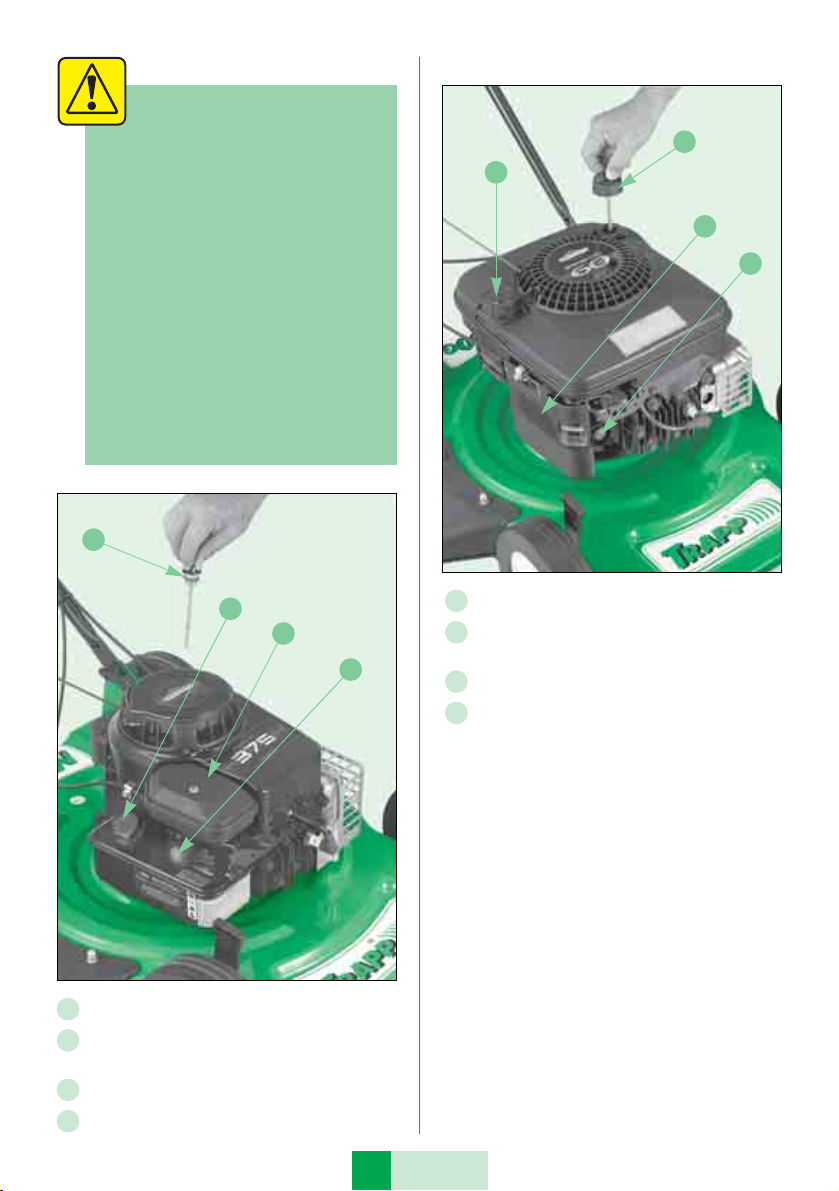

1 - Tampa do tanque de combustível
2 - Vareta medidora do nível de óleo
e local do cárter
3 - Filtro de ar
4 - Botão injetor de combustível
1 - Filtro de ar
2 - Vareta medidora do nível de óleo
e local do cárter
3 - Botão injetor de combustível
4 - Tampa do tanque de combustível
1
2
3
4
2
1
3
4
PORTUGUÊS
11

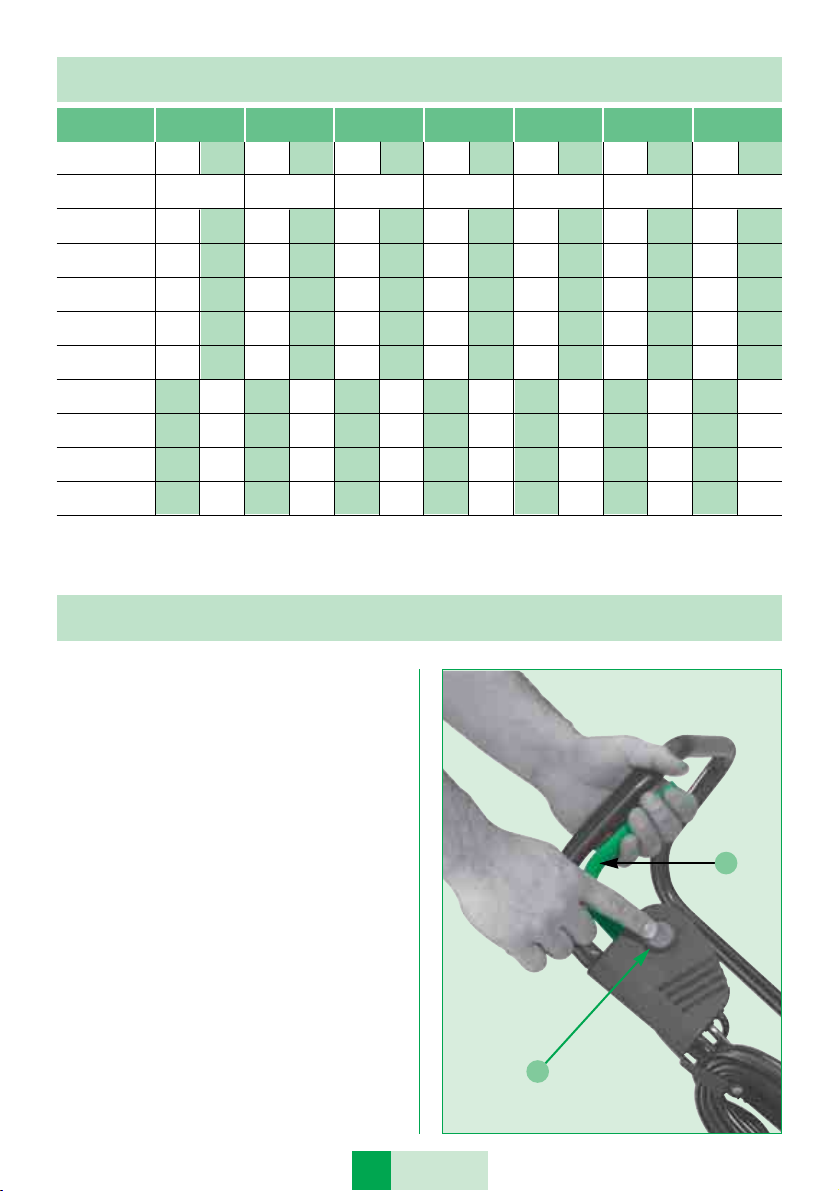

Tabela para Uso Correto da Extensão Elétrica
Obs.: Caso haja necessidade de metragem maior, favor consultar o assistente
técnico mais próximo.
Metragem
Voltagem
Potência
800 W Mon.
1050 W Mon.
1300 W Mon.
1800 W Mon.
2500 W Mon.
Voltagem
1.1/2 cv Trif.
2 cv Trif.
3 cv Trif.
110V 220V
10m
2x1
2x1
2x1,5
2x2,5
2x2,5
220V
3x2,5
3x2,5
3x2,5
Bitola Bitola Bitola Bitola Bitola Bitola Bitola
110V 220V
20m
110V 220V
30m
110V 220V
40m
110V 220V
50m
110V 220V
60m
110V 220V
70m
2x1
2x1
2x1,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x1,5
2x2,5
2x2,5
2x2,5
2x4
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x1,5
2x1,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x2,5
2x2,5
2x2,5
2x4
2x6
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x1,5
2x1,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x2,5
2x4
2x4
2x6
2x8
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x1,5
2x1,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x4
2x6
2x6
2x6
2x8
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x1,5
2x1,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x4
2x6
2x6
2x8
2x8
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x2,5
2x2,5
2x2,5
2x2,5
380V
3x2,5
3x2,5
3x2,5
2x4
2x8
2x8
2x8
2x10
220V
3x2,5
3x2,5
3x2,5
2x1,5
2x2,5
2x2,5
2x2,5
2x4
380V
3x2,5
3x2,5
3x2,5
Para Ligar e Desligar o Cortador Elétrico
✔Para evitar que o cortador seja ligado
acidentalmente, esta máquina está dotada
de um sistema de segurança que necessita
o uso das duas mãos.
✔Para ligar, pressione o botão vermelho (1)
e em seguida puxe a alavanca de
segurança (2) junto ao cabo.
✔O motor funciona somente enquanto a
alavanca de segurança (2) estiver
encostada junto ao cabo do cortador,
desligando-se automaticamente quando
esta é solta.
2
1
PORTUGUÊS
12

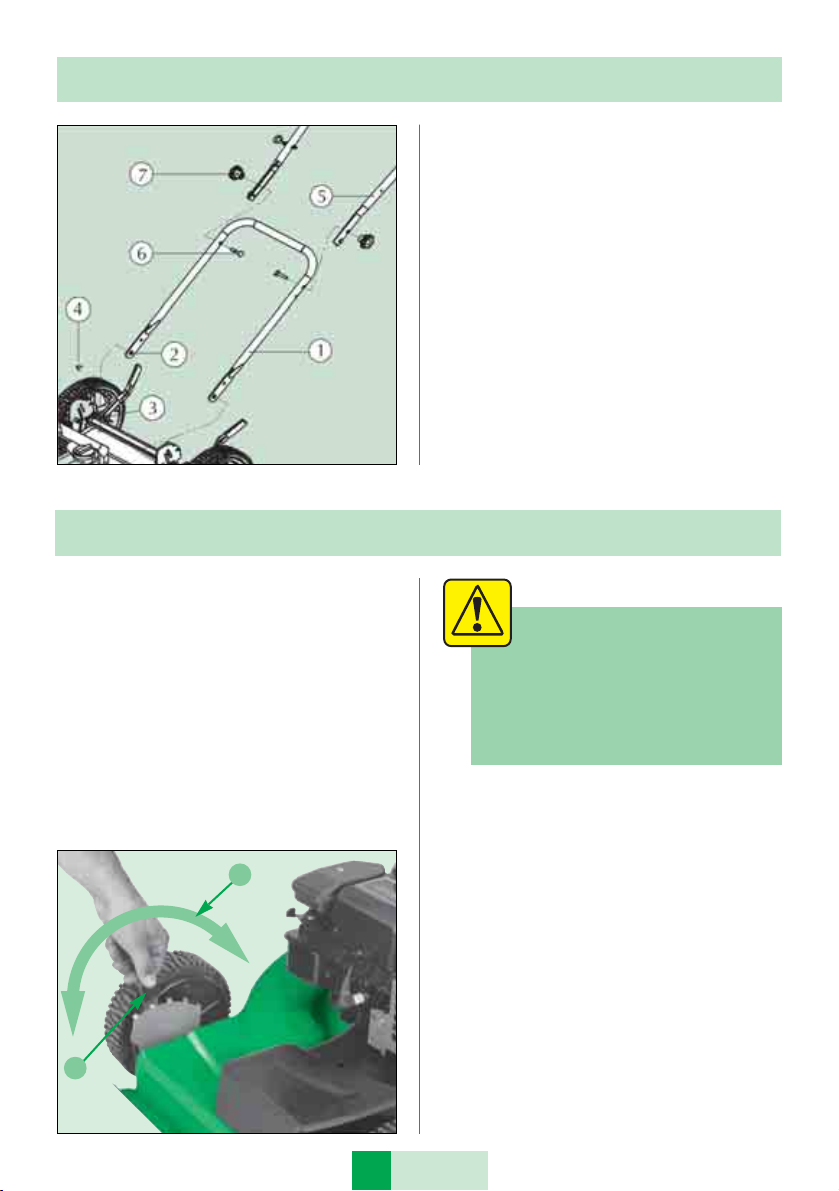

Fixação do Cabo na Base
Para a fixação do cabo na base, proceda da
seguinte forma:
Pegue o cabo inferior (1), encaixe o furo (2)
ao pino (3) do suporte. Coloque o grampo
trava (4). Em seguida, pegue o cabo superior
(5), coloque o parafuso (6) e dê aperto com a
porca borboleta (7).
Regulagem da Altura do Corte
A regulagem da altura do corte é feita da
seguinte forma:
✔Flexione a haste de regulagem na direção
da roda (1), liberando assim seu
travamento. Em seguida, mova para a
direita ou esquerda (2), de acordo com a
altura desejada.
✔São 9 posições para cortar a grama na
altura desejada e o cortador deslizar sem
esforço.
✔Para não sobrecarregar o motor, selecione
a altura de corte do seu cortador de
acordo com a altura em que se encontra o
seu gramado.
✔Para os tipos de grama utilizados no Brasil,
é recomendável mantê-los com uma altura
entre 2 e 3 cm do solo.
Caso o gramado estiver excessivamente
alto, execute 2 ou mais cortes com
diferentes regulagens de altura. Este
procedimento garantirá maior vida útil ao
seu equipamento.
✔Dependendo do modelo do seu cortador
(com recolhedor, sem recolhedor e com
saída lateral), adote um sentido de corte,
conforme ilustrações a seguir.
Atenção!
Quando for regular a altura de corte,
desligue o motor e verifique se a
lâmina de corte não está girando, antes
de realizar a regulagem.
1
2
PORTUGUÊS
13

Máquinas com recolhedor - Sentido horário.
✔Se o seu gramado estiver muito alto, evite
sobrecarregar o motor, utilizando somente
a metade da faixa de corte do seu
cortador, conforme mostra a ilustração a
seguir.
Máquinas sem recolhedor, com saída lateral -
Sentido anti-horário.
Instalação do Recolhedor
Como montar o cesto recolhedor:
Para montar o cesto recolhedor, levante a
porta traseira, segure o pegador do
recolhedor, coloque-o na posição de
operação (fig. 6) e abaixe a tampa traseira.
Importante:
Certifique-se que os ganchos em cada
lado da moldura do recolhedor estejam
montados sobre o eixo da tampa
traseira.
Figura 6
PORTUGUÊS
14

Plano de Manutenção Periódica
Horas trabalhadas
Nas primeiras 5 horas:
✔Troque o óleo do cárter.
Atenção!
Lembre-se, o equipamento deve
estar desligado e o cabo da vela
desconectado, para qualquer tipo de
manutenção.
Após cada 5 horas ou diariamente:
✔Verifique o nível do óleo.
✔Limpeza geral do equipamento.
Após cada 25 horas:
✔Troque o óleo do cárter.
✔Manutenção do filtro de ar (pág.10).
Após cada 100 horas:
✔Substitua a vela de ignição.
Como Reciclar
Retire o cesto recolhedor e insira a tampa
recicladora conforme mostra a figura 7.
Observação:
A tampa recicladora não acompanha o
produto e não está disponível para
venda.
Figura 7
PORTUGUÊS
15

✔Caso não consiga, leve a um Assistente
Técnico Autorizado TRAPP ou troque a
lâmina, que pode estar muito desgastada.
✔Utilize somente lâminas com a marca
TRAPP.
✔Recoloque a lâmina no flange,
observando o sentido de corte, com o
sentido de giro do motor.
✔Inspecione a lâmina de corte
frequentemente para verificar desgaste ou
danos como fissuras. Verifique o parafuso
que fixa a lâmina, mantendo-o sempre
apertado. Se a lâmina atingir algum
objeto, pare o cortador, desligue-o,
desconecte o plugue da tomada ou a vela
de ignição e verifique se a lâmina sofreu
danos. Peças danificadas devem ser
substituídas. Procure sempre um
Assistente Técnico Autorizado TRAPP.
Como remover a lâmina de corte
Atenção!
Antes de remover a lâmina,
desconecte o plugue da tomada ou a
vela de ignição. A lâmina tem arestas
vivas, use luvas ou um pano para
proteger as mãos.
✔A lâmina de corte é fabricada em aço
especial, com têmpera por indução na
região do corte, proporcionando maior
segurança e durabilidade.
✔Para conseguir um corte perfeito,
conserve a lâmina do seu cortador
sempre bem afiada e, por razões de
segurança, substitua a lâmina a cada 2
anos, utilizando sempre luvas adequadas
para a sua montagem e desmontagem.
✔Se o cortador de grama estiver vibrando,
desligue-o, retirando inclusive o plugue
da tomada, só então desaperte o parafuso
e remova a lâmina de corte.
✔Inspecione a lâmina com frequência para
verificar desgaste ou danos como fissuras.
Mantenha o parafuso que fixa a lâmina
sempre bem apertado.
✔Para verificar se o balanceamento está
correto, coloque uma chave de fenda no
orifício da lâmina e observe se o
equilíbrio está perfeito (fig. 8-1), caso
contrário, efetue o balanceamento através
da afiação de corte até que a retirada de
material deixe a lâmina novamente
equilibrada (fig. 8-2).
Lâmina de Corte
Figura 8
1. Drene o reservatório de combustível.
2. Levante o lado direito da máquina.
3. Utilize um pedaço de madeira para
manter a lâmina presa.
PORTUGUÊS
16

Como afiar a lâmina
Nota:
A vibração é o resultado de uma lâmina
que não está corretamente equilibrada.
Uma lâmina danificada pode causar
sérios acidentes.
1. Afie a lâmina 2 vezes por ano ou a cada
25 horas.
2. Não afie a lâmina montada na máquina.
Retire-a de acordo com as instruções no
item “Como remover a lâmina de corte”.
3. Limpe a lâmina com uma escova, sabão e
água. Verifique a existência de
rachaduras, amassados ou outros danos.
Faça a substituição se a lâmina estiver
gasta, empenada ou danificada.
4. Afie a lâmina com uma lima,
certificando-se de afiar os dois lados
igualmente.
5. Certifique-se que a lâmina está
balanceada. Utilize uma chave de fenda e
mantenha a lâmina paralela ao plano
horizontal, como mostra a figura 8. Uma
lâmina que está balanceada vai ficar
paralela ao chão, caso contrário, o lado
pesado irá girar em direção ao chão. Afie
o lado pesado até a lâmina ficar
equilibrada.
Atenção!
Mantenha sempre bem apertado o
parafuso que fixa a lâmina. Lâmina
solta pode causar sérios acidentes.
4. Retire o parafuso que prende a lâmina.
5. Verifique a lâmina de acordo com o
Manual de Instruções. Lâminas muito
desgastadas ou danificadas devem ser
substituídas.
6. Aperte a lâmina com parafusos originais.
7. Aperte os parafusos que prendem
a lâmina de corte com um torque de
3 kgf.m.
PORTUGUÊS
17

Importante!
✔Revise frequentemente o reaperto de
porcas e parafusos.
✔Evite o acúmulo de grama debaixo da
base do cortador.
✔Não limpe a máquina com água
corrente, pois pode danificar os circuitos
elétricos do motor.
✔Verifique sempre a lâmina de corte,
certifique-se de que ela está bem
balanceada e firme ao eixo do motor.
✔Quando necessário, procure a
Assistência Técnica TRAPP.
Problemas e Soluções
O motor não pega:
1. Mova a alavanca do acelerador para a
posição Fast ou Start.
2. Certifique-se que o reservatório de
combustível está cheio com gasolina
limpa. Não use gasolina velha.
3. Motor frio, pressione 3 vezes o botão
“primer” (opcional em alguns modelos).
4. Certifique-se que o cabo da vela de
ignição está conectado.
5. Existe demasiada gasolina nos cilindros do
motor. Remova e seque a vela de ignição.
Coloque a alavanca de controle na
posição Slow. Puxe o cordão de partida
lentamente várias vezes. Coloque a vela de
ignição, conecte o cabo. Dê partida no
motor.
6. Certifique-se que a alavanca retrátil do
freio está em posição de funcionamento.
7. Em modelos elétricos, certifique-se que o
plugue está ligado à rede elétrica.
O desempenho do motor é ruim:
1. Verifique a altura do corte. Aumente a
altura de corte se a grama estiver alta.
2. Verifique a parte inferior do cortador.
Limpe a grama e outros detritos no interior
do cortador.
3. Verifique o cabo de vela. Certifique-se que
o cabo está conectado.
4. Limpe as aletas de arrefecimento do motor.
5. Verifique a abertura da vela de ignição.
Calibre a abertura da vela de ignição com
uma folga de 0,76 mm.
6. Verifique o filtro de ar do motor,
mantenha-o limpo.
7. A gasolina está ruim. Esvazie e limpe o
reservatório de combustível. Encha o
tanque com combustível limpo.
Vibrações excessivas:
1. Retire a lâmina. Verifique e faça o
balanceamento se necessário. Veja as
instruções no manual.
2. Verifique a existência de fissuras ou
amassamentos na lâmina. Uma lâmina
danificada é perigosa e deve ser substituída.
3. Verifique o flange de fixação da lâmina.
Troque-o caso esteja danificado.
4. Se a vibração continuar, leve o cortador a
um Assistente Técnico Autorizado TRAPP.
A grama não é recolhida
corretamente:
1. Limpe a parte inferior do cortador.
2. Verifique se a lâmina está gasta. Retire e
afie a lâmina. Por razões de segurança,
substitua a lâmina a cada 2 anos.
3. Mova a alavanca de controle do
acelerador para a posição Fast. Verifique se
a velocidade do motor está de acordo.
A grama não está sendo cortada:
1. Verifique o ajuste da altura em cada roda.
A regulagem de altura deve ser a mesma
para cada roda.
2. Certifique-se que a lâmina está afiada.
3. Verifique se a lâmina está amassada ou
quebrada. Uma lâmina danificada é
perigosa e deve ser substituída.
PORTUGUÊS
18
