Vi ringraziamo per l’acquisto del monopattino elettrico
VELOCIPTOR ES 80W .
Vi preghiamo di leggere il manuale prima dell’utilizzo del
prodotto, e di mantenerlo in un luogo sicuro per future
consultazioni.

3
indice
Nota sul manuale ...................................................................................................4
Avvertenze.................................................................................................................5
Installazione del manubrio..................................................................................6
Aprire e ripiegare il monopattino .....................................................................7
Come ricaricare la batteria...................................................................................8
Autonomia di VELOCIPTOR ES 80W..................................................................8
Display e Comandi .................................................................................................9
Come Utilizzare il monopattino ..................................................................... 10
Speciche tecniche.............................................................................................. 10
Normativa vigente............................................................................................... 11
Informazioni agli utenti di apparecchiature domestiche ...................... 12
Garanzia................................................................................................................... 13

4
Questo manuale fornisce all’utente una descrizione delle caratteristiche e
del funzionamento del veicolo.
L’utilizzo del veicolo avviene sotto l’esclusiva responsabilità del conducente
che, dopo aver letto e compreso il presente manuale, e dopo aver richiesto
al venditore e/o al produttore gli eventuali chiarimenti ritenuti necessari,
considera sé stesso idoneo dal punto di vista psico-sico all’utilizzo del vei-
colo.
Il produttore declina qualsiasi responsabilità per danni di qualsiasi genere
ed entità causati a persone o cose in conseguenza dell’uso del veicolo.
Il produttore si riserva il diritto di apportare modiche al manuale e al pro-
dotto senza preavviso.
Dati del caricabatteria incluso
Fabbricante: Shenzhen Xin Heng Tyco Electronics Co., Ltd.
Modello: XHK-916-42015
Tensione e frequenza di ingresso: 100-240V ~50/60 Hz 2 A max
Tensione e corrente di uscita: 42 V 1,5 A
Potenza di uscita: 63 W
Rendimento medio attivo: 87,03 %
Potenza assorbita nella condizione a vuoto: 0,47 W
Nota sul manuale

5
• Utilizzare solo l’alimentatore fornito in dotazione.
• L’utilizzo di VELOCIPTOR ES 80W da parte dei minori deve sempre essere super-
visionato da un adulto.
• Non guidare VELOCIPTOR ES 80W con più persone sulla pedana, in quanto po-
trebbe causare la perdita di controllo del mezzo.
• Non utilizzare VELOCIPTOR ES 80W in situazioni pericolose per la vostra sicurez-
za personale e per quella delle persone a voi vicine.
• Non utilizzare il veicolo dopo aver bevuto alcolici, assunto sostanze eccitanti
o psicotrope che possono alterare lo stato emotivo, le capacità sensoriali e la
padronanza dei movimenti.
• Utilizzare sempre un abbigliamento adatto che non sia d’intralcio nei movimen-
ti e scarpe basse (possibilmente scarpe sportive con supercie d’appoggio in
gomma non liscia) che assicurino la necessaria aderenza e stabilità.
• Come accade con qualsiasi mezzo di locomozione, l’uso di VELOCIPTOR ES 80W
comporta il rischio di infortuni per chi lo utilizza e per le altre persone vicine, in
conseguenza di cadute o urti accidentali. È necessario dunque indossare sem-
pre protezioni adeguate (come casco da ciclista, ginocchiere, gomitiere, ) e pre-
stare la massima attenzione per non recare danni a persone e cose.
• VELOCIPTOR ES 80W non è un giocattolo.
• Non è consentito l’utilizzo di VELOCIPTOR ES 80W in presenza di acqua stagnan-
te, pozzanghere o condizioni atmosferiche avverse (come pioggia, neve o grandi-
ne). Utilizzare VELOCIPTOR ES 80W in ambienti asciutti per evitare danni al moto-
re e ai circuiti elettrici.
• Non provare a disassemblare il prodotto o le sue parti. Qualsiasi intervento di
riparazione deve essere eseguito da personale autorizzato, in conformità alle
condizioni di garanzia.
• Prima di pulire il dispositivo, scollegare l’alimentazione. Per la pulizia utilizzare
un panno appena inumidito con acqua o con una soluzione adatta alla pulizia
di simili dispositivi. Non usare alcol o benzene. Al termine, asciugare subito con
un panno morbido.
• Prima di utilizzare VELOCIPTOR ES 80W è necessario installare il manubrio sul
telaio principale del veicolo.
• Controllare periodicamente il corretto serraggio di tutte le viti presenti, di ve-
ricare l’assenza di gioghi su manubrio e parti meccaniche e il funzionamento
delle luci anteriori/posteriori
Avvertenze

6

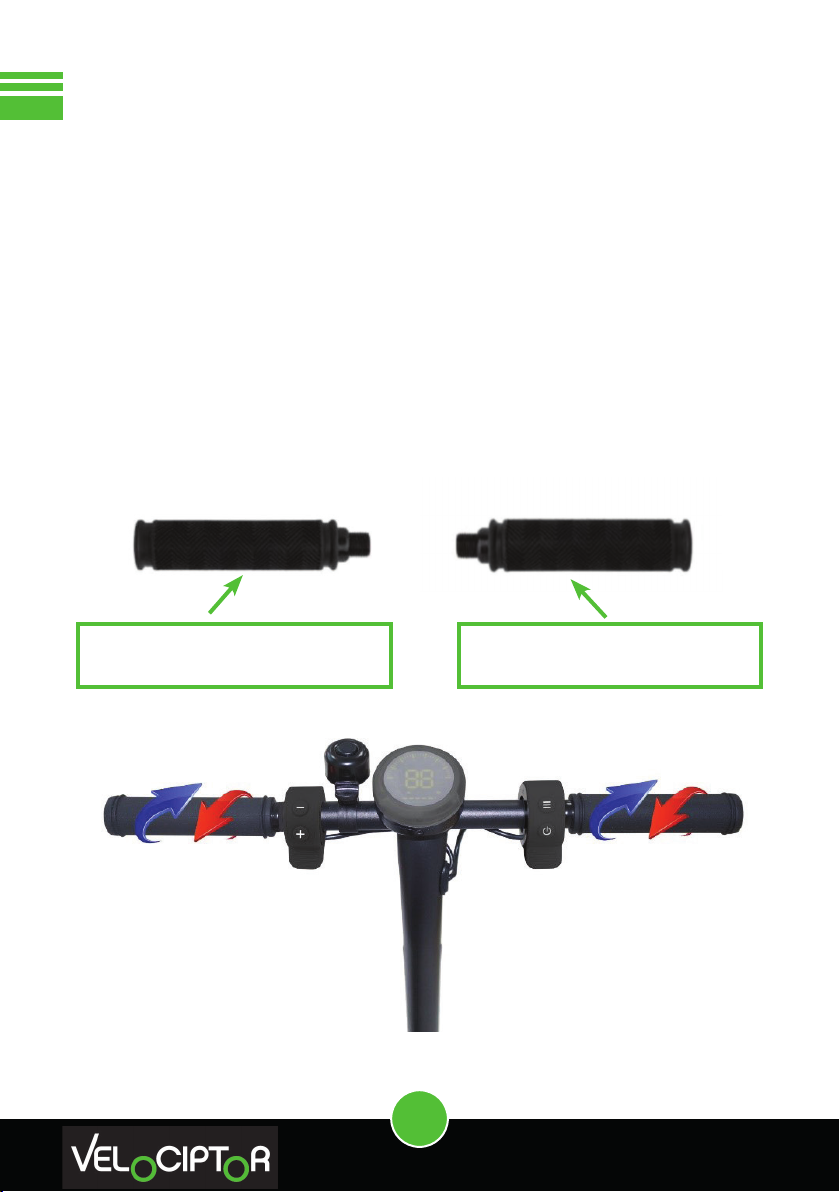

1. Prima di utilizzare VELOCIPTOR ES 80W, è necessario assemblare le
manopole del manubrio sul telaio principale del veicolo. Prima di tutto,
estrarre dalla scatola il telaio del veicolo. Inserire la parte lettata della
prima manopola (destra o sinistra) nel rispettivo foro ai lati del tela-
io. Quindi, tenendo fermo il telaio principale, avvitare in senso orario o
antiorario (vedi immagini sotto) no a che la parte lettata della mano-
pola è completamente inserita sul supporto del manubrio.
2. Girare le impugnature del manubrio e controllare attentamente tutti i
componenti per assicurarsi che lo sterzo sia installato correttamente e
che tutte le parti di collegamento siano sicure e perfettamente funzio-
nanti
installazione del manubrio
Manopola destra
Avvitare in senso orario
Manopola sinistra
Avvitare in senso antiorario

7
Aprire e ripiegare il monopattino

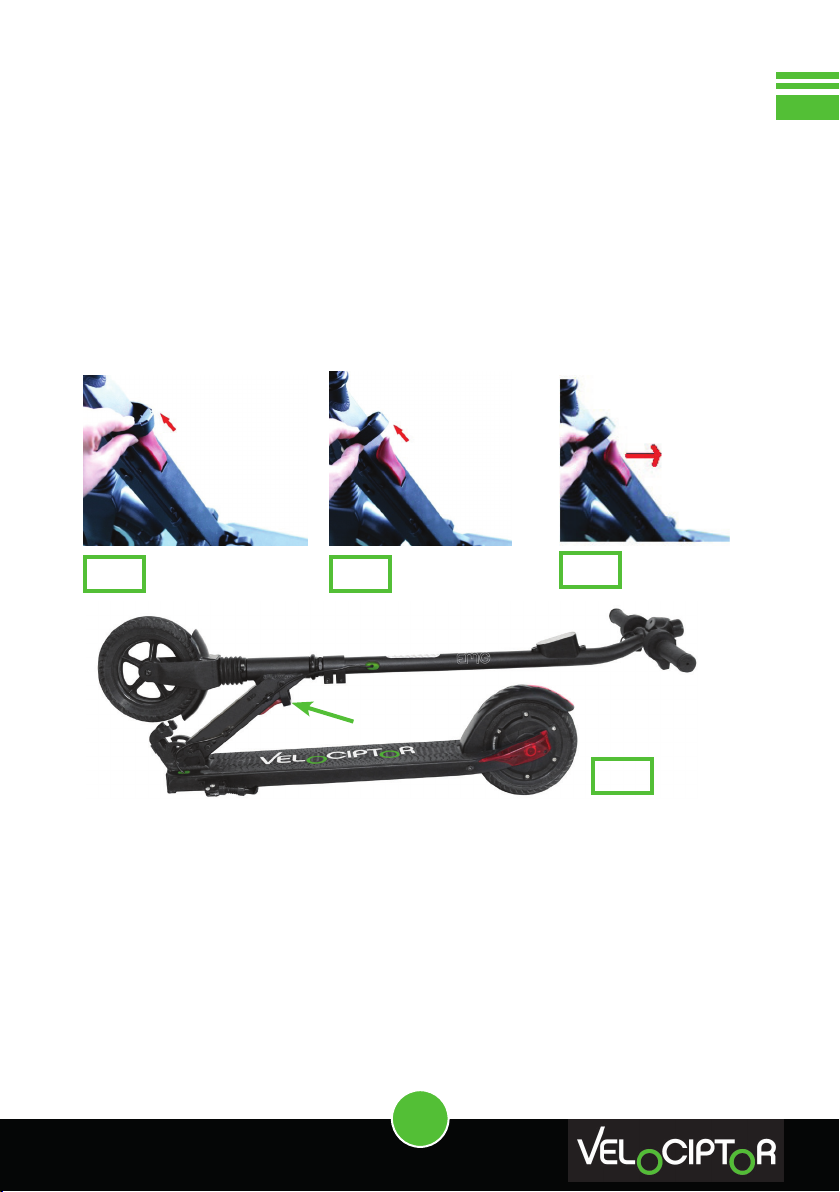

Come ripiegare VELOCIPTOR ES 80W
1. Spingere il blocco di sicurezza verso l’alto (è situato sulla parte bassa del tubo
di supporto del manubrio) come indicato in Fig 1 e 2, quindi tirare la chiusura
di sblocco rossa come indicato dalla freccia in basso, Fig 3, spingendo in avanti
(verso la ruota anteriore) il tubo di supporto del manubrio al ne di facilitare
lo sgancio;
2. Accompagnare il tubo del manubrio verso la ruota posteriore no a
sentire il click di aggancio, vedi Fig 4;
3. Èorapossibile trasportareilmonopattino,afferrandoil tubo di supportodelmanubrio
Come aprire VELOCIPTOR ES 80W
1. Con il monopattino chiuso come da Fig 4 sganciare il manubrio, spingen-
do il blocco di sicurezza verso l’alto situato sulla parte bassa del tubo di supporto
del manubrio, come indicato in Fig 1 e 2, quindi tirare la chiusura di sblocco rossa
come indicato dalla freccia in basso, Fig 3;
2. Portare il tubo del manubrio in posizione verticale facendo attenzione a tenere
la pedana ferma;
3. VELOCIPTOR ES 80W sarà correttamente aperto non appena si sentirà
lo scatto del tubo del manubrio in posizione;
Fig 1 Fig 2 Fig 3
Fig 4

8
Come ricaricare la batteria
Per ricaricare la batteria è sufficiente in-
serire il caricatore nello spazio sotto la
pedana come mostrato nell’illustrazione.
NOTA: la batteria deve essere cari-
cata ogni 30 giorni, anche in caso di
mancato utilizzo del monopattino;
se la batteria non viene caricata re-
golarmente, perderà ecienza no
alla completa scarica; in tal caso, non
potremo riconoscere la garanzia sul
prodotto.
Autonomia di VELOCIPTOR ES 80W
La distanza massima percorribile con una singola carica della batteria è di circa 18
Km. Tuttavia questo valore deve essere considerato indicativo poiché può essere in-
uenzato da numerosi fattori.
Tra i fattori che maggiormente possono incidere sull’autonomia della batte-
ria sono inclusi i seguenti:
• Peso trasportato: a parità di altre condizioni, un peso trasportato
maggiore comporterà una riduzione dell’autonomia della batteria.
• Supercie: le superci piatte e scorrevoli sono meno dispendiose per
la batteria rispetto ai terreni irregolari, con pendenze o che presenta-
no un attrito consistente.
• Velocità e stile di guida: un’andatura con frequenti accelerazioni e
frenate scaricherà la batteria più velocemente rispetto ad un’andatura
regolare e uniforme.
• Corretto uso e manutenzione della batteria: una corretta gestione
dei cicli di carica e scarica della batteria (vedi paragrafo“Ricarica della
batteria”) contribuirà a mantenere più a lungo la piena ecienza della
batteria e a ritardarne il naturale decadimento.

9

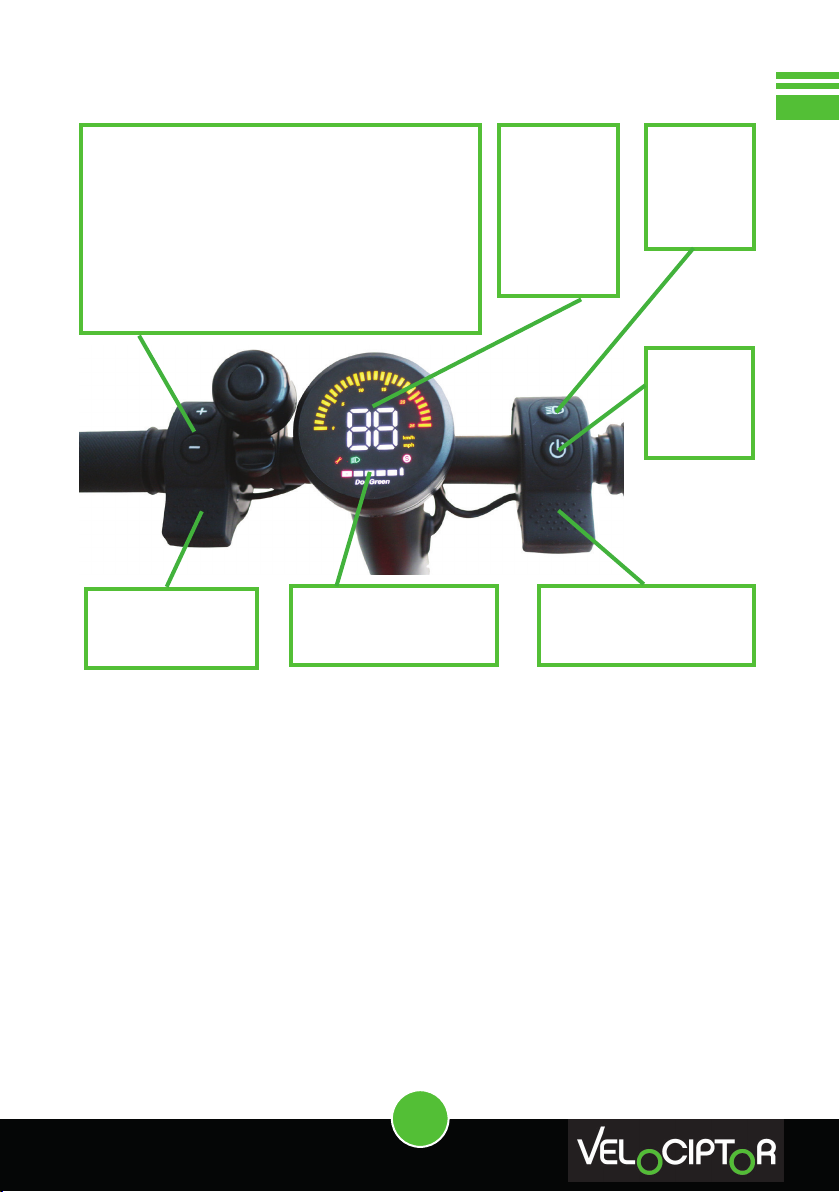

PULSANTI
Accendere e spegnere VELOCIPTOR ES 80W
Per accendere e spegnere , premere il pulsante on/o per circa tre (3s) secondi.
Accendere la luce LED anteriore e posteriore
VELOCIPTOR ES 80W è dotato di luci a LED anteriori e posteriori.
Premere il pulsante luci per accendere / spegnere entrambe le luci a LED . Nota: il
LED anteriore è a luce bianca mentre il LED posteriore è a luce rossa fissa. Premere
la leva del freno per far lampeggiare la luce posteriore a LED
Attivare / disattivare livello di velocità
Per impostare il livello di velocità massima utilizzare i tasti identicati con
“+” e “-”:
In modalità ECO (6 Km/h), l’indicatore “S” sul Display è spento; in modalità
Drive (20 Km/h), l’indicatore “S” appare su sfondo bianco; in modalità Sport
(25 Km/h), l’indicatore“S”appare su sfondo rosso.
Display e comandi
Indicatori
livello velo-
cità Km/h
Tasti (+ -) per la regolare la velocità:
• ECO:
Velocità limitata a 6 Km/h massima
• D (Drive):
Velocità massima circa 20 Km/h
• S (Sport):
Velocità massima circa 25Km/h
Indicatori LED livello
batteria
Pulsante
on/o
Pulsante
Luci
Leva acceleratore
Leva del freno

10
Telaio in alluminio con portata massima di 120 Kg
Ripiegabile
Ruote a nido d’ape da 8 pollici
Potenza del motore 350 W
3 livelli di velocità: ECO 6 Km/h, Drive 20 Km/h, Sport 25 Km/h
Batteria al litio 36 V 5Ah ricaricabile in circa 4 ore
Display a colori integrato
Ammortizzatore frontale
Luci Led frontale e posteriore
Pratico cavalletto laterale
Specifiche tecniche
Accendere il motore, premendo il pulsante di accensione.
Salire sul monopattino e assicurarsi che il cavalletto sia in posizione di chiu-
sura; agire dolcemente sulla leva dell’acceleratore in modo da avviare il mo-
tore elettrico.
Per frenare, rilasciare l’acceleratore, in modo da far agire il freno motore,
oppure, per frenate più brusche, utilizzare la leva del freno posteriore.
Peso circa 11 Kg
Alimentatore incluso
INPUT 100-240 V ~ 50/60 Hz
OUTPUT 42 V 1,5 A
Come Utilizzare il monopattino

11
estratto della Normativa vigente
La circolazione dei monopattini elettrici per eetto dell’equiparazione ai velocipedi non e’ soggetta
a particolari prescrizioni relative all’omologazione, approvazione, immatricolazione, targatura e co-
pertura assicurativa.
I monopattini elettrici possono essere fatti circolare su strade urbane con limite di velocità di 50
Km/h ove e’ consentita la circolazione dei velocipedi e su strade extraurbane solo all’interno della
pista ciclabile. Su strade urbane permane l’obbligo che impone di utilizzare le piste ciclabili ove pre-
senti.
I conducenti di monopattini elettrici:
• Non possono superare i 20 Km/h quando circolano sulla careggiata e i 6 Km/h quando circolano nelle aree
pedonali.
• Devono procedere su un’unica la in tuti i casi in cui le condizioni della circolazione lo richiedano e comunque
mai aancati in numero superiore a due.
• Se minori devono indossare idoneo casco protettivo.
• Devono avere libero l’uso delle braccia e delle mani e reggere il manubrio sempre con entrambe le mani salvo
che non sia necessario segnalare la manovra di svolta.
• Devono essere in grado in ogni momento di vedere liberamente davanti a se, ai due lati e compiere con la mas
sima libertà le manovre necessarie.
• Devono indossare il giubbotto o le bretelle retroriettenti ad alta visibilità da mezz’ora dopo il tramonto, duran
te tutto il periodo dell’oscurità e di giorno, qualora le condizioni atmosferiche richiedano l’illuminazione.
• Non possono trasportare altre persone, oggetti o animali, trainare veicoli, condurre animali e farsi trainare da
un altro veicolo.
Per circolare su strada il monopattino non deve essere dotato di posto a sedere per l’utilizzatore
perché’ destinato ad essere utilizzato con postura in piedi.
Per circolare su strada il monopattino deve essere dotato di limitatore di velocità che non consenta
agli stessi di superare i 20 km/h quando circolano sulla carreggiata delle strade ed i 6 km/h quando
circolano nelle aree pedonali.
Per circolare su strada il monopattino deve essere dotato di campanello per le segnalazioni acusti-
che.
Nell’ambito della sperimentazione della circolazione su strada, i monopattini possono essere condot-
ti solo da maggiorenni, oppure da maggiori di 14 anni con obbligo di utilizzo di idoneo casco.
Per quanto non espressamente richiamato dalle nuove norme, considerato che i monopattini elettri-
ci sono equiparati ai velocipedi e quindi sono considerati veicoli, troveranno applicazione le norme
di comportamento di carattere generale previste dal codice della strada.
Fonte: Ministero dell’Interno – Dipartimento pubblica sicurezza
Vericare sempre eventuali aggiornamenti delle norme o normative speciche emesse da enti locali.
S. E. & O.
Il produttore declina qualsiasi responsabilità in caso di danni a persone o cose occorsi in
conseguenza dell’utilizzo del prodotto.

12
ai sensi del Decreto Legislativo N° 49 del 14 Marzo
2014 “Attuazione della Direttiva 2012/19/UE sui ri-
uti di apparecchiature elettriche ed elettroniche
(RAEE)”.
Il simbolo del cassonetto barrato riportato sull’apparec-
chiatura indica che il prodotto alla ne della propria vita
utile deve essere raccolto separatamente dagli altri riu-
ti. L’utente dovrà, pertanto, conferire l’apparecchiatura
integra dei componenti essenziali giunta a ne vita agli
idonei centri di raccolta dierenziata dei riuti elettronici
ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’ac-
quisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a
uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a
25 CM. L’adeguata raccolta dierenziata per l’avvio successivo dell’apparec-
chiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambienta-
le compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente
e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparec-
chiatura. Lo smaltimento abusivo del prodotto da parte dell’utente com-
porta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto
Legislativo N° 49 del 14 Marzo 2014.
informazioni agli utenti
di apparecchiature domestiche
Il prodotto funziona con batterie che rientrano nella di-
rettiva europea 2013/56/CE e che non possono essere
smaltite con i normali riuti domestici.
Informarsi sulle direttive locali relative alla raccolta dif-
ferenziata delle batterie: un corretto smaltimento per-
mette di evitare conseguenze negative per l’ambiente e
la salute. La batteria non può essere rimossa dall’utente.
ASSISTENZA TECNICA
L’assistenza tecnica sul prodotto è garantita da:
Trevi S.p.a. Assistenza Tecnica
Via Raibano 40, 47853 Coriano (Rimini) Italia
Tel.: [phone]
Web:
www.velociptor.it
www.emgmobility.it

13
Garanzia
1. La garanzia entra in vigore alla data del documento scale e copre difetti di fab-
bricazione e conseguenti guasti sorti durante il periodo di validità della garanzia.
2. In caso di guasto dell’apparecchio, per chiedere assistenza l’acquirente potrà
rivolgersi al rivenditore presso cui ha acquistato il prodotto oppure a:
centro Trevi S.p.a. Assistenza Tecnica, Via Raibano 40, 47853 Coriano (Rimini)
Italia - Tel.: [phone] | Web: www.velociptor.it / www.emgmobility.it
3. Anché sia valida la garanzia, l’acquirente dovrà esibire al rivenditore o al pro-
duttore una prova d’acquisto valida del prodotto per cui intende chiedere assistenza
(fattura o scontrino scale in cui siano indicati espressamente un codice identicati-
vo e la descrizione del prodotto), insieme al presente certicato di garanzia.
4. Non sono coperte da garanzia le parti esterne dell’apparecchio, componenti e
accessori acquistati separatamente, parti e componenti che per loro natura sono
soggetti a usura, logorio, decadimento, e necessitano pertanto di periodica manu-
tenzione e/o sostituzione (ad esempio cavi d’alimentazione, alimentatori/
caricabatteria, batterie, ruote, custodie, ecc…).
La garanzia non copre i danni diretti e indiretti, subiti dall’utilizzatore o da terzi,
derivanti da urti e cadute (anche accidentali), cattivo uso da parte dell’utente, utiliz-
zo in ambiente non idoneo, altri componenti, agenti atmosferici, sbalzi di tensione,
incendi. La garanzia non copre quei difetti estetici marginali che hanno un eetto
trascurabile sul valore o sulla funzionalità del prodotto. Fatto salvo quanto prescrit-
to nella altre parti del presente certicato, la garanzia decade automaticamente nei
seguenti casi:
a) se il numero di serie dell’apparecchio viene rimosso, modicato o reso irriconoscibile;
b) in caso di manomissione, alterazione, sostituzione, riparazione, tentata riparazione,
disassemblaggio (anche parziale) del prodotto eettuati da personale non autorizzato;
c) in caso di manomissione o altra violazione dell’integrità dei sigilli di garanzia posti sul prodotto;
d) in caso di utilizzo non conforme alla normativa vigente<applicabile al prodotto
oggetto della garanzia.
È altresì escluso il riconoscimento di danni diretti e indiretti di qualsiasi natura a
persone e cose derivanti direttamente o indirettamente da una o più cause di esclu-
sione citate in questo paragrafo.

14
Garanzia
5. La mera autorizzazione all’invio del prodotto presso il centro assistenza non im-
plica che il difetto sia stato riconosciuto coperto da garanzia con conseguente ripa-
razione gratuita del prodotto. Il prodotto deve essere spedito all’interno della con-
fezione originale, o in altra confezione idonea, e in ogni caso inserito in un imballo
protettivo che sia idoneo ad una spedizione tramite corriere o servizio postale. La
merce, no alla consegna al centro assistenza, viaggia a rischio del mittente. La ga-
ranzia non copre eventuali danni sopraggiunti durante il trasporto no al centro as-
sistenza. Il centro assistenza si riserva il diritto di vericare i presupposti di validità
della garanzia al momento della ricezione del prodotto. Per richieste di assistenza in
garanzia che, in seguito ad accertamento da parte del personale di assistenza auto-
rizzato, dovessero rivelarsi infondate per assenza di reali difetti ovvero per assenza
di difetti coperti da garanzia, verranno addebitate al cliente tutte le spese sostenute
per la riparazione,la verica e i controlli sulle unità prive di difetti coperti da garan-
zia. Al cliente verranno addebitate altresì tutte le spese di trasporto.
6. Qualora si proceda alla sostituzione di parti o componenti in garanzia, le parti
rimosse e sostituite diverranno proprietà del centro assistenza. Nel caso in cui la ri-
parazione non sia materialmente possibile, oppure risulti eccessivamente onerosa
in rapporto al valore del prodotto, questo potrà essere sostituito con un prodotto
di caratteristiche tecniche equivalenti o superiori.
7. Il produttore non è responsabile per eventuali danni o perdite derivanti dal man-
cato utilizzo di un prodotto in riparazione, né per eventuali danni o perdite derivanti
dal cattivo funzionamento del prodotto o di alcune sue parti.
8. Il periodo di validità della garanzia sulle batterie (ove presenti) è di 6 mesi dall’acquisto.
9. Il periodo di validità della garanzia per i consumatori, cioè coloro che acquistano
per scopi estranei alla propria attività professionale o imprenditoriale, è disciplina-
to dal Decreto Legislativo 2 febbraio 2002, n.24. - artt. 1519-bis e seguenti c.c. - (2
anni dalla consegna alle condizioni di legge). Per gli acquirenti che acquistano con
partita IVA per scopi inerenti alla propria attività professionale, varranno invece le
garanzie di legge di cui agli articoli 1490 e seguenti c.c.m (1 anno dalla consegna alle
condizioni di legge).

15
user guide
es 80w SKILL

16
Thank you for purchasing the electric scooter
VELOCIPTOR ES 80W
Please read the manual before using the product, and
keep it in a safe place for future reference.

17
index
Note on the user guide ..................................................................................... 18
Warnings ................................................................................................................. 19
Installation of the handlebar............................................................................ 20
Open and fold the scooter .............................................................................. 21
How to charge battery ...................................................................................... 22
Autonomy of VELOCIPTOR ES 80W ............................................................... 22
Display...................................................................................................................... 23
How to use the scooter .................................................................................... 24
Technical specications .................................................................................... 24
Current legislation in Italy ................................................................................ 25
Information to users of household appliances ......................................... 26
Warranty .................................................................................................................. 27

18
This manual provides the user a description of the characteristics and ope-
ration.
The use of the vehicle is the sole responsibility of the driver who, after re-
a-ding and understanding this manual, and after asking the seller and / or
the manufacturer for any clarications deemed necessary, considers him-
self suitable from a psychological and physical point of view to the use of
the vehicle.
The manufacturer declines any responsibility for damages of any kind and
entity caused to people or things as a result of using the vehicle.
The manufacturer reserves the right to make changes to the manual and
the product without prior notice.
Note on user guide
INCLUDED CHARGER DATA
• Manufacturer: Shenzhen Xin Heng Tyco Electronics Co., Ltd.
• Model: XHK-916-42015
• Input voltage and frequency: 100-240V ~ 50/60 Hz 2 A max
• Output voltage and current: 42 V 1.5 A
• Output power: 63 W
• Average active yield: 87.03%
• Power absorbed in the no-load condition: 0.47 W

19
• Use only the supplied power adapter.
• The use of VELOCIPTOR ES 80W by minors must always be supervised by
an adult.
• Do not drive VELOCIPTOR ES 80W with more than one person on the pla
tform, as it may cause loss of control of the vehicle.
• Do not use VELOCIPTOR ES 80W in dangerous situations for your personal
sa-fety and that of those close to you.
• Do not use the vehicle after drinking alcohol, taking exciting or psychotro
pic substances that can alter the emotional state, the sensory abilities and
the ma-stery of the movements.
• Always use suitable clothing that does not hinder your movements and
flat sho-es (possibly sports shoes with a non-smooth rubber surface) that
ensure the necessary grip and stability.
• As any means of locomotion, the use of VELOCIPTOR ES 80W carries the
risk of injury for those who use it and for other people nearby, due to ac
cidental falls or impacts. It is therefore necessary to always wear adequa
te protections (such as a bicycle helmet, knee pads, elbow pads) and pay
the utmost attention not to damage people and things.
• VELOCIPTOR ES 80W is not a toy.
• VELOCIPTOR ES 80W has a degree of resistance to water and dust (Water
& Dust Proof) which makes its use possible in the presence of accidental
and non-persistent splashes. Therefore it is not allowed to use VELOCIP
TOR ES 80W in the presence of stagnant water, puddles or adverse wea
ther conditions (such as rain, snow or hail). Use VELOCIPTOR ES 80W in
dry environments to avoid damage to the motor and electrical circuits.
• Do not try to disassemble the product or its parts. Any repairs must be
carried out by authorized personnel, in compliance with the warranty con
ditions.
• Before cleaning the device, disconnect the power supply. To clean, use a
cloth slightly moistened with water or a solution suitable for cleaning such
devices. Do not use alcohol or benzene. When finished, dry immediately
with a soft cloth.
• Periodically check the correct tightening of all the screws, in order to
check the absence of yokes on the handlebars and mechanical parts, and
the functioning of the front/rear lights.
warnings

20
installation of the handlebar
1. Before using VELOCIPTOR ES 80W, it is necessary to assemble the
handlebar knobs on the main frame of the vehicle. First of all, take
the vehicle chassis out of the box. Insert the threaded part of the rst
knob (right or left) in the respective hole on the sides of the frame.
Then, holding the main frame still, screw clockwise or counterclockwi-
se (see images below) until the threaded part of the knob is comple-
tely inserted on the handlebar support.
2. Turn the handlebar grips and carefully check all the components to
make sure that the steering is installed correctly and that all the con-
necting parts are safe and fully functional
Right knob
Screw clockwise
Left knob
Screw counterclockwise
