U-Line H-10242 User manual

PAGE 1 OF 9 0323 IH-10242
PNEUMATIC ADJUSTABLE
HEIGHT DESK
1-800-295-5510
uline.com
H-10242, H-10243,
H-10244
NOTE: Count and inspect all pieces before
disposing of any carton or packing materials.
#DESCRIPTION QTY
1Channel 1
2Leg 2
3 Leg Screw, 6 x 12 mm 16
4Side Frame 2
5Tabletop 1
6 Wood Screw, 4.8 x 16 mm 18
7Lever 1
8Foot 2
9 Foot Screw, 8 x 65 mm 8
10 Glide 4
1. Remove the two
plastic protectors
on the sides of the
channel (1).
(See Figure 1)
2. For easier assembly, place channel (1) on a raised
surface, such as a table. Insert metal rod located
inside of channel (1) into the mechanism opening
on the top of the leg (2). Repeat this step on the
opposite side. (See Figure 2)
NOTE: If it is difficult to insert the rod into the
mechanism opening on the top of the leg:
• Align the arrow on the mechanism with
the screw. If metal rod will not insert into
mechanism opening on top of leg, press
center mechanism lever and rotate metal
rod to align arrow with screw on top of metal
rod. (See Figure 2)
• If still experiencing
difficulty inserting
the rod into the
mechanism opening,
slowly press down on
top of leg to turn
mechanism opening.
As opening turns,
push rod into opening
until it is inserted fully.
(See Figure 3)
ASSEMBLY
1
Plastic Protector
Figure 1
Figure 2
2
Center Mechanism Lever
1
Phillips Head
Screwdriver
Drill Allen Wrench
(included)
TOOLS NEEDED
Two Person Assembly
Recommended
Figure 3
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0323 IH-10242

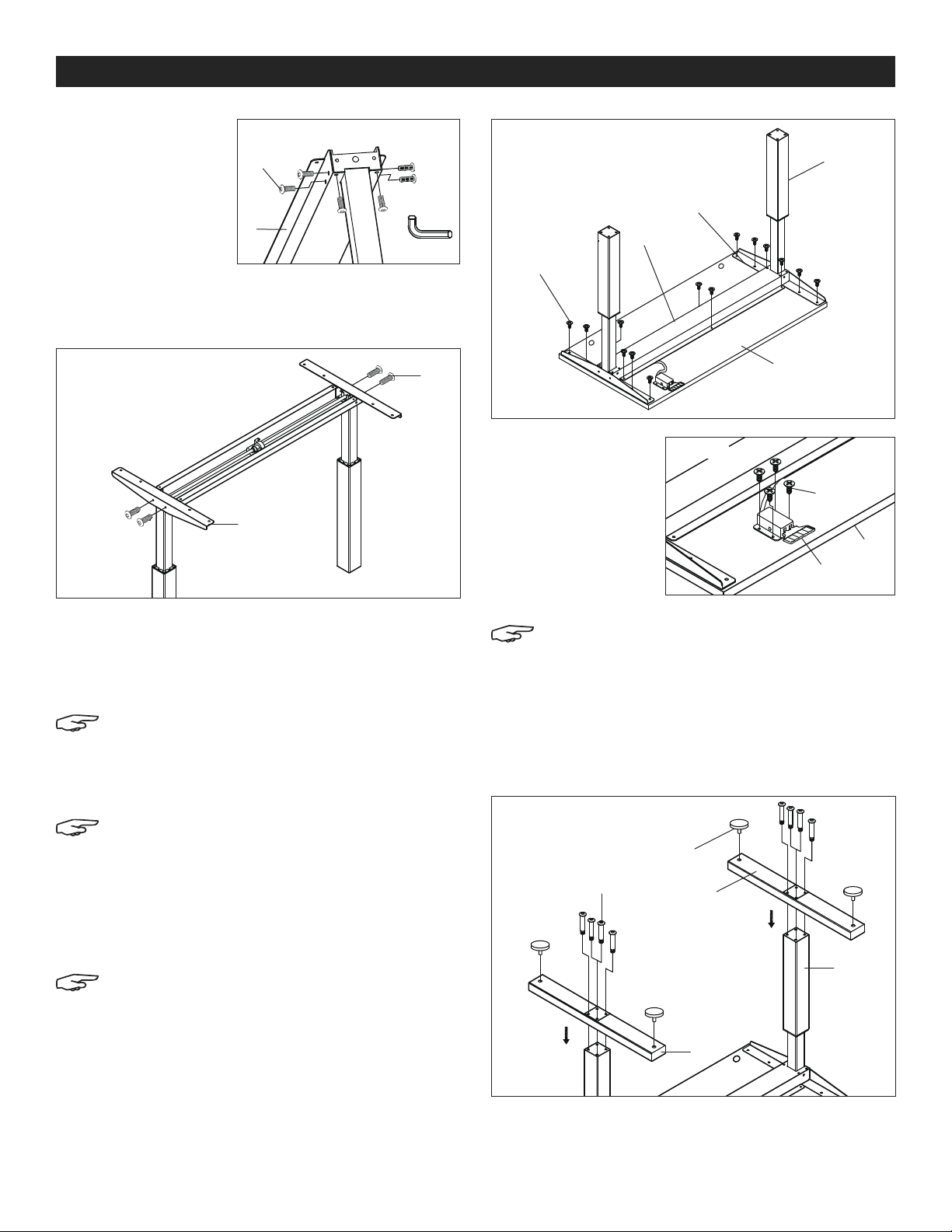

ASSEMBLY CONTINUED
3. Insert six leg screws
(3) into the sides
and underside
of the channel
(1). Tighten using
the Allen wrench.
Repeat on opposite
side. (See Figure 4)
4. Attach the side frames (4) to each end of channel
using four leg screws (3). Tighten with the Allen
wrench. (See Figure 5)
5. Place the tabletop (5) upside down on a clean,
smooth, non-marring surface to prevent scratching.
6. Place frame on tabletop (5). Adjust position of frame
so that it is centered on the tabletop. (See Figure 6)
NOTE: Frame is designed to fit tabletops that
are 24" or 30" wide. For 30" wide tabletops, side
frames will be approximately 3" from front and
back edges of tabletop. Figure 6 shows a 24"
tabletop (5).
NOTE: Lever (7) should be on front of tabletop,
opposite of the two grommet holes. Back of
tabletop has two grommet holes. Front of
tabletop is the opposite side.
7. Attach the side frames (4) and the channel (1) to
tabletop (5) using the drill and 14 wood screws (6).
(See Figure 6)
NOTE: Tabletop does not include pre-drilled
holes. Drill wood screws directly into tabletop
to attach base.
8. Place lever (7) so
that the handle is
flush with the front
edge of table top
(5). Attach using the
drill and four wood
screws (6).
(See Figure 7)
NOTE: The lever will be located on the right side
of the table when flipped onto its feet.
9. Attach foot (8) to leg (2) using four foot screws (9).
Tighten using Allen wrench. Repeat on opposite side.
(See Figure 8)
10. Insert glides (10) into holes on bottom of feet (8).
(See Figure 8)
3
1
Figure 4
7
5
6
Figure 7
Figure 6
5
6
1
4
2
Figure 5 3
4
Figure 8
9
8
10
8
2

PAGE 3 OF 9 0323 IH-10242
TROUBLESHOOTING
OPERATING ISSUE RECOMMENDATIONS
Legs are unusually noisy. The table has two-stage legs that produce more noise
when one leg extends into the other.
To reduce noise, apply silicon lubricant to legs.
Rod will not fit into leg mechanism. Slowly press down on top of leg to turn mechanism
opening. As opening turns, push rod into opening until it
is inserted fully.
Two or three person assembly is highly recommended.
OPERATION
ASSEMBLY CONTINUED

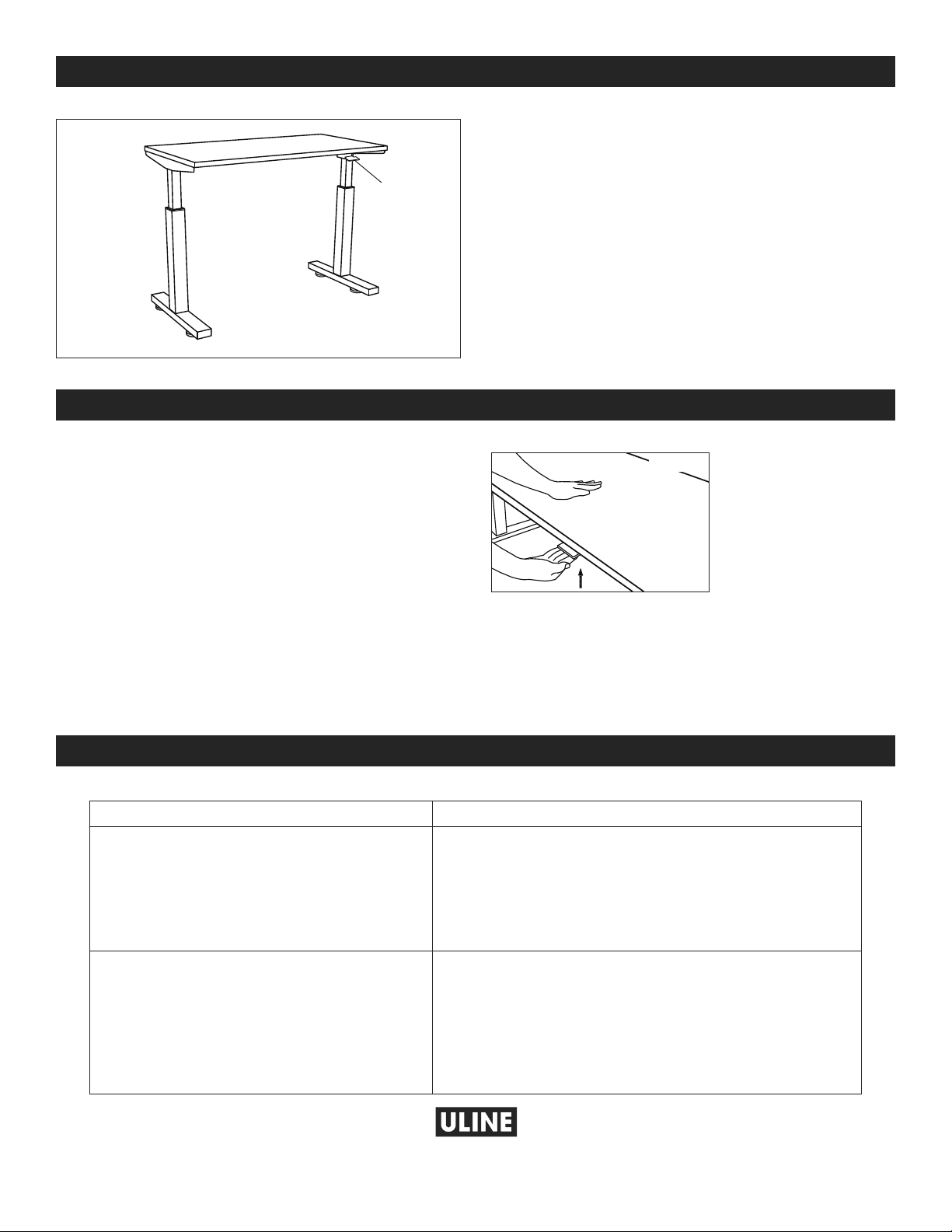

PNEUMATIC HEIGHT ADJUSTMENT
• When raising/lowering table, use one hand to
support the center of top and the other hand to lift
lever. (See Figure 10)
• To raise table height, lift lever. Table will move up
gradually. Release lever when desired height is
reached.
• To lower table, lift lever and with one hand push
the center of the tabletop downward. Release lever
when desired height is reached.
Figure 10
1
-800-295-551
0
uline.com
11. Table is now fully assembled. With second person,
carefully flip the table onto its feet. (See Figure 9)
Figure 9
Lever

PAGE 4 OF 9 0323 IH-10242
ESCRITORIO DE ALTURA
AJUSTABLE NEUMÁTICO
800-295-5510
uline.mx
H-10242, H-10243,
H-10244
NOTA: Cuente e inspeccione todas las piezas
antes de desechar cualquier caja o material
de empaque.
#DESCRIPCIÓN CANT.
1Canal 1
2Pata 2
3 Tornillo para Pata, 6 x 12 mm 16
4Armazón Lateral 2
5Cubierta 1
6 Tornillo para Madera, 4.8 x 16 mm 18
7Palanca 1
8Base 2
9 Tornillo de Base, 8 x 65 mm 8
10 Tapa 4
1. Retire los dos
protectores de
plástico en los
lados del canal (1).
(Vea Diagrama 1)
2. Para facilitar el ensamble, coloque el canal (1)
sobre una superficie elevada, como una mesa.
Inserte la barra de metal ubicada dentro del canal
(1) en la abertura del mecanismo en la parte
superior de la pierna (2). Repita este paso en el
lado opuesto. (Vea Diagrama 2)
NOTA: Si tiene dificultades para insertar la
varilla en la abertura de la parte superior de la
pata del mecanismo:
• Alinee la flecha del mecanismo con el tornillo.
Si la barra de metal no logra insertarse en la
abertura de la parte superior de la pata del
mecanismo, presione la palanca central y
gire la barra de metal para alinear la flecha
con el tornillo en la parte superior de la barra
de metal. (Vea Diagrama 2)
• Si aún tiene
dificultades para
insertar la varilla
en la abertura del
mecanismo, presione
lentamente la parte
superior de la pata
para girar la abertura
del mecanismo.
Mientras gira la
abertura, empuje la varilla hasta insertarla
por completo. (Vea Diagrama 3)
ENSAMBLE
1
Protector Plástico
Diagrama 1
Diagrama 2
2
Palanca Central para Mecanismo
1
Desarmador
de Cruz
Taladro Llave Allen
(incluida)
HERRAMIENTAS NECESARIAS
Se Recomienda Armar
Entre Dos Personas
Diagrama 3

PAGE 5 OF 9 0323 IH-10242

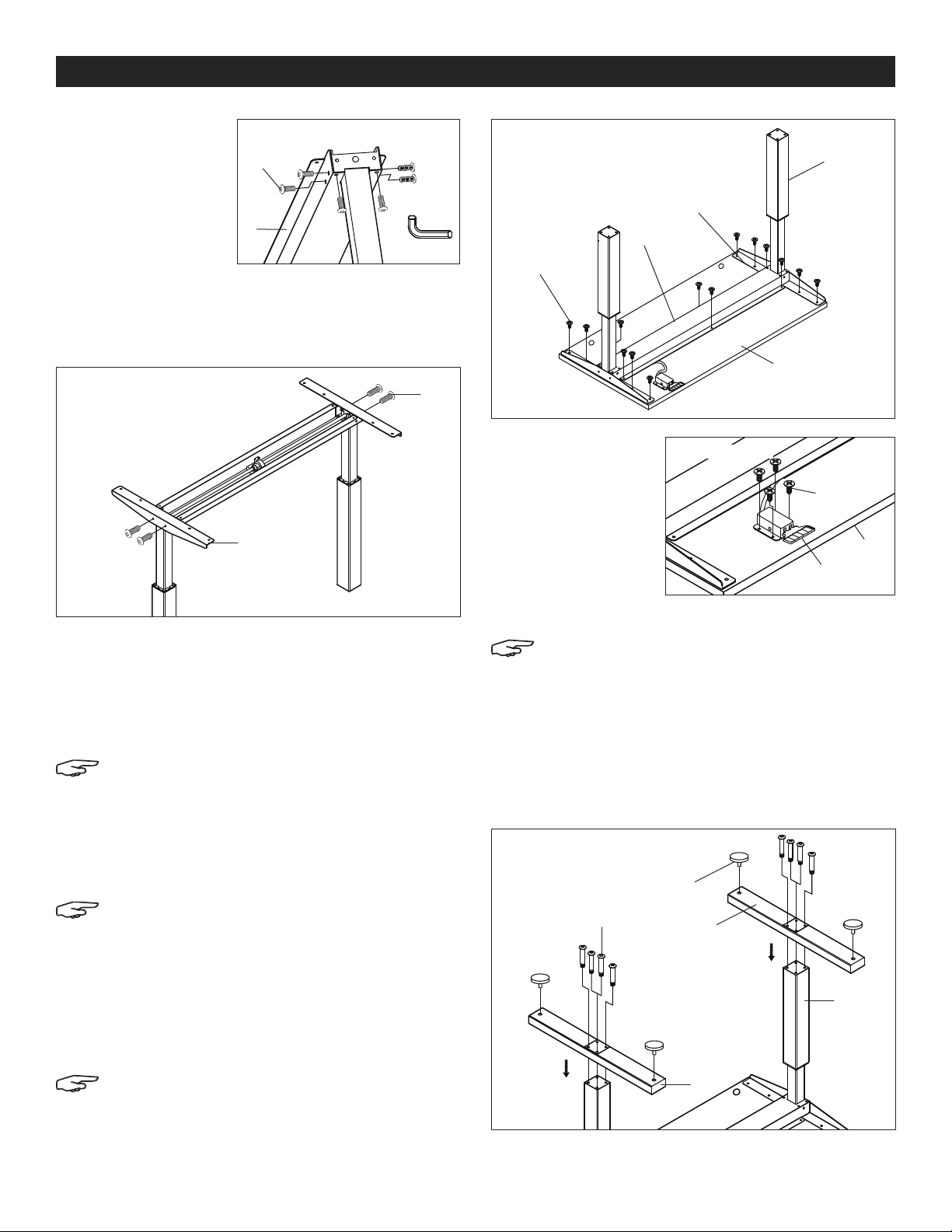

CONTINUACIÓN DEL ENSAMBLE
3. Inserte seis tornillos
para patas (3) en
los lados y la parte
inferior del canal (1).
Apriete con la llave
Allen. Repita este
paso en el lado
opuesto.
(Vea Diagrama 4)
4. Fije los armazones laterales (4) a cada extremo del
canal usando cuatro tornillos para patas (3). Apriete
con la llave Allen. (Vea Diagrama 5)
5. Coloque la cubierta (5) boca abajo sobre una
superficie limpia, lisa y que no deje marcas para
evitar rayones.
6. Coloque el armazón sobre la cubierta (5). Ajuste la
posición del armazón de modo que quede en el
centro de la cubierta. (Vea Diagrama 6)
NOTA: El armazón está diseñado para
adaptarse a cubiertas de 24" o 30" de
ancho. Para las cubiertas de 30" de
ancho, los armazones laterales serán de
aproximadamente 3" desde los bordes
frontales y posteriores de la cubierta. El
diagrama 6 muestra una cubierta de 24" (5).
NOTA: La palanca (7) debe estar en la parte
frontal de la cubierta, enfrente de los dos
orificios para ojal. La parte posterior de la
cubierta tiene dos orificios para ojal. La parte
frontal es el lado opuesto.
7. Fije los armazones laterales (4) y el canal (1) a la
cubierta (5) usando el taladro y catorce tornillos
para madera (6). (Vea Diagrama 6)
NOTA: La cubierta no incluye orificios
preperforados. Taladre los tornillos para madera
directamente en la cubierta para fijar la base.
8. Coloque la
palanca (7) de
modo que el asa
quede a ras con
el borde frontal de
la cubierta (5). Fije
usando el taladro
y cuatro tornillos
para madera (6).
(Vea Diagrama 7)
NOTA: La palanca se ubicará en el lado
derecho de la mesa al voltearla y ponerla
de pie.
9. Fije la base (8) a la pata (2) usando cuatro tornillos
de base (9). Apriete con la llave Allen. Repita este
paso en el lado opuesto. (Vea Diagrama 8)
10. Inserte las tapas (10) en los orificios en la parte
inferior de las bases (8). (Vea Diagrama 8)
3
1
Diagrama 4
7
5
6
Diagrama 7
Diagrama 6
5
6
1
4
2
Diagrama 5 3
4
Diagrama 8
9
8
10
8
2

PAGE 6 OF 9 0323 IH-10242
SOLUCIÓN DE PROBLEMAS
PROBLEMA DE FUNCIONAMIENTO RECOMENDACIONES
Las patas hacen demasiado ruido. La mesa tiene patas de dos etapas que producen ruido
cuando una se extiende sobre la otra.
Para reducir el ruido, aplique lubricante de silicón en las
patas.
La barra no cabe en el mecanismo de la
pata.
Presione lentamente la parte superior de la parte
para girar la entrada del mecanismo. Mientras gira la
abertura, empuje la varilla dentro de la abertura hasta
insertarla por completo.
Se recomienda altamente ensamblar entre dos o tres
personas.
FUNCIONAMIENTO
CONTINUACIÓN DEL ENSAMBLE
AJUSTE DE ALTURA NEUMÁTICO
• Al levantar/bajar la mesa, use una mano para
apoyar el centro de la cubierta y la otra mano para
levantar la palanca. (Vea Diagrama 10)
• Para subir la altura de la mesa, levante la palanca.
La mesa se levantará gradualmente. Suelte la
palanca al alcanzar la altura deseada.
• Para bajar la mesa, levante la palanca y con una
mano empuje el centro de cubierta hacia abajo.
Suelte la palanca al alcanzar la altura deseada.
Diagrama 10
11. La mesa ya está completamente ensamblada. Con
ayuda de otra persona, voltee con cuidado la
mesa y póngala de pie. (Vea Diagrama 9)
Diagrama 9
Botón
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0323 IH-10242
BUREAU PNEUMATIQUE
À HAUTEUR RÉGLABLE
1-800-295-5510
uline.ca
H-10242, H-10243,
H-10244
REMARQUE: Comptez et vérifiez toutes les
pièces avant de jeter le matériel d'emballage
ou le carton.
#DESCRIPTION QTÉ
1Profilé 1
2Pied 2
3 Vis de pied, 6 x 12 mm 16
4Cadre latéral 2
5 Surface de table 1
6 Vis à bois, 4,8 x 16 mm 18
7Levier 1
8Patte 2
9 Vis de patte, 8 x 65 mm 8
10 Patin 4
1. Retirez les deux
protecteurs en
plastique sur les
côtés du profilé (1).
(Voir Figure 1)
2. Pour faciliter le montage, placez le profilé (1) sur
une surface élevée, telle qu'une table. Insérez la
tige métallique située à l'intérieur du profilé (1) dans
l'ouverture du mécanisme sur le dessus du pied (2).
Répétez cette étape sur le côté opposé.
(Voir Figure 2)
REMARQUE: S'il s'avère difficile d'insérer la tige
dans l'ouverture du mécanisme sur le dessus
du pied :
• Alignez la flèche sur le mécanisme avec
la vis. Si la tige métallique ne s'insère pas
dans l'ouverture du mécanisme sur le dessus
du pied, appuyez sur le levier central du
mécanisme et tournez la tige métallique
pour aligner la flèche sur la vis située sur le
dessus de la tige métallique. (Voir Figure 2)
• Si vous avez toujours
de la difficulté
à insérer la tige
dans l'ouverture du
mécanisme, appuyez
doucement sur le
dessus du pied pour
tourner l'ouverture du
mécanisme. Dès que
l'ouverture commence
à tourner, poussez la tige à l'intérieur jusqu'à
ce qu'elle soit complètement insérée.
(Voir Figure 3)
MONTAGE
1
Protecteur en
plastique
Figure 1
Figure 2
2
Levier central du mécanisme
1
Tournevis
cruciforme
Perceuse Clé Allen
(inclus)
OUTILS REQUIS
Montage à deux personnes
recommandé
Figure 3

PAGE 8 OF 9 0323 IH-10242
MONTAGE SUITE
3. Insérez six vis de
pied (3) dans les
côtés et le dessous
du profilé (1). Serrez
à l'aide de la clé
Allen. Répétez la
procédure de
l'autre côté.
(Voir Figure 4)
4. Fixez les cadres latéraux (4) à chaque extrémité du
profilé à l'aide de quatre vis de pied (3). Serrez à
l'aide de la clé Allen. (Voir Figure 5)
5. Placez la surface de table (5) à l'envers sur une
surface propre, lisse et non marquante afin de
prévenir les égratignures.
6. Placez le cadre sur la surface de table (5). Ajustez sa
position afin qu'il soit bien centré sur la surface de
table. (Voir Figure 6)
REMARQUE: Le cadre est conçu pour s'adapter
aux surfaces de table de 24 po ou 30 po de
largeur. Pour les surfaces de table de 30 po de
largeur, les cadres latéraux seront à environ 3
po des bords avant et arrière de la surface. La
Figure 6 illustre une surface de table (5) de 24
po.
REMARQUE: Le levier (7) doit être à l'avant de
la surface de table, à l'opposé des deux trous
pour les passe-fils. L'arrière de la surface de
table a deux trous pour les passe-fils. L'avant
de la surface de table est du côté opposé.
7. Fixez les cadres latéraux (4) et le profilé (1) à la
surface de table (5) à l'aide d'une perceuse et de
quatorze vis à bois (6). (Voir Figure 6)
REMARQUE: La surface de table ne comprend
pas de trous prépercés. Percez la surface de
table directement avec les vis pour fixer la
base.
8. Placez le levier (7)
de sorte que la
poignée soit au
ras du bord avant
de la surface de
table (5). Fixez le
levier en utilisant la
perceuse et quatre
vis à bois (6).
(Voir Figure 7)
REMARQUE: Le levier sera situé sur le côté droit
de la table lorsqu'elle est retournée sur ses
pieds.
9. Fixez la patte (8) au pied (2) avec quatre vis de
patte (9). Serrez le tout avec la clé Allen. Répétez la
procédure de l'autre côté. (Voir Figure 8)
10. Insérez les patins (10) dans les trous en-dessous des
pattes (8). (Voir Figure 8)
3
1
Figure 4
7
5
6
Figure 7
Figure 6
5
6
1
4
2
Figure 5 3
4
Figure 8
9
8
10
8
2

PAGE 9 OF 9 0323 IH-10242
DÉPANNAGE
PROBLÈME RECOMMANDATIONS
Les pieds sont particulièrement bruyants. La table possède des pieds à deux niveaux qui
deviennent plus bruyants lorsqu'une partie s'engage
dans l'autre.
Pour réduire le bruit, appliquez un lubrifiant au silicone
sur les pieds.
La tige ne rentre pas dans le mécanisme du
pied.
Appuyez doucement sur le dessus du pied pour
tourner l'ouverture du mécanisme. Dès que l'ouverture
commence à tourner, poussez la tige dedans jusqu'à ce
qu'elle soit bien insérée.
Un montage à deux ou trois personnes est hautement
recommandé.
FONCTIONNEMENT
MONTAGE SUITE
AJUSTEMENT PNEUMATIQUE DE LA HAUTEUR
• En soulevant/abaissant la table, utilisez une main
pour soutenir le centre de la surface et l'autre main
pour soulever le levier. (Voir Figure 10)
• Soulevez le levier pour élever la table en hauteur.
La table s'élèvera graduellement. Relâchez le levier
lorsque la hauteur désirée est atteinte.
• Pour abaisser la table, soulevez le levier et d'une
main poussez le centre de la surface de table vers
le bas. Relâchez le levier lorsque la hauteur désirée
est atteinte.
Figure 10
11. Le montage de la table est maintenant terminé. À
deux, placez avec soin la table sur ses pieds.
(Voir Figure 9)
Figure 9
Levier
1
-800-295-551
0
uline.ca
