U-Line H-2171 User manual

PAGE 1 OF 18 1120 IH-2171
PEDESTAL WORKBENCHES
1-800-295-5510
uline.com
H-2171, H-2172, H-2173, H-2174
H-2298, H-2299, H-5927, H-5928
H-5929, H-5930
2 PEDESTAL ASSEMBLY
NOTE: For pedestal workbench featuring
1 pedestal and 1 leg assembly, see page 3.

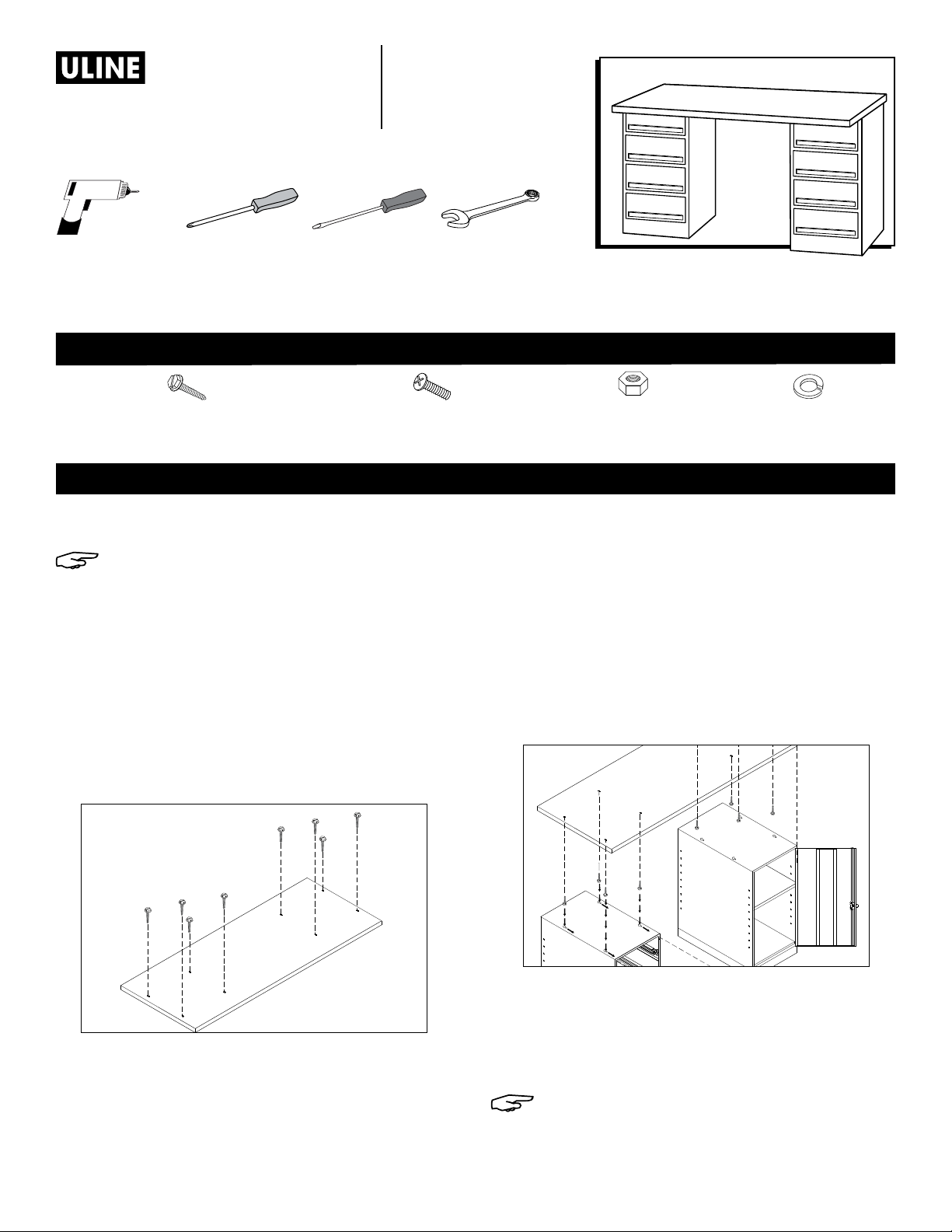

TABLETOP PRE-ASSEMBLY
1. Place tabletop on a smooth, non-marring surface
with top side facing down.
2. Partially insert eight #14 x 3/4" hex head slotted
wood screws into pre-drilled holes in top, leaving
approximately 1/8" between top and screw heads.
Use holes located 6½" from the front and back
edges, 13½" apart. (See Figure 1)
MOUNTING WOOD OR LAMINATE TOP TO PEDESTALS
1. Remove top two drawers or open cabinet doors.
(See Figure 2)
2. Place cabinets squarely 30" apart for 60" tops,
42" apart for 72" tops, or 66" apart for 96" tops.
3. Set top assembly on cabinets, placing screw heads
in keyhole slots, and slide forward. (See Figure 2)
4. Position top so that ends of top are flush with cabinet
sides and tighten all screws.
5. Replace drawers or close cabinet doors.
NOTE: For 96" wood or laminate top workbench
assembly, continue to page 2.
Figure 1
WOOD OR LAMINATE TOP ASSEMBLY
HARDWARE
Figure 2
FOR WOOD OR LAMINATE TOPS – See pages 1-4.
FOR STEEL TOPS – See pages 4-6.
TOOLS NEEDED
Electric Drill
(Optional)
Phillips Head
Screwdriver
Flathead
Screwdriver
7/16" Wrench
1/4"-20 x 5/8" Bolt x 22
(Steel Top)
#14 x 3/4" Hex Head Slotted
Wood Screw x 16 ( x 20 for 96" Top)
Lock Washer x 4
( x 10 for Steel Top)
Nut x 4
( x 10 for Steel Top)
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.

PAGE 2 OF 18 1120 IH-2171

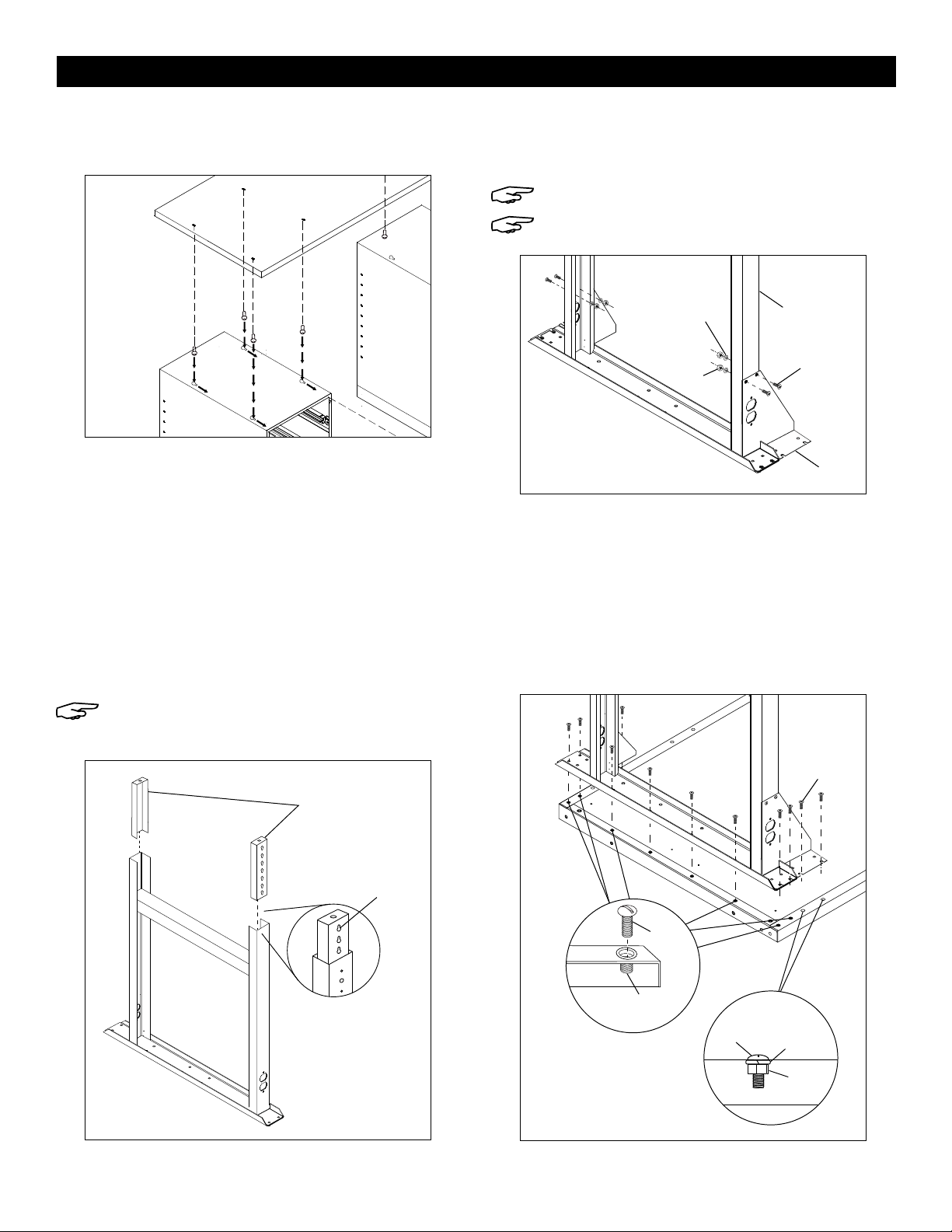

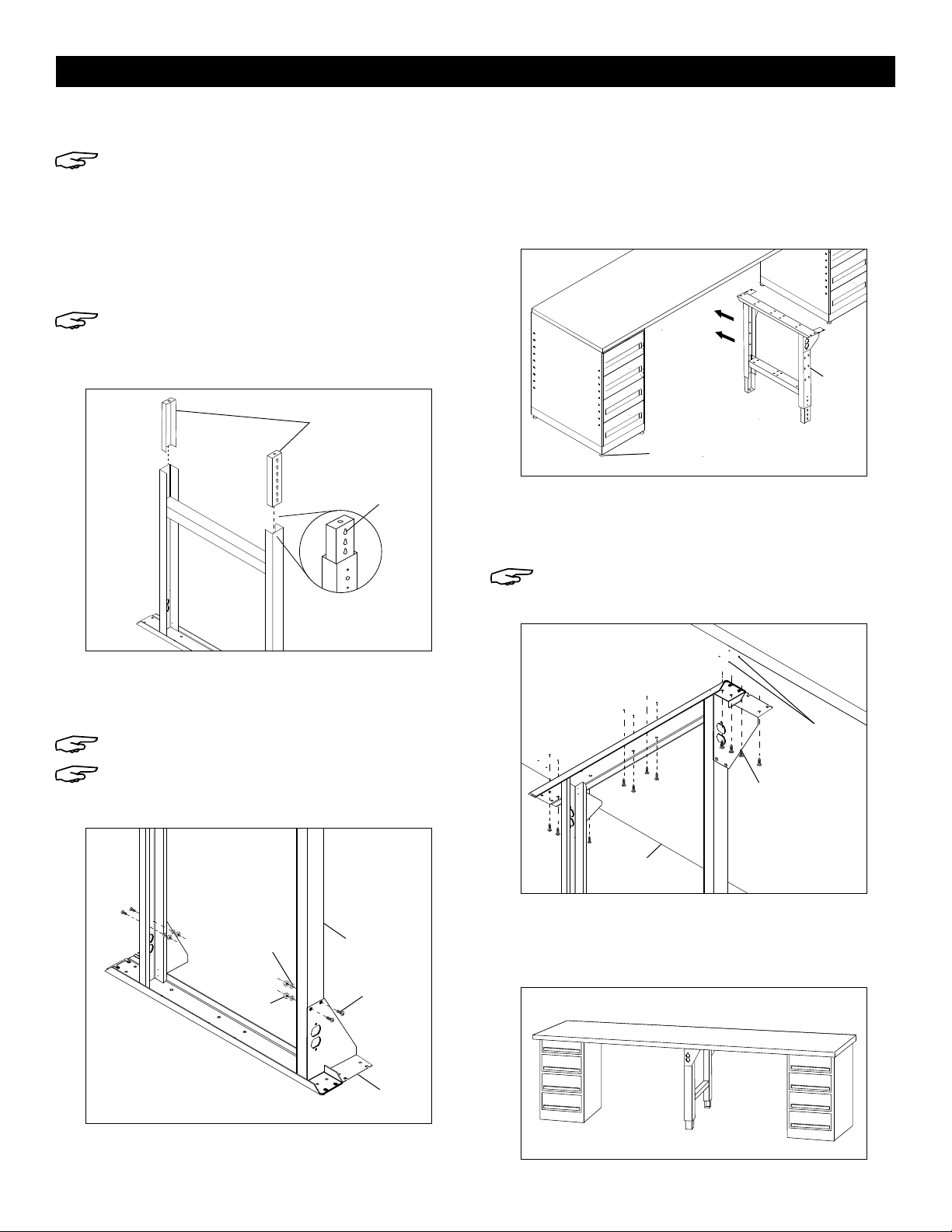

WOOD OR LAMINATE TOP ASSEMBLY CONTINUED
2 PEDESTAL, 1 LEG ASSEMBLY
NOTE: Only for 96" top.
LEG ASSEMBLY
1. Insert adjustable feet into leg and slide into place.
Make sure that three holes are showing near the
bottom of the leg. This will give your leg a height of
32⁄". (See Figure 3)
NOTE: If desired, insert locking tabs through
legs and adjustable feet to lock feet into place.
2. Align bracket to outside of each leg and secure
using two bolts, two lock washers and two nuts per
bracket. (See Figure 4)
NOTE: Do not tighten bolts.
NOTE: Brackets must be facing the same
direction.
MOUNTING WOOD OR LAMINATE TOP TO LEG
1. Adjust pedestal leveling feet to allow installation of leg.
2. Slide leg underneath the center of the tabletop and
line up with pre-drilled holes. (See Figure 5)
3. Using twelve #14 x 3/4" hex head slotted wood
screws, attach leg to the underside of the top
through pre-drilled holes. (See Figure 6)
NOTE: Tabletop does not include pre-drilled
holes for inner part of leg bracket.
4. Adjust pedestal leveling feet again to align height
with center leg.
5. Tighten all bolts. Assembly is complete. (See Figure 7)
Figure 3
Figure 4
Figure 5
Figure 7
Figure 6
Adjustable Feet
3 Holes
Leg
Bolt
Lock
Washer
Nut
Bracket
Pedestal Leveling Feet
Leg
Tabletop
Wood
Screw
Holes Not
Pre-drilled
Completed Assembly

PAGE 3 OF 18 1120 IH-2171

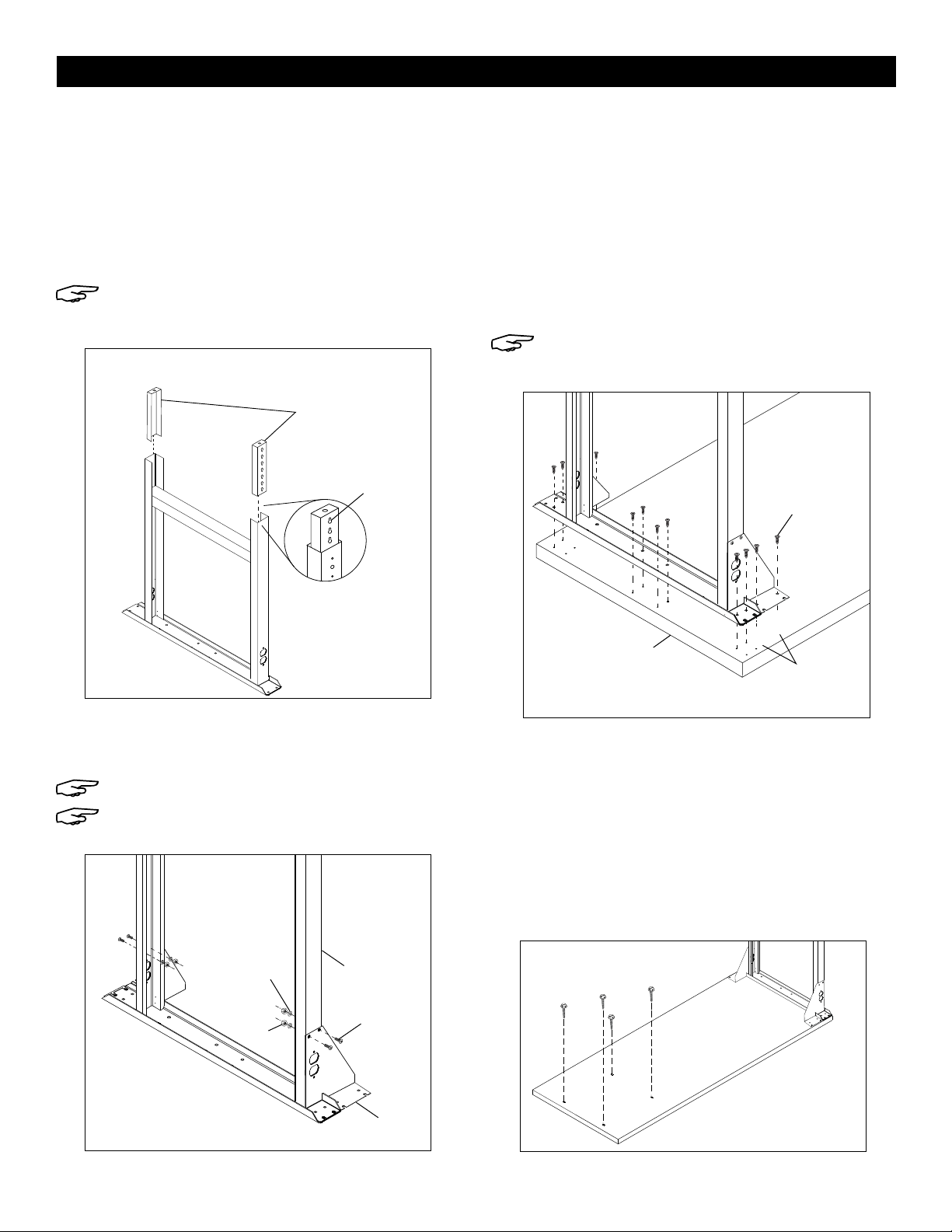

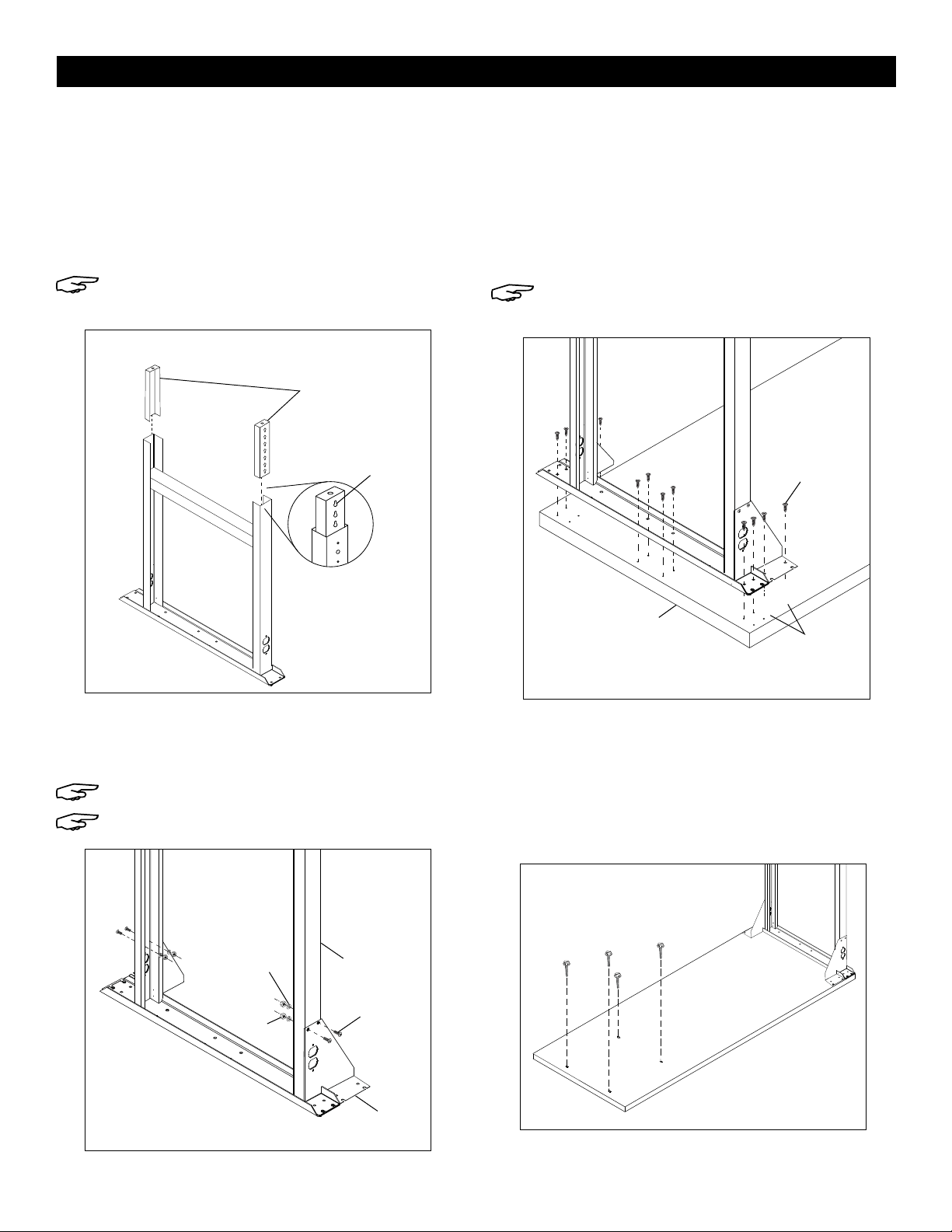

WOOD OR LAMINATE TOP ASSEMBLY CONTINUED
1 PEDESTAL, 1 LEG ASSEMBLY
LEG ASSEMBLY
1. Insert adjustable feet into leg and slide into place.
Make sure that three holes are showing near the
bottom of the leg. This will give your leg a height of
32⁄". (See Figure 8)
NOTE: If desired, insert locking tabs through
legs and adjustable feet to lock feet into place.
2. Align bracket to outside of each leg and secure
using two bolts, two lock washers and two nuts per
bracket. (See Figure 9)
NOTE: Do not tighten bolts.
NOTE: Brackets must be facing same direction.
MOUNTING WOOD OR LAMINATE TOP TO LEG
1. Place tabletop on a smooth, non-marring surface
with top side facing down.
2. Choose which side the leg will be mounted to. Using
twelve #14 x 3/4" hex head slotted wood screws,
attach leg to the underside of the top through
pre-drilled holes. (See Figure 10)
NOTE: Tabletop does not include pre-drilled
holes for inner part of leg bracket.
MOUNTING WOOD OR LAMINATE TOP TO PEDESTAL
1. Partially insert four #14 x 3/4" hex head slotted
wood screws into pre-drilled holes in top, leaving
approximately 1/8" between top and screw heads.
Use holes located 6½" from the front and back
edges, 13½" apart. (See Figure 11)
Figure 11
Figure 8
Figure 10
Figure 9
Leg
Bolt
Lock
Washer
Nut
Bracket
Adjustable Feet
3 Holes
Tabletop
Wood
Screw
Holes Not
Pre-drilled

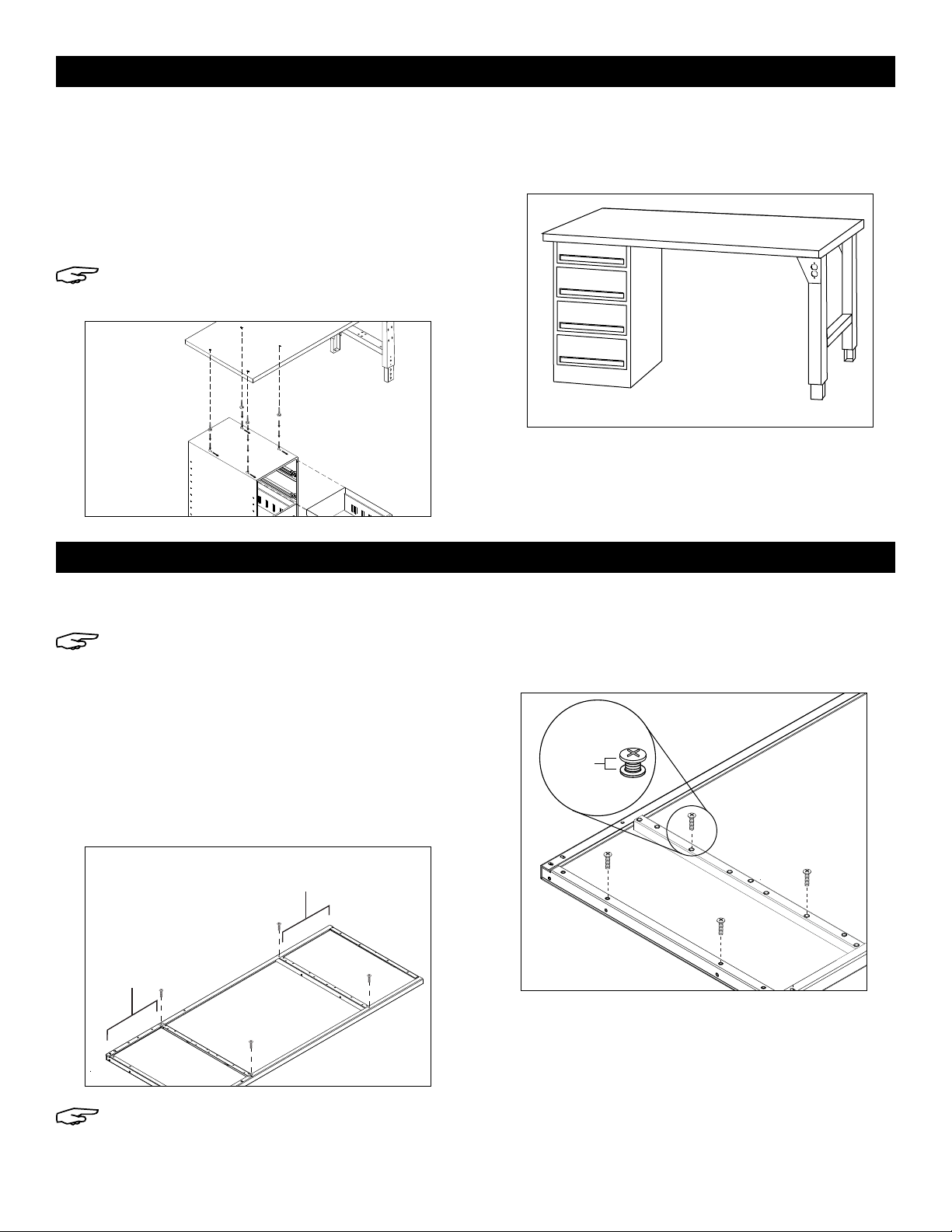

PAGE 4 OF 18 1120 IH-2171
2 PEDESTAL ASSEMBLY
NOTE: For pedestal workbench featuring
1 pedestal and 1 leg assembly, see page 5.
TABLETOP PRE-ASSEMBLY
1. Place Tabletop on a smooth, non-marring surface
with top side facing down.
2. Bolt two channels to holes approximately 14⁄" from
either end of top using four 1/4"-20 x 5/8" bolts.
(See Figure 14 )
NOTE: Nine threaded inserts are provided in
each channel.
3. Insert two 1/4"-20 x 5/8" bolts into threaded inserts in
each channel. Do not fully tighten. Leave about 5/8"
between channel and bolt head. (See Figure 15)
MOUNTING STEEL TOP TO PEDESTAL
1. Remove top two drawers or open cabinet doors.
2. Place cabinets squarely 30" apart for 60" tops or
42" apart for 72" tops.

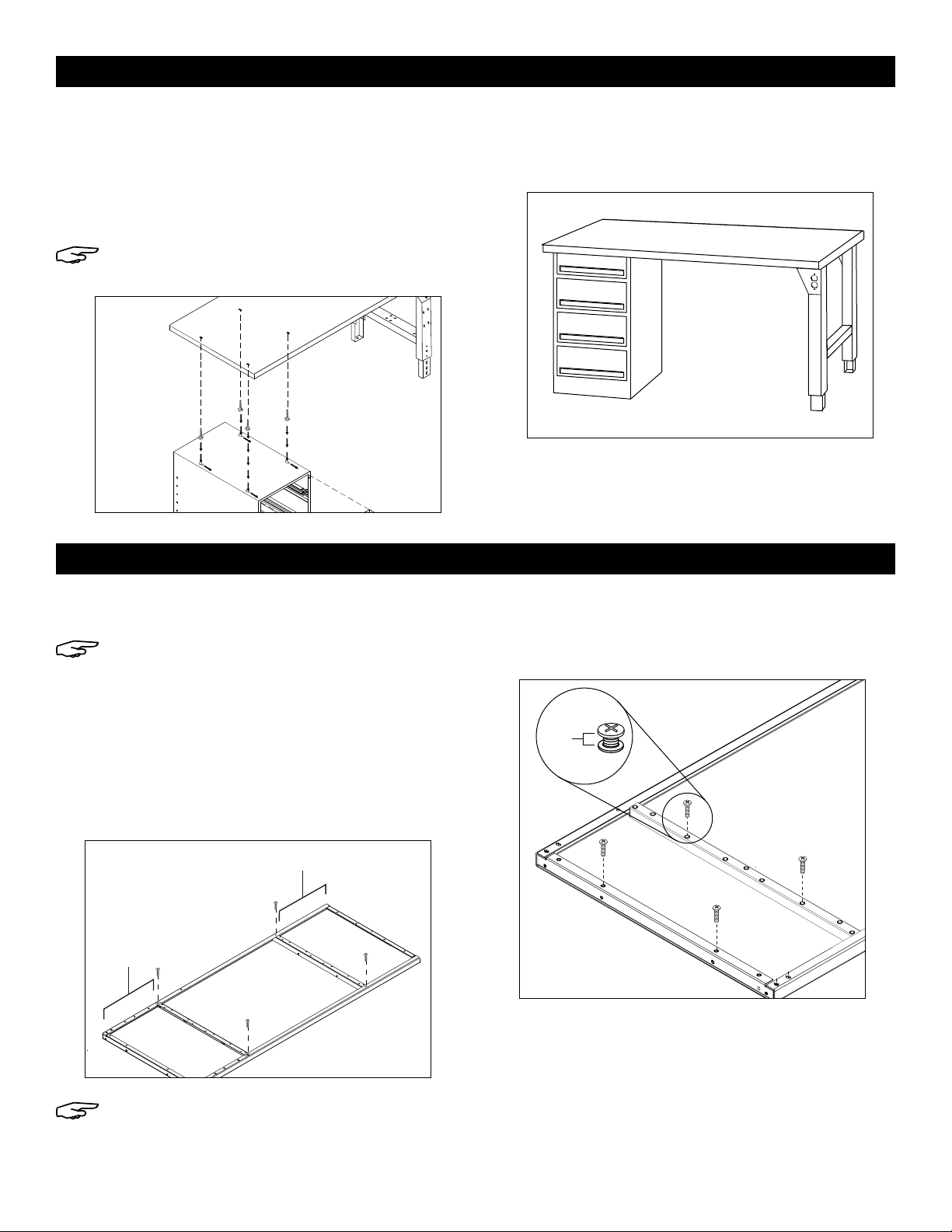

MOUNTING TOP WITH LEG TO PEDESTAL
1. Remove top two drawers or open cabinet door.
2. Set top assembly onto pedestal, placing screw
heads into keyhole slots, and slide forward.
(See Figure 12)
NOTE: Leveling feet on pedestal can be
adjusted to level the tabletop.
3. Position top so that ends of top are flush with cabinet
sides and tighten all screws. Replace drawers or
close cabinet door.
4. Assembly is completed. (See Figure 13) Check all
nuts, bolts and screws for tightness. Adjust pedestal
leveling feet if needed.
WOOD OR LAMINATE TOP ASSEMBLY CONTINUED
Figure 12
Figure 13
Figure 14
STEEL TOP ASSEMBLY
Figure 15
Pedestal
Side
5/8"
14⁄"
14⁄"
Completed
Assembly

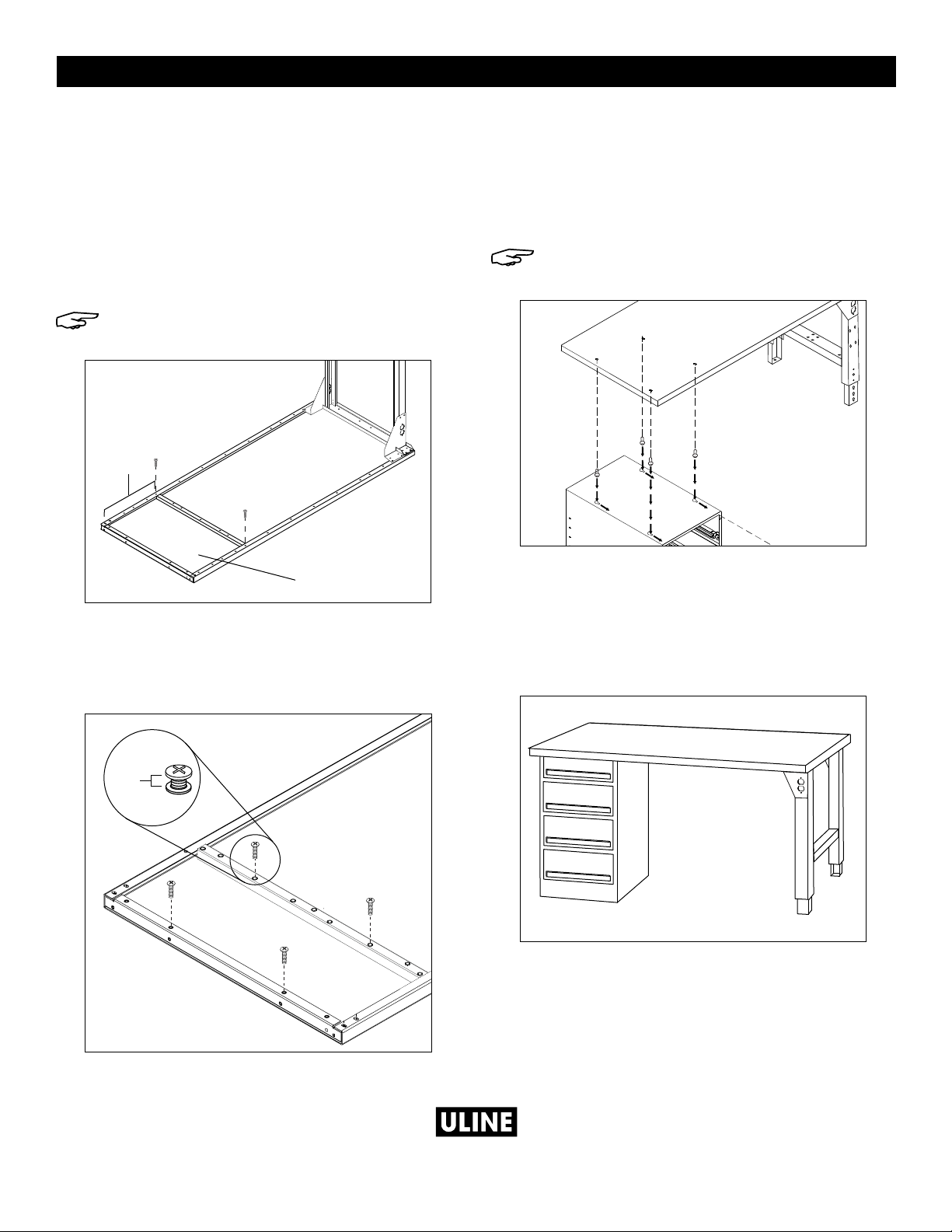

PAGE 5 OF 18 1120 IH-2171
STEEL TOP ASSEMBLY CONTINUED
3. Set top assembly on cabinets, placing bolt heads in
keyhole slots, then slide forward. (See Figure 16)
4. Position top so that ends of top are flush with sides of
cabinets and tighten all bolts.
5. Replace drawers or close cabinet doors.
1 PEDESTAL, 1 LEG ASSEMBLY
LEG ASSEMBLY
1. Insert adjustable feet into leg and slide into place.
Make sure that three holes are showing near the
bottom of the leg. This will give your leg a height of
32⁄". (See Figure 17)
NOTE: If desired, insert locking tabs through
legs and adjustable feet to lock feet into place.
2. Align bracket to outside of each leg and secure
using two bolts, two lock washers and two nuts per
bracket. (See Figure 18)
NOTE: Do not tighten bolts.
NOTE: Brackets must be facing the same direction.
MOUNTING STEEL TOP TO LEG
1. Place tabletop on a smooth, non-marring surface
with top side facing down.
2. Align leg holes to end of tabletop. Secure with eight
1/4"-20 x 5/8" bolts. Threaded inserts are provided on
each tabletop end. Use four nuts and four locking
washers to secure remaining bolts. (See Figure 19)
Figure 17
Figure 16
Figure 18
Figure 19
Leg
Bolt
Lock
Washer
Nut
Bracket
Bolt
Bolt Lock
Washer
Nut
Bolt
Leg
Side
Threaded
Insert
Tabletop
Adjustable Feet
3 Holes

PAGE 6 OF 18 1120 IH-2171
3. Secure leg to top by inserting four bolts into
threaded inserts along the end of the tabletop.
4. Tighten all bolts.
MOUNTING STEEL TOP TO PEDESTAL
1. Bolt channel to holes approximately 14⁄" away
from tabletop end using two 1/4"-20 x 5/8" bolts.
(See Figure 20)
NOTE: Nine threaded inserts are provided for
each channel.
2. Insert two 1/4"-20 x 5/8" bolts into threaded inserts in
each channel (four total). Do not fully tighten. Leave
about 5/8" between channel and bolt heads.
(See Figure 21)
MOUNTING STEEL TOP AND LEG TO PEDESTAL
1. Remove top two drawers or open cabinet doors.
2. Set top assembly onto pedestal, placing bolt heads
into keyhole slots, and slide forward.
(See Figure 22)
NOTE: Leveling feet on pedestal can be
adjusted to level with the tabletop.
3. Position top so that ends of top are flush with cabinet
sides and tighten all bolts. Replace drawer or close
cabinet door.
4. Assembly is completed. (See Figure 23) Check all nuts
and bolts for tightness. Adjust pedestal leveling feet if
needed.
STEEL TOP ASSEMBLY CONTINUED
Figure 20
Figure 22
Figure 23
Figure 21
Pedestal
Side
5/8"
Pedestal Side
14¼"
Completed
Assembly
1
-800-295-551
0
uline.com

PAGE 7 OF 18 1120 IH-2171
MESAS DE TRABAJO
CON PEDESTALES
800-295-5510
uline.mx
H-2171, H-2172, H-2173, H-2174
H-2298, H-2299, H-5927, H-5928
H-5929, H-5930

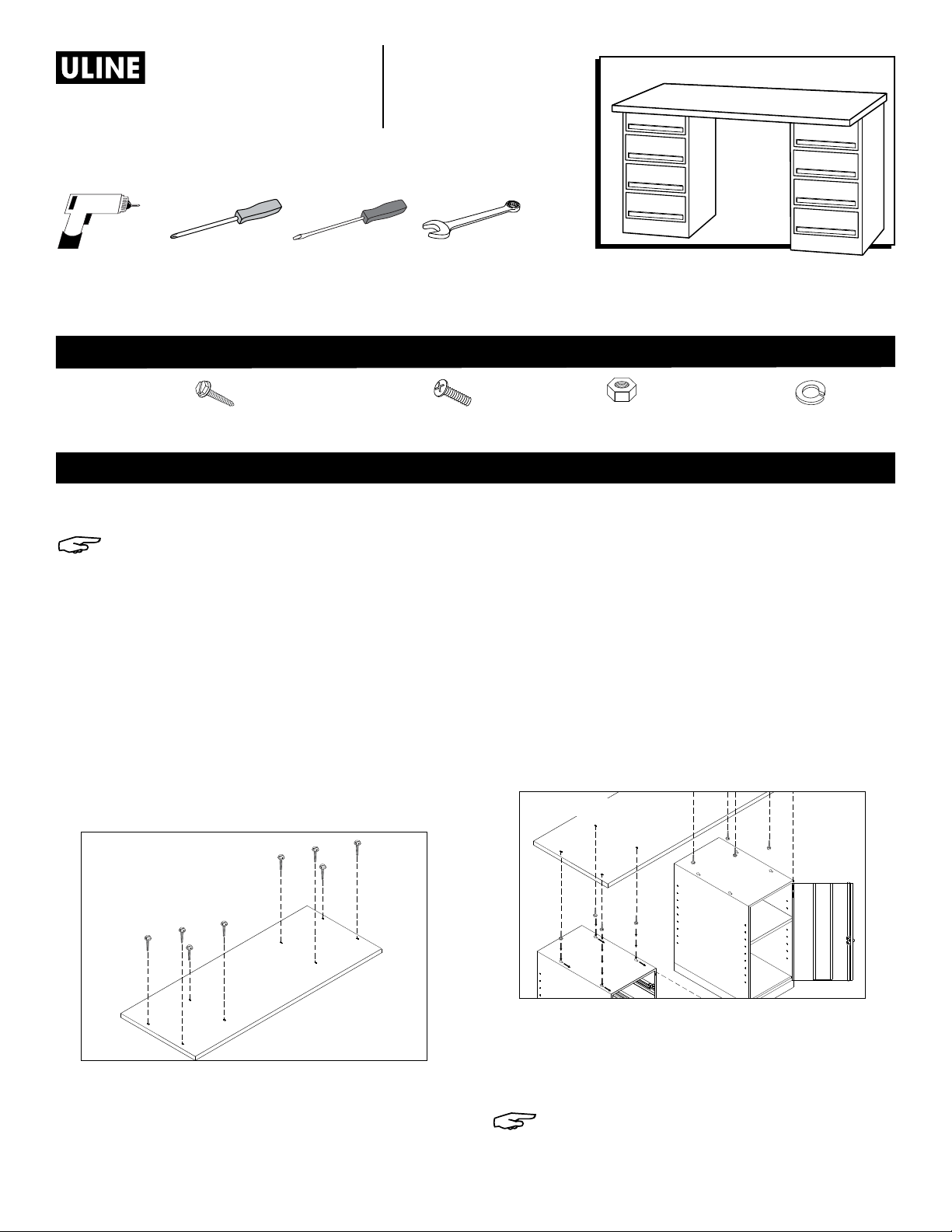

ENSAMBLE DE 2 PEDESTALES
NOTA: Para mesas de trabajo con 1 pedestal y
1 ensamble de postes, vea la página 9.
PREENSAMBLE DE LA CUBIERTA DE LA MESA
1. Coloque la cubierta de la mesa con la parte
superior hacia abajo sobre una superficie lisa y que
no raye.
2. Inserte parcialmente ocho tornillos para madera
ranurados de cabeza hexagonal #14 x 3/4" en
los orificios pretaladrados de la parte superior,
dejando aproximadamente 3 mm (1/8") entre la
parte superior y las cabezas de los tornillos. Use los
orificios ubicados a 16.5 cm (6½") de los bordes
delantero y posterior, separados a 34.3 cm (13½").
(Vea Diagrama 1)
ENSAMBLE DE CUBIERTA DE MADERA O LAMINADA
A LOS PEDESTALES
1. Quite los dos cajones superiores o abra las puertas
del gabinete. (Vea Diagrama 2)
2. Coloque los gabinetes en escuadra con una
separación de 76.2 cm (30") entre ellos para
cubiertas superiores a 1.5 m (60"), 1 m (42") de
separación para cubiertas superiores a 1.8 m (72")
o con 1.7 m (66") de separación para cubiertas
superiores a 2.4 m (96").
3. Coloque el ensamble de la parte superior sobre los
gabinetes, insertando las cabezas de los tornillos en
las ranuras de guía y deslícelo hacia delante.
(Vea Diagrama 2)
4. Coloque la cubierta de forma que los extremos
de ella estén al ras con los lados del gabinete y
apriete todos los tornillos.
5. Vuelva a colocar los cajones o cierre las puertas del
gabinete.
NOTA: Para el ensamble de cubiertas de
mesas de trabajo de madera o laminadas
de 2.4 m (96"), continúe a la página 8.
Diagrama 1
ENSAMBLE DE CUBIERTA DE MADERA O LAMINADA
TORNILLERÍA
PARA CUBIERTAS DE MADERA O LAMINADAS – Vea las páginas 7-10.
PARA CUBIERTAS DE ACERO – Vea las páginas 10-12.
HERRAMIENTAS NECESARIAS
Taladro Eléctrico
(Opcional)
Desarmador
de Cruz
Desarmador
Plano
Llave de 7/16"
16 Tornillos para Madera Ranurados de Cabeza
Hexagonal #14 x 3/4" (20 para Cubiertas de 2.4 m [96"])
22 Pernos de 1/4"-20 x 5/8"
(Cubierta de Acero)
4 Tuercas
( 10 para Cubiertas de Acero)
4 Rondanas de Seguridad
( 10 para Cubiertas de Acero)
Diagrama 2

PAGE 8 OF 18 1120 IH-2171

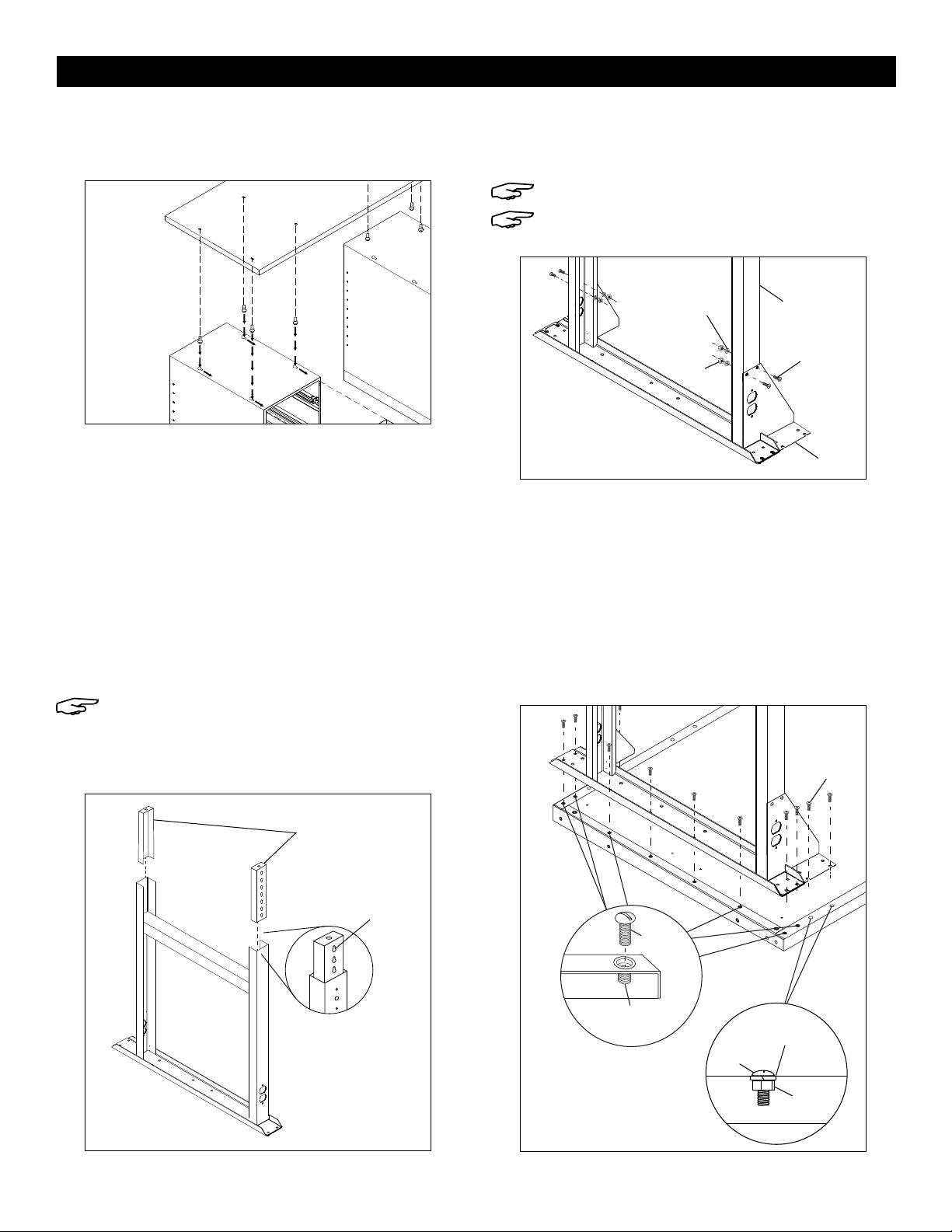

ENSAMBLE DE 2 PEDESTALES Y
1 SET DE POSTES
NOTA: Solo para cubiertas de 2.4 m (96").
ENSAMBLE DE LOS POSTES
1. Inserte las patas ajustables en los postes y
deslícelas hasta colocarlas en su lugar. Asegúrese
de que los tres orificios queden a la vista en la
parte inferior del poste. Esto le dará a los postes una
altura de 82.2 cm (32⁄"). (Vea Diagrama 3)
NOTA: Si lo desea, inserte lengüetas de bloqueo
a través de los postes y las patas ajustables
para trabar las patas en su lugar.
2. Alinee el soporte con el exterior de cada uno de los
postes y fíjelo usando dos pernos, dos rondanas de
seguridad y dos tuercas por soporte. (Vea Diagrama 4)
NOTA: No apriete los pernos.
NOTA: Los soportes deben apuntar a la misma
dirección.
ENSAMBLE DE CUBIERTA DE MADERA O
LAMINADA A LOS POSTES
1. Ajuste las patas de nivelación del pedestal para
permitir la colocación de los postes.
2. Deslice los postes debajo del centro de la
cubierta de la mesa y alinéelos con los orificios
pretaladrados. (Vea Diagrama 5)
3. Usando doce tornillos para madera ranurados de
cabeza hexagonal de #14 x 3/4", fije los postes a la
parte inferior de la cubierta a través de los orificios
pretaladrados. (Vea Diagrama 6)
NOTA: La cubierta de la mesa no incluye orificios
pretaladrados para la parte interior del soporte
de la pata.
4. Ajuste las patas de nivelación del pedestal de nuevo
para alinear la altura con los postes centrales.
5. Apriete todos los pernos. Ha terminado el ensamble.
(Vea Diagrama 7)
CONTINUACIÓN DE ENSAMBLE DE CUBIERTA DE MADERA O LAMINADA
Diagrama 3
Diagrama 4
Diagrama 5
Diagrama 7
Diagrama 6
Patas Ajustables
3 Orficios
Rondana de
Seguridad Poste
Perno
Tuerca
Soporte
Postes
Patas de Nivelación del Pedestal
Orificios No
Pretaladrados
Tornillo para
Madera
Cubierta de
la Mesa
Ensamble Terminado

PAGE 9 OF 18 1120 IH-2171
CONTINUACIÓN DE ENSAMBLE DE CUBIERTA DE MADERA O LAMINADA
ENSAMBLE DE 1 PEDESTAL Y 1 SET DE POSTES
ENSAMBLE DE LOS POSTES
1. Inserte las patas ajustables en los postes y
deslícelas hasta colocarlos en su lugar. Asegúrese
de que los tres orificios queden a la vista en la parte
inferior de los postes. Esto le dará a los postes una
altura de 82.2 cm (32⁄"). (Vea Diagrama 8)
NOTA: Si lo desea, inserte lengüetas de
bloqueo a través de los postes y las patas
ajustables para trabar las patas en su lugar.
2. Alinee el soporte con el exterior de cada uno de los
postes y fíjelo usando dos pernos, dos rondanas de
seguridad y dos tuercas por soporte. (Vea Diagrama 9)
NOTA: No apriete los pernos.
NOTA: Los soportes deben apuntar a la misma
dirección.
ENSAMBLE DE CUBIERTA DE MADERA O
LAMINADA A LOS POSTES
1. Coloque la cubierta de la mesa con la parte
superior hacia abajo sobre una superficie lisa y que
no raye.
2. Elija en qué lado desea colocar los postes. Usando
doce tornillos para madera ranurados de cabeza
hexagonal de #14 x 3/4", fije los postes a la parte
inferior de la cubierta a través de los orificios
pretaladrados. (Vea Diagrama 10)
NOTA: La cubierta de la mesa no incluye orificios
pretaladrados para la parte interior del soporte
de los postes.
ENSAMBLE DE UNA CUBIERTA DE MADERA O
LAMINADA AL PEDESTAL
1. Inserte parcialmente cuatro tornillos para madera
ranurados de cabeza hexagonal de #14 x 3/4" en
los orificios pretaladrados de la parte superior,
dejando aproximadamente 3 mm (1/8") entre la
parte superior y las cabezas de los tornillos. Use los
orificios ubicados a 16.5 cm (6½") de los bordes
delantero y posterior y con una separación entre
ellos de 34.3 cm (13½"). (Vea Diagrama 11)
Diagrama 11
Diagrama 8
Diagrama 10
Diagrama 9
Rondana de
Seguridad Poste
Perno
Tuerca
Soporte
Patas Ajustables
3 Orficios
Orificios No
Pretaladrados
Tornillo para
Madera
Cubierta de
la Mesa

PAGE 10 OF 18 1120 IH -2171
ENSAMBLE DE 2 PEDESTALES
NOTA: Para mesas de trabajo con un ensamble
de 1 set de postes y 1 pedestal, vea la página 12.
PREENSAMBLE DE LA CUBIERTA DE LA MESA
1. Coloque la cubierta de la banca sobre una
superficie lisa y que no raye con la parte superior
hacia abajo.
2. Fije dos canales adicionales a los orificios a
aproximadamente 36.2 cm (14⁄") de cada extremo
usando cuatro pernos de 1/4"-20 x 5/8".
(Vea Diagrama 14)
NOTA: Se proporcionan nueve insertos
ranurados en cada canal.
3. Inserte dos pernos de 1/4"-20 x 5/8" dentro de
los insertos ranurados en cada canal. No apriete
por completo. Deje un espacio de alrededor de
16 mm (5/8") entre el canal y la cabeza del perno.
(Vea Diagrama 15)
INSTALACIÓN DE LA CUBIERTA DE ACERO AL PEDESTAL
1. Quite los dos cajones superiores o abra las puertas del
gabinete.
2. Coloque los gabinetes en escuadra con una
separación de 76.2 cm (30") entre ellos para
cubiertas superiores a 1.5 m (60") o con 1 m (42") de
separación para cubiertas superiores a 1.8 m (72").
ENSAMBLE DE CUBIERTA Y
UN SET DE POSTES AL PEDESTAL
1. Quite los dos cajones superiores o abra la puerta
del gabinete.
2. Coloque el ensamble de la cubierta sobre el pedestal,
inserte las cabezas de los tornillos en las ranuras tipo
bocallave y deslícelo hacia adelante. (Vea Diagrama 12)
NOTA: Las patas de nivelación del pedestal
se pueden ajustar para nivelar la cubierta
de la mesa.
3. Coloque la cubierta de forma que los extremos
de ella estén al ras con los lados del gabinete y
apriete todos los tornillos. Vuelva a colocar el cajón
o cierre la puerta del gabinete.
4. Ha terminado el ensamble. (Vea Diagrama 13)
Compruebe que ha apretado bien todas las
tuercas, los pernos y los tornillos. Ajuste las patas de
nivelación del pedestal si es necesario.
CONTINUACIÓN DE ENSAMBLE DE CUBIERTA DE MADERA O LAMINADA
Diagrama 13
Diagrama 14
ENSAMBLE DE CUBIERTA DE ACERO
Diagrama 12
Diagrama 15
Lado del
Pedestal
16 mm
(5/8")
36.2 cm
(14 ¼”)
36.2 cm
(14 ¼”)
Ensamble
Terminado

PAGE 11 OF 18 1120 IH -2171
CONTINUACIÓN DE ENSAMBLE DE CUBIERTA DE ACERO
3. Coloque el ensamble de la parte superior sobre los
gabinetes, insertando las cabezas de los pernos en
las ranuras tipo bocallave y luego deslícelo hacia
adelante. (Vea Diagrama 16)
4. Coloque la cubierta de forma que los extremos de
ella estén al ras con el lado del gabinete y apriete
todos los pernos.
5. Vuelva a colocar los cajones o cierre las puertas del
gabinete.
ENSAMBLE DE 1 PEDESTAL Y 1 SET DE POSTES
ENSAMBLE DEL SET DE POSTES
1. Inserte las patas ajustables en los postes y deslícelos
hasta colocarlos en su lugar. Asegúrese de que los
tres orificios quedan a la vista en la parte inferior
de los postes. Esto le dará a los postes una altura de
82.2 cm (32⁄"). (Vea Diagrama 17)
NOTA: Si lo desea, inserte lengüetas de
bloqueo a través de los postes y las patas
ajustables para trabar las patas en su lugar.
2. Alinee el soporte con el exterior de cada uno de las
los postes y fíjelo usando dos pernos, dos rondanas de
seguridad y dos tuercas por soporte. (Vea Diagrama 18)
NOTA: No apriete los pernos.
NOTA: Los soportes deben apuntar a la misma
dirección.
ENSAMBLE DE LA CUBIERTA
DE ACERO A LOS POSTES
1. Coloque la cubierta de la mesa con la parte superior
hacia abajo sobre una superficie lisa y que no raye.
2. Alinee los orificios de las patas al extremo de la
cubierta de la mesa. Fije con ocho pernos de
1/4"-20 x 5/8". Se suministran cuatro tuercas de
soldadura con cada canal. Use seis tuercas y seis
rondanas de seguridad para fijar el resto de pernos.
(Vea Diagrama 19)
Diagrama 17
Diagrama 16
Diagrama 18
Diagrama 19
Rondana de
Seguridad Poste
Perno
Tuerca
Soporte
Patas Ajustables
3 Orficios
Perno
Perno
Perno
Tuerca
Rondana de
Seguridad
Cubierta de
la Mesa
Lado de
las Patas
Inserto
Ranurado

PAGE 12 OF 18 1120 IH -2171
3. Asegure la pata a la parte superior insertando
cuatro pernos dentro de los insertos ranurados a lo
largo del extremo de la cubierta para mesa.
4. Apriete todos los pernos.
ENSAMBLE DE LA CUBIERTA DE ACERO AL PEDESTAL
1. Fije los canales a los orificios aproximadamente a
36.2 cm (14¼") del extremo de la cubierta utilizando
dos pernos de 1/4" - 20 x 5/8". (Vea Diagrama 20)
NOTA: Se proporcionan nueve insertos
ranurados en cada canal.
2. Inserte dos pernos de 1/4"-20 x 5/8" dentro de
los insertos ranurados en cada canal (cuatro en
total). No apriete por completo. Deje un espacio
de alrededor de 16 mm (5/8") entre el canal y la
cabeza del perno. (Vea Diagrama 21)
ENSAMBLE DE CUBIERTA DE ACERO Y
POSTES AL PEDESTAL
1. Quite los dos cajones superiores o abra las puertas
del gabinete.
2. Coloque el ensamble de la cubierta sobre el
pedestal, inserte las cabezas de los tornillos en las
ranuras tipo bocallave y deslicelo hacia adelante.
(Vea Diagrama 22)
NOTA: Las patas de nivelación del pedestal se
pueden ajustar para nivelar la cubierta de la
mesa.
3. Coloque la cubierta de forma que los extremos
de ella estén al ras con los lados del gabinete y
apriete todos los pernos. Vuelva a colocar el cajon
o cierre la puerta del gabinete.
4. Ha terminado el ensamble. (Vea Diagrama 23)
Asegúrese de que haya apretado bien todas las
tuercas y los pernos. Ajuste las patas de nivelación del
pedestal si es necesario .
CONTINUACIÓN DE ENSAMBLE DE CUBIERTA DE ACERO
Diagrama 20 Diagrama 22
Diagrama 23
Diagrama 21
Lado del
Pedestal
16 mm
(5/8")
36.2 cm
(14 ¼”)
Lado del Pedestal
Ensamble
Terminado
8
00-295-551
0
uline.mx

PAGE 13 OF 18 1120 I H -2171
ÉTABLIS À CAISSONS
1-800-295-5510
uline.ca
H-2171, H-2172, H-2173, H-2174
H-2298, H-2299, H-5927, H-5928
H-5929, H-5930
MONTAGE AVEC 2 CAISSONS
REMARQUE: Pour le montage d'un établi
comprenant 1 caisson et 1 pied, voir page15.
PRÉMONTAGE DE LA SURFACE DE TABLE
1. Placez la surface de table sur une surface lisse, non
marquante, le côté supérieur orienté vers le bas.
2. Insérez partiellement huit vis à bois fendues à tête
hexagonale nº14x 3/4 po dans les trous prépercés
de la surface de table, en laissant environ 3 mm
(1/8po) entre la surface de table et les têtes de vis.
Utilisez les trous situés à 16,5cm (6 ⁄po) des bords
avant et arrière, et à 34,3cm (13 ⁄po) l'un de
l'autre. (VoirFigure1)
FIXATION DE LA SURFACE EN BOIS
OU STRATIFIÉE AUX CAISSONS
1. Retirez les deux tiroirs supérieurs ou ouvrez les portes
des bases de l'établi. (VoirFigure2)
2. Placez les deux bases d'établi à 76,2cm (30po) l'une
de l'autre pour les surfaces de table de 1,5 m (60 po),
à 1m (42po) pour les surfaces de 1,8 m (72 po), ou à
1,7m (66po) pour les surfaces de 2,4m (96po).
3. Placez la surface de table sur les bases de l'établi,
insérez les têtes de vis dans les trous de serrure et
ensuite, faites glisser vers l'avant. (VoirFigure2)
4. Positionnez la surface de table de façon à ce que
les extrémités de la surface soient au ras des côtés
des bases de l'établi, puis serrez toutes les vis.
5. Replacez les tiroirs ou fermez les portes des bases
de l'établi.
REMARQUE: Pour le montage d'un établi avec
une surface en bois ou stratifiée de 2,4m (96po),
continuez à la page14.
Figure1
MONTAGE D'UNE SURFACE EN BOIS OU STRATIFIÉE
MATÉRIEL
POUR SURFACE EN BOIS OU STRATIFIÉE – Voir pages 13 à 16.
POUR SURFACE EN ACIER – Voir pages 16 à 18
OUTILS REQUIS
Perceuse électrique
(Optionnel)
Tournevis
cruciforme
Tournevis
à tête plate
Clé de 7/16po
Vis à bois fendue à tête hexagonale
nº14 x 3/4 po x 16
( x 20 pour les surfaces de 2,4m [96po])
Boulon de 1/4 po-20 x 5/8 po x 22
(surface en acier)
Écrou x 4
( x 10 pour surface en acier)
Rondelle de blocage x 4
( x 10 pour surface en acier)
Figure 2

PAGE 14 OF 18 1120 I H -2171
FIXATION À UNE SURFACE EN BOIS OU STRATIFIÉE SUITE
MONTAGE AVEC 2 CAISSONS ET 1 PIED
REMARQUE: Seulement pour les surfaces de
table de 2,4m (96po).
MONTAGE DU PIED
1. Insérez la patte réglabledans le pied et faites-la
coulisser en position. Assurez-vous que trois trous sont
visibles près du bas du pied. Cela donnera au pied
une hauteur de 82,2cm (32 ⁄ po). (VoirFigure3)
REMARQUE: Si vous le souhaitez, insérez les
languettes de verrouillage à travers les pieds et
les pattes réglables pour verrouiller les pattes
en position.
2. Alignez le support à l'extérieur de chaque pied et
fixez-le à l'aide de deux boulons, deux rondelles de
blocage et deux écrous par support. (VoirFigure4)
REMARQUE: Ne serrez pas les boulons.
REMARQUE: Les supports doivent être orientés
dans la même direction.
FIXATION D'UNE SURFACE EN BOIS
OU STRATIFIÉE AU PIED
1. Ajustez les pattes de nivellement du socle afin
d’installer le pied.
2. Glissez le pied sous le centre de la surface de table
et alignez-le sur les trous prépercés. (VoirFigure5)
3. À l’aide de douze vis à bois fendues à tête
hexagonale nº14 x 3/4 po, fixez l'ensemble du pied
et support au côté inférieur de la surface de table
par les trous prépercés. (Voir Figure6)
REMARQUE: La surface de table ne présente
pas de trous prépercés pour la partie
intérieure du support.
4. Ajustez à nouveau les pattes de nivellement du
socle pour aligner la hauteur avec le pied central.
5. Serrez tous les boulons. Le montage est terminé.
(Voir Figure7)
Figure3
Figure4
Figure5
Figure7
Figure6
Pattes réglables
3 trous
Pattes de nivellement du socle
Pied
Pied
Boulon
Support
Écrou
Rondelle de
blocage
Surface de
table
Vis à
bois
Trous non
prépercés
Montage terminé

PAGE 15 OF 18 1120 IH -2171
FIXATION À UNE SURFACE EN BOIS OU STRATIFIÉE SUITE
MONTAGE AVEC 1 CAISSON ET 1 PIED
MONTAGE DU PIED
1. Insérez la patte réglabledans le pied et faites-la
coulisser en position. Assurez-vous que trois trous sont
visibles près du bas du pied. Cela donnera au pied
une hauteur de 82,2cm (32⁄po). (VoirFigure8)
REMARQUE: Si vous le souhaitez, insérez les
languettes de verrouillage à travers les pieds et
les pattes réglables pour verrouiller les pattes
en position.
2. Alignez le support à l'extérieur de chaque pied et
fixez-le à l'aide de deux boulons, deux rondelles de
blocage et deux écrous par support. (Voir Figure9)
REMARQUE: Ne serrez pas les boulons.
REMARQUE: Les supports doivent être orientés
dans la même direction.
FIXATION D'UNE SURFACE EN BOIS
OU STRATIFIÉE AU PIED
1. Placez la surface de table sur une surface lisse, non
marquante, le côté supérieur orienté vers le bas.
2. Choisissez de quel côté le pied sera fixé. À l'aide
de douze vis à bois fendues à tête hexagonale
nº14 x 3/4 po, fixez l'ensemble de pied et support
au côté inférieur de la surface de table par les trous
prépercés. (Voir Figure10)
REMARQUE: La surface de table ne présente
pas de trous prépercés pour la partie intérieure
du support.
FIXATION D'UNE SURFACE EN BOIS
OU STRATIFIÉE AU CAISSON
1. Insérez partiellement quatre vis à bois fendues
à tête hexagonale nº14x 3/4 po dans les trous
prépercés de la surface de table, en laissant
environ 3mm (1/8po) entre la surface et les têtes
de vis. Utilisez les trous situés à 16,5cm (6 ⁄po) des
bords avant et arrière, et à 34,3cm (13 ⁄po) l'un de
l'autre. (Voir Figure11)
Figure11
Figure8
Figure10
Figure9
Pied
Boulon
Support
Écrou
Rondelle de
blocage
Pattes réglables
3 trous
Vis à bois
Surface de
table Trous non
prépercés

PAGE 16 OF 18 1120 IH -2171
MONTAGE AVEC 2 CAISSONS
REMARQUE: Pour le montage d'un établi
comprenant 1 caisson et 1 pied, voir
page 19.
PRÉMONTAGE DE LA SURFACE DE TABLE
1. Placez la surface de table sur une surface lisse, non
marquante, le côté supérieur orienté vers le bas.
2. À l'aide de quatre boulons de 1/4po-20 x 5/8po,
boulonnez deux profilés supplémentaires aux trous à
environ 36,2cm (14¼po) de chaque extrémité de
la surface de table. (Voir Figure14)
REMARQUE : Chaque profilé comporte neuf
sections filetées.
3. Insérez deux boulons de 1/4 po-20 x 5/8 po dans les
sections filetées de chaque profilé. Ne serrez pas
trop. Laissez un espace d'environ 16 mm (5/8 po)
entre le profilé et la tête du boulon. (Voir Figure15)
FIXATION DE LA SURFACE DE TABLE
EN ACIER AUX CAISSONS
1. Retirez les deux tiroirs supérieurs ou ouvrez les portes
des bases de l'établi.
2. Placez les bases de l'établi à 76,2cm (30po) l'une de
l'autre pour une surface de table de 1,5m (60po), ou à
1m (42po) pour une surface de table de 1,8m (72po).
FIXATION DE LA SURFACE DE TABLE
ET DU PIED AU CAISSON
1. Retirez les deux tiroirs supérieurs ou ouvrez la porte
de la base de l'établi.
2. Après avoir placé la surface de table sur le caisson,
insérez les têtes de vis dans les trous de serrure et
ensuite, faites glisser vers l'avant. (Voir Figure12)
REMARQUE: Les pattes de nivellement du
caisson peuvent être ajustées pour que la
surface de table soit de niveau.
3. Positionnez la surface de table de façon à ce que
les extrémités de la surface soient au ras des côtés
de la base de l'établi, puis serrez toutes les vis.
Replacez le tiroir ou fermez la porte de la base de
l'établi.
4. Le montage est terminé. (Voir Figure13) Vérifiez que
tous les écrous, vis et boulons sont bien serrés. Ajustez
les pattes de nivellement du caisson si nécessaire.
FIXATION À UNE SURFACE EN BOIS OU STRATIFIÉE SUITE
Figure12
Figure13
Figure14
MONTAGE D'UNE SURFACE DE TABLE EN ACIER
Figure 15
Côté du
caisson
16 mm
(5/8 po)
36,2 cm
14⁄ po
36,2 cm
14⁄ po
Montage
terminé

PAGE 17 OF 18 1120 IH -2171
MONTAGE D'UNE SURFACE DE TABLE EN ACIER SUITE
3. Placez la surface de table sur les bases de l'établi en
insérant les têtes de boulons dans les trous de serrure
et ensuite, faites glisser vers l'avant. (Voir Figure16)
4. Placez la surface de table de façon à ce que les
extrémités de la surface soient au ras des côtés des
bases de l'établi et serrez tous les boulons.
5. Replacez les tiroirs ou fermez les portes des bases
de l'établi.
MONTAGE AVEC 1 CAISSON ET 1 PIED
MONTAGE DU PIED
1. Insérez la patte réglabledans le pied et faites-la
coulisser en position. Assurez-vous que trois trous sont
visibles près du bas du pied. Cela donnera au pied
une hauteur de 82,2cm (32⁄po). (Voir Figure17)
REMARQUE: Si vous le souhaitez, insérez des
languettes de verrouillage à travers les pieds et
les pattes réglables pour verrouiller les pattes
en position.
2. Alignez le support à l'extérieur de chaque pied et
fixez-le à l'aide de deux boulons, deux rondelles de
blocage et deux écrous par support. (Voir Figure18)
REMARQUE: Ne serrez pas les boulons.
REMARQUE: Les supports doivent être orientés
dans la même direction.
FIXATION DE LA SURFACE
DE TABLE EN ACIER AU PIED
1. Placez la surface de table sur une surface lisse, non
marquante, le côté supérieur orienté vers le bas.
2. Alignez les trous du pied sur l'extrémité de la surface de
table. Fixez à l'aide de huit boulons de 1/4 po-20 x 5/8po .
Quatreécrous à souder sont fournis pour chaque
profilé. Utilisez six écrous et six rondelles de blocage
pour fixer les autres boulons. (Voir Figure19)
Figure17
Figure16
Figure18
Figure 19
Pied
Boulon
Support
Écrou
Rondelle de
blocage
Pattes réglables
3 trous
Boulon
Boulon
Boulon
Écrou
Rondelle
de blocage
Côté
du pied
Section
filetée
Surface de
table

PAGE 18 OF 18 1120 IH -2171
3. Insérez quatre boulons dans les sections filetées se
trouvant le long de la surface de table afin de fixer
le pied à la surface.
4. Serrez tous les boulons.
FIXATION DE LA SURFACE
DE TABLE EN ACIER AU CAISSON
1. À l'aide de deux boulons de 1/4 po-20 x 5/8 po, fixez
le profilé aux trous à environ 14 ⁄ po de l'extrémité
de la surface de table. (Voir Figure 20)
REMARQUE : Chaque profilé comporte neuf
sections filetées.
2. Insérez deux boulons de 1/4 po-20 x 5/8 po dans les
sections filetées de chaque profilé (quatre au total).
Ne serrez pas trop. Laissez un espace d'environ
16 mm (5/8 po) entre le profilé et la tête des boulons.
(Voir Figure21)
FIXATION DE LA SURFACE DE TABLE
EN ACIER ET DU PIED AU CAISSON
1. Retirez les deux tiroirs supérieurs ou ouvrez les portes
de la base de l'établi.
2. Placez la surface de table sur le caisson, insérez les
têtes de boulon dans les trous de serrure et ensuite,
faites glisser vers l'avant. (Voir Figure22)
REMARQUE: Les pattes de nivellement du
caisson peuvent être ajustées pour que la
surface de table soit de niveau.
3. Placez la surface de table de façon à ce que les
extrémités de la surface soient au ras des côtés
de la base de l'établi, puis serrez tous les boulons.
Replacez le tiroir ou fermez les portes de la base de
l'établi.
4. Le montage est terminé. (Voir Figure 23) Vérifiez que
tous les écrous et boulons sont bien serrés. Ajustez
les pattes de nivellement du caisson si nécessaire.
MONTAGE D'UNE SURFACE DE TABLE EN ACIER SUITE
Figure20
Figure22
Figure23
Figure 21
Côté du
caisson
16 mm
(5/8 po)
Montage
terminé
36,2 cm
14⁄ po
Côté du caisson
1
-800-295-551
0
uline.ca
