U-Line H-7690 Instruction Manual

PAGE 1 OF 9 0521 IH-7690
H-7690
ERGO MESH CHAIR
1-800-295-5510
uline.com

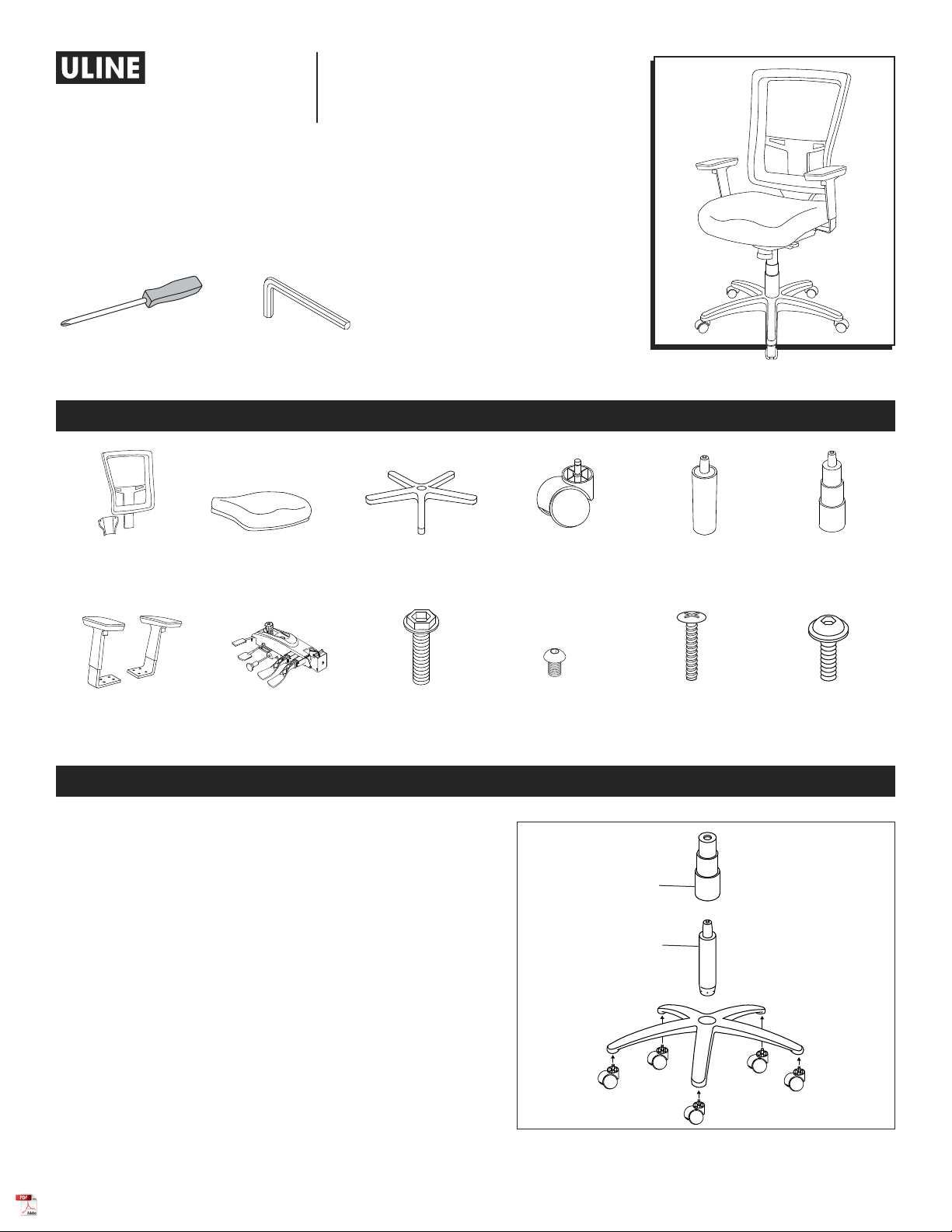

PARTS
TOOL NEEDED TOOL INCLUDED
Allen Wrench
Phillips Screwdriver
ASSEMBLY
Back Support with
Connector Plate x 1
Seat Cushion x 1 5-Star Base x 1 Caster x 5 Gas Lift x 1 Dust Cover x 1
Armrest x 2 Mechanism x 1 Screw x 14
6 x 24 mm
Screw x 1
8 x 10 mm
Screw x 2
4 x 20 mm
Screw x 1
10 x 23 mm
1. Insert casters into legs of five-star base. Turn base
right side up. Insert gas lift into center of base and
place dust cover over gas lift. (See Figure 1)
Figure 1
Dust Cover
Gas Lift
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0521 IH-7690

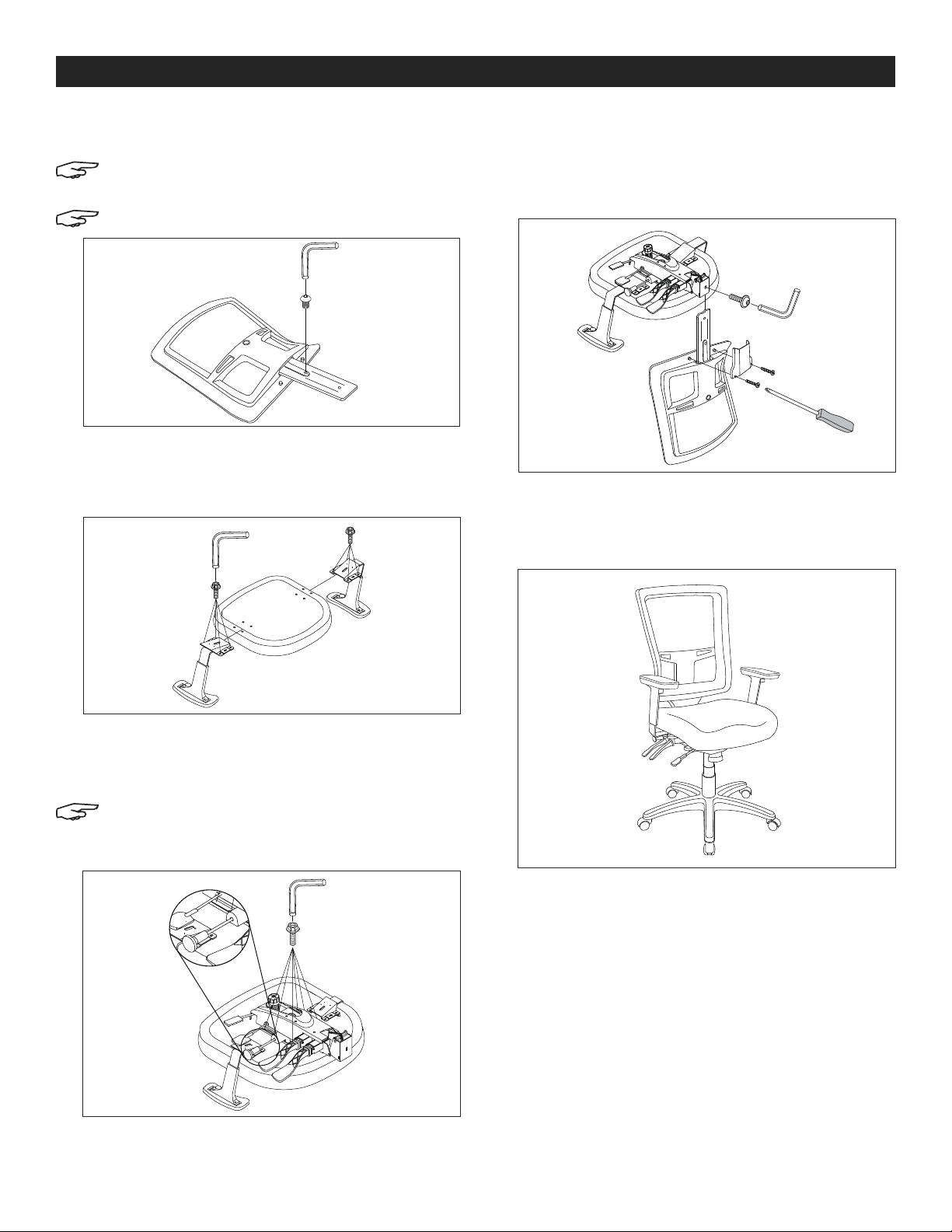

2. Insert post into slot in back support. Use one
8 x 10 mm screw to secure. (See Figure 2)
NOTE: Install post so side marked "outward" will
face away from seat cushion.
NOTE: Use Allen wrench to tighten screws.
3. Align armrest with holes on bottom of seat cushion.
Use four 6 x 24 mm screws to attach. Repeat on
opposite side. (See Figure 3)
4. Align mechanism with holes on bottom of seat
cushion. Use six 6 x 24 mm screws to attach.
(See Figure 4)
NOTE: For clearance to tighten screws, pulling
out seat slider lever and moving mechanism
forward or backward may be necessary.
5. Insert back support post into socket in mechanism
on bottom of seat cushion. Use one 10 x 23 mm
screw to secure. Place cover over post and use two
4 x 20 mm screws to attach using Phillips screwdriver.
(See Figure 5)
6. Slowly lower assembled chair, setting mechanism
onto the gas lift. Press down on seat cushion to
secure. (See Figure 6)
ASSEMBLY CONTINUED
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6

PAGE 3 OF 9 0521 IH-7690

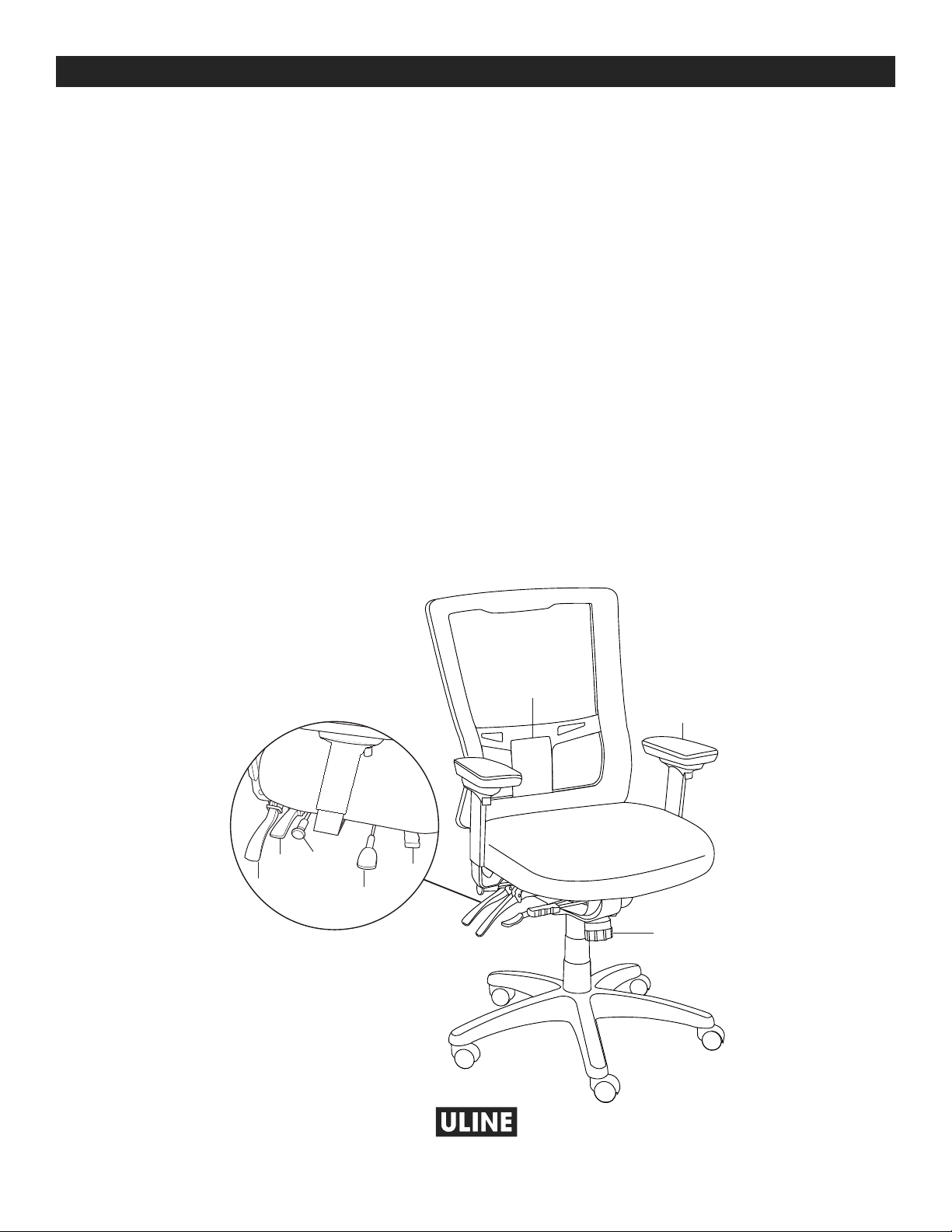

CHAIR ADJUSTMENTS
1. Back Angle – To tilt the back, lift the lever and move
freely. To lock tilt position, push lever down while
sitting at preferred angle.
2. Seat/Back Tilt – To adjust seat/back angle, lift lever
up. Chair has standard tilt; the seat and back tilt
simultaneously at the same ratio.
3. Adjustable Tilt Lock – To lock seat/back angle, press
lever down at desired angle.
4. Seat Depth (Seat Slider) – To adjust seat depth, pull
lever out and slide the seat forward or back while
sitting. Release lever to lock in desired position.
5. Seat Height Adjustment – To raise seat height, lift
lever up with little to no weight on the seat. To lower
seat height, lift lever up while sitting.
6. Forward Tilt – To use forward tilt, the back angle
lever (1) must be down, and the seat/back tilt lever
(2) must be up. Once levers 1 and 2 are in correct
position, sit all the way back in the seat, lean back,
pull back on lever (6) and then lean forward. To stop
forward tilt, lean back and push lever (6) toward the
front of chair.
7. Tilt Tension – To increase tilt tension, turn knob
clockwise. To decrease tilt tension, turn knob
counterclockwise.
8. Back Height Adjustment – To raise the back, lift the
back until it clicks into the desired height. To lower
the back, lift the seat back to its tallest height to
release ratchet mechanism. Then, push it down to
the lowest height setting.
9. Armrest Adjustment:
• Height – To adjust arm height, press the button
under the front of each armrest and move the
arm up or down.
• Width – To adjust arm width, push armrest pad in
or out.
• Depth – To adjust arm depth, push armrest pad
forward or backward.
1
-800-295-551
0
uline.com
1
2,3 4
5
6
7
8
9

PAGE 4 OF 9 0521 IH-7690
SILLA ERGONÓMICA DE MALLA
800-295-5510
uline.mx
H-7690
1. Inserte las ruedas en las patas de la base estrella.
Enderece la base. Inserte el pistón de gas en la
base y coloque la cubierta para polvo sobre este.
(Vea Diagrama 1)

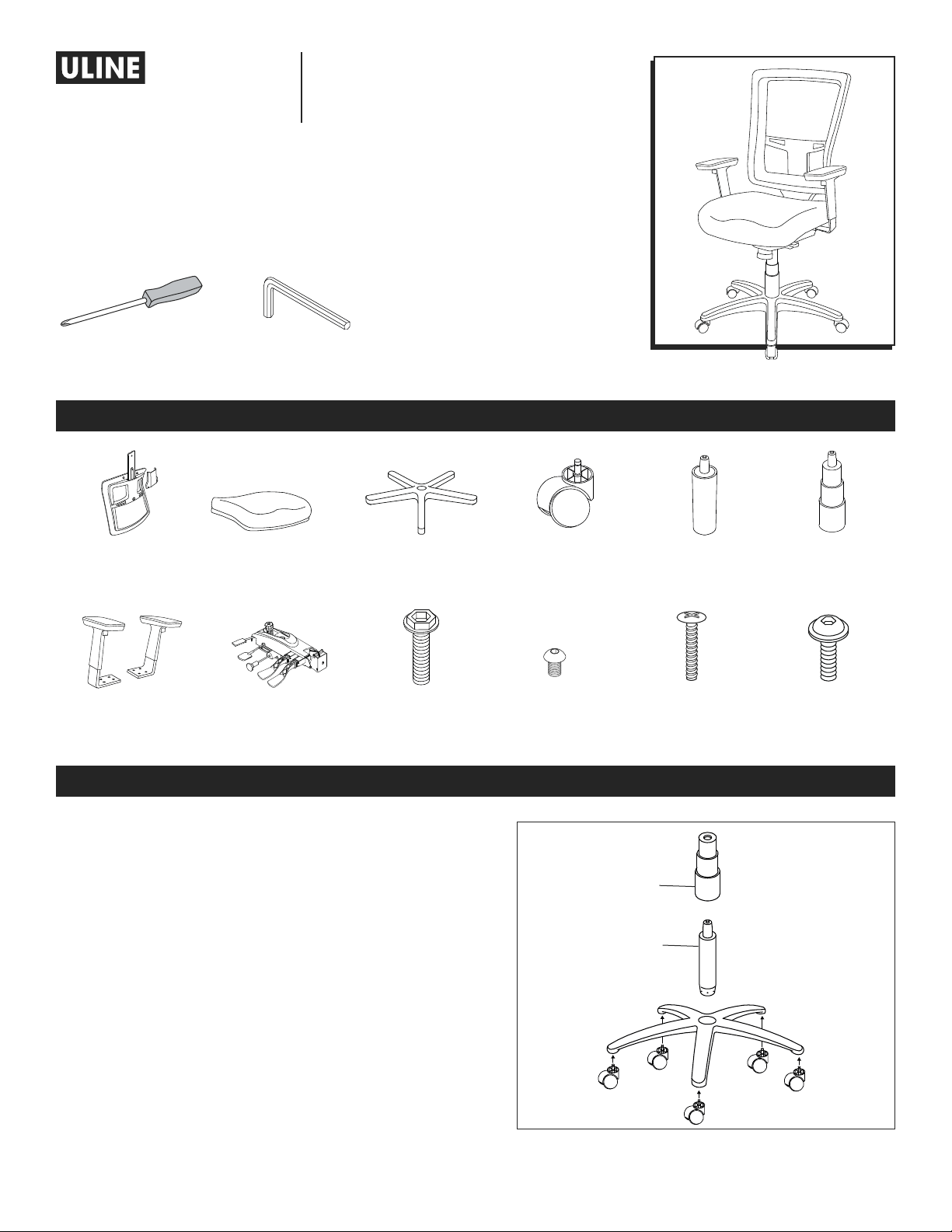

PARTES
HERRAMIENTA NECESARIA HERRAMIENTA INCLUIDA
Llave Allen
Desarmador de Cruz
ENSAMBLE
1 Respaldo con
Kit de Instalación
1 Asiento 1 Base Estrella 5 Ruedas 1 Pistón de Gas 1 Cubierta para
Polvo
2 Descansabrazos 1 Mecanismo 14 Tornillos
(6 x 24 mm)
1 Tornillo
(8 x 10 mm)
2 Tornillos
(4 x 20 mm)
1 Tornillo
(10 x 23 mm)
Diagrama 1
Cubierta para
Polvo
Pistón de Gas

PAGE 5 OF 9 0521 IH-7690

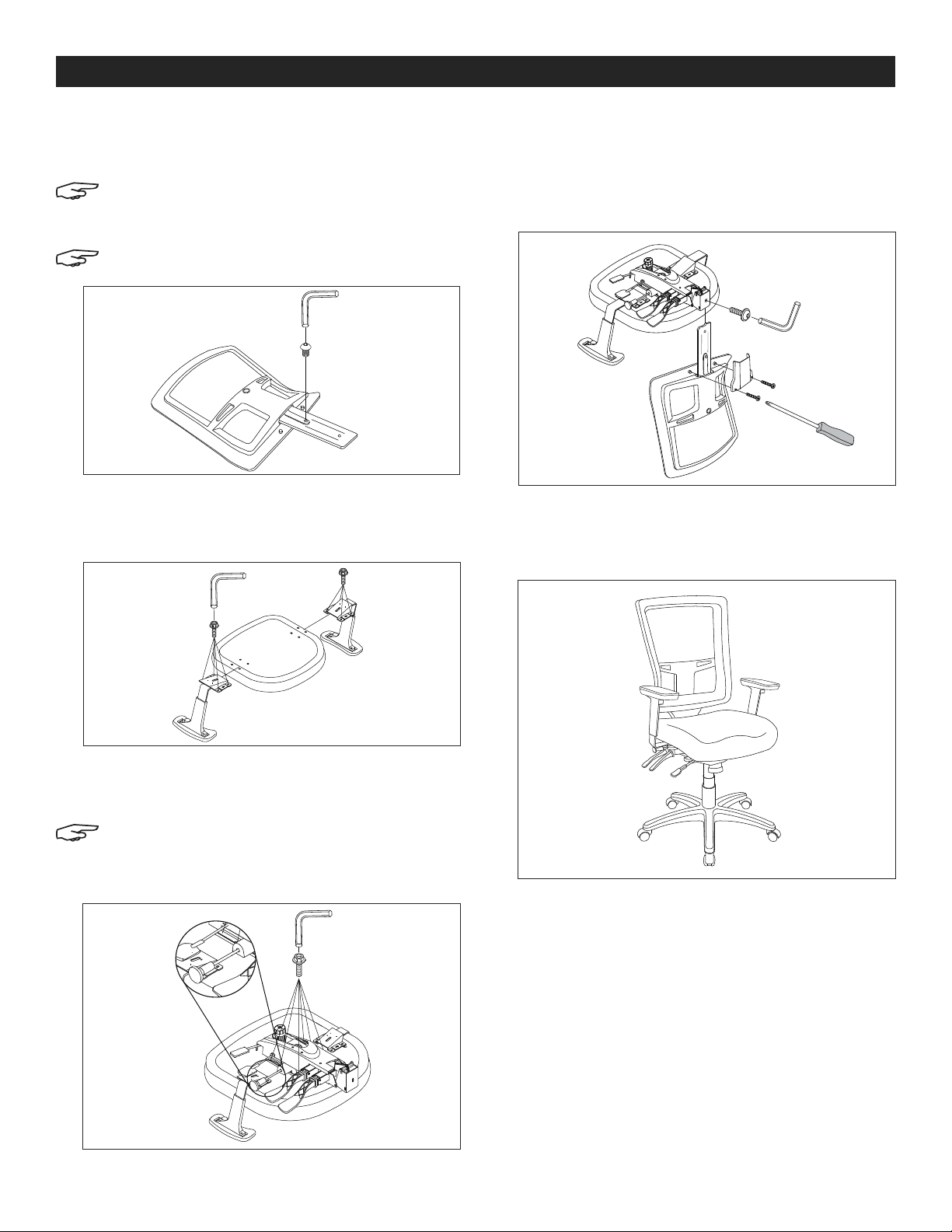

2. Inserte el poste dentro de las ranuras en el respaldo.
Use un tornillo de 8 x 10 mm (10) para asegurarlo.
(Vea Diagrama 2)
NOTA: Instale el poste de forma que el lado
marcado con "outward" (hacia afuera), esté
orientado hacia fuera del asiento.
NOTA: Use una Llave Allen para apretar todos
los tornillos.
3. Alinee el descansabrazos con los orificios en la
parte inferior del asiento. Use cuatro tornillos de 6 x
24 mm (9) para asegurarlo. Repita la operación con
el lado opuesto. (Vea Diagrama 3)
4. Alinee el mecanismo con los orificios en la parte
inferior del asiento. Use seis tornillos de 6 x 24 mm (9)
para asegurarlo. (Vea Diagrama 4)
NOTA: Para poder apretar los tornillos, es
posible que tenga que sacar la palanca
de deslizamiento del asiento y mover el
mecanismo hacia adelante o hacia atrás.
5. Inserte el poste para el respaldo en el soporte
que está en el mecanismo en la parte inferior del
asiento. Use un tornillo de 10 x 23 mm (12) para
asegurarlo. Coloque la cubierta sobre el poste y
use dos tornillos de 4 x 20 mm (11) para fijarlos.
(Vea Diagrama 5)
6. Lentamente baje la silla hasta la base, colocando
el mecanismo sobre el pistón de gas. Presione el
asiento acojinado para asegurarlo.
(Vea Diagrama 6)
CONTINUACIÓN DE ENSAMBLE
Diagrama 2
Diagrama 3
Diagrama 4
Diagrama 6
Diagrama 5

PAGE 6 OF 9 0521 IH-7690
AJUSTES DE LA SILLA
1. Ajuste del Ángulo del Respaldo – Para inclinar el
respaldo, suba la palanca y muévalo libremente.
Para bloquear la posición de inclinación, empuje la
palanca hacia abajo mientras está sentado en el
ángulo preferido.
2. Inclinación del Asiento/Respaldo – Para ajustar la
inclinación del asiento y el respaldo, levante la
palanca. La silla tiene una inclinación estándar, el
asiento y el respaldo se inclinan simultáneamente
en la misma proporción.
3. Seguro de Posición Ajustable – Para asegurar el
ángulo del asiento/respaldo, presione la palanca
en el ángulo deseado.
4. Profundidad del Asiento (Deslizador del Asiento) -
para ajustar la profundidad del asiento, levante
la palanca y deslice el asiento hacia adelante o
hacia atrás mientras está sentado.
5. Ajuste de la Altura del Asiento – Para aumentar la
altura del asiento, levante la palanca con poco
o sin peso en el asiento. Para bajar la altura del
asiento, levante la palanca mientras está sentado.
6. Inclinación Hacia Adelante – Para inclinar hacia
adelante, la palanca del Ángulo del Respaldo
(1) debe estar abajo, y la palanca de inclinación
del Asiento/Respaldo (2) debe estar arriba. Una
vez que las palancas 1 y 2 están en la posición
correcta, siéntese completamente en el asiento,
inclínese hacia atrás, jale la palanca hacia atrás (6)
y luego inclínese hacia adelante. Para detener la
inclinación hacia adelante, reclínese y empuje la
palanca (6) hacia el frente de la silla.
7. Tensión de Inclinación – Para aumentar la tensión
de la inclinación, gire la perilla en el sentido de las
manecillas del reloj. Para disminuir la tensión de la
inclinación, gire la perilla en el sentido contrario de
las manecillas del reloj.
8. Ajuste del Respaldo del Asiento – Para elevar el
respaldo, levante el asiento hasta que haga clic a
la altura deseada. Para bajar el respaldo, levántelo
a su posición más alta para liberar el mecanismo
de trinquete, luego desciéndalo a la altura más
baja.
9. Ajuste del Descansabrazos:
• Altura – Para ajustar la altura del
descansabrazos, presione el botón debajo
de la parte frontal de cada descansabrazos y
mueva el brazo hacia arriba o hacia abajo.
• Ancho – Para ajustar el ancho del
descansabrazos, empuje la almohadilla hacia
adentro o afuera.
• Profundidad – Para ajustar la profundidad del
descansabrazos, empuje la almohadilla hacia
adelante o hacia atrás.
12,3 4
5
6
7
8
9
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0521 IH-7690
1-800-295-5510
uline.ca
H-7690
CHAISE EN MAILLE
ERGONOMIQUE
1. Insérez les roulettes dans les pieds de la base à cinq
branches. Placez la base à l'endroit. Insérez le vérin
pneumatique dans la base et placez le couvercle
antipoussière par-dessus le vérin pneumatique.
(Voir Figure 1)
Figure 1
Couvercle
antipoussière
Vérin
pneumatique
OUTIL REQUIS OUTIL INCLUS
Clé Allen
Tournevis cruciforme
PIÈCES
MONTAGE
Dossier avec
plaque de
connexion x 1
Siège x 1 Base à 5 branches
x 1
Roulette x 5 Vérin pneumatique
x 1
Couvercle
antipoussière x 1
Accoudoir x 2 Mécanisme x 1 Vis x 14
6 x 24 mm
Vis x 1
8 x 10 mm
Vis x 2
4 x 20 mm
Vis x 1
10 x 23 mm

PAGE 8 OF 9 0521 IH-7690
2. Insérez le montant dans le dossier. Fixez avec une
vis de 8 x 10 mm. (Voir Figure 2)
REMARQUE: Insérez le montant de sorte que le
côté marqué "outward" (extérieur) soit orienté
dans la direction opposée au siège.
REMARQUE: Utilisez une clé Allen pour serrer
les vis.
3. Alignez l'accoudoir sur les trous situés sous le
siège. Fixez avec quatre vis de 6 x 24 mm. Répétez
l'opération de l'autre côté. (Voir Figure 3)
4. Alignez le mécanisme sur les trous situés sous le
siège. Fixez avec six vis de 6 x 24 mm.
(Voir Figure 4)
REMARQUE: Il peut être nécessaire de tirer le
levier d'assise coulissante et de déplacer le
mécanisme vers l'avant ou l'arrière pour obtenir
plus d'espace pour le serrage des vis.
5. Insérez le montant du dossier dans l'emboîture du
mécanisme située sous le siège. Fixez avec une vis
de 10 x 23 mm. Placez le couvercle sur le montant
et fixez avec deux vis de 4 x 20 mm et un tournevis
cruciforme. (Voir Figure 5)
6. Abaissez lentement l'ensemble de la chaise sur le
vérin pneumatique. Appuyez sur le siège pour le
fixer. (Voir Figure 6)
MONTAGE SUITE
Figure 2
Figure 3
Figure 4
Figure 6
Figure 5

PAGE 9 OF 9 0521 IH-7690
1
-800-295-551
0
uline.ca
RÉGLAGES DE LA CHAISE
1. Dossier inclinable – Pour incliner le dossier, soulevez
le levier afin qu'il puisse bouger librement. Pour
verrouiller la position d'inclinaison, abaissez le levier
à l'angle voulu en position assise.
2. Inclinaison du siège/du dossier – Pour ajuster l'angle
du siège/du dossier, soulevez le levier. La chaise
comporte une inclinaison standard; le siège et le
dossier s'inclinent au même degré simultanément.
3. Inclinaison avec blocage ajustable – Pour bloquer
l'angle du siège/du dossier, abaissez le levier à
l'angle voulu.
4. Profondeur d'assise (assise coulissante) – Pour régler
la profondeur d'assise, tirez le levier et faites glisser
le siège vers l'avant ou vers l'arrière en position
assise. Relâchez le levier pour verrouiller à la
position désirée.
5. Réglage de la hauteur du siège – Pour élever la
hauteur du siège, soulevez le levier avec peu ou
sans poids sur le siège. Pour abaisser la hauteur du
siège, soulevez le levier en position assise.
6. Inclinaison vers l'avant – Pour activer l'inclinaison
vers l'avant, le levier de réglage de l'angle du
dossier (1) doit être en position basse et le levier
d'inclinaison du siège/du dossier (2) en position
haute. Lorsque les leviers 1 et 2 sont dans la
bonne position, asseyez-vous tout au fond du
siège, penchez-vous en arrière, tirez le levier (6)
vers l'arrière puis penchez-vous vers l'avant. Pour
désactiver l'inclinaison vers l'avant, penchez-vous
en arrière et poussez le levier (6) vers l'avant de la
chaise.
7. Tension d'inclinaison – Pour augmenter la tension
d'inclinaison, tournez la molette dans le sens horaire.
Pour diminuer la tension d'inclinaison, tournez la
molette dans le sens antihoraire.
8. Réglage de la hauteur du dossier – Pour élever le
dossier, soulevez-le jusqu'à ce qu'il s'enclenche à la
hauteur voulue. Pour abaisser le dossier, soulevez-
le à sa hauteur maximale afin de déclencher le
mécanisme à cliquet. Ensuite, abaissez-le à la
hauteur minimale.
9. Réglage des accoudoirs :
• Hauteur – Pour régler les accoudoirs en hauteur,
appuyez sur le bouton sous le devant des
accoudoirs, puis faites bouger les accoudoirs
vers le haut ou le bas.
• Écartement – Pour régler l'écartement des
accoudoirs, poussez le rembourrage des
accoudoirs vers l'intérieur ou l'extérieur.
• Profondeur – Pour régler la profondeur des
accoudoirs, poussez le rembourrage des
accoudoirs vers l'avant ou l'arrière.
12,3 4
5
6
7
8
9
