U-Line H-9188 User manual

PAGE 1 OF 15 0721 IH-9188
H-9188
2 DOOR 42" OFFICE
STORAGE CABINET
1-800-295-5510
uline.com

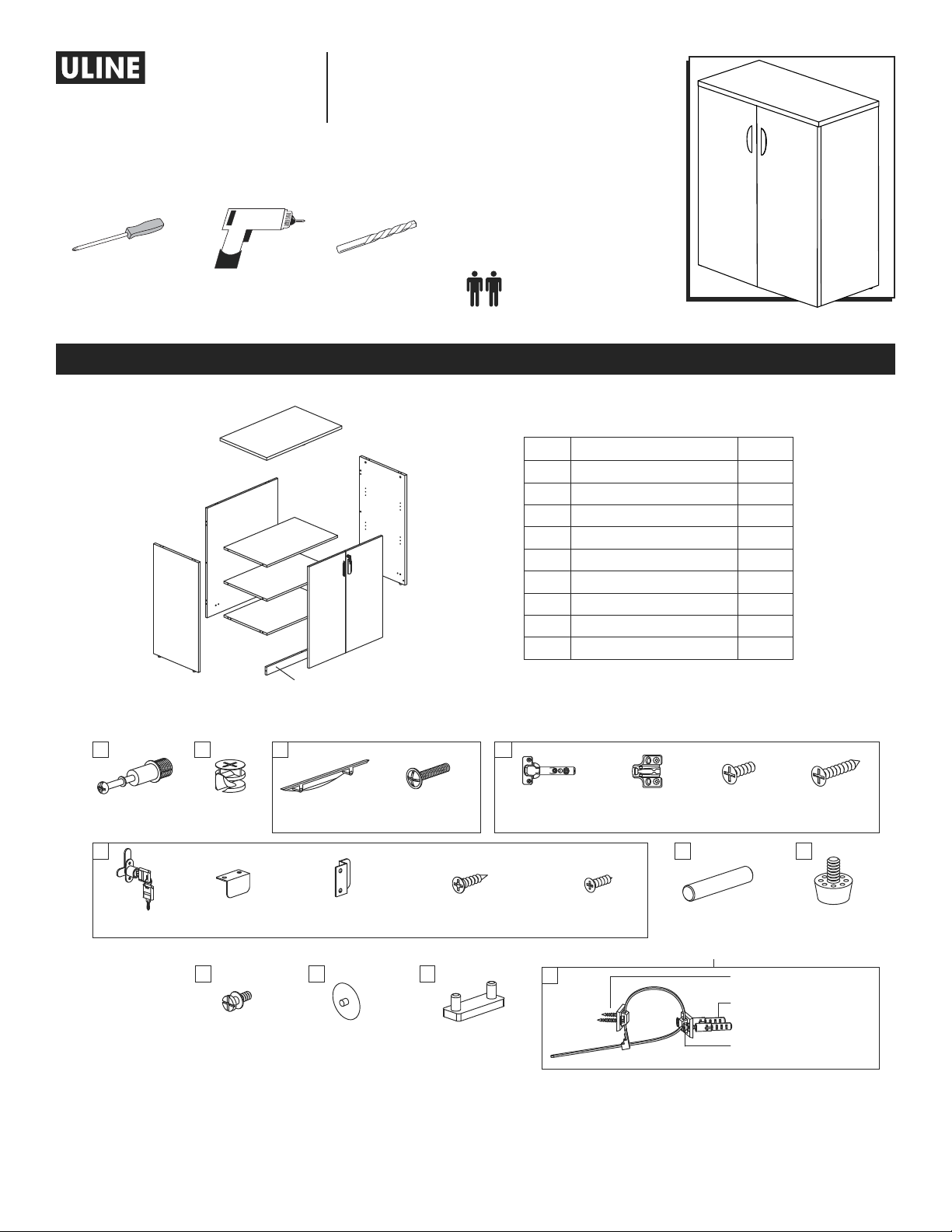

PARTS
TOOLS NEEDED
#DESCRIPTION QTY
1Left Side Panel 1
2Right Side Panel 1
3Top Panel 1
4Bottom Panel 1
5Back Panel 1
6Skirt Panel 1
7Shelf 2
8Left Door 1
9 Right Door 1
1
2
3
7
7
4
6
89
5
Phillips Screwdriver Drill
(Optional)
5/16" Drill Bit
(Optional)
Two Person Assembly
Recommended
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
Handle x 2Cam Lock Pin
x 23
Cam Lock
x 23
S-Bracket x 1 M3.5 x 16 mm
Screw x 2
M3 x 12 mm
Screw x 4 Dowel x 22 Adjustable Glide
x 4
Shelf Dowel x 8 Cam Lock
Cap x 23
Door Plug x 1
M4 x 22 mm
Screw x 4
M4 x 10 mm
Screw x 8
M4 x 14 mm
Screw x 16
Frame Hinge
Wing x 4
Door Hinge
Wing x 4
Lock x 1 L-Bracket x 1
Wall Anchor Kit
M4 x 20 mm Screw x 2
Plastic Anchor x 2
M4 x 40 mm Screw x 2
A DB C
E
H I J
F G
K

PAGE 2 OF 15 0721 IH-9188
NOTE: Assemble unit on a smooth, non-marring
surface to prevent scratching. Check that all
parts are included.
IMPORTANT! Turn cam lock 1/4 to the right to
lock. Ensure the arrow is pointing to edge of
panel before inserting into the panel's hole.
IMPORTANT! Cam lock pins must be tightened
once inserted into panel. To tighten cam lock
pins, grasp lower part of cam lock pin and
tighten using a Phillips head screwdriver.

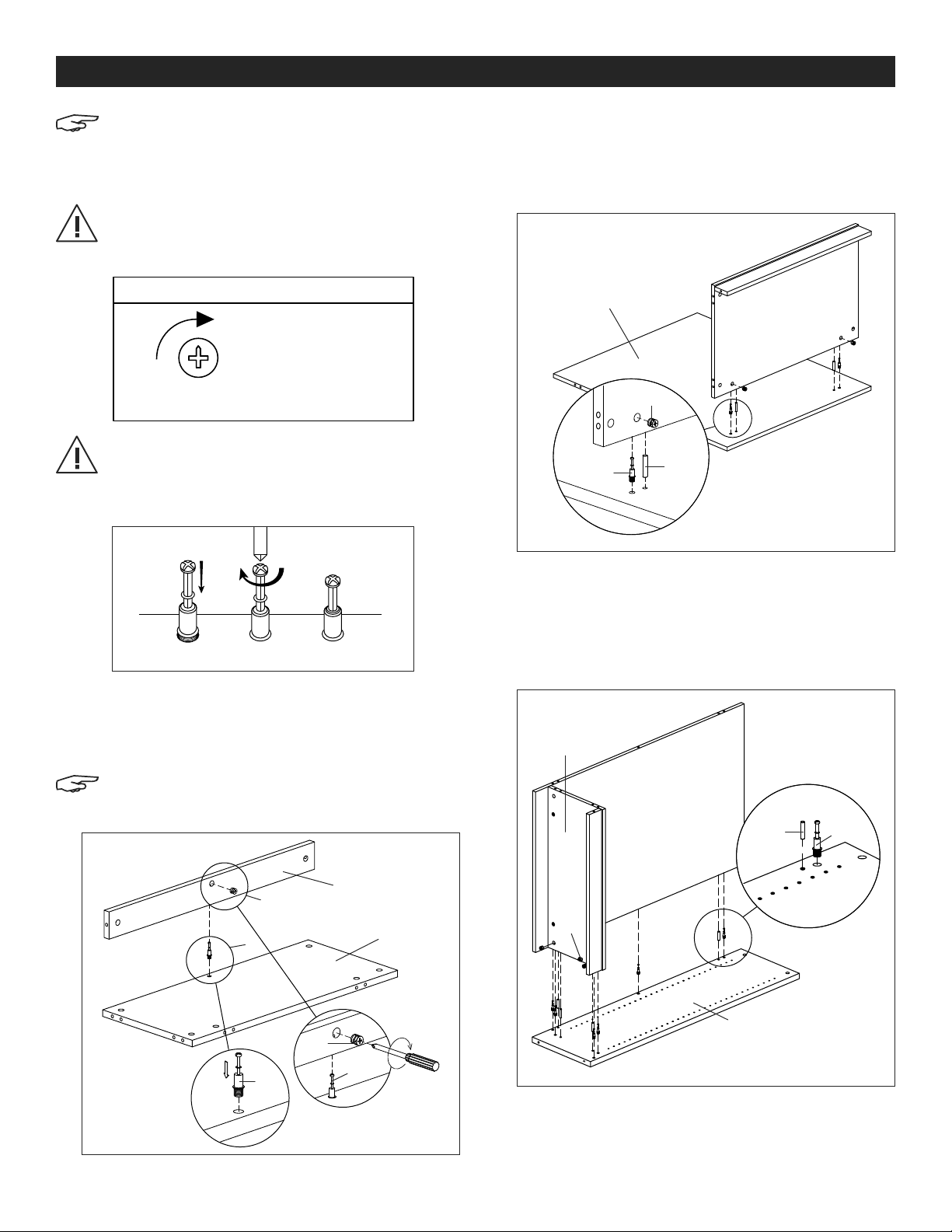

1. Insert cam lock pin (A) into bottom panel. Insert
cam lock (B) into skirt panel. Attach skirt panel and
tighten cam lock using a Phillips head screwdriver.
(See Figure 1)
NOTE: Cam lock caps (I) can be applied once
cam locks are tightened for a finished look.
2. Insert cam lock pins (A) and dowels (F) into back
panel. Insert cam locks (B) into bottom panel. Attach
bottom panel and tighten cam locks using a Phillips
head screwdriver. (See Figure 2)
3. Insert cam lock pins (A) and dowels (F) into right side
panel. Insert cam locks (B) into bottom panel, back
panel and skirt panel. Attach bottom and back
panels and tighten cam locks using a Phillips head
screwdriver. (See Figure 3)
ASSEMBLY
Figure 1
A
AA
B
B
Bottom Panel
Skirt Panel
Figure 2
A
B
Bottom Panel
Back Panel
F
IMPORTANT! FUNCTION OF CAM LOCK
1/4 RIGHT TURN
FOR LOCKING
Ensure the arrow is pointing upwards
before inserting into the panel's hole.
Figure 3
A
Right Side
Panel
Back
Panel
Bottom
Panel
F
B
TIGHTENING OF CAM LOCK PINS

PAGE 3 OF 15 0721 IH-9188
ASSEMBLY CONTINUED

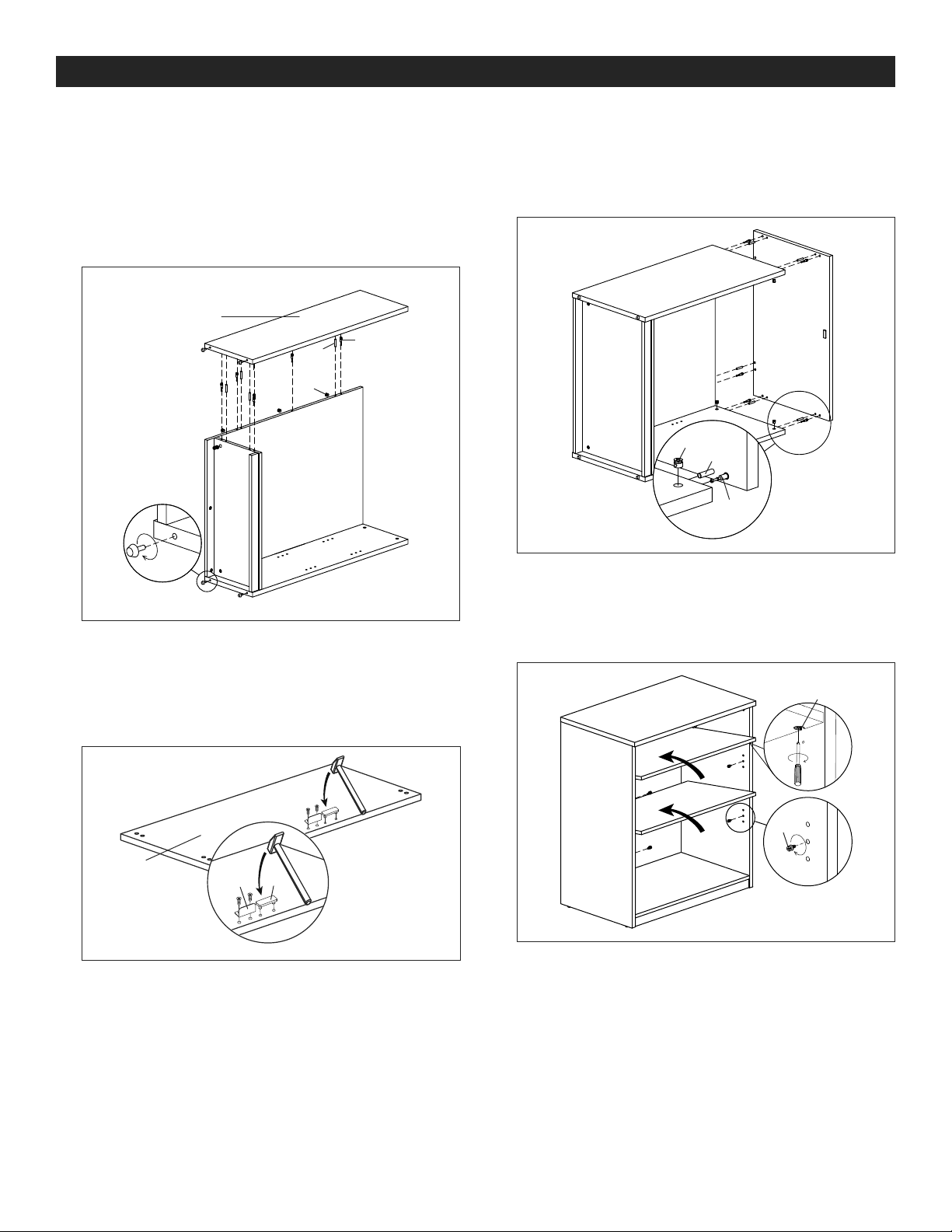

4. Insert cam lock pins (A) and dowels (F) into left side
panel. Insert cam locks (B) into bottom panel, back
panel and skirt panel. Attach bottom and back
panels and tighten cam locks using a Phillips head
screwdriver. (See Figure 4)
5. Insert adjustable glides (G) into bottom of side
panels. (See Figure 4)
6. Align holes on L-bracket (E) with pre-drilled holes in
top panel. Insert two M3 x 12 mm screws and attach
using a Phillips head screwdriver or drill. Align holes
on plug (J) with pre-drilled holes in top panel and
gently tap with a rubber mallet to insert.
(See Figure 5)
7. Insert cam lock pins (A) and dowels (F) into top
panel. Insert cam locks (B) into back panel, right
side panel and left side panel. Attach top panel
and tighten cam locks using a Phillips head
screwdriver. (See Figure 6)
8. Place cabinet upright. Insert shelf dowels (H) into
side panels. Place shelves inside cabinet and
ensure shelf supports lower onto shelf dowels.
Tighten shelf supports in underside of shelves for a
secure fit. (See Figure 7)
Figure 6
A
F
B
Top
Panel
Figure 7
H
Figure 4
A
B
F
Left Side
Panel
G
Figure 5
EJ
Top
Panel
Shelf Support

PAGE 4 OF 15 0721 IH-9188

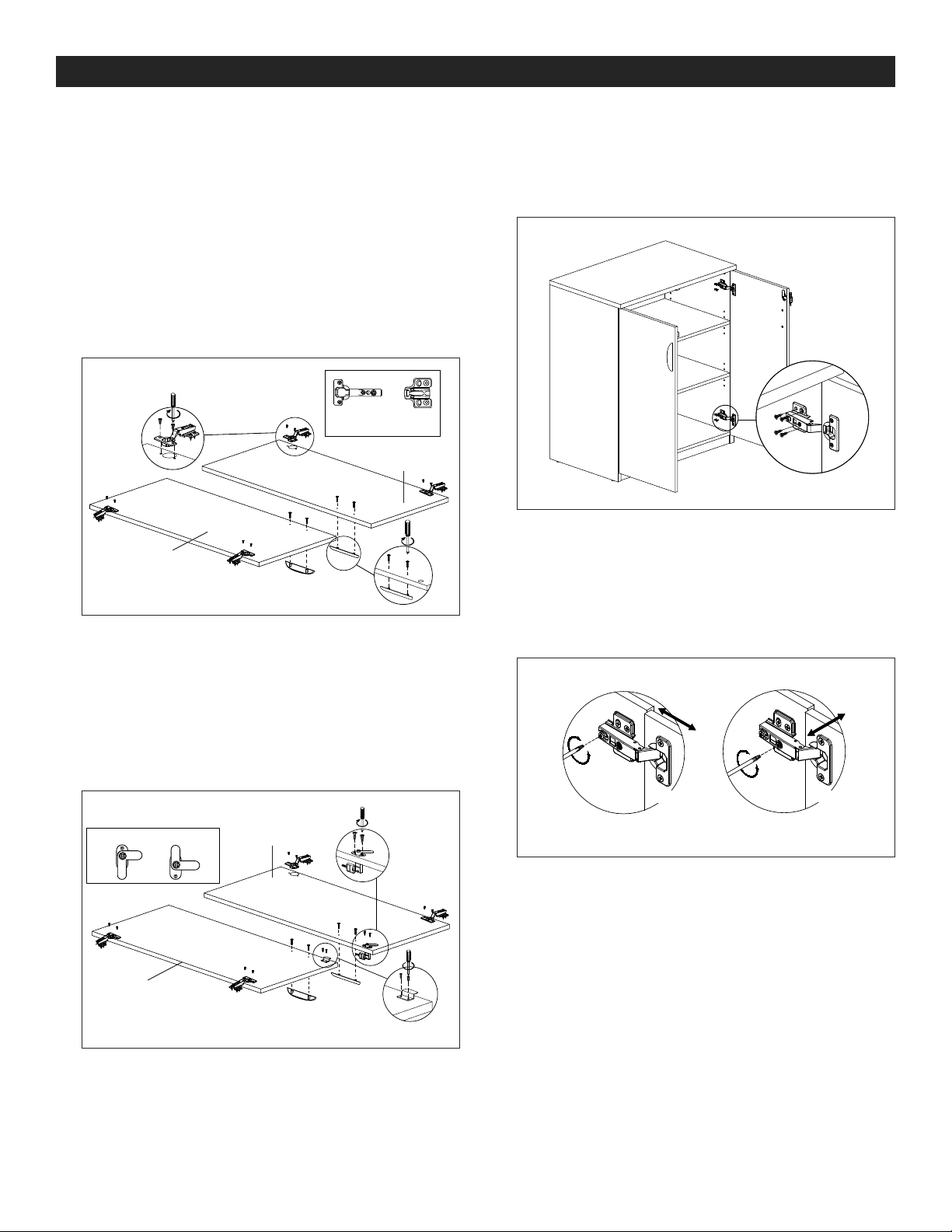

9. Place left door and right door panels on a smooth,
non-marring surface to prevent scratching. Snap
door hinge wing and frame hinge wing together.
Align holes in hinge (D) with pre-drilled holes in door
panel. Insert two M4 x 10 mm screws and tighten
using a Phillips head screwdriver or drill. Repeat for
three remaining hinges. (See Figure 8)
10. Attach handles (C) to the outside of the door panels
using M4 x 22 mm screws and a Phillips head
screwdriver. (See Figure 8)
11. Align holes on S-bracket (E) with pre-drilled holes on
left door. Insert two M3 x 12 mm screws and attach
using a Phillips head screwdriver or drill. (See Figure 9)
12. Align holes on lock (E) with pre-drilled holes on right
door. Insert two M3.5 x 16 mm screws (E) and attach
using a Phillips head screwdriver or drill. (See Figure 9)
13. Using two people, hold door panel in line with
side panel. Attach hinge to side panel using four
M4 x 14 mm screws. Repeat for three remaining
hinges. (See Figure 10)
14. Once door panels are attached, each hinge may
need to be adjusted to align the doors. To adjust
the depth of the doors, tighten or loosen the rear
screw in the hinge. To adjust the angle of the doors,
tighten or loosen the center screw in the hinge.
(See Figure 11)
Figure 8
D
C
Right Door
Hinge Assembly
Left Door
+
ASSEMBLY CONTINUED
Figure 10
Figure 9
E
E
Right Door
Left Door
Unlocked Locked
Fi gure 11
Door Depth
Side
Panel
Door
Door Angle
Side
Panel
Door

PAGE 5 OF 15 0721 IH-9188

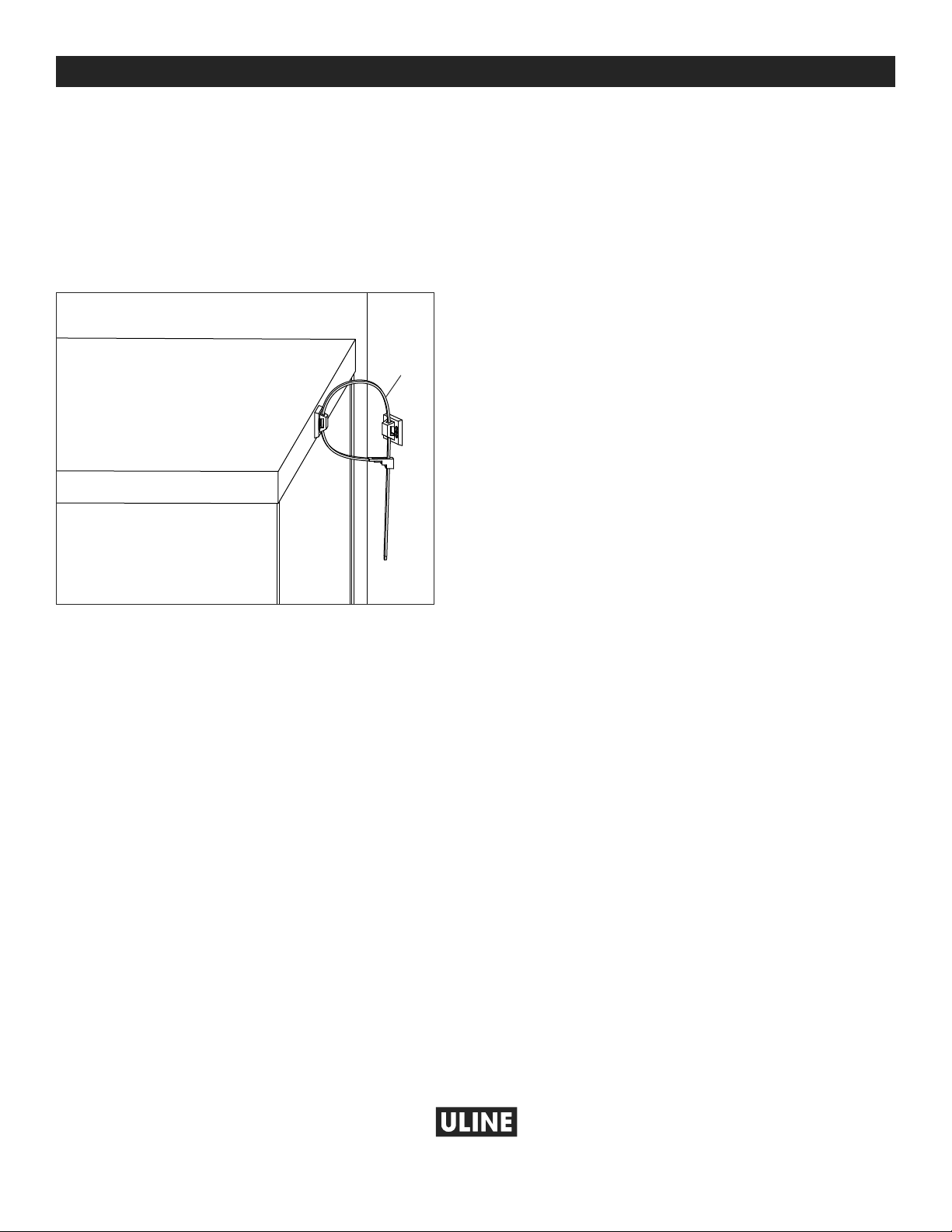

WALL ANCHOR
1. Attach one bracket of wall anchor (K) to back of top
panel using two M4 x 20 mm screws. Mark holes on
wall where plastic anchors are to be located. Drill
holes using 5/16" drill bit. Mount opposite bracket of
wall anchor to wall with two M4 x 40 mm screws and
two M8 x 36 mm plastic anchors. Tighten cable tie
to prevent tipping. (See Figure 12)
ASSEMBLY CONTINUED
Figure 12
Top
Back
Wall
K
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0721 IH-9188
800-295-5510
uline.mx
H-9188
GABINETE PARA
ALMACENAMIENTO
CON 2 PUERTAS – 42"
PARTES
HERRAMIENTAS NECESARIAS
#DESCRIPCIÓN CANT.
1Panel Lateral Izquierdo 1
2Panel Lateral Derecho 1
3Panel Superior 1
4Panel Inferior 1
5Panel Posterior 1
6Zoclo 1
7 Repisa 2
8Puerta Izquierda 1
9Puerta Derecha 1
1
2
3
7
7
4
6
89
5
Desarmador de Cruz Taladro
(Opcional)
Broca de 5/16”
(Opcional)
Se Recomienda Armar
Entre Dos Personas
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
2 Asas23 Pasadores para
Tuercas de Leva
23 Tuercas
de Leva
1 Soporte en S 2 Tornillos
M3.5 x 16 mm
4 Tornillos
M3 x 12 mm 22 Taquetes 4 Tapas
Niveladoras
8 Taquetes
para Repisa
23 Tapas
para Tuercas
de Leva
1 Tapón para
Puerta
4 Tornillos
M4 x 22 mm
8 Tornillos
M4 x 10 mm
16 Tornillos
M4 x 14 mm
4 Bisagras de
Ala para Marco
4 Bisagras de
Ala para Puerta
1 Seguro 1 Soporte en L
Kit de Anclaje para Pared
2 Tornillos M4 x 20 mm
2 Anclajes de Plástico
2 Tornillos M4 x 40 mm
A DB C
E
H I J
F G
K

PAGE 7 OF 15 0721 IH-9188
NOTA: Ensamble la unidad sobre una
superficie lisa que no deje marcas para evitar
rayones. Verifique que todas las partes estén
incluidas.
¡IMPORTANTE! Gire la tuerca de leva 1/4 a la
derecha para bloquear. Asegúrese de que la
flecha apunte hacia el borde del panel antes
de insertarla en el orificio del panel.
¡IMPORTANTE! Los pasadores para tuercas
de leva se deben apretar una vez que se
hayan insertado en el panel. Para apretarlos,
sostenga la parte inferior del pasador y apriete
con el desarmador de cruz.

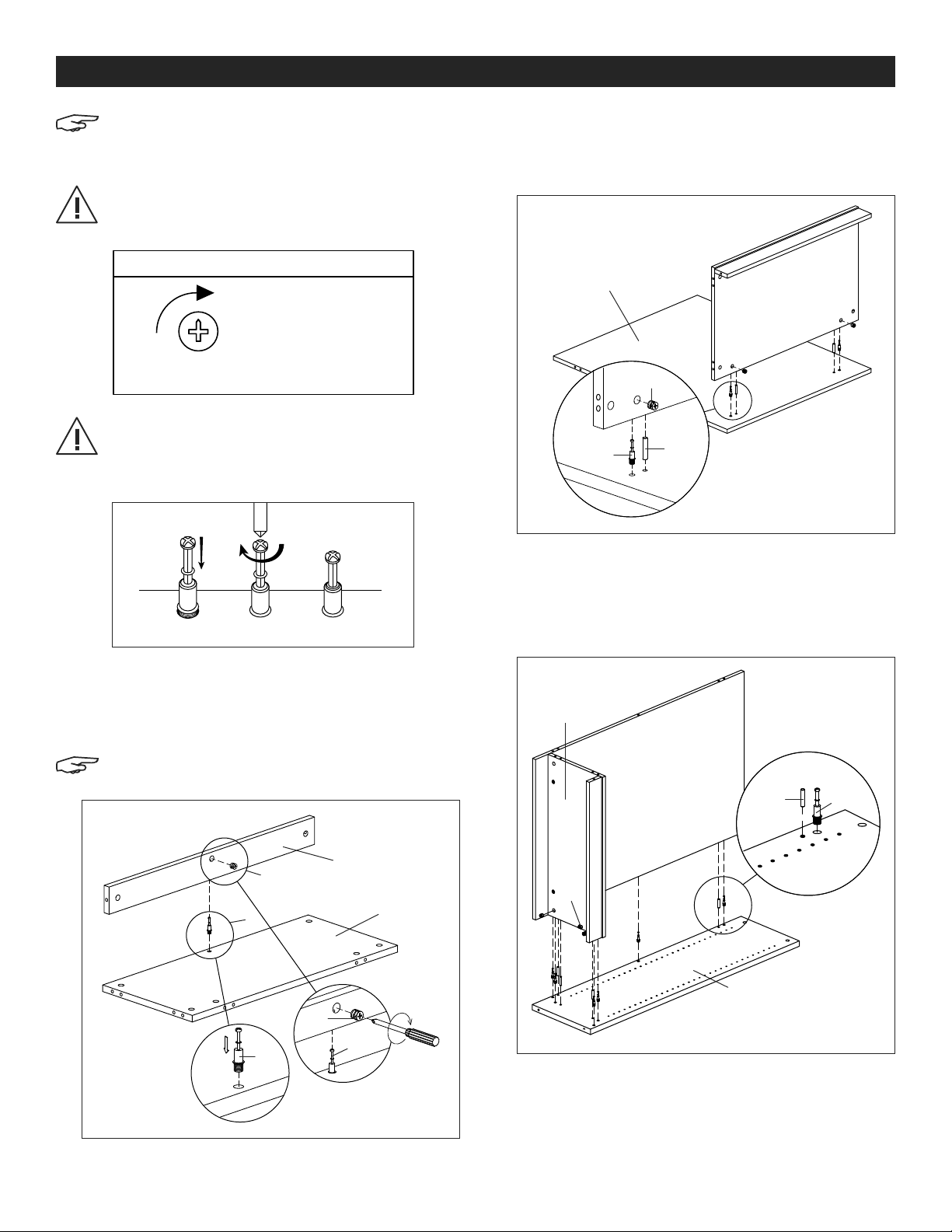

1. Inserte el pasador para tuercas de leva (A) en el
panel inferior. Inserte las tuercas de leva (B) en el
zoclo. Fije el zoclo y apriete la tuerca de leva con
un desarmador de cruz. (Vea Diagrama 1)
NOTA: Puede colocar las tapas de las tuercas
de leva una vez que las haya apretado para
darle una apariencia terminada.
2. Inserte los pasadores para tuercas de leva (A) y los
taquetes (F) en el panel posterior. Inserte las tuercas
de leva (B) en el panel inferior. Fije el panel inferior y
apriete las tuercas de leva con un desarmador de
cruz. (Vea Diagrama 2)
3. Inserte los pasadores para tuercas de leva (A) y los
taquetes (F) en el panel lateral derecho. Inserte las
tuercas de leva (B) en el panel inferior, el panel y el
zoclo. Fije los paneles inferior y posterior y apriete
las tuercas de leva con un desarmador de cruz.
(Vea Diagrama 3)
ENSAMBLE
Diagrama 1
A
AA
B
B
Panel Inferior
Zoclo
Diagrama 2
A
B
Panel Inferior
Panel Posterior
F
¡IMPORTANTE! FUNCIÓN DE LA TUERCA DE LEVA
GIRE 1/4 A LA
DERECHA PARA
ASEGURARLA
Asegúrese de que la flecha apunte hacia arriba
antes de insertarla en el orificio del panel.
Diagrama 3
A
Panel Lateral
Derecho
Panel
Posterior
Panel
Inferior
F
B
AJUSTE LOS PASADORES PARA LAS TUERCAS DE LEVA

PAGE 8 OF 15 0721 IH-9188
4. Inserte los pasadores para tuercas de leva (A) y los
taquetes (F) en el panel lateral izquierdo. Inserte
las tuercas de leva (B) en el panel inferior, el
panel posterior y el zoclo. Fije los paneles inferior
y posterior y apriete las tuercas de leva con un
desarmador de cruz. (Vea Diagrama 4)
5. Inserte las tapas niveladoras (G) en la parte inferior
de los paneles laterales. (Vea Diagrama 4)
6. Alinee los orificios en el Soporte en L (E) con los
orificios preperforados en el panel superior. Inserte
dos tornillos M3 x 12 mm y fíjelos usando un
desarmador de cruz o taladro. Alinee los orificios
en el tapón (J) con los orificios preperforados en
el panel superior y golpéelos ligeramente con un
mazo de caucho para insertarlo.
(Vea Diagrama 5)
7. Inserte los pasadores para tuercas de leva (A) y los
taquetes (F) en el panel superior. Inserte las tuercas
de leva (B) en el panel posterior, el panel lateral
derecho e izquierdo. Fije el panel superior y apriete
las tuercas de leva con un desarmador de cruz.
(Vea Diagrama 6)
8. Coloque el gabinete en posición vertical. Inserte
los taquetes para repisa (H) en los paneles laterales.
Coloque las repisas dentro del gabinete y confirme
que los soportes de las repisas se acomoden en los
taquetes. Apriete los soportes de las repisas debajo
de ellas para un ajuste seguro. (Vea Diagrama 7)
CONTINUACIÓN DEL ENSAMBLE
Diagrama 6
A
F
B
Panel
Superior
Diagrama 4
A
B
F
Panel Lateral
Izquierdo
G
Diagrama 5
EJ
Panel
Superior
Diagrama 7
H
Soporte para Repisa

PAGE 9 OF 15 0721 IH-9188
9. Coloque los paneles de la puerta izquierda y
derecha sobre una superficie lisa que no deje
marcas para evitar rayones. Ensamble la bisagra
de ala para puerta con la bisagra de ala para
marco. Alinee los orificios en la bisagra (D) con los
orificios preperforados en el panel de la puerta.
Inserte dos tornillos M4 x 10 mm y apriételos usando
un desarmador de cruz o taladro. Repita para las
tres bisagras restantes. (Vea Diagrama 8)
10. Fije las asas (C) a la parte exterior de los paneles
de las puertas utilizando tornillos M4 x 22 mm y un
desarmador de cruz. (Vea Diagrama 8)
11. Alinee los orificios en el Soporte en S (E) con los
orificios preperforados en la puerta izquierda.
Inserte dos tornillos M3 x 12 mm y fíjelos usando un
desarmador de cruz o taladro. (Vea Diagrama 9)
12. Alinee los orificios en el seguro (E) con los orificios
preperforados en la puerta derecha. Inserte
dos tornillos M3.5 x 16 mm (E) y fíjelos usando un
desarmador de cruz o taladro. (Vea Diagrama 9)
13. Entre dos personas, sostengan el panel de la
puerta alineado con el panel lateral. Fije la bisagra
al panel lateral usando cuatro tornillos M4 x 14
mm. Repita para las tres bisagras restantes. (Vea
Diagrama 10)
14. Una vez que los paneles de las puertas están
unidos, cada bisagra puede necesitar ajuste para
alinear las puertas. Para ajustar la profundidad de
las puertas, apriete o afloje el tornillo posterior en
la bisagra. Para ajustar el ángulo de las puertas,
apriete o afloje el tornillo central en la bisagra.
(Vea Diagrama 11)
Diagrama 8
D
C
Puerta
Derecha
Ensamble de
las Bisagras
Puerta
Izquierda
+
CONTINUACIÓN DEL ENSAMBLE
Diagrama 10
Diagrama 11
Profundidad de la Puerta
Panel
Lateral
Puerta
Ángulo de la Puerta
Panel
Lateral
Puerta
Diagrama 9
E
E
Puerta
Derecha
Puerta
Izquierda
Desbloqueado Bloqueado

PAGE 10 OF 15 0721 IH-9188
ANCLAJE PARA PARED
1. Fije un soporte del anclaje para pared (K) a la
parte posterior del panel superior con dos tornillos
M4 x 20 mm. Marque los orificios en la pared donde
se colocarán los anclajes de plástico. Taladre los
orificios utilizando la broca de 5/16". Instale en la
pared el soporte opuesto del anclaje para pared
con dos tornillos M4 x 40 mm y dos anclajes de
plástico M8 x 36 mm. Apriete el cincho para evitar
que se vuelque. (Vea Diagrama 12)
CONTINUACIÓN DEL ENSAMBLE
Diagrama 12
Parte Superior
Parte
Posterior
Pared
K
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0721 IH-9188
1-800-295-5510
uline.ca
H-9188
ARMOIRE DE RANGEMENT DE
BUREAU – 42 PO, 2 PORTES
PIÈCES
OUTILS REQUIS
#DESCRIPTION QTÉ
1Panneau latéral gauche 1
2Panneau latéral droit 1
3Panneau supérieur 1
4Panneau inférieur 1
5Panneau arrière 1
6 Panneau de base 1
7Tablette 2
8Porte gauche 1
9Porte droite 1
1
2
3
7
7
4
6
89
5
Tournevis cruciforme Perceuse
(optionnel)
Mèche de perceuse
de 5/16 po (optionnel)
Montage à deux
personnes recommandé
Poignée x 2Goujon
d'excentrique x 23
Excentrique
x 23
Support en
S x 1
Vis M3,5 x 16
mm x 2
Vis M3 x 12 mm
x 4 Cheville x 22 Patin réglable x 4
Cheville de
tablette x 8
Cache pour
excentrique x 23
Bouchon de
porte x 1
Vis M4 x 22 mm
x 4
Vis M4 x 10 mm
x 8
Vis M4 x 14 mm
x 16
Bras de
charnière du
cadre x 4
Bras de
charnière de la
porte x 4
Serrure x 1 Support en
L x 1
Ensemble d'ancrage mural
Vis M4 x 20 mm x 2
Ancrage en
plastique x 2
Vis M4 x 40 mm x 2
A DB C
E
H I J
F G
K

PAGE 12 OF 15 0721 IH-9188
REMARQUE: Montez l'armoire sur une surface
lisse qui ne marque pas afin d’éviter les rayures.
Vérifiez que toutes les pièces sont incluses.
IMPORTANT! Tournez l'excentrique de 1/4 de
tour vers la droite pour le verrouiller. Vérifiez
que la flèche pointe vers le bord du panneau
avant de l'insérer dans le trou du panneau.
IMPORTANT! Les goujons d'excentrique doivent
être serrés après insertion dans le panneau.
Pour serrer les goujons d'excentrique, saisissez
la partie inférieure du goujon et serrez avec le
tournevis cruciforme.
1. Insérez un goujon d’excentrique (A) dans le
panneau inférieur. Insérez un excentrique (B) dans
le panneau de base. Fixez le panneau de base
et serrez l'excentrique avec le tournevis cruciforme.
(Voir Figure 1)
REMARQUE: Une fois les excentriques serrés,
les caches pour excentrique (I) peuvent être
installés pour donner un aspect fini.
2. Insérez des goujons d'excentrique (A) et des
chevilles (F) dans le panneau arrière. Insérez des
excentriques (B) dans le panneau inférieur. Fixez le
panneau inférieur et serrez les excentriques avec le
tournevis cruciforme. (Voir Figure 2)
3. Insérez des goujons d'excentrique (A) et des
chevilles (F) dans le panneau latéral droit. Insérez
des excentriques (B) dans le panneau inférieur, le
panneau arrière et le panneau de base. Fixez
les panneaux inférieur et arrière et serrez les
excentriques avec le tournevis cruciforme.
(Voir Figure 3)
MONTAGE
Figure 1
A
AA
B
B
Panneau inférieur
Panneau de base
Figure 2
A
B
Panneau inférieur
Panneau arrière
F
IMPORTANT! UTILISATION DES EXCENTRIQUES
1/4 DE TOUR VERS
LA DROITE POUR
VERROUILLER
S'assurer que la flèche pointe vers le haut
avant l'insertion dans le trou du panneau.
Figure 3
A
Panneau
latéral droit
Panneau
arrière
Panneau
inférieur
F
B
SERRAGE DES GOUJONS D'EXCENTRIQUE

PAGE 13 OF 15 0721 IH-9188
MONTAGE SUITE
4. Insérez des goujons d'excentrique (A) et des
chevilles (F) dans le panneau latéral gauche.
Insérez des excentriques (B) dans le panneau
inférieur, le panneau arrière et le panneau de base.
Fixez les panneaux inférieur et arrière et serrez les
excentriques avec le tournevis cruciforme.
(Voir Figure 4)
5. Insérez les patins réglables (G) au bas des
panneaux latéraux. (Voir Figure 4)
6. Alignez les trous du support en L (E) sur les trous
prépercés du panneau supérieur. Insérez deux vis M3
x 12 mm et serrez-les avec le tournevis cruciforme ou
la perceuse. Alignez les trous du bouchon (J) sur les
trous prépercés du panneau supérieur et insérez-le
avec précaution avec un maillet en caoutchouc.
(Voir Figure 5)
7. Insérez des goujons d'excentrique (A) et des
chevilles (F) dans le panneau supérieur. Insérez
des excentriques (B) dans le panneau arrière, le
panneau latéral droit et le panneau latéral gauche.
Fixez le panneau supérieur et serrez les excentriques
avec le tournevis cruciforme. (Voir Figure 6)
8. Mettez l'armoire à l'endroit. Insérez des chevilles
de tablette (H) dans les panneaux latéraux. Placez
les tablettes dans l'armoire et assurez-vous que les
supports des tablettes sont correctement positionnés
sur les chevilles de tablette. Serrez les supports de
tablette situés sur la face inférieure des tablettes
pour bien les ajuster. (Voir Figure 7)
Figure 6
A
F
B
Panneau
supérieur
Figure 4
A
B
F
Panneau latéral
gauche
G
Figure 5
EJ
Panneau
supérieur
Figure 7
H
Support de tablette

PAGE 14 OF 15 0721 IH-9188
9. Placez les portes gauche et droite sur une surface
lisse qui ne marque pas pour éviter les rayures.
Emboîtez le bras de charnière de la porte et le
bras de charnière du cadre. Alignez les trous de
charnière (D) sur les trous prépercés de la porte.
Insérez deux vis M4 x 10 mm et serrez-les avec
le tournevis cruciforme ou la perceuse. Répétez
l'opération pour les trois autres charnières.
(Voir Figure 8)
10. Fixez les poignées (C) à l'extérieur des portes avec
des vis M4 x 22 mm et le tournevis cruciforme.
(Voir Figure 8)
11. Alignez les trous du support en S (E) sur les trous
prépercés de la porte gauche. Insérez deux vis M3 x
12 mm et serrez-les avec le tournevis cruciforme ou la
perceuse. (Voir Figure 9)
12. Alignez les trous de la serrure (E) sur les trous
prépercés de la porte droite. Insérez deux vis M3,5 x
16 mm (E) et serrez-les avec le tournevis cruciforme ou
la perceuse. (Voir Figure 9)
13. Tenez la porte à deux au niveau du panneau latéral.
Fixez la charnière au panneau latéral avec quatre
vis M4 x 14 mm. Répétez l'opération pour les trois
autres charnières. (Voir Figure 10)
14. Une fois les portes fixées, il peut être nécessaire
d'ajuster chaque charnière pour aligner les portes.
Pour régler la profondeur des portes, serrez ou
desserrez la vis arrière de la charnière. Pour régler
l'angle des portes, serrez ou desserrez la vis centrale
de la charnière.
(Voir Figure 11)
Figure 8
D
C
Porte droite
Ensemble de
la charnière
Porte gauche
+
MONTAGE SUITE
Figure 10
Figure 9
E
E
Porte droite
Porte gauche
Déverrouillé Verrouillé
Fi gure 11
Profondeur de la porte
Panneau
latéral Porte
Angle de la porte
Panneau
latéral Porte

PAGE 15 OF 15 0721 IH-9188
ANCRAGE MURAL
1. Fixez un support d'ancrage mural (K) à l'arrière du
panneau supérieur avec deux vis M4 x 20 mm.
Marquez l'emplacement des trous sur le mur pour les
ancrages en plastique. Percez les trous en utilisant
la mèche de perceuse de 5/16 po. Fixez le support
d'ancrage mural correspondant au mur avec deux
vis M4 x 40 mm et deux ancrages en plastique M8
x 36 mm. Resserrez l'attache-câble pour empêcher
tout basculement. (Voir Figure 12)
MONTAGE SUITE
Figure 12
Panneau supérieur
Panneau
arrière
Mur
K
1
-800-295-551
0
uline.ca
