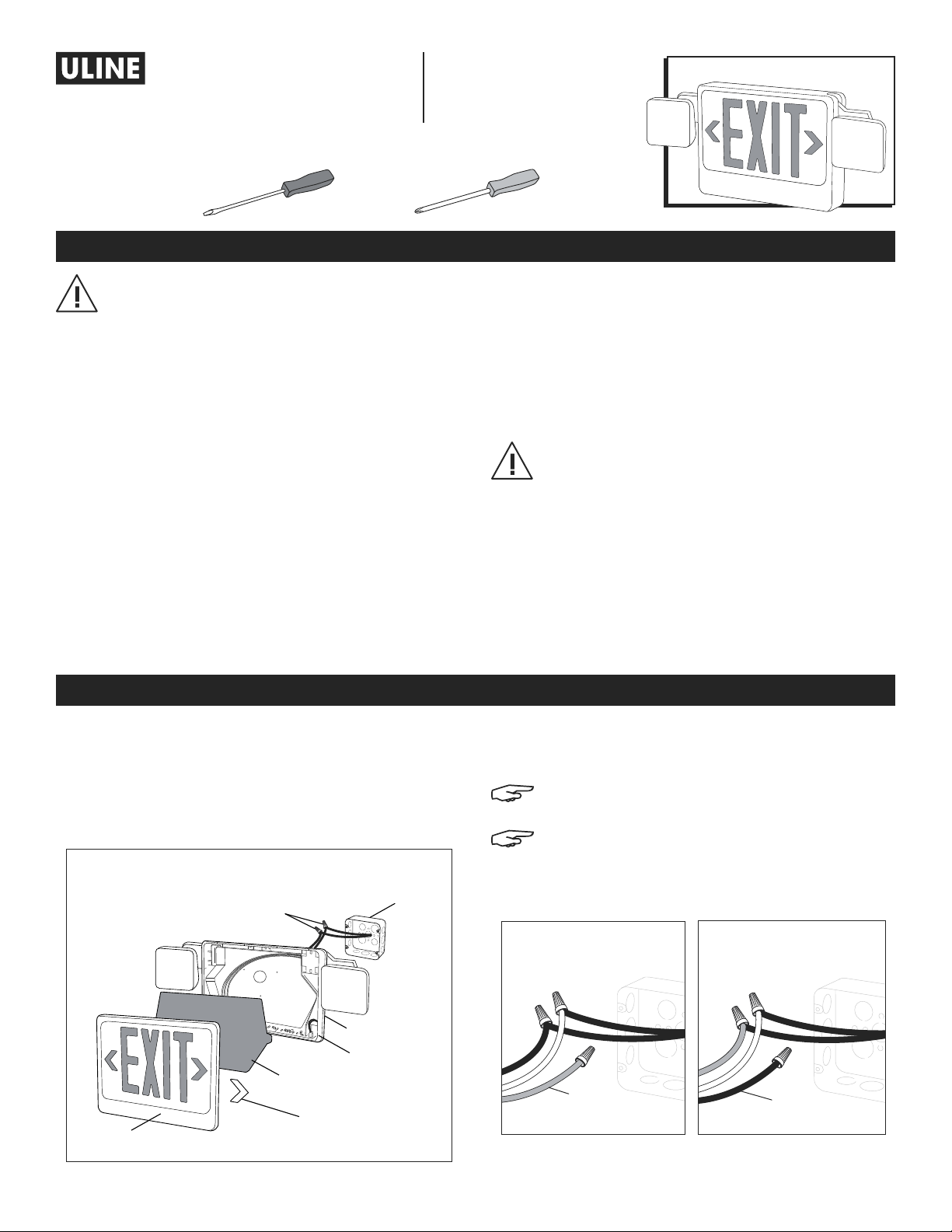

PAGE 1 OF 9 0621 IH-6509
H-6509, H-6510
HARD-WIRED EXIT SIGN
1-800-295-5510
uline.com
SAFETY
CAUTION! When using electrical equipment,
always follow basic safety precautions, including:
• Do not use outdoors.
• Do not mount near gas or electric heaters.
• Do not let power cords touch hot surfaces.
• Use caution when servicing batteries to avoid
possible shorting.
• Mount in locations and at heights where it
will not readily be subjected to tampering by
unauthorized personnel.
• Use of accessories not recommended by the
manufacturer may cause an unsafe condition.
• Do not use this equipment for anything other
than intended use.
• Before wiring to AC service, turn off AC power
at fuse or circuit breaker.
• Disconnect AC power and unplug battery
before servicing.
• Only use specified lamps in the fixture.
• Battery in unit may not be fully charged. After
AC service is supplied to unit, let battery charge
for at least 24 hours before performing any tests.
CAUTION: Halogen cycle lamps are used in
this equipment. To avoid shattering: Do not
operate lamp in excess of rated voltage.
• Protect lamp against abrasion and scratches
and against liquids when lamp is operating,
dispose of lamp with care.
• Halogen cycle lamps operate at high
temperatures. Do not store or place
flammable materials near lamp.
TOOLS NEEDED
Phillips ScrewdriverFlathead Screwdriver
BACK MOUNTING
1. Drill 1/4" holes into oblong knock outs on back plate
that correspond to junction box holes to be used.
(See Figure 1)
2. Feed transformer input leads through center hole
and make the proper connections. (See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
If the unit is self-powered, be sure to snap battery
connector together.
INSTALLATION
Figure 1
Wire Nuts
Back Plate
EXIT Panel
Diffuser
Junction
Box
Plastic
Housing
Snap-in
Directional Arrow
120VAC 277VAC
Connect black and white
leads to building utility.
Connect orange and white
leads to building utility.
Cap Unused
Orange Wire
Figure 2
Cap Unused
Black Wire
Figure 3
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.

PAGE 2 OF 9 0621 IH-6509
NOTE: In some cases, not all leads will be used.
Cap off unused wire.
3. Feed excess wire into junction box and secure back
plate to junction box. (See Figure 1)
4. Snap in arrows on EXIT panel as required. Then snap
EXIT panel to housing: top first, then bottom. (See Figure 1)
NOTE: Use flexible
conduit only.
(See Figure 4)
SIDE MOUNTING
1. Attach crossbar to junction box. Set the crossbar so
longer blade is touching junction box. (See Figure 5)
2. Open the EXIT housing.
(See Figure 6) Feed the
transformer input leads
through side hole, being
sure to secure wire into wire
guides molded at edges of
the sign. (See Figure 5)
3. Attach sign to canopy by inserting canopy into sign
at an angle, then twisting to secure. (See Figure 5)
4. Feed transformer input leads through center hole
and make the proper connections. (See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
If the unit is self-powered, be sure to snap battery
connector together.
5. Feed excess wire into junction box and align holes in
canopy with holes in crossbar. Use screws supplied
to tighten canopy to crossbar so canopy is securely
fastened and tight against wall. (See Figure 5)
6. Snap in arrows to EXIT panel as required. Then snap
EXIT panel to housing: top first then bottom.
CEILING MOUNTING
1. Attach crossbar to junction box. Set the crossbar so
the longer blade touches junction box.(See Figure 7)
2. Open the EXIT housing. (See Figure 6) Feed the
transformer input leads through top hole, being
sure to secure wire into wire guides molded at
edges of sign.
3. Attach sign to canopy
by inserting canopy
into sign at
an angle. Twist to
secure. (See Figure 8)
4. Feed transformer
input leads through
center hole and
make the proper
connections. (See Figures 2-3)
NOTE: If using 120VAC, connect black and white
leads to building utility.
NOTE: If using 277VAC, connect orange and
white leads to building utility.
If the unit is self-powered, be sure to snap battery
connector together.
5. Feed excess wire into junction box and align holes
in canopy to crossbar so that canopy is securely
fastened and tight against the ceiling.
6. Snap in arrows to EXIT panel as required. Then snap
EXIT panel to housing: top first, then bottom.
INSTALLATION CONTINUED
Figure 8
Canopy
Figure 7
Crossbar
Canopy
EXIT Panel
Diffuser
Junction Box
Plastic Housing
Snap-in
Directional Arrow
Figure 6
Figure 4
Figure 5
Wire Nuts
Crossbar
Canopy
Back Plate
EXIT Panel
Diffuser
Junction
Box
Plastic
Housing
Snap-in
Directional Arrow Crossbar Screws
(not included)

PAGE 3 OF 9 0621 IH-6509

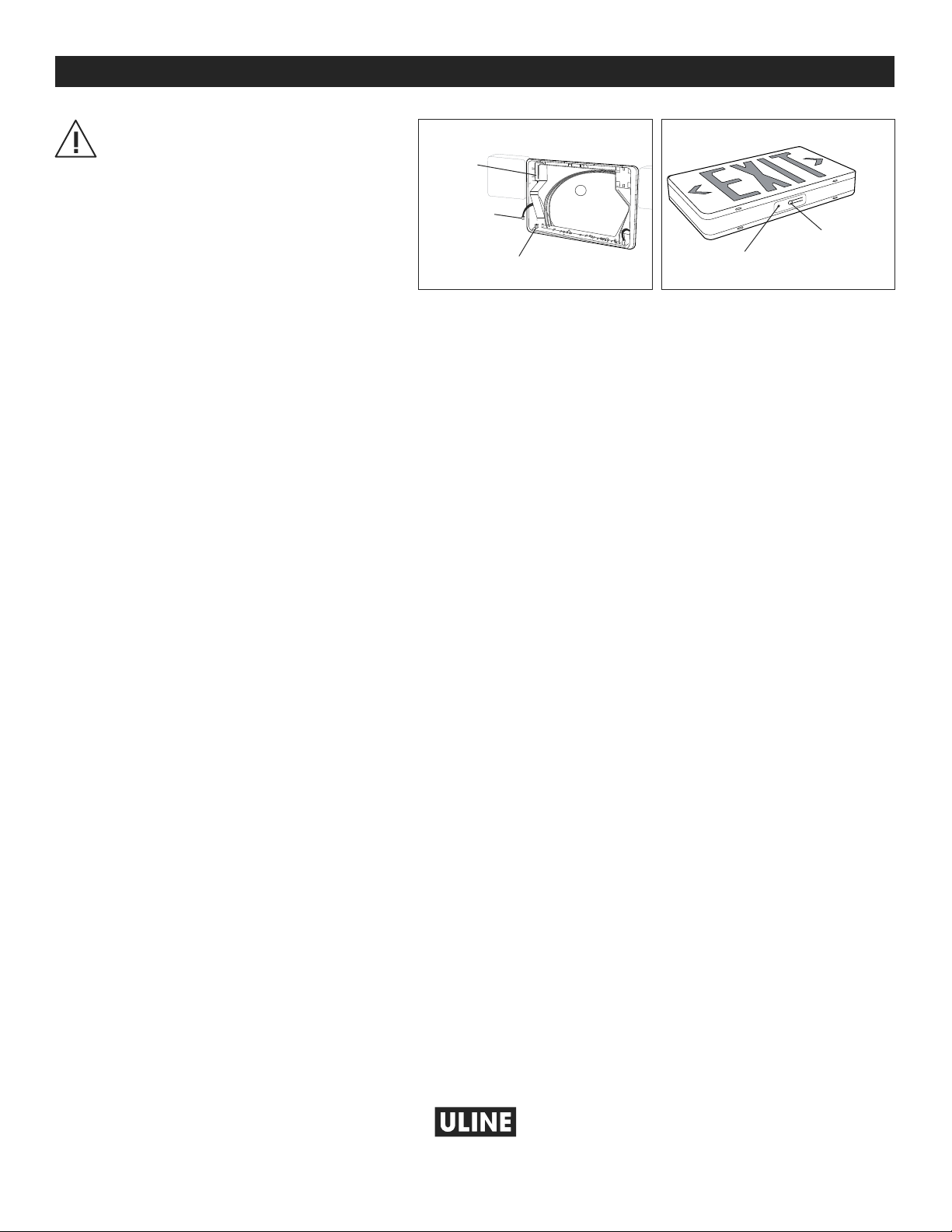

CAUTION! Battery Connector is shipped
disconnected. Snap connector into
socket at installation. (See Figure 9)
Use Manual Battery Test Switch on base of unit
to test. Red LED indicates normal operation.
(See Figure 10)
BATTERY
Manual Battery
Test Switch
Red LED
Figure 9 Figure 10
Battery
Connector
Battery
Socket
1
-800-295-551
0
uline.com

PAGE 4 OF 9 0621 IH-6509
LETRERO "EXIT" CON CABLEADO
800-295-5510
uline.mx
H-6509, H-6510
MONTAJE TRASERO
1. Taladre orificios de 1/4" en los orificios alargados de
la placa posterior que correspondan a los orificios
de la caja de conexiones que se vaya a usar.
(Vea Diagrama 1)
2. Inserte los cables del transformador a través del
orificio central y realice las conexiones adecuadas.
(Vea Diagramas 2-3)
NOTA: Si utiliza 120VCA, conecte el cable negro
y el blanco a la fuente de alimentación del
edificio.
NOTA: Si utiliza 277VCA, conecte el
cable naranja y el blanco a la fuente de
alimentación del edificio.
Si la unidad es automática, asegúrese de unir bien los
cables de la batería.
Tuercas para
Cable
Placa
Posterior
Panel EXIT
Difusor
Caja de
Conexiones
Cubierta
de Plástico
Flecha de
Dirección a Presión
SEGURIDAD
¡PRECAUCIÓN! Hay ciertas medidas básicas que deben
seguirse al utilizar equipos eléctricos, incluyendo:
• No utilizar en exteriores.
• No colocar cerca de calentadores de gas o eléctricos.
• No permitir que los cables eléctricos toquen
superficies calientes.
• Tener cuidado al realizar tareas de mantenimiento
en las baterías. Evite posibles cortocircuitos.
• Los equipos deberán colocarse en lugares y a
una altura que los pongan fuera del alcance de
personal no autorizado.
• El uso de accesorios no recomendados por el
fabricante podría causar situaciones no seguras.
• No utilice este equipo para usos distintos para
los que fue creado.
• Antes de conectarlo a un suministro AC, apague
la corriente AC de los fusibles o caja.
• Desconecte el suministro AC y desenchufe la
batería antes de realizar tareas de mantenimiento.
• Utilice solo las lámparas especificadas.
• La batería de esta unidad podría no estar
completamente cargada. Antes de conectar
la unidad a un suministro AC, permita que la
batería cargue por lo menos durante 24 horas
antes de realizar cualquier prueba.
PRECAUCIÓN: Este equipo usa lámparas de ciclo
de halógeno. Para evitar que estallen: No haga
funcionar la lámpara si sobrepasa el rango de voltaje.
• Proteja la lámpara contra la abrasión y rayones,
y contra líquidos cuando la lámpara esté
funcionando, deseche la lámpara con cuidado.
• Las lámparas de ciclo de halógeno funcionan a
altas temperaturas. No las almacene o coloque
materiales inflamables cerca de ellas.
HERRAMIENTAS NECESARIAS
Desarmador de CruzDesarmador de Cabeza Plana
INSTALACIÓN
Diagrama 1
120 VCA 277VCA
Conecte el cable negro y
el blanco a la fuente de
alimentación del edificio.
Conecte el cable naranja
y el blanco a la fuente de
alimentación del edificio.
Tape Cable
Naranja
Sin Usar
Tape Cable
Negro
Sin Usar
Diagrama 2 Diagrama 3

PAGE 5 OF 9 0621 IH-6509
NOTA: En algunos casos, no se utilizarán todos
los cables. Tape los cables sin usar.
3. Inserte el exceso de cable en la caja de conexiones y fije la
placa posterior a la caja de conexiones. (Vea Diagrama 1)
4. Inserte las flechas en el panel EXIT ejerciendo presión
según sea necesario. A continuación, una el panel
EXIT y la cubierta ejerciendo presión: primero en la
parte superior y luego en la inferior. (Vea Diagrama 1)
NOTA: Use solo conductos
flexibles. (Vea Diagrama 4)
MONTAJE LATERAL
1. Fije el travesaño a la caja de
conexiones. Coloque el travesaño de manera que la hoja
larga toque la caja de conexiones. (Vea Diagrama 5)
2. Abra la cubierta EXIT.
(Vea Diagrama 6) Inserte
los cables del transformador
a través del orificio lateral,
asegurándose de insertar el
cable en las guías para cable
moldeadas en los extremos del letrero. (Vea Diagrama 5)
3. Fije el letrero al dosel insertando el dosel en el letrero
en ángulo y luego girando para fijarlo. (Vea Diagrama 5)
4. Inserte los cables del transformador a través del
orificio central y realice las conexiones adecuadas.
(Vea Diagramas 2-3)
NOTA: Si utiliza 120VCA, conecte el cable negro
y el blanco a la fuente de alimentación del
edificio.
NOTA: Si utiliza 277VCA, conecte el
cable naranja y el blanco a la fuente de
alimentación del edificio.
Si la unidad es automática, asegúrese de unir bien los
cables de la batería.
5. Inserte el exceso de cable en la caja de conexiones
y alinee los orificios del dosel con los orificios del
travesaño. Use los tornillos incluidos para apretar el
dosel al travesaño, de manera que el dosel quede
bien fijado contra la pared. (Vea Diagrama 5)
6. Inserte las flechas en el panel EXIT ejerciendo
presión según sea necesario. A continuación, una
el panel EXIT y la cubierta ejerciendo presión:
primero en la parte superior y luego en la inferior.
MONTAJE EN TECHO
1. Fije el travesaño a la caja de conexiones. Coloque
el travesaño de manera que la hoja larga toque la
caja de conexiones. (Vea Diagrama 7)
2. Abra la cubierta EXIT. (Vea Diagrama 6) Inserte los
cables del transformador a través del orificio superior,
asegurándose de insertar el cable en las guías para
cable moldeadas en los extremos del letrero.
3. Fije el letrero al dosel insertando el dosel
en el letrero en
ángulo. Gire para fijar.
(Vea Diagrama 8)
4. Inserte los cables del
transformador a través
del orificio central y
realice las conexiones
adecuadas.
(Vea Diagramas 2-3)
NOTA: Si utiliza 120VCA, conecte el cable negro
y el blanco a la fuente de alimentación del
edificio.
NOTA: Si utiliza 277VCA, conecte el
cable naranja y el blanco a la fuente de
alimentación del edificio.
Si la unidad es automática, asegúrese de unir bien los
cables de la batería.
5. Inserte el exceso de cable en la caja de conexiones y
alinee los orificios del dosel con los orificios del travesaño,
de forma que el dosel quede bien apretado y contra el techo.
6. Inserte las flechas en el panel EXIT ejerciendo
presión según sea necesario. A continuación, una
el panel EXIT y la cubierta ejerciendo presión:
primero en la parte superior y luego en la inferior.
CONTINUACIÓN DE INSTALACIÓN
Dosel
Diagrama 8
Diagrama 6
Diagrama 4
Travesaño
Dosel
Panel
EXIT
Difusor
Caja de Conexiones
Cubierta de Plástico
Flecha de
Dirección a Presión
Diagrama 7
Tuercas para Cable
Dosel
Placa
Posterior
Panel EXIT
Difusor
Caja de
Conexiones
Cubierta
de Plástico
Flecha de
Dirección a Presión
Diagrama 5
Tornillos del Travesaño
(no incluidos)
Travesaño

PAGE 6 OF 9 0621 IH-6509
¡PRECAUCIÓN! El cable de la batería
se envía desconectado. Inserte el
cable en el orificio para su instalación.
(Vea Diagrama 9)
Use el interruptor de prueba de batería
manual ubicado en la base de la unidad
para hacer una prueba. El LED rojo indica un
funcionamiento normal. (Vea Diagrama 10)
BATERÍA
Interruptor
Manual de Prueba
de Batería
LED Rojo
Diagrama 9 Diagrama 10
Batería
Cable de
la Batería
Orificio
8
00-295-551
0
uline.mx

PAGE 7 OF 9 0621 IH-6509
ENSEIGNE DE SORTIE CÂBLÉE
EN PLASTIQUE – « EXIT »
1-800-295-5510
uline.ca
H-6509, H-6510
FIXATION ARRIÈRE
1. Percez des trous de 1/4 po dans les orifices
rectangulaires prédécoupés de la plaque arrière
qui correspondent aux trous de la boîte de jonction
à utiliser. (Voir Figure1)
2. Faites passer les fils d'entrée du transformateur à
travers le trou central et effectuez les raccordements
appropriés. (Voir Figures 2 et 3)
REMARQUE : Si vous utilisez du courant 120 VCA,
raccordez les fils noir et blanc au secteur.
REMARQUE : Si vous utilisez du courant 277 VCA,
raccordez les fils orange et blanc au secteur.
Si l'unité est auto-alimentée, assurez-vous de bien
encliqueter le connecteur de batterie.
Capuchons de
connexion
Panneau « EXIT »
Diffuseur
BoÎte de
jonction
Boîtier en
plastique
Flèche de direction
encliquetable
SÉCURITÉ
MISE EN GARDE! Lorsque vous utilisez de l'équipement
électrique, vous devez toujours prendre des
précautions de sécurité de base, notamment les
suivantes:
• Ne pas utiliser à l'extérieur.
• Ne pas installer à proximité d'une chaufferette
électrique ou à gaz.
• Ne pas laisser le cordon d'alimentation
entrer en contact avec une surface chaude.
• Faites preuve de prudence lors de l'entretien de
batteries. Évitez les courts-circuits éventuels.
• L'équipement doit être installé à un endroit et à une
hauteur où il ne sera pas facilement accessible par
des personnes non autorisées.
• L'utilisation d'accessoires non recommandés par le
fabricant peut entraîner des situations dangereuses.
• N'utilisez pas cet équipement à d'autres fins que
celles prévues.
• Avant de procéder au câblage en courant alternatif,
coupez l'alimentation en courant alternatif au fusible
ou au disjoncteur.
• Débranchez l'alimentation en courant alternatif
et débranchez la batterie avant de procéder à
l'entretien.
• Utilisez uniquement les ampoules spécifiées pour le
luminaire.
• Il se peut que la batterie ne soit pas complètement
chargée. Une fois l'unité alimentée en courant
alternatif, laissez la batterie se charger pendant au
moins 24heures avant de vérifier son fonctionnement.
MISE EN GARDE : Cet équipement utilise des ampoules
à cycle halogène. Pour éviter l'éclatement : n'utilisez
pas à de tension supérieure à la tension nominale.
• Protégez de toute abrasion, éraflure ou liquide
chaud en cours de fonctionnement et disposez de
l'ampoule avec soin.
• Les ampoules à cycle halogène fonctionnent à des
températures élevées. Ne placez, ni n'entreposez de
matériaux inflammables à proximité.
Tournevis cruciforme
Tournevis à tête plate
INSTALLATION
OUTILS REQUIS
Figure 1
Plaque arrière
120 VCA 227 VCA
Raccordez les fils noir et
blanc au secteur.
Raccordez les fils orange
et blanc au secteur.
Recouvrez le fil
orange non utilisé
d'un capuchon
Recouvrez le fil
noir non utilisé
d'un capuchon
Figure 2 Figure 3

PAGE 8 OF 9 0621 IH-6509
REMARQUE : Dans certains cas, il reste des fils
inutilisés. Recouvrez-les d'un capuchon.
3. Faites passer l'excès de fil dans la boîte de jonction et
fixez la plaque arrière à la boîte de jonction. (Voir Figure1)
4. Encliquetez les flèches sur le panneau «EXIT» tel que
approprié. Ensuite, encliquetez le panneau «EXIT» au
boîtier: d'abord le haut, et ensuite le bas. (Voir Figure1)
REMARQUE: Utilisez
un conduit flexible
seulement.
(Voir Figure 4)
FIXATION LATÉRALE
1. Fixez le support transversal à la boîte de jonction. Positionnez
le support transversal de façon à ce que la plus longue pale
touche la boîte de jonction. (Voir Figure5)
2. Ouvrez le boîtier «EXIT».
(Voir Figure6) Faites passer les fils
d'entrée du transformateur par
le trou latéral, en vous assurant
de fixer le fil dans les guides
de fils moulés sur les côtés de
l'enseigne. (Voir Figure5)
3. Fixez l'enseigne à la plaque de recouvrement en insérant la
plaque de recouvrement dans l'enseigne de façon inclinée,
puis tournez pour fixer fermement. (Voir Figure5)
4. Faites passer les fils d'entrée du transformateur à travers le trou central
et effectuez les raccordements appropriés. (Voir Figures 2 et 3)
REMARQUE : Si vous utilisez du courant 120 VCA,
raccordez les fils noir et blanc au secteur.
REMARQUE : Si vous utilisez du courant 277 VCA,
raccordez les fils orange et blanc au secteur.
Si l'unité est auto-alimentée, assurez-vous de bien encliqueter
le connecteur de batterie.
5. Faites passer l'excès de fil dans la boîte de jonction et
alignez les trous de la plaque de recouvrement avec les
trous du support transversal. Utilisez les vis fournies pour serrer
la plaque de recouvrement au support transversal de façon
à ce que la plaque de recouvrement soit fermement fixée et
serrée contre le mur. (Voir Figure5)
6. Encliquetez les flèches sur le panneau «EXIT» tel que
approprié. Ensuite, encliquetez le panneau «EXIT» au
boîtier: d'abord le haut, et ensuite le bas.
FIXATION AU PLAFOND
1. Fixez le support transversal à la boîte de jonction. Positionnez
le support transversal de sorte que la plus longue pale
touche la boîte de jonction. (Voir Figure 7)
2. Ouvrez le boîtier «EXIT». (Voir Figure6) Faites passer les fils
d'entrée du transformateur à travers le trou supérieur, en vous
assurant de fixer le fil dans les guides de fils moulés sur les
côtés de l'enseigne.
3. Fixez l'enseigne à la plaque
de recouvrement en insérant
la plaque de recouvrement
dans l'enseigne de façon
inclinée. Tournez pour fixer
fermement. (Voir Figure 8)
4. Faites passer les fils
d'entrée du transformateur
à travers le trou
central et effectuez les
raccordements appropriés. (Voir Figures 2 et 3)
REMARQUE : Si vous utilisez du courant 120 VCA,
raccordez les fils noir et blanc au secteur.
REMARQUE : Si vous utilisez du courant 277 VCA,
raccordez les fils orange et blanc au secteur.
Si l'unité est auto-alimentée, assurez-vous de bien encliqueter
le connecteur de batterie.
5. Faites passer l'excès de fil dans la boîte de jonction et alignez
les trous de la plaque de recouvrement avec le support
transversal de façon à ce que la plaque de recouvrement
soit fermement fixée et serrée contre le plafond.
6. Encliquetez les flèches sur le panneau «EXIT» tel que
approprié. Ensuite, encliquetez le panneau «EXIT» au
boîtier: d'abord le haut, et ensuite le bas.
Figure 8
Plaque de
recouvrement
INSTALLATION SUITE
Figure 6
Figure 4
Support transversal
Plaque de
recouvrement
Panneau
« EXIT »
Diffuseur
Boîte de jonction
Boîtier en
plastique
Flèche de direction
encliquetable
Figure 7
Capuchons de
connexion
Plaque de
recouvrement
Plaque
arrière
Diffuseur
Boîte de
jonction
Boîtier en
plastique
Flèche de
direction encliquetable
Figure 5
Support transversal
Vis de support
transversal (non inclus)
Panneau
« EXIT »

PAGE 9 OF 9 0621 IH-6509
MISE EN GARDE! Le connecteur de
batterie est débranché lorsqu'il est
livré. Encliquetez le connecteur dans
l'emboîture lors de l'installation.
(Voir Figure9)
Utilisez l'interrupteur d'essai de batterie manuel sur
la base de l'unité pour vérifier son fonctionnement.
Le voyant à DEL rouge indique que l'unité
fonctionne normalement. (Voir Figure10)
BATTERIE
Figure 9 Figure 10
Interrupteur
d'essai de
batterie manuel
Voyant à
DEL rouge
Connecteur
de batterie
Batterie
Emboîture
1
-800-295-551
0
uline.ca
