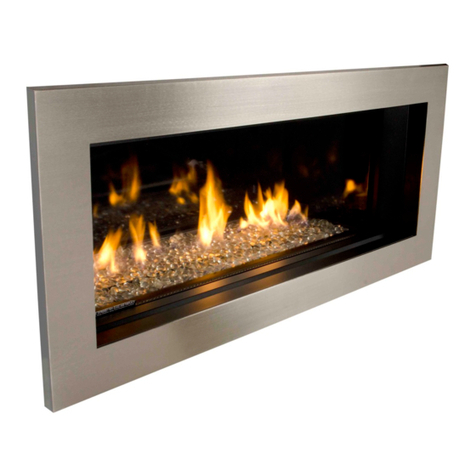

Valor L1 Series User manual

WARNING
This upgrade kit shall be installed by a
qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fire, explosion
or production of carbon monoxide
may result causing property damage,
personal injury or loss of life. The
qualified service agency is responsible
for the proper installation of this kit. The
installation is not proper and complete
until the operation of the converted
appliance is checked as specified in the
manufacturer’s instructions supplied with
the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.
1500NMUK / 1500PMUK Module Upgrade Kits
for Valor models 1500 and 1600 Linears
Use with Valor L1 1500, 1600 Ior JHeater Models ONLY, to convert to 1500K or 1600K
INSTALLATION MANUAL
L1 Series
Models 1500KN
1600KN
1500KP
1600KN
Gas Natural Propane
Altitude (Ft.)* 0-4,500 feet*
Input Maximum (Btu/h) 30,000 30,000
Input Minimum (Btu/h) 19,000 21,000
Manifold Pressure (in w.c.) 3.5” 9.0”
Minimum Supply Pressure (in w.c.) 5” 11”
Maximum Supply Pressure (in w.c.) 10” 14”
Main Burner Injector Marking DMS#36 DMS#51
Pilot Injector Marking 51 30
Min. Rate By-Pass Screw 220 160
4008257-01
©2020, Miles Industries Ltd.
Kit Contents
• 1500K Burner rail assembly 4007084AH and hard-
ware
• 1500K Burner module plate assembly (no receiver)
»4008269 for natural gas
»4008270 for propane
• Conversion label 4008271
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
Specifications
* This appliance is certified for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.

Prepare Appliance
You must access the burner and the module plate to
replace them. Please note that the existing receiver will
be re-used with the new burner.
1. Remove the barrier screen, side doors, plinth, win-
dow and fuel bed.
2. Locate gas shut offvalve and isolate gas supply.
3. Remove the media platform (no screws). If other
parts are used to support the platform such as the
runners, remove them.
4. Remove the screw at the right end of the burner.
5. Slide the burner to the right to disengage it from the
orifice and lift it out of the firebox.
Replace Module Plate
The upgrade module plate is supplied without the
receiver so the existing one can be installed on the new
module plate and continue to be used with the current
handset.
1. Disconnect the wires linking the existing receiver to
the Remote Battery and Wall Switch Kit.
Remove screw
2. Remove the left and right deflectors refitting each
screw to plug the holes left opened in the firebox
bottom. The deflectors are no longer necessary.
3. Remove the 10 screws retaining the module plate to
the firebox bottom. Keep the screws to reuse them.
4. Detach receiver from inside the front panel of the
fireplace. Starting from the back, carefully lift the
module plate including all the components attached
underneath including the valve and receiver.
5. Scrape all remaining gasket that would have stuck to
the firebox bottom.
6. Disconnect the existing receiver from the old mod-
ule plate and reconnect to the new module plate.
7. Place the new burner module plate in the firebox
inserting receiver, valve, pipes and wiring so they
are underneath the firebox bottom.
8. Reconnect the wires of the Remote Battery & Wall
Switch Kit to the receiver.
9. Refit the receiver on the Velcro pads behind the ap-
pliance’s front panel.

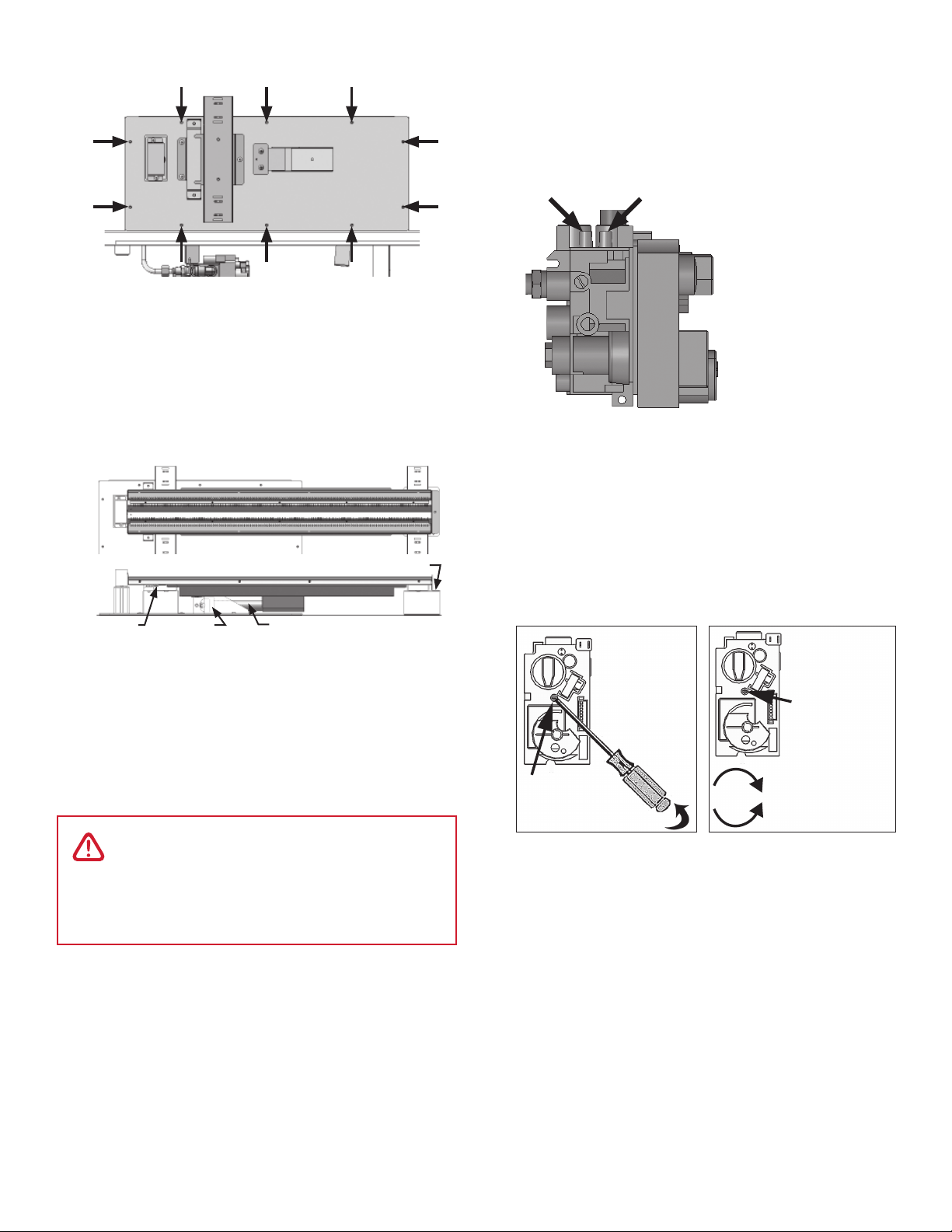

Top view—Air deflectors
on firebox bottom
Caution
Be careful not to damage any of the components
beneath the module plate.
Disconnect Remote Battery & Wall Switch wires
from existing receiver.
Wall switch
wire
harness
Remote
battery
power
wire
2

Test Manifold Pressure
1. Fit a manometer to the manifold pressure test tap on
the valve using 1/4” ID tubing —see figure below.
2. Light the appliance and turn the control to full input.
3. Adjust the pressure adjustment screw using a small
jeweller’s size flat blade screwdriver - as shown
below - while the appliance is running at full input to
produce manifold pressure, as per Specifications
table on page 1.
4. Turn offthe appliance, remove the manometer and
tighten the test tapping screw.
5. Check all connections for leaks.
Manifold
Pressure
Test Tap
Valve Inlet
Pressure
Loosen screws inside
inlets to check (tighten
afterwards)
Pressure Test Tappings
Front Face of
Control Valve
Pry off
plastic cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure
10. Secure the module plate with 10 screws.
Install New Burner
1. The burner is secured in three existing points:
• its hook underneath fits into a support on the left;
• its tube underneath inserts into the injector block;
• its right end rests on existing on the right bracket.
Slide the burner hooking it to the left bracket while
sliding its tube into the injector block underneath.
2. Once the burner is in place, secure its right end to
the existing bracket.
Test for Leaks
1. Reconnect gas inlet to valve, tightening pipe connec-
tion. Open shut offvalve and inspect.
2. Test for leaks by applying a liquid detergent or soap
solution to all connection joints that were taken
apart and reassembled. Bubbles forming indicate a
gas leak.
WARNING
NEVER use an open flame to check
for leaks! Correct any leak detected
immediately.
Top view
Top view
Front / side view
Hook TubeInjector
block
Fixing point
3

Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Fit Conversion and Specifications Labels
1. Fit the conversion label with new specifications over
the corresponding specifications on the data plate
located at right hand side of the fireplace opening
on a plate marked Lighting/Operation Instructions.
2. Fit the label “This appliance was converted on... by...”
near the data label fitted in 1.
Reinstall Fireplace Components
Reinstall the platform, fuel bed and window.
Adjust Air Shutter
1. Locate the aeration adjustment lever behind the ap-
pliance’s front panel.
2. Adjust the aeration lever left and right as required
to achieve optimum flame picture. See Installation
Manual for details.
Open Closed
Complete Fireplace Reassembly
Replace the plinth support bracket, the plinth, side
doors and barrier screen.
Consult the fireplace’s Installation Manual for full details
of the above steps.
4

5
AVERTISSEMENT
Cette trousse de brûleur doit être
installée par une agence de service
qualifiée selon les directives du
fabricant et tous les codes et règlements
applicables dans la juridiction de
l’installation. Dans les cas ou les
directives de ce guide ne seraient pas
suivies à la lettre, un feu, une explosion
ou la production de monoxide de carbone
pourraient se produire et causer des
dommages matériels, des blessures ou
la mort. L’agence de service qualifiée
pour effectuer cette installation est
responsible de l’installation appropriée de
cette trousst L’installation n’est complète
que lorsque l’opération de l’appareil
converti a été vérifiée tel qu’indiqué par
les directives du fabricant fournies avec
cette trousse.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
Modèle 1500KN
1600KN
1500KP
1600KP
Gaz Naturel Propane
Altitude (pi)* 0-4 500 pieds*
Apport maximal (Btu/hre) 30 000 30 000
Apport minimal (Btu/hre) 19 000 21 000
Pression d’admission (en c.e.) 3,5” 9,0”
Pression d’alimentation minimale
(en c.e.) 5” 11”
Pression d’alimentation maximale
(en c.e.) 10” 14”
Injecteur du brûleur (no)DMS#36 DMS#51
Injecteur de veilleuse (no)51 30
Vis d’apport minimal 220 160
Trousse de brûleur K 1500NMUK / 1500PMUK
pour foyers Valor 1500 et 1600 Linears
Conversion au brûleur 1500K pour les foyers Valor L1 1500 et 1600 Iou JSEULEMENT
GUIDE D’INSTALLATION
Série L1
Contenu
• Brûleur 1500K 4007084AH et quincaillerie
• Module du brûleur 1500K (sans récepteur)
»4008269 pour gaz naturel
»4008270 pour gaz propane
• Étiquette de conversion 4008271
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+) pour enlever le module du
brûleur
Spécifications
*bCet appareil est certifié pour utilisation de 0 à 4 500
pieds. Pour altitudes au-dessus de 4 500 pieds, consultez
la règlementation locale.

Préparez l’appareil
Vous devez accéder au brûleur et à la plaque du brûleur
pour les remplacer. Veuillez noter que le récepteur
existant sera ré-utilisé avec le nouveau brûleur.
1. Enlevez le pare-étincelles, les portes des côtés, la
plinthe, la fenêtre et le lit de combustion.
2. Repérez le robinet d’arrêt du gaz et isolez la con-
duite d’alimentation.
3. Enlevez la plateforme de métal. Si des pièces sous la
plateforme sont utilisées comme support, enlevez-
les.
4. Enlevez la vis au bout droit du brûleur..
5. Glissez le brûleur vers la droite pour le dégager de
l’injecteur et soulevez-le hors de la boîte de foyer.
Remplacez la plaque du brûleur
La nouvelle plaque du brûleur est fournie sans ré-
cepteur; le récepteur existant devra être branché à la
soupape de la nouvelle plaque et pourra continuer à
être utilisé avec la manette de télécommande existante.
1. Débranchez les fils reliant le porte-piles et
l’interrupteur mural au récepteur existant.
Enlevez la vis
2. Enlevez les déflecteurs droit et gauche du fond de la
boîte de foyer. Réutilisez les vis pour boucher les
trous de fixation des déflecteurs. Les déflecteurs ne
sont plus nécessaires.
3. Enlevez les 10 vis retenant la plaque du brûleur à la
boîte de foyer. Gardez les vis pour les réutiliser.
4. Détachez le récepteur du panneau avant du foyer.En
commençant par l’arrière, soulevez soigneusement
la plaque du brûleur en faisant attention aux pièces
qui y sont branchées en-dessous incluant la sou-
pape à gaz et le récepteur.
5. Grattez le fond de la boîte de foyer pour enlever
tout résidu des joints de la plaque qui seraient res-
tés collés.
6. Débranchez le récepteur de la plaque que vous
venez de sortir du foyer et branchez le récepteur à
la nouvelle plaque du brûleur.
7. Placez la nouvelle plaque du brûleur dans le foyer,
insérant le récepteur, soupape, conduits et fils qui se
retrouveront sous la boîte de foyer.
8. Rebranchez les fils du porte-piles et de
l’interrupteur mural au récepteur.
9. Replacez le récepteur sur les pièces de Velcro contre
la paroi avant du foyer.
Vu du haut—Déflecteurs d’air
au fond de la boîte de foyer
Mise en garde
Faites attention de ne pas endommager les pièces
sous la plaque du brûleur.
Débranchez les fils du porte-piles et
l’interrupeur mural du récepteur.
Harnais de
connexion de
l’interrupteur
mural
Fil du
porte-
piles
6

Vérifiez la pression d’admission
1. Fixez un manomètre à la connexion de vérification
de pression d’admission sur la soupape à l’aide d’un
tube de 1/4” Di.
2. Allumez l’appareil et tournez le bouton de contrôle
au maximum.
3. Réglez la vis d’ajustement de pression sur la soup-
ape à l’aide d’un petit tournevis à lame de bijoutier-
tel qu’indiqué ci-dessous - alors que l’appareil
fonctionne à plein régime pour produire la pression
d’admission indiquée à la table des Spécifications à
la page 5.
4. Éteignez l’appareil, enlevez le manomètre et resser-
ez la vis de vérificaiton de pression.
5. Vérifiez tous les raccords pour voir s’il y a des fuites.
Pression
d’admission
Vérification de
la pression
d’admission
Dévissez les vis dans les
entrées pour vérifier et
resserrez après
Vérification de pression
Devant de la
soupape
Enlevez le
couvercle
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
10. Fixez la plaque du brûleur avec 10 vis.
Installez le nouveau brûleur
1. Le brûleur est d’abord fixé à trois endroits :
• son crochet en-dessous qui s’accroche à un sup-
port à son extrémité gauche;
• son tube en-dessous qui s’insère dans le bloc de
l’injecteur;
• son bout droit qui repose sur un support..
Glissez le brûleur vers la gauche l’accrochant à
l’extrémité gauche tout en insérant son tube dans le
bloc de l’injecteur en-dessous.
2. Une fois le brûleur en place, fixez-le à son extrémité
droite avec une vis au support existant.
Vérifiez s’il y a des fuites
1. Rétablissez l’aimentation de gaz à l’appareil.
2. Vérifiez s’il y a des fuites en appliquant un détergent
liquide ou une solution savonneuse sur tous les rac-
cords. La formation de bulles indique une fuite de gaz.
AVERTISSEMENT
N’utilisez JAMAIS une flamme vive
pour vérifier s’il y a des fuites! Corrigez
immédiatement toute fuite détectée.
Vu du dessus
Vu de l’avant / côté
Crochet TubeBloc de
l’injecteur
Point de fixation
Vu du dessus
7

Apposez les étiquettes de conversion
1. Collez l’étiquette montrant les nouvelles spécifica-
tions par-dessus les spécifications correspondantes
sur la carte d’identification du foyer située dans la
caisse du foyer, à droite sous la fenêtre.
2. Collez l’étiquette “Cet appareil a été converti avec le
....” près de la carte d’identification.
Réinstallez les pièces du foyer
Réinstallez la plateforme, le lit de combustion et la
fenêtre.
Réglez l’obturateur d’air
1. Repérez le levier d’aération derrière la paroi avant
de l’appareil, sous la boîte de foyer.
2. Réglez l’aération en glissant le levier vers la gauche
ou droite selon le cas afin d’obtenir un jeu de
flammes optimal. Consultez le Guide d’installation du
foyer pour plus de détails.
Ouvert Fermé
Complétez l’assemblage du foyer
Replacez la plinthe, les portes des côtés et le pare-
étincelles.
Consultez le Guide d’installation du foyer pour tous les
détails.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
8
