Valor Portrait 549 Series User manual

1
4009383-01
(549AFBv2, 549AFPv2)
©2022, Miles Industries Ltd.
Overview
The 549 Cast Arch Fronts are supplied primarily for
insert applications and do not include components for
zero clearance applications.
When using the 549 cast front for zero clearance
applications into combusible framing, a 549ZCK kit is
required.
Note : There are two versions of the 530 heater:
• 530IN/IP, primarily for zero clearance
applications;
• 530INI/IPI, for insert applications ONLY.
The zero clearance version 530IN/IP may also
be installed in insert applications by using a vent
adapter.
The insert version 530INI/IPI however, may not
be used for zero clearance applications.
Note: This kit must be
installed or serviced by a
qualified installer, service
agency or gas supplier.
These instructions are to be
used in conjunction with the
main installation instructions
for the above listed heater
model.
Cast Arch Fronts 549 Series
Approved for use with Valor heater models 530 and 530I insert ONLY
HOT GLASS WILL
CAUSE BURNS.
DO NOT TOUCH GLASS
UNTIL COOLED.
NEVER ALLOW CHILDREN
TO TOUCH GLASS.
DANGER
!
A barrier designed to reduce the risk of burns from the hot
viewing glass is provided with this appliance and must be
installed for the protection of children and other at-risk
individuals.
INSTALLER: Leave this
manual with the appliance.
CONSUMER: Retain this
manual for future reference.
INSTALLATION MANUAL
Portrait

2
Top Bae
Top
Air Deector
Model 530 Heater
(sold separately)
Inner Cast Arch
Hearth Fender
Barrier Screen
Side Mounting Brackets (2)
Outer Cast Arch

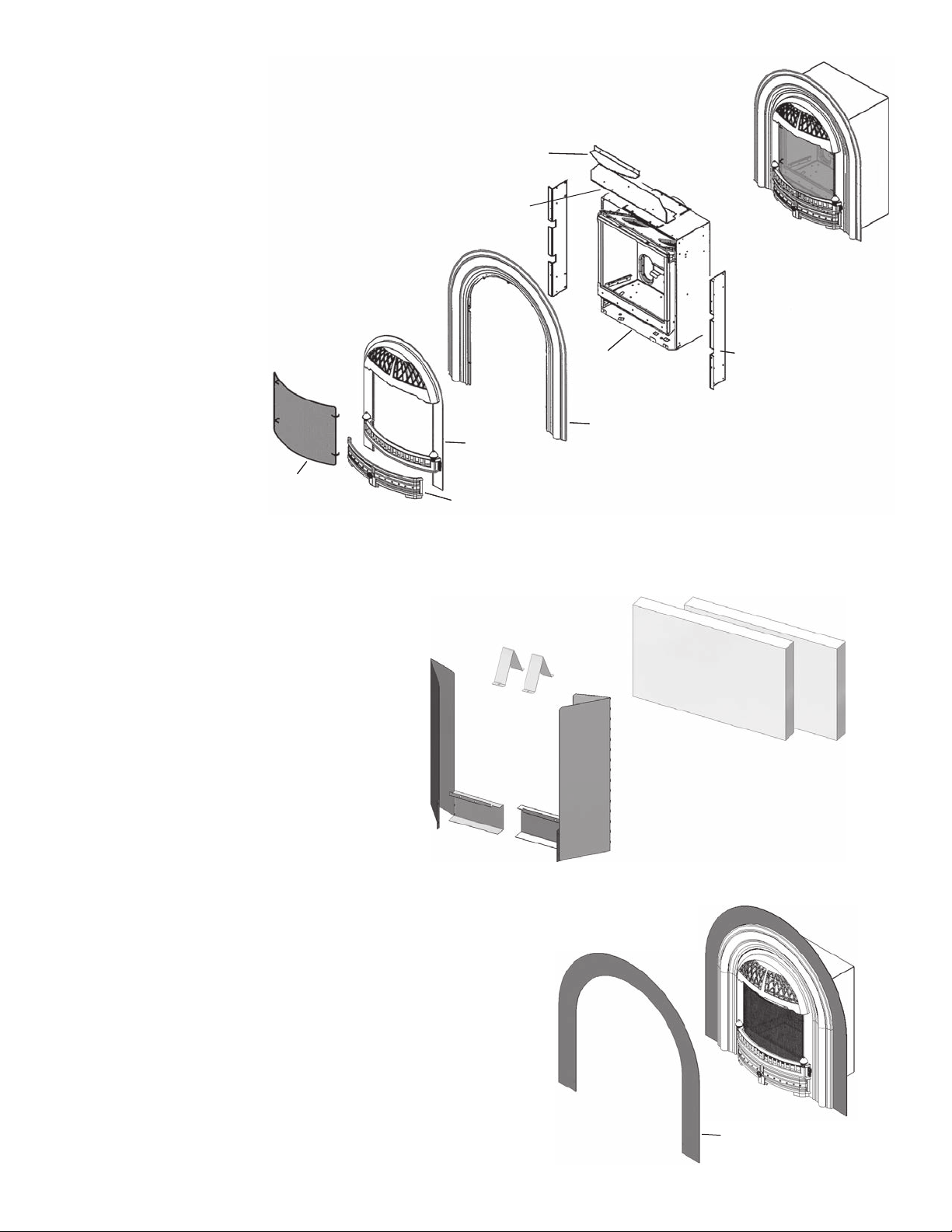

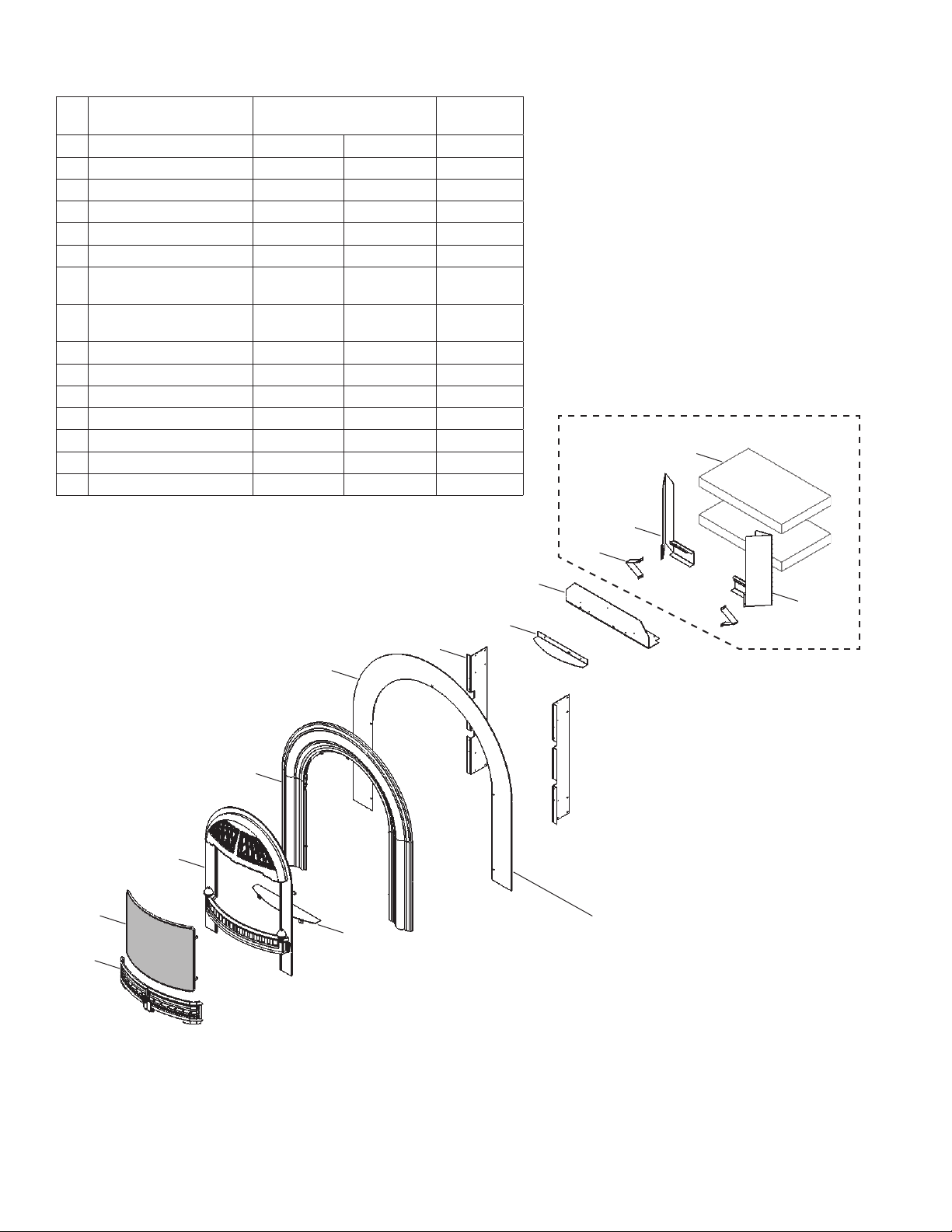

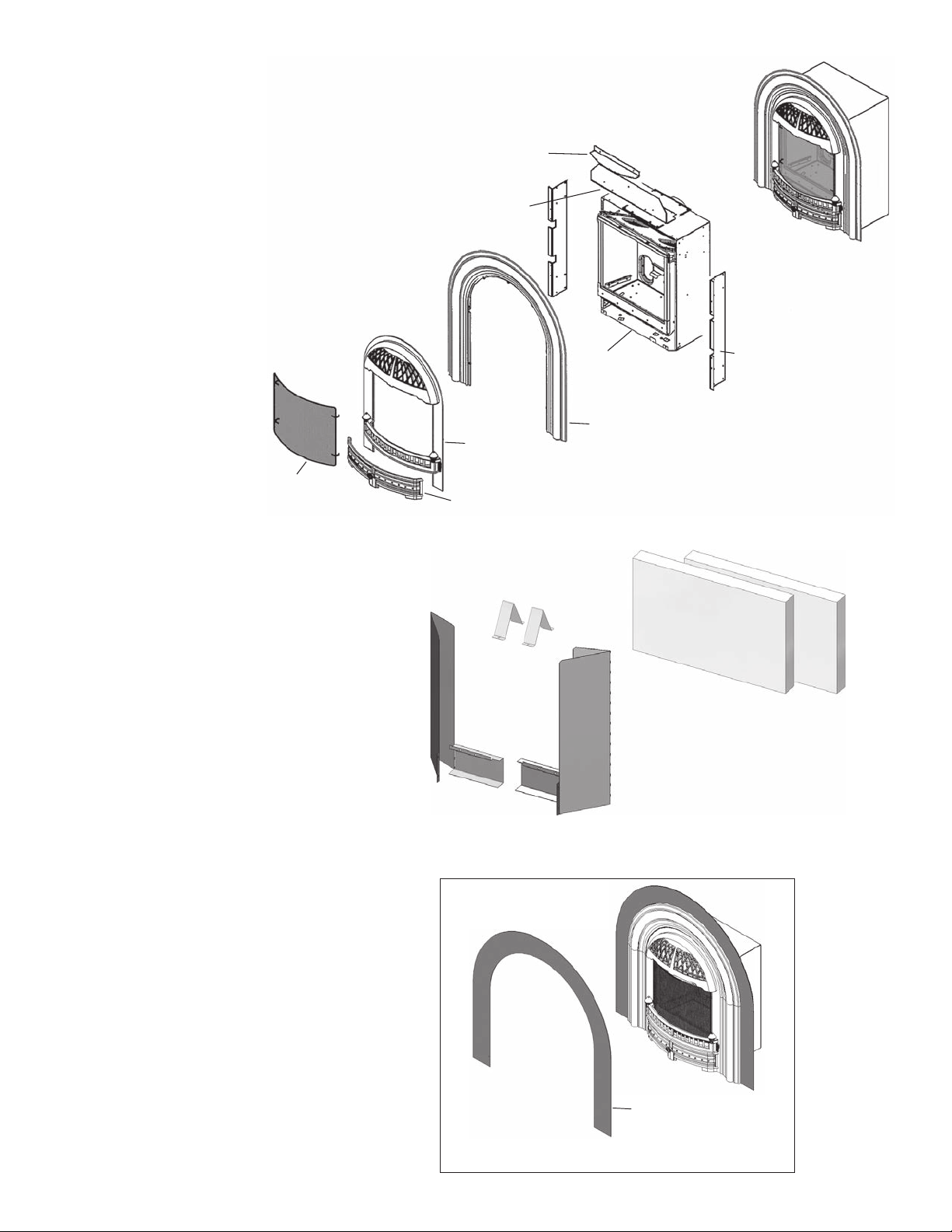

Kit Contents
549AFB/Pv2 Windsor Arch
Front (without plate) - for insert
applications
1 Outer cast iron arch
1 Inner cast iron arch fitted with a Barrier
screen
1 Hearth fender, cast iron
2 Side mounting brackets, sheet metal
1 Top baffle, sheet metal
1 Top air deflector, sheet
metal
1 Pack of screws
(Note: The 549 version of
the Windsor Arch Front
[without plate] does not
come with zero clearance
items and is intended for
insert applications only).
549APB Arched Plate
(optional, sold separately)
549 Windsor Arch Front
shown with
549APB Arched Plate
549APB Arched plate
549ZCK Zero Clearance Kit (optional) for
zero clearance applications
1 LH stand off
1 RH stand off
2 spacers
2 insulation pads
(Note: Supplied separately. Used when
installing into combustible framing.)
549APB Arched Plate Black (optional) -
for insert or zero clearance applications

3
31”
34”
38-9/16” (980 mm)
3-11/16”
(94 mm)
38” (965 mm)
Dimensions & Clearances
INSERT APPLICATIONS WITH 530IN/IP OR 530INI/IPI INSERT ENGINES
(549AFBv2 and 549AFPv2)
549 Arches 549 Arches with
optional 549APB Arched Plate
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We have
done our best to control and make allowance for this;
however some variation is inevitable.

4
7/8”
25-1/4”
‘X’
‘Y’
20”
11-3/4”
530 ZC engine with
556CLA co-linear adaptor
530 insert engine with
standard co-linear vent
530 insert engine with
530CVA co-axial vent adapter
19-1/4”
3/8”
1”
6-1/8”
3/4”
1”
2 x 3” dia.
colinear
vent
2 x 3” dia. colinear
adaptor top or rear
5x3” collar
Max 8” deep
mantle leg
at edge of
protruding arch
Do not put
furniture or
objects
within 36”
of front of
appliance
8-15/16”
Insert dimensions for 3 engine configurations
These dimensions are for non-combustible installations and apply to 549 Arched Cast
Front
Mantel Clearances
‘X’ ‘Y’
1” - 6” 34”
7” - 8” 36”
9” - 12” 38”
12” + 38” + 1” for every
inch beyond 12”

5

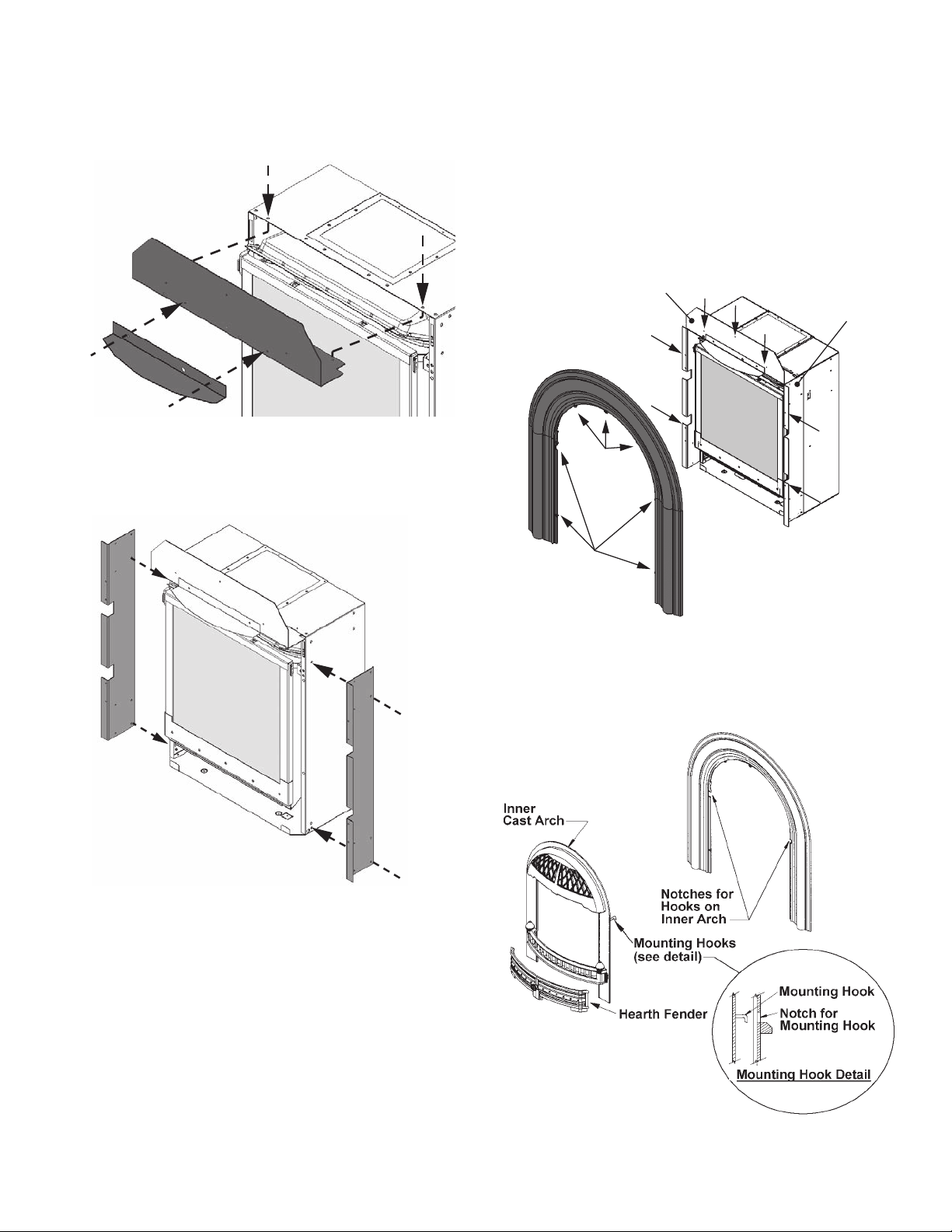

Installation (insert)
1. Fit Top Baffle under the top panel of the appliance
case. Secure with 2 thread forming screws. Fit the
top air deflector to the top baffle as shown using
the 2 screws provided.
2. Locate Side Mounting Brackets as shown and
line up the mounting holes in the side of the heater
body. Secure the side brackets to the heater using
the screws provided—2 per side.
3. Secure the Outer Cast Plate to the appliance with
self-tapping screws provided as shown. Tighten the
screws enough to ensure a tight fit between casting
and sheet metal parts.
(It may be necessary to re-drill 1/8” pilot holes for
the self-tapping screws due to misalignment caused
by shifting tolerances with the cast iron arch.)
Note: The weight of the cast plate must not be
carried by the connection to the heater. It must
sit on a hearth or be securely screwed to the
wall.
4. Hang the Inner Cast Arch. Insert the mounting
hooks into the notches in the outer cast plate
as shown. The fit or gap between the inner cast
arch and the outer cast plate may be tightened by
bending the mounting hooks slightly inwards.
3 screws
into
top bae
top bae
4 screws into
mounting
side brackets
mounting
side brackets

6
Do not bend the hooks too far or the inner arch
will be difficult to remove!
If this happens, a screwdriver inserted through the
gap between the back of the inner arch and the
heater should be able to pry the hook away from
the backing plate. Do not hit the hooks with a
hammer as this may break the welds holding
them.
Slide the hearth fender up to the front of the
casting.
Note: It is important that the hearth in front of
heater be flush with the bottom of the heater;
otherwise the hearth fender will not rest at the
proper height.
5. Install the barrier screen by snapping the barrier
screen’s top part to the inner arch. Then slide the
screen up slightly under the hood, snap the bottom
of the barrier to the inner arch and slide the screen
back down so it rests on the cast fender’s upper
edge.
Cleaning
To clean the barrier screen and the matte black cast iron
surfaces use a soft brush. To clean the polished cast iron
surfaces use mild soap and water.
If the barrier becomes damaged, the barrier must
be replaced with the manufacturer’s barrier for this
appliance.
To clean the fireplace glass window, refer to the
owner’s manual supplied with the appliance.

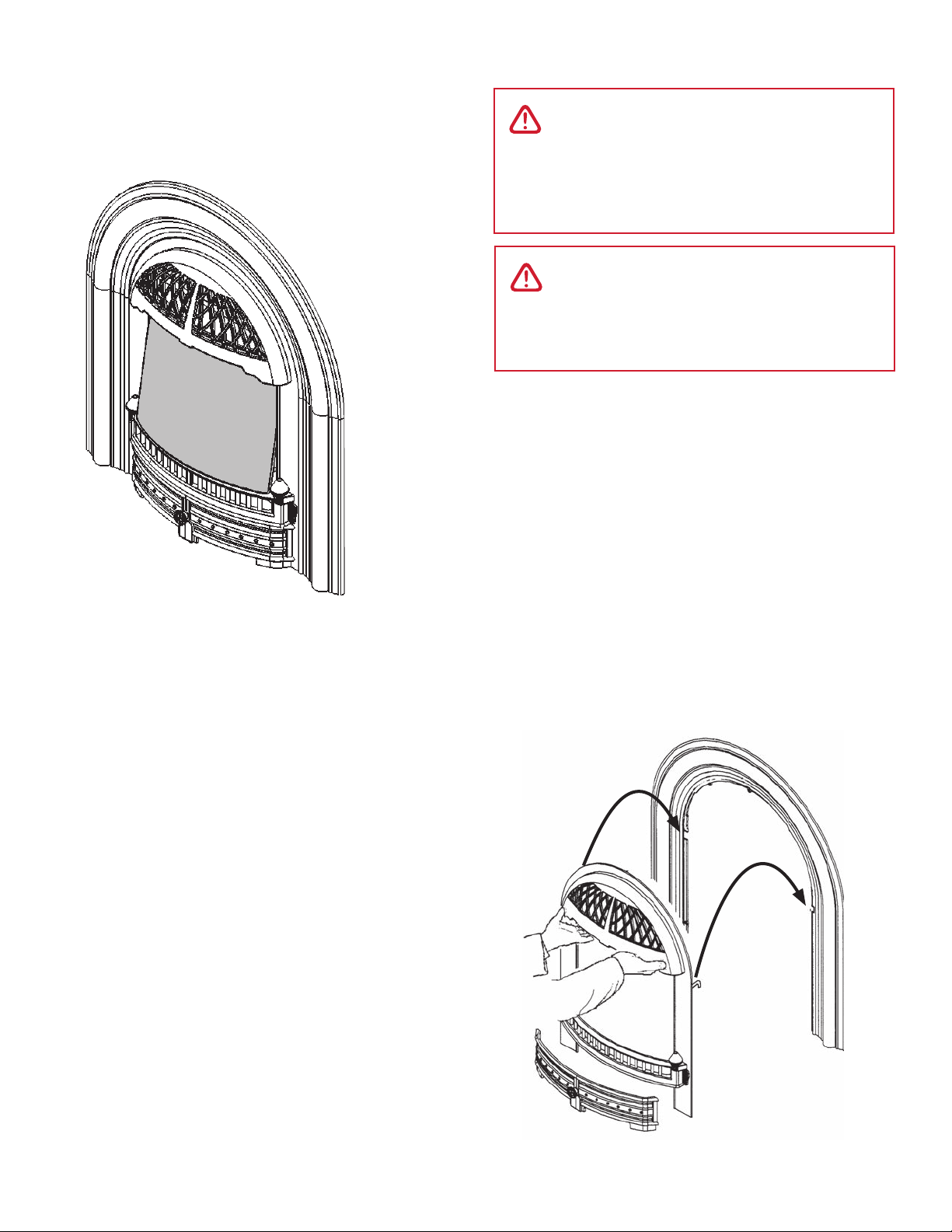

Removing the front unit
1. Remove the barrier screen by pushing it up and
pulling out the bottom then the top.
2. Pull away the hearth fender at the bottom.
3. Unhook the inner cast arch as shown.
Always securely replace the window, the front and the
barrier screen before lighting.
WARNING
DO NOT TOUCH THE BARRIER SCREEN,
CAST FRONT OR GLASS WHILE THEY ARE
HOT! Let the fireplace cool first before
performing any maintenance.
WARNING
FOR YOUR SAFETY, ensure the barrier
screen in installed on the fireplace after
maintenance.

7
ZERO CLEARANCE APPLICATIONS WITH 530 ZC ENGINE ONLY
(549AFBV2/549AFPV2 using 549 ZCK Kit)
Min. 36” to
combustible
materials
4-1/2”
10-7/8”
4”
‘Y’
‘X’
26”
Top
Outlet
Max 8” deep mantle leg
at edge of protruding arch
ZC Stand-os
20”
4”
12-15/16”
Wall
21-1/2”
25-5/16”
10-7/8”
12-15/16”
Mantel
1/2” non-
combustible
board
1/2” non-
combustible
board
Top
outlet
6-5/8”
dia.
1/2” drywall
31”
34-5/16”
36-15/16”
Dimensions & Clearances
Mantel Clearances
‘X’ ‘Y’
1” - 6” 34”
7” - 8” 36”
9” - 12” 38”
12” + 38” + 1” for every
inch beyond 12”
Hearth Requirements
All installations will require a hearth or floor, flush with
the bottom of the heater, to support the weight of the
cast iron plate and to ensure the removable hearth
fender rests at the proper height.
Anon-combustible hearth is not required in front of this
appliance.
Floor Requirements
The 530 heater is approved for installation directly
on any combustible material other than soft flooring
material such as carpet or vinyl.
Mantel Requirements
The Arch Fronts series is designed to be compatible
with combustible mantels provided clearances are
maintained as indicated in the Dimensions and
Clearances, and Framing diagrams below and on the
following pages. The 549 Cast Arch requires non-
combustible cement board on the wall above. Be aware
that although safe, some combustible materials and
finishes at the listed clearances may, over time, discolor,
warp, or show cracks. Care should be taken when
choosing materials—consult your fireplace dealer.
Wall Requirements
The 549 Arched Front requires non-combustible board
applied to the front face of the framing cavity, above the
arch. See drawing on page 8 for minimum extent
of non-combustible board. Combustible wall finishes
up to 1” thickness may be applied over top of the non-
combustible board. Note the cutout in the cement board
is very specific when using 549 arch without backing
plate. Otherwise, the heater with brackets attached will
not move forward enough to meet the back of the cast
arch. If a backing plate is used, the upper corners of the
cut-out can be cut square as the backing plate will cover
the cut-out.
Casting Tolerances
Due to the nature of cast iron, dimensional consistency
may vary from one unit to the next and some variation
in surface finish and flatness is to be expected. We have
done our best to control and make allowance for this;
however some variation is inevitable.

8
Must be nished
hearth height!
Outline of 549
cast arch
Outline of optional
549APB sheet metal
backing plate
1/2” thick, non-combustible
board required to front face of
framing cavity in this minimum
zone above the arch
26-1/4”
16-1/4” 5”5”
6-3/4”
5”
25-1/4”
30-1/4”
37” (minimum height of non-combustible board)
Suggested cutout
in wall nish when
549 arch is used
with no backing
plate
Wall Finish Requirements
Note
When positioning the
heater, the flanges on
the top baffle and side
mounting brackets
will need to be flush
with the finished wall
surface. Position the
heater forward of the
framing to account for
the total finished wall
thickness.
26-1/4”
12-15/16”
37”
Minimum depth.
Some venting
congurations may
require more

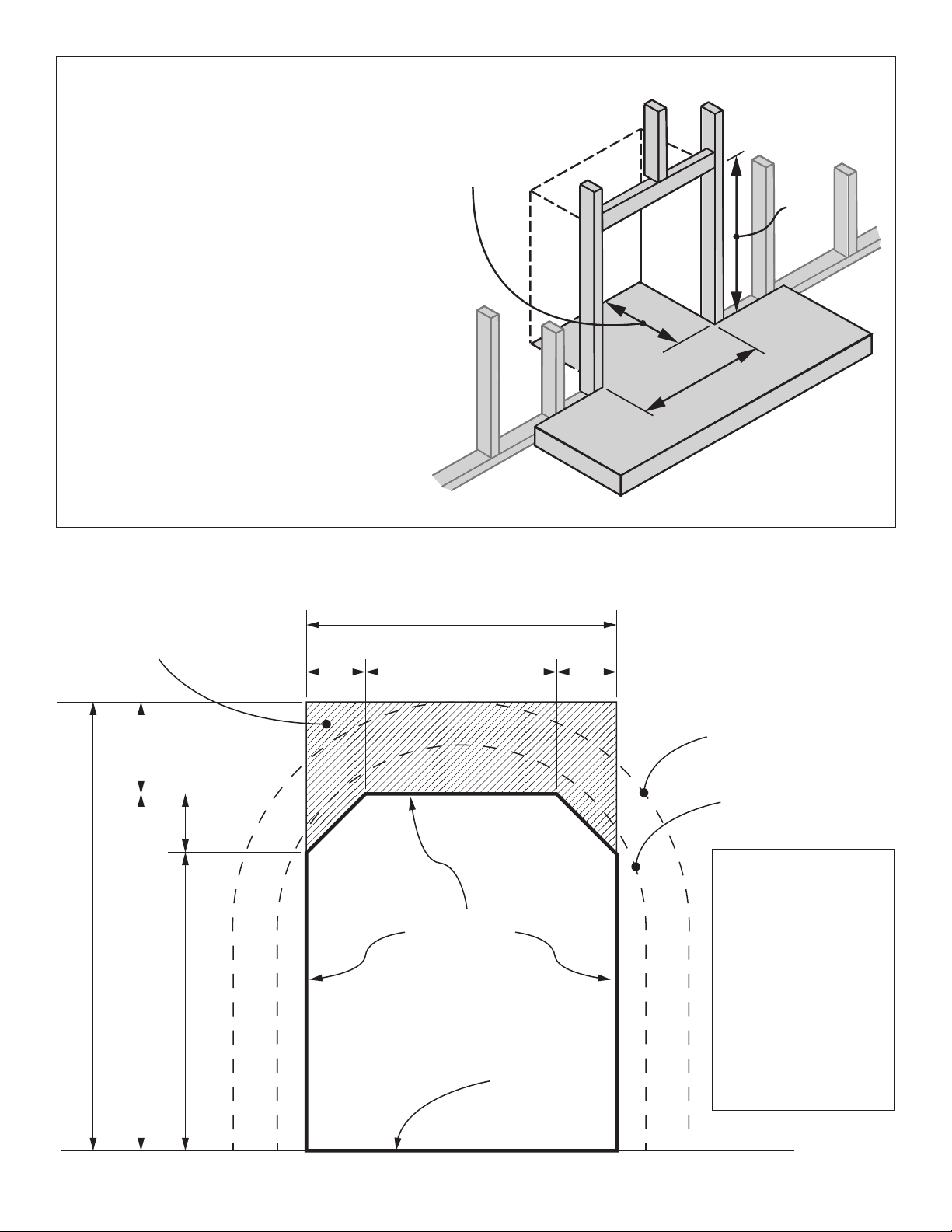

Framing
• The framing dimensions for
installation of the 530 heater with
the models 549 Arch Fronts are
shown in the Framing Diagram.
• A non-combustible hearth is not
necessary in front of the 530
heater.
• The 530 is approved for installation
directly on any combustible
material other than soft flooring
material such as carpet or vinyl.
• Any framing construction must
be clear of the standoffs—see
Dimensions & Clearances and
Framing Diagram.
• A hearth or floor, flush with the
bottom of the heater, will be
required to support the removable
hearth fender.

9

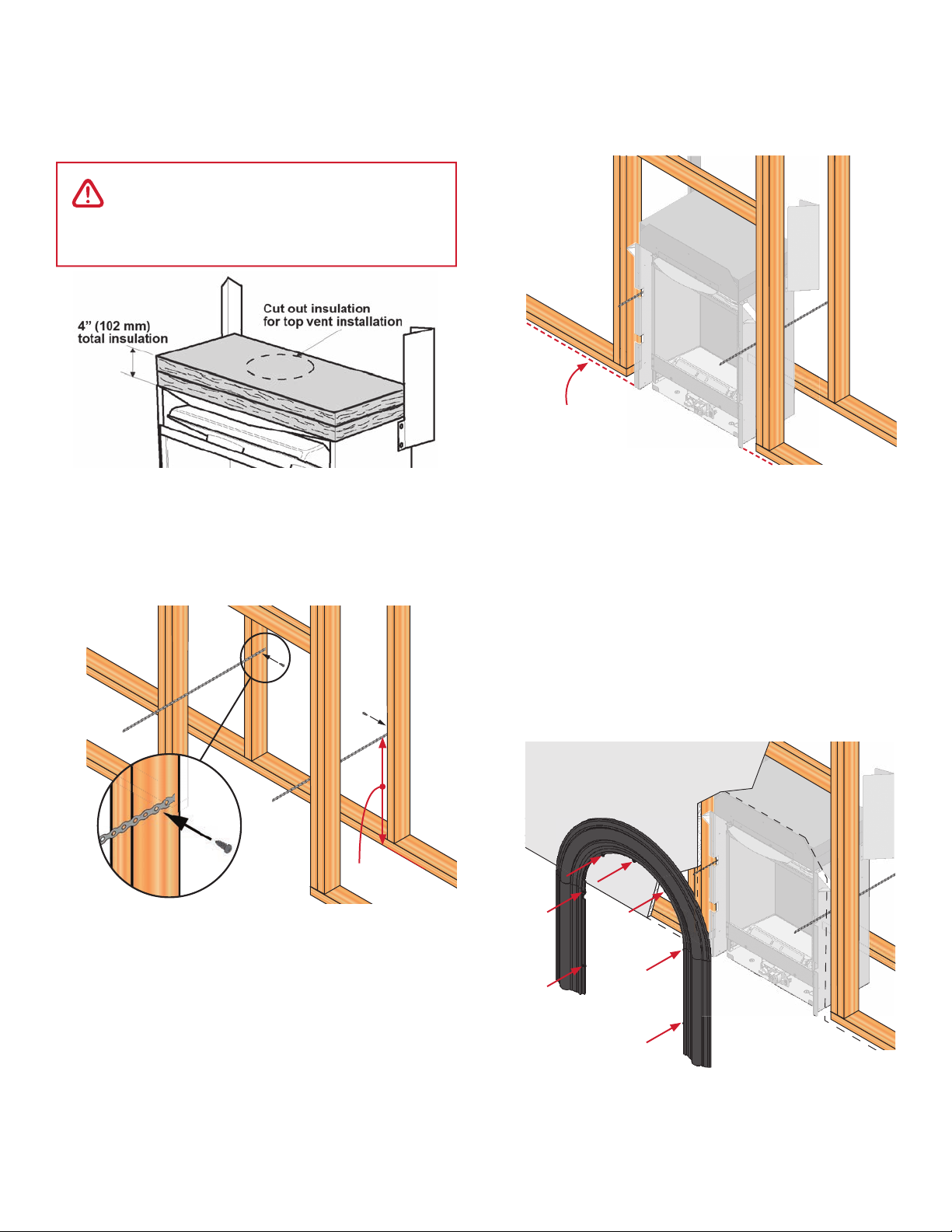

Installation (ZC)
Note: this requires the optional 549ZCK kit:
1. Fit Top Baffle under the top panel of the appliance
case. Secure with 2 thread forming screws. Fit the
top air deflector to the top baffle as shown using
the 2 screws provided.
2. Mount Stand-off Spacers. The stand-off spacers
are supplied flat and are left and right handed.
a. Remove the 2 screws near each of the rear top
corners of the appliance and the 2 screws near
the rear top of each side.
b. Bend the spacers as shown.
c. Screw the spacers to the rear of the appliance
using the screws just removed.
d. Bend the side wings of the spacers to align the 2
holes in each spacer with those in the appliance
sides.
549ZCK kit contents
(1) LH stand off
(1) RH stand off
(2) 3” stand offs
(2) insulation pads
WARNING
Failure to install the stand-off spacers
may result in a fire hazard.
e. Secure the spacers using the screws just
removed.
3. Fit Side Spacers to Side Mounting
Brackets as shown. Secure the
spacers to side mounting brackets the
screws provided—2 screws per side.
4. Locate Side Mounting Brackets as
shown and line up the mounting
holes in the side of the heater body.
Secure the side brackets to the heater
using the screws provided—2 per
side.

10
7. Install the engine into the cavity, pulling the plumber
straps through the upper opening in the side
mounting flanges. The engine must be positioned
forward of the framing so the brackets are flush
with the anticipated finished wall surface.
8. Vent and complete gas work. See your Installation
Manual for details. Note: Check and confirm the
clearance between the vent and the header
when positioning the unit forward of the
framing with a top vent outlet.
9. Temporarily screw the unit to the floor. Confirm the
plumber straps are still in the upper cutouts in the
side mounting plates.
10. Complete wall finish (see page 8 for details).
11. Install the outer cast plate onto the mounting side
brackets and top baffle (7 provided self-tapping
screws).
Anticipated
finished wall
surface
5. Place Top Insulation Pad. For top vent outlet
appliances, cut out a circle at the center of the
insulation layers for the vent collar. Place both the
insulation layers on top of the appliance case
inboard of the stand-off spacers.
6. Before installing engine into cavity, install two
lengths of plumbing strap (not included), anchored
to a solid point at the rear of the cavity, at a height
of 16-1/2” from where the base of the unit will sit.
The straps should extend past the front of the cavity
by at least 6”.
WARNING
Failure to install the insulation layers may
result in a fire hazard and voids warranty.
16-1/2”

11
Tighten the screws enough to ensure a tight fit
between casting and sheet metal parts.
(It may be necessary to re-drill 1/8” pilot holes for
the self-tapping screws due to misalignment caused
by shifting tolerances with the cast iron arch.)
Note: The weight of the cast plate must not be
carried by the connection to the heater. It must
rest on a hearth.
12. Remove the window and set it aside.
13. Pull the plumbers straps inward, tight, drawing
the engine inward and pulling the outer cast arch
tight against the wall finish.
Screw the straps to the inner side of the side mount
flange to ensure the outer cast arch remains flush
against the wall. You may need to drill a pilot hole.
Repeat on other side.
14. Replace the window.
Flush
15. Hang the Inner Cast Arch. Insert the mounting
hooks into the notches in the outer cast plate.
The fit or gap between the inner cast arch and the
outer cast plate may be tightened by bending the
mounting hooks slightly inwards.
Do not bend the hooks too far or the inner arch
will be difficult to remove! If this happens, a
screwdriver inserted through the gap between the
back of the inner arch and the heater should be
able to pry the hook away from the backing plate.
Do not hit the hooks with a hammer as this may
break the welds holding them.
16. Slide the hearth fender up to the front of the
casting.
Note: It is important that the hearth in front of
heater be flush with the bottom of the heater;
otherwise the hearth fender will not rest at the
proper height.

12
17. Install the barrier screen by snapping the barrier
screen’s top part to the inner arch. Then slide the
screen up slightly under the hood, snap the bottom
of the barrier to the inner arch and slide the screen
back down so it rests on the cast fender’s upper
edge.
Cleaning
To clean the barrier screen and the matte black cast iron
surfaces use a soft brush. To clean the polished cast iron
surfaces use mild soap and water.
If the barrier becomes damaged, the barrier must
be replaced with the manufacturer’s barrier for this
appliance.
To clean the fireplace glass window, refer to the
owner’s manual supplied with the appliance.
Removing the front unit
1. Remove the barrier screen by pushing it up and
pulling out the bottom then the top.
2. Pull away the hearth fender at the bottom.
3. Unhook the inner cast arch as shown.
Always securely replace the window, the front and the
barrier screen before lighting.
WARNING
DO NOT TOUCH THE BARRIER SCREEN,
CAST FRONT OR GLASS WHILE THEY ARE
HOT! Let the fireplace cool first before
performing any maintenance.
WARNING
FOR YOUR SAFETY, ensure the barrier
screen in installed on the fireplace after
maintenance.

13
REPAIRS PARTS LIST (549AFBv2, 549AFPv2, 549ZCK)
1
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
2
3
4
5
6
7
8
9
10
12
11
13
# Description 549AFB/P v2 Series 549ZCK Kit
(optional)
Black Polished
1 Ash Pan Door 4000241AH 4000241
2 Barrier Screen 4003290 4003290
3 Inner Cast Arch 4000240AH 4000240
4HearthBaffle 4000347 4000347
5 Outer Cast Arch 4000414AH 4000414
6 Accent Trim - black
(Optional - not included)
549APB 549APB
7 Side Mounting Brackets
(2)
4005074AH 4005074AH
8AirDeflector 4000205 4000205
9TopBaffle 4005075AH 4005075AH
10 3” Stand Off(2) 4005076
11 Stand OffSpacer LH 4000210
12 Stand OffSpacer RH 4000209
13 Insulation Pad (2) 4000206
Hardware Kit 4001208 4001208
Optional 549ZCK Kit
Optional 549APB Arch

14
Concept
Les Arches de fonte 549 sont conçue principalement pour
installations avec foyer encastrable et n’incluent pas les
pièces nécessaires aux installations à dégagement zéro.
Lorsque l’arche de fonte 549 est installée dans une
application à dégagement zéro dans un encastrement
combustible, une trousse à dégagement zéro 549ZCK doit
être utilisée.
Note :
Il y a deux versions du foyer 530 :
• 530IN/IP, généralement pour applications à dégagement
zéro;
• 530INI/IPI, pour applications encastrables SEULEMENT.
La version à dégagement zéro 530IN/IP peut également
servir pour les applications encastrables en utilisant un
raccord d’évent.
La version encastrable 530INI/IPI cependant,
ne peut pas être utilisée pour les applications
à dégagement zéro.
Ce kit doit être installé ou
réparé par un installateur
qualifié, une agence de
service certifiée ou un
fournisseur de gaz. Ces
instructions doivent être
utilisées conjointement avec
les instructions d’installation
du modèle de foyer Valor
indiqué ci-dessus.
VITRE CHAUDE - RISQUE
DE BRÛLURES.
NE TOUCHEZ PAS UNE
VITRE NON REFROIDIE.
NE LAISSEZ JAMAIS UN
ENFANT TOUCHER LA VITRE.
L’écran pare-étincelles fourni avec ce foyer réduit le risque
de brûlure en cas de contact accidentel avec la vitre chaude
et doit être installé pour la protection des enfants et des
personnes à risques.
DANGER
!INSTALLATEUR : Laissez cette
notice avec l’appareil.
CONSOMMATEUR : Conservez
cette notice pour consultation
ultérieure.
Arches de fonte 549AFBv2 et 549AFPv2
Certifiées pour usage avec foyers Valor 530 et 530 encastrables seulement
GUIDE D’INSTALLATION
Portrait

15
Déecteur du haut
Déecteur d’air
Foyer 530
(vendu séparément)
Arche intérieure
en fonte
Garde-cendres
Pare-étincelles
Supports des côtés (2)
Arche extérieure
en fonte
Arche Windsor 549AFB/Pv2
(sans plaque)
- Encastrable seulement
1 Arche extérieure en fonte
1 Arche intérieure en fonte avec
pare-étincelles
1 Garde-cendres en fonte
2 Supports des côtés
1 Déflecteur du haut
1 Déflecteur d’air
1 Quincaillerie
(Note : La version 549
de l’Arche Windsor [sans
plaque] n’inclut pas les
articles pour installation
à dégagement zéro
(écarteurs et coussin
isolant) et est conçue
pour les encastrements
seulement).
Plaque arquée 549APB
(encastrables seulement)
(optionelle, vendue séparément)
Arche Windsor 549 montrée
avec Plaque arquée 549APB
Plaque arquée 549APB, optionnelle -
Pour encastrables ou dégagement zéro
Contenu des kits
©2022, Miles Industries Ltd.
Trousse dégagement zéro 549ZCK,
optionnelle - Pour applications à
dégagement zéro
1 Écarteur gauche
1 Écarteur droit
2 Écarteurs des côtés
2 Coussins isolants
(Fournis séparément. Utilisez lorsque vous
installez dans un encastrement combustible.)

16
APPLICATIONS ENCASTRABLES—ARCHE AVEC FOYERS 530IN/IP ET
530INI/IPI ENCASTRABLE (549AFBv2 et 549AFPv2)
Dimensions et Dégagements
31” (787 mm)
34”(864 mm)
Arches 549 38-9/16” (980 mm)
3-11/16”
(94 mm)
38” (965 mm)
Arches 549 avec Plaque arquée 549
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant pas être éliminées.

17
Dégagements pour manteau de cheminée
‘X’ ‘Y’
1”–6” (25–152 mm) 34” (864 mm)
7”–8” (178–203 mm) 36” (914 mm)
9”–12” (229–309 mm) 38” (965 mm)
12” (305 mm) +
38” (965 mm) + 1” (25 mm)
pour chaque pouce au
dessus de 12” (305 mm)
‘X’
‘Y’
Foyer 530 avec raccord
colinéaire 556CLA
Foyer 530 encastrable avec
raccord d’évent coaxial 530CVA
Foyer 530 encastrable
avec évent colinéaire
3/8”
[10 mm]
7/8”
[22 mm]
1”
[26 mm]
3/4”
[19 mm]
1”
[26 mm]
Raccord colinéaire
2 buses de 3” dia. Évent colinéaire
2 buses de 3” dia. Raccord coaxial
5 x 3” dia.
Ne placez
aucun meuble
ou objet à
moins de
36” [914 mm]
du devant
du foyer
Manteau
25-1/4” [641 mm]
19-1/4” [489 mm]
20” [508 mm]
Profondeur patte
de manteau à côté
de l’arche en saillie :
max. 8” [203 mm]
11-3/4”
[299 mm]
6-1/8” [156 mm]
8-15/16”
[227 mm]
Dimensions pour encastrables - 3 installations possibles
Ces dimensions ne s’appliquent qu’aux installations dans des foyers incombustibles
avec les Arches de fontes 549

18
Installation (encastrable)
1. Placez le déflecteur du haut sous le panneau de
dessus de la boite de foyer. Fixez-le avec 2 vis auto-
formeuses. Fixez le déflecteur d’air au déflecteur du
haut avec 2 vis fournies tel qu’indiqué.
2. Placez les supports de montage des côtés
tel qu’indiqué et alignez les trous de montage
avec ceux des côtés de la boite de foyer. Fixez
les supports de côtés au foyer à l’aide des vis
fournies—2 vis par côté.
3. Fixez solidement l’arche extérieure à l’appareil
à l’aide des vis auto-taraudeuses fournies, tel que
montré. Serrez les vis assez pour assurer un bon
ajustement entre l’arche de fonte et les pièces
de métal.
(Il peut être nécessaire de percer à nouveau les
trous pilotes de 1/8” pour les vis auto-taraudeuses,
afin de compenser pour les variations associées à la
fabrication de l’arche de fonte.)
Note : Le poids de l’arche de fonte ne doit pas
être porté par son assemblage au foyer. L’arche
doit reposer sure la base de foyer ou le plancher
fini ou être fixée solidement au mur.
4. Accrochez l’arche intérieure. Insérez les crochets
dans les encoches de l’arche extérieure. L’espace
entre l’arche intérieure et l’arche extérieure peut
être resserré en pliant le crochets légèrement vers
l’intérieur.
Ne pliez pas trop les crochets afin d’éviter que
l’arche intérieure soit difficile à enlever lorsque
nécessaire!
Si c’est le cas, insérez un tourne-vis dans l’espace
entre l’arrière de l’arche intérieur et le foyer et vous
devriez être capable de libérer l’arche intérieure de
l’arche extérieure. Ne frappez pas les crochets
avec un marteau car cela pourrait briser la
soudure qui les retient à l’arche.
Glissez le garde-cendres au bas de l’arche tel que
montré.
Note : Il est important que la base de foyer soit
égale au bas du foyer sinon le garde-cendres ne
sera pas à la bonne hauteur.
3 vis pour
déecteur
du haut
déecteur
du haut
4 vis pour
supports
des côtés
supports
des côtés

19
Arche intérieure
en fonte
Crochet de
montage--détail
Gardes-cendres
Crochets de
montage
Crochets de
montage
Encoche pour
crochet de
montage
Encoches pour
crochets de
l’arche intérieure
5. Installez le pare-étincelles insérant ses crochets du
haut en premier. Glissez le pare-étincelles vers le
haut légèrement sous la voûte, insérez les crochets
du bas et glissez le pare-étincelles vers le bas pour
qu’il repose sur le dessus du garde-cendres.
Entretien
Pour nettoyer le pare-étincelles et les surfaces matte
noire en fonte, utilisez une brosse souple.
Si le pare-étincelles est endommagé, il doit être
remplacé par le pare-étincelles conçu par le
manufacturier pour cet appareil.
Pour nettoyer les surfaces polie en fonte, utilisez une
solution d’eau et savon doux.
Pour nettoyer la vitre de la fenêtre du foyer, consultez le
guide du consommateur fourni avec le foyer.
Enlèvement de l’arche
1. Enlevez le pare-étincelles en le poussant vers le haut
puis tirant le bas.
2. Enlevez le garde-cendres au bas.
3. Décrochez l’arche intérieure.
Toujours remettre la fenêtre, la devanture et le
pare-étincelles en place et les fixer solidement avant
d’allumer le foyer.
AVERTISSEMENT
NE TOUCHEZ PAS LE PARE-ÉTINCELLES, LA
DEVANTURE OU LA FENÊTRE LORSQU’ILS
SONT CHAUDS! Laissez le foyer refroidir
avant de le nettoyer.
AVERTISSEMENT
POUR DES RAISONS DE SÉCURITÉ, assurez-
vous que le pare-étincelles soit réinstallé
sur le foyer après l’entretien.

20
Exigences pour la dalle de protection
Une dalle de protection incombustible n’est pas
nécessaire en avant du foyer.
Dans toutes les installations, la surface de la dalle de
protection devant le foyer ou la finition du plancher
doit être égale au bas du foyer afin de fournir un appui
nécessaire pour l’arche de fonte et la hauteur requise
pour le garde-cendres.
Exigences pour le plancher
Le foyer 530 est homologué pour installation directe-
ment sur un plancher combustible sauf sur des recou-
vrements souples comme la moquette ou le vinyle.
Exigences pour le manteau de cheminée
Les Arches de cette série sont conçues pour installation
avec des manteaux de cheminée combustibles à condi-
tion de respecter les dégagements indiqués aux sché-
mas Dimensions et dégagements ci-dessous et à la page
suivante.
L’arche extérieure 539 et 550 (avec plaque) peut égale-
ment être installée sans manteau de cheminée à condi-
tion de respecter les dégagements indiqués.
Prenez note que, même en respectant les dégagements
requis, certains matériaux combustibles, même s’ils sont
Min. 36”
[910mm]
jusqu’aux
matériaux
combustibles
4-1/2”
[114 mm]
4”
[102 mm]
‘Y’
‘X’
26”[660 mm]
20”[508 mm]
MUR
21-5/8”[549 mm] 25-5/16”[643 mm]
10-7/8”
[276 mm]
10-7/8”
[276 mm]
12-15/16” [278 mm]
12-15/16”
[278 mm]
Manteau
6-5/8”
dia.
4”
[102 mm]
Évent
dessus
Profondeur maximale de la
patte du manteau de 8”[203 mm]
au bord de l’arche en saillie
Panneau
incombustible
de 1/2”[13 mm]
Placoplâtre
de 1/2”[13 mm]
d’épaisseur
Écarteurs ZC
Évent
dessus
31”[788 mm]
34-5/16”[872 mm]
36-15/16”[939 mm]
Dimensions et dégagements
Dégagements — manteau de cheminée
‘X’ ‘Y’
1”–6” [25–152 mm] 34” [864 mm]
7”–8” [178–203 mm] 36” [914 mm]
9”–12” [229–309 mm] 38” [965 mm]
12” [305 mm] +
38” [965 mm] + 1” [25
mm] pour chaque
pouce au dessus de 12”
[305 mm]
APPLICATIONS À DÉGAGEMENT ZÉRO—FOYER 530IN/IP ZC SEULEMENT
(549AFBv2/549AFPv2 utilisant la trousse 549ZCK)
sécuritaires, peuvent, avec le temps, se décolorer, se
déformer ou craquer. Sélectionnez les matériaux avec
soin et consultez votre marchand au besoin.
Exigences relatives au mur
L’Arche de fonte 549 exige qu’un panneau incombustible
soit installé sur la face avant de l’encastrement, au-
dessus de l’arche—voir la page 21 pour connaître la
dimensions minimales du panneau incombustible. Un
matériau de finition combustible d’un maximum de 1”
[26 mm] d’épaisseur peut être installé par-dessus le
panneau incombustible. Notez la forme particulière du
panneau incombustible lorsque l’arche 549 est installée
sans plaque de soutien. Autrement le foyer muni des
supports ne pourra pas être avancé assez pour toucher
l’arrière de l’arche de fonte. Si la plaque de soutien est
utilisée, les coins supérieurs du panneau incombustible
peuvent être coupés à angle droit puisque la plaque les
couvrira.
Variations de la fonte
De par leur nature, deux articles de fonte fabriqués du
même moule peuvent montrer de légères variations
dans leurs dimensions et leur finition. Nous faisons tout
ce qui est possible pour limiter ces variations qui ne
peuvent cependant pas être éliminées.
