Vetus NSF16 User manual

110102.02
1
;;;;
;;;;
yyyy
yyyy
Installatie beluchtingsleiding
Vent line installation
Installation Entlüftungsleitungen
Installation de la conduite de ventilation
Instalación del tubo de aireación
Installazione della condotta di aerazione
Gebruik en onderhoud
Use and maintenance
Betrieb und wartung
Emploi et entretien
Uso y mantenimiento
Uso e manutenzione
Niet te vast draaien!
Do not overtighten!
Nicht zu fest drehen!
Ne pas serrer trop fort!
¡No apretar excesivamente!
Non stringere troppo!
2
34
5
6
78
Installatievoorbeelden
Installation examples
Montage-Beispiele
Exemples d’installation
Ejemplos de instalación
Esempi di installazione
1
vetus® NSF16, 19, 25, 38

110102.02
2
Inleiding
Via de beluchtingsopening van een
faecaliën- of een dieselolietank
kunnen onaangename geuren vrij-
komen.
Dit is te voorkomen door het opne-
men van een actief-koolfilter in de
beluchtingsleiding.
Dit Vetus geurfilter bevat een met
actieve kool geïmpregneerd PUR-
schuimen filterelement.
De atomen van de geactiveerde
koolstof oefenen een aantrekkings-
kracht uit op de moleculen van de
langsstromende gassen.
De grootte van deze krachten is
afhankelijk van de moleculaire
structuur van deze gassen.
Verschillende gasmoleculen wor-
den met verschillende krachten
aangetrokken. Op deze manier is
het mogelijk om bepaalde (onge-
wenste) gassen uit een gasmeng-
sel te af te scheiden.
Waarschuwing
Bij toepassing van het filter bij
een faecaliëntank:
Het filter veroorzaakt in de
beluchtingsleiding extra weerstand.
Tijdens het leegzuigen van de fae-
caliëntank door een afzuigstation
aan de wal zal er mogelijk onvol-
doende ventilatielucht door de
beluchtingsleiding en het filter naar
de tank kunnen stromen. Houdt
hiermee rekening omdat het inklap-
pen van de tank het gevolg kan zijn.
Installatie
Voor installatievoorbeelden zie
tekening 1 en 2.
Installeer het filter op een droge,
koele en goed bereikbare plaats
boven de waterlijn.
Voor een goede werking moet het
filterelement droog blijven. Houdt
hier bij het kiezen van de plaats
rekening mee.
Plaats het filter zo hoog dat er geen
vloeistof of schuim in het filter kan
komen. Houdt rekening met vloei-
stof of schuim uit de faecaliëntank
respectievelijk de dieselolietank of
water van buitenaf.
Houdt bij een zeilschip rekening
met varen onder een hellingshoek.
Bevestig het waterfilter tegen een
vertikaal schot.
Aansluitingen
De aansluitingen van het filter zijn
geschikt voor slang van respectie-
velijk ø 16, ø 19, ø 25 of ø 38 mm.
Pas voor beide verbindingen altijd
flexibele slang toe.
Gebruik uitsluitend water en/of
zeep, dus geen vet- of oliehouden-
de producten, om het monteren
van de slang op de slangaansluitin-
gen te vereenvoudigen.
Monteer een slangverbinding met
één, roestvaststalen, slangklem.
Beluchtingsleiding
Installeer een beluchtingsleiding
altijd aflopend van het filter naar de
tank. Monteer de flexibele belucht-
ingsleiding (slang) met voldoende
beugels om doorzakken of de vor-
ming van een zwanenhals te voor-
komen, zie tekening 3 en 4.
Pas eventueel vaste leiding (pijp)
toe om een grote afstand te over-
bruggen; sluit de vaste leiding altijd
met korte stukken slang aan op de
tank en op het geurfilter.
Onderhoud
Vervang het filterelement tenminste
éénmaal per jaar bij het begin van
het nieuwe vaarseizoen.
Vervang altijd het filterelement wan-
neer er vloeistof of schuim in het fil-
ter is gekomen.
Schroef het deksel los, zie tek. 5.
Neem één voor één de 8 losse
schijven van het filterelement uit het
huis. Reinig het filterhuis indien er
vuil of aangroei van alg aanwezig
is. Breng één voor één de nieuwe
schijven aan. Vet de O-ring en de
schroefdraad in met b.v. siliconen-
olie of teflonspray, zie tek. 6, en
monteer het deksel weer.
N.B. Draai het schroefdeksel altijd
met de hand los of vast. Gebruik
hiervoor nooit gereedschap, zie
tek. 7 en 8.
Controleer jaarlijks of de belucht-
ingsleiding niet verstopt of bescha-
digd is. Controleer ook de bevesti-
ging van de beluchtingsleiding, zie
‘Installatie, Beluchtingsleiding’.

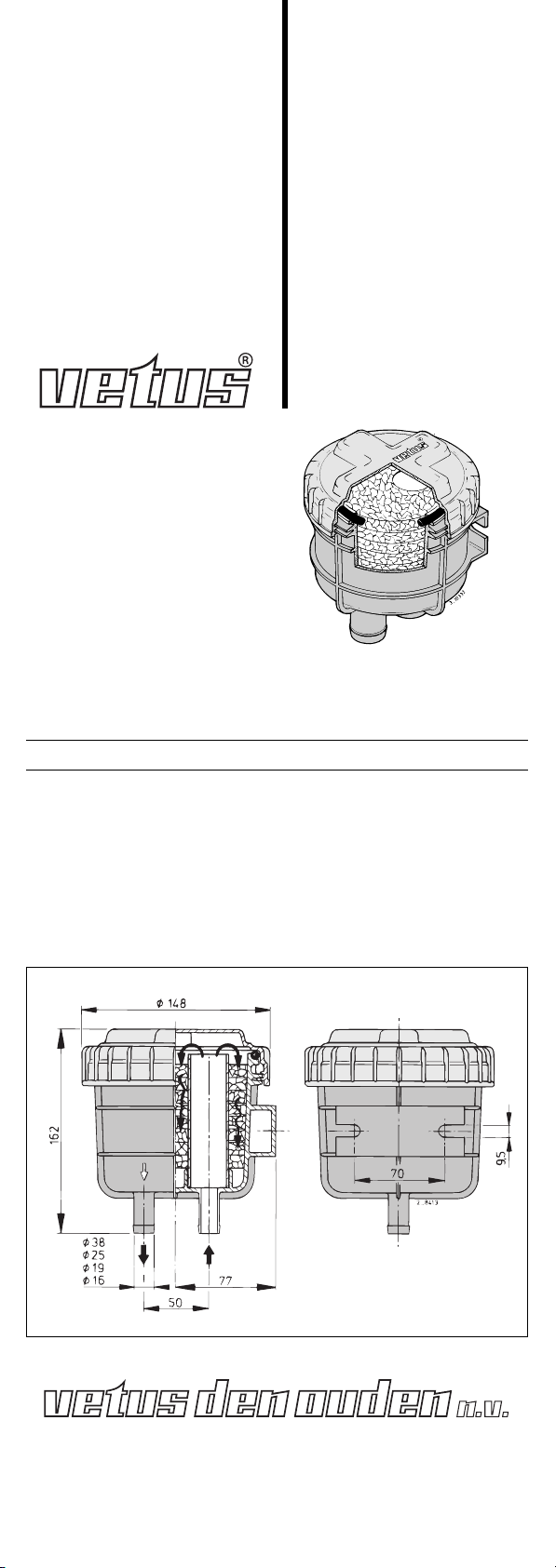

Technische gegevens
Materiaal huis : Polypropyleen GF
Materiaal
filterelement : PUR
Materiaal
deksel : Styrol/ Acrylnitril
Gewicht : 0,45 kg
Max. omge-
vingstemp. : 75˚C
Max. overdruk : 0,5 bar

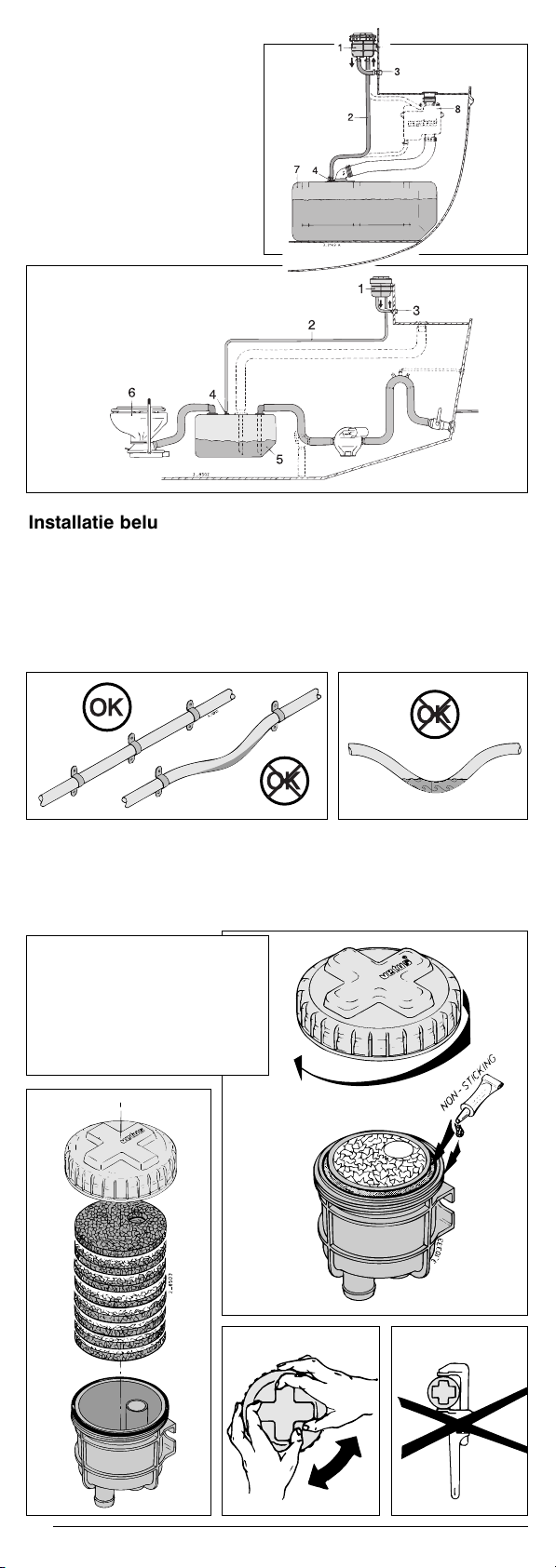

Installatievoorbeelden:
1
Toepassing van een geurfilter in de
beluchtingsleiding van een faecali-
ëntank
2
Toepassing van een geurfilter in de
beluchtingsleiding van een diesel-
olietank
1 Geurfilter
2 Beluchtingsleiding
3 Beluchtingsnippel
4 Tankfitting voor beluchting
5 Faecaliëntank
6 Toilet
7 Dieselolietank
8 Brandstofoverloop
vetus® Geurfilter type NSF16, 19, 25, 38
NEDERLANDS

110102.02
3
Introduction
Unpleasant smells can escape from
the ventilation openings of a toilet
tank or diesel fuel tank.
This can be prevented by fitting an
Active Charcoal Filter in the venti-
lation opening.
The Vetus No-Smell Filter contains
a PUR-foam filter element impreg-
nated with active charcoal.
Atoms of active charcoal attract
molecules from the gas as it flows
past. The extent of this attraction
depends on the molecular structure
of the gasses. Different gas mole-
cules are attracted to a different
extent. In this way, it is possible to
separate specific (unwanted)
gasses out from a gas mixture.
Warning
When fitting the Filter to a toilet
tank:
The filter creates extra resistance in
the vent line. During the suction
emptying of a toilet tank by a suc-
tion pump on the dock wall, it is
possible that insufficient air can
flow through to the tank via the vent
line and filter. Do take this into
account, to prevent the tank col-
lapsing.
Installation
For examples of installation see
Drawings 1 and 2.
Install the filter in a dry, cool and
easily accessible place above the
waterline. The filter element must
remain dry to ensure effective oper-
ation. Take this into account when
choosing a position.
Fit the filter high enough so that no
fluid or foam can enter the filter.
Check the maximum height of fluid
in the toilet tank, and the possibility
of foam in the diesel fuel tank, and
also water from outside.
With a sailing boat, take into
account sailing when heeled over.
Fit the filter against a vertical bulk-
head.
Connections
The filter connections are suitable
for hoses of 16, 19, 25 or 38 mm
diameter, respectively.
Always use flexible hose for both
connections.
Use only water and/or soap (never
use grease or products containing
oil) to simplify connecting the hose
to the connectors.
Fit a hose connection with one
stainless steel hose clamp.
Vent line
Always install a vent line sloping
down from the filter to the tank. Fit
the flexible vent line (hose) using
sufficient brackets to prevent sag-
ging or the creation of a siphon -
see Drawings 3 and 4.
If necessary, use rigid metal or plas-
tic pipes to cover large distances,
always connect the rigid pipe to the
tank and No-Smell Filter with short
lengths of flexible hose.
Maintenance
Replace the filter element at least
once a year at the start of the sail-
ing season.
Always replace the filter if liquid or
foam has entered it. Unscrew the
cap - see Drawing 5.
Take the 8 loose filter element discs
one by one from the housing. Clean
the filter housing if dirt or algen
growth is present. Put in the new fil-
ter discs one by one. Lubricate the
O-ring and screw thread with sili-
con oil or Teflon spray - see
Drawing 6, and refit the cap.
N.B.: Always remove and refit the
screw cap by hand only, never use
tools for this, see Drawings 7 and 8.
Every year, check to see that the
vent line has not been blocked or
damaged. Also check the vent line
fittings, see ‘Installation, Air Vent
line’.
Technical Data
Housing
material : Polypropylene GF
Filter element
material : PUR
Cap material : Styrol/ Acryl-nitryl
Weight : 0.45 kg
Max. ambient
temperature : 75˚C (170˚F)
Max.
over-pressure : 0.5 bar (7 psi)
Installation examples:
1
No-Smell Filter application in the
ventilation pipe of a toilet tank.
2
No-Smell Filter application in the
ventilation pipe of a diesel fuel tank
1 No-smell filter
2 Vent line
3 Breather nipple
4 Breather fitting
5 Waste water tank
6 Toilet
7 Diesel fuel tank
8 Fuel splash stop
vetus® No-Smell Filter model NSF16, 19, 25, 38
ENGLISH

110102.02
4
Einleitung
Über die Lüftungsöffnung eines
Fäkalien- oder Dieselöltanks kön-
nen unangenehme Gerüche ent-
weichen.
Dies läßt sich durch das Einbauen
eines Aktivkohlefilters in die
Entlüftungsleitung verhindern.
Dieser Vetus-Geruchsfilter enthält
ein mit Aktivkohle imprägniertes
Filterelement aus PUR-Schaum.
Die Atome des aktivierten
Kohlenstoffes üben auf die
Moleküle der entlang strömenden
Gase eine Anziehungskraft aus. Die
Stärke dieser Kräfte hängt von der
molekularen Struktur dieser Gase
ab. Verschiedene Gasmoleküle
werden jeweils mit unterschied-
lichen Kräften angezogen. Auf
diese Art und Weise ist es möglich,
bestimmte (unerwünschte) Gase
aus einer Gasmischung herauszu-
filtern.
Warnung
Beim Einsatz des Filters bei
einem Fäkalientank:
Der Filter verursacht in der
Entlüftungsleitung einen zusätz-
lichen Widerstand. Während des
Leersaugens des Fäkalientanks
durch eine Absaugstation an
Land könnte möglicherweise nicht
genug Lüftungsluft durch die
Entlüftungsleitung und den Filter
zum Tank strömen. Achten Sie dar-
auf, da der Tank ansonsten
zusammenklappen könnte.
Installation
Für Einbaubeispiele siehe
Zeichnung 1 und 2.
Den Filter an einer trockenen, küh-
len und gut zugänglichen Stelle
oberhalb der Wasserlinie installie-
ren. Für einen einwandfreien
Betrieb muß das Filterelement tro-
cken bleiben. Darauf ist bei der
Wahl der Einbaustelle zu achten.
Den Filter so hoch anbringen, daß
keine Flüssigkeit oder Schaum in
den Filter gelangen kann.
Flüssigkeit oder Schaum aus dem
Fäkalien- bzw. Dieselöltank oder
Wasser von draußen berücksichti-
gen.
Bei einem Segelschiff das Fahren in
Schräglage berücksichtigen.
Den Wasserfilter an einem waage-
rechten Schott befestigen.
Anschlüsse
Die Anschlüsse des Filters eignen
sich für einen Schlauch mit einem
Durchmesser von 16, 19, 25 bzw.
38 mm.
Für beide Verbindungen immer fle-
xible Schläuche benutzen.
Zum Erleichtern der Montage des
Schlauch an die
Schlauchanschlüsse keine fett-
oder ölhaltigen Produkte, sondern
ausschließlich Wasser und/oder
Seife benutzen.
Eine Schlauchverbindung immer
mit Hilfe von 1 rostfreien
Schlauchklem befestigen.
Entlüftungsleitungen
Eine Entlüftungsleitung immer vom
Filter zum Tank ablaufend installie-
ren. Die flexible Entlüftungsleitung
(Schlauch) mit genügend Bügeln
montieren, um dem Durchbiegen
und der Bildung eines
Schwanenhalses vorzubeugen,
siehe Zeichnung 3 und 4.
Gegebenenfalls eine feste Leitung
(Rohr) einsetzen, um große
Entfernungen zu überbrücken. Die
feste Leitung immer mit kurzen
Schlauchstücken an den Tank und
an den Geruchsfilter anschließen.
Wartung
Das Filterelement mindestens ein-
mal im Jahr am Anfang der neuen
Fahrsaison austauschen.
Das Filterelement immer austau-
schen, wenn Flüssigkeit oder
Schaum in den Filter geraten ist.
Den Deckel losschrauben, siehe
Zeichnung 5. Nacheinander die 8
losen Scheiben des Filterelements
aus dem Gehäuse herausnehmen.
Das Filtergehäuse reinigen, falls
Schmutz oder Algenansatz vorhan-
den ist. Nacheinander die neuen
Scheiben anbringen. Den
Dichtungsring und das
Schraubgewinde mit beispiels-
weise Silikonöl oder Teflonspray
schmieren, siehe Zeichnung 6, und
den Deckel wieder einsetzen.
Anmerkung: Den Schraubdeckel
immer mit der Hand lösen oder
festdrehen. Dafür niemals
Werkzeug benutzen, siehe
Zeichnung 7 und 8.
Jährlich überprüfen, ob die
Entlüftungsleitung nicht verstopft
oder beschädigt ist. Außerdem
auch die Befestigung der Entlüf-
tungsleitung kontrollieren, siehe
‘Installation, Entlüftungsleitung’.
Technische Daten
Gehäuse-
material : Polypropylen GF
Material
Filterelement : PUR
Deckelmaterial : Styrol/ Acrylnitril
Gewicht : 0,45 kg
Max. Umgebungs-
temperatur : 75 ˚C
Max. Überdruck : 0,5 bar
Montage-Beispiele:
1
Einsatz eines Geruchsfilters in die Ent-
lüftungsleitung eines Fäkalientanks
2
Einsatz eines Geruchsfilters in die
Entlüftungsleitung eines Dieselöltanks
1 Geruchsfilter
2 Belüftungsleitung
3 Belüftungsnippel
4 Tankanschluß für Belüftung
5 Schmutzwasserbehälter
6 WC-Becken
7 Dieselöltank
8 Treibstoffüberlauf
vetus® Antigeruchsfilter Typ NSF16, 19, 25, 38
DEUTSCH

110102.02
5
Introduction
Des odeurs déplaisantes peuvent
s’échapper de l’orifice de ventila-
tion des réservoirs de matières
fécales ou de gas-oil.
On peut y remédier en installant un
filtre au charbon actif dans la
conduite de ventilation.
Le filtre anti-odeur Vetus comporte
un élément filtrant en mousses PUR
imprégnées au charbon actif.
L’intensité de la force d’attraction
exercée par les atomes du carbone
activé sur les molécules des gaz
traversant le filtre dépend de la
structure moléculaire de ces gaz.
Les diverses molécules étant atti-
rées par des forces différentes, il
est possible d’éliminer certains gaz
(indésirables) d’un mélange
gazeux.
Avertissement
Utilisation du filtre dans un réser-
voir de matières fécales:
Le filtre crée une résistance supplé-
mentaire dans la conduite de venti-
lation. Lorsque le contenu du réser-
voir est vidé par une installation
d’aspiration sur le quai, la quanti-
té d’air arrivant au réservoir par la
conduite de ventilation et le filtre
peut être insuffisante. Il faut en tenir
compte car cela peut entraîner le
pliement du réservoir.
Installation
Exemples d’installation: voir des-
sins 1 et 2.
Installer le filtre à un endroit sec,
frais et bien accessible au-dessus
de la ligne de flottaison.
Pour bien fonctionner, l’élément fil-
trant doit rester sec. Tenir compte
de ce facteur lors du choix de l’em-
placement.
Placer le filtre à une hauteur suffi-
sante pour empêcher l’entrée dans
le filtre de liquide ou de mousse
provenant du réservoir de matières
fécales ou de gas-oil, ou d’eau
extérieure.
Sur un bateau à voile, tenir compte
de l’angle d’inclinaison lorsqu’il
donne de la gîte.
Fixer le filtre à eau contre une cloi-
son verticale.
Raccordements
Les connexions du filtre convien-
nent pour des tuyaux respective-
ment de ø 16, ø 19, ø 25 ou
ø 38 mm.
Toujours utiliser un tuyau souple
pour les deux raccordements.
Utiliser uniquement de l’eau et/ou
du savon, mais pas de produits
gras ou huileux pour faciliter le
montage du tuyau.
Monter chaque raccord de tuyau
avec 1 collier de serrage en acier
inox.
Conduite de ventilation
Toujours installer la conduite de
ventilation en l’inclinant du filtre en
direction du réservoir. Monter la
conduite de ventilation (tuyau
souple) avec un nombre suffisant
de colliers de serrage pour éviter
son affaissement ou la formation
d’un col-de-cygne, voir dessins 3 et
4.
Pour une grande distance, utiliser
éventuellement une conduite rigide
(tuyau) ; la conduite rigide sera tou-
jours raccordée au réservoir et au
filtre anti-odeur par de petits bouts
de tuyau souple.
Entretien
Remplacer l’élément filtrant au
moins une fois par an, au commen-
cement de la saison de navigation.
L’élément filtrant sera toujours rem-
placé lorsque du liquide ou de la
mousse a atteint le filtre.
Dévisser le couvercle, voir dessin 5.
Enlever un à un les 8 disques
mobiles de l’élément filtrant.
Nettoyer le boîtier pour enlever la
saleté ou les algues éventuelles.
Introduire un à un les nouveaux
disques. Graisser le joint torique et
le filetage par exemple avec de
l’huile au silicone ou un spray
téflon, voir dessin 6, et remettre en
place le couvercle.
N.B. Toujours serrer ou desserrer le
couvercle à vis à la main. Ne jamais
utiliser d’outils, voir dessins 7 et 8.
Contrôler une fois par an le bon état
de la conduite de ventilation (ni
bouchée ni endommagée).
Contrôler également sa fixation,
voir ‘Installation de la conduite de
ventilation’.
Fiche technique
Matière du
boîtier : Polypropylène GF
Matière de l’élé-
ment filtrant : PUR
Matière du
couvercle : Styrène/
Nitrile acrylique
Poids : 0,45 kg
Température
ambiante max. : 75˚C
Surpression
max. : 0,5 bar
Exemples d’installation:
1
Installation d’un filtre anti-odeur
dans la conduite de ventilation d’un
réservoir de matières fécales
2
Installation d’un filtre anti-odeur
dans la conduite de ventilation d’un
réservoir de gas-oil
1 Filtre anti-odeur
2 Conduite de ventilation
3 Douille de ventilation
4 Raccord de réservoir pour
la ventilation
5 Réservoir de matières fécales
6 W.-C.
7 Réservoir de gas-oil
8 Splash stop
vetus® Filtre anti-odeur type NSF16, 19, 25, 38
FRANÇAIS

110102.02
6
Introducción
A través del orificio de aireación de
un depósito fecal o de gasóleo se
pueden liberar olores desagrada-
bles.
Estas molestias se pueden evitar
incluyendo un filtro de carbón acti-
vo en el tubo de aireación.
Este filtro anti-olores de Vetus con-
tiene un elemento de filtración de
espuma PUR impregnada de car-
bón activo.
Los átomos del carbón activado
atraen las moléculas de los gases
que pasan. La intensidad de esta
fuerza de atracción depende de la
estructura molecular de dichos
gases. Diferentes moléculas de
gases son atraídas con diferente
intensidad. De este modo es posible
separar determinados gases (no
deseados) de una mezcla gaseosa.
Aviso
Al aplicar el filtro con un depósito
fecal:
El filtro aumenta la resistencia den-
tro del tubo de aireación. Durante la
extracción del depósito fecal por
una unidad extractora situada en
tierra, posiblemente pueda llegar
insuficiente aire de ventilación al
depósito a través del tubo de airea-
ción y el filtro. Tómese en cuenta
esta situación porque pudiera cau-
sar el colapso del depósito.
Instalación
Para ejemplos de instalación véanse
las figuras 1 y 2.
Instalar el filtro en un lugar seco,
fresco y fácilmente accesible, enci-
ma de la línea de flotación.
Para un buen funcionamiento, el
elemento de filtración ha de per-
manecer seco, tómese en cuenta
este requisito al elegir su ubicación.
Situar el filtro a una altura que impi-
da la entrada de líquidos o espuma
en el mismo. Tómense en conside-
ración líquidos o espuma proceden-
tes del depósito fecal, respectiva-
mente el depósito de gasóleo o
agua del exterior.
En caso de un velero, tómese en
cuenta una navegación en ángulo
inclinado.
Sujetar el filtro de agua contra un
tabique vertical.
Empalmes
Los empalmes del filtro son aptos
para mangueras de un diámetro de
respectivamente ø16, ø19, ø25 ó
ø38 mm.
Aplicar siempre manguera flexible
para ambas conexiones.
Usar exclusivamente agua y/o
jabón, prescindiendo de productos
grasientos o aceitosos, para facilitar
la instalación de la manguera en los
empalmes de manguera.
Montar un empalme de manguera
con uno abrazadera para manguera
de acero inoxidable.
Tubo de aireación
Un tubo de aireación se instalará
siempre en línea descendente del
filtro al depósito. Montar el tubo de
aireación flexible (manguera) con
suficientes abrazaderas para evitar
que se afloje o que se produzca un
efecto sifón, véanse las figuras 3 y 4.
Aplicar eventualmente un tubo fijo
para abarcar una gran distancia; un
tubo fijo siempre se conectará al
depósito y al filtro anti-olores con
trozos cortos de manguera.
Mantenimiento
Cambiar el elemento de filtración al
menos una vez al año al principio de
la nueva temporada de navegación.
Siempre cambiar el elemento de fil-
tración cuando haya entrado líquido
o espuma dentro del filtro.
Desenroscar la tapa, véase el dibujo
5.
Sacar uno por uno los discos del
elemento de filtración del cuerpo.
Limpiar el cuerpo del filtro si presen-
ta algas adheridas o suciedad.
Aplicar uno por uno los nuevos dis-
cos. Engrasar el anillo O y la rosca
con, por ejemplo, aceite de siliconas
o pulverizador teflon, véase dibujo
6, y volver a instalar la tapa.
Observación. La tapa enroscada
siempre se ha de aflojar o apretar de
forma manual, no utilizando nunca
herramientas, véanse los dibujos 7 y
8.
Controlar cada año si el tubo de
aireación presenta obstrucciones o
deterioros. Controlar asimismo la
fijación del tubo de aireación, véase
‘Instalación, Tubo de aireación.’
Especificaciones técnicas
Material del
cuerpo : Polipropileno GF
Material elemento
de filtración : PUR
Material tapa : Estirol/
Nitril acrílico
Peso : 0,45 kg
Temperatura máxima
ambiente : 75˚C
Sobrepresión
máxima : 0,5 bar
Ejemplos de instalación:
1
Aplicación de un filtro anti-olores en
el tubo de aireación de un depósito
fecal
2
Aplicación de un filtro anti-olores en
el tubo de aireación de un depósito
de gasóleo
1 Filtro anti-olores
2 Tubo de aireación
3 Niple de aireación
4 Empalme del depósito para
aireación
5 Depósito fecal
6 Aseo
7 Depósito de gasóleo
8 Rebosadero de combustible
vetus® Filtro anti-olores tipo NSF16, 19, 25, 38
ESPAÑOL

110102.02
7
Introduzione
Attraverso l’apertura di aerazione di
una vasca di raccolta per escremen-
ti o di un serbatoio per il carburante
diesel si possono sprigionare odori
sgradevoli.
E’ possibile ovviare a questo feno-
meno includendo nella condotta di
aerazione un filtro al carbonio atti-
vo.
Un tale filtro antiodori della Vetus
contiene un elemento filtrante in
materiale espanso PUR impregnato
di carbonio attivo.
Gli atomi del carbonio attivato eser-
citano una forza di attrazione sulle
molecole dei gas in transito nella
condotta. L’intensità di questa forza
di attrazione è funzione della struttu-
ra molecolare degli stessi gas. Le
diverse molecole di gas subiscono
diverse intensità di attrazione. In tal
modo è pertanto possibile separare
da una miscela gassosa determinati
gas (indesiderati).
Attenzione
In caso di applicazione del filtro
antiodori ad una vasca di raccolta
per escrementi:
La presenza del filtro nella condotta
di aerazione aggiunge una resisten-
za supplementare. Durante l’aspira-
zione del contenuto della vasca
attraverso un sistema di aspira-
zione dalla banchina è possibile
che l’aria di ventilazione nella con-
dotta di aerazione sia insufficiente e
questo potrà causare il passaggio
del filtro nella vasca. Tener conto di
questa possibilità, in seguito alla
quale si potrebbe verificare un col-
lassamento della vasca.
Installazione
Per alcuni esempi di installazione si
rimanda alle illustrazioni 1 e 2.
Installare il filtro in un luogo asciutto,
fresco e facilmente raggiungibile, al
di sopra del livello dell’acqua. Per un
buon funzionamento del sistema,
l’elemento filtrante deve rimanere
asciutto. Tener presente questo fat-
tore nella scelta della collocazione.
Posizionare il filtro in un punto suffi-
cientemente alto, in modo da evitare
l’ingresso di liquido o di schiuma.
Prendere in considerazione i liquidi
o la schiuma che possono affluire
dalla vasca di raccolta degli escre-
menti o dal serbatoio del carburante
diesel, nonché l’acqua che può
affluire dall’esterno.
In caso di imbarcazione a vela, tener
presenti le condizioni di navigazione
in posizione inclinata.
Fissare il filtro dell’acqua su un tra-
mezzo verticale.
Collegamenti
I collegamenti del filtro sono compa-
tibili con tubi flessibili di diametro
pari rispettivamente a 16, 19, 25 e
38 mm.
Per entrambi i collegamenti applica-
re in ogni caso un tubo flessibile.
Per facilitare il collegamento del
tubo sul relativo punto di attacco,
utilizzare esclusivamente acqua e/o
sapone, evitando di applicarvi pro-
dotti contenenti grasso o olio.
Montare un collegamento di tubo
provvisto di 1 morsetti di fissaggio in
acciaio inox.
Condotta di aerazione
Installare una condotta di aerazione
sempre in discesa dal filtro al serba-
toio. Montare la condotta (il tubo) di
aerazione flessibile con un numero
adeguato di staffe, onde evitare il
cedimento o deformazione di un
collo di cigno; cfr. illustrazioni 3 e 4.
Applicare eventualmente una con-
dotta fissa (tubo) per coprire una
grande distanza; collegare sempre
la condotta fissa al serbatoio o al fil-
tro antiodori con dei corti pezzi di
tubo di gomma.
Manutenzione
Sostituire l’elemento filtrante almeno
una volta l’anno, all’inizio della sta-
gione di navigazione.
Sostituire sempre l’elemento filtrante
dopo l’ingresso di liquido o di schiu-
ma nel filtro. Svitare il coperchio, cfr.
illustraz. 5.
Eliminare uno per volta dall’alloggia-
mento i singoli 8 dischetti dell’ele-
mento filtrante. Pulire l’alloggiamen-
to del filtro in caso di presenza di
sporcizia o di proliferazione di alghe.
Inserire uno per volta i dischetti
nuovi. Lubrificare l’anello a O e la
filettatura con dell’olio al silicone o
dello spray teflon, cfr. illustraz. 6, indi
montare il coperchio nella sua sede.
N.B.: Svitare e avvitare il coperchio a
vite sempre manualmente. Non uti-
lizzare mai utensili per questa ope-
razione, cfr. illustraz. 7 e 8.
Controllare annualmente se la con-
dotta di aerazione è ostruita o dan-
neggiata. Controllare inoltre il suo
fissaggio; cfr. ‘Installazione,
Condotta di aerazione’.
Caratteristiche tecniche
Composizione dell’alloggia-
mento : Polipropilene GF
Composizione dell’elemento
filtrante : PUR
Composizione del
coperchio : Stirolo/ Acrilenitrile
Peso : 0,45 kg
Massima temp.
dell’ambiente : 75˚C
Massima
sovrapressione : 0,5 bar
Esempi di installazione:
1
Applicazione di un filtro antiodori
nella condotta di aerazione di una
vasca di raccolta per escrementi
2
Applicazione di un filtro antiodori
nella condotta di aerazione di un ser-
batoio per carburante diesel
1 Filtro antiodori
2 Condotta di aerazione
3 Ugello di aerazione
4 Attacco del serbatoio per
l’aerazione
5 Vasca di raccolta per escrementi
6 Toilet
7 Serbatoio per carburante diesel
8 Traboccamento del carburante
vetus® Filtro antiodori modelli NSF16, 19, 25, 38
ITALIANO

Copyright © 2005 Vetus den Ouden n.v. Schiedam Holland
Printed in the Netherlands
110102.02 03-05
Installatieinstructies
Installation instructions
Installationsanleitung
Instructions d’installation
Instrucciones de instalación
Istruzioni per l’installazione
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
Geurfilter
No-Smell Filter
Anti-Geruch-Filter
Filtre anti-odeur
Filtro anti-olores
Filtro antiodori NSF16 NSF19
NSF25 NSF38
Hoofdafmetingen
Overall dimensions
Hauptmaße
Dimensions pricipales
Dimensions generales
Misure pricipali
FOKKERSTRAAT 571 - 3125 BD SCHIEDAM - HOLLAND - TEL.: [phone] - TELEX: 23470
TELEFAX: [phone] - 4621286 - E-MAIL: [email protected] - INTERNET: http://www.vetus.com
