Victron energy IMPULSE-II SMART 24/6 User manual

Manual
EN
Handleiding
NL
Manuel
FR
Anleitung
DE
Manual
ES
Användarhandbok
SE
Bruksavisning
NO
Declaration of
Conformity
DoC
IMPULSE-II SMART
24/6
24/8

2

3
EN NL FR DE ES SE NO DoC
The IMPULSE-II SMART has been designed with double insulation. We advise you
to carefully read this instruction manual as well as to observe the Safety Instructions
before taking the IMPULSE-II SMART into operation.

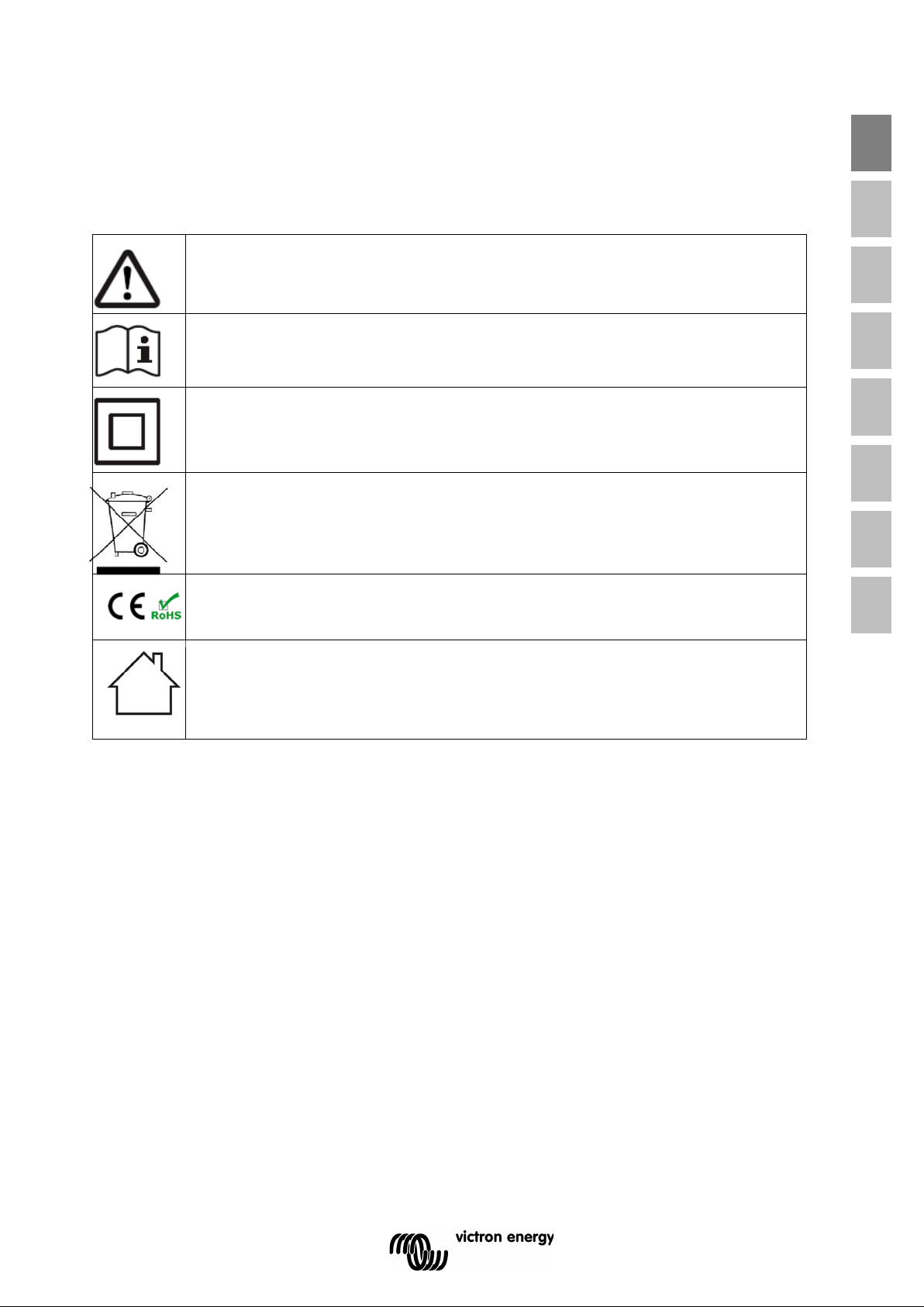

1. SYMBOLS
A triangle containing an exclamation mark indicates important information
in these operating instructions which is to be strictly followed.
Read instruction manual.
Double insulation.
Products containing hazardous substances are marked by this symbol.
This symbol also indicates that it is prohibited to dispose of these
apparatuses in the household waste.
This product is CE-tested and thus meets the EMC directive
2014/30/EU and the low-voltage directive 2014/35/EU.
Indoor use only.

4
2. SPECIFICATIONS
Primary voltage : 230Vac - 50/60Hz - 1-phase
Secondary nominal voltage : 24V
Charge voltage ‘absorption’ : 28,8V
Charge voltage ‘float’ : 27,6V
Charge voltage ‘storage’ : 26,4V
Maximum charge current : IMPULSE-II SMART 24/6: 6A;
: IMPULSE-II SMART 24/8: 8A
Battery type : Standard: Gel, AGM
Lithium or custom settings available via
Bluetooth with the VictronConnect
smartphone app.
Recommended battery capacity :
Min.
Max.
(in order to charge 80% capacity within 8 hours)
IMPULSE-II SMART 24/6
40Ah
60Ah
IMPULSE-II SMART 24/8
60Ah
85Ah
Protection : - output short circuit, over voltage and reversed polarity
- high temperature
Input power IMPULSE-II SMART 24/6: 180W,
IMPULSE-II SMART 24/8: 240W
Efficiency : min. 90% (at full load)
Ambient temperature : -20°C to +40°C
Protection class : IP44 or IP65
Dimensions (hxwxd) : 60x105x190mm
Safety class II
Weight : 1kg
Storage temperature : -30°C to +50°C
Humidity : max. 95% (non-condensing)
3. SAFETY INSTRUCTIONS
•Always provide proper ventilation during charging.
•Avoid covering the charger.
•Never try to charge non-rechargeable - or frozen batteries.
•Never place the charger on top of the battery whencharging.
•Prevent sparks close to the battery. A battery being charged could emit explosive
gasses.
•Battery acid is corrosive. Rinse immediately with water if acid comes into contact with
skin.
•This appliance is not designed for use by young children or people who cannot read or
understand the manual unless they are under the supervision of a responsible person to
ensure that they can use the battery charger safely. Store and use the battery charger
out of the reach of children, and ensure that children cannot play with thecharger.
•Connection to the mains supply must be in accordance with the national regulations for
electrical installations. In case of a damaged supply cord please contact the manufacturer
or your service agent.

5
EN NL FR DE ES SE NO DoC
4. BATTERY INSTRUCTIONS
•We recommend to recharge the batteries after everytrip.
•Interrupting the charge process by disconnecting the charger isallowed.
•We recommend to keep the charger connected to the batteries after charging.
The charger will automatically perform a short refresh charge every week to
keep the batteries fully charged.
•Batteries should be recharged every month to keep them in fully chargedcondition.
•Deep discharge of the batteries should be avoided because it shortens servicelife.
•Deeply discharged batteries should be recharged immediately in order to
avoid irreparable damage.
5. SETUP
When placing the charger it should be observed that it has sufficient ventilation all
around. A space of at least 10cm should be allowed. If there is not sufficient
ventilation or the temperature is high, the charger will lower the output current
(resulting in longer charge time).
The enclosure is made of plastic and suitable as a table model.
During normal operation the enclosure will become warm. This is normal.
6. DC CONNECTION
The charging cable is supplied with an XLR connector, whereby pin 1 of the XLR-
connector is the positive pole (+), pin 2 is the negative pole (-) and pin 3 is the drive
inhibit signal.
If the battery is connected to the charger with reversed polarity, the charger will not
start charging and both LEDs are blinking (error).

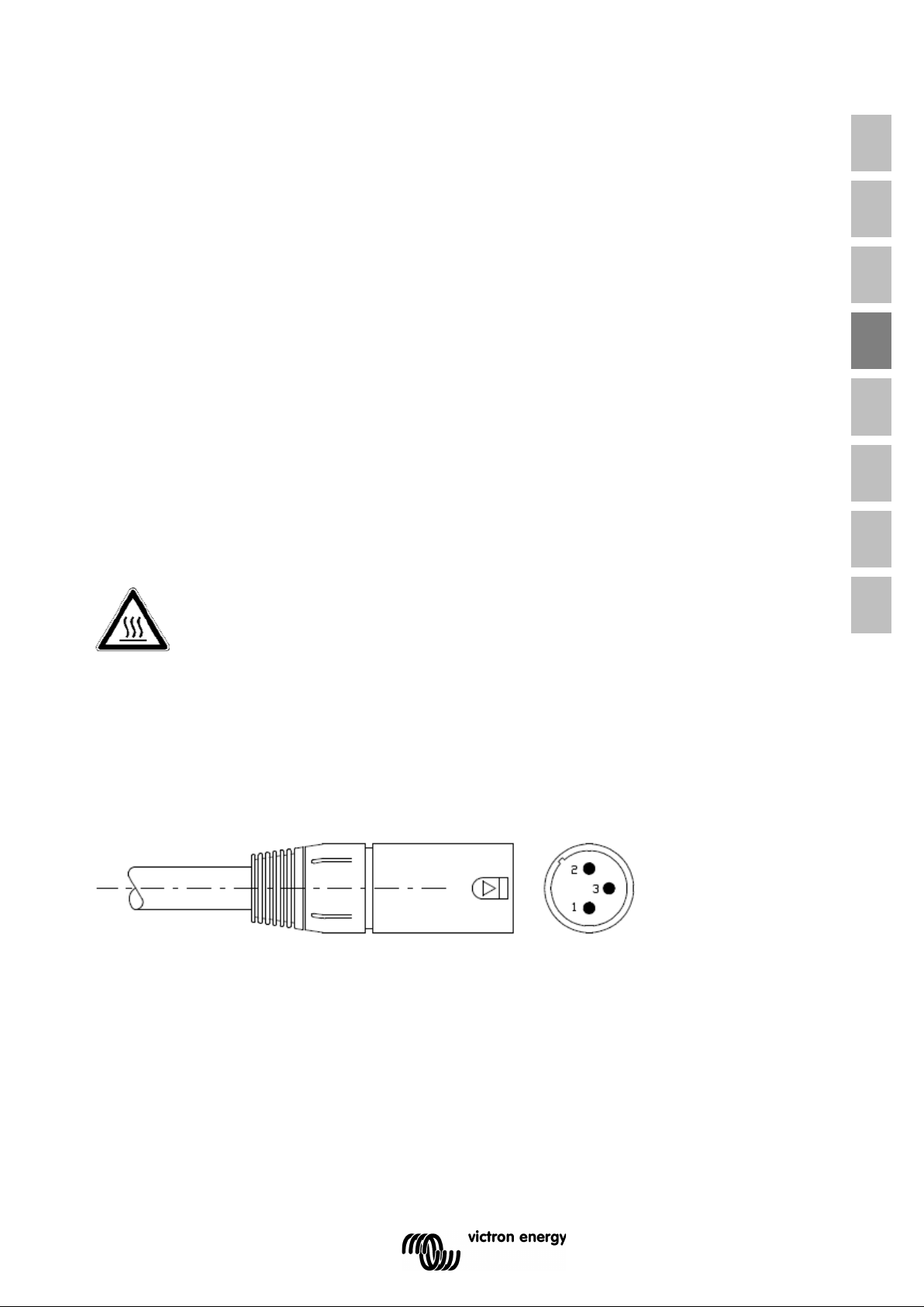

Figure 1 XLR-connector

6
7. OPERATION
a) Connect the charger to the battery.
b) Connect the charger to the AC mains.
c) Charging will start: the red LED will switch on.
d) When the battery is fully charged the green LED will switch on.
Note 1: When disconnecting the charger from the battery, it is allowed to leave the mains plug in
the wall socket. The green LED will be on.
When connecting to the battery the green LED will switch off and the red LED will switch on.
Exception: if the battery is (nearly) fully charged the green LED will remain on.
Note 2: Both LEDs will blink in case of an error.
Note 3: If the charger is connected to the AC mains (b) but no battery was connected (a) the red LED
will blink. When there is still no battery connected after +- 30min the charger will switch to Float.
Then the red LED will switch off and the green LED will switch on.
Attention: If a battery is connected and charging is interrupted, this cannot be detected by the
charger. The charger will indicate Charging (red LED on) or Full (green LED on).

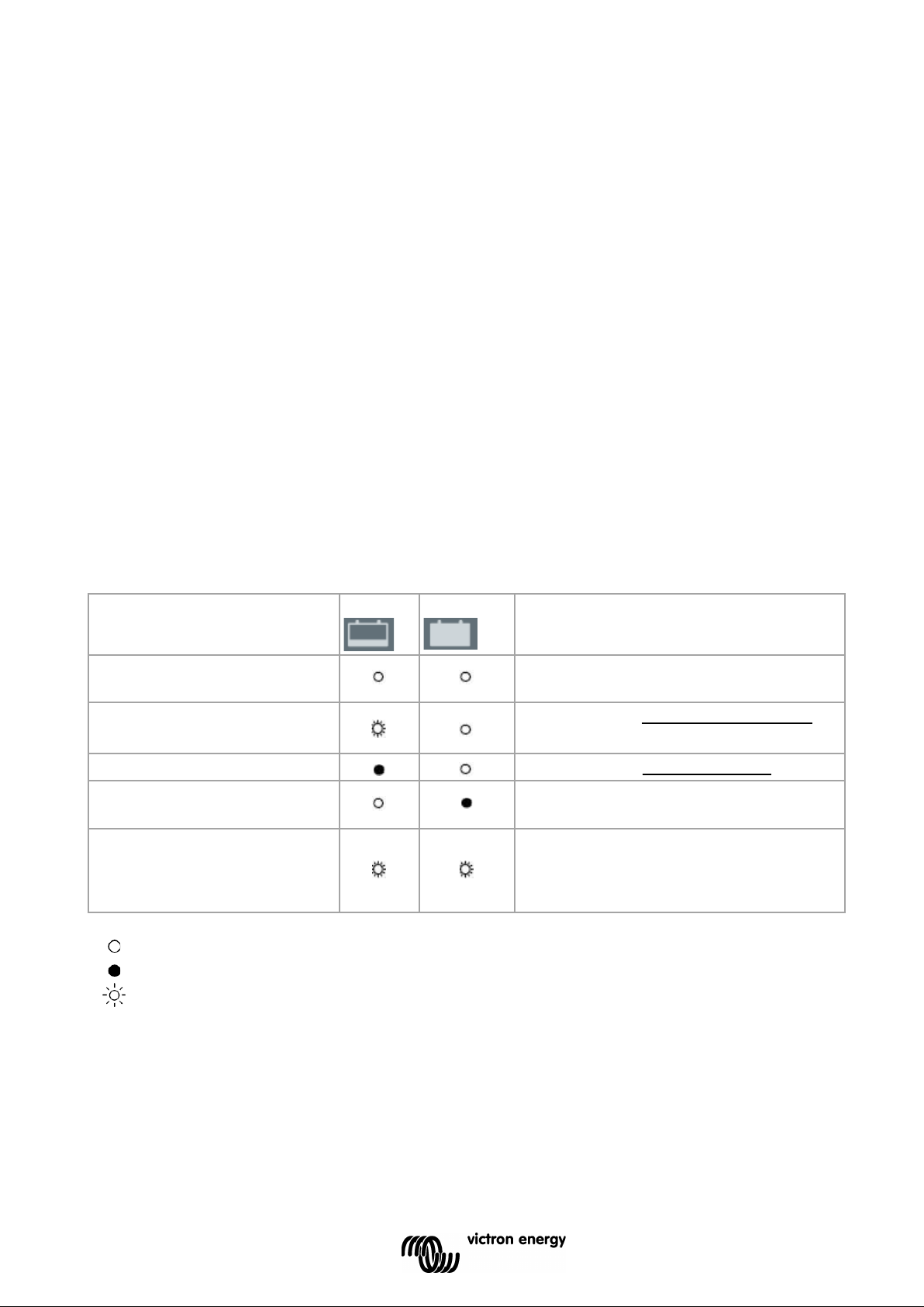

8. INDICATIONS
Red LED Green LED Note
Charger off (mains not connected)
Charger on (mains connected)
Bulk, Absorption, no battery detected
Charging
Bulk, Absorption, battery detected
Full
Float, Storage, Repeated absorption
Error
No blinking codes. Possible errors:
• Short circuit
• Reverse polarity
• Over-voltage
= LED off
= LED on
= LED blinking

1
EN NL FR DE ES SE NO DoC
De IMPULSE-II SMART is ontworpen met dubbele isolatie. Wij adviseren u om deze
gebruiksaanwijzing aandachtig te lezen en de veiligheidsaanwijzingen in acht te nemen voordat u
de IMPULSE-II SMART in gebruik neemt.
1. SYMBOLEN
Een driehoek met een uitroepteken duidt belangrijke informatie in deze
handleiding aan die precies moet worden opgevolgd.
Lees de gebruiksaanwijzing.
Dubbele isolatie.
Producten die gevaarlijke substanties bevatten, worden met dit symbool
aangegeven. Dit symbool geeft ook aan dat het verboden is om deze
producten bij het huishoudelijk afval weg te gooien.
Dit product is CE-gekeurd en voldoet aan de EMC-Richtlijn
2014/30/EU en de laagspanningsrichtlijn 2014/35/EU.
Alleen voor gebruik binnenshuis.

2
2. SPECIFICATIES
Primaire spanning : 230VAC - 50/60Hz - 1-fasig
Secundaire nominale spanning : 24V
Laadspanning 'absorptielading’ : 28,8V
Laadspanning 'druppellading’ : 27,6V
Laadspanning 'opslag’ : 26,4V
Maximale laadstroom : IMPULSE-II SMART 24/6: 6A;
: IMPULSE-II SMART 24/8: 8A
Accutype : Standard: Gel, AGM
Lithium of aangepaste instellingen beschikbaar via
Bluetooth met de VictronConnect-app.
Aanbevolen accucapaciteit:
Min.
Max.
(om 80% van het vermogen in 8 uur op te laden)
IMPULSE-II SMART 24/6
40Ah
60Ah
IMPULSE-II SMART 24/8
60Ah
85Ah
Beveiliging : - kortsluiting uitgang, overspanning en omgekeerde
polariteit - hoge temperatuur
Ingangsvermogen : IMPULSE-II SMART 24/6: 180W,
: IMPULSE-II SMART 24/8: 240W
Efficiëntie : min. 90% (bij vollast)
Omgevingstemperatuur : -20°C tot +40°C
Beschermingsklasse : IP44 IP44 eller IP65
Afmetingen (hxbxd) : 60 x 105 x 190 mm
Veiligheidsklasse : II
Gewicht : 1kg
Opslagtemperatuur : -30°C tot +50°C
Luchtvochtigheid : max. 95% (niet condenserend)
3. VEILIGHEIDSAANWIJZINGEN
•Zorg altijd voor voldoende ventilatie tijdens hetopladen.
•Dek de lader niet af.
•Probeer nooit om niet-oplaadbare of bevroren accu's op teladen.
•Plaats de lader nooit bovenop de accu tijdens hetopladen.
•Voorkom vonken in de buurt van de accu. Een accu die wordt geladen, kan explosieve
gassen afgeven.
•Accuzuur is corrosief. Spoel de huid onmiddellijk af met water als er accuzuur opkomt.
•Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of mensen die de
handleiding niet kunnen lezen of begrijpen, tenzij zij onder toezicht staan van een
verantwoordelijk persoon die ervoor zorgt dat zij de acculader op een veilige wijze
kunnen gebruiken. Bewaar en gebruik de acculader buiten het bereik van kinderen, en
voorkom dat ze ermee gaan spelen.
•De aansluiting op de netvoeding moet voldoen aan de nationale voorschriften voor
elektrische installaties. Neem in geval van een beschadigde voedingskabel contact op
met de fabrikant of uw servicepunt.

3
EN NL FR DE ES SE NO DoC
4. AANWIJZINGEN VOOR DE ACCU
•Wij adviseren om de accu na elke rit op te laden.
•Het onderbreken van het oplaadproces door de oplader los te
koppelen, is toegestaan.
•Wij adviseren om de oplader verbonden te laten met de accu's na het
opladen. De lader zal elke week automatisch een korte verversing uitvoeren
om de accu volledig opgeladen te houden.
•De accu's dienen elke maand opnieuw te worden opgeladen om ze
volledig opgeladen te houden.
•Diepe ontlading van de accu's moet worden voorkomen, omdat
hierdoor de levensduur wordt verkort.
•Diep ontladen accu's moeten direct opnieuw worden opgeladen om
onherstelbare schade te voorkomen.
5. SETUP
Bij het plaatsen van de acculader dient erop te worden gelet dat er voldoende
ventilatiemogelijkheid rondom het apparaat aanwezig is. Een ruimte van tenminste 10
cm dient te worden aangehouden. Als er niet voldoende ventilatie is of de
temperatuur te hoog is, zal de lader het uitgangsvermogen verlagen (waardoor het
opladen langer duurt).
De behuizing is van kunststof en geschikt als tafelmodel.
Tijdens het normale gebruik zal de behuizing warm worden. Dat isnormaal.
6. DC-AANSLUITING
De laadkabel wordt geleverd met een XLR-stekker, waarbij pin 1 van de XLR-
stekker de pluspool (+), pin 2 de minpool (-) en pin 3 het aandrijfblokkeersignaal is.
Als de accu met omgekeerde polariteit wordt aangesloten op de acculader,
begint de acculader niet met opladen en gaan beide leds knipperen (storing).
Afbeelding 1 XLR-stekker
EN
NL
FR

4
7. BEDIENING
a) Sluit de lader op de accu aan.
b) Sluit de lader op de AC-voeding aan.
c) Het opladen begint: de rode led gaat branden.
d) Als de accu volledig is opgeladen, gaat de groene led branden.
Opmerking 1: Als u de lader loskoppelt van de accu, mag de voedingsstekker in het
stopcontact blijven zitten. De groene LED blijft dan branden.
Als de lader weer wordt aangesloten op de accu, zal de groene LED uitgaan en gaat de rode
LED branden.
Uitzondering: Als de accu (bijna) volledig is opgeladen, blijft de groene LED branden.
Opmerking 2: Beide LEDs gaan knipperen in geval van een storing.
Opmerking 3: Als de lader is aangesloten op het lichtnet (b) maar er geen accu is aangesloten (a),
knippert de rode LED. Als er na + - 30 min nog steeds geen batterij is aangesloten, schakelt de
lader naar Druppellading. Daarna gaat de rode LED uit en de groene LED aan.
Let op: Als een accu is aangesloten en het opladen wordt onderbroken, kan dit niet worden
gedetecteerd door de acculader. De acculader geeft Opladen (rode LED aan) of Volledig (groene
LED aan) aan.
8. AANDUIDINGEN
Rode LED Groene LED Opmerking
Acculader uit (voeding niet
aangesloten)
Acculader ingeschakeld (voeding
aangesloten)
Bulk, absorptie, geen accu gedetecteerd
Opladen
Bulk, absorptie, accu gedetecteerd
Vol
Druppellading, opslaglading, herhaaldelijke
absorptielading (verversen)
Storing
Geen knipperende codes. Mogelijke
storingen:
• Kortsluiting
• Omgekeerde polariteit
• Overspanning
= LED uit
= LED aan
= LED knippert
