6400 Series
Art.6488 - Installation instructions
Art.6488 4.3" hands free colour display digital videophone
27mm191mm
111mm
Fig. 1 Front
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
I
D
E
H
B
C
FG
A
Fig. 2 Back
DESCRIPTION
An intelligent hands free videophone using 4.3” full colour ac-
tive matrix LCD monitor for VX2300.
Including 4 buttons: Service, Privacy/Bus relay activation/Cam-
era switch/Call reject, Door-open/Intercommunicating call, An-
swer/OFF/Camera recall/Push to talk plus 3 LED’s for visual indi-
cation of all functions.
Adjustments & programmable options: call tone volume on 3
levels (low, medium, high), picture hue, brightness and con-
trast, call tone melody, number of rings, privacy duration and
address. Also includes a local bell function. The Art.6488 is sur-
face mount.
LEGEND
ASpeech volume control
BCall tone volume switch
CBrightness control
DContrast adjustment trimmer
EHue adjustment trimmer
F8 Way dip switch bank
G4 Way dip switch bank
HBus termination switch
IConnection terminals
PUSH BUTTONS
Service push button
When pressed it links internally the terminals Cand NO on the connection terminals.
Privacy ON-OFF push button
To enable the function press this button when the videophone is in stand-by. The service is automatically disabled when the
programmed time expires (the privacy duration time can be programmed) or manually by pressing again the button.
Activate bus relay board Art.2305 push button
To activate a bus relay, during a conversation, press this button quickly as many times as the address value of the relay.
Camera switch push button
If the door station uses the Art.4303N plus the Art.4330N, pressing this button during a conversation switches the video signal
coming from the camera module to the video signal coming from the camera module input for external camera. During the
conversation, press and keep pressed the button until the camera switches. Repeat the operation to switch back to main camera.
Call Reject button
During an incoming call, press this button to reject the call. The visitor doesn’t receive any warning of the call rejected.
Door open push button
Press this button to open the door when you are in conversation or you are receiving a call.
Intercommunication push button
For an intercommunicating call, press as many times as the extension or address value to call (see SW2 Intercommunication
Settings).
Answerpush button
On an incoming call, operation of this button allows the user to answer and converse with the visitor. The relevant LED will
illuminate.
Switch o button
With the system switched on (monitor on), momentary operation of the button will switch the video monitor o.
The videomonitor will also automatically switch o after a time delay if the button is not pressed. The relevant LED will switch o.
Camera Recall push button
Press as many times as the DEVICE N. of the door station to switch on.
Simplex button
Pressing and holding the button for more than 3 seconds will switch the videomonitor into SIMPLEX speech mode. Press
and hold the button to speak to the caller ( LED will ash rapidly), release the button to listen ( LED will ash slowly).
If the button is not pressed for 10 seconds the videomonitor will switch o. The videomonitor will revert to duplex speech
when another call is made.
R01A

66251270 - V4.4 - 28/02/21
- 2 -
6400 Series
Art.6488 - Installation instructions
LEDS
Privacy on LED
It illuminates when the privacy service is enabled.
Generic use LED
It is controlled from the terminals +DOL and –DOL. Nor-
mally used to signal the door status (open or closed).
ON LED
It illuminates when the videophone is switched ON.
CONTROLS
Speech volume control
(sliding wheel).
Call tone volume control
(3 levels).
Brightness control
(sliding wheel).
COLOUR Colour intensity control trimmer
(rotate left to increase or right to decrease).
CONTR
Contrast control trimmer*
(rotate left to increase or right to decrease).
*Not available in some LCD versions.
S3
Bus termination switch
(lower position = BUS termination active, upper po-
sition = BUS termination disabled).
PROGRAMMING
The videophone setup consists of the following settings:
• Number of rings;
• Melody selection;
• Privacy duration;
• Unit address (1..127, switches 1 to 7 of SW1);
• Bus Termination (open or close, S3 switch);
• Intercommunication mode (between apartments or within apartment, switch 1 of SW2);
• Extension address (1..4, switches 2,3 of SW2);
• Slave mode (switch 4 of SW2).
The programming of the number of rings, melody and privacy duration are carried out through the videophone push buttons, all
other settings are carried out on the two dip-switch banks (SW1 and SW2) on the rear side of the video monitor (all the settings can
be done without opening the videophone).
It is necessary to remove temporary the power supply after making any programming changes.
NUMBER OF RINGS, MELODY SELECTION AND PRIVACY DURATION
All programming options are available only when the system is in stand-by.
NUMBER OF RINGS.
• Keep pressed the button until the two LEDs and switch on.
• Press the button for the number of times corresponding to the required number of rings to set. A beep conrms each time
the button is pressed.
• Once the required number of rings is reached, wait approx 5 seconds for the two LED’s to switch o. The new value is stored.
MELODY SELECTION
• Keep pressed the button until the two LEDs and switch on. The unit emits the current selected melody.
• Press the button and keep it pressed to listen the next melody. Repeat the operation until the required melody is found.
• Once the required melody is found, wait approx 5 seconds for the two LED’s to switch o. The new melody is set.
PRIVACY DURATION
• Keep pressed the button until the two LEDs and are switched on.
• Press the button for the number of times corresponding to the required privacy duration to set. Each time the button is
pressed, the duration is increased by 15 minutes: i.e. to set 2 hours, press the button 8 times.
Default: innite. Max value: 20 hours. To program innite privacy time don’t press any buttons.
• Once the required privacy time is reached, wait approx 5 seconds for the two LED’s to switch o. The new duration is set.
Art.6488 4.3" hands free colour display digital videophone

66251270 - V4.4 - 28/02/21
- 3 -
6400 Series
Art.6488 - Installation instructions
Art.6488 4.3" hands free colour display digital videophone
VIDEOPHONE ADDRESS  SW1.1..7
The table below shows how to set the address of the videophone. Considering that ON = 1 and OFF = 0, multiply
each digit for the relevant decimal weight then sum values obtained to get the address: E.g. as highlighted in
the table OFF, ON, OFF, OFF, ON, OFF, ON in binary is equal to 0100101 then multiplying each digit for the rele-
vant decimal weight you obtain the address that is 37.
SWITCHES STATUS BINARY CODE  DECIMAL WEIGHT ADDRESS
76543216432168421
OFF OFF OFF OFF OFF OFF ON 0 0 0 0 0 0 1 1
OFF OFF OFF OFF OFF ON OFF 0 0 0 0 0 1 0 2
OFF OFF OFF OFF OFF ON ON 0 0 0 0 0 1 1 3
OFF OFF OFF OFF ON OFF OFF 0 0 0 0 1 0 0 4
OFF ON OFF OFF ON OFF ON 0 1 0 0 1 0 1 37
ON ON ON ON ON ON ON 1 1 1 1 1 1 1 127
Note: The maximum number of units allowed is 100 but the address of each unit can be a value between 1 and 127.
VIDEOPHONE END OF LINE TERMIANTION S3
Looking at the videophone from the rear:
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Move the switch S3 to the left position to
disable the bus termination.
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Move the switch S3 to the right position
to enable the bus termination.
In case of more units (intercoms, videophones or video monitors) in a parallel connection (bus wires are connected to the terminals
of the rst unit then from this to the second and so on up to 4 units max) the BUS termination must be enabled only for the last unit
in the chain while on all other units it must be set to disabled.
INTERCOMMUNICATION MODE  SW2.1
This switch establishes the intercommunication mode: in OFF position (default) intercommunication is between units in
the same apartment (same addresses but dierent extension); in ON position the intercommunication is between units
in dierent apartments (dierent addresses).
On installations where there are more than one intercom/videophone in the same apartment and intercommu-
nication between dierent apartments is required, only one intercom/videophone may be set with this function
(SW2.1=ON, SW2.2=OFF, SW2.3=OFF). The other intercom/videophones in the apartment must be set for local intercom-
munication with extension addresses“2-4”(slaves). From the intercom/videophone set for intercommunication with other
apartments it will not be possible to intercommunicate within the apartment but slave extensions 2-4 will be able to inter-
communicate with each other within the apartment.
EXTENSION NO  SW2.2..3
If the intercommunication between apartments is enabled (switch 1 of SW2 = ON)
leave these two switches in default position (both to OFF). Otherwise, if the in-
tercommunication is between the same apartment (switch 1 of SW2 = OFF), set
the extension addresses starting always from 1. During the external call, all video
monitors in the same at will ring but the video will be shown only from the vide-
ophone with extension address 1.
SLAVE MODE  SW2.4
This set up concerns the answering mode of the video monitor when there is more than one unit (max 4) in the same
apartment. OFF (default) = during a call, only the video monitor with extension 1 (master) will show the video. ON = the
video monitor will be switched on independently of the extension address: in this case the video monitor must be sup-
plied locally using a power supply Art.2321 or Art.AMR-12, see notes on 12M and VA on“Connection Terminals Signals”
table (the local power supply is required for each black & white slave videophone or starting from the third slave videophone when
they are all colour videophones).
If you set for one slave videophone, you must set ON the same switch also for the relevant master videophone.
ON
12345678
SW1.1..7
ON
1234
SW2.1
ON
1234
SW2.2..3
2 3 EXTENSION NO.
OFF OFF 1 (default, master)
ON OFF 2 (slave)
OFF ON 3 (slave)
ON ON 4 (slave)
ON
1234
SW2.4

66251270 - V4.4 - 28/02/21
- 4 -
6400 Series
Art.6488 - Installation instructions
CONNECTION TERMINALS SIGNALS
BUS1 Bus input
BUS2 Bus input
GND Ground
12M
+12Vdc power supply input (Art.323/12 or Art.AMR2-
12) for version with Memory Board option or auxiliary
power supply input (to be used when two or more slave
monitors are ringing together with the switch 4 of SW2
is set to ON)
GND Ground
VA
+30Vdc power supply input (Art. 2321) to be used
when two or more slave monitors are ringing togeth-
er with the switch 4 of SW2 set to ON
CDry contact. Internally linked to NO
when the button is pressed. Max 35Vdc,
10mA
NO Dry contact. Internally linked to C
when the button is pressed.
DOL Auxiliary LED power supply input (ground)
+DOL Auxiliary LED power supply input (+12Vdc)
GND A Ground output for use in combination with AL & LB
active low inputs
LB Local bell input (active low)
AL Alarm input (not implemented yet)
TECHNICAL SPECIFICATIONS
Housing and mounting: 6400 Series - Surface
Push buttons: 4
Programming: Through buttons and dip-switches
Controls: Speech volume
Call tone volume
Brightness
Colour intensity
Contrast
Power consumption: Stand-by: 1/3mA
Operating 150mA
Peak: 200mA
Working voltage: Supplied by the BUS line
Working temperature: -20 +60 °C
MEMORY BOARD
This device is also available in the version with
memory board (Art.6488/VM).
If you have that version, please refer to the
“6200, 6300, 6400 and 6700 Series Memory
Board” user manual for installation and use.
The manual is available for download:
click/tap or scan the QR code.
Art.6488 4.3" colour display videophone

66251270 - V4.4 - 28/02/21
- 5 -
6400 Series
Art.6488 - Installation instructions
12
A
A
Fig. 1 Fig. 2
135cm
Fig. 3
B
B
C
C
D
D
E
G
G
Fig. 4 Fig. 5 Fig. 6
2
1
Fig. 7
1. In order to install the videophone, it is necessary to remove the cover, which contains all the electronics, from the base:
insert a 5.5mm at screw driver into the clip Athen rotate clockwise until you listen a “CLICK!”.
Repeat the same operation with the other clip as shown in Fig. 1.
2. Pull outwards the left part of the cover as shown in Fig. 2. Don’t pull the cover straight.
3. Put the base of the unit on the wall at approx 135cm from the nished oor (Fig. 3) to match the points for the xing holes B
(Fig. 4) remembering that the wires E(Fig. 4) must be fed through the large hole F(Fig. 4). If you use the ush mounting box
503, embed it into the wall vertically at approx. 140cm from the nished oor and the base.
4. Following Fig. 4, make the holes B, insert the wall plugs Cand x the base with the screws Dfeeding the wires Ethrough
the hole F. If you have used the box 503, x the base to the wall through the holes Gusing the screws D.
5. As shown in Fig. 5, connect the wires to the removable terminals following the provided installation diagram. Connect the terminal
blocks to the electronics contained in the cover as shown in Fig. 6. Test system before closing.
Contrast and hue trimmers can be adjusted only if the videophone is open. To activate the display and see changes use the
“Camera Recall” function by pressing button.
Note: while testing the system, it is advisable to hold the cover with your hand.
6. Once testing is complete and all the necessary adjustments are made, close the unit as shown in Fig. 7: rst hook in the right
part and then the left part until you hear a “CLICK!”.
6400 SeriesWall mounting instructions

66251270 - V4.4 - 28/02/21
- 6 -
Serie 6400
Art.6488 - Istruzioni di installazione
Art.6488Videocitofono vivavoce digitale 4,3" a colori
27mm191mm
111mm
Fig. 1 Fronte
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
I
D
E
H
B
C
FG
A
Fig. 2 Retro
DESCRIZIONE
Videocitofono vivavoce a colori con monitor LCD TFT da 4,3”per
sistemi videocitofonici VX2300.
Sono disponibili 4 pulsanti: Servizio, Privacy/Attivazione relé
bus/Commutazione telecamera/Riuto chiamata, Apri porta/
Chiamata intercomunicante, Risposta/OFF/Auto-accensione/
Premi per parlare. 3 LED forniscono informazioni circa il funzio-
namento del videocitofono.
Regolazioni e programmazioni: volume del tono di chiamata su
3 livelli (basso, medio e alto), luminosità, contrasto e saturazione
dell’immagine, suoneria, numero di squilli, durata privacy e indi-
rizzo. Ingresso per chiamata di piano. Montaggio da supercie.
LEGENDA
ARegolazione volume fonia
BSwitch volume tono di chiamata
CRegolazione luminosità
DTrimmer di regolazione del contrasto
ETrimmer di regolazione saturazione colore
FDip-switch ad 8 vie
GDip-switch ad 4 vie
HSwitch terminazione linea Bus
IMorsettiera di connessione
PULSANTI
Pulsante di servizio
Quando premuto collega internamente i morsetti Ce NO della morsettiera.
Pulsante Privacy ON OFF
Con il monitor in stand-by, premere il pulsante per abilitare la funzione. Il servizio si disattiva automaticamente alla scaden-
za del tempo programmato (la durata è programmabile) o manualmente premendo di nuovo il pulsante.
Pulsante d’attivazione relé di BUS Art.2305
Durante una conversazione, per attivare il relé, premere questo pulsante tante volte quant’è l’indirizzo (1..8) del relé di BUS da attivare.
Pulsante di commutazione telecamera
Se sul posto esterno sono installati gli articoli Art.4303N e Art.4330N, questo pulsante permette di commutare il segnale
video proveniente dal modulo telecamera con il segnale video proveniente dall’ingresso video esterno. Durante la conver-
sazione, premere e tenere premuto il pulsante no a che il segnale video viene commutato verso la telecamera esterna.
Ripetere l’operazione per tornare al video proveniente dal modulo telecamera Art.4330N.
Pulsante riuto chiamata
Durante la ricezione della chiamata, premere questo pulsante per riutare la chiamata senza dare alcuna segnalazione all’esterno.
Pulsante apri-porta
Durante la conversazione o la ricezione della chiamata, premere brevemente il pulsante per aprire la porta.
Pulsante di intercomunicazione
Per una chiamata intercomunicante premere il pulsante tante volte quant’è l’indirizzo di interno da chiamare (vedere le
impostazioni di intercomunicazione SW2).
R01A

66251270 - V4.4 - 28/02/21
- 7 -
Serie 6400
Art.6488 - Istruzioni di installazione
PULSANTI
Pulsante di risposta
All’arrivo di una chiamata, premere questo pulsante per rispondere e avviare la comunicazione.
Pulsante di chiusura
Con il monitor acceso e la conversazione in corso, la rapida pressione di questo pulsante spegne il sistema. Lo spegnimento
avviene comunque a tempo allo scadere del tempo di conversazione. Il relativo LED si spegne.
Pulsante di auto accensione
Premere il pulsante tante volte quant’è il DEVICE N. del posto esterno da accendere.
Pulsante tx/rx 1 via
Premendo il pulsante per più di 3 secondi (ad impianto acceso), il videocitofono passa nel modo trasmissione ad una via:
per parlare con l’esterno occorre tenere premuto il pulsante (il LED lampeggia rapidamente), mentre per ascoltare il
visitatore occorre lasciare il pulsante (il LED lampeggia lentamente). Il videocitofono torna al funzionamento normale
alla successiva accensione.
LED
LED privacy on
Si illumina quando il servizio è attivo.
LED ad uso generico
È alimentato dai morsetti +DOL e –DOL della scheda di
connessione Art. 5980. Normalmente, con gli opportuni
collegamenti, viene utilizzato per segnalare lo stato di aper-
tura o chiusura della porta.
LED ON
Si illumina quando il videocitofono è acceso.
REGOLAZIONI
Regolazione volume della fonia
(Rotella di regolazione)
Regolazione volume della nota elettronica
(3 livelli)
Regolazione luminosità
(Rotella di regolazione)
COLOUR
Trimmer di regolazione della saturazione
(ruotare a sinistra per incrementare o a destra per decre-
mentare).
CONTR
Trimmer di regolazione contrasto*
(ruotare a sinistra per incrementare o a destra per de-
crementare).
*Non disponibile su alcune versioni di LCD.
S3
Switch di terminazione del BUS
(Posizione inferiore = terminazione attiva, Posizio-
ne superiore = terminazione disabilitata)
PROGRAMMAZIONE
L’impostazione del videocitofono include i seguenti settaggi:
• Numero di squilli;
• Suoneria;
• Durata privacy;
• Indirizzo di unità (1..127, switch da 1 a 7 of SW1);
• Terminazione BUS (attiva o disabilitata, switch S3);
• Modo di intercomunicazione (tra apartamenti o nello stesso appartamento SW2 switch 1);
• Indirizzo di interno (1..4, SW2 switch 2 e 3);
• Modo Slave (SW2 switch 4).
Numero di squilli, suoneria e durata privacy si programmano tramite i pulsanti del videocitofono, le altre impostazioni vengono
fatte tramite i due banchi dip-switch (SW1 e SW2) sul retro del modulo. È possibile eseguire tutte le impostazioni senza la necessità
di smontare il videocitofono.
Dopo qualunque cambiamento alle impostazioni, togliere temporaneamente l’alimentazione al videocitofono.
NUMERO SQUILLI, SUONERIA E DURATA PRIVACY
Queste programmazioni vanno eseguite con il videocitofono in stand-by.
NUMERO DI SQUILLI
• Tenere premuto il pulsante no a quando i due LED e non si accendono.
• Premere il pulsante per un numero di volte pari al numero di squilli che si vuole impostare. Ogni pressione del tasto è con-
fermata da un bip.
• Terminata l’impostazione, attendere senza fare nulla per circa 5 secondi che il due LED si spengano. Il numero di squilli è memorizzato.
SUONERIA
• Tenere premuto il pulsante no a quando i due LED e non si accendono. Il videocitofono emette la suoneria corrente.
• Premere e tenere premuto il pulsante per ascoltare la suoneria successiva. Ripetere l’operazione no a selezionare la melodia desiderata.
• Terminata l’impostazione, attendere senza fare nulla per circa 5 secondi che il due LED si spengano. La nuova suoneria è memorizzata.
Art.6488 Videocitofono vivavoce digitale 4,3" a colori

66251270 - V4.4 - 28/02/21
- 8 -
Serie 6400
Art.6488 - Istruzioni di installazione
Art.6488 Videocitofono vivavoce digitale 4,3" a colori
DURATA PRIVACY
• Tenere premuto il pulsante no a quando i due LED e non si accendono.
• Premere il pulsante per un numero di volte corrispondente alla durata da impostare. Ad ogni pressione la durata viene
incrementata di 15 minuti: per impostare 2 ore è necessario premere il pulsante 8 volte.
Default: innito. Valore massimo: 20 ore. Per impostare la privacy su innito non premere nessun pulsante.
• Terminata l’impostazione, attendere senza fare nulla per circa 5 secondi che il due LED si spengano. La nuova durata è impostata.

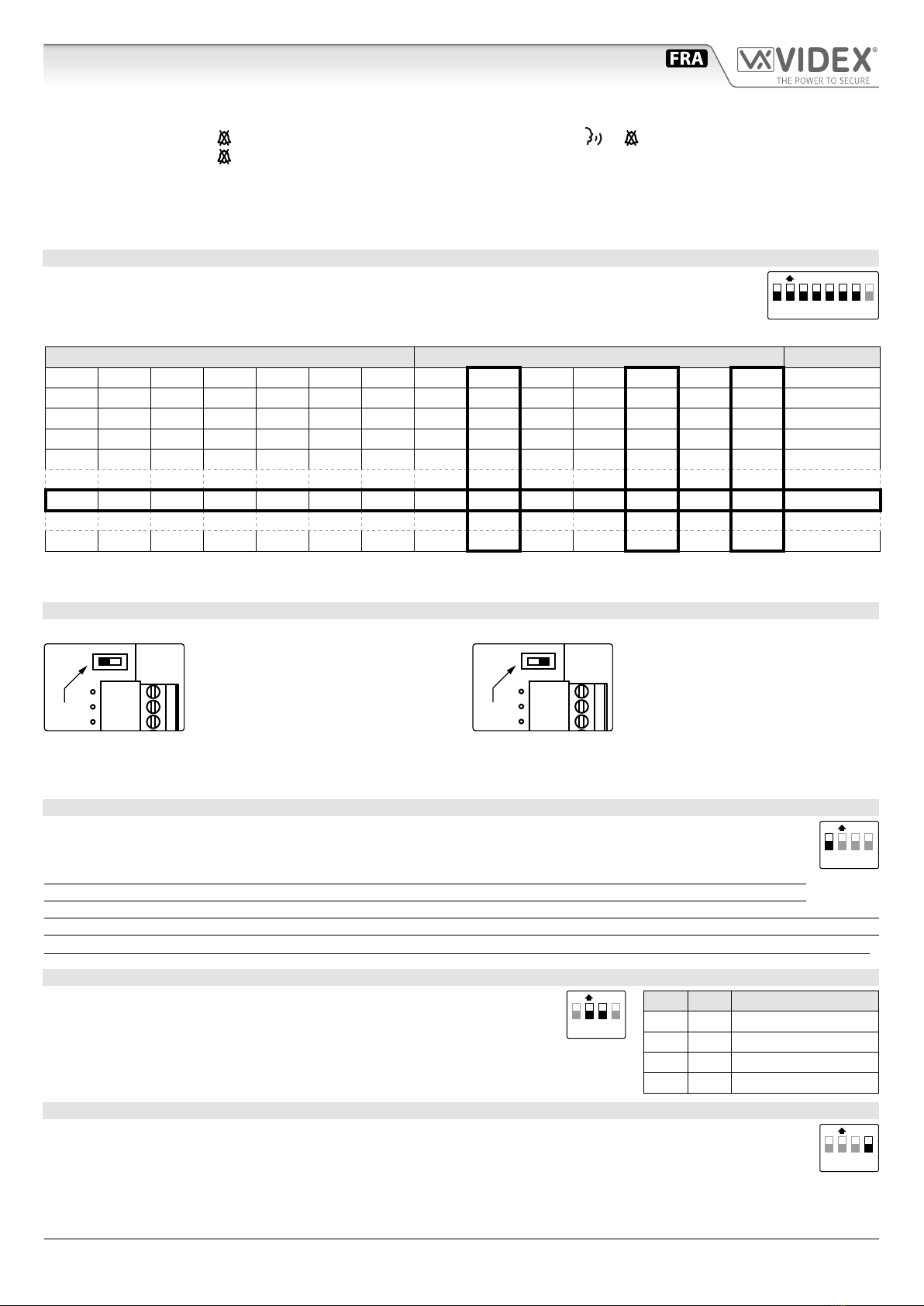

INDIRIZZO VIDEOCITOFONO  SW1.1..7
La tabella sottostante mostra come impostare l’indirizzo del videocitofono. Considerando che ON = 1 e OFF = 0,
moltiplicare ciascuna cifra per il relativo peso decimale quindi sommare i valori ottenuti per calcolare l’indirizzo:
Es. come evidenziato nella tabella la sequenza OFF, ON, OFF, OFF, ON, OFF, ON in binario corrisponde a 0100101,
moltiplicando ogni cifra per il relativo peso otteniamo 32+4+1 = 37.
STATO SWITCH CODICE BINARIO  PESO DECIMALE INDIRIZZO
76543216432168421
OFF OFF OFF OFF OFF OFF ON 0 0 0 0 0 0 1 1
OFF OFF OFF OFF OFF ON OFF 0 0 0 0 0 1 0 2
OFF OFF OFF OFF OFF ON ON 0 0 0 0 0 1 1 3
OFF OFF OFF OFF ON OFF OFF 0 0 0 0 1 0 0 4
OFF ON OFF OFF ON OFF ON 0 1 0 0 1 0 1 37
ON ON ON ON ON ON ON 1 1 1 1 1 1 1 127
Note: Il numero massimo di unità consentite nello stesso sistema è 100, ma l’indirizzo di ciascuna unità può avere un valore compreso tra 1 e 127.
TERMINAZIONE LINEA BUS  S3
Osservando il videocitofono dalla parte posteriore:
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Muovere lo switch S3 a sinistra per disabi-
litare la terminazione.
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Muovere lo switch S3 a destra per abilitare
la terminazione.
Nel caso di più unità (citofoni o videocitofoni) collegate in parallelo (i conduttori del bus arrivano ai morsetti della prima unità per
essere rilanciati alla seconda e così via in cascata no ad un massimo di 4 unità), la terminazione deve essere abilitata solo sull’ultimo
videocitofono della catena mentre deve essere disabilitata su tutti gli altri.
MODO DI INTERCOMUNICAZIONE  SW2.1
Questo switch determina la modalità di intercomunicazione: in posizione OFF (impostazione di fabbrica) è abilitata l’in-
tercomunicazione tra unità (stesso indirizzo ma numero di interno diverso) nello stesso appartamento; in posizione ON
è abilitata l’intercomunicazione tra appartamenti (diverso indirizzo).
In impianti dove nello stesso appartamento sono presenti più di un citofono/videocitofono ed è richiesta l’inter-
comunicazionetra appartamenti, solo uno dei citofoni/videocitofonipuò essereimpostato per questa funzione (SW2.1=ON,
SW2.2=OFF, SW2.3=OFF) mentre gli altri devono essere impostati per l’intercomunicazione locale con indirizzo di interno
a partire da“2” (slave). Il citofono/videocitofono così impostato potrà intercomunicare solo con le unità negli altri apparta-
menti mentre gli altri citofoni/videocitofoni locali potranno intercomunicare tra di loro.
NUMERO DI INTERNO  SW.2..3
Se è abilitata l’intercomunicazione tra appartamenti (switch 1 di SW2 = ON), la-
sciare questi due switch come da impostazione di fabbrica (entrambi ad OFF). Se
invece è attiva l’intercomunicazione nello stesso appartamento (switch 1 di SW2 =
OFF), impostare gli indirizzi di interno a partire dall’indirizzo 1. Alla ricezione della
chiamata, tutti i videocitofoni squilleranno, ma il video verrà mostrato solo dal vide-
ocitofono con indirizzo di interno uguale a 1.
MODO SLAVE  SW2.4
Questa impostazione è legata al modo di risposta dei videocitofoni quando ci sono più unità in parallelo (stesso indirizzo
ma diversi interni). OFF (impostazione di fabbrica) = solo il videocitofono con interno uguale a 1 (master) mostra il video
proveniente dal posto esterno all’arrivo della chiamata. ON = il videocitofono si accende mostrando il video proveniente
dal posto esterno indipendentemente dal numero di interno: in tal caso il videocitofono deve essere alimentato local-
mente tramite un Art.2321 o Art.AMR-12, vedere note di 12M e VA sulla tabella“Segnali Morsettiera di Connessione” (nel caso di
monitor a colori l’alimentazione locale è richiesta a partire dal terzo videocitofono slave).
Quando questo switch viene impostato ad ON per un videocitofono slave, deve essere impostato ad ON anche per il relativo
ON
12345678
SW1.1..7
ON
1234
SW2.1
ON
1234
SW2.2..3
2 3 NUMERO INT.
OFF OFF 1 (default, master)
ON OFF 2 (slave)
OFF ON 3 (slave)
ON ON 4 (slave)
ON
1234
SW2.4

66251270 - V4.4 - 28/02/21
- 9 -
Serie 6400
Art.6488 - Istruzioni di installazione
videocitofono master.
SEGNALI MORSETTIERA DI CONNESSIONE
BUS1 Ingresso BUS
BUS2 Ingresso BUS
GND Massa
12M
Ingresso +12Vdc (Art.323/12 o Art.AMR2-12) per ver-
sione con memoria video oppure per ingresso ausilia-
rio di alimentazione (da utilizzare quando due o più
videocitofoni slave squillano insieme con lo switch 4
dell’SW2 settato in ON)
GND Massa
VA
Ingresso alimentazione +30Vdc (Art.2321) da utilizzare
quando due o più videocitofoni slave squillano insieme
con lo switch 4 di SW2 settato in ON
C
Contatto pulito. Collegamento
interno con NO quando il pulsante
è premuto.
Max 35Vdc,
10mA
NO
Contatto pulito. Collegamento in-
terno con C quando il pulsante
è premuto.
DOL LED ausiliario ingresso di alimentazione (massa)
+DOL LED ausiliario ingresso di alimentazione (+12Vdc)
GND A Massa
LB Ingresso Loca Bell (attivo basso)
AL Ingresso Allarme (non ancora implementato)
SPECIFICHE TECNICHE
Formato e montaggio: Serie 6400 Series - Supercie
Pulsanti: 4
Programmazioni: Tramite pulsanti e dip-switches
Regolazioni: Volume della fonia
Volume nota di chiamata
Luminosità
Saturazione
Contrasto
Assorbimenti: Stand-by: 1/3mA
In funzione: 150mA
Picco: 200mA
Tensione di lavoro: Fornita dalla linea BUS
Temperatura di lavoro: -20 +60 °C
MEMORIA VIDEO
Questo dispositivo è disponibile anche nella
versione con memoria video (Art.6488/VM).
Se si è in possesso di questa versione, si pre-
ga di consultare il manuale utente “Memoria
video Serie 6200, 6300, 6400 e 6700” per
l’installazione e l’utilizzo.
Il manuale è disponibile per il download: cliccare, fare tap o
scansionare il codice QR.
Art.6488 Videocitofono vivavoce digitale 4,3" a colori

66251270 - V4.4 - 28/02/21
- 10 -
Serie 6400
Art.6488 - Istruzioni di installazione
Serie 6400 Istruzioni di installazione a parete
12
A
A
Fig. 1 Fig. 2
135cm
Fig. 3
B
B
C
C
D
D
E
G
G
Fig. 4 Fig. 5 Fig. 6
2
1
Fig. 7
1. Per installare il videocitofono è necessario aprirlo separando la base dal coperchio che ospita tutta l’elettronica dello stesso:
inserire la punta di un giravite piatto da 5.5mm nella clip Adopodiché ruotare in senso orario no a che non si udirà un “CLICK!”.
Ripetere la stessa operazione con l’altra clip come mostrato in Fig. 1.
2. Tirare verso l’esterno la parte sinistra del coperchio come mostrato in Fig. 2. Non tirare il coperchio in direzione dritta.
3. Appoggiare a parete la base del videocitofono ad una altezza di circa 135cm dal pavimento nito e prendere i riferimenti per i
fori di ssaggio B(Fig. 4) tenendo presente che i conduttori E(Fig. 4) devono passare attraverso l’apertura F(Fig. 4). Se per
l’uscita da parete dei conduttori si utilizza la scatola da incasso 503, murare la stessa in posizione verticale lasciando circa 140cm
tra la base e il pavimento nito.
4. Facendo riferimento alla Fig. 4, realizzare i fori B, inserire al loro interno i tasselli ad espansione Ce ssare la base del videocito-
fono alla parete tramite le viti Davendo cura di passare i conduttori Eattraverso la fessura F. Se è stata utilizzata la scatola da
incasso 503, ssare a parete la base tramite i fori G(a passo con le linguette di ssaggio della 503) utilizzando le viti D.
5. Come mostrato in Fig. 5, eseguire il collegamento dei conduttori alle morsettiere mobili secondo lo schema fornito a corredo. Con-
nettere le morsettiere all’elettronica ancorata al coperchio del videocitofono come mostrato in Fig. 6. e procedere al test dell’im-
pianto prima di chiudere il videocitofono: i trimmer di regolazione del contrasto e saturazione immagine sono accessibili solo a
videocitofono aperto. Per attivare il display e vedere i cambiamenti usare la funzione“Auto-accensione”premendo il pulsante .
N.B. durante il collaudo è necessario sostenere manualmente il peso del coperchio.
6. Una volta testato l’impianto ed eettuate le necessarie regolazioni, procedere alla chiusura del videocitofono come mostrato in
Fig. 7: agganciarlo prima nella parte destra quindi nella parte sinistra no allo scatto dell’incastro.

66251270 - V4.4 - 28/02/21
- 11 -
Série 6400
Art.6488 - Instructions d'installation
Art 6488Vidéophone numérique à écran couleur 4.3" mains libres
27mm191mm
111mm
Fig. 1 Partie avant
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
I
D
E
H
B
C
FG
A
Fig. 2 Dos
DESCRIPTION
Vidéophone mains libres en couleurs avec écranTFT LCD de 4,3"
pour les système vidéophone VX2300.
Il y a 4 boutons disponibles : Service,Confidentialité/Activation
relais bus/Commutation caméra/Refus d’appel, Ouvre porte/
Appel inter-communiquant, Réponse/OFF/Auto-allumage /
Appuyez pour parler. 3 LEDs fournissent des informations sur le
fonctionnement du vidéophone.
Réglages et programmations: volume de la tonalité d'appel à 3
niveaux (bas, moyen et haut), éclairage et saturation de l'image,
sonnerie, nombre de sonneries, durée confidentialité et adres-
se. Entrée pour appel d'étage. Montage de surface.
LÉGENDE
AContrôle du volume vocal
BInterrupteur du volume de la tonalité d'appel
CRéglage luminosité
DPotentiomètre de réglage du contraste
EPotentiomètre de réglage de la saturation des couleurs
FInterrupteur DIP 8 voies
GInterrupteur DIP 4 voies
HInterrupteur terminaison de la ligne de bus
IBornier de connexion
BOUTONS
Bouton de service
Lorsqu'on appuie dessus, connectez internement les bornes Cet NO du bornier.
Bouton « de confidentialité » ON-OFF
Le moniteur étant en mode veille, appuyez sur le bouton pour activer la fonction. Le service est désactivé automatiquement
à l'expiration du temps programmé (la durée est programmable) ou manuellement en appuyant à nouveau sur le bouton.
Bouton d'activation du relais BUS Art.2305
Pendant une conversation, pour activer le relais, appuyez sur ce bouton autant de fois que l'adresse (1..8) du relais BUS à activer.
Bouton de commutation des caméras
Si sur le poste extérieur sont installés les Art.4303N et Art.4330N, ce bouton permet de commuter le signal vidéo prove-
nant du module de caméra avec le signal vidéo provenant de l'entrée vidéo externe. Pendant la conversation, appuyez sur
le bouton et maintenez-le enfoncé jusqu'à ce que le signal vidéo soit transféré à la caméra externe. Répétez l'opération
pour revenir à la vidéo à partir du module de caméra Art.4330N.
Bouton de rejet d'appel
Pendant la réception de l'appel, appuyez sur ce bouton pour rejeter l'appel sans donner aucun signal à l'extérieur.
Bouton ouvre-porte
Pendant la conversation ou lors de la réception de l'appel, appuyez brièvement sur le bouton pour ouvrir la porte.
Bouton d’intercommunication
Pour un appel inter-communiquant, appuyez sur le bouton autant de fois que l'adresse de la porte à appeler (voir les pa-
ramètres de l'interphone SW2).
R01A

66251270 - V4.4 - 28/02/21
- 12 -
Série 6400
Art.6488 - Instructions d'installation
BOUTONS
Bouton de réponse
Lorsqu'un appel arrive, appuyez sur ce bouton pour répondre et commencer la communication.
Bouton de fermeture
Lorsque l'écran est allumé et que la conversation est en cours, le fait d'appuyer sur ce bouton permet d'éteindre rapidement
le système. Toutefois, l'arrêt est temporisé après l'écoulement du temps de conversation. La LED correspondante s'éteint.
Bouton d'auto-allumage
Appuyez sur le bouton autant de fois que le numéro d’appareil du poste extérieur à mettre en marche.
Bouton tx/rx 1 voie
En appuyant sur le bouton pendant plus de 3 secondes (avec l'installation allumée) le vidéophone passe en mode tran-
smission à une voie: pour parler avec l'extérieur il faut tenir appuyé le bouton (la LED clignote rapidement), alors que
pour écouter le visiteur il faut lâcher le bouton (la LED clignote lentement). Le vidéophone retourne au fonctionnement
normal à l'allumage successif.
LED
LED confidentialité allumée
Elle s'allume lorsque le service est en marche.
LED d'usage général
Il est alimenté par les bornes +DOL et –DOL de la carte de
connexion Art. 5980. Normalement utilisé pour signaler
l’état de la porte (ouvert ou fermé).
LED ON
Elle s'éclaire lorsque le vidéophone est allumé.
RÉGLAGES
Contrôle du volume de la parole
(Roue coulissante)
Contrôle du volume de la tonalité d’appel
(3 niveaux)
Contrôle de la luminosité
(Roue coulissante)
COULEUR
Régulateur d’intensité de couleur
(tourner à gauche pour augmenter ou à droite pour di-
minuer).
CONTR
Régulateur de contraste*
(tourner à gauche pour augmenter ou à droite pour
diminuer).
*Non disponible dans certaines versions LCD.
S3
Commutateur de terminaison de BUS
(position inférieure = terminaison BUS active,
position supérieure = terminaison BUS désactivée)
PROGRAMMATION
Le réglage du vidéophone comprend les paramètres suivants :
• Nombre de sonneries ;
• Sonnerie ;
• Durée confidentialité ;
• Adresse de l'unité (1..127, interrupteur de 1 à 7 du SW1) ;
• Terminaison du BUS (marche ou arrêt, interrupteur S3) ;
• Mode d’intercommunication (entre les appartements ou dans le même appartement SW2 switch 1) ;
• Adresse de porte (1..4, SW2 interrupteurs 2 et 3) ;
• Mode esclave (SW2 interrupteur 4).
Le nombre de sonneries, la tonalité d'appel et la durée de confidentialité sont programmés par les boutons du vidéophone, les
autres réglages sont effectués par les deux interrupteurs DIP(SW1 et SW2) à l'arrière du module. Vous pouvez effectuer tous les
réglages sans démonter le vidéophone.
Après toute modification des paramètres, coupez temporairement l'alimentation du vidéophone.
NOMBRE DE SONNERIES, SONNERIE ET DURÉE DE LA CONFIDENTIALITÉ
Ces programmes doivent être exécutés avec le vidéophone en mode veille.
NOMBRE DE SONNERIES
• Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que les deux LEDS et s'allument.
• Appuyez sur le bouton un nombre de fois égal au nombre de sonneries que vous souhaitez régler. Chaque pression sur le
bouton est confirmée par un bip sonore.
• Lorsque le réglage est terminé, attendez sans rien faire pendant environ 5 secondes que les deux LEDS s'éteignent. Le nombre de
sonneries est mémorisé.
SONNERIE
• Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que les deux LEDS et s'allument. Le vidéophone émet la
sonnerie actuelle.
• Appuyez sur la touche et maintenez-la enfoncée pour entendre la sonnerie suivante. Répétez l'opération jusqu'à ce que la mélodie
souhaitée soit sélectionnée.
• Lorsque le réglage est terminé, attendez sans rien faire pendant environ 5 secondes que les deux LEDS s'éteignent. La nouvelle son-
nerie est mémorisée.
Art 6488 Vidéophone numérique à écran couleur 4.3" mains libres

66251270 - V4.4 - 28/02/21
- 13 -
Série 6400
Art.6488 - Instructions d'installation
Art 6488 Vidéophone numérique à écran couleur 4.3" mains libres
DURÉE CONFIDENTIALITÉ
• Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que les deux LEDS et s'allument.
• Appuyez sur le bouton un nombre de fois correspondant à la durée à régler. Chaque fois que vous appuyez sur le bouton,
la durée est augmentée de 15 minutes : pour régler 2 heures, appuyez 8 fois sur le bouton.
Par défaut : infini. Valeur maximale : 20 heures. N'appuyez sur aucun bouton pour régler la confidentialité à l'infini.
• Lorsque le réglage est terminé, attendez sans rien faire pendant environ 5 secondes que les deux LEDs s'éteignent. La nouvelle
durée est fixée.
ADRESSE DU VIDÉOPHONE  SW1.1..7
Le tableau ci-dessous indique comment définir l'adresse du vidéophone. En considérant que ON = 1 et OFF = 0,
multipliez chaque chiffre par son poids décimal puis additionnez les valeurs obtenues pour calculer l'adresse :
Par exemple, comme le montre le tableau, la séquence OFF, ON, OFF, OFF, ON en binaire correspond à 0100101,
en multipliant chaque chiffre par le poids relatif on obtient 32+4+1 = 37.
ÉTAT DE L’INTERRUPTEUR CODE BINAIRE  POIDS DÉCIMAL ADRESSE
76543216432168421
OFF OFF OFF OFF OFF OFF ON 0 0 0 0 0 0 1 1
OFF OFF OFF OFF OFF ON OFF 0 0 0 0 0 1 0 2
OFF OFF OFF OFF OFF ON ON 0 0 0 0 0 1 1 3
OFF OFF OFF OFF ON OFF OFF 0 0 0 0 1 0 0 4
OFF ON OFF OFF ON OFF ON 0 1 0 0 1 0 1 37
ON ON ON ON ON ON ON 1 1 1 1 1 1 1 127
Remarques : Le nombre maximum d'unités autorisées dans un même système est de 100, mais l'adresse de chaque unité peut être comprise
entre 1 et 127.
TERMINAISON DE LA LIGNE DE BUS  S3
En regardant le vidéophone depuis l'arrière :
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Déplacez l’interrupteur S3 vers la gauche
pour désactiver la terminaison.
COLOUR
BUS1
BUS2
GND
12M
GND
VA
C
NO
-DOL
+DOL
GND A
LB
AL
CONTR
SW2
1234
ON
S3
SW1
6 7 8
1235 4
ON
Déplacez l’interrupteur S3 vers la droite
pour permettre la terminaison.
Dans le cas de plusieurs unités (interphones ou vidéophones) connectées en parallèle (les conducteurs du bus atteignent les bor-
nes de la première unité pour être relayés au second et ainsi de suite en cascade jusqu'à un maximum de 4 unités), la terminaison
doit être activée uniquement sur le dernier vidéophone de la chaîne alors qu'elle doit être désactivée sur tous les autres.
MODE D'INTERCOMMUNICATION  SW2.1
Cet interrupteur détermine le mode d'intercommunication : en position OFF (réglage d'usine), l'intercommunication en-
tre les unités (même adresse mais numéro de porte différent) d'un même appartement est activée ; en position ON,
l'intercommunication entre les appartements (adresse différente) est activée.
Dans les systèmes où il y a plus d'un interphone /vidéophone dans le même appartement et où l'intercommuni-
cation entre les appartements est nécessaire, un seul des interphones /vidéophones peut être réglé pour cette
fonction (SW2.1=ON, SW2.2=OFF, SW2.3=OFF) tandis que les autres doivent être réglés pour l'intercommunication locale
avec une adresse de porte à partir de "2" (esclave). L'interphone/vidéophone ainsi installé ne peut communiquer qu'avec les
unités des autres appartements, tandis que les autres interphones /vidéophones locaux peuvent communiquer entre eux.
NUMÉRO DE PORTE  SW.2..3
Si l'intercommunication entre les appartements est activée (interrupteur 1 de SW2
= ON), laissez ces deux interrupteurs sur le réglage d'usine (tous deux sur OFF). Si,
par contre, l'intercommunication est active dans le même appartement (interrup-
teur 1 de SW2 = OFF), réglez les adresses de porte à partir de l'adresse 1. Lorsque
l'appel est reçu, tous les vidéophones sonneront, mais la vidéo ne sera diffusée que
par le vidéophone dont l'adresse de porte est égale à 1.
MODE ESCLAVE  SW2.4
Ce réglage est lié au mode de réponse des vidéophones lorsqu'il y a plusieurs unités en parallèle (même adresse mais
différentes portes). OFF (réglage d'usine) = seul le vidéophone avec porte égale à 1 (master) montre la vidéo provenant
du poste extérieur lorsque l'appel arrive. ON = le vidéophone s'allume en montrant la vidéo provenant du poste ex-
térieur, quel que soit le numéro de porte : dans ce cas, le vidéophone doit être alimenté localement par un Art.2321 ou
art.AMR-12, voir les remarques de 12M et VA sur le tableau « Signaux du bornier de connexion » (en cas de moniteur en couleurs,
l'alimentation locale est nécessaire à partir du troisième vidéophone esclave).
ON
12345678
SW1.1..7
ON
1234
SW2.1
ON
1234
SW2.2..3
2 3 NUMÉRO PORTE
OFF OFF 1 (par défaut, maître)
ON OFF 2 (esclave)
OFF ON 3 (esclave)
ON ON 4 (esclave)
ON
1234
SW2.4

66251270 - V4.4 - 28/02/21
- 14 -
Série 6400
Art.6488 - Instructions d'installation
Lorsque cet interrupteur est réglé sur ON pour un vidéophone esclave, il doit également être réglé sur ON pour le vi-
déophone correspondant.
SIGNAUX DU BORNIER DE CONNEXION
BUS1 Entrée BUS
BUS2 Entrée BUS
GND Masse
12M
Entrée +12Vdc (Art.323/12 ou art.AMR2-12) pour la
version avec mémoire vidéo ou pour l'entrée d'alimen-
tation auxiliaire (à utiliser lorsque deux ou plusieurs
vidéophones esclaves sonnent en même temps que
l'interrupteur 4 du SW2 réglé sur ON)
GND Masse
VA
Entrée de l'alimentation électrique +30Vdc (Art.2321) à
utiliser lorsque deux ou plusieurs vidéophones esclaves
sonnent en même temps que l’interrupteur 4 du SW2
est réglé sur ON
C
Contact sec. Connexion interne
avec NO lorsque le bouton est
enfoncé.
Max 35Vdc,
10mA
NO
Contact sec. Connexion interne
avec C lorsque le bouton est
enfoncé.
DOL LED auxiliaire entrée d'alimentation (masse)
+DOL Entrée d'alimentation électrique LED auxiliaire
(+12Vdc)
GND A Sortie au sol pour utilisation en combinaison avec les
entrées basses actives AL et LB
LB Entrée de cloche locale (active basse)
AL Entrée d'alarme (pas encore mise en œuvre)
CARACTÉRISTIQUES TECHNIQUES
Format et ssemblage : Série 6400 - De surface
Boutons : 4
Programmazioni: Grâce aux interrupteurs DIP et des
boutons
Réglages : Volume de la parole
Volume de la tonalité d’appel
Luminosité
Intensité de couleur
Contraste
Absorption : En attente : 1/3mA
En fonction : 150mA
Pic : 200mA
Tension de travail : Fournie par la ligne BUS
Température de travail :-20 +60 °C
MÉMOIRE VIDÉO
Cet dispositif est également disponible en
version avec mémoire vidéo (Art. 6488/VM).
Si vous possédez cette version, veuillez vous
référer au Manuel d'utilisation « Mémoire
vidéo de la série Kristallo 6200, 6300, 6400
et 6700 » (en anglais, italien et néerlandais)
pour l'installation et l'utilisation.
Le manuel est disponible en téléchargement : cliquez, tapez
ou scannez le code QR.
Art 6488 Vidéophone numérique à écran couleur 4.3" mains libres

66251270 - V4.4 - 28/02/21
- 15 -
Série 6400
Art.6488 - Instructions d'installation
Série 6400 Instructions d'installation murale
12
A
A
Fig. 1 Fig. 2
135cm
Fig. 3
B
B
C
C
D
D
E
G
G
Fig. 4 Fig. 5 Fig. 6
2
1
Fig. 7
1. Pour installer l’interphone vidéo il faut l’ouvrir en séparant la base du couvercle qui contient toute son électronique :
introduisez la pointe d’un tournevis plat de 5,5 mm dans la clip A, après tournez-le dans le sens inverse des aiguilles d’une
montre jusqu’à que vous ecoutez un CLIC!.
Répétez la même opération avec l’autre clip comme indiqué sur la Fig. 1.
2. Tirez le côté gauche du couvercle vers l’extérieur comme indiqué sur la Fig. 2. Ne tirez pas le couvercle en direction droite.
3. Poser la base de l’interphone vidéo sur le mur à une hauteur de 135 cm environ (Fig. 3) du plancher ni et prendre les réfé-
rences pour les trous de xation B(Fig. 4), en considérant que les conducteurs E(Fig. 4) doivent passer à travers l’ouverture
F(Fig. 4). Si le boîtier encastrable 503 est utilisé pour la sortie murale des conducteurs, le murer en position verticale en laissant
environ 140 cm entre la base et le plancher ni.
4. En consultant la Fig. 4, réaliser les trous B, y insérer les chevilles à expansion Cet xer la base de l’interphone vidéo au mur à
l’aide des vis Den prenant soin de passer les conducteurs Eà travers la fente F. Si le boîtier encastrable 503 a été utilisé, xer
la base sur le mur par les trous G(lentement avec les languettes de xation du 503) en utilisant les vis D.
5. Comme illustré sur la Fig. 5, eectuer le raccordement des conducteurs aux borniers mobiles selon le schéma fourni. Connecter
les borniers à l’électronique ancrée au couvercle de l’interphone vidéo comme illustré sur la Fig. 6 et procéder au test de l’ins-
tallation avant de fermer l’interphone vidéo : les trimmers de réglage du contraste et de saturation de l’image sont accessibles
uniquement avec l’interphone vidéo ouvert. Pour activer l’écran et voir les changements, utiliser la fonction «Allumage automa-
tique» en appuyant sur le bouton .
N.B. pendant le test du système, il est conseillé de tenir le couvercle avec la main.
6. Lorsque l’installation est testée et que les réglages nécessaires sont eectués, procéder à la fermeture de l’interphone vidéo
comme illustré sur la Fig. 7: l’accrocher d’abord sur la partie droite ensuite sur la partie gauche jusqu’au déclic de l’encastrement.

66251270 - V4.4 - 28/02/21
- 16 -
BUS
Art.2321
12Vac
SE
Push to Exit
N.B.
Dopo ogni cambiamento
nella programmazione del
posto esterno, del
videocitofono o del relè, è
necessario togliere
l'alimentazione al sistema
e ripristinarla affinchè le
variazioni vengano
recepite dai rispettivi
dispositivi.
After each change on the
programming of the door
station, videophone or any
other device connected to
the system it is necessary
to restart the system
(power off then power on).
Local Bell
46
5
321
ON
Unit ID:
87
Art.4333-1
1
1
5
43876
ON
2
143
ON
2
1
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
1
1
ART.6488
Videx Electronics S.p.A.
Via del Lavoro 1, 63846 Monte Giberto (FM)
Phone: [phone] - Fax [phone]
www.videx.it - [e-mail]
Autore:
Data modifica:
Data creazione:Title:
Notes:
Titolo:
Note: Cod.File:
Foglio
/11
Marco Rongoni
esvk-64h-001.dw
g
17/02/2017
03/07/2018

66251270 - V4.4 - 28/02/21
- 17 -
N.B.
Dopo ogni cambiamento
nella programmazione del
posto esterno, del
videocitofono o del relè, è
necessario togliere
l'alimentazione al sistema
e ripristinarla affinchè le
variazioni vengano
recepite dai rispettivi
dispositivi.
After each change on the
programming of the door
station, videophone or any
other device connected to
the system it is necessary
to restart the system
(power off then power on).
1/2
BUS
Art.2321
12Vdc
Push to
Exit
46
5
321
ON
C
BUS BUS
PTE
GND GND
NO NC
VAUX
+C
Unit ID:
VID2
GNDV +V2
EB2 EB1
GND
87
Art.4333-2
1
1
2
3
4
5
6
7
8
9
10
11
12
GND
VAUX
EB
Art.4345
GND
VAUX
EB
Art.4345
Videx Electronics S.p.A.
Via del Lavoro 1, 63846 Monte Giberto (FM)
Phone: [phone] - Fax [phone]
www.videx.it - [email protected]
Autore:
Data modifica:
Data creazione:Title:
Notes:
Titolo:
Note: Cod.File:
Foglio
/11
Marco Rongoni
esvk-63h-006a.dw
g
16/05/2019
16/05/2019

66251270 - V4.4 - 28/02/21
- 18 -
BUS
OUT
BUS
IN
BUS OUT 1
Close Open
Close
Open
Close
Open
Close
Open
Close
Open
BUS OUT 2 BUS OUT 3 BUS OUT 4
BUS LINE
TERMINATION
AMPLIFICATION
S1 S2 S3 S4
H
L
M
ON
OFF
AMP
Art.317N
2/2
5
43876
ON
21 43
ON
21
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
4
1
ART.6488
5
43876
ON
21 43
ON
21
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
3
1
ART.6488
5
4
3876
ON
21 4
3
ON
21
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
2
1
ART.6488
5
4
3876
ON
21 4
3
ON
21
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
1
1
ART.6488
Local Bell Local Bell
Local BellLocal Bell

66251270 - V4.4 - 28/02/21
- 19 -
BUS
Art.2321
12Vac
SE
Push
to Exit
N.B.
Dopo ogni
cambiamento nella
programmazione del
posto esterno, del
videocitofono o del
relè, è necessario
togliere
l'alimentazione al
sistema e ripristinarla
affinchè le variazioni
vengano recepite dai
rispettivi dispositivi.
After each change on
the programming of
the door station,
videophone or any
other device
connected to the
system it is necessary
to restart the system
(power off then power
on).
46
5
321
ON
Unit ID:
87
Art.4333-1
1
1
MOV Art.4800
+
12V
-
BUS
Art.2322
Local Bell
5
4
3876
ON
21 4
3
ON
21
Videophone:
Extension N.
BUS1
BUS2
GND
+12VM
GND
+DOL
AL-LB GND
LB
AL
-DOL
+VAUX
C
NO
Term. ON
Term. OFF
S3
1
1
ART.6488
Videx Electronics S.p.A.
Via del Lavoro 1, 63846 Monte Giberto (FM)
Phone: [phone] - Fax [phone]
www.videx.it - [e-mail]
Autore:
Data modifica:
Data creazione:Title:
Notes:
Titolo:
Note: Cod.File:
Foglio
/11
Marco Rongoni
esvk-64h-003.dw
g
17/02/2017
01/03/2017

66251270 - V4.4 - 28/02/21
- 20 -
