VOLTCRAFT VSM-102 User manual

®
VSM-102, 3 Phasen Drehstromzähler, digital
B DI NUNGSANL ITUNG S IT 3 - 18
VSM-102, 3-Phase Rotary Current Meter, Digital
OP RATING INSTRUCTIONS PAG 19 - 34
VSM-102, compteur triphasé, numérique
NOTIC D’ MLPOI PAG 35 - 50
VSM-102, 3-fase KWH meter, digitaal
G BRUIKSAANWIJZING PAGINA 51 - 66
Best.-Nr. / Item-No. /
N
0
de commande / Bestnr.:
12 54 39
V RSION 12/11

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt
an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
These Operating Instructions accompany this product. They contain important infor-
mation on setting up and using it. You should refer to these instructions, even if you are
buying this product for someone else.
Please retain these Operating Instructions for future use!
Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives
importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces
remarques, même en cas de transfert du produit à un tiers.
Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de
inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen.
2

EINFÜHRUNG
Sehr geehrter Kunde,
mit diesem V LTCRAFT®-Produkt haben Sie eine sehr gute Entscheidung
getroffen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie
erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch beson-
dere Kompetenz und permanente Innovation auszeichnet.
Mit VOLTCRAFT® werden Sie als anspruchsvoller Bastler ebenso wie als professio-
neller Anwender auch schwierigen Aufgaben gerecht. VOLTCRAFT® bietet Ihnen
zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Ver-
hältnis.
Wir sind uns sicher: Ihr Start mit VOLTCRAFT® ist zugleich der Beginn einer langen
und guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen V LTCRAFT®-Produkt!
3


INHALTSVERZEICHNIS
inführung................................................................................................................3
Bestimmungsgemäße Verwendung ........................................................................5
Lieferumfang ............................................................................................................5
Sicherheitshinweise ................................................................................................6
Betriebsbedingungen ..............................................................................................9
Montage des Hutschienenzählers............................................................................9
Anschluss des Zählers ..........................................................................................10
LCD-Anzeige..........................................................................................................11
RS 485 Datenschnittstelle......................................................................................13
S0 Impuls-Ausgang................................................................................................16
ntsorgung ............................................................................................................16
Technische Daten ..................................................................................................17
Abmessungen ........................................................................................................18
4

BESTIMMUNGSGEMÄßE VERWENDUNG
Der Drehstromzähler VSM-102 ist ein kompakter elektronischer Wirkenergiezähler
für den insatz in dreiphasigen Netzen mit Neutralleiter. Das Anwendungsgebiet
liegt auf der Niederspannungsebene zum rfassen von nergiebezügen.
Zudem verfügt der Zähler über eine S0 Schnittstelle und eine serielle RS485
Schnittstelle, welche zum Auslesen des Zählerstands und diverser Leistungsdaten
verwendet werden kann.
Der Zähler ist kompatibel zum Smart Metering System VSM-201 Gateway.
ine andere Verwendung als hier beschrieben ist nicht zulässig. Neben einer mög-
lichen Beschädigung des Gerätes ist dies mit Gefahren, wie z.B. Kurzschluss oder
elektrischer Schlag verbunden. Das Produkt darf nicht geändert oder umgebaut
werden. Die Sicherheitshinweise sowie die im Kapitel "Technische Daten" angege-
benen maximal zulässigen Betriebs- und Umgebungsbedingungen sind unbedingt
zu beachten.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie
enthält viele wichtige Informationen für Montage, Inbetriebnahme und Bedienung.
LIEFERUMFANG
• VSM-102 Zähler
• Bedienungsanleitung
5

SICHERHEITSHINWEISE
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch,
sie enthält wichtige Hinweise zum korrekten Betrieb.
Die Installation des Zählers in Ihre Hausinstallation darf ausschließ-
lich nur durch eine entsprechende Fachkraft durchgeführt werden.
Dazu steht Ihnen der Klappt- Meisterservice zur Verfügung.
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für Fol-
geschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
Alle Bestandteile des Systems haben das Werk in sicherheitstechnisch einwand-
freiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnver-
merke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Diese Teilprodukte sind mit hoch integrierten Bausteinen bestückt. Diese elektroni-
schen Bauteile sind sehr empfindlich gegen ntladung statischer lektrizität. Bitte
berühren Sie deshalb keine metallischen Kontakte und besonders keine Steckbuchsen.
Aus Sicherheits- und Zulassungsgründen (C ) ist das eigenmächtige Umbauen
und/oder Verändern der Schaltung des Produkts nicht gestattet.
6

Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen
können, müssen die gültigen VD Vorschriften beachtet werden, insbesondere
VD 0100, VD 0550/0551, VD 0700, VD 0711 und VD 0860.
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
Das Produkt darf nur in Betrieb genommen werden, wenn es vorher berührungssi-
cher eingebaut wurde. Während des inbaus muss der Installationsbereich stromlos
sein. Alle Verdrahtungsarbeiten dürfen nur im spannungslosen Zustand ausgeführt
werden.
Der direkte Kontakt der Platine und Steckkontakte mit Wasser ist unbedingt zu ver-
meiden.
Arbeiten Sie mit dem Produkt nicht in Räumen oder bei widrigen Umgebungsbedin-
gungen, in/bei denen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder
vorhanden sein können.
Überprüfen Sie vor jeder Inbetriebnahme das Produkt und dessen Leitungen auf Beschä-
digung(en). Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,
so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. s ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät sichtbare Beschädigungen aufweist,
• das Gerät nicht mehr arbeitet und
• nach längerer Lagerung unter ungünstigen Verhältnissen oder
• nach schweren Transportbeanspruchungen.
7

Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in
einen warmen Raum gebracht wurde. Das dabei entstandene Kondenswasser
kann unter Umständen Ihr Produkt zerstören. Lassen Sie das Produkt ausgeschal-
tet auf Zimmertemperatur erwärmen.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der
Umgang mit technischen Geräten durch geschultes Personal verantwortlich zu über-
wachen.
In gewerblichen inrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebs-
mittel zu beachten.
ine andere Verwendung als beschrieben führt zur Beschädigung dieses Produktes;
außerdem ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag
etc. verbunden.
8

BETRIEBSBEDINGUNGEN
Der Dreiphasen- nergiezähler lässt sich auf einer 35 mm breiten Hutschiene auf-
schnappen. r darf nur in dazu geeigneten Installationsschränken montiert werden.
Verwenden Sie den Zähler nur im deutschen Stromnetz bei 230V/400V und sichern
Sie das Gerät gegen eine Überbeanspruchung von mehr als 80A.
Die Betriebslage des Zählers ist beliebig.
M NTAGE DES HUTSCHIENENZÄHLERS
Hinweise zum Anschließen des Zählers
Die Installation darf nur von einer Fachkraft vorgenommen werden!
(z.B. Klappt Meisterservice)
Achten Sie auf Spannungsfreiheit, bevor Sie die Installation
durchführen.
Nicht die Phase L1, L2 oder L3 an N anschließen.
Um Feuchtigkeit im Zähler durch Kondenswasser zu vermeiden,
den Zähler vor dem Anschließen ca. eine halbe Stunde bei Raum-
temperatur akklimatisieren.
Der Hutschienenzähler VSM-102 erfasst den elektrischen Wirkverbrauch und über-
mittelt die Messwerte über eine RS485 Schnittstelle an ein anschließbares Gateway.
9

ANSCHLUSS DES ZÄHLERS
Der Zähler besitzt eine RS-485 Kommunikationsschnittstelle sowie einen S0 Aus-
gang:
RS-485 Schnittstelle S0 Ausgang
Anschlussklemme Anschlussklemme Anschlussklemme Anschlussklemme
Nr. 13 Nr. 15 Nr. 20 Nr. 21
nicht invertierte Invertierte S0+ S0-
Signalleitung, A Signalleitung, B
10
grün rot
Das Gateway und das Hutschienen-
Netzteil sind nicht im Lieferumfang
enthalten.

Bei der Datenverbindung der RS-485 Schnittstelle zwischen VSM-102-Zähler und
einem Gateway muss auf die Beschriftung geachtet werden: Die Leitung A (grün)
muss an den Anschluss A montiert werden, die Leitung B (rot) an den Anschluss
mit B.
ine Verpolung führt nicht zur Beschädigung des Zählers. s kann nur
keine Verbindung aufgebaut werden. Weitere rläuterungen zu diesem
Thema inklusive Fehlerbehandlung finden Sie in der jeweiligen Bedie-
nungsanleitung zum Produkt.
LCD-ANZEIGE
Die Displayanzeige schaltet zwischen dem aktuellen Zählerstand und den Leis-
tungsanzeigen automatisch alle 5 Sekunden um. Mit dem Druckknopf rechts neben
dem LCD kann manuell zwischen den Ansichten weitergeschaltet werden; nach 20
Sekunden schaltet der Zähler wieder automatisch die einzelnen Ansichten um.
Der Zähler hat folgende Ansichten:
Vollständige Displayanzeige
11

Aktueller Zählerstand
Aktueller Zählerstand in Kilowattstunden mit zwei Nachkommastellen
Anzeige der momentan bezogenen Leistung P (P1+P2+P3)
0: Summe der momentan bezogenen Leistung aus dem Netz auf allen drei Phasen
in Kilowatt
1: momentan bezogene Leistung aus dem Netz auf Phase 1
2: momentan bezogene Leistung aus dem Netz auf Phase 2
3: momentan bezogene Leistung aus dem Netz auf Phase 3
12

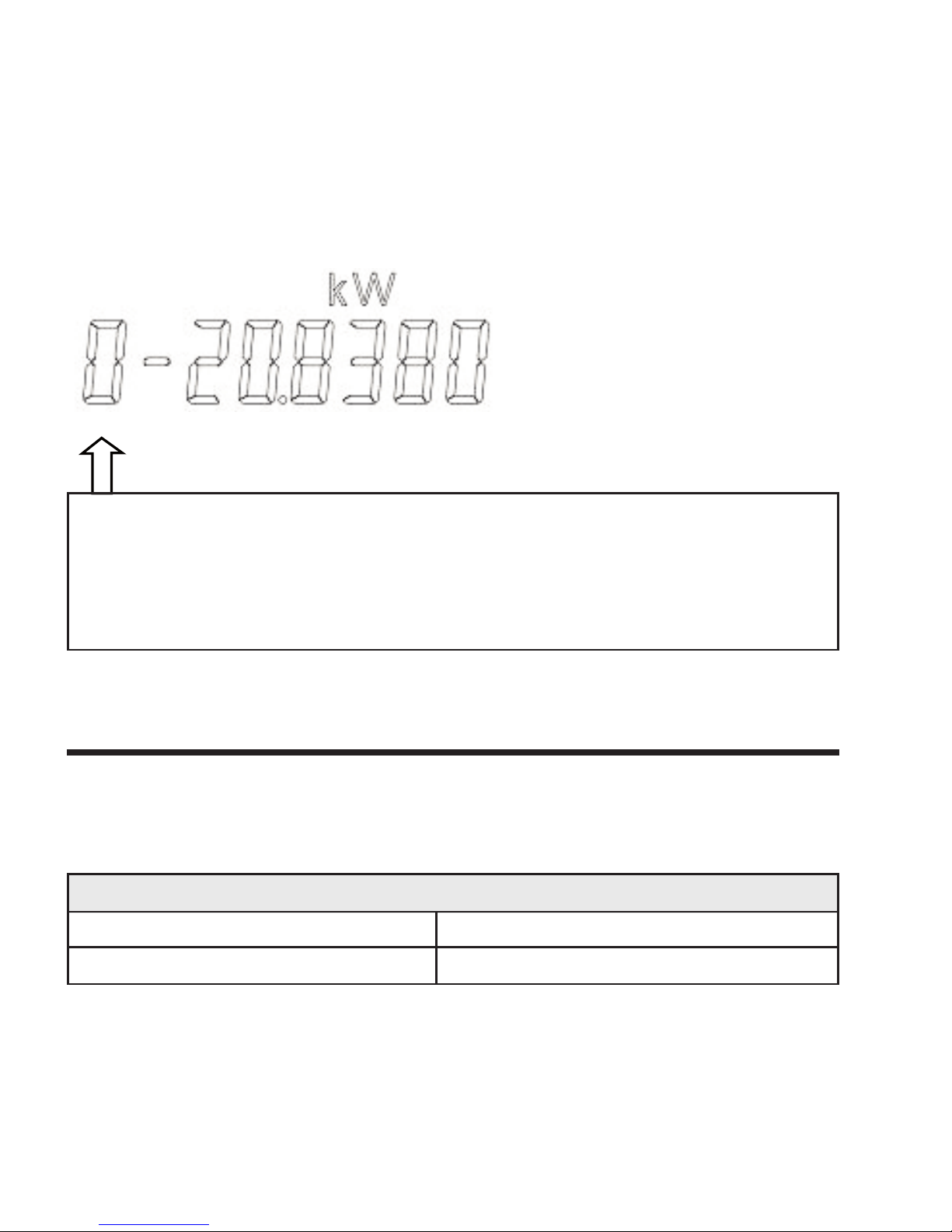

Anzeige der momentan eingespeisten Leistung P (P1+P2+P3)
Negatives Vorzeichen; Die ins Netz eingespeiste Leistung wird angezeigt,
aber nicht gezählt.
0: Summe der momentan eingespeisten Leistung in das Netz auf allen drei Phasen
in Kilowatt
1: momentan eingespeiste Leistung in das Netz auf Phase 1
2: momentan eingespeiste Leistung in das Netz auf Phase 2
3: momentan eingespeiste Leistung in das Netz auf Phase 3
RS 485 DATENSCHNITTSTELLE
Der Zähler hat eine bidirektionale RS 485 Schnittstelle, die zur Datenauslesung ver-
wendet werden kann. Diese Schnittstelle ist von der Zählerelektronik galvanisch
getrennt
RS-485 Schnittstelle
Anschlussklemme A Anschlussklemme B
nicht invertierte Signalleitung Invertierte Signalleitung
13

Kenngrößen der Datenübertragung
Baud-Rate: 9600 Baud
Datenbits: 7 Bit
Parity gerade
Stoppbit: 1 Bit
Telegrammmodus C nach DIN N 62056-21
Struktur der Datentelegramme
Ziel / Bedeutung BIS Kommentar
igentumsnummer 1-0:0.0.0*255 max. 20 Zeichen
Zählerstand 1-0:1.8.0*255 Zählerstand in kWh mit 6
Vorkomma und 2 Nachkom-
mastellen
L1 – eingespeiste Leistung 1-0:2.1.7*255 momentan eingespeiste
Leistung auf Phase 1
L2 – eingespeiste Leistung 1-0:4.1.7*255 momentan eingespeiste
Leistung auf Phase 2
L3 – eingespeiste Leistung 1-0:6.1.7*255 momentan eingespeiste
Leistung auf Phase 3
L1 + bezogene Leistung 1-0:21.7.255*255 momentan bezogene
Leistung auf Phase 1
L2 + bezogene Leistung 1-0:41.7.255*255 momentan bezogene
Leistung auf Phase 2
14

Ziel / Bedeutung BIS Kommentar
L3 + bezogene Leistung 1-0:61.7.255*255 momentan bezogene
Leistung auf Phase 3
Li + bezogene Leistung 1-0:1.7.255*255 momentan bezogene
Leistung, Summe aller Phasen
Statusinformation 1-0:96.5.5*255 Das Statuswort wird als ein
Byte definiert und in hexadezi-
maler Darstellung übertragen.
s gilt folgende Zuordnung:
Bit[6] – MSB, 0=Leerlauf,
1=oberhalb Anlauf
Bit[5] – wird bei Ausfall von
L1 gesetzt
Bit[4] – wird bei Ausfall von
L1 gesetzt
Bit[3] – wird bei Ausfall von
L1 gesetzt
Bit[2] – reserviert, immer 0
Bit[1] – ´1´ das Telegramm
wird immer Synchron im festen
Zeitraster ausgegeben
Bit[0] – ´0’ kein Fehler,
´1’ – Fehler
Seriennummer 0-0:96.1.255*255 Seriennummer(max.20Zeichen)
15

S0 IMPULSAUSGANG
Der Zähler besitzt einen S0 Impulsausgang, an die z.B. ein S0 Datenlogger ange-
schlossen werden kann. Die Schnittstelle ist von der Zählerelektronik galvanisch
getrennt.
S0 Ausgang
Anschlussklemme Nr. 20 Anschlussklemme Nr. 21
S0+ S0-
Kenngrößen des S0 Impulsausgangs
Die Schnittstelle ist potentialfrei. (Open-Collector)
Anschlussspannung: 5 … 30 V
Maximaler Stromfluss: 20 mA
Impulse: 16000 Impulse/kWh
Impulslänge: 80 ms
ENTS RGUNG
lektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
ntsorgen Sie das Produkt am nde seiner Lebensdauer gemäß den
geltenden gesetzlichen Bestimmungen.
16

TECHNISCHE DATEN
Zählertyp: 3Phasen-4-Leiterzähler
Messung: Momentan eingespeiste und abgeführte nergie nach I C62053
Genauigkeitsklasse: Klasse A (2%) gemäß N50470-1
Referenzstrom Iref: 5 A
Grenzstrom Imax: 80 A
Anlaufstrom Ist: 20mA
Referenzspannung Un: 230 V ±20%
Referenzfrequenz fn: 50 Hz
Zählerkonstante: 1600imp/kWh
Spannungsfestigkeit: 4 kV, 50 Hz, 1 min
LCD-Anzeige: 6 Vorkomma-, 2 Nachkommastellen
Klemmen - Ø: 7 Klemmen, je 6,5 mm (60 A);
4 Klemmen für Kommunikationsschnittstellen, je 2 mm
Ausgänge: RS-485 Schnittstelle; S0-Schnittstelle; optischer Impulsausgang
Gewicht: 290 g
Schutzklasse: II
Schutzart (Gehäuse): IP 51
Leistungsaufnahme: 1,2 Watt
Verbindungsart: Direktmessung
Temperaturbereich: -25°C … +70°C
Luftfeuchtigkeit: <90%
Burstprüfung: 4kV
insatz des Zählers: Innenraum
17

ABMESSUNGEN
18

INTR DUCTI N
Dear customer,
Thank you for making the excellent decision to purchase this V LTCRAFT®
product.
You have acquired a quality product from a brand family which has distinguished
itself in the fields of measuring, charging and grid technology thanks to its particular
expertise and its continuous innovation.
With VOLTCRAFT®, you will be able to handle difficult tasks, either as an ambitious
hobbyist or as a professional user. VOLTCRAFT® offers reliable technology and a
great price-performance-ratio.
We are positive: Starting to use VOLTCRAFT® will also be the beginning of a long,
successful relationship.
Enjoy your new V LTCRAFT® product!
19


TABLE F C NTENTS
Introduction ............................................................................................................19
Intended Use ........................................................................................................21
Scope of Delivery ..................................................................................................21
Safety Information..................................................................................................22
Operating Conditions ............................................................................................25
Installing the Top Hat Rail Meter............................................................................25
Meter Connection ..................................................................................................26
LCD Display ..........................................................................................................27
RS 485 Data Interface............................................................................................29
S0 Impulse Output ................................................................................................32
Disposal ................................................................................................................32
Technical Data ......................................................................................................33
Dimensions ............................................................................................................34
20
