WOOD&METAL EXTRA
LARGE
SPRÜHAUFSATZ SPRAY ATTACHMENT
FAÇADE AMOVIBLE SPUITOPZET

a
1B
B
A
 

5
15
11
13
12
14
1A
1
9
4
3
2
7
1 A
C
10
8
6
1 B
3
2
4
6
5
A B C

D
1
Large Sprühaufsatz
Bedienungsanleitung
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durch
und beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung
sorgfältig auf.
Der Large Sprühaufsatz wurde für den Auftrag von wasserlöslichen und lösemittelhaltigen
Farben und Lacke entwickelt.
ACHTUNG! •
Das Gerät darf nur mit funktionsfähigem Ventil betrieben werden. Wenn
Farbe in den Belüftungsschlauch (Abb. 1A, 12) steigt, Gerät nicht
weiter betreiben! Belüftungsschlauch, Ventil und Membran demontieren,
reinigen und ggf. Membran ersetzen.
•
Spritzpistole nicht auf die Seite legen.
•
Kombinieren Sie keine Bauteile von unterschiedlichen Sprühaufsätzen.
Die Teile könnten dabei beschädigt werden.

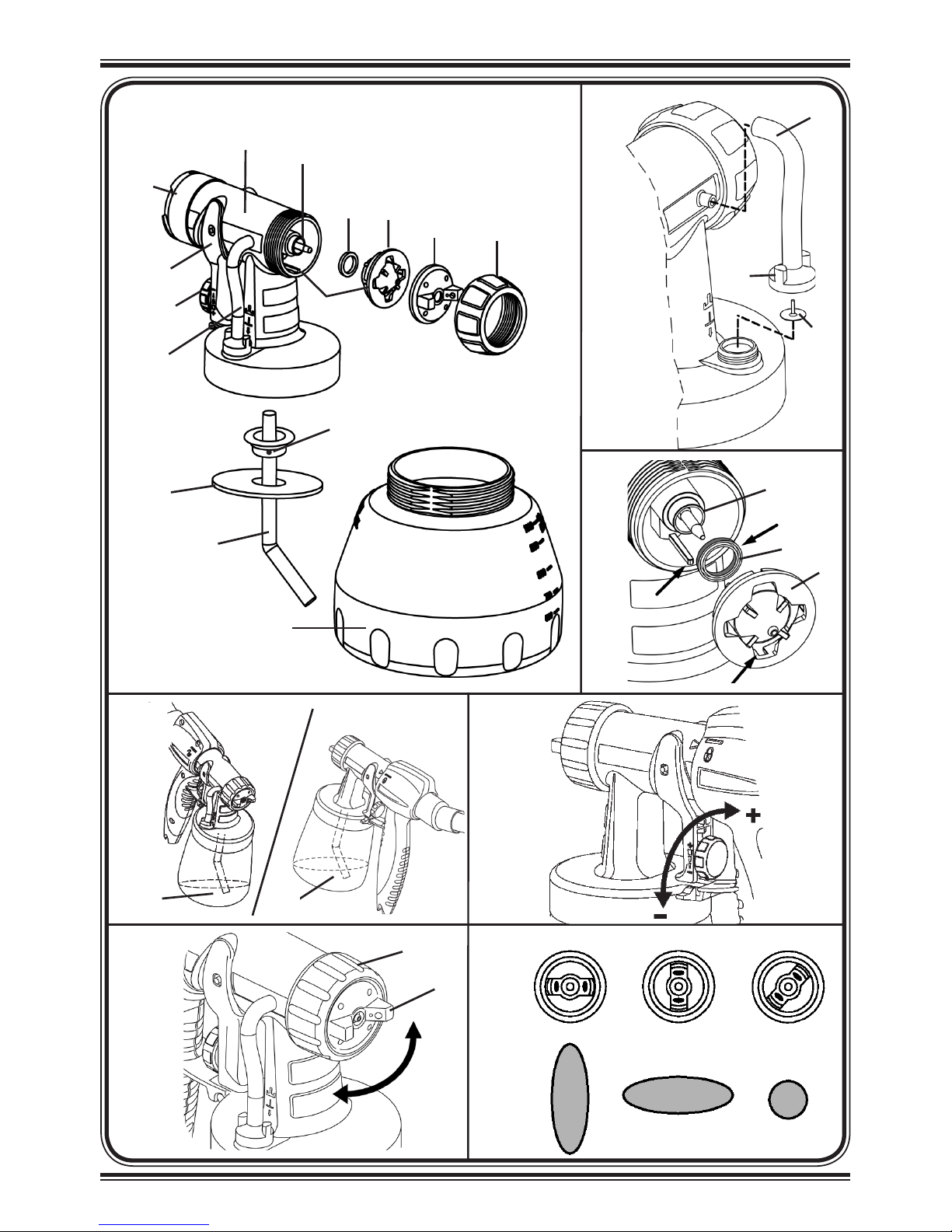

Beschreibung (Abb. 1)
1) Pistolenkörper 2) Nadel
3) Düsendichtung 4) Düse
5) Luftkappe 6) Überwurfmutter
7) Materialmengenregulierung 8) Abzugsbügel
9) Behälterdichtung 10) Steigrohr
11) Behälter 12) Belüftungsschlauch
13) Ventildeckel 14) Membran
15) O-Ring
Vorbereitung des Beschichtungsstoes
Mit dem beiliegenden Sprühaufsatz können Farben, Lacke und Lasuren unverdünnt
oder geringfügig verdünnt versprüht werden. Detailierte Informationen können Sie dem
Technischen Datenblatt des Farbherstellers entnehmen (Internet Download).
1. Rühren Sie das Material auf und geben Sie die benötigte Menge in den Farbbehälter.
Verdünnungsempfehlung
Spritzmaterial
Lasuren unverdünnt
Holzschutzmittel, Beizen, Öle, Desinfektionsmittel,
Panzenschutzmittel unverdünnt
Lösemittelhaltige oder wasserverdünnbare Lackfarben,
Grundierungen, KfZ- Decklacke, Dickschichtlasuren 0 - 10 % verdünnen (bei Flexio unverdünnt)
2. Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben bis die
Fördermenge Ihren Anforderungen entspricht.

D
2
Large Sprühaufsatz
Steigrohr ausrichten
Bei richtiger Position des Steigrohres kann Behälterinhalt fast ohne Rest verspritzt werden.
Bei Arbeiten an liegenden Objekten Steigrohr nach vorne drehen. (Abb. 2, A)
Bei Arbeiten an über Kopf Objekten Steigrohr nach hinten drehen. (Abb. 2, B)
Einstellung der Materialmenge (Abb. 3)
i
Mit diesem Aufsatz können sehr große Mengen verarbeitet werden. Um
Farbläufer am Objekt zu verhindern, Farbmenge zuvor auf Karton oder Papier
bei gleichem Sprühabstand einstellen.
Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen.
weniger Materialmenge gegen den Uhrzeigersinn drehen (-)
mehr Materialmenge im Uhrzeigersinn drehen (+)
Einstellung des gewünschten Spritzbildes
WARNUNG! Verletzungsgefahr! Niemals während der Einstellung der
Luftkappe den Abzugsbügel ziehen.
Bei leicht gelöster Überwurfmutter (Abb. 4, 6) die Luftkappe (5) in die gewünschte
Spritzbild-Position drehen (Pfeil). Danach Überwurfmutter wieder festziehen.
Abb. 5 A = senkrechter Flachstrahl für horizontalen Farbauftrag
Abb. 5 B = waagrechter Flachstrahl für vertikalen Farbauftrag
Abb. 5 C = Rundstrahl für Ecken und Kanten sowie schwer
zugängliche Flächen
Arbeitsunterbrechung
iBeim Verarbeiten von 2 Komponenten Lacke, ist das Gerät sofort zu reinigen.
Außerbetriebnahme und Reinigung
1) Gerät ausschalten. Bei längeren Pausen und nach Beendigung der Arbeit Behälter
entlüften. Dies kann durch kurzes Aufdrehen und anschließendem Verschließen
des Behälters oder durch Betätigung des Abzugsbügels und Ablassen der Farbe ins
Originalgebinde geschehen.
2) Behälter abschrauben und entleeren. Steigrohr mit Behälterdichtung herausziehen.
3) Behälter und Steigrohr vorreinigen. Entlüftungsbohrung reinigen (Abb. 1 C).
4) Wasser bzw. Lösemittel in den Behälter einfüllen.
Verwenden Sie zur Reinigung keine brennbaren Materialien.
5) Behälter fest an die Spritzpistole anschrauben.

D
3
Large Sprühaufsatz
6) Wasser bzw. Lösemittel in einen Behälter oder ein Tuch spritzen.
7) Den obigenVorgang wiederholen, bis an der Düse klaresWasser bzw. Lösemittel austritt.
8) Gerät ausschalten und Netzstecker ziehen.
ACHTUNG! Dichtungen, Membran und Düsen- oder Luftbohrungen der
Spritzpistole niemals mit spitzen metallischen Gegenständen
reinigen. Belüftungsschlauch und Membran sind nur bedingt
lösemittelbeständig. Nicht in Lösemittel einlegen sondern nur
abwischen.
9)
Belüftungsschlauch (Abb. 1A, 12) oben vom Pistolenkörper ziehen. Ventildeckel (13)
aufschrauben. Membran (14) entnehmen. Alle Teile sorgfältig reinigen.
10) Überwurfmutter abschrauben, Luftkappe und Düse abnehmen. Luftkappe,
Düsendichtung und Düse mit Pinsel und Lösemittel bzw. Wasser reinigen.
Zusammenbau
Gerät darf nur mit unversehrtem Membran (Abb. 1A, 14) betrieben werden.
1) Membran (Abb. 1A, 14) mit Stift nach oben auf das Unterteil des Ventils setzen. Siehe
hierzu auch Markierung auf dem Pistolenkörper.
2) Ventildeckel (Abb. 1A, 13) vorsichtig aufsetzen und zuschrauben.
3)
Belüftungsschlauch (Abb. 1A, 12) auf Ventildeckel und auf Nippel am Pistolenkörper
stecken.
4) Düsendichtung (Abb. 1B, 3) über die Nadel (2) schieben, die Nut (Schlitz) muss dabei
zu Ihnen zeigen.
5) Düse (Abb. 1B, 4) auf den Pistolenkörper stecken und durch Drehen die richtige Position
nden.
6) Luftkappe (Abb. 1, 5) auf Düse (4) stecken und mit Überwurfmutter (6) festziehen.
7) Behälterdichtung von unten auf das Steigrohr stecken und bis über den Bund schieben,
dabei Behälterdichtung leicht drehen.
8) Steigrohr mit Behälterdichtung in Pistolenkörper stecken.
Ersatzteilliste (Abb. 1)
Pos. Benennung Best. Nr.
3 Düsendichtung 0417 706
4 Düse 2362 878
5 Luftkappe 2362 877
6 Überwurfmutter 2362 873
9 Behälterdichtung 2323 039
10 Steigrohr 2362 876
11 Behälter 1400 ml mit Deckel 0417 921
12,13,14 Belüftungsschlauch, Ventildeckel, Membran 2304 027
15 O-Ring 2362 875

D
4
Large Sprühaufsatz
Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für
jede Arbeit das richtige Werkzeug.
Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter
www.wagner-group.com
Umweltschutz
Das Gerät samt Zubehör sollte einer umweltgerechten Wiederverwertung
zugeführt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll.
Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer
örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.
Wichtiger Hinweis zur Produkthaftung!
Bei Verwendung von fremdem Zubehör und Ersatzteilen können die Haftung und
Garantieansprüche ganz oder teilweise entfallen. Mit Original WAGNER Zubehör und
Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind.
2 Jahre Garantie
Die Garantie beträgt 2 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon).
Sie umfasst und beschränkt sich auf die kostenlose Behebung der Mängel, die
nachweisbar auf die Verwendung nicht einwandfreien Materials bei der Herstellung
oder Montagefehler zurückzuführen sind oder kostenlosen Ersatz der defekten Teile.
Verwendungoder Inbetriebnahme, sowieselbständigvorgenommeneMontagenoder
Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen
eine Garantieleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der
Garantie ausgeschlossen. Die Garantieleistung schließt den gewerblichen Einsatz
aus. Die Garantieleistung behalten wir uns ausdrücklich vor. Die Garantie erlischt,
wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geönet
wurde. Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch
mangelhafteWartungsarbeitenfallen,nichtunterdieGarantieleistungen.DerNachweis
über den Erwerb des Gerätes muss bei Inanspruchnahme der Gewährleistung durch
Vorlage des Originalbeleges geführt werden. Soweit gesetzlich möglich, schließen
wir jede Haftung für jegliche Personen,- Sach- oder Folgeschäden aus, insbesondere,
wenn das Gerät anders als für den in der Bedienungsanleitung angegebenen
Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in
Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem
Nichtfachmann ausgeführt wurden. Reparaturen oder Instandsetzungsarbeiten, die
weitergehen als in dieser Bedienungsanleitung angegeben, behalten wir uns im Werk
vor. Im Garantie- bzw. Reparaturfall wenden Sie sich bitte an Ihre Verkaufsstelle.

D
5
Large Sprühaufsatz
Sehr geehrter WAGNER-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180 5 59 24 637 (14 Cent/Min. aus dem
deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben.
Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben
Tipps und Tricks zum Benutzen unserer Produkte.
Email: [e-mail]

GB
6
Large spray attachment
General instruction
Read the operating instructions carefully beforeusing the tool and observe the safety
instructions. Keep the operating instructions in a safe place.
The Large spray attachment was developed for applying water-soluble paints and
lacquers as well as paints and lacquers containing solvents.
CAUTION! •
The units may only be used with a functional valve. If paints rises in the
ventilating hose (Fig. 1 A, item 12) do not operate the unit further!
Dismantle and clean the ventilating hose, valve and diaphragm and replace
the diaphragm if necessary.
•
Do not place the spray gun on the side.
•
Do not combine components from dierent spray attachments.
The parts could be damaged.
Description (Fig. 1)
1) Gun body 2) Needle
3) Nozzle seal 4) Nozzle
5) Air cap 6) Union nut
7) Material quantity regulation 8) Trigger
9) Container seal 10) Feed tube
11) Container 12) Ventilating hose
13) Valve cover 14) Diaphragm
15) O-ring
Preparation of the Coating Material
The Large spray attachment can be used to spray paints, varnishes and glazes that are
undiluted or slightly diluted. Detailed information is available in the technical data sheet
of the manufacturer (Internet download).
1. Stir the material up and put the required amount into the paint container.
Thinning recommendation
Sprayed material
Glazes undiluted
Wood preservatives, mordants, oils, disinfection agents,
plant protective agents
undiluted
Paints containing solvents and water-soluble paints,
primers, vehicle coating paints, thick-lm glazes dilute by 5 - 10%
(undiluted with Flexio)
2. If the convey capacity is too low, add 5 - 10% dilution step-by-step until the convey
capacity fulls your requirements.

GB
7
Large spray attachment
Aligning suction tube
If the suction tube is positioned correctly, the container contents can be sprayed
without almost any residue.
When spraying horizontal surfaces, turn suction tube forward. (Fig. 2, A)
When spraying objects overhead, turn suction tube back. (Fig. 2, B)
Adjusting the material quantity (g. 3)
iVery high quantities can be processed with this attachment. To prevent paint
runs on the object, rst adjust the paint quantity by spraying onto a piece of
card or paper from the same spraying distance.
Set the material volume by turning the regulator on the trigger guard of the spray gun.
lower material volume  turn anti-clockwise (-)
higher material volume turn clockwise (+)
Selecting the spray setting
WARNING! Danger of injury! Never pull the trigger guard while adjusting
the air cap.
With the union nut (g. 4, 6) slightly unscrewed, turn the air cap (5) to the desired
spraysetting position (arrow). Then tighten the union nut.
Fig. 5 A = vertical at jet for horizontal surfaces
Fig. 5 B = horizontal at jet for vertical surfaces
Fig. 5 C = circular jet for corners, edges and hard-to-reach surfaces
Interruption of Work
iWhen processing 2-component varnishes, clean the device immediately.
Shutting down and cleaning
1) Switch the unit o. Vent the container in case of longer breaks and after the work has
been terminated. This can be done by briey turning open and then closing the container
or by pulling the trigger guard and letting the paint into the original paint container.
2) Screw of the container and empty it. Pull out the suction tube with container seal.
3) Preclean the container and feed tube with a brush. Clean the ventilating bore
(Fig. 1, C).
4) Pour water or solvent into the container.
Do not use ammable materials for cleaning purposes.
5) Screw the container tightly onto the spray gun.
6) Spray the water or solvent into a container or a cloth.

GB
8
Large spray attachment
7) Repeat the above procedure until the water or solvent emerging from the nozzle is clear.
8) Turn o the machine and remove the plug.
CAUTION! Never clean seals, diaphragm and nozzle or air holes of the spray
gun with metal objects. The ventilation hose and diaphragm are only solvent-
resistant to a limited extent. Do not immerse in solvent, only wipe.
9) Pull the ventilating hose (Fig. 1 A, 12) at the top from the gun body. Screw o the valve
cover (13). Remove the diaphragm (14). Clean all the parts carefully.
10) Unscrew the union nut and remove the air cap and nozzle. Clean the air cap, nozzle
seal and nozzle with a brush and solvent or water.
Assembly
The unit may only be operated with an integer diaphragm (Fig. 1A, 14).
1)
Place the diaphragm (Fig. 1A, 14) with the pin facing upwards on the bottom section
of the valve. Also see the marking on the gun body.
2) Place on the valve cover (Fig. 1A, 13) and screw it closed.
3) Place the ventilating hose (Fig. 1A, 12) on the valve cover and on the nipple at the
gun body.
4) Push the nozzle seal (Fig. 1B, 3) over the needle (2); the groove (slot) should point
towards you.
5) Put the nozzle (Fig. 1B, 4) onto the gun body and nd the correct position by turning it.
6) Put the air cap (Fig. 1, 5) onto the nozzle (4) and tighten it using the union nut (6).
7) Place the container seal from below on the suction tube and slide it over the collar,
while turning the container seal slightly.
8) Insert the suction tube with container seal in the gun body.
Spare Parts List (Fig. 1)
Pos. Designation Order No.
3 Nozzle seal 0417 706
4 Nozzle (2.5 mm) 2362 878
5 Air cap
Australia (AUS) version order no. in brackets
2362 877
AUS (2361 747)
6 Union nut 2362 873
9 Container seal 2323 039
10 Feed tube 2362 876
11 Container 1400 ml with cover 0417 921
12,13,14 Ventilating hose, valve cover, diaphragm 2304 027
15 O-ring 2362 875
The CLICK&PAINT SYSTEM with additional spray attachments and accessories
oers the right tool for each work.
Further information about the WAGNER range of products for renovating is
available under www.wagner-group.com

GB
9
Large spray attachment
Environmental protection
The appliance and accessories should be recycled in an environmentally
friendly way. Do not dispose of the appliance with household waste. Support
environmental protection by taking the appliance to a local collection point or
obtain information from a specialist retailer.
Important Note regarding Product Liability!
Using other accessories and spare parts can lead to partial or total loss of liability and
guarantee claims. With original WAGNER accessories and spare parts, you have the
guarantee that all safety regulations are fullled.
2 years guarantee
The guarantee runs for two years, counting from the date of sale (sales slip). It covers
and is restricted to free-of-charge rectication of faults which are demonstrably
attributable to the use of faulty materials in manufacture, or assembly errors; or free-
of-charge replacement of the defective parts. The guarantee does not cover incorrect
use or commissioning or tting or repair work which is not stated in our operating
instructions. Wearing parts are also excluded from the guarantee. The guarantee
excludes commercial use. We expressly reserve the right to full the guarantee. The
guarantee expires if the tool is opened up by persons other than WAGNER service
personnel. Transport damage, maintenance work and loss and damage due to faulty
maintenance work are not covered by the guarantee. Under any guarantee claim,
there must be proof of purchase of the tool through submission of the original receipt.
Wherever legally possible, we exclude all liability for injury, damage or consequential
loss, especially if the tool has been used for a purpose other than that stated in the
operating instructions, commissioned or repaired other than in accordance with our
operating instructions or if repairs are performed by someone who is unqualied.
We reserve the right to perform any repairs in excess of those stated in our operating
instructions. In case of guarantee or repair, please refer to your point of sale.

F
10
Façade amovible Large
Mode d'emploi
Avant la mise en service de la partie avant, lisez ce mode d’emploi et familiarisez-vous
avec le mode d’emploi de l’appareil de base. Les consignes de sécurité de l’appareil
de base sont d’application pour cette façade amovible grandes surfaces.
La façade amovible Large a été développée pour l'application de peintures et vernis
solubles dans l'eau et solvantés.
ATTENTION! •
L'appareil peut uniquement être exploité avec une vanne fonctionnelle.
Ne plus utiliser l'appareil si de la peinture monte dans le tuyau
exible de ventilation (Fig. 1 A, réf. 12)! Démonter le tuyau exible de
ventilation, la vanne et la membrane, nettoyer et le cas échéant remplacer
la membrane.
•
Ne déposez pas le pistolet pulvérisateur sur le côté.
•
Les éléments de diérentes façade amovibles ne doivent en aucun cas
être combinés. Les éléments pourraient en être endommagées.
Description (Fig. 1)
1) Corps de pistolet 2) Aiguille
3) Joint de buse 4) Buse
5) Capuchon d'air 6) Ecrou-raccord
7) Régulation de débit de peinture 8) Gâchette
9) Joint de godet 10) Tube plongeur
11) Godet 12) Tuyau exible de ventilation
13) Chapeau de vanne 14) Membrane
15) Joint torique
Préparation des produits de revêtement
La façade amovible jointe permet de pulvériser des peintures, laques et vernis non dilués
ou faiblement dilués.Vous trouverez des informations détaillées sur la che technique du
fabricant (téléchargement par internet).
1. Remuez la peinture et versez la quantité nécessaire dans le godet à peinture.
Recommandation de dilution
Produits
Vernis non dilués
Lasures, produits de protection du bois, produits de décapage,
huiles, produits de désinfection, produits phytosanitaires non dilués
Peintures solvantées ou aqueuses diluer de 5 à 10%
(non dilué(e) pour Flexio)
2. Si le débit est trop faible, ajouter peu à peu de 5 à 10% de diluant (essence F ou eau)
jusqu'à ce que le débit corresponde à vos besoins.

F
11
Façade amovible Large
Aligner le tuyau de montée
Si la position du tuyau de montée est correcte, le contenu du godet peut être pulvérisé
pratiquement sans reste.
Pour la pulvérisation d'objets plats, tourner le tuyau de montée vers l'avant (g. 2, A).
Pour la pulvérisation d'objets se trouvant plus haut que la tête, tourner le tuyau de
montée vers l'arrière (g. 2, B).
Réglage du débit de peinture (g. 3)
i
Cette façade amovible permet de mettre en oeuvre de grandes quantités. An
d’éviter les coulées de peinture sur l’objet, régler d’abord le débit de peinture
sur un carton ou un papier avec la même distance de pulvérisation.
Régler le débit de peinture en tournant la bague de réglage de la gâchette du pistolet.
moins de peinture tourner dans le sens antihoraire (-)
plus de peinture tourner dans le sens horaire (+)
Réglage de la forme de jet désiré
AVERTISSEMENT! Danger de blessures! Ne jamais tirer le pointeau pendant
le réglage du capot d'air.
L'écrou-raccord (g. 4, 6) étant légèrement serré, tourner le capot d'air (5) jusqu'à l'atteinte
de la position correspondant à la forme désirée du jet (èche). Resserrer ensuite l'écrou-
raccord.
Fig. 5 A = Jet vertical plat pour appliquer de gauche à droite
Fig. 5 B = Jet horizontal plat pour appliquer de haut en bas
Fig. 5 C = Jet rond pour les coins, les bords et les surfaces dicilement
accessibles
Interruption de travail
i
En cas de mise en œuvre de peintures à 2 composants, l'appareil doit
immédiatement être nettoyé.
Mise hors service et nettoyage
1. Arrêter l'appareil. En cas de pauses de longue durée et à la n du travail, ventiler le godet.
Ceci peut se faire en ouvrant brièvement et en refermant le godet ou en actionnant la
gâchette et en vidant la peinture dans l'emballage d'origine.
2. Dévisser le godet et le vider. Extraire le tube plongeur avec le joint de godet.
3. Eectuer un nettoyage préalable du godet et du tube plongeur avec un pinceau.
Nettoyer l'orice de désaération (Fig. 1, réf. C).
4. Remplir de l'eau ou du solvant dans le réservoir puis le revisser. N'utilisez aucun
matériau combustible pour le nettoyage.

F
12
Façade amovible Large
5. Ensuite, bien visser le réservoir sur le pistolet.
6. Pulvériser l'eau ou le solvant dans un récipient ou sur un chion.
7. Répéter ce processus jusqu'à ce qu'il sorte du solvant clair ou de l'eau claire de la buse.
8. Mettre l'appareil hors service et tirer la che de la prise.
ATTENTION! Ne jamais nettoyer les joints d'étanchéité, la membrane et les buses
ou les trous pour l'air du pistolet de pulvérisation avec des objets métalliques
pointus.
Le tuyau d'aération et la membrane ne résistent aux solvants que sous certaines
conditions. Ne pas les plonger dans le solvant, mais les essuyer simplement.
9.
Tirer le tuyau exible de ventilation (Fig. 1 A, 12) du corps de pistolet en haut.
Dévisser le chapeau de vanne (13). Enlever la membrane (14). Nettoyer soigneusement
toutes les pièces.
10. Dévisser l'écrou-raccord, enlever le capuchon d'air et la buse. Nettoyer le capuchon d'air,
le joint de buse et la buse avec un pinceau et du solvant ou de l'eau.
Assemblage
L'appareil peut uniquement être exploité avec une membrane intacte (Fig. 1 A, 14).
1) Placer la membrane (Fig. 1A, 14) avec la goupille vers le haut sur la partie inférieure
de la vanne. Voir également à ce sujet le marquage sur le corps de pistolet.
2) Placer avec prudence le chapeau de vanne (Fig. 1A, 13) et visser.
3)
Insérer le tuyau de dépressurisation (Fig. 1A, 12) sur le chapeau de vanne et sur le
raccord leté du corps de pistolet.
4) Pousser le joint de la buse (g. 1B, 3) sur l'aiguille (2), la rainure (fente) devant être
tournée vers vous.
5) Encher la buse (g. 1B, 4) sur le corps de pistolet et trouver la position correcte par
rotation.
6) Encher le capuchon d'air (g. 1, 5) sur la buse (4) et le serrer avec l'écrou-raccord (6).
7) Insérer le joint de réservoir d'en bas sur le tube d'aspiration et le pousser jusqu'au
dessus du collet. Ce faisant, tourner légèrement le joint de réservoir.
8) Insérer le tube plongeur avec le joint de réservoir dans le corps de pistolet.
Liste des pièces de rechange (Fig. 1)
Poste Désignation N° de cde.
3 Joint de buse 0417 706
4 Busel (2,5 mm) 2362 878
5 Capuchon d'air 2362 877
6 Ecrou-raccord 2362 873
9 Joint de godet 2323 039
10 Tube plongeur 2362 876
11 Godet 1400 ml avec couvercle 0417 921
12,13,14 Tuyau de dépressurisation, Chapeau de vanne, Membrane 2304 027
15 Joint torique 2362 875

F
13
Façade amovible Large
Le système Click & Paint avec ses façades amovibles supplémentaires et ses
accessoires, propose un outil adapté pour chaque application.
Vous trouverez des informations complémentaires sur la gamme de produits
WAGNER concernant la rénovation et la décoration sous www.wagner-group.com
Protection de l’environnement
L'appareil ainsi que l'ensemble des accessoires sont à amener à un point de
recyclage dans votre région. Ne pas jeter l'appareil dans les ordures ménagères.
Protégez l'environnement et amener dès lors l'appareil à un point de recyclage
local ou renseignezvous auprès de votre commerçant spécialisé.
Indication importante de responsabilité de produit!
L'utilisation d'accessoires ou de pièces détachées autres que WAGNER, peut annuler la
responsabilité deWAGNER ou entraîner la suspension de la garantie. Avec les accessoires
et pièces détachées WAGNER, vous avez la garantie de conformité avec les prescriptions
de sécurité.
Durée de garantie: 2 ans
La durée de garantie s'élève à deux ans, à compter de la date de la vente (bon de
caisse). Elle comprend et est limitée à l'élimination gratuite des défauts dus à un vice
de matériel ou de fabrication, ou à un remplacement gratuit des pièces défectueuses.
L'utilisation ou la mise en service, ainsi que des montages ou réparations effectués et
qui ne figurent pas dans nos instructions de service, excluent toute responsabilité. Il
en va de même pour des pièces assujetties à l'usure. La garantie ne s'étend pas sur
l'utilisation commerciale. Nous nous réservons formellement la fourniture de la ga-
rantie. La garantie est exclue si l'appareil a été ouvert par des personnes ne faisant
pas partie du personnel de service de WAGNER. Des dommages de transport, des
travaux d'entretien ainsi que des dommages et dérangements dus à des travaux
d'entretien non appropriés ne sont pas couverts par la garantie. Le recours à la ga-
rantie ne pourra se faire que contre présentation du bon de caisse. Dans la mesure
stipulée par la loi, il est exclu toute responsabilité pour des dommages corporels,
matériels ou consécutifs, notamment si l'appareil a été utilisé à des fins non prévues
dans les instructions de service, si la mise en service et les réparations n'ont pas été
exécutées conformément aux instructions de service ou si des réparations ont été
effectuées par une personne non spécialisée. Nous nous réservons l'exécution à
l'usine des réparations allant au delà de ce qui est décrit dans les instructions de ser-
vice. Merci de vous-adressez dans la garantie ou un cas de réparation à votre point de
vente.

NL
14
Large spuitopzet
Gebruiksaanwijzing
Lees voor inbedrijfstelling van het apparaat de gebruikshandleiding nauwkeurig
door en neem de veiligheidsaanwijzingen in acht. Bewaar de gebruikshandleiding
zorgvuldig.
De Large spuitopzet is ontwikkeld voor het aanbrengen van wateroplosbare en
oplosmiddelhoudende dunvloeibare materialen.
LET OP! •
Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel.
Stop het gebruik van het apparaat wanneer er verf in de ventilatieslang
(Afb. 1 A, 12) omhoog komt! Demonteer en reinig de ventilatieslang, het
ventiel en het membraan; vervang zonodig het membraan.
•
Spuitpistool niet op de kant leggen.
•
Combineer geen componenten van verschillende spuitopzetstukken. De
onderdelen kunnen daardoor worden beschadigd.
Beschrijving (Afb. 1)
1) Pistoollichaam 2) Naald
3) Spuitkopafdichting 4) Sproeikop
5) Luchtkap 6) Wartel
7) Stelschroef materiaalhoeveelheid 8) Trekker
9) Reservoirafdichting 10) Stijgbuis
11) Reservoir 12) Ventilatieslang
13) Ventieldeksel 14) Membraan
15) O-ring
Voorbereiden van het materiaal
Met de meegeleverde spuitopzet kunnen verven, lakken en beitsen onverdund of enigszins
verdund worden verspoten. Gedetailleerde informatie vindt u in het technische datablad
van de fabrikant (downloaden via internet).
1. Roer het materiaal door en vul de benodigde hoeveelheid in het verfreservoir.
Verdunningsadvies
Te verspuiten materiaal
Beits onverdund
Houtveredelingsmiddel, beits, olie, desinfectiemiddel,
plantenbeschermingsmiddel onverdund
Oplosmiddelhoudende of waterverdunbare lak, grondverf,
autolak, hoogviskeuze beits 5 - 10 % verdunnen (bij Flexio onverdund)
2. Wanneer onvoldoende verf wordt aangevoerd kan stap voor stap 5 - 10 %
verdunning worden toegevoegd tot de verfaanvoer voldoet aan de wensen.

NL
15
Large spuitopzet
Positioneer de stijgbuis
Bij een juiste stand van de stijgbuis kan de inhoud van het reservoir nagenoeg
zonder achterblijvende restanten worden verspoten.
Bij spuitwerkzaamheden op liggende voorwerpen: stijgbuis naar voren draaien. (afb. 2, A)
Bij spuitwerkzaamheden boven het hoofd: stijgbuis naar achteren draaien. (afb. 2, B)
Instelling van de materiaalhoeveelheid (afb. 3)
Hoeveelheid materiaal instellen door de stelschroef op de trekker te verdraaien.
minder materiaal linksom draaien (-)
meer materiaal rechtsom draaien (+)
Instelling van de gewenste spuitstraalvorm
i
Met dit spuitopzet kunnen grote hoeveelheden verf worden verwerkt. Stel
de verfhoeveelheid vooraf op dezelfde spuitafstand in op een stuk karton of
papier om druipers op het voorwerp te voorkomen.
Draai de wartel (afb. 4, 6) iets los en draai de luchtkap (5) in de gewenste spuitvormstand
(pijl). Draai vervolgens de wartel weer vast.
Afb. 5 A = verticale vlakke straal voor het horizontaal opbrengen van verf
Afb. 5 B = horizontale vlakke straalvoor het verticaal opbrengen van verf
Afb. 5 C = ronde straal voor hoeken en randen en voor moeilijk
bereikbare oppervlakken
Werkonderbreking
iBij het verwerken van 2-componentenlakken moet het apparaat direct
worden gereinigd.
Buiten bedrijf stellen en reinigen
1) Schakel het apparaat uit. Ontlucht het reservoir bij lange werkonderbrekingen en bij
het beëindigen van de werkzaamheden. Dit kan worden gedaan door het reservoir kort
open te draaien en weer af te sluiten of door de trekker in te drukken en de verf terug
te laten lopen in de verfemmer.
2) Draai het reservoir los en maak het leeg.Verwijder de stijgbuis met reservoir-afdichting.
3) Maak reservoir en stijgbuis met een kwast zo ver mogelijk schoon. Reinig de ontluchtings-
boring (Afb. 1, Pos. C).
4) Vul het reservoir met water resp. oplosmiddel.
Gebruik voor het schoonmaken geen brandbare materialen.
5) Draai het reservoir stevig aan het spuitpistool vast.
6) Water resp. oplosmiddel in een container of op een doek spuiten.
7) De hierboven beschreven procedure herhalen, totdat zuiver water resp. oplosmiddel
uit de sproeier komt.

NL
16
Large spuitopzet
8) Apparaat uitschakelen en netstekker verwijderen.
LET OP! Reinig nooit afdichtingen, membraan en spuit- of luchtopeningen van
het spuitpistool met spitse metalen voorwerpen.
Luchttoevoerslang en membraan zijn slechts beperkt oplosmiddelbestendig.
Niet in oplosmiddel leggen, maar alleen afvegen.
9)
Trek de ventilatieslang (Afb. 1 A, 12) boven van het pistoollichaam af. Draai het
ventieldeksel (13) los. Verwijder het membraan (14). Reinig alle delen zorgvuldig.
10) Draaidewartellosenverwijderluchtkapenspuitkop.Reinigluchtkap,spuitkopafdichting
en spuitkop met kwast en oplosmiddel resp. water.
Montage
Het apparaat mag uitsluitend met onbeschadigd membraan (Afb. 1 A, 14) worden gebruikt.
1) Plaats het membraan (afb. 1 A, 14) met de stift naar boven op het onderste deel van
het ventiel. Zie daarvoor ook de markering op het pistoollichaam.
2) Breng voorzichtig het ventieldeksel (afb. 1 A, 13) aan en draai het vast.
3) Steek de ventilatieslang (afb. 1 A, 12) op het ventieldeksel en op de nippel op het
pistoollichaam.
4) Spuitkopafdichting (afb. 1B, 3) over de naald (2) schuiven, de groef (gleuf) moet daarbij
naar u wijzen.
5) Breng de spuitkop (afb. 1 B, 4) aan op het pistoollichaam en zoek de juiste positie
door deze te draaien.
6) Breng de luchtkap (afb. 1, 5) aan op de spuitkop (4) en draai deze met de wartel (6)vast.
7) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over
de kraag. Draai de reservoirafdichting daarbij licht heen en weer.
8) Steek de stijgbuis met reservoirafdichting in het pistoollichaam.
Reserveonderdelenlijst (Afb. 1)
Pos. Benaming Bestelnr.
3 Spuitkopafdichting 0417 706
4 Spuitkop (2,5 mm) 2362 878
5 Luchtkap 2362 877
6Wartel Luchtkap 2362 873
9 Reservoirafdichting 2323 039
10 Stijgbuis 2362 876
11 Reservoir 1400 ml met deksel 0417 921
12,13,14 Ventilatieslnag, Ventieldeksel, Membraan 2304 027
15 O-ring 2362 875
Het CLICK&PAINT SYSTEM biedt met het juist opzetstuk en diverse toebehoren
voor elke klus het juiste gereedschap.
Meer informatie over de productenreeks van WAGNER voor renovatiewerkzaam-
heden onder www.wagner-group.com

NL
17
Large spuitopzet
Belangrijke aanwijzing m.b.t. productaansprakelijkheid!
Bij gebruik van niet-originele accessoires en reserveonderdelen kunnen aansprakelijkheid
en garantieclaims geheel of gedeeltelijk vervallen. Met originele WAGNER accessoires en
reserveonderdelen heeft u de zekerheid dat aan alle veiligheidsvoorschriften is voldaan.
Milieu
Het apparaat met accessoires dient milieubewust te worden gerecycled. Deponeer
het apparaat niet bij het huisvuil. Bescherm het milieu en lever het apparaat in
bij een lokaal inzamelpunt of informeer bij de winkel.
2 jaar garantie
De garantie bedraagt 2 jaar, gerekend vanaf de dag van verkoop (kassabon). Deze
garantie omvat en is beperkt tot het gratis verhelpen van eventuele gebreken, die
aantoonbaar te wijten zijn aan het gebruik van niet onberispelijk materiaal bij de
fabricage of montagefouten of tot het kosteloos vervangen van de defecte onderdelen.
De garantie geldt niet in geval van beschadigingen te wijten aan ondeskundig gebruik of
ondeskundige inbedrijfname. Degarantie vervalt bij zelfstandig uitgevoerde montages of
reparaties, die niet in onze bedieningshandleiding zijn vermeld. De aan normale slijtage
onderhevige onderdelen zijneveneens uitgesloten van garantie. Industriële toepassingen
zijn van aansprakelijkheid uitgesloten. Wij behouden ons het recht op garantieclaim
uitdrukkelijk voor. De garantie vervalt indien het apparaat door andere personen
dan het Wagner-personeel wordt geopend. Transportschade, onderhoudswerkzaam
heden evenals schade en storingen door ondeskundige onderhoudswerkzaamheden
zijn uitgesloten van garantie. De garantie geldt alleen als het aankoopbewijs en de
volledig ingevulde garantiekaart kunnen worden voorgelegd. Tenzij de Wet anders
oordeelt, zijn garantieclaims uitgesloten voor alle persoonlijke ongelukken, materiële
schade of verdere schade voortvloeiend uit een schadegeval, in het bijzonder
indien het apparaat voor een andere toepassing dan in de bedieningshandleiding
beschreven werd gebruikt, niet volgens onze bedieningshandleiding in bedrijf werd
genomen of onderhouden, of indien reparaties zelfstandig door niet deskundigen
werden uitgevoerd. Wij behouden ons alle reparaties en reparaties in onze werkplaats
voor, die buiten het aangegeven bestek van deze handleiding vallen.
Indien het een garantie of reparatie betreft, richt u zich tot de desbetreende dealer.

Irrtümer und Änderungen vorbehalten.
Not responsible for errors and changes.
Sous réserves d’erreurs et de modifications.
Fouten en wijzigingen voorbehouden.
J. WAGNER GMBH
Otto-Lilienthal-Str. 18
D-88677 Markdorf
T +49 0180 - 55 924637
F [phone]
WAGNER SPRAYTECH (UK) LTD
Opus Park
Moorfield Road
GB-Guildford Surrey GU1 1SZ
T [phone]
F + 44 (0)1483 -454548
E-CORECO S.R.O.
Na Roudné 102
CZ-301 00 Plzeň
T [phone]
F [phone]
WAGNER FRANCE S.A.R.L.
12 Avenue des Tropiques
Z.A. de Courtaboeuf
F-91978 Les Ulis Cedex
T [phone]
F [phone]
MAKIMPORT
HERRAMIENTAS, S.L.
C/ Méjico nº 6
Pol. El Descubrimiento
E-28806 Alcalá de Henares
(Madrid)
T 902 199 021 / 91 879 72 00
F 91 883 19 59
WAGNER SPRAYTECH
Scandinavia A/S
Helgeshøj Allé 28
DK-2630 Tåstrup
T [phone]
F [phone]
GMA ELEKTROMEHANIKA
D.O.O.
Cesta Andreja Bitenca 115,
SLO-Ljubljana 1000
T [phone]
F [phone]
WAGNER SPRAYTECH
AUSTRALIA PTY. LTD.,
14-16 Kevlar Close
AUS-Braeside, VIC 3195
T +61 395 87 - 20 00
F [phone]
J. WAGNER AG
Industriestraße 22
CH-9450 Altstätten
T [phone]
F [phone]
HONDIMPEX KFT.
Kossuth L. u. 48-50
H-8060 Mór
T +36 (-22)- 407 321
F +36 (-22) -407 852
E-CORECO SK S.R.O.
Kráľovská ulica 8/7133
SK-927 01 Šaľa
T [phone]
F [phone]
PUT WAGNER SERVICE
ul. E. Imieli 27
PL-41-605 Swietochlowice
T [phone]
F [phone]
D
F
DK
S
CH
SLO
AUS
H
PL
GB
CZ
E
SK
P
TEHOMIX OY
Telekatu 10
SF-20360 TURKU
T [phone]
F [phone]
SF
ROMIB S.R.L.
str. Poligonului nr. 5 - 7
ROM-100070 Ploiesti ,judet Prahova
T [phone]
F [phone]
ROM
Part. No. 2361996
10/2015_RS
© Copyright by J.Wagner GmbH
